ویژگی ها:

1. با استفاده از نسل دهم طراحی تراشه UBLOX جدید، موقعیت یابی سریع و دقیق..

2.اندازه کوچک، سازگار با پهپاد پیمایشی 2-7 اینچی موجود در بازار

3. آنتن سرامیکی انتخابی و طراحی PCB منبسط شده خارجی برای دریافت موثر سیگنال های ماهواره ای

4. پشتیبانی از موقعیت یابی سه حالته GPS، Galileo، BDS، موقعیت یابی سریع در هر منطقه

5. چراغ های نشانگر POWER و PPS روی برد، وضعیت کار در یک نگاه واضح است

6. منبع تغذیه سازگار، پشتیبانی از ورودی برق 3.3V-5V DC

7. استفاده از پروتکل خروجی UBLOX و فرکانس خروجی 10 هرتز

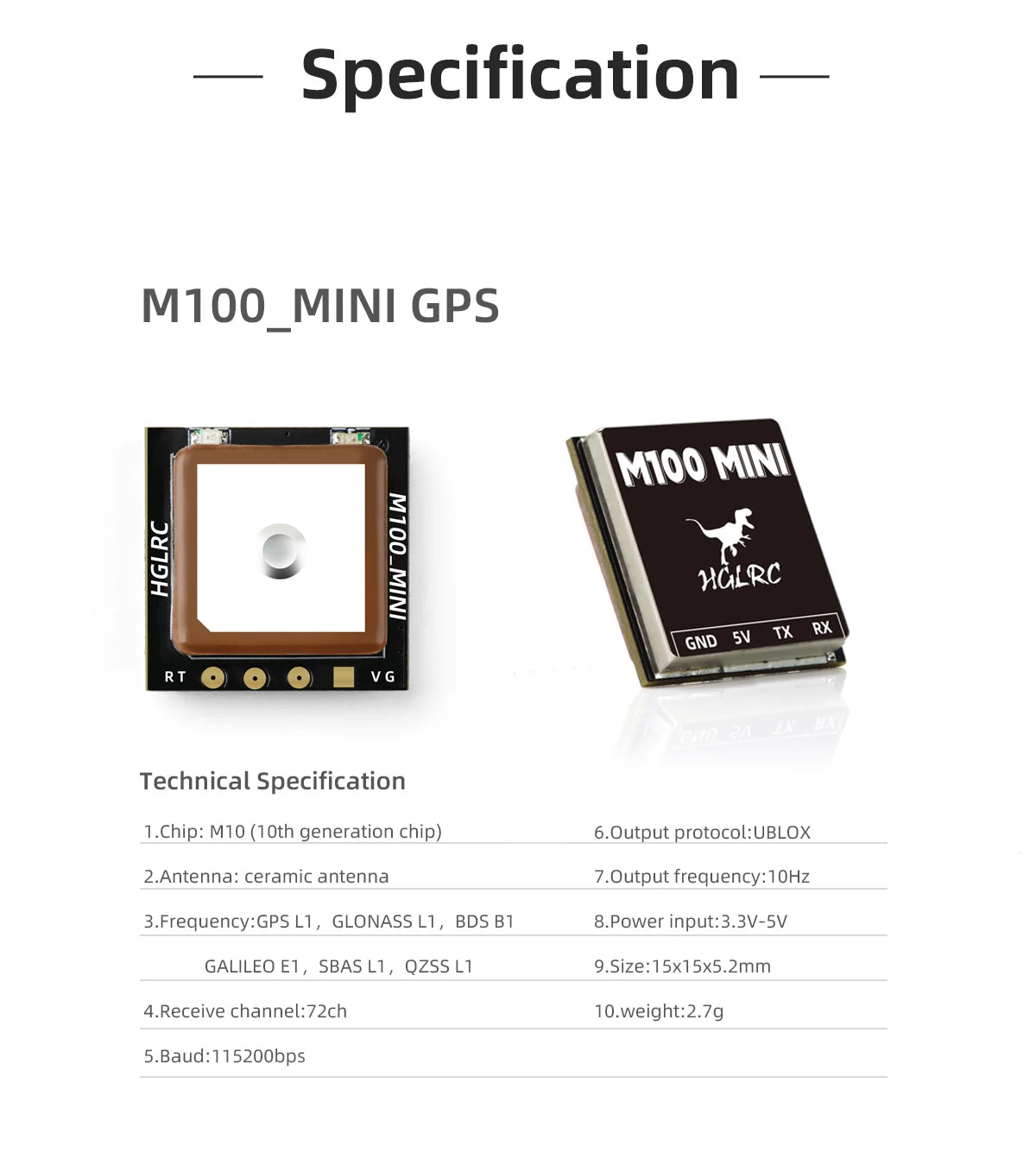

مشخصات:

تراشه: M10 (تراشه نسل دهم)

آنتن: آنتن سرامیکی

فرکانس: GPS L1، GLONASS L1، BDS B1، GALILEO E1، SBAS L1، OZSS L1

کانال دریافت: 72ch

نرخ باود: 115200bps

پروتکل خروجی: UBLOX

فرکانس خروجی: 10 هرتز

ورودی: 3.3V-5V

اندازه: 15x15x5.2mm

وزن: 2.6 گرم

دقت سرعت: 0.05 متر بر ثانیه

دقت موقعیت یابی افقی: 2D
ACC2.0m(Outdoor)

حساسیت گیرنده: Trace -166dBm

Capture -160dBm

مشخصات: ارتفاع: 50000 متر،

            سرعت: 500 متر بر ثانیه،

            شتاب 4G

دمای عملیاتی: -40°C - +85°C

دمای نگهداری: -40°C - +105°C

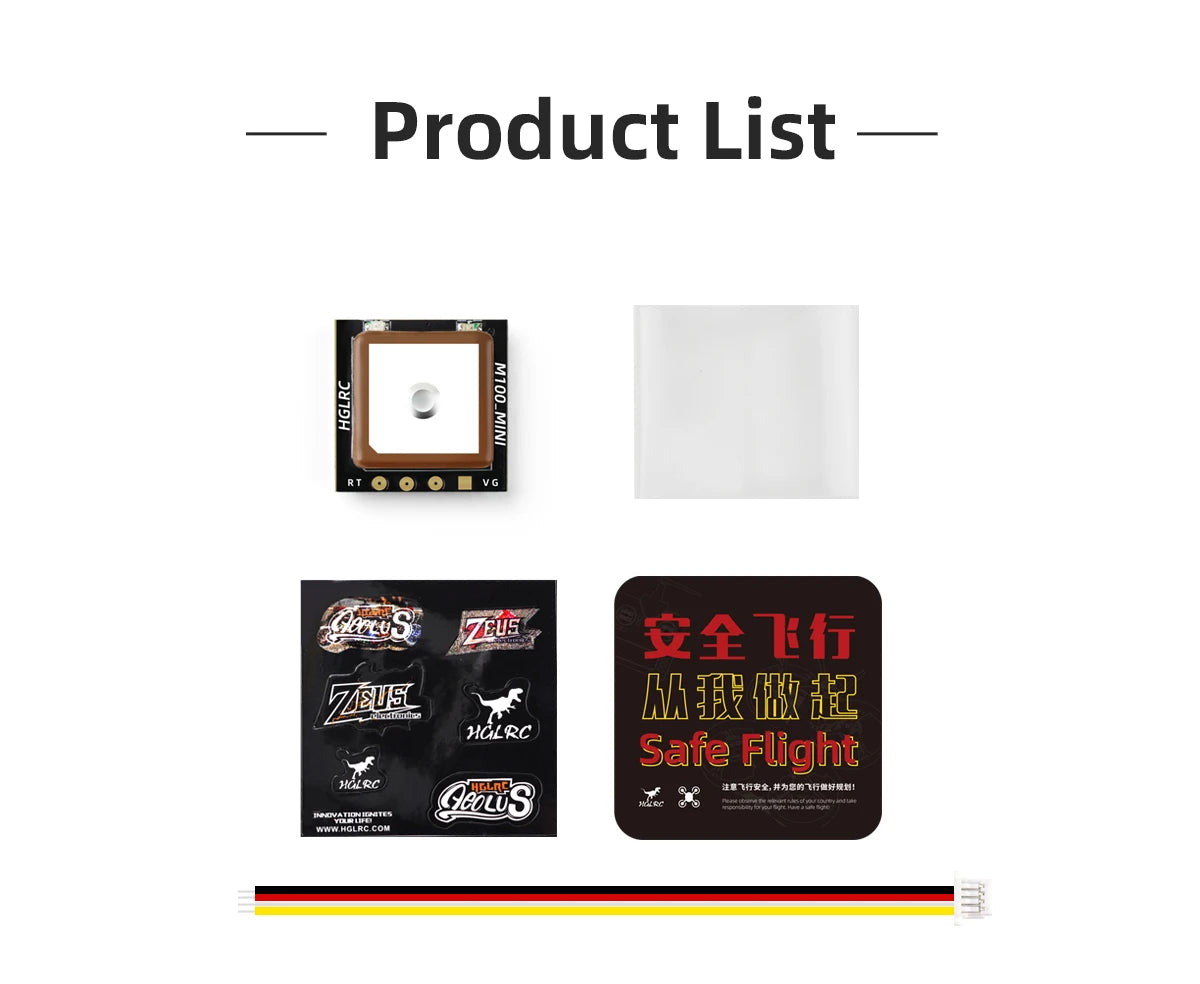

شامل:

HGLRC M100_MINI GPSX 1

لوله هیت شرینک (Φ12mm x 20mm) X 1

برچسب HGLRC X1

HGLRC راهنمای X1

SH1.0-4Pin کابل X1

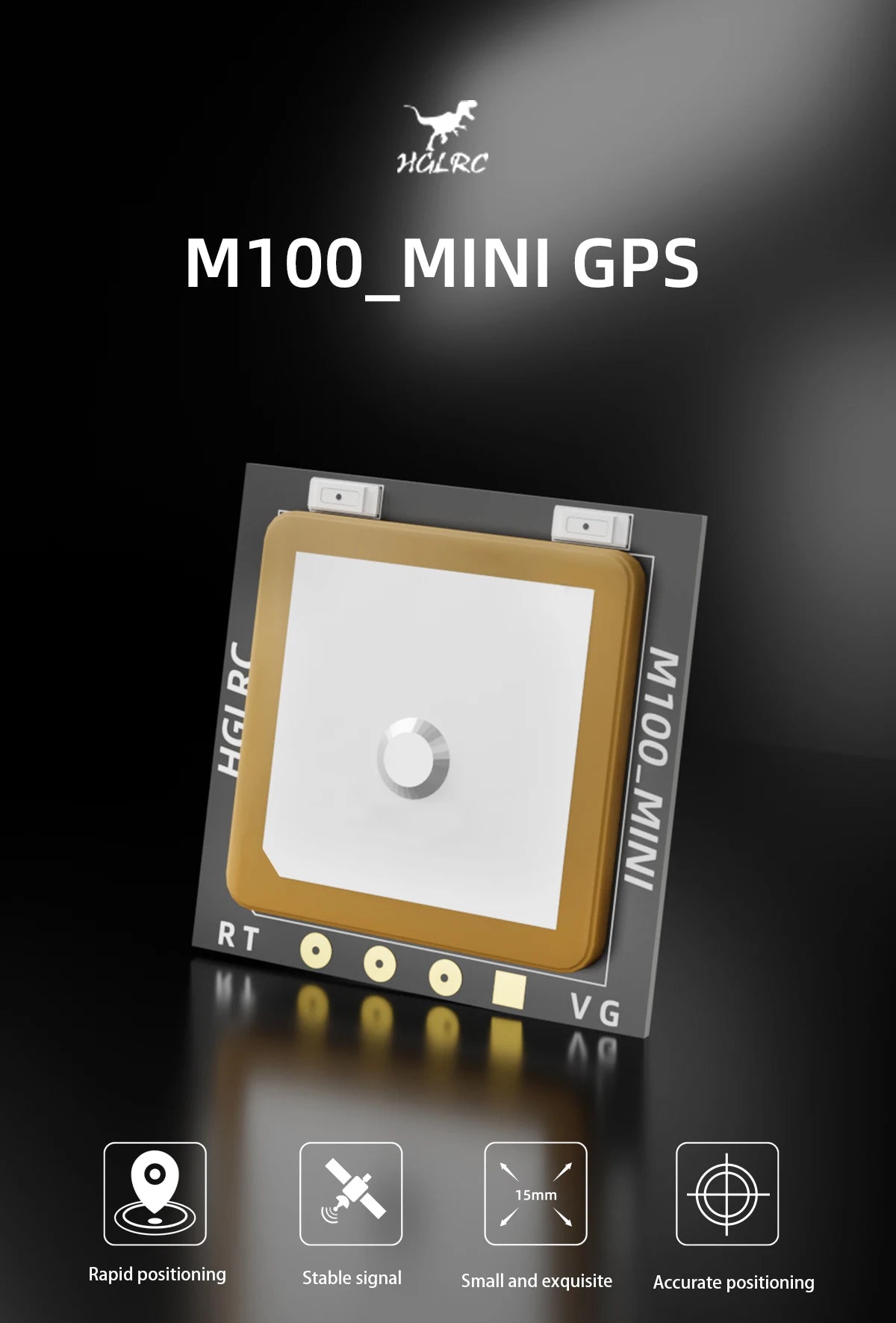

MGLRC M1OO MINI GPS 1Smm موقعیت یابی سریع سیگنال پایدار موقعیت یابی کوچک و عالی موقعیت یابی دقیق 1 8 1 RT

دارای موقعیت یابی سریع با تراشه های سریع نسل دهمی و تراشه های U-blox' با قابلیت تنظیم سریع موقعیت یابی حالت برای ناوبری دقیق

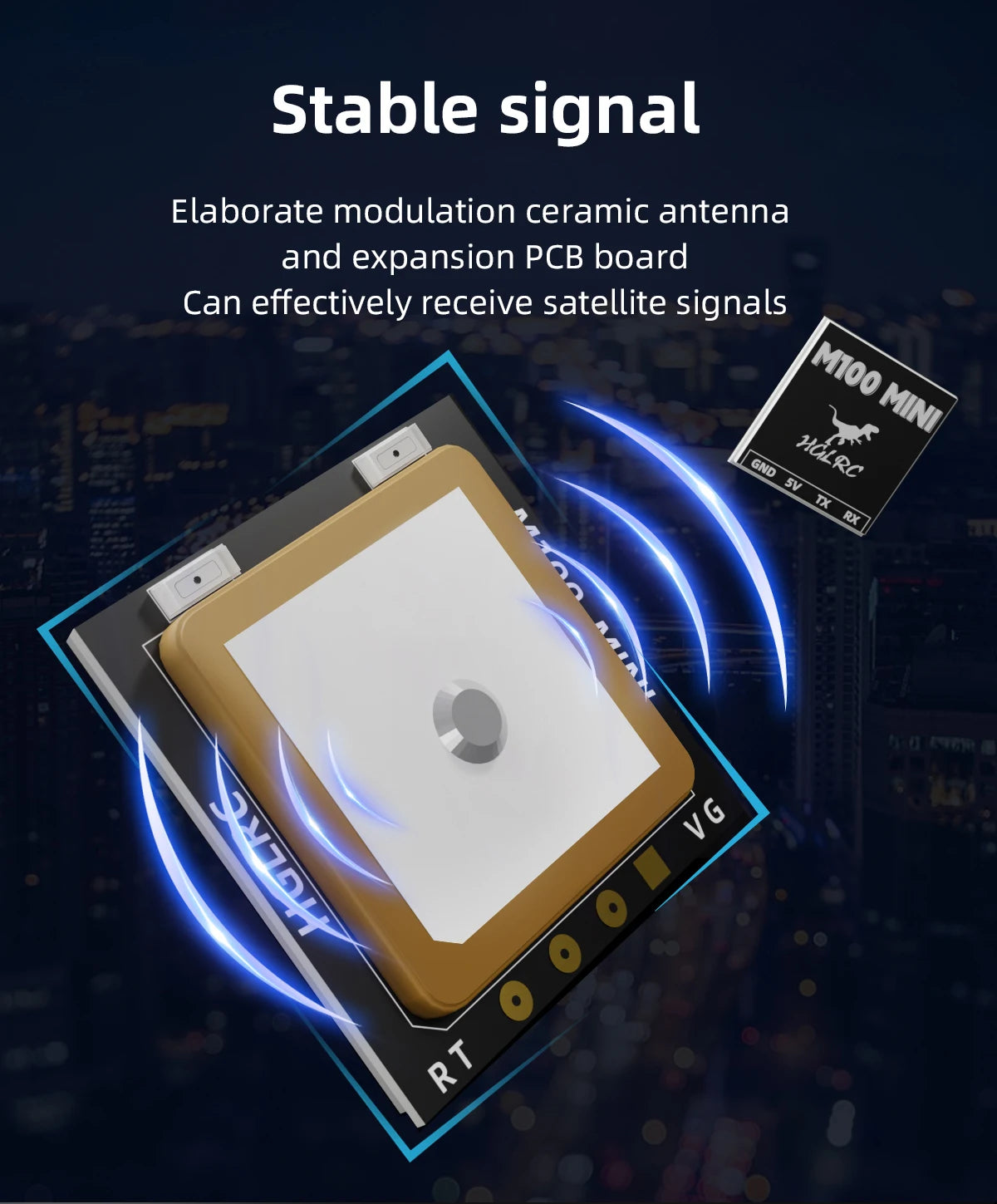

سیگنال پایدار، مدولاسیون دقیق، و آنتن سرامیکی روی برد مدار چاپی منبسط شده (PCB) می تواند به طور موثر سیگنال های ماهواره ای را دریافت کند.

سه حالت دقیق موقعیت یابی با استفاده از سیگنال های GPS، گالیله و BDS برای ردیابی دقیق موقعیت مکانی در محیط های مختلف پرواز، از جمله مناطق کوهستانی جنگلی و مکان های فرود مجاور.

مشخصات محصول: * تراشه: HGLRC M100 Mini GPS، دارای تراشه نسل دهم UBLOX * پروتکل خروجی: UBLOX * آنتن: آنتن سرامیکی * فرکانس: پشتیبانی از فرکانس های متعدد از جمله GPS L1، GLONASS L1، BDS BI، GALILEO EI، SBAS L1 و QZSS LI * برق ورودی: 3.3-5 ولت * اندازه: 15mm x 15mm

فهرست محصولات BLU 54 Et Ialneiet Ns HI HXl #z MGLRC Saie Flight HULRC 4071rr,#Az0thahrni Qeows Uoet Want این طرف بالا . چراغ های نشانگر قدرت: قرمز برای PPS (روشن روشن) و آبی برای وضعیت برق. نشانگرهای RX، TX، SV و GND وجود دارند. چراغ‌های LED ممکن است در هنگام راه‌اندازی معمولی یا زمانی که در حالت موقعیت واقعی هستند، سوسو بزنند.

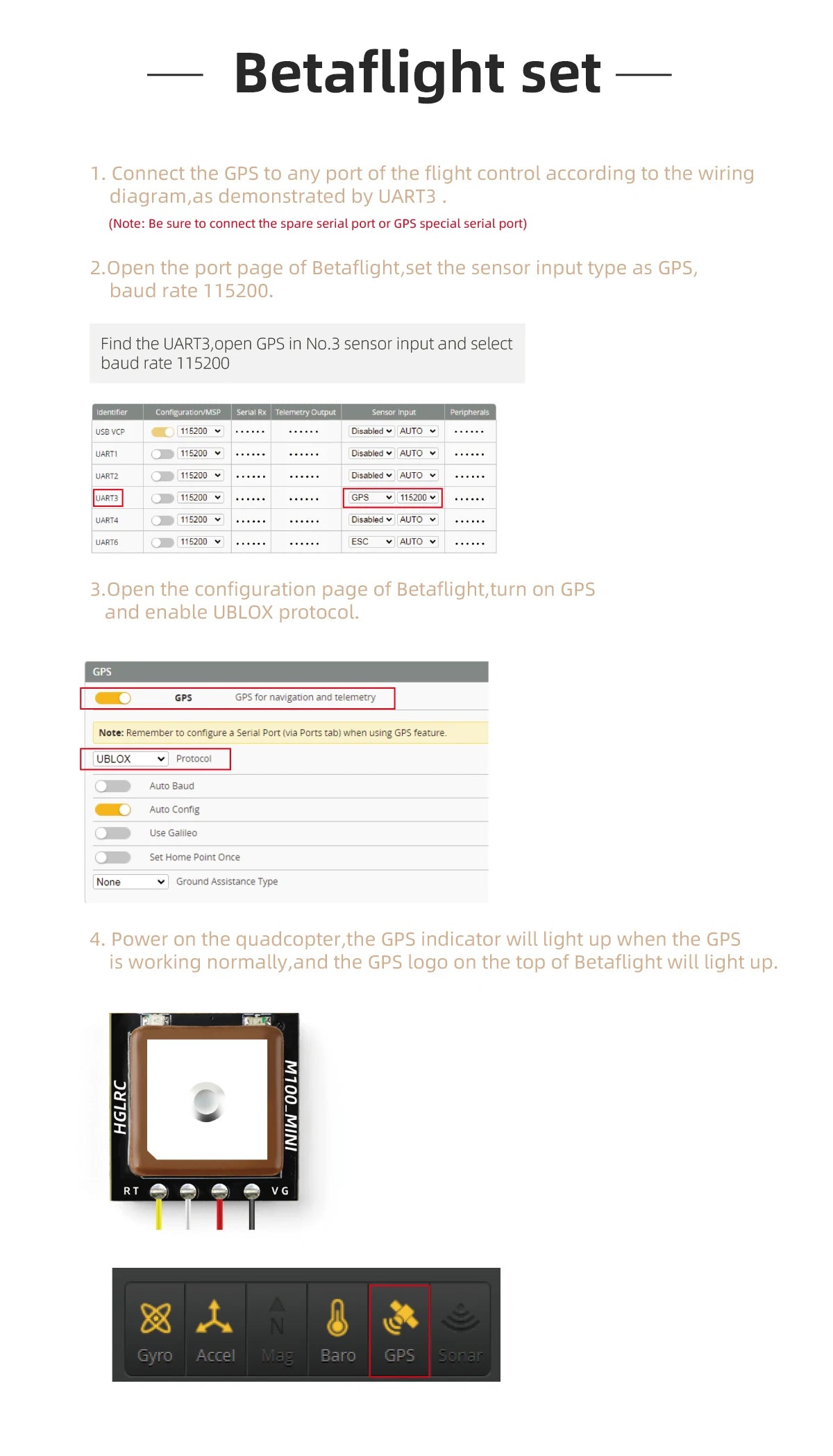

ماژول GPS را طبق نمودار سیم کشی ارائه شده به هر پورت سریال موجود در برد کنترل پرواز خود وصل کنید. به طور خاص، می توانید آن را به پورت سریال یدکی یا پورت سریال اختصاصی GPS متصل کنید. پس از اتصال، ماژول GPS را روشن کنید و آن را برای استفاده از پروتکل UBLOX پیکربندی کنید.

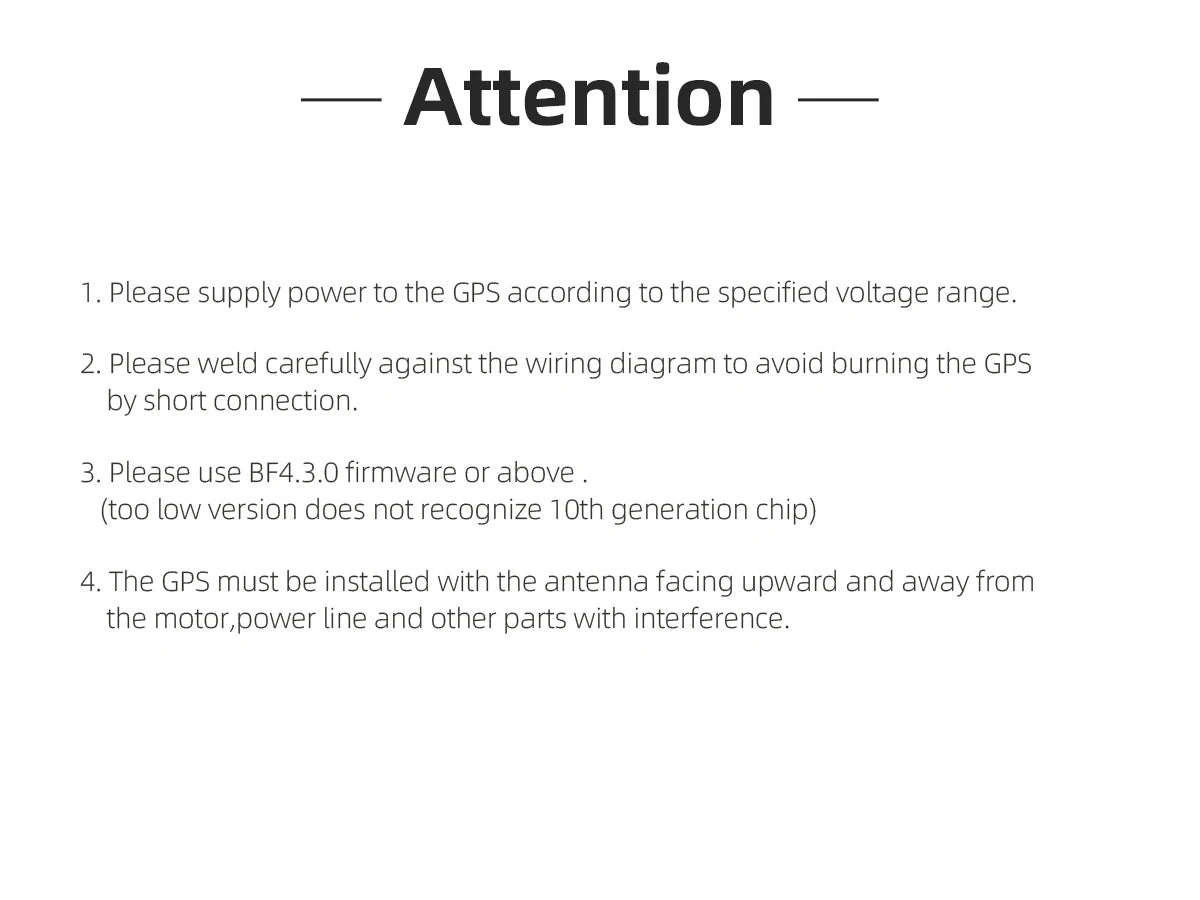

لطفاً از نسخه سیستم عامل BF4.3.0 یا بالاتر استفاده کنید، زیرا نسخه های پایین تر این تراشه نسل دهم را تشخیص نمی دهند.
