HobbyWing M13842 34KV/38KV HP موتور بدون برس 105 کیلوگرم/108 کیلوگرم راننده برای هواپیماهای بدون سرنشین پهپادهای صنعتی با بالابر سنگین

Hobbywing

$2,269.00 USD

فروش فروخته شده

Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.

گزینه موتور M13842 38KV M13842 38KV Motor+H300A-24S ESC+MP 58×24"پشتیبانی

تعداد

نمای کلی

را سری Hobbywing M13842 HP یک موتور بدون جاروبک با کارایی بالا و رانش بالا است که به طور خاص برای هواپیماهای بدون سرنشین سنگین صنعتی درجه یک طراحی شده است. موجود در انواع 34KV و 38KV، پشتیبانی می کند 24S LiPo باتری و تحویل تا 105 کیلوگرم (34 کیلوولت) یا 108 کیلوگرم (38 کیلوولت) رانش با ملخ های بزرگ مانند MP 54×23", MP 58×24" یا MP 64×20"، آن را برای کوادکوپترهای با حداکثر وزن برخاست تا 160 کیلوگرم.

این موتور با آلومینیوم 7075 درجه هوافضا، ورق های فولادی سیلیکونی چند لایه ممتاز و پوشش های مقاوم در برابر دمای بالا برای عملکرد قابل اعتماد در شرایط بار و دمای شدید. دارای یک استاندارد IPX5 ضد آب، پیشرفته متعادل کننده پویا (≤60mg)، و یاتاقان های شفت تقویت شده برای دوام طولانی مدت در وظایف لجستیکی، آتش نشانی و ساخت و ساز هوایی.

راه اندازی توصیه شده

پروانه ها: MP 54×23", MP 58×24", MP 64×20"
ESC: Hobbywing XRotor Pro-H300A-24S
باتری: 24S LiPo
محدوده بار تک محوره: 35-40 کیلوگرم
حداکثر وزن برخاست (چهار نفره): 140-160 کیلوگرم

ویژگی های کلیدی

خروجی رانش عظیم:
– M13842-34KV: تا 105 کیلوگرم
– M13842-38KV: تا 108 کیلوگرم
عملکرد با قدرت بالا:
– حداکثر توان: 22100 وات (34 کیلوولت) / 25500 وات (38 کیلوولت)
– حداکثر جریان: 241A / 278A
ساخت و ساز بادوام:
– 7075 پوسته آلومینیومی هوافضا
– آهنرباهای NdFeB زینتر شده با مقاومت بالا
- دارای امتیاز برای عملکرد مداوم در 50 درجه سانتی گراد، مقاومت می کند 180 درجه سانتی گراد
ساخت دقیق:
– مقاومت فاز بسیار کم: 20.8mΩ / 15.7mΩ
- عایق کویل مقاوم است 1000 ولت AC
– طراحی روتور/استاتور پیشرفته برای عملکرد روان و لرزش کم
استاندارد IPX5 ضد آب:
- ایده آل برای تمام آب و هوا، محیط های بیرونی، محیط های با رطوبت بالا

مشخصات

مشخصات پایه

مورد	M 13842 34KV HP	M 13842 38KV HP
ابعاد موتور	Φ150.2*H89.5mm	Φ150.2*H89.5mm
اندازه استاتور	Φ137.6mm	Φ137.6 میلی متر
فرآیند استاتور	فولاد سیلیکونی با کیفیت بالا، ضد زنگ، پوشش 180 درجه سانتیگراد با دمای بالا	فولاد سیلیکونی با کیفیت بالا، ضد زنگ، پوشش 180 درجه سانتیگراد با دمای بالا
درجه سیم پیچ	200 درجه سانتی گراد	200 درجه سانتی گراد
درجه آهنربا	180 درجه سانتی گراد	180 درجه سانتی گراد
تست عایق کویل	تست ولتاژ مقاومت 1000 ولت AC	تست ولتاژ مقاومت 1000 ولت AC
رتبه بندی IP	IPX5	IPX5
پیکربندی Slot-Pole	36 اسلات، 42 قطب	36 اسلات، 42 قطب
استاندارد تعادل پویا	≤60 میلی گرم	≤60 میلی گرم
نوع بلبرینگ	بلبرینگ ضد آب با کیفیت بالا	بلبرینگ ضد آب با کیفیت بالا
قطر شفت	Φ15 میلی متر	Φ15 میلی متر
اندازه پایه پروانه	6xM5@Φ40mm	6xM5@Φ40mm
اندازه سوراخ نصب موتور	6xM6@Φ60mm	6xM6@Φ60mm

مشخصات فنی

مورد	M 13842 34KV HP	M 13842 38KV HP
رتبه بندی KV	34	38
ولتاژ نامی	24S LiPo	24S LiPo
جریان بدون بار	8.3A	10A
حداکثر جریان (دمای محیط ≤25 درجه سانتیگراد)	241A	278A
حداکثر قدرت	22100 وات	25500 وات
ماکس تراست	105 کیلوگرم	108 کیلوگرم
مقاومت فاز	20.8mΩ	15.7mΩ
نوع سیم	خروجی سیم میناکاری شده مستقیم	خروجی سیم میناکاری شده مستقیم
طول سیم	200 میلی متر	200 میلی متر
وزن موتور (شامل سیم)	3900 گرم	3930 گرم

برنامه کاربردی و توصیه راه اندازی

مورد	M 13842 34KV HP	M 13842 38KV HP
موتور	M 13842 34KV HP	M 13842 38KV HP
پروانه	MP 5423 اینچ / MP 5824 اینچ / MP 64 * 20 اینچ	MP 5423 اینچ / MP 5824 اینچ / MP 64 * 20 اینچ
ESC	XRotro Pro–H300A–24S	XRotro Pro–H300A–24S
ولتاژ باتری	24S LiPo	24S LiPo
محدوده رانش تک محوری توصیه شده (کیلوگرم)	35 تا 40 کیلوگرم	35 تا 40 کیلوگرم
حداکثر وزن برخاست (کوادکوپتر، کیلوگرم)	140 تا 160 کیلوگرم	140 تا 160 کیلوگرم

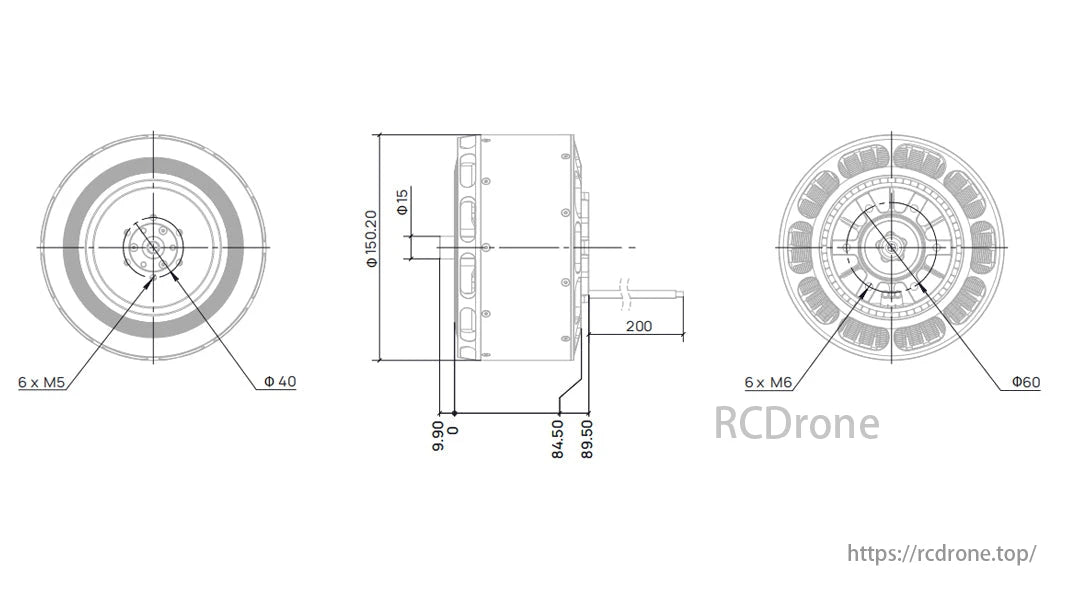

نقشه های مهندسی اچ پی M 13842

Hobbywing M13842 34KV/38KV HP Brushless Motor, The product features IPX5 water-resistance, dynamic balancing, and reinforced bearings for durable use in logistics, firefighting, and construction.

اگر به یک راه حل سفارشی نیاز دارید، لطفاً الزامات فنی خود را به support@rcdrone.top

داده های عملکرد M13842

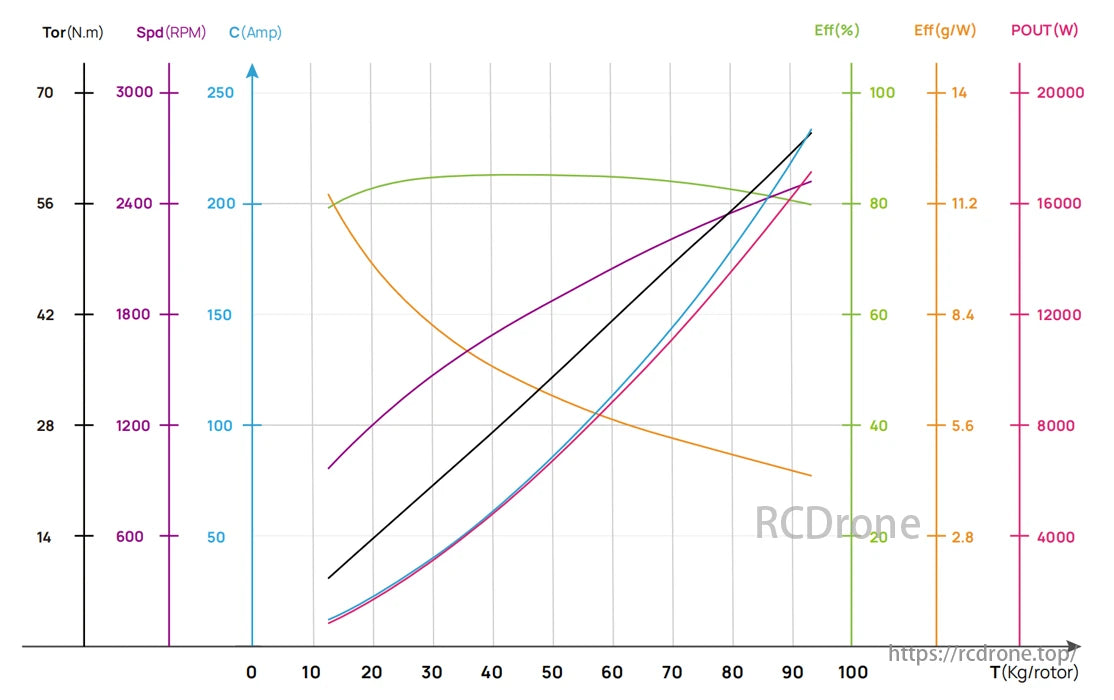

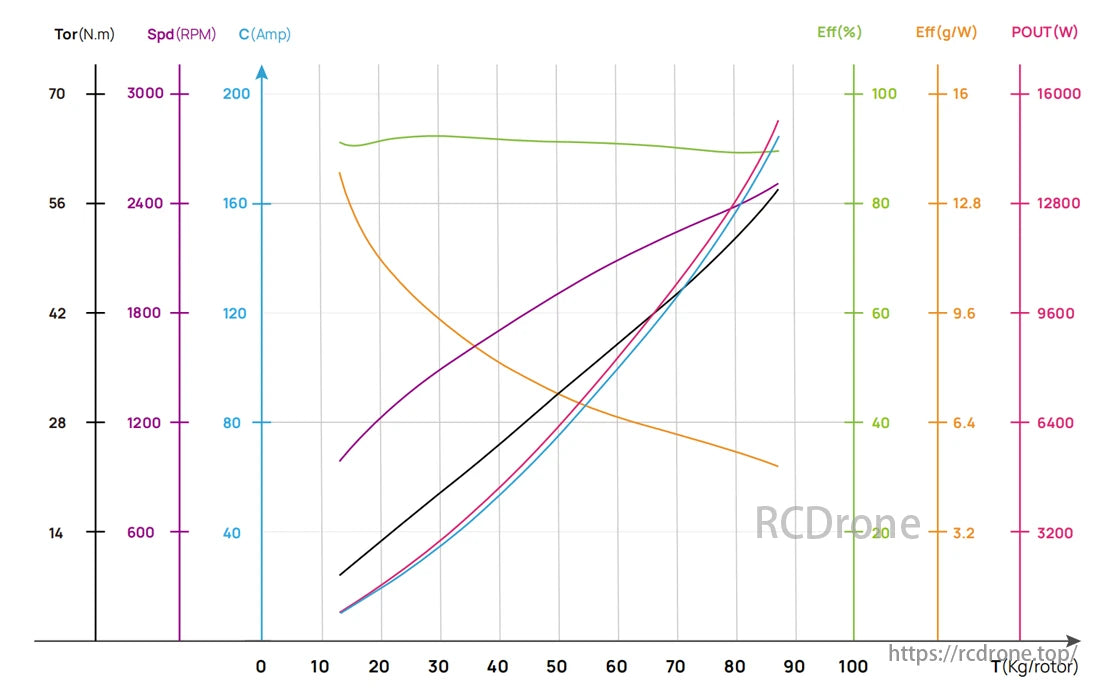

**HM 13842 34KV+64*20" بارگذاری پارامترهای عملکرد**

Hobbywing M13842 34KV/38KV HP Brushless Motor, Hobbywing M13842 motor's torque (peaks at 70 N·m), speed, current, efficiency (reaches 100%), and power output (up to 20,000 W) are analyzed against rotor weight.

گشتاور، سرعت، جریان، راندمان و توان خروجی موتور براشلس 34KV/38KV Hobbywing M13842 در برابر وزن روتور ترسیم شده است. حداکثر گشتاور در 70 نیوتن متر، راندمان به 100 درصد و توان خروجی تا 20000 وات می رسد.

**HM 13842 34KV+MP 64*20" برگه داده**

ولتاژ کاری (V)	پروانه	دریچه گاز (%)	رانش (g)	جریان (A)	توان ورودی (W)	سرعت(RPM)	کارایی (g/W)	گشتاور (Nm)	دمای موتور (درجه سانتیگراد)
92 ولت (24S LiPo)	MP 64*20"	33%	13483	13.1	1201.9	991	11.2	9.24	80 درجه سانتی گراد
		35%	14997	15.1	1388.7	1043	10.8	10.25
		37%	16609	17.4	1596.7	1097	10.4	11.32
		39%	18313	19.9 ولت	1826.8	1151	10.0	12.46
		42%	21037	24.1	2217.0	1233	9.5	14.27
		45%	23948	28.9	2663.3	1314	9.0	16.22
		48%	27031	34.4	3167.7	1395	8.5	18.29
		51%	30273	40.6	3733.7	1474	8.1	20.48
		54%	33657	47.4	4360.4	1552	7.7	22.79
		57%	37169	54.9	5049.7	1627	7.4	25.21
		60%	40794	63.0	5800.7	1701	7.0	27.72
		63%	44515	71.9	6612.4	1774	6.7	30.33
		66%	48320	81.3	7484.8	1845	6.5	33.01
		69%	52194	91.4	8415.2	1914	6.2	35.74
		72%	56124	102.2	9404.5	1982	6.0	38.52
		75%	60099	113.6	10451.8	2049	5.7	41.33
		78%	64108	125.6	11557.1	2114	5.5	44.15
		81%	68142	138.2	12721.3	2178	5.4	46.97
		84%	72192	151.6	13948.1	2240	5.2	49.80
		87%	76254	165.6	15241.1	2300	5.0	52.64
		90%	80324	180.4	16605.9	2358	4.8	55.50
		100%	93255	233.8	21518.5	2522	4.3	64.99

**HM 13842 34KV+58*24" بارگذاری پارامترهای عملکرد**

Hobbywing M13842 34KV/38KV HP Brushless Motor, Torque, speed, and current increase with rotor load; efficiency peaks then declines; power output rises sharply.

گشتاور (Nm)، سرعت (RPM)، جریان (آمپر)، بازده (%)، راندمان (g/W)، توان خروجی (W) در مقابل T (Kg/Rotor). گشتاور، سرعت، افزایش جریان؛ اوج بهره وری؛ توان خروجی با بار روتور به شدت افزایش می یابد.

HM 13842 34KV+58*24"برگه داده

ولتاژ کاری (V)	پروانه	دریچه گاز (%)	رانش (g)	جریان (A)	توان ورودی (W)	سرعت (RPM)	راندمان (g/W)	گشتاور (N·m)	دمای موتور (درجه سانتیگراد)
92 ولت (24S LiPo)	58*24"	33%	13594	10.9	1006.5	1001	13.5	8.73	83.2 درجه سانتی گراد
		35%	14932	12.7	1167.3	1052	12.8	9.60
		37%	16472	14.7	1352.6	1107	12.2	10.58
		39%	18172	16.9	1559.6	1164	11.7	11.64
		42%	20953	20.7	1907.8	1250	11.0	13.35
		45%	23937	25.0	2300.4	1333	10.4	15.16
		48%	27063	29.8	2738.6	1414	9.9	17.06
		51%	30295	35.0	3224.4	1492	9.4	19.04
		54%	33614	40.8	3760.0	1567	8.9	21.10
		57%	37015	47.2	4347.3	1642	8.5	23.23
		60%	40502	54.2	4988.4	1716	8.1	25.45
		63%	44087	61.8	5684.9	1790	7.8	27.75
		66%	47779	69.9	6438.0	1863	7.4	30.13
		69%	51588	78.7	7247.8	1937	7.1	32.60
		72%	55514	88.1	8113.4	2009	6.8	35.13
		75%	59546	98.1	9032.8	2079	6.6	37.72
		78%	63657	108.7	10003.4	2147	6.4	40.35
		81%	67800	119.7	11022.2	2210	6.2	43.03
		84%	71903	131.3	12085.5	2270	5.9	45.74
		87%	75864	143.2	13184.4	2327	5.8	48.48
		90%	79550	155.3	14295.8	2381	5.6	51.21
		100%	87196	184.9	17019.1	2513	5.1	57.88

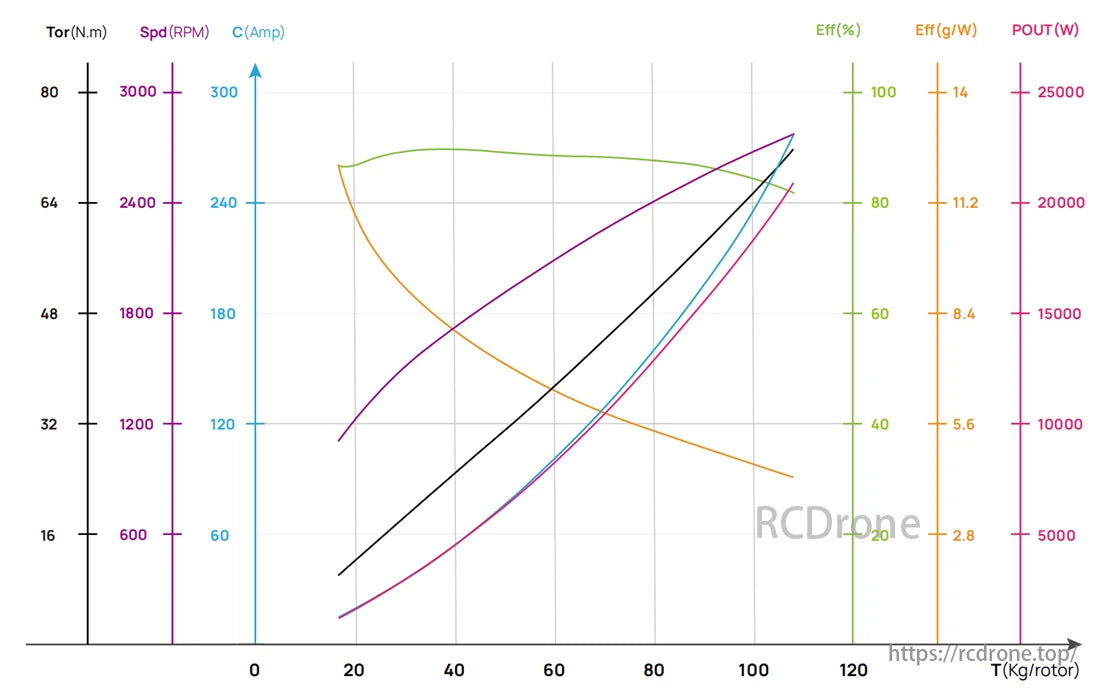

**HM 13842 38KV+58*24" بارگذاری پارامترهای عملکرد**

Hobbywing M13842 34KV/38KV HP Brushless Motor, Graph shows Hobbywing M13842 motor performance metrics (torque, speed, current, efficiency, power) vs. rotor load for 34KV/38KV versions.

گشتاور (Nm)، سرعت (RPM)، جریان (آمپر)، بازده (%)، راندمان (g/W)، توان خروجی (W) در مقابل T (Kg/Rotor). نمودار معیارهای عملکرد موتور را در بارهای مختلف روتور برای موتور براشلس 34KV/38KV HP Hobbywing M13842 نشان می دهد.

**HM 13842 38KV+58*24" برگه داده**

ولتاژ کاری (V)	پروانه	دریچه گاز (%)	رانش (g)	جریان (A)	توان ورودی (W)	سرعت (RPM)	راندمان (g/W)	گشتاور(Nm)	دمای موتور(℃)
92 ولت (24S LiPo)	58*24"	33%	16980	15.4	1413.4	1121	12.0	10.43	88.60 درجه سانتی گراد
		35%	18505	17.7	1627.6	1177	11.4	11.44
		37%	20250	20.3	1873.1	1238	10.8	12.57
		39%	22187	23.3	2148.1	1300	10.3	13.81
		42%	25398	28.4	2614.0	1395	9.7	15.83
		45%	28911	34.2	3144.6	1487	9.2	18.01
		48%	32666	40.7	3742.7	1577	8.7	20.32
		51%	36613	47.9	4411.4	1663	8.3	22.75
		54%	40711	56.0	5153.5	1745	7.9	ساعت 25.30
		57%	44927	64.9	5969.8	1826	7.5	27.94
		60%	49236	74.5	6859.8	1905	7.2	30.68
		63%	53618	85.0	7821.6	1983	6.9	33.50
		66%	58059	96.2	8852.3	2060	6.6	36.40
		69%	62547	108.1	9949.1	2136	6.3	39.38
		72%	67071	120.7	11109.9	2211	6.0	42.40
		75%	71624	134.0	12334.1	2285	5.8	45.48
		78%	76197	148.0	13623.4	2357	5.6	48.60
		81%	80778	162.8	14982.6	2426	5.4	51.75
		84%	85355	178.4	16419.7	2491	5.2	54.93
		87%	89910	195.0	17946.1	2553	5.0	58.14
		90%	94421	212.7	19575.9	2611	4.8	61.38
		100%	108030	277.7	25561.8	2778	4.2	71.88

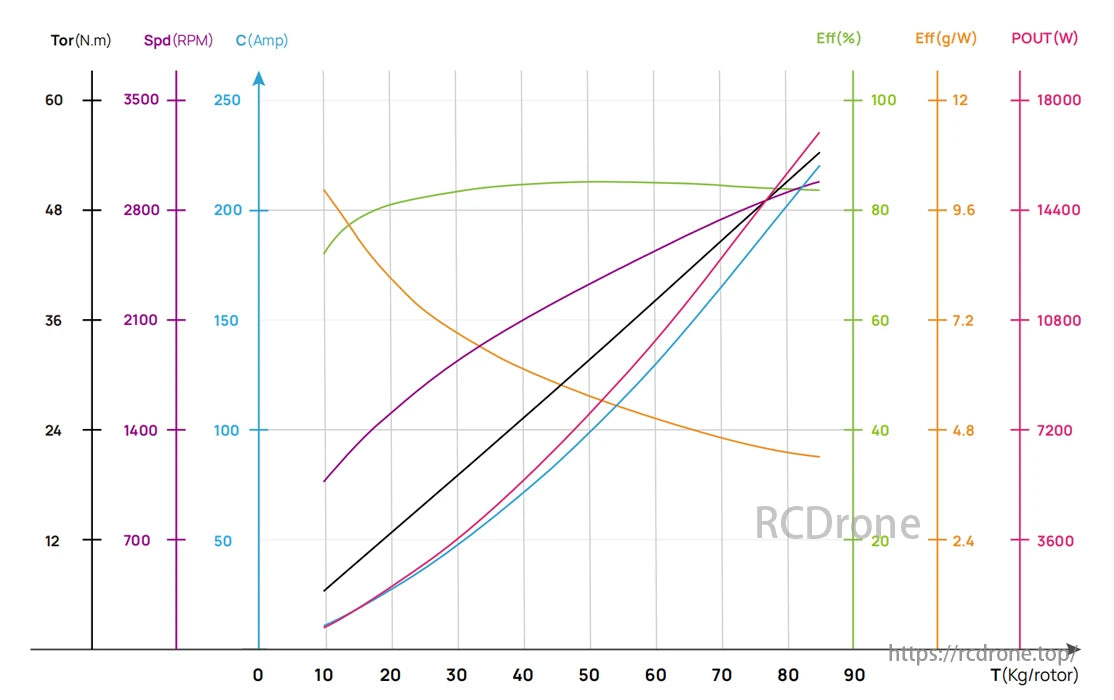

**HM 13842 38KV+MP 54*23" بارگذاری پارامترهای عملکرد**

Hobbywing M13842 34KV/38KV HP Brushless Motor, Motor performance metrics are graphed versus rotor weight, showing peak efficiency near 80% and power output up to 18,000 W.

گشتاور (Nm)، سرعت (RPM)، جریان (Amp)، راندمان (%) و توان خروجی (W) در برابر وزن روتور (Kg) رسم می‌شوند. بازدهی نزدیک به 80 درصد با توان خروجی به 18000 وات در حداکثر بار می رسد.

**HM 13842 38KV+MP 54*23" برگه داده**

ولتاژ کاری (V)	پروانه	دریچه گاز (%)	رانش(g)	فعلی(الف)	برق ورودی(W)	سرعت(RPM)	کارایی(g/W)	گشتاور(Nm)	دمای موتور (℃)
92 ولت (24S LiPo)	MP 54*23"	33%	9899	10.7	984.4	1068	10.1	6.34	85 درجه سانتی گراد
		35%	9899	10.7	984.4	1068	10.1	6.34
		37%	12007	13.6	1246.6	1170	9.6	7.68
		39%	13966	16.5	1515.2	1259	9.2	8.91
		42%	16087	19.9	1829.9	1350	8.8	10.23
		45%	19774	26.4	2426.0	1496	8.2	12.52
		48%	22243	31.0	2855.7	1586	7.8	14.04
		51%	25891	38.4	3530.0	1708	7.3	ساعت 16.30
		54%	28069	43.0	3952.3	1776	7.1	17.65
		57%	32033	51.7	4758.2	1891	6.7	20.12
		60%	36180	61.4	5650.6	2002	6.4	22.72
		63%	39872	70.5	6488.8	2094	6.1	25.06
		66%	43681	80.4	7400.5	2184	5.9	27.49
		69%	46281	87.5	8050.0	2244	5.8	29.16
		72%	50262	98.8	9093.3	2332	5.5	31.73
		75%	54324	111.1	10219.4	2420	5.3	34.38
		78%	59829	128.8	11848.7	2535	5.1	37.97
		81%	63987	143.0	13154.2	2620	4.9	40.69
		84%	68127	157.8	14513.0	2702	4.7	43.40
		87%	72203	172.8	15894.8	2780	4.5	46.06
		90%	76155	187.6	17262.0	2850	4.4	48.62
		100%	85011	220.5	20288.8	2983	4.2	54.33

توجه: داده های فوق در آزمایشگاه Hobbywing در دمای اتاق 25 درجه سانتی گراد، سطح دریا، با تنظیم ورودی دریچه گاز متغیر اندازه گیری می شود. دمای موتور 65% دریچه گاز است و داده ها به مدت 10 دقیقه کار می کنند. فقط برای مرجع است.

برنامه های کاربردی

طراحی شده برای کاربردهای هوایی با تقاضای بالا مانند:

آتش نشانی و واکنش اضطراری
تحویل مصالح ساختمانی
تدارکات سنگین و حمل و نقل بار

جزئیات

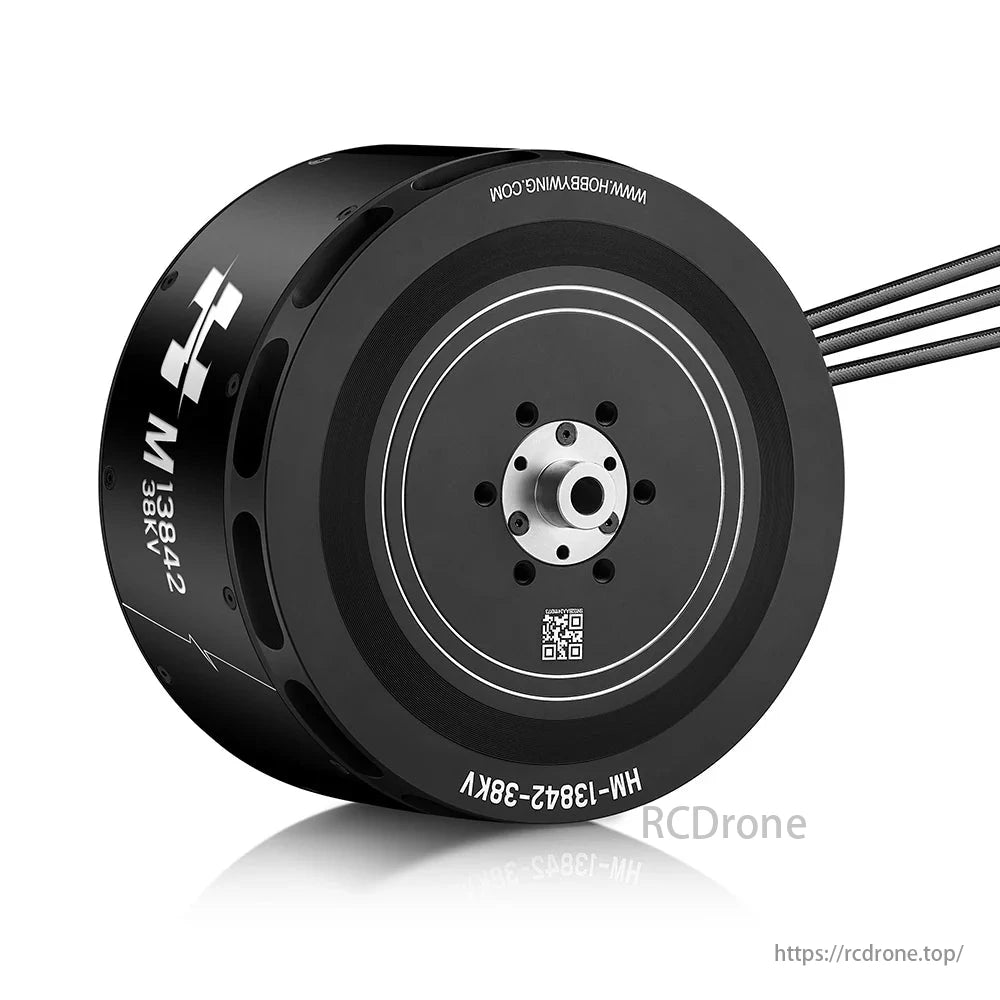

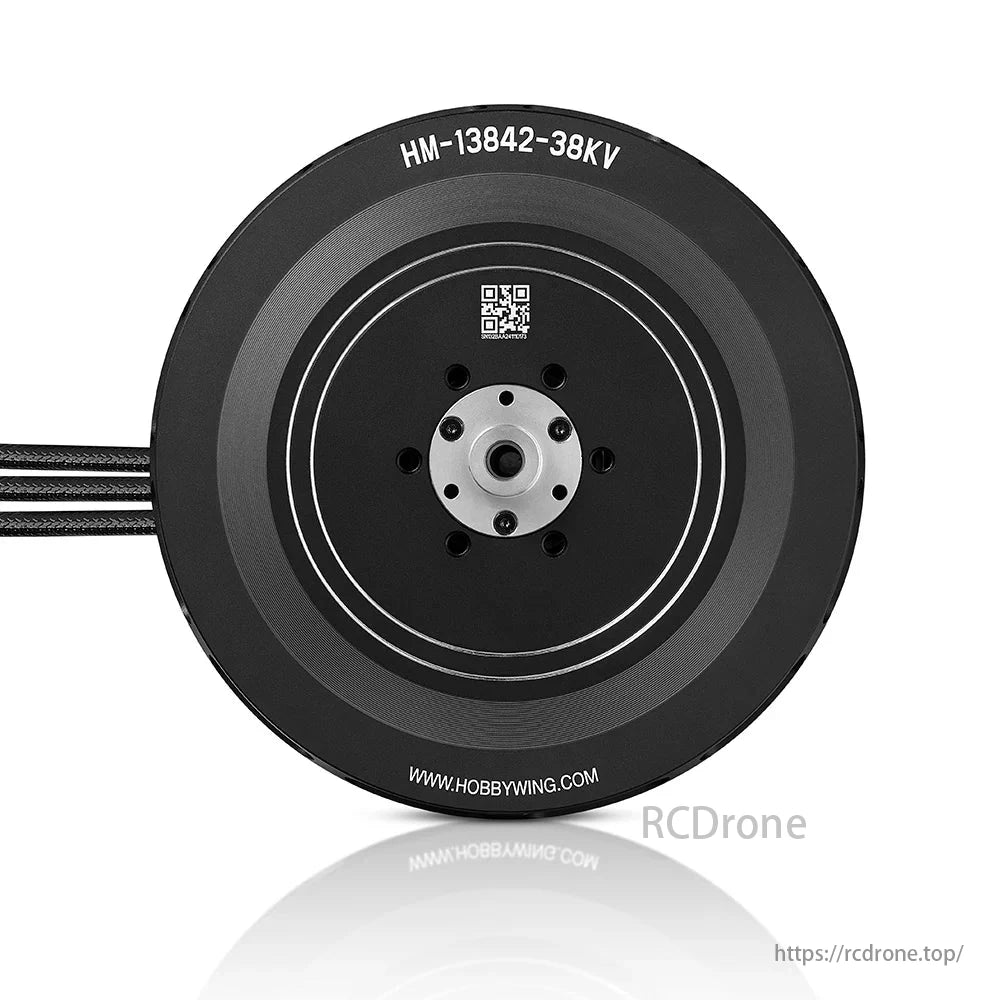

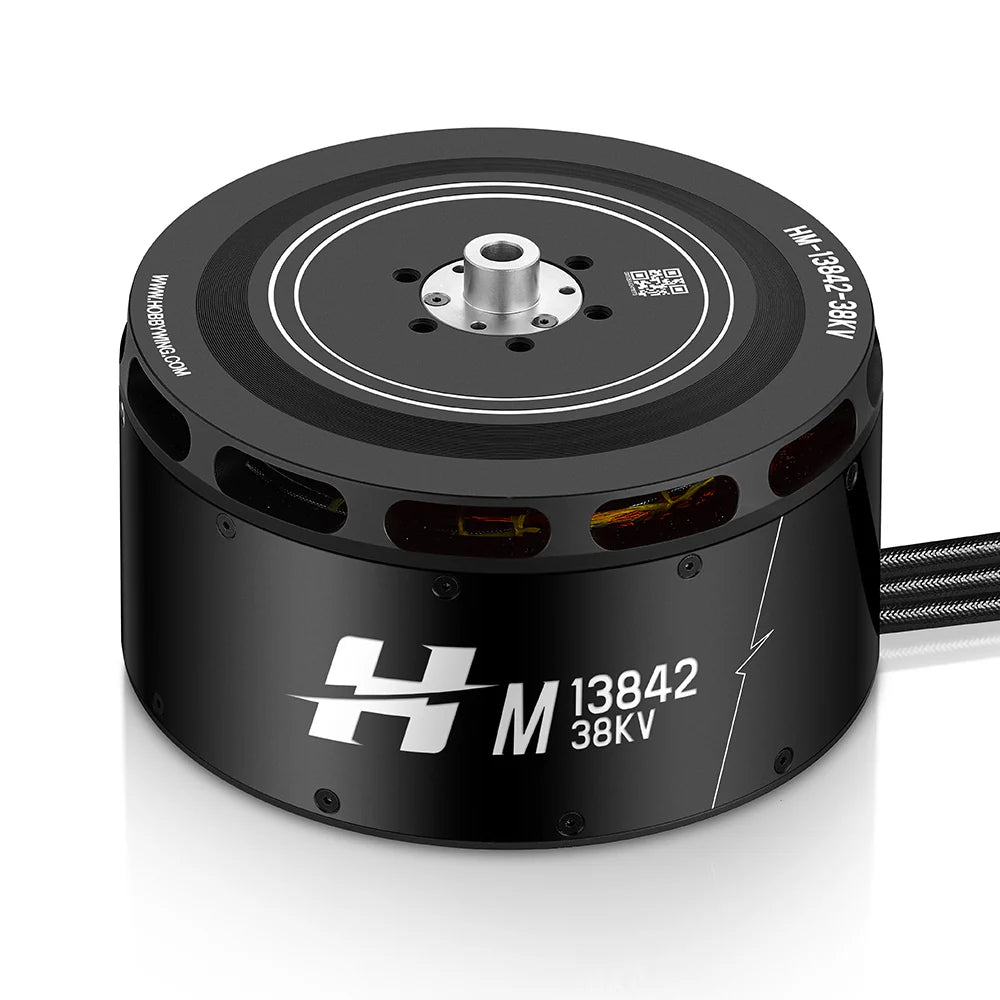

Hobbywing M13842 34KV/38KV HP Brushless Motor, Hobbywing M13842 38KV HP brushless motor, black design with silver accents.

موتور براشلس 38 کیلو ولت HP Hobbywing M13842، طراحی مشکی با لهجه های نقره ای.

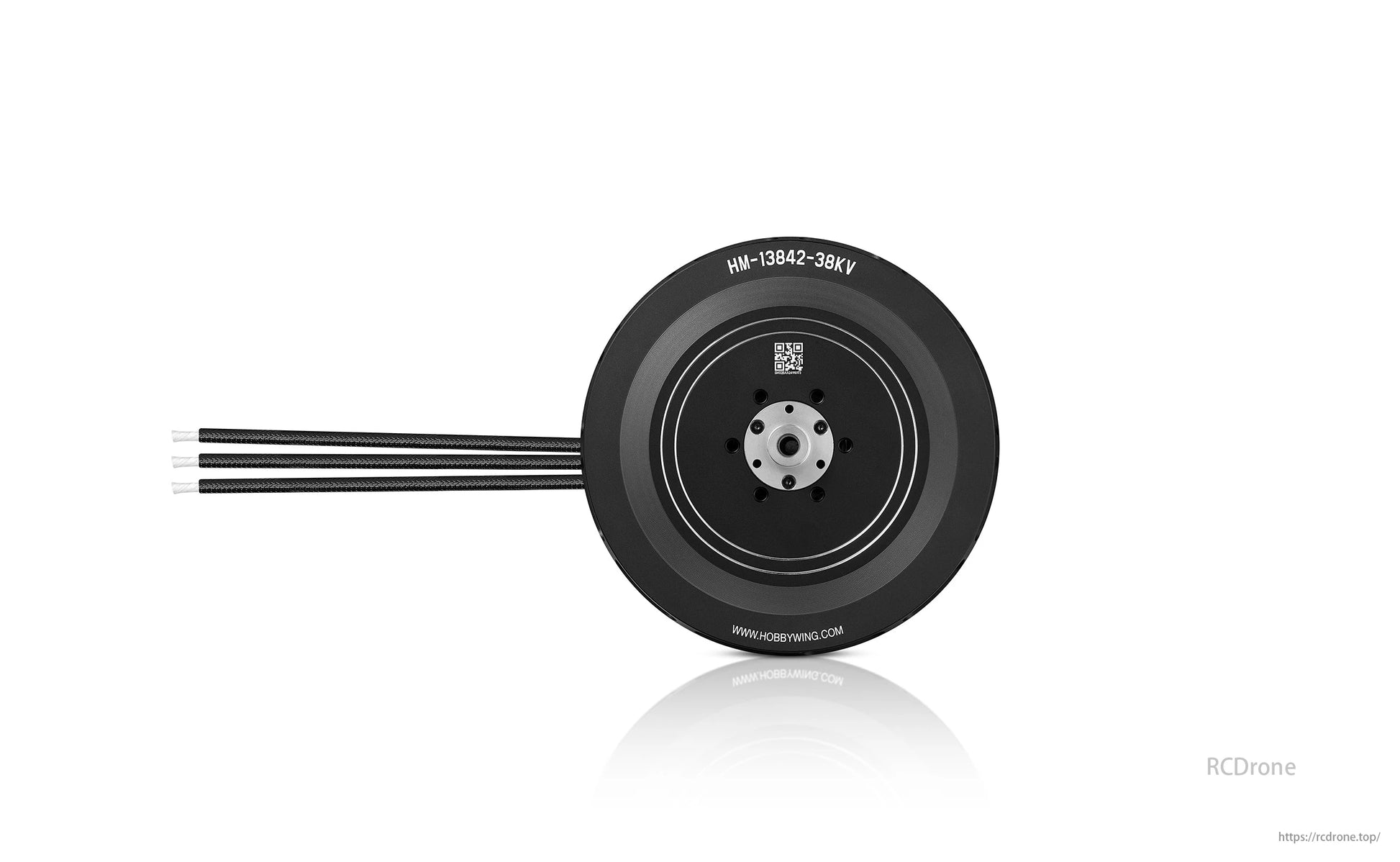

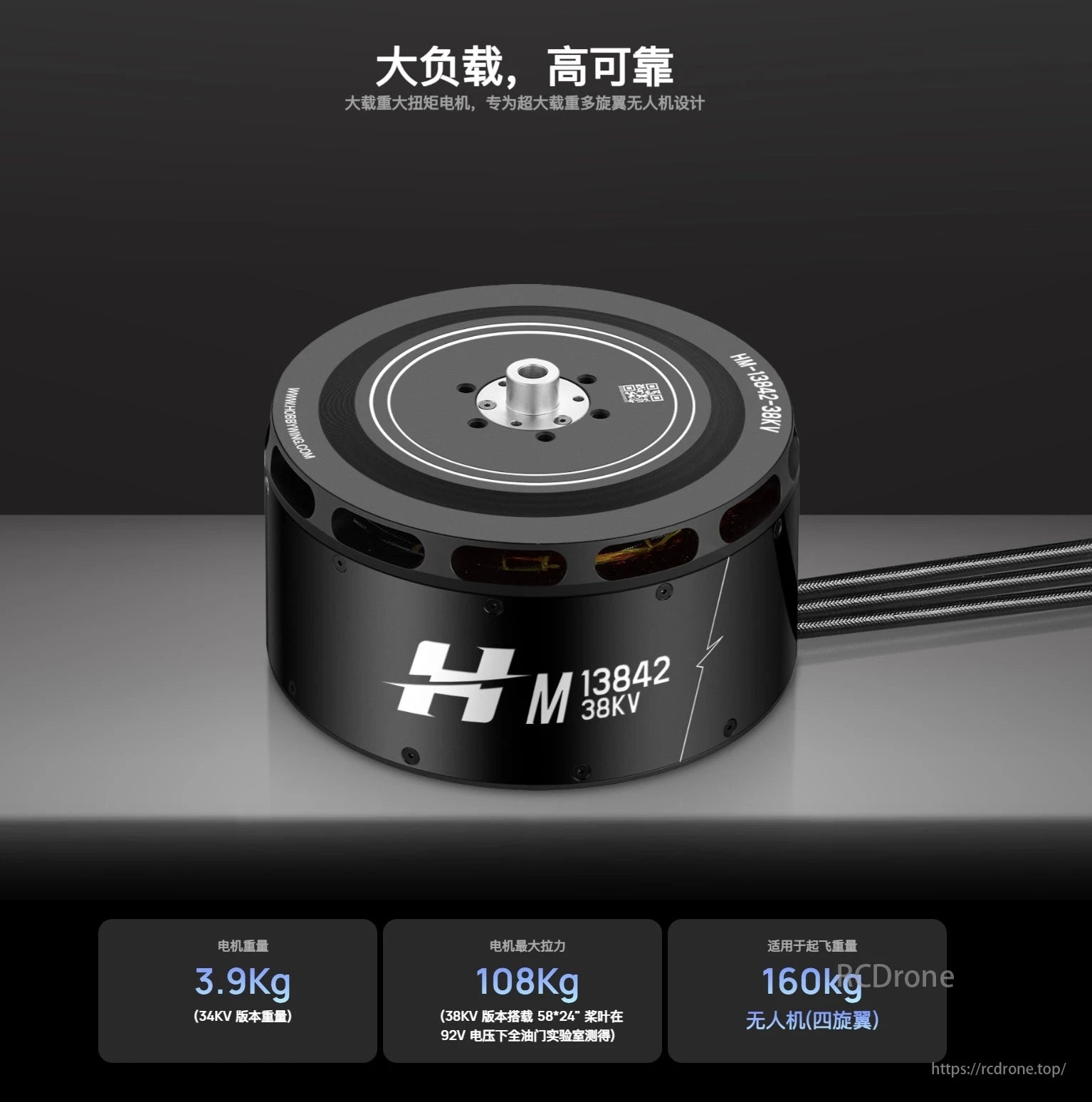

Hobbywing M13842 34KV/38KV HP Brushless Motor, Hobbywing M13842 motor for heavy-duty drones, weighing 3.9 kg, delivers 108 kg max thrust, ideal for takeoff weights up to 160 kg.

موتور براشلس HP Hobbywing M13842 34KV/38KV برای مصارف سنگین است. با وزن 3.9 کیلوگرم، حداکثر نیروی کشش 108 کیلوگرم را تحت آزمایش های خاص ارائه می دهد. این موتور برای هواپیماهای بدون سرنشین با وزن برخاست تا 160 کیلوگرم ایده آل است، این موتور قابلیت اطمینان و عملکرد را تضمین می کند. ساختار محکم آن از بارهای سنگین پشتیبانی می کند، که برای پهپادهای بزرگ چند روتوری عالی است. ویژگی های کلیدی عبارتند از طراحی قدرتمند و عملکرد کارآمد، پاسخگویی به خواسته ها برای وظایف چالش برانگیز هوایی. این موتور یک انتخاب عالی برای کاربردهای پهپاد قوی است.

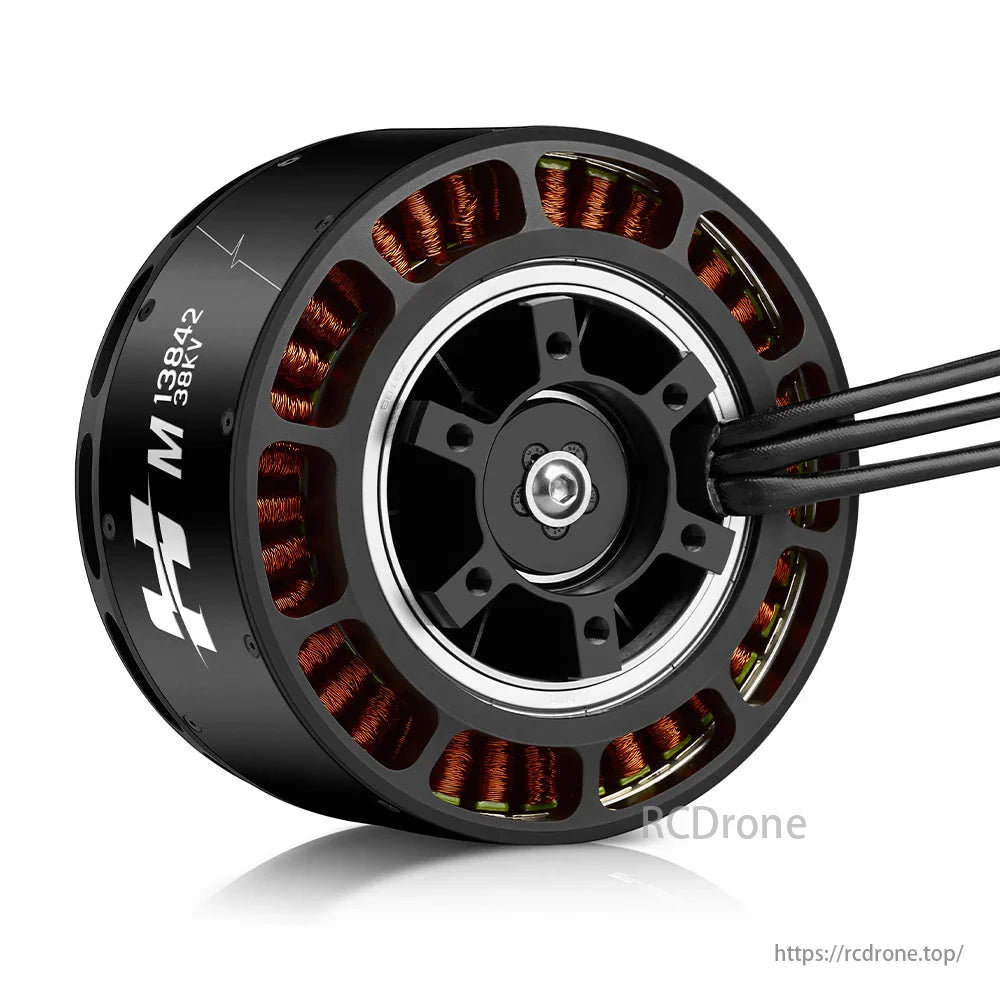

Hobbywing M13842 34KV/38KV HP Brushless Motor, High-quality materials like iron core, silicon steel sheets, alloy main shaft, and premium bearings ensure motor performance, durability, and reliability.

مواد با کیفیت بالا عملکرد و دوام موتور را تضمین می کند. ویژگی ها شامل هسته آهنی با کارایی بالا، ورق های فولادی سیلیکونی، محور اصلی آلیاژی سخت و یاتاقان های درجه یک برای قابلیت اطمینان است.

Hobbywing M13842 34KV/38KV HP Brushless Motor, High-strength 7075 aluminum, neodymium magnets, 180°C temperature resistance, reliable 50°C operation with cooling.

آلومینیوم هوافضا 7075 با مقاومت بالا. از آهنرباهای نئودیمیم-آهن-بور با عیار بالا برای مغناطیس قوی تر استفاده می کند. مقاومت در برابر دما تا 180 درجه سانتیگراد، تضمین عملکرد قابل اعتماد در 50 درجه سانتیگراد با سیستم خنک کننده کارآمد.

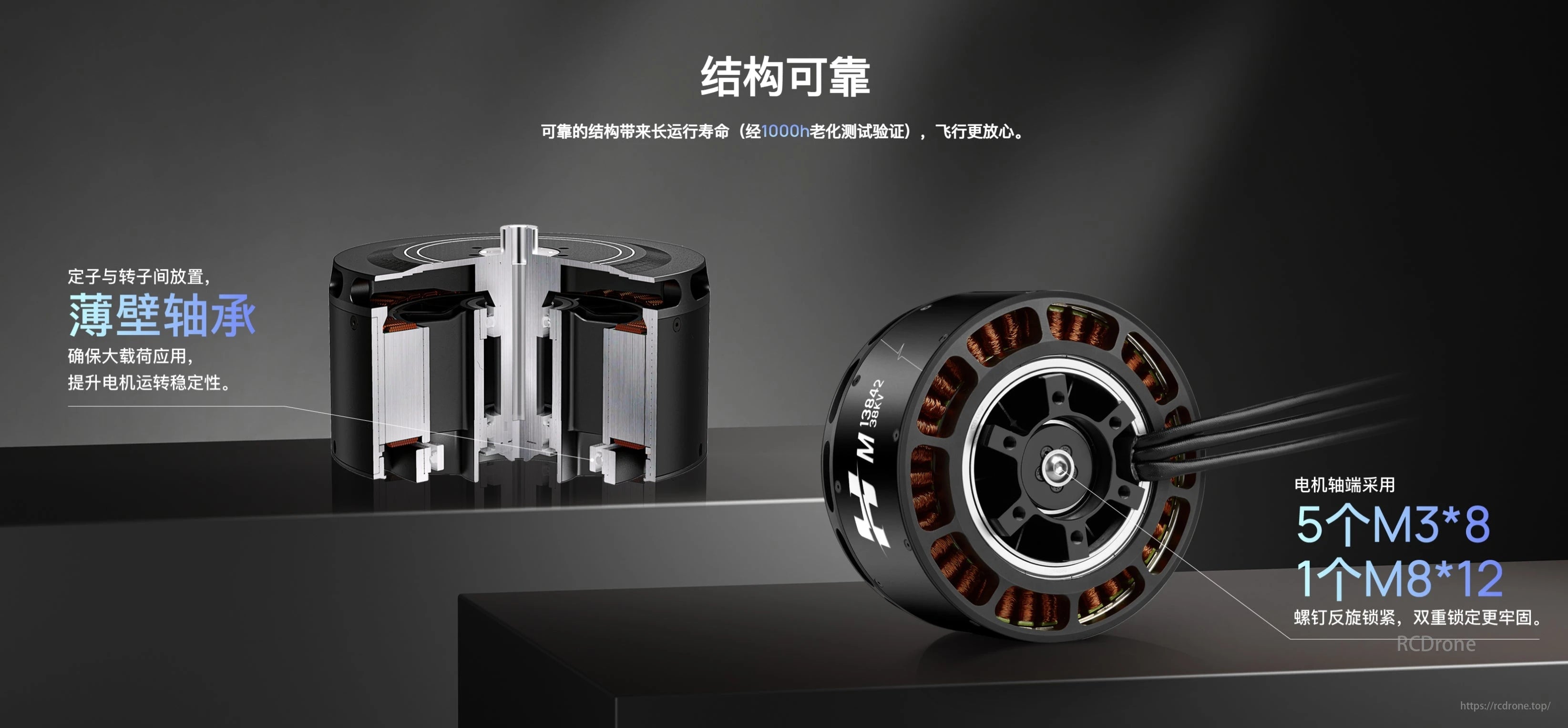

Hobbywing M13842 34KV/38KV HP Brushless Motor, Hobbywing M13842 motor offers reliable, long-lasting performance with advanced stability and security features for heavy loads and challenging conditions. Ideal for high-performance applications.

موتور بدون برس HP 34KV/38KV Hobbywing M13842 یک ساختار قابل اعتماد با طول عمر طولانی ارائه می دهد که با آزمایش های پیری 1000 ساعته اثبات شده است. یاتاقان های جدار نازک بین استاتور و روتور پایداری را برای بارهای سنگین افزایش می دهند. انتهای شفت از پنج پیچ M3*8 و یک پیچ M8*12 استفاده می‌کند که به صورت معکوس برای امنیت قفل دوبل سفت شده‌اند. این طراحی پروازهای ایمن تر، افزایش دوام و استحکام را تضمین می کند. این موتور ایده آل برای کاربردهای با کارایی بالا و نیاز به قابلیت اطمینان، در سناریوهای بار سنگین برتر است.ساختار پیشرفته آن ثبات و امنیت بیشتری را فراهم می کند و آن را برای شرایط چالش برانگیز عالی می کند.

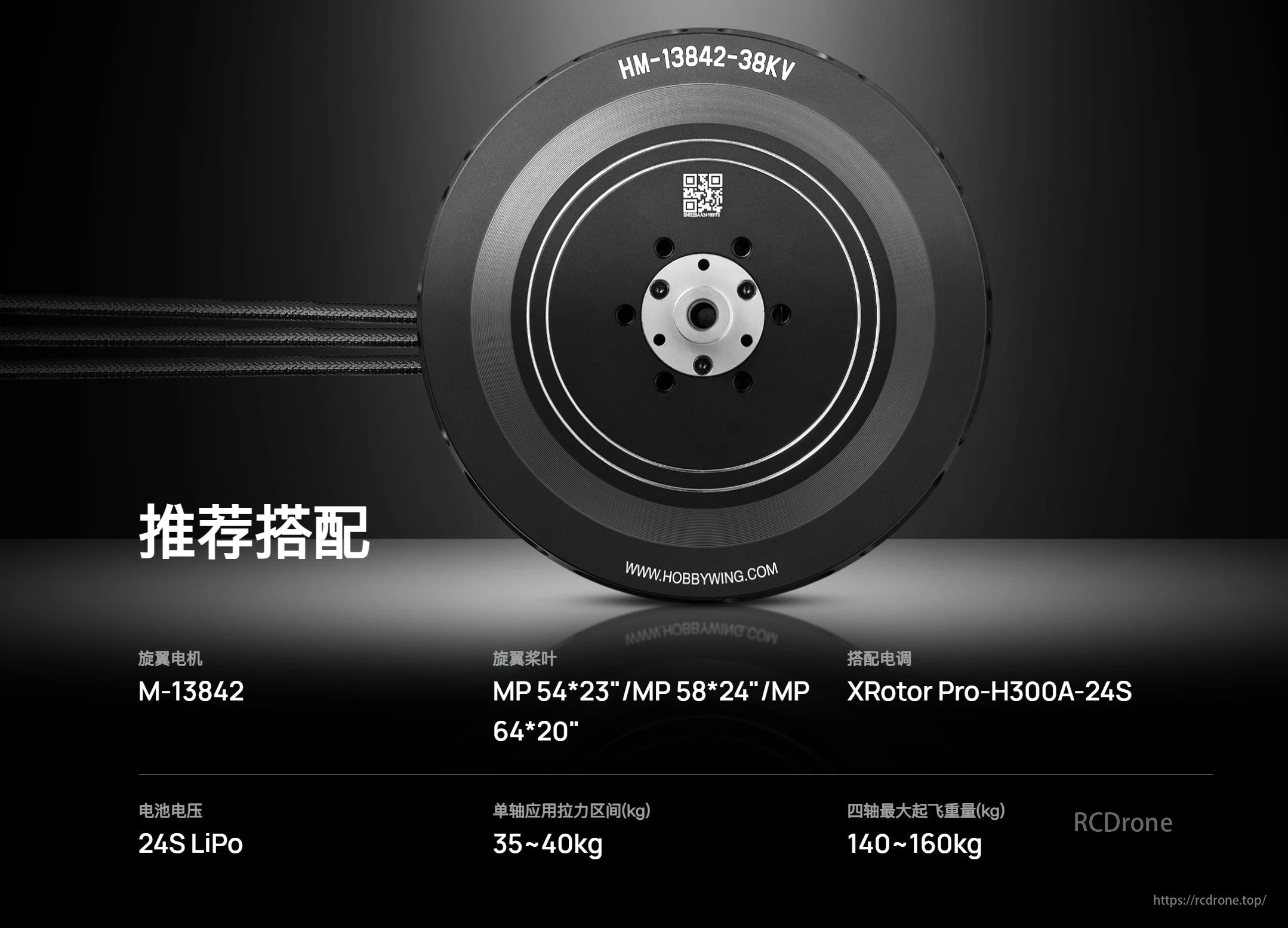

Hobbywing M13842 34KV/38KV HP Brushless Motor, Hobbywing M-13842 motor, paired with specified propellers and XRotor ESC, delivers 35-40kg thrust on 24S LiPo, supporting quadcopter takeoff weights of 140-160kg for reliable heavy-duty use.

موتور براشلس 38 کیلو ولت HP Hobbywing M-13842 با اجزای خاص برای عملکرد بهینه توصیه می شود. آن را با MP 54* جفت کنید23", MP 58*24"یا MP 64*20" پروانه ها و XRotor Pro-H300A-24S ESC. با ولتاژ باتری 24S LiPo کار می کند. رانش تک محوره بین 35 تا 40 کیلوگرم است که وزن تیک آف کوادکوپتر 140 تا 160 کیلوگرم را پشتیبانی می کند. این موتور کارایی و قابلیت اطمینان بالا را برای کاربردهای سنگین تضمین می‌کند و آن را برای پروژه‌های هوایی پیشرفته که به راه‌حل‌های قدرت قوی نیاز دارند، ایده‌آل می‌کند.

Hobbywing M13842 34KV/38KV HP Brushless Motor, Hobbywing M13842 HP is a high-performance, high-thrust brushless motor for industrial-grade heavy-lift drones.
