توضیحات：

ویژگی ها:

• میکروفون داخلی

• 4 سطح توان تا 2500mW

• محفظه خنک کننده CNC به همراه یک فن خنک کننده یکپارچه، اثر اتلاف حرارت دوگانه را ارائه می دهد


نکات:

• VTX به طور پیش فرض روی 25mW تنظیم شده است! سطوح توان بالای 25mW نیاز به مجوز HAM دارند یا باید توسط مقامات محلی تایید شوند! لطفاً مطمئن شوید که در فرکانس‌های قانونی پرواز می‌کنید و از جداول Betaflight VTX آماده‌شده ما با توجه به منطقه خود استفاده کنید.


مشخصات:

• ولتاژ ورودی: 7V~34V

• رابط: MMCX

• سطوح توان: PIT/25mW/400mW/1000mW/2500mW

• کانال ها: 8

• الگوی نصب: 25.5×25.5mm/Φ1.6

• ابعاد: 50*30*16 میلی متر

• سبک وزن: 32 گرم

• تله متری VTX: IRC Tramp

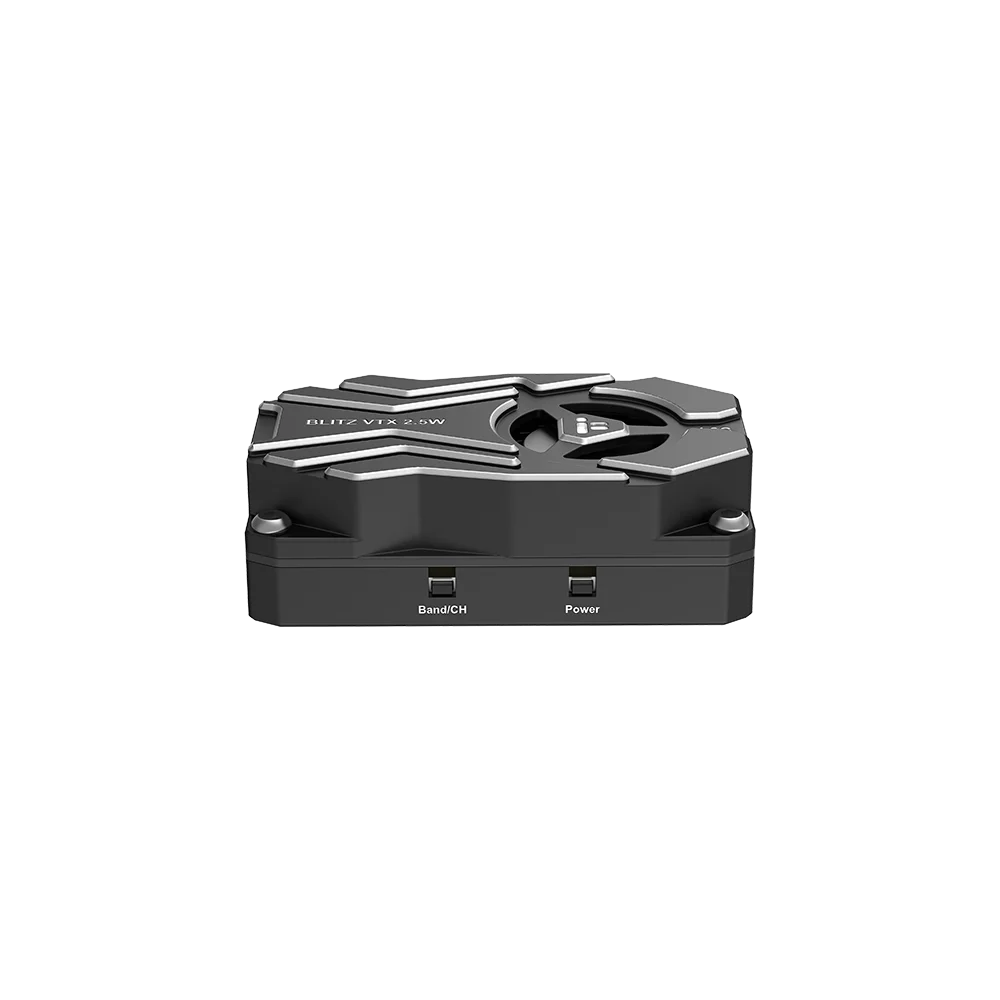

نمایشگر LED و دکمه عملکرد

دکمه پاور:

• برای 2 ثانیه فشار دهید و سوراخ کنید: از حالت PIT وارد یا خارج شوید، چراغ سبز ثابت نشان دهنده ورود به حالت PIT است

• فشار کوتاه: چراغ سبز (قدرت خروجی): تعداد چشمک زن LED قدرت خروجی VTX را نشان می دهد. فشار کوتاه برای تغییر توان خروجی.1 فلاش = 25 میلی وات، 2 فلاش = 400 میلی وات، 3 فلاش = 1000 میلی وات، 4 فلاش = 2500 میلی وات.


دکمه باند و کانال

• فشار کوتاه: آبی(CH): تعداد چراغ های LED که کانال 1 تا 8 را نشان می دهد. برای تغییر کانال، کوتاه را فشار دهید.

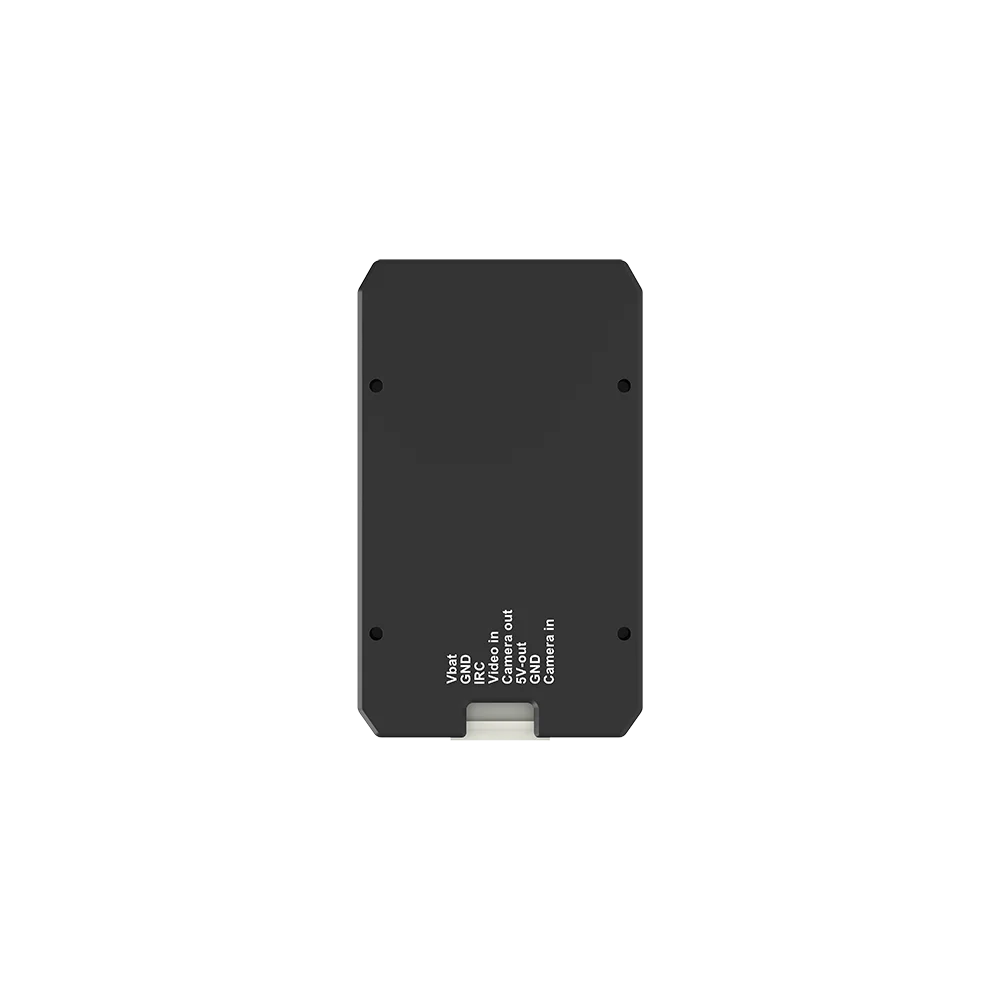

پورت ها

• VBAT: 2-8S، 7-34V DC ورودی مثبت

• GND: منفی

• IRC: ورودی سیگنال Tramp IRC

• ویدئو در: ورودی سیگنال ویدئو

• Camera Out: خروجی ویدیوی دوربین

• خروجی 5 ولت: خروجی ولتاژ 5 ولت

• GND: منفی

• دوربین در: ورودی ویدیوی دوربین


بسته شامل:

• 1 x BLITZ Woop 4.9G 2.5W VTX


توجه

• لطفاً قبل از استفاده دستورالعمل های مربوط به سیم کشی مناسب را بخوانید.

• توصیه می شود قبل از روشن کردن برق، مطمئن شوید که آنتن نصب شده است، می تواند عمر ماژول را افزایش دهد.

• توصیه می شود قبل از روشن کردن برق از محدوده ولتاژ صحیح و قطب مثبت و منفی صحیح اطمینان حاصل کنید تا از سوختن قطعات جلوگیری شود.

• لطفاً هنگام نصب VTX فضای کافی را برای اطمینان از همرفت هوا در اطراف ماژول برای اتلاف گرما نگه دارید. در غیر این صورت، ماژول محافظت در برابر گرمای بیش از حد را فعال می کند و انتقال نیرو کاهش می یابد یا حتی خاموش می شود.
