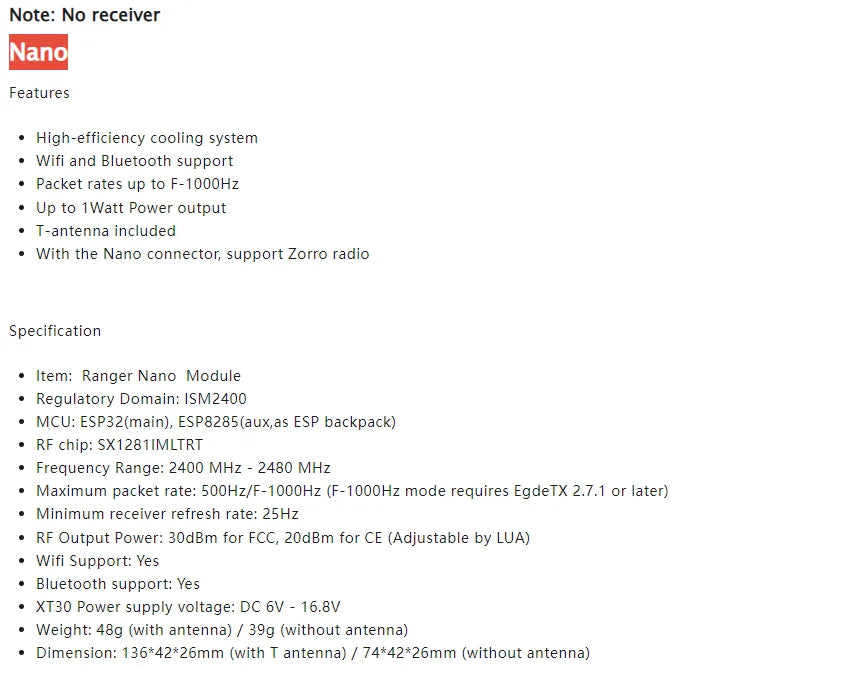

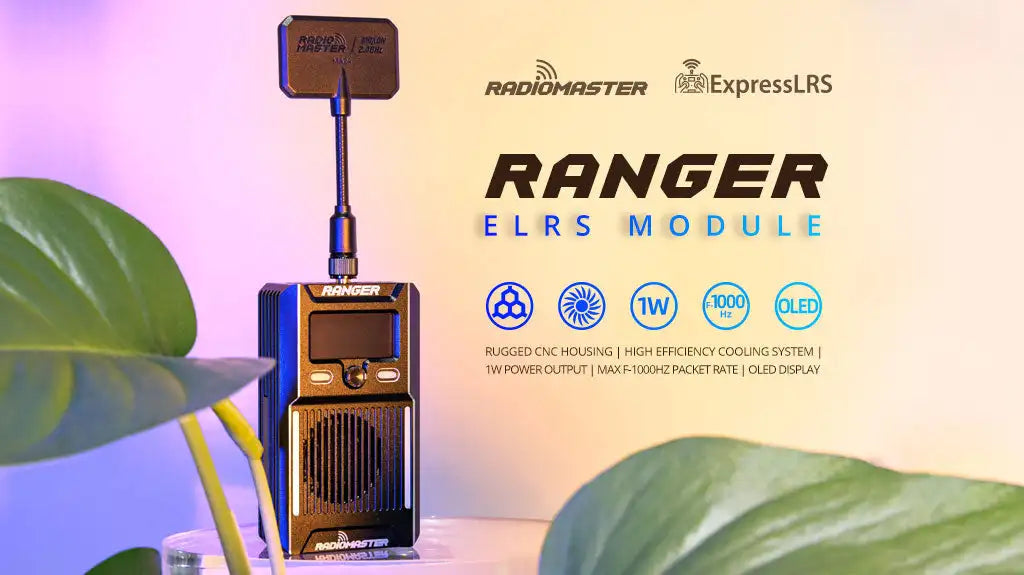

RadioMaster RANGER ELRS Nano Module Regulatory Domain: ISM (24GHz) MCU: ESP32 (اصلی)، ESP8285 (کمکی، به عنوان کوله پشتی ESP استفاده می شود) تراشه RF: SX1281IMLT GGZHz Max.4. نرخ: تا 500 هرتز یا 1000 هرتز.

• نمایشگر OLED
• قاب CNC ناهموار

• شتاب‌سنج داخلی

• نرخ بسته‌ها تا F-1000Hz

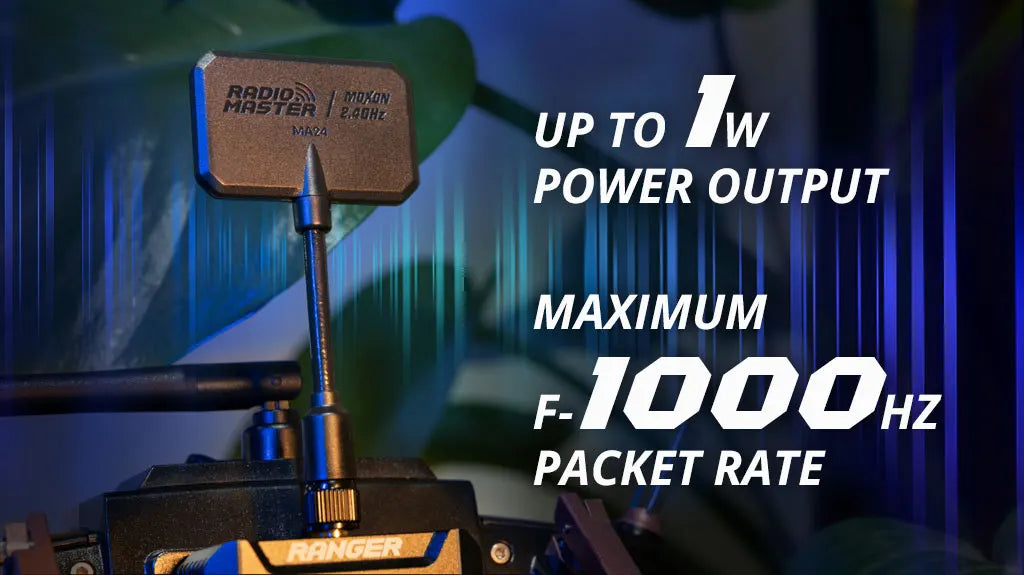

• توان خروجی تا 1 وات

• پشتیبانی از وای فای و بلوتوث
• سیستم خنک کننده با راندمان بالا
• 5 کلید Nav جهت و دکمه‌های میانبر قابل تنظیم

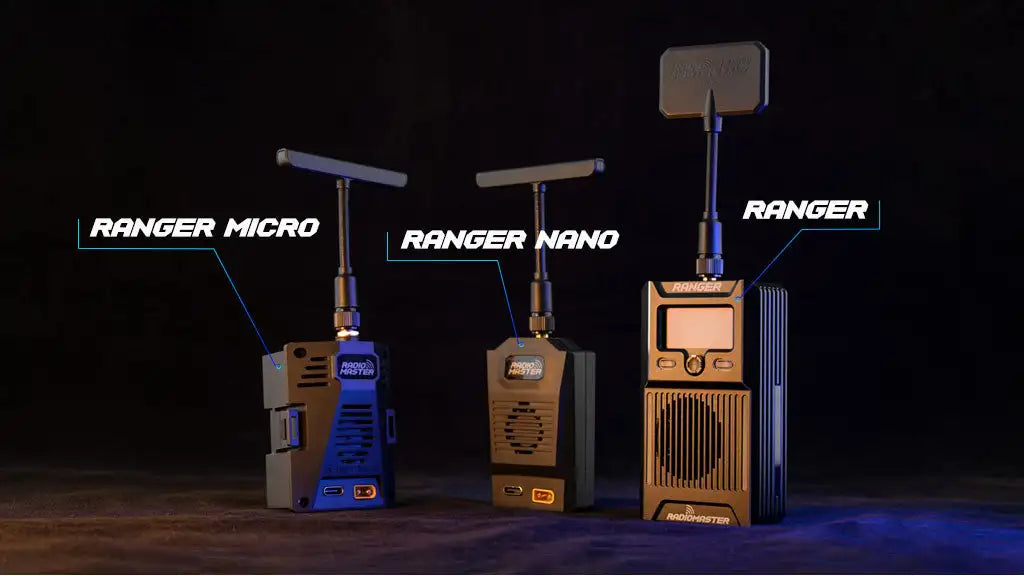

• آداپتورهای میکرو و نانو موجود است

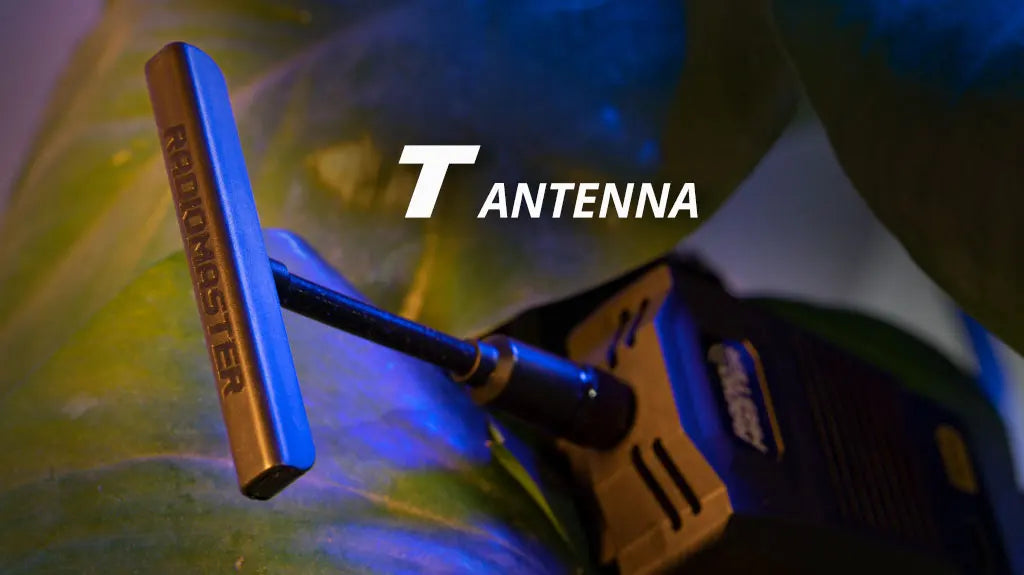

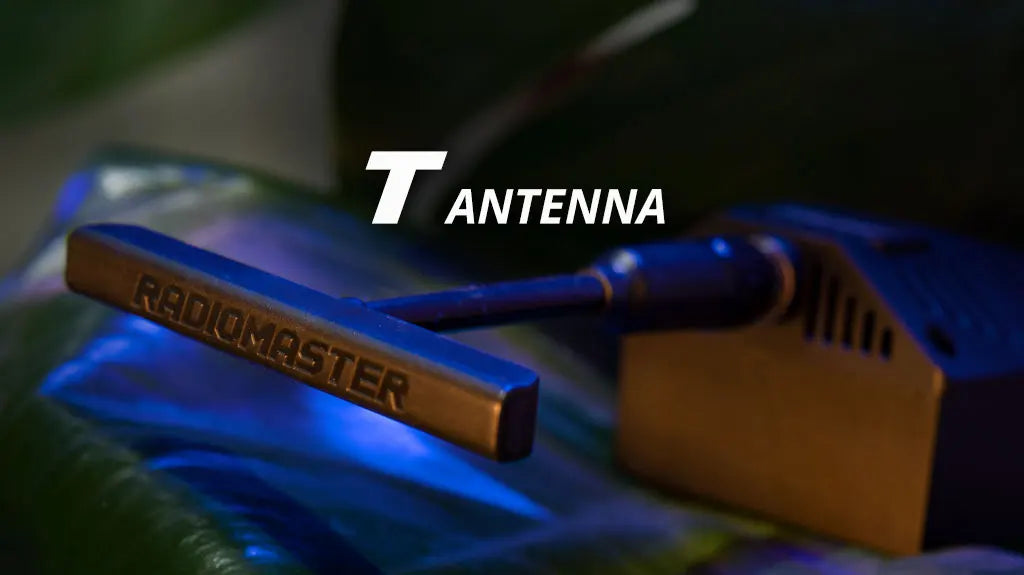

• Moxon و T-آنتن گنجانده شده است
• کابل CRSF برای رادیوهای سازگار Futaba موجود است


  مشخصات

  • مورد: Ranger 2.4GHz ELRS Module
  • دامنه تنظیمی: ISM2400
  • MCU: ESP32 (اصلی)، ESP8285 (aux، به عنوان کوله پشتی ESP)
  • تراشه RF: SX1281IMLTRT
  • محدوده فرکانس: 2400 مگاهرتز تا 2480 مگاهرتز
  • حداکثر سرعت بسته: 500 هرتز/F-1000 هرتز (حالت F-1000 هرتز به EgdeTX 2.7 نیاز دارد.1 یا بالاتر)
  • حداقل نرخ بازخوانی گیرنده: 25 هرتز
  • توان خروجی RF: 30dBm برای FCC، 20dBm برای CE (قابل تنظیم توسط LUA)
  • آداپتورهای خلیج ماژول: سوکت 5 پین استاندارد JR و سوکت 8 پین استاندارد نانو
  • کابل سوکت Futaba CRSF: شامل
  • صفحه نمایش OLED:  64x128px
  • پشتیبانی از Wifi: بله
  • پشتیبانی از بلوتوث: بله
  • شتاب‌سنج 3 محوره: بله (STK8BA58 MEMS شتاب‌سنج)
  • نوار نور RGB داخلی
  • ولتاژ منبع تغذیه XT30: DC 6V - 16.8V
  • وزن: 138 گرم (با آنتن Moxon) /  135 گرم (با آنتن T) /  126 گرم (بدون آنتن)

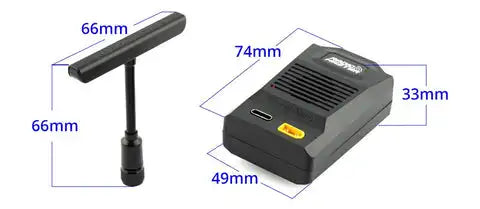

  • ابعاد: 95*51*25 میلی‌متر (بدون آنتن)

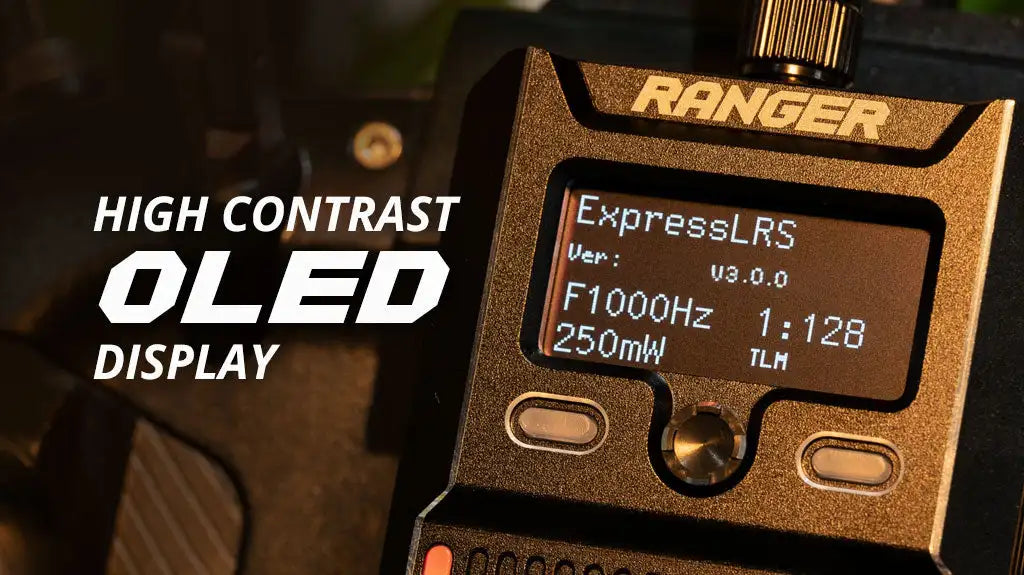

  صفحه نمایش با کنتراست بالا با وضوح 1:128 و صفحه نمایش OLED، دارای فرکانس 0.0 FIO (فرکانس مورد علاقه) در ماژول 13a 'Ranger' ExpressLRS، با محدوده انتقال تقریباً 250 میلی وات.

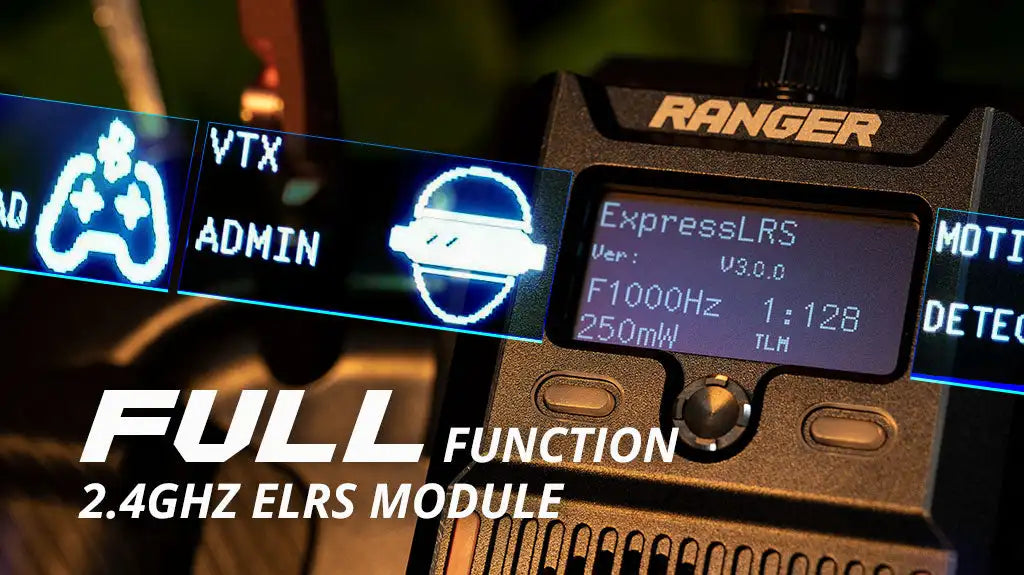

  Ranger VTX نسخه: TLH Detect Full Function 2.4GHz ELRS Module، سازگار با v3. 128، برد 250 متر.



  محدوده فرکانس: 2.4 گیگاهرتز، حداکثر توان خروجی: 100 مگاهرتز، نرخ بسته: 1 مگاهرتز.

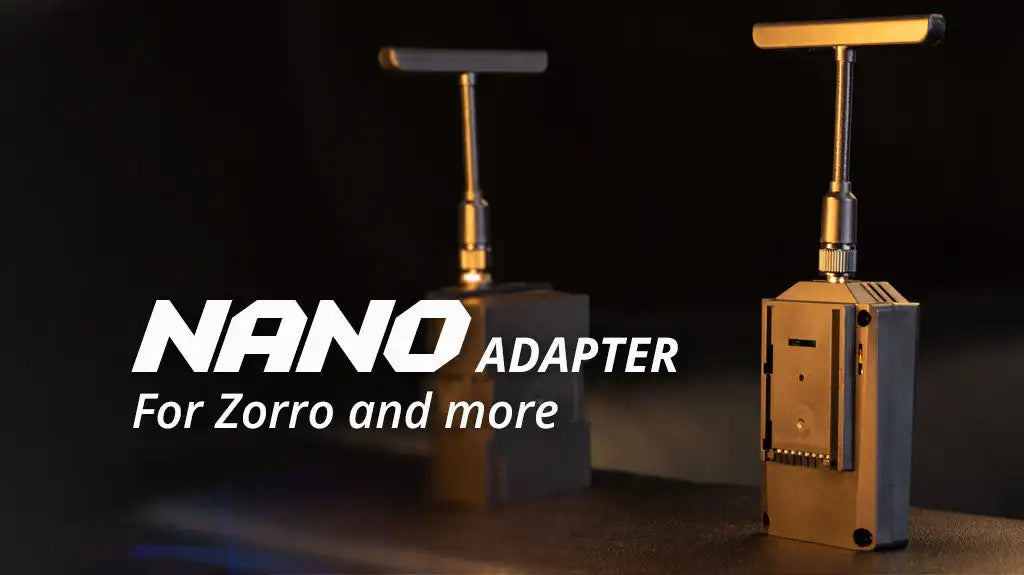

  ماژول‌های مختلف سیستم های رادیویی کنترل، به ویژه آداپتورهای نانو سازگار با زورو و سایر سیستم های برند JR، و همچنین آداپتورهای JR برای TX16S Mark II و TX12 Mark I.

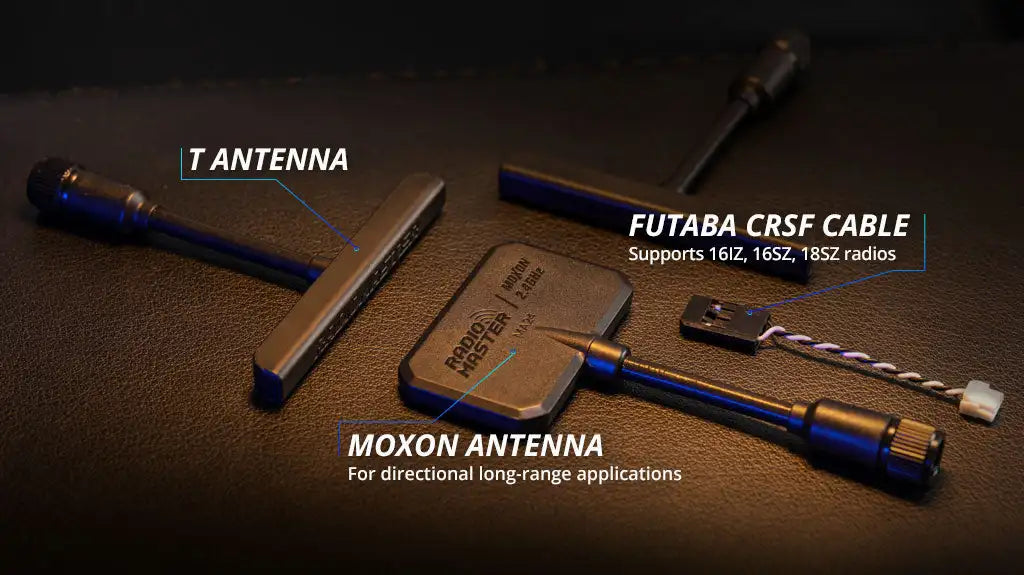

  کابل Futaba CRSF از سازگاری با رادیوهای Futaba مانند مدل‌های 161Z، 16SZ و 18SZ، ایده‌آل برای استفاده با آنتن‌های Moxon برای ارتباطات دوربرد جهت‌دار.
