ماژول تخلیه باتری لیتیوم JHEMCU Ruibet 2-6S LiPo/LiHv با نمایشگر ولتاژ، XT30 XT60
ماژول تخلیه باتری لیتیوم JHEMCU Ruibet 2-6S LiPo/LiHv با نمایشگر ولتاژ، XT30 XT60
JHEMCU
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
ماژول تخلیه باتری لیتیوم JHEMCU Ruibet 2–6S برای تخلیه پکهای باتری پشتیبانی شده طراحی شده است و در حین تخلیه، ولتاژ پک را اندازهگیری و نمایش میدهد. این ماژول دارای یک نمایشگر ولتاژ داخلی، یک LED وضعیت تخلیه و انتخاب تعداد سلول برای عملکرد 2S تا 6S است.
ویژگیهای کلیدی
- اندازهگیری و نمایش ولتاژ باتری (نمایشگر ولتاژ 3 رقمی)
- شاخص LED تخلیه داخلی
- دو حالت کاری:
- حالت تخلیه 3.8V (پیشفرض): باتری را تا 3 تخلیه میکند.8V برای ذخیرهسازی بلندمدت بدون استفاده
- حالت تخلیه 0V: کلاهک جامپر 2P را وارد کنید تا به حالت تخلیه 0V بروید
- پشتیبانی از تخلیه 2S، 3S، 4S، 5S و 6S
- رابطهای باتری: XT30 / XT60
- دکمه کنترل روی برد برای انتخاب سطح ولتاژ تخلیه مربوطه
مشخصات
| برند | JHEMCU |
| سری/علامت | RUIBET |
| محصول | ماژول تخلیهکننده لیتیوم پلیمر |
| رابط باتری | XT30 / XT60 |
| سلولهای باتری پشتیبانیشده | 2S - 6S |
| وضعیت نشانگر | LED |
| نوع باتری (برچسب ماژول) | لتیوم پلیمر/لتیوم های ولتاژ بالا |
| نوع باتری (متن راهنما) | باتری لیتیوم-یون / باتری فسفات آهن لیتیوم |
| ولتاژهای مرجع چاپ شده | 7.6V / 11.4V / 15.2V / 19.0V / 22.8V |

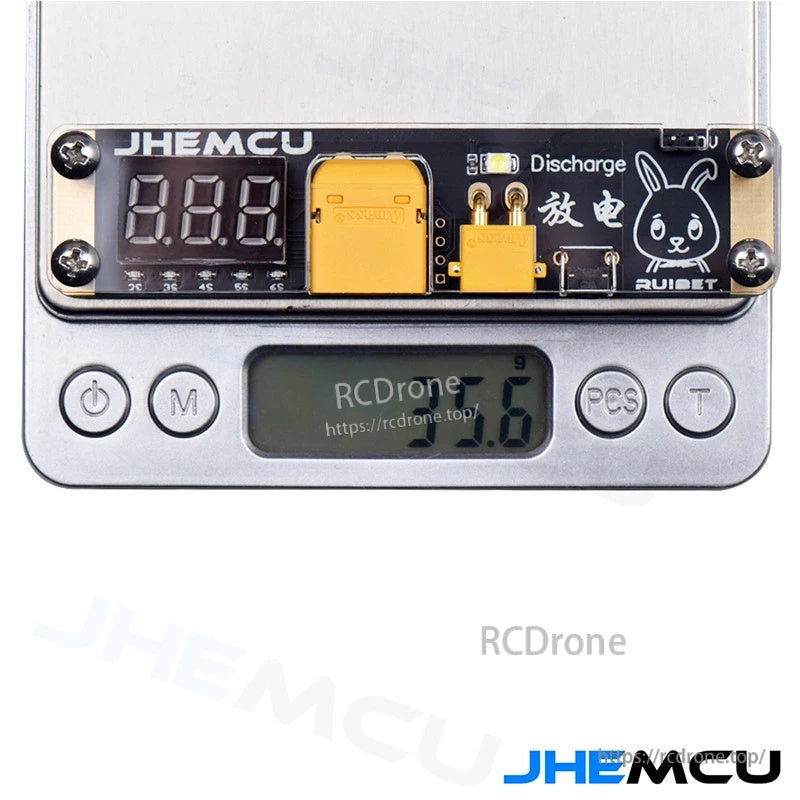

| وزن | 35.8 گرم |

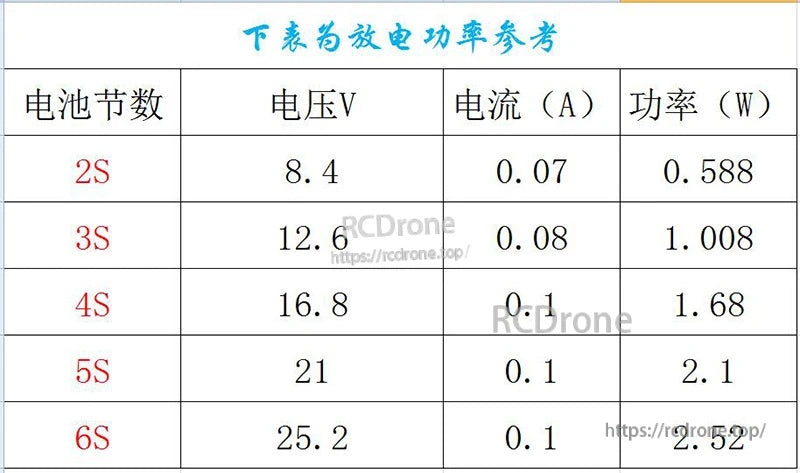

مرجع توان تخلیه
| سلولها | ولتاژ (V) | جریان (A) | توان (W) |
| 2S | 8.4 | 0.07 | 0.588 |
| 3S | 12.6 | 0.08 | 1.008 |
| 4S | 16.8 | 0.1 | 1.68 |
| 5S | 21 | 0.1 | 2.1 |
| 6S | 25.2 | 0.1 | 2.52 |
محتویات شامل
- تخلیه LIPO x1
- 2P*2.کلاهک جامپر 54MM x1
روش استفاده
- نوع باتری و سلولها را تعیین کنید، سپس دکمه Button را فشار دهید تا سطح ولتاژ تخلیه مربوطه را انتخاب کنید.
- زمانی که LED روشن است، ماژول هنوز در حال تخلیه است. زمانی که LED خاموش میشود، تخلیه کامل است.
توجه: در حالت تخلیه 0V، مقدار نمایش ولتاژ را نادیده بگیرید تا زمانی که LED سفید خاموش شود و تخلیه به پایان برسد.
برای پشتیبانی از محصول و کمک به سفارش، با https://rcdrone.top/ تماس بگیرید یا به ایمیل [email protected].
جزئیات

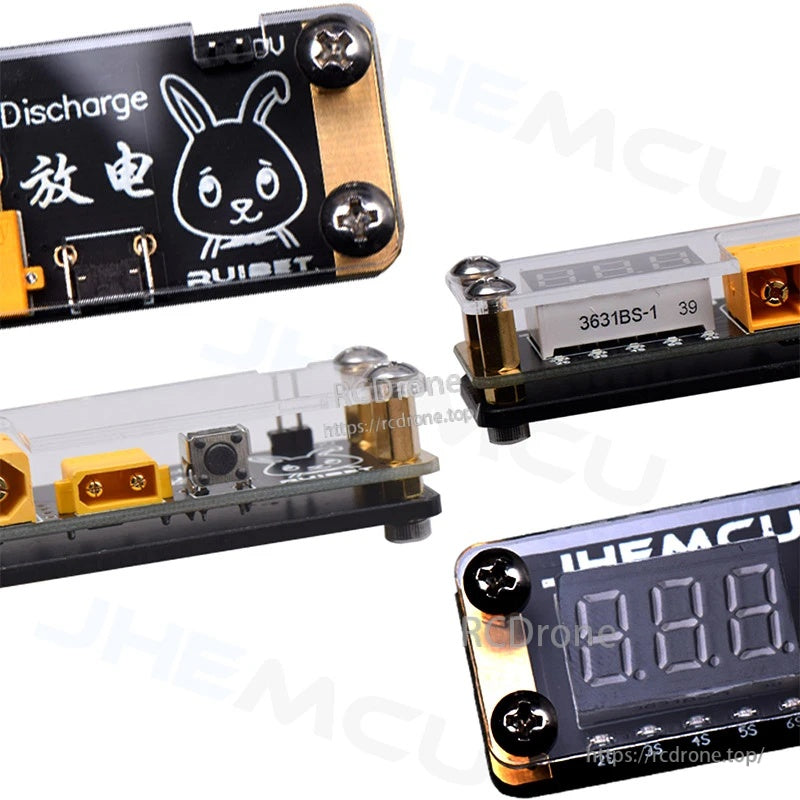

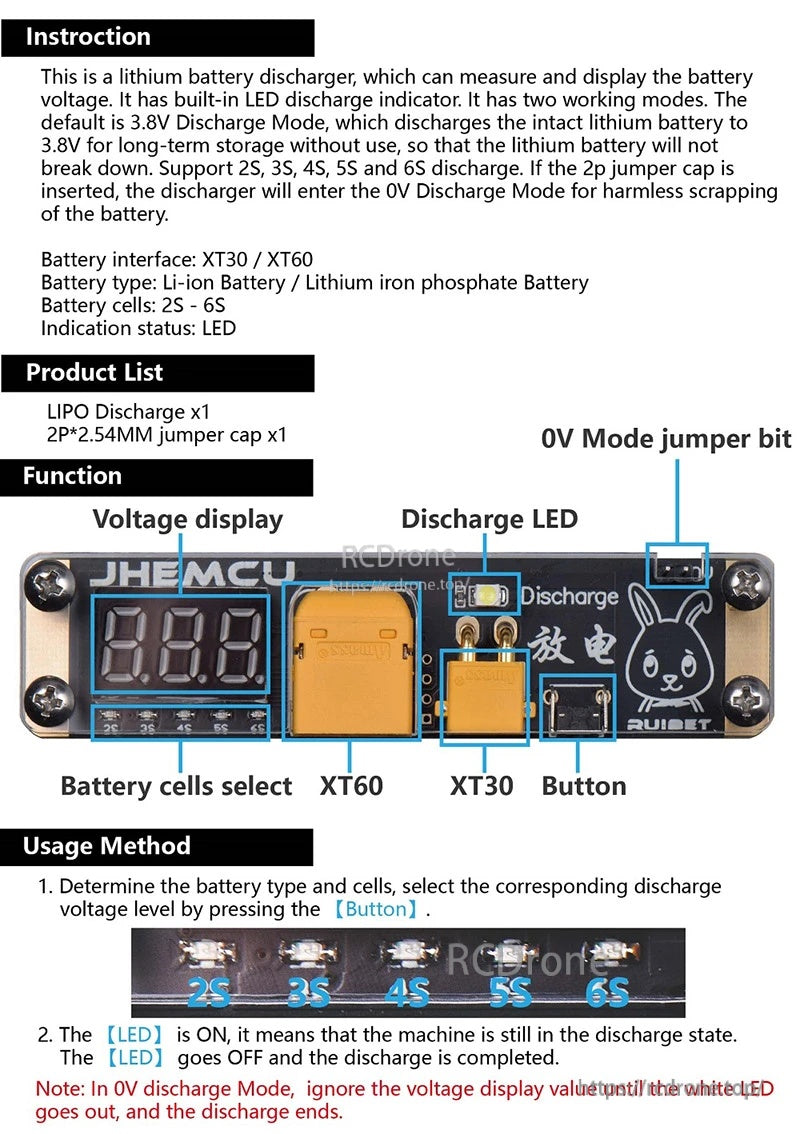

برچسبهای واضح روی برد، راهاندازی را ساده میکند: 2S–6S را انتخاب کنید، حالت تخلیه را انتخاب کنید و ولتاژ پک را در نمایشگر نظارت کنید.

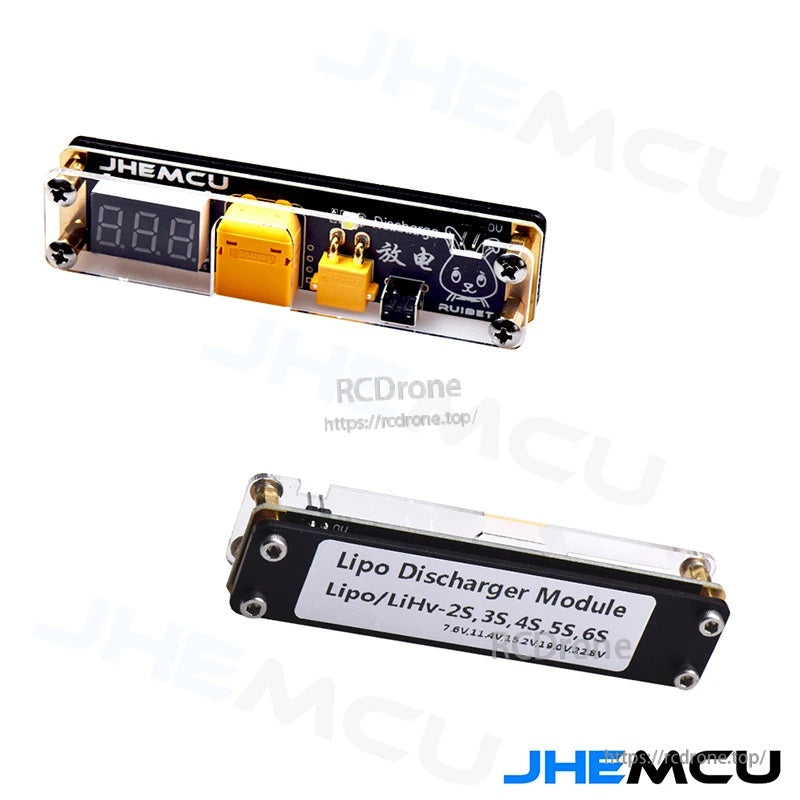

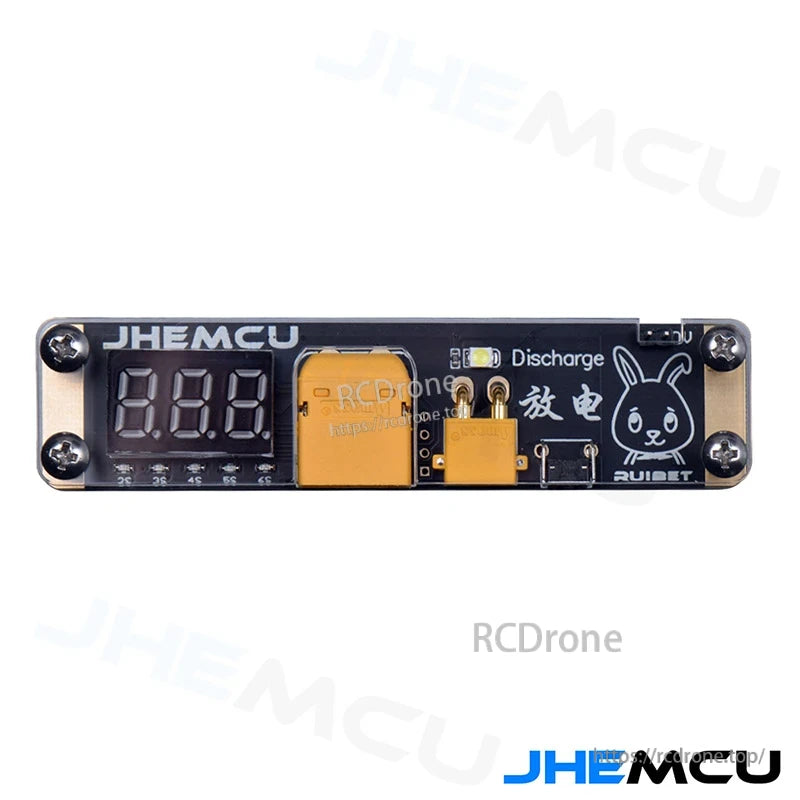

برد تخلیهکننده جمع و جور با نمایش ولتاژ 3 رقمی یکپارچه و رابطهای باتری XT30 و XT60.
ساخت سبک آن را برای بستهبندی در یک کیت میدانی یا جعبه ابزار آسان میکند.

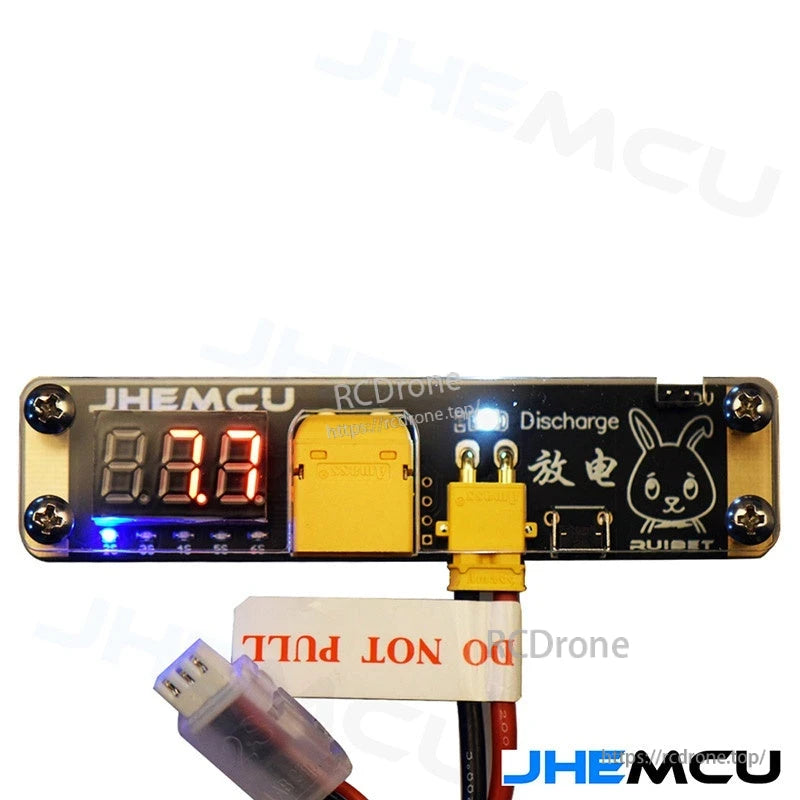

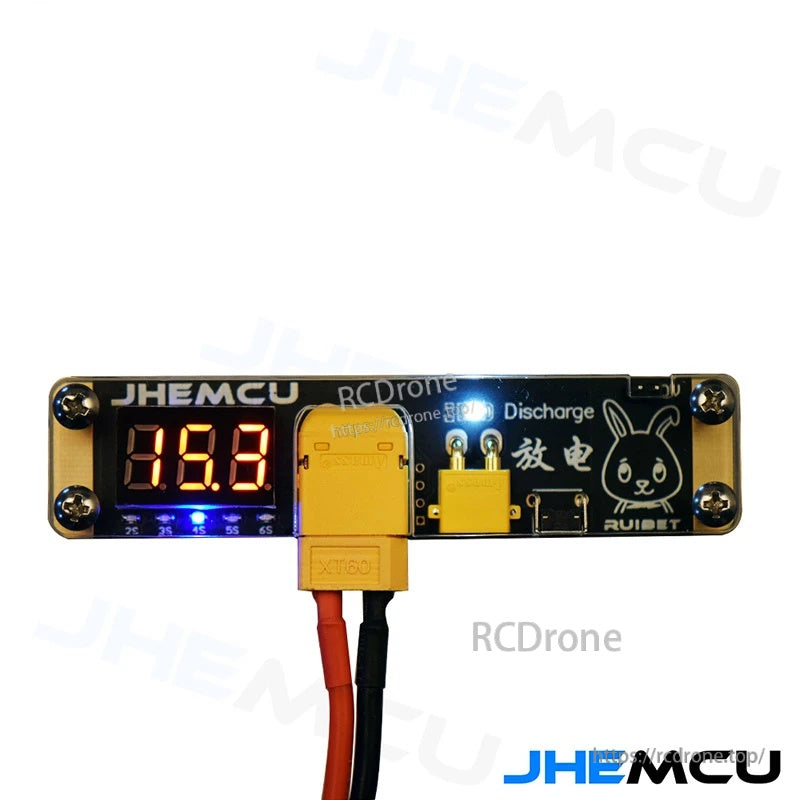

LED وضعیت نشاندهنده تخلیه فعال است در حالی که نمایشگر یک بررسی سریع ولتاژ را در یک نگاه ارائه میدهد.
از دکمه برای انتخاب سطح هدف برای پک خود قبل از شروع چرخه تخلیه استفاده کنید.

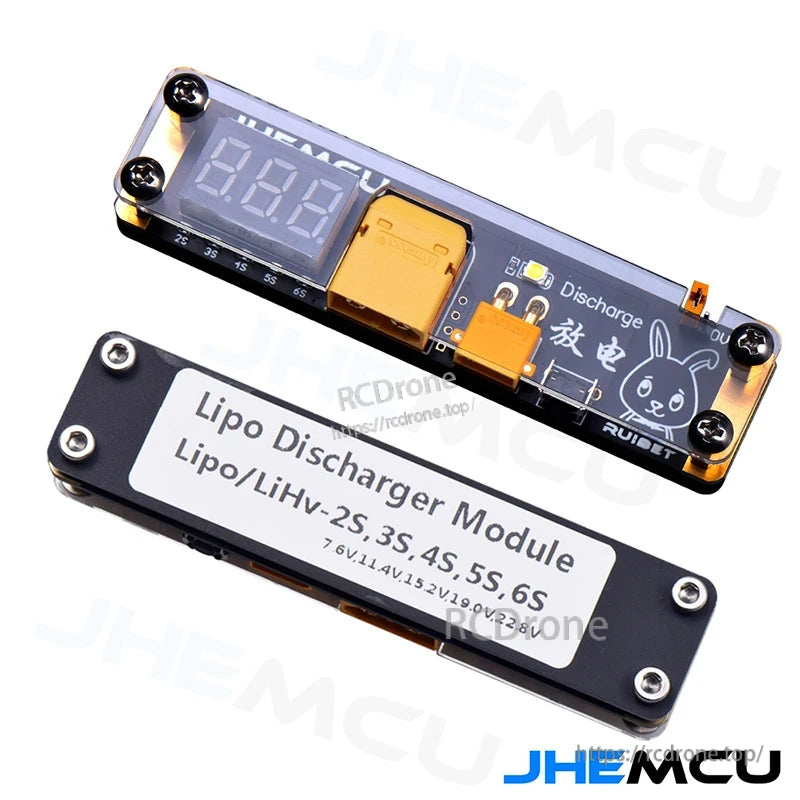

ولتاژهای مرجع چاپ شده بر روی بدنه به تأیید انتخاب صحیح تعداد سلول کمک میکند.
جریان و توان تخلیه معمولی بسته به تعداد سلولها متفاوت است؛ برای برآورد زمان تخلیه به جدول مراجعه کنید.
