فرستنده تصویر JHEMCU RuiBet Tran-3016W 5.8G 40 کانال 1.6 وات FPV با میکروفون، ورودی ۷-۲۶ ولت، کنترل IRC

JHEMCU

$39.00 USD

فروش فروخته شده

Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.

گزینه‌ها Tran-3016W 1.6W VTX 5.8G 2.5W VTX VTX30-800 800mW VTX VTX20-600 600mW VTX

تعداد

مشاهده جزئیات کامل

بررسی اجمالی

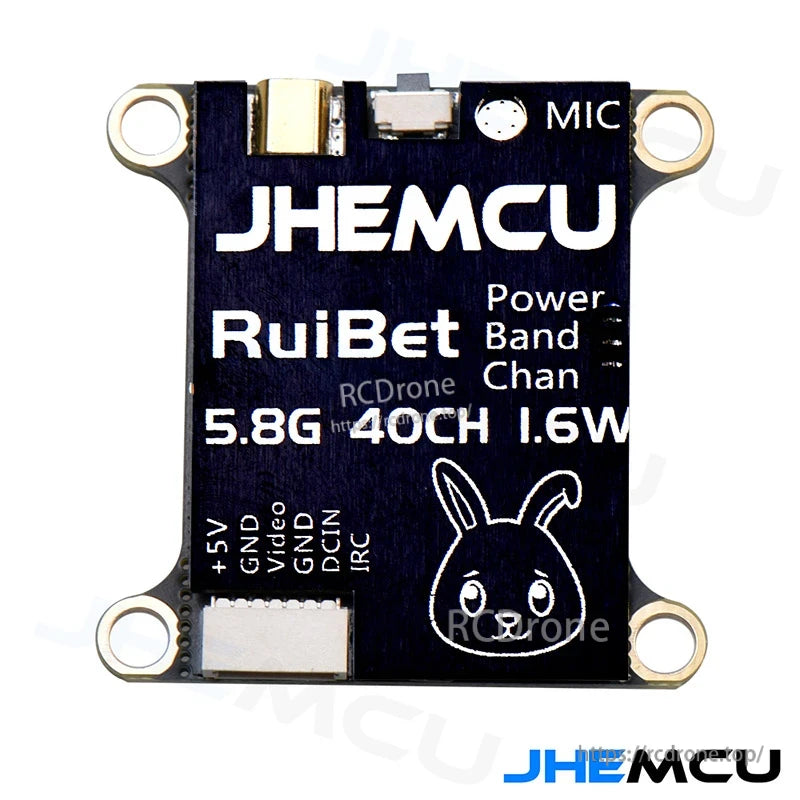

JHEMCU RuiBet Tran-3016W یک فرستنده ویدئویی آنالوگ FPV با فرکانس 5.8G است که با توان 1.6W و 40 کانال ارزیابی شده است. این دستگاه دارای میکروفن داخلی است و پدهایی برای +5V، ویدئو، چندین نقطه GND، DCIN (ورودی 7-26V) و IRC برای ادغام کنترل فراهم می‌کند.

ویژگی‌های کلیدی

فرستنده ویدئویی آنالوگ FPV با فرکانس 5.8G
مجموعه کانال 40CH (5 باند x 8 کانال)
سطوح توان: 25 / 200 / 400 / 800 / 1600 (برچسب MAX نشان داده شده است)
میکروفن داخلی
کنترل‌ها/شاخص‌های داخلی با برچسب: قدرت / باند / کانال
پد ورودی با برچسب: ورودی 7-26V (DCIN)

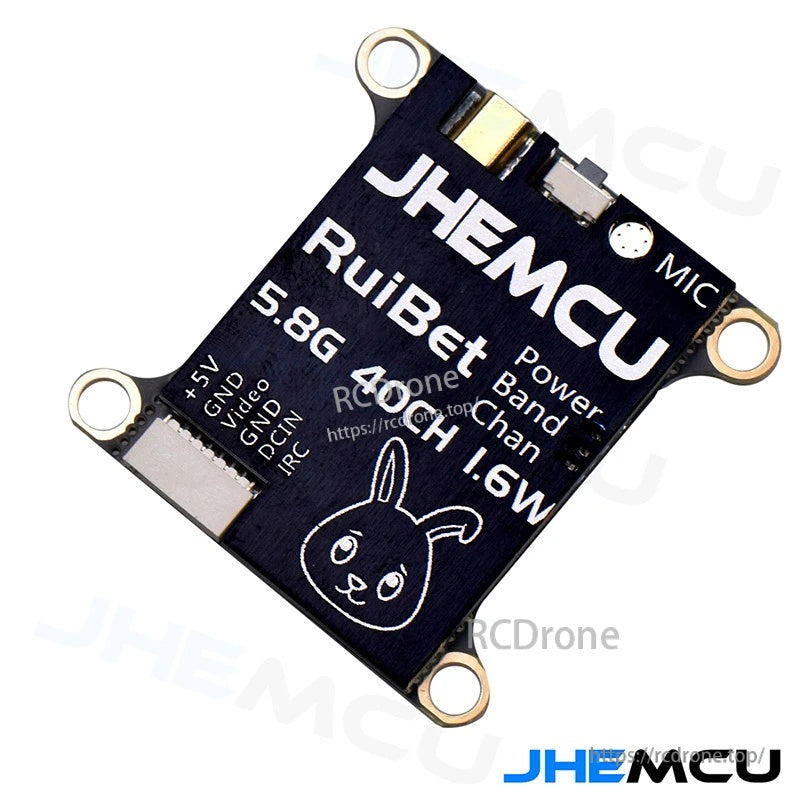

پدهای سیگنال/توان با برچسب: +5V، GND، ویدئو، GND، DCIN، IRC

مشخصات

برند	JHEMCU
سری	RuiBet
مدل	Tran-3016W
نوع	5.8G FPV VTX (فرستنده ویدئو)
کانال‌ها	40CH
توان (رتبه‌بندی شده)	1.6W
سطوح توان	25 / 200 / 400 / 800 / 1600 (حداکثر)
ورودی (DCIN)	7-26V
میکروفن داخلی	بله (میکروفن)

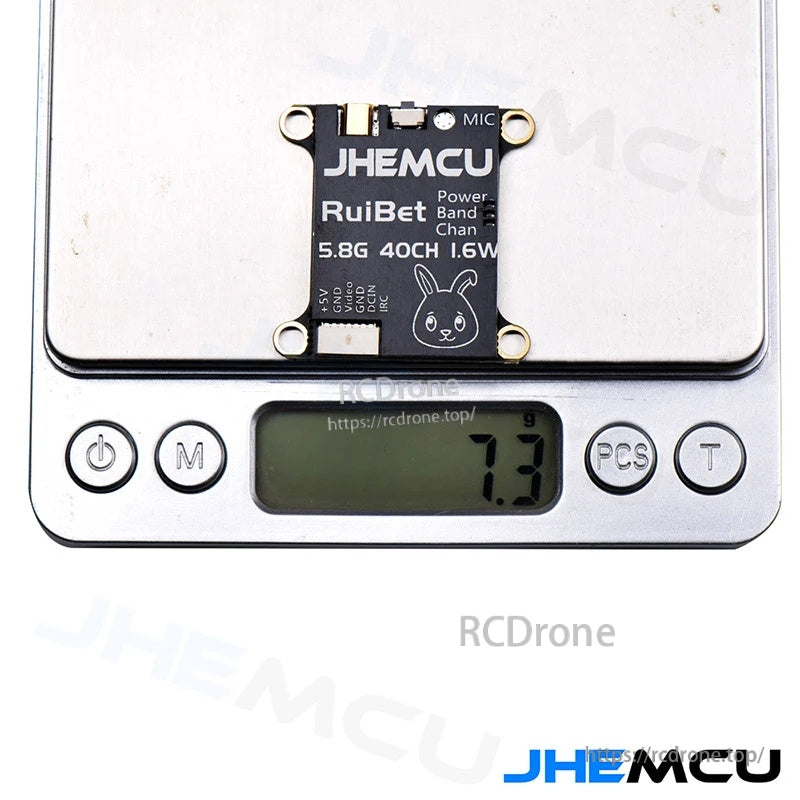

وزن اندازه‌گیری شده (نشان داده شده)	7.3 g

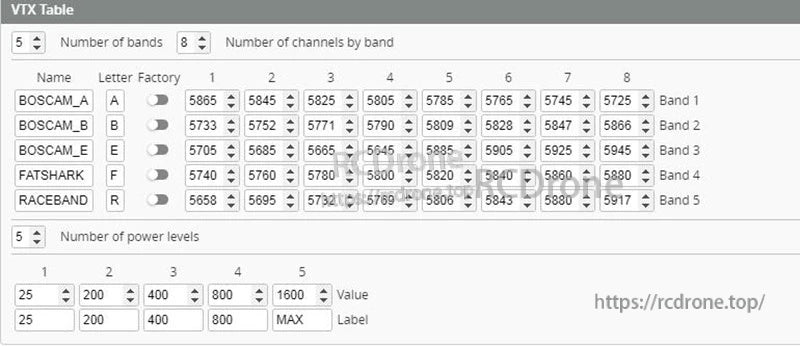

جدول کانال VTX (5 باند x 8 کانال)

باند	حرف	CH1	CH2	CH3	CH4	CH5	CH6	CH7	CH8
BOSCAM_A	A	5865	5845	5825	5805	5785	5765	5745	5725
BOSCAM_B	B	5733	5752	5771	5790	5809	5828	5847	5866
BOSCAM_E	E	5705	5685	5665	5645	5885	5905	5925	5945
FATSHARK	F	5740	5760	5780	5800	5820	5840	5860	5880
باند مسابقه	R	5658	5695	5732	5769	5806	5843	5880	5917

یادداشت‌های سیم‌کشی

برچسب‌های پد نشان داده شده بر روی VTX: +5V, GND, VIDEO, GND, DCIN (ورودی 7-26V), IRC.
دو مثال از سیم‌کشی نشان داده شده است: یکی برای زمانی که OSD کنترلر پرواز لازم است و دیگری برای زمانی که OSD کنترلر پرواز لازم نیست.
