سنسور لیدار Livox MID-40 (سری MID) ۹۰۵ نانومتر، اترنت، برد ۲۶۰ متر، میدان دید دایرهای ۳۸.۴ درجه، IP67
سنسور لیدار Livox MID-40 (سری MID) ۹۰۵ نانومتر، اترنت، برد ۲۶۰ متر، میدان دید دایرهای ۳۸.۴ درجه، IP67
Livox
در دسترس بودن پیکاپ بارگیری نشد
بررسی
Livox MID-40 یک سنسور LiDAR صنعتی در سری MID است که برای ادغام فشرده و تشخیص در فاصلههای طولانی طراحی شده است. این سنسور از لیزر 905 نانومتری (کلاس 1، IEC60825-1) با خروجی اترنت استفاده میکند و از همزمانسازی زمانی از طریق IEEE 1588-2008 (PTPv2) و PPS (Pulse Per Second) پشتیبانی میکند.
ویژگیهای کلیدی
- دامنه تشخیص (@ 100 klx): 90 متر @ 10% بازتابندگی؛ 130 متر @ 20% بازتابندگی؛ 260 متر @ 80% بازتابندگی
- زاویه دید: 38.4° دایرهای (Mid-40)
- نرخ نقطه: 100,000 نقطه/ثانیه (Mid-40)
- دقت دامنه (1σ @ 20 متر): 2 سانتیمتر
- دقت زاویهای: < 0.1 درجه؛ توصیف سری Mid دقت زاویهای تصادفی < 0.05°
- الگوهای اسکن غیر تکراری با پوشش FOV در حال افزایش به عنوان زمان ادغام افزایش مییابد
- محیطی: درجه IP67؛ دمای عملیاتی -4 فارنهایت تا 149 فارنهایت (-20 درجه سانتیگراد تا 65 درجه سانتیگراد)
ویدیوهای محصول
مشخصات
| مدل | Mid-40 |
| طول موج لیزر | 905 نانومتر |
| ایمنی لیزر | کلاس 1 (IEC60825-1) |
| دامنه تشخیص (@ 100 klx) | 90 متر @ 10% بازتابندگی 130 متر @ 20% بازتابندگی 260 متر @ 80% بازتابندگی |
| زاویه دید (FOV) | 38.4° دایرهای (Mid-40) 98.4° (افقی) x 38.4° (عمودی) (Mid-100) |
| دقت دامنه (1σ @ 20 متر) | 2 سانتیمتر (توجه 1) |
| دقت زاویهای | < 0.1 درجه |
| پراکندگی پرتو | 0.28° (عمودی) x 0.03° (افقی) |
| نرخ نقطه | 100,000 نقطه/ثانیه (Mid-40) |
| پوشش زاویه دید (FOV) | 20% @ 0.1 ثانیه، 68% @ 0.5 ثانیه، 93% @ 1 ثانیه (یادداشت 2) |
| نرخ هشدار کاذب (@ 100 klx) | < 0.01% (یادداشت 3) |
| دمای عملیاتی | -4 درجه فارنهایت تا 149 درجه فارنهایت (-20 درجه سانتیگراد تا 65 درجه سانتیگراد) |
| رتبه IP | IP67 (یادداشت 4) |
| توان | 10 وات معمولی (Mid-40) (یادداشت 5) |
| ولتاژ | 10 ~ 16 ولت DC (معمولی 12 ولت DC) |
| رابط | اترنت |
| همگامسازی دادهها | IEEE 1588-2008 (PTPv2)، PPS (پالس در ثانیه) |
| ابعاد | 88 x 69 x 76 میلیمتر (Mid-40) |
| وزن | تقریباً 760 گرم (Mid-40) |
| تاخیر دادهها | 2 میلیثانیه |
| یادداشتها |
1. در محیطی با دمای 25 درجه سانتیگراد با هدف (80% بازتابندگی) در فاصله 20 متر اندازهگیری شده است.نتیجه ممکن است تحت شرایط آزمایش مختلف متفاوت باشد. 2. برای اطلاعات بیشتر، به راهنمای کاربر مراجعه کنید. 3. نسبت هشدارهای کاذب تولید شده توسط نور محیطی در شرایط روز با روشنایی 100 klx. 4. فن عملیاتی با درجه IP55 ارزیابی شده است. 5. قدرت شروع، به ویژه در دماهای پایین، ممکن است به طور قابل توجهی بزرگتر از قدرت معمولی باشد. لطفاً برای اطلاعات دقیق به راهنماهای کاربر مراجعه کنید. |
کاربردها
- رباتیک موبایل
- لجستیک داخلی
- نقشهبرداری
- V2X
- سیستمهای امنیتی
برای سوالات مربوط به ادغام، کمک به مستندات یا پشتیبانی از سفارش، با [email protected] or تماس بگیرید https://rcdrone.top/.
راهنماها / دانلودها
جزئیات

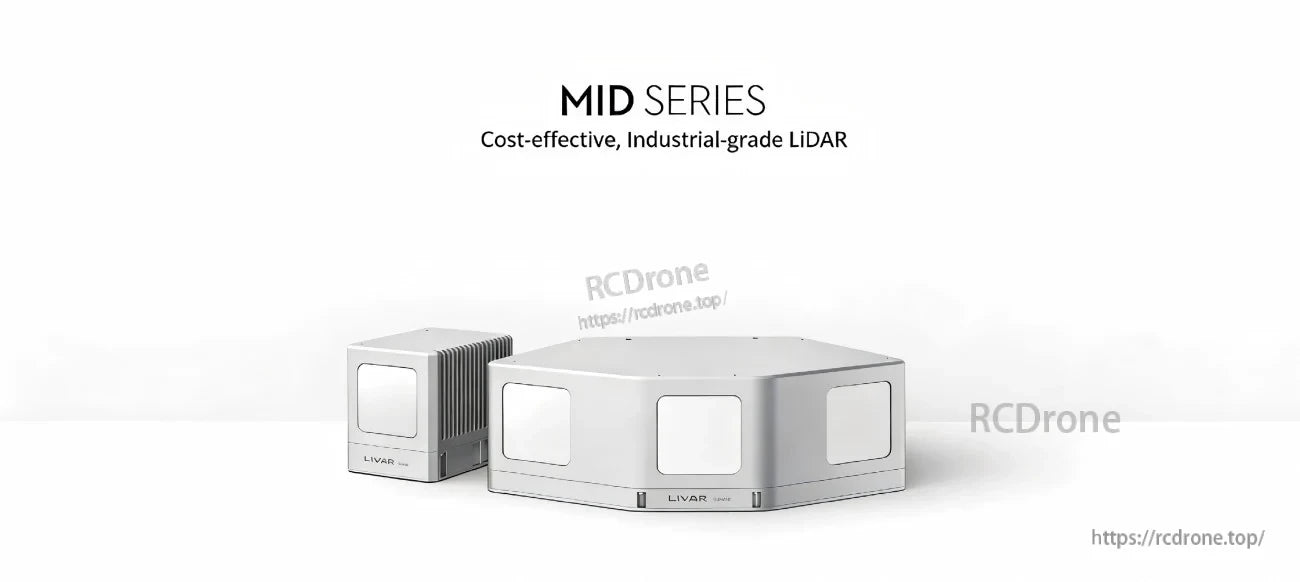

سری LiDAR MID جمع و جور طراحی شده برای ادغام OEM در رباتیک سیار، نقشهبرداری و حسگرهای صنعتی.

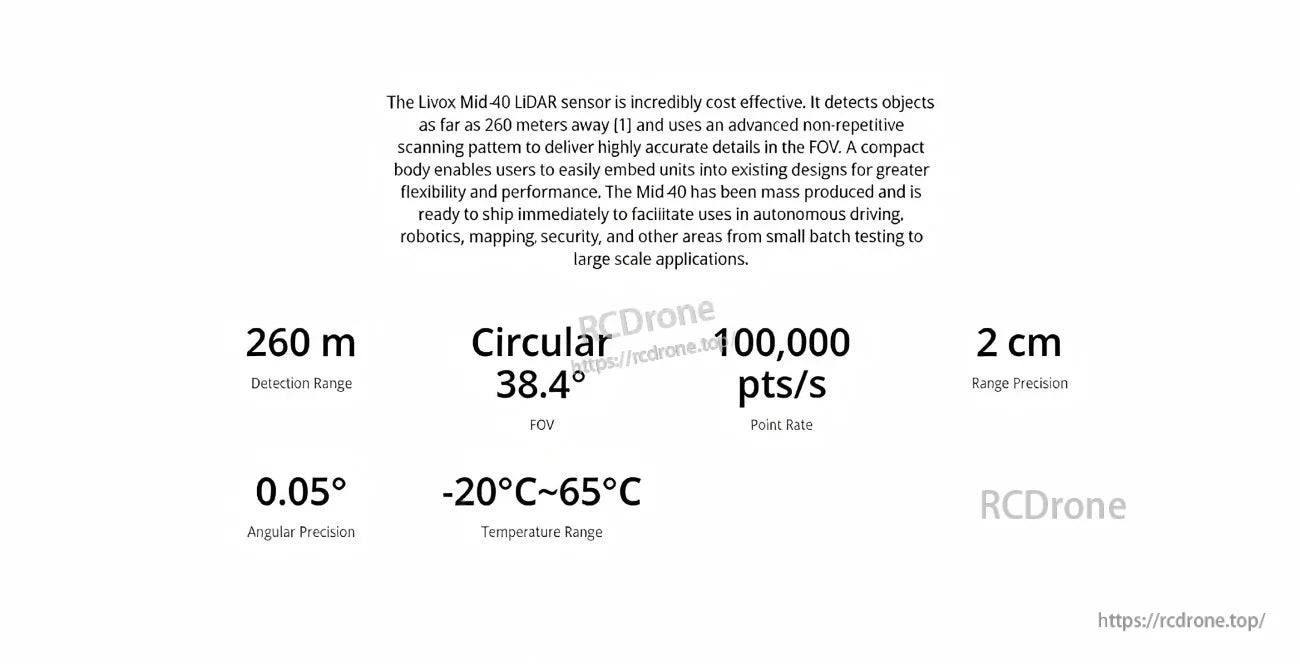

اعداد کلیدی عملکرد در یک نگاه—برد تشخیص طولانی، خروجی نقطه سریع و اندازهگیری در سطح سانتیمتر برای دادههای ۳ بعدی قابل اعتماد.

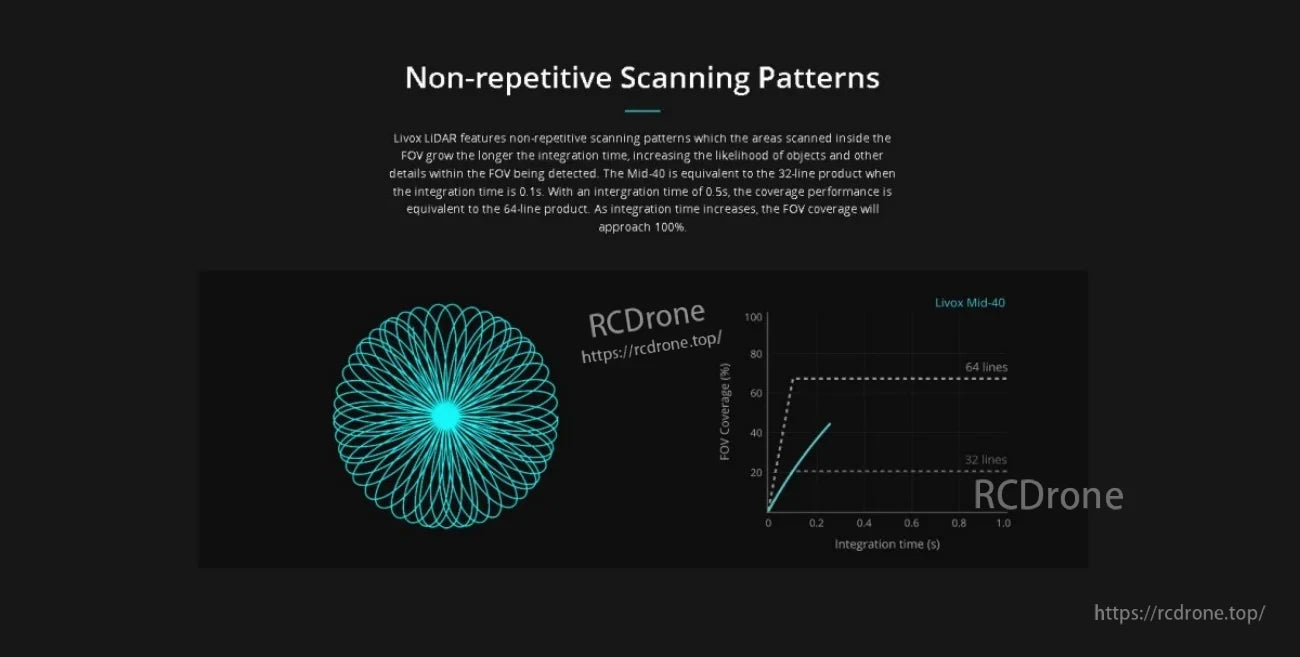

اسکن غیر تکراری پوشش FOV را در طول زمان بهبود میبخشد و به ضبط جزئیات بیشتر صحنه کمک میکند زیرا زمان ادغام افزایش مییابد.

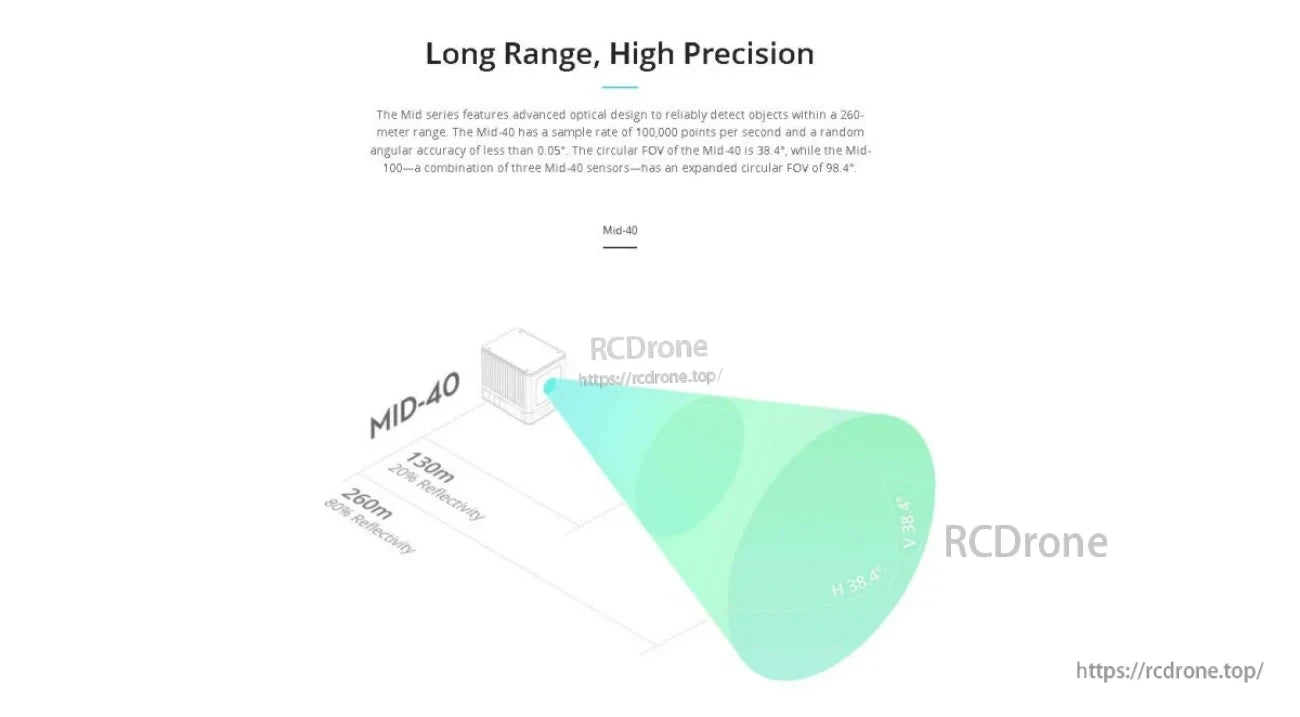

اندازهگیری با برد طولانی با یک میدان دید دایرهای وسیع از تشخیص موانع و نقشهبرداری در مناطق بزرگتر پشتیبانی میکند.
