نمای کلی

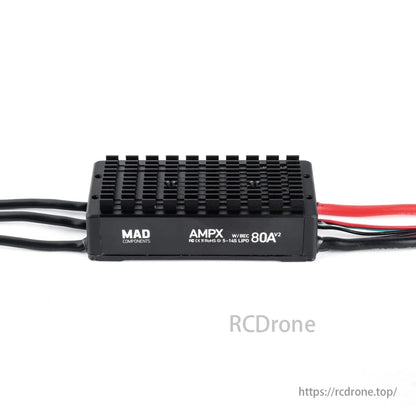

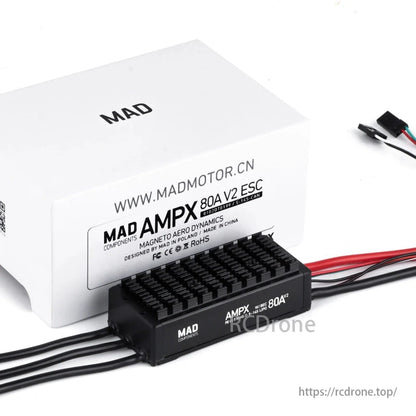

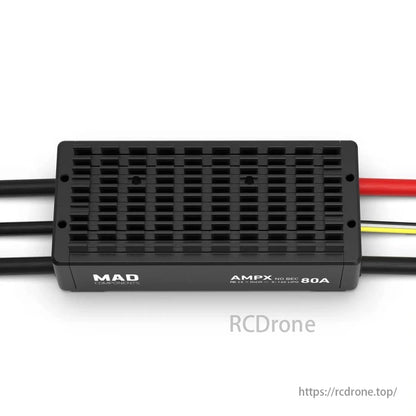

این دیوانه AMPX 80A (5-14S) پهپاد ESC یک است کنترل کننده سرعت الکترونیکی پرقدرت طراحی شده برای برنامه های کاربردی پهپاد، ارائه قابلیت اطمینان، کارایی و حفاظت استثنایی. پشتیبانی می کند باتری های 5-14S LiPo (16V-64V) و ویژگی ها ارتباط CAN، کنترل دوگانه دریچه گاز (RPM+CAN)، و یک طراحی ضد آب و گرد و غبار دارای استاندارد IP67. این ESC وارد می شود دو نسخه (V1.0 و V2.0)، با نسخه V2.0 دارای عملکرد پیشرفته و سازگاری سیستم عامل ارتقا یافته است.
ویژگی های کلیدی
- هندلینگ جریان پیوسته بالا: پشتیبانی می کند جریان پیوسته 80 آمپر با حداکثر جریان 84A.
- سازگاری با ولتاژ گسترده: با باتری های 5-14S LiPo (16V-64V).
- رابط ارتباطی CAN (V2.0): امکان تبادل بیدرنگ داده با کنترلکنندههای پرواز را فراهم میکند ولتاژ، جریان، دما و وضعیت عملیاتی.
- سیستم عامل قابل ارتقا (V2.0): بهروزرسانیها را برای عملکردهای پیشرفته اجازه میدهد.
- BEC یکپارچه (V2.0): فراهم می کند خروجی 5 ولت / 200 میلی آمپر برای نیازهای اضافی منبع تغذیه
- سطح حفاظت IP67: کاملا ضد آب، ضد گرد و غبار و مقاوم در برابر خوردگی.

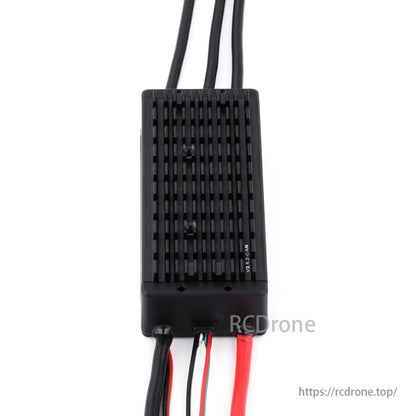

- طراحی خنک کننده بهینه: شامل الف هیت سینک آلومینیومی با راندمان بالا برای اتلاف حرارت عالی
- حفاظت از اضافه بار: راه اندازی مجدد خودکار نامحدود برای ایمنی بیشتر.
- کنترل دریچه گاز پیشرفته: پشتیبانی می کند RPM + CAN حالت دریچه گاز دوگانه.
- نصب راحت: یکپارچه شده است نصب سوراخ پیچ اطمینان از نصب آسان بدون در نظر گرفتن دو طرف جلو و عقب.
توابع حفاظتی
- حفاظت از اتصال کوتاه: در صورت اتصال کوتاه به طور خودکار خروجی را خاموش می کند. برق باید دوباره اعمال شود تا عملکرد عادی بازگردد.
- حفاظت از غرفه: اگر توقف موتور تشخیص داده شود، دریچه گاز باید قبل از شروع مجدد به صفر تنظیم شود.
- حفاظت ولتاژ: اگر ESC ولتاژ را تشخیص دهد زیر 16 ولت یا بالاتر از 64 ولت، زنگ هشدار را منتشر می کند و پرواز را غیرفعال می کند.
- حفاظت در برابر دما:
- در 125 درجه سانتی گراد، ESC توان خروجی را تا 50% کاهش می دهد.
- در 140 درجه سانتی گراد، ESC به طور کامل خاموش می شود.
- خروجی معمولی هنگامی که دما کاهش می یابد بازیابی می شود 80 درجه سانتی گراد.
- حفاظت دریچه گاز: اگر ESC تشخیص دهد از دست دادن سیگنال دریچه گاز برای بیش از 2 ثانیه، برق را قطع می کند و پس از بازیابی سیگنال آن را بازیابی می کند.
- حفاظت از راه اندازی: اگر موتور در داخل راه اندازی نشود 10 ثانیه، برای جلوگیری از آسیب، ESC خاموش می شود.
- تنظیم کالیبراسیون دریچه گاز: الف MI SO صدا تنظیم موفقیت آمیز برد دریچه گاز را تایید می کند.
مشخصات فنی
پارامتر | ارزش |
---|---|
مدل | AMPX 80A ESC |
باتری پشتیبانی شده | 5-14S LiPo (16V-64V) |
خروجی BEC (فقط V2.0) | 5 ولت / 200 میلی آمپر |
ولتاژ سیگنال ورودی PWM | 3.3 ولت / 5 ولت (سازگار) |
سطح حفاظت | IP67 (ضد آب و گرد و غبار) |
جریان پیوسته | 80A |
اوج جریان (5 ثانیه) | 84A |
عرض پالس دریچه گاز | 1050us-1940us (پشتیبانی از کالیبراسیون دریچه گاز) |
خروجی سیگنال خطا | پشتیبانی می شود |
CAN Communication (فقط V2.0) | پشتیبانی می شود |
حفاظت از مدار کوتاه فاز | پشتیبانی می شود |
دمای عملیاتی | -20 تا 65 درجه سانتی گراد |
ابعاد (Lدبلیوح) | 79.6 × 36 × 23.5 میلی متر |
وزن (به استثنای سیم) | تقریبا 190 گرم |
سیم برق / طول سیم | 12AWG / 800mm |
سیم موتور / طول سیم | 12AWG / 150mm |
طول سیم سیگنال | 1000 میلی متر |
راهنمای اتصال ESC
- سیم سیاه: سیم زمین
- سیم سفید: سیم سیگنال دریچه گاز
- سیم زرد: سیم سیگنال خطا
- سیم نارنجی: سیم سیگنال RPM (فقط V2.0)
- سیم قرمز: CANH (فقط V2.0)
- سیم سبز: CANL (فقط V2.0)
راهنمای عیب یابی
مشکل | زنگ هشدار | علت | راه حل |
---|---|---|---|
موتور روشن نمی شود | بوق بیپ بیپ … | دریچه گاز روی صفر نیست | دریچه گاز را به پایین تنظیم کنید |
ولتاژ زیر 16 ولت | بوق بیپ… هر ثانیه | ولتاژ باتری خیلی کم است | از باتری کاملا شارژ شده استفاده کنید |
ولتاژ بالای 64 ولت | بوق بیپ… هر ثانیه | ولتاژ باتری خیلی بالاست | از باتری مناسب استفاده کنید |
دما بیش از 125 درجه سانتیگراد است | بوق بیپ بیپ بیپ … | گرمای بیش از حد ESC | ESC را در یک منطقه تهویه شده خنک کنید |
اتصال کوتاه شناسایی شد | بوق بیپ بیپ بیپ … | اضافه بار | پروانه مناسب را جایگزین کنید |
برنامه های کاربردی
- ساخت پهپادهای حرفه ای
- مسابقات FPV و سبک آزاد
- پهپادهای عکاسی و فیلمبرداری هوایی
- پهپادهای صنعتی و سنگین
- هواپیماهای بال ثابت و VTOL
ایمنی و انطباق
- از مقررات پرواز محلی پیروی کنید برای عملیات قانونی پهپاد
- کاربران باید بالای 18 سال سن داشته باشند و دانش فنی عملیات ESC را داشته باشد.
- دست و بدن را دور نگه دارید از پروانه در حین کار
- تمام اتصالات را تأیید کنید قبل از پرواز برای اطمینان از ایمنی
جزئیات
AMPX 80A ESC با پشتیبانی از سلول های لیتیوم 5-14S، حفاظت چندگانه را ارائه می دهد.از ویژگیهای آن میتوان به پاسخ سریع، سازگاری خوب، چرخش آزاد همزمان و ضد آب IP67 اشاره کرد. عملکردهای حفاظتی مدارهای کوتاه، توقف، ولتاژ، دما، افت گاز، راه اندازی و تنظیمات کالیبراسیون را پوشش می دهند. جریان پیوسته 80 آمپر با محدودیت 84 آمپر است.

AMPX 80A ESC دارای ابعاد 79.6x36x23.5 میلی متر، حفاظت IP67 و سلول های LiPo 5-14S است. این شامل محافظت های مختلفی مانند کاهش دریچه گاز، توقف موتور و دما است. عیب یابی مسائلی مانند خرابی استارت موتور و مشکلات ولتاژ را پوشش می دهد. سلب مسئولیت استفاده دقیق و رعایت قانونی را برای عملکرد ایمن توصیه می کند.
