MAD BLHELI_32 / AM32 70A 2-8S هواپیماهای بدون سرنشین ESC
MAD BLHELI_32 / AM32 70A 2-8S هواپیماهای بدون سرنشین ESC
MAD
در دسترس بودن پیکاپ بارگیری نشد
نمای کلی
این دیوانه BLHeli_32 / AM32 70A 2-8S پهپاد ESC یک است کنترل کننده سرعت الکترونیکی با کارایی بالا برای کاربردهای پهپادهای پرقدرت طراحی شده است. مجهز به یک پردازنده 32 بیتی STM32G071، این ESC تضمین می کند پاسخ فوق العاده سریع، کنترل موتور صاف، و حفاظت در برابر جریان اضافه. با پشتیبانی از سیگنال های درایو DSShot، MultiShot، OneShot و PWM، انعطاف پذیری استثنایی را برای سازندگان هواپیماهای بدون سرنشین فراهم می کند. پیشرفته تکنولوژی ماسفت و خازن های ESR کم راندمان و پایداری حرارتی را بیشتر افزایش می دهد.
ویژگی های کلیدی
- هندلینگ با توان بالا: پشتیبانی می کند پیوسته 70A جاری با حداکثر جریان 110 آمپر (5 ثانیه).
- سازگاری با ولتاژ گسترده: با 2-8S باتری LiPo.
- پردازنده 32 بیتی با کارایی بالا: استفاده می کند STM32G071 برای کنترل دقیق و پاسخ سریع
- سیگنال های درایو پیشرفته: پشتیبانی می کند DSShot150/300/600/1200، MultiShot، OneShot و PWM.
- پشتیبانی از تله متری: بازخورد بلادرنگ در مورد پارامترهای ESC ارائه می دهد.
- یکپارچه سازی سنسور جریان: امکان نظارت بر مصرف برق را فراهم می کند.
- طراحی PCB بادوام: ویژگی ها PCB مسی 8 لایه 4+4+3OZ برای اتلاف حرارت عالی
- نشانگرهای LED RGB: نور قابل تنظیم برای نشان دادن وضعیت.
توابع حفاظتی
- حفاظت در برابر جریان بیش از حد: از کشش بیش از حد جریان جلوگیری می کند و از قطعات محافظت می کند.
- حفاظت از اتصال کوتاه: با تشخیص اتصال کوتاه به طور خودکار خاموش می شود.
- حفاظت ولتاژ: در صورت کم یا زیاد بودن ولتاژ ورودی از عملکرد جلوگیری می کند.
- حفاظت در برابر دما: خروجی را در دماهای بالا کاهش می دهد و در صورت ادامه گرمای بیش از حد خاموش می شود.
- حفاظت از راه اندازی: با جلوگیری از افزایش ناگهانی برق، راه اندازی ایمن موتور را تضمین می کند.
مشخصات فنی
| پارامتر | ارزش |
|---|---|
| مدل | MAD BLHeli_32 / AM32 70A ESC |
| اندازه | 35 × 18 × 5 میلی متر |
| وزن | 7.1 گرم |
| جریان پیوسته | 70A |
| اوج جریان (5 ثانیه) | 110A |
| ولتاژ ورودی | 2-8S LiPo |
| پردازنده | STM32G071 |
| خروجی BEC | خیر |
| پشتیبانی سیگنال درایو | DSShot150-1200 / MultiShot / OneShot / PWM |
| سنسور جریان | پشتیبانی می شود |
| تله متری | پشتیبانی می شود |
| نسخه سیستم عامل | BLHeli_32.X |
سفت افزار و سازگاری
- سیستم عامل BLHeli_32، پشتیبانی کامل تنظیم پارامتر ESC از طریق کنترلر پرواز
- سازگار با Betaflight 3.2.0 و بالاتر.
- ترمز احیا کننده (Damped Light) برای کندتر شدن سرعت موتور.
راهنمای اتصال ESC
- BAT+ / BAT- (2-8S): ورودی برق
- سیگنال: ورودی کنترل دریچه گاز
- تله متری: انتقال داده ها به کنترلر پرواز.
- زمین: اتصال زمین مشترک
برنامه های کاربردی
- هواپیماهای بدون سرنشین مسابقه ای FPV
- ساخت کوادکوپتر فری استایل
- برنامه های پهپاد پرقدرت
- رباتیک و پروژه های آزمایشی پهپاد
ایمنی و انطباق
- از رعایت مقررات پرواز محلی اطمینان حاصل کنید.
- مناسب برای کاربران باتجربه پهپاد بالای 18 سال.
- قبل از روشن کردن، تمام اتصالات را بررسی کنید.
جزئیات

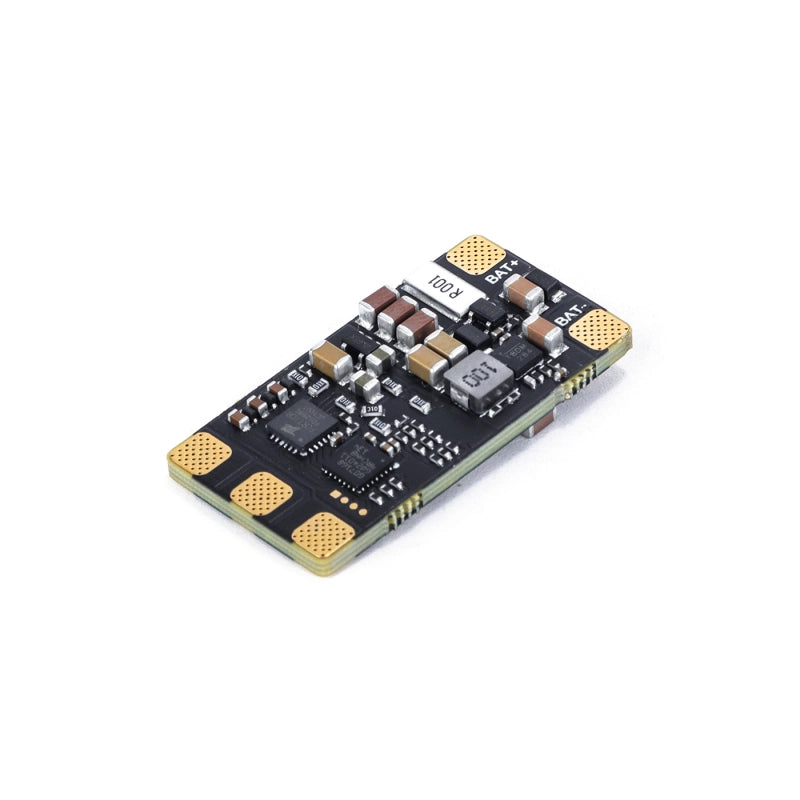

MAD Components 70A ESC دارای پردازنده STM32G071، 11 خازن TDK، ماسفت های Infineon و PCB ضخیم برای عملکرد بالا است. از داده های ولتاژ/جریان برگشتی، سفارشی سازی LED RGB پشتیبانی می کند. پرواز صاف را با واکنش فوق العاده با سرعت بالا و قابلیت جریان اضافه قوی تضمین می کند.
سیستم عامل BLHeli_32 از سیگنال های درایو Dshot150/300/600/1200/MultiShot/OneShot/PWM پشتیبانی می کند. از ویژگی های این گوشی می توان به پردازنده STM32G071، جریان پیوسته 70 آمپر، حداکثر جریان 110 آمپر و پشتیبانی از Betaflight 3.20+ اشاره کرد. اندازه 35 * 18 * 5 میلی متر، وزن 7.18 گرم، با کنترل دقیق و توانایی ضد تداخل قوی است.
