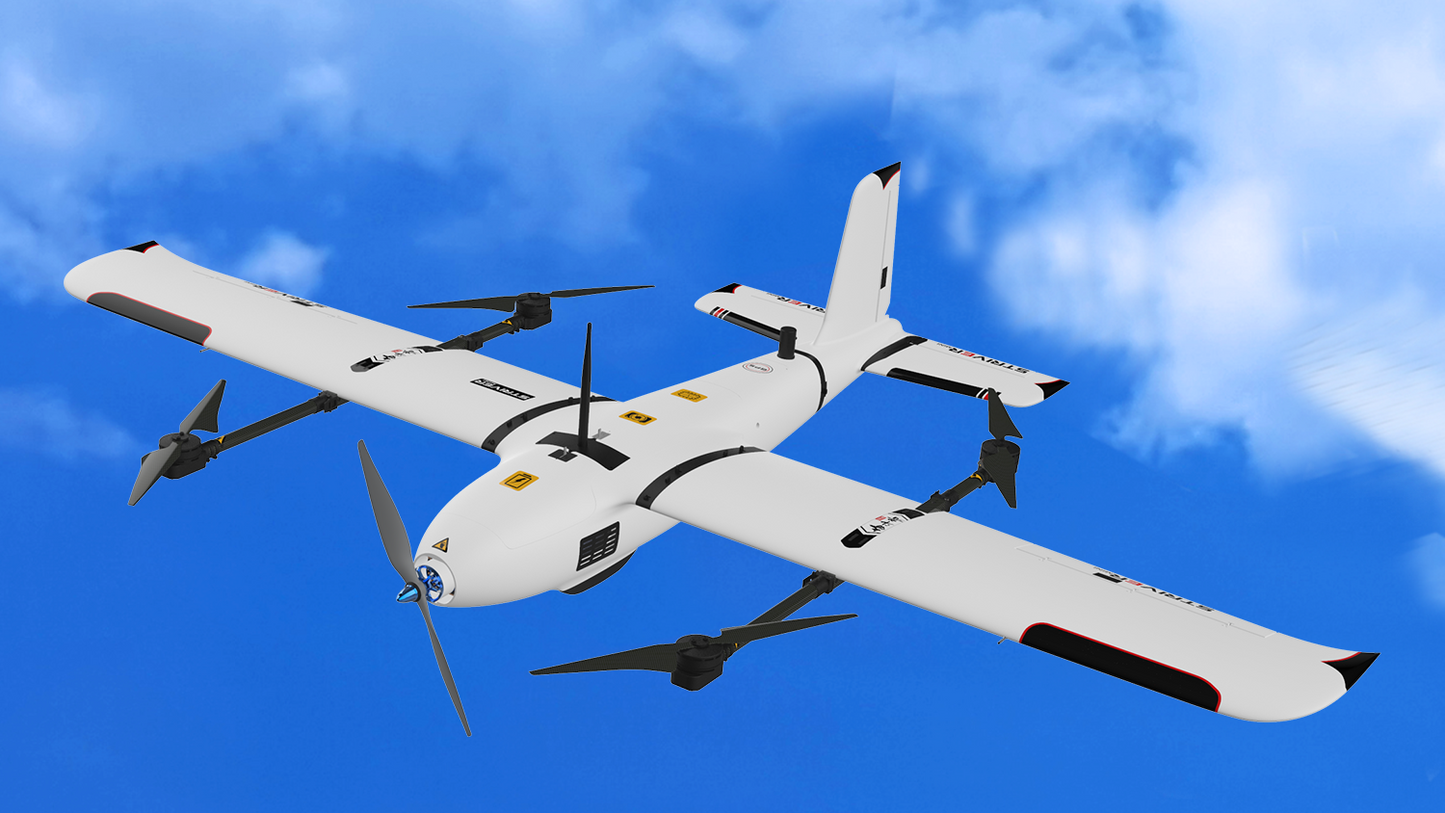

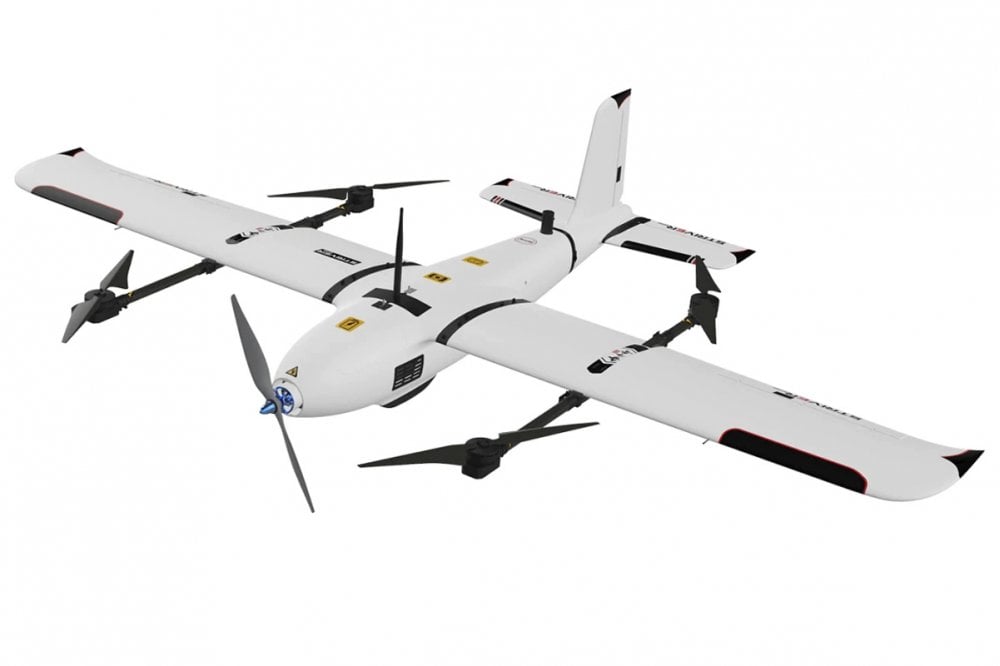

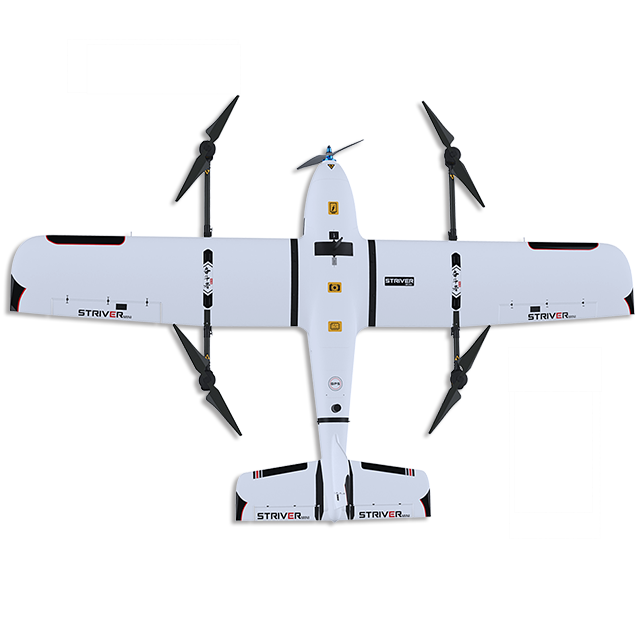

ion TRIVER mini VTOL یک بال ثابت برخاست و فرود عمودی است. این ویژگی ایمنی و عملی جنگنده را به ارث می برد. تیم MFE تمام تلاش خود را برای صیقل دادن مکرر در زمینه های پایداری پرواز، پیکربندی نیرو، و آزادسازی سریع انجام داد.

مشخصات کلیدی: پهپاد Makeflyeasy Striver VTOL دارای طول بال 2100 میلی متر و حداکثر وزن برخاست حدود 7.44 کیلوگرم است که از موادی مانند EPO، EVA، فیبر کربن و پلاستیک های مهندسی استفاده می کند.

Striver mini VTOL در کل یک شکل کارآمد را اتخاذ می کند. افزایش نیروی بالابر به طور قابل توجهی کاهش می یابد و راندمان پرواز بالا است.

ساختارهای جعبه تعبیه شده به طور جامع استحکام ساختاری و سفتی بدنه هواپیما را از طریق طراحی مبتنی بر آزمایش اضافه بار افزایش می دهند.

پهپاد بال ثابت دارای طراحی بدون ابزار و جداسازی سریع بالها و دم خود است که امکان کاهش مراحل نصب و زمان مونتاژ سریعتر را فراهم می کند. علاوه بر این، پوشش داخلی جعبه بسته بندی از فوم EPS با بزرگنمایی بالا ساخته شده است.

طراحی داخلی بدنه دارای یک شیار سیم و بافل قابل جابجایی است که امکان نصب آسان سیم را فراهم می کند و از کابل کشی مختصر و کارآمد در داخل کابین اطمینان می دهد.

پایه موتور روی سر دستگاه از پلاستیک آلیاژی PC ساخته شده است که مقاومت بسیار خوبی در برابر ضربه ایجاد می کند. علاوه بر این، ESC (کنترل کننده سرعت الکترونیکی) دارای طراحی یکپارچه با حداکثر اندازه پشتیبانی شده 71mm x 38mm است.

نگهدارنده باتری از برد کامپیوتری سبک وزن ساخته شده است که از طریق پردازش CNC با ماشینکاری دقیق ساخته شده است و مقاومت بسیار خوبی در برابر ضربه ایجاد می کند. آرایش سلولی منطقی طراحی شده است و اتصال و بازکردن آن را آسان می کند.

دریچه در این پهپاد VTOL برای قرار دادن یک آنتن انتقال دیجیتال قابل جابجایی طراحی شده است که نصب یا جدا کردن آن را در صورت نیاز آسان می کند.

لوله فیبر کربنی کمکی دارای مکانیزم آزادسازی سریع بدون ابزار است که امکان بارگیری بدون زحمت محموله های سنگین تر را فراهم می کند.

این هواپیما دارای طراحی سکوی باز برای کابین کنترل پرواز خود است که امکان ادغام یکپارچه با سیستم های کنترل پرواز منبع باز و تجاری را فراهم می کند. پانل مرکزی استفاده از فضای چیدمان را بهینه می کند، سازماندهی و جهت سیم را برای افزایش کارایی بهینه می کند.

موقعیت آنتن PPK در پشت محفظه ماژول GPS رزرو شده است که امکان نصب آسان و افزایش دقت داده های موقعیت یابی (POS) را فراهم می کند.

این هواپیما دارای کانکتورهای 9 پین + 2 پین با جریان بالا با درجه صنعتی قابل سفارشی سازی روی بدنه است. علاوه بر این، لولای اتصال ایررون هم دقت و هم دوام اجرای پرواز را افزایش می دهد.

بازوی روتور VTOL دارای ساختار تقویت شده با برچسب های 3M است که استحکام آن را افزایش می دهد. بازو دارای یک لوله مربع فیبر کربن 20 میلی متری است که دقیقاً در لوله های کربنی اصلی و کمکی بال قرار می گیرد و ساختاری قوی و یکپارچه ارائه می دهد.

قاب هواپیما دارای یک مکانیسم تاشو نوآورانه است که از لوله های مربعی و گرد ساخته شده از آلومینیوم تشکیل شده است که می توانند به سرعت مستقر شوند و با یک فشار محکم در جای خود قفل شوند. علاوه بر این، سطح تحت یک فرآیند آندایزینگ قرار می گیرد تا مقاومت در برابر سایش و مقاومت در برابر خوردگی را افزایش دهد.

پایه موتور بال دارای طراحی جعبه ای شکل یکپارچه است که به طور ایمن به ساختار بال فیبر کربن اصلی متصل می شود. این پیکربندی امکان نصب روتور بیرونی با حداکثر قطر 44 میلی متر را فراهم می کند.

پهپاد Striver VTOL دارای طراحی خلاقانه ای است که در آن کابین سروو در مرکز بال قرار دارد و امکان نصب کارآمد سیم ESC را فراهم می کند. علاوه بر این، ماژول سرعت سنج در داخل کابین یکپارچه شده است تا طول لوله فشار دینامیکی را به حداقل برساند.

یک کانکتور 9 پین با روکش طلا اتصال مکانیکی و الکتریکی هماهنگ بین دم و بدنه را تضمین می کند و در صورت تمایل امکان جداسازی بدون درز را فراهم می کند. سروو دم عمودی را می توان به راحتی جدا کرد و برای تعمیر و نگهداری راحت و جایگزینی دوباره سرهم کرد.

تثبیت کننده افقی دارای طراحی بدون ابزار و با باز شدن سریع است که با یک فشار به طور ایمن قفل می شود. باله‌های دم افقی چپ و راست مجهز به سیستم‌های کنترل مستقل هستند که توسط سرووهای دوگانه تغذیه می‌شوند.

اطلاعات محصول: قبل از نصب Makeflyeasy Striver نسخه VTOL، لطفاً به این سند مراجعه کنید. بیشتر اطلاعات مورد نیاز شما در داخل موجود است.

نمودار سیم‌کشی حالت VTOL دارای پیکربندی 4+1 است، با اجزایی از جمله موتورهای کشش جلو (5008KV380)، ESCها (40A و 80A)، سرعت سنج، سنسورهای دما و قطعات الکترونیکی مختلف مانند BEC. (5 ولت، 10 آمپر) و کنترلرهای سروو (M3، M5).

کیت قطعات یدکی برای Striver Mini VTOL پیکربندی: این کیت شامل بسته کابل برق، پایانه های بال و پروانه است.

هنگام کار با این پهپاد، اطمینان حاصل کنید که فاصله ایمن را از جمعیت و اشیاء خطرناک حفظ می کنید. علاوه بر این، از پرواز با پهپاد در شرایطی که تحت تأثیر الکل، احساس خستگی یا احساس ناراحتی ذهنی هستید، خودداری کنید.
