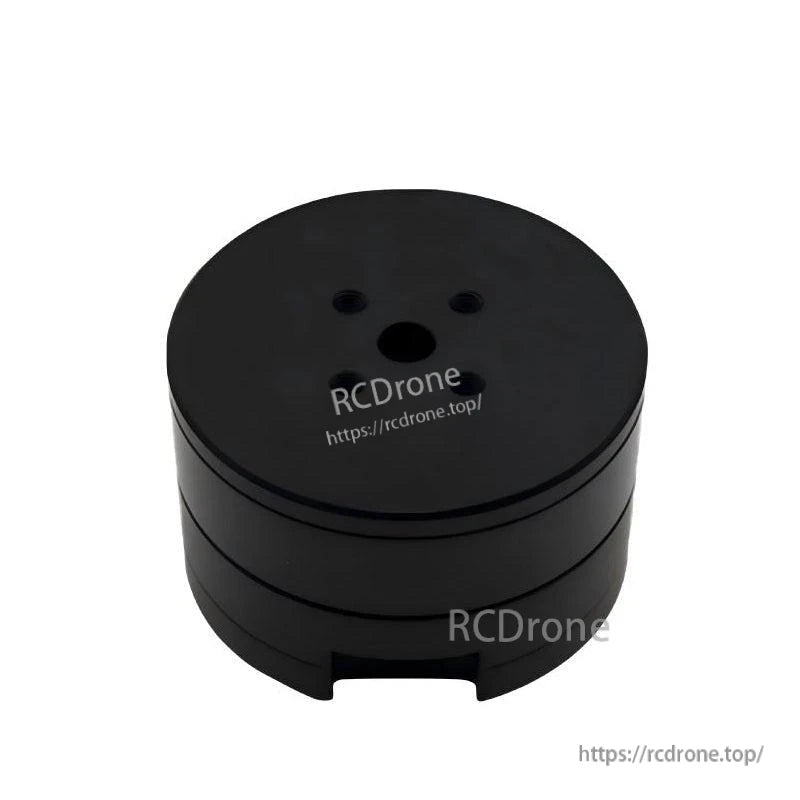

موتور MUWEIDU L3526، موتور سروو مینی ۱۲ ولت با انکودر ۱۵ بیتی، کنترل سرعت/موقعیت RS485 مناسب رباتیک
موتور MUWEIDU L3526، موتور سروو مینی ۱۲ ولت با انکودر ۱۵ بیتی، کنترل سرعت/موقعیت RS485 مناسب رباتیک
MUWEIDU
در دسترس بودن پیکاپ بارگیری نشد
بررسی
MUWEIDU L3526 موتور یک موتور سروو مینی در سری موتورهای DC بدون برس با سرعت پایین و دقت بالا است که برای کاربردهای درایو الکتریکی یکپارچه طراحی شده است و نیاز به عملکرد پایدار و روان دارد. این موتور از کنترل سرعت/موقعیت پشتیبانی میکند و از ارتباط RS485 استفاده میکند.
ویژگیهای کلیدی
- سری موتورهای DC بدون برس با دقت بالا و سرعت پایین (موتورهای سروو مینی)
- عملکرد پایدار و روان
- نظارت بر دمای موتور: بله
- مطابقت با الزامات کنترل موقعیت با دقت بالا و سرعت پایین
- طراحی چند مرحلهای روتور خارجی مسطح، گشتاور بالاتری را ارائه میدهد که برای کاربردهای محدود در فضا ایدهآل است
- ساختار بدون برس به همراه بلبرینگهای با عملکرد بالا، چرخش روانتر و عمر طولانیتری را تضمین میکند
- مقاومتهای آلیاژی با دقت بالا و انحراف دمای پایین، نمونهبرداری و کنترل جریان دقیق را تحقق میبخشند
- درایو کامل پل کامل سهفاز N-channel دارای مقاومت داخلی پایین و خروجی جریان بالا است
- پشتیبانی از سوئیچینگ بدون درز بین حالتهای کنترل گشتاور باز، سرعت و موقعیت
مشخصات
| مدل | L3526 |
| ولتاژ نامی | 12V |
| جریان نامی | 0.79A |
| قدرت اوج | 6.4W |
| گشتاور نامی | 0.05 N.m |
| گشتاور اوج | 0.۱۳ N.m |
| سرعت رتبهبندی شده | ۱۲۵۰ دور در دقیقه |
| انکودر | ۱۵ بیت |
| اینرسی روتور | ۵۸ گرم سانتیمتر² |
| نظارت بر دمای موتور | بله |
| حالتهای کنترل | سرعت/موقعیت |
| پروتکل ارتباطی | RS485 |
| ابعاد کلی | Φ۳۵ میلیمتر × ۲۶ میلیمتر |
| وزن | ۵۰ گرم |
کاربردها
- رباتهای انساننما
- بازوهای رباتیک
- اسکلتهای خارجی
- رباتهای چهارپا
- وسایل نقلیه AGV
- رباتهای ARU
راهنماها
برای راهنمایی در انتخاب، پشتیبانی از ادغام یا سوالات مربوط به مستندات، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.
جزئیات
موتورهای سروو مینی فشرده برای حرکات با دقت بالا و سرعت پایین طراحی شدهاند که در آنها عملکرد نرم و پایدار اهمیت دارد.

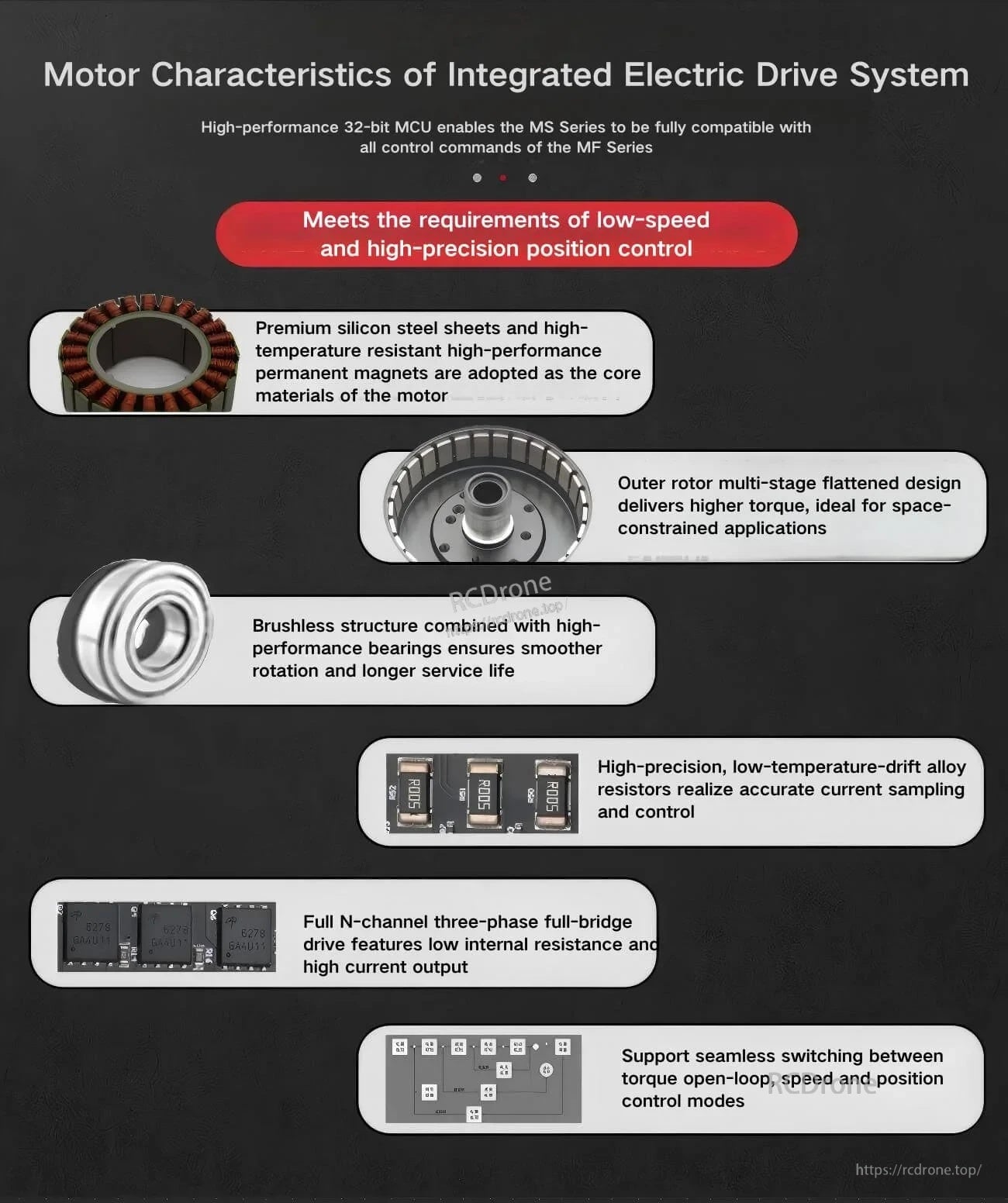

طراحی درایو یکپارچه شامل ساختار روتور خارجی، بلبرینگهای با کیفیت و حسگرهای جریان دقیق برای خروجی گشتاور کنترل شده است.

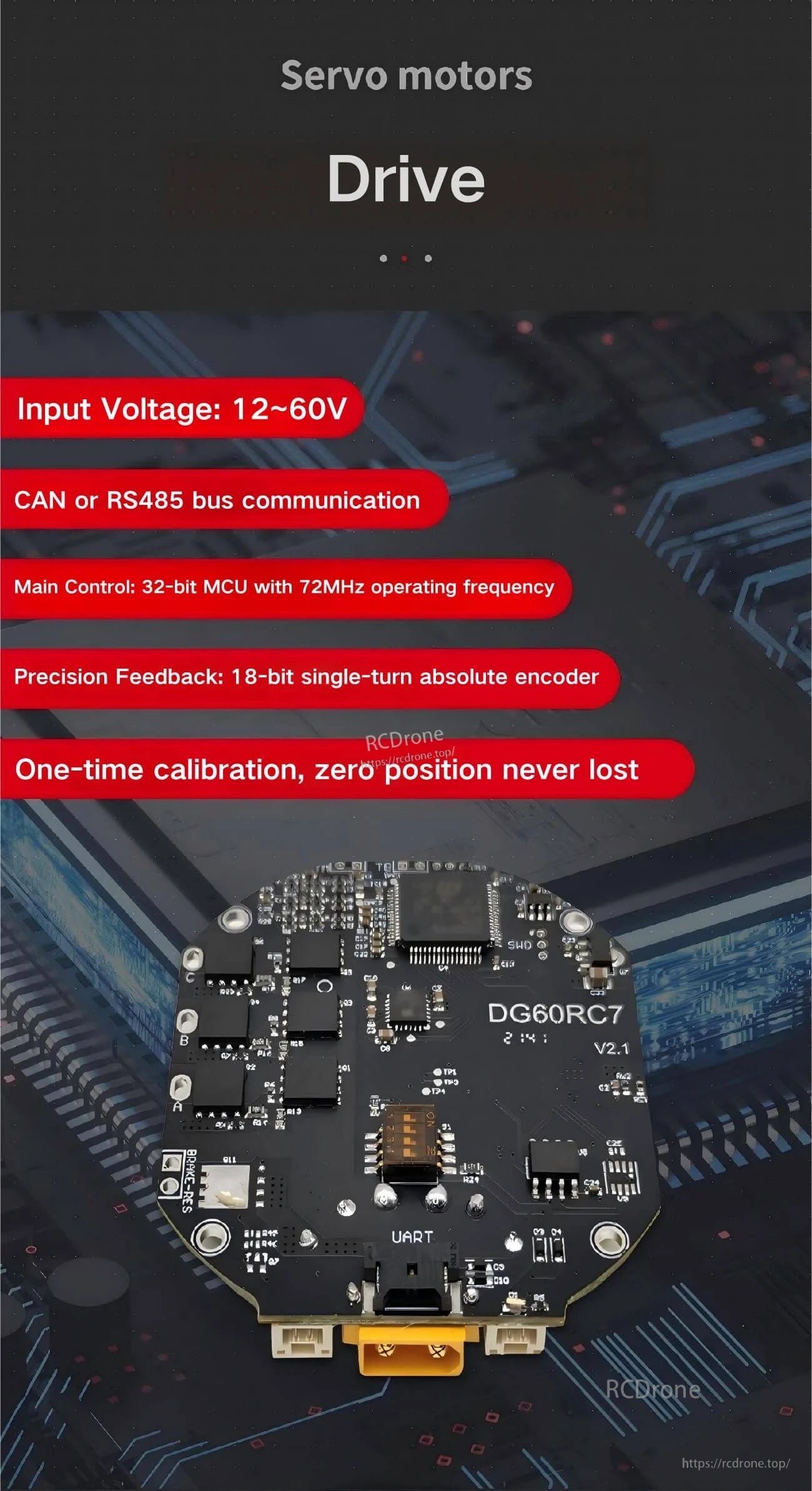

ارتباط RS485 و الکترونیک کنترل onboard از دستورات سرعت/موقعیت با بازخورد انکودر برای کنترل حرکت حلقه بسته پشتیبانی میکند.
نصب سیمکشی با یک پورت CAN/RS485 برچسبگذاری شده، سوئیچ ID برای تنظیم باس و تعاریف واضح پین برای برق و سیگنال ساده باقی میماند.

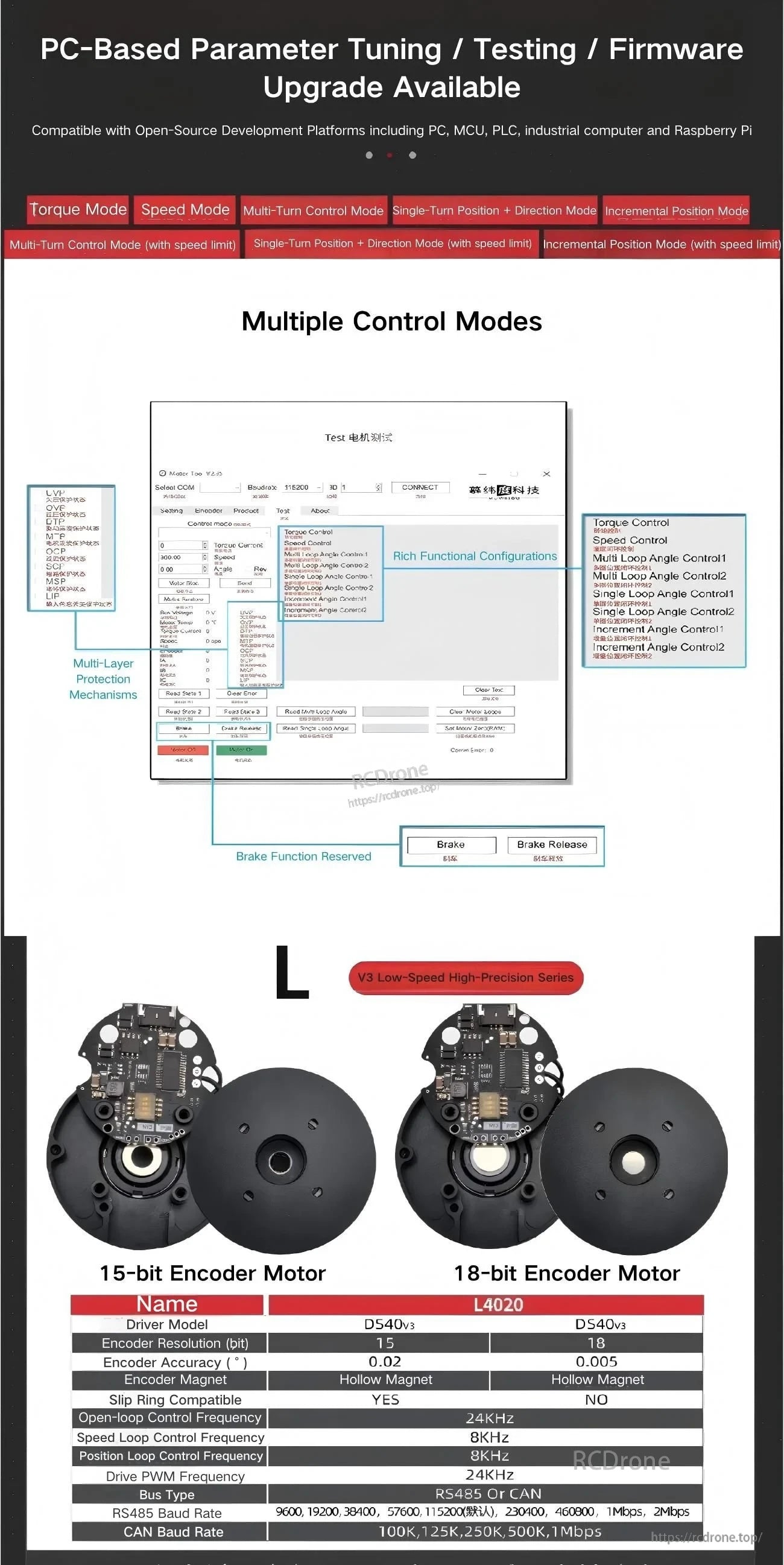

ابزارهای مبتنی بر PC امکان تنظیم پارامترها، آزمایش و بهروزرسانیهای نرمافزاری را فراهم میکنند و حالتهای کنترل متعددی برای وظایف حرکتی مختلف در دسترس است.
