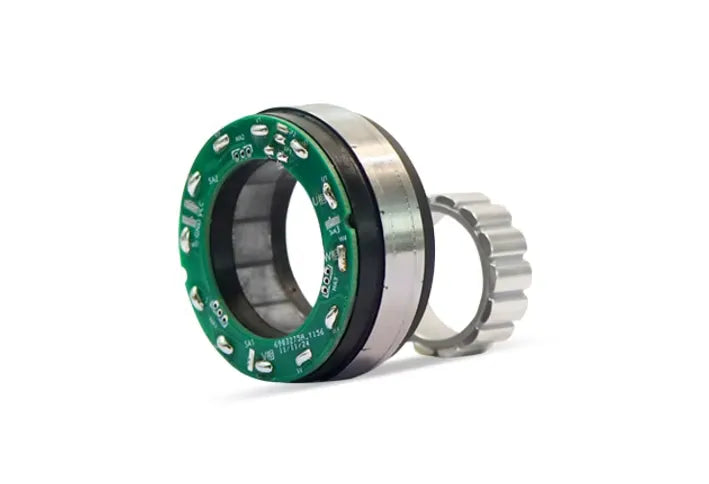

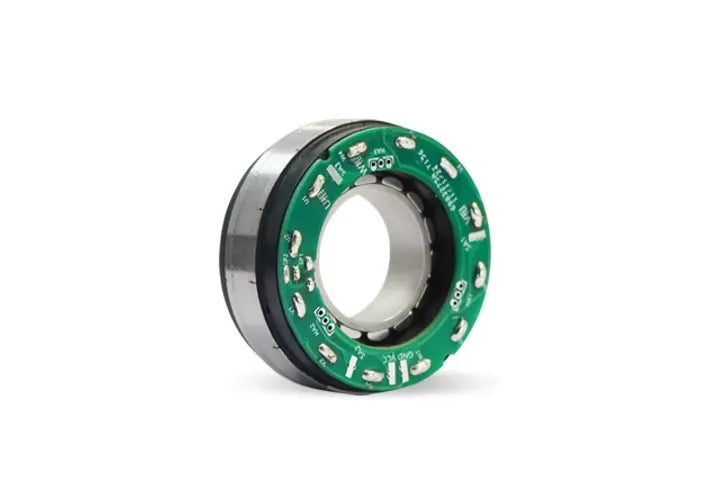

• MyActuator FL-38-08 Inner Rotor Frameless Motor – 48V, 9000 RPM, 0.32 N·m Peak Torque, Absolute Encoder, High-Efficiency Robotic Motor
  • MyActuator FL-38-08 Inner Rotor Frameless Motor – 48V, 9000 RPM, 0.32 N·m Peak Torque, Absolute Encoder, High-Efficiency Robotic Motor

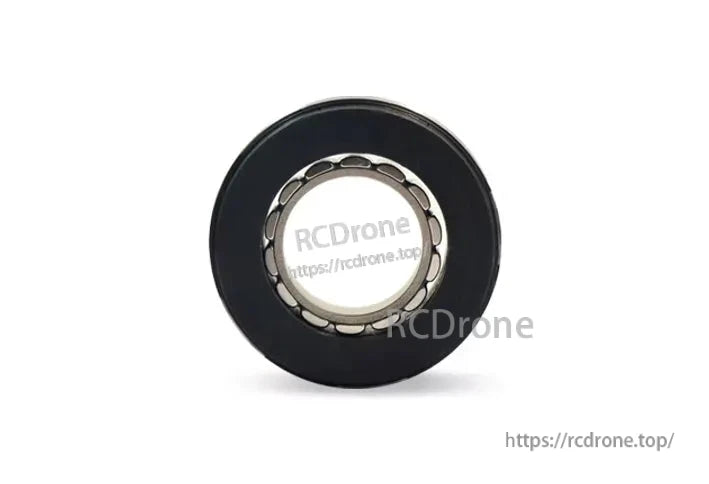

  • High-efficiency robotic motor with absolute encoder

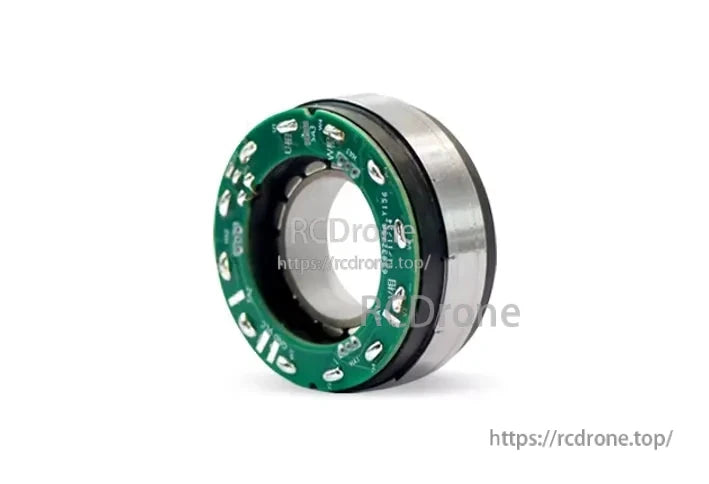

  • The MyActuator FL-38-08 is a high-efficiency robotic motor with 48V, 9000 RPM, 0.32 N·m torque, absolute encoder, and inner rotor design.

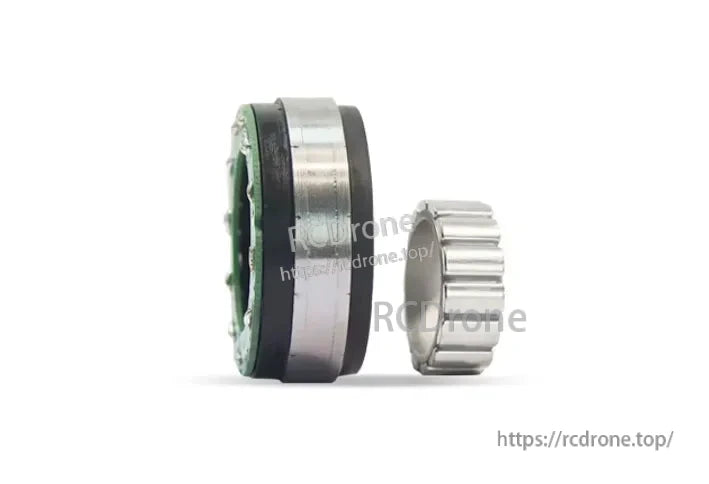

  • The MyActuator FL-38-08 is a high-efficiency robotic motor with 48V, 9000 RPM, 0.32 N·m torque, and an absolute encoder.
1 5

موتور بدون قاب روتور داخلی MyActuator FL-38-08 – ولتاژ ۴۸ ولت، ۹۰۰۰ دور در دقیقه، گشتاور پیک ۰.۳۲ نیوتن‌متر، انکودر مطلق، موتور رباتیک با راندمان بالا

موتور بدون قاب روتور داخلی MyActuator FL-38-08 – ولتاژ ۴۸ ولت، ۹۰۰۰ دور در دقیقه، گشتاور پیک ۰.۳۲ نیوتن‌متر، انکودر مطلق، موتور رباتیک با راندمان بالا

MyActuator

$249.00 USD
$249.00 USD
فروش فروخته شده
Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
مشاهده جزئیات کامل

بررسی

موتور MyActuator FL-38-08 Inner Rotor Frameless یک موتور جمع و جور و با عملکرد بالا است که برای رباتیک، اتوماسیون و کاربردهای کنترل دقیق طراحی شده است. طراحی آن شامل یک انکودر مطلق با وضوح بالا، حسگر دما و مدیریت حرارتی پیشرفته است که آن را برای سناریوهایی که به دقت، دوام و کارایی در ابعاد کوچک نیاز دارند، ایده‌آل می‌سازد.

با سرعت‌های نامی تا 9000 دور در دقیقه، کارایی بالا و یک فریم سبک 50 گرمی، این موتور به‌ویژه برای ربات‌های انسان‌نما، بازوهای رباتیک، اسکلت‌های خارجی و سیستم‌های اتوماسیون پزشکی که در آن‌ها حرکت نرم و کنترل دقیق حیاتی است، مناسب است.

ویژگی‌های کلیدی

  • انکودر با دقت بالا – انکودر مطلق یکپارچه، بازخورد موقعیت دقیقی با وضوح زاویه‌ای تا 0.01° ارائه می‌دهد.

  • طراحی استاتور تقسیم‌شده – بهبود دهنده ضریب پر شدن شکاف، افزایش چگالی گشتاور و افزایش کارایی بالای 80%.

  • مدیریت حرارتی – حسگرهای دما داخلی برای نظارت حرارتی در زمان واقعی، جلوگیری از گرم شدن بیش از حد در حین عملیات مداوم.

  • مهر و موم اپوکسی یکپارچه – اطمینان از عایق درجه F، مقاومت در برابر آب و حفاظت مؤثر در برابر خوردگی، ایده‌آل برای محیط‌های سخت.

  • سبک و جمع و جور – وزن تنها 0.05 کیلوگرم، بهینه‌سازی شده برای طراحی‌های رباتیکی با محدودیت فضا بدون قربانی کردن عملکرد.

  • پاسخ دینامیکی بالا – اینرسی پایین و نوسان گشتاور نرم، حرکت چابک و پایداری را در برنامه‌های کاربردی چالش‌برانگیز پشتیبانی می‌کند.

مشخصات فنی

پارامتر واحد مقدار
ولتاژ ورودی V 48
جریان بدون بار A 0.28
سرعت نامی RPM 9000
گشتاور نامی N·m 0.1
توان نامی W 94
جریان نامی A 2.75
گشتاور اوج N·m 0.32
جریان اوج A 8.25
کارایی % &بیش از 80%
ثابت بازخورد الکتروموتور Vdc/Krpm 2.54
ثابت گشتاور N·m/A 0.04
مقاومت فاز Ω 1.07
اندوکتانس فاز mH 0.89
جفت قطب — 7
اتصال 3 فاز — Y
نوع انکودر — مطلق
وزن کیلوگرم 0.05
درجه عایق — F

نکات برجسته عملکرد

  • گشتاور شیار &و کنترل نوسان

    • گشتاور کاغذی: 9.223 mN·m

    • گشتاور کشش: 10.904 mN·m

    • طراحی الکترومغناطیسی بهینه شده نوسان گشتاور را به حداقل می‌رساند و نرمی و دقت را بهبود می‌بخشد.

  • نمودار کارایی

    • کارایی &بیش از 80% را در یک دامنه وسیع گشتاور حفظ می‌کند.

    • در هر دو خروجی گشتاور و کارایی انرژی از رقبای هم‌رده خود پیشی می‌گیرد.

  • ثبات دینامیک

    • ویژگی‌های گشتاور نرم و پاسخ سریع آن را برای کاربردهایی که نیاز به کنترل دقیق مسیر یا حرکت دینامیک دارند، ایده‌آل می‌سازد.

کاربردها

مدل FL-38-08 چندمنظوره و قابل اعتماد است و برای طیف وسیعی از سناریوهای رباتیک پیشرفته و اتوماسیون صنعتی مناسب است، از جمله:

  • ربات‌های انسان‌نما – کنترل دقیق مفاصل با پاسخ‌دهی بالا.

  • دستگاه‌های رباتیک – موقعیت‌یابی دقیق و حرکت نرم در کاربردهای صنعتی یا پزشکی.

  • سیستم‌های اسکلت بیرونی – طراحی سبک و چگالی گشتاور بالا برای رباتیک پوشیدنی.

  • خودکارسازی پزشکی و آزمایشگاهی – عملگرایی تمیز، کارآمد و قابل اعتماد در محیط‌های دقیق.

  • راه‌حل‌های خودکارسازی سفارشی – ایده‌آل برای مهندسانی که به راه‌حل‌های موتوری فشرده، با سرعت بالا و کارایی بالا نیاز دارند.

مزایای کلیدی

  • طراحی فشرده با چگالی گشتاور بالا برای سیستم‌های محدود به فضا.

  • حسگری و مدیریت حرارتی یکپارچه برای کنترل ایمن‌تر و هوشمندتر.

  • قابلیت سرعت بالا (تا 9000 دور در دقیقه) برای برنامه‌های دینامیک.

  • کارایی برتر و کاهش نوسانات گشتاور در مقایسه با موتورها رقیب.

جزئیات

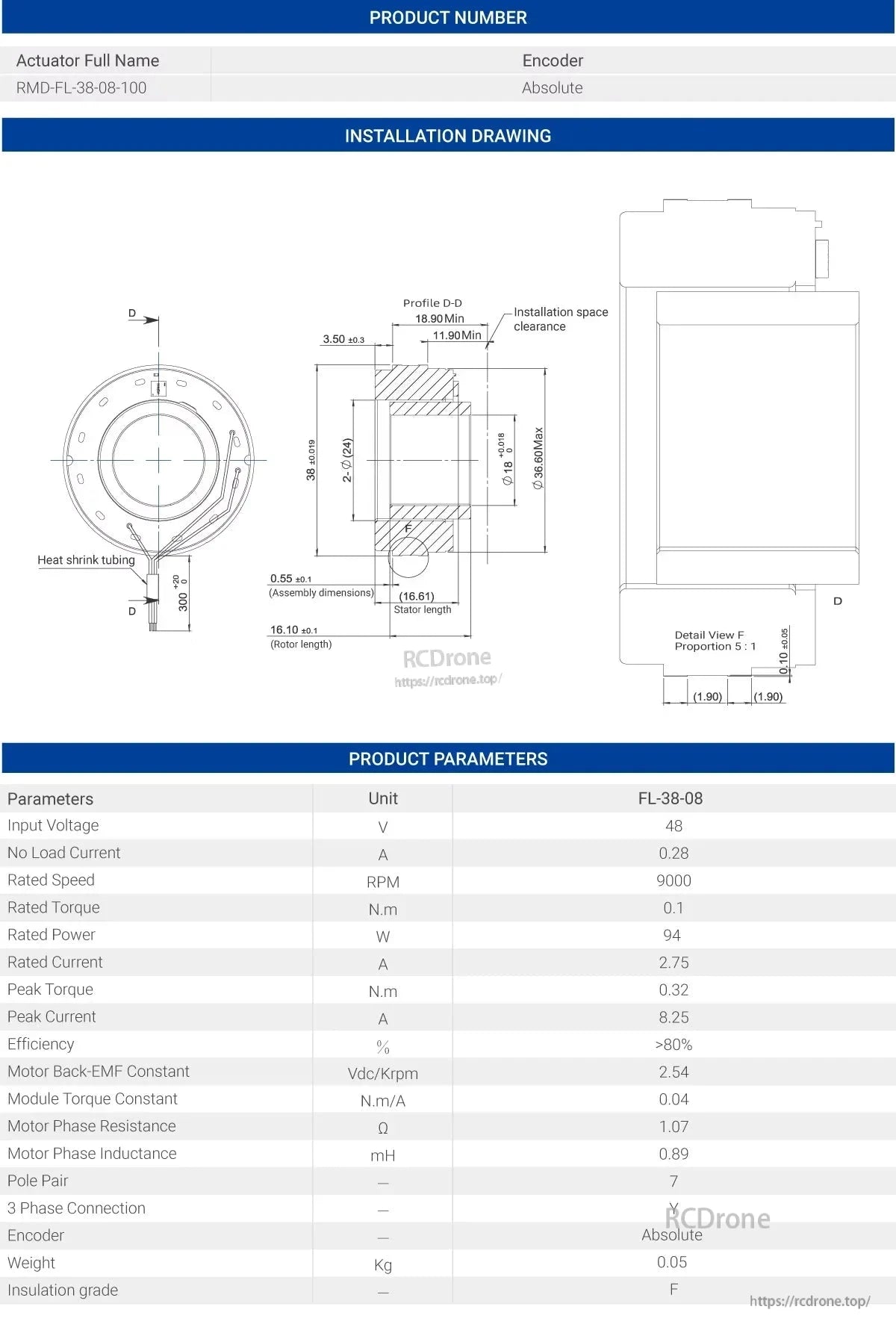

MyActuator FL-38-08 Motor, MyActuator FL-38-08: 48V, 9000 RPM, 0.1 N.m torque, absolute encoder, 38mm diameter, 300mm cable, 0.05kg, >80% efficiency, Y-phase, F insulation.

موتور MyActuator FL-38-08: 48V، 9000 دور در دقیقه، 0.1 N.m گشتاور، انکودر مطلق. قطر 38 میلی‌متر، کابل 300 میلی‌متر، 0.05 کیلوگرم، >80% کارایی، فاز Y، عایق F.

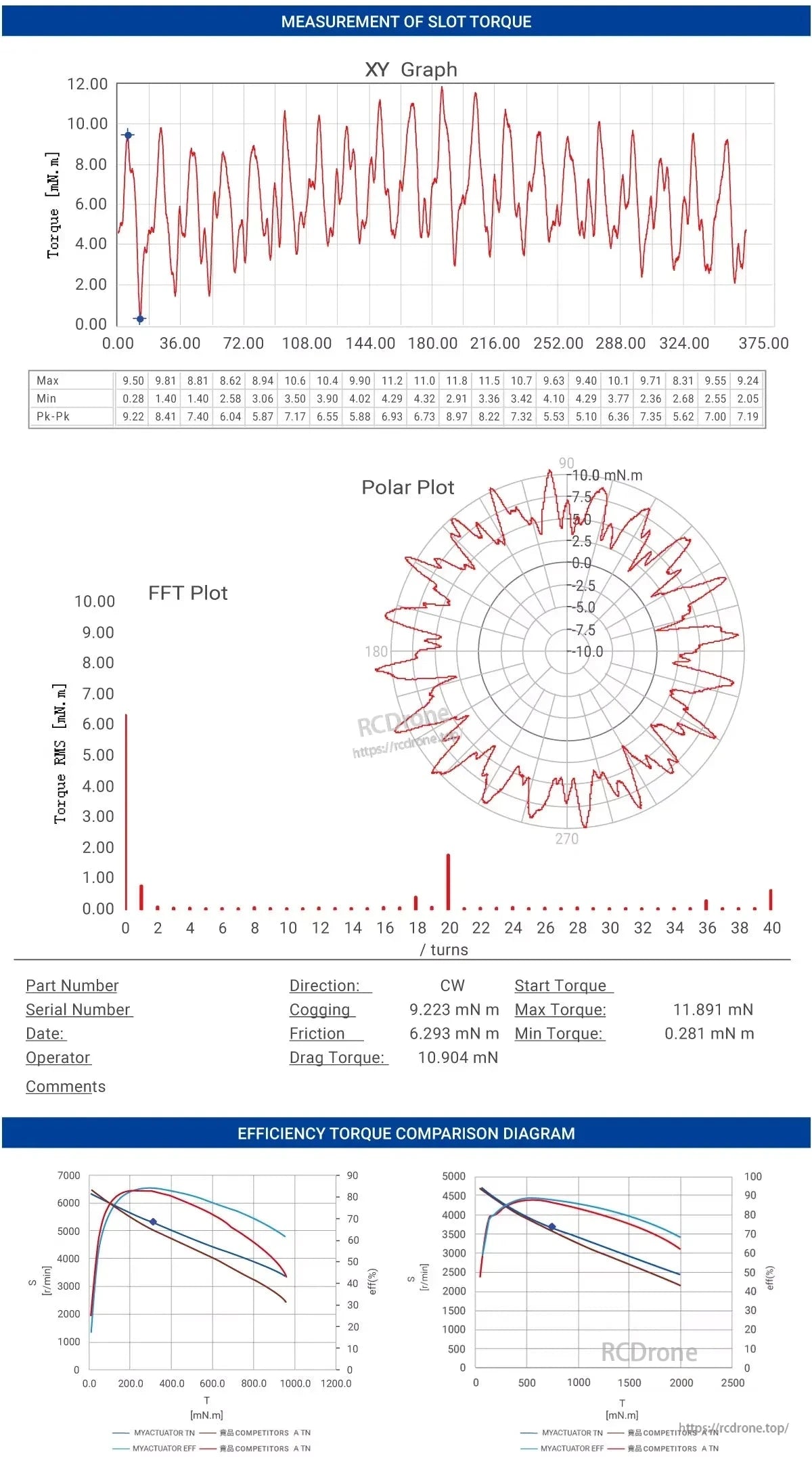

Torque measurement for MyActuator FL-38-08 motor includes XY, polar, and FFT plots, revealing torque variation, cogging, friction, drag torque, and efficiency comparisons against competitors under varying loads and speeds.

اندازه‌گیری گشتاور شیار برای موتور MyActuator FL-38-08 شامل نمودارهای XY، قطبی و FFT است. داده‌ها تغییرات گشتاور، کوگینگ، اصطکاک و گشتاور کششی را نشان می‌دهند. نمودارهای کارایی عملکرد را در مقایسه با رقبا تحت بارها و سرعت‌های مختلف مقایسه می‌کنند.
