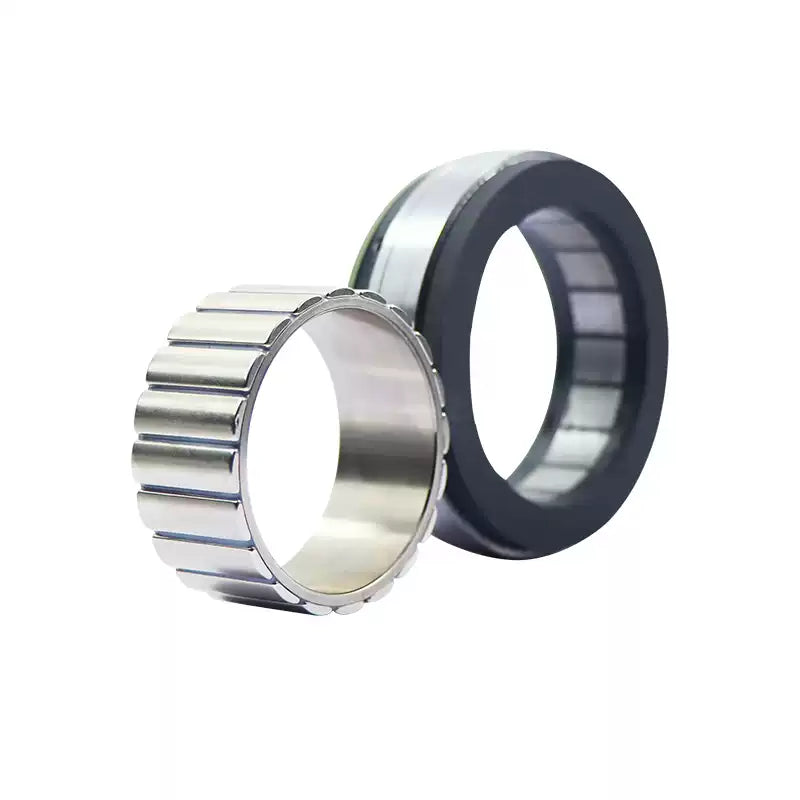

• MyActuator FL-85-23 Frameless Inner Rotor Torque Motor, 48V, 2Nm, 3500RPM, 733W for Robotics and Automation

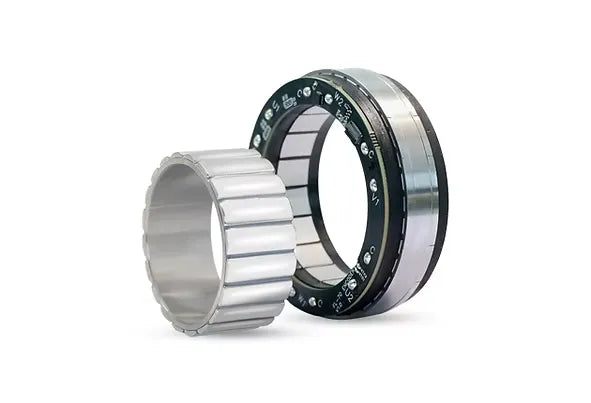

  • MyActuator FL-85-23 Frameless Inner Rotor Torque Motor, 48V, 2Nm, 3500RPM, 733W for Robotics and Automation

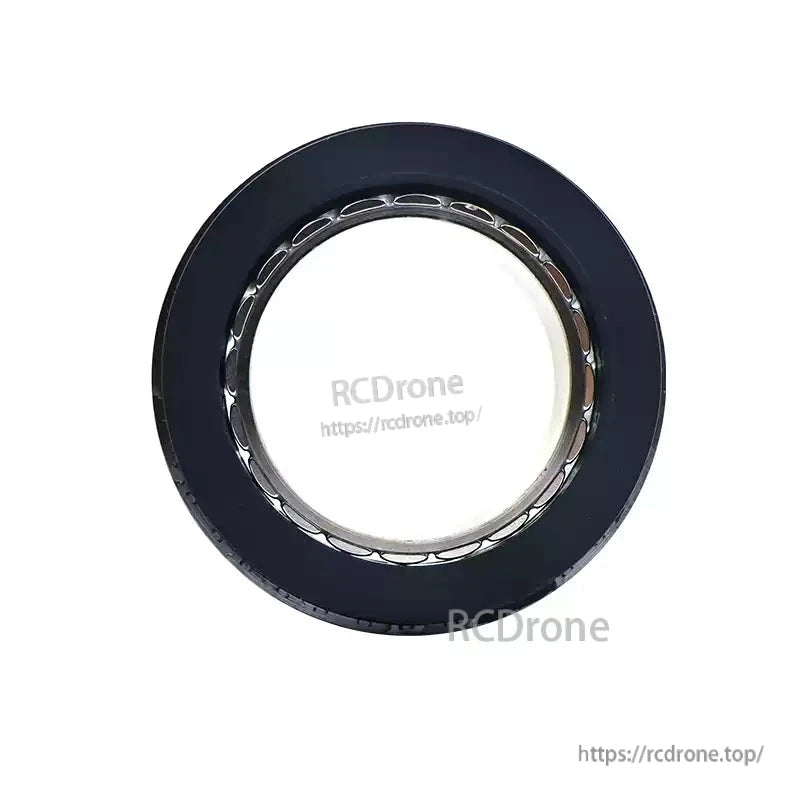

  • Frameless inner rotor motor 48V 2Nm 3500RPM 733W

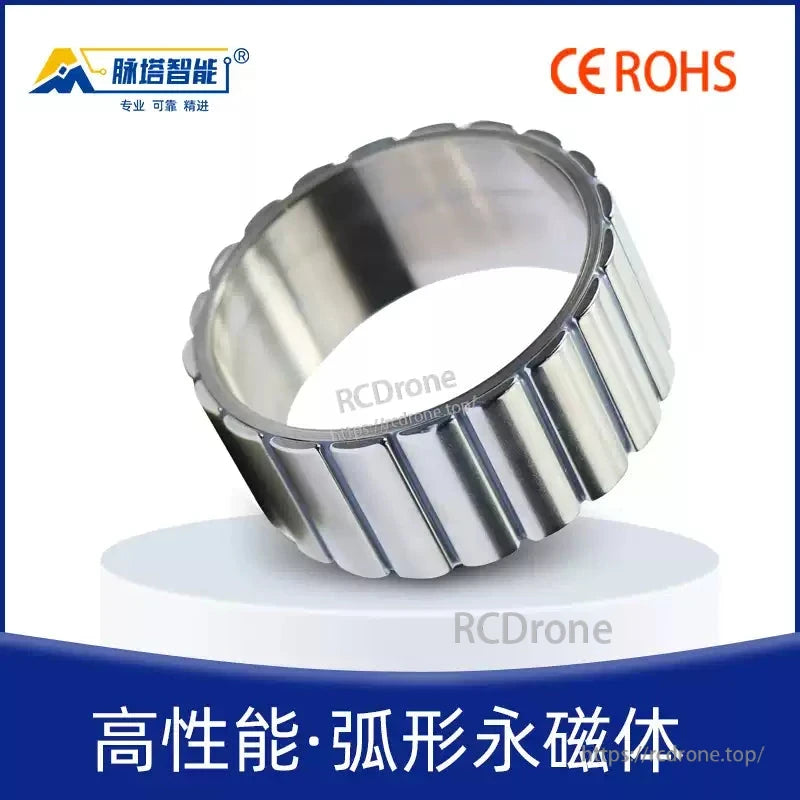

  • High-performance arc-shaped permanent magnet, CE ROHS certified
1 4

موتور گشتاور بدون قاب روتور داخلی MyActuator FL-85-23، ولتاژ ۴۸ ولت، ۲ نیوتن‌متر، ۳۵۰۰ دور در دقیقه، ۷۳۳ وات مناسب رباتیک و اتوماسیون

موتور گشتاور بدون قاب روتور داخلی MyActuator FL-85-23، ولتاژ ۴۸ ولت، ۲ نیوتن‌متر، ۳۵۰۰ دور در دقیقه، ۷۳۳ وات مناسب رباتیک و اتوماسیون

MyActuator

$529.00 USD
$529.00 USD
فروش فروخته شده
Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.
گزینه‌ها
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
مشاهده جزئیات کامل

Overview

موتور گشتاور داخلی بدون قاب MyActuator FL-85-23 برای رباتیک با عملکرد بالا، گیمبال‌ها و اتوماسیون دقیق طراحی شده است. این موتور با ورودی 48V، گشتاور نامی 2Nm، سرعت نامی 3500RPM و خروجی توان 733W، کارایی &بیش از 81% و کنترل دقیق را با انکودر مطلق خود ارائه می‌دهد. قطر خارجی جمع و جور 85mm و ساخت سبک 0.61kg آن را برای کاربردهای محدود فضایی که نیاز به پاسخ دینامیکی بالا و قابلیت اطمینان دارند، ایده‌آل می‌سازد.

ویژگی‌های کلیدی

  • گشتاور و سرعت بالا – گشتاور نامی 2Nm و تا 6Nm گشتاور اوج در 3500RPM را ارائه می‌دهد.

  • طراحی جمع و جور بدون قاب – بهینه‌سازی شده برای ادغام در گیمبال‌ها، مفاصل رباتیک و پلتفرم‌های اتوماسیون.

  • انکودر مطلق – اطمینان از بازخورد دقیق موقعیت برای کنترل دقیق حرکت.

  • بهره‌وری بالا – با کارایی بالای >81% کار می‌کند و تولید حرارت و اتلاف انرژی را کاهش می‌دهد.

  • ساخت مقاوم – مقاومت فاز پایین (0.08Ω) و ساختار محکم عمر عملیاتی طولانی را تضمین می‌کند.

مشخصات فنی

پارامتر واحد مقدار
ولتاژ ورودی V 48
جریان بدون بار A 0.38
سرعت نامی دور در دقیقه (RPM) 3500
گشتاور نامی نیوتن متر (N·m) 2
گشتاور اوج نیوتن متر (N·m) 6
توان نامی وات (W) 733
جریان نامی آمپر (A) 14.5
جریان اوج آمپر (A) 43.5
بازده % >81%
ثابت بازخورد الکتریکی ولت DC/Krpm 9.63
ثابت گشتاور نیوتن متر بر آمپر (N·m/A) 0.14
مقاومت فاز اهم (Ω) 0.08
اندوکتانس فاز میلی‌هندری (mH) 0.18
جفت قطب – 10
نوع انکودر – مطلق
وزن کیلوگرم 0.61
درجه عایق – F

بینش‌های عملکردی

  • گشتاور شیار – گشتاور کوگینگ در 9.223 mNm اندازه‌گیری شده است، با گشتاور کشش 10.904 mNm، که چرخش روان را تضمین می‌کند.

  • منحنی کارایی – در تعادل گشتاور به کارایی از موتورها رقیب پیشی می‌گیرد و عملکرد ثابتی را حتی تحت بار فراهم می‌کند.

  • اصطکاک کم – اصطکاک در 6.293 mNm اندازه‌گیری شده است که باعث کاهش اتلاف انرژی و گرما در حین استفاده مداوم می‌شود.

برنامه‌ها

  • بازوها و مفاصل رباتیک که نیاز به چگالی گشتاور بالا دارند

  • سیستم‌های تثبیت‌کننده گیمبال برای کاربردهای صنعتی و هوایی

  • ماشین‌آلات خودکار و سکوهای دقیق

  • ربات‌های همکاری‌کننده (کوبوت‌ها) و اسکلت‌های خارجی

  • تجهیزات آزمایشگاهی یا تستی با کیفیت بالا

جزئیات

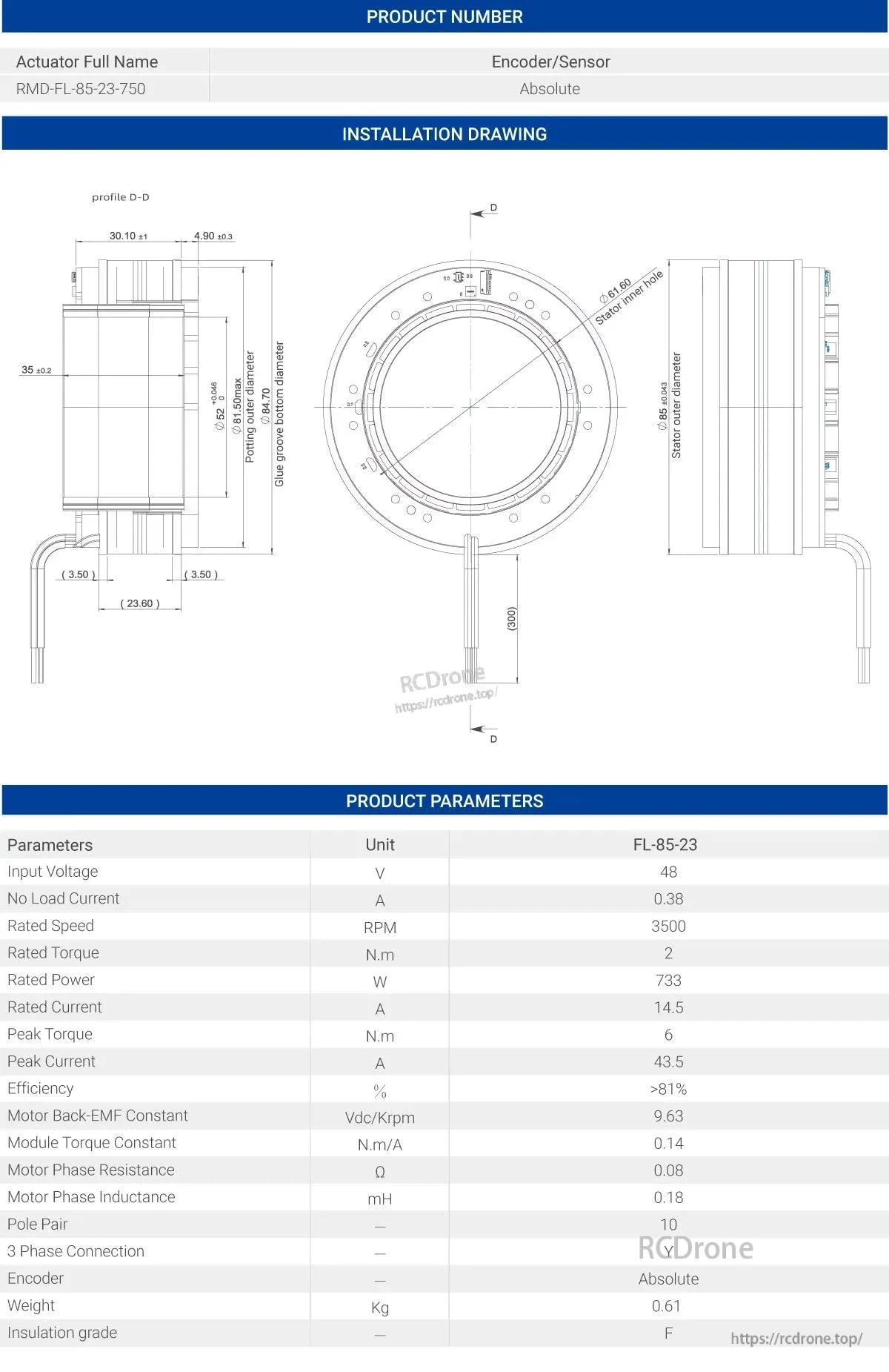

MyActuator FL-85-23 Torque Motor, MyActuator FL-85-23: 48V, 3500 RPM, 2 N.m torque, 733W, encoder, 10 pole pairs, Y connection, 0.61 kg, F insulation.

موتور گشتاور MyActuator FL-85-23 موتور گشتاور، 48V، 3500 RPM، 2 N.mگشتاور نامی، 733W قدرت، انکودر مطلق، 10 جفت قطب، اتصال Y، وزن 0.61 کیلوگرم، درجه عایق F.

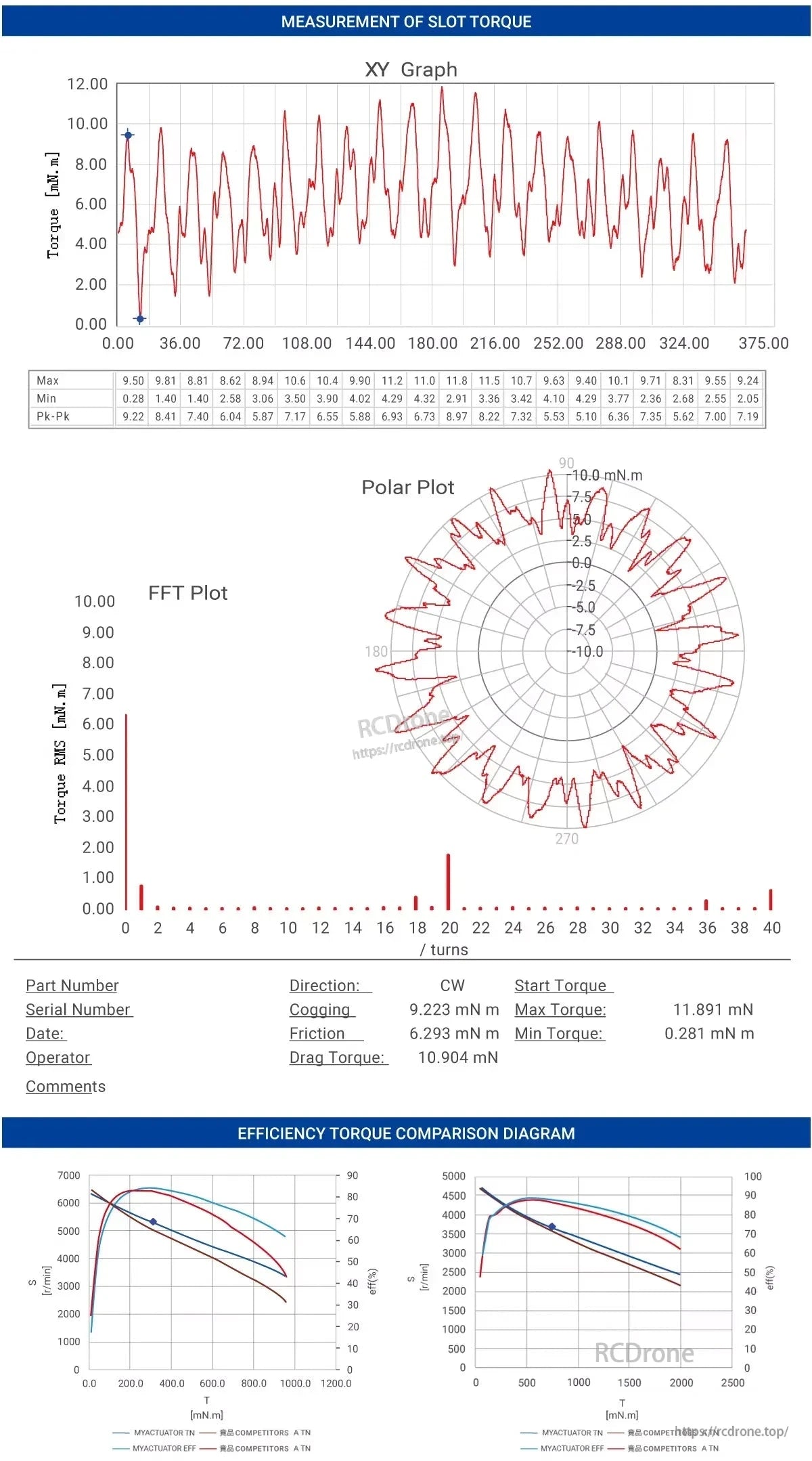

MyActuator FL-85-23 Torque Motor, Torque measurement analysis for MyActuator FL-85-23 using XY, polar, and FFT plots, showing max torque 11.891 mN·m, min 0.281 mN·m, cogging 9.223, friction 6.293, drag 10.904 mN·m, with efficiency diagrams.

اندازه‌گیری گشتاور شیار برای MyActuator FL-85-23 با نمودارهای XY، قطبی و FFT. حداکثر گشتاور 11.891 mN·m، حداقل 0.281 mN·m. کوگینگ 9.223، اصطکاک 6.293، کشش 10.904 mN·m. نمودارهای مقایسه کارایی شامل شده است.
