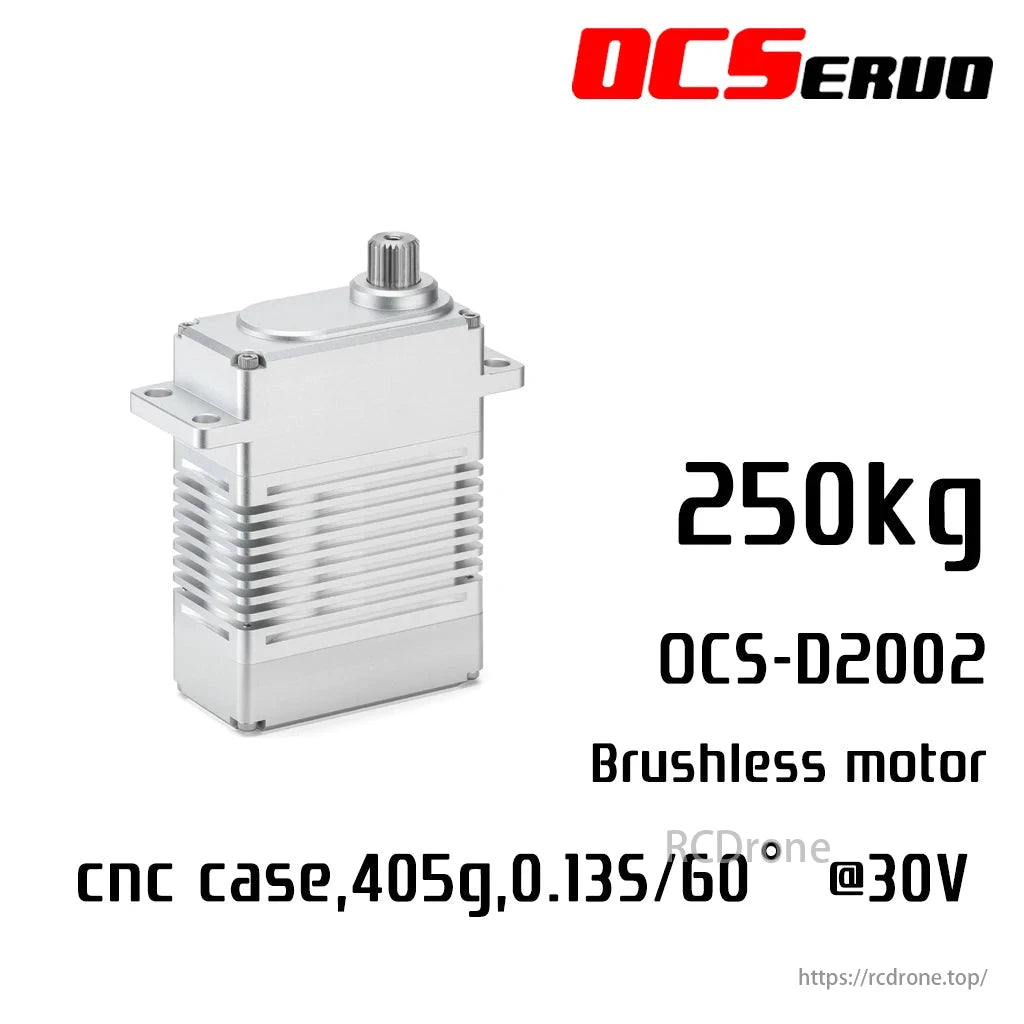

OCServo OCS-D2002 250KG.CM @30V 405g CNC دیجیتال براشلس PWM CAN 485 چرخ دنده فولادی سروو با گشتاور بالا برای پهپاد پهپاد

OCS-D2002 250KG.CM @30V CNC Digital Brushless Servo برای کاربردهای پهپاد و پهپاد

را سروو با گشتاور بالا OCS-D2002 یک سروو بدون جاروبک پیشرفته با وزن 250 کیلو گرم سانتی‌متر است که برای پهپادها، پهپادها و سایر برنامه‌های کاربردی که نیاز به دقت و قابلیت اطمینان دارند، طراحی شده است. این سروو با ساخت آلومینیوم CNC با کیفیت بالا و قطعات دنده فولادی، عملکرد و دوام بی نظیری را ارائه می دهد.

ویژگی های کلیدی:

• گشتاور: تا 250KG.CM در 30V، تضمین قدرت بالابری و عملکرد استثنایی.
• ولتاژ عملیاتی: سازگار با ورودی های 24 ولت، 28 ولت و 30 ولت، ارائه سناریوهای کاربردی همه کاره.
• سرعت دقیق: برای حرکات سریع و دقیق به سرعت 0.13 ثانیه در 60 درجه در 30 ولت می رسد.
• ساخت بادوام: پوشش آلومینیومی CNC با چرخ دنده های فولادی و مقاومت در برابر پاشش آب برای افزایش دوام.
• موتور براشلس: مجهز به موتور BLS قابل اعتماد برای عملکرد و کارایی طولانی مدت.
• گزینه های کنترل: از رابط های PWM و CAN 485 برای ادغام انعطاف پذیر پشتیبانی می کند.
• سفارشی سازی: عرض پالس، موقعیت خنثی، درجه دویدن و جهت چرخش کاملاً قابل تنظیم است تا نیازهای پروژه خاص را برآورده کند.

مشخصات مکانیکی:

• اندازه: 64.0 × 32.8 × 88.5 میلی متر.
• وزن: 405 گرم
• بلبرینگ: ساخته شده با 5 بلبرینگ برای عملکرد صاف و پایدار.
• شفت خروجی: دارای یک چرخ دنده شاخ 25T (11.8 میلی متر).

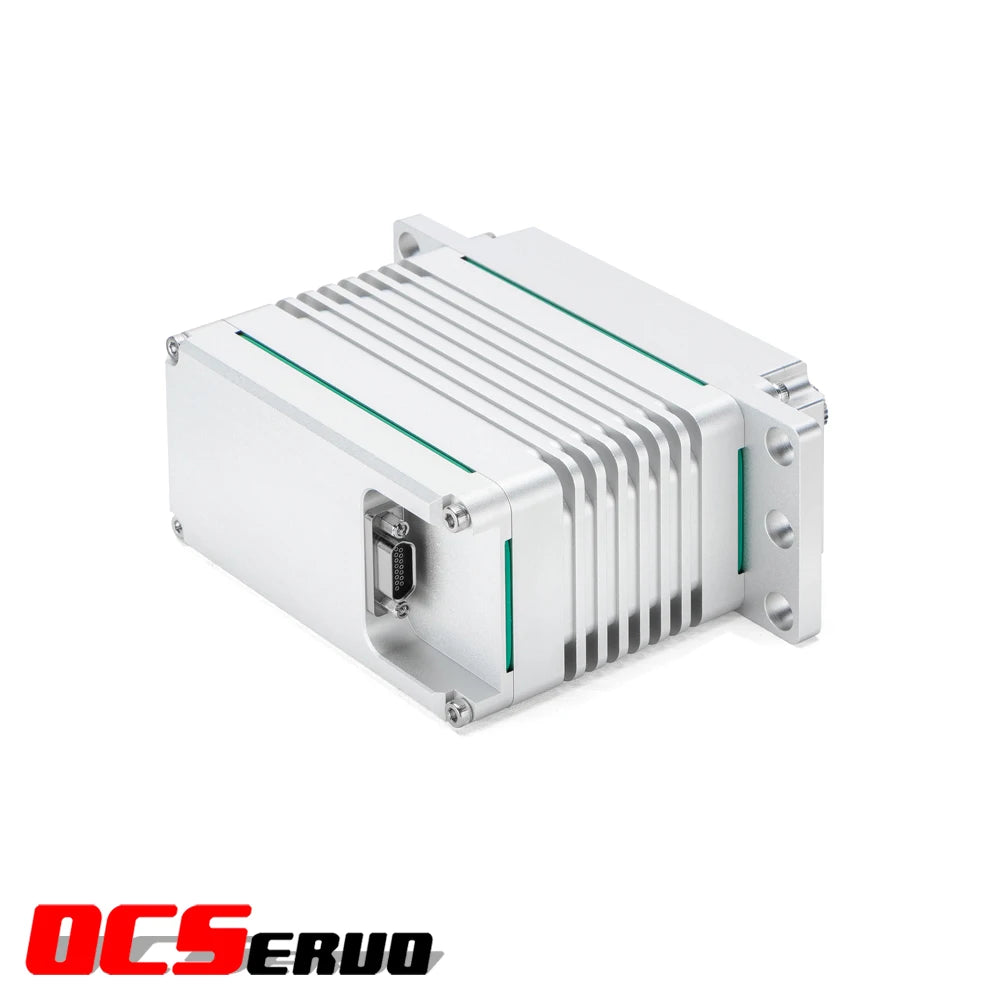

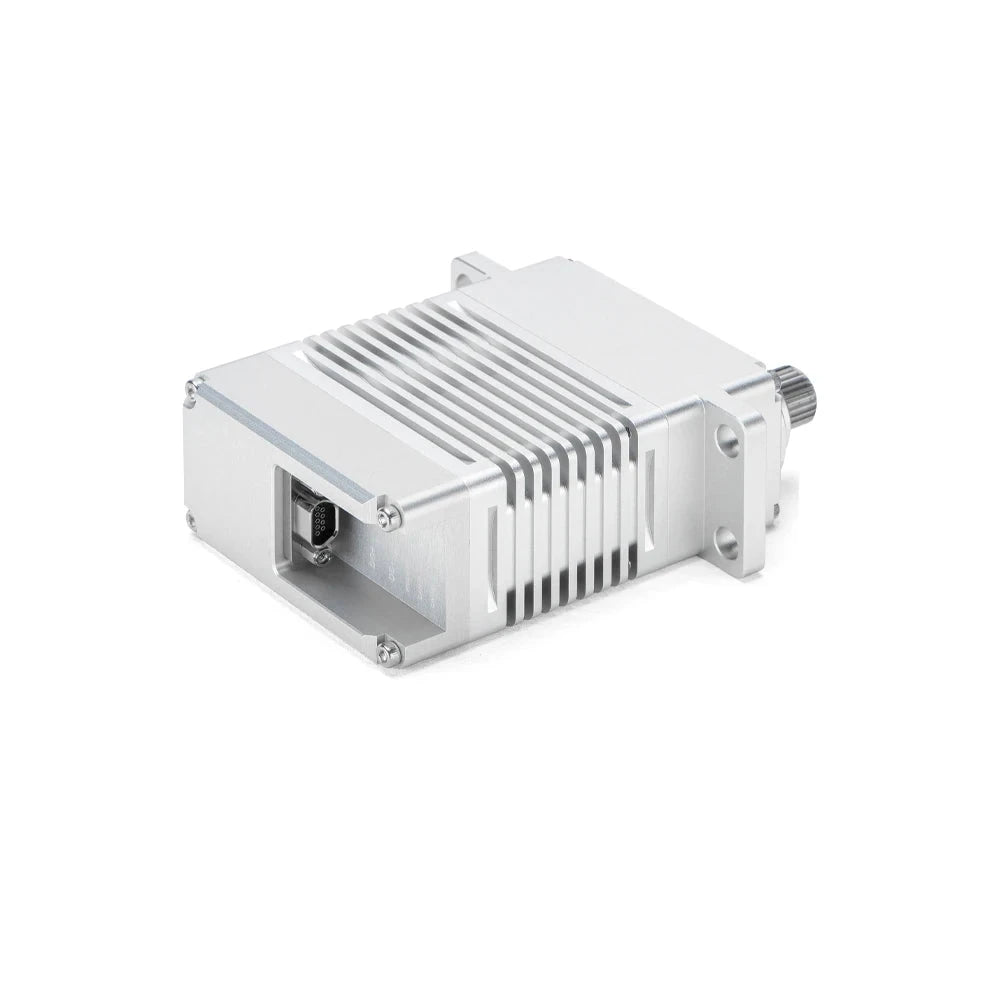

• سیم رابط: J30J-9TJL (فروش جداگانه).

مشخصات برق:

• سرعت بدون بار:
  • 0.29 ثانیه / 60 درجه در 24 ولت
  • 0.20 ثانیه / 60 درجه در 28 ولت
  • 0.13 ثانیه / 60 درجه در 30 ولت
• جریان در حال اجرا (بدون بار):
  • 200 میلی آمپر در 24 ولت
  • 300 میلی آمپر در 28 ولت
  • 400 میلی آمپر در 30 ولت
• گشتاور استال:
  • 200 کیلوگرم سانتی متر در 24 ولت
  • 230 کیلوگرم سانتی متر در 28 ولت
  • 250 کیلوگرم سانتی متر در 30 ولت
• جریان غرفه: کمتر از 15 آمپر در 30 ولت.
• جریان بیکار: 60 میلی آمپر در تمام ولتاژها.

مشخصات کنترل:

• نوع فرمان: پشتیبانی از PWM و CAN 485.
• نوع آمپلی فایر: کنترلر دیجیتال.
• محدوده عرض پالس: 500-2500 میکرو ثانیه (قابل تنظیم).
• موقعیت خنثی: 1500 میکرو ثانیه (قابل تنظیم).
• مدرک دویدن: 90 درجه (قابل تنظیم).
• پهنای باند مرده: 3 میکرو ثانیه برای عملکرد دقیق.
• جهت چرخش: خلاف جهت عقربه های ساعت (قابل تنظیم).

برنامه های کاربردی:

این سروو برای استفاده در پهپادهای با کارایی بالا، پهپادها، روباتیک و ماشین آلات صنعتی که به گشتاور بالا و کنترل دقیق نیاز دارند، ایده آل است. طراحی مستحکم آن را برای کارهای سنگین در فضای باز و کارهای سنگین مناسب می کند.

بسته شامل:

• 1 × سروو OCS-D2002
• لوازم جانبی اضافی (بسته به پیکربندی، سیم رابط به طور جداگانه فروخته می شود).

با گشتاور، دقت و سازگاری بالا، سرو بدون برس OCS-D2002 راه حلی عالی برای پروژه های پرمشقت که نیاز به قدرت و دقت دارند.

مشخصات موتور سروو محصول صفحه 1/3 نام محصول: 30V250kg-cm BLS Servo F204#8 مدل: OCS-D2002 شرایط محیطی: محدوده دمای ذخیره سازی: -30°C تا 70°C محدوده دمای عملیاتی: -20°C تا 60 درجه سانتی گراد مشخصات مکانیکی: سایز: 64.0mm x 32.8mm x 88.5mm وزن: 405 گرم نوع دنده: دنده فولادی زاویه محدود: مشخص نشده بلبرینگ: بلبرینگ شاخ چرخ دنده: 25T، 11.8mm شاخ نوع: بدنه فلزی: سیم رابط CNC آلومینیومی: J30J-9TJL خرید جداگانه) موتور: موتور BLS Splash Water مقاومت: بله مشخصات الکتریکی: محدوده ولتاژ عملیاتی: 24 ولت تا 30 ولت بدون بار سرعت: 0.29 ثانیه/60، 0.20 ثانیه/60، 0.13 ثانیه/60 جریان در حال اجرا (در حالت بدون بار): 200 میلی آمپر، 300 میلی آمپر: 300 میلی آمپر، 4 کیلوگرم سانتی متر، 230 kg.cm، 250 kg.cm جریان استال: <10A، <13A، <15A جریان بیکار: 60mA

سروو OC rbt@FAMABA Fpt*# مشخصات محصول صفحه 2/3 مشخصات فنی: 1. نوع فرمان: PWM/CAN 2. نوع تقویت کننده: کنترل کننده دیجیتال 3. محدوده عرض پالس: 500~2500usec، قابل تنظیم 4. موقعیت خنثی: 1500 Hsec، قابل تنظیم 5. در حال اجرا درجه: 90 درجه (زمانی که 1000 تا 2000 لیتر ثانیه)، قابل تنظیم 6. پهنای باند مرده: 3 Hsec 7. جهت چرخش: CCW (وقتی 1000~2000 Asec)، نام محصول قابل تنظیم: 30V250kg-cm BLS سروو مدل: OCS-D2002

مشخصات سرو موتور OCS-D2002: مدل OCS-D2002. نوع اتصال: PWM-5-BUS. مشخصات: 30V, 250kg-cm, F/TJ, Full-Hall نام محصول: 30V250kg-cm BLS Servo. نوع رابط AIT: J30J-9ZKP
