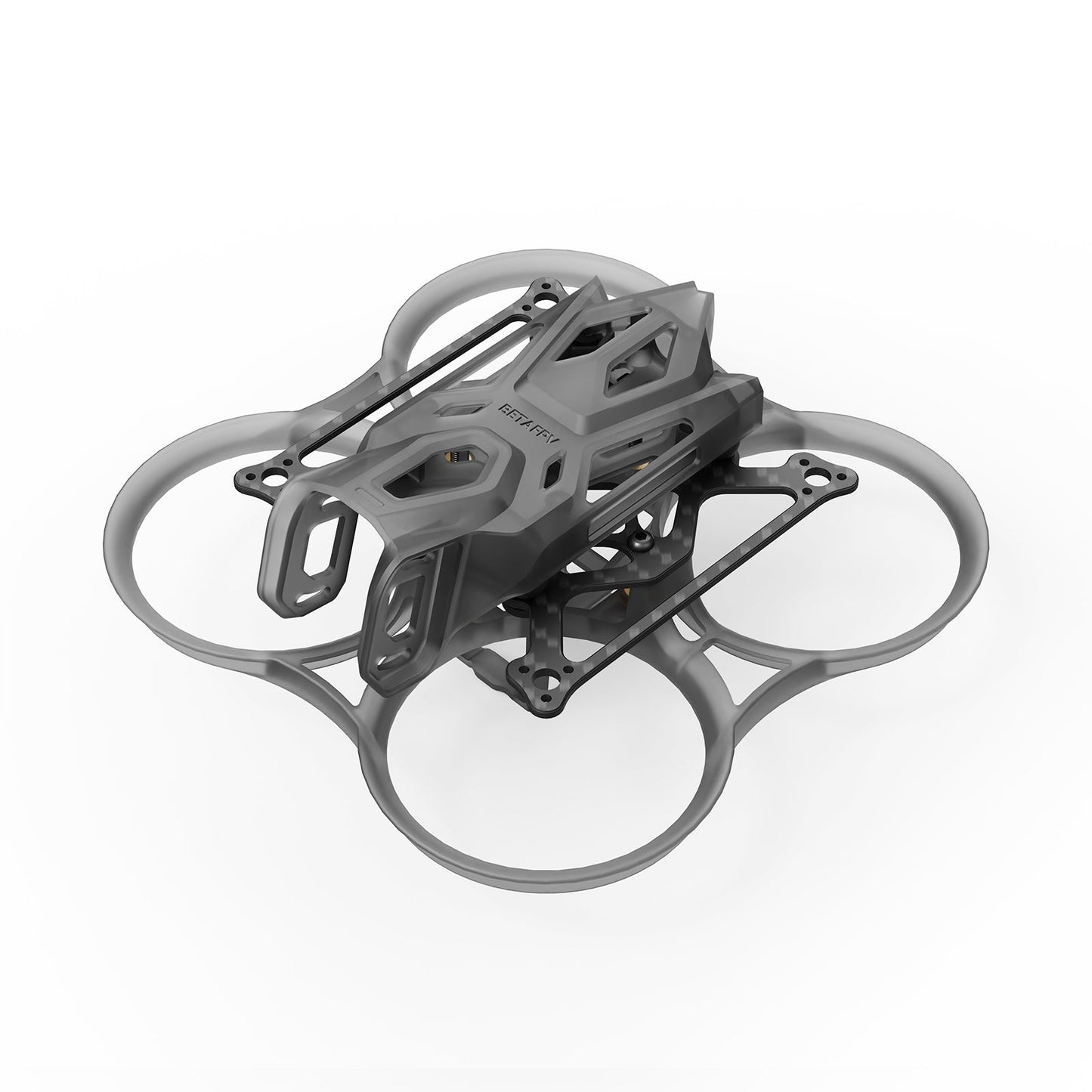

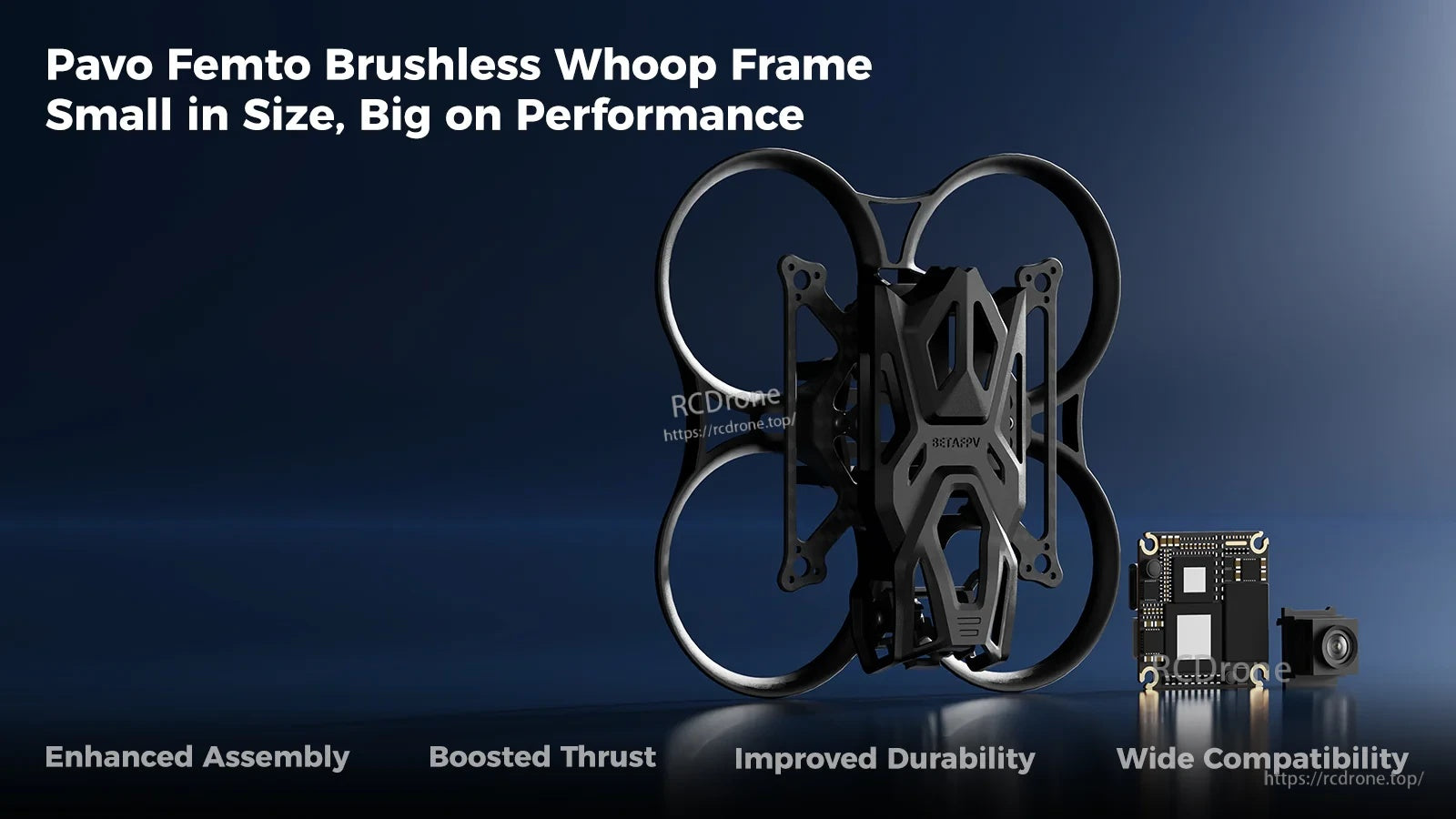

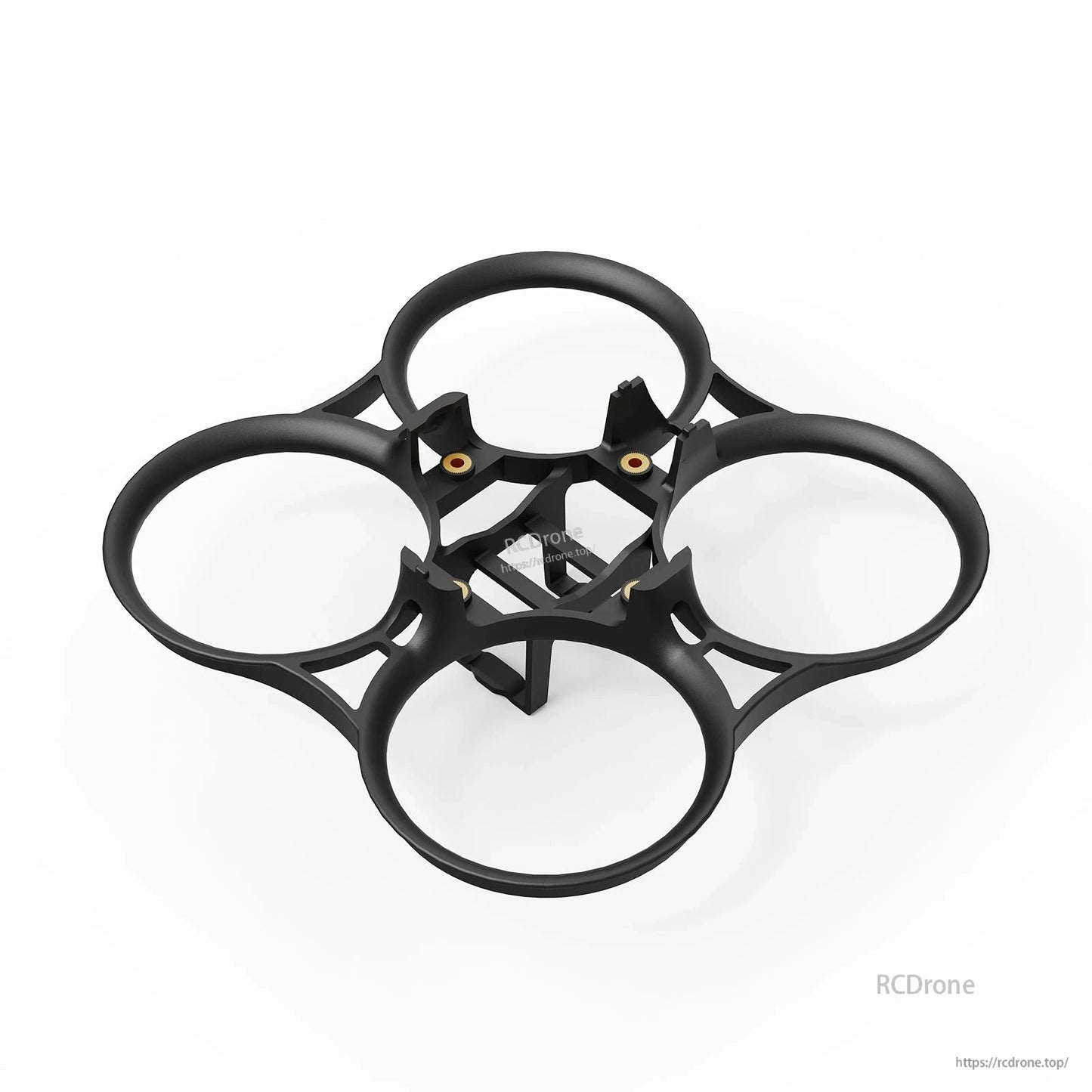

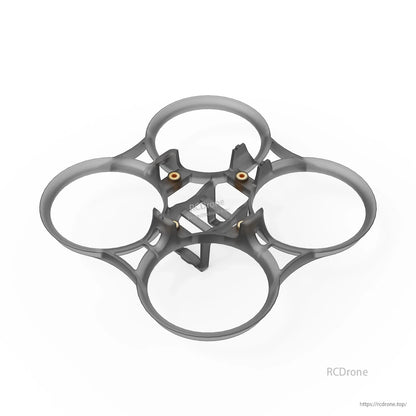

فریم براشلس BetaFPV Pavo Femto با فاصله محور ۷۵ میلی‌متر، داکت PA12، صفحه CF به ضخامت ۲ میلی‌متر، براکت DJI O4

بررسی اجمالی

فریم بدون براش BetaFPV Pavo Femto برای ساخت‌های فشرده FPV طراحی شده است و دارای طراحی داکت کوچکتر برای افزایش تقریبی 4% نیروی رانش، بهبود مونتاژ داکت به صفحه کربن و حفاظت بیشتر برای مدار برد هوایی DJI O4 است. سوراخ‌های نصب براکت واحد هوایی O4 با Pavo Femto، Pavo Pico و Pavo20 سازگار هستند.

ویژگی‌های کلیدی

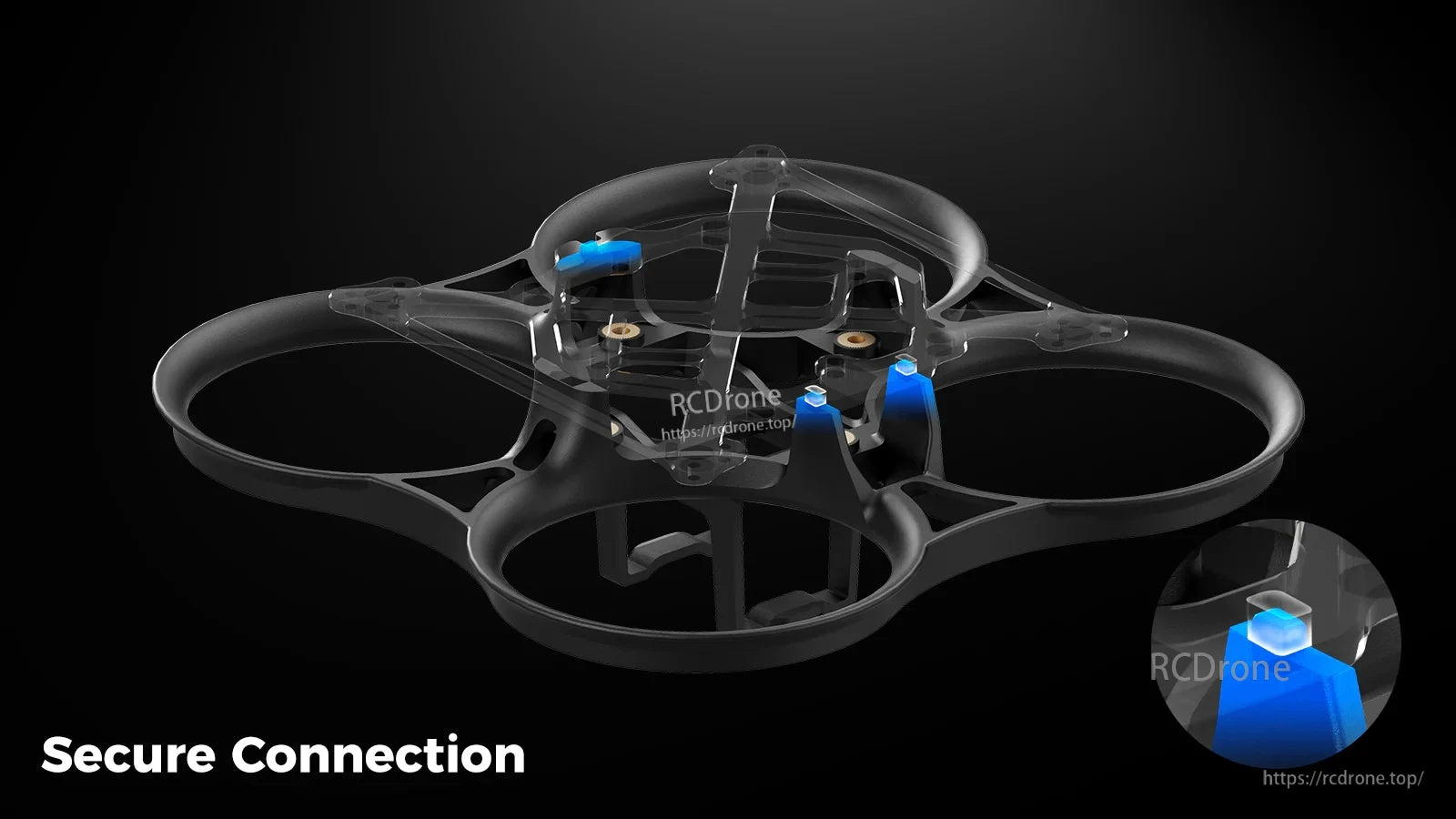

• مونتاژ بهبود یافته با اتصال بهتر بین داکت و صفحه فیبر کربن، شامل پشتیبانی‌ها و محدودیت‌های اضافی برای تناسب ایمن.

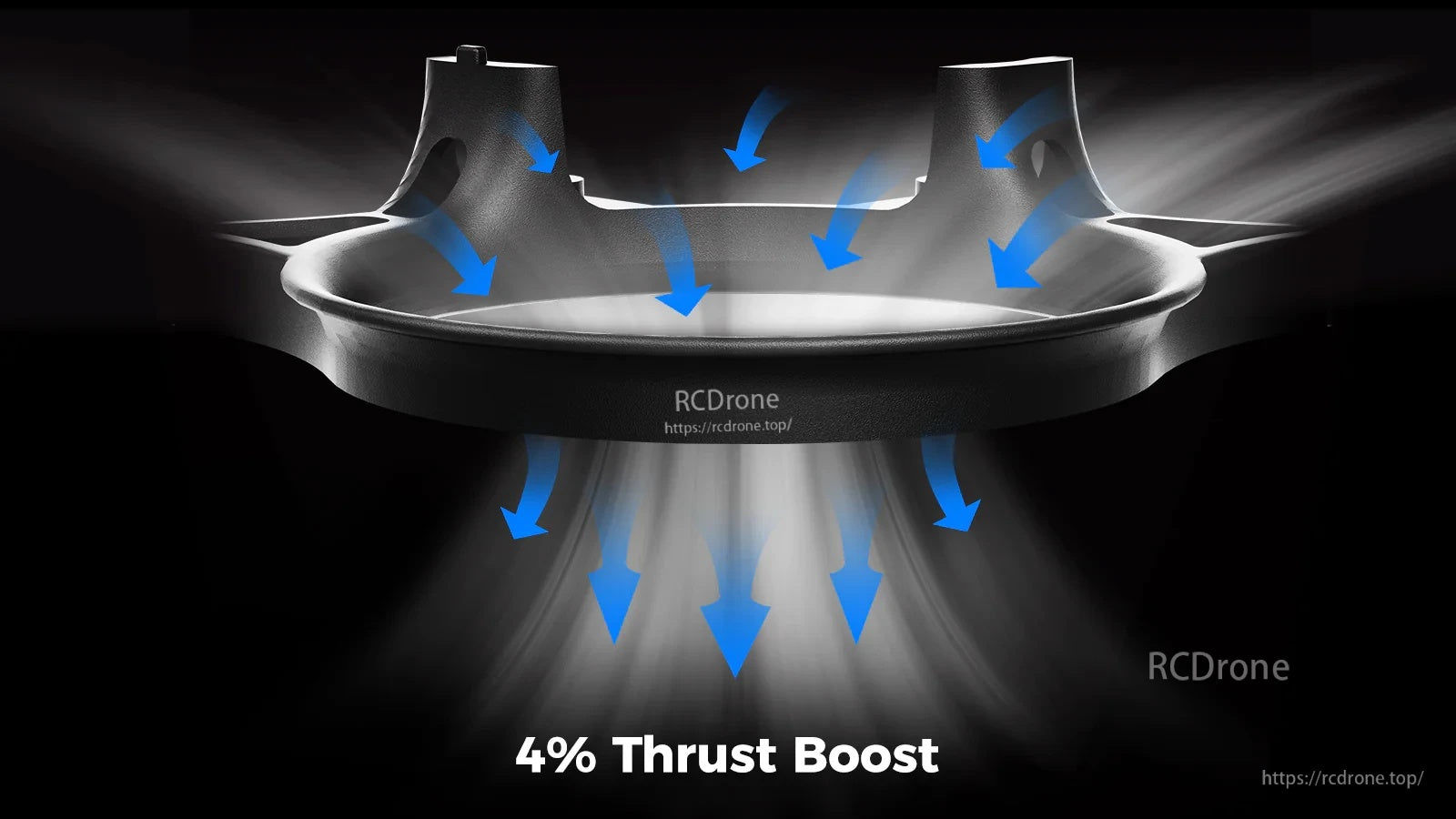

• افزایش نیروی رانش: طراحی داکت کوچکتر افزایش تقریبی 4% نیروی رانش را ارائه می‌دهد.

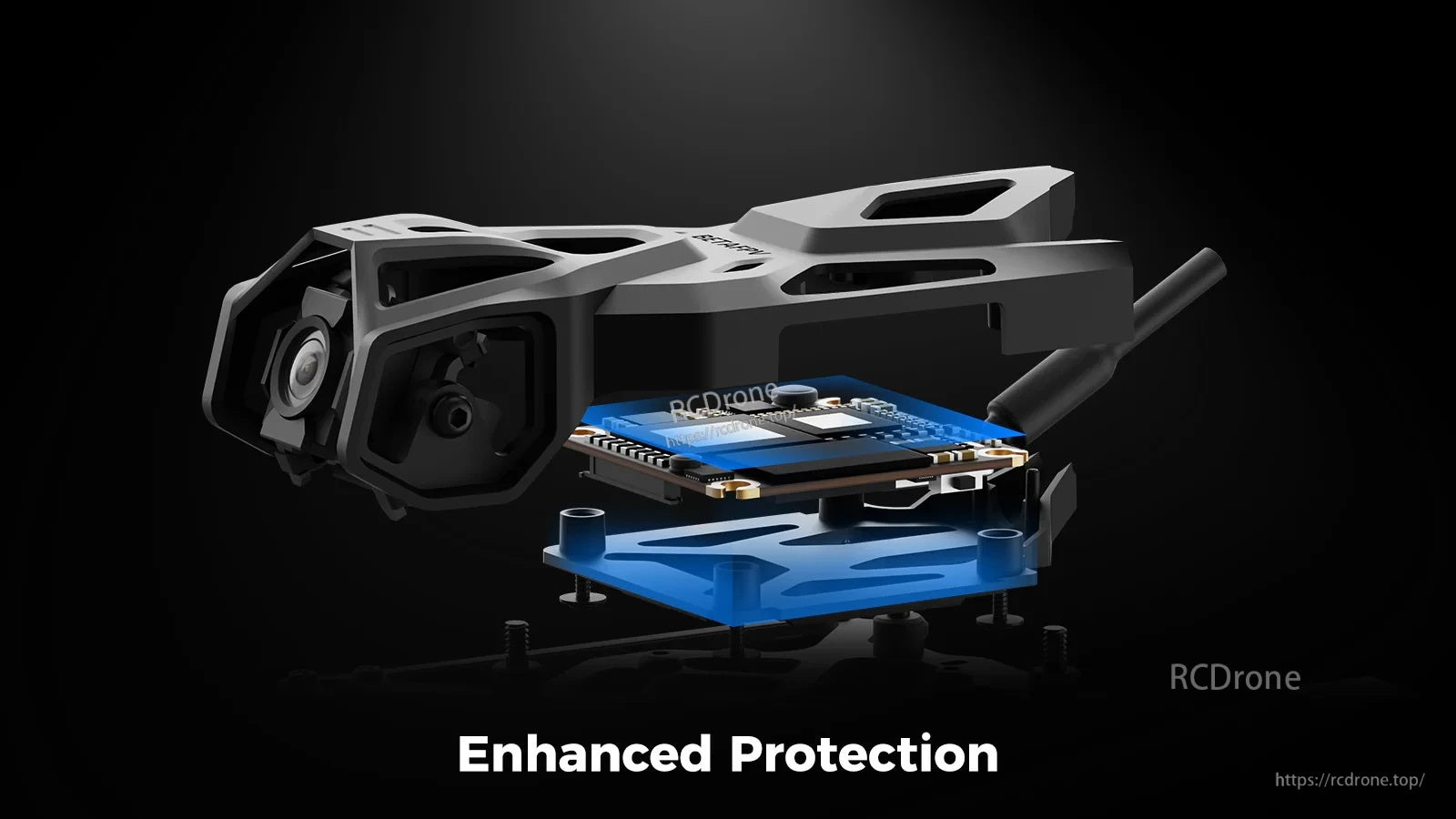

• دوام بهبود یافته: ساختار حفاظتی تقویت شده برای مدار برد هوایی DJI O4.

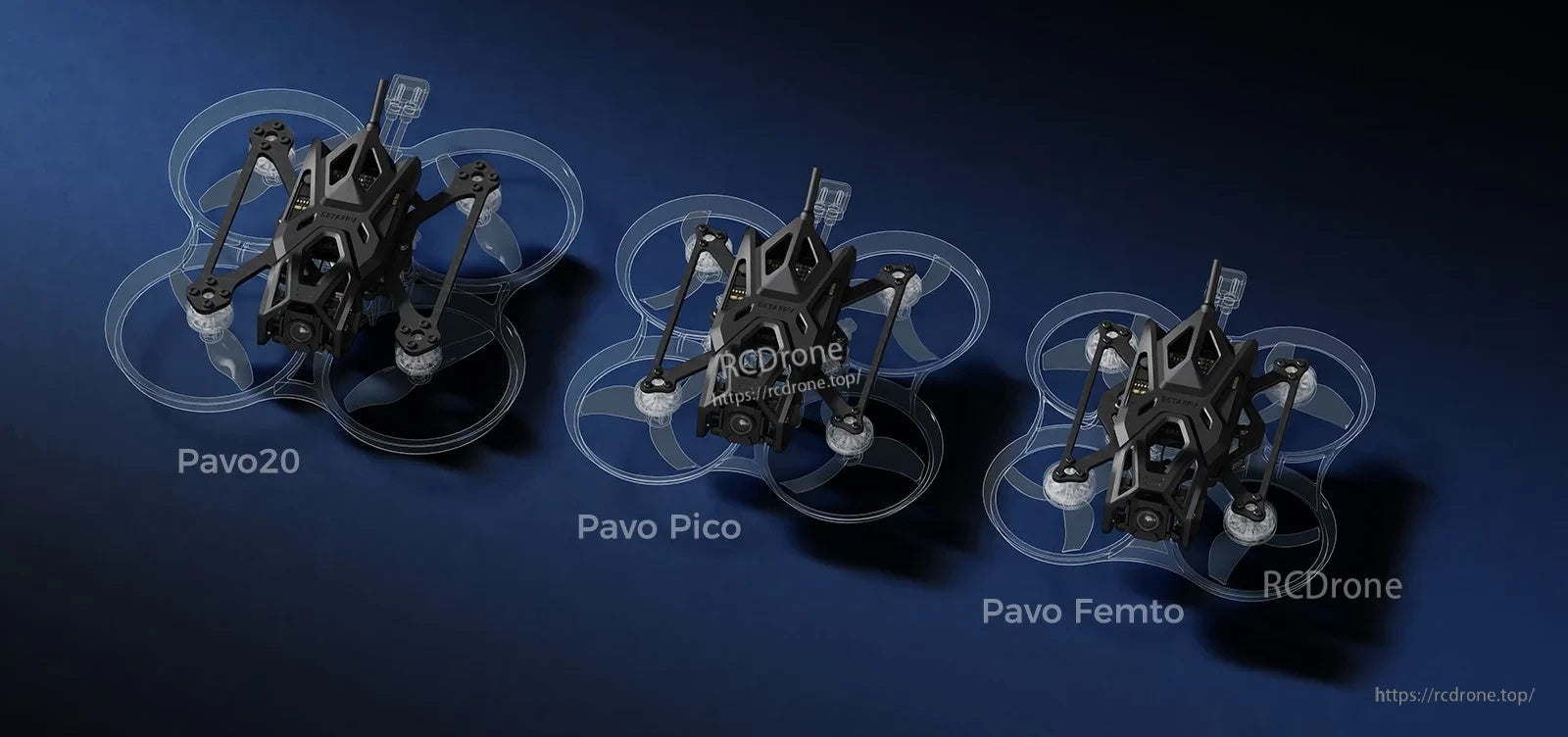

• سازگاری گسترده: براکت واحد هوایی O4 با Pavo Femto، Pavo Pico و Pavo20 سازگار است.

برای سوالات مربوط به سازگاری ساخت، با https://rcdrone.top/ تماس بگیرید یا ایمیل بزنید support@rcdrone.top.

مشخصات

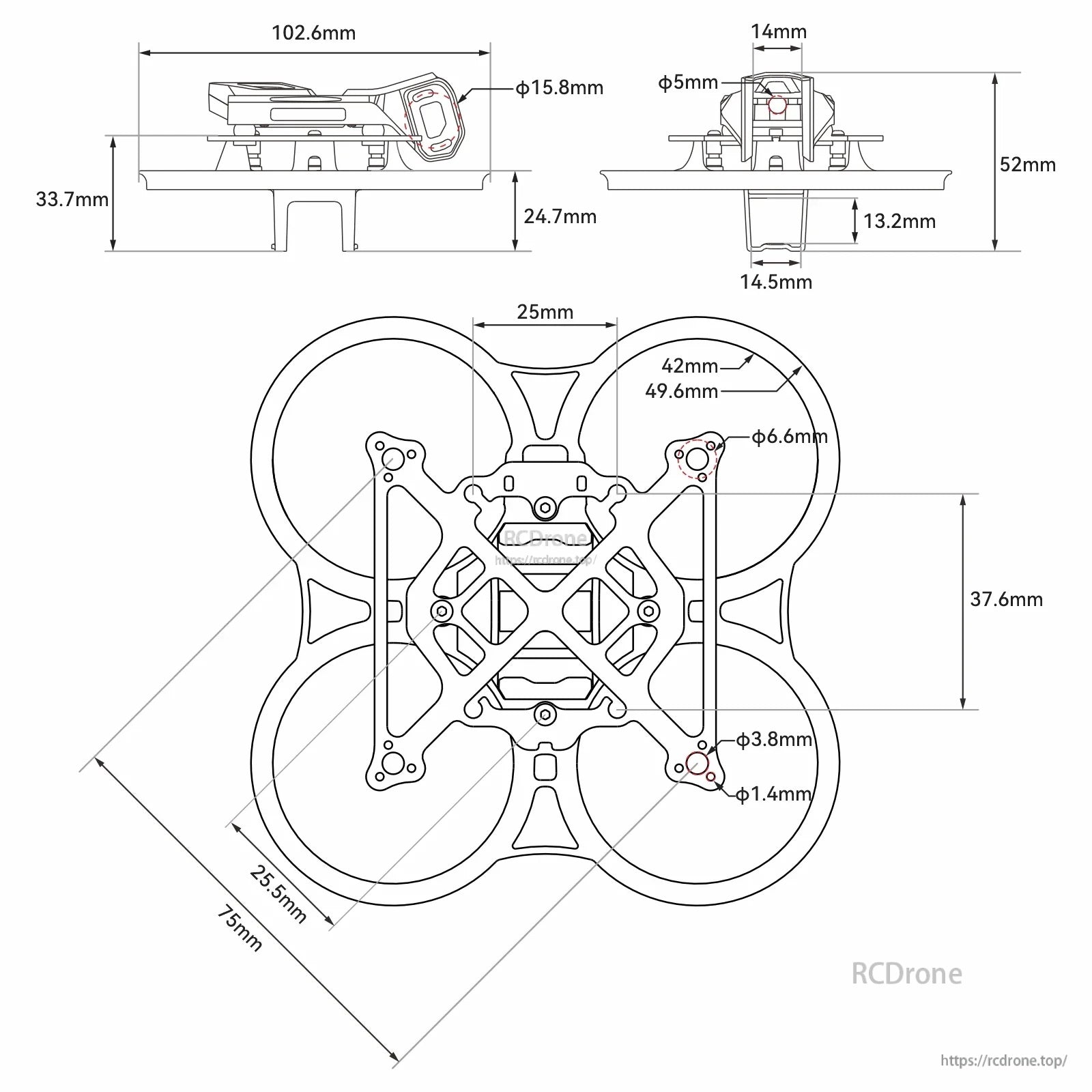

ابعاد دیاگرام فریم

• 102.6mm
• 33.7mm
• 24.7mm
• قطر 15.8mm
• قطر 5mm
• 14mm
• 52mm
• 13.2mm
• 14.5mm
• 25mm
• 42mm
• 49.6mm
• قطر 6.6mm
• 37.6mm
• قطر 3.8mm
• قطر 1.4mm
• 75mm
• 25.5mm

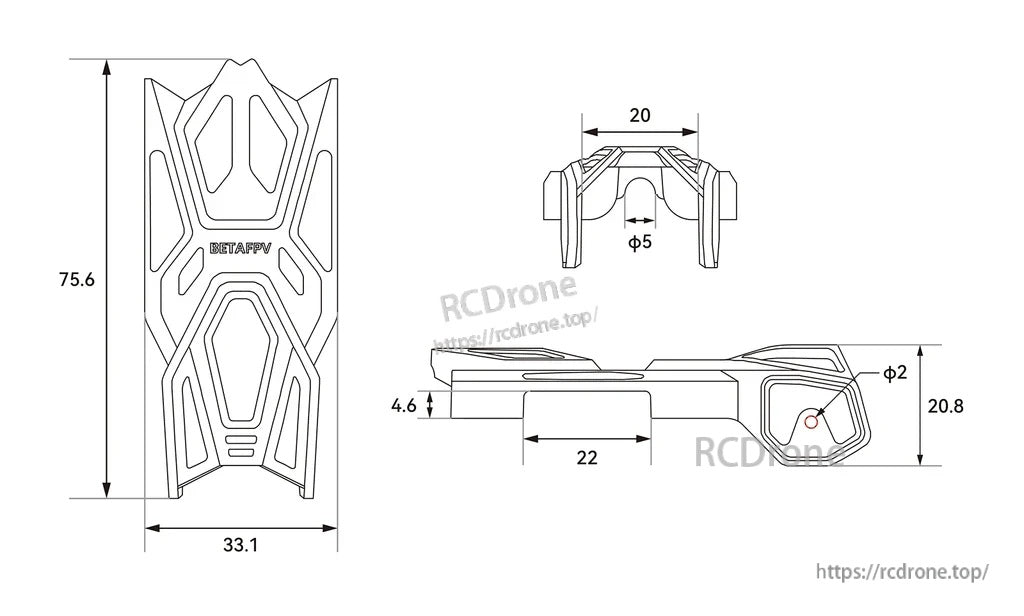

ابعاد دیاگرام براکت واحد هوایی O4

• 75.6mm
• 33.1mm
• 4.6mm
• 22mm
• 20mm
• قطر 5mm
• قطر 2mm
• 20.8mm

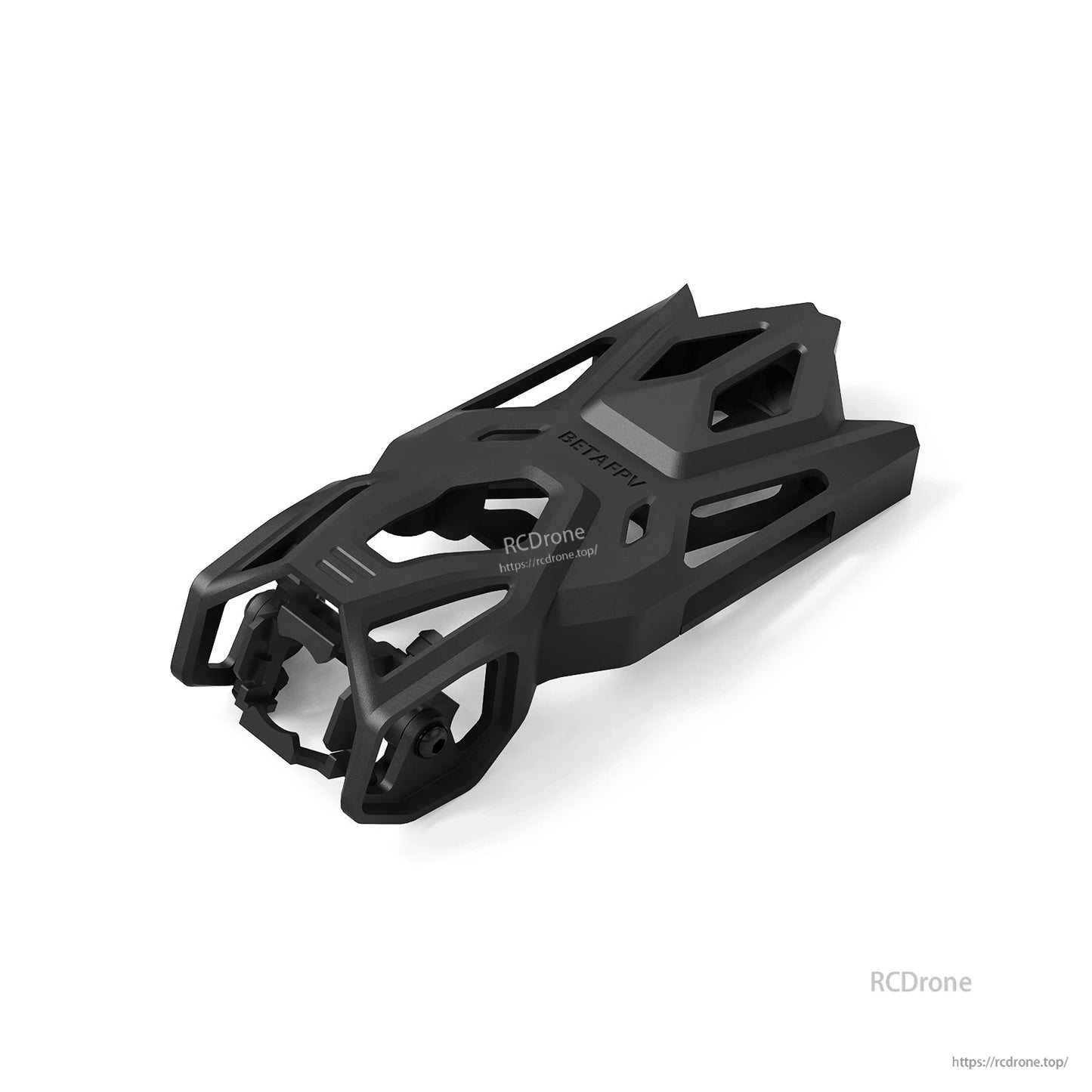

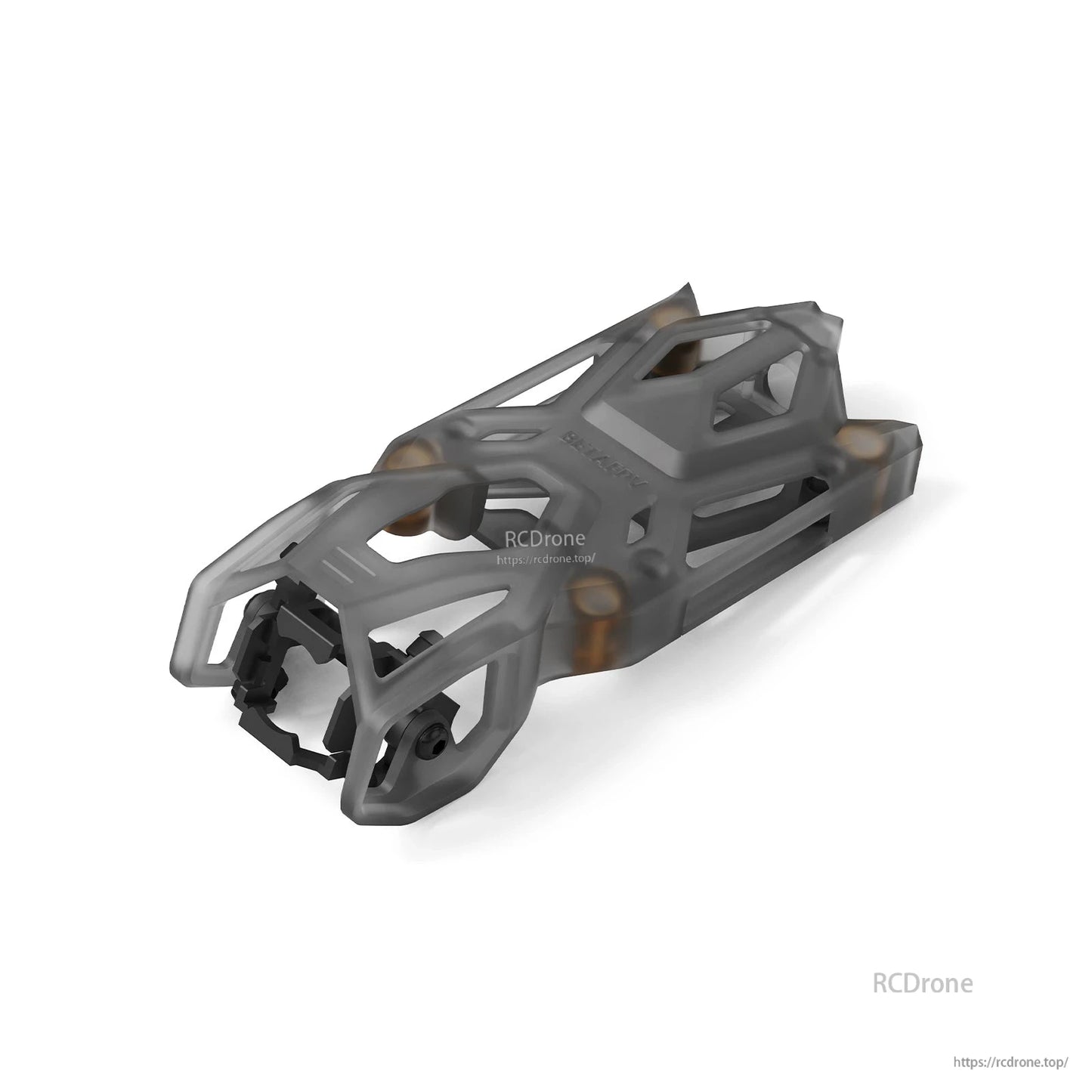

براکت واحد هوایی O4

براکت واحد هوایی O4 شامل یک براکت دوربین O4 و اجزای جذب شوک برای واحد هوایی O4 است و با سوراخ‌های نصب سازگار با Pavo Femto، Pavo Pico و Pavo20 طراحی شده است.

قطعات پیشنهادی

• FC: F4 2-3S 20A AIO FC
• موتور: موتورهای بدون براش LAVA Series 1102 14000KV
• پروپیلرها: پروپیلرهای 3 پره Gemfan 1611
• باتری: باتری LAVA Series 2S 450mAh
• VTX: واحد هوایی DJI O4
• کوچک‌های سازگار با براکت واحد هوایی O4: Pavo Femto, Pavo Pico, Pavo20
• لوازم جانبی: بسته پیچ درون‌هواپیما، اجزای جذب شوک برای واحد هوایی O4

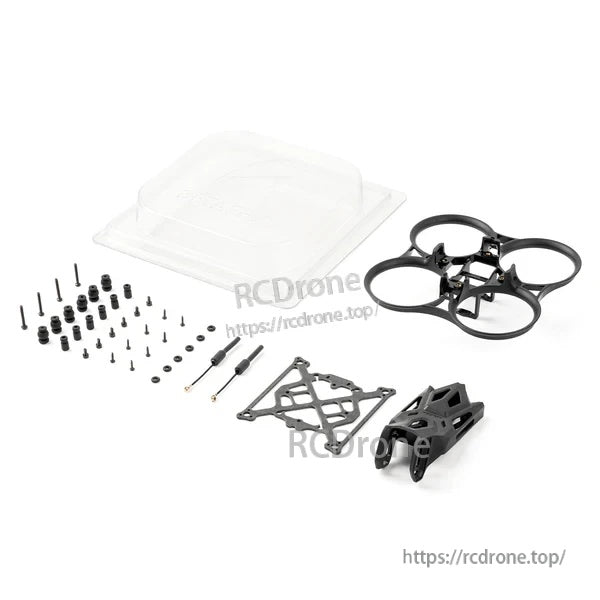

موارد موجود

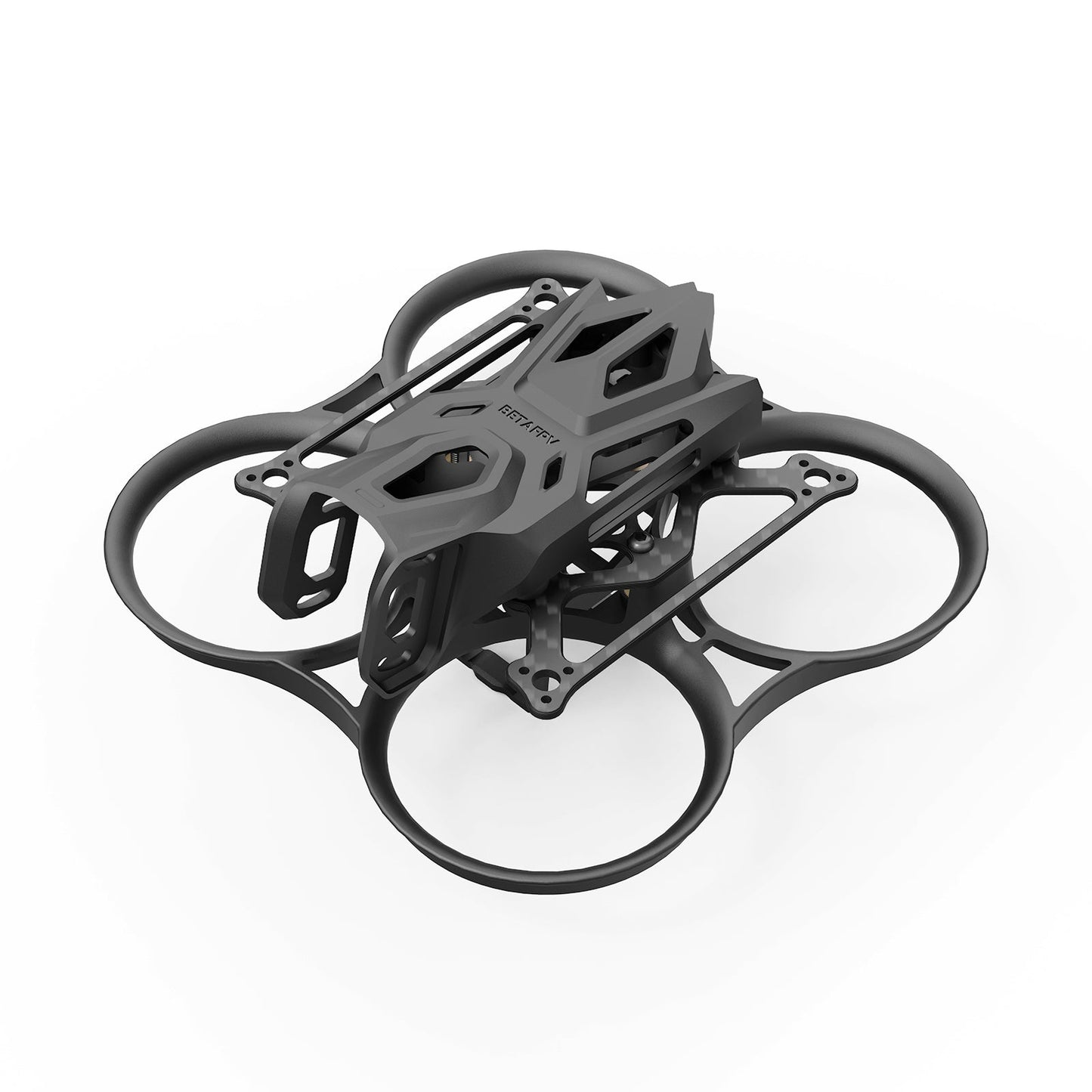

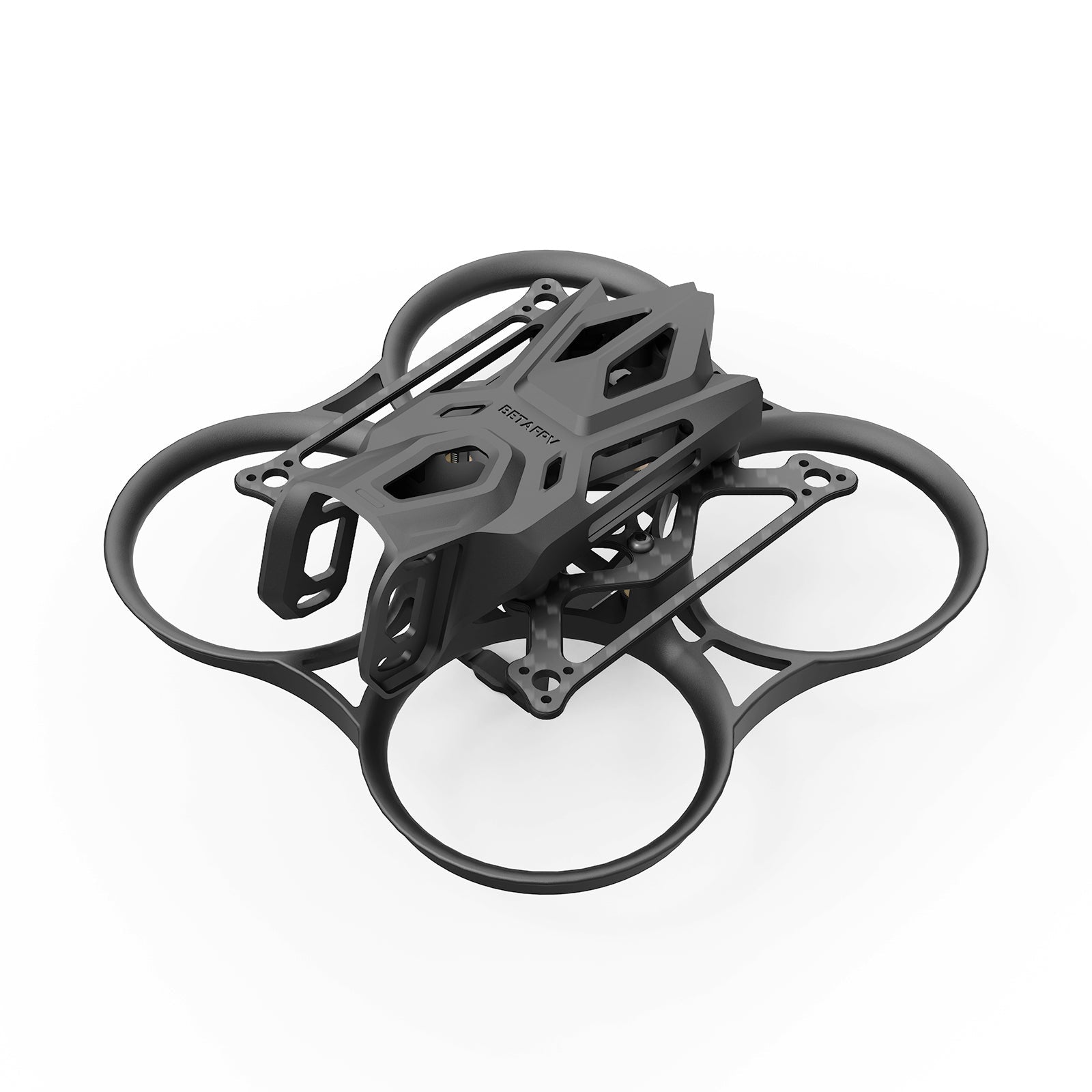

فریم بدون براش Pavo Femto

• 1 * صفحه کربن فیبر Whoop
• 1 * داکت Whoop
• 1 * صفحه بالایی برای براکت واحد هوایی O4 II
• 1 * صفحه پایینی برای براکت واحد هوایی O4 II
• 1 * آنتن VTX 5.8G
• 6 * توپ‌های جذب شوک برای کنترلر پرواز (8mm)
• 6 * پدهای جذب شوک برای واحد هوایی O4
• 6 * توپ‌های جذب شوک برای براکت واحد هوایی O4 II (8.8mm)
• 4 * M2*14 پیچ سر تخت با سر سوکت
• 6 * M2*4 پیچ سر تخت با سر سوکت
• 8 * M1.4*6 پیچ سر تخت فیلیپس با واشر تپانچه‌ای

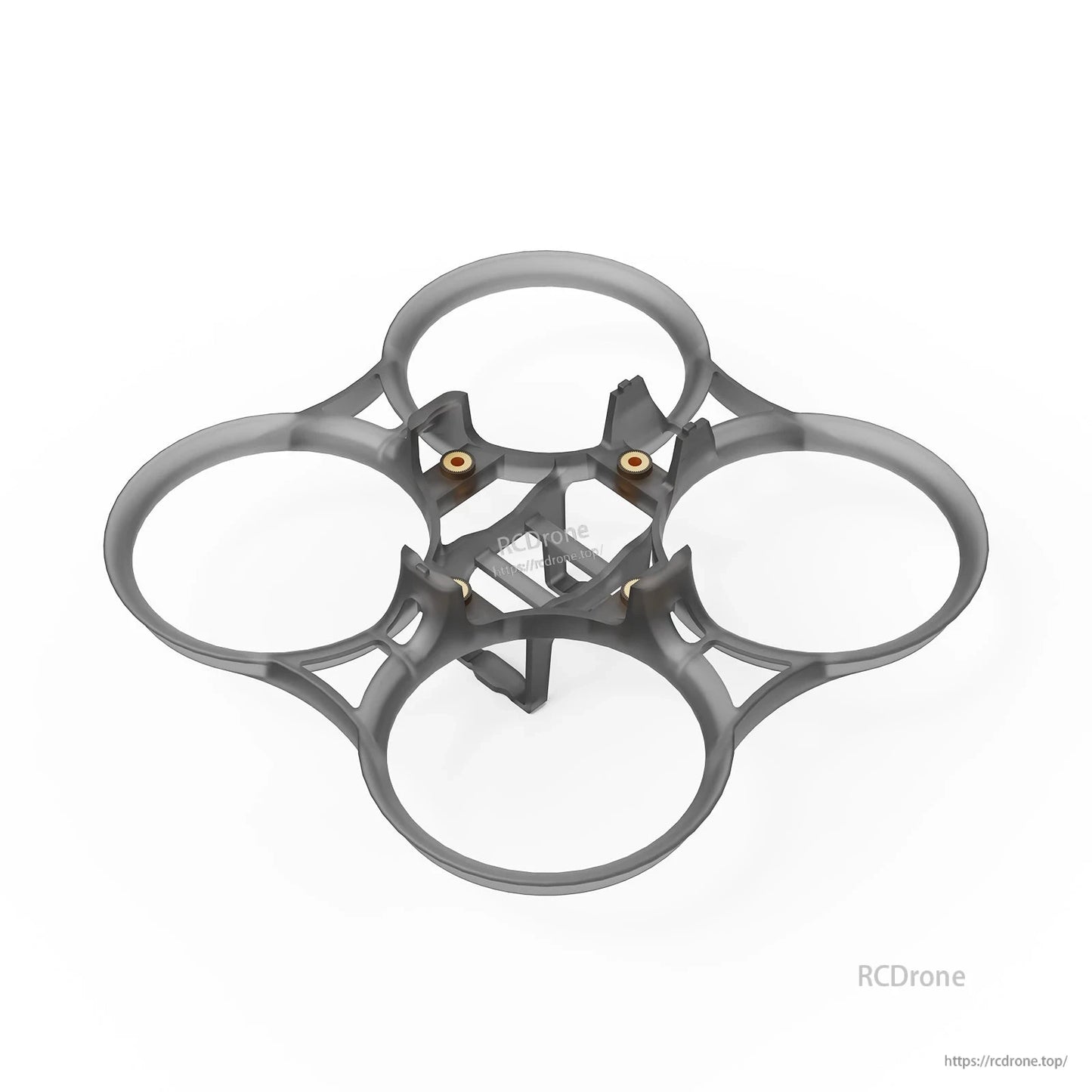

پاو فمتو هوپ داکت

• 1 * داکت هوپ

براکت واحد هوایی O4

• 1 * صفحه بالایی برای براکت واحد هوایی O4
• 1 * صفحه پایینی برای براکت واحد هوایی O4
• 1 * براکت دوربین DJI O4
• 1 * پایه شوک‌گیر برای دوربین DJI O4
• 1 * آنتن VTX 5.8G
• 6 * توپ‌های شوک‌گیر برای براکت واحد هوایی O4 (6.6mm)
• 6 * پدهای شوک‌گیر برای واحد هوایی O4
• 6 * توپ‌های شوک‌گیر برای دوربین O4
• 6 * M2*10 پیچ سر استوانه‌ای با سر سوکت
• 4 * M2*4 پیچ سر تخت با سر سوکت
• 6 * M1.پیچ‌های سر واشر تخت فیلپس 4*5
