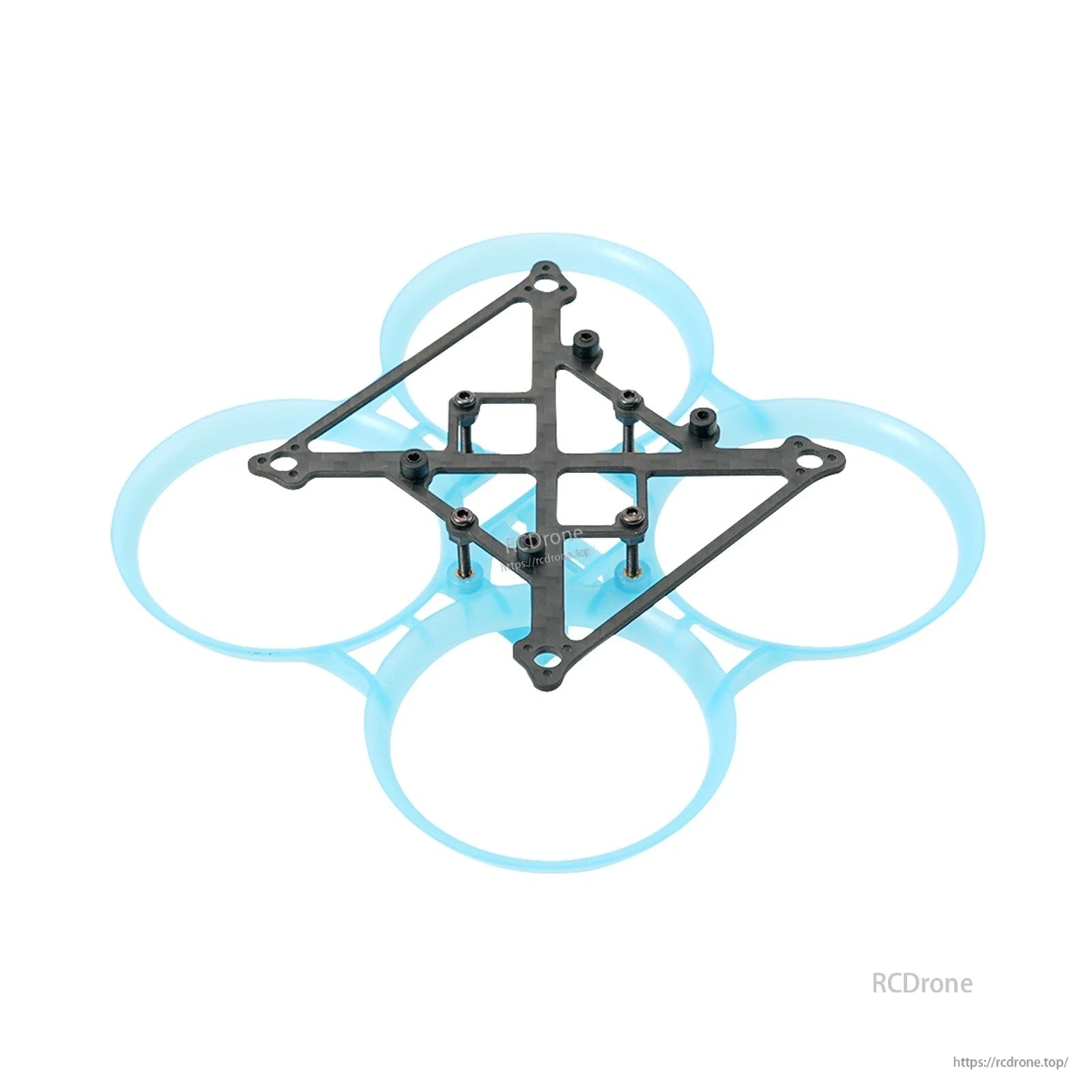

فریم براشلس BetaFPV Pavo Pico (PA12) با فاصله محور ۸۰.۸ میلی‌متر مناسب برای DJI O3، Avatar، Vista

بررسی اجمالی

فریم بدون براش BETAFPV Pavo Pico یک پلتفرم فریم سبک و جمع و جور 2S با وزن زیر 100 گرم به سبک سینهوپ است که برای DJI O3 و سایر گزینه‌های دیجیتال HD VTX رایج مانند Walksnail Avatar و Vista (با صفحه نصب 20×20) طراحی شده است. بر اساس بازخورد خلبانان از آزمایش‌های قبلی، طراحی فریم ارتفاع محل باتری را کاهش می‌دهد و قطعات محافظت از دوربین و فیلتر اختیاری را اضافه می‌کند تا از فیلم‌برداری HD تمیزتری پشتیبانی کند.

ویژگی‌های کلیدی

• پایه VTX دیجیتال HD از PP سبک و مقاوم که به صورت تزریقی قالب‌گیری شده است، استفاده می‌کند و ساختاری دارد که به کاهش جابجایی VTX پس از ضربه‌ها کمک می‌کند.
• طراحی دمپر لاستیکی برای کاهش لرزش‌های فرکانس پایین؛ برای استفاده با نرم‌افزار تثبیت GyroFlow در نظر گرفته شده است.
• قطعه چاپی محافظ لنز با محدودیت زاویه، حرکت دوربین را به 30° محدود می‌کند.

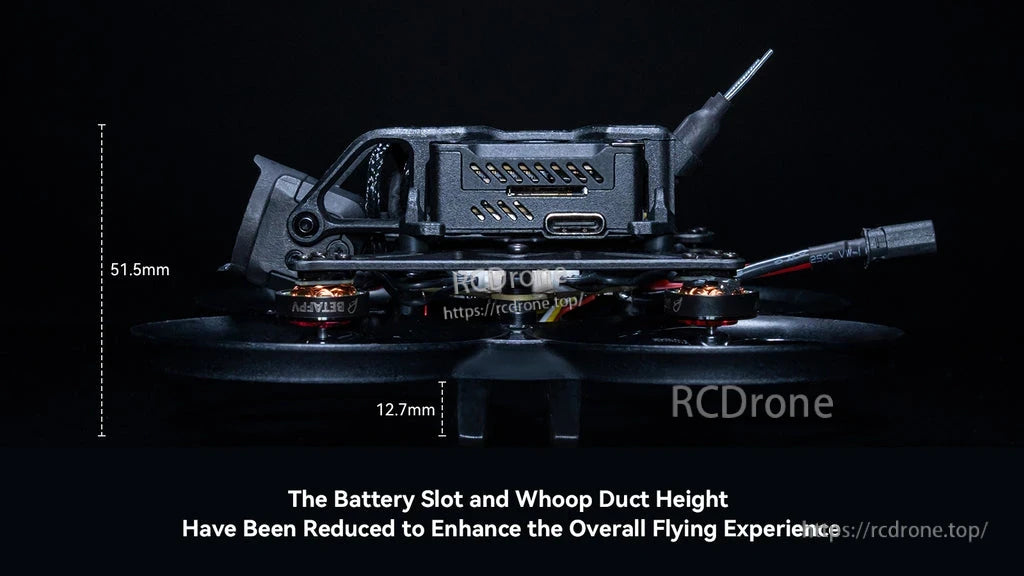

• به‌روزرسانی با پروفایل پایین: ارتفاع پایه نصب VTX HD و ارتفاع داک سینهوپ از 60.6 میلی‌متر به 51.5 میلی‌متر کاهش یافته است؛ ارتفاع محل باتری به عنوان 12 نشان داده شده است.۷ میلی‌متر.
• نصب باتری DIY: بدنه اصلی قابل برش است؛ باتری‌های بزرگتر ممکن است با استفاده از بندهای باتری یا اجزای چاپ شده نصب شوند.

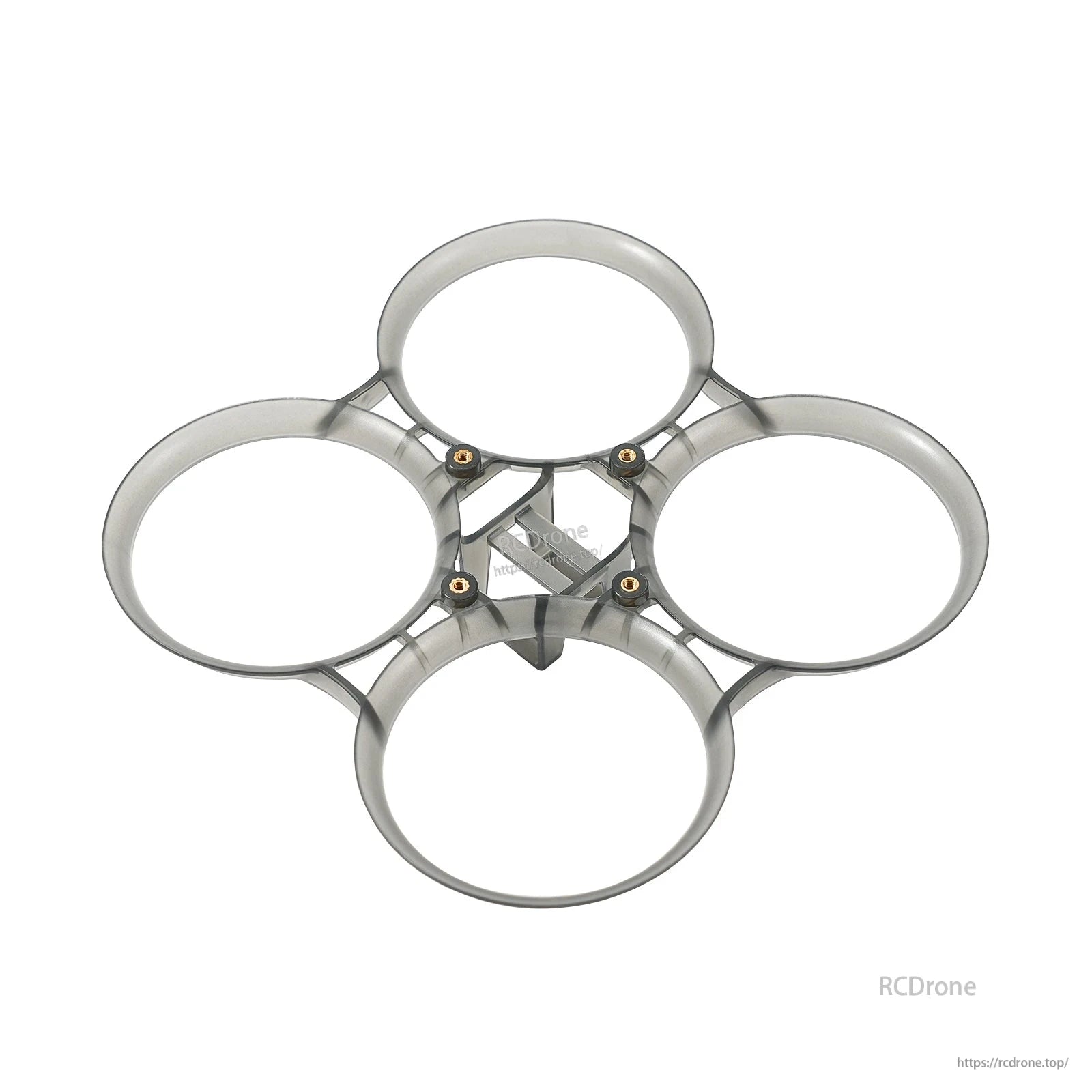

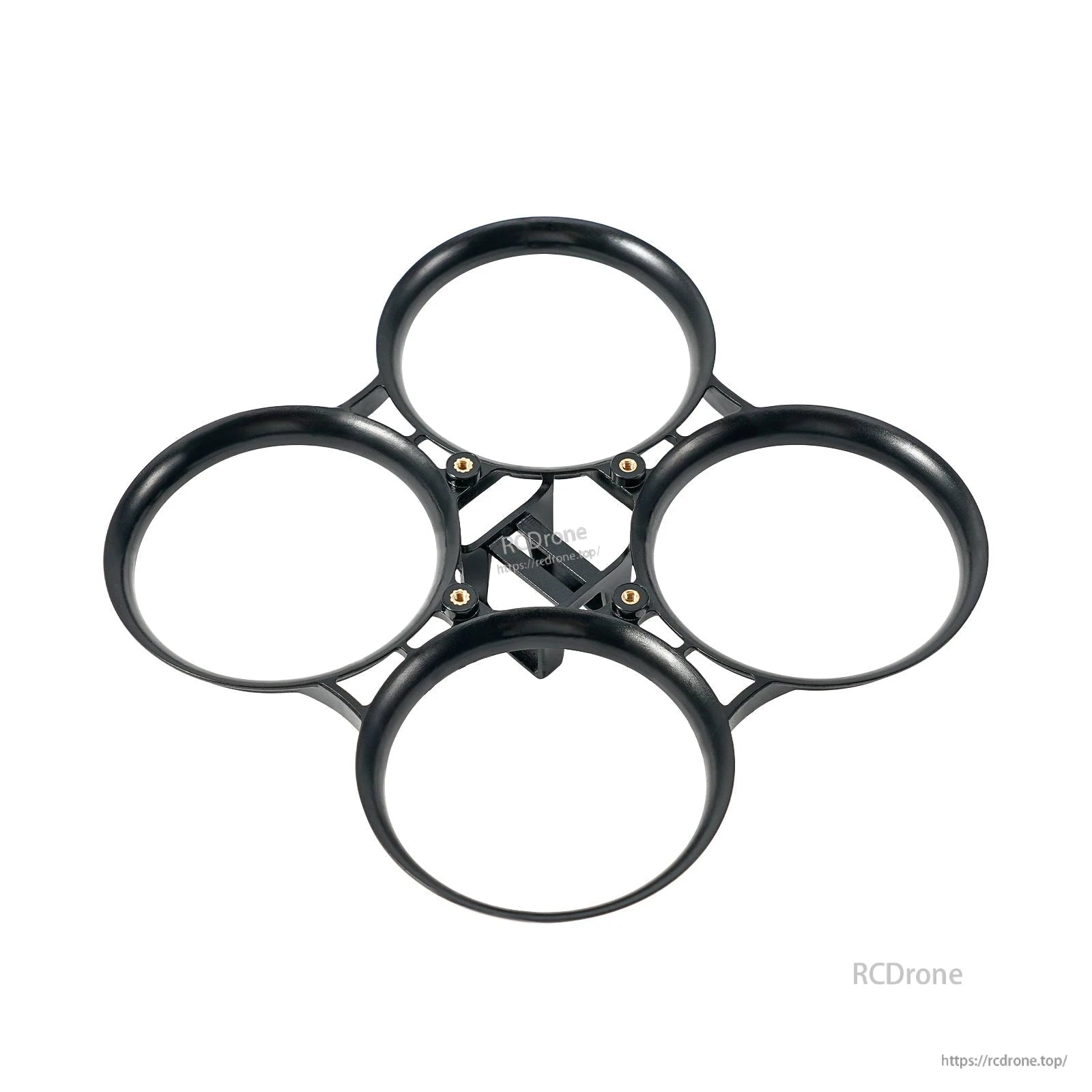

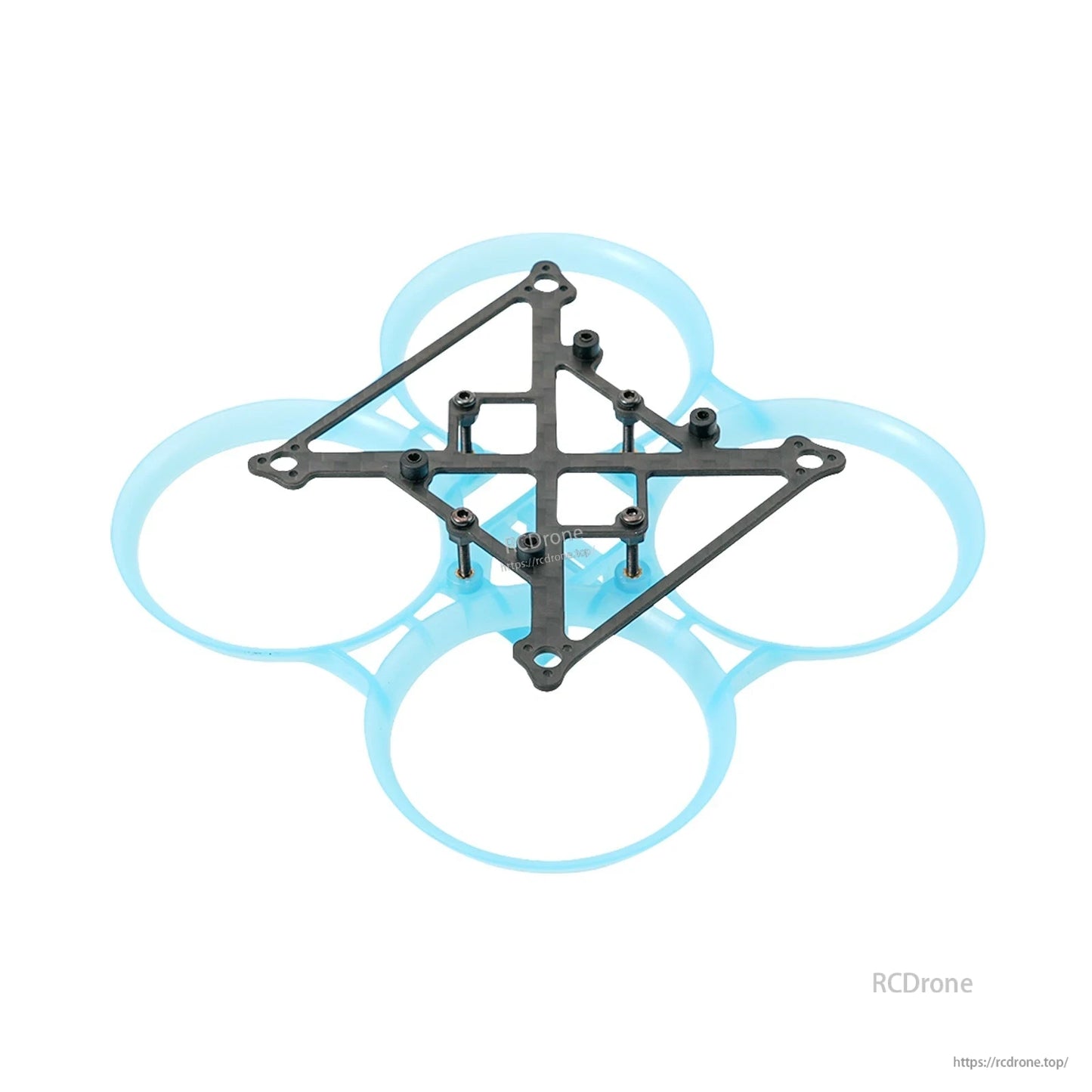

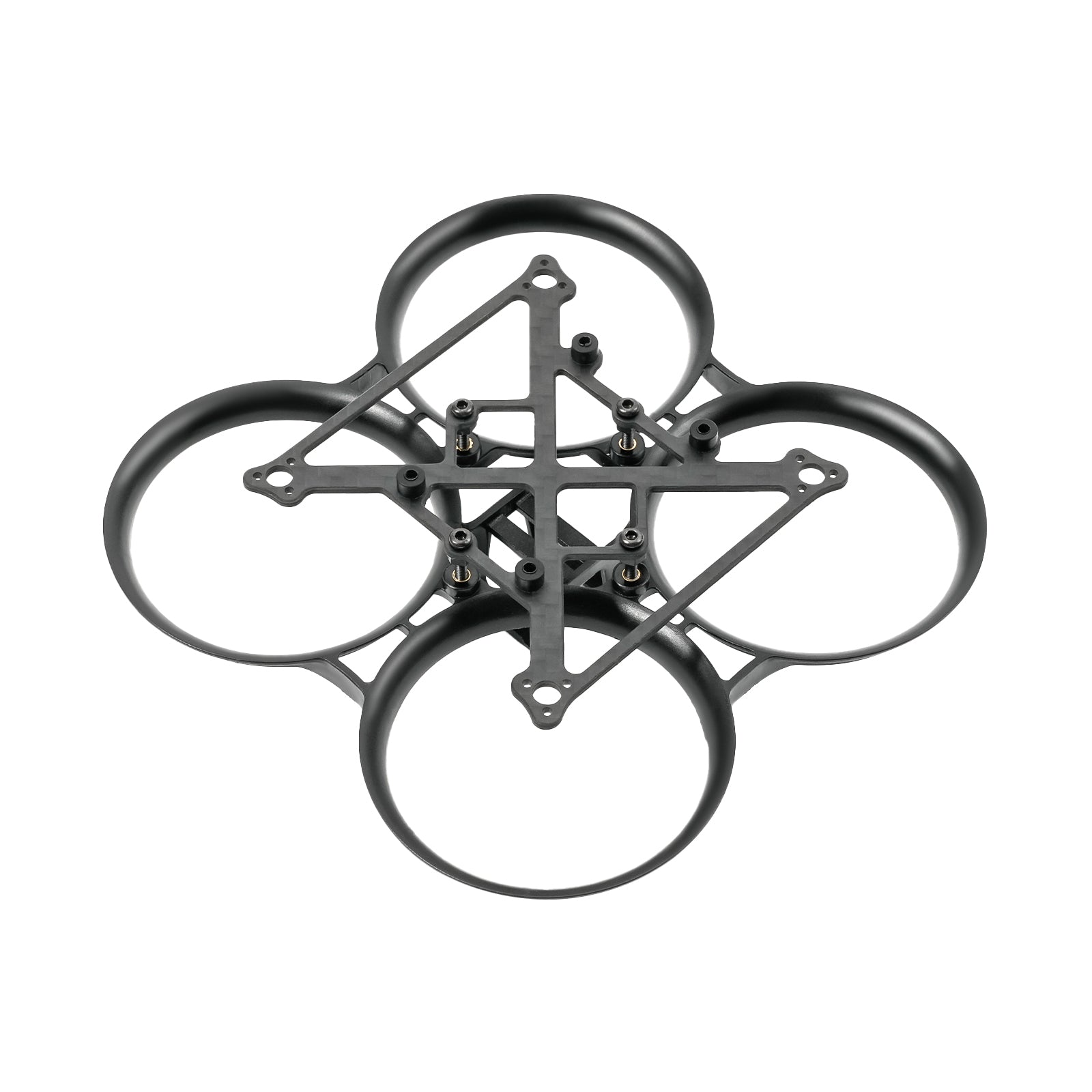

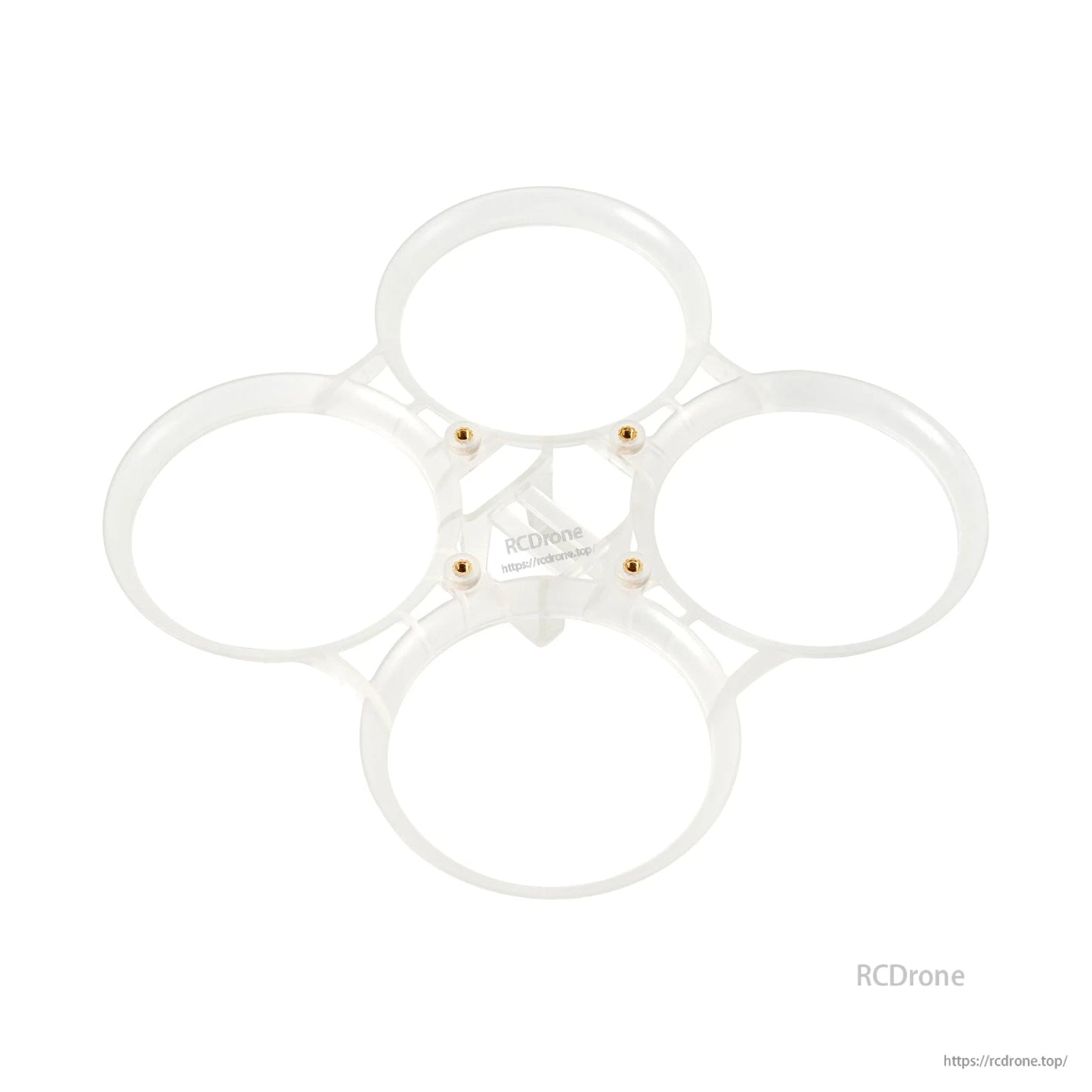

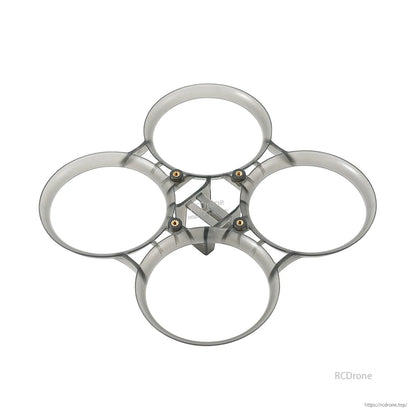

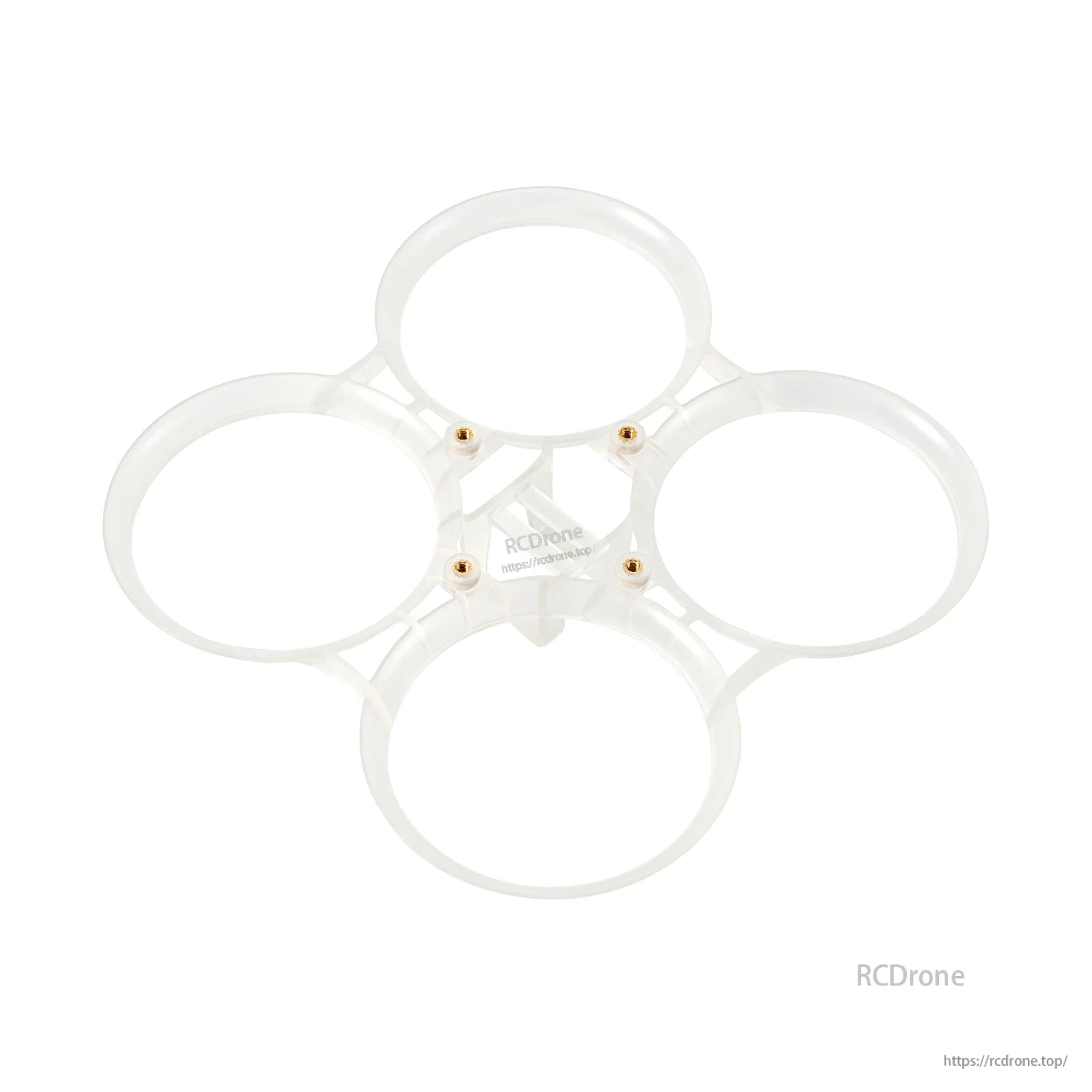

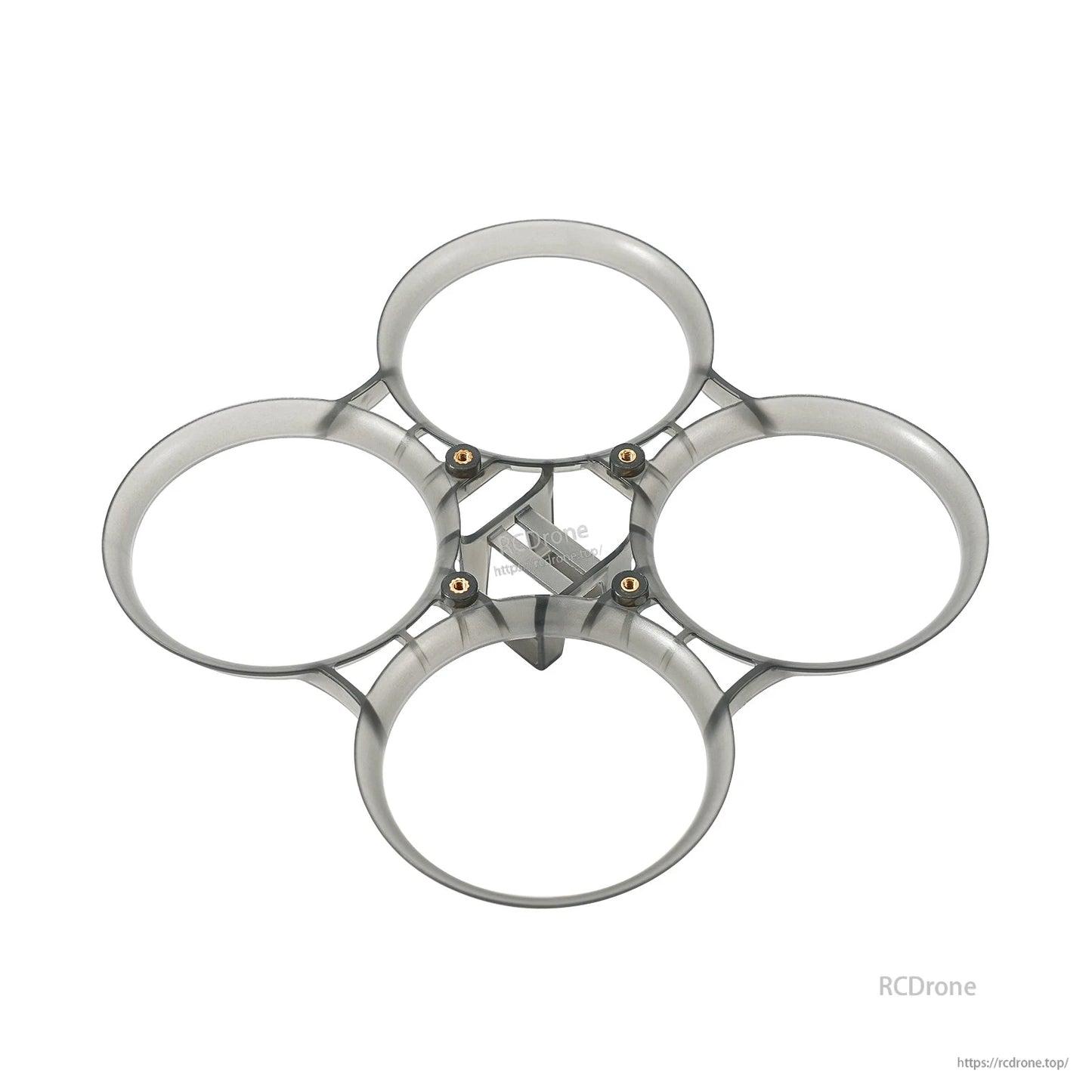

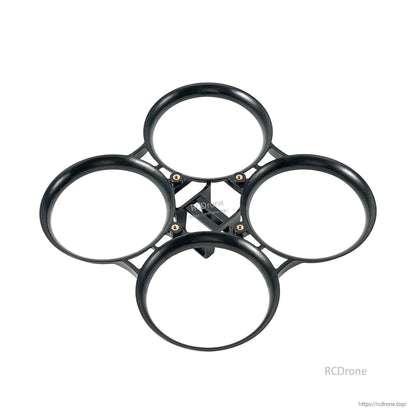

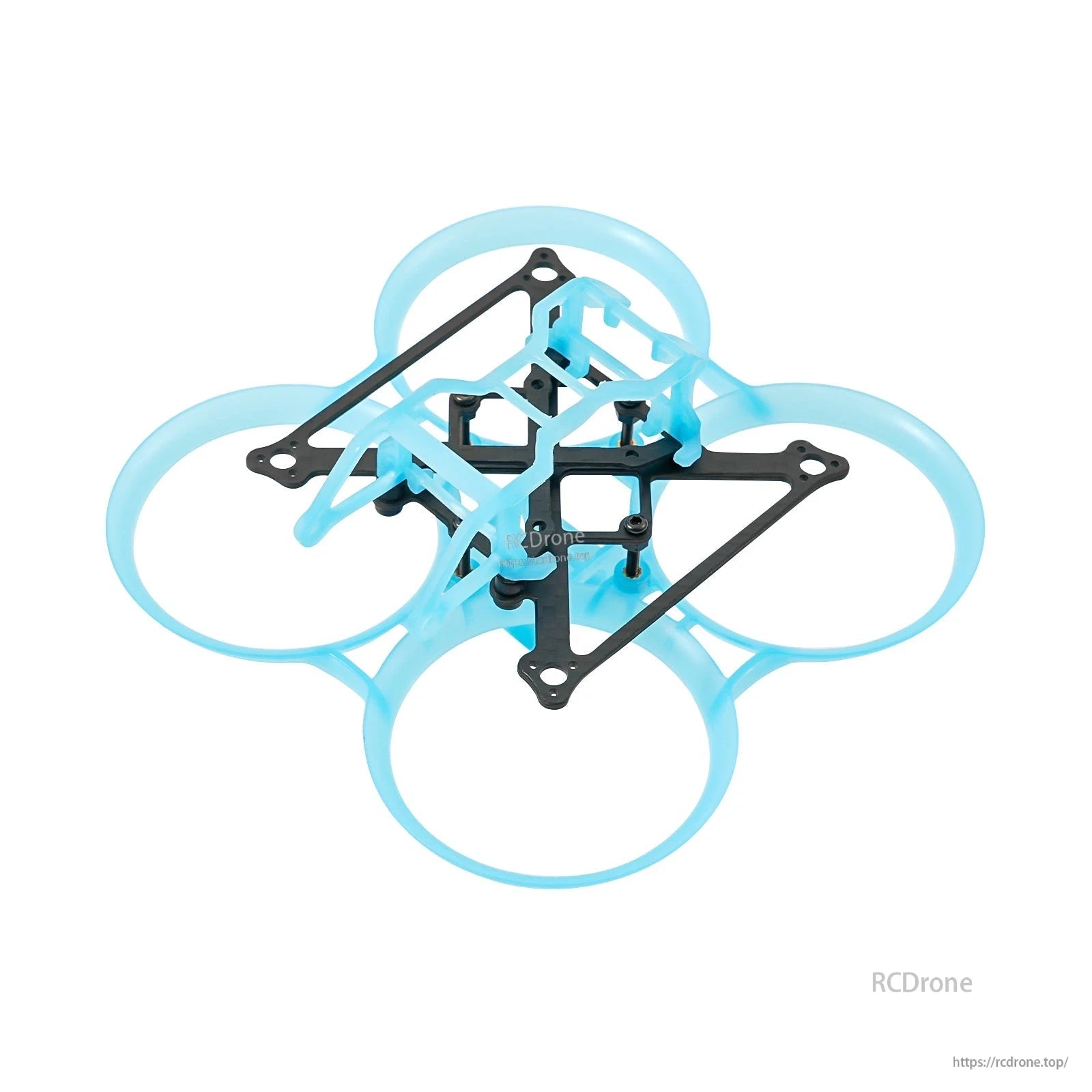

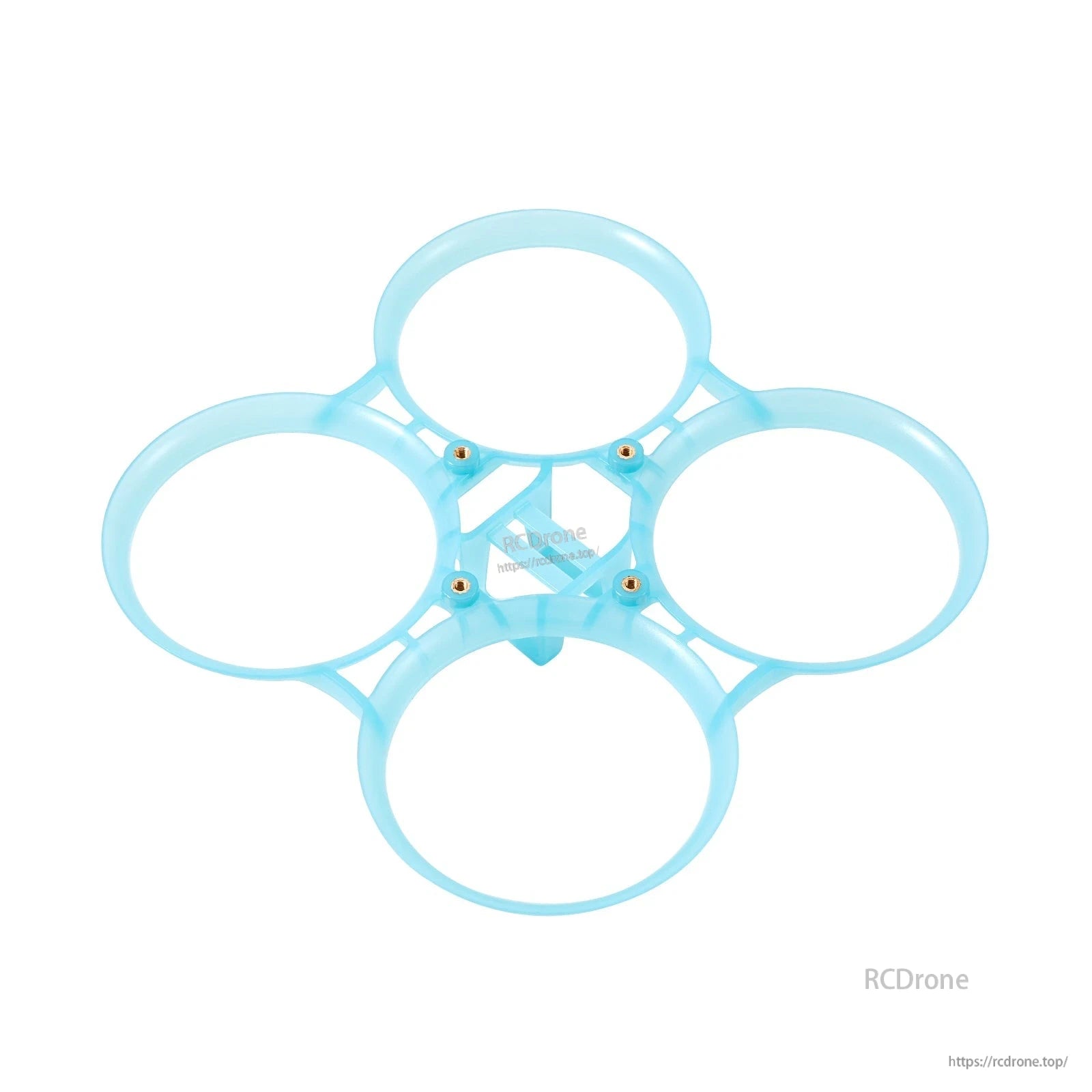

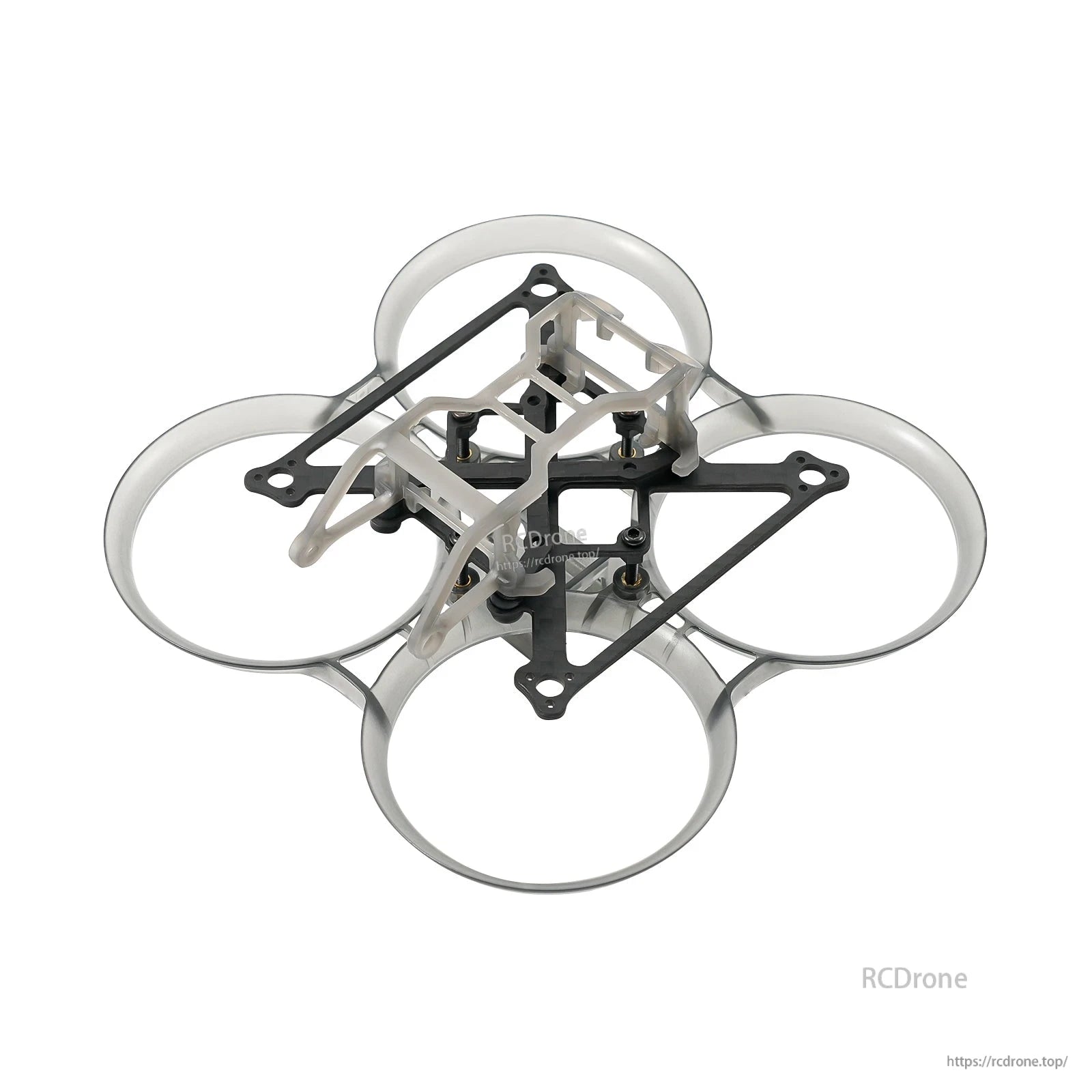

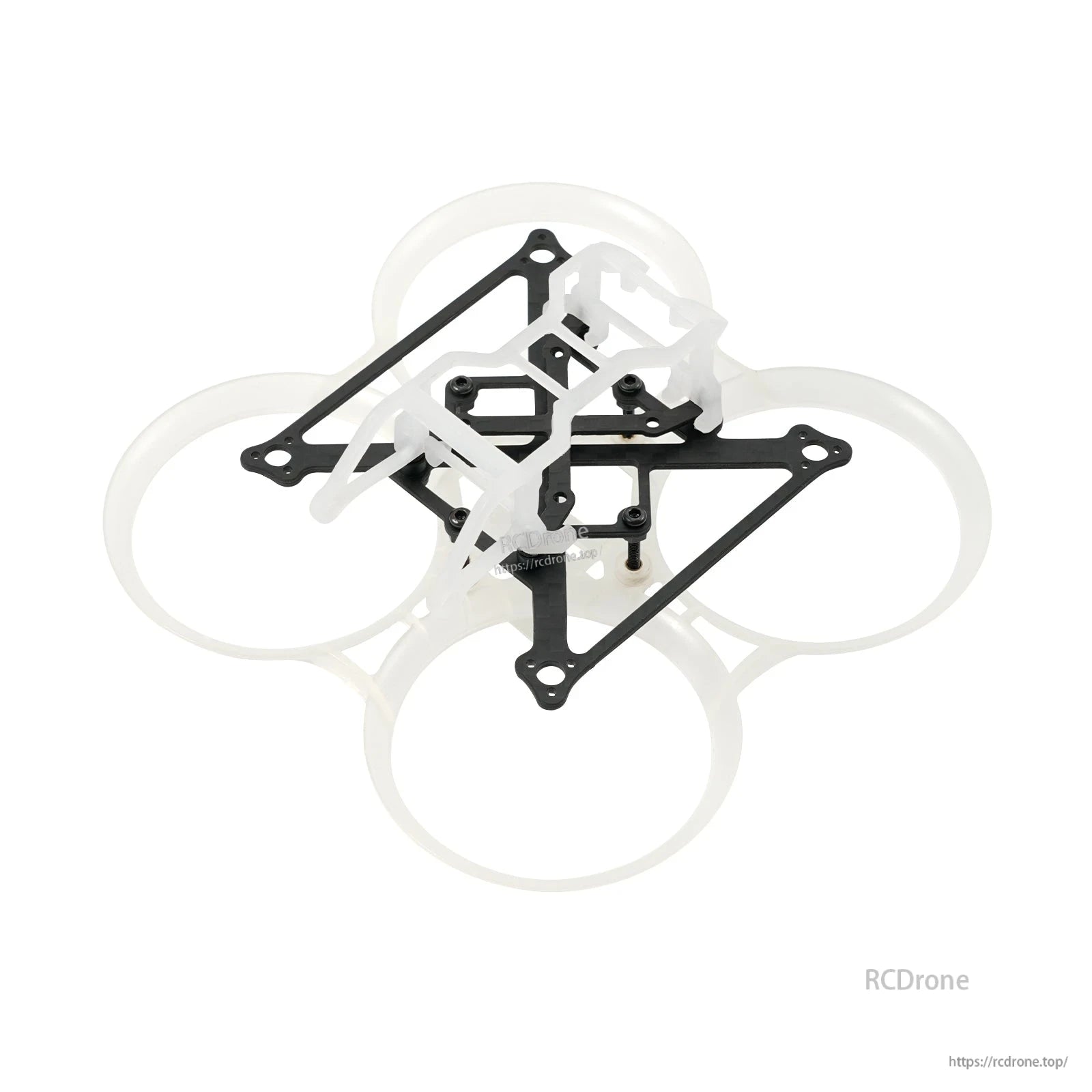

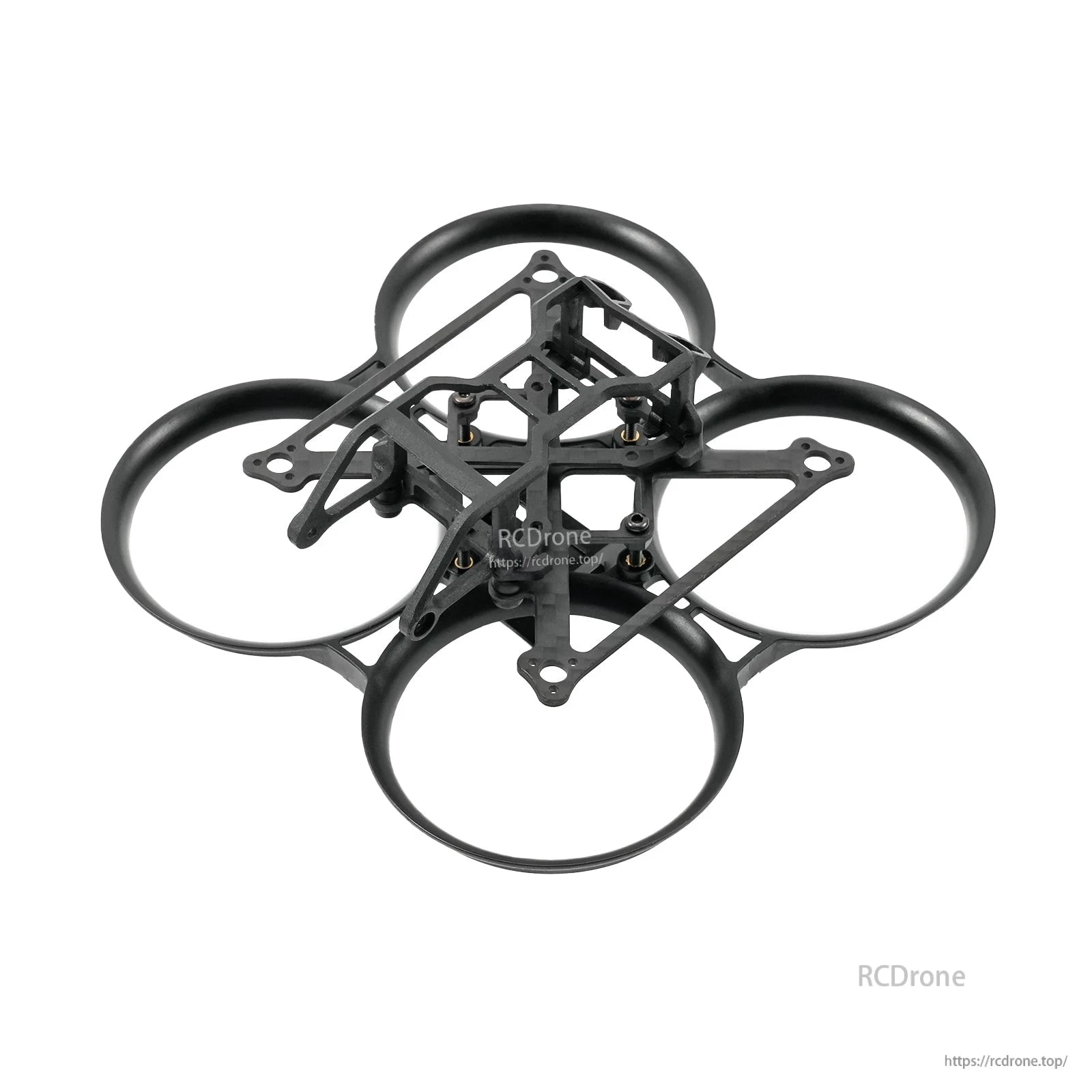

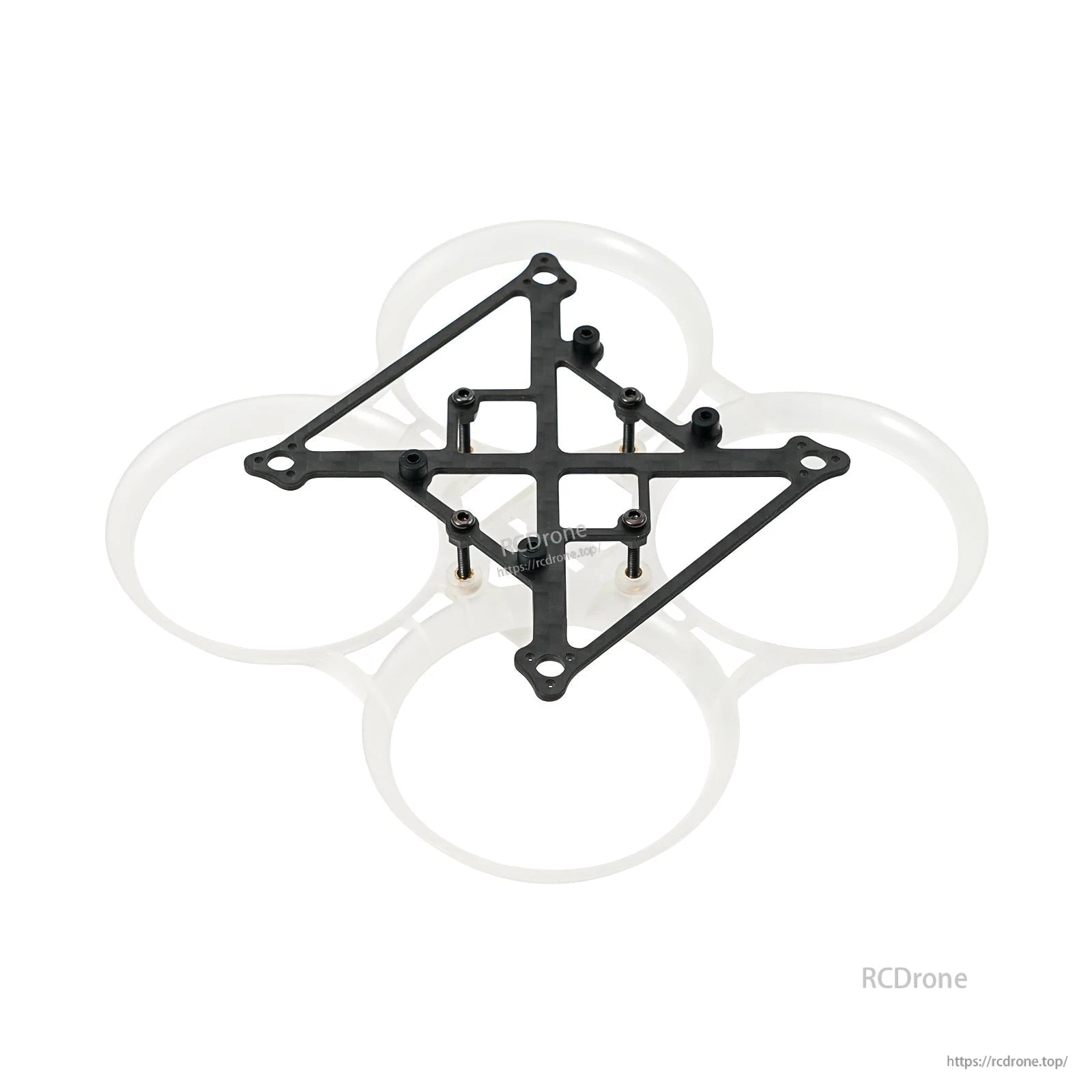

• گزینه‌های رنگی نمایش داده شده: آبی شفاف / مشکی / شفاف / خاکستری شفاف.

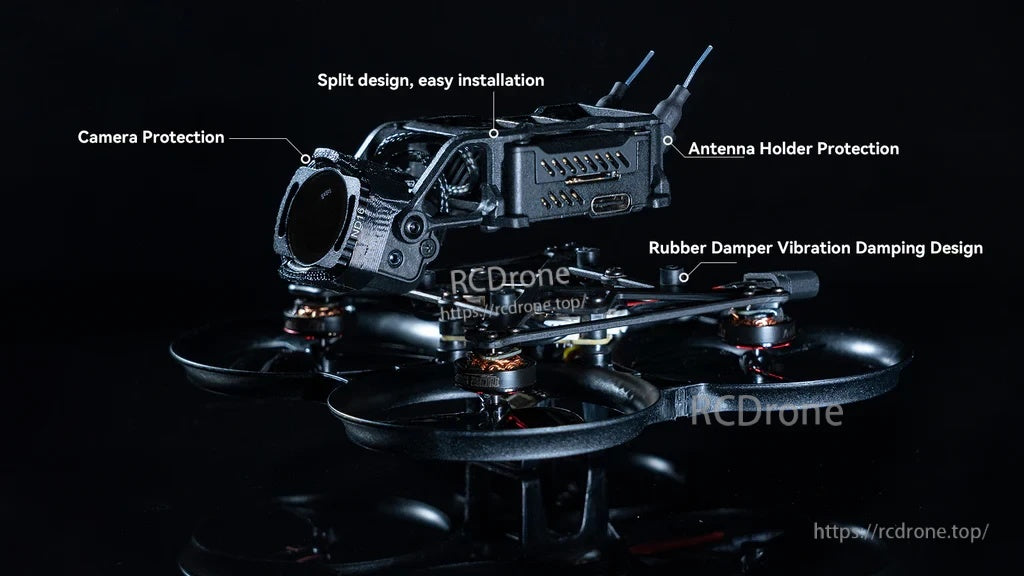

• نقاط طراحی برچسب‌گذاری شده: طراحی تقسیم شده (نصب آسان)، حفاظت از دوربین، حفاظت از نگهدارنده آنتن.

برای مشاوره ساخت یا سوالات انتخاب قطعات، با پشتیبانی تماس بگیرید در https://rcdrone.top/ یا support@rcdrone.top.

مشخصات

یادداشت‌های سازگاری (HD VTX)

• DJI O3: نصب مستقیم پشتیبانی می‌شود.
• Walksnail Avatar و Vista: نیاز به یک صفحه نصب ۲۰×۲۰ و پیچ‌ها دارند (در بسته “با پایه HD VTX” گنجانده شده است).

نصب & یادداشت‌های عیب‌یابی (لرزش / "ژله‌ای")

• برای بهبود کیفیت ضبط با DJI O3 HD VTX، تثبیت الکترونیکی را خاموش کرده و از نرم‌افزار تثبیت GyroFlow استفاده کنید.
• هنگام نصب براکت HD VTX با پیچ‌های M1.4×10، اطمینان حاصل کنید که مهره فقط به توپ جذب‌کننده شوک تماس داشته باشد؛ از سفت کردن بیش از حد خودداری کنید تا از تغییر شکل دمپر لاستیکی جلوگیری شود.
• اگر تغییر شکل فریم یا پروانه باعث لرزش بیش از حد شود، در صورت لزوم فریم/پروانه‌های آسیب‌دیده را تعویض کنید.
• از نوار استاتیک برای بستن سیم‌های موتور استفاده کنید تا از افتادن آن‌ها به داخل چرخش پروانه جلوگیری شود.

ویدئوی راهنمای نصب واحد هوایی DJI O3 بر روی Pavo Pico

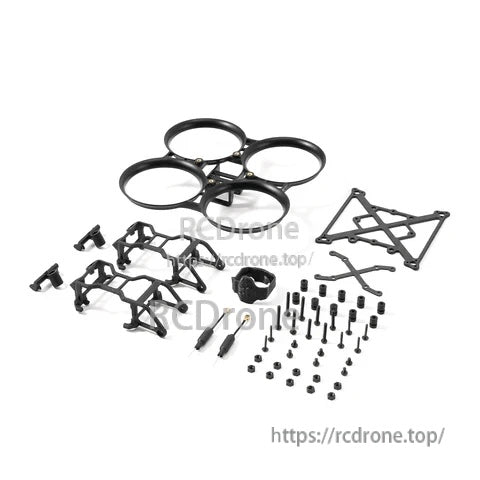

موارد موجود

گزینه A: فریم بدون برس Pavo Pico Whoop

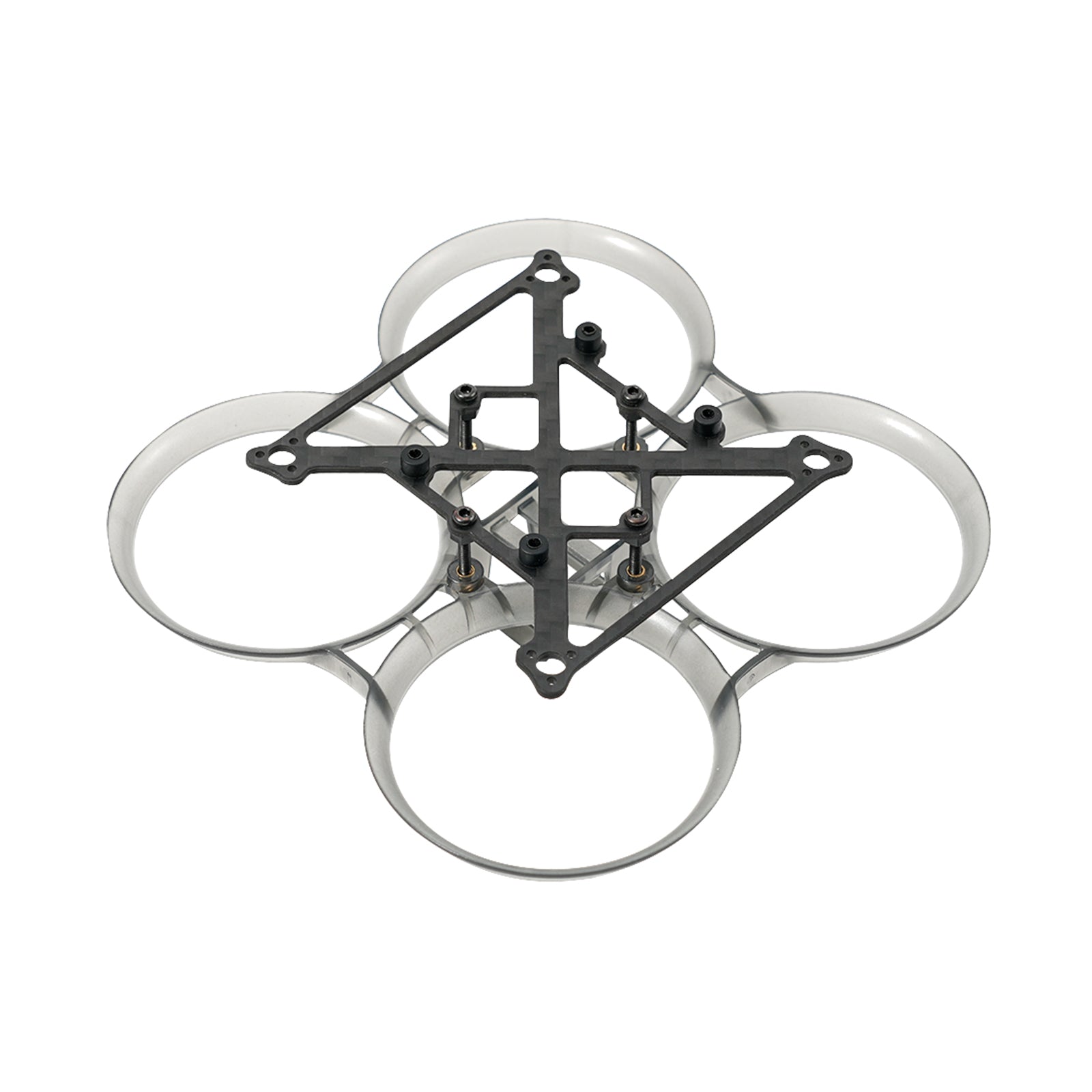

• 1 × صفحه بالایی Pavo Pico
• 1 × داکت Pavo Pico Whoop
• 1 × بسته پیچ فریم FC

گزینه B: فریم بدون برس Pavo Pico Whoop | با براکت HD VTX

• 1 × صفحه بالایی Pavo Pico
• 1 × داکت Pavo Pico Whoop
• 1 × بسته پیچ فریم FC
• 1 × بسته پیچ براکت HD VTX
• 1 × صفحه نصب HD VTX 20×20
• 2 × براکت نصب HD VTX O3
• 2 × پایه نصب آنتن HD VTX O3
• 2 × 5.آنتن لوله مسی 8 گرمی

گزینه C: فریم بی‌صدا Pavo Pico Whoop | داکت Whoop

• 1 × داکت Pavo Pico Whoop

کاربردها

• ساخت یا تعمیر یک فریم کوادکوپتر سینما و یا سبک Whoop جمع و جور که با سیستم‌های دیجیتال VTX DJI O3، Walksnail Avatar و Vista HD سازگار است.

جزئیات

ساخت یک سینماهوپ HD جمع و جور حول یک فریم داکت کم‌ارتفاع طراحی شده برای ساخت‌های DJI O3، Walksnail Avatar یا Vista.

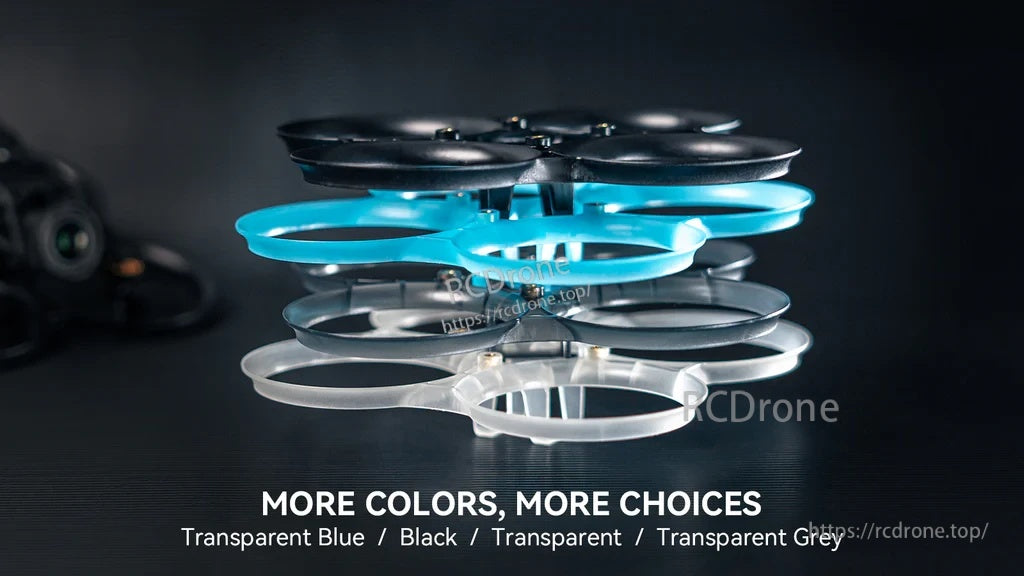

از چندین رنگ برای مطابقت با ساخت خود انتخاب کنید بدون اینکه هندسه اصلی فریم تغییر کند.

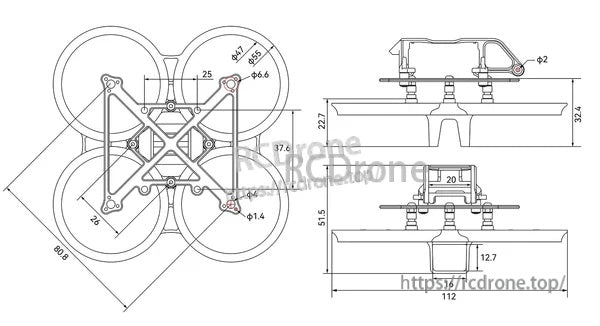

مراجع ابعادی واضح به تأیید فاصله موتور، استک و دوربین قبل از شروع ساخت کمک می‌کند.

یک طرح سبک تقسیم شده با مناطق محافظتی اضافی به ساده‌سازی مونتاژ کمک می‌کند و از یک تنظیم HD بادوام‌تر پشتیبانی می‌کند.

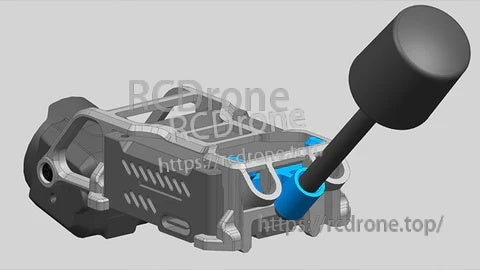

یک نگهدارنده آنتن یکپارچه آنتن را در موقعیت خود نگه می‌دارد و در حین ضربه‌ها بهتر محافظت می‌کند.

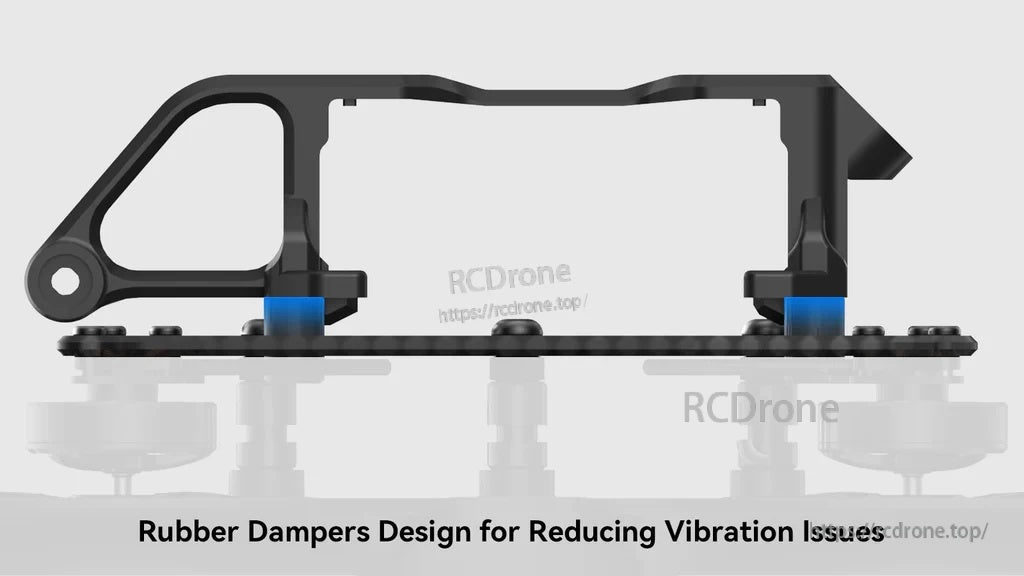

نصب دمپر لاستیکی براکت HD VTX را ایزوله می‌کند تا به کاهش لرزش‌های فرکانس پایین در فیلم‌ها کمک کند.

کاهش ارتفاع داکت و محل باتری باعث می‌شود که ساختار به پروفایل کمتری برسد و بهبود در کنترل و نصب ایجاد کند.

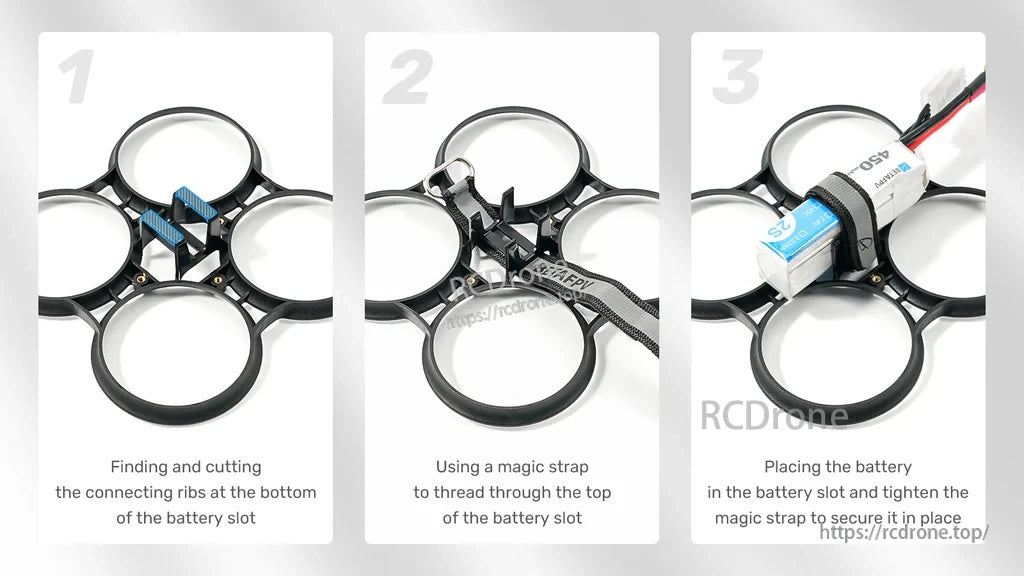

نصب باتری می‌تواند با برش دادن دنده‌های شیار تنظیم شود و سپس بسته با یک بند برای نگه‌داشتن محکم تأمین شود.

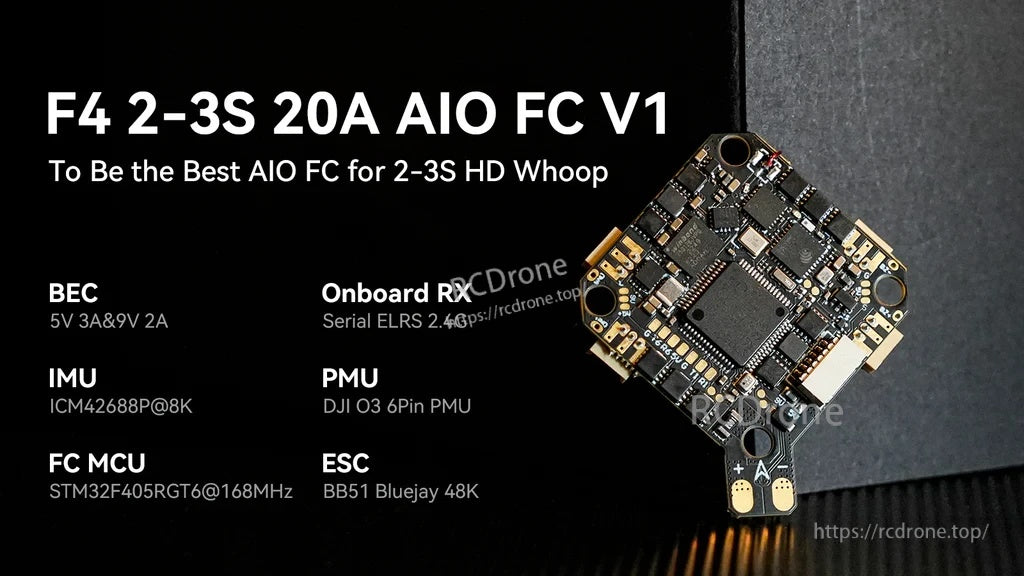

الکترونیک‌های نشان داده شده یک مثال از ساخت هستند؛ نیازهای AIO و قدرت خود را بر اساس تنظیمات VTX و موتور تأیید کنید.

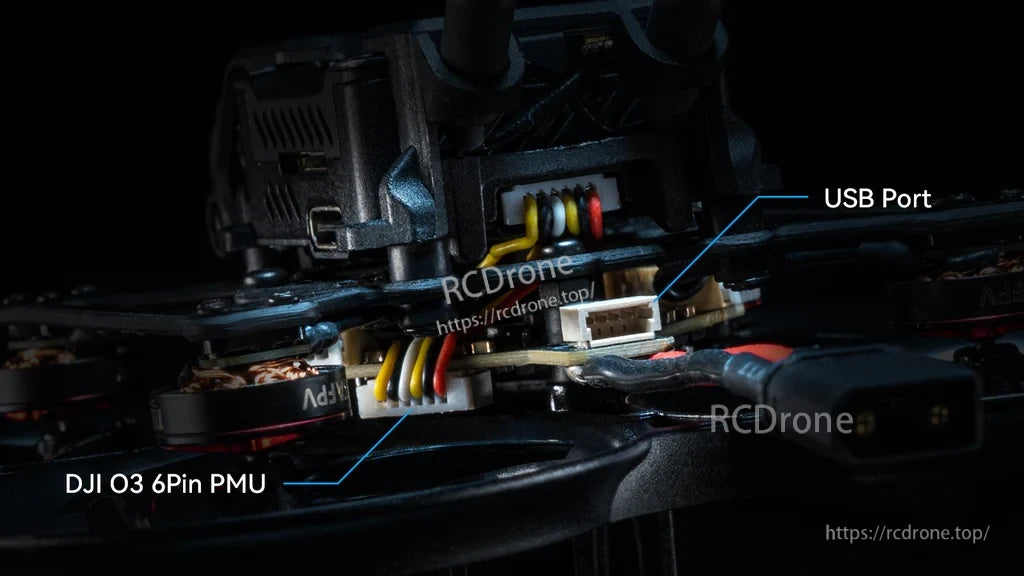

USB قابل دسترسی و مسیریابی تمیز کابل‌ها، راه‌اندازی و نگهداری را پس از نصب سیستم HD آسان‌تر می‌کند.

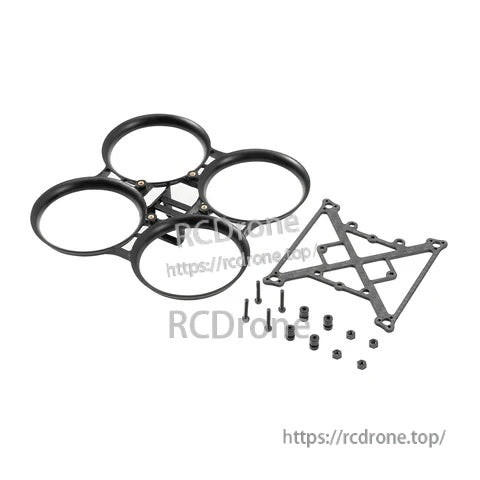

یک کیت سخت‌افزاری با صفحه نصب و دمپرها از نصب و مونتاژ قابل سرویس HD VTX پشتیبانی می‌کند.
