فریم براشلس BetaFPV Pavo Pico II برای DJI O4/O4 Pro، فاصله محور ۸۰ میلی‌متر، ساخته شده از PA12/PP

بررسی اجمالی

فریم بدون براش BetaFPV Pavo Pico II Brushless Whoop برای ادغام با DJI O4 طراحی شده است و شامل یک براکت واحد هوایی O4 II و یک صفحه کربنی بازطراحی شده است که با DJI O4 و O4 Pro سازگار است. ساختار پشتیبانی شده با نقاط نصب راهنما و طراحی 4 پیچ، به منظور ساده‌سازی مونتاژ در حالی که استحکام، پایداری و دوام را بهبود می‌بخشد، طراحی شده است.

ویژگی‌های کلیدی

• براکت واحد هوایی O4 II با توپ‌های جذب شوک برای کاهش اثر جلا.
• مونتاژ ساده شده: 4 پیچ با مهره‌های توکار.
• ساختار پشتیبانی شده و نقاط نصب راهنما برای بهبود استحکام.
• طراحی فریم یکپارچه با قالب‌گیری تزریقی.
• صفحه کربنی طراحی شده برای سازگاری با DJI O4 و DJI O4 Pro.
• پشتیبانی از سفارشی‌سازی DIY مانند افزودن بندهای باتری یا اجزای چاپ شده سه‌بعدی برای تناسب با اندازه‌های مختلف باتری.

مشخصات

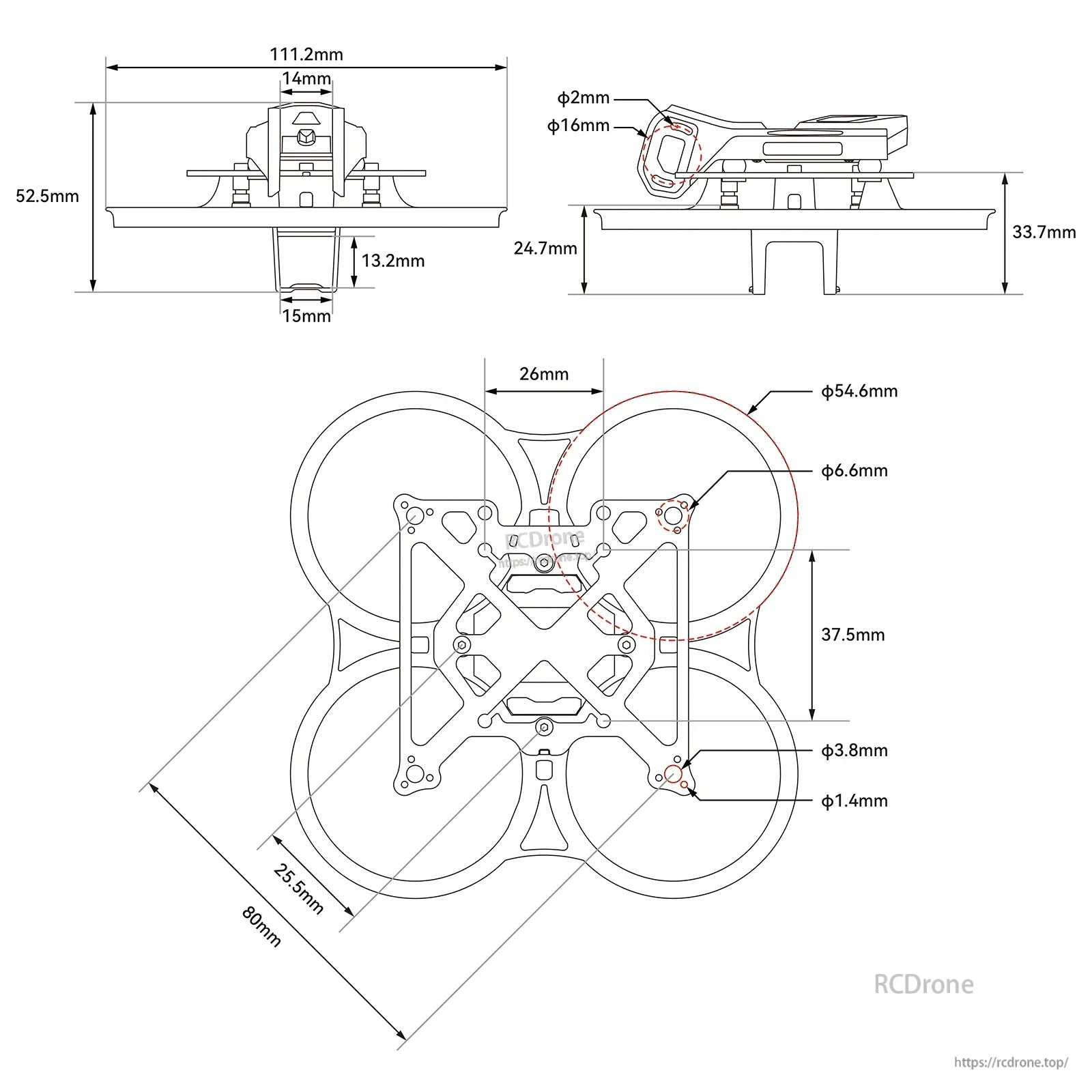

ابعاد دیاگرام

• عرض کلی (دیاگرام): 111.2mm
• ارتفاع کلی (دیاگرام): 52.5mm
• ابعاد اضافی دیاگرام: 14mm، 13.2mm، 15mm، 24.7mm، 33.7mm، 26mm، 37.5mm
• قطرهای اضافی دیاگرام: φ2mm، φ16mm، φ54.6mm، φ6.6mm، φ3.8mm، φ1.4mm

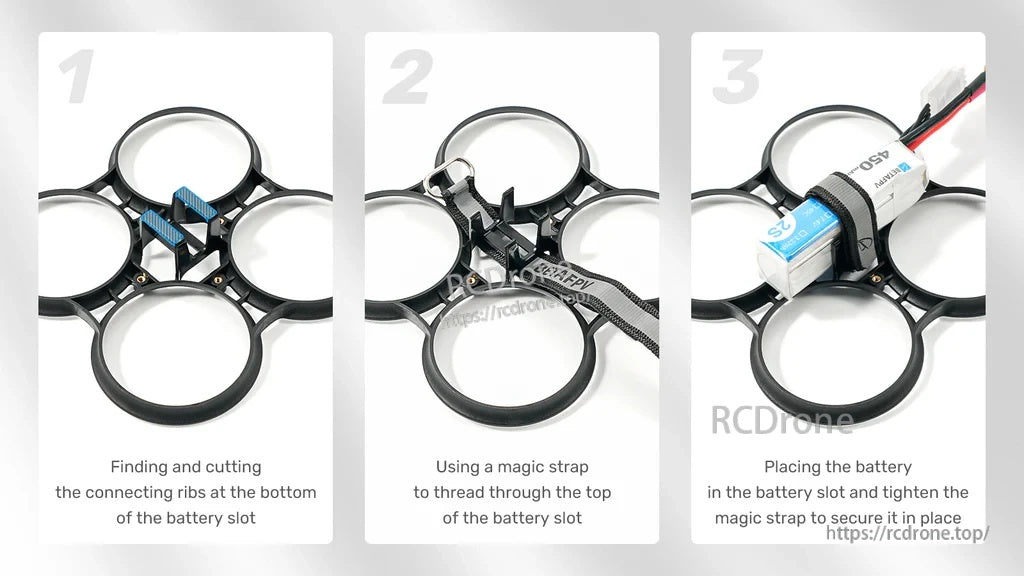

مسیر دهی بند باتری (DIY)

1. رشته‌های اتصال را در پایین شکاف باتری برش دهید.
2. یک بند جادویی را از بالای شکاف باتری عبور دهید.
3. باتری را در شکاف قرار دهید و بند را محکم کنید تا ایمن شود.

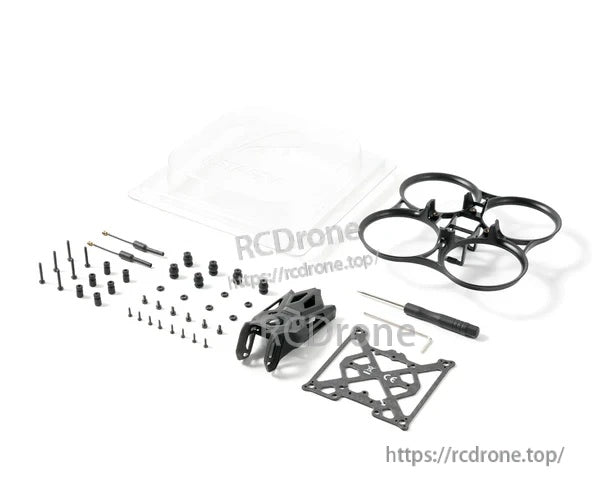

چه چیزی شامل می‌شود

فریم بدون برس Pavo Pico II Whoop (نسخه فریم O4)

• 1 * صفحه کربنی Pavo Pico II
• 1 * داکت Pavo Pico II Whoop
• 1 * صفحه بالایی برای براکت واحد هوایی O4 II
• 1 * صفحه پایینی برای براکت واحد هوایی O4 II
• 2 * 5.8G VTX آنتن
• 6 * توپ‌های شوک‌گیر برای کنترلر پرواز (8mm)
• 6 * توپ‌های شوک‌گیر برای براکت واحد هوایی O4 II (8mm)
• 6 * پدهای شوک‌گیر برای براکت واحد هوایی O4 II (1.5mm)
• 6 * پیچ‌های سر تخت M2*14 با سر سوکت
• 6 * پیچ‌های خودکار سر سوکت M2*4
• 8 * پیچ‌های سر واشر تخت فیلیپس M1.4*6
• 1 * پیچ‌گوشتی فیلیپس
• 1 * پیچ‌گوشتی شش‌گوش H1.5

فریم بدون براش Pavo Pico II (نسخه فریم O4 – لیست بسته اضافی)

• 1 * صفحه کربن فیبر Whoop
• 1 * داکت Whoop
• 1 * کاور برای براکت واحد هوایی O4
• 1 * صفحه پایینی برای براکت واحد هوایی O4
• 1 * براکت دوربین DJI O4
• 1 * پایه شوک‌گیر برای دوربین DJI O4
• 1 * 5.آنتن 8G VTX
• 6 * توپ‌های شوک‌گیر برای کنترلر پرواز (8mm)
• 6 * توپ‌های شوک‌گیر برای براکت واحد هوایی O4 (6.6mm)
• 6 * پدهای شوک‌گیر برای واحد هوایی O4
• 6 * توپ‌های شوک‌گیر برای دوربین O4
• 6 * پیچ‌های سر شش‌گوش M2*10
• 4 * پیچ‌های سر تخت M2*14
• 4 * پیچ‌های سر تخت M2*4
• 6 * پیچ‌های سر واشر تخت فیلیپس M1.4*5

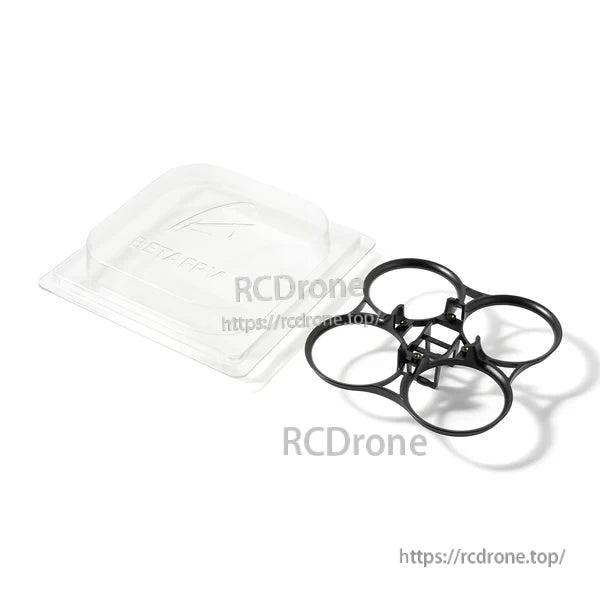

فریم بدون برس Pavo Pico II (نسخه داکت Whoop)

• 1 * داکت Pavo Pico II Whoop

کاربردها

• ساخت‌های بدون برس 80mm Whoop با استفاده از کنترلرهای پرواز معمولی Whoop (25.5×25.5mm نصب)
• ساخت FPV با استفاده از واحد هوایی DJI O4 یا واحد هوایی DJI O4 Pro (شامل نمی‌شود)

قطعات پیشنهادی

• کوادکوپتر: کوادکوپتر بی‌صدا Pavo Pico II
• موتور: موتور بی‌صدا LAVA 1102 | 14000KV
• پروپیلر: پروپیلر 3 پره GF 45mm
• باتری: باتری LAVA 2S 450mAh 75C؛ باتری LAVA 2S 550mAh 75C
• FC: FC AIO V1 F4 2-3S 20A
• VTX HD پشتیبانی شده: واحد هوایی DJI O4؛ واحد هوایی DJI O4 Pro (در بسته‌بندی گنجانده نشده است)

برای سوالات مربوط به سازگاری ساخت (نصب DJI O4/O4 Pro، تناسب FC whoop، یا قطعات یدکی)، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

جزئیات

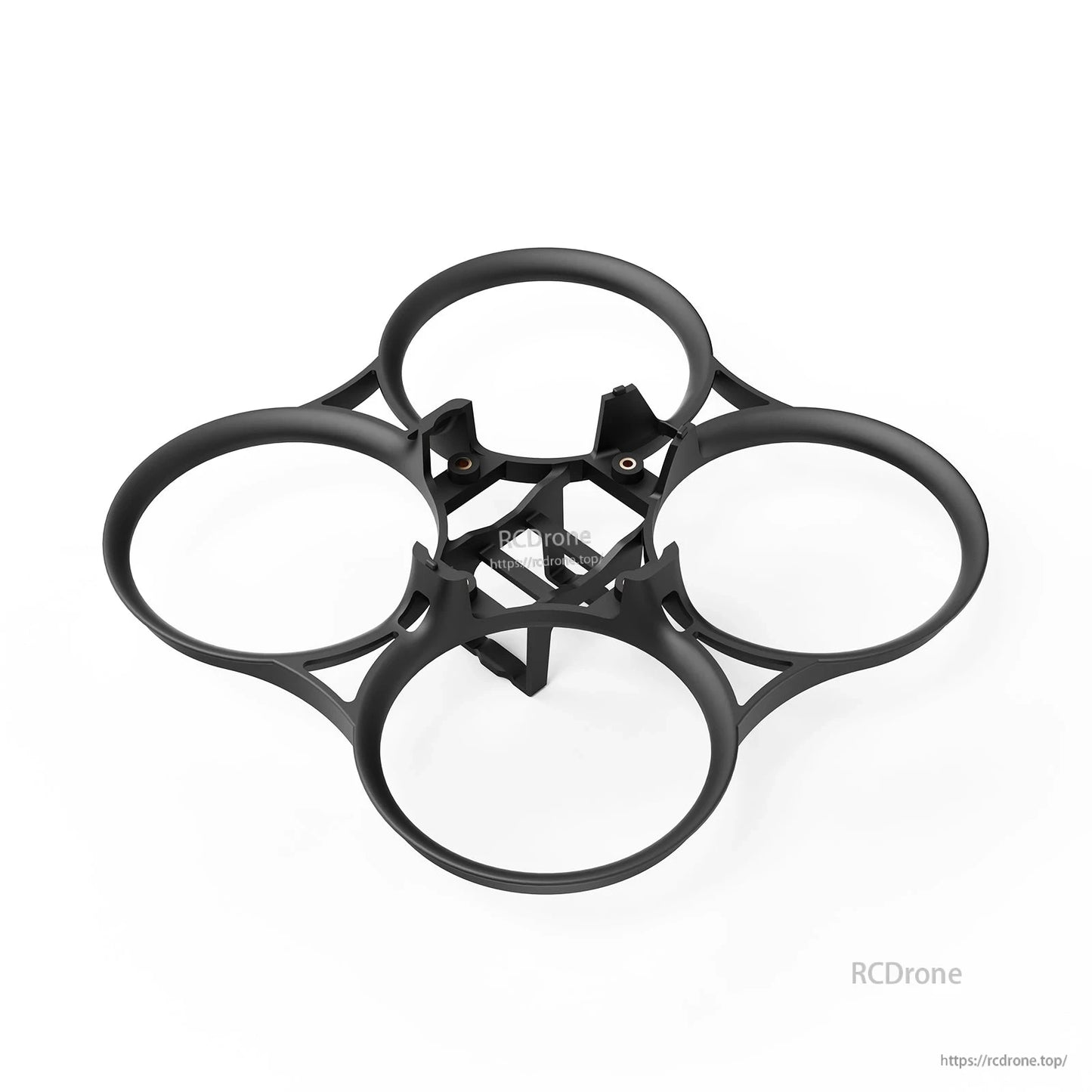

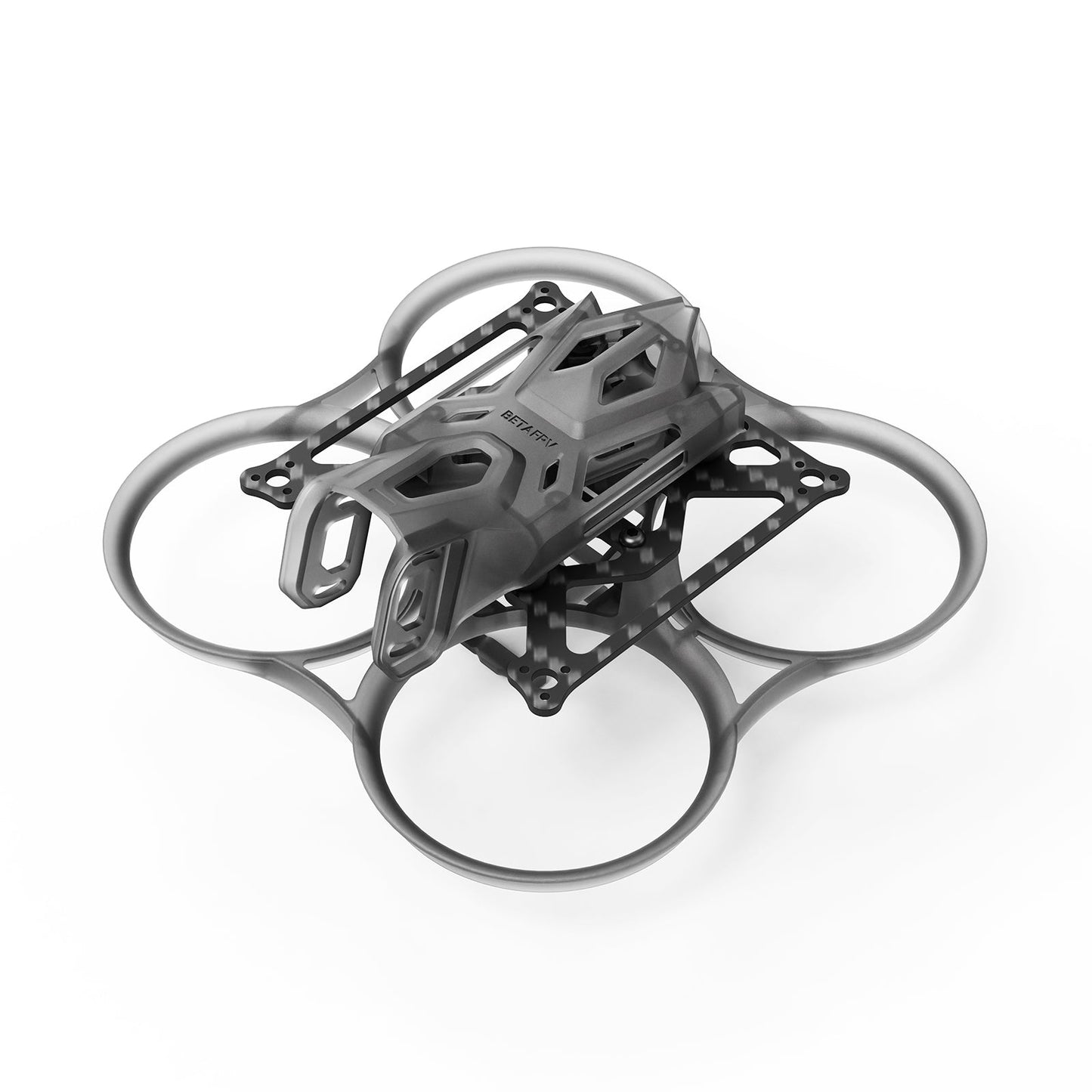

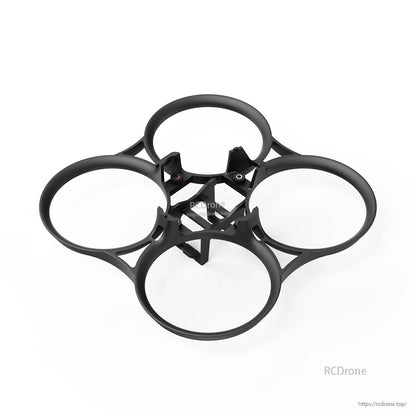

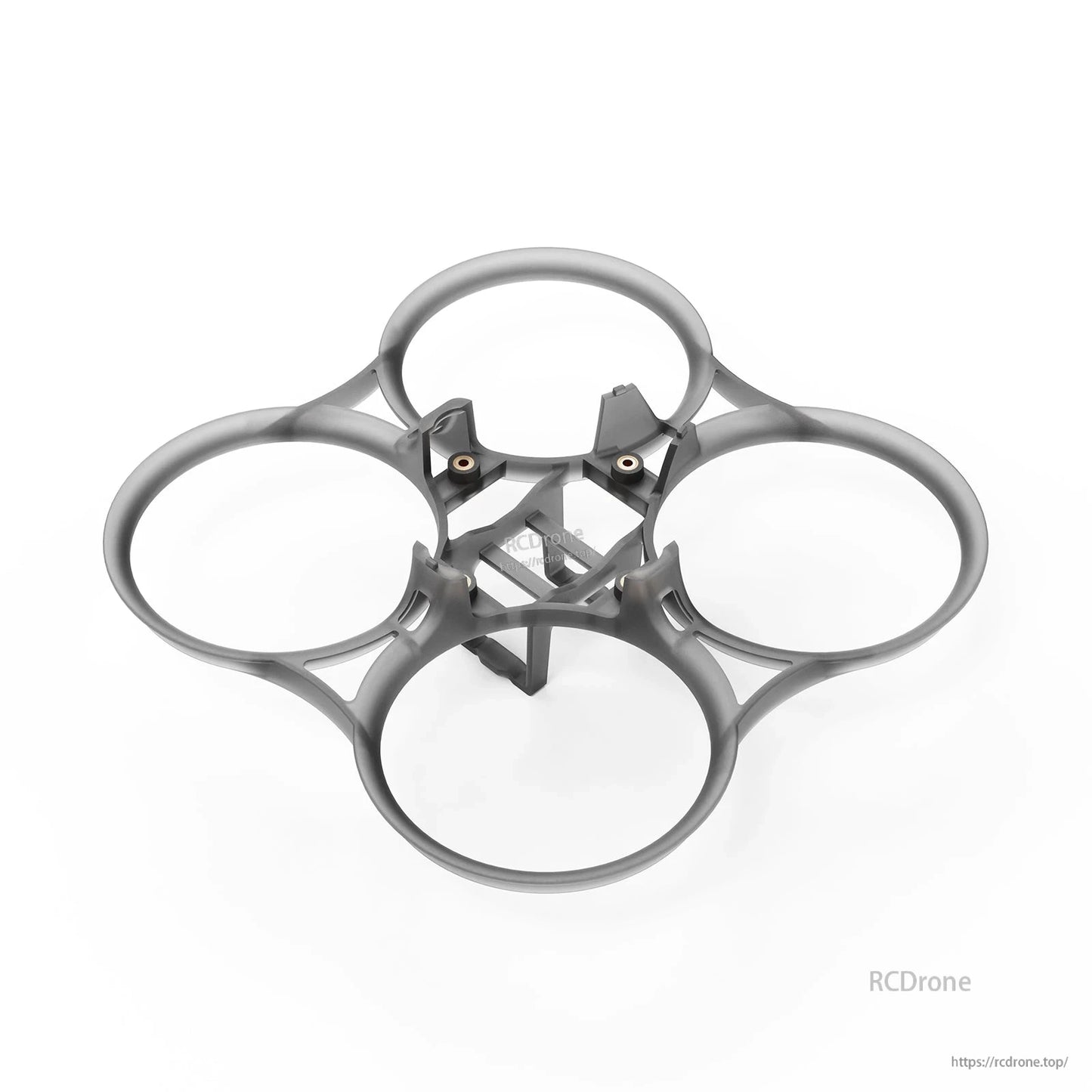

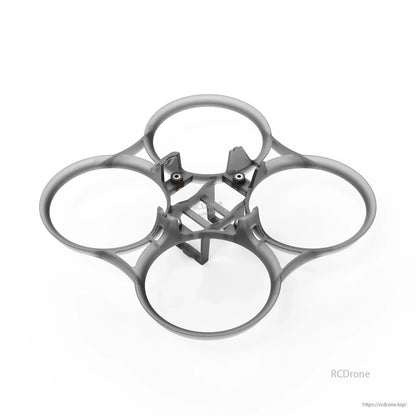

یک فریم یکپارچه با ساختار نصب تقویت شده به حفظ استحکام ساخت در حالی که برای تنظیمات DJI O4 جمع و جور باقی می‌ماند، کمک می‌کند.

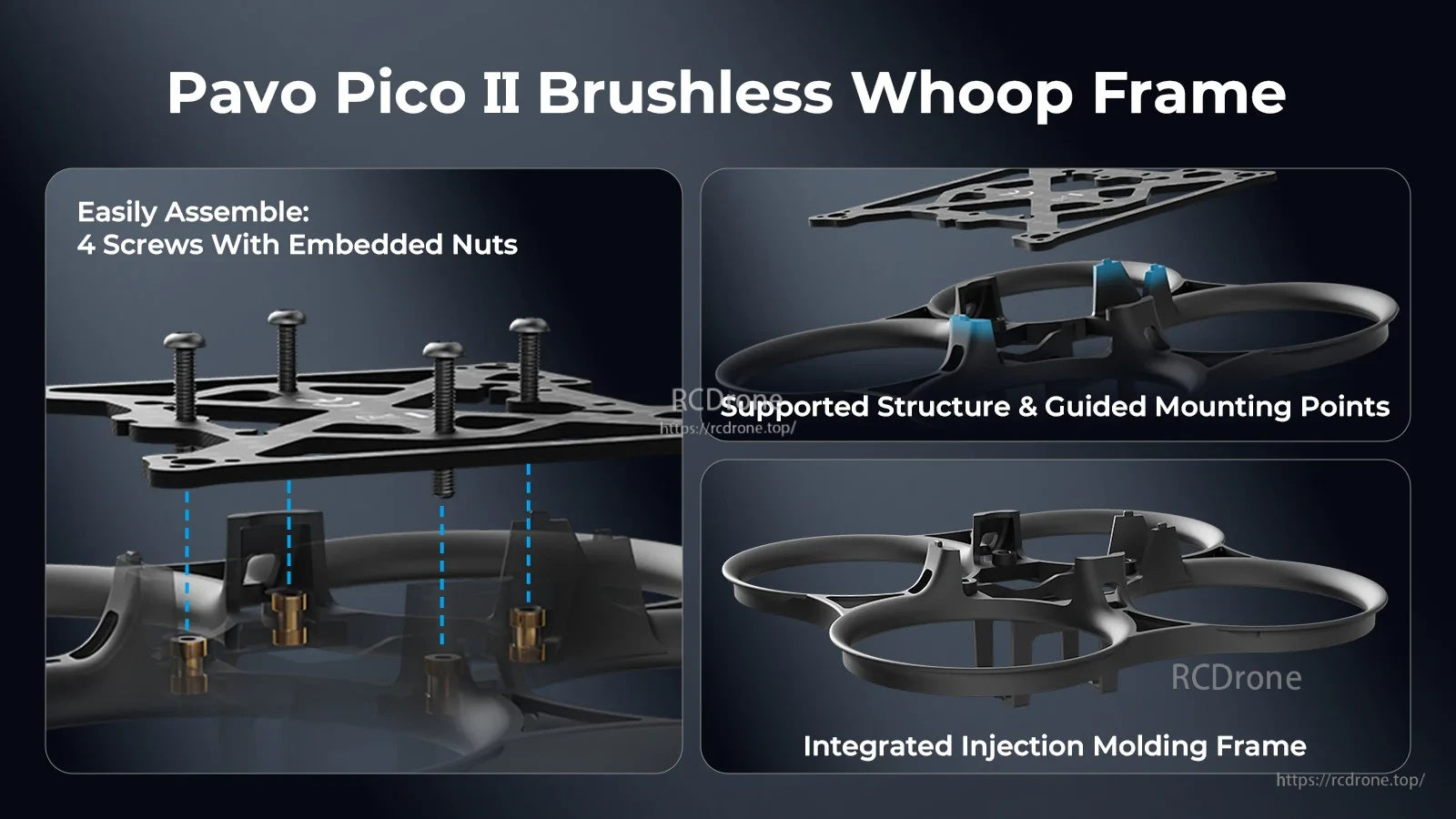

مونتاژ با مهره‌های داخلی و طراحی صفحه‌بالایی ساده با ۴ پیچ، به همراه نقاط نصب راهنما برای هم‌راستایی، بسیار آسان است.

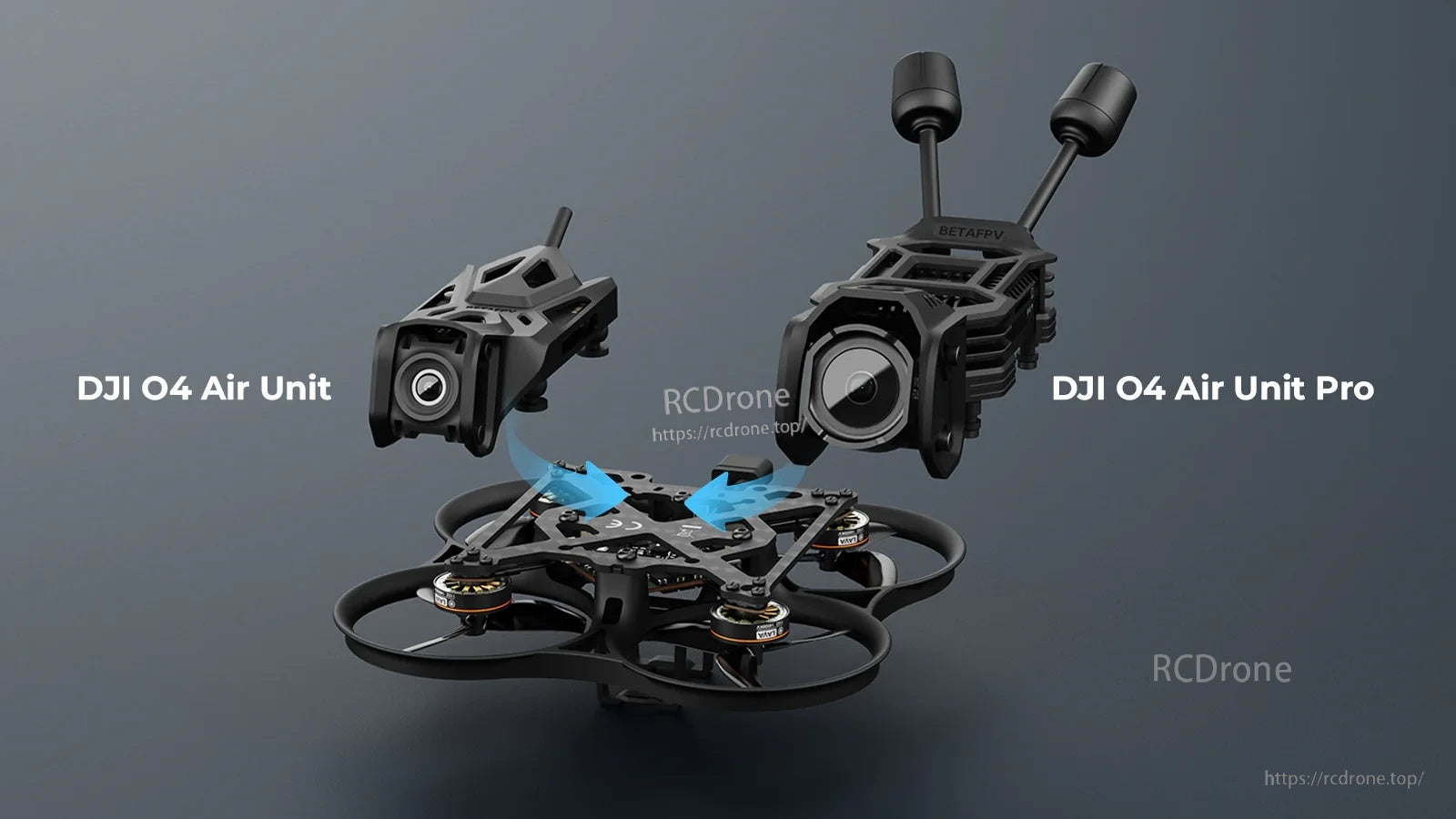

طراحی صفحه کربنی و براکت به‌گونه‌ای است که هم از واحد هوایی DJI O4 و هم از واحد هوایی DJI O4 Pro پشتیبانی می‌کند.

نصب باتری می‌تواند با برش دنده‌های شیار و عبور یک بند از طریق قاب برای ایمن‌سازی اندازه‌های مختلف بسته، سفارشی‌سازی شود.

همه چیزهایی که برای ساخت قاب نیاز است، از صفحات و کانال‌ها تا سخت‌افزار، توپ‌های ضربه‌گیر و ابزارها، شامل می‌شود.
