فریم براشلس BetaFPV Pavo20 Pro برای سین‌ووپ ۲.۲ اینچ، براکت‌های O3/O4 Pro، ۹۳.۷ میلی‌متر

بررسی

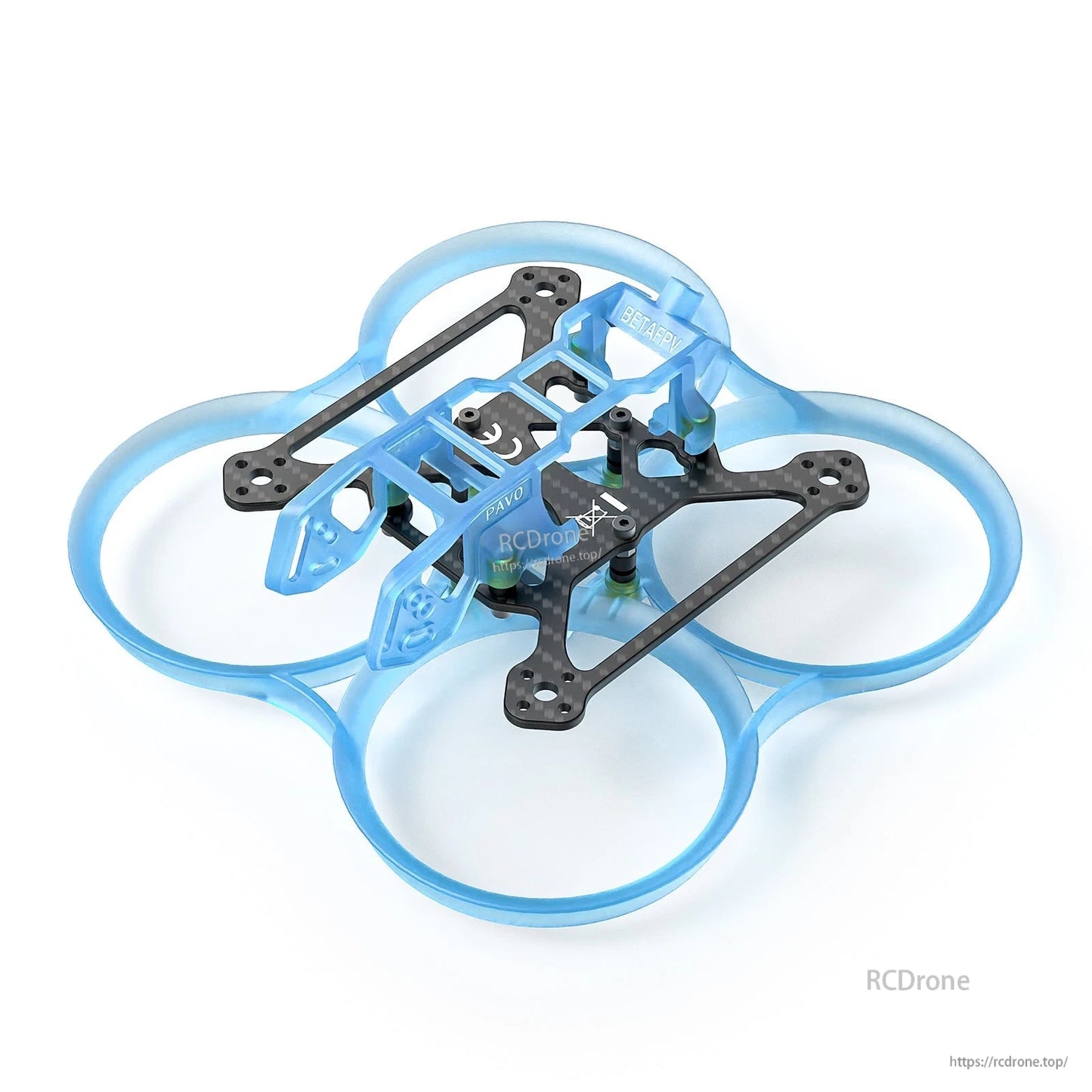

فریم بدون براش BetaFPV Pavo20 Pro برای پلتفرم سینهوپ 2.2 اینچی Pavo20 Pro طراحی شده است. این فریم از نصب‌های دیجیتال HD VTX شامل واحد هوایی DJI O3، Caddx Vista، RunCam Link و واحد هوایی DJI O4 Pro (با براکت مخصوص O4 Air Unit Pro) پشتیبانی می‌کند. با فاصله محور 93.7 میلی‌متر و داکت‌های ضخیم PA12 مقاوم در برابر تصادف، این فریم برای ساخت‌های فری استایل و سینمایی بادوام طراحی شده است و در عین حال پروفایل داکت‌دار فشرده‌ای را حفظ می‌کند.

ویژگی‌های کلیدی

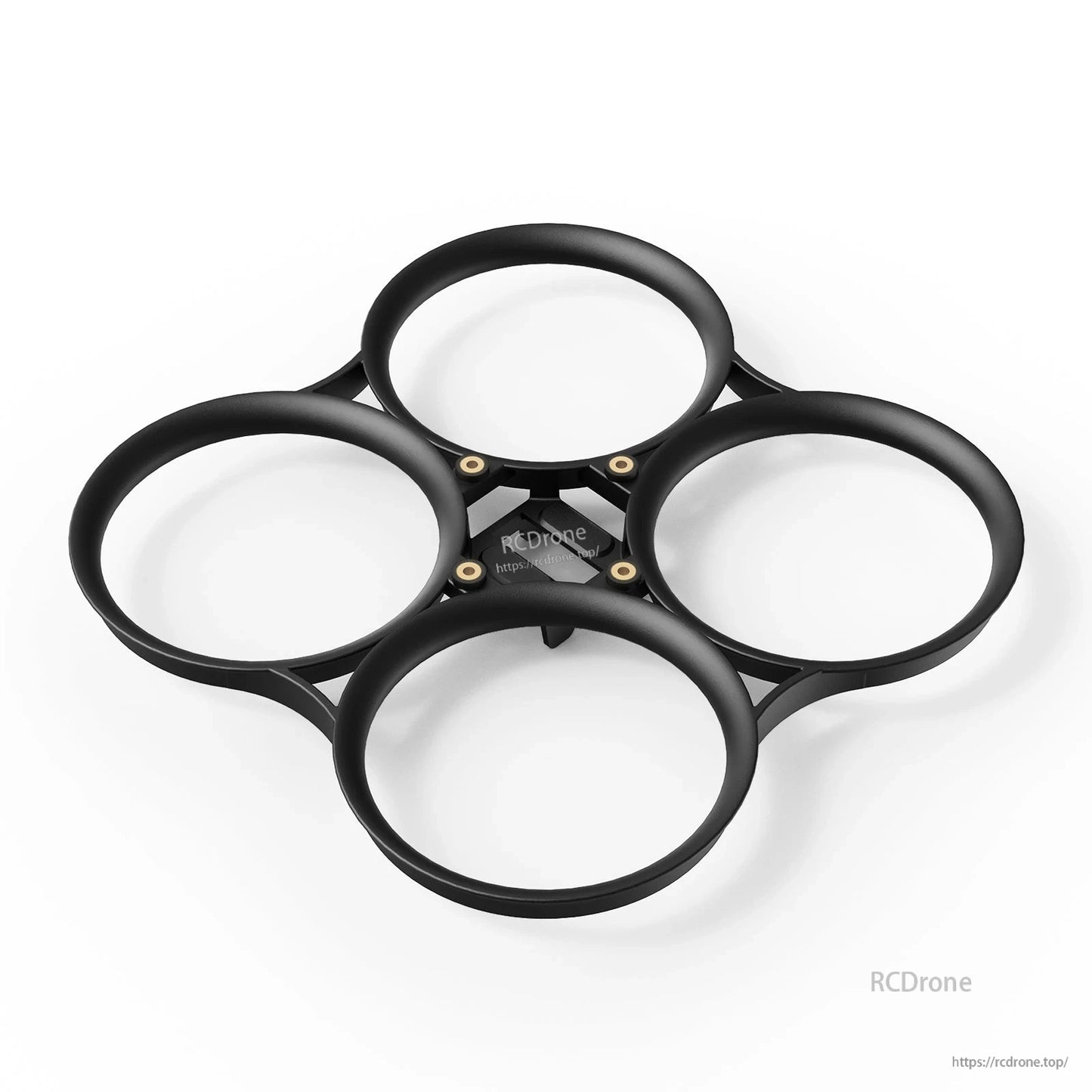

• داکت بدون براش ضخیم PA12 با مقطع تقویت شده برای بهبود مقاومت در برابر ضربه.
• طراحی داکت آیرودینامیک که ادعا می‌شود افزایش نیروی محرکه 8–11% نسبت به طراحی‌های بدون داکت ارائه می‌دهد.

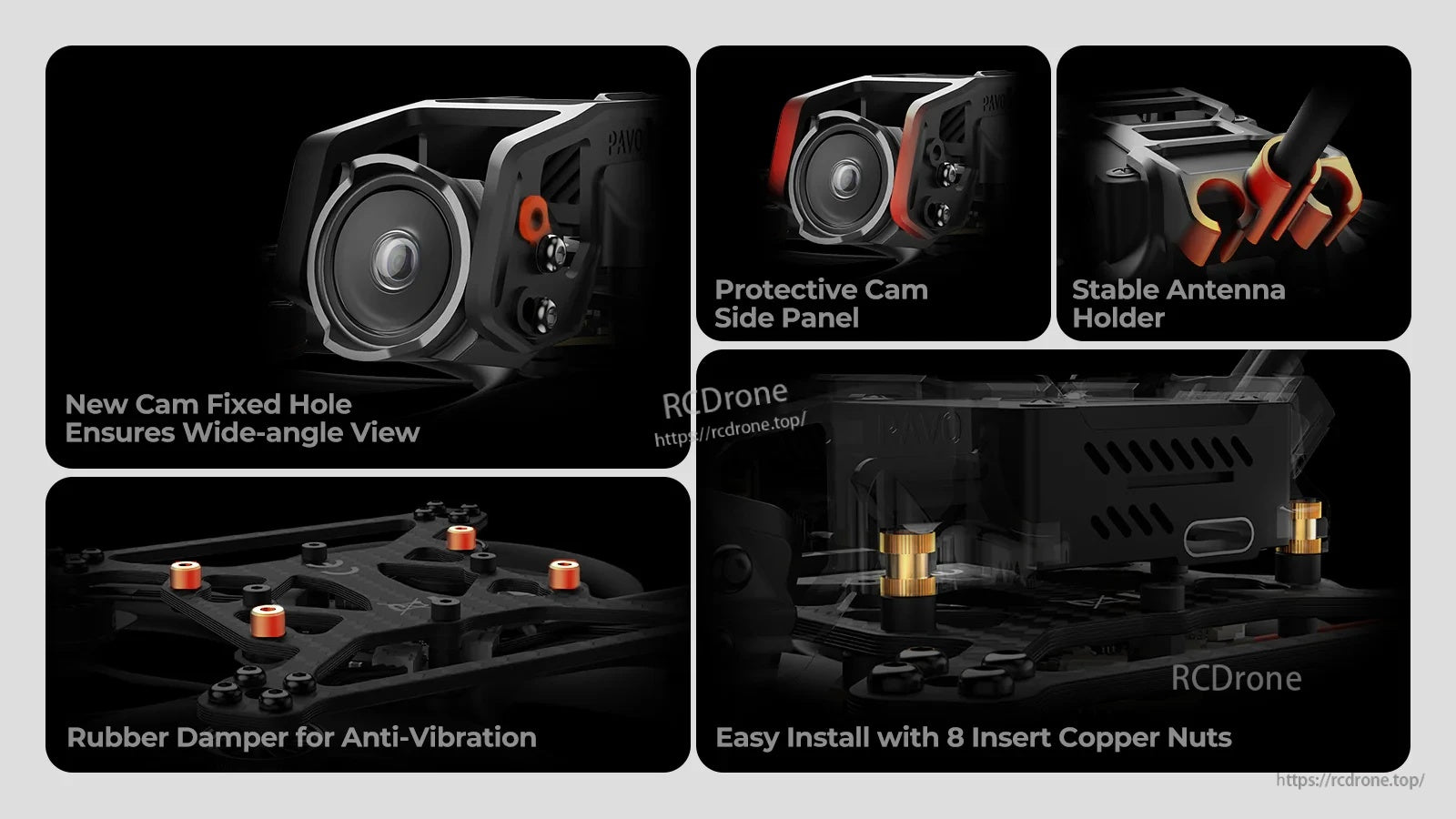

• دو سوراخ ثابت‌سازی دوربین برای انعطاف‌پذیری عکاسی با زاویه عریض DJI O3 / O4 Pro، به علاوه حفاظت تقویت شده از پنل جانبی دوربین.
• براکت پرو واحد هوایی O4 دارای دو سوراخ ثابت برای چرخش پایدار دوربین و تنظیم شیب ۰–۴۰° است، به علاوه پایه‌های آنتن زاویه‌دار ۳۰° برای تعویض بدون ابزار.
• نصب بدون دردسر VTX HD با استفاده از براکت تزریقی و مهره‌های مسی جاسازی شده؛ مونتاژ فریم از ۸ پیچ نیمه‌رزوه.
• سیستم دمپر لاستیکی سری Pavo طراحی ضد لرزش برای کاهش جلوه جلی در فیلم‌های HD.
• سیستم نصب باتری با شکاف بند باز و شکاف‌های محدودکننده جانبی برای کاهش حرکت باتری.

مشخصات

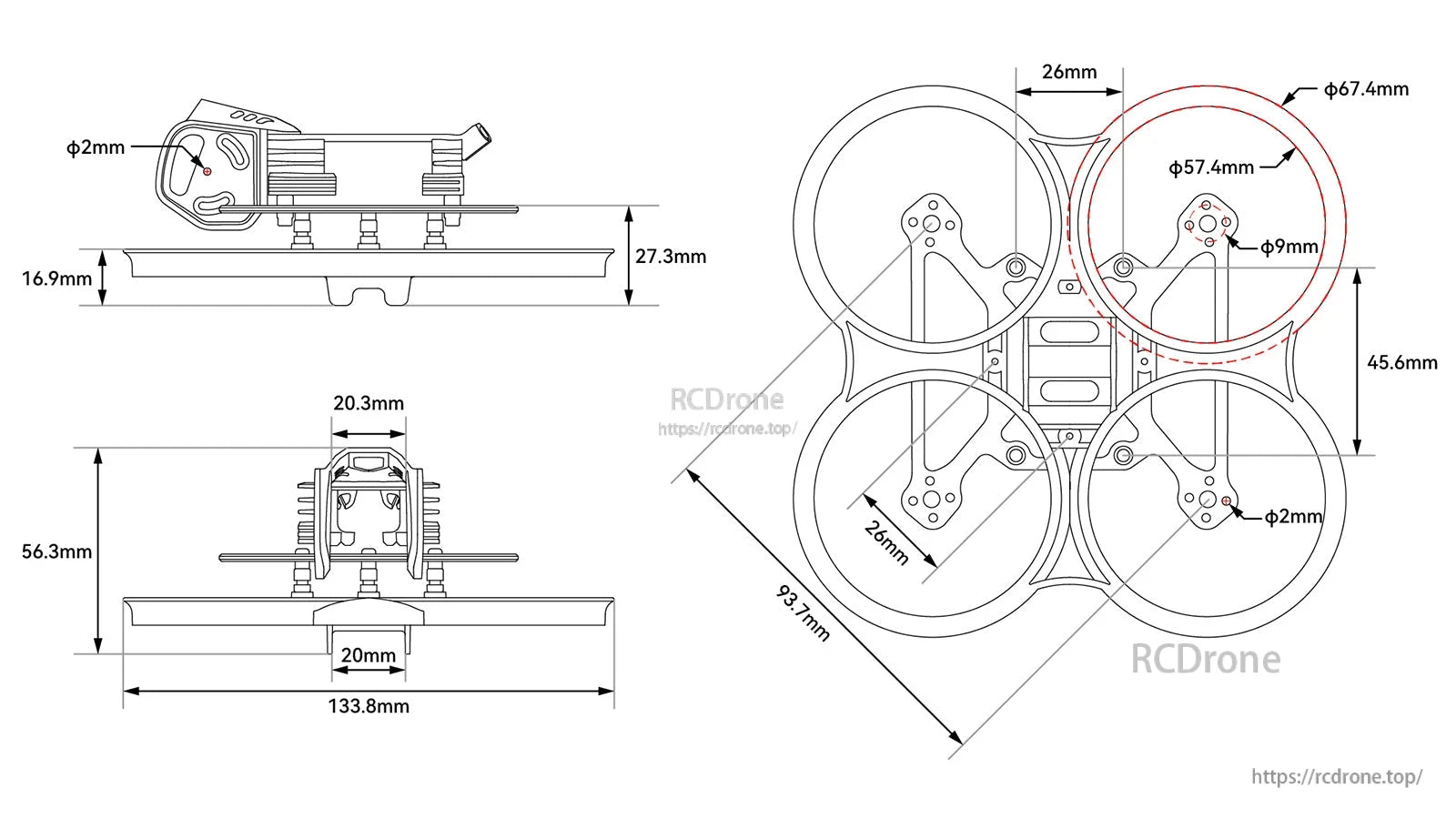

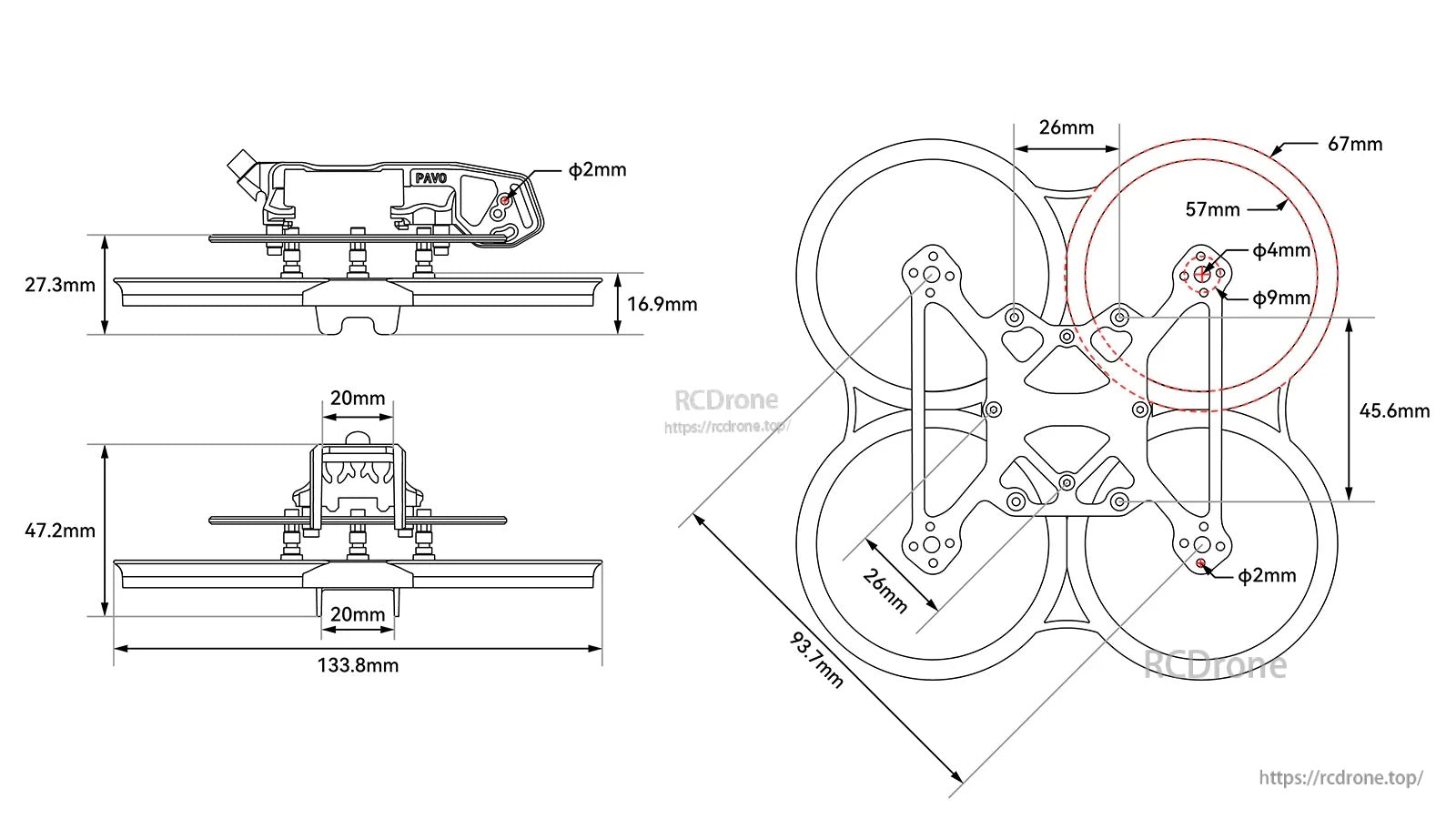

ابعاد اندازه‌گیری شده در نمودارها نشان داده شده است

• طول کلی نشان داده شده: 133.8mm
• ارتفاع‌های نشان داده شده: 27.3mm و 16.9mm
• عرض نشان داده شده: 26mm
• ابعاد اضافی نشان داده شده: 47.2mm, 56.3mm, 45.6mm, 20mm, 20.3mm
• اندازه‌های حلقه‌ی نمودار قاب O3: 67mm و 57mm
• اندازه‌های حلقه‌ی نمودار قاب O4: φ67.4mm و φ57.4mm
• علامت‌گذاری‌های سوراخ نشان داده شده: φ2mm, φ4mm, φ9mm

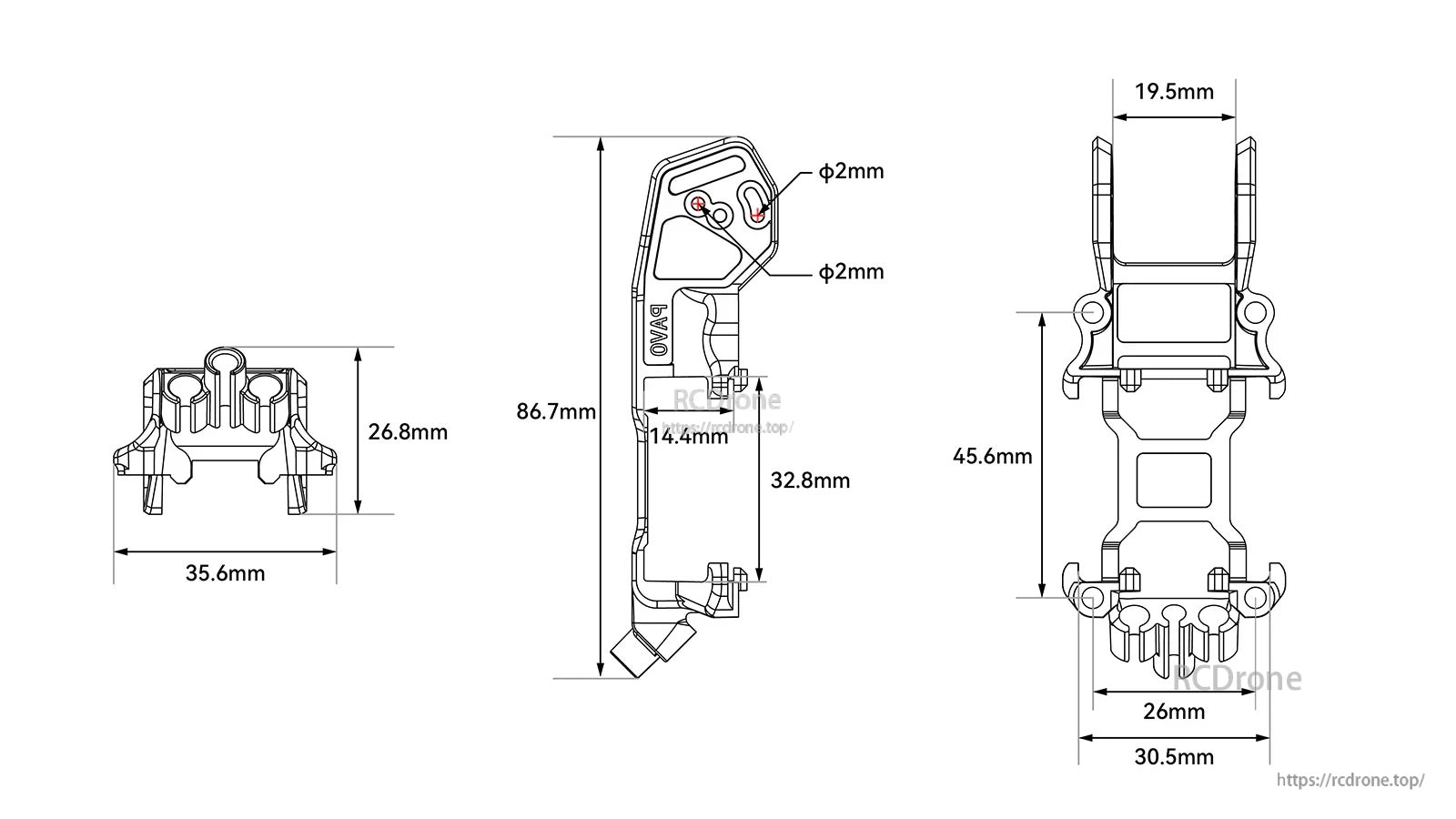

• نمودار براکت واحد هوایی O3: 35.6mm, 26.8mm, 86.7mm, 32.8mm, 14.4mm, 19.5mm, 45.6mm, 26mm, 30.5mm, و φ2mm

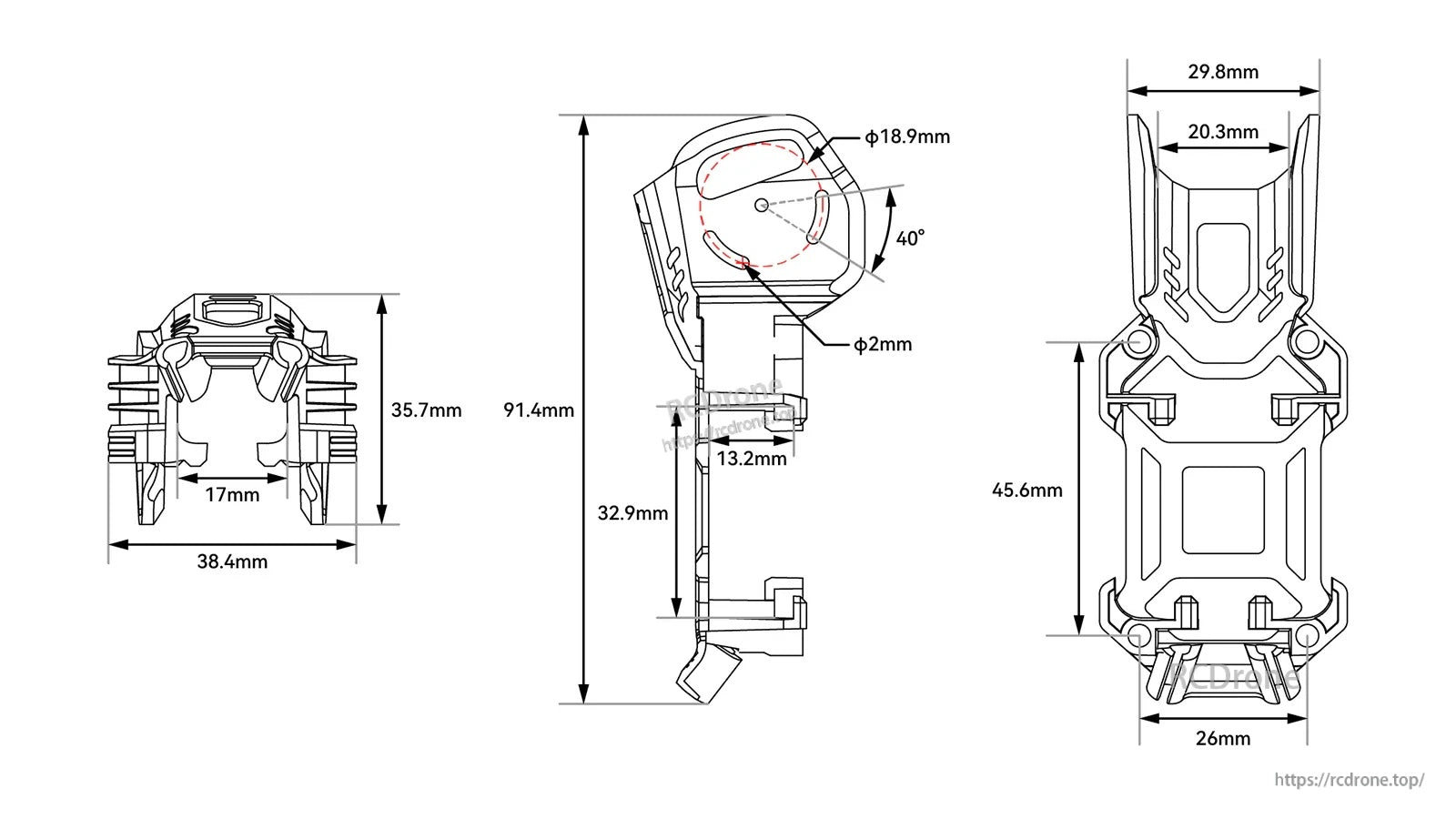

• نمودار براکت پرو واحد هوایی O4: 38.4mm, 17mm, 35.7mm, 91.4mm, 32.9mm, 13.2mm, 45.6mm, 26mm, 29.8mm, 20.3mm, 20.3mm, 40°, φ18.9mm, و φ2mm

سازگاری

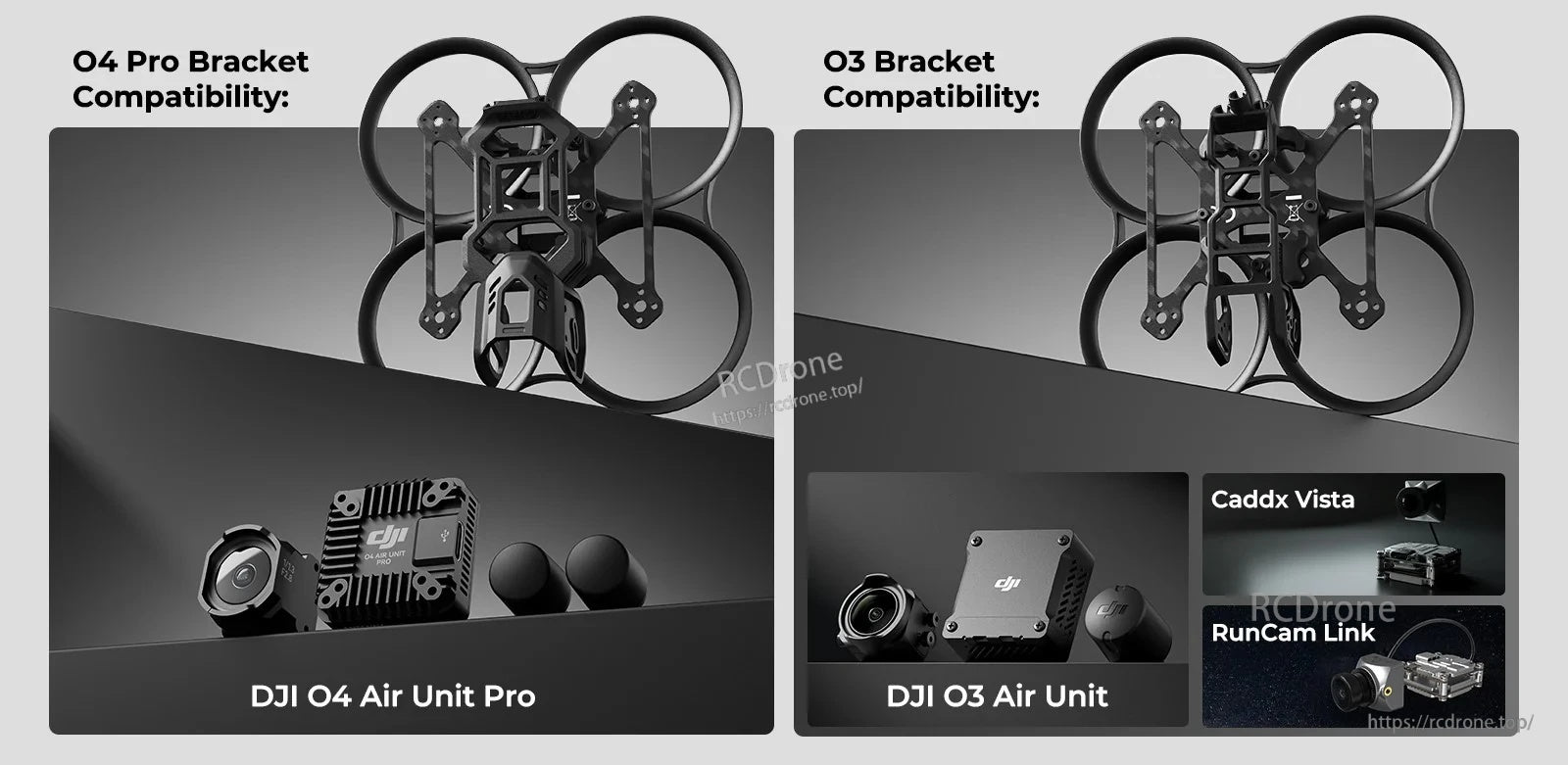

• سیستم‌های HD VTX سازگار: DJI O3 Air Unit, Caddx Vista, RunCam Link, DJI O4 Air Unit Pro
• نکات مهم:
  • براکت O4 Air Unit Pro فقط با DJI O4 Air Unit Pro کار می‌کند و با O4 Air Unit یا O3 Air Unit سازگار نیست.
  • براکت O4 Air Unit Pro به‌طور انحصاری برای Pavo20 Pro (شامل نسخه NightFire) طراحی شده است.

براکت‌های HD VTX

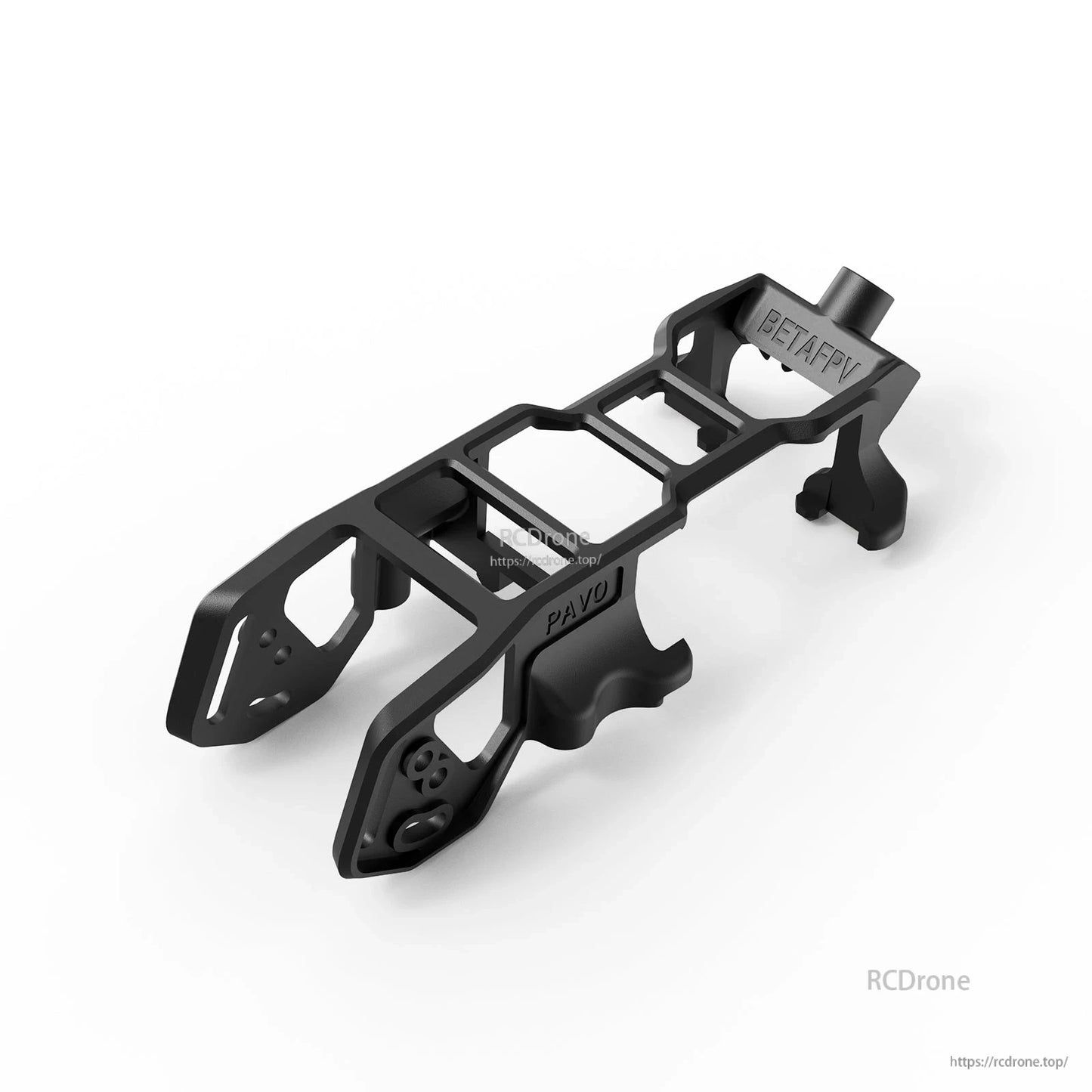

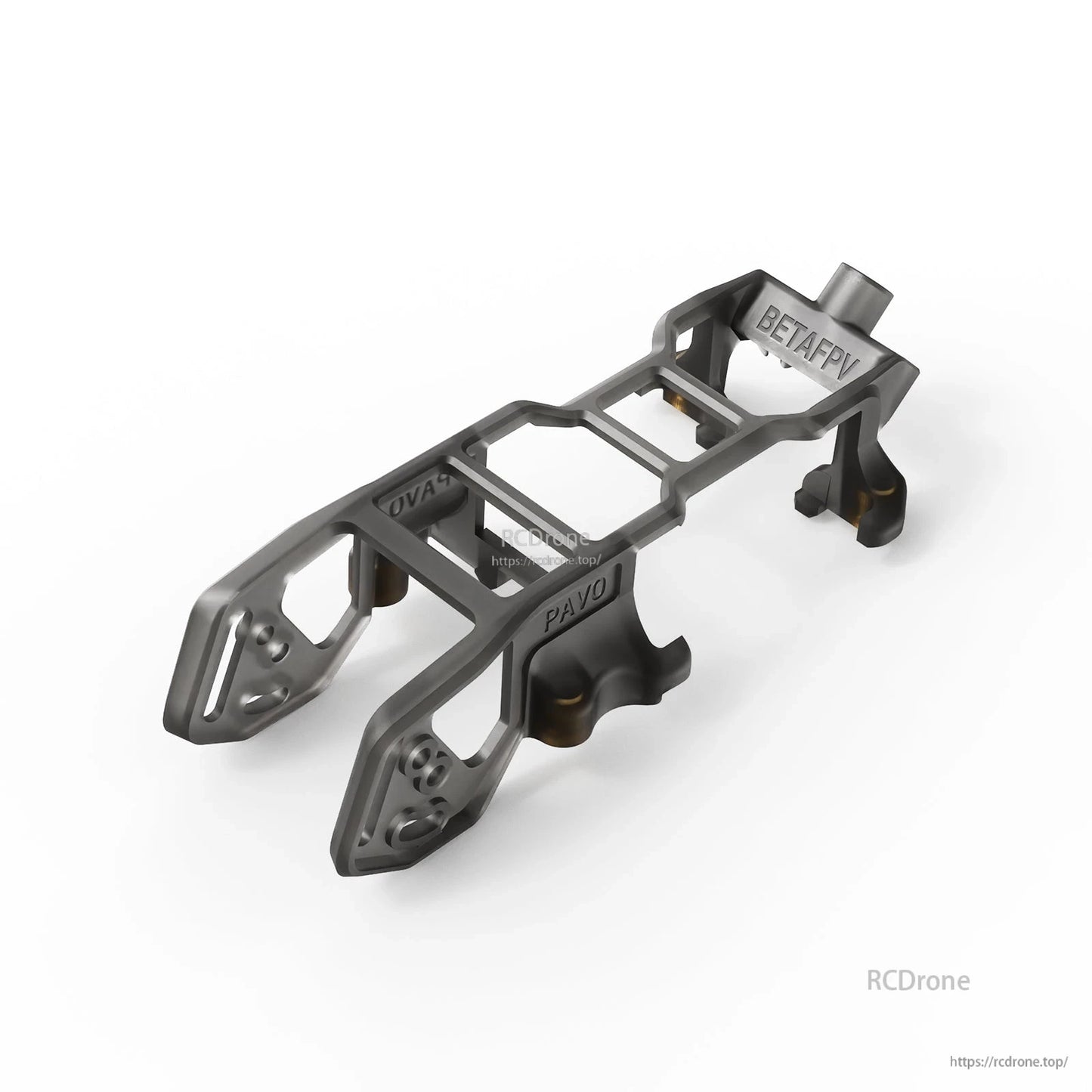

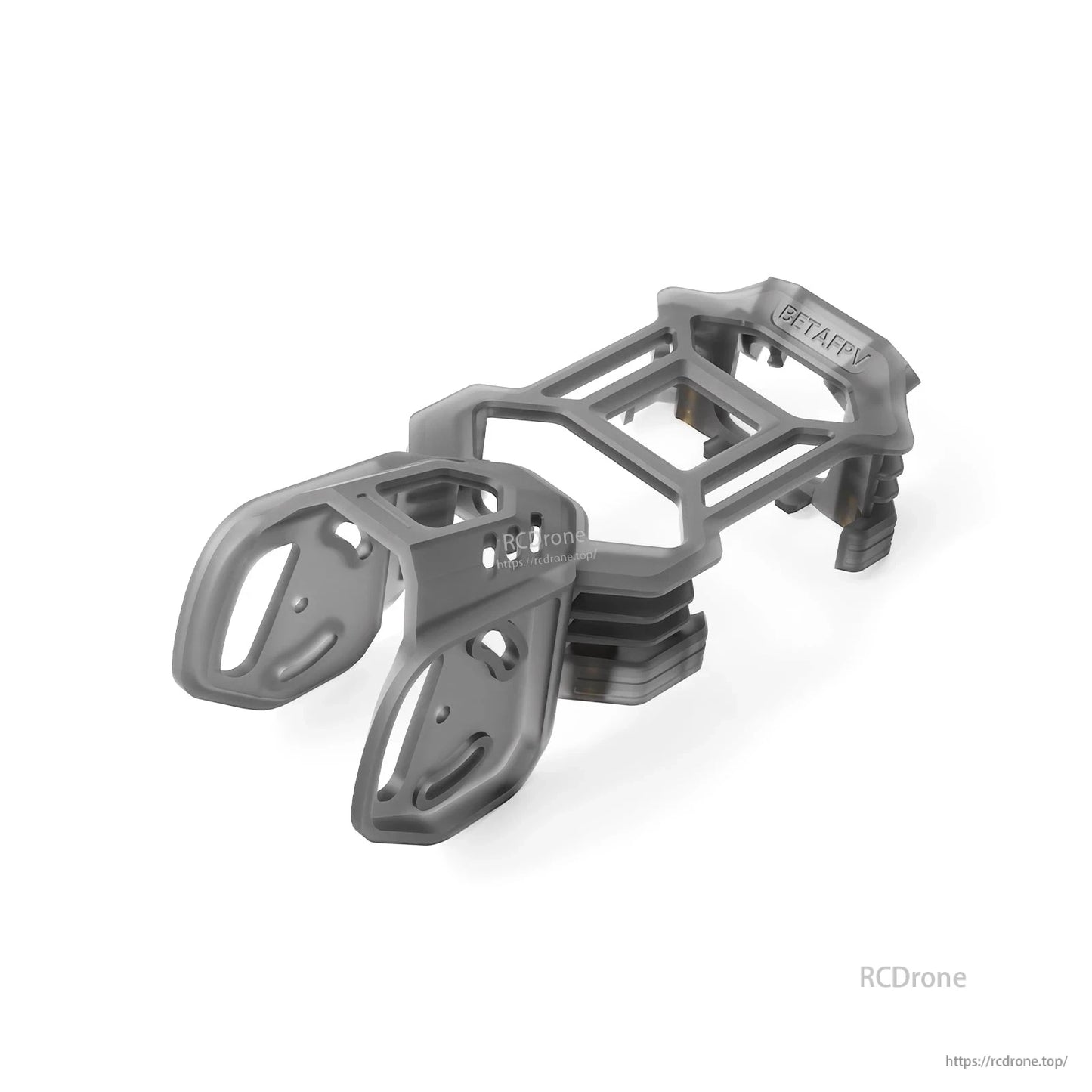

براکت O3 Air Unit

• 6 سوراخ برای نصب دوربین، شامل موقعیت‌های نصب واید-انگل.
• پنل جانبی دوربین تقویت‌شده و طراحی تعویض فیلتر ND عمودی بدون نیاز به ابزار.
• نگهدارنده آنتن بهینه‌شده و طراحی ضد لرزش با دمپر لاستیکی.

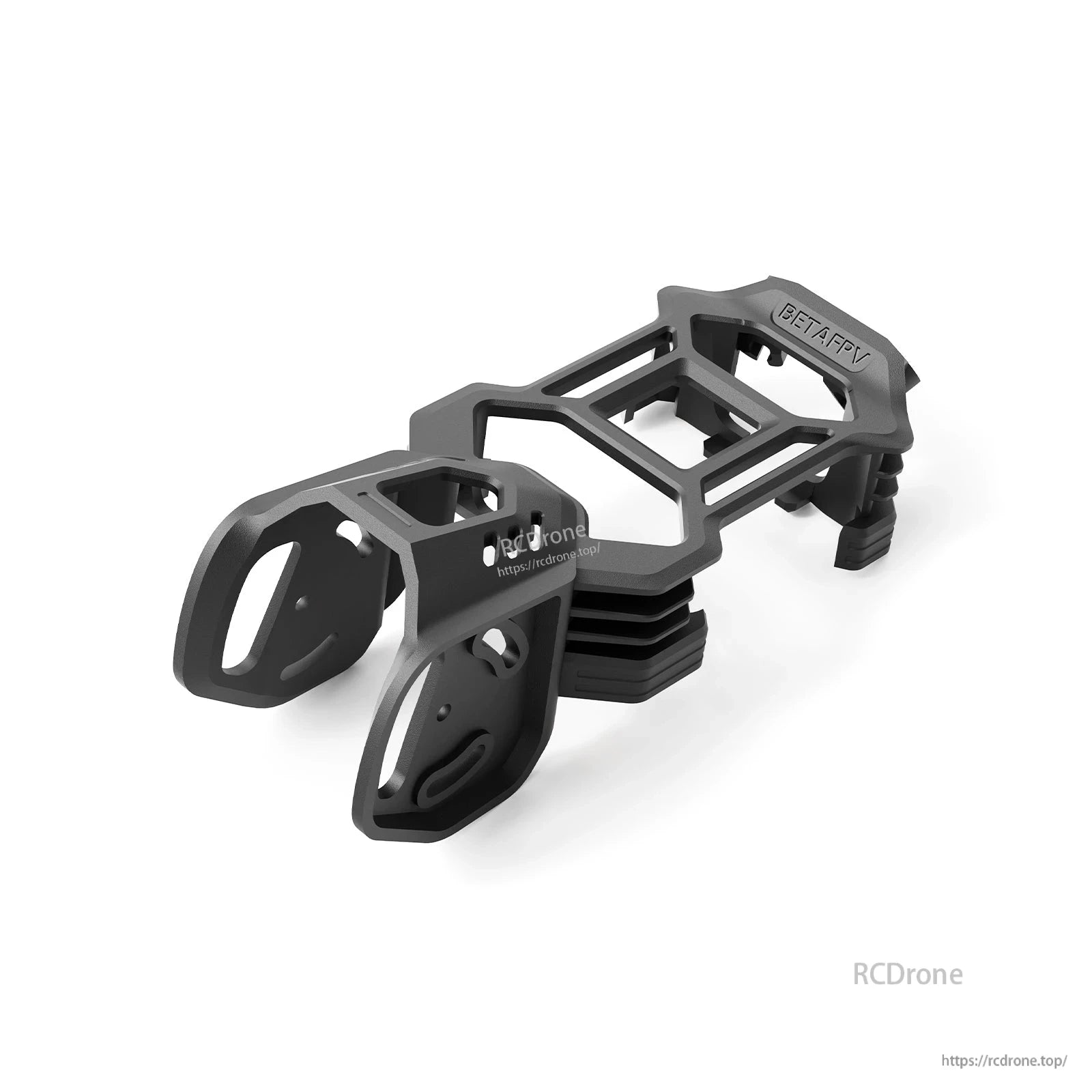

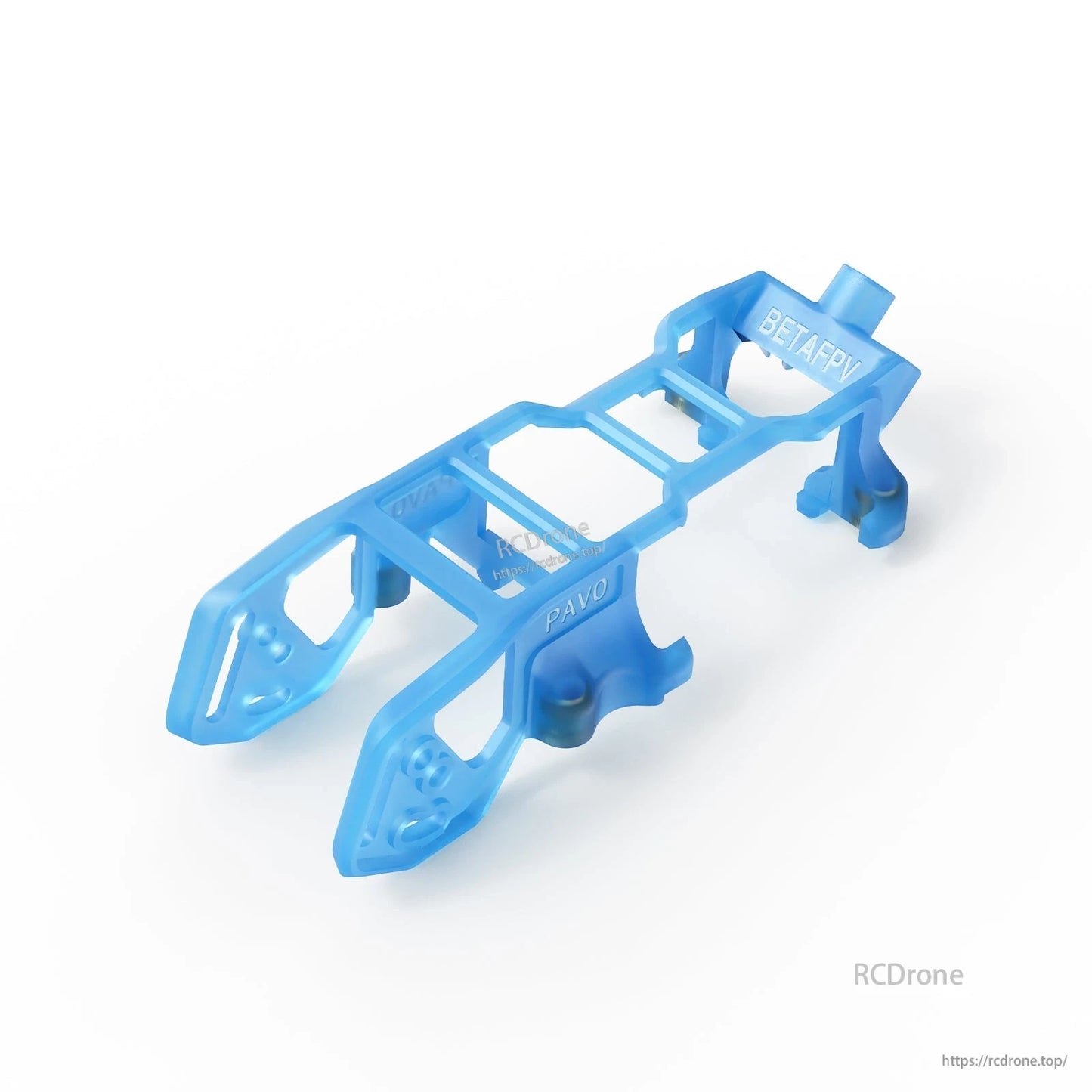

براکت واحد هوایی O4 Pro

• دو سوراخ نصب برای بهبود ثبات چرخش دوربین.
• تنظیم شیب دوربین ۰–۴۰°.

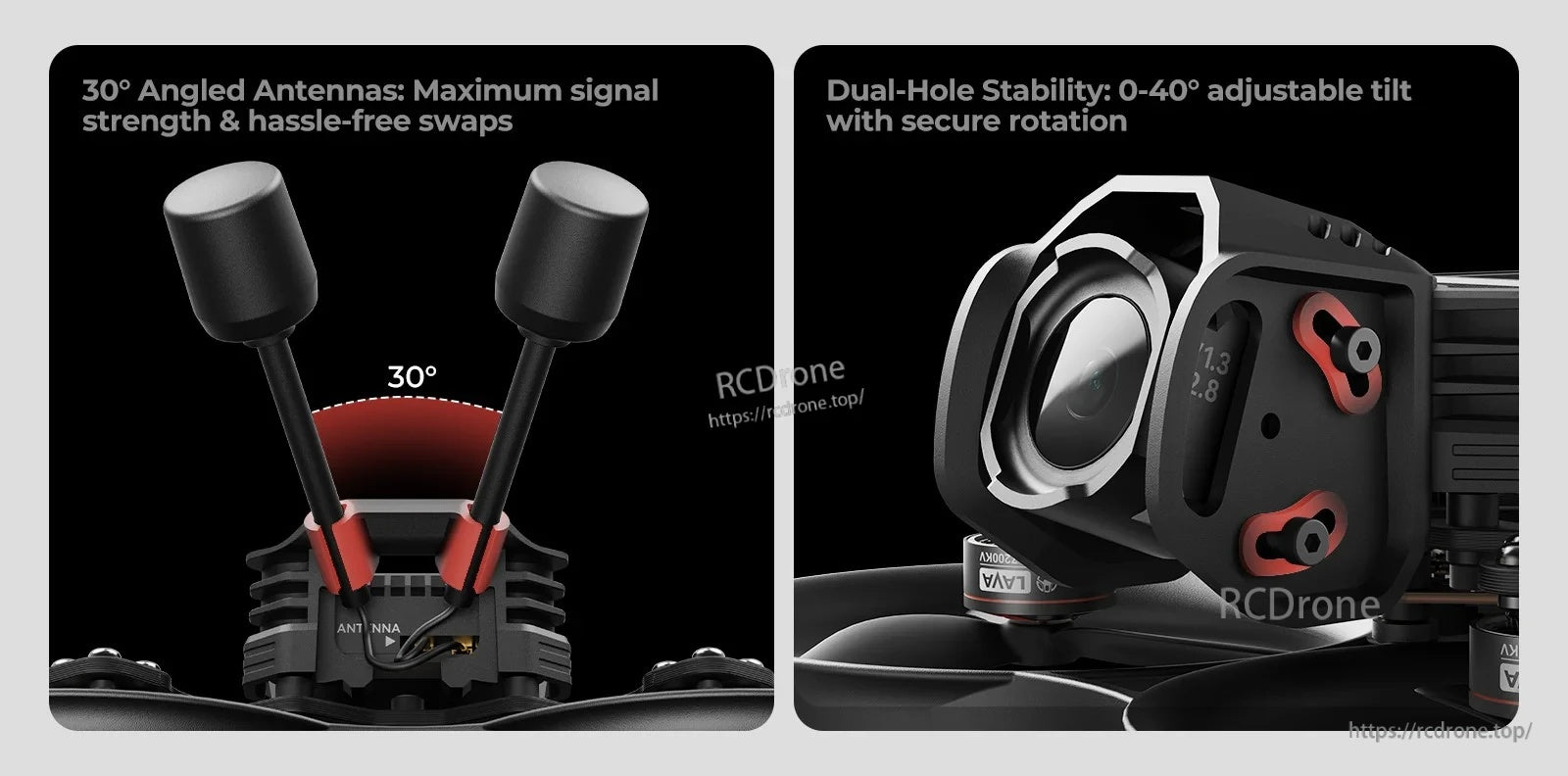

• نصب آنتن با زاویه ۳۰° برای تقویت سیگنال و تغییر آنتن بدون نیاز به ابزار.
• پروفایل streamlined طراحی شده برای حفظ دسترسی به فیلتر ND بدون مانع.

کاربردها

• ساخت‌های سینهوپ داکت‌دار ۲.۲ اینچی برای پرواز آزاد و سینمایی
• ساخت‌های HD دیجیتال FPV با استفاده از واحد هوایی DJI O3 / DJI O4 Pro، Caddx Vista یا RunCam Link

برای سوالات مربوط به سازگاری ساخت یا کمک در انتخاب قطعات، با پشتیبانی تماس بگیرید در https://rcdrone.top/ یا ایمیل بزنید به support@rcdrone.top.

قطعات پیشنهادی

• کواد: کوادکوپتر بی‌صدا Pavo20 Pro
• FC & ESC: FC AIO V1 20A 2–3S
• موتور: موتورهای بی‌صدا سری LAVA 1104
• پروپلرها: پروپلرهای 3 پره Gemfan 2218 (محور 1.5mm)
• باتری: باتری LAVA 3S 450mAh 75C؛ باتری LAVA 3S 550mAh 75C
• فیلتر: فیلتر ND برای دوربین DJI O3؛ فیلتر ND برای دوربین DJI O4 Pro
• VTX: واحد هوایی DJI O4 Pro؛ واحد هوایی DJI O3؛ Caddx Vista؛ RunCam Link

چه چیزی شامل می‌شود

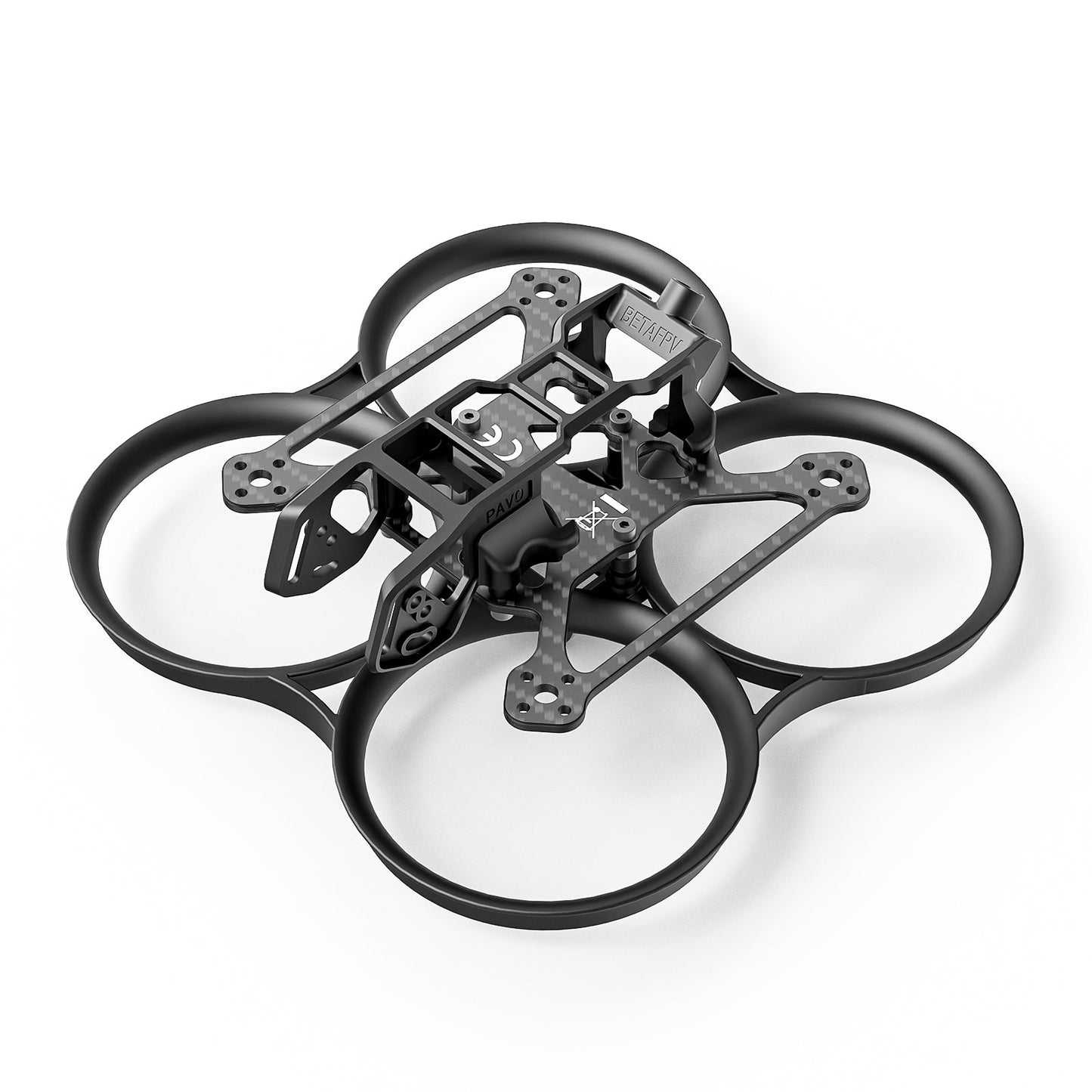

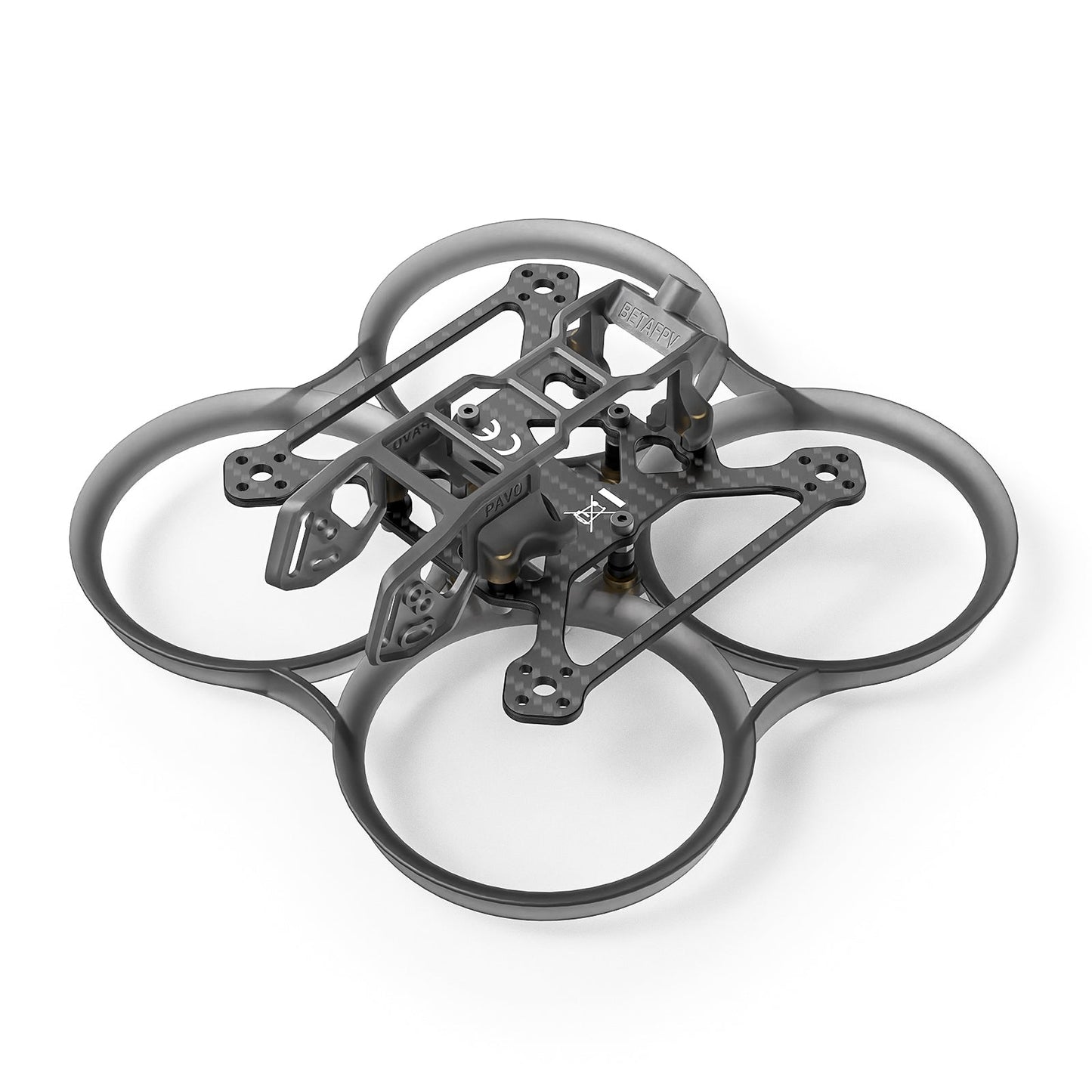

• مورد: فریم بی‌صدا Pavo20 Pro | با براکت واحد هوایی O3
  • 1 * صفحه بالایی Pavo20 Pro
  • 1 * صفحه نصب VTX 20*20mm
  • 1 * داکت Pavo20 Whoop
  • 1 * براکت واحد هوایی O3
  • 1 * بند باتری 130mm
  • 2 * زیرپایی ضد لغزش باتری
  • 2 * 5.8g آنتن
  • 8 * مهره M2
  • 10 * دمپر لاستیکی
  • 6 * پیچ M2*10
  • 6 * پیچ M2*4
  • 4 * پیچ M2*14
  • 4 * پیچ M2*15

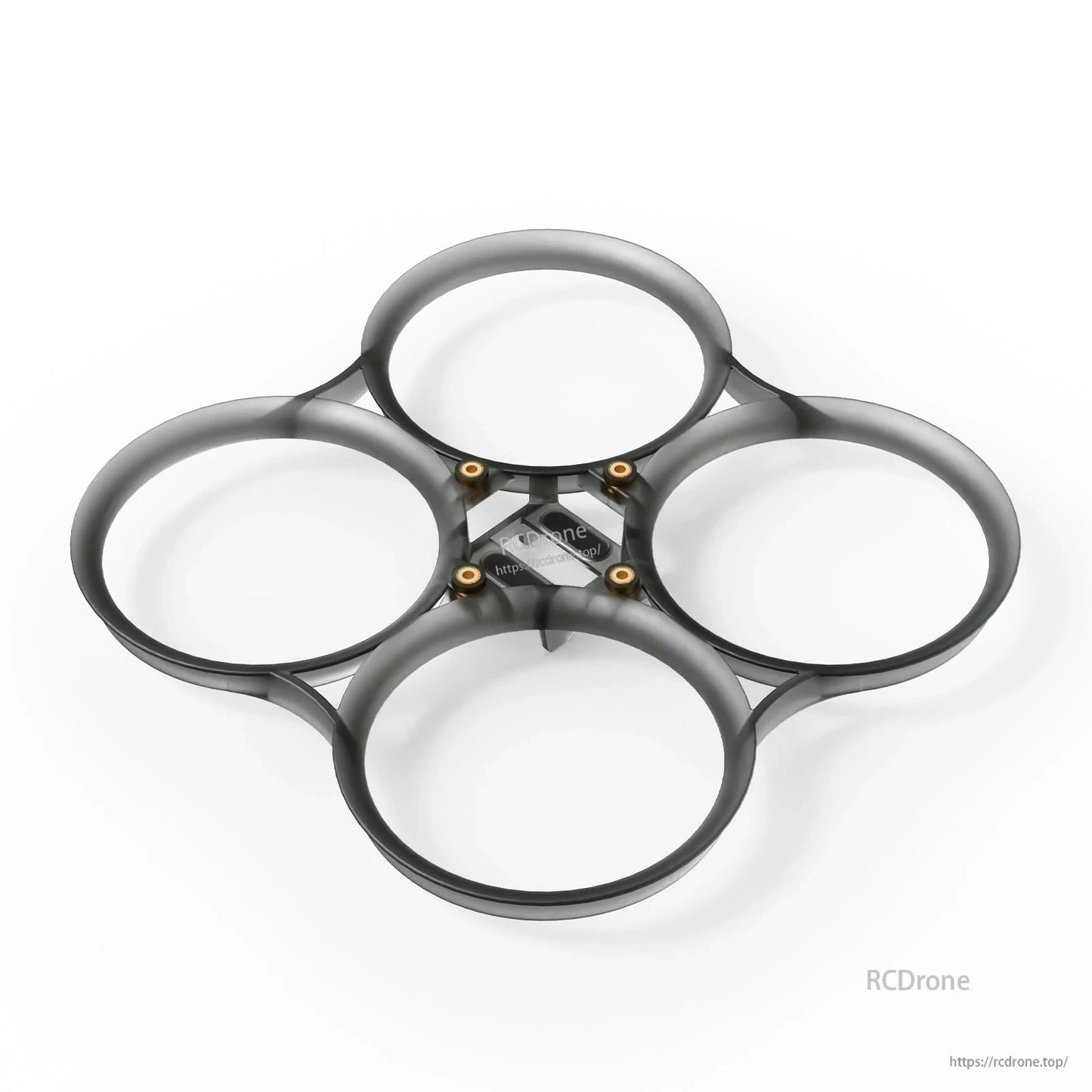

• محصول: فریم بدون براش Pavo20 Pro Whoop | داکت Whoop
  • 1 * داکت Pavo20 Pro Whoop
  • 1 * بند باتری 130mm
  • 2 * زیرپایی ضد لغزش باتری
• محصول: فریم بدون براش Pavo20 Pro Whoop | فقط براکت واحد هوایی O3
  • 1 * براکت واحد هوایی O3
  • 1 * صفحه نصب VTX 20*20mm
  • 2 * 5.8g آنتن
  • 4 * مهره M2
  • 6 * دمپر لاستیکی
  • 6 * پیچ M2*10
  • 6 * پیچ M2*4
  • 4 * پیچ M2*15

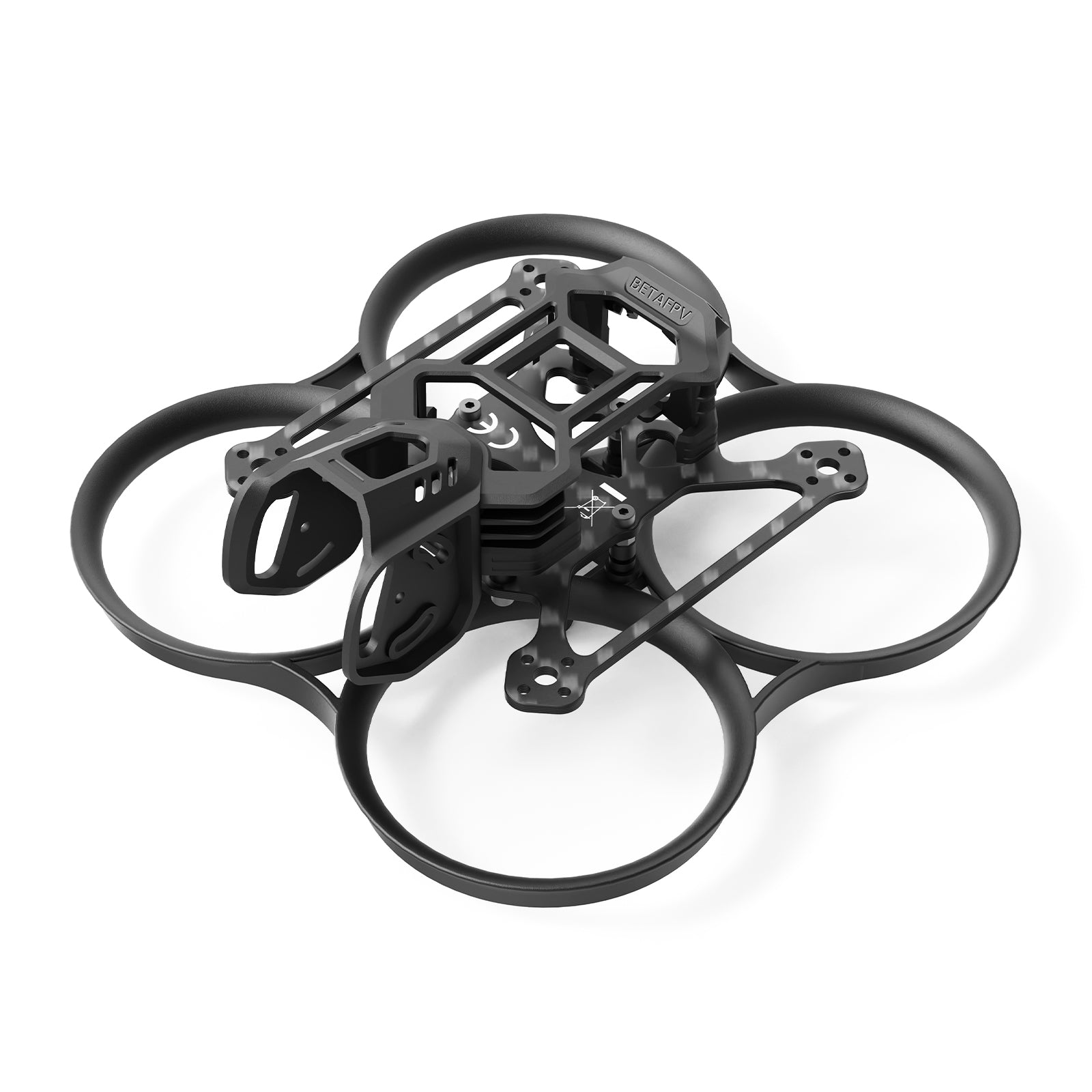

• مورد: فریم بدون برس Pavo20 Pro Whoop | با براکت واحد هوایی O4 Pro
  • 1 * صفحه بالایی Pavo20 Pro
  • 1 * داکت Pavo20 Whoop
  • 1 * براکت واحد هوایی O4 Pro
  • 1 * بند باتری 130mm
  • 2 * زیرپایی ضد لغزش باتری
  • 8 * مهره M2
  • 10 * دمپر لاستیکی
  • 6 * پیچ M2*10
  • 6 * پیچ M2*4
  • 4 * پیچ M2*14
• مورد: فریم بدون برس Pavo20 Pro Whoop | فقط براکت واحد هوایی O4 Pro
  • 1 * براکت واحد هوایی O4 Pro
  • 6 * دمپر لاستیکی
  • 6 * پیچ M2*10
  • 6 * پیچ M2*4

راهنماها

• ویدئوی راهنمای نصب برای واحد هوایی DJI O3

جزئیات

ساخته شده برای 2.ساخت‌های سینهوپ ۲ اینچی، فریم Pavo20 Pro ترکیبی از فاصله محور ۹۳.۷ میلی‌متری و داکت‌های مقاوم در برابر تصادف برای پروازهای آزاد و سینمایی مطمئن است.

براکت را انتخاب کنید که با تنظیمات دیجیتال HD شما مطابقت دارد، از جمله واحد هوایی DJI O3 یا واحد هوایی DJI O4 Pro، به همراه پشتیبانی از Vista/RunCam Link.

پشته‌ی ماژولار نصب، ساخت و سرویس دوربین و اجزای VTX را بدون مشکل در فضای تنگ داکت آسان می‌کند.

پنل‌های جانبی دوربین تقویت‌شده، دمپرهای لاستیکی و مهره‌های مسی جاسازی‌شده به حفظ کیفیت فیلم HD کمک می‌کنند در حالی که نصب را ساده می‌سازند.

جزئیات براکت O4 Pro شامل پایه‌های آنتن با زاویه ۳۰ درجه و نصب دوربین با دو سوراخ برای چرخش پایدار با تنظیم شیب ۰ تا ۴۰ درجه است.

همه چیز مورد نیاز برای ساخت فریم در جعبه موجود است، از جمله داکت‌ها، صفحات، براکت‌ها و سخت‌افزار.

کیت براکت جداگانه شامل قطعات نصب دوربین و اتصالات برای نصب ایمن یک واحد هوایی HD است.
