سنسور ولتاژ سلول RadioMaster ERS-CV01 برای گیرنده‌های PWM ExpressLRS، تله‌متری بالانس ۲ تا ۸ سلول برای EdgeTX

بررسی اجمالی

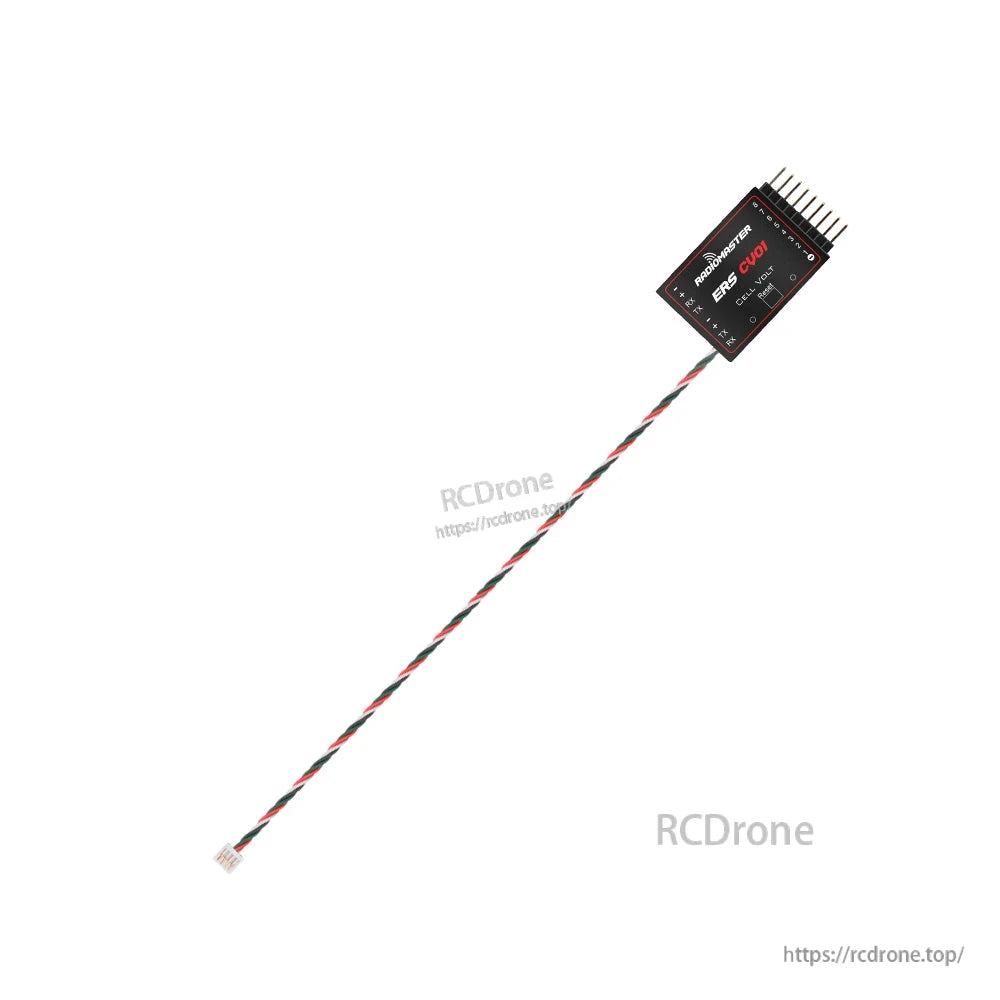

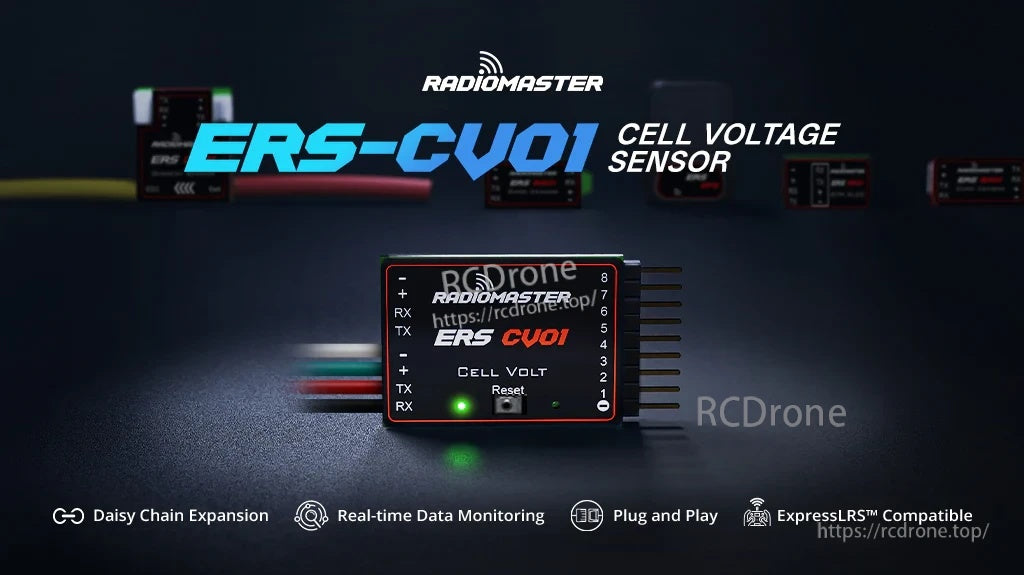

سنسور ولتاژ سلولی RadioMaster ERS-CV01 یک ماژول تلمتری جمع و جور و قابل اتصال است که برای استفاده با گیرنده‌های PWM سازگار ExpressLRS طراحی شده است. آن را به یک پورت تعادل باتری متصل کنید تا ولتاژ واقعی هر سلول را در زمان واقعی نظارت کنید؛ تلمتری از طریق گیرنده ExpressLRS منتقل می‌شود و می‌تواند بر روی رادیو EdgeTX نمایش داده شود.

به عنوان بخشی از خانواده سنسورهای ERS، ERS-CV01 از گسترش عبوری برای زنجیره‌سازی خطی سنسورهای اضافی پشتیبانی می‌کند. برای کمک در انتخاب محصول یا پشتیبانی از راه‌اندازی، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

ویدیو راه‌اندازی

ویژگی‌های کلیدی

• نظارت بر ولتاژ هر سلول در زمان واقعی بر روی رادیوهای EdgeTX (از طریق تلمتری).

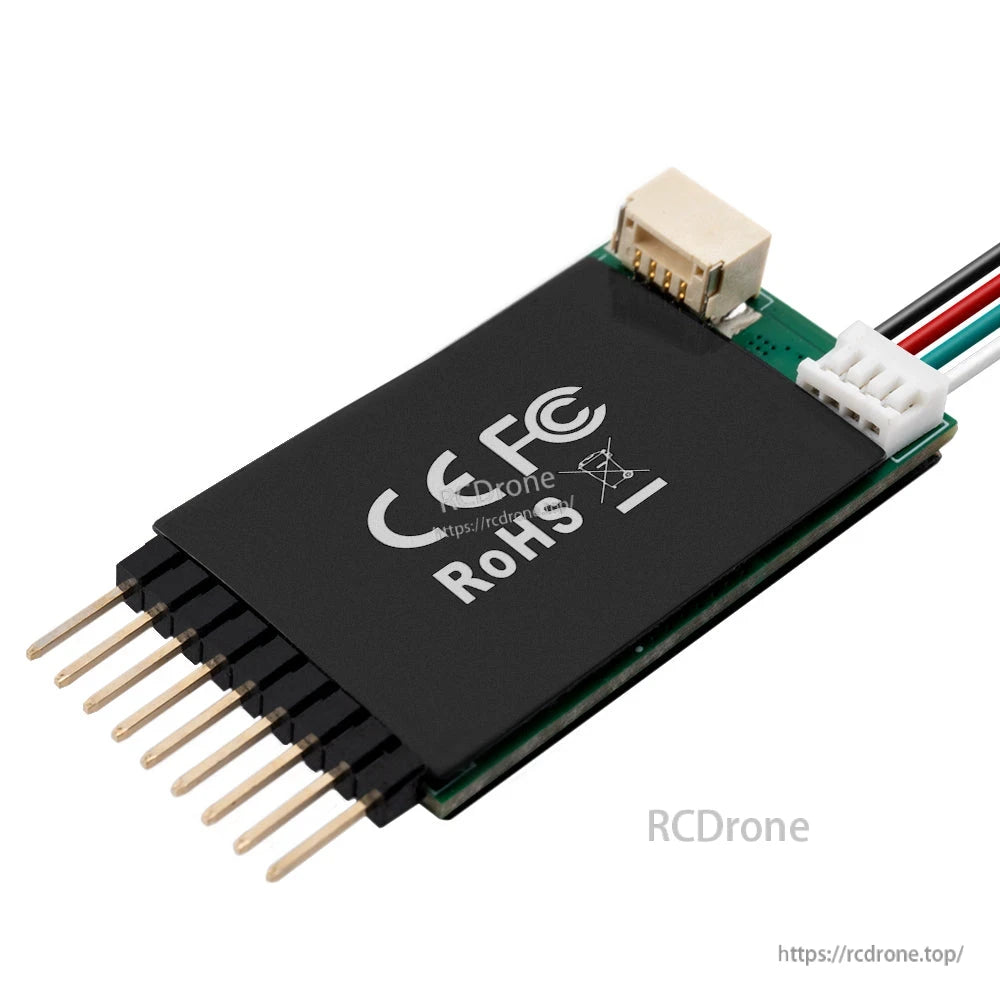

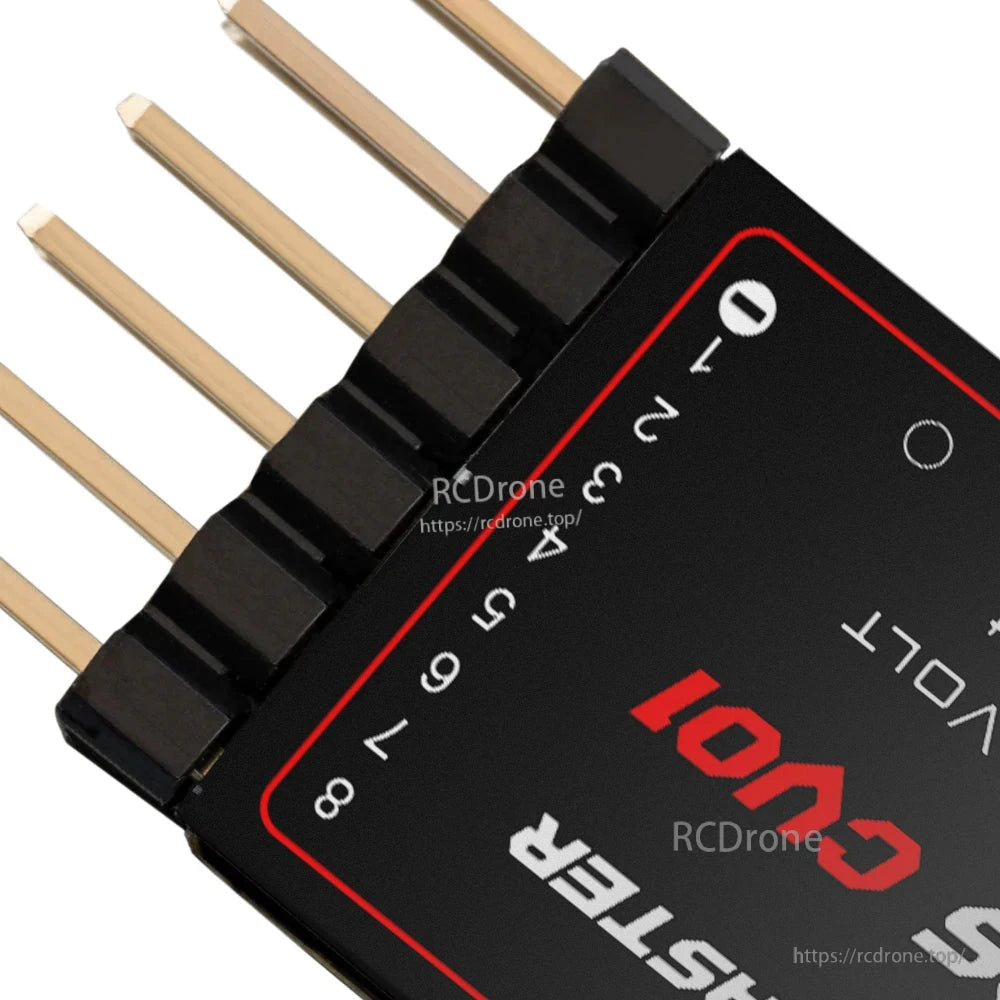

• اتصال پورت تعادل قابل اتصال و استفاده برای خواندن‌های سطح سلول.
• گسترش عبوری (ورودی/خروجی) برای تنظیمات سنسور زنجیره‌ای.
• ادغام ExpressLRS برای گیرنده‌های PWM سری ER سازگار ExpressLRS.
• نظارت مستقل بر باتری با طراحی زمین ایزوله (پشتیبانی از نظارت بر باتری‌های جداگانه به طور همزمان با استفاده از چندین سنسور ERS-CV01).

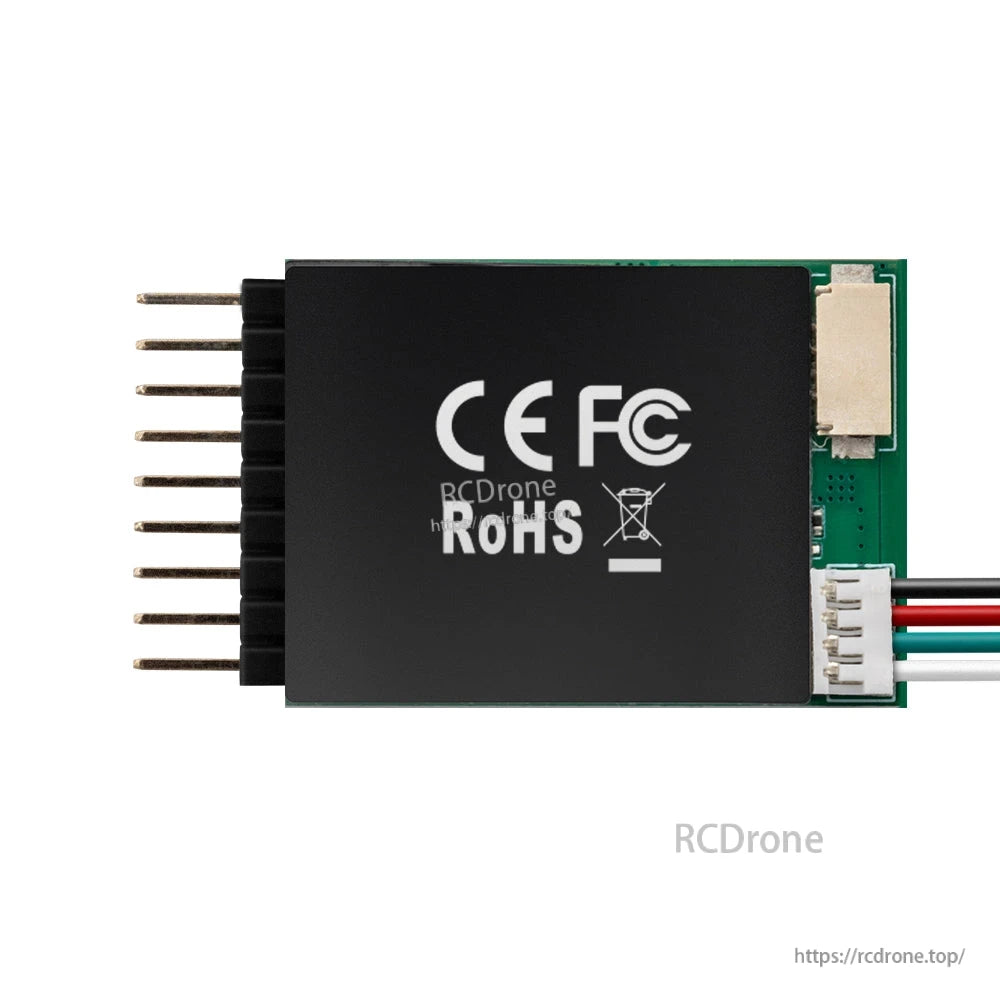

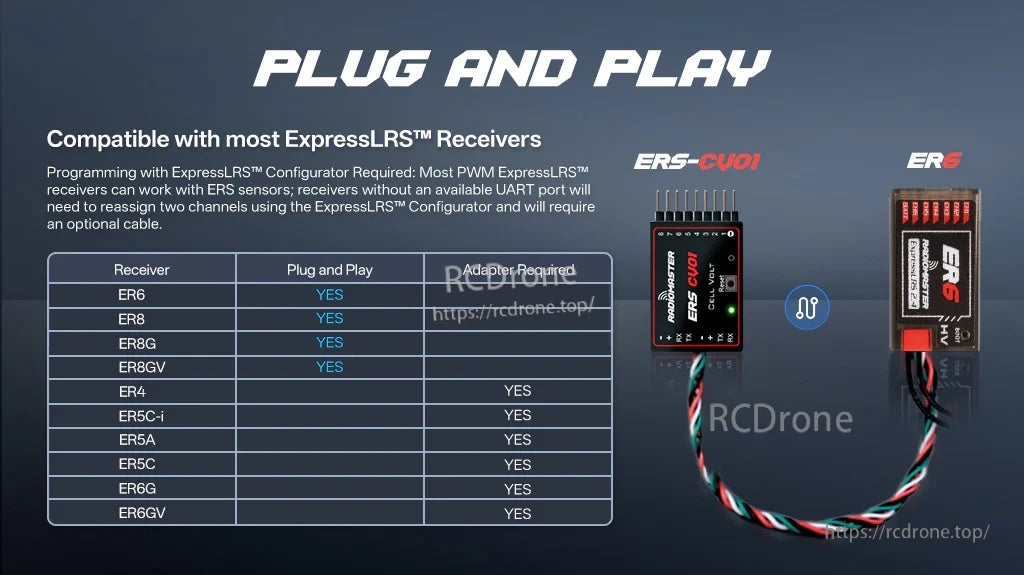

گیرنده‌های سازگار

پلاگ اند پلی

• گیرنده PWM ER6 2.4GHz ExpressLRS
• گیرنده PWM ER8 2.4GHz ExpressLRS
• گیرنده PWM ER8G ExpressLRS
• گیرنده PWM ER8GV ExpressLRS

آداپتور مورد نیاز

• ER4
• ER5C-i
• ER5A
• ER5C
• ER6G
• ER6GV

استفاده از سنسورها با گیرنده‌های PWM ExpressLRS غیر پلاگ اند پلی

بیشتر گیرنده‌های PWM ExpressLRS سازگار هستند. گیرنده‌هایی که پورت UART اختصاصی ندارند نیاز به پیکربندی مجدد دارند: دو پین خروجی PWM را به عنوان یک UART سری (TX و RX) از طریق رابط وب گیرنده (حالت WiFi) یا اسکریپت LUA ExpressLRS مجدداً اختصاص دهید.این امکان اتصال حسگر را فراهم می‌کند در حالی که کانال‌های PWM باقی‌مانده برای سرووها یا ESCها در دسترس هستند.

برای گیرنده‌هایی که فقط پین‌های سروو استاندارد را ارائه می‌دهند، ممکن است یک کابل آداپتور اختیاری (کانکتور UART به دو پلاگ سروو: TX و RX) لازم باشد.

نمایش ولتاژ سلول، پیکربندی & ثبت‌نام (EdgeTX)

ERS-CV01 به هر دو CellsValues LUA و RadioMaster Sensor Configurator LUA نیاز دارد. این دو به طور مشترک نمایش ولتاژ به ازای هر سلول، پیکربندی حسگر و ثبت‌نام تله‌متری را در رادیوهای EdgeTX فعال می‌کنند.

فایل‌ها را به کارت SD رادیو در حالت USB-SD:

کپی کنید
• CellsValues LUA /WIDGETS/
• RadioMaster Sensor Configurator LUA /SCRIPTS/TOOLS/

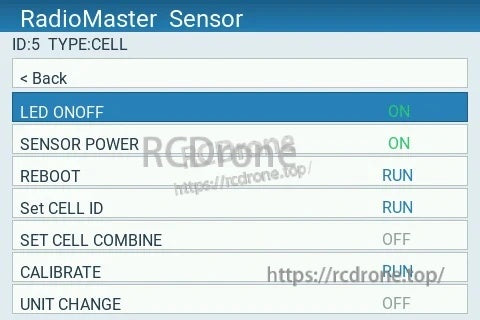

موارد منوی پیکربندی شامل: روشن/خاموش LED، قدرت حسگر، راه‌اندازی مجدد، تنظیم شناسه سلول، تنظیم ترکیب سلول، کالیبره کردن، تغییر واحد است.

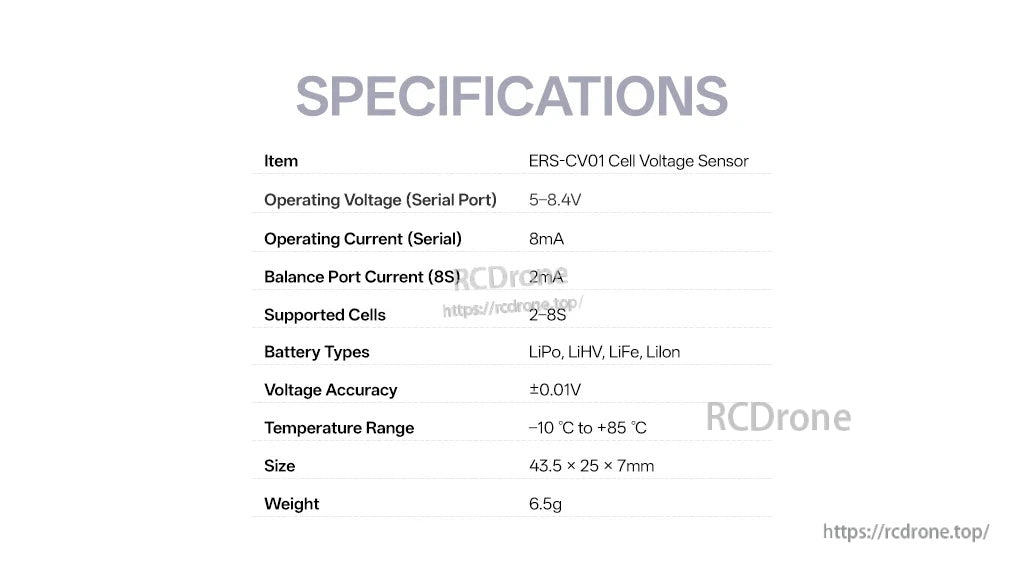

مشخصات

دانلودها

• راهنمای کاربر ERS-CV01
• مقادیر سلول‌ها LUA
• سنسورهای رادیو مستر ERS Configurator.lua
• فریمور سنسورهای سری ERS V1.9

شامل چه چیزهایی است

• 1 سنسور ولتاژ سلول ERS-CV01
• 3 لوله جمع شونده حرارتی
• 1 کارت کد QR دستی

جزئیات

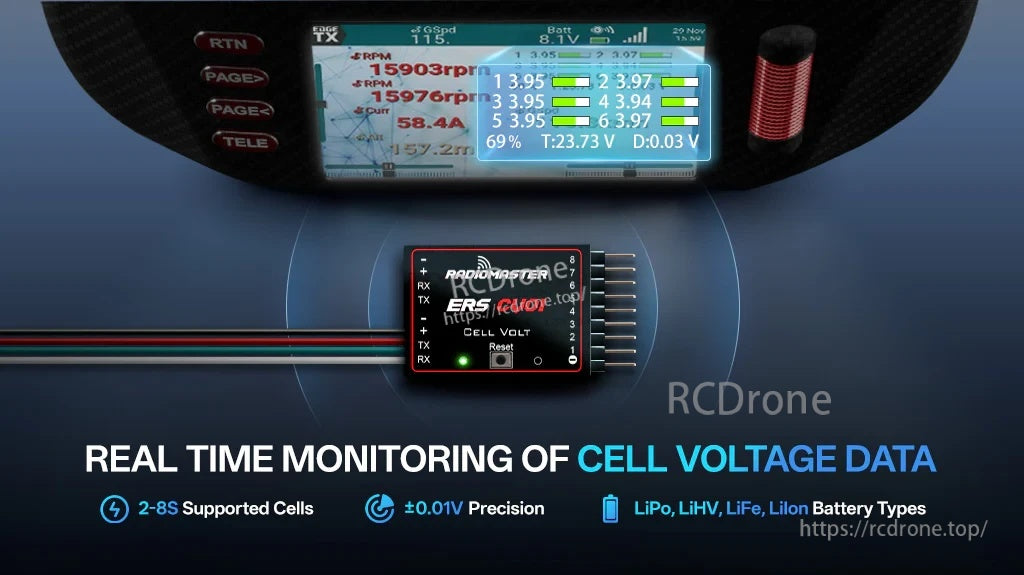

ولتاژ باتری هر سلول را از طریق تلمتری ExpressLRS پیگیری کنید و آن را به طور مستقیم بر روی رادیوهای EdgeTX مشاهده کنید.

قدرت سنسور، کالیبراسیون، شناسه سلول/ترکیب و واحدها را از ابزار پیکربندی سنسور RadioMaster LUA تنظیم کنید.

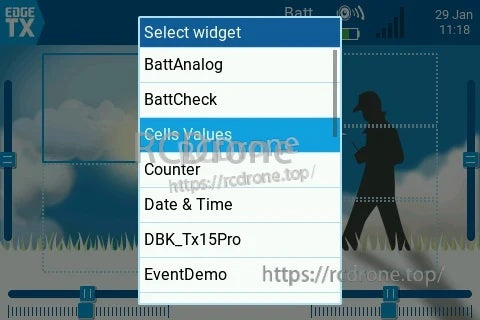

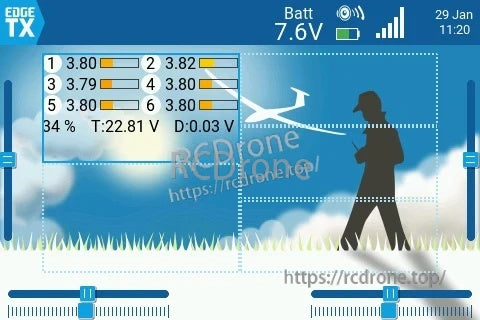

از ویجت مقادیر سلول‌ها LUA برای نمایش ولتاژ هر سلول در کنار وضعیت پک در طول پرواز یا رانندگی استفاده کنید.

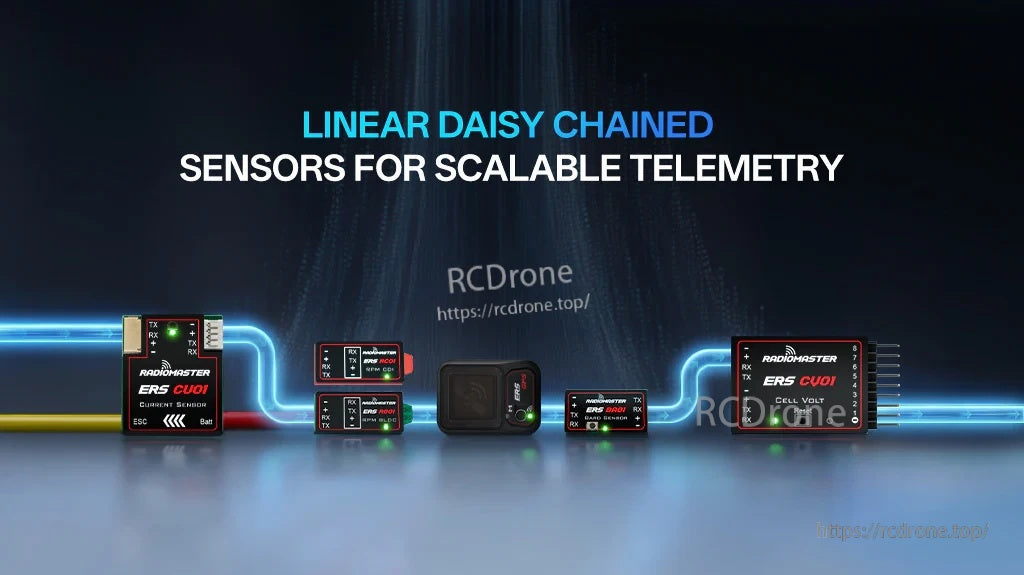

گسترش عبوری این امکان را فراهم می‌کند که چندین سنسور ERS را به راحتی به هم متصل کنید تا تنظیمات تلمتری مقیاس‌پذیر ایجاد کنید.

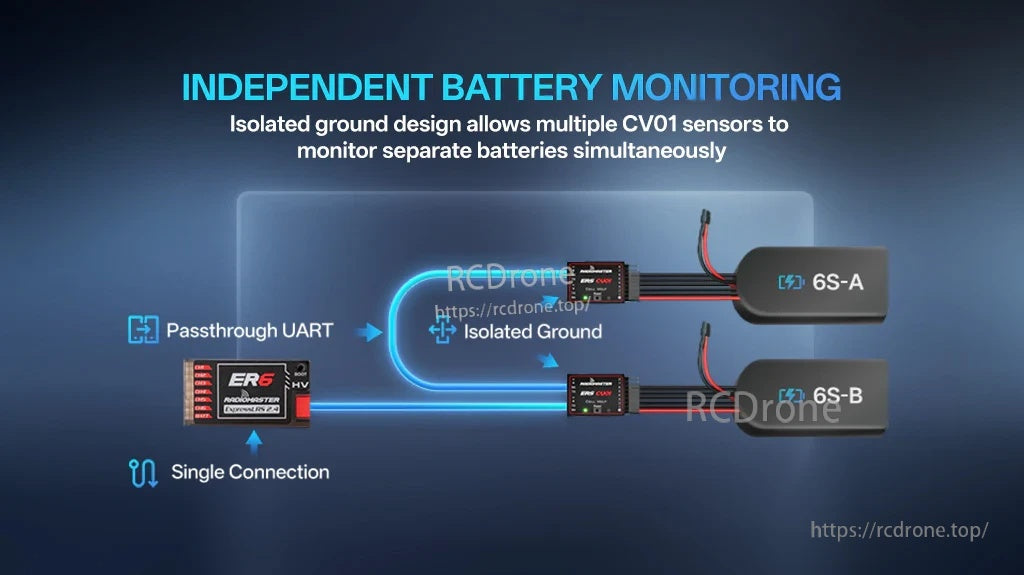

یک طراحی زمین ایزوله از نظارت بر باتری‌های جداگانه به طور همزمان هنگام استفاده از چندین حسگر پشتیبانی می‌کند.

یک مرجع سریع سازگاری برای گیرنده‌های PWM رایج ExpressLRS و زمانی که یک آداپتور یا پیکربندی مجدد ممکن است لازم باشد.

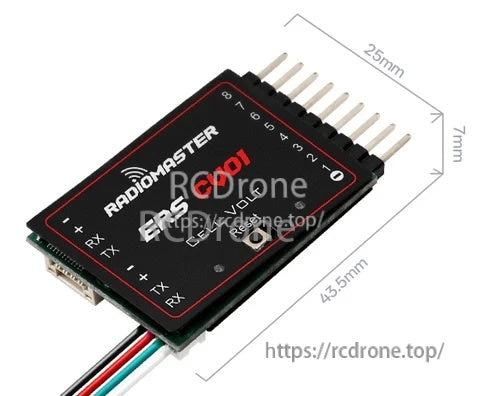

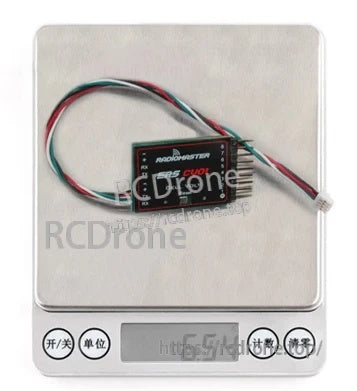

ابعاد جمع و جور به آن کمک می‌کند تا به طور مرتب در نصب‌های فشرده RC جا بگیرد در حالی که دسترسی به سیم پورت تعادل را حفظ می‌کند.

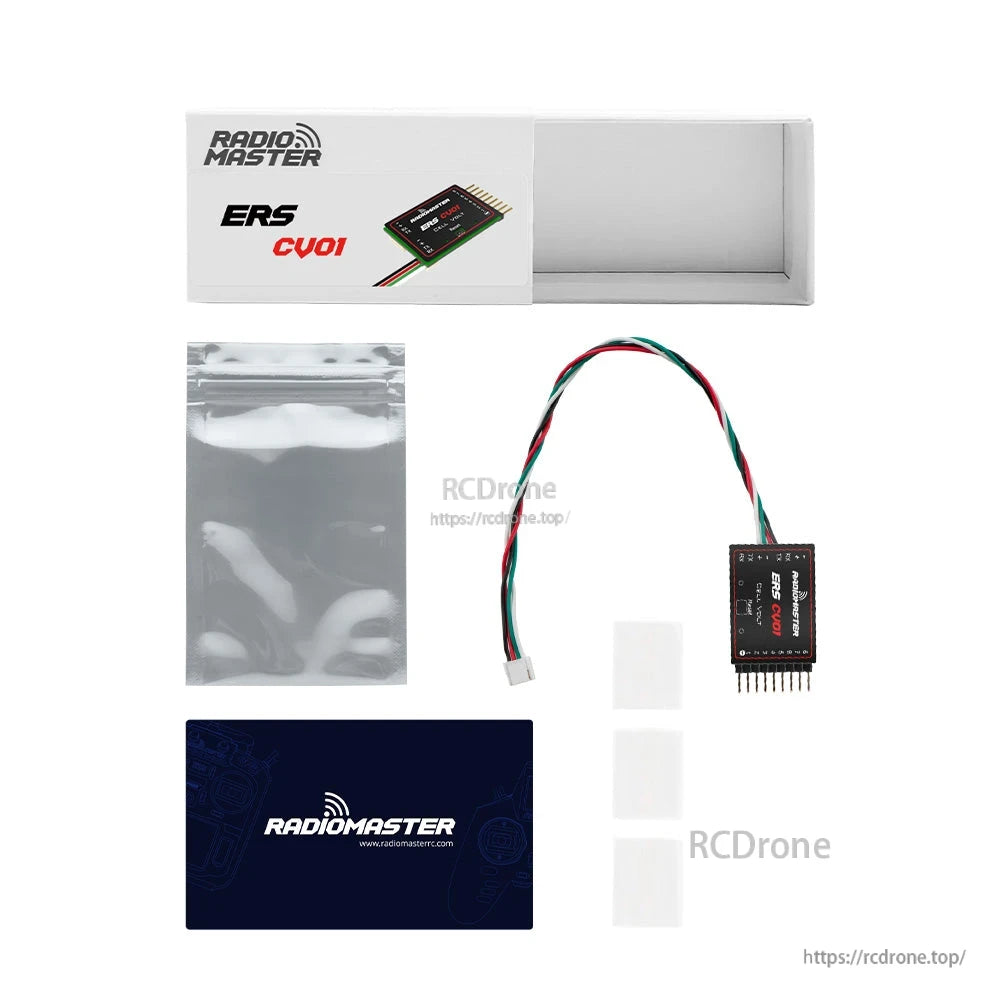

شامل حسگر ERS-CV01، یک کارت کد QR دستی و لوله حرارتی برای نصب تمیز است.
