ماژول کنترل ژیروسکوپ RadioMaster MT12، کنترل دو محوره با حرکات دست برای اسلات توسعه MT12 (میکسینگ EdgeTX)

مرور کلی

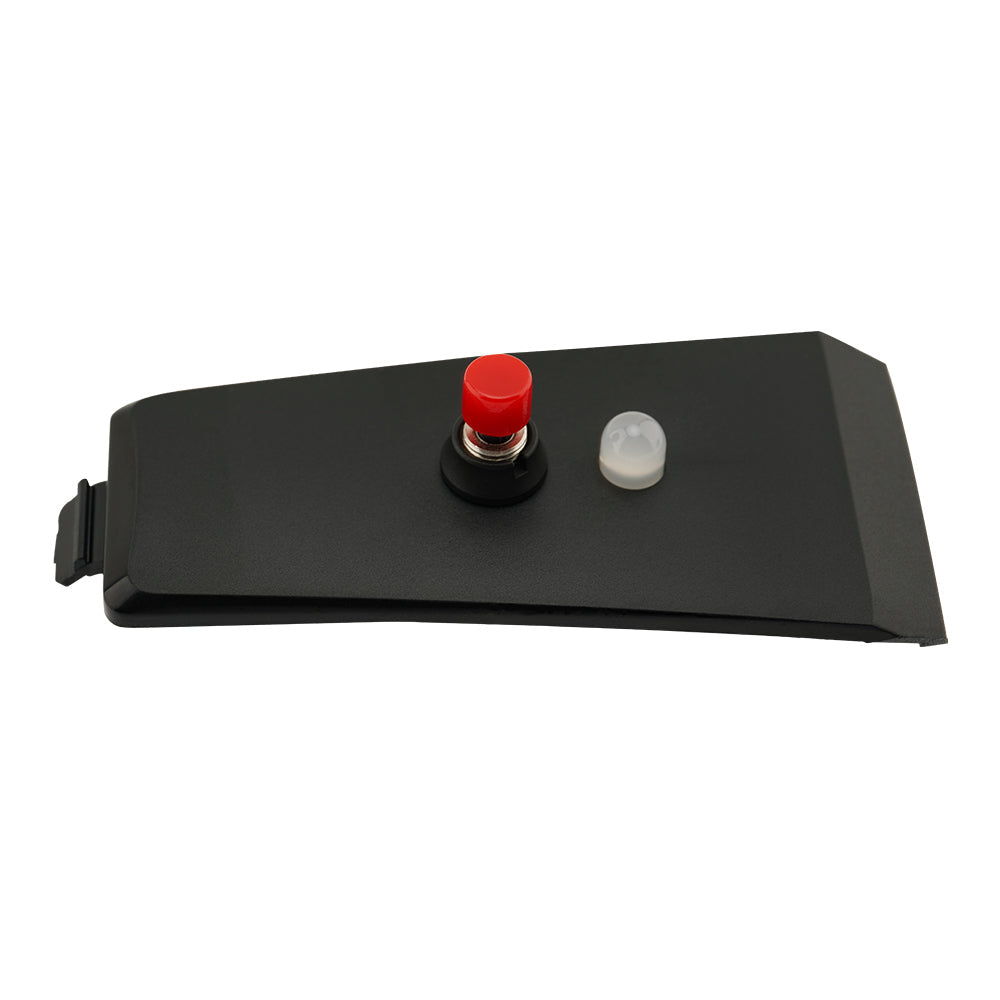

ماژول کنترل ژیروسکوپ RadioMaster MT12 یک ژیروسکوپ دو محوره است که امکان کنترل دو کانال را با استفاده از حرکات دست فراهم می‌کند. این ماژول در اسلات گسترش MT12 ادغام می‌شود و حرکات دست را از طریق میکس و برنامه‌ریزی پیشرفته EdgeTX به جریان کنترل منتقل می‌کند، که برای استفاده‌هایی مانند کنترل گیمبال پن/تیلت، کنترل برج مدل RC، فرمان‌دهی چرخ‌های عقب و موارد دیگر مناسب است.

برای انتخاب محصول یا کمک در راه‌اندازی، با support@rcdrone.top or تماس بگیرید یا به https://rcdrone.top/.

ویژگی‌های کلیدی

• ورودی حرکتی ژیروسکوپ دو محوره برای کنترل دو کانال
• طراحی شده برای نصب در اسلات گسترش MT12
• عملکرد با میکس EdgeTX و برنامه‌ریزی مدل
• کالیبراسیون خنثی سنسور روی ماژول از طریق دکمه (نمایش LED وضعیت)

مشخصات

نصب

1. باتری را از پایین MT12 خارج کنید.
2. پوشش بالایی MT12 را با فشار دادن به سمت دور از دستگیره جدا کنید.
3. ماژول ژیروسکوپ را در بالای پایه رادیو نصب کنید.
4. کابل را به کانکتور 5 پین در محفظه باتری وصل کنید.

نحوه استفاده

تنظیمات رادیو MT12

1. منوی سخت‌افزار: دکمه SYS را فشار دهید و از PAGE برای جابجایی به HARDWARE. تنظیم کنید S3 و S4 زیر Pots به محور X و محور Y.
2. کالیبراسیون در MT12: دکمه SYS را فشار دهید و از PAGE برای جابجایی به HARDWARE, استفاده کنید، سپس وارد [کالیبراسیون]. شوید. در SET AXIS MIDPOINT, سطح MT12 را روی یک میز قرار دهید و برای کالیبره کردن نقطه خنثی، چرخ اسکرول را فشار دهید. در MOVE AXIS/POTS, MT12 را بردارید و آن را به جلو/عقب و به سمت چپ و راست با زاویه‌های بیشتر از 45 درجه حرکت دهید.
3. منوی ورودی: دکمه MDL را فشار دهید و از PAGE برای جابجایی به INPUT. استفاده کنید. خروجی ژیروسکوپ را به دو کانال ورودی متصل کنید (مثال: محور X (S3) به I09 و محور Y (S4) به I10). برای تنظیم منبع یک ورودی، منوی ویرایش ورودی را باز کنید، منبع, را انتخاب کنید، سپس چرخ اسکرول را فشار دهید و MT12 را کج کنید تا منبع شناسایی شود.
4. منوی میکسر: دکمه MDL را فشار دهید و از PAGE برای جابجایی به MIXER. استفاده کنید.ورودی‌های ژیروسکوپ را به کانال‌های خروجی گیرنده متصل کنید (به عنوان مثال: محور X به کانال 3 و محور Y به کانال 4). برای یک کانال، منوی ویرایش آن را باز کنید، منبع, را انتخاب کنید، سپس چرخ اسکرول را فشار دهید و MT12 را کج کنید تا ورودی شناسایی شود.

کالیبراسیون سنسور ژیروسکوپ (در ماژول)

• برای کالیبره کردن نقطه خنثی سنسور، دکمه قرمز را به مدت 2 ثانیه فشار داده و نگه دارید.
• در حین کالیبراسیون، چراغ قرمز چشمک می‌زند.
• چراغ سبز ثابت نشان‌دهنده عملکرد عادی است.

محتویات شامل

• 1 x ماژول کنترل ژیروسکوپ MT12
• 1 x کابل JST 5 پین (نصب شده بر روی ماژول)

جزئیات

از حرکات دست برای کنترل دو کانال استفاده کنید—ایده‌آل برای گیمبال‌های پن/کج، برجک‌های RC، یا فرمان‌دهی چرخ‌های عقب.

نصب در چهار مرحله سریع انجام می‌شود: باتری و پوشش بالایی را بردارید، ماژول را در اسلات گسترش قرار دهید، سپس کانکتور ۵ پین را وصل کنید.
