کنترلر رادیویی RadioMaster TX15 ELRS/M2، فرکانس ۲.۴ گیگاهرتز/سابجی ۹۰۰ مگاهرتز، صفحهنمایش لمسی EdgeTX برای مدلهای RC
کنترلر رادیویی RadioMaster TX15 ELRS/M2، فرکانس ۲.۴ گیگاهرتز/سابجی ۹۰۰ مگاهرتز، صفحهنمایش لمسی EdgeTX برای مدلهای RC
RadioMaster
در دسترس بودن پیکاپ بارگیری نشد
بررسی
کنترلر رادیویی RadioMaster TX15 (ELRS / M2) برای کنترل مدلهای RC با EdgeTX طراحی شده است. این دستگاه با پردازنده STM32 H7 (STM32H750) تغذیه میشود و یک گیرنده Semtech LR1121 برای ExpressLRS در فرکانسهای 2.4GHz یا Sub-G 900MHz را ادغام میکند. حافظه از طریق فلش داخلی و همچنین گسترش کارت MicroSD فراهم میشود و کنترل بر روی یک صفحه نمایش لمسی IPS 3.5 اینچی (480 x 320) با 262K رنگ و روشنایی 600 نیت برای دید در فضای باز متمرکز است.
برای کمک در زمینه راهاندازی، نرمافزار یا لوازم جانبی، با support@rcdrone.top or تماس بگیرید یا به https://rcdrone.top/.
ویژگیهای کلیدی
- پردازنده: STM32 H7 (STM32H750)
- RF داخلی: ExpressLRS با استفاده از Semtech LR1121؛ در فرکانسهای 2.4GHz یا Sub-G 900MHz کار میکند
- نرمافزار رادیویی EdgeTX (نیاز به نسخه 3.0.0 یا بالاتر دارد)
- صفحه نمایش: صفحه نمایش لمسی IPS 3.5 اینچی، وضوح 480 x 320؛ 262K رنگ؛ 600 نیت
- گیمبالها: V5.0 حسگر هال گیمبال (استاندارد)؛ بلبرینگهای دقیق چهارگانه
- خنککننده: فنهای کمصدا و با خروجی بالا با هیتسینک آلومینیومی
- آنتن تاشو؛ افزایش آنتن 2dB (قدرت انتقال قابل تنظیم)
- شارژ متعادل هوشمند فعال (از شارژ بیش از حد جلوگیری میکند، عمر باتری را افزایش میدهد)
- ذخیرهسازی: حافظه فلش داخلی؛ پشتیبانی از MicroSD (MicroSD شامل نمیشود)
- حسگر حرکتی داخلی (ICM-42607-C) با عملکردهای TiltX/TiltY
- میکروفون داخلی (برای گسترش آینده)
- شش دکمه RGB قابل تنظیم
- پشتیبانی از ماژول خارجی: محفظه ماژول سازگار با JR برای ماژولهای اضافی
- یک پورت USB-C واحد از انتقال داده، شارژ و استفاده از شبیهساز پشتیبانی میکند (USB Joystick (HID) / USB Storage (SD) / USB Serial (VCP))
- دستگیره پشتی ضد لغزش
- کلیدهای شانهای قابل تعویض شامل میشود (گزینههای اضافی بهطور جداگانه فروخته میشوند)
- گزینههای رنگ: خاکستری آهنی / سفید یخزده / آبی یخچالی / مه نعنا / زرد چرخشی لیمو / صورتی داغ

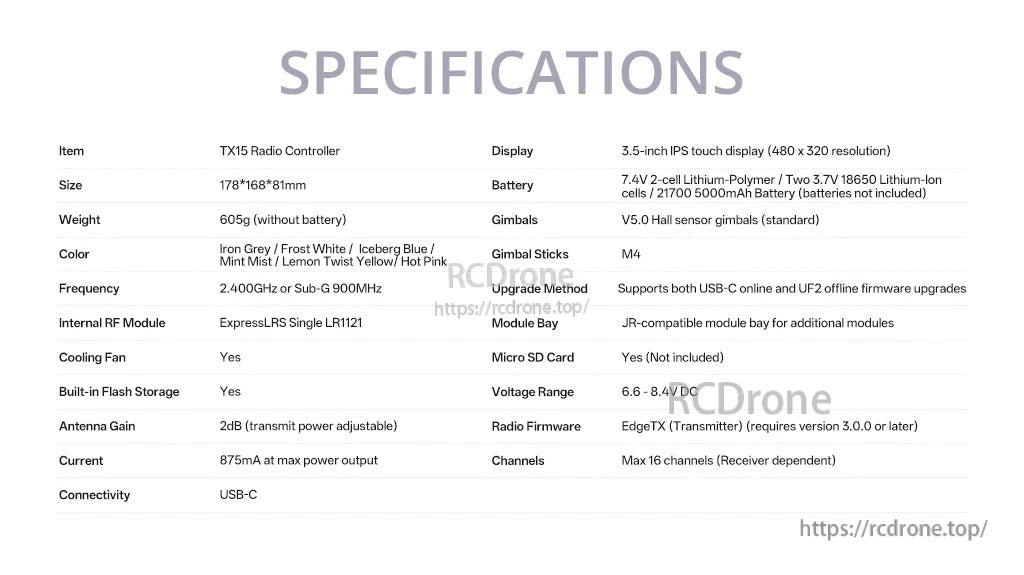

مشخصات
| مورد | کنترلر رادیویی TX15 |
|---|---|
| اندازه | 178*168*81mm |
| ابعاد (تصویری) | 178.0mm x 168.0mm x 81.0mm |
| وزن | 605 گرم (بدون باتری) |
| گزینههای رنگی | خاکستری آهنی / سفید یخزده / آبی یخچالی / مه نعنا / زرد لیمویی / صورتی داغ |
| فرکانس | 2.400GHz یا Sub-G 900MHz |
| RF داخلی | ELRS 2.4GHz / Sub-G 900MHz |
| ماژول RF داخلی | ExpressLRS Single LR1121 |
| پروتکلهای پشتیبانی شده | Express-LRS |
| کانالها | حداکثر 16 کانال (بسته به گیرنده) |
| فن خنککننده | بله |
| ماژول فرستنده | ELRS داخلی |
| ذخیرهسازی فلش داخلی | بله |
| کارت MicroSD | بله (شامل نمیشود)؛ 32GB/FAT32 (وارد کردن یک کارت MicroSD، فلش داخلی را غیرفعال میکند) |
| نمایشگر | نمایشگر لمسی IPS 3.5 اینچی (480 x 320 وضوح) |
| گیمبالها | V5.0 حسگر هال گیمبال (استاندارد) |
| عصاهای گیمبال | M4 |
| میکروفن داخلی | بله (گسترش آینده) |
| حسگر حرکتی داخلی | بله (ICM-42607-C) |
| تقویت آنتن | 2dB (قدرت انتقال قابل تنظیم) |
| جریان | 875mA در حداکثر خروجی قدرت |
| دامنه ولتاژ | 6.6 - 8.4V DC |
| باتری | 7.4V 2-cell Lithium-Polymer / دو سلول 3.7V 18650 Lithium-Ion / باتری 21700 5000mAh (باتریها شامل نمیشود) |
| اتصال | USB-C |
| فریمور رادیو | EdgeTX (فرستنده) (نیاز به نسخه 3.0.0 یا بعد از آن) |
| فریمور ماژول | ExpressLRS |
| روش ارتقاء | USB-C (UF2)؛ از هر دو ارتقاء فریمور آنلاین USB-C و آفلاین UF2 پشتیبانی میکند |
| محل ماژول | محل ماژول سازگار با JR برای ماژولهای اضافی |

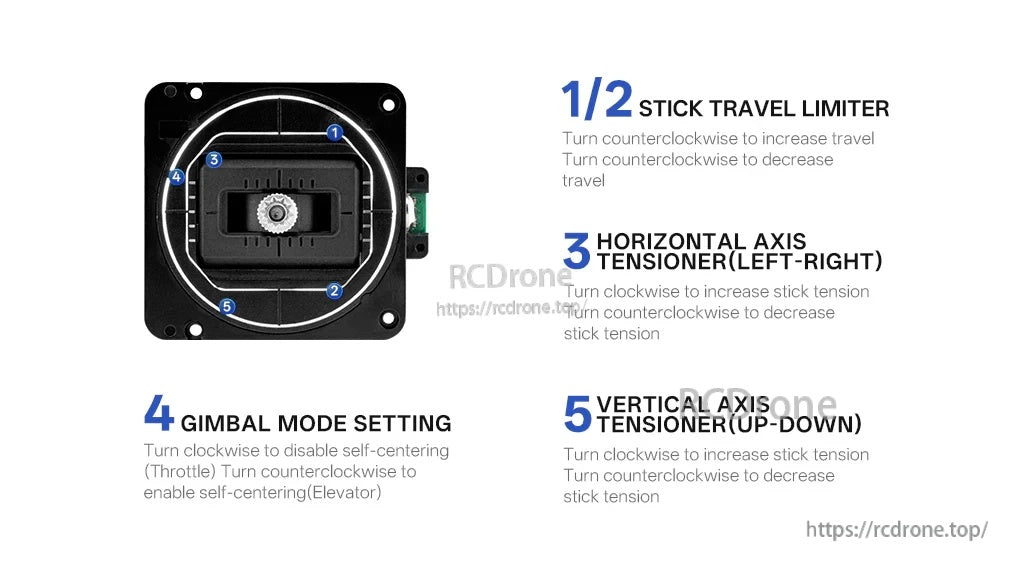

تنظیم گیمبال
- محدودکننده حرکت دسته 1/2: برای افزایش حرکت، به سمت چپ بچرخانید؛ برای کاهش حرکت، به سمت راست بچرخانید
- تنظیم کننده تنش محور افقی 3 (چپ-راست): برای افزایش تنش دسته، به سمت راست بچرخانید؛ برای کاهش تنش دسته، به سمت چپ بچرخانید
- تنظیم حالت گیمبال 4: برای غیرفعال کردن خودمرکزی (گاز)، به سمت راست بچرخانید؛ برای فعال کردن خودمرکزی (بالابر)، به سمت چپ بچرخانید
- تنظیم کننده تنش محور عمودی 5 (بالا-پایین): برای افزایش تنش دسته، به سمت راست بچرخانید؛ برای کاهش تنش دسته، به سمت چپ بچرخانید

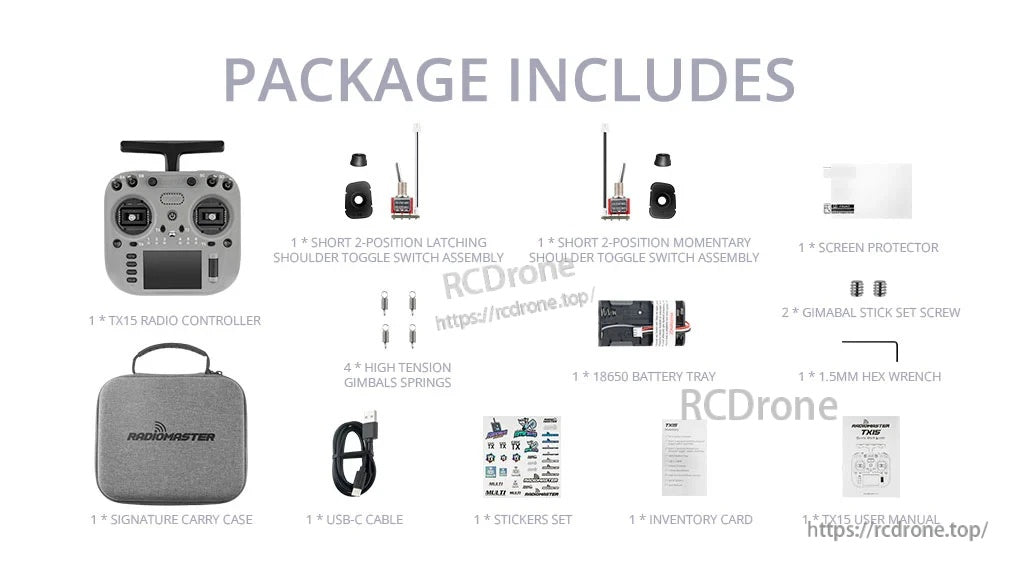

چه چیزی شامل میشود
- 1 * کنترلر رادیویی TX15
- 1 * کیف حمل امضا
- 1 * مجموعه سوئیچ شانهای کوتاه با دو موقعیت قفلشونده
- 1 * مجموعه سوئیچ شانهای کوتاه با دو موقعیت لحظهای
- 1 * سینی باتری 18650
- 1 * کابل USB-C
- 1 * محافظ صفحه نمایش
- 1 * 1.5mm آچار شش گوش
- 4 * فنرهای گیمبال با کشش بالا
- 2 * پیچ تنظیم دسته گیمبال
- 1 * مجموعه برچسبها
- 1 * دفترچه راهنما
- 1 * کارت موجودی
کاربردها
- کنترل مبتنی بر EdgeTX برای مدلهای RC که به لینک ExpressLRS نیاز دارند (بسته به گیرنده)
- استفاده از شبیهساز USB از طریق جویاستیک USB (HID)
- گسترش ماژول خارجی از طریق محفظه ماژول سازگار با JR
دفترچهها
لینکهای پروژه (اطلاعاتی)
جزئیات

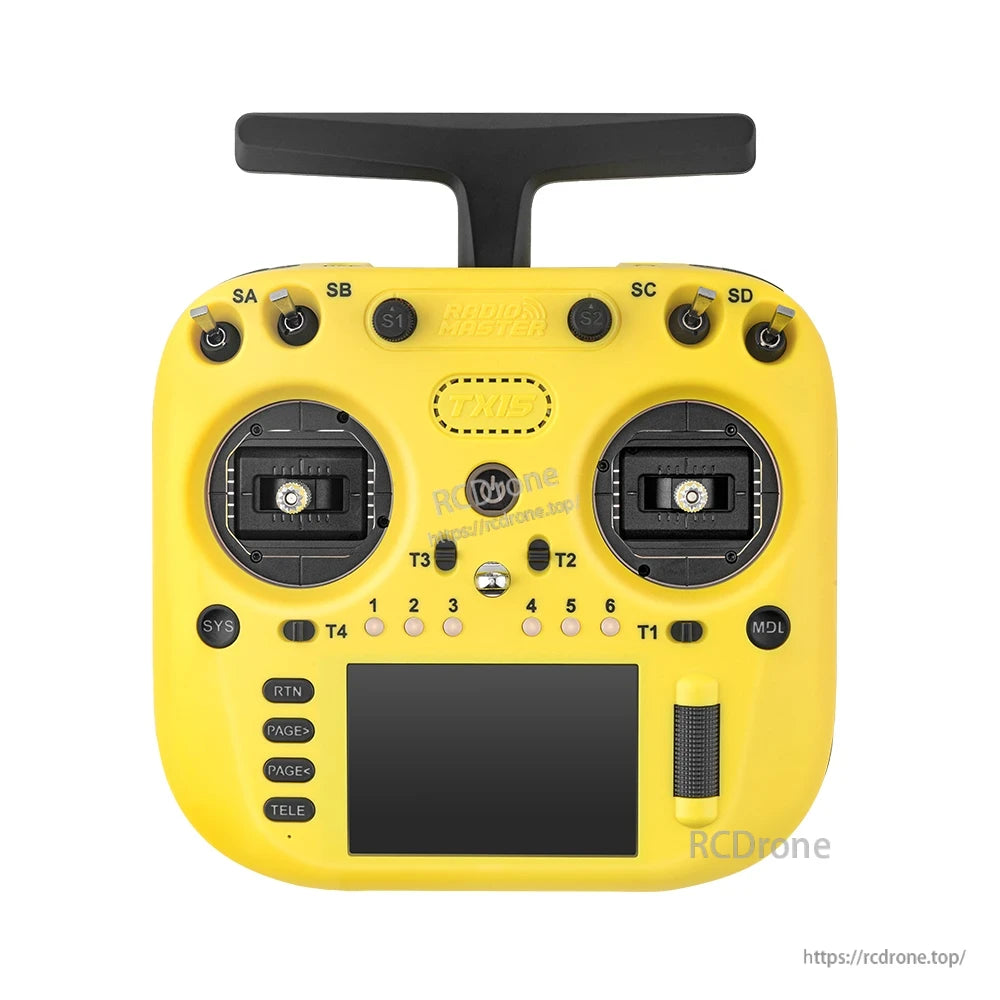

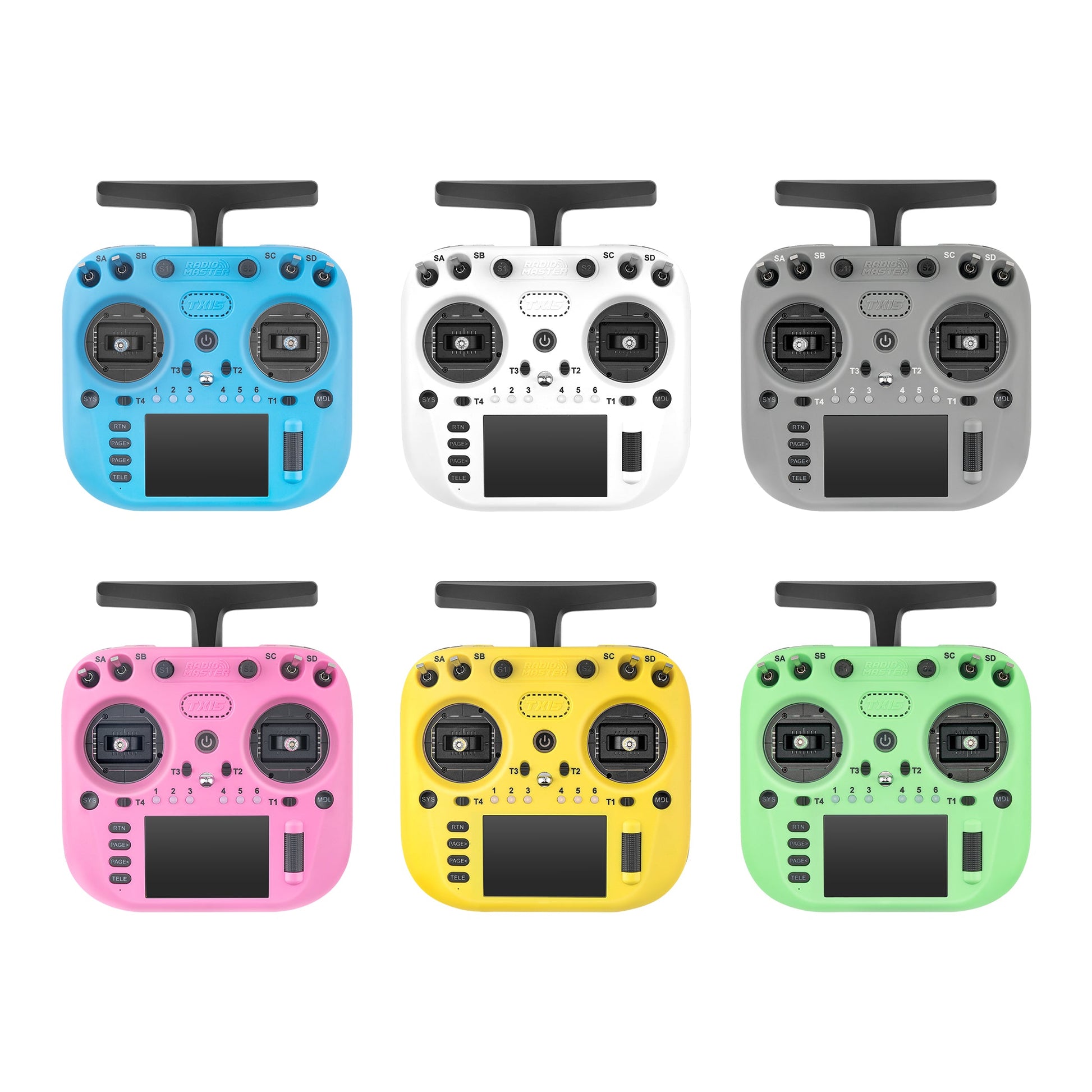

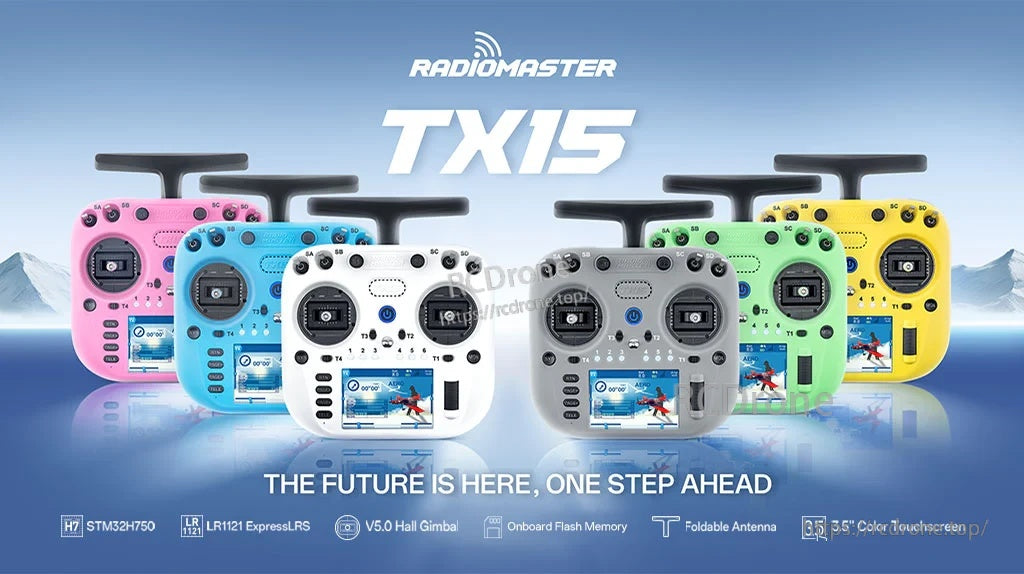

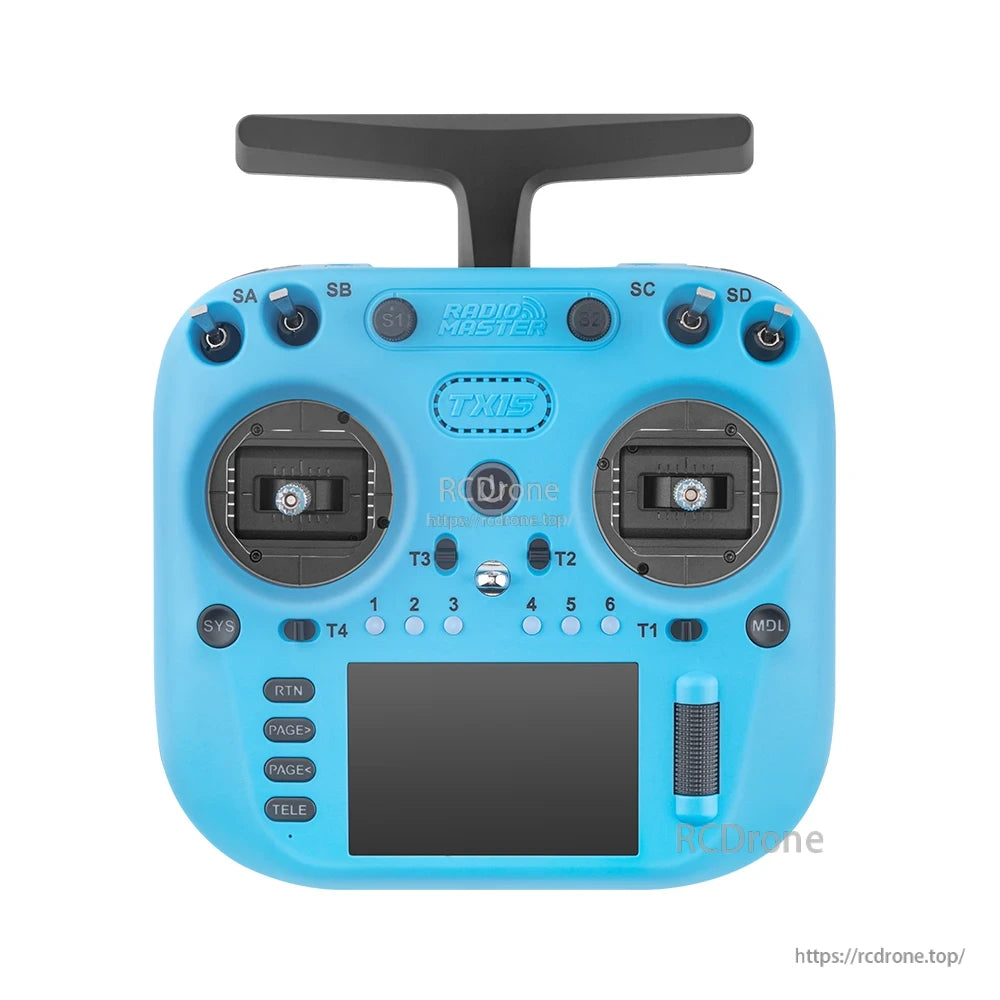

ظاهر خود را از بین شش گزینه رنگ انتخاب کنید در حالی که همان پلتفرم لمسی EdgeTX TX15 را حفظ میکنید.
یک پردازنده STM32H750 (H7) عملیات سریع EdgeTX و ناوبری واکنشپذیر UI را تأمین میکند.

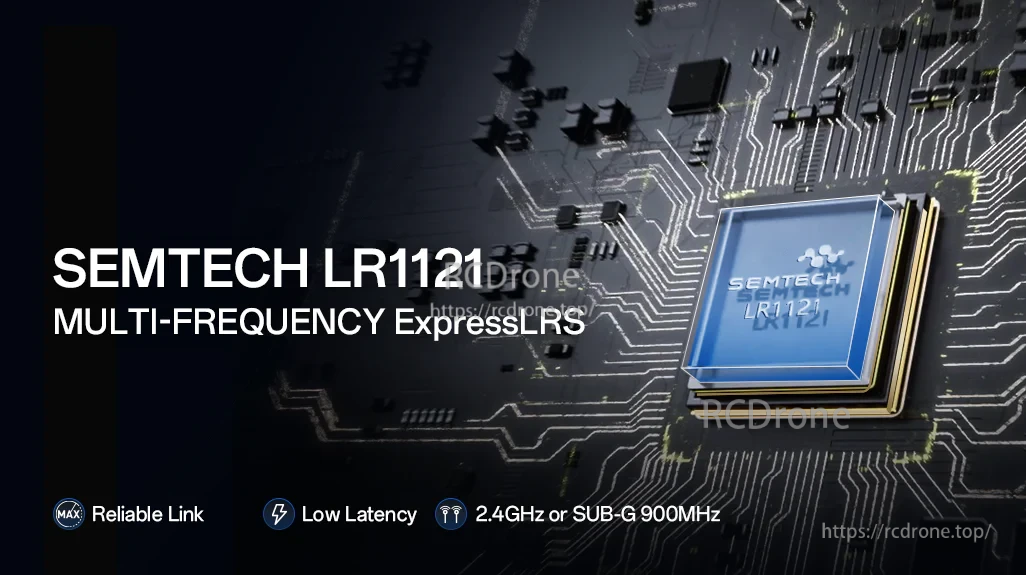

پشتیبانی از Semtech LR1121 ExpressLRS داخلی، لینکهای انعطافپذیر را با 2.4GHz یا زیر-G 900MHz فراهم میکند.

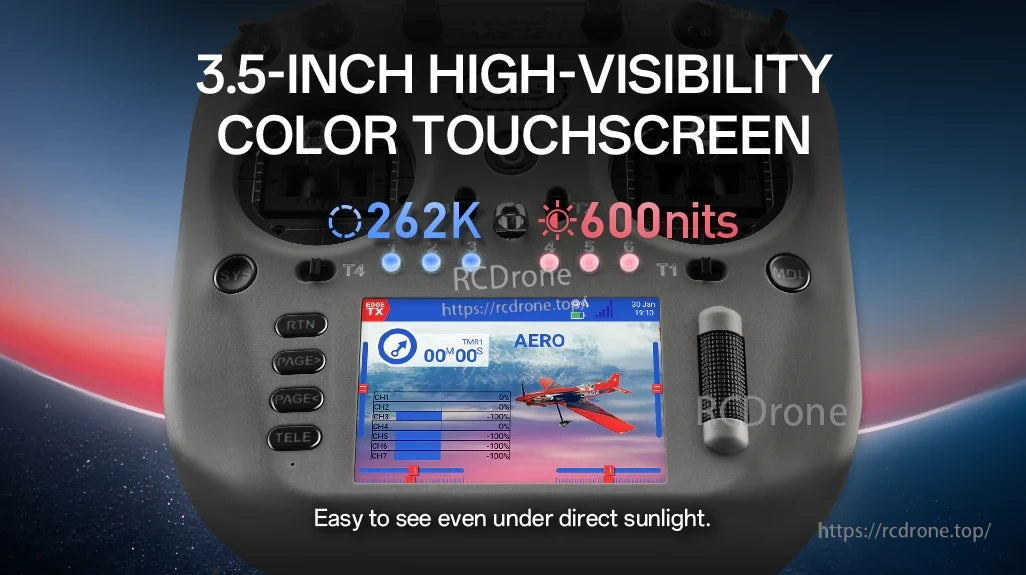

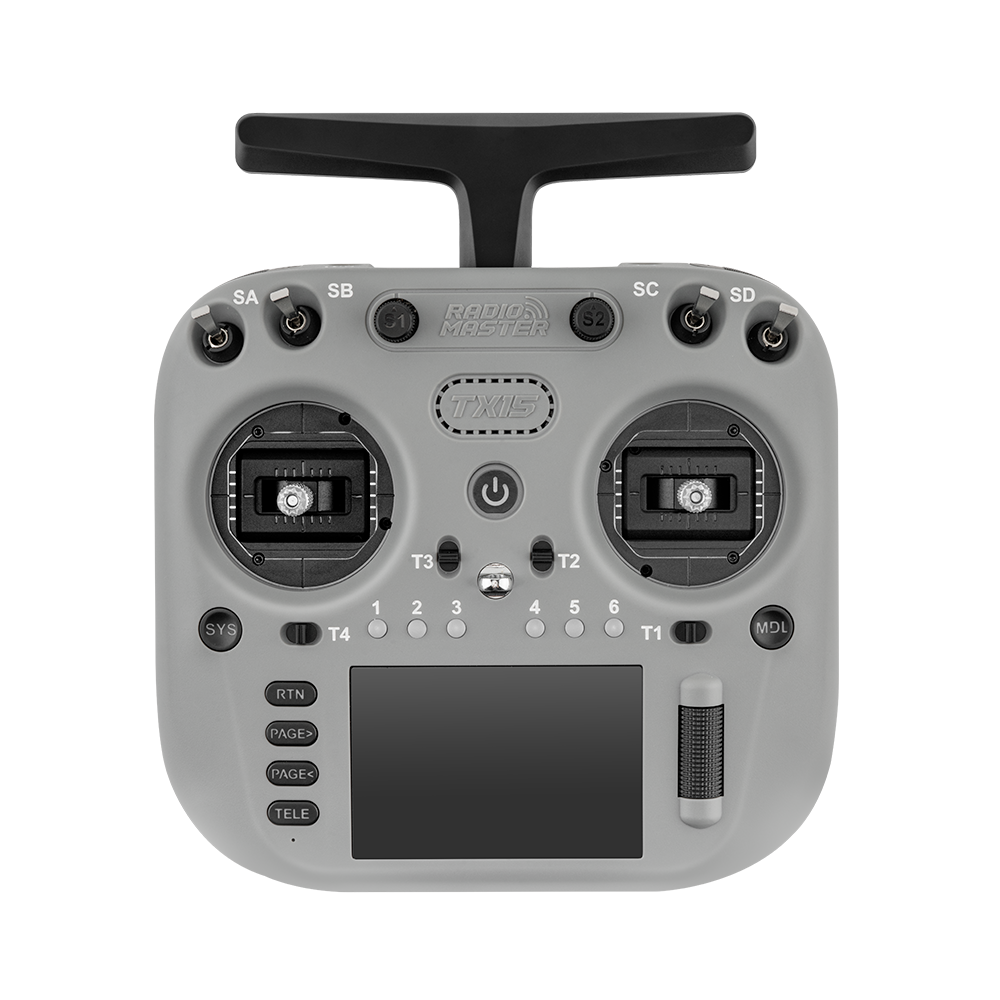

یک صفحه نمایش لمسی IPS 3.5 اینچی (480×320) با روشنایی 600 نیت در فضای باز قابل خواندن باقی میماند.
فنهای کمصدا و یک هیت سینک آلومینیومی به حفظ خنکی فرستنده در طول جلسات طولانی کمک میکنند.

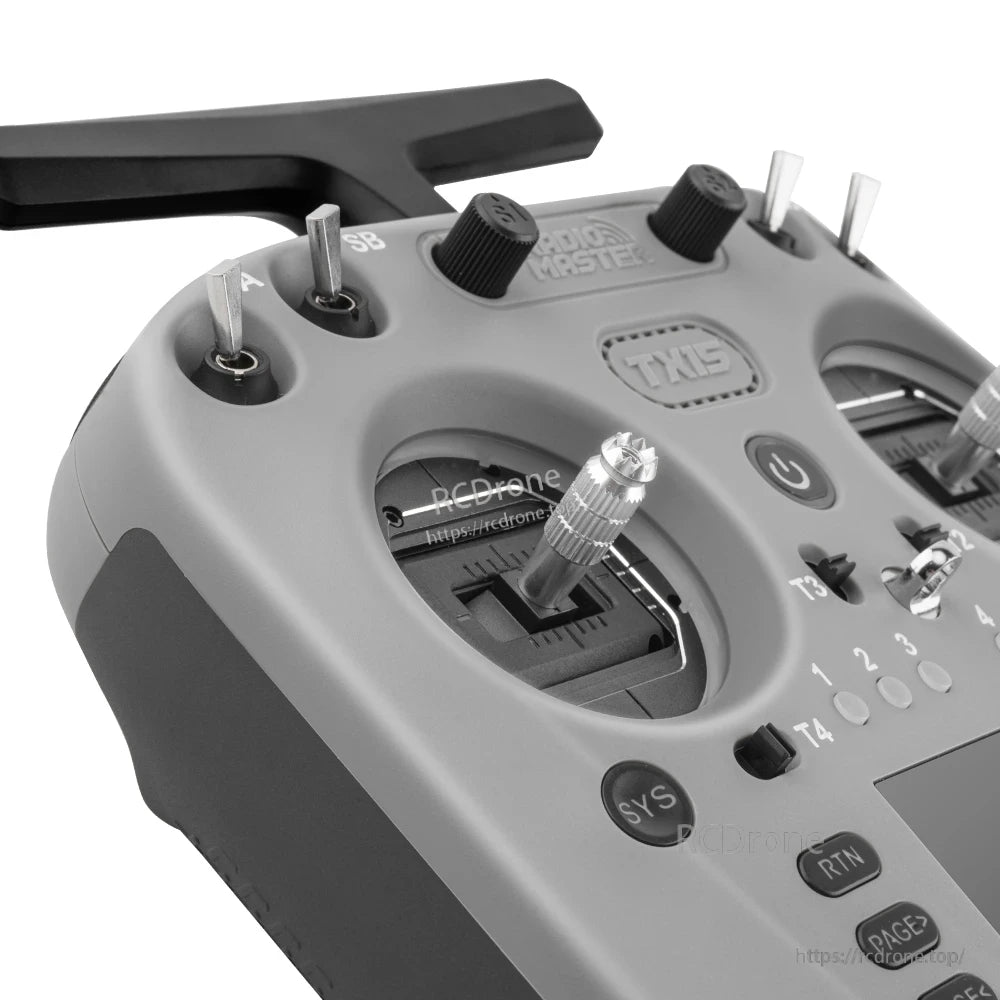

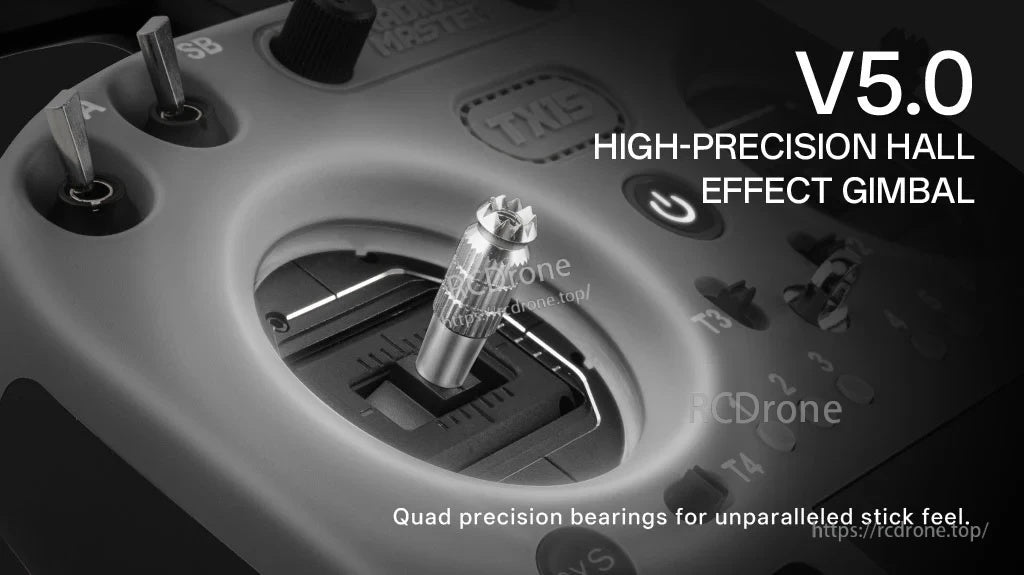

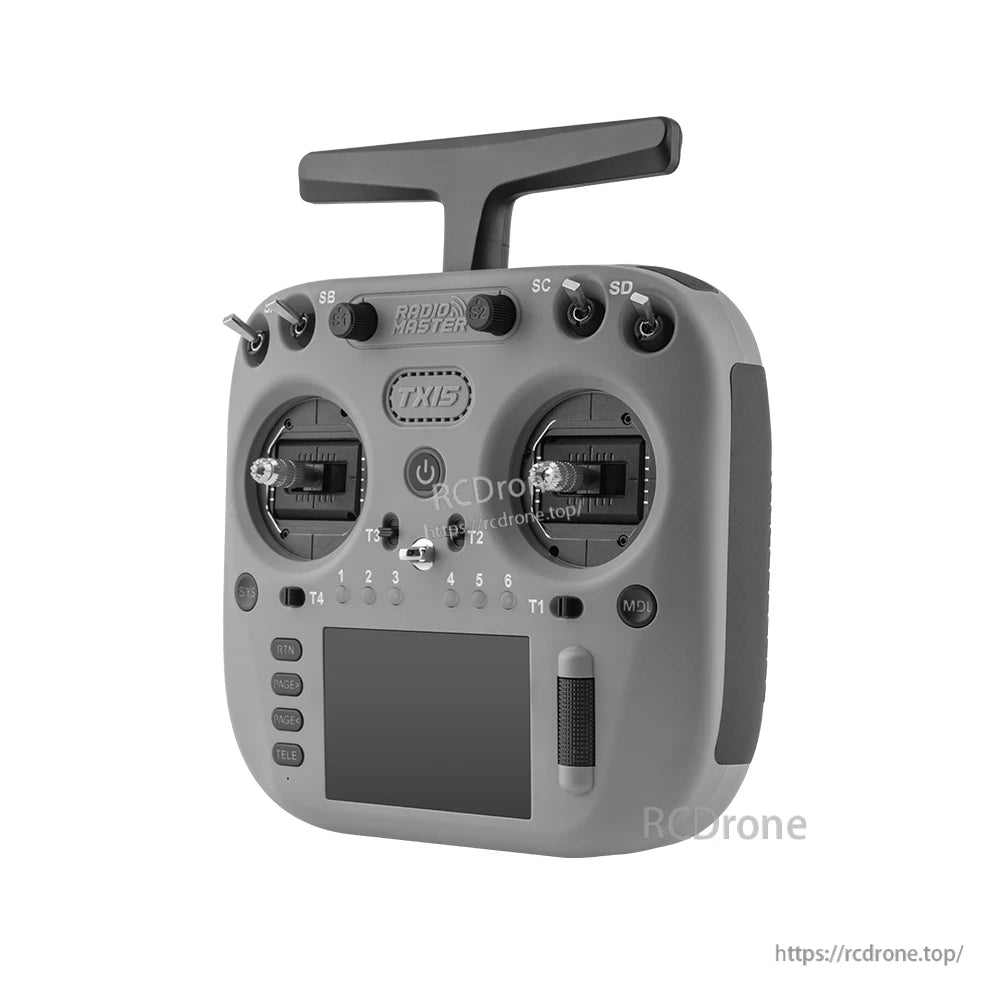

گیمبالهای حسگر Hall V5.0 با بلبرینگهای چهارگانه کنترل دقیق و نرم چسب را ارائه میدهند.

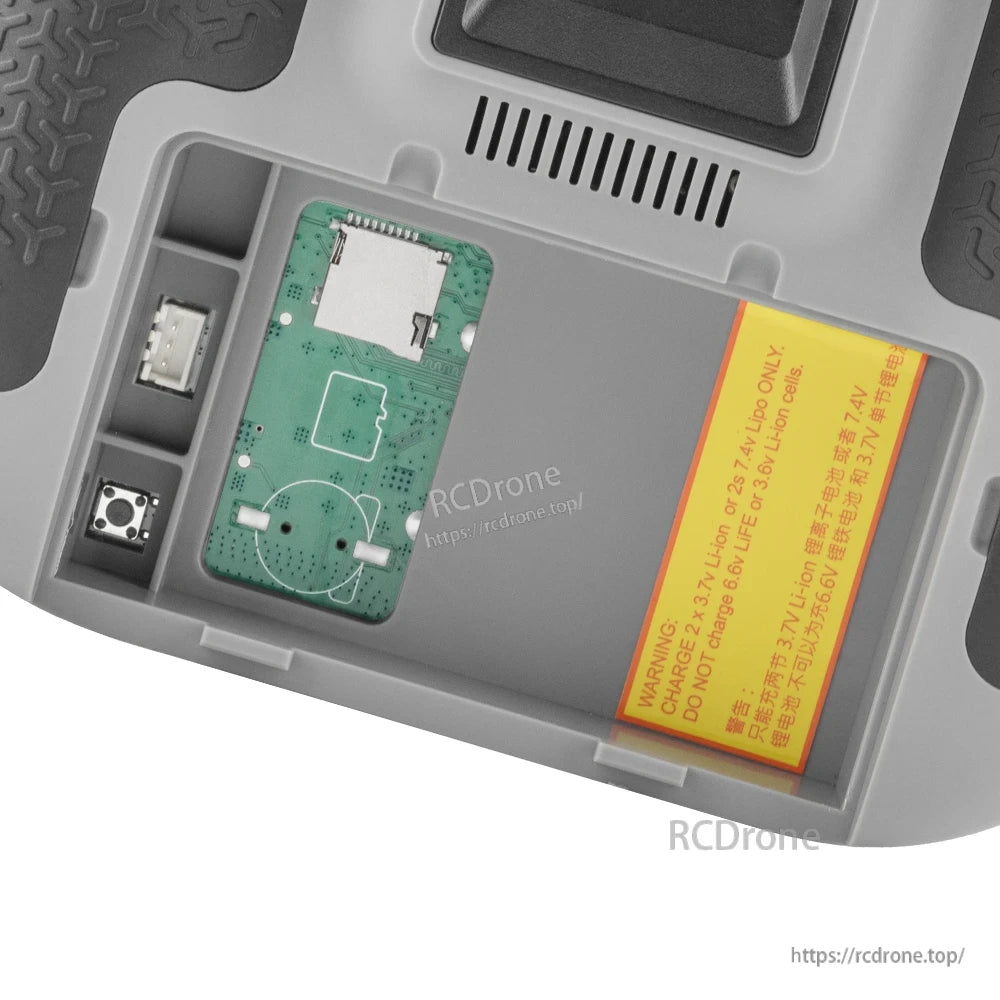

شارژ هوشمند با تعادل فعال به محافظت از دو باتری 18650 در برابر شارژ بیش از حد کمک میکند.
از فلش داخلی استفاده کنید یا با MicroSD (کارت شامل نمیشود) برای مدلها و لاگها فضای ذخیرهسازی را گسترش دهید.

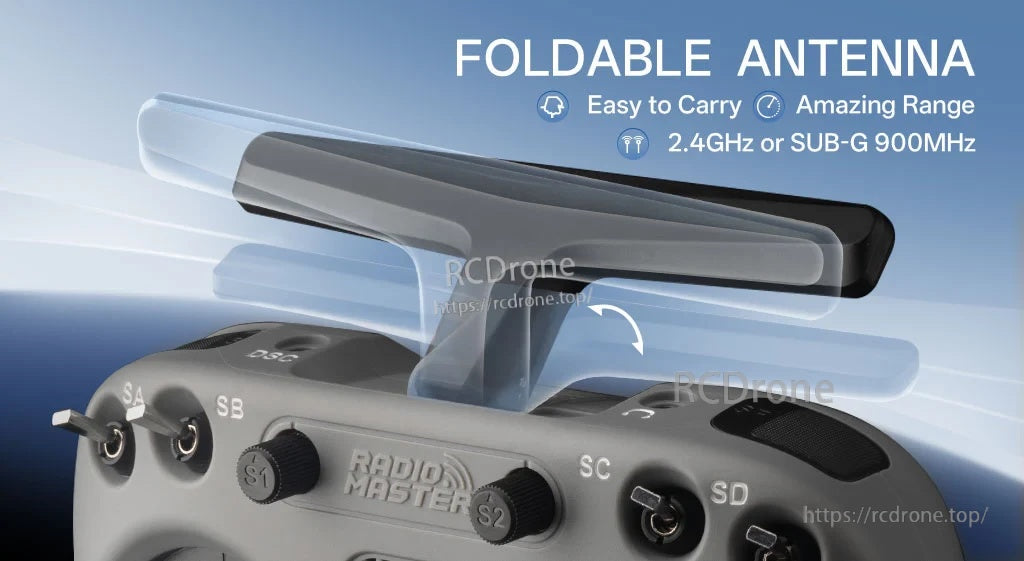

یک آنتن تاشو TX15 را برای بستهبندی آسانتر میکند در حالی که از عملیات 2.4GHz یا زیر-G 900MHz پشتیبانی میکند.

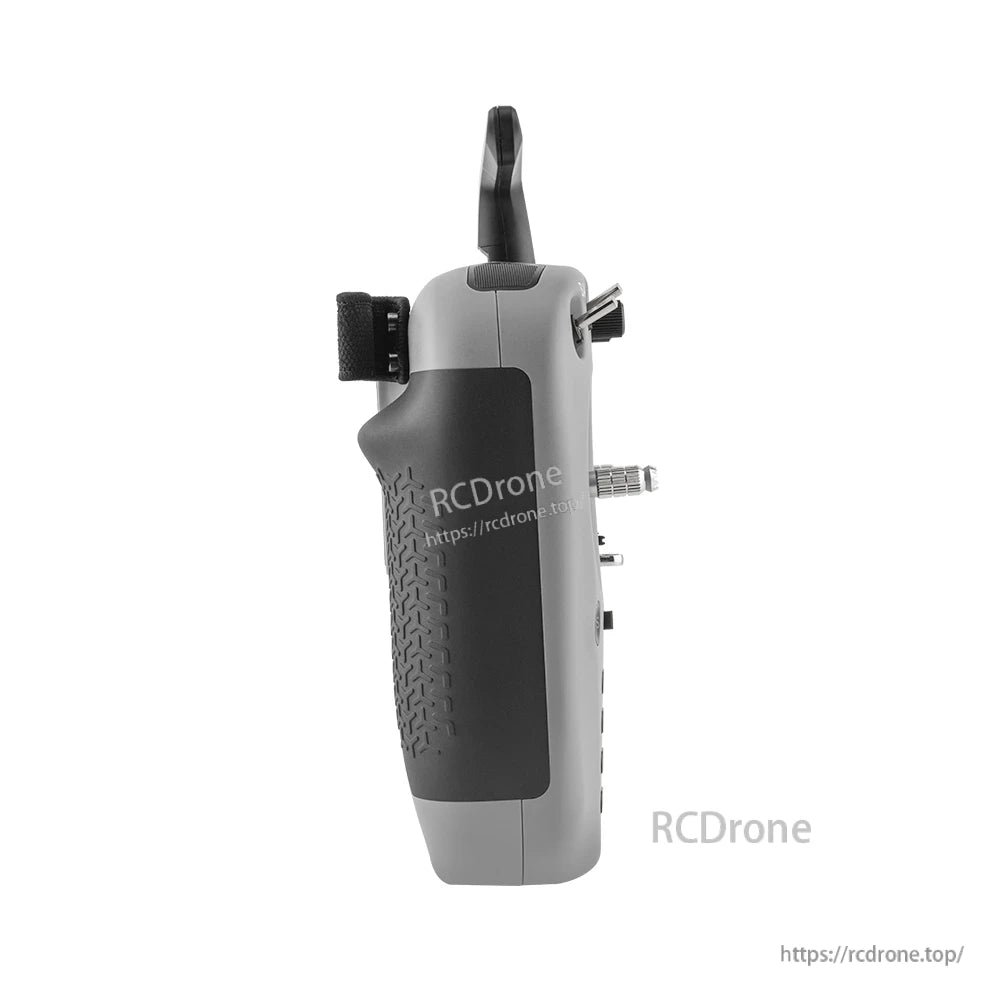

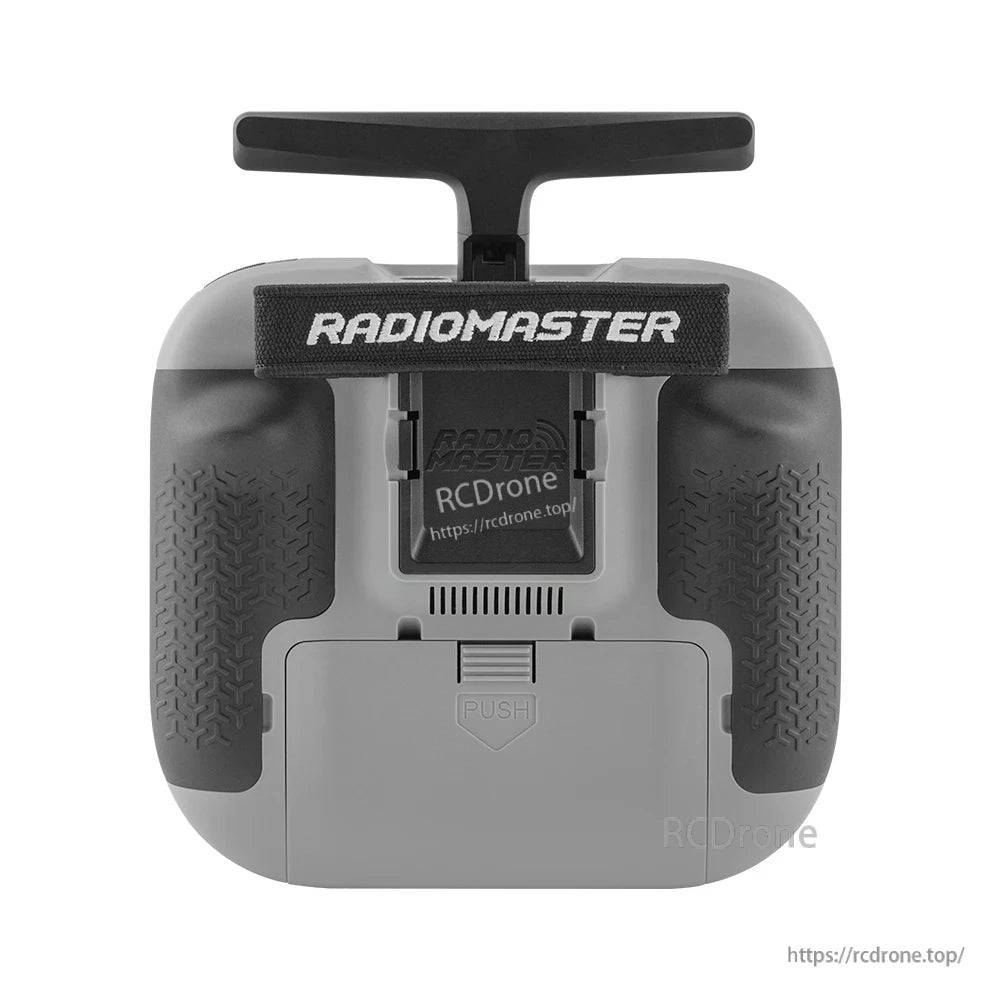

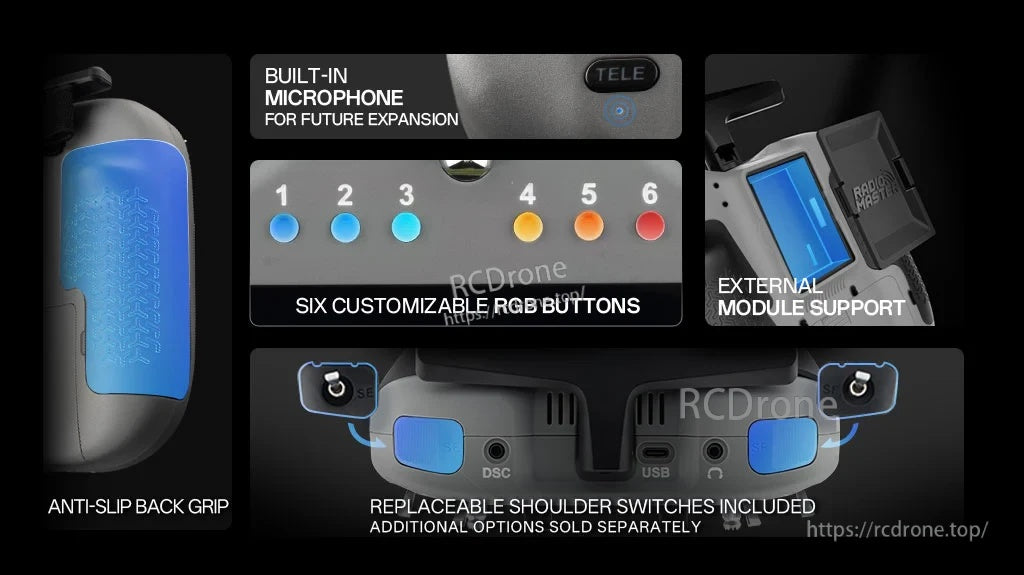

لمسات اضافی شامل یک دستگیره ضد لغزش، شش دکمه RGB قابل تنظیم، پشتیبانی از محفظه ماژول JR و سوئیچهای شانهای قابل تعویض است.

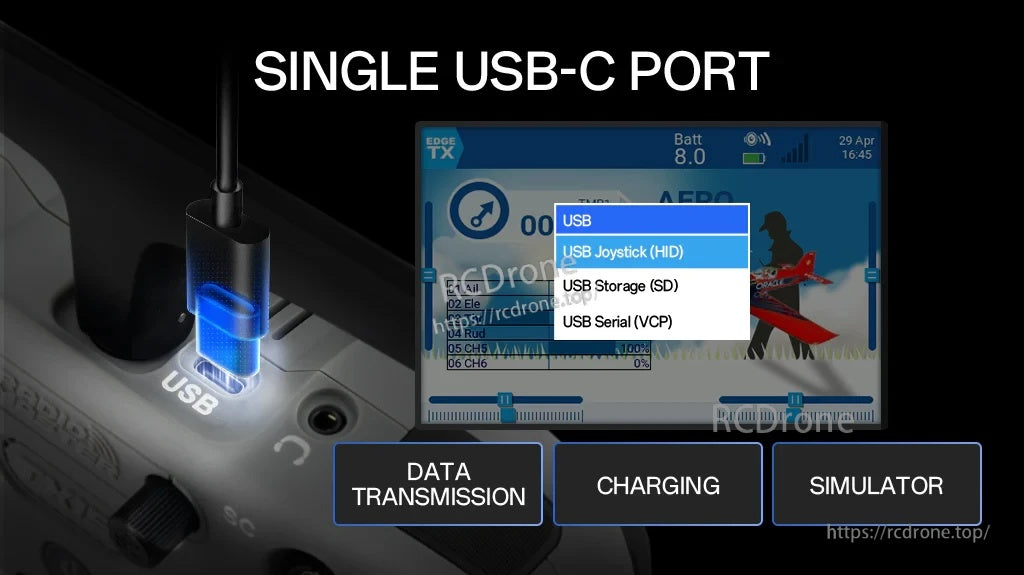

یک پورت USB‑C برای شارژ، انتقال داده و اتصال شبیهساز (HID/SD/VCP) استفاده میشود.

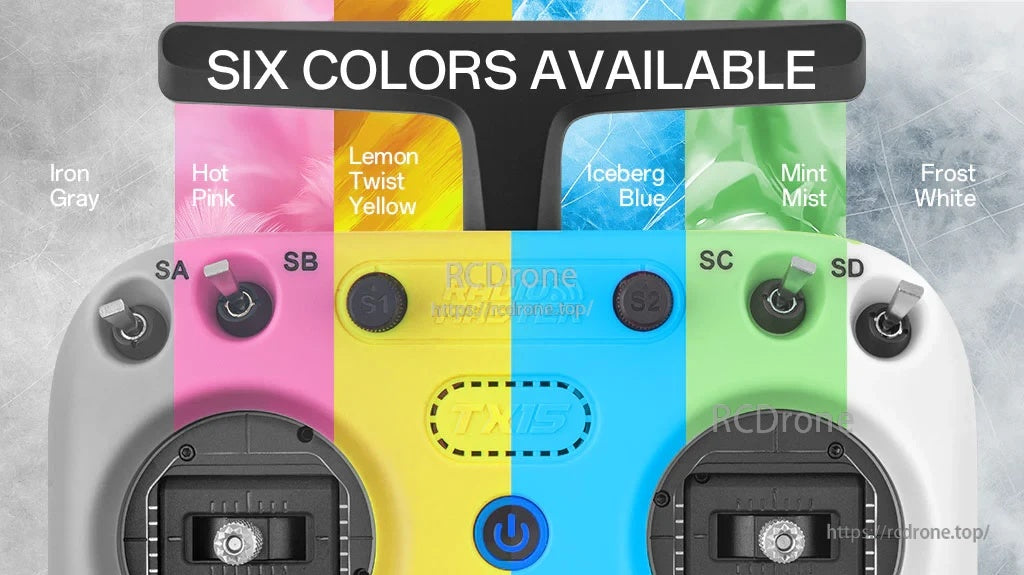

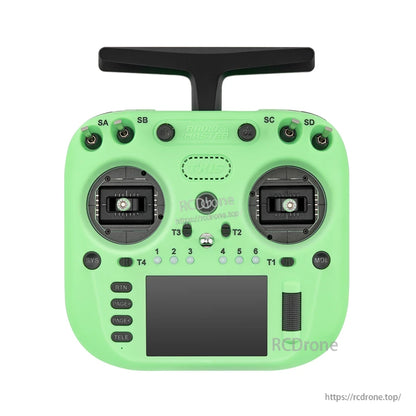

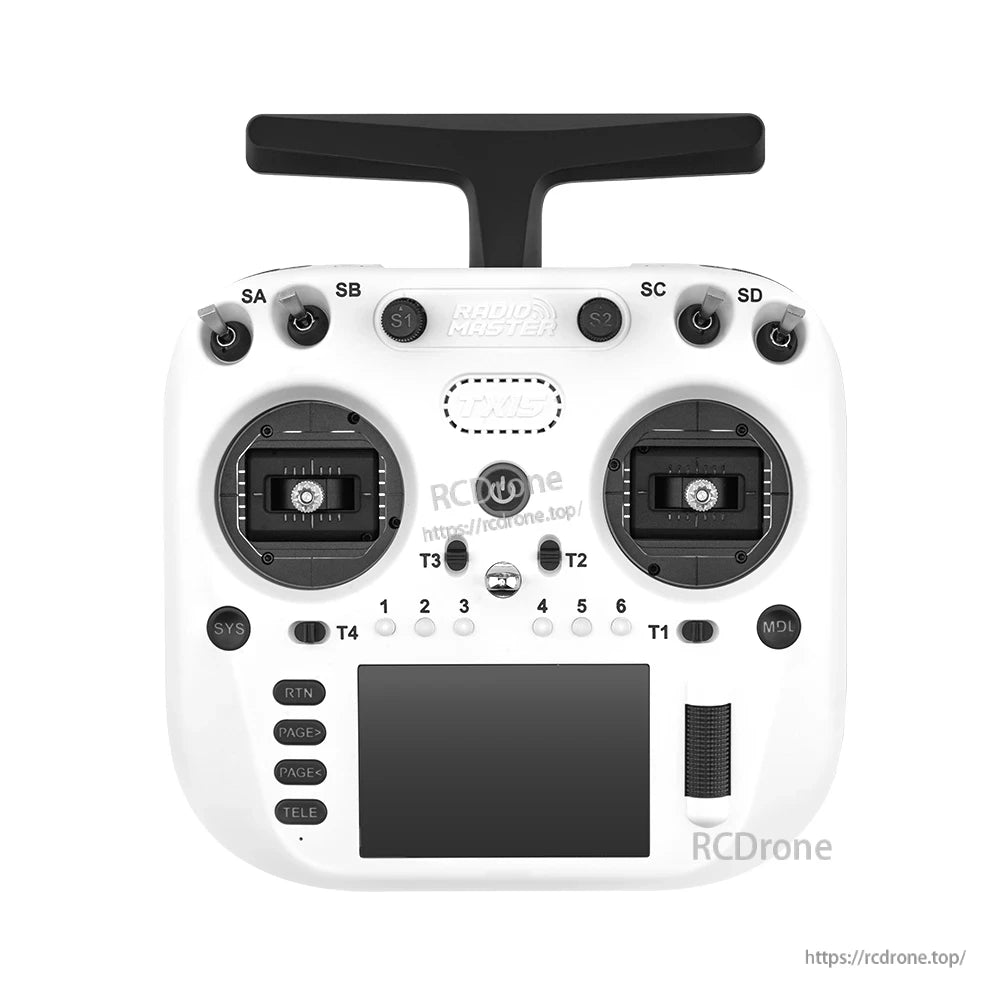

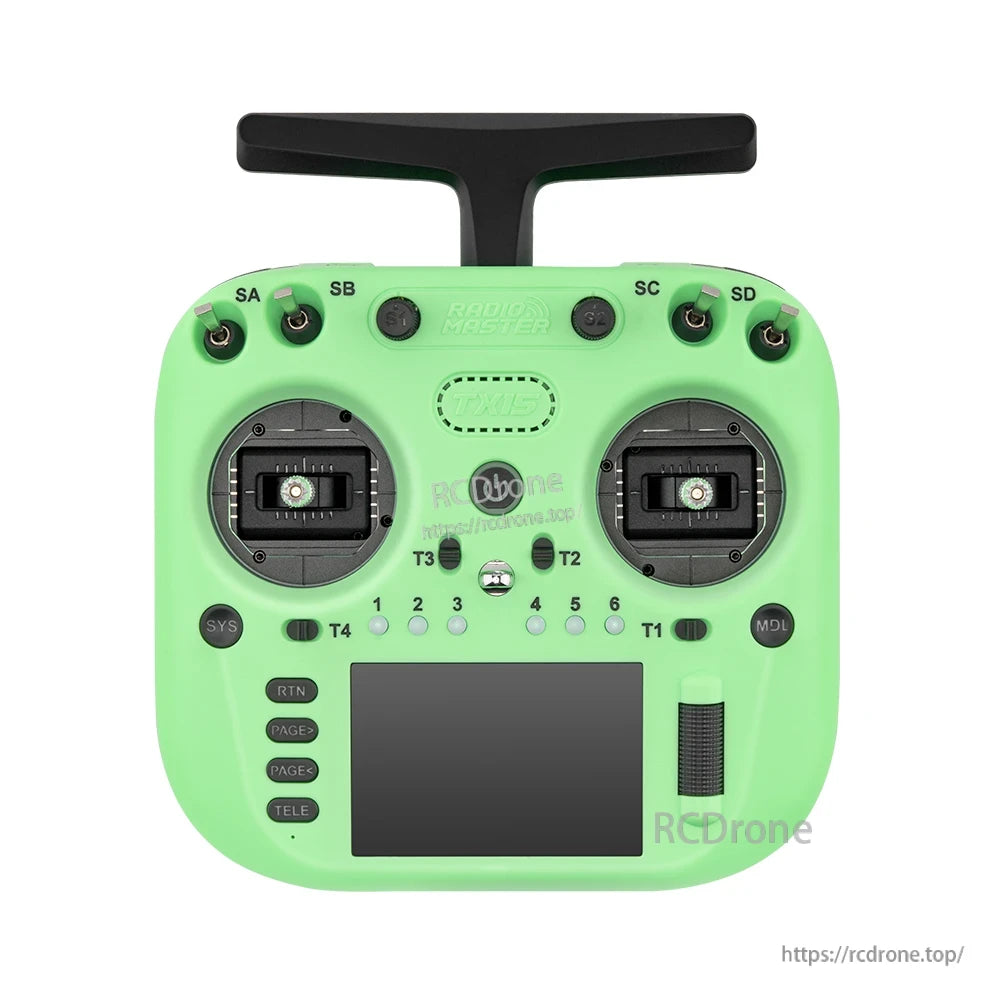

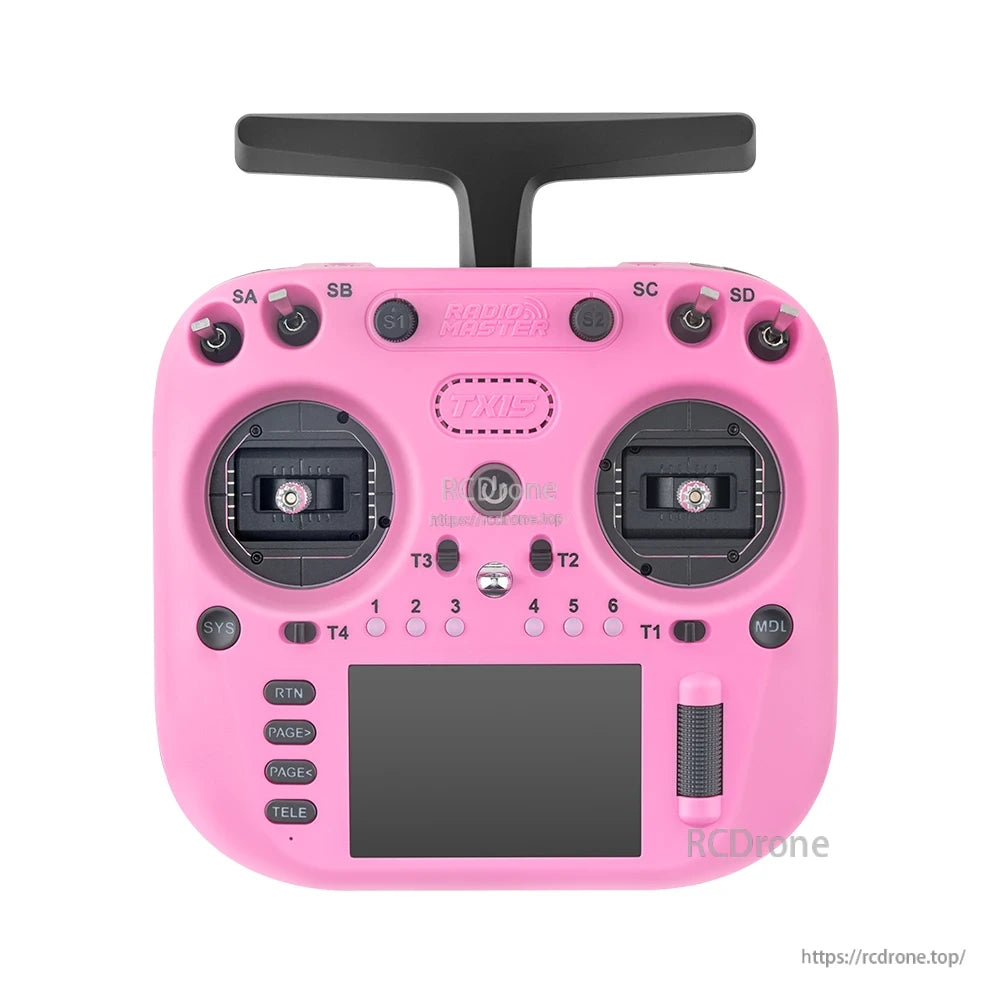

رنگهای خاکستری آهنی، سفید یخزده، آبی یخبر، مه نعنا، زرد لیمویی و صورتی داغ در دسترس هستند.
تنظیمکنندههای گیمبال امکان محدود کردن سفر، تنظیم تنش و تغییر حالتها را برای احساس شخصیسازی شده دسته فراهم میکنند.

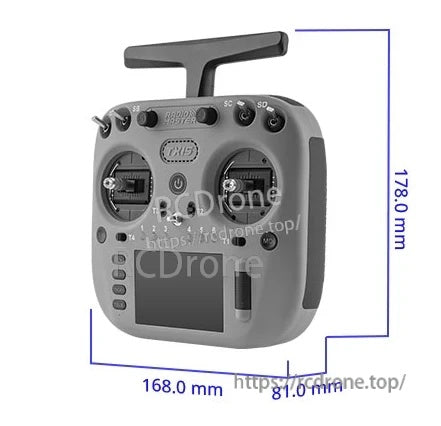

ابعاد جمع و جور 178 × 168 × 81 میلیمتر برای تناسب راحت در دست و حمل آسان است.

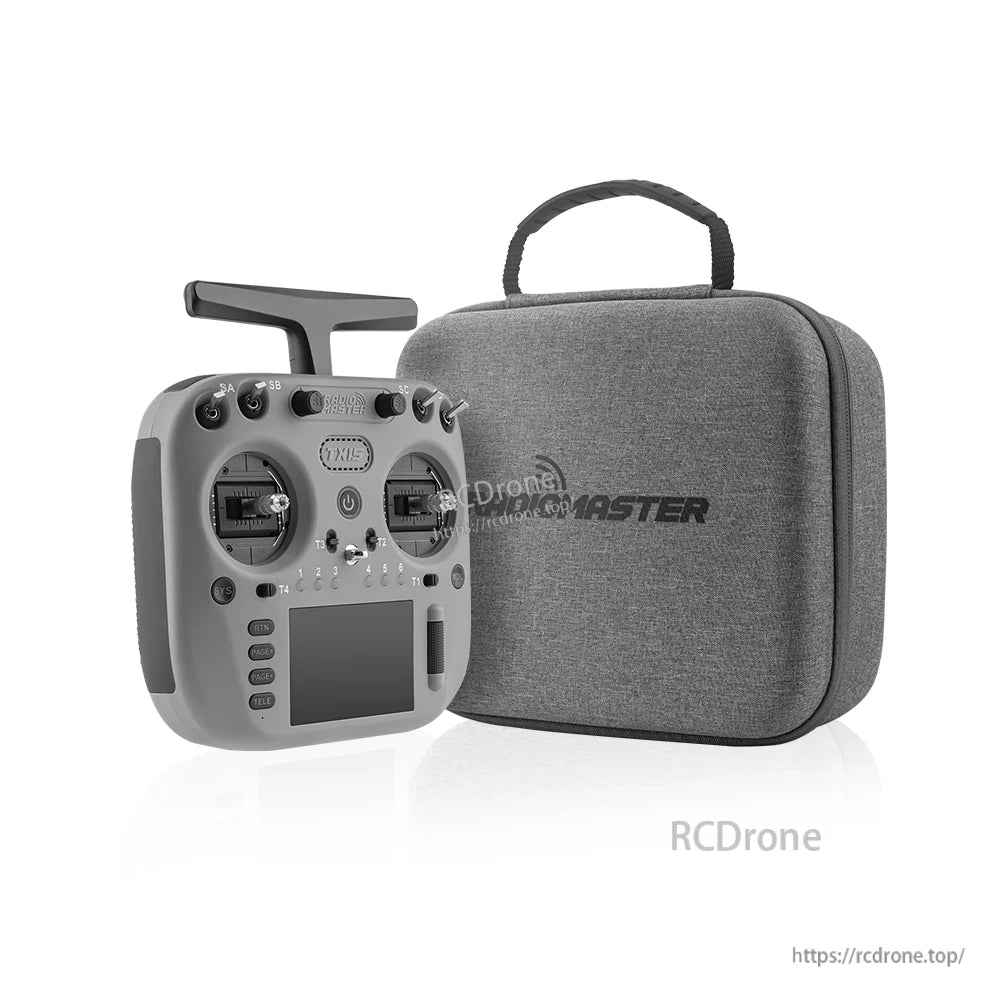

موارد موجود در جعبه: رادیو TX15، کیف حمل امضا، کابل USB‑C، سینی باتری 18650، ابزار و مستندات.
