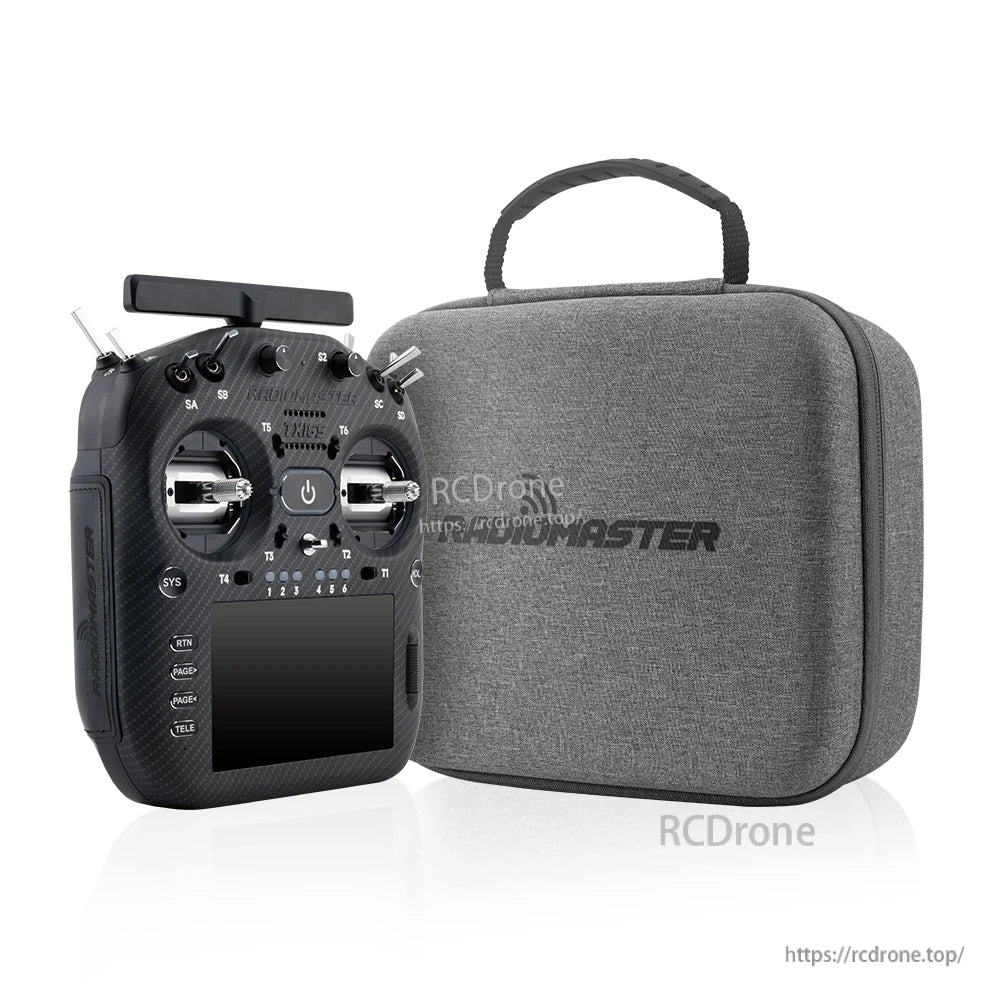

کنترلر رادیویی RadioMaster TX16S MK3 MAX ELRS (جمینی دو بانده ۲.۴ گیگاهرتز/ساب-G ۹۰۰ مگاهرتز) مدل M2

بررسی اجمالی

کنترلر رادیویی RadioMaster TX16S MK3 MAX یک کنترلر رادیویی با اندازه کامل است که بر روی پلتفرم TX16S ساخته شده و ترکیبی از ساختار سخت‌افزاری با کیفیت و کنترل منبع باز EdgeTX را ارائه می‌دهد. این دستگاه از یک ماژول RF دو بانده Gemini ExpressLRS داخلی (2 x LR1121) برای عملکرد ISM 2.4GHz و Sub-G 900MHz استفاده می‌کند و دارای یک صفحه نمایش لمسی IPS 5 اینچی با وضوح 800 x 480 برای تنظیمات، تلمتری و نمایش ویجت‌ها است.

ویدئوی راه‌اندازی

ویژگی‌های کلیدی

• MCU با عملکرد بالا: STM32H750 (سری STM32 H7).
• صفحه نمایش لمسی: صفحه نمایش لمسی IPS 5 اینچی، با وضوح 800 x 480؛ مقدار “262K” در تصاویر محصول نمایش داده می‌شود.
• گیمبال‌ها: گیمبال‌های حسگر هال AG02 CNC (گیمبال‌های حسگر هال آلومینیومی CNC با چهار بلبرینگ اشاره شده‌اند).
• RF داخلی: ExpressLRS با 2 x Semtech LR1121 (ExpressLRS دو بانده Gemini، چند فرکانسی).

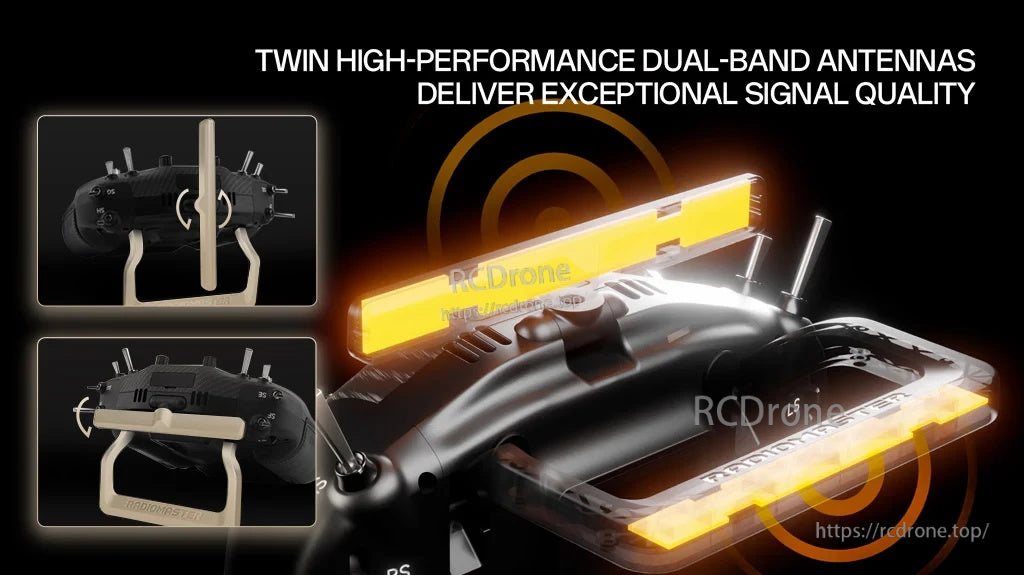

• آنتن‌های دو بانده: دو آنتن دو بانده با عملکرد بالا و تاشو.
• خنک‌کننده: فن‌های کم‌صدا و با خروجی بالا و یک هیت‌سینک آلومینیومی.
• صوت: صدای دیجیتال؛ میکروفون داخلی (برای گسترش آینده یادداشت شده است).
• حسگر حرکت: حسگر حرکت داخلی برای عملکردهای کنترل مبتنی بر کج.
• ذخیره‌سازی: حافظه فلش داخلی و پشتیبانی از کارت microSD (کارت microSD شامل نمی‌شود).
• سیستم قدرت: مدار باتری متعادل هوشمند / شارژ متعادل فعال هوشمند (از شارژ بیش از حد جلوگیری می‌کند و عمر باتری را افزایش می‌دهد).

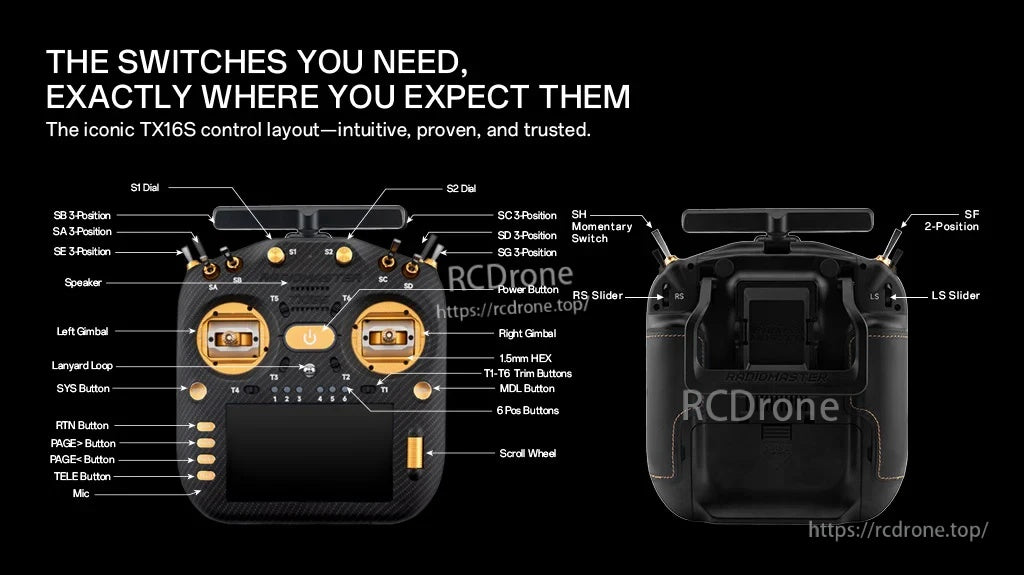

• کنترل‌ها &چیدمان (بر روی تصاویر محصول برچسب‌گذاری شده): دکمه چرخشی S1، دکمه چرخشی S2؛ سوئیچ‌های ۳ حالته SA/SB/SE؛ سوئیچ‌های ۳ حالته SC/SD/SG؛ سوئیچ لحظه‌ای SH؛ سوئیچ ۲ حالته SF؛ لغزنده LS؛ لغزنده RS؛ چرخ اسکرول؛ دکمه‌های تنظیم T1–T6؛ دکمه MDL؛ دکمه‌های ۶ حالته؛ دکمه SYS؛ دکمه RTN؛ دکمه PAGE-؛ دکمه PAGE+؛ دکمه TELE؛ دکمه پاور؛ بلندگو؛ میکروفن؛ حلقه بند.
• ماژولاریت: پنل‌های سوئیچ شانه‌ای قابل جدا شدن/تعویض؛ پشتیبانی از محفظه ماژول خارجی سازگار با JR.
• USB: یک پورت USB نوع-C واحد (انتقال داده، شبیه‌ساز، شارژ نشان داده شده است).
• جزئیات ساخت (نشان داده شده/ذکر شده): کیس با الگوی فیبر کربن؛ دکمه‌ها و دکمه‌های فلزی CNC؛ نورپردازی گیمبال RGB قابل تنظیم؛ قابل تنظیم بدون نیاز به جداسازی (همانطور که در تصاویر محصول ذکر شده است).

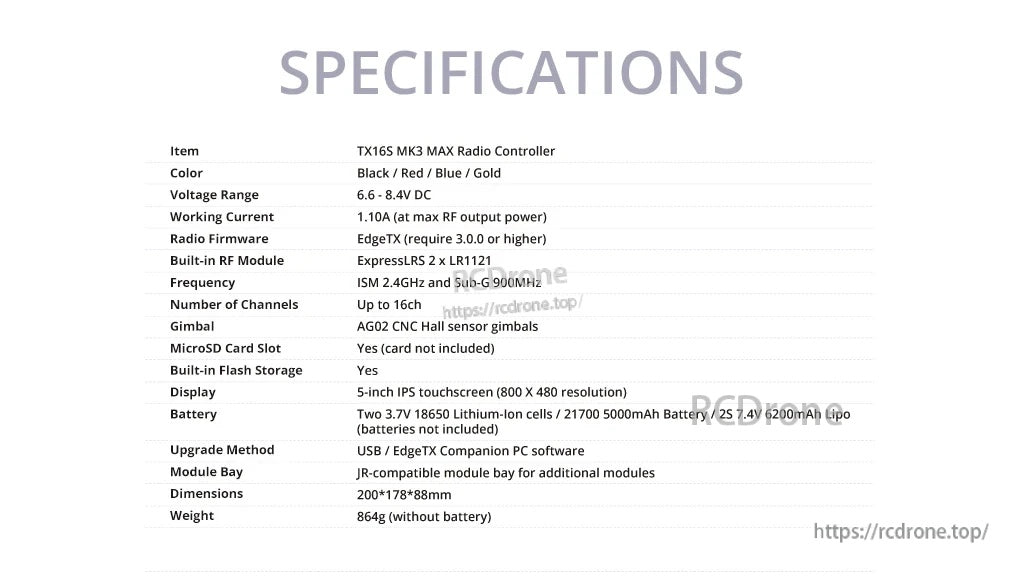

مشخصات

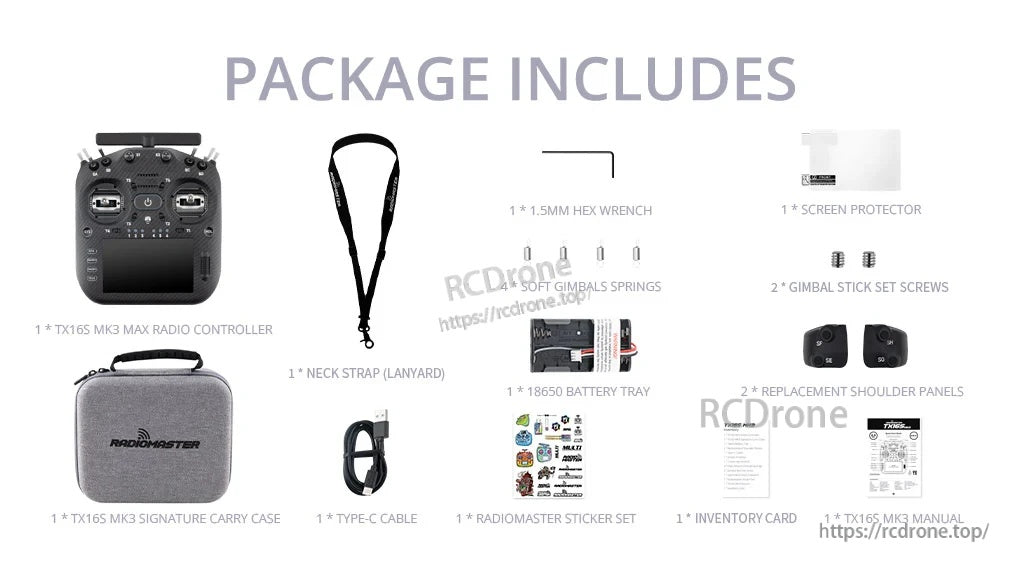

محتویات

• 1 x کنترلر رادیویی TX16S MK3 MAX
• 1 x کیف حمل TX16S MK3 Signature
• 1 x سینی باتری 18650
• 2 x پنل شانه‌ای جایگزین
• 1 x کابل Type-C
• 1 x محافظ صفحه نمایش
• 1 x آچار هگز 1.5 میلی‌متری
• 4 x فنر گیمبال با کشش کم
• 2 x پیچ تنظیم دسته گیمبال
• 1 x بند گردنی نایلونی (لنیارد)
• 1 x مجموعه برچسب RadioMaster
• 1 x دفترچه راهنمای TX16S MK3
• 1 x کارت موجودی

کاربردها

• کنترل رادیویی ExpressLRS برای مدل‌های RC سازگار با استفاده از ISM 2.4GHz و Sub-G 900MHz
• تنظیم چند مدل و نمایش تلمتری با EdgeTX
• استفاده از شبیه‌ساز PC از طریق USB Type-C (استفاده از شبیه‌ساز نشان داده شده است)
• گسترش از طریق محفظه ماژول خارجی سازگار با JR

راهنماها & مستندات

• راهنمای کاربر TX16S MK3 (PDF)
• مستندات ExpressLRS
• مستندات پروژه mLRS | فلشر وب mLRS

چگونه حالت‌ها را تغییر دهیم (حالت 2 به حالت 1)

برای پشتیبانی از محصول، راهنماها و کمک‌های پس از فروش، با https://rcdrone.top/ تماس بگیرید یا ایمیل بزنید support@rcdrone.top .

جزئیات

TX16S MK3 MAX یک شاسی تمام‌سایز با کیفیت بالا را با EdgeTX و یک سیستم ExpressLRS دو بانده داخلی Gemini ترکیب می‌کند.

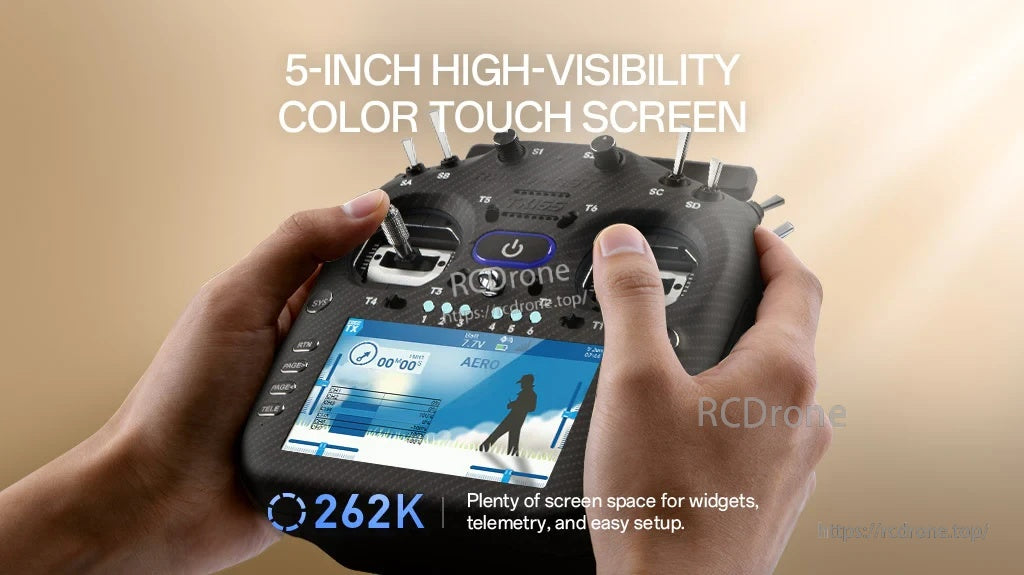

یک صفحه نمایش لمسی IPS 5 اینچی با وضوح 800×480 تنظیمات، تلمتری و ویجت‌ها را در حین پرواز به راحتی قابل خواندن نگه می‌دارد.

جفت باند Gemini ExpressLRS از دو چیپ RF LR1121 برای کیفیت لینک قوی و کنترل با تأخیر کم استفاده می‌کند.

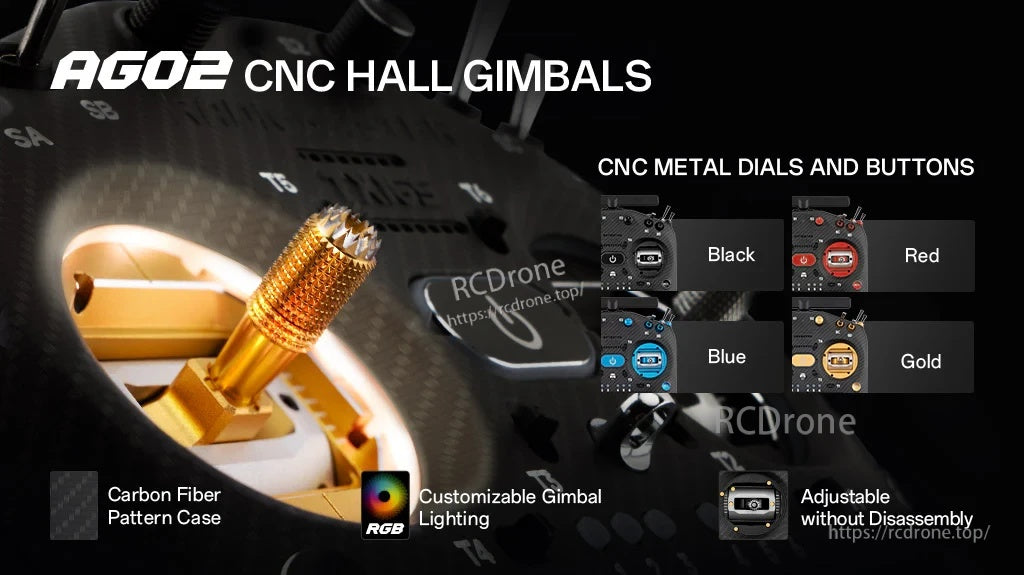

گیمبال‌های حسگر هال AG02 CNC و کنترل‌های فلزی احساس دقیقی را ارائه می‌دهند، با نورپردازی RGB گیمبال قابل تنظیم.

چیدمان آشنا TX16S سوئیچ‌ها، لغزنده‌ها، تنظیمات و کنترل‌های ناوبری را درست در جایی که حافظه عضلانی انتظار دارد قرار می‌دهد.

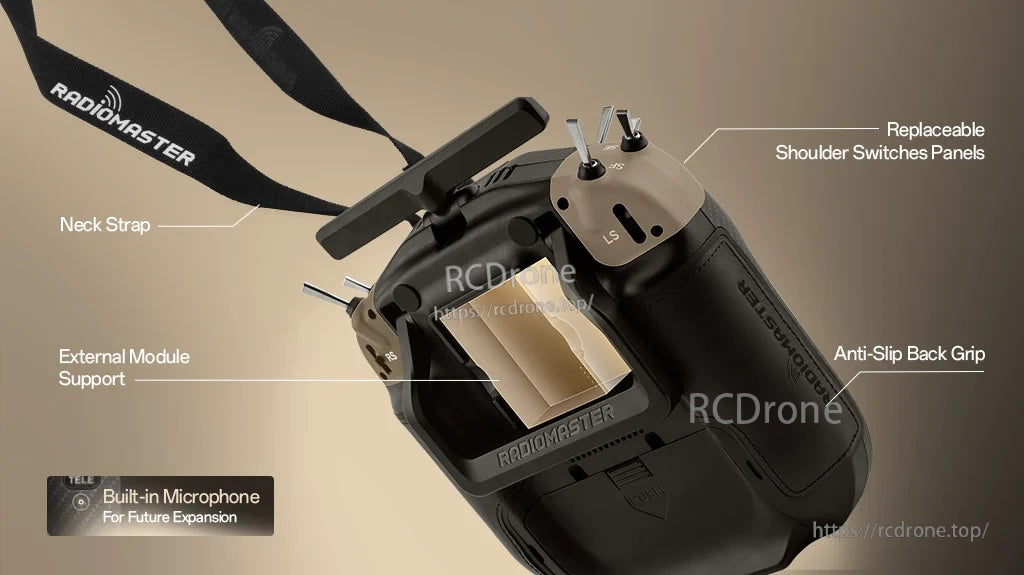

سخت‌افزار ماژولار شامل یک محفظه ماژول خارجی سازگار با JR و پنل‌های سوئیچ شانه‌ای قابل تعویض است.

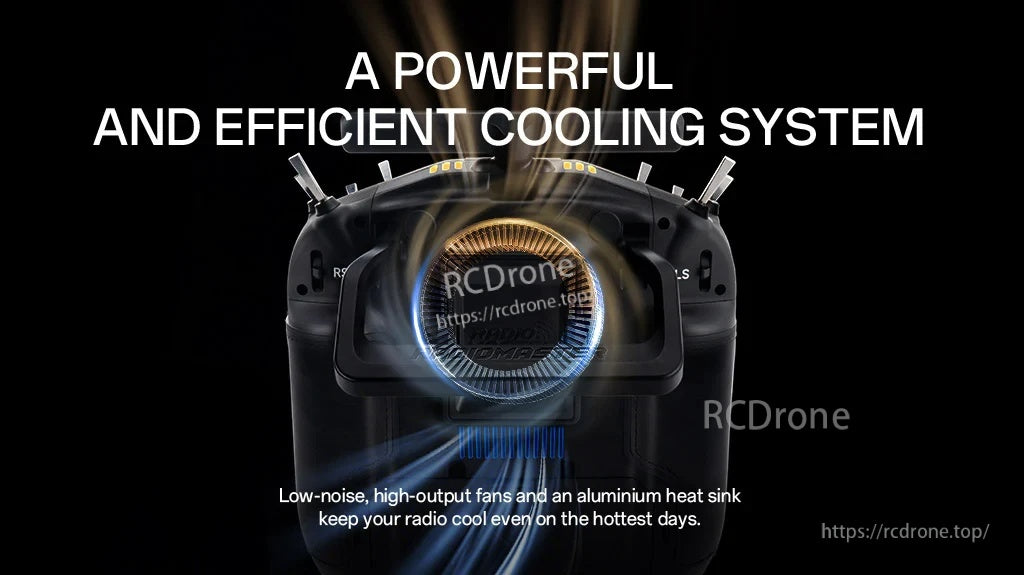

فن‌های کم‌صدا و یک هیت سینک آلومینیومی به حفظ عملکرد ثابت در قدرت خروجی RF بالاتر کمک می‌کنند.

شارژ هوشمند با تعادل فعال برای محافظت و افزایش عمر دو سلول Li-ion 18650 طراحی شده است.

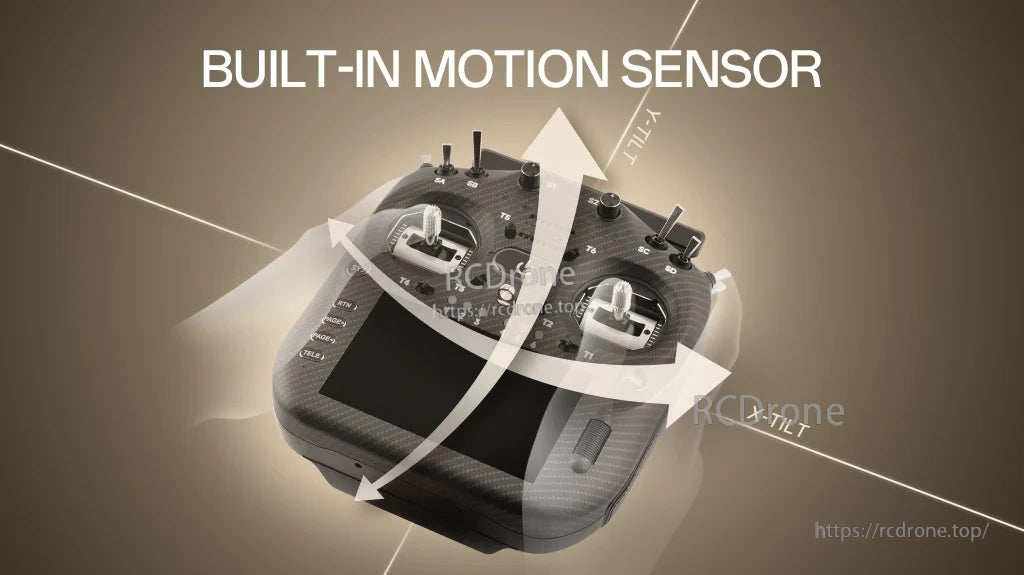

یک حسگر حرکتی داخلی ورودی‌های مبتنی بر کج شدن را برای مدل‌ها و عملکردهای سازگار فعال می‌کند.

یک پورت USB‑C واحد از اتصال داده، استفاده از شبیه‌ساز و شارژ پشتیبانی می‌کند.

همه چیزهایی که برای شروع نیاز دارید شامل می‌شود، با یک کیف حمل امضا شده به همراه ابزار و قطعات یدکی.
