مجموعه هیت سینک رزبری پای ۵ - هیت سینکهای مسی اختصاصی (۴ عددی) با چسب حرارتی برای خنکسازی بردهای SBC
مجموعه هیت سینک رزبری پای ۵ - هیت سینکهای مسی اختصاصی (۴ عددی) با چسب حرارتی برای خنکسازی بردهای SBC
Yahboom
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
این مجموعه هیت سینک Raspberry Pi 5 شامل هیت سینکهای مسی اختصاصی برای تراشههای کلیدی است و با چسب حرارتی برای نصب ساده و چسباندن ارائه میشود. توصیه میشود که هیت سینکها را همراه با یک فن خنککننده استفاده کنید تا دفع حرارت کلی بهبود یابد و به حفظ عملکرد پایدار در طول عملیات با بار بالا و طولانیمدت کمک کند.
ویژگیهای کلیدی
- طراحی شده برای Raspberry Pi 5
- جنس: هیت سینکهای مسی
- 1 مجموعه = 4 قطعه
- با چسب حرارتی

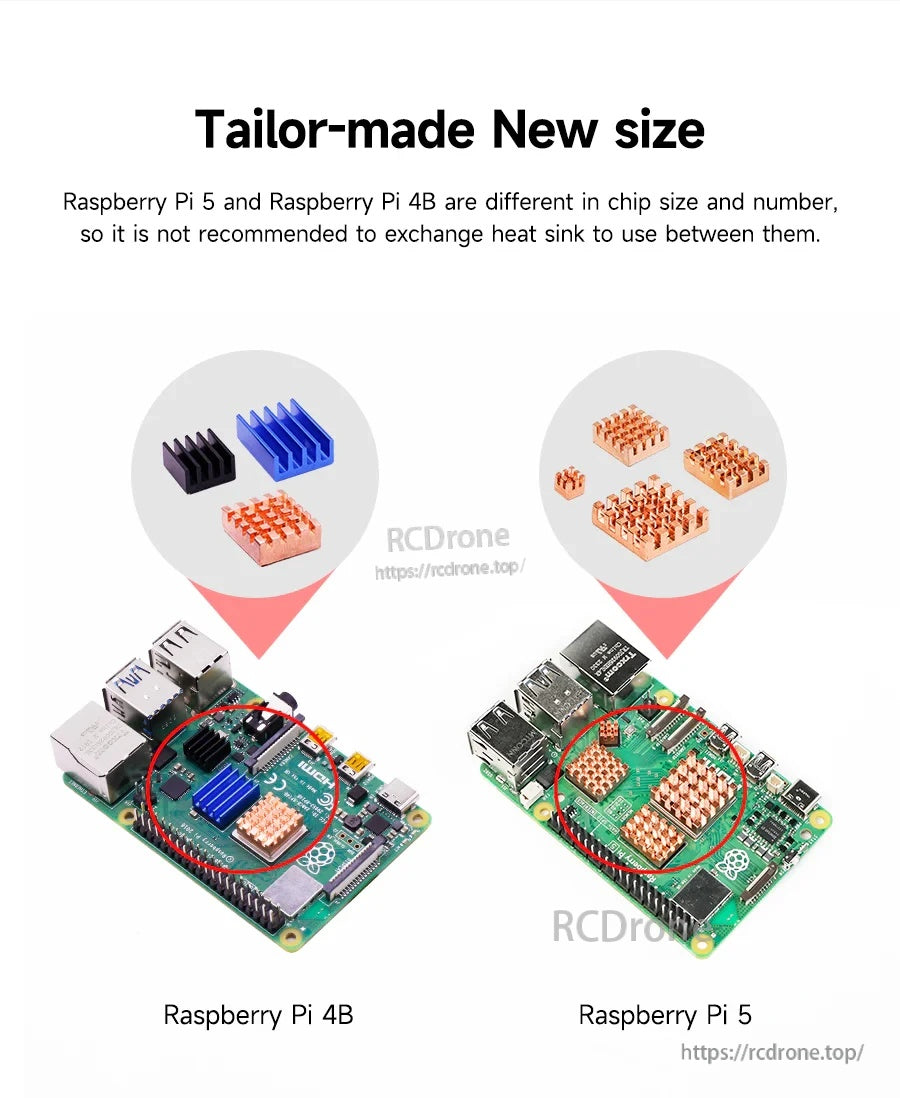

- اندازهگیری سفارشی؛ توصیه نمیشود که هیت سینکها بین Raspberry Pi 5 و Raspberry Pi 4B تعویض شوند
مشخصات
اندازههای هیت سینک (واحد: میلیمتر)
| قطعه | طول | عرض | ارتفاع |
|---|---|---|---|
| هیت سینک مسی | 17 | 17 | 5 |
| هیت سینک مسی | 15 | 10 | 5 |
| هیت سینک مسی | 12 | 12 | 5 |
| هیت سینک مسی | 6 | 6 | 5 |

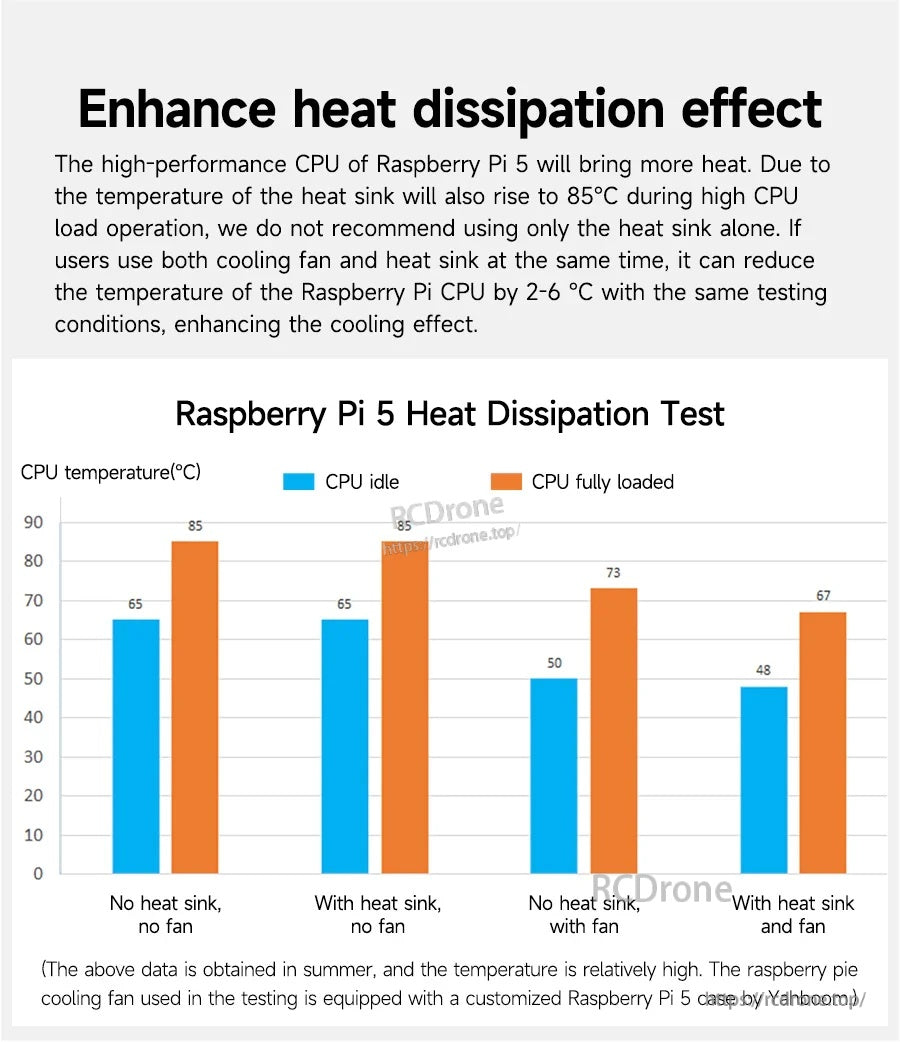

آزمون دفع حرارت Raspberry Pi 5 (دمای CPU، درجه سانتیگراد)
| شرایط آزمون | بیکاری CPU | پردازنده به طور کامل بارگذاری شده |
|---|---|---|
| بدون هیت سینک، بدون فن | 65 | 85 |
| با هیت سینک، بدون فن | 65 | 85 |
| بدون هیت سینک، با فن | 50 | 73 |
| با هیت سینک و فن | 48 | 67 |
توجه: دادههای فوق در تابستان به دست آمدهاند و دمای محیط نسبتاً بالا است.

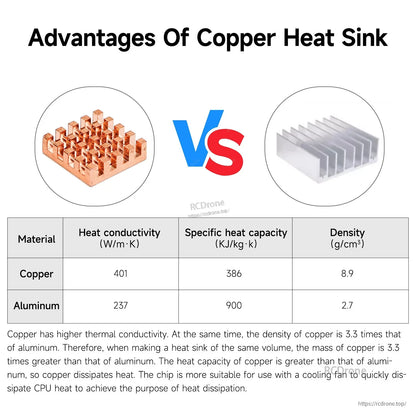

دادههای مقایسه مواد (همانطور که ارائه شده)
| مواد | هدایت حرارتی (W/m*K) | ظرفیت حرارتی ویژه (kJ/kg*K) | چگالی (g/cm3) |
|---|---|---|---|
| مس | 401 | 386 | 8.9 |
| آلومینیوم | 237 | 900 | 2.7 |
موارد موجود در بسته
- مجموعه هیت سینک مسی (1 مجموعه = 4 قطعه)
یادداشتهای نصب
- پشت چسب حرارتی را جدا کرده و هر هیت سینک را روی چیپ مربوطه بچسبانید.
- توصیه نمیشود که هیت سینک را به ناحیه چیپ مدیریت توان متصل کنید به دلیل وجود قطعات الکترونیکی اطراف و خطر اتصال کوتاه.
- تراشه کنترل I/O مقدار زیادی گرما تولید میکند و نزدیک به CPU و حافظه است؛ نصب یک هیت سینک برای دفع کلی گرما توصیه میشود.
- برای بهترین نتایج، از یک فن خنککننده همراه با هیت سینکها استفاده کنید. تحت شرایط آزمایش ارائه شده، استفاده از هر دو دمای CPU را ۲-۶ درجه سانتیگراد کاهش داد.
برای سوالات مربوط به سازگاری یا نصب، تماس بگیرید [email protected] or بازدید کنید https://rcdrone.top/ .
جزئیات
زیرنویس را رد کنید—این بنر تصویر جزئیات محصول برای مجموعه هیت سینک نیست.

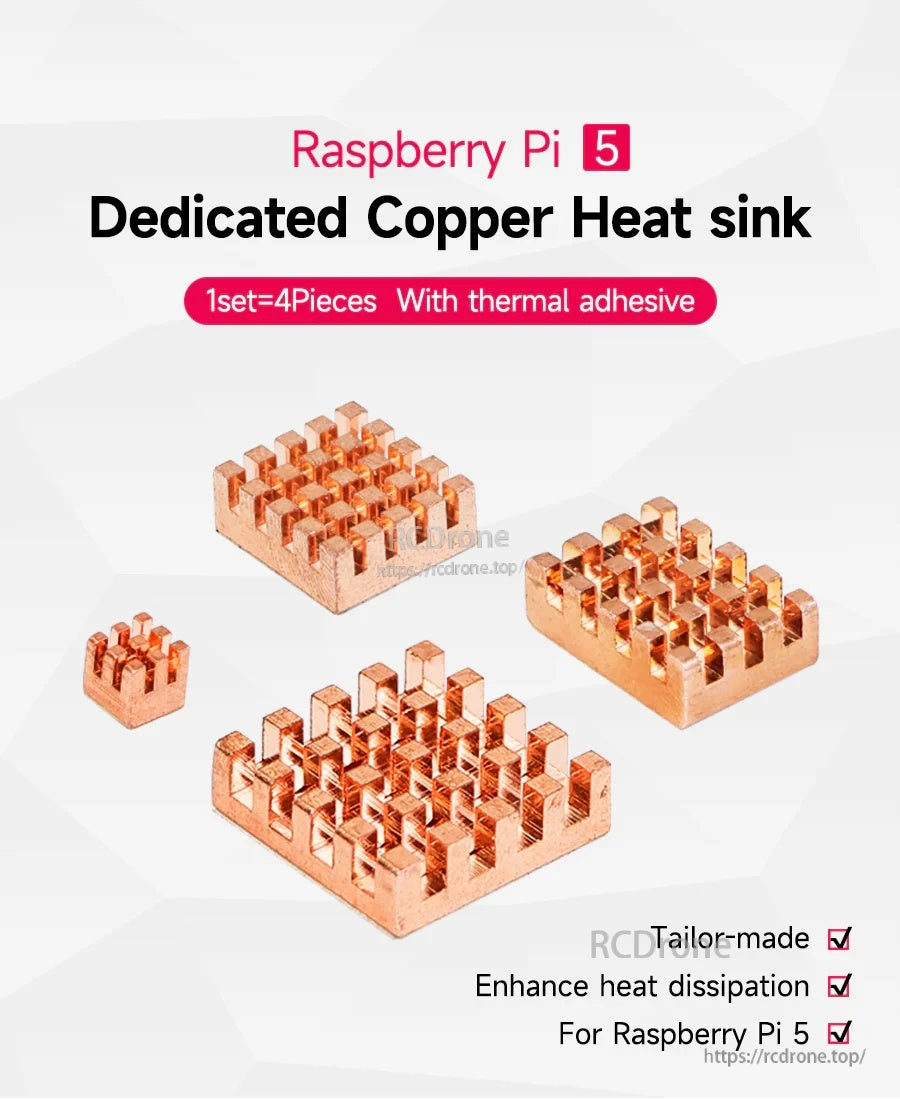

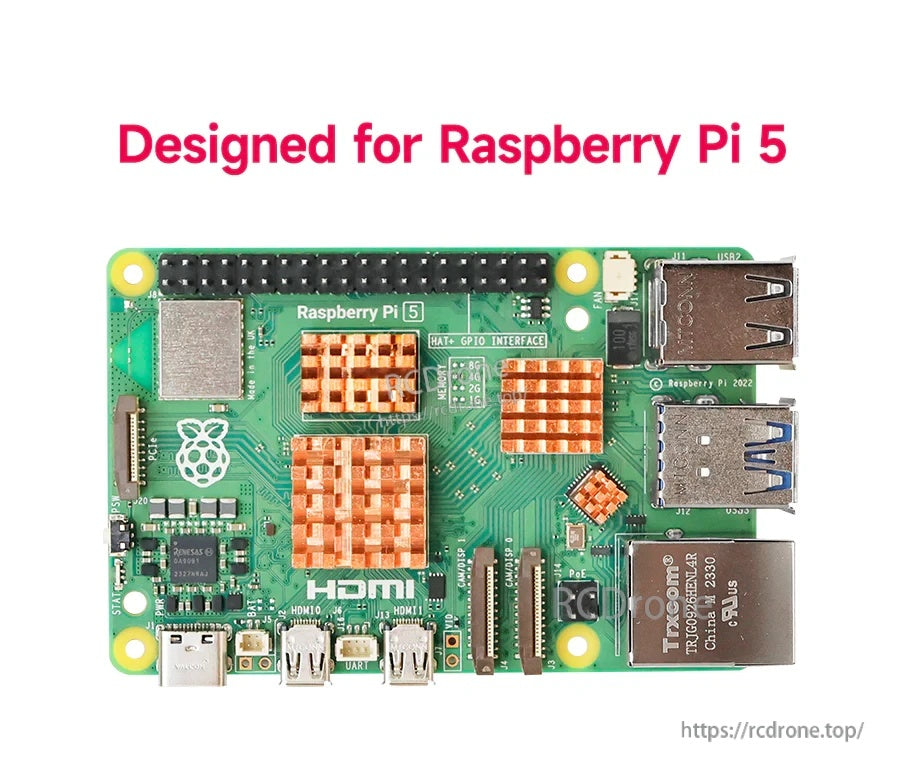

مجموعه هیت سینک مسی چهار تکه برای Raspberry Pi 5، همراه با چسب حرارتی برای نصب سریع عرضه میشود.
زیرنویس را رد کنید—قبلاً در متن مرور و ویژگیها پوشش داده شده است.
زیرنویس را رد کنید—این نیاز عمومی به خنکسازی را پشتیبانی میکند و در متن اصلی توضیح داده شده است.

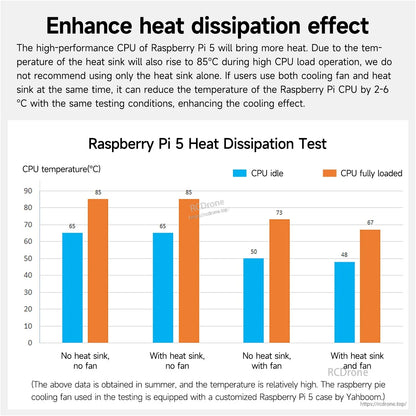

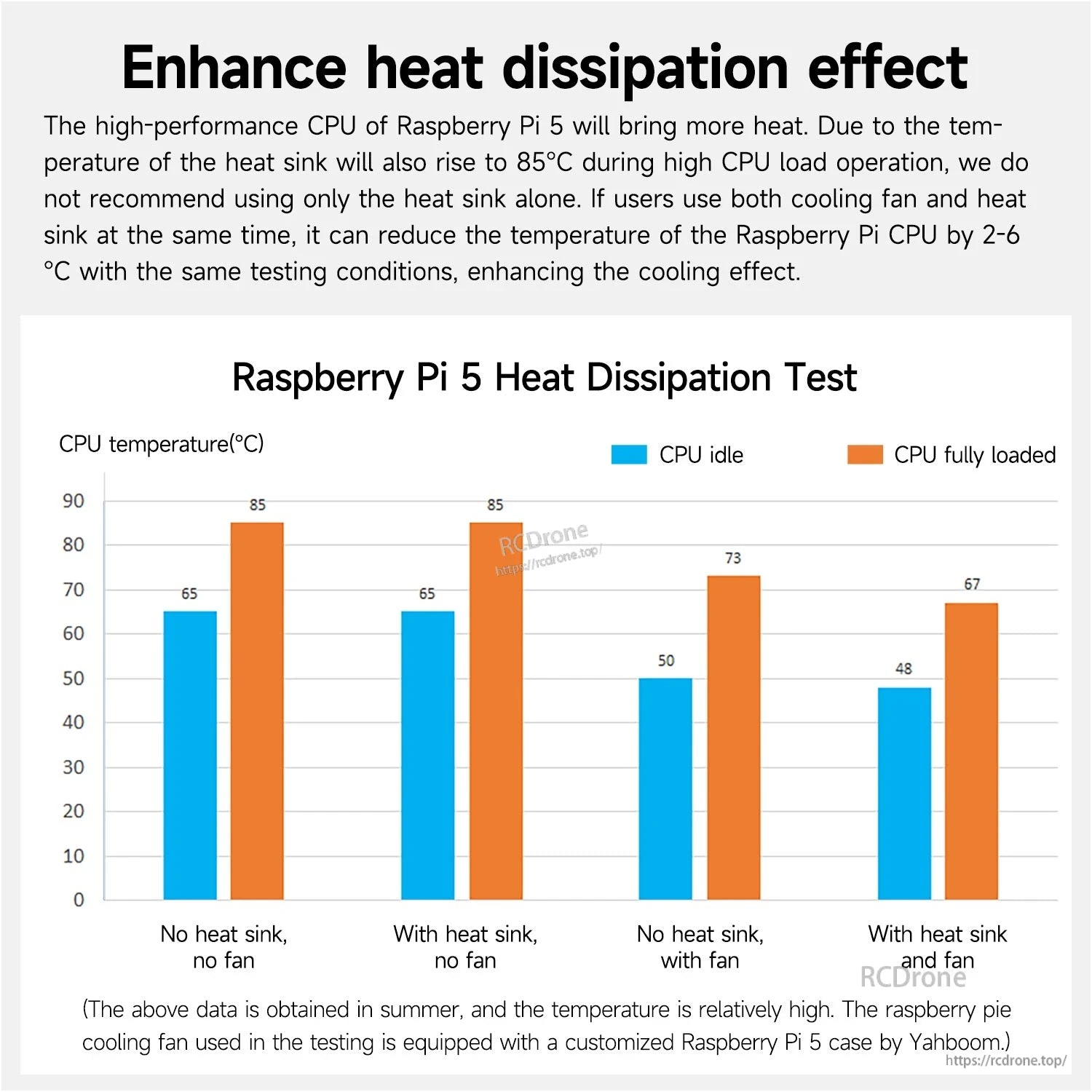

نتایج آزمایش خنککننده مقایسه دماهای بیکار و بار کامل CPU با و بدون هیت سینکها و فن.

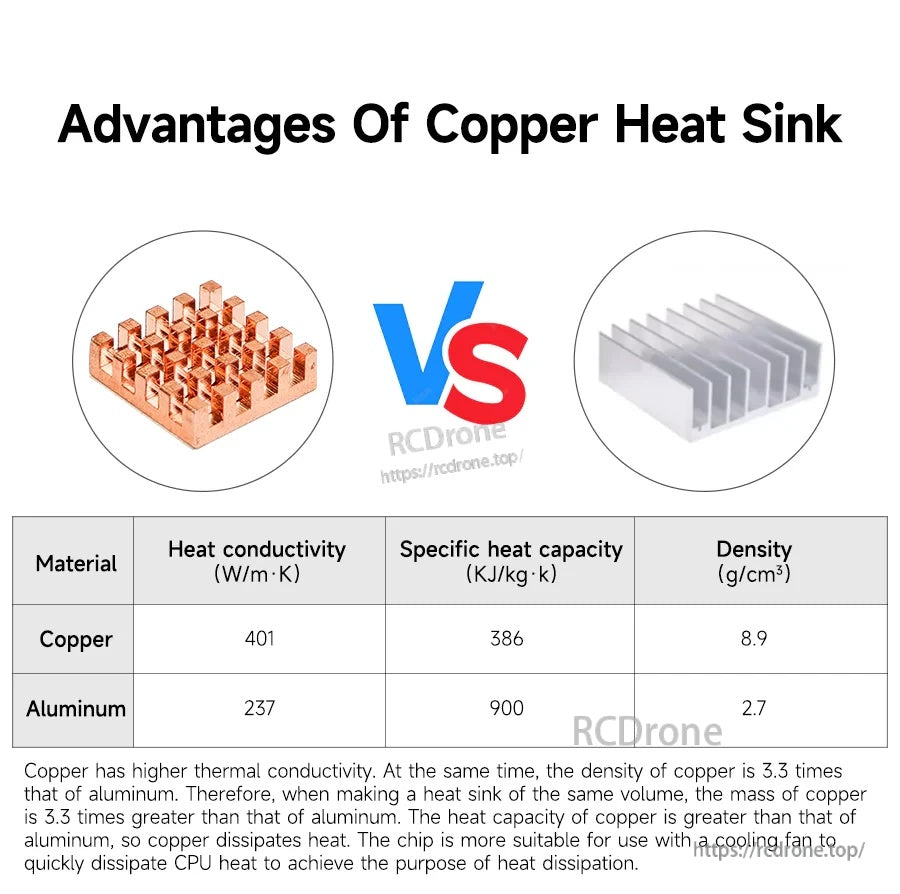

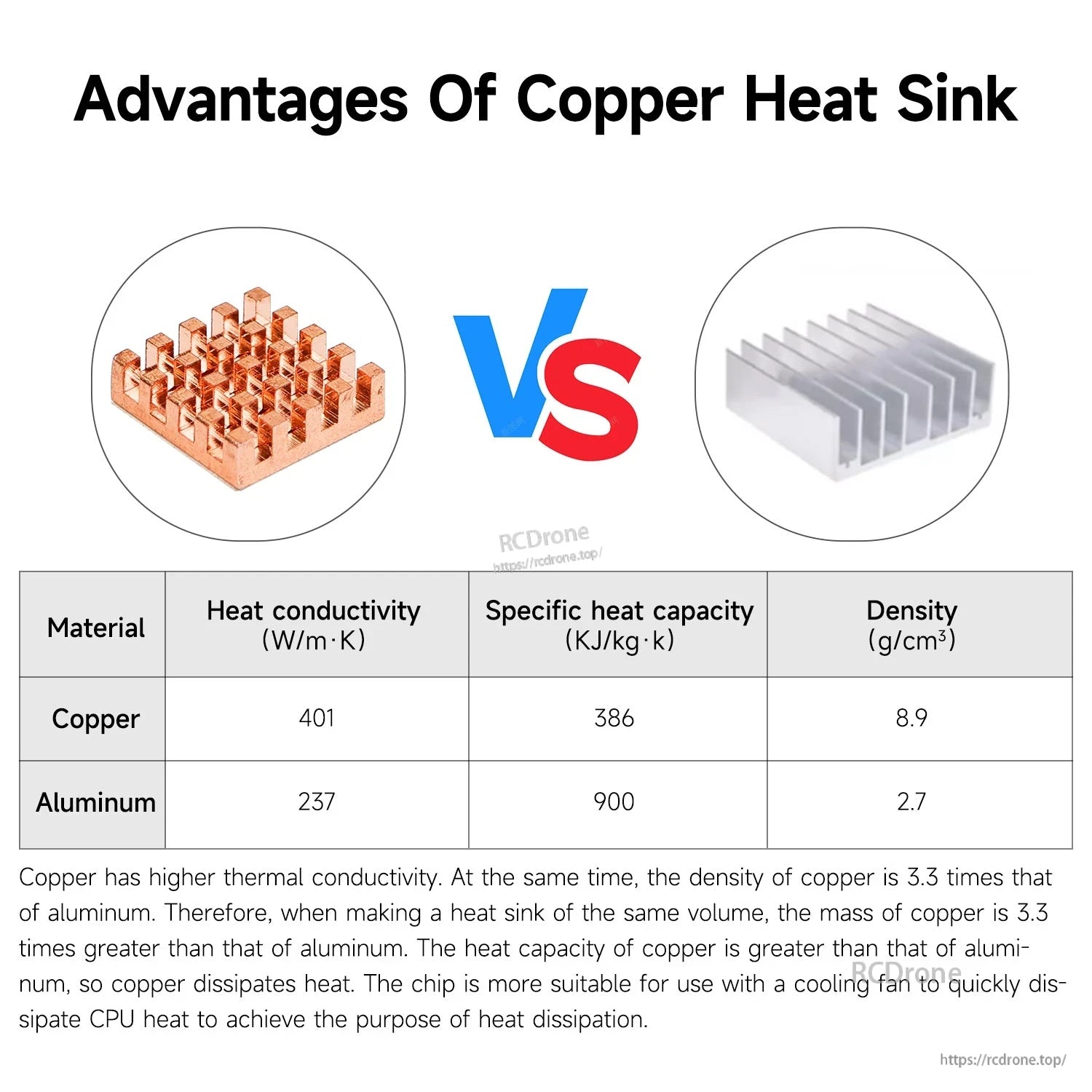

مس برای هدایت حرارتی بالاتر نسبت به آلومینیوم استفاده میشود، که از انتقال سریعتر حرارت به جریان هوا پشتیبانی میکند.
زیرنویس را رد کنید—راهنمای نصب در بخش یادداشتها ارائه شده است.
زیرنویس را رد کنید—راهنمای سازگاری در توضیحات محصول قبلاً ذکر شده است.

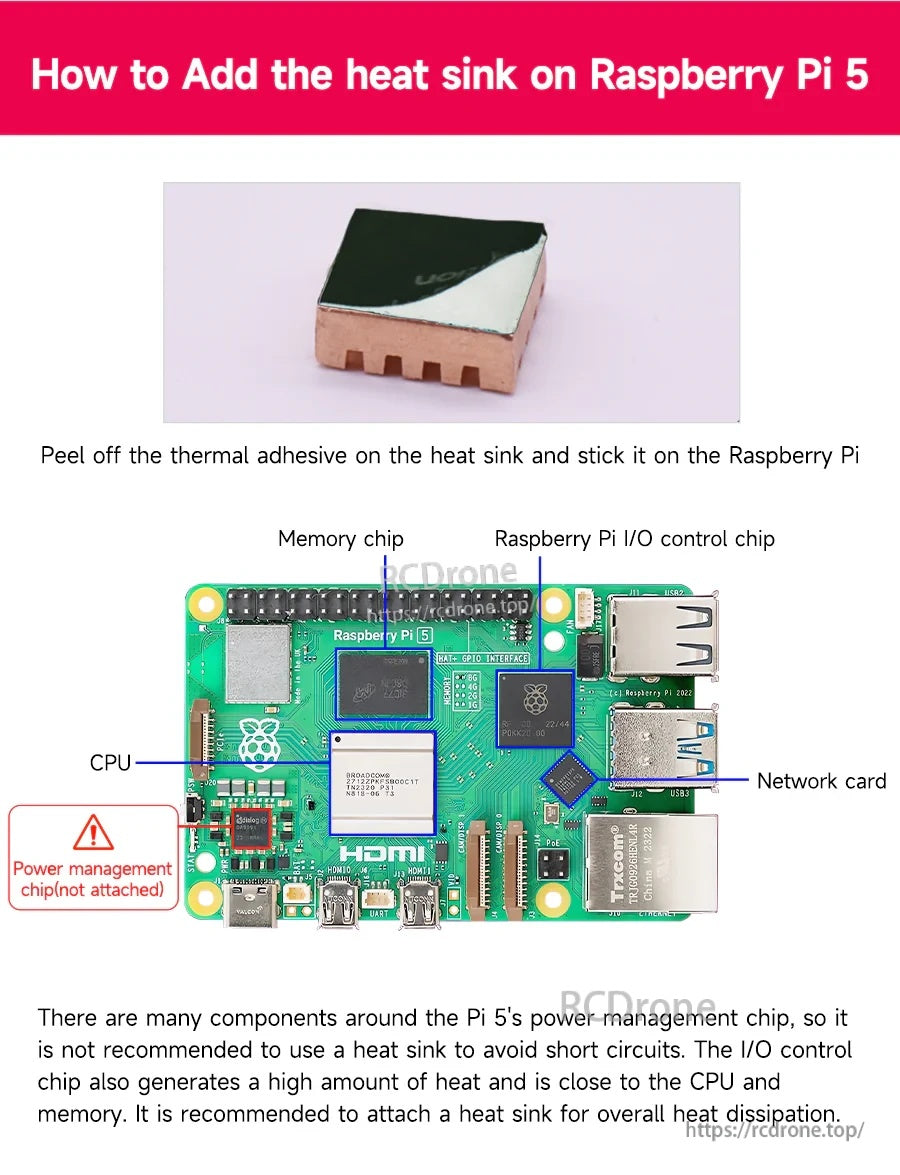

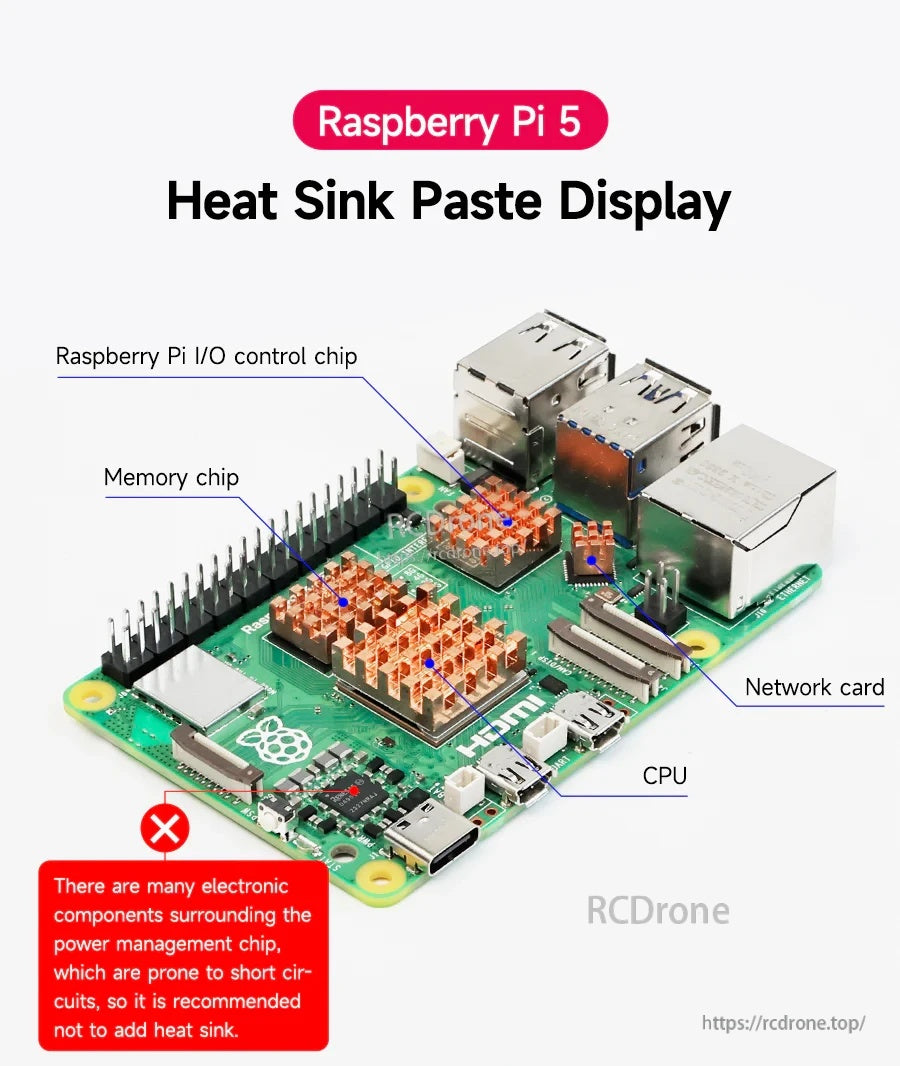

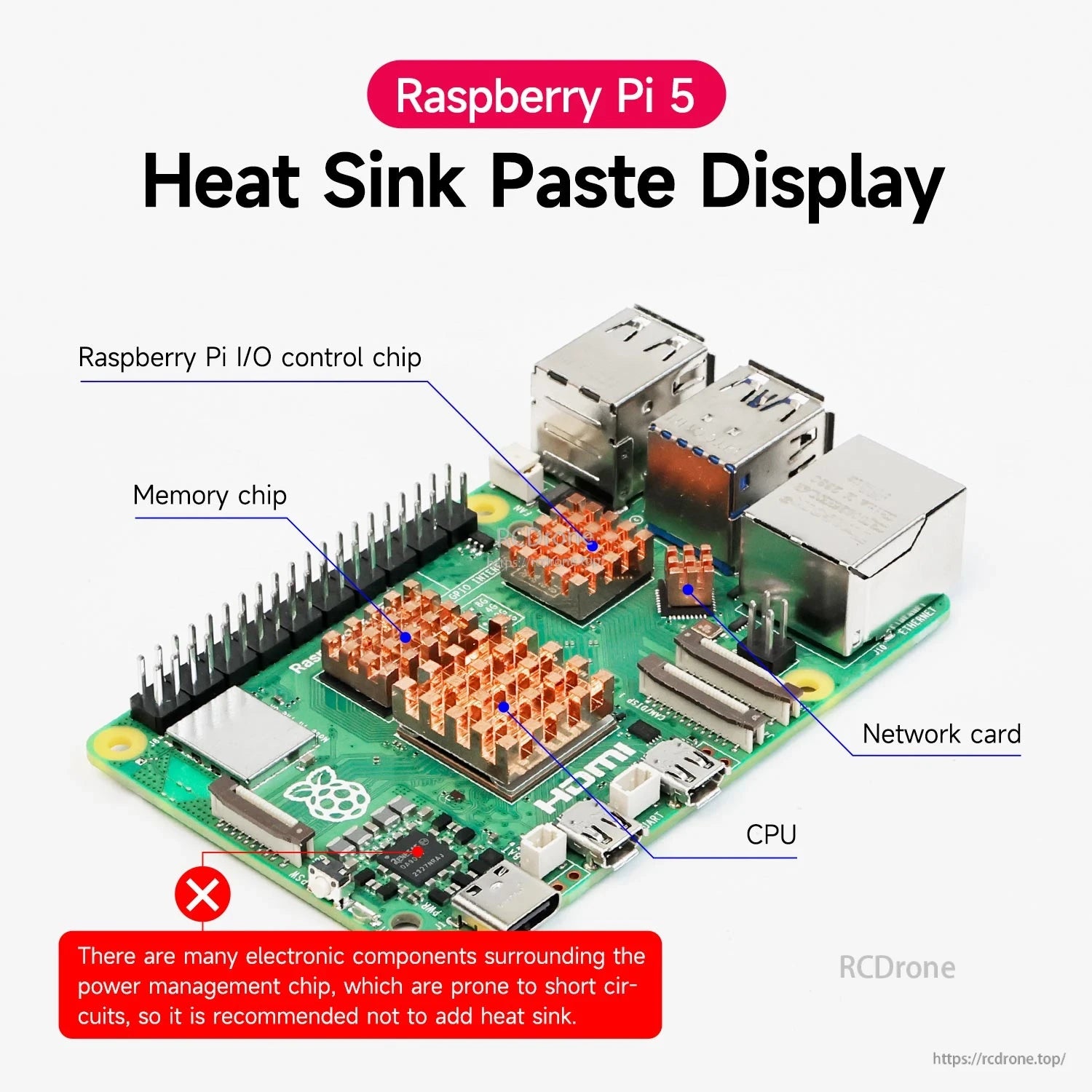

پدهای چسب حرارتی را به تراشههای مطابق اعمال کنید و از ناحیه مدیریت توان برای کاهش خطر اتصال کوتاه اجتناب کنید.

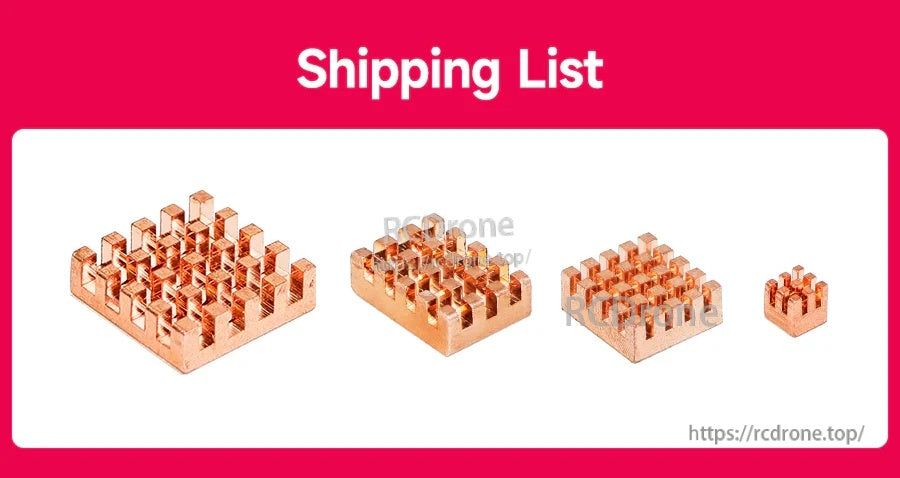

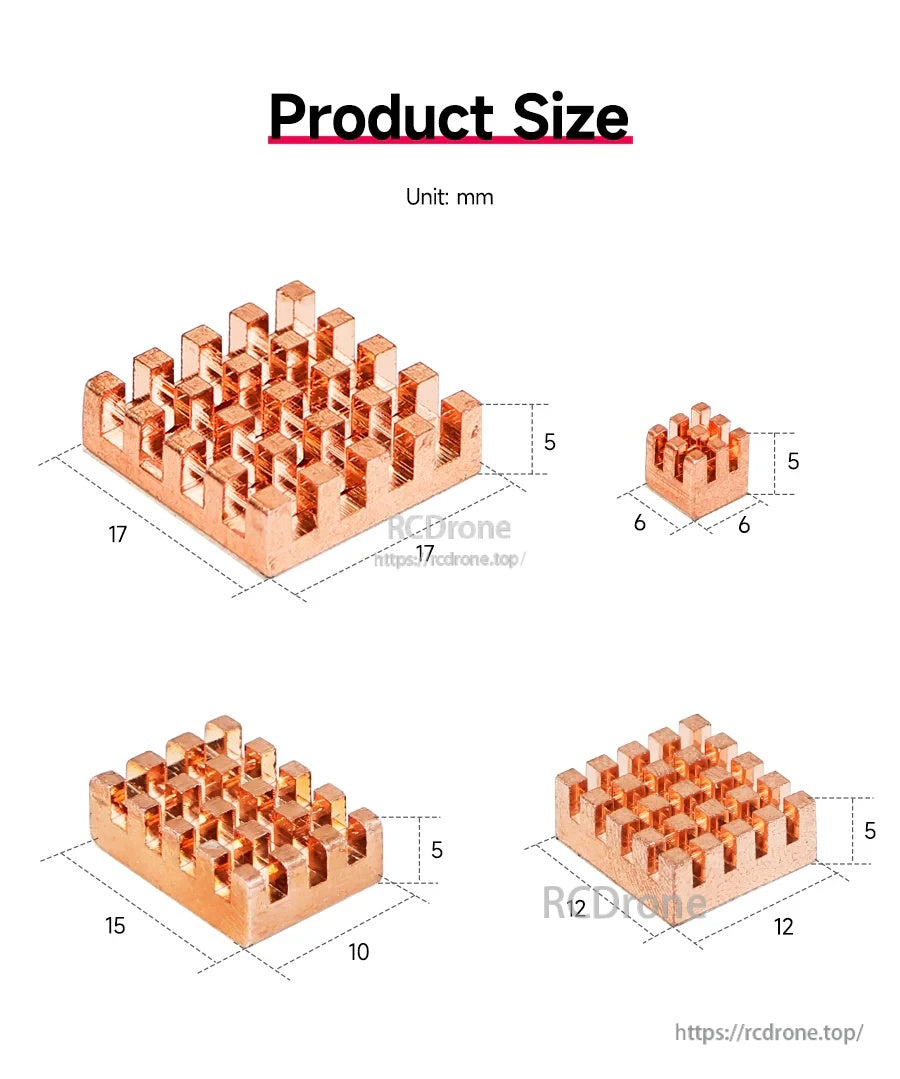

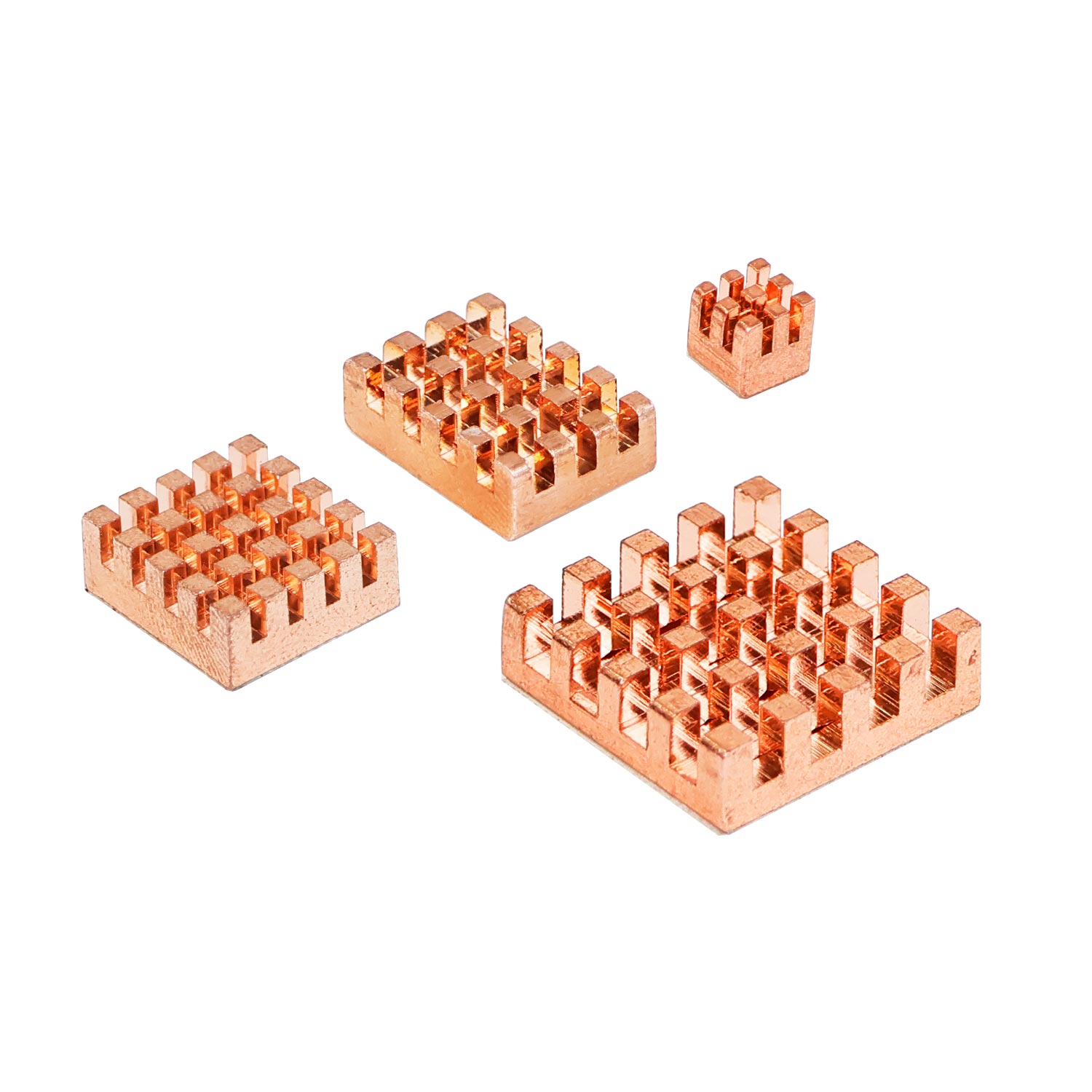

چهار اندازه هیت سینک مسی برای تطبیق با تراشههای کلیدی Raspberry Pi 5 شامل میشود: 17×17×5، 15×10×5، 12×12×5، و 6×6×5 میلیمتر.
زیرنویس را رد کنید—محتویات بسته در توضیحات قبلاً فهرست شده است.

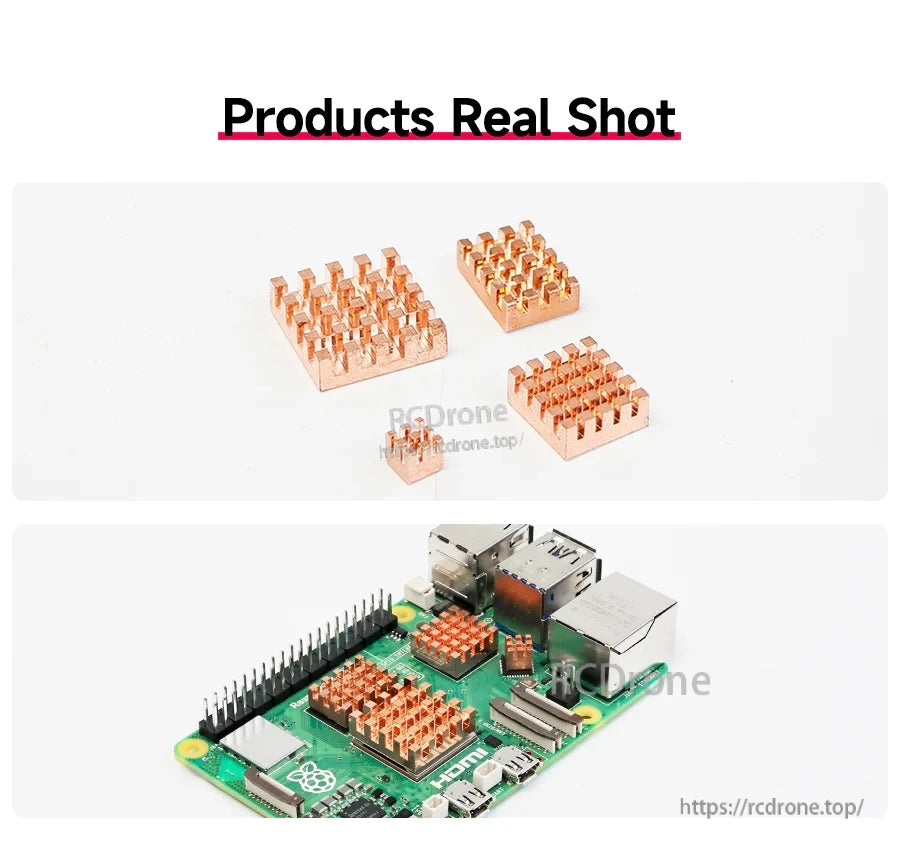

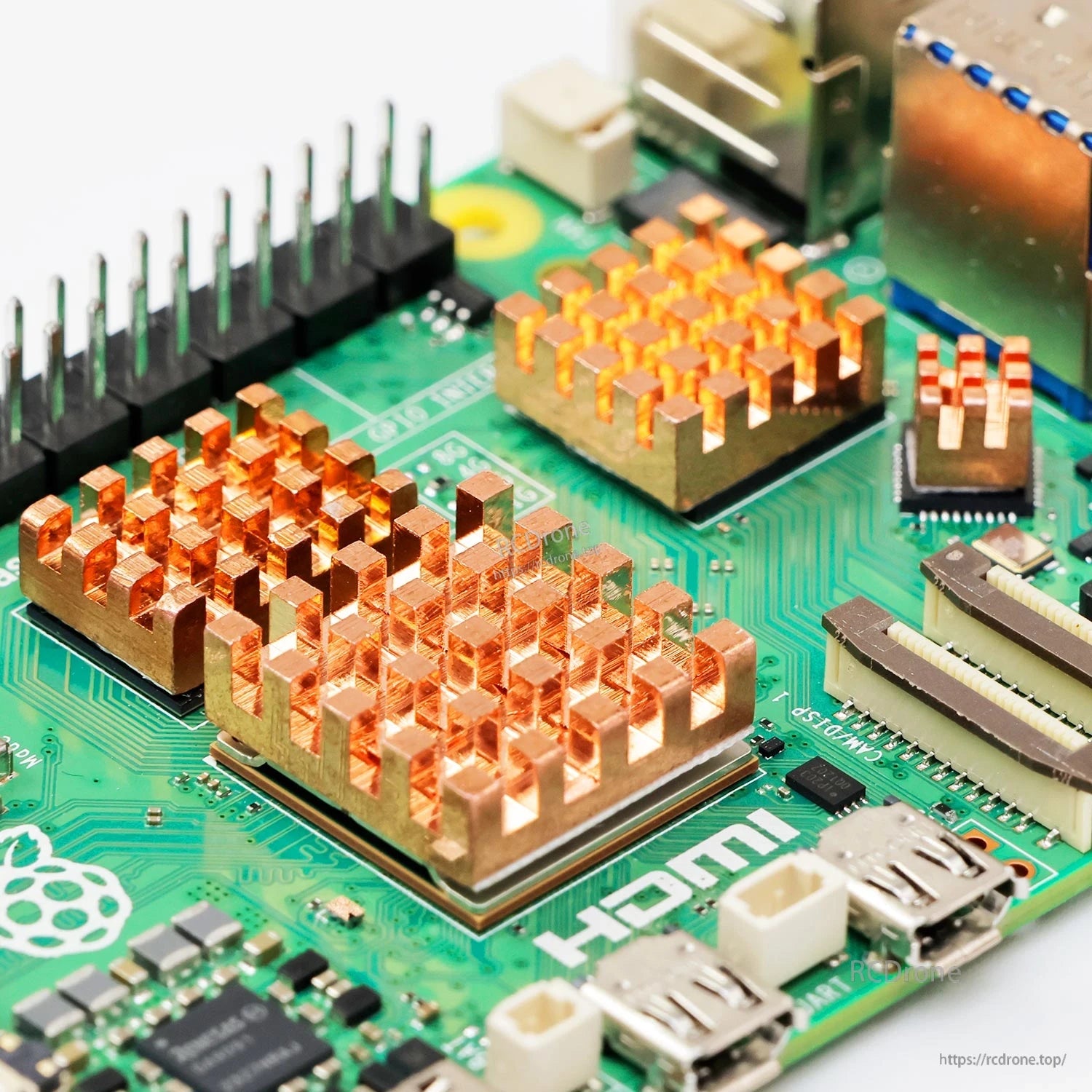

عکسهای واقعی محصول چهار هیت سینک مسی و یک نصب نمونه بر روی Raspberry Pi 5 را نشان میدهند.
