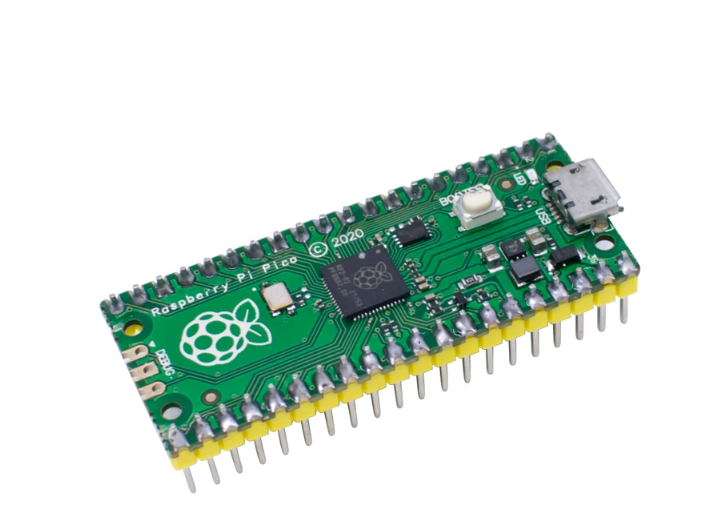

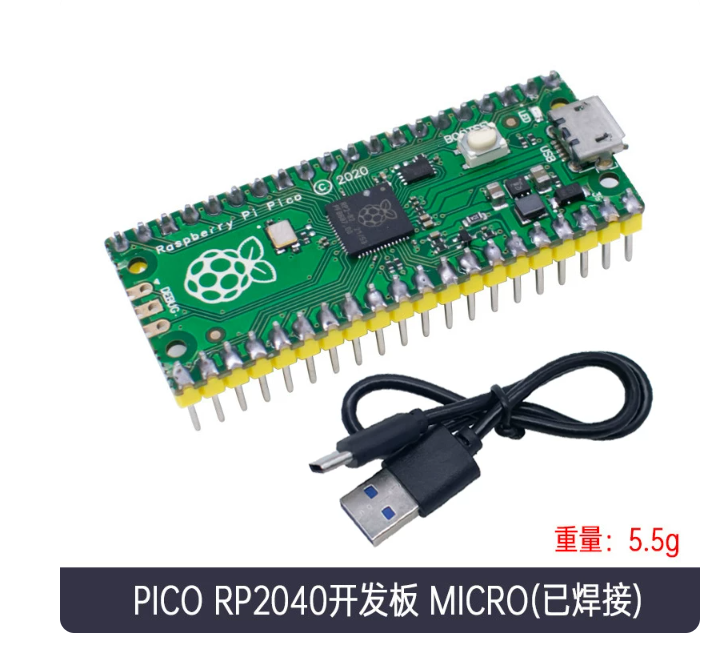

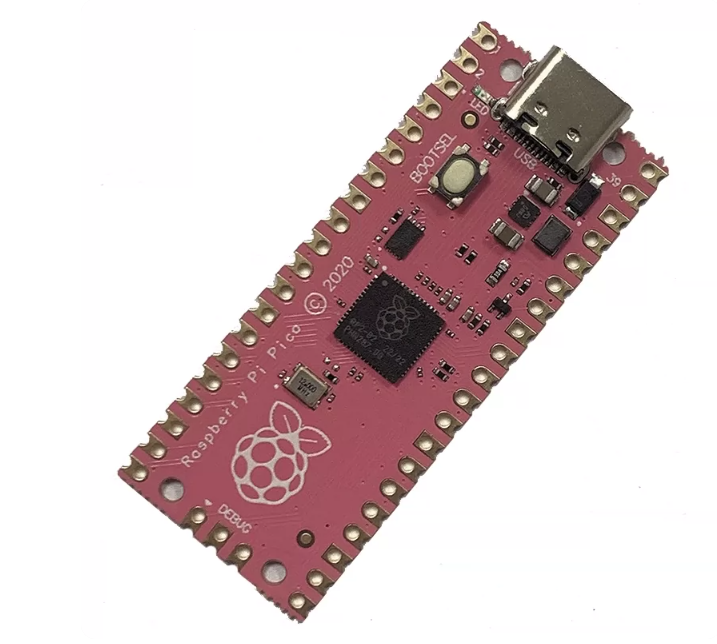

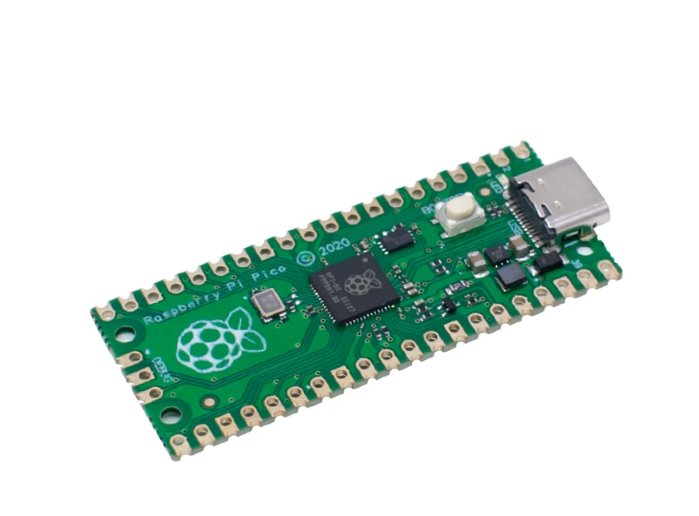

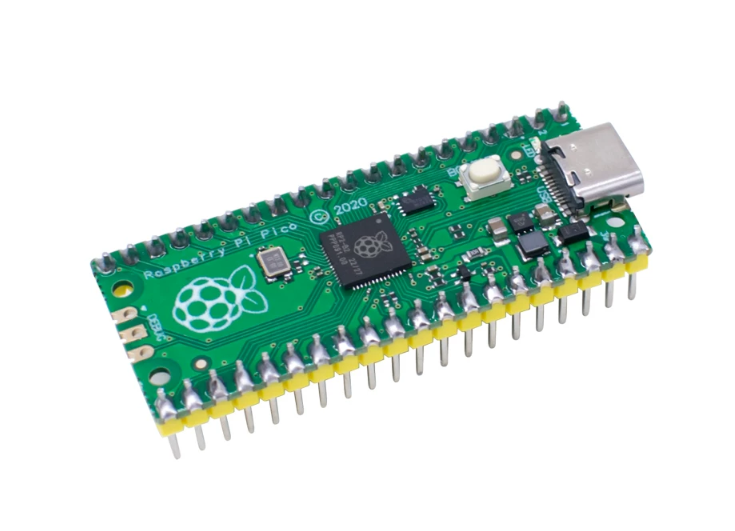

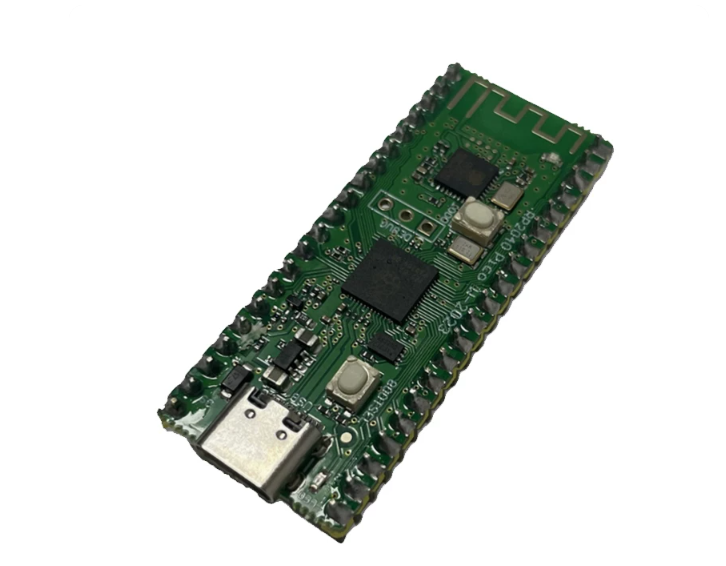

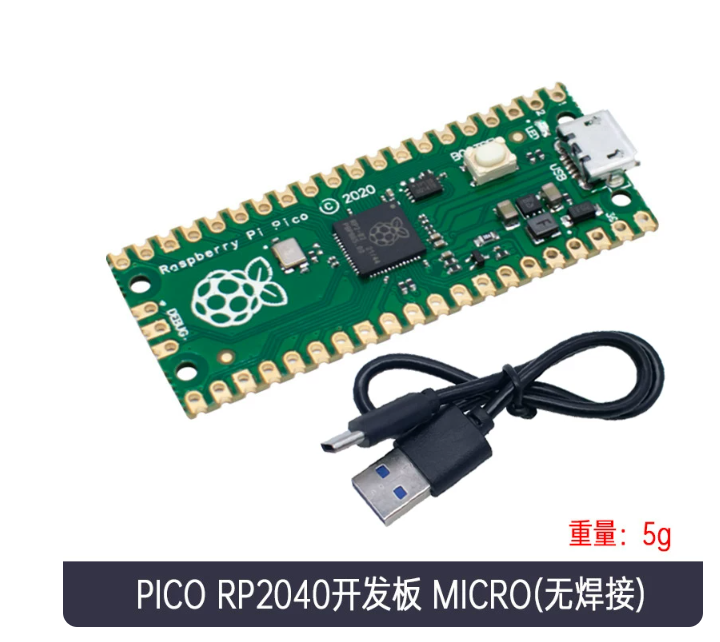

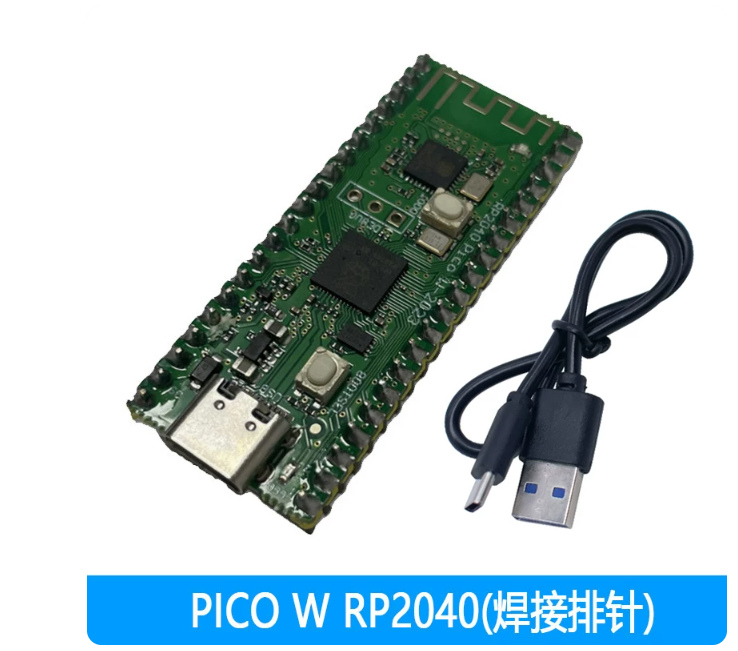

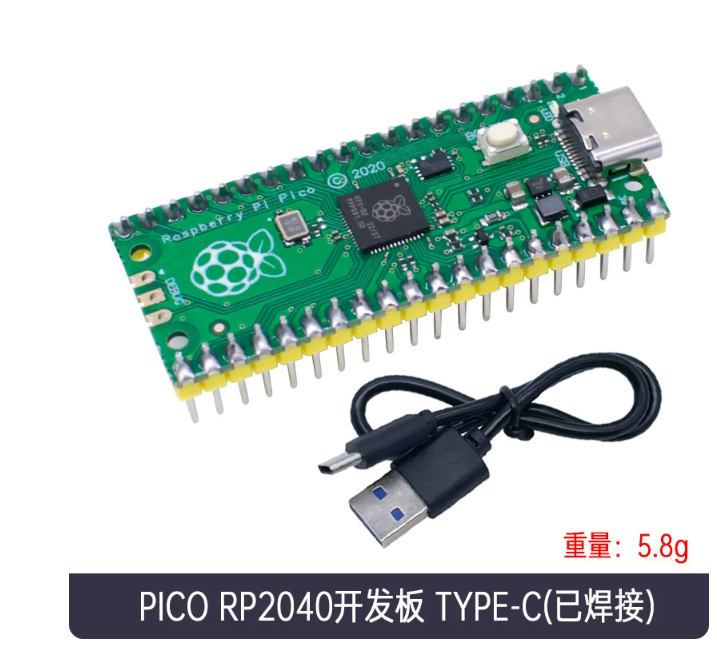

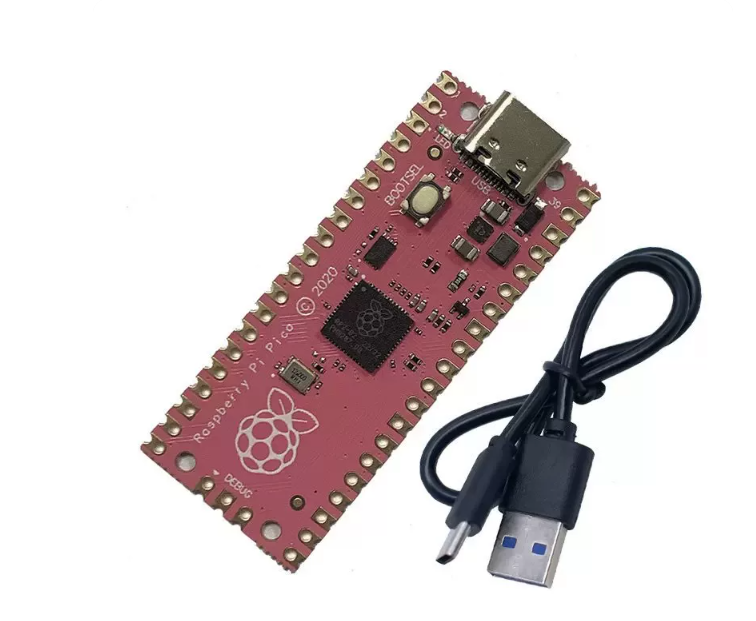

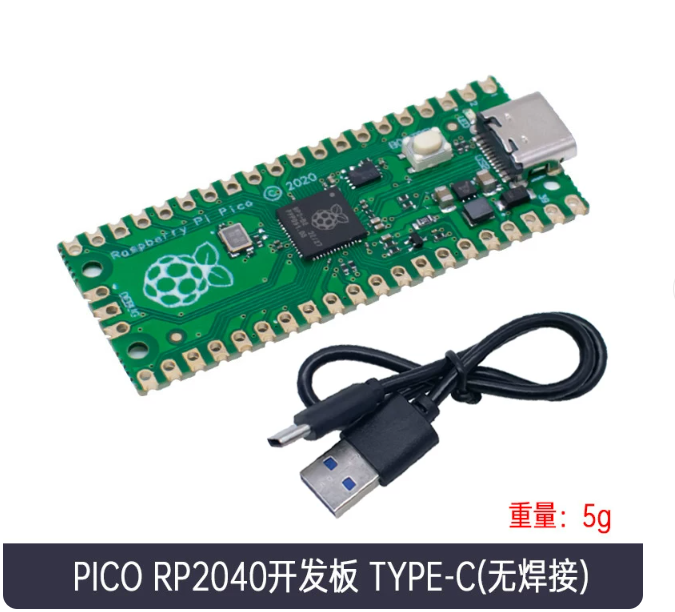

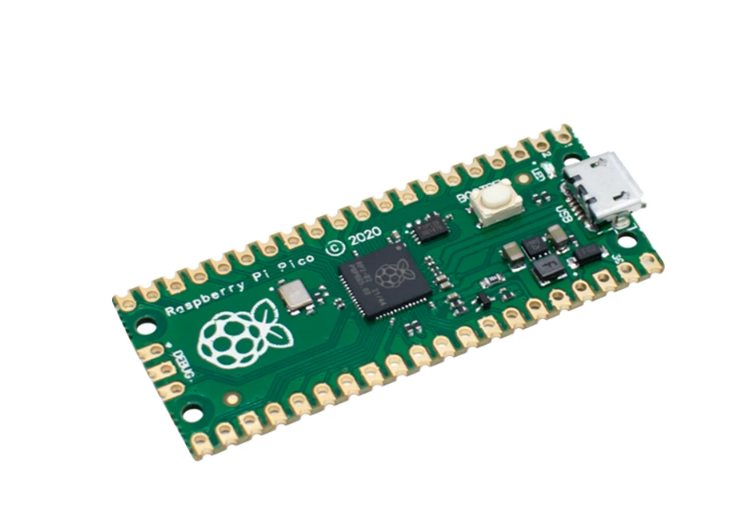

برد میکروکنترلر Raspberry Pi Pico H، با RP2040، دارای ۲۶ پین GPIO، حافظه فلش ۲ مگابایت، هدرهای لحیم‌شده و پورت USB Type‑C

مروری بر محصول

برد میکروکنترلر Raspberry Pi Pico H بر اساس MCU دو هسته‌ای ARM Cortex-M0+ RP2040 ساخته شده است. این نسخه Pico H دارای هدرهای نرینه پیش‌سیم‌کاری شده در تمام سوراخ‌های عبوری و یک کانکتور دیباگ 3 پین است؛ فاصله 2.54 mm همچنان با بردهای بورد سازگار است. این محصول عملکرد بالایی با رابط‌های غنی روی بورد و هزینه‌ای قابل دسترس ارائه می‌دهد، که آن را برای مبتدیان الکترونیک و برنامه‌های کنترل IoT مناسب می‌سازد. برنامه‌نویسی با کشیدن و رها کردن از طریق USB با استفاده از MicroPython و Arduino پشتیبانی می‌شود.

ویژگی‌های کلیدی

• هدرهای نرینه پیش‌سیم‌کاری شده و کانکتور دیباگ 3 پین؛ فاصله 2.54 mm برای بردهای بورد.
• پردازنده دو هسته‌ای ARM Cortex-M0+ RP2040، ساعت انعطاف‌پذیر تا 133 MHz.
• 264 kB SRAM و 2 MB حافظه فلش روی بورد.
• 26 پین GPIO چندمنظوره، شامل 3 ورودی آنالوگ.
• رابط‌ها: 2× SPI، 2× I2C، 2× UART، 3× ADC 12 بیتی، 16× کانال PWM قابل کنترل.
• منبع تغذیه USB Type‑C و برنامه‌نویسی؛ کشیدن و رها کردن با MicroPython &و Arduino.
• مناسب برای یادگیری ماشین تعبیه‌شده؛ از TensorFlow Lite پشتیبانی می‌کند.

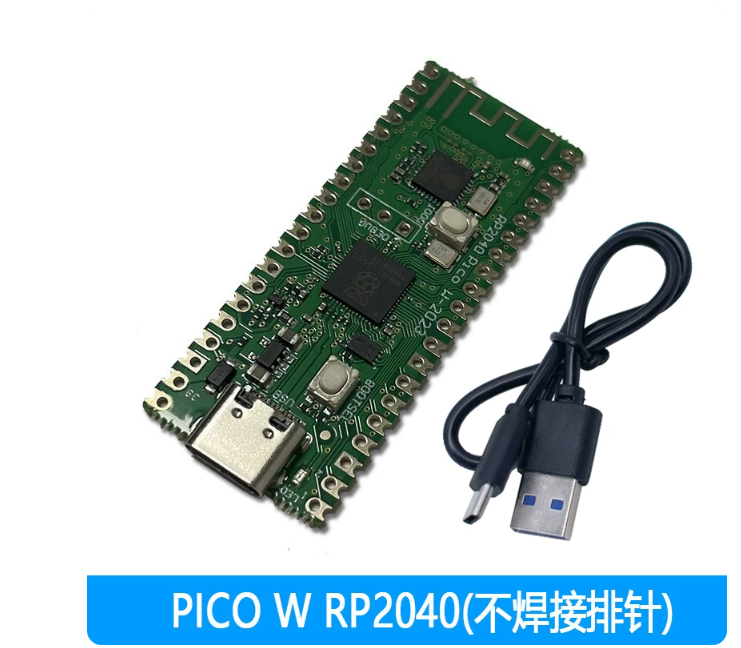

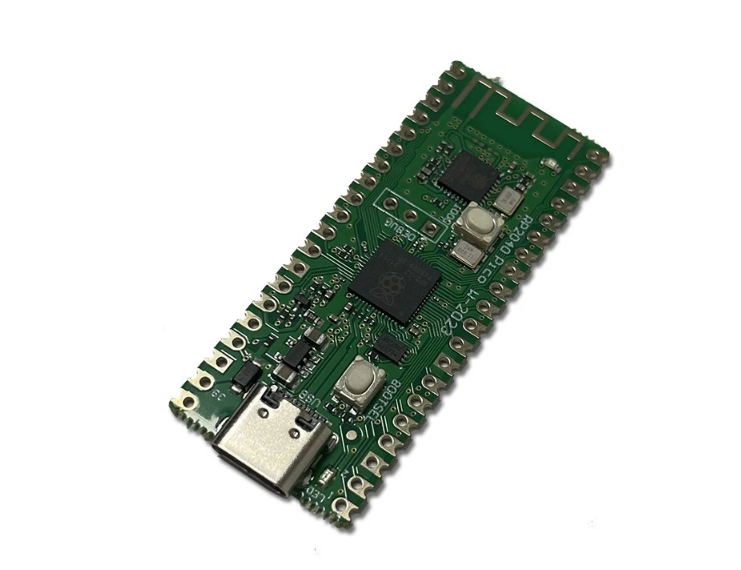

• دمای عملیاتی: −20 °C تا +85 °C (Pico, Pico H); −20 °C تا +70 °C (Pico W, Pico WH).
• توان ورودی پشتیبانی‌شده: 1.8–5.5 V DC; فرم فاکتور جمع و جور 21 mm × 51 mm.
• گزینه‌های شروع شامل کیت شروع Grove برای سری Raspberry Pi Pico با پروژه‌ها و دوره‌های MicroPython است.
html

مشخصات

مروری بر سخت‌افزار

پین‌آوت

به نمودار پین‌آوت در بخش جزئیات برای نقشه‌برداری پین‌های GPIO، برق، ADC، UART، I2C، SPI، PWM، کنترل سیستم و اشکال‌زدایی مراجعه کنید.

برنامه

• تشخیص نفوذ
• یادگیری الکترونیک با کیت شروع Grove برای Raspberry Pi Pico
• کنترل امکانات خانه در ارتباط با میکروکنترلرهای بی‌سیم
• کاربردهای یادگیری ماشین
• کاربردهای IoT

ECCN/HTS

چه چیزی شامل می‌شود

• رازبری پای پیکو اچ ×1

جزئیات

میکروکنترلر رازبری پای پیکو با پین‌های GPIO، توابع برچسب‌گذاری شده شامل UART، SPI، I2C، ADC، برق، زمین و اشکال‌زدایی.ویژگی‌ها: رابط USB، LED، BOOTSEL و SWD. نوع پین‌های رنگی برای شناسایی آسان.
