برد حامل reComputer J202 برای NVIDIA Jetson Xavier NX/Nano/TX2 NX، دارای ۴ پورت USB3.1، اسلات M.2 E/M، HDMI 2.1، DP، GbE، CAN و RTC

مروری بر محصول

برد حامل reComputer J202 برای NVIDIA Jetson Xavier NX، Jetson Nano و TX2 NX طراحی شده است. این برد تقریباً همان طراحی و عملکرد برد حامل NVIDIA Jetson Xavier NX را دنبال می‌کند و شامل 4 پورت USB 3.1 Gen2، M.2 Key E برای ماژول‌های WiFi/Bluetooth، M.2 Key M برای SSD، RTC، CAN، GPIO 40 پین Raspberry Pi و موارد دیگر است.

ویژگی‌های کلیدی

• برد حامل سازگار برای ماژول‌های Jetson Xavier NX/Nano/TX2 NX
• 4x USB 3.1 Type‑A (10Gbps برای Xavier NX، 5Gbps برای Nano)، به علاوه 1x USB2.0 Type‑C (حالت دستگاه)
• شبکه: 1x RJ‑45 اترنت گیگابیت (10/100/1000M)
• دوربین: 2x CSI
• خروجی‌های نمایش: 1x HDMI 2.1 و 1x DP
• گسترش: 1x هدر گسترش 40 پین و 1x هدر کنترل & UART 12 پین
• ذخیره‌سازی & بی‌سیم: 1x M.2 Key M برای SSD، 1x M.2 کلید E برای ماژول WiFi/Bluetooth
• خنک‌کننده &و زمان‌بندی: 1x کانکتور فن، 1x RTC 2‑پین
• ورودی برق: DC 12V/5A

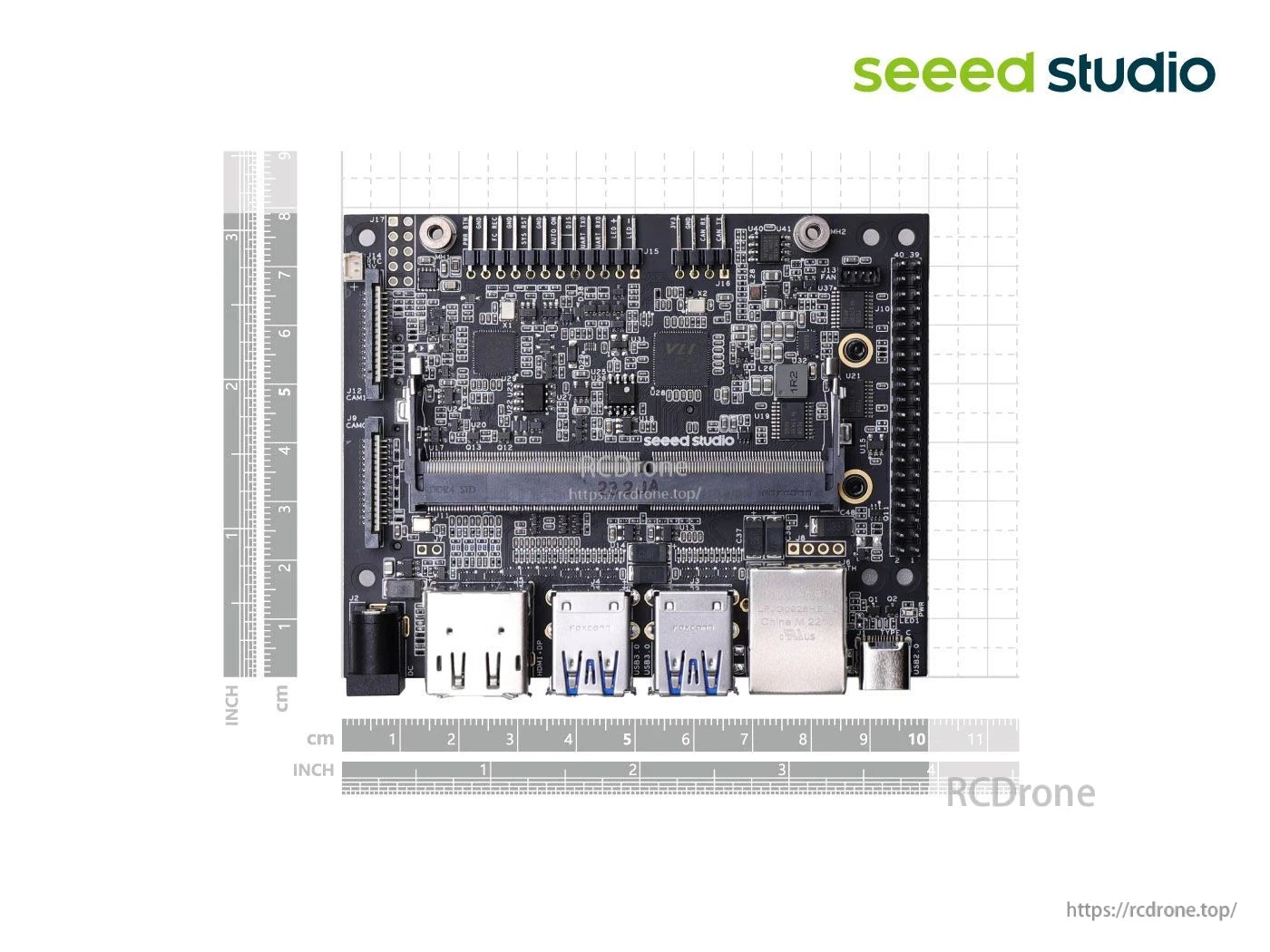

• ابعاد مکانیکی: 100mm x 80mm; نصب بر روی میز یا دیوار قابل انجام است
• دمای عملیاتی: 0℃~60℃

مشخصات

بررسی سخت‌افزار

• کانکتورهای دوربین MIPI‑CSI (2x)
• خروجی‌های نمایشگر HDMI و DP
• USB 3.1 پورت (4x) و USB نوع C (حالت دستگاه)
• RJ‑45 اترنت گیگابیت
• هدر گسترش 40 پین (GPIO، I2C، UART) و هدر کنترل/UART 12 پین
• هدر فن
• سوکت RTC/2 پین
• M.2 کلید E (WiFi/Bluetooth) و M.2 کلید M (SSD)
• کانکتور SODIMM 260 پین برای ماژول‌های Jetson
• جک برق DC

برنامه‌ها

• تحلیل ویدئویی هوش مصنوعی
• بینایی ماشین
• ربات‌های خودران موبایل (AMR)

اسناد

• reComputer J202 datasheet.pdf
• reComputer J202 PCBA 2D&3D.html zip

ECCN/HTS

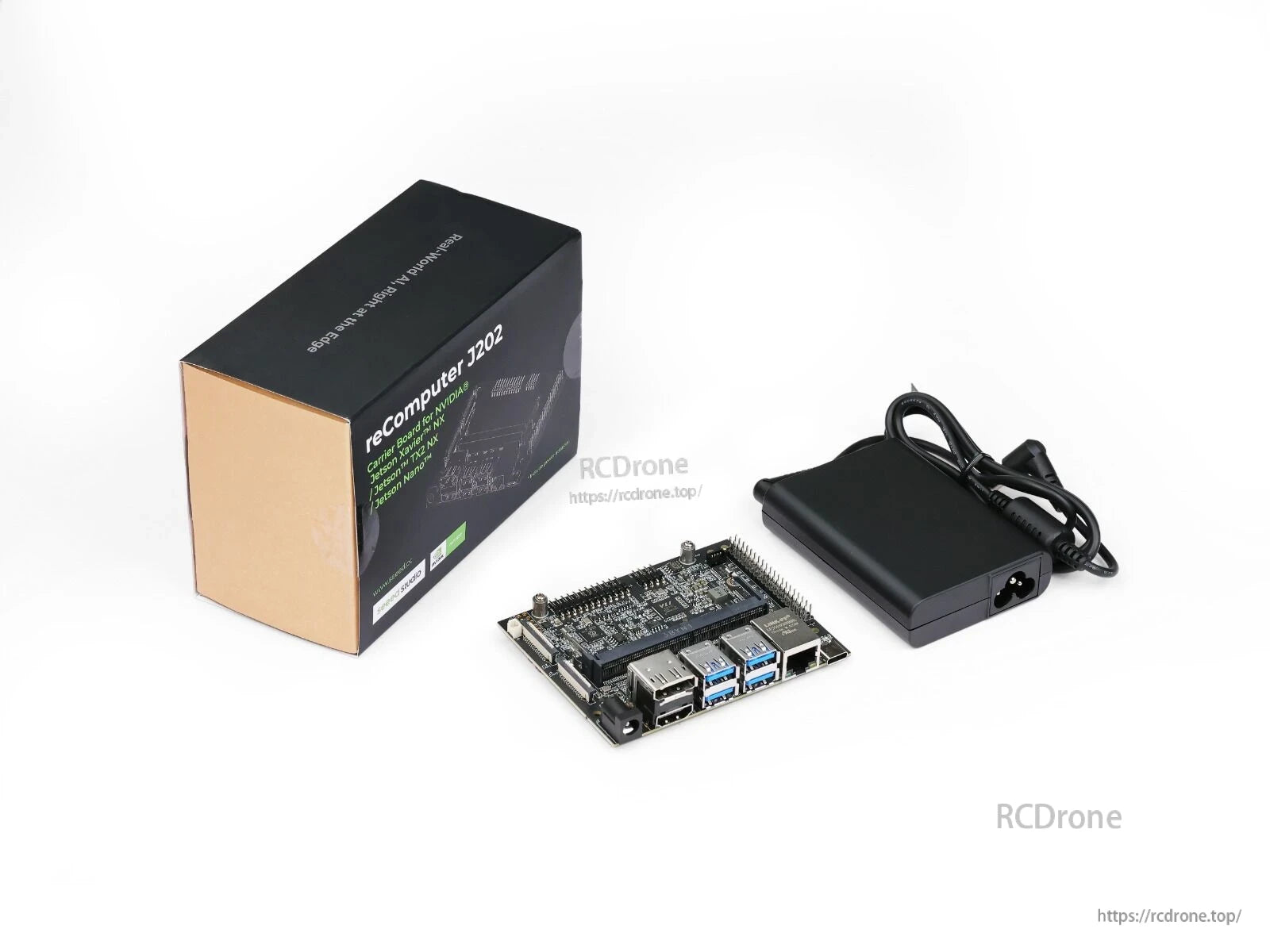

شامل چه مواردی است

• reComputer J202 برد حامل x1

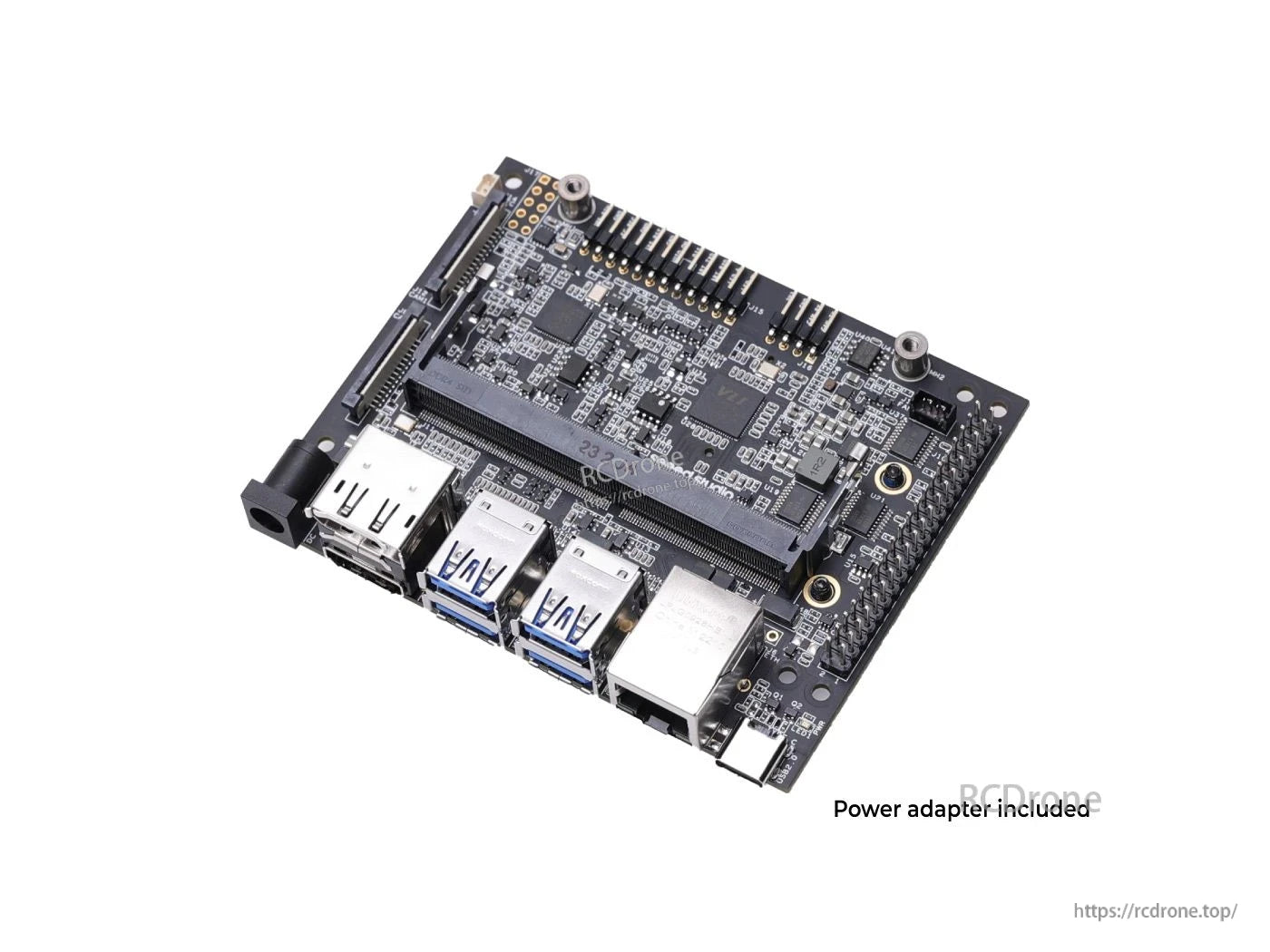

• آداپتور برق 12V/5A 5.5mm/2.1mm (کابل برق ارائه نشده) x1

توجه: این محصول شامل یک آداپتور برق است اما کابل برق AC کلاورلیف را شامل نمی‌شود. لطفاً کابل مناسب برای منطقه خود را خریداری کنید: کابل برق AC کلاورلیف – ایالات متحده; کابل برق AC کلاورلیف – اتحادیه اروپا.

جزئیات

برد حامل J202 کامپیوتر از Jetson Xavier NX/Nano/TX2 پشتیبانی می‌کند و دارای کانکتور 260 پین، سخت‌افزار متن‌باز، دامنه دمای وسیع، Wi-Fi/Bluetooth، M.2 SSD، اترنت گیگابیتی، چندین پورت USB، HDMI و کاربردهایی در رباتیک و بینایی کامپیوتری است.

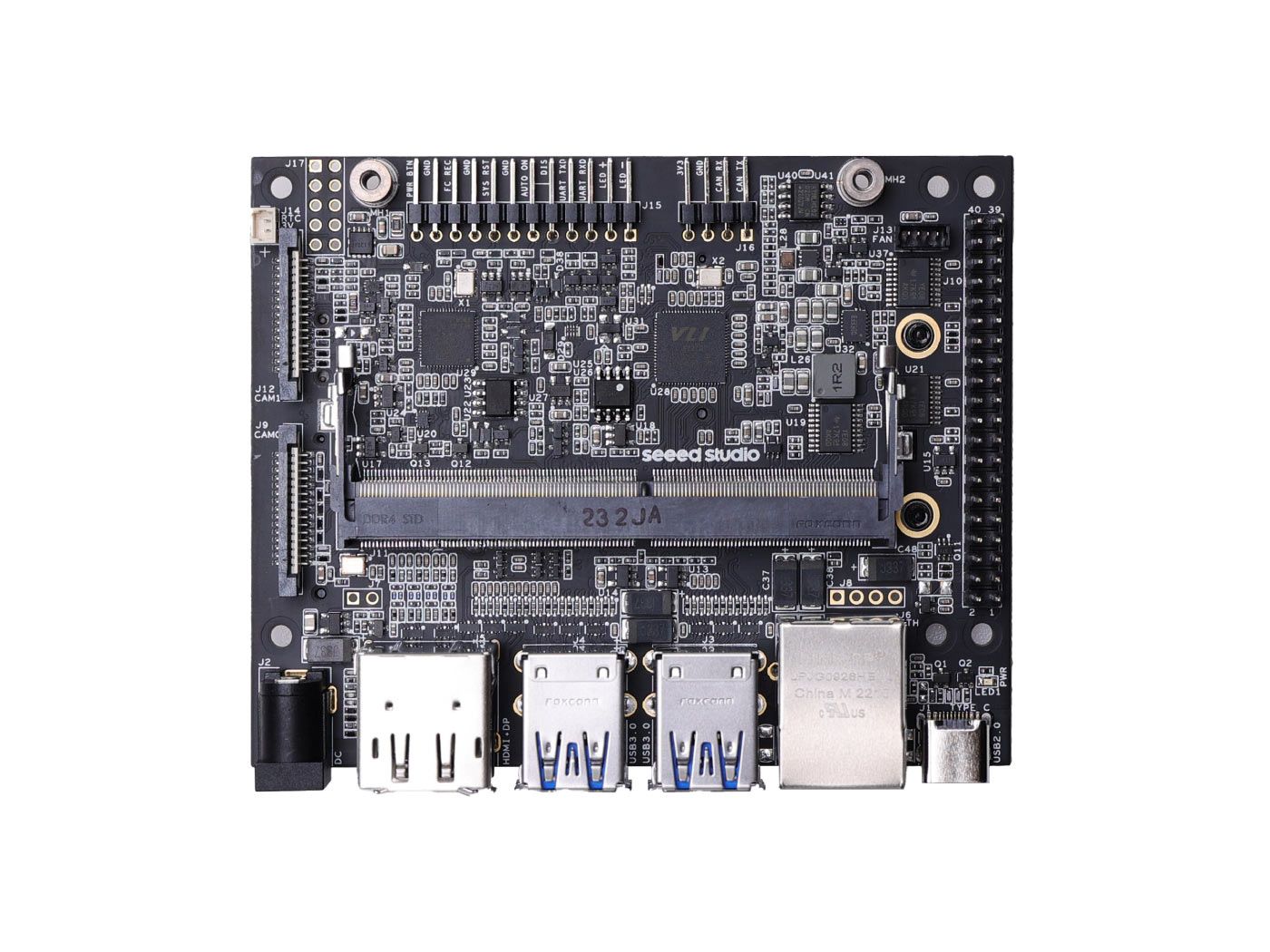

دارای یک SODIMM با 260 پین، چهار پورت USB 3.1، خروجی‌های DP و HDMI، جک برق DC، USB نوع C، اترنت گیگابیتی، PoE، نشانگر LED، هدر گسترش 40 پین با GPIO، I2C، UART، CAN، هدر فن، 2 پین RTC، دو کانکتور دوربین MIPI-CSI، هدر کنترل و UART و لوگوی Seed Studio است. از چندین رابط برای افزایش اتصال و گسترش در برنامه‌های جاسازی شده فشرده پشتیبانی می‌کند.

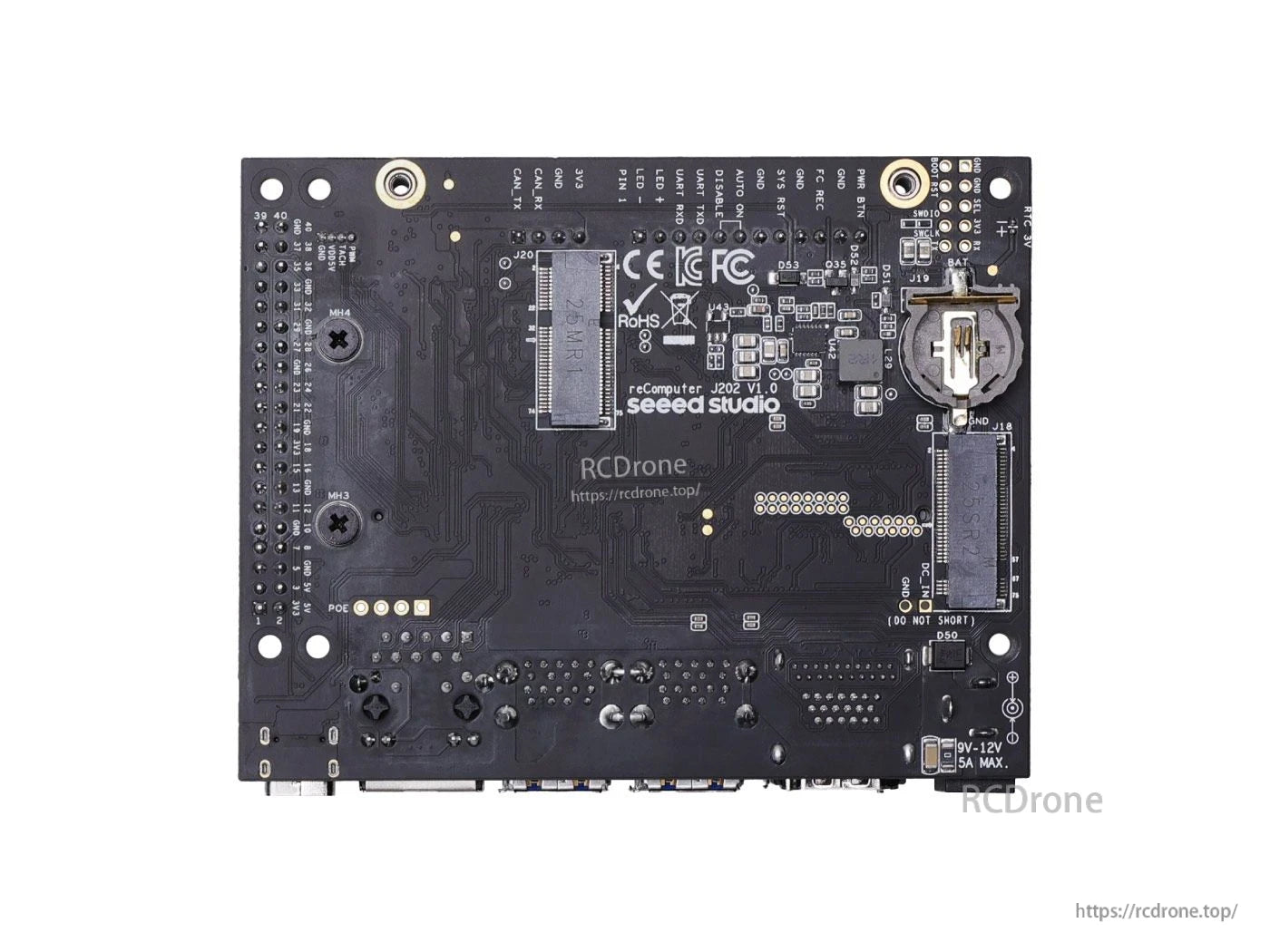

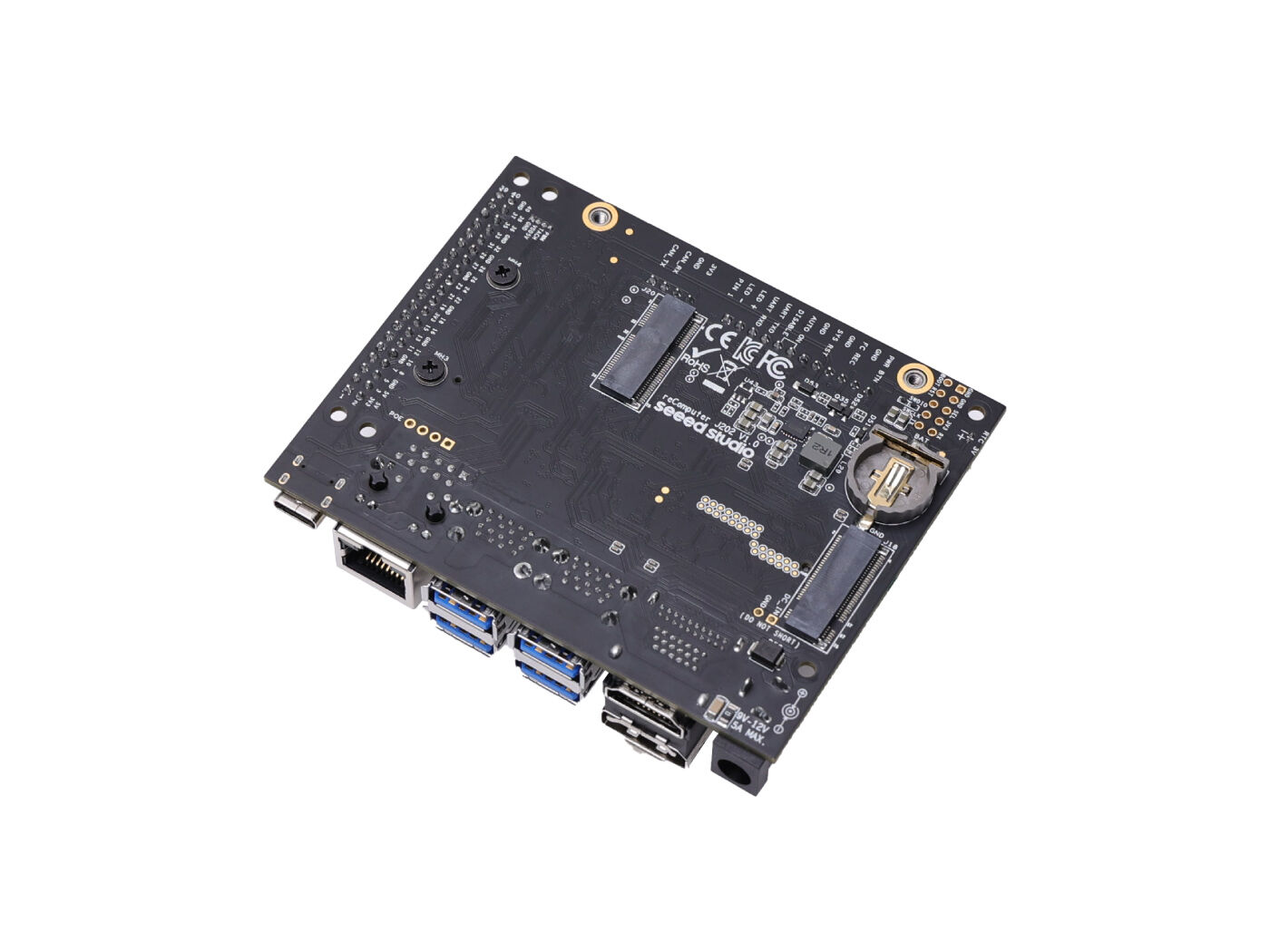

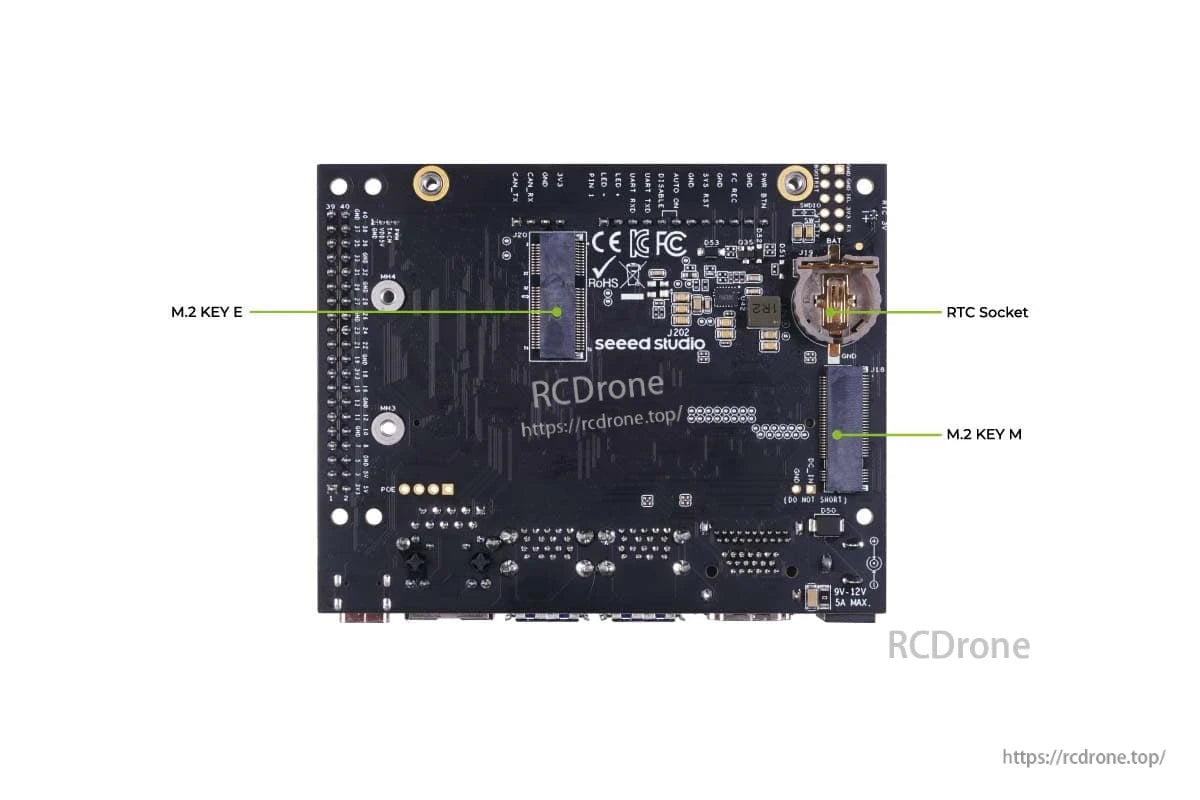

برد حامل J202 شامل M.2 KEY E، M.2 KEY M، سوکت RTC، چندین کانکتور، برندینگ Seed Studio و علائم انطباق است.
