ماژول گیرنده ویدیوی دیجیتال FPV SKYZONE SteadyDigital 10 PRO 5.8G، HDMI 2.0، پشتیبانی از SD تا ۱ ترابایت
ماژول گیرنده ویدیوی دیجیتال FPV SKYZONE SteadyDigital 10 PRO 5.8G، HDMI 2.0، پشتیبانی از SD تا ۱ ترابایت
SkyZone
در دسترس بودن پیکاپ بارگیری نشد
بررسی

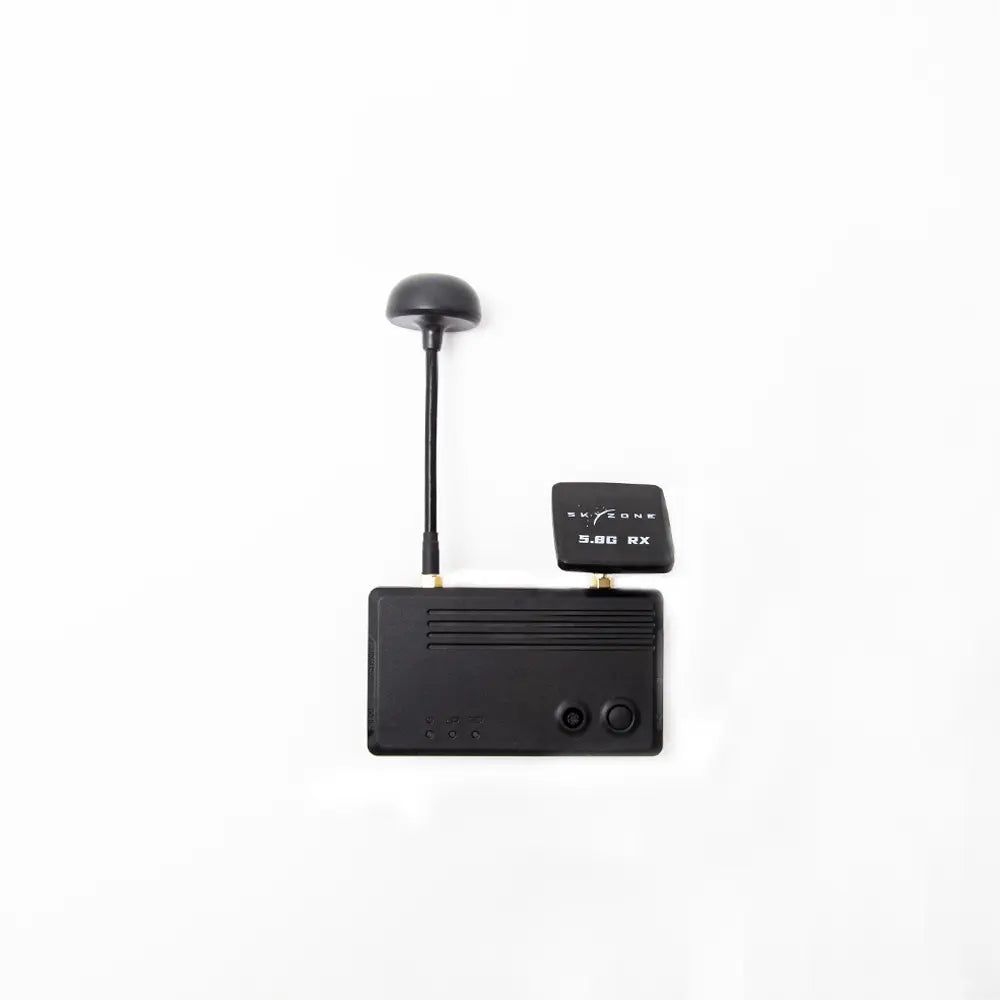

SKYZONE ماژول گیرنده ویدئویی دیجیتال SteadyDigital 10 PRO 5.8G VRX برای دریافت ویدئو HD پایدار با خروجی HDMI طراحی شده است که امکان اتصال به عینکها، مانیتورها یا نمایشگرهای تلویزیون/کامپیوتر را فراهم میکند. این ماژول بر اساس اکوسیستم دیجیتال ArtLynk HD ساخته شده و از ضبط در زمین بر روی کارت SD (TF) پشتیبانی میکند.
ویژگیهای کلیدی
- سیستم دیجیتال ArtLynk (داخل آن آرتوسین) با پشتیبانی KAP
- خروجی HDMI (HDMI 2.0)
- کیفیت HD: 1080p 60fps
- پشتیبانی از Betaflight و اطلاعات INAV OSD برای نمایش دادههای پرواز در زمان واقعی
- اسلات کارت SD (کارت TF) برای ضبط زمینی؛ پشتیبانی تا 1TB
- گیرنده دو آنتنه (پایه آنتن SMA)
- دکمه ناوبری پنجگانه برای تنظیمات سریع؛ نشانگر سه رنگ برای وضعیت در زمان واقعی
- 1/4" سوراخ نصب پیچ؛ براکت آویزان
- طراحی خنککننده: فن وورتکس 13,000 RPM و بالههای هیت سینک CNC با مساحت بزرگ؛ دماهای محیطی بیرونی تا 40C
مشخصات
| مدل | SteadyDigital 10 PRO VRX |
| فرکانس ارتباطی | 5.725-5.850GHz |
| عرض باند ارتباطی | 5MHz |
| HDMI | HDMI 2.0 |
| نوع-C | بهروزرسانی نرمافزار |
| ورودی برق | 8-30V |
| اسلات کارت SD | پشتیبانی تا 1TB |
| وزن محصول | 80.1g |
| ابعاد محصول | 104.5*16.5*59mm |
| دمای محیط عملیاتی | تا 40C |
| سرعت فن | 13,000 RPM |
مشخصات آنتن قارچی
| قطبش | LHCP |
| پهنای باند | 5.725-5.850GHz |
| گین متوسط | 3.71dBi |
| امپدانس ورودی | 50 |
| VSWR | ≤1.5 |
| کانکتور آنتن | SMA-1 |
| وزن محصول | 16 گرم |
| ابعاد محصول | 100+26 میلیمتر |

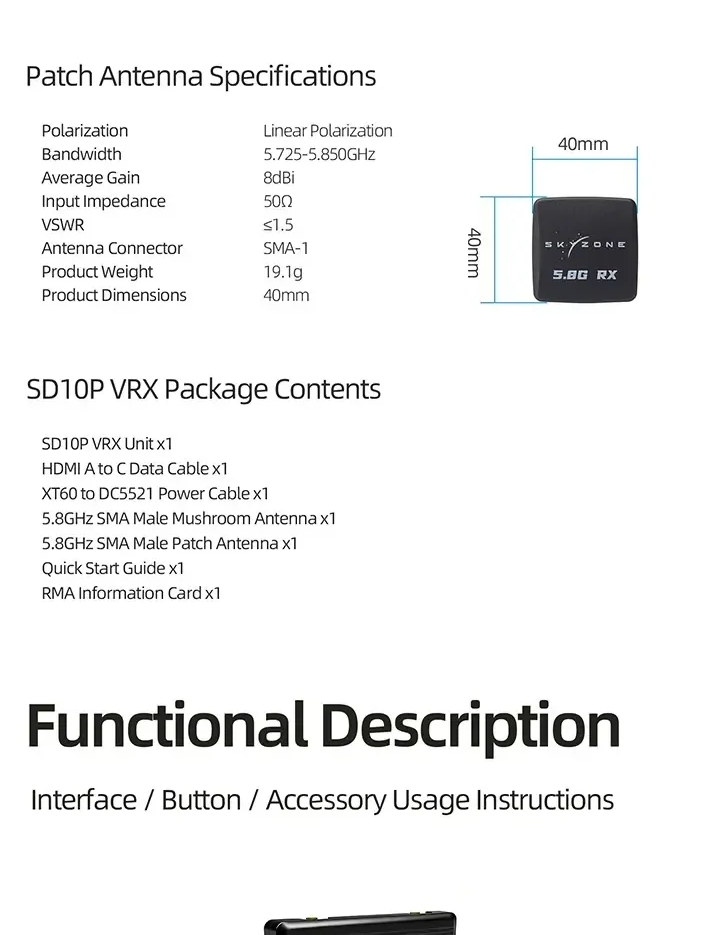

مشخصات آنتن پچ
| قطبش | قطبش خطی |
| پهنای باند | 5.725-5.850 گیگاهرتز |
| گین متوسط | 8dBi |
| امپدانس ورودی | 50 |
| VSWR | ≤1.5 |
| کانکتور آنتن | SMA-1 |
| وزن محصول | 19.1g |
| ابعاد محصول | 40mm |

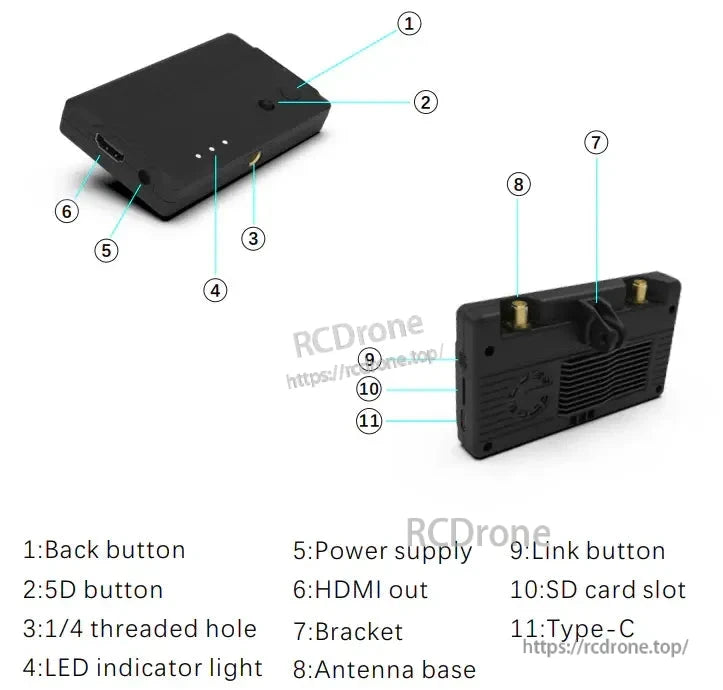

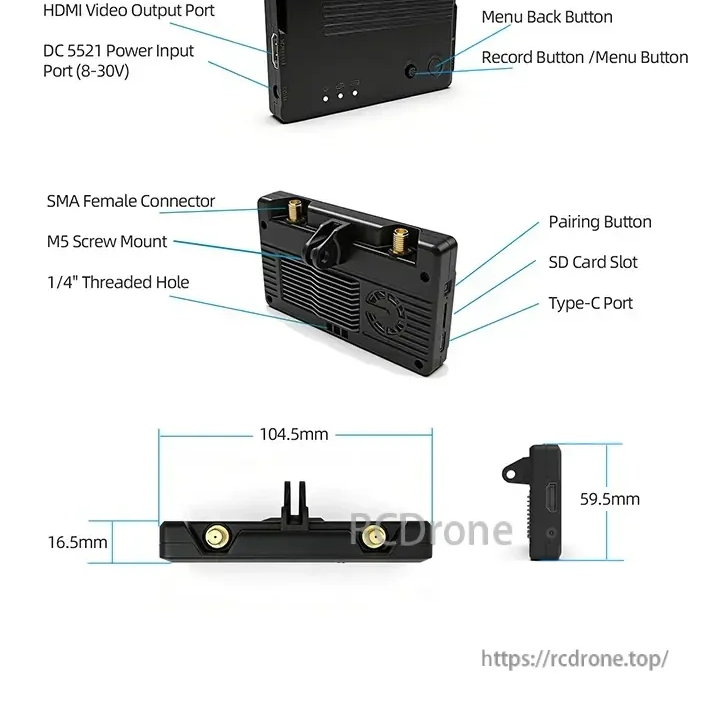

رابط / کنترلها

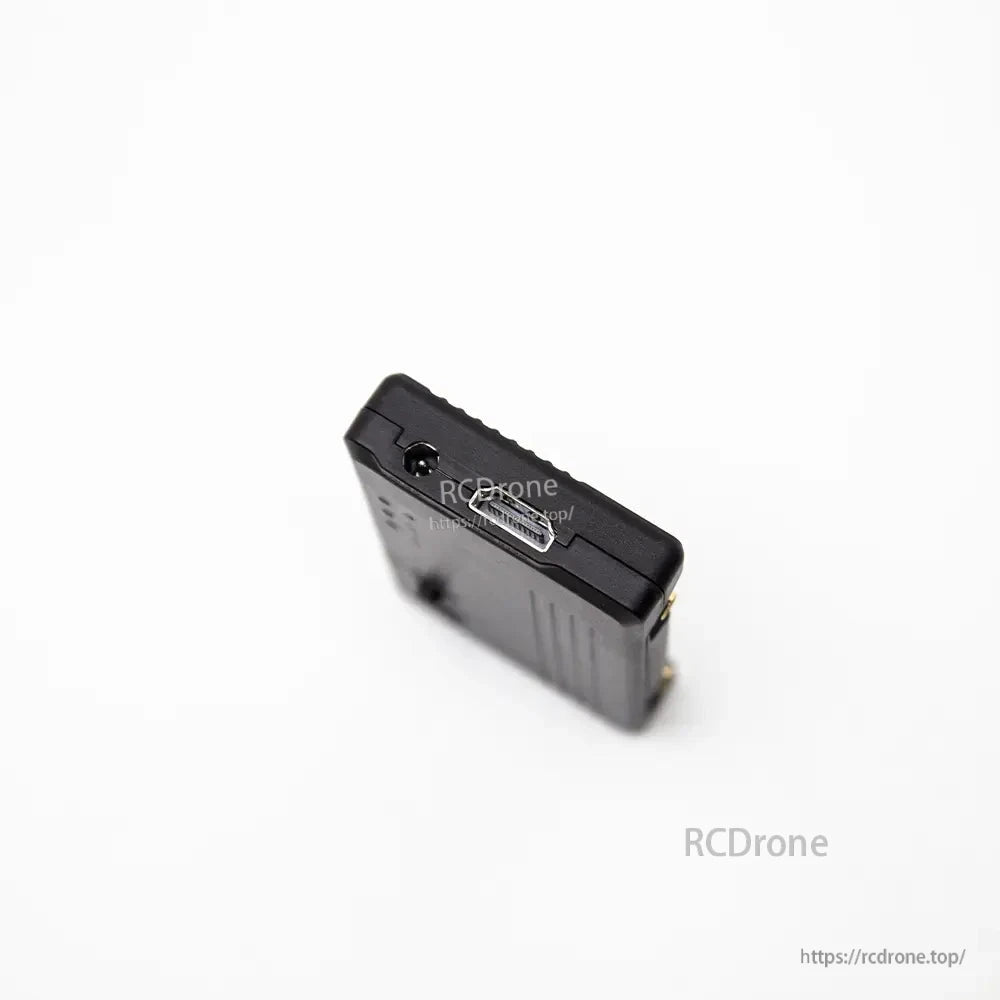

- پورت خروجی ویدئو HDMI
- پورت ورودی برق DC 5521 (8-30V)
- دکمه بازگشت به منو
- دکمه ضبط / دکمه منو
- دکمه جفتسازی (دکمه لینک)
- اسلات کارت SD
- پورت Type-C

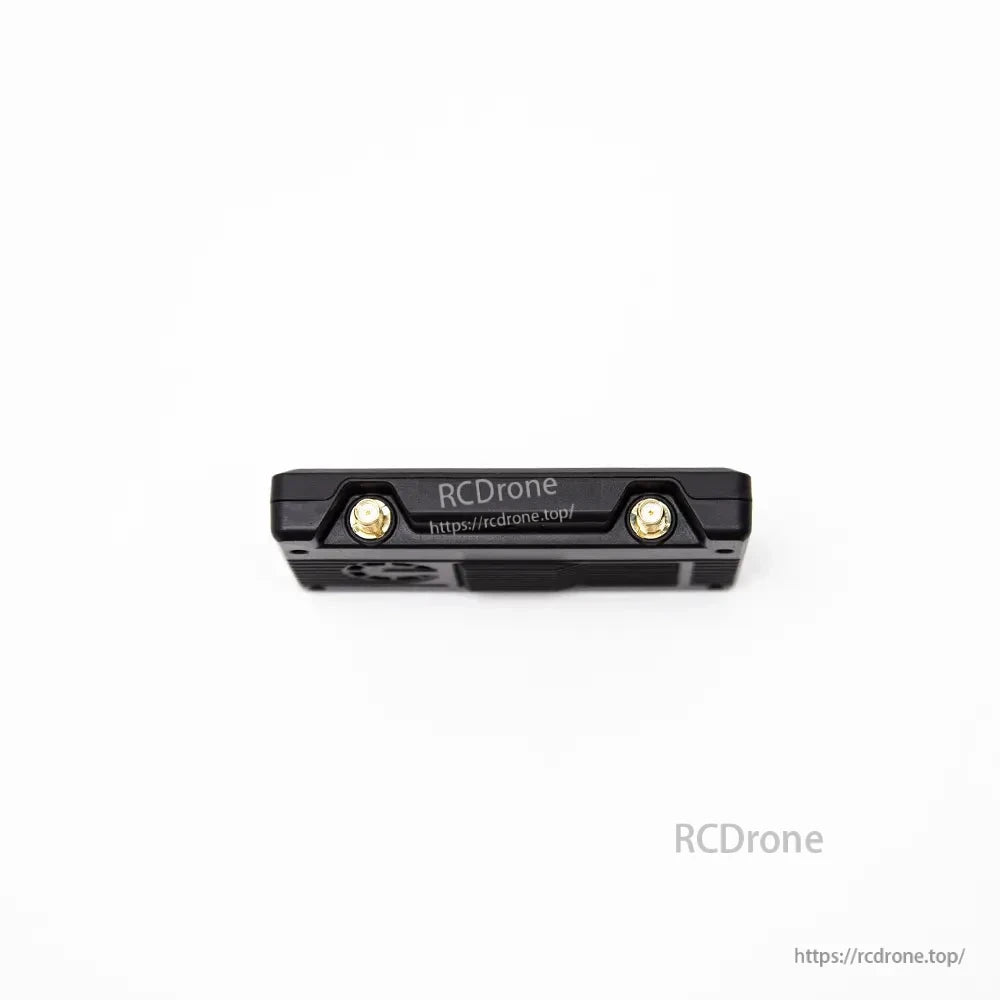

- کانکتورهای SMA زن (ورودیهای آنتن دوگانه)
- 1/4" سوراخ رزوهدار
- M5 پایه پیچ
- چراغ نشانگر LED

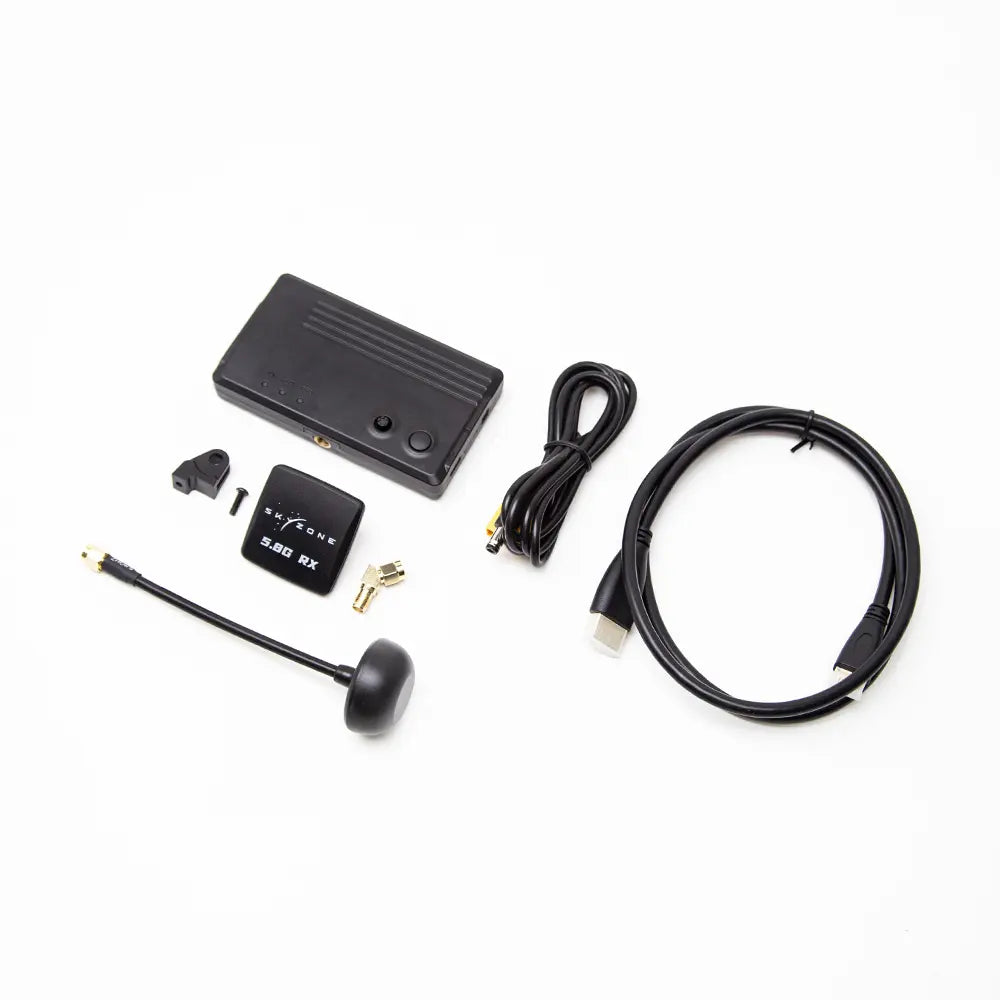

محتویات موجود
- واحد SD10P VRX x1
- کابل داده HDMI A به C x1
- کابل برق XT60 به DC5521 x1
- آنتن قارچی SMA نر 5.8GHz x1
- 5.8GHz SMA Male Patch Antenna x1
- راهنمای شروع سریع x1
- کارت اطلاعات RMA x1
کاربردها
- گیرنده ایستگاه زمینی FPV با خروجی HDMI به عینکها یا نمایشگرهای خارجی
- ضبط DVR در زمین از طریق کارت SD (TF)
برای راهاندازی یا پشتیبانی پس از فروش، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.
جزئیات

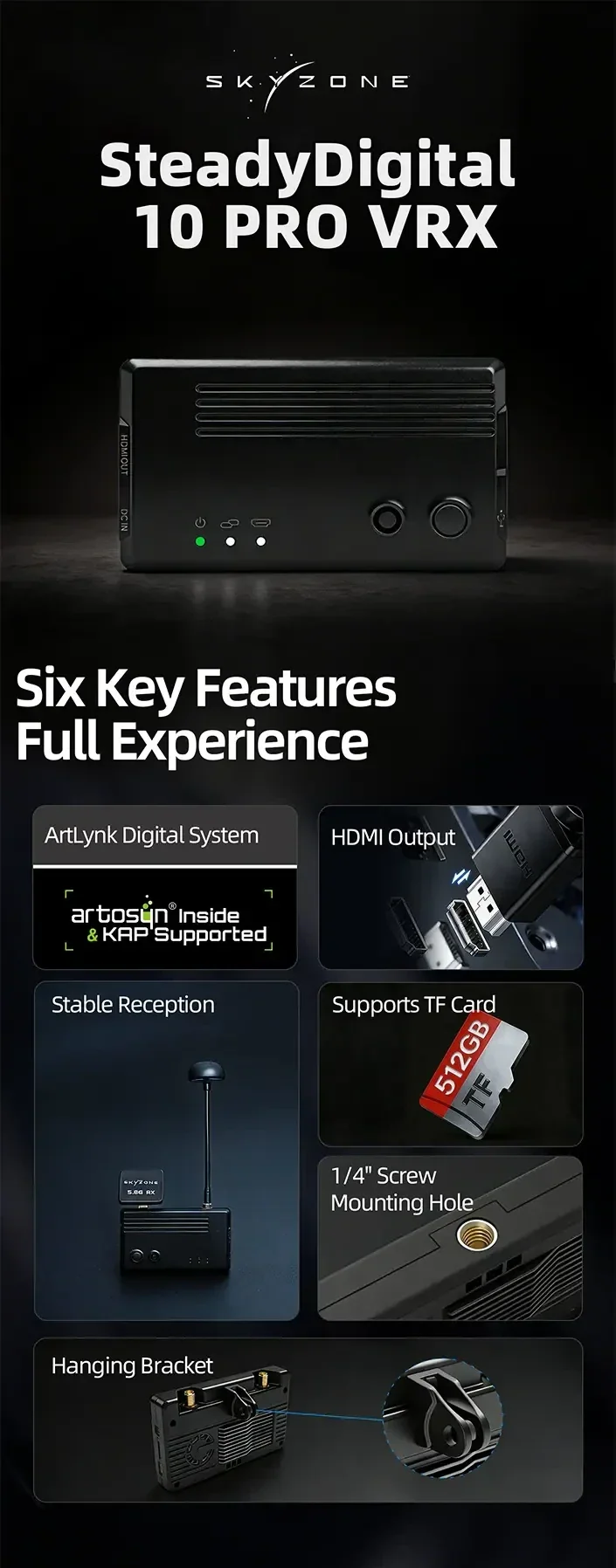

خروجی HDMI، ضبط داخلی به کارت TF (SD) و کنترلهای دسترسی سریع، ساخت یک ایستگاه زمینی دیجیتال FPV جمع و جور را آسان میکند.

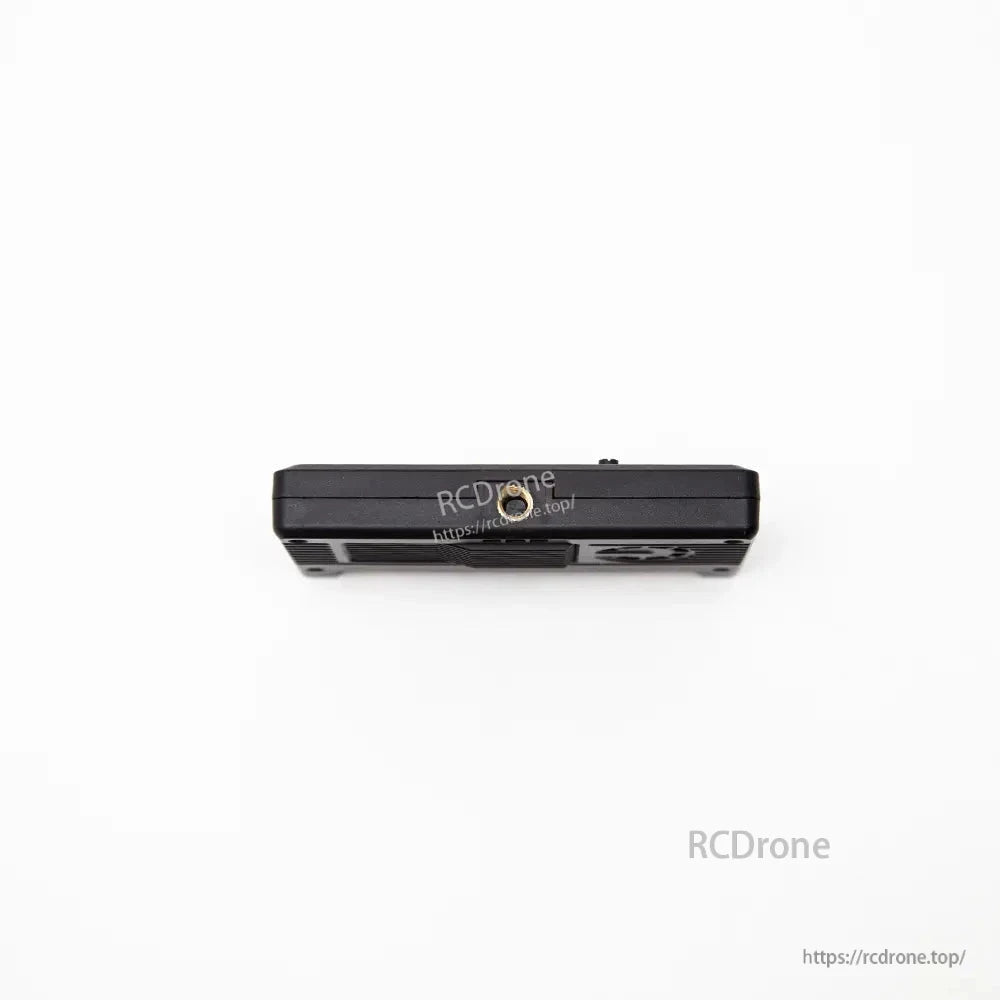

ساخته شده برای اکوسیستم دیجیتال ArtLynk HD، با خروجی HDMI برای عینکها یا نمایشگرهای خارجی به همراه یک نقطه نصب با رزوه 1/4 اینچ.
از طریق HDMI به عینکهای SKYZONE، عینکهای شخص ثالث، مانیتورها یا نمایشگرهای تلویزیون/کامپیوتر متصل شوید تا یک تنظیمات مشاهده انعطافپذیر داشته باشید.

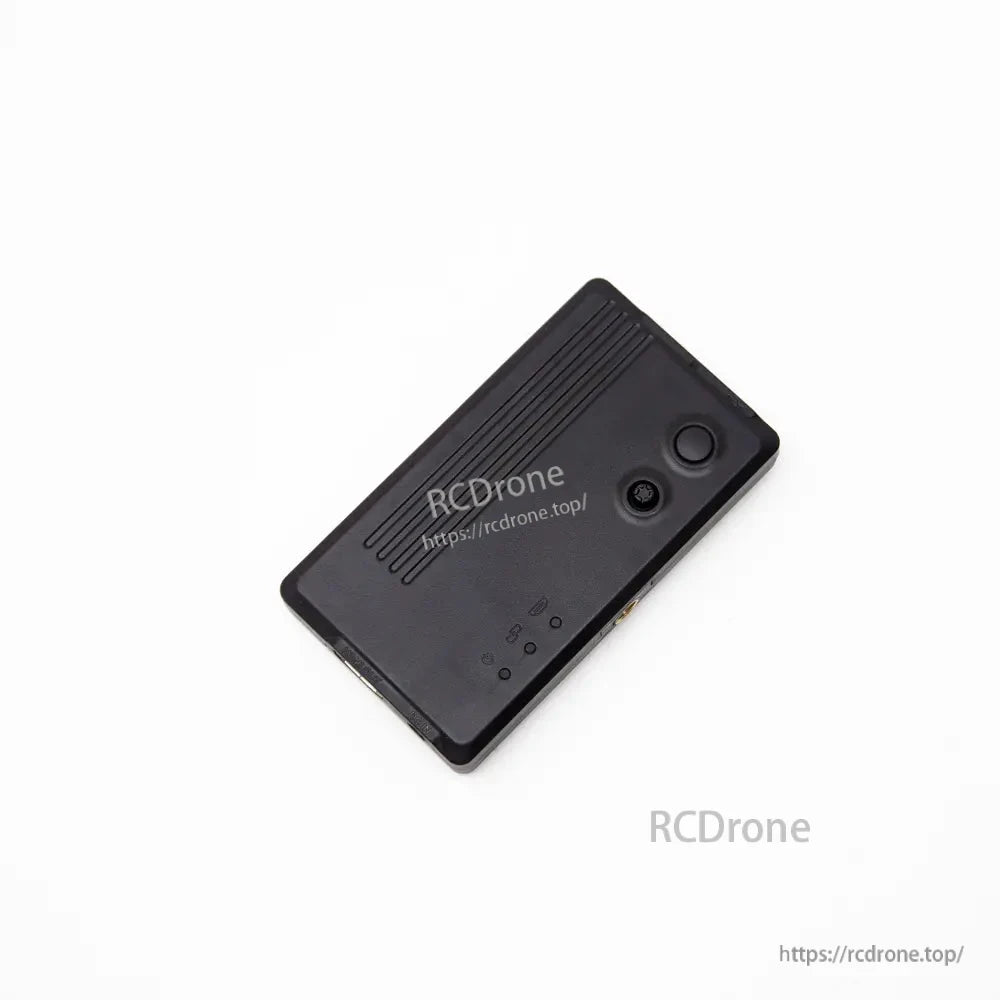

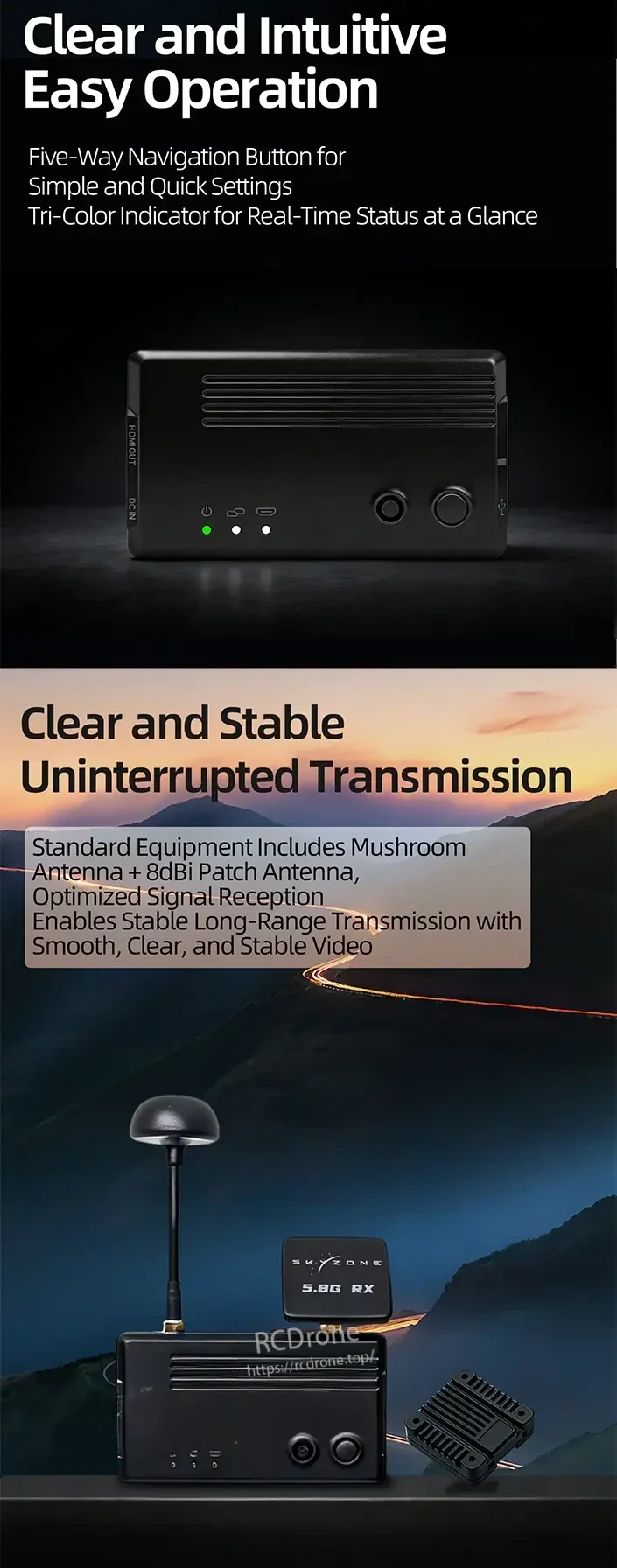

دکمه ناوبری پنجراه و چراغ وضعیت سهرنگ عملیات منو و وضعیت گیرنده را در میدان ساده نگه میدارد.

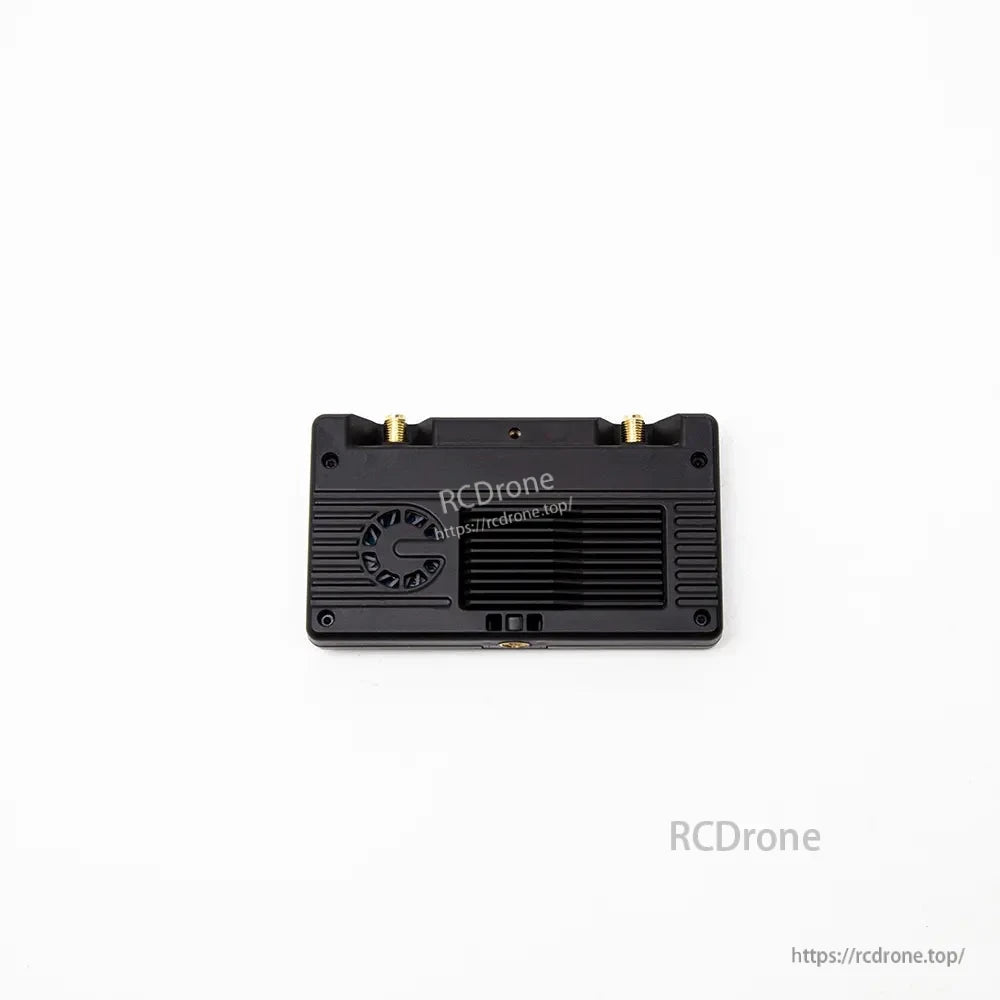

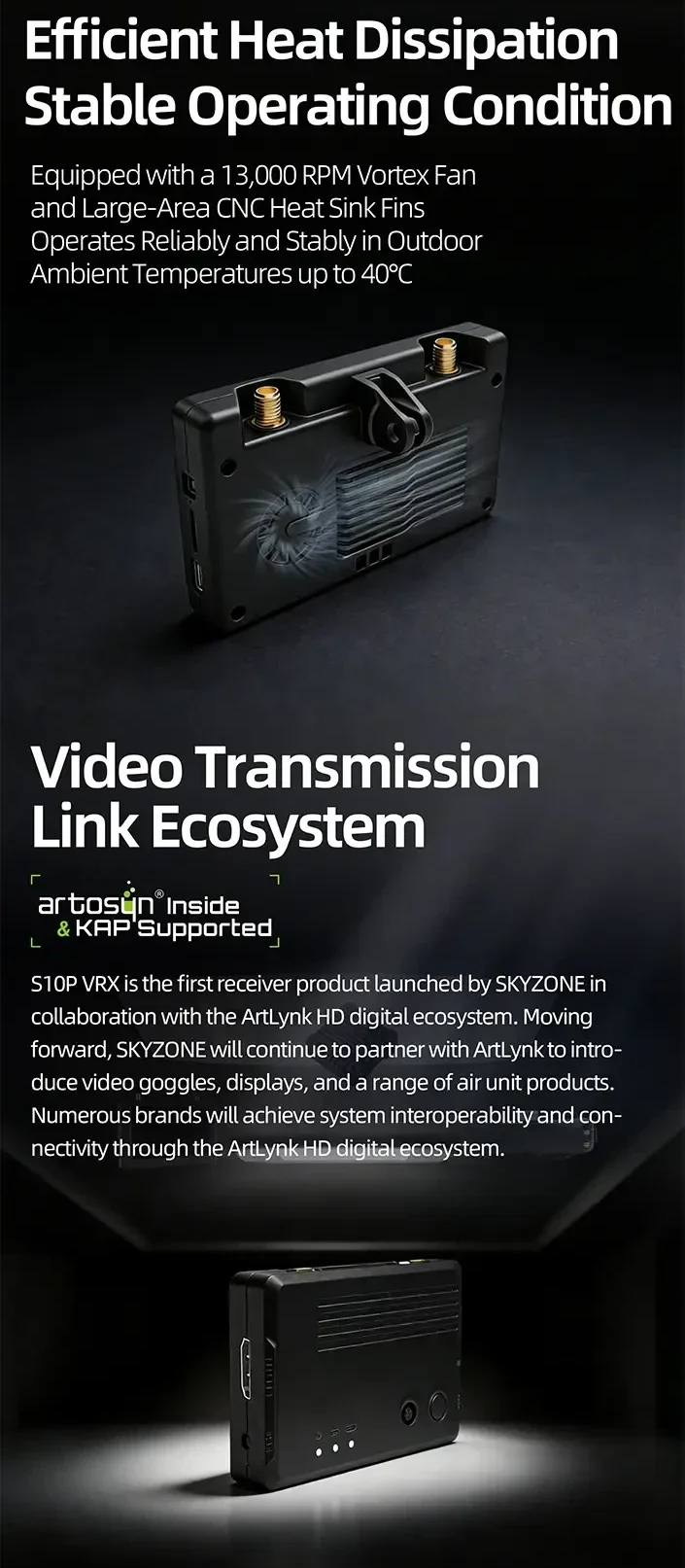

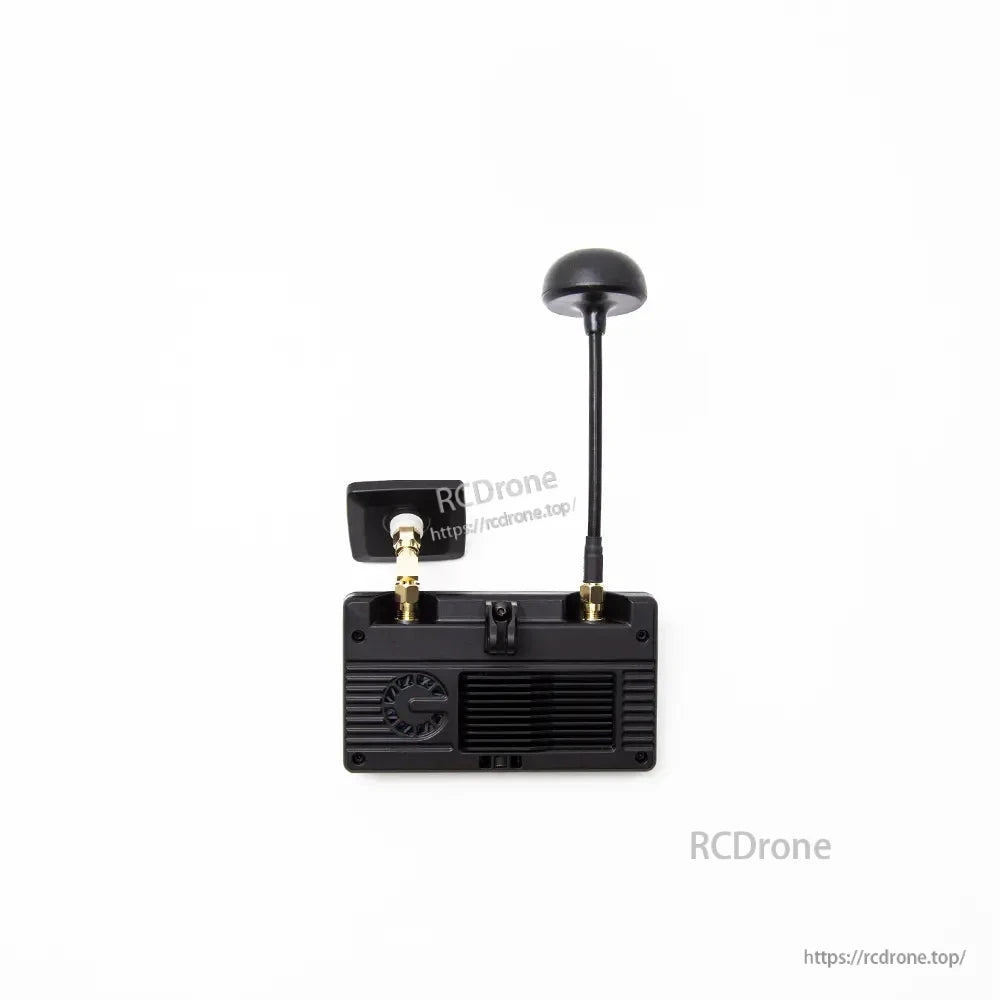

خنککنندگی فعال با فن گردابی و بالههای هیتسینک از عملکرد پایدار در طول جلسات طولانی در فضای باز پشتیبانی میکند.

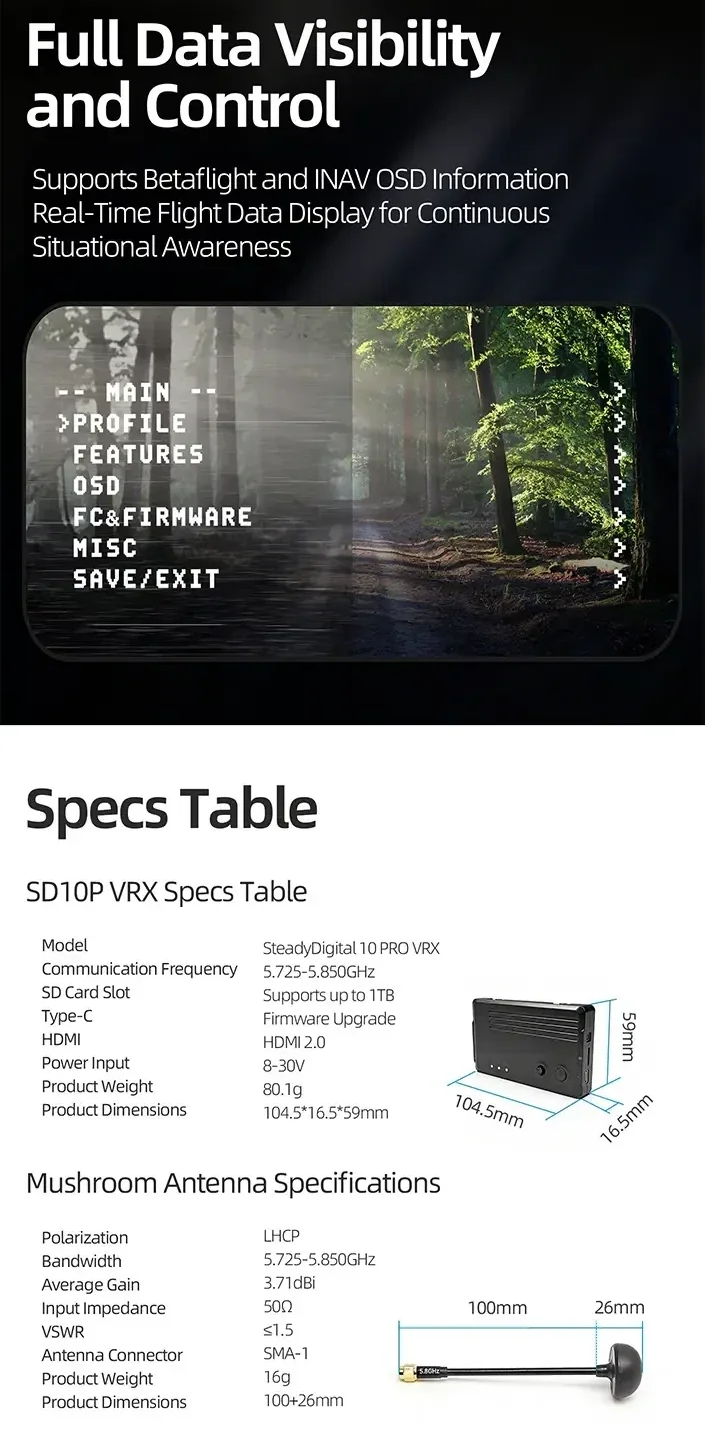

مشخصات کلیدی و جزئیات آنتن قارچی موجود برای بررسیهای سریع سازگاری خلاصه شده است.
محتویات بسته شامل ماژول گیرنده، کابل HDMI، کابل برق، آنتن قارچی آنتن patch, و راهنماهای چاپی است.

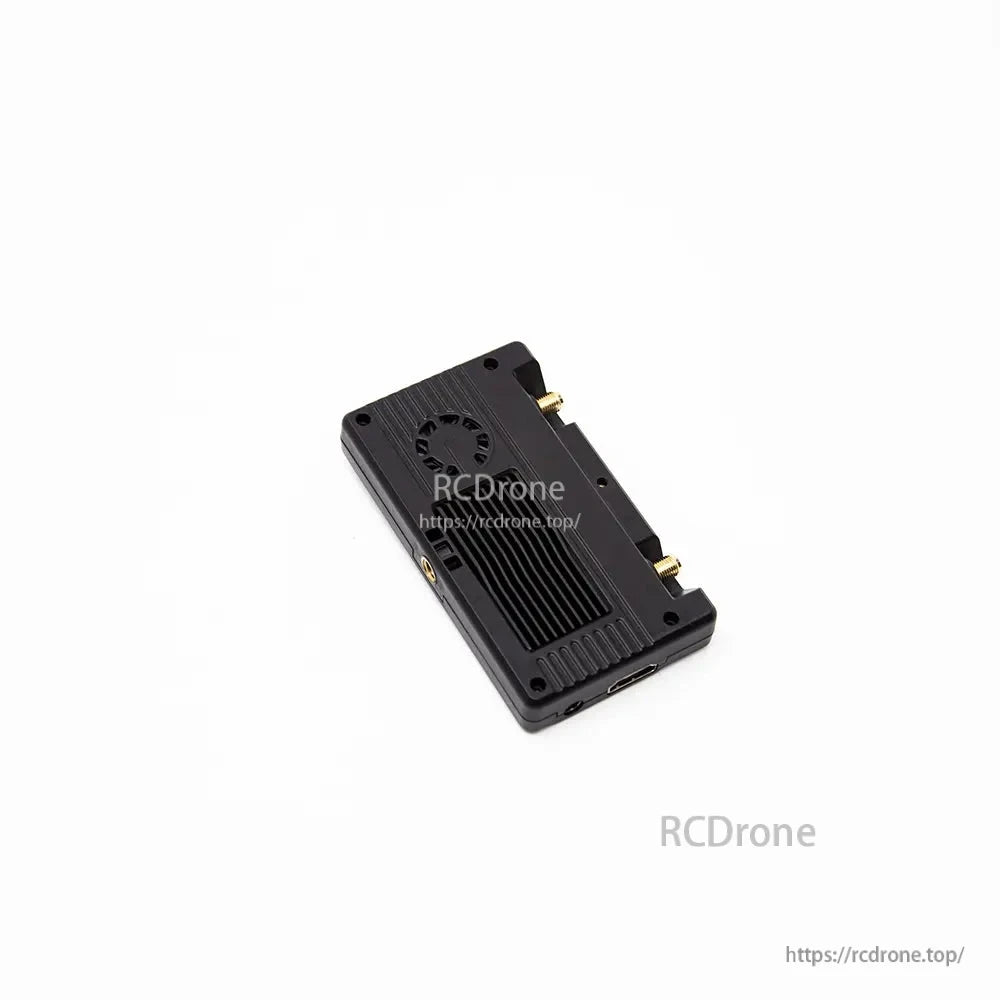

ابعاد جمع و جور و پورتهای بهوضوح برچسبگذاری شده به نصب تمیز و مسیر یابی کابل در یک میز یا تنظیمات میدانی کمک میکند.
