فرستنده ویدیویی SKYZONE VT6550 CNC 6.5G 4W با فن، کنترل IRC/دکمه، MMCX، ولتاژ ۹ تا ۳۶ ولت
فرستنده ویدیویی SKYZONE VT6550 CNC 6.5G 4W با فن، کنترل IRC/دکمه، MMCX، ولتاژ ۹ تا ۳۶ ولت
SkyZone
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی

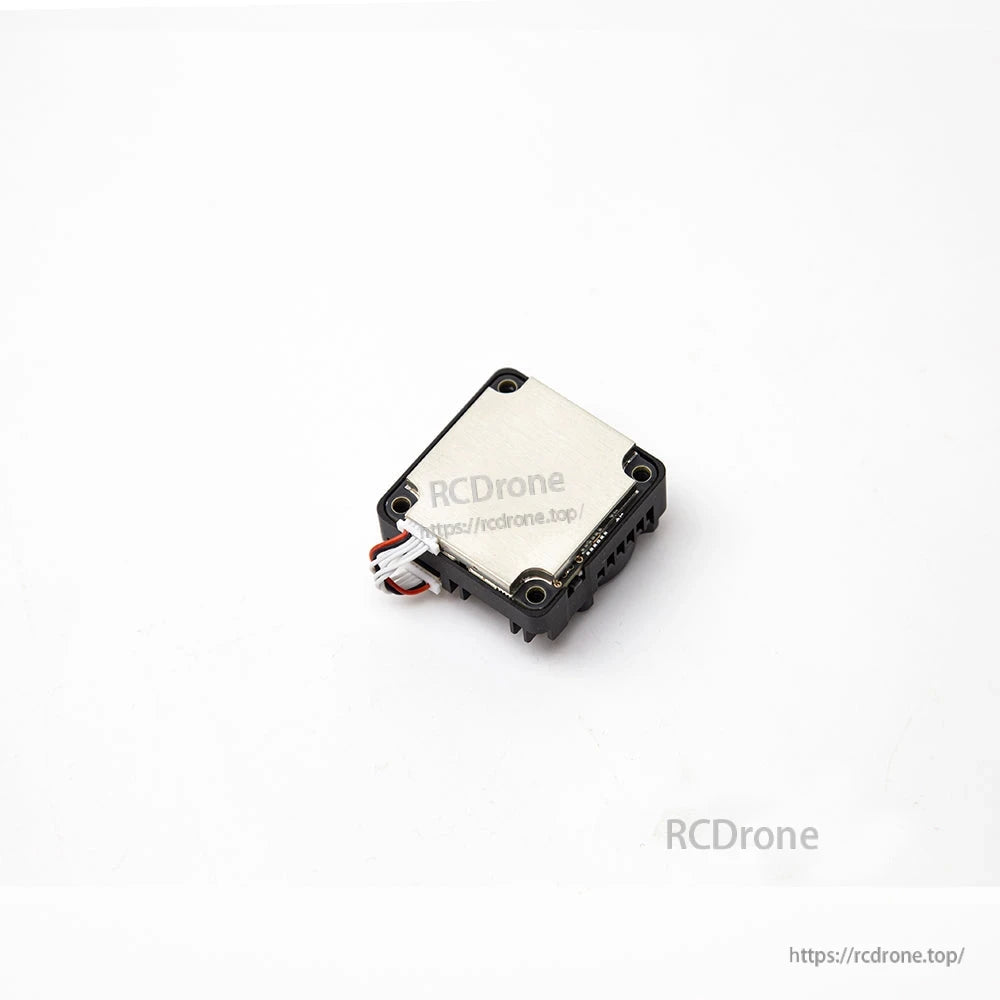

SKYZONE VT6550 یک فرستنده ویدئویی (VTX) 6.5G با قدرت 4W است که با یک کیس CNC و فن خنککننده برای انتقال ویدئوی FPV پایدار ساخته شده است. این دستگاه از پوشش فرکانسی 6.0G/6.6G از طریق باندها و کانالهای متعدد پشتیبانی میکند و میتوان آن را با یک آنتن قارچی 6.5G استفاده کرد.
ویژگیهای کلیدی

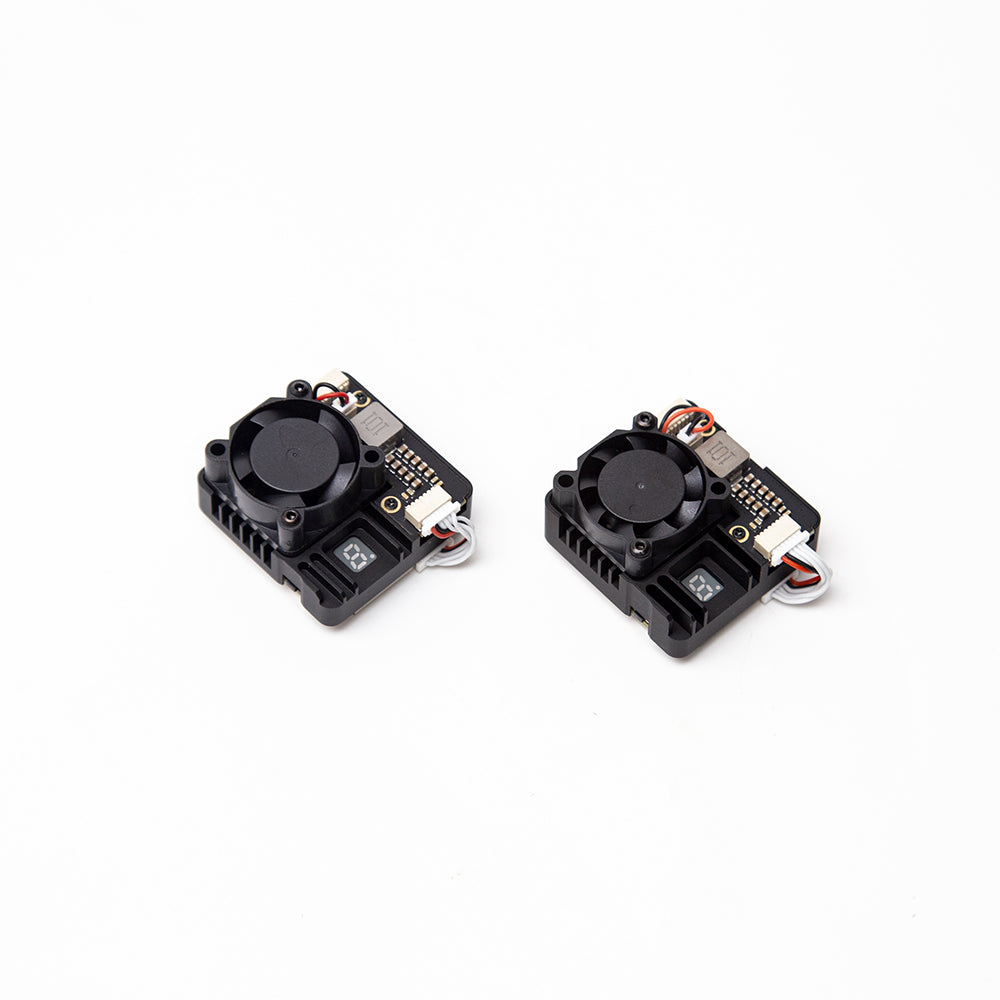

- کیس CNC با خنککننده فن
- پشتیبانی از فرکانس 6.0G/6.6G (چند باند، چند کانال)

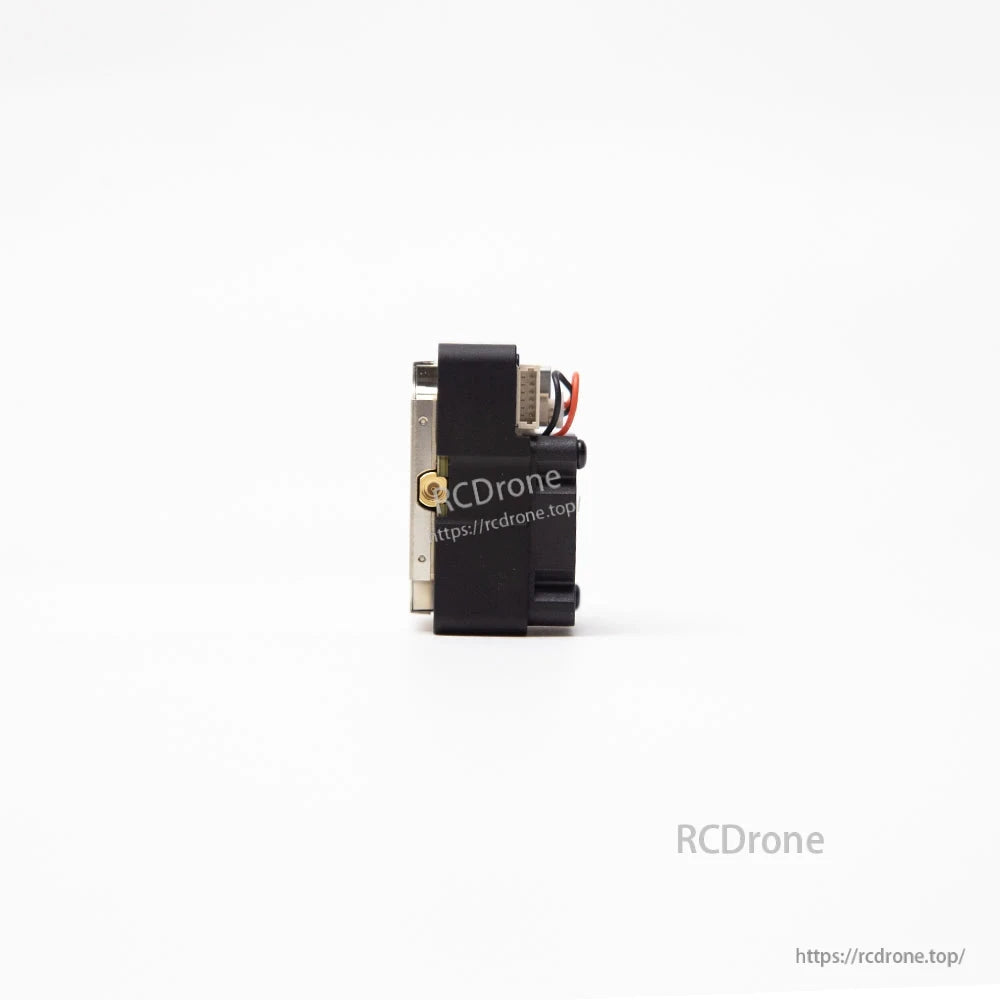

- پورت آنتن MMCX
- ولتاژ ورودی وسیع: 9~36V
- کنترل: IRC / کنترل دکمهای

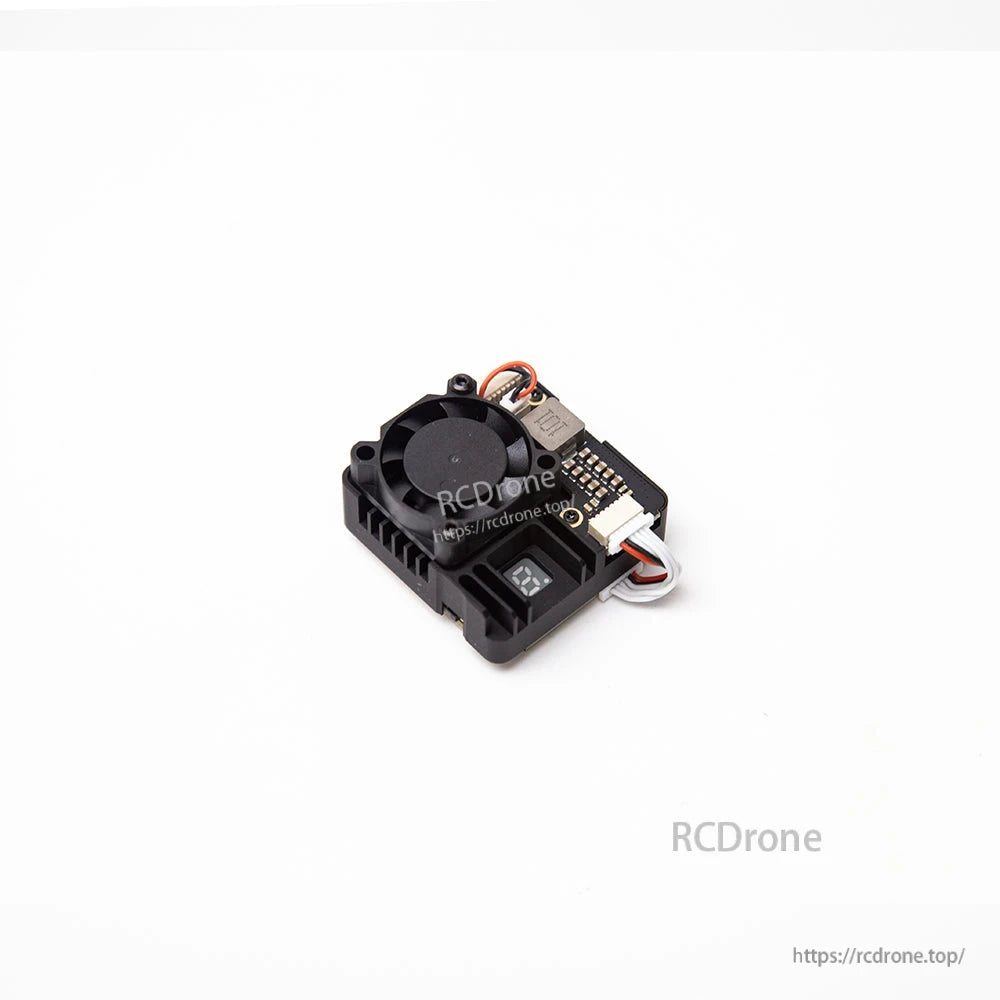

- نمایشگر بخش LED

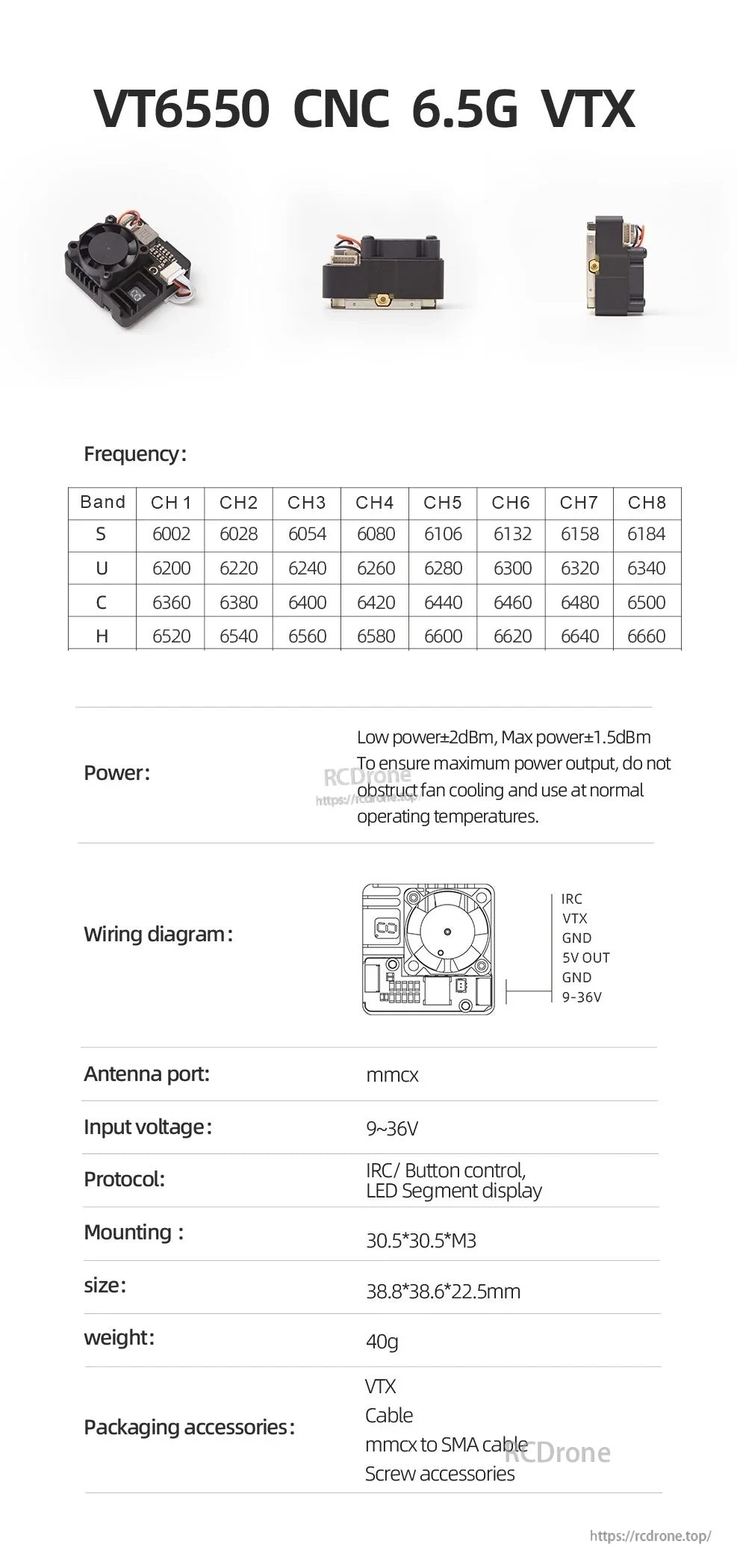

مشخصات
VT6550 CNC 6.5G VTX
| پورت آنتن | mmcx |
| ولتاژ ورودی | 9~36V |
| پروتکل | IRC / کنترل دکمهای |
| نمایشگر | نمایشگر بخش LED |
| نصب | 30.5*30.5*M3 |
| اندازه | 38.8*38.۶*۲۲.۵میلیمتر |
| وزن | ۴۰گرم |
| یادداشت تحمل توان | توان کم ±۲dBm، حداکثر توان ±۱.5dBm |
جدول کانال/فرکانس (مگاهرتز)
| باند | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
|---|---|---|---|---|---|---|---|---|
| S | 6002 | 6028 | 6054 | 6080 | 6106 | 6132 | 6158 | 6184 |
| U | 6200 | 6220 | 6240 | 6260 | 6280 | 6300 | 6320 | 6340 |
| C | 6360 | 6380 | 6400 | 6420 | 6440 | 6460 | 6480 | 6500 |
| H | 6520 | 6540 | 6560 | 6580 | 6600 | 6620 | 6640 | 6660 |
سیمکشی / پدها (طبق برچسبها)
| برچسبهای پد | IRC، VTX، GND، 5V OUT، GND، 9-36V |
| یادداشت خنککنندگی | برای اطمینان از حداکثر خروجی توان، از مسدود کردن خنککنندگی فن خودداری کنید و در دماهای عملیاتی نرمال استفاده کنید. |

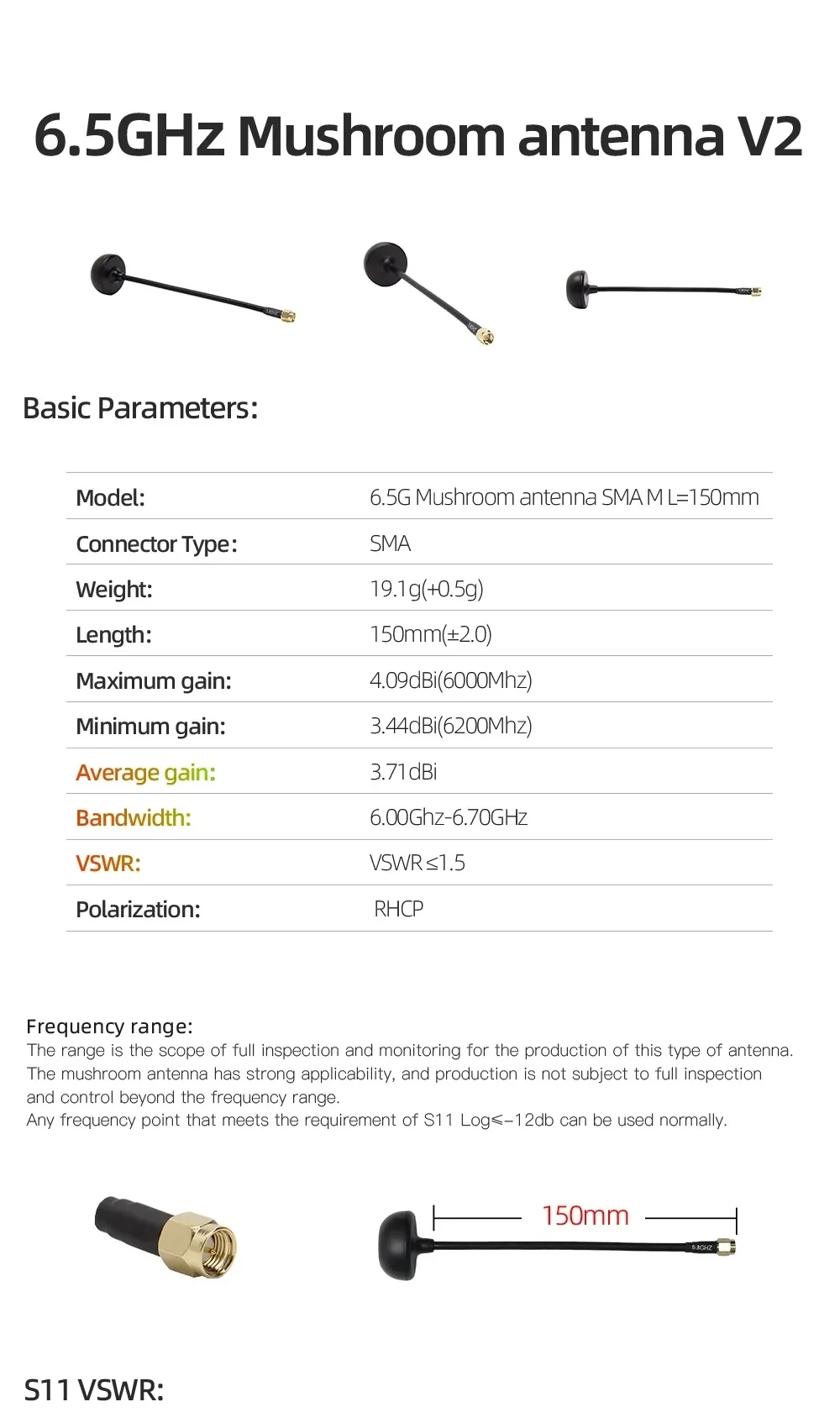

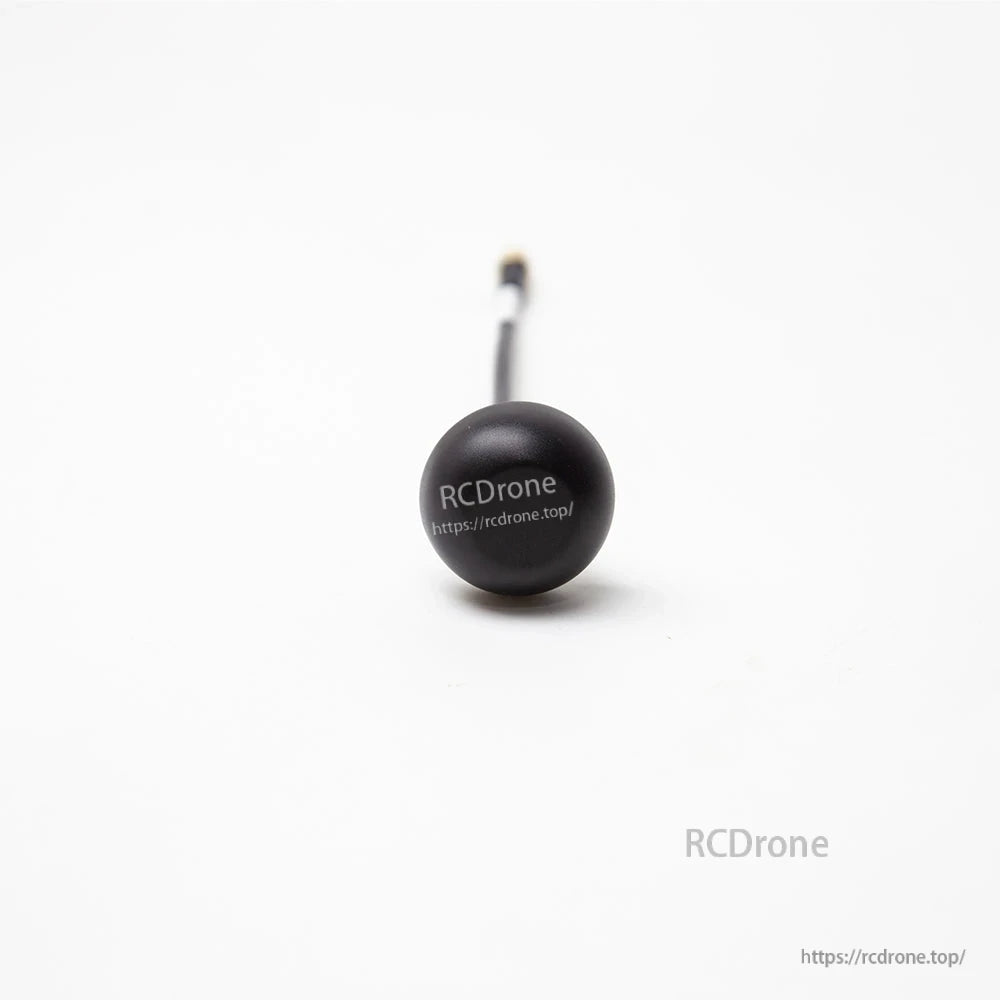

آنتن قارچی سازگار 6.5GHz V2 (مشخصات نشان داده شده)
| مدل | آنتن قارچی 6.5G SMA M L=150mm |
| نوع کانکتور | SMA |
| وزن | 19.1g(+0.5g) |
| طول | 150mm(±2.0) |
| حداکثر بهره | 4.09dBi(6000Mhz) |
| حداقل بهره | 3.44dBi(6200Mhz) |
| بهره متوسط | 3.71dBi |
| پهنای باند | 6.00Ghz-6.70GHz |
| VSWR | VSWR ≤1.5 |
| قطبش | RHCP |
| یادداشت دامنه فرکانس | هر نقطه فرکانسی که نیاز S11 Log<=-12db را برآورده کند، میتواند به طور معمول استفاده شود. |

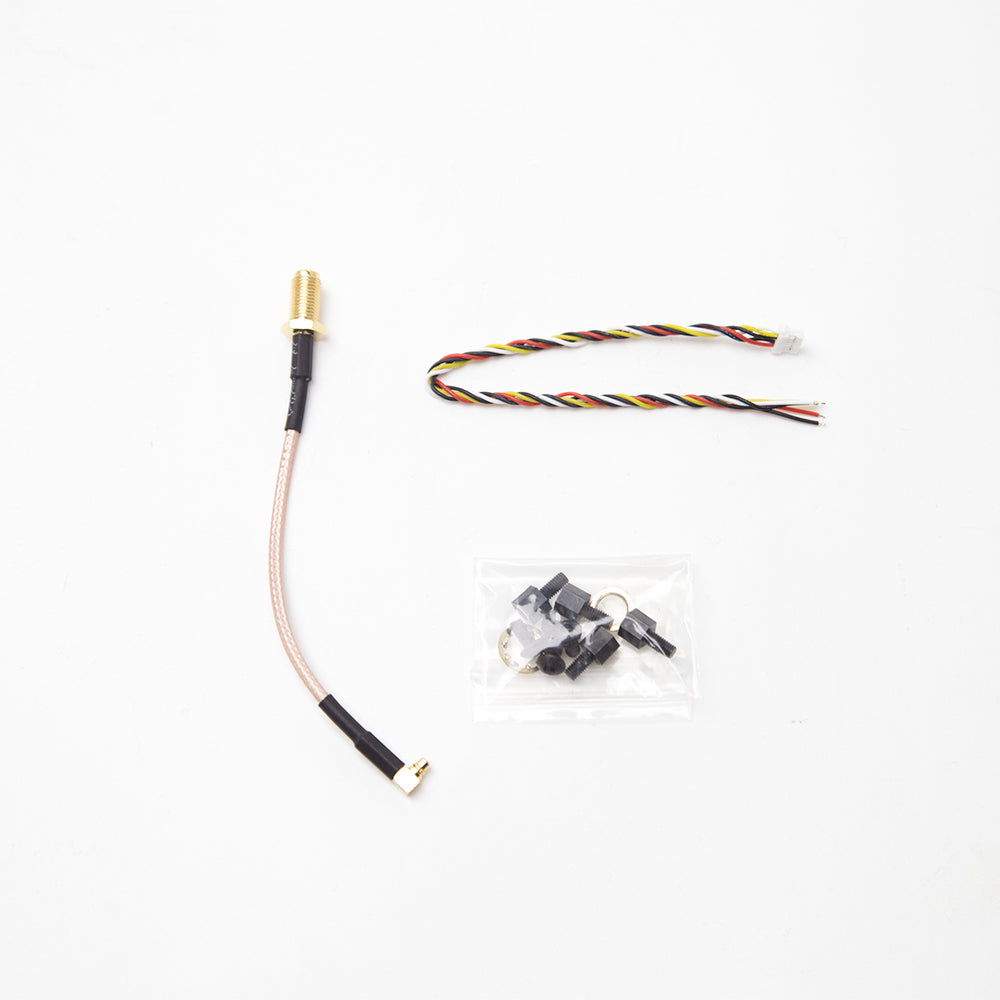

چه چیزی شامل میشود
- VTX
- کابل
- کابل mmcx به SMA کابل
- لوازم جانبی پیچ
کاربردها
- تنظیمات انتقال ویدیو FPV که به گزینههای کانال 6.0G تا 6.6G نیاز دارند
- ساختهایی که به پشتیبانی از ولتاژ ورودی وسیع (9~36V) و خنککننده فعال نیاز دارند
برای سوالات نصب و سازگاری (شامل تطابق آنتن و سیمکشی)، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.
جزئیات

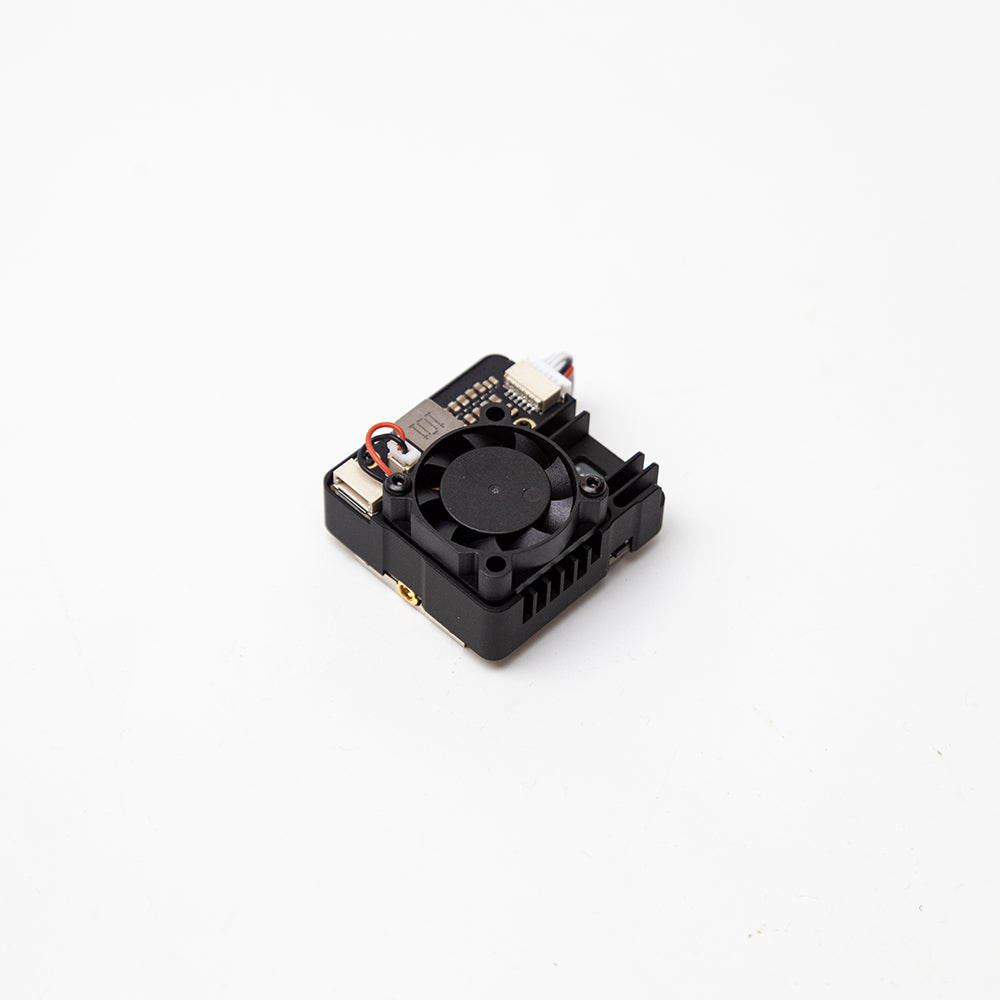

در یک کیس CNC با خنککننده فن فعال ساخته شده است، VT6550 از کانالهای چندباند 6.0–6.6GHz و سیمکشی کنترل ساده IRC/دکمه پشتیبانی میکند.
فرستنده را با یک آنتن قارچی RHCP 6.5GHz آنتن که 6.00–6.70GHz را پوشش میدهد، جفت کنید تا عملکرد باند تطابقی داشته باشید.

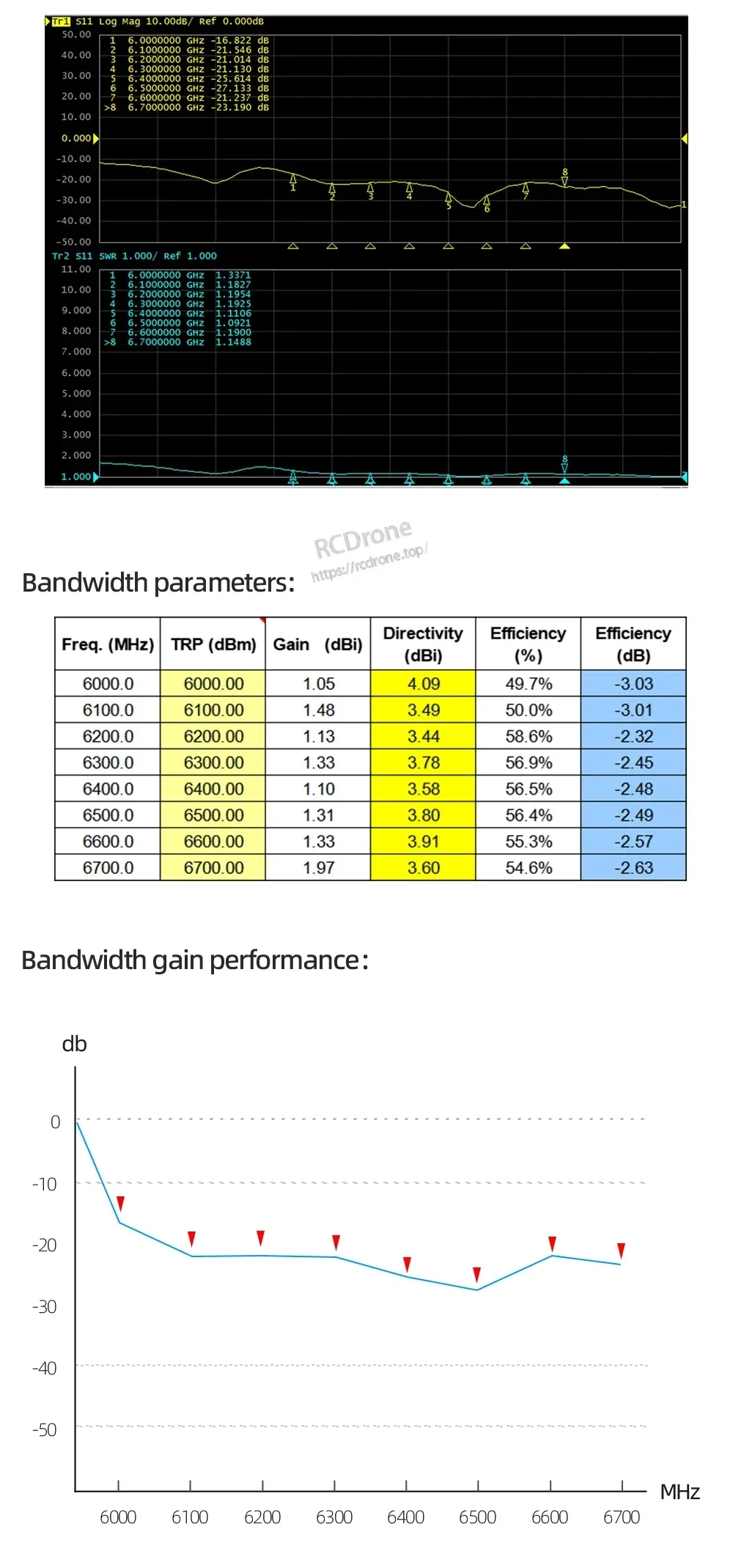

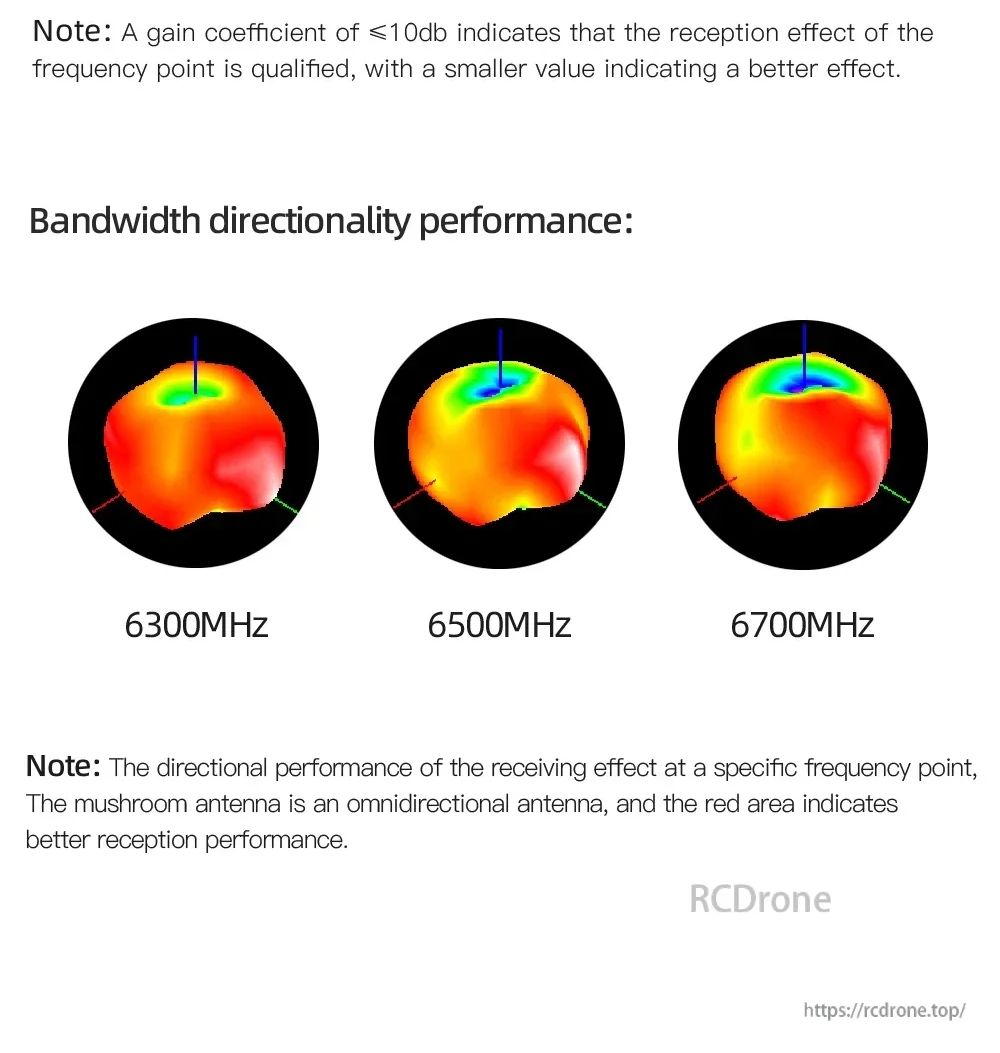

دادههای آزمایشگاهی خلاصهای از عملکرد S11/VSWR و بهره را در محدوده 6.0–6.7GHz ارائه میدهد.
