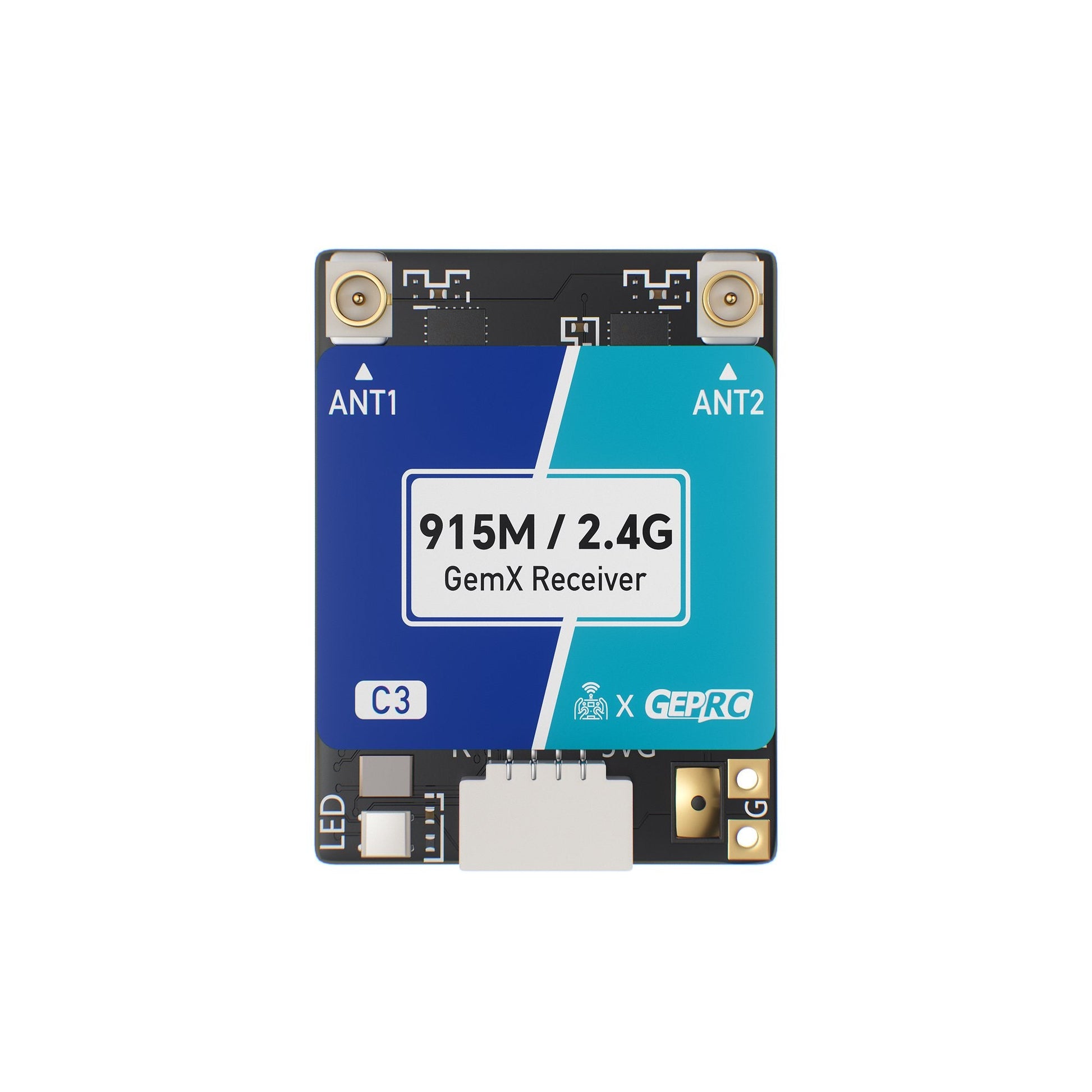

• GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver, GEPRC GemX C3 ELRS 915M/2.4G receiver board with dual u.FL antenna ports labeled ANT1 and ANT2

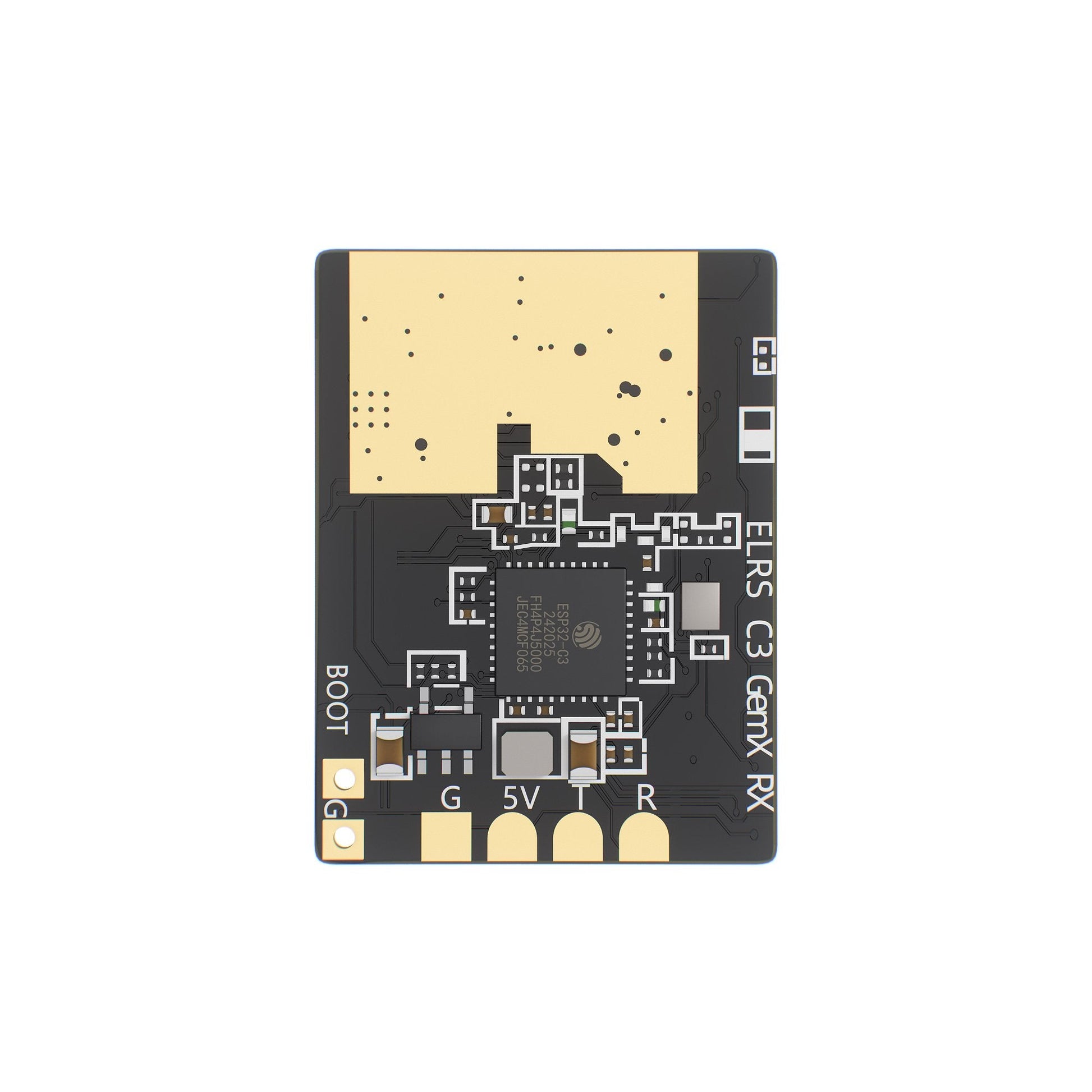

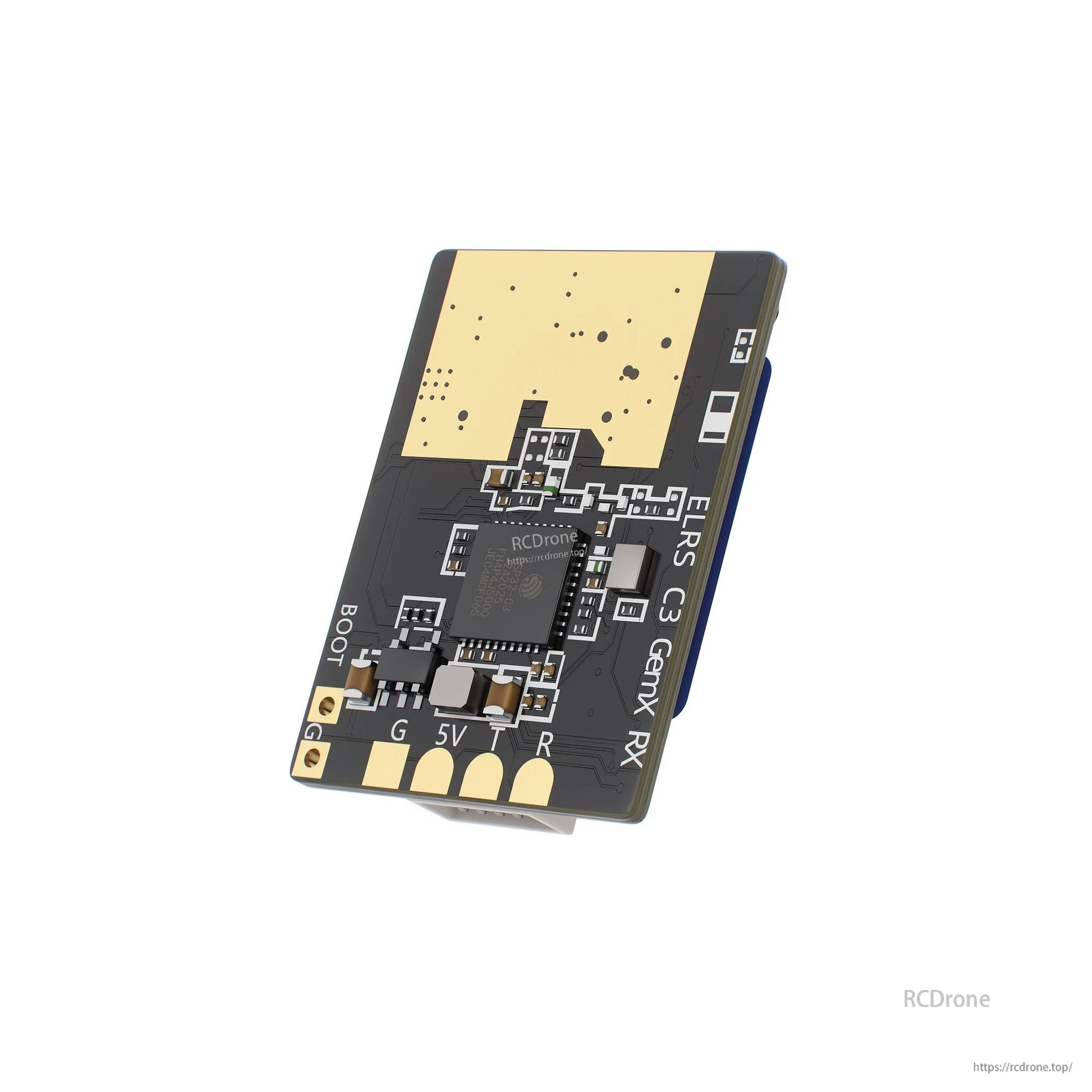

  • GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver, GEPRC ELRS C3 GemX RX receiver PCB with BOOT button, G/5V/T/R solder pads and RF antenna connector

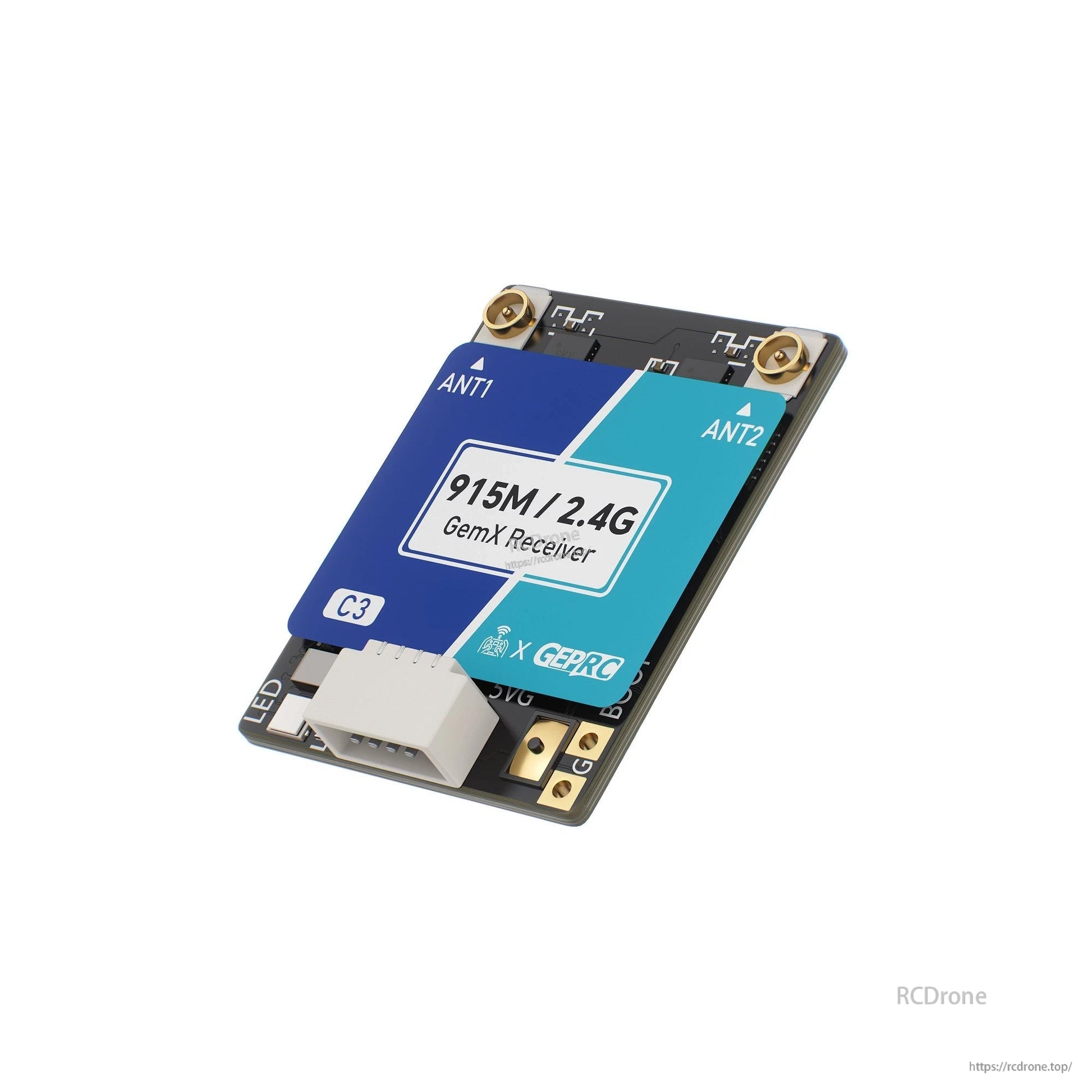

  • GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver, GEPRC 915M/2.4G GemX receiver board with dual ANT1/ANT2 u.FL antenna connectors and white plug socket
  • GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver, GEPRC ELRS C3 Gemini Xrossband receiver PCB with BOOT button and solder pads labeled G, 5V, T and R

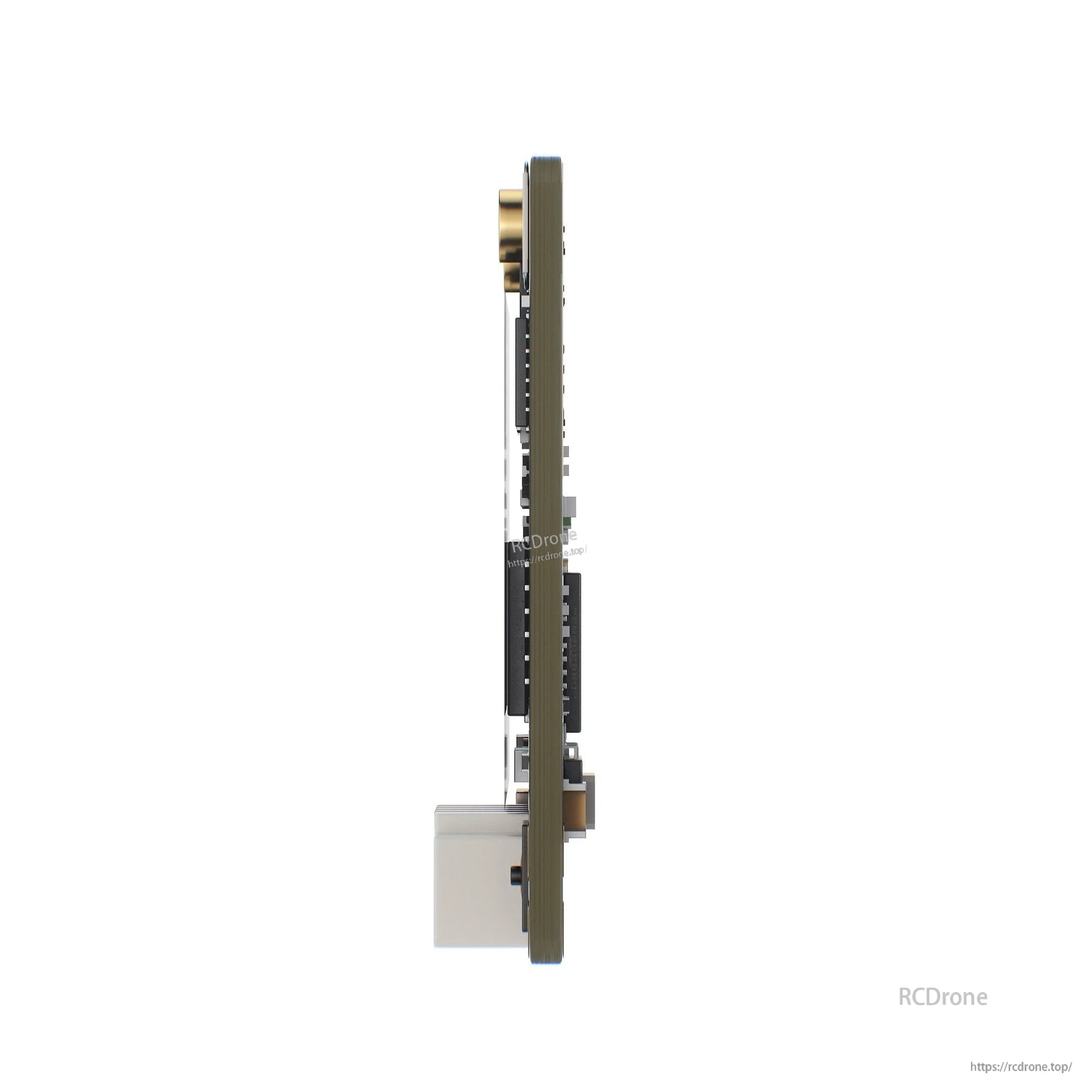

  • GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver, Side view of GEPRC ELRS Gemini Xrossband receiver board with stacked PCB design and pin header connectors
  • GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver, GEPRC ELRS C3 Gemini 915M/2.4G receiver board with two U.FL antenna leads and dual cross antennas
1 6

گیرنده GEPRC ELRS 915M/2.4G C3 Gemini Xrossband، ExpressLRS دو بانده LR1121x2 ESP32-C3

گیرنده GEPRC ELRS 915M/2.4G C3 Gemini Xrossband، ExpressLRS دو بانده LR1121x2 ESP32-C3

GEPRC

$38.99 USD
$38.99 USD
فروش فروخته شده
Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
مشاهده جزئیات کامل

بررسی اجمالی

گیرنده GEPRC ELRS 915M/2.4G C3 Gemini Xrossband یک سیستم گیرنده دو باند مبتنی بر ExpressLRS است که بر اساس Semtech LR1121 (نسل سوم RF) و یک چیپ ESP32-C3 ساخته شده است و از 150-960MHz (زیر GHz) و 2.4GHz برای ارتباطات پیشرفته دو باند پشتیبانی می‌کند. این دستگاه از نرخ تازه‌سازی تا 1000Hz (FSK) پشتیبانی می‌کند و اجازه می‌دهد در حالت‌های 915M Gemini، 2.4G Gemini و 915M+2.4G دو باند (حالت دو باند 915M+2.4G به یک GeminiX TX / GemX TX نیاز دارد) کار کند. در حالت دو باند، می‌تواند به طور جداگانه بر روی 915MHz و 2.4GHz ارتباط برقرار کند تا تداخل را بهبود بخشد.

با یک TCXO داخلی برای عملکرد پایدار در دماهای شدید، قدرت تلمتری (TLM) تا 100mW، یک آنتن WiFi داخلی برای به‌روزرسانی‌های نرم‌افزاری از طریق Wi-Fi و یک کانکتور SH1.0، برای نصب جمع و جور و کارآمد طراحی شده است.گیرنده همچنین می‌تواند به عنوان TX با خروجی 100mW استفاده شود با انتخاب گزینه RX_AS_TX در حین تنظیمات فریمور و استفاده از کیت اصلاحی سفارشی JR (گیرنده ESP32-C3 باید نسخه 3.6 را برای استفاده به عنوان TX انتخاب کند).

ویژگی‌های کلیدی

  • سیستم دو فرکانسی پیشرفته ExpressLRS 915M/2.4G
  • بر اساس چیپ RF Semtech LR1121؛ پشتیبانی از 150-960MHz (زیر GHz) و 2.4GHz
  • دو چیپ LR1121؛ چیپ ESP32-C3
  • حالت‌های عملیاتی: 915M Gemini، 2.4G Gemini، 915M+2.4G دو باند
  • TCXO یکپارچه برای عملکرد پایدار فرکانس در تغییرات دما
  • قدرت تلمتری تا 100mW
  • نرخ تازه‌سازی: 25Hz-1000Hz (LoRa، FSK)
  • به‌روزرسانی فریمور از طریق Wi-Fi (آنتن WiFi داخلی)
  • نور RGB وضعیت را نشان می‌دهد
  • دریافت سیگنال چند جهته
  • سفارشی 915M+2.آنتن T دو بانده 4G برای دریافت در هر دو فرکانس (نیازی به تعویض آنتن هنگام تغییر باند نیست)

برای کمک در راه‌اندازی، سوالات مربوط به سیم‌کشی یا راهنمایی در مورد نرم‌افزار، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

مشخصات

مدل گیرنده GEPRC ELRS 915M/2.4G C3 Gemini Xrossband
ابعاد 18 x 23.6 x 5.7mm
وزن 1.6g (فقط گیرنده)
چیپ‌ها ESP32-C3, LR1121x2
نوسان‌ساز کریستالی TCXO
باندهای فرکانسی 915MHz Gemini، 2.4GHz Gemini، 915M+2.4G دو بانده
نرخ تازه‌سازی 25Hz-1000Hz (LoRa, FSK)
پروتکل خروجی سری CRSF, SBUS, SUMD, DJI RS2 Pro, MAVLink
ولتاژ عملیاتی 5V
کانکتور آنتن ipex1
قدرت TLM 100mW
فریمور GEPRC C3 900/2400 Gemini Xrossband RX

نصب سیم‌کشی & یادداشت‌های نصب

  • سیم‌کشی RX (SH1.0): GND, 5V, TX, RX. RX TX را به FC RX متصل کنید و RX RX را به FC TX.
  • ترتیب سیم‌کشی استاندارد Betaflight با استاندارد ELRS متفاوت است. همیشه قبل از اتصال کانکتور، ترتیب اتصال بین FC و RX را بررسی کنید تا از آسیب به RX ناشی از قطبیت معکوس جلوگیری شود.
  • نصب آنتن تک‌فرکانس:
    • حالت 915M: دو آنتن 915M نصب کنید
    • 2.مدل 4G: نصب دو آنتن 2.4G
  • مدل دو باند: نصب آنتن 915M بر روی ANT1 و آنتن 2.4G بر روی ANT2.

محتویات

  • 1 x گیرنده GEPRC ELRS 915M/2.4G C3 Gemini Xrossband
  • 2 x آنتن دو باند T-Antennas 915M/2.4G (ipex1 80mm)
  • 1 x کابل سیلیکونی گیرنده (SH1.0 4pin 100mm)
  • 1 x لوله جمع شونده حرارتی
  • 1 x دفترچه راهنما

کاربردها

  • هواپیماهای بدون سرنشین FPV که به گزینه‌های لینک کنترل ExpressLRS 915MHz / 2.4GHz نیاز دارند
  • مسابقات نزدیک و پروازهای بلندمدت که به عملکرد بهبود یافته ضد تداخل نیاز دارند (مدل دو باند به GemX TX / GeminiX TX نیاز دارد)
  • پروژه‌هایی که به MAVLink دو طرفه (v2) برای کنترل از راه دور 2 در 1 و انتقال داده نیاز دارند

جزئیات

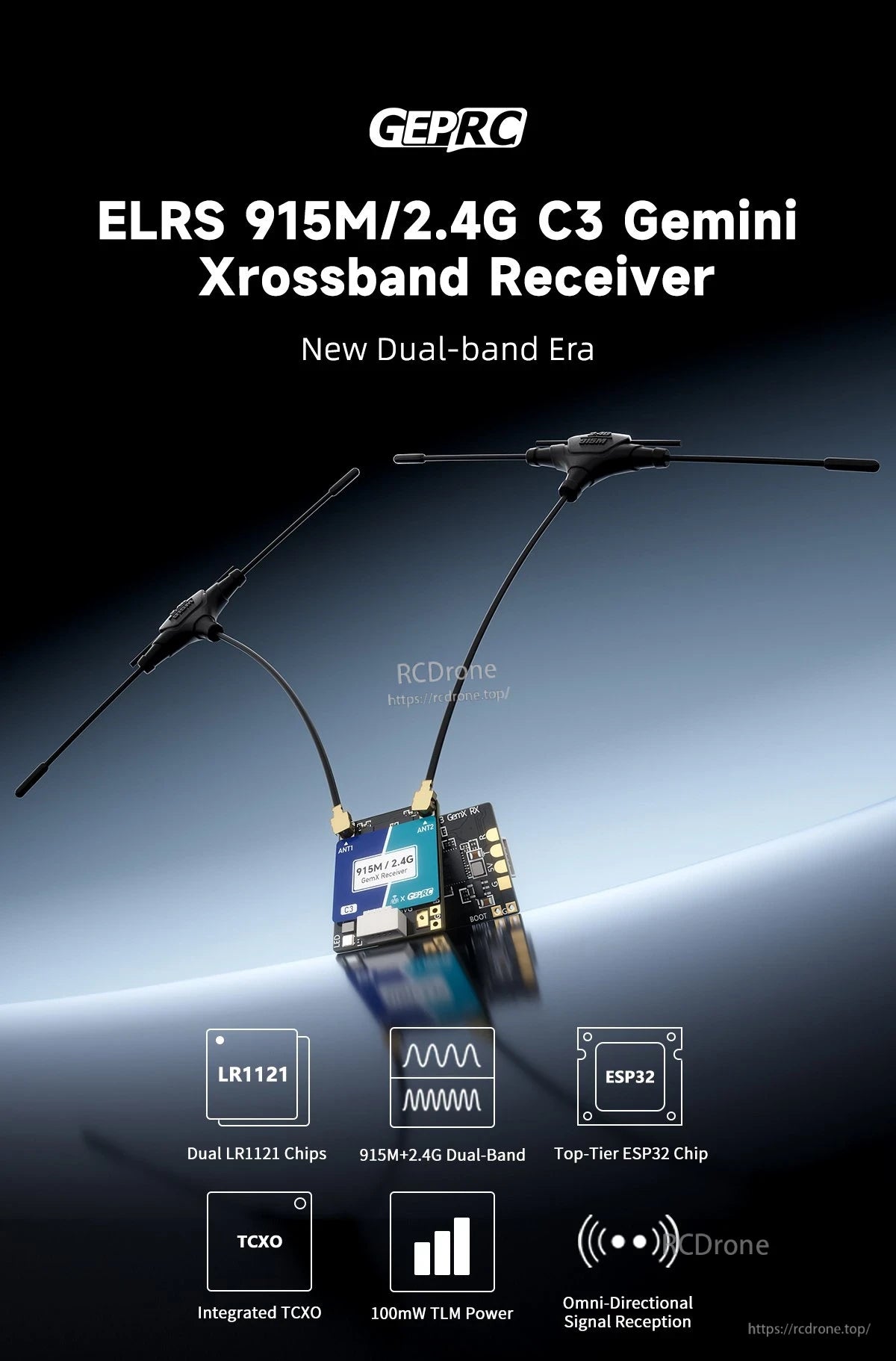

GEPRC ELRS 915M/2.4G C3 Gemini Xrossband receiver boards with dual antennas and LR1121/ESP32 labels

گیرنده GEPRC ELRS C3 Gemini Xrossband از پشتیبانی دو باند 915M و 2.4G با دو آنتن و یک TCXO یکپارچه بهره می‌برد.

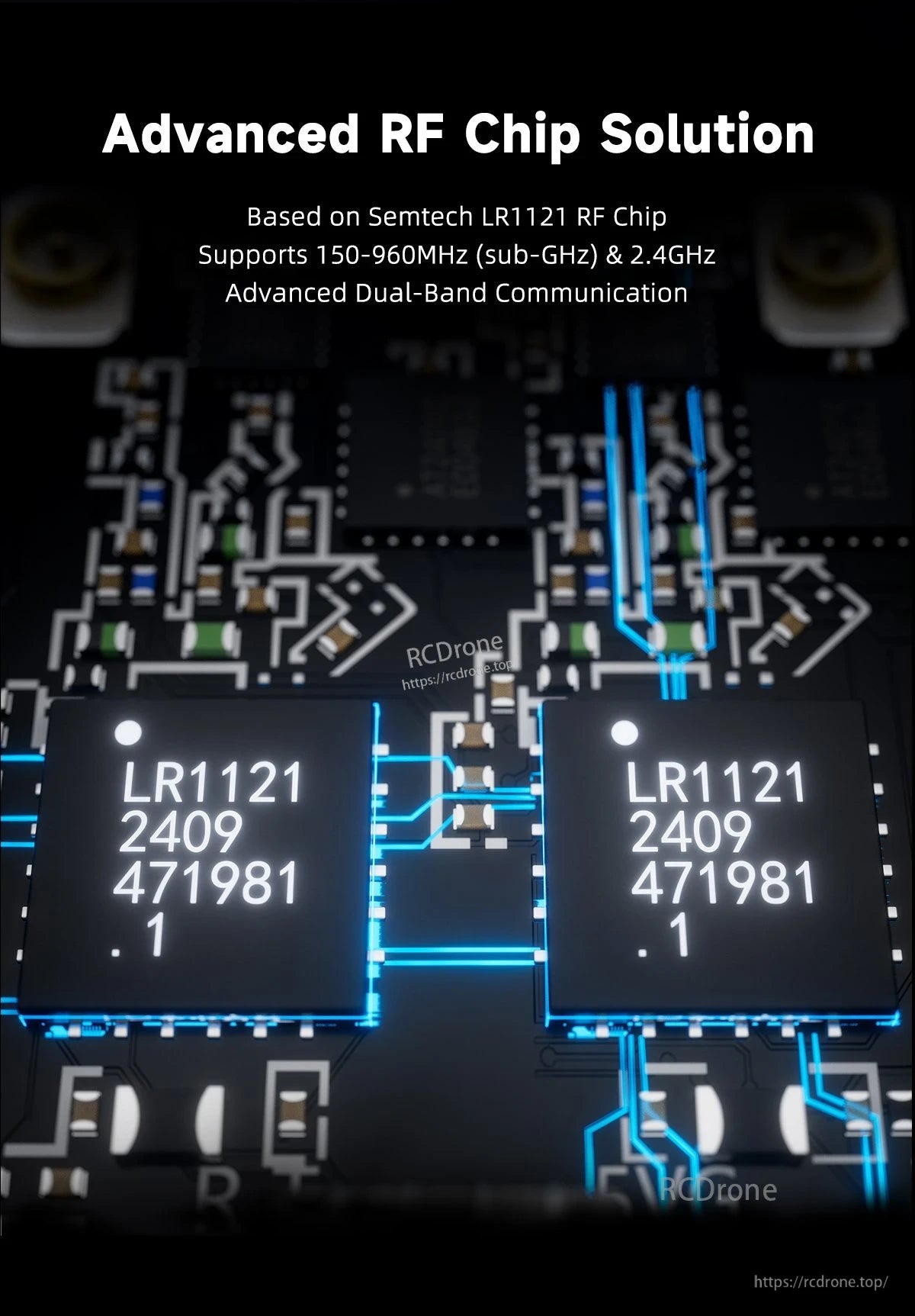

GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver, Graphic of Semtech LR1121 RF chips on a receiver PCB, noting 150–960MHz (sub-GHz) and 2.4GHz support

گیرنده از یک راه‌حل چیپ RF Semtech LR1121 استفاده می‌کند که از ارتباطات دو باند 150–960MHz (زیر GHz) و 2.4GHz پشتیبانی می‌کند.

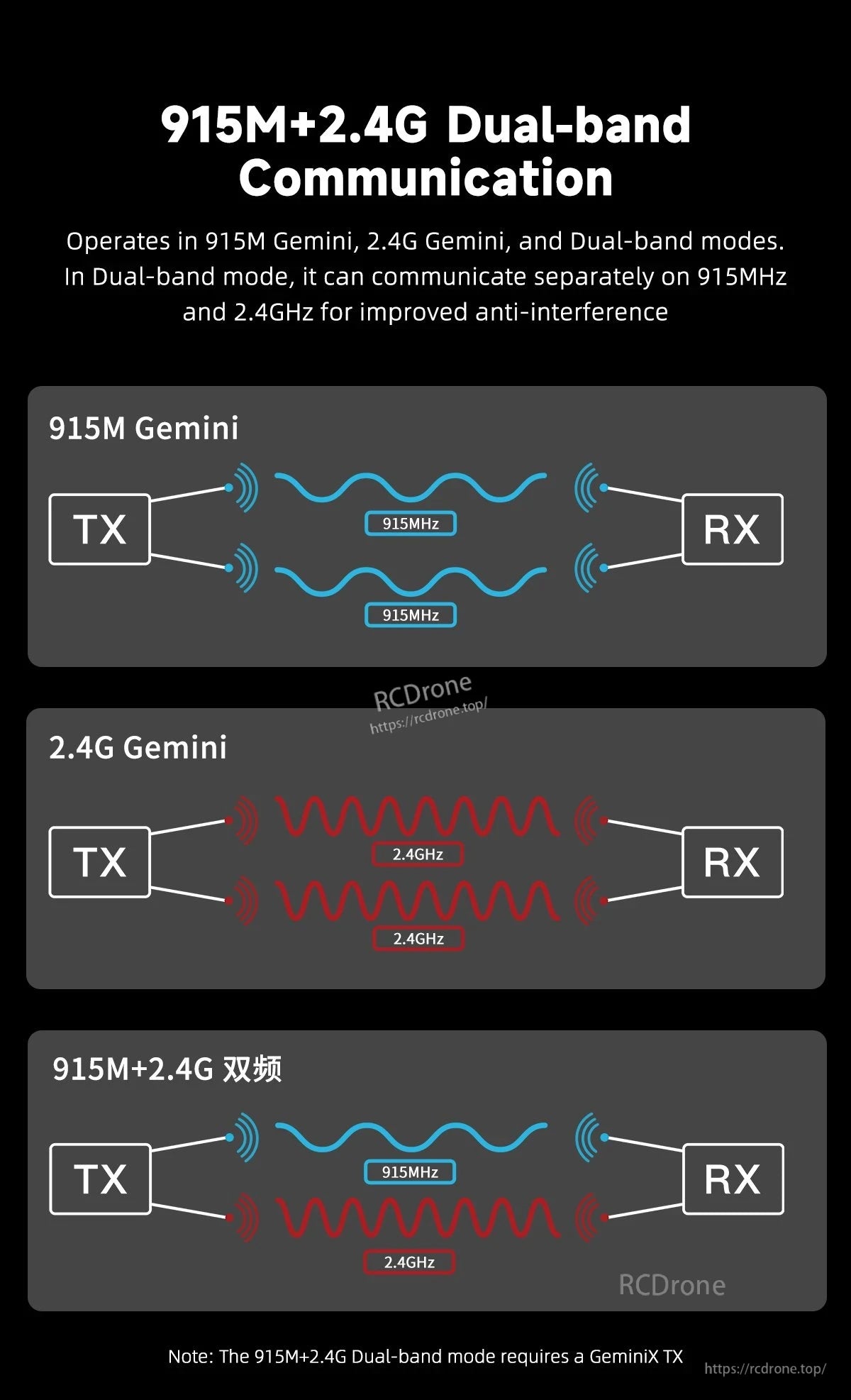

GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver, Diagram of 915MHz and 2.4GHz dual-band communication modes for a GEPRC ELRS C3 Gemini Xrossband receiver

گیرنده C3 Gemini Xrossband از 915MHz Gemini، 2.4GHz Gemini و حالت‌های ارتباطی دو باند برای تنظیمات ELRS انعطاف‌پذیر پشتیبانی می‌کند.

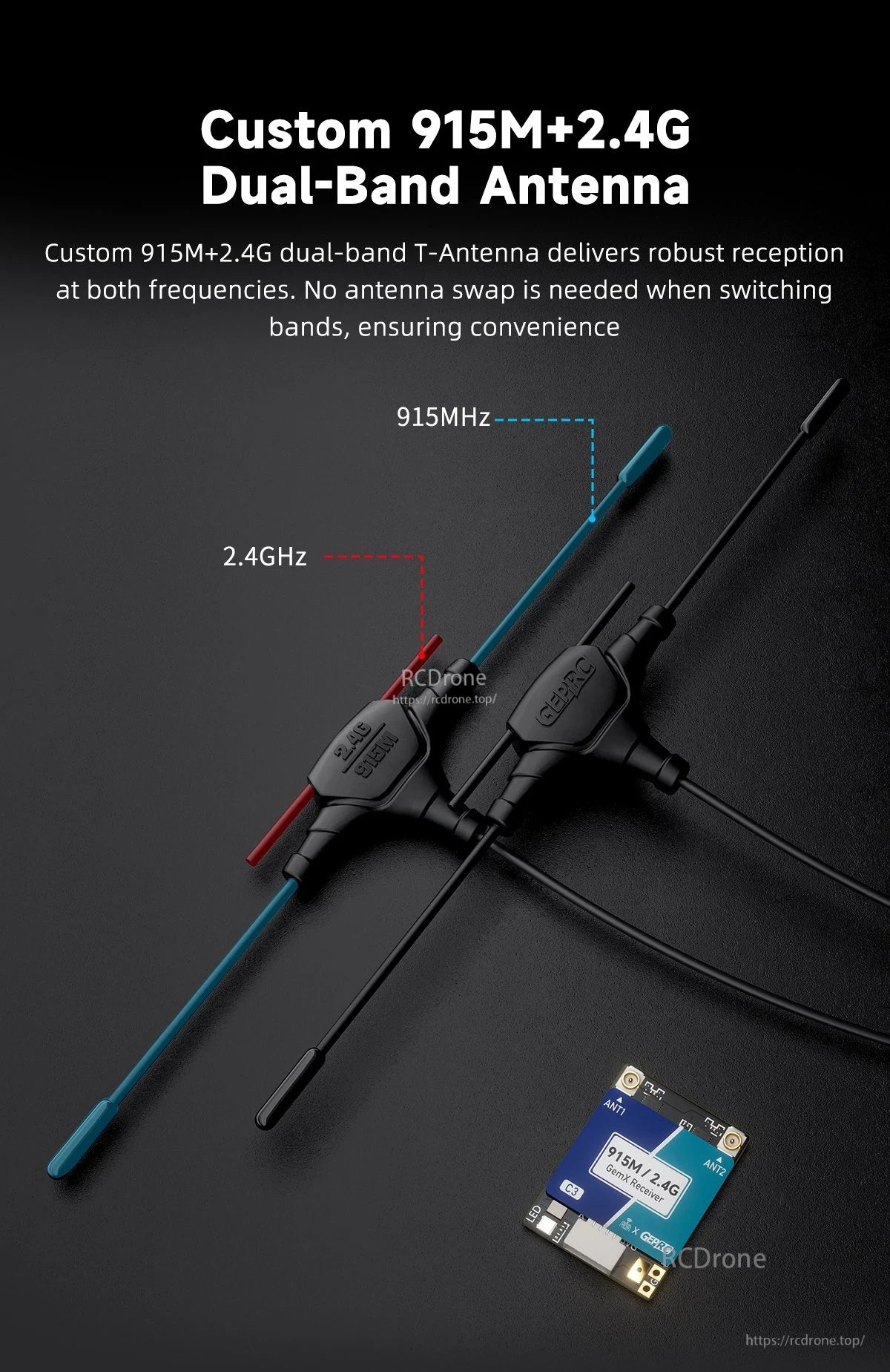

GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver, GEPRC ELRS C3 Gemini receiver with 915MHz + 2.4GHz dual-band T antennas and ANT1/ANT2 board

تنظیم آنتن T دو باند 915MHz + 2.4GHz با برد گیرنده C3 Gemini که با برچسب ANT1 و ANT2 مشخص شده است، جفت می‌شود تا نصب آسان‌تری داشته باشد.

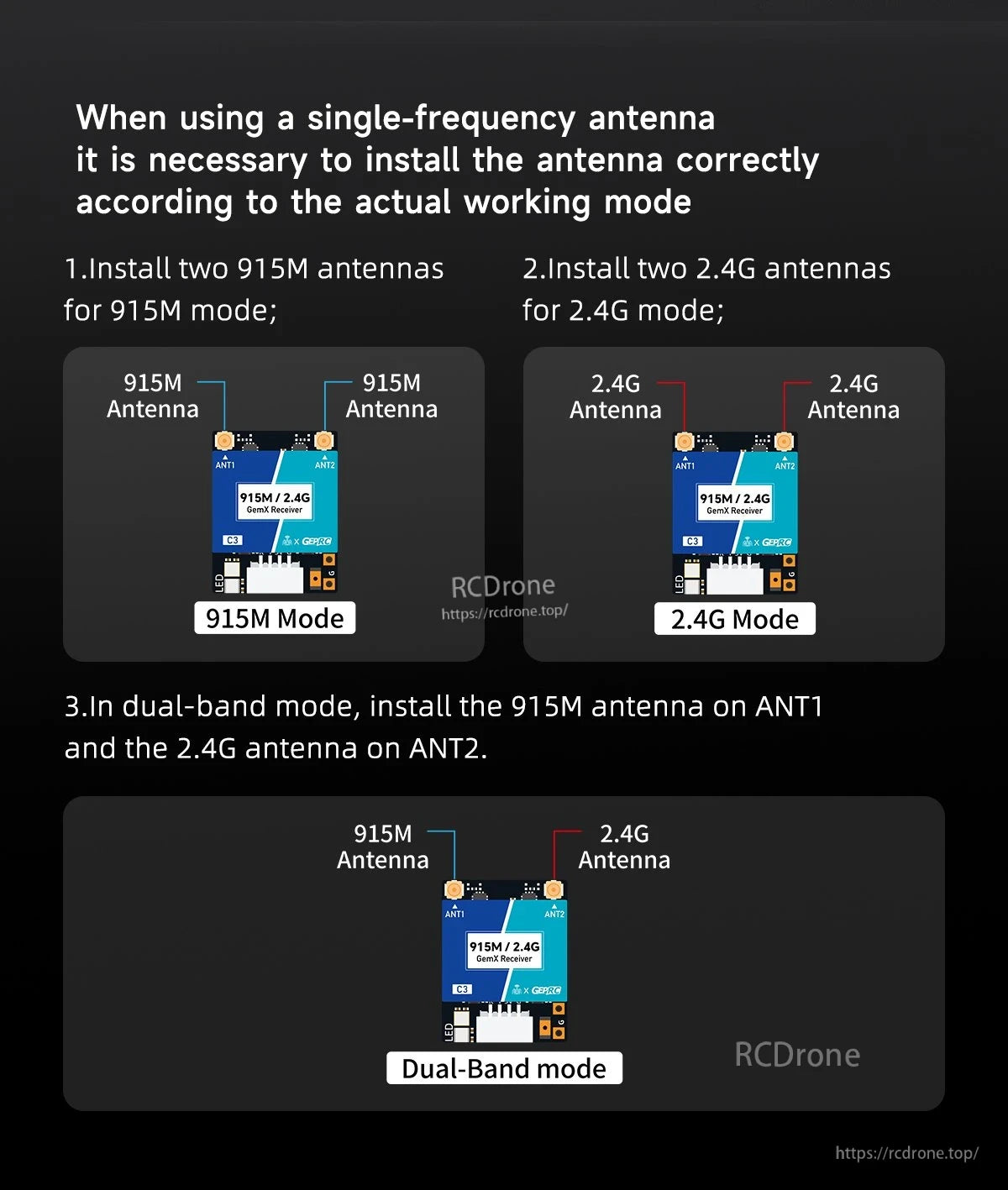

GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver, GEPRC ELRS 915M/2.4G C3 Gemini receiver antenna wiring guide for 915MHz, 2.4GHz, and dual-band modes

تنظیمات تک باند از دو آنتن همسان برای حالت 915M یا 2.4G استفاده می‌کنند، در حالی که دو باند از 915M در ANT1 و 2.4G در ANT2 استفاده می‌کند.

GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver, Graphic highlighting built-in TCXO feature for the GEPRC ELRS 915M/2.4G C3 receiver

TCXO داخلی به حفظ ثبات فرکانس برای گیرنده در دماهای متغیر کمک می‌کند.

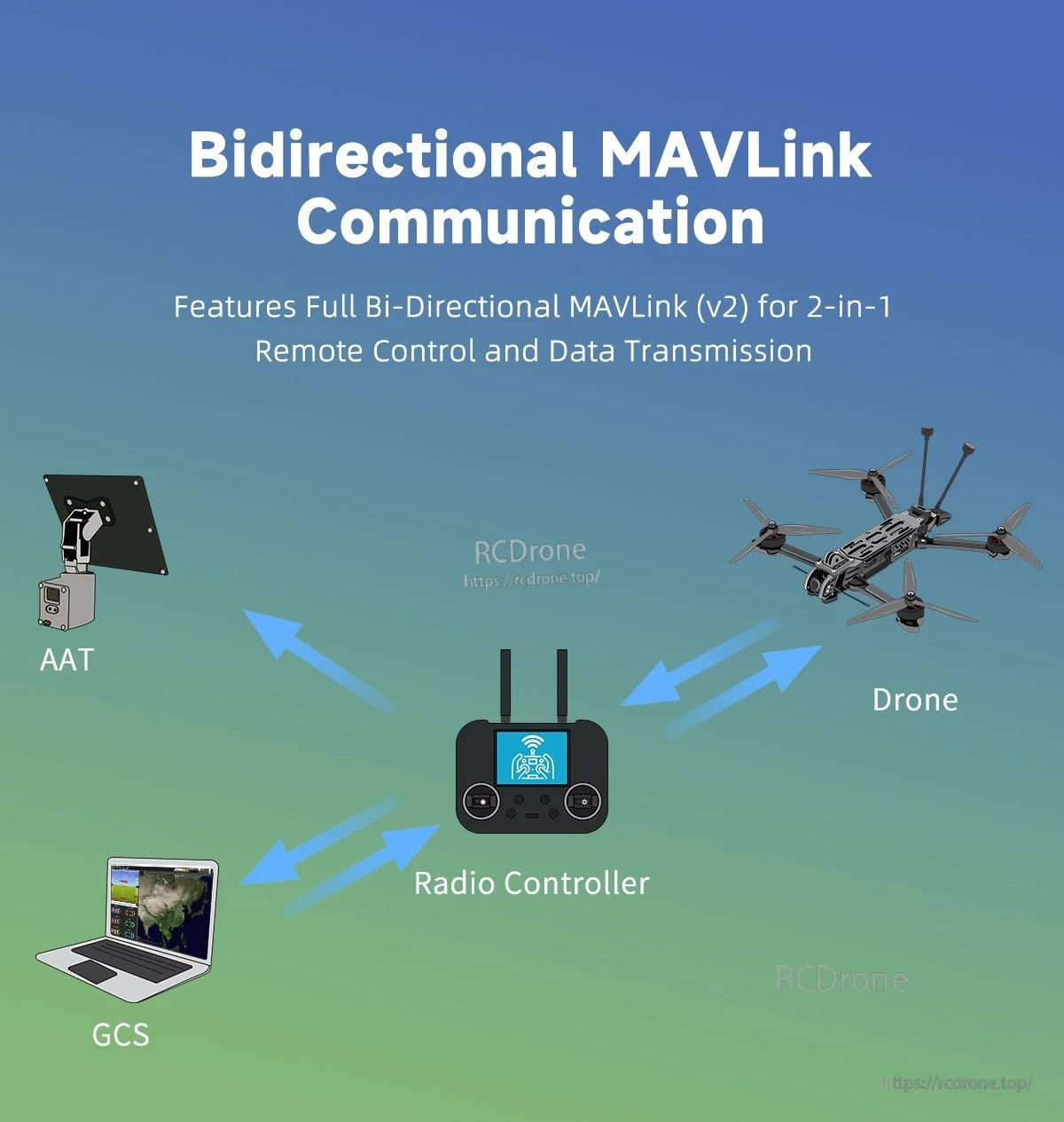

GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver, Diagram of bidirectional MAVLink v2 communication linking radio controller, drone, GCS laptop, and AAT tracker

پشتیبانی از MAVLink دوطرفه (v2) امکان کنترل از راه دور دو طرفه و انتقال داده بین کنترلر رادیویی، پهپاد، GCS و AAT را فراهم می‌کند.

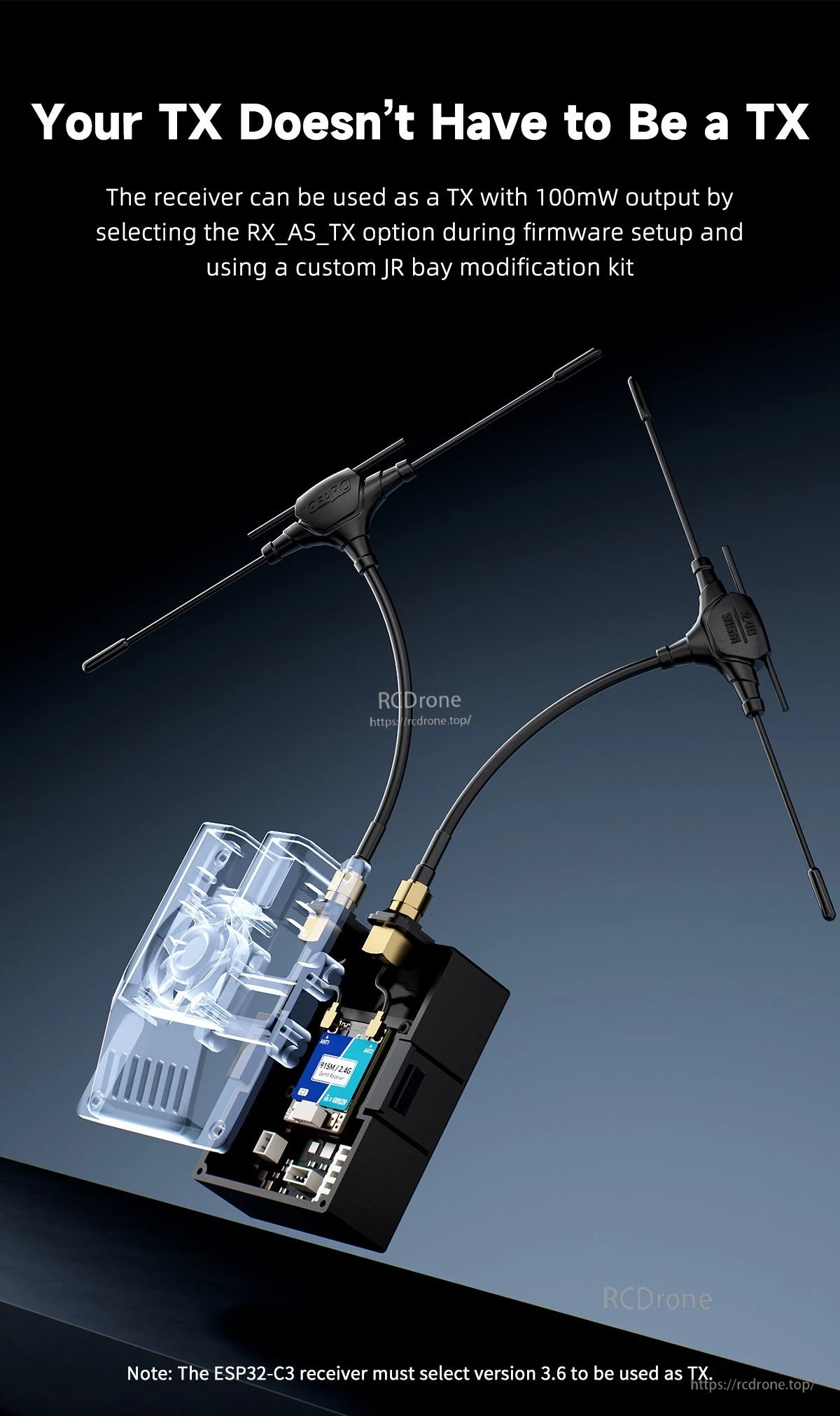

GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver, GEPRC ELRS C3 Gemini crossband receiver module with dual antennas and RX_AS_TX 100mW option noted

گیرنده C3 Gemini از گزینه فریمور RX_AS_TX برای خروجی 100mW هنگام استفاده با کیت اصلاحی JR سفارشی پشتیبانی می‌کند.

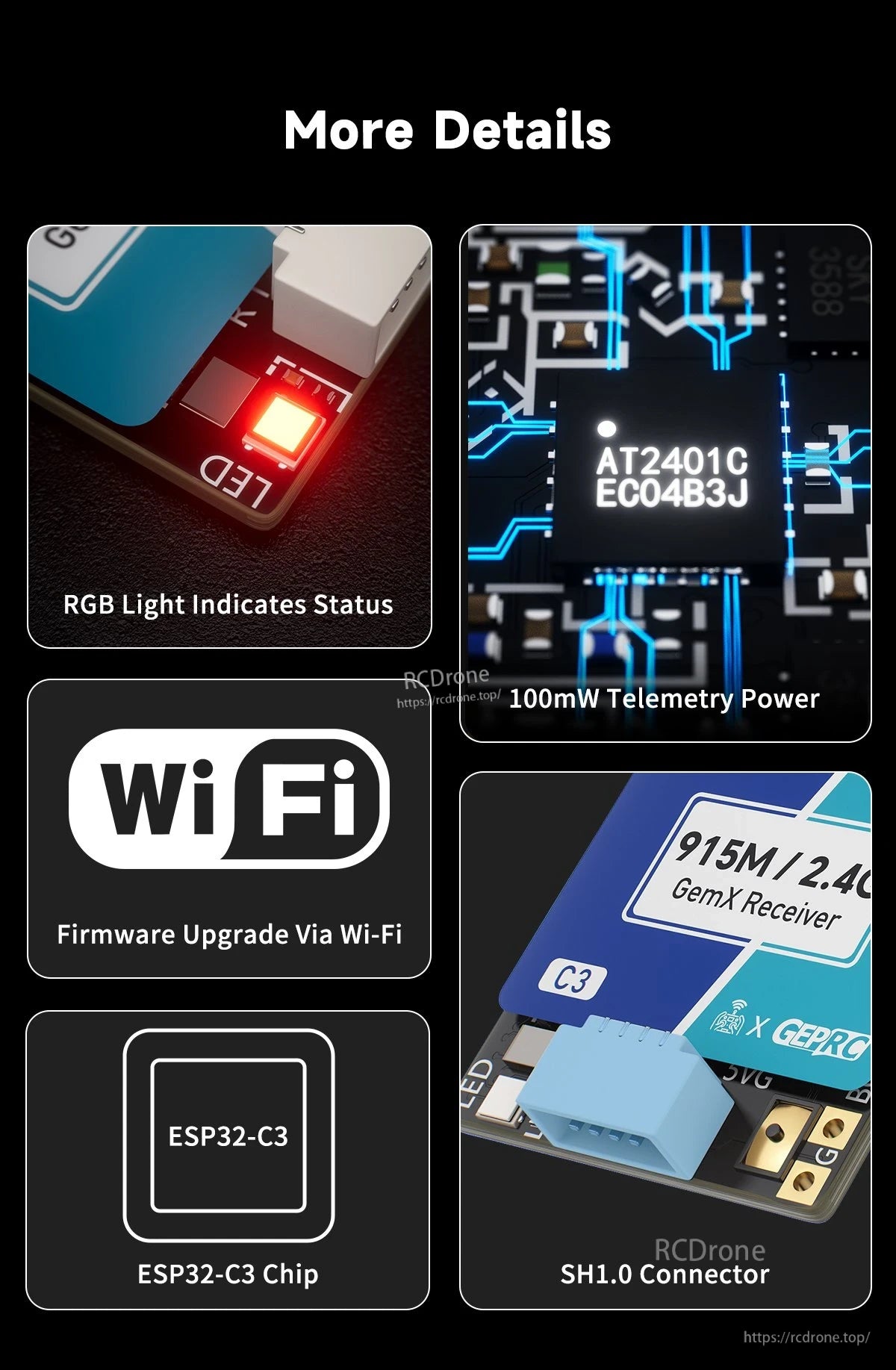

GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver, GEPRC ELRS C3 Gemini Xrossband receiver details showing RGB status LED, Wi‑Fi update, ESP32‑C3 chip, SH1.0 connector

گیرنده GEPRC C3 Gemini Xrossband شامل یک LED وضعیت RGB، پشتیبانی از ارتقاء فریمور Wi‑Fi و یک کانکتور SH1.0 برای سیم‌کشی آسان است.

GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver, Wiring diagram for GEPRC ELRS C3 Gemini receiver to FC: GND, 5V, TX and RX pin connections

گیرنده با چهار سیم به کنترلر پرواز متصل می‌شود—GND، 5V، TX و RX—و ترتیب پین کانکتور Betaflight باید قبل از اتصال بررسی شود.

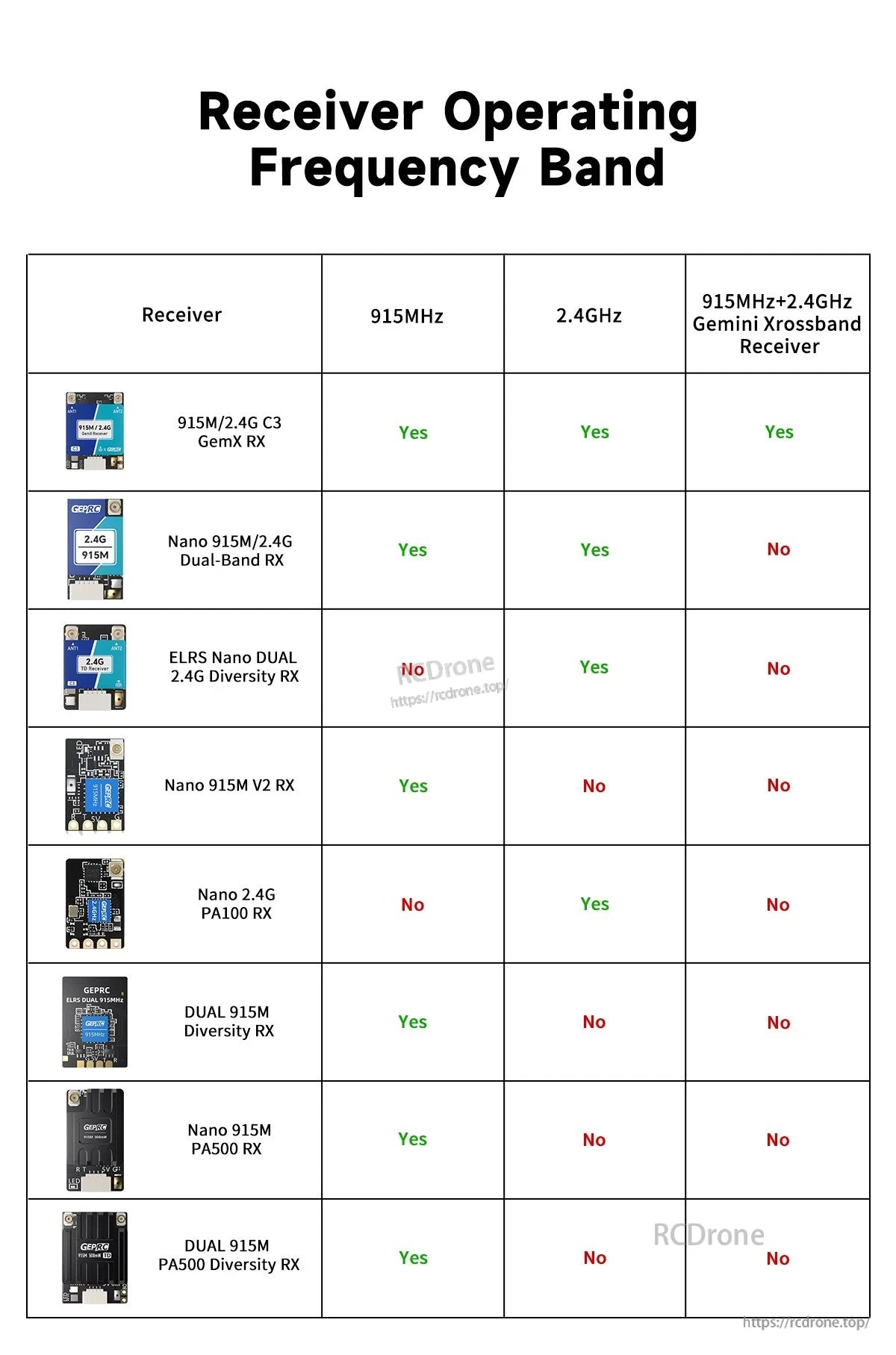

GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver, Receiver operating frequency band table showing GEPRC ELRS 915MHz/2.4GHz receivers and Gemini Xrossband support

جدول سازگاری فرکانس نشان می‌دهد که RX C3 GemX 915M/2.4G از 915MHz، 2.4GHz و عملیات Gemini Xrossband پشتیبانی می‌کند.

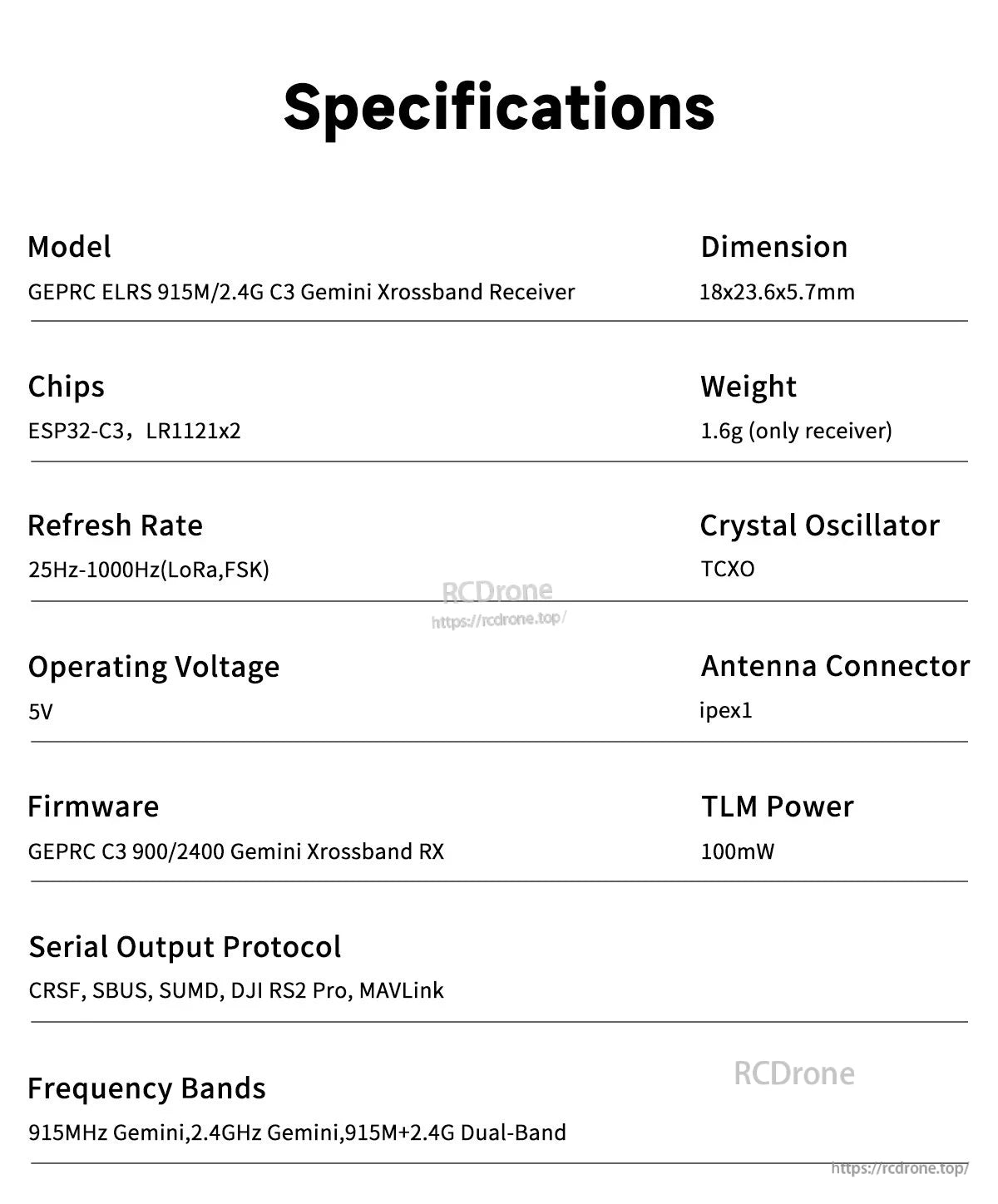

Specifications table for GEPRC ELRS 915M/2.4G C3 Gemini Xrossband receiver, 18×23.6×5.7mm, 1.6g

گیرنده GEPRC ELRS C3 Gemini Xrossband اندازه‌اش 18×23.6×5.7mm است، وزن آن 1.6g است، با 5V کار می‌کند و از یک کانکتور آنتن IPEX1 استفاده می‌کند.

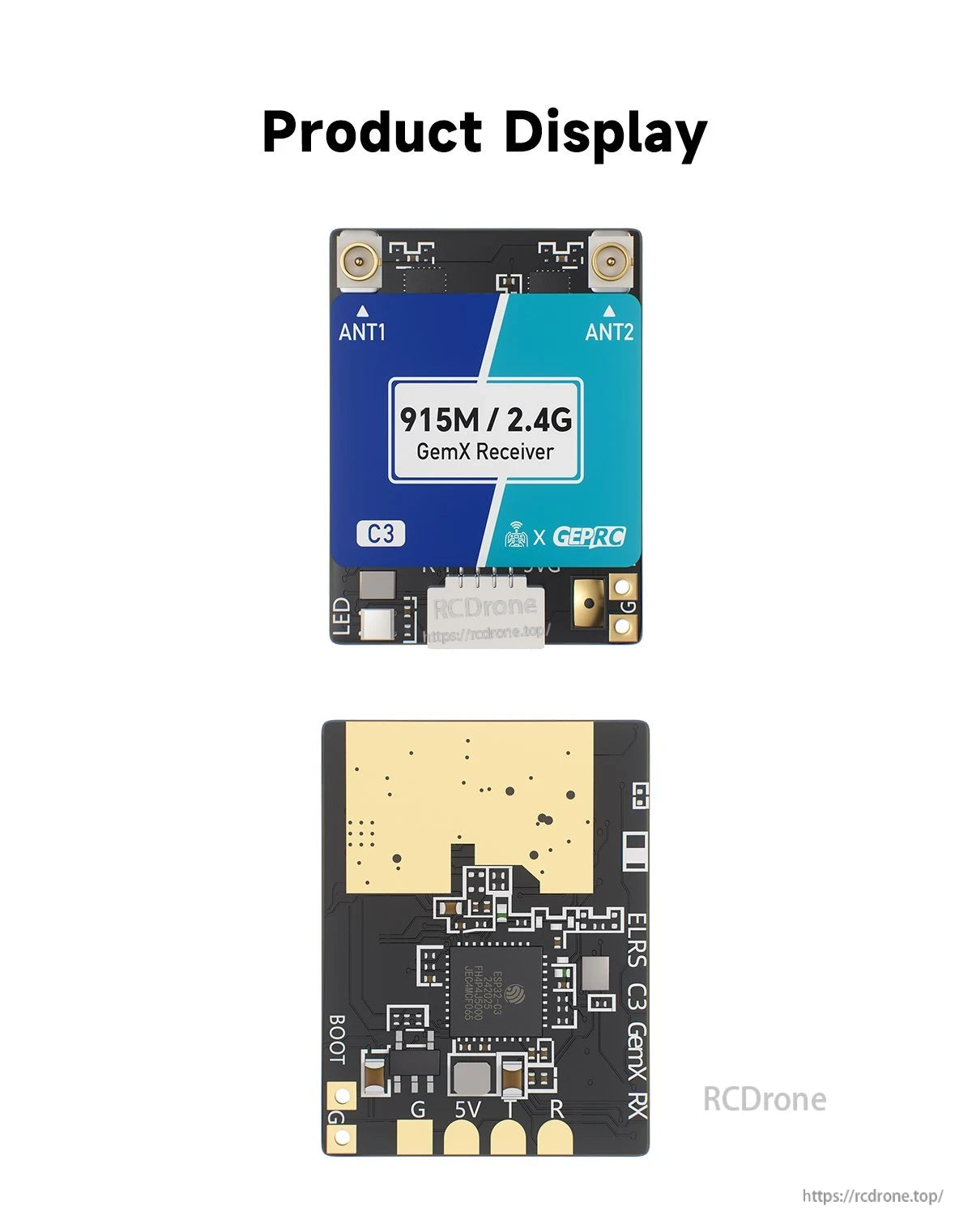

GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver, GEPRC C3 GemX ELRS 915M/2.4G receiver board with dual ANT1/ANT2 antenna connectors and G/5V/T/R pads

کانکتورهای آنتن دوگانه ANT1/ANT2 و پدهای G/5V/T/R با برچسب واضح، سیم‌کشی گیرنده C3 GemX ELRS را در یک ساخت آسان می‌کند.

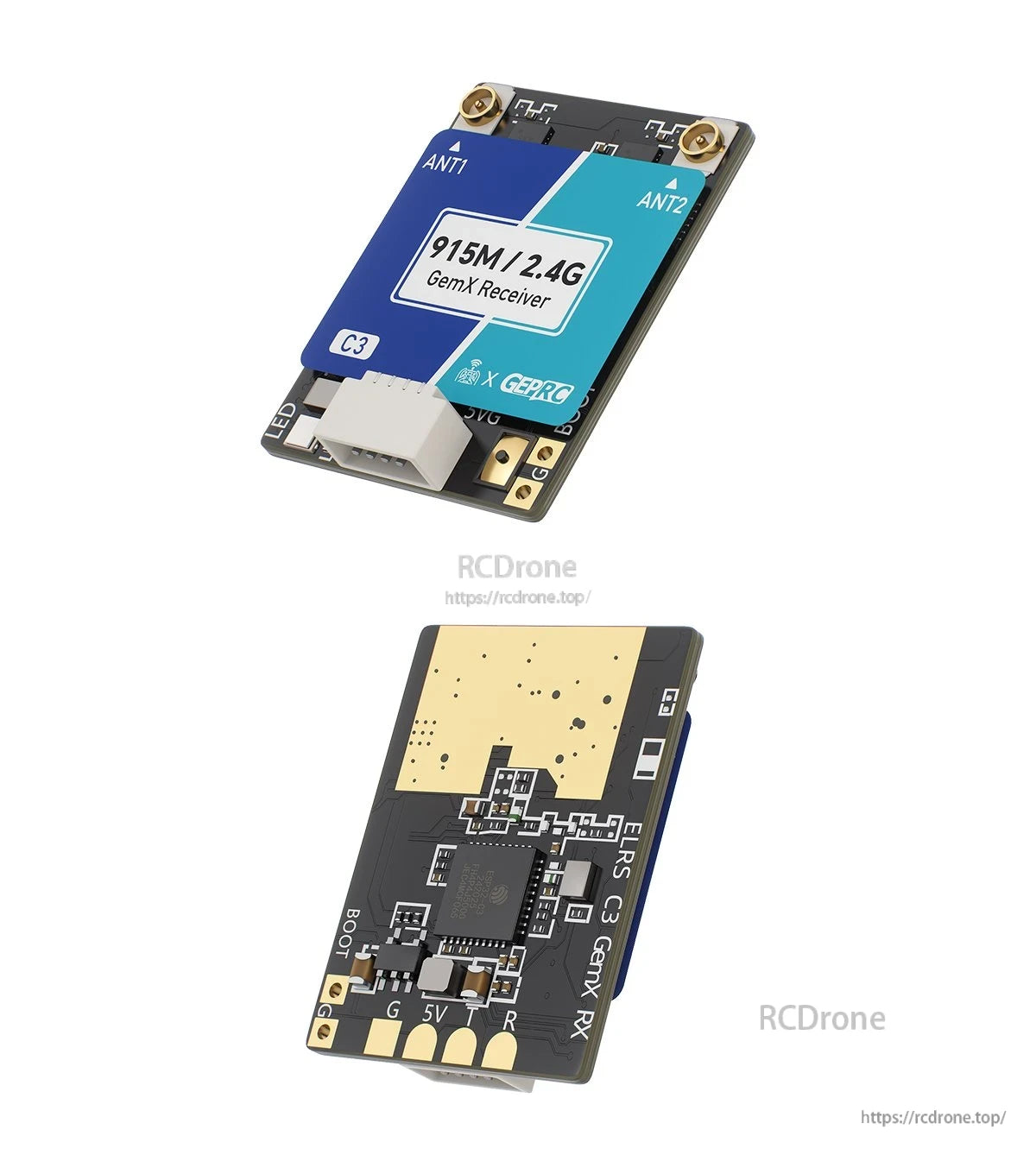

GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver, GEPRC ELRS C3 GemX 915M/2.4G receiver board with ANT1/ANT2 connectors, plug header, and G 5V T R pads

گیرنده GEPRC ELRS C3 GemX از دو کانکتور آنتن ANT1/ANT2 و همچنین پدهای G/5V/T/R با برچسب‌های واضح برای سیم‌کشی آسان استفاده می‌کند.

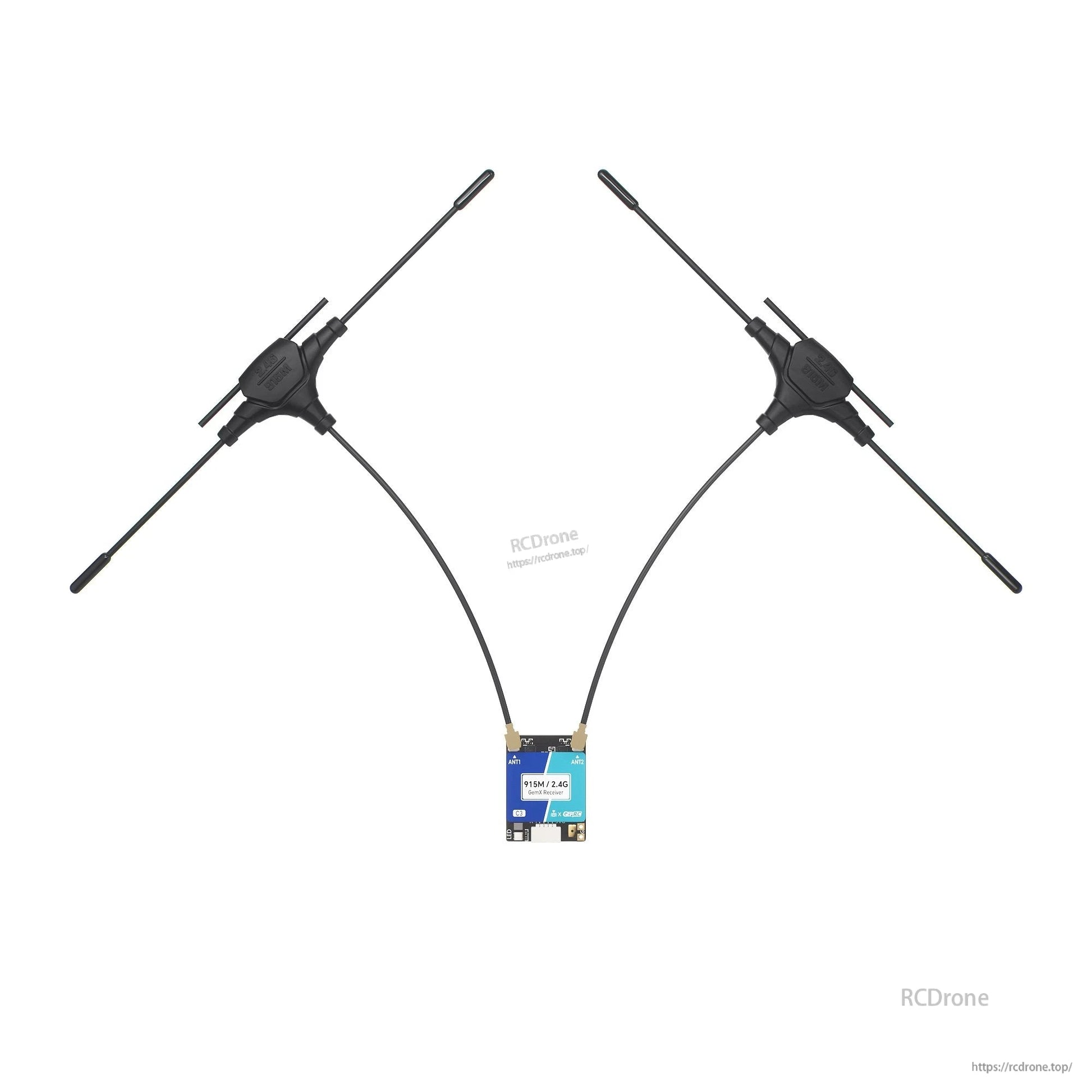

GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver, GEPRC ELRS C3 Gemini Xrossband receiver board with ANT1/ANT2 leads and two cross-style antennas (915M/2.4G)

گیرنده GEPRC C3 Gemini Xrossband شامل دو کابل کواکسی ANT1/ANT2 با آنتن‌های سبک کراس برای نصب انعطاف‌پذیر بر روی ساخت شما است.

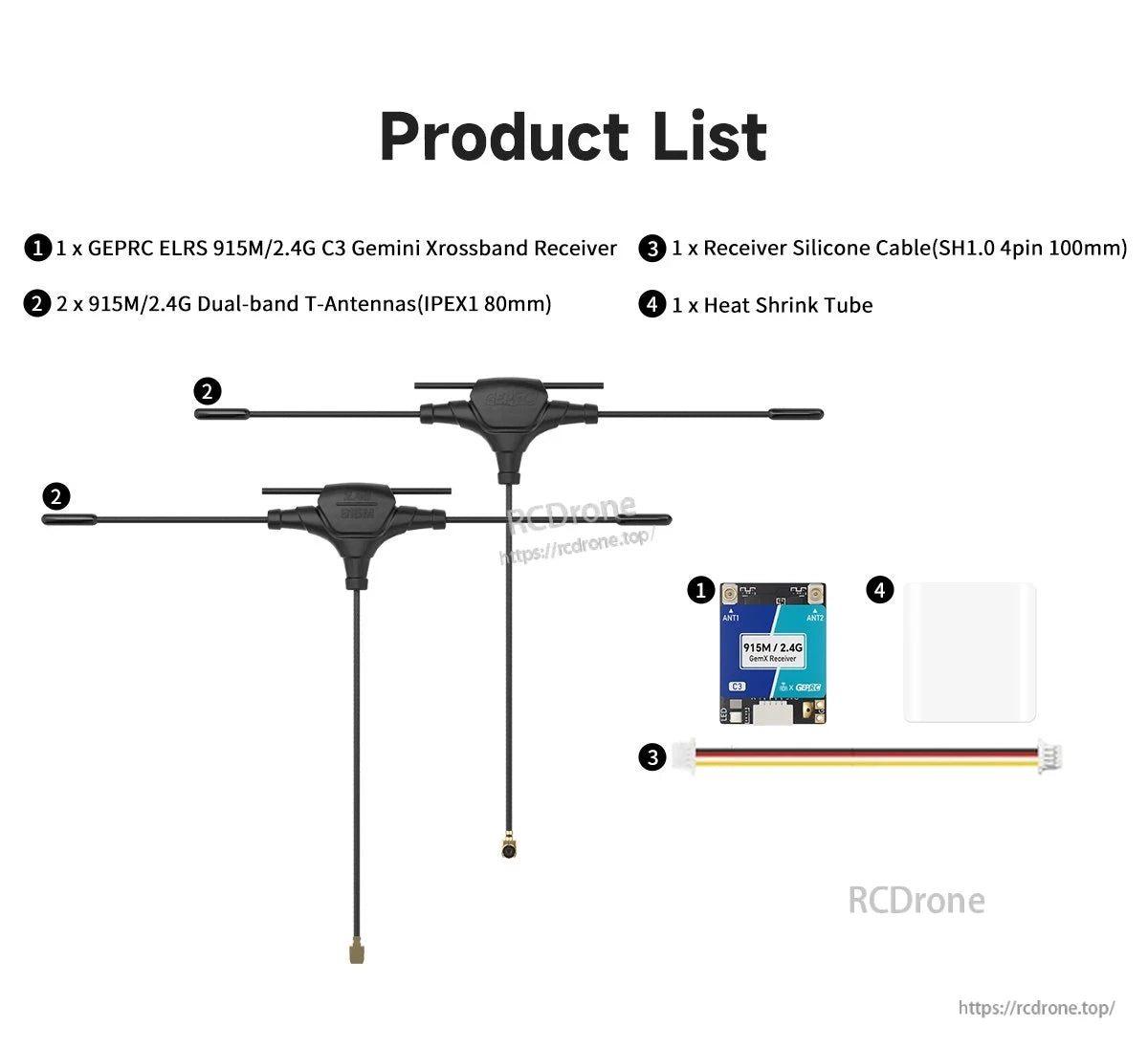

GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver, GEPRC ELRS C3 Gemini Xrossband receiver kit with two dual-band T-antennas, 4-pin cable, and heat shrink

کیت گیرنده GEPRC ELRS C3 Gemini Xrossband شامل دو آنتن T دو بانده 915M/2.4G، یک کابل سیلیکونی 4 پین SH1.0 و یک لوله جمع شونده برای نصب مرتب است.
