گیرنده GEPRC ELRS Nano DUAL 2.4G C3 True Diversity (ExpressLRS) با TCXO، ارتقاء فریمور WiFi، 1000Hz
گیرنده GEPRC ELRS Nano DUAL 2.4G C3 True Diversity (ExpressLRS) با TCXO، ارتقاء فریمور WiFi، 1000Hz
GEPRC
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
گیرنده GEPRC ELRS Nano DUAL 2.4G C3 True Diversity یک گیرنده مبتنی بر پروژه منبع باز ExpressLRS است که دارای تنوع واقعی دو آنتن، عملکرد با تأخیر کم و نرخ تازهسازی تا 1000Hz میباشد. لینکهای دریافت RF مستقل دوگانه و چیدمان بهینه آنتن، دریافت چندجهته را فراهم میکند که نسبت به سیستمهای گیرنده تک آنتن معمولی، لینک کنترل پایدارتری را ارائه میدهد.
این گیرنده از یک نوسانساز کریستالی با جبران دما (TCXO) برای کاهش تغییر فرکانس ناشی از تغییرات دما استفاده میکند و از بهروزرسانی نرمافزار از طریق Wi-Fi پشتیبانی میکند.
ویژگیهای کلیدی
- گیرنده تنوع واقعی با دو لینک دریافت RF مستقل
- دو چیپ SX1281؛ چیپ ESP32-C3
- نوسانساز کریستالی TCXO یکپارچه
- اندازه جمع و جور: 17 x 13 mm؛ وزن: 1.1 g (فقط RX)
- نرخ تازهسازی: 25Hz-1000Hz
- چراغ نشانگر RGB برای وضعیت
- SH1.۰ پشتیبانی از کانکتور یا نصب لحیم کاری
- بهروزرسانی فریمور از طریق Wi-Fi
- حالت تنوع واقعی و حالت جمنای را پشتیبانی میکند
مشخصات
| مدل | GEPRC گیرنده دوگانه ELRS نانو ۲.۴G با تنوع واقعی |
| اندازه | ۱۷*۱۳ میلیمتر |
| وزن | ۱.۱ گرم (فقط RX) |
| چیپها | ESP32-C3، SX1281x2 |
| نوسانساز کریستالی | TCXO |
| باند فرکانسی | ۲.4GHz ISM |
| نرخ تازهسازی | 25Hz-1000Hz |
| ولتاژ ورودی | 5V |
| کانکتور آنتن | ipex1 |
| چراغ نشانگر | چراغ RGB |
| قدرت TLM | 10mW |
| فریمور | GEPRC Nano True Diversity 2.4GHz RX |
باندهای عملیاتی RX
| گیرنده | 915MHz | 2.4GHz | 915MHz+2.4GHz دو باند جمنای |
| ELRS Nano DUAL 2.4G تنوع RX | خیر | بله | خیر |
سیمکشی
- سیمکشی استاندارد FC: GND به GND، 5V به 5V، TX (سمت RX) به RX (FC)، RX (سمت RX) به TX (FC)
- سیمکشی کانکتور استاندارد Betaflight با استاندارد ELRS متفاوت است؛ همیشه ترتیب اتصال FC به RX را قبل از اتصال بررسی کنید تا از آسیب ناشی از قطبیت معکوس جلوگیری شود.
چه چیزی شامل میشود
- 1 x گیرنده ELRS Nano DUAL 2.4G True Diversity
- 2 x آنتن 2.4G T (ipex1 80mm)
- 1 x کابل سیلیکونی گیرنده (SH1.0 4pin 100mm)
- 1 x لوله جمع شونده حرارتی
- 1 x دفترچه راهنما
برای کمک به نصب و سازگاری، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.
جزئیات

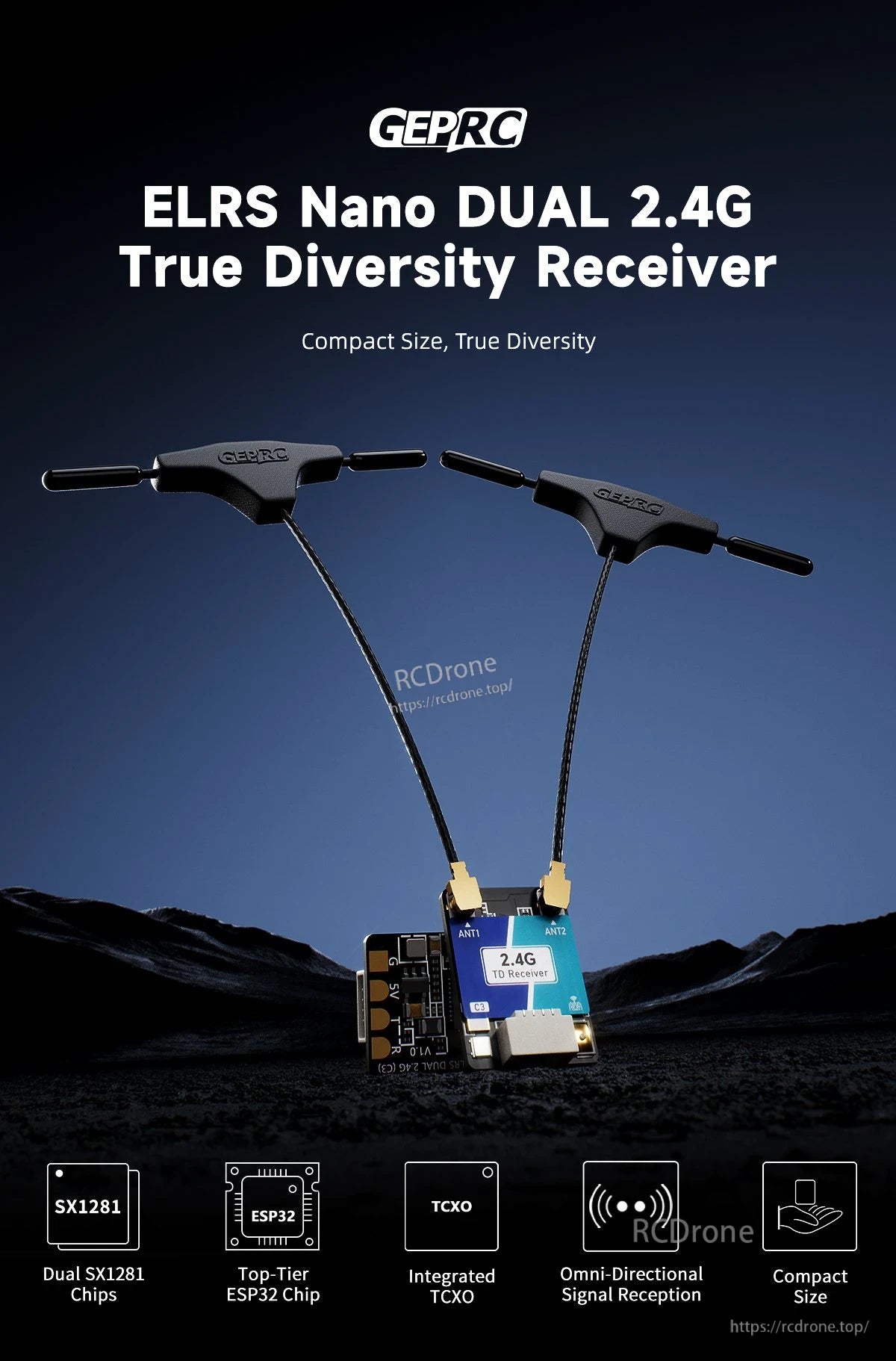

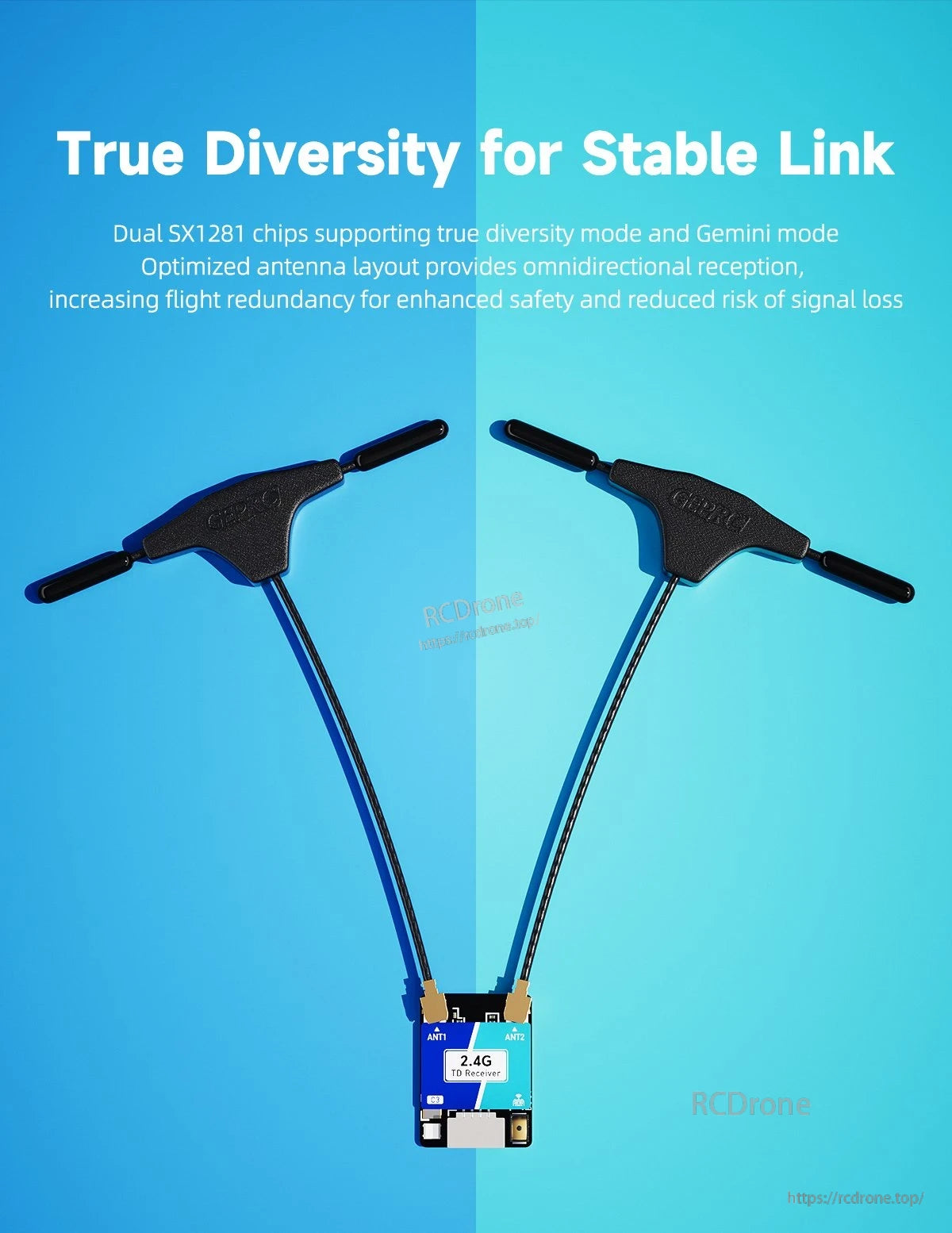

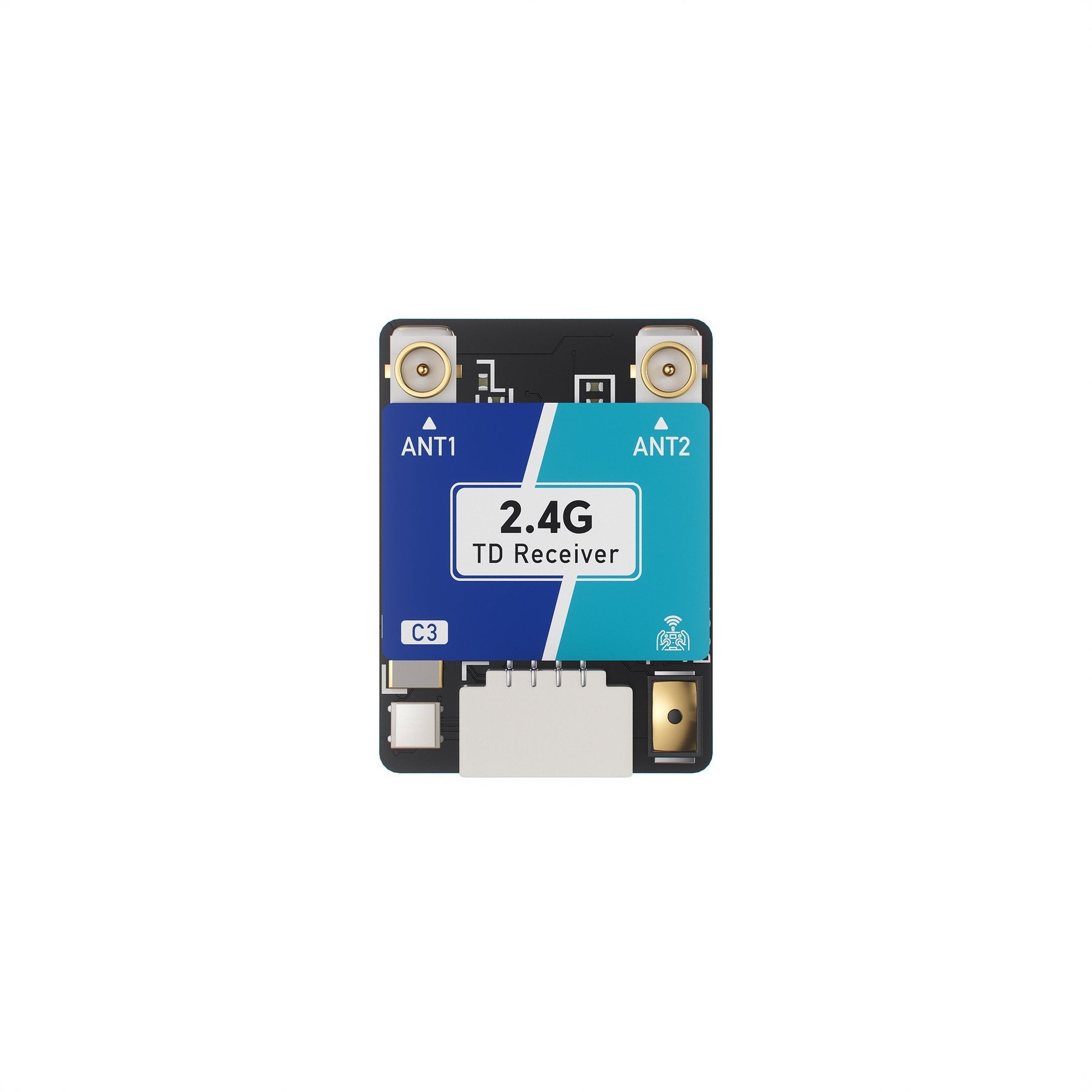

گیرنده واقعی تنوع GEPRC ELRS Nano DUAL 2.4G یک برد جمع و جور را با دو آنتن ANT1/ANT2 و TCXO یکپارچه جفت میکند.

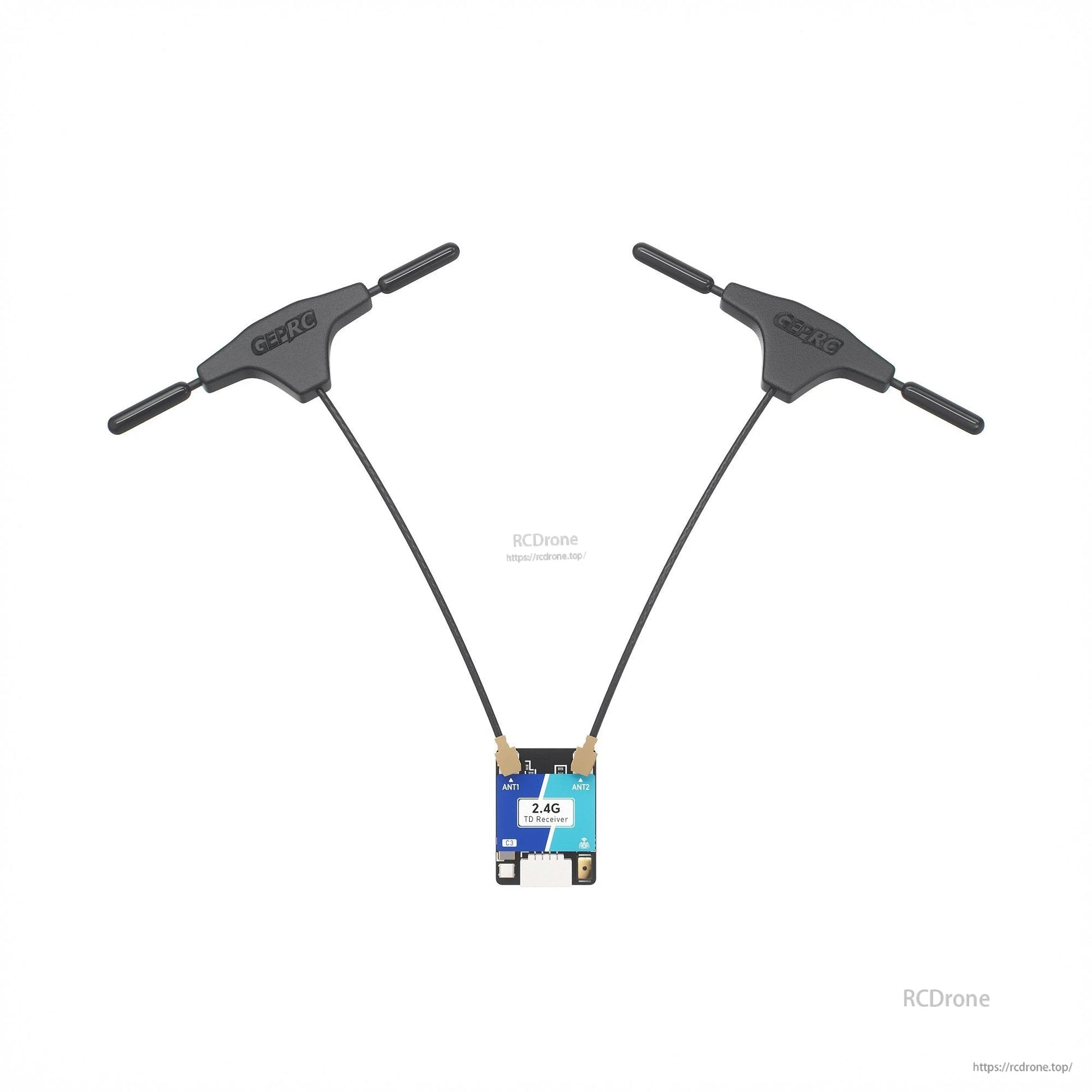

GEPRC 2.گیرنده نانو 4G ELRS از یک طرح تنوع واقعی با دو آنتن استفاده میکند که شامل اتصالات ANT1 و ANT2 برای دریافت پایدارتر است.
گیرنده نانو دوگانه ELRS به ابعاد 17×13 میلیمتر و وزن 1.1 گرم لیست شده است، از نرخ تازهسازی تا 1000 هرتز پشتیبانی میکند و میتواند از طریق پلاگ SH1.0 یا پدهای لحیمکاری متصل شود.
TCXO داخلی به حفظ عملکرد فرکانس پایدار در دماهای متغیر کمک میکند.

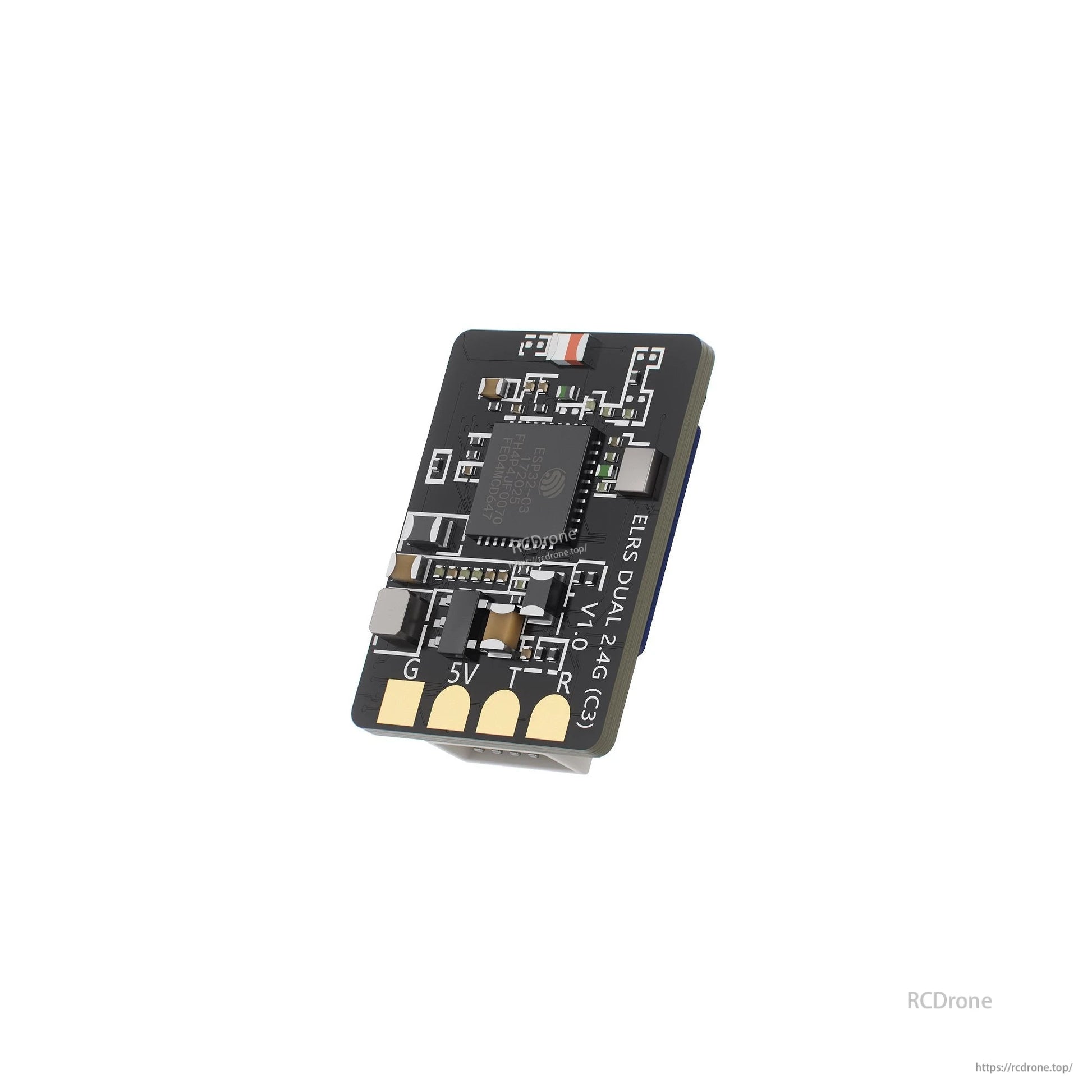

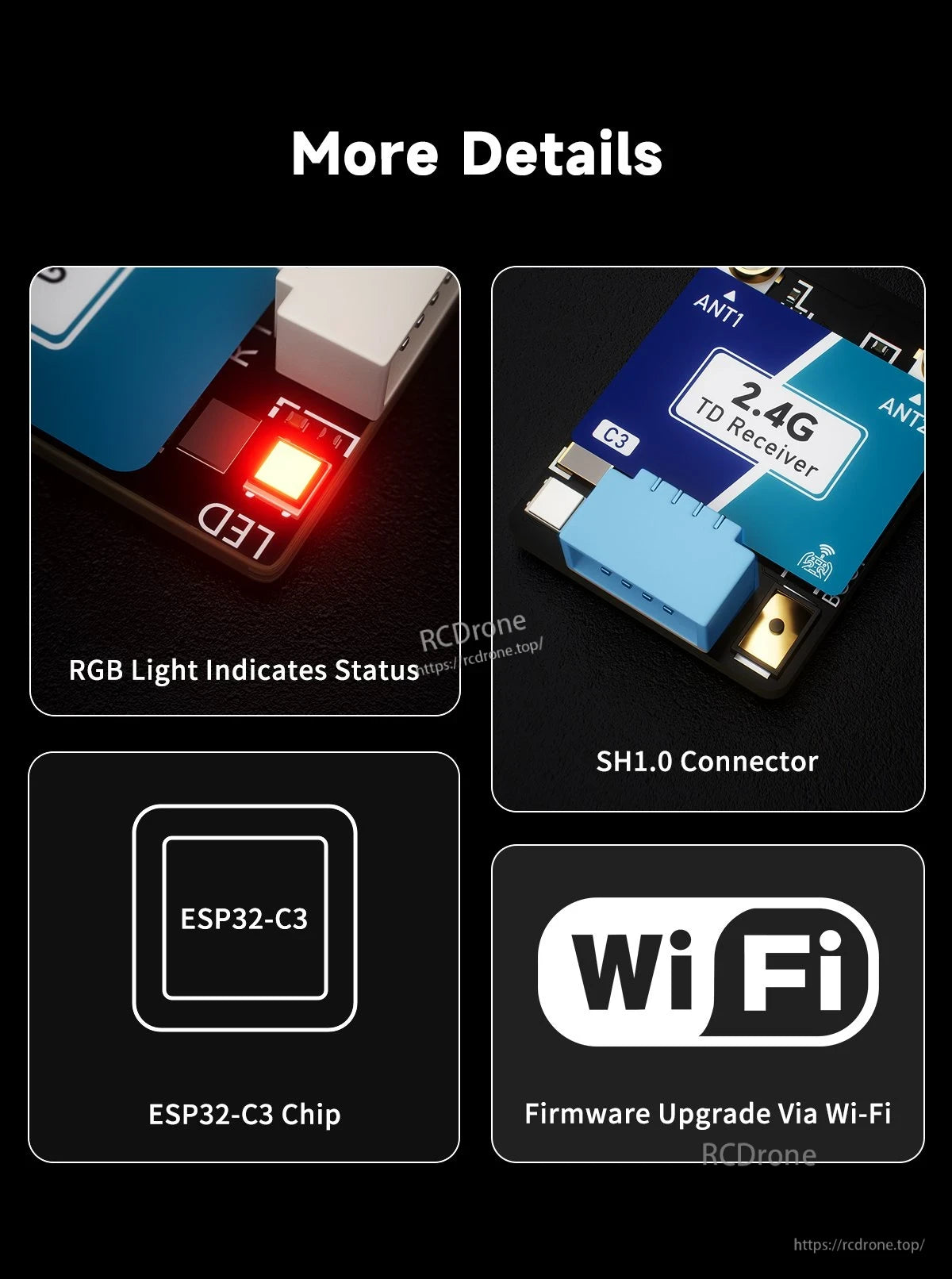

گیرنده دوگانه نانو ELRS GEPRC دارای یک LED وضعیت RGB، یک کانکتور SH1.0 و پشتیبانی از بهروزرسانی فریمور Wi‑Fi است.

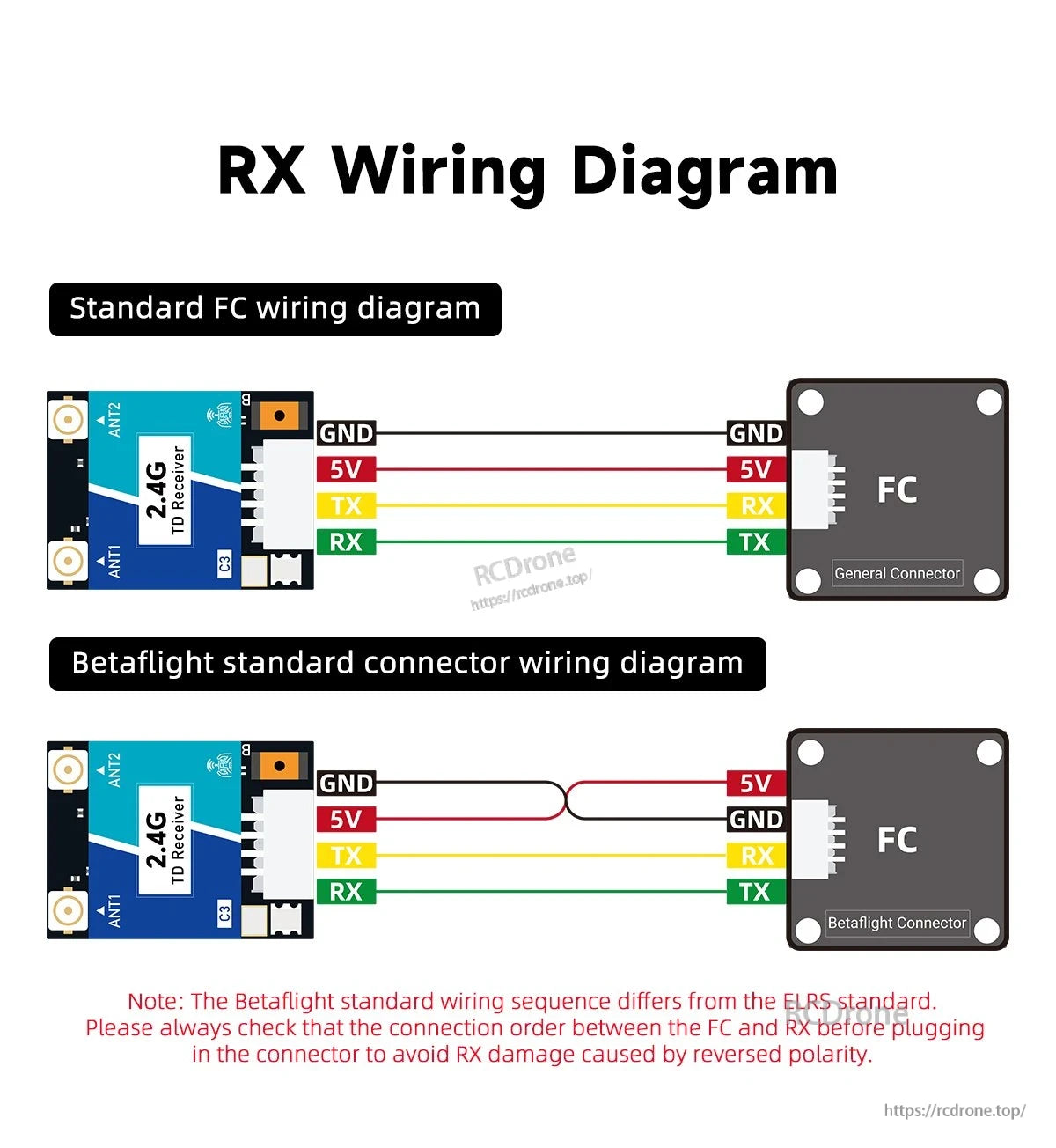

گیرنده دوگانه ELRS GEPRC به کنترلکننده پرواز با GND، 5V، TX و RX متصل میشود و ترتیب پین کانکتور Betaflight با سیمکشی استاندارد متفاوت است.

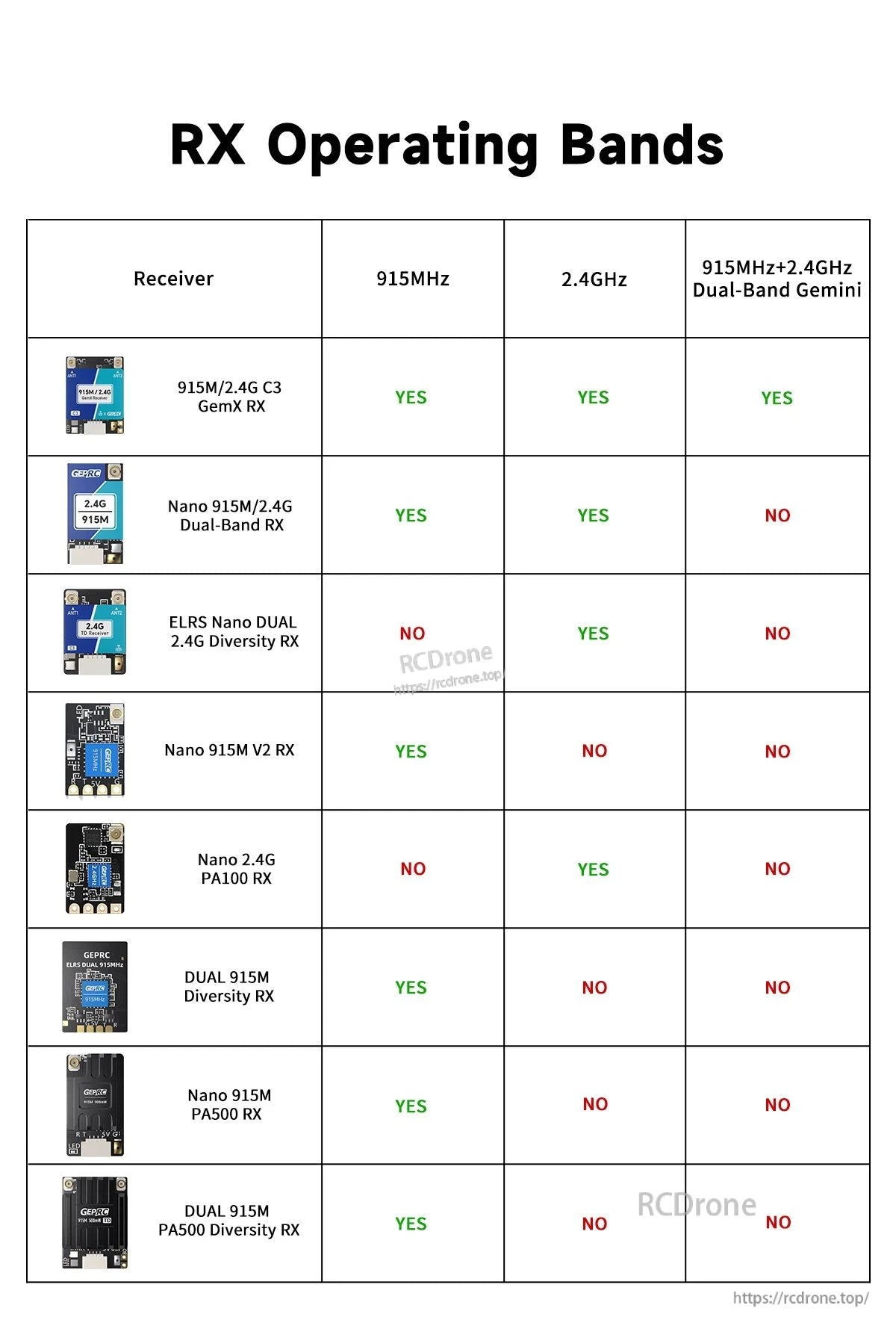

گیرنده دوگانه نانو ELRS از عملکرد 2.4GHz پشتیبانی میکند و هیچ مد دو بانده 915MHz یا 915MHz+2.4GHz Gemini لیست نشده است.

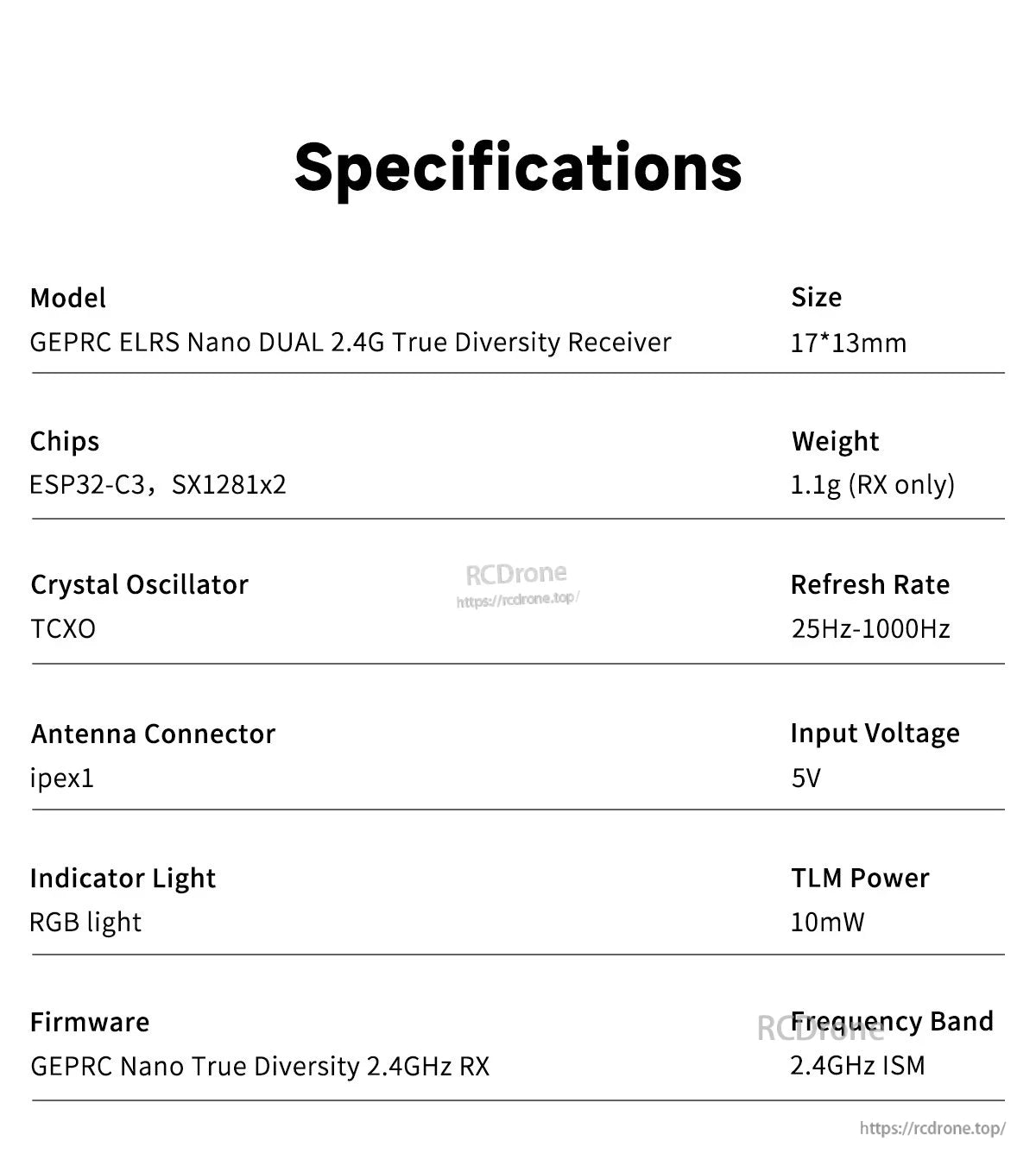

گیرنده دوگانه نانو ELRS GEPRC 2.گیرنده 4G اندازه 17×13 میلیمتر دارد، با ورودی 5 ولت کار میکند و از نرخ تازهسازی 25–1000 هرتز پشتیبانی میکند.

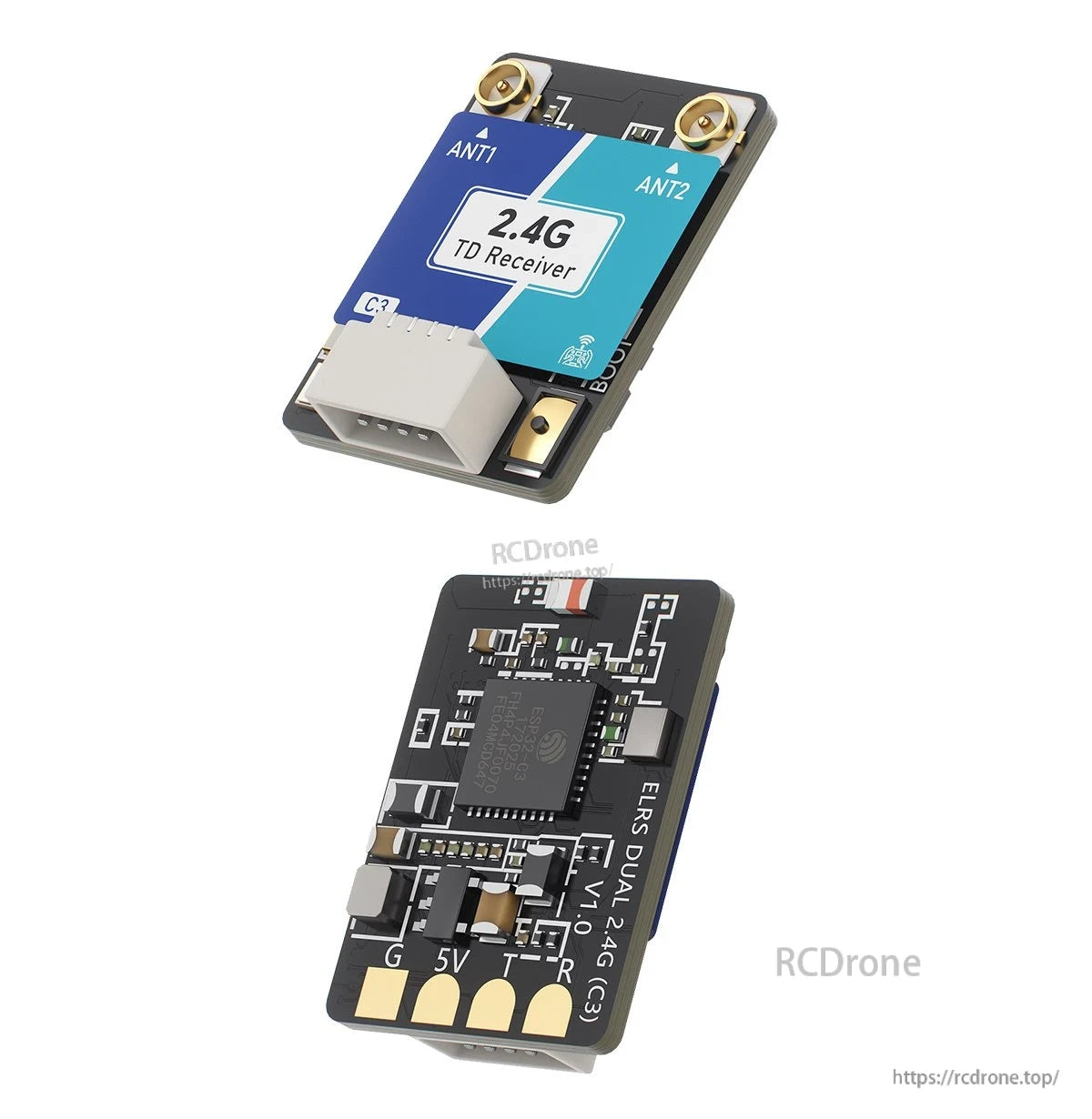

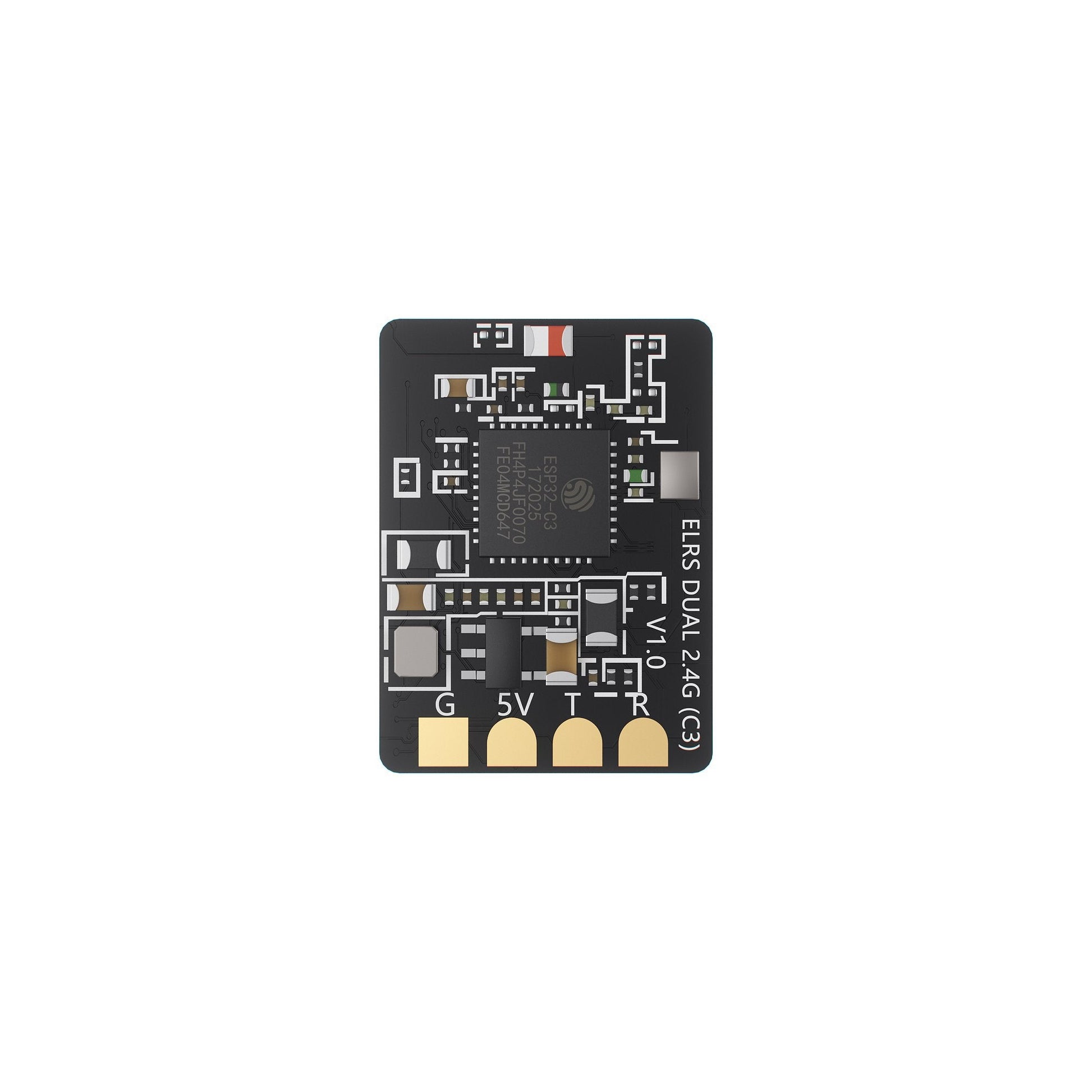

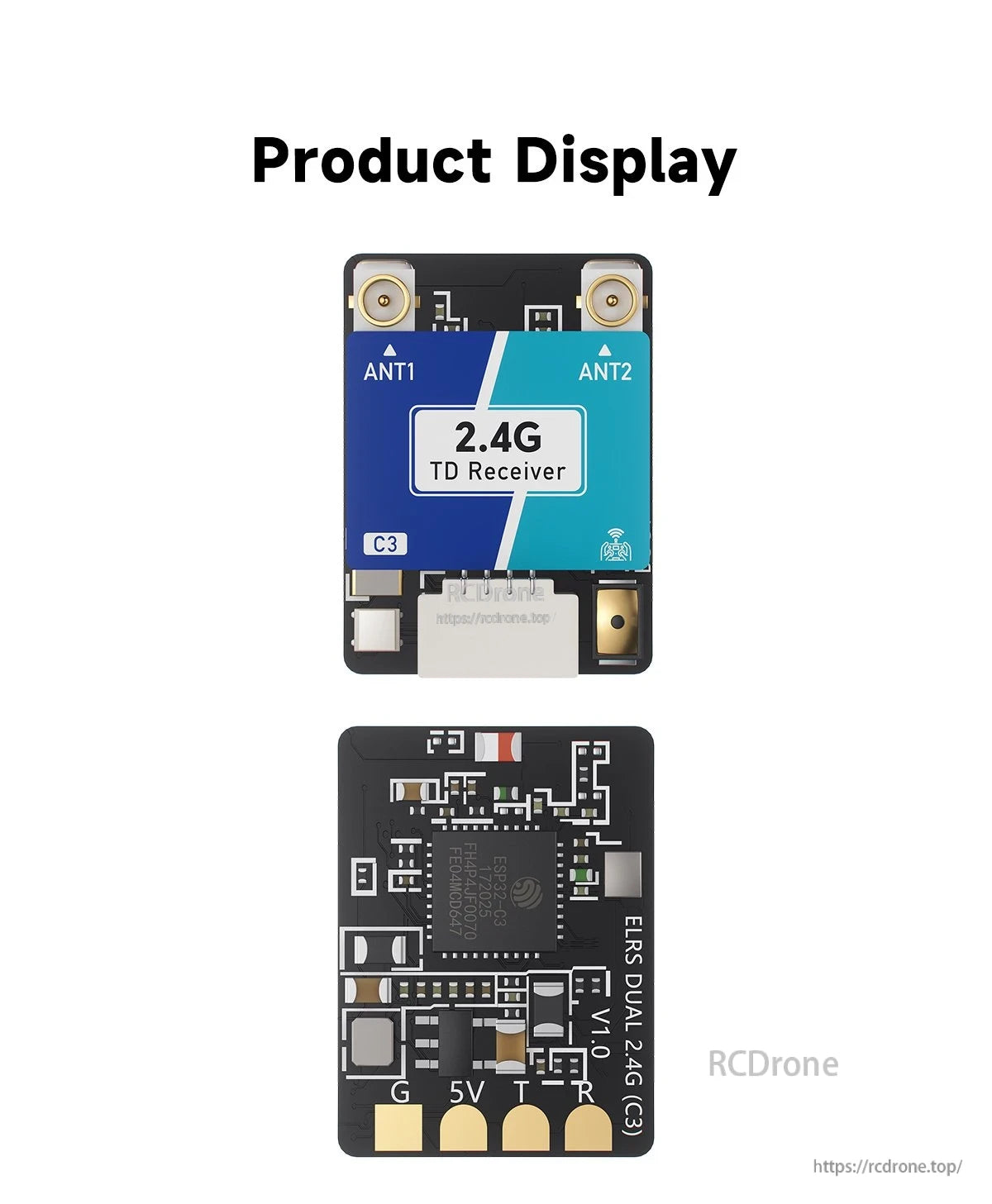

گیرنده نانو دوگانه 2.4G C3 ELRS GEPRC از دو پورت آنتن استفاده میکند و دارای پدهای مشخص شده G، 5V، T و R برای سیمکشی آسان است.
اتصالات آنتن دوگانه ANT1/ANT2 و پدهای مشخص شده G، 5V، T و R سیمکشی این گیرنده نانو 2.4G ELRS را آسان میکند.

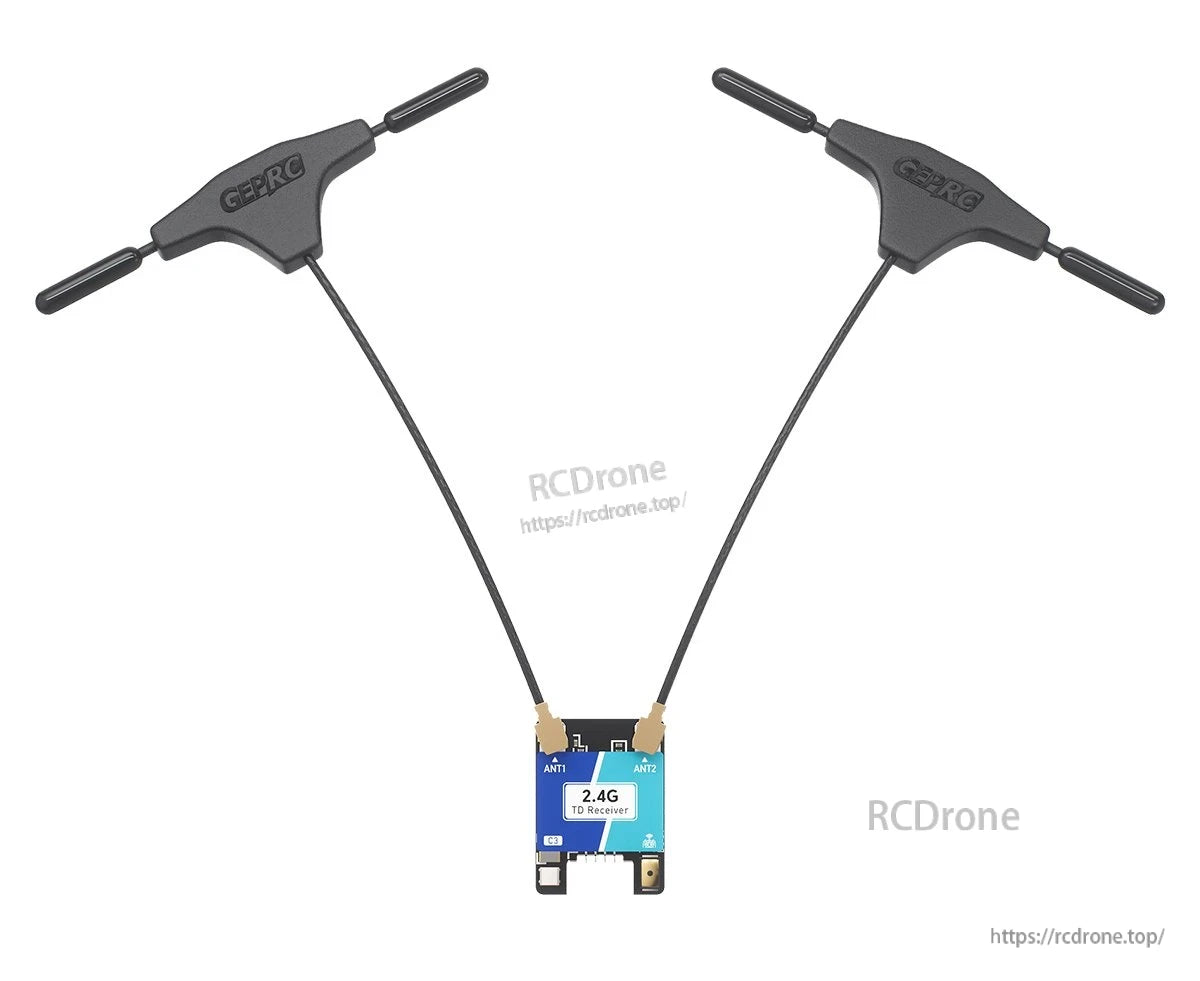

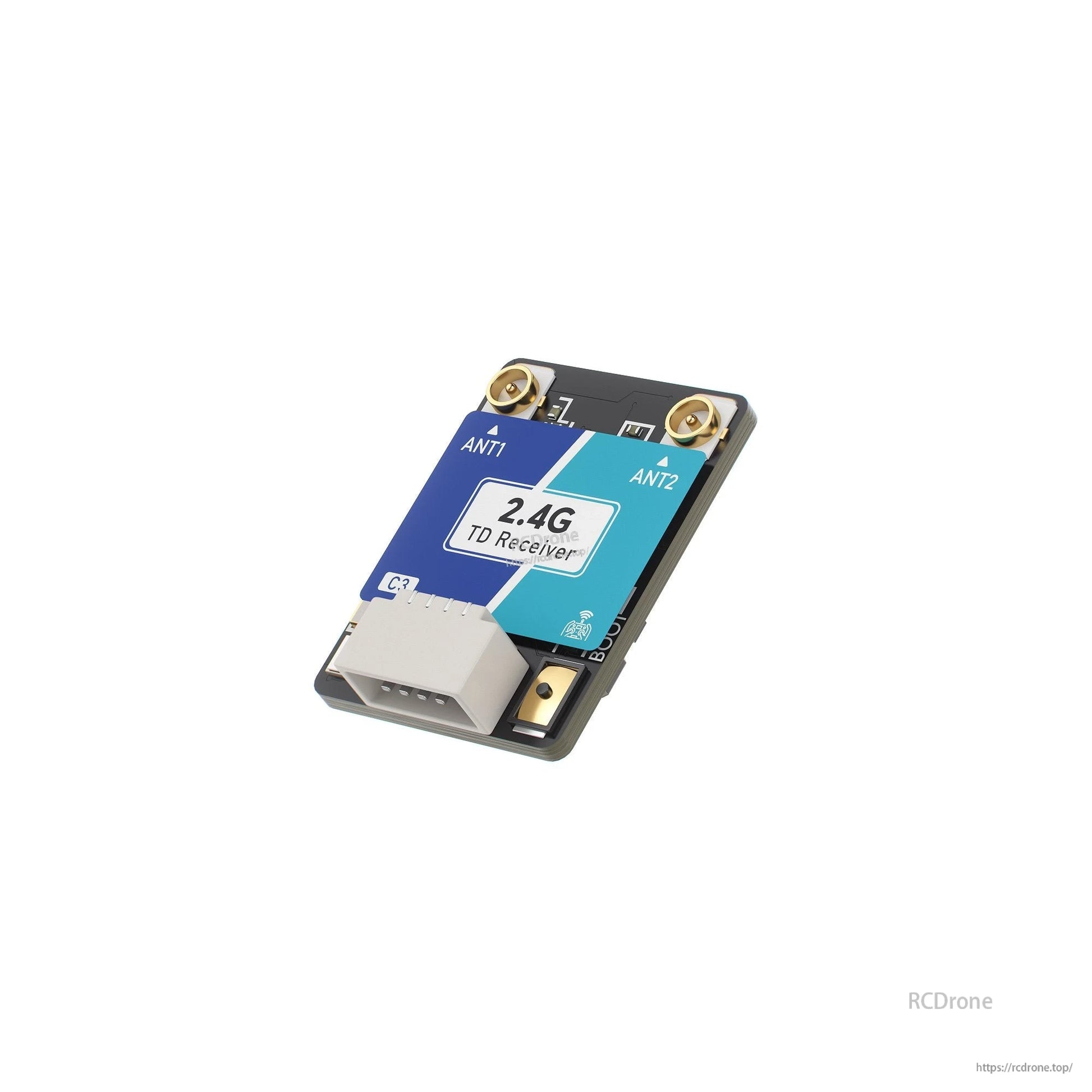

گیرنده TD 2.4G GEPRC از دو آنتن در ANT1 و ANT2 برای پشتیبانی از قرارگیری تنوع واقعی در ساختهای فشرده FPV استفاده میکند.

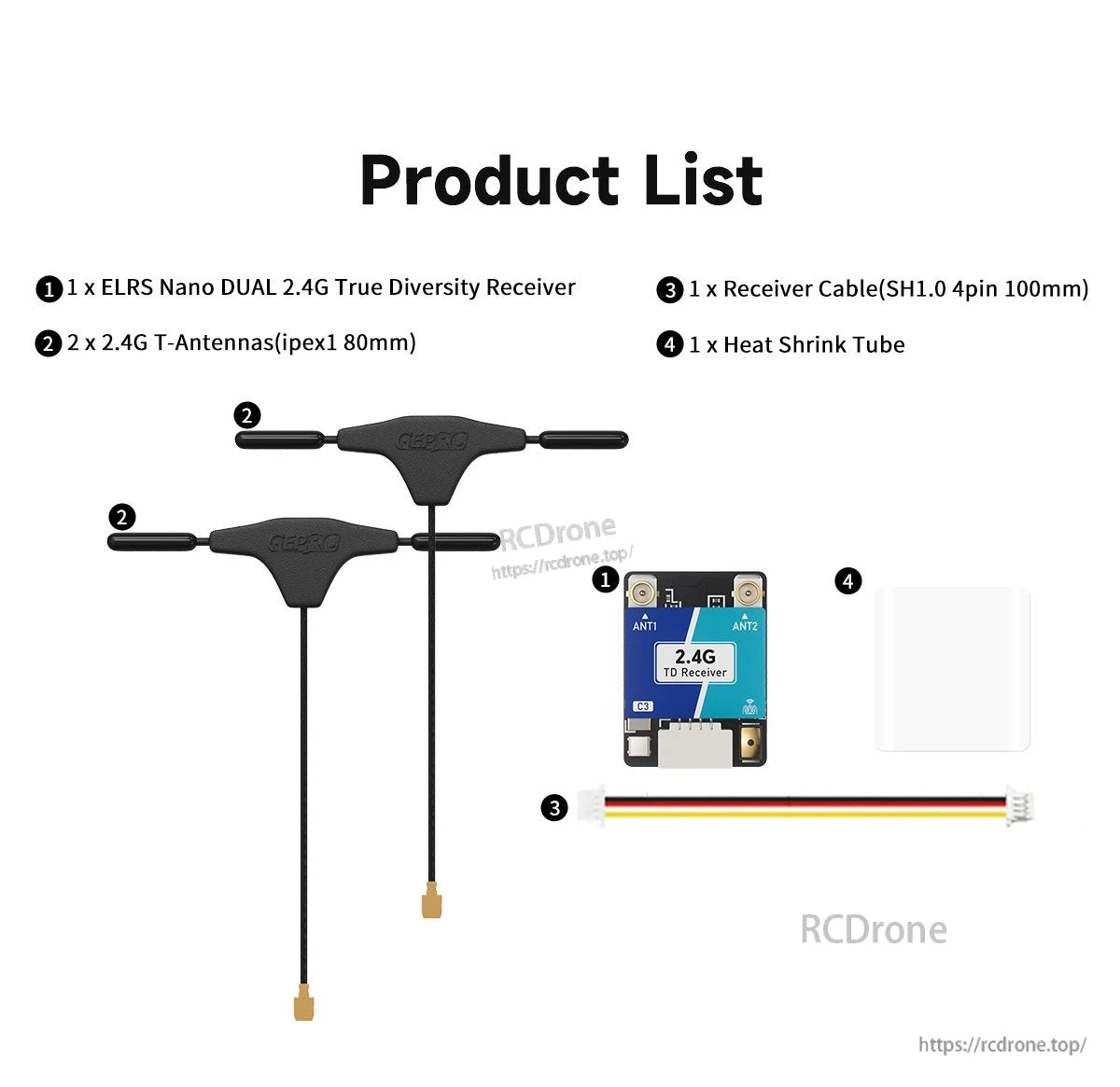

کیت گیرنده نانو دوگانه 2.4G ELRS GEPRC شامل دو آنتن T-2.4G، یک کابل گیرنده 4 پین SH1.0 و لولههای حرارتی برای نصب است.
