فریم GEPRC GEP-DS22 FPV با محافظ پروانه ۲.۲ اینچ، فاصله محور ۱۰۰ میلی‌

بررسی

فریم FPV GEPRC GEP-DS22 یک فریم جمع و جور است که بر اساس طراحی محافظ پروانه داکت شده ۲.۲ اینچی برای پرواز سینمایی در داخل و خارج از منزل ساخته شده است. این فریم ترکیبی از ساختار کامپوزیت با استحکام بالا و یک پوشش محافظ دوربین اختصاصی و یک سیستم کاهش لرزش پنج‌نقطه‌ای است که به بهبود ثبات دوربین در حین افزودن حفاظت در برابر ضربه کمک می‌کند.

ویژگی‌های کلیدی

سیستم کاهش لرزش پنج‌نقطه‌ای برای تثبیت دوربین
پوشش محافظ دوربین (حفاظت در برابر ضربه)
مواد سبک وزن قالب‌گیری شده (محکم‌تر و در عین حال سبک‌تر)
محافظ‌های پروانه داکت شده برای کمک به جلوگیری از ضربه مستقیم پروانه
محل نصب GPS رزرو شده
محل نوار LED یکپارچه (نوار LED به صورت جداگانه خریداری می‌شود)
اجزای چند رنگ (گزینه‌های نارنجی / خاکستری)

مشخصات

مدل	GEP-DS22
اندازه فریم / پروانه‌های پشتیبانی شده	۲.۲ اینچ (پروانه‌های پشتیبانی شده: 2" / 2.2")
ابعاد فریم	۱۴۵ میلی‌متر x ۱۳۹ میلی‌متر x ۵۴ میلی‌متر
فاصله محور چرخ	۱۰۰ میلی‌متر
ضخامت صفحه کربن	۲.۰ میلی‌متر
نصب FC	۲۵.۵ میلی‌متر x ۲۵.۵ میلی‌متر
نصب VTX	۲۵.۵ میلی‌متر x ۲۵.۵ میلی‌متر
نصب موتور	۹ میلی‌متر x ۹ میلی‌متر
عرض نصب دوربین	۲۰ میلی‌متر
نصب GPS	۱۵ میلی‌متر x ۱۵ میلی‌متر x ۵.۵ میلی‌متر
گزینه‌های رنگی	نارنجی / خاکستری
وزن	۵۰.۴ ± ۲ گرم

توجه: اندازه و وزن فقط برای مرجع است. لطفاً برای جزئیات به محصول واقعی مراجعه کنید.

محتویات شامل

صفحه کربن اصلی x 1
محافظ پروانه x 2
سقف (نارنجی) x 1
سقف (خاکستری) x 1
پوشش دوربین (نارنجی) x 1
پوشش دوربین (خاکستری) x 1
پایه VTX (خاکستری) x 1
پایه VTX (نارنجی) x 1
پایه گیرنده / Mini BEC با چاپ سه‌بعدی x 2
پایه آنتن (با چاپ سه‌بعدی) x 2
صفحه محافظ باتری x 1
توپ‌های دمی x 7
فاصله‌دهنده آلومینیومی با بافت M2*3.3*10 x 2
فاصله‌دهنده آلومینیومی با بافت M2*4*12 x 4
کانکتور نر XT30G x 1
خازن x 1
بندهای باتری x 2
پد ضد لغزش باتری x 2
ابزار پانچ x 1
سوزن خارج‌کننده سیم‌کارت x 1
آچار شش‌گوش L شکل 1.5 میلی‌متر x 1
جاکلیدی x 1

پیچ‌ها شامل

پیچ شش‌گوش سر دکمه‌ای M2*4	20
پیچ شش‌گوش سر دکمه‌ای M2*5	6
پیچ شش‌گوش سر دکمه‌ای M2*6	6
پیچ شش‌گوش فرورفته M2*5	9
پیچ شش‌گوش فرورفته M2*6	9
پیچ شش‌گوش خودکار فرورفته M2*7	6
پیچ شش‌گوش فرورفته M2*12	1
پیچ شش‌گوش فرورفته M2*14	3
مهره M2	5
مهره قفل M2	5

کاربردها

پرواز سینمایی FPV در فضای داخلی (تنظیم محافظ پروانه داکت)
پرواز سینمایی FPV در فضای باز

برای سوالات مربوط به سازگاری یا پشتیبانی از ساخت، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

جزئیات

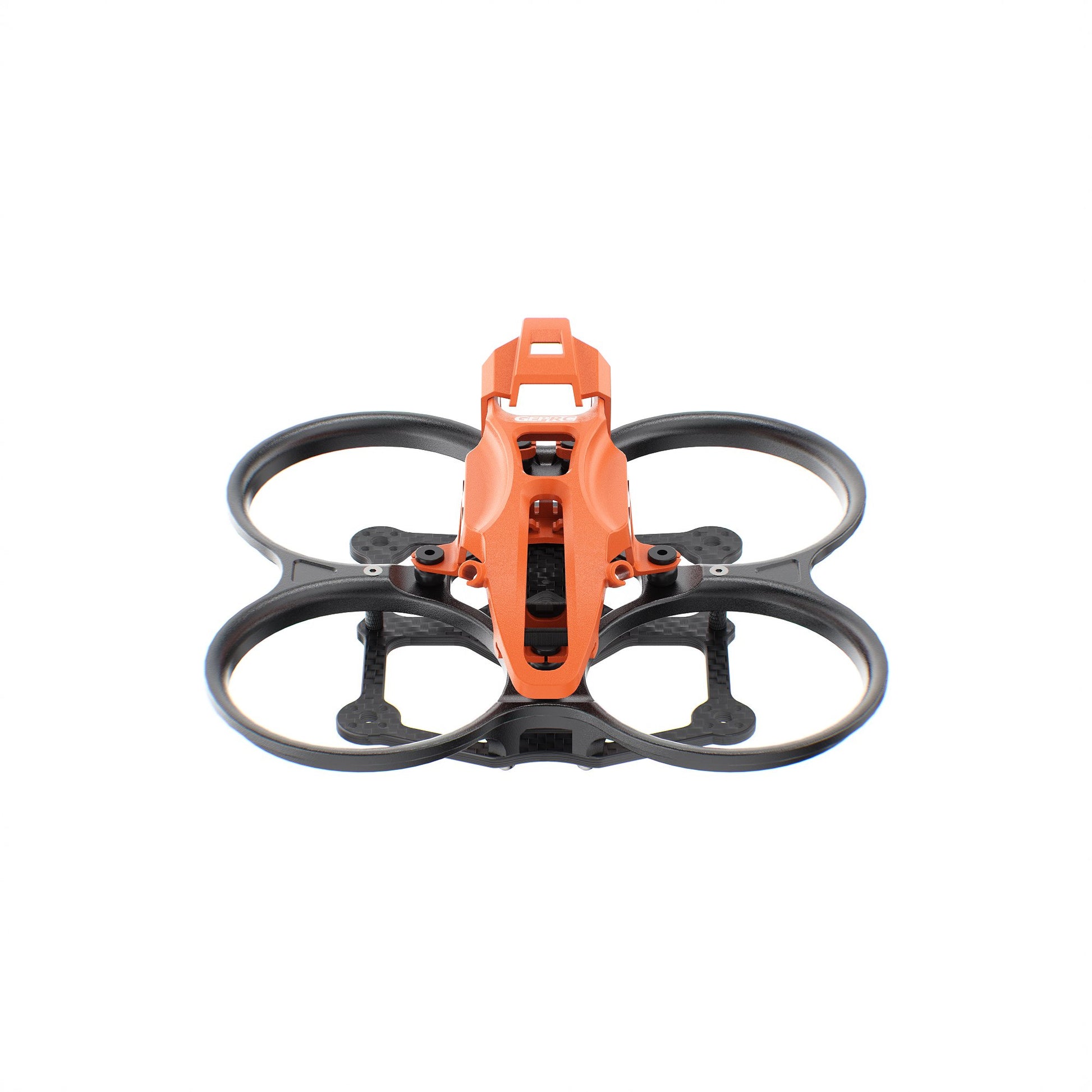

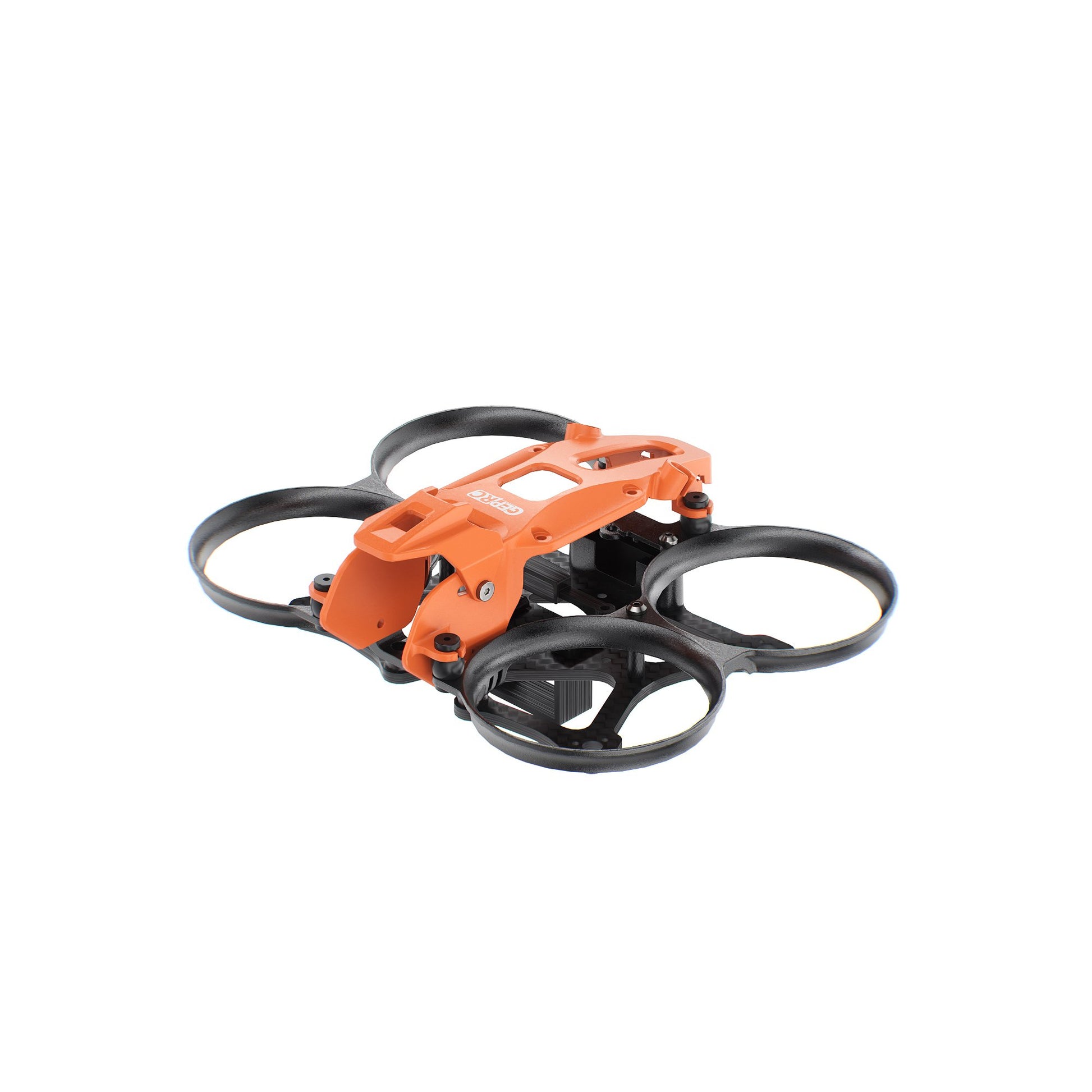

GEPRC GEP-DS22 FPV Frame, GEPRC GEP-DS22 FPV cinewhoop drone frame with ducted prop guards, shown in orange and gray

فریم GEPRC GEP-DS22 از طراحی سینهوپ با محافظ پروانه کامل برای ساخت‌های جمع و جور استفاده می‌کند.

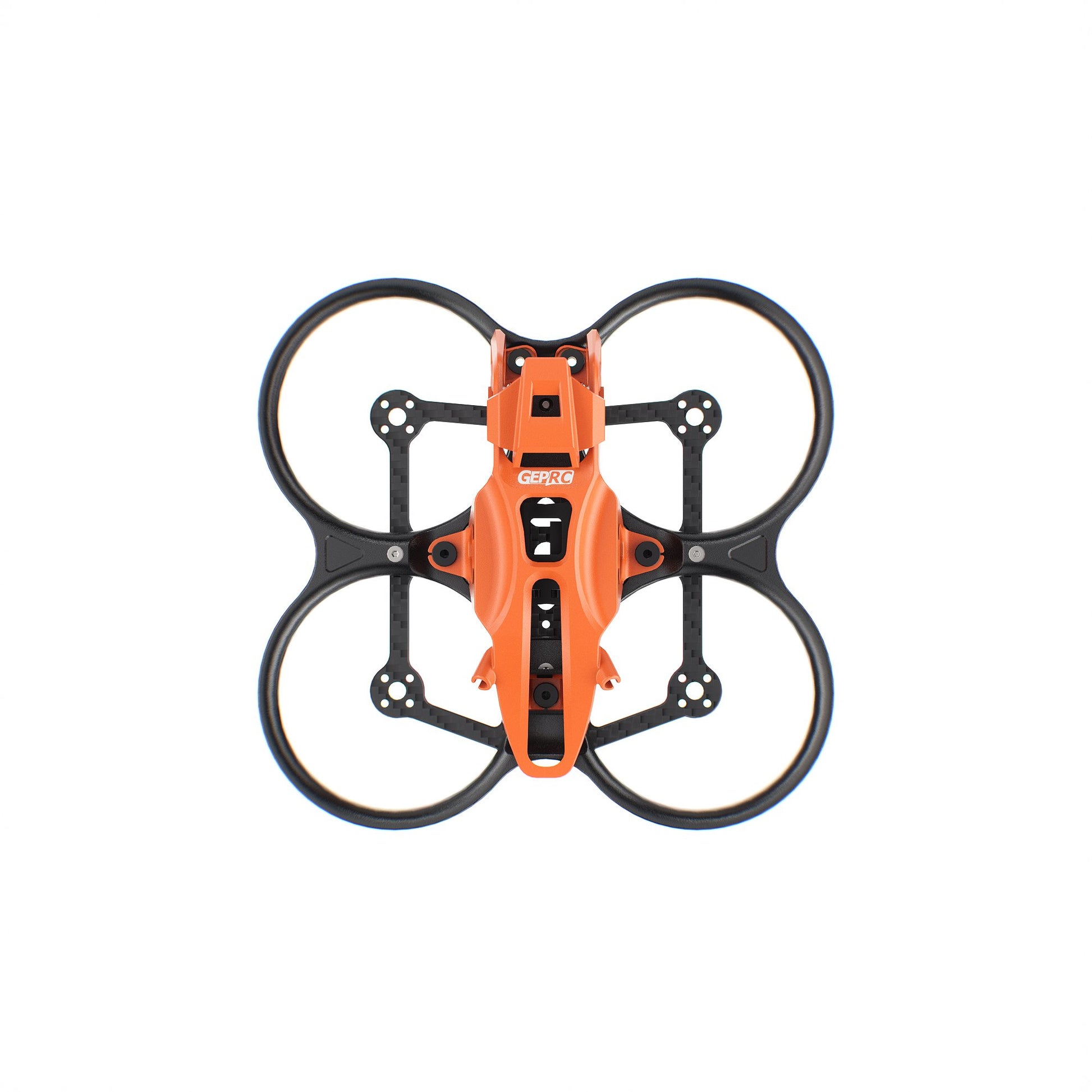

GEPRC GEP-DS22 FPV Frame, GEPRC GEP-DS22 FPV drone frame with orange canopy, ducted prop guards, GPS bay, and LED strip slot

فریم FPV GEP-DS22 دارای یک کاور تزریق‌مُد شده با پوشش محافظ دوربین، محافظ پروانه داکت‌دار، یک فضای نصب GPS رزرو شده و یک شکاف نوار LED یکپارچه (نوار LED به‌طور جداگانه فروخته می‌شود) است.

GEPRC GEP-DS22 FPV frame with orange five-point vibration damping camera mount and blue isolators

فریم FPV GEP-DS22 از یک پایه دوربین با پنج نقطه کاهش لرزش استفاده می‌کند تا کمک کند تا فیلم‌برداری پایدارتر باشد.

GEPRC GEP-DS22 FPV frame mounting dimensions showing 25.5mm AIO/VTX holes, 9mm motor mount and 15mm GPS mount

GEPRC GEP-DS22 نصب 25.5mm AIO/VTX را به همراه یک پایه GPS 15×15mm و سوراخ‌های نصب موتور 9mm برای نصب تمیز اجزا فراهم می‌کند.

GEPRC GEP-DS22 FPV frame specifications table with 100mm wheelbase, 2.0mm carbon plate and 25.5x25.5 mounts

مشخصات فریم GEP-DS22 شامل فاصله محور 100 میلی‌متر، ضخامت صفحه کربن 2.0 میلی‌متر و نصب FC/VTX 25.5 x 25.5 میلی‌متر است.

GEPRC GEP-DS22 FPV Frame, GEPRC GEP-DS22 FPV ducted frame with orange canopy, product dimensions 145 mm x 139 mm x 54 mm

فریم FPV GEPRC GEP-DS22 به طول 145 میلی‌متر و عرض 139 میلی‌متر با ارتفاع کلی 54 میلی‌متر برای ساخت‌های جمع و جور اندازه‌گیری می‌شود.

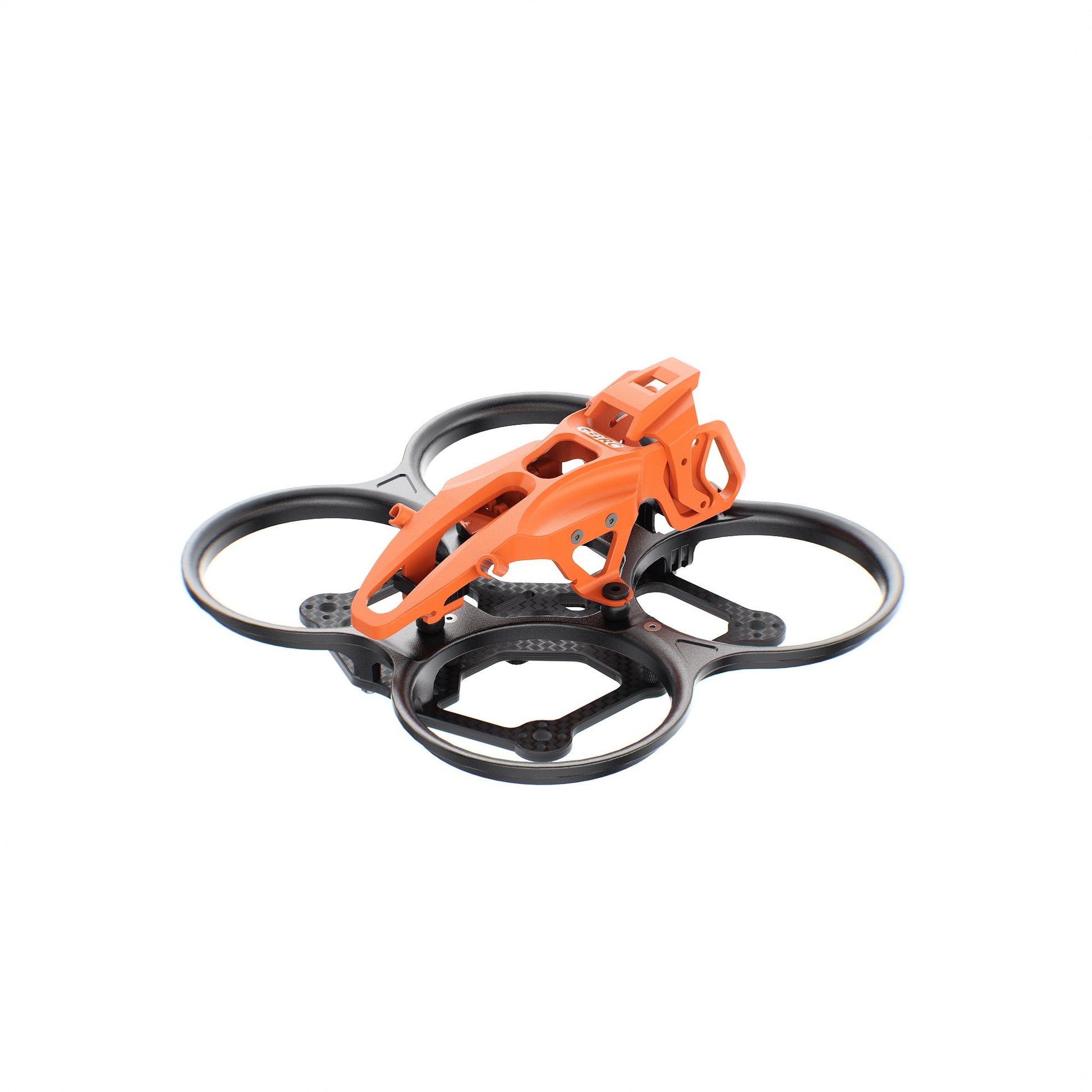

GEPRC GEP-DS22 FPV Frame, GEPRC GEP-DS22 FPV drone frame with black ducted prop guards and orange canopy for cinewhoop builds

فریم FPV GEPRC GEP-DS22 دارای طراحی داکت‌دار و سبک سینهوپ با یک کاور بالایی نارنجی و محافظ پروانه‌های یکپارچه است.

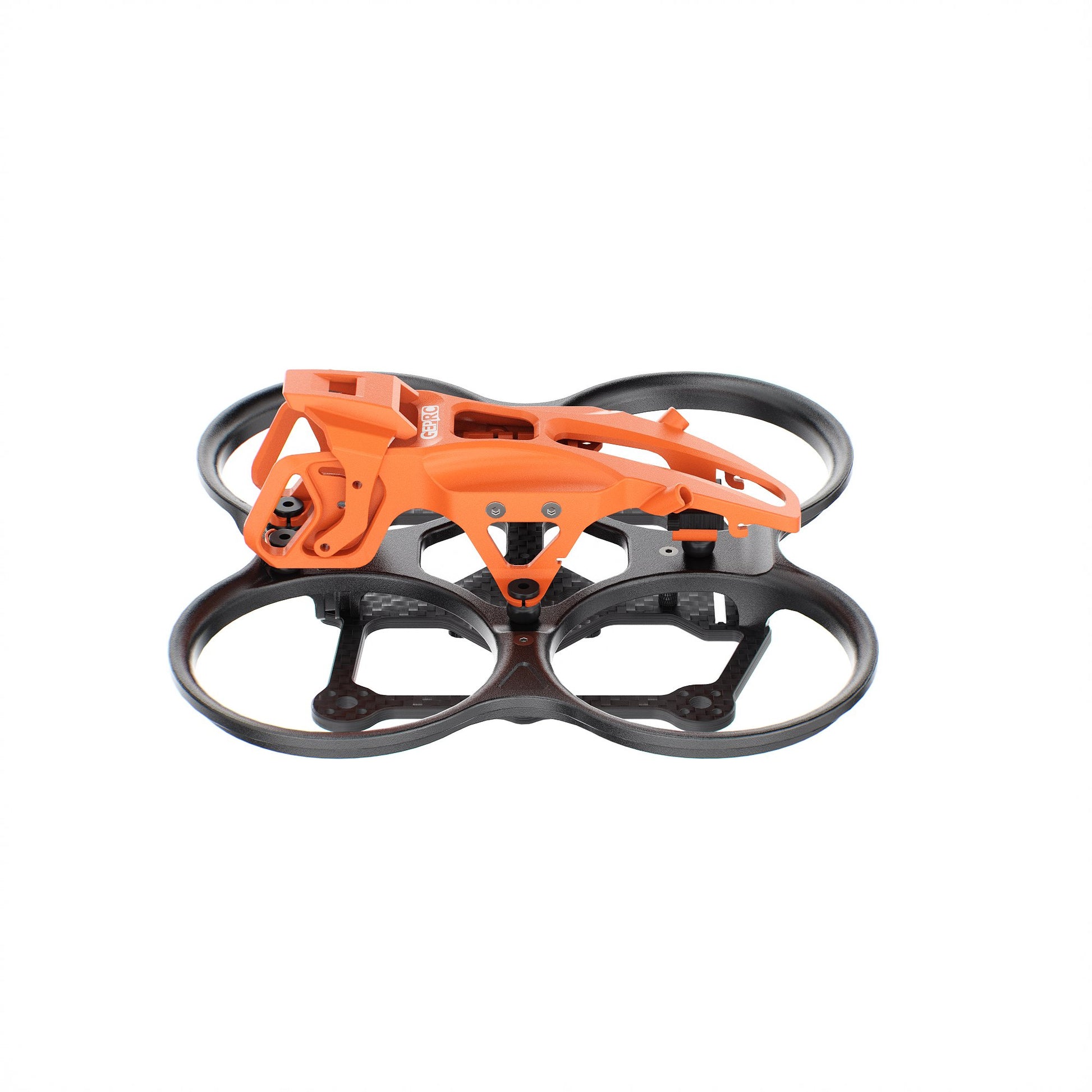

GEPRC GEP-DS22 FPV frame with orange canopy and four ducted prop guards, shown from side and top angles

فریم FPV GEPRC GEP-DS22 از طراحی محافظ داکت‌دار با یک کاور نارنجی استفاده می‌کند تا ساختار جمع و جوری به سبک سینهوپ را محافظت کند.

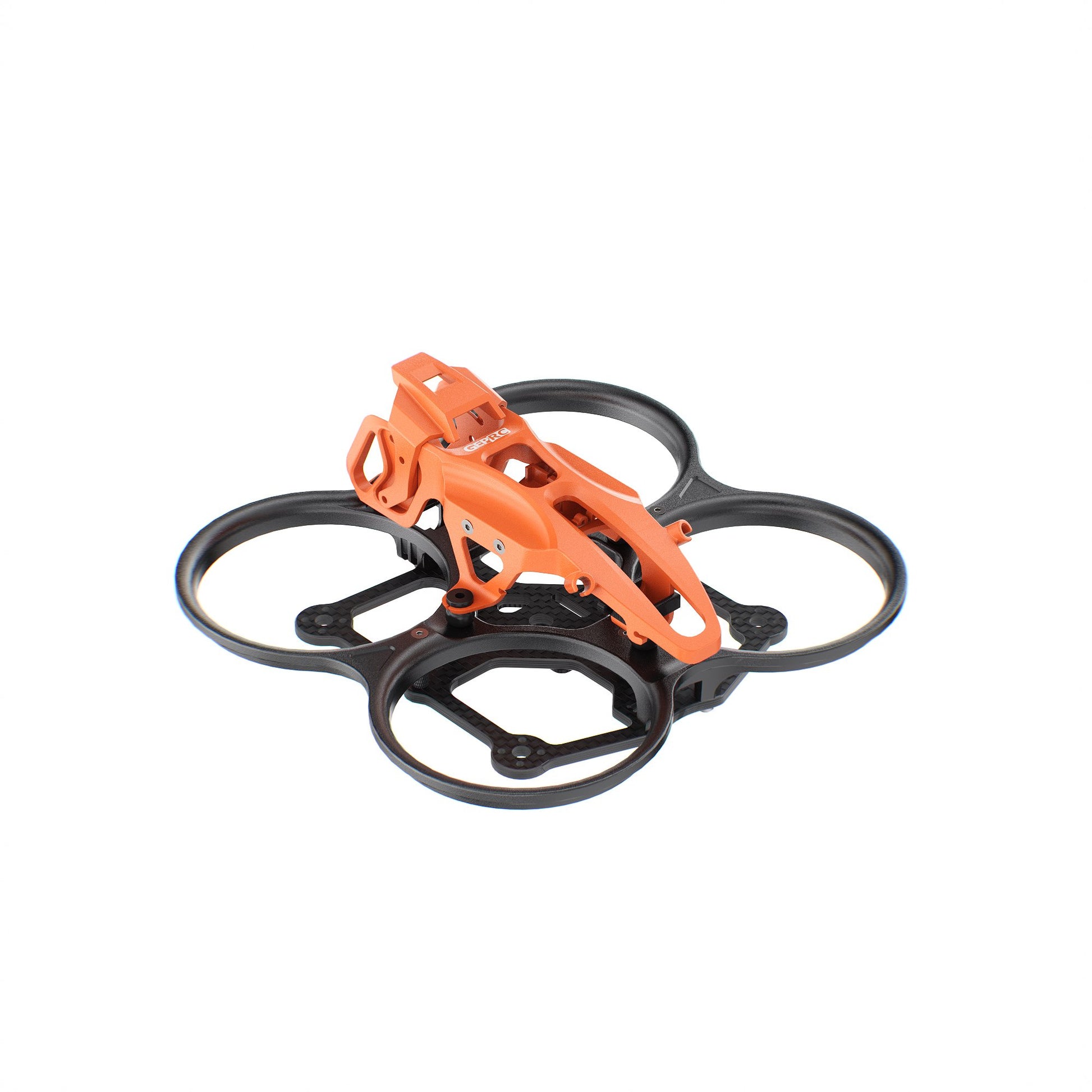

GEPRC GEP-DS22 FPV Frame, GEPRC GEP-DS22 FPV drone frame with orange canopy, carbon fiber plate, and four ducted prop guards

فریم FPV GEPRC GEP-DS22 ترکیبی از یک صفحه کربنی جمع و جور با داکت‌های یکپارچه و یک کاور نارنجی برای ساختی مرتب است.

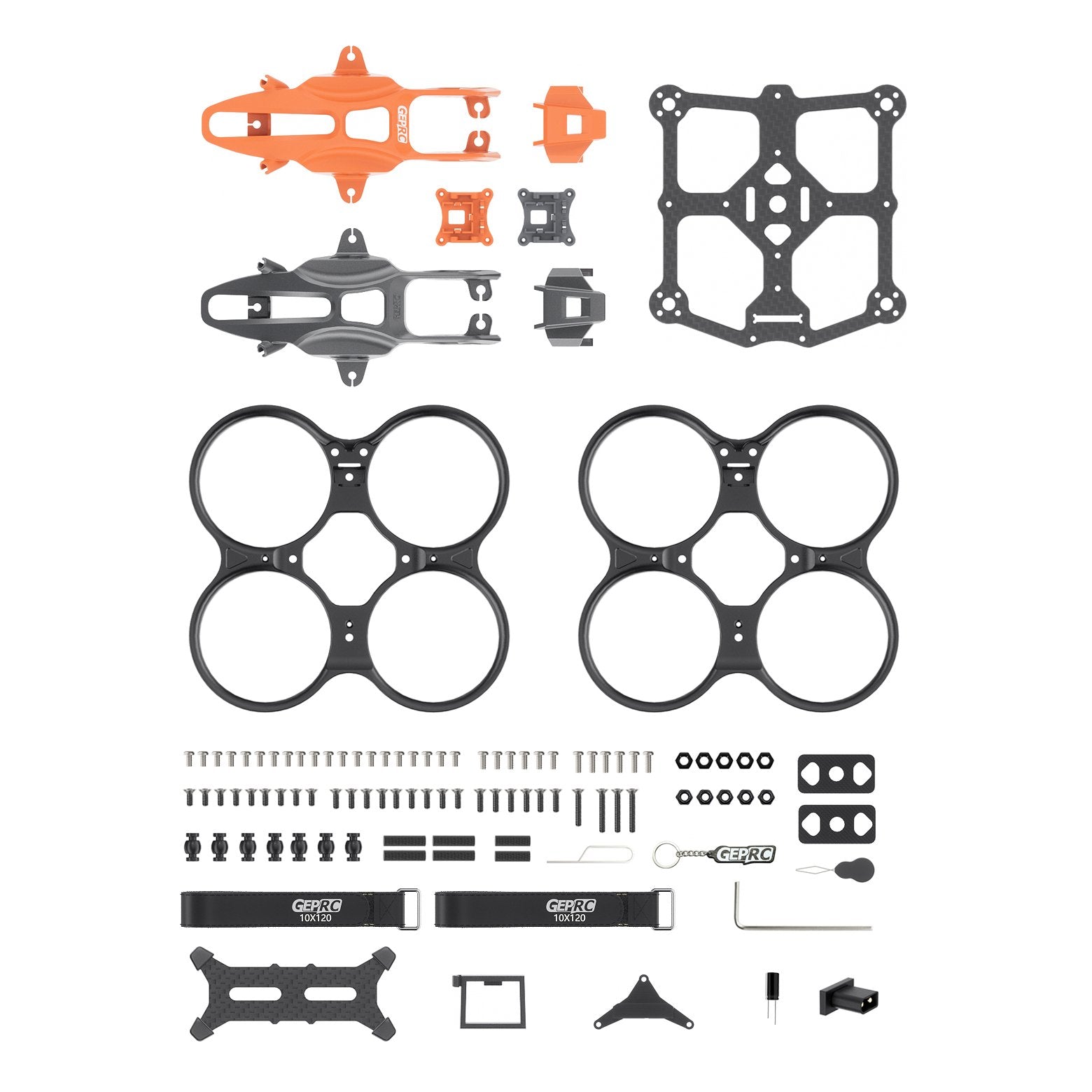

GEPRC GEP-DS22 FPV frame kit parts layout with carbon fiber plates, duct guards, canopy shells, screws and straps

کیت فریم GEPRC GEP-DS22 شامل صفحات فیبر کربن، محافظ‌های داکت، قطعات کاور، بندها و سخت‌افزار نصب برای یک ساخت کامل است.

GEPRC GEP-DS22 FPV frame kit contents list with carbon plate, prop guards, canopies, mounts, hardware and XT30G

کیت فریم GEP-DS22 شامل یک صفحه کربنی اصلی، دو محافظ پروانه، گزینه‌های کاور نارنجی و خاکستری و کاور دوربین، پایه‌های VTX و آنتن، سخت‌افزار و یک کانکتور نر XT30G است.

GEPRC GEP-DS22 FPV frame kit parts list with capacitor, battery straps, anti-slip pads, tools and keychain

کیت فریم FPV GEP-DS22 شامل یک خازن، دو بند باتری، دو پد ضد لغزش باتری، یک ابزار پانچ، یک پین خارج‌کننده سیم‌کارت، یک آچار شش‌گوش L شکل 1.5 میلی‌متری و یک جاکلیدی است.
