بررسی اجمالی
GEPRC MATEN 3.3G 4W VTX PRO یک فرستنده ویدئویی (VTX) با فرکانس 3.3GHz است که برای سیستمهای FPV طراحی شده است، با توان خروجی قابل انتخاب تا 4000mW و 48 کانال انتقال. این دستگاه از یک بدنه آلومینیومی CNC و یک میکرو توربوفن داخلی برای دفع حرارت فعال استفاده میکند، از کنترل IRC Tramp برای تنظیم پارامترهای OSD پشتیبانی میکند و امکان وارد کردن فرکانس به طور مستقیم در پیکربندیکننده را فراهم میآورد.
ویژگیهای کلیدی
- عملکرد 3.3GHz؛ دامنه فرکانس: 3000-3500MHz
- توان خروجی قابل انتخاب: 25mW / 200mW / 1600mW / 4000mW / حالت Pit
- بدنه آلومینیومی CNC برای دفع حرارت
- میکرو توربوفن داخلی برای خنکسازی فعال
- پشتیبانی از پروتکل IRC Tramp (تنظیم پارامترهای OSD)
- یک دکمه تنظیم عملکرد و سه چراغ نشانگر برای عملکرد
- عملکرد حفاظت از کنترل دما (پیشگیری از گرمای بیش از حد)
- پشتیبانی از 48CH
- پشتیبانی از الگوی نصب: 20x20mm(M2) و 25.5x25.5mm(M2)
- پشتیبانی از وارد کردن فرکانس به طور مستقیم در پیکربندی

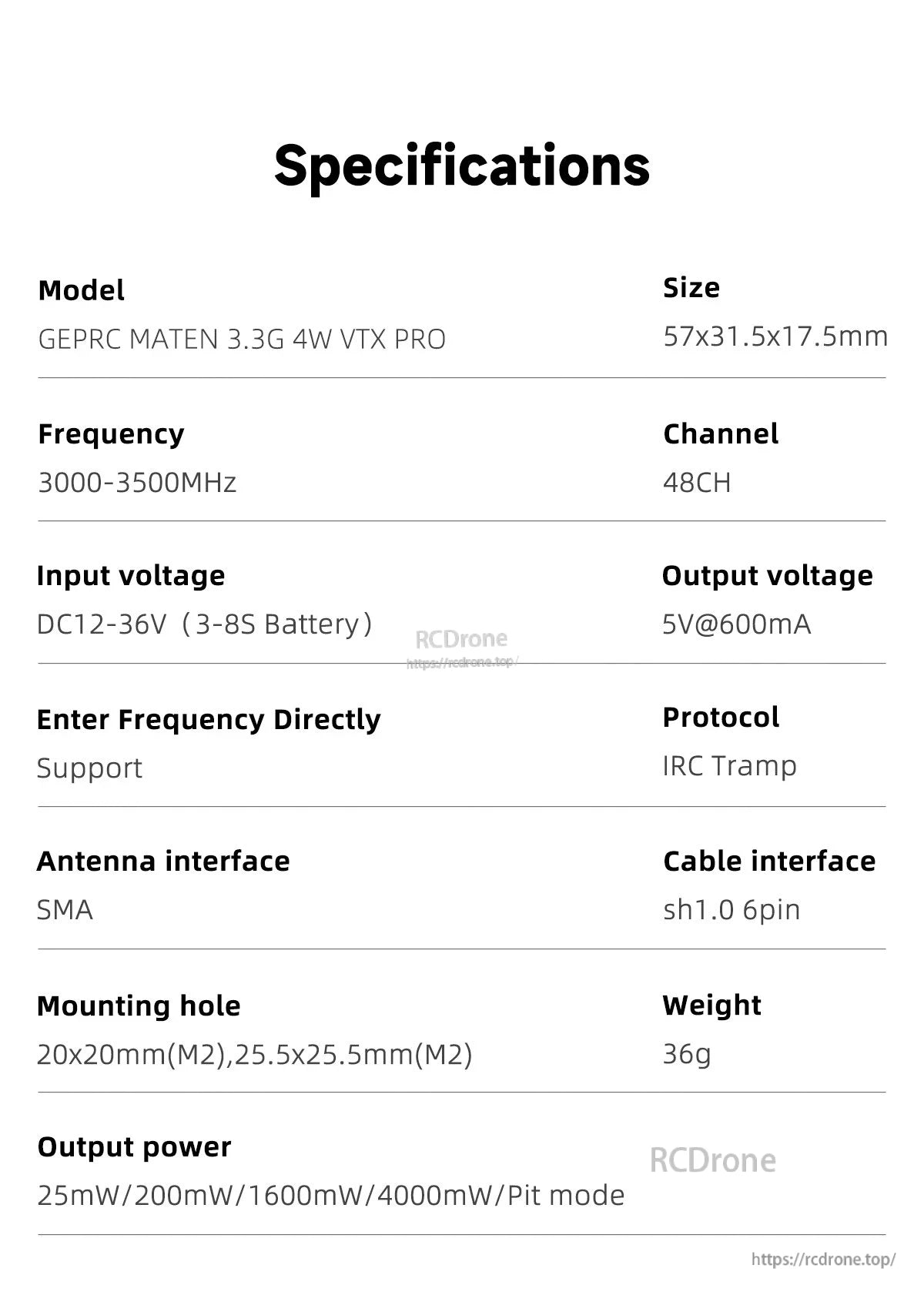

مشخصات
| مدل | GEPRC MATEN 3.3G 4W VTX PRO |
| فرکانس | 3000-3500MHz |
| کانالها | 48CH |
| قدرت خروجی | 25mW / 200mW / 1600mW / 4000mW / حالت Pit |
| ولتاژ ورودی (مشخصات) | DC12-36V (باتری 3-8S) |
| علامت ولتاژ ورودی (برچسب پد) | 7-36V |
| ولتاژ خروجی | 5V@600mA |
| پروتکل | IRC Tramp |
| رابط آنتن | SMA |
| رابط کابل | SH1.0 6pin |
| سوراخ نصب | 20x20mm(M2)، 25.5x25.۵میلیمتر(M2) |
| اندازه | ۵۷x۳۱.۵x۱۷.۵میلیمتر |
| برچسبهای نمودار ابعاد | ۵۷میلیمتر، ۵۰میلیمتر، ۳۱.۵میلیمتر، ۱۷.5mm |
| وزن | 36 گرم |
| گواهی/علامتها | CE, RoHS; ساخت چین; داغ |
| برچسبهای روی واحد | MATEN POWER 4W MAX; احتیاط: قبل از استفاده آنتن را نصب کنید |
| برچسبهای پد (6 پین) | 7-36V, GND, VTX, IRC, 5VOUT, GND |
| برچسبهای دیگر | ANT; خروجی هوا |
باندهای فرکانسی (48CH)
| باند A | 3083, 3114, 3145, 3176, 3207, 3238, 3269, 3300 |
| باند B | 3215, 3235, 3255, 3275, 3295, 3315, 3335, 3355 |
| باند C | 3170, 3190, 3210, 3230, 3250, 3270, 3290, 3310 |
| باند D | 3320, 3345, 3370, 3395, 3420, 3445, 3470, 3495 |
| باند E | 3310, 3330, 3355, 3380, 3405, 3430, 3455, 3480 |
| باند F | 3330، 3350، 3370، 3390، 3410، 3430، 3450، 3470 |
دکمه &عملکرد چراغ نشانگر
- چراغهای نشانگر: چراغ کانال (آبی)، چراغ باند (سبز)، چراغ قدرت (قرمز)؛ برچسب دکمه: سوئیچ/کلید
- انتخاب فرکانس (کانال): دکمه را به مدت 2 ثانیه فشار داده و نگه دارید؛ چراغ آبی چشمک میزند تا وارد حالت تنظیم فرکانس شوید؛ برای تغییر نقاط فرکانس به سرعت کلیک کنید.فلشهای نور آبی: CH1=فلش 1X، CH2=فلش 2X، CH3=فلش 3X، CH4=فلش 4X، CH5=فلش 5X، CH6=فلش 6X، CH7=فلش 7X، CH8=فلش 8X.
- انتخاب باند: در عرض پنج ثانیه، دکمه را به مدت 2 ثانیه نگه دارید؛ نور سبز چشمک میزند تا وارد حالت تنظیم باند شوید؛ به سرعت کلیک کنید تا باند را تغییر دهید. نور سبز چشمک میزند: باند A=فلش 1X، باند B=فلش 2X، باند C=فلش 3X، باند D=فلش 4X، باند E=فلش 5X، باند F=فلش 6X.
- انتخاب قدرت: در عرض پنج ثانیه، دکمه را به مدت 2 ثانیه نگه دارید؛ نور قرمز چشمک میزند تا وارد حالت تنظیم قدرت شوید؛ به سرعت کلیک کنید تا قدرت را تنظیم کنید. نور قرمز چشمک میزند: 25mW=فلش 1X، 200mW=فلش 2X، 1600mW=فلش 3X، 4000mW=فلش 4X، حالت PIT=نگهداشتن.
محتویات موجود
- 1 x MATEN 3.3G 4W VTX PRO
- 1 x کابل VTX (SH1.0 6pin 150mm)
- 1 x دفترچه راهنما
یادداشتها
- آنتن را قبل از استفاده نصب کنید.
- با جریان هوای ثابت و در یک محیط خوب تهویه شده پرواز کنید تا از گرم شدن بیش از حد جلوگیری شود. در صورت کار در شرایط محدود، یک فن خنککننده نصب کنید.
- خروجی 5V فقط برای استفاده دوربین/فن خنککننده است. ورودی باتری را به خروجی 5V متصل نکنید؛ آسیب شدید به VTX وارد خواهد شد.
برای انتخاب محصول یا پشتیبانی فنی، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.
جزئیات

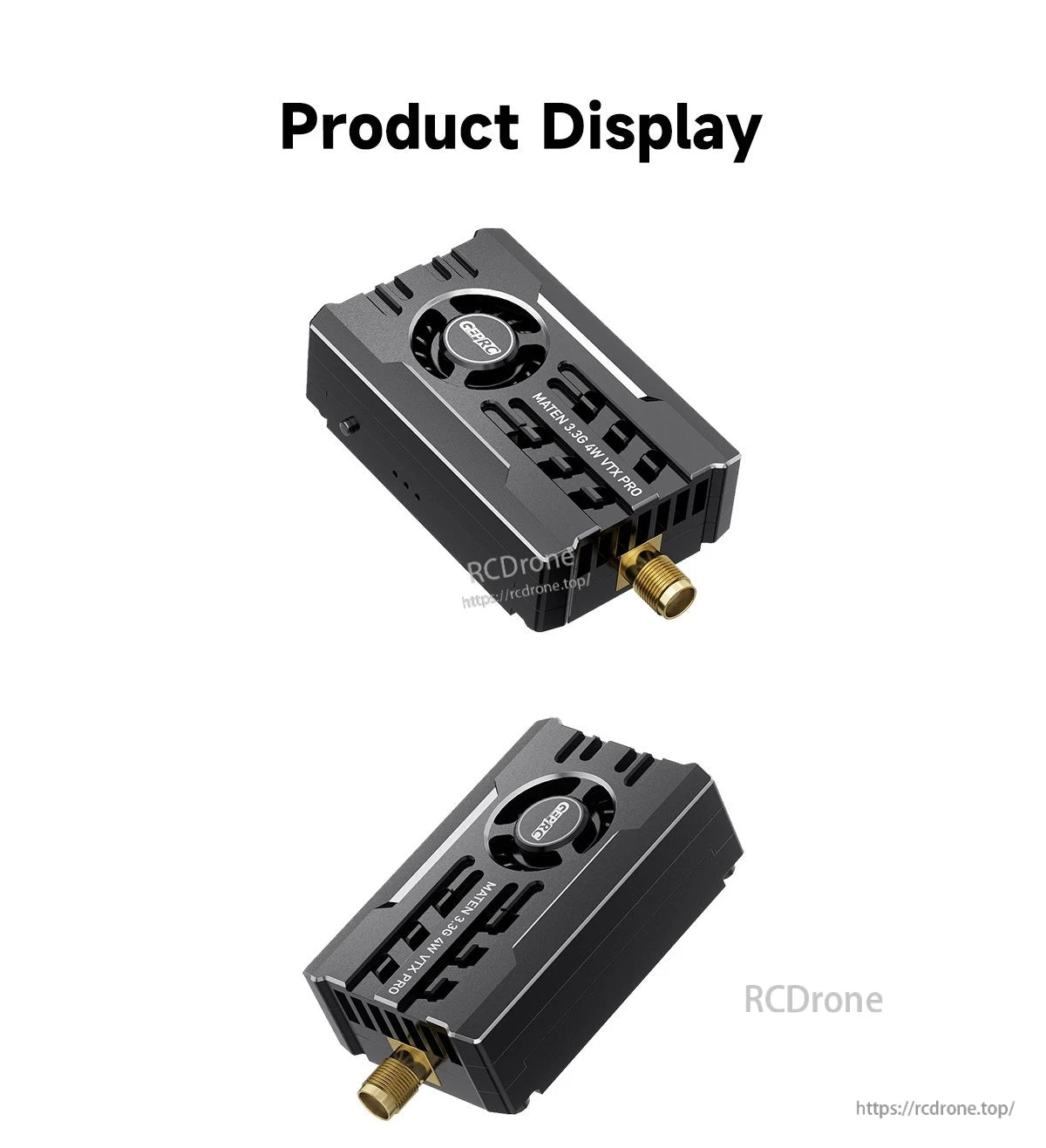

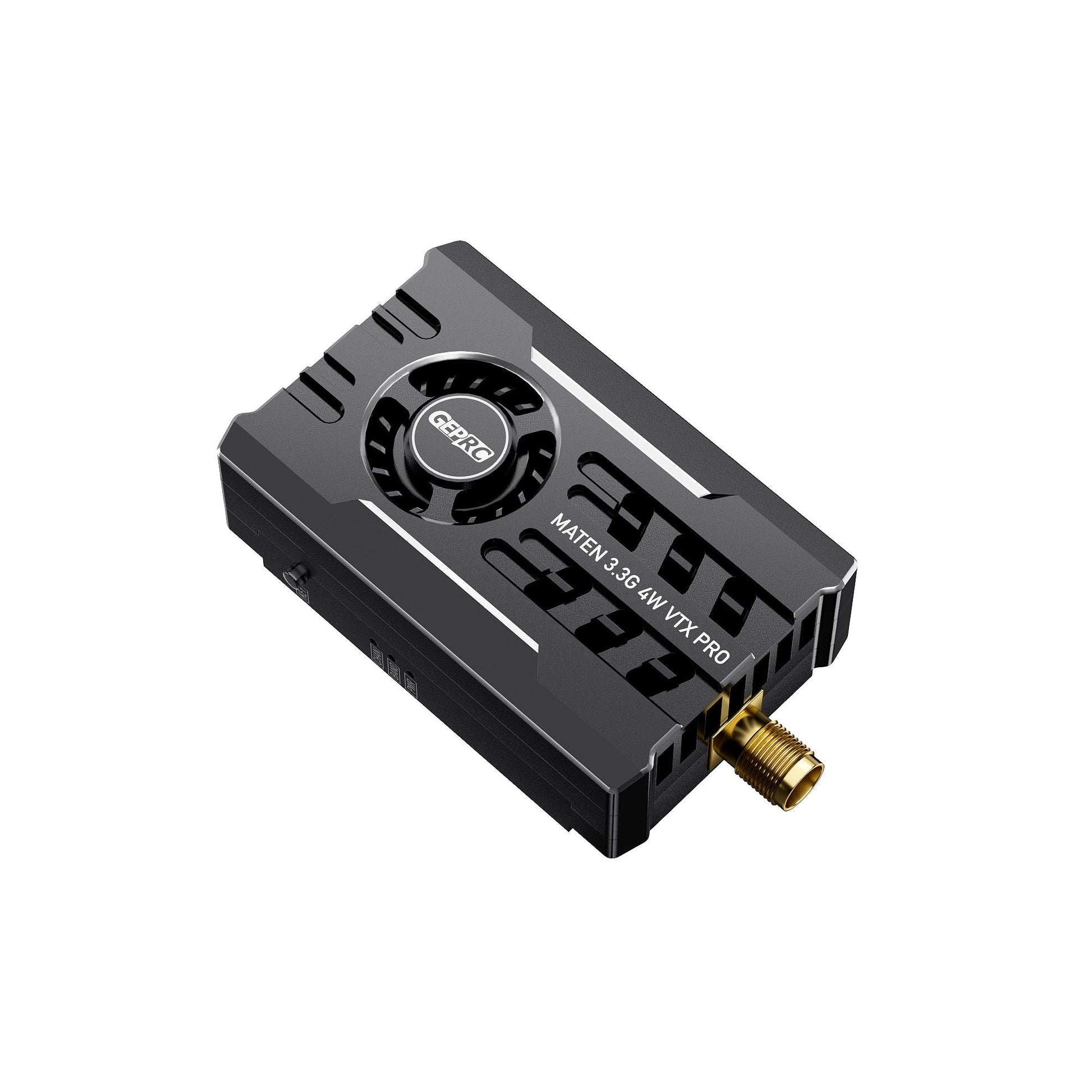

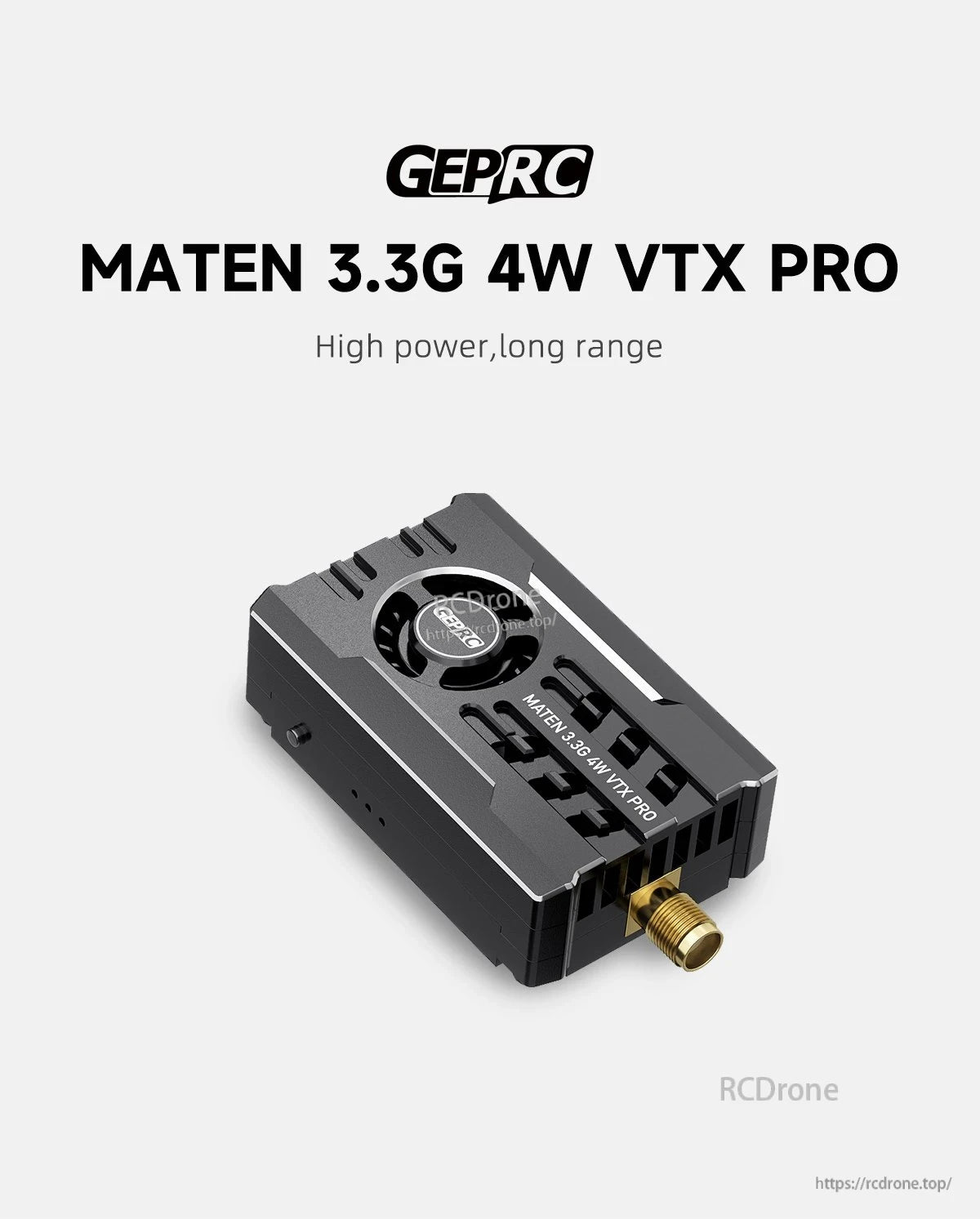

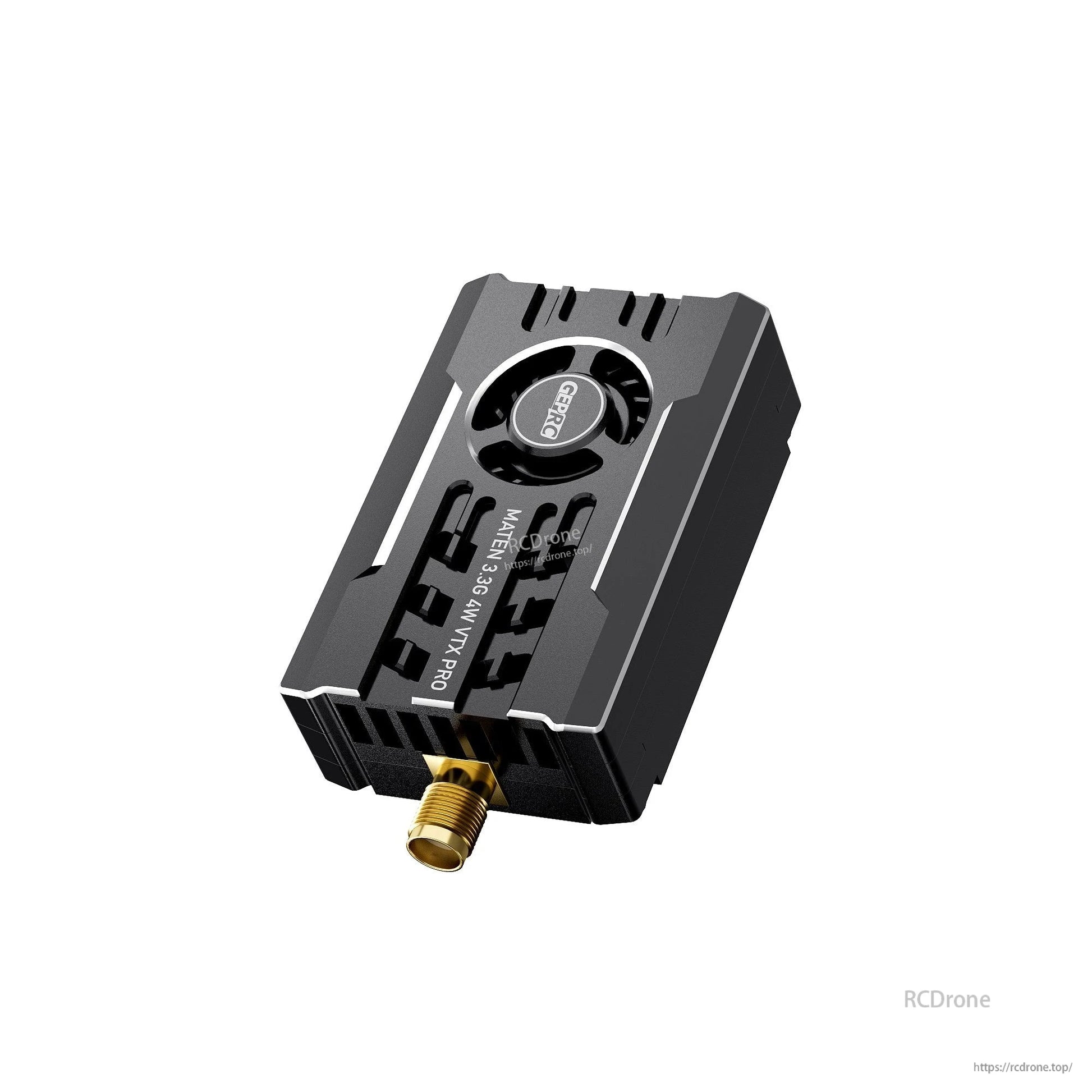

GEPRC MATEN 3.3G 4W VTX دارای یک کیس به سبک هیت سینک با فن خنککننده نصب شده در بالا و یک کانکتور آنتن SMA است.
GEPRC MATEN 3.3G 4W VTX از 3000–3500MHz با 48 کانال، اتصال آنتن SMA و کنترل IRC Tramp پشتیبانی میکند.

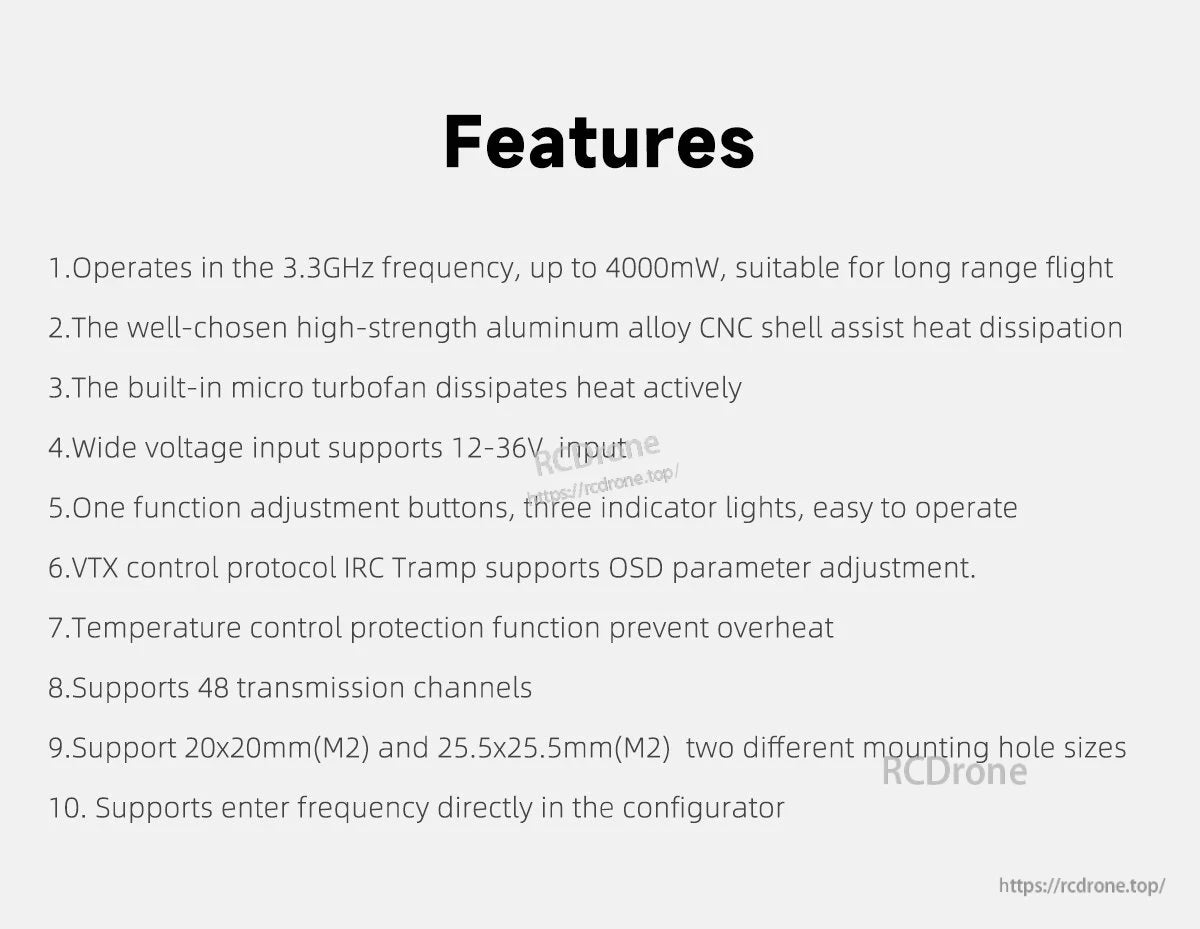

GEPRC MATEN 3.3G 4W VTX با فرکانس 3.3GHz تا 4000mW کار میکند، ورودی 12–36V را پشتیبانی میکند، کنترل OSD IRC Tramp و نصب 20×20 یا 25.5×25.5mm (M2) دارد.

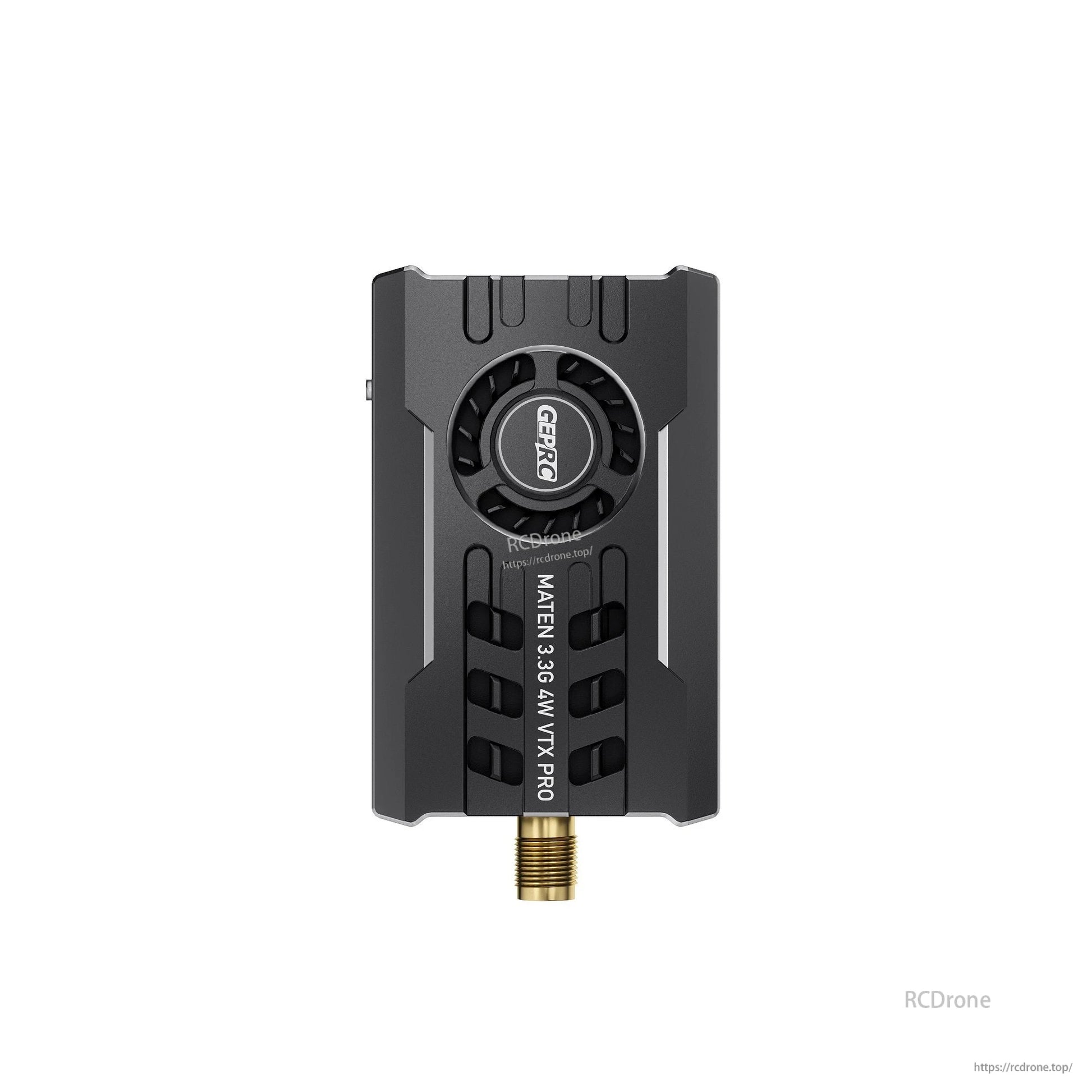

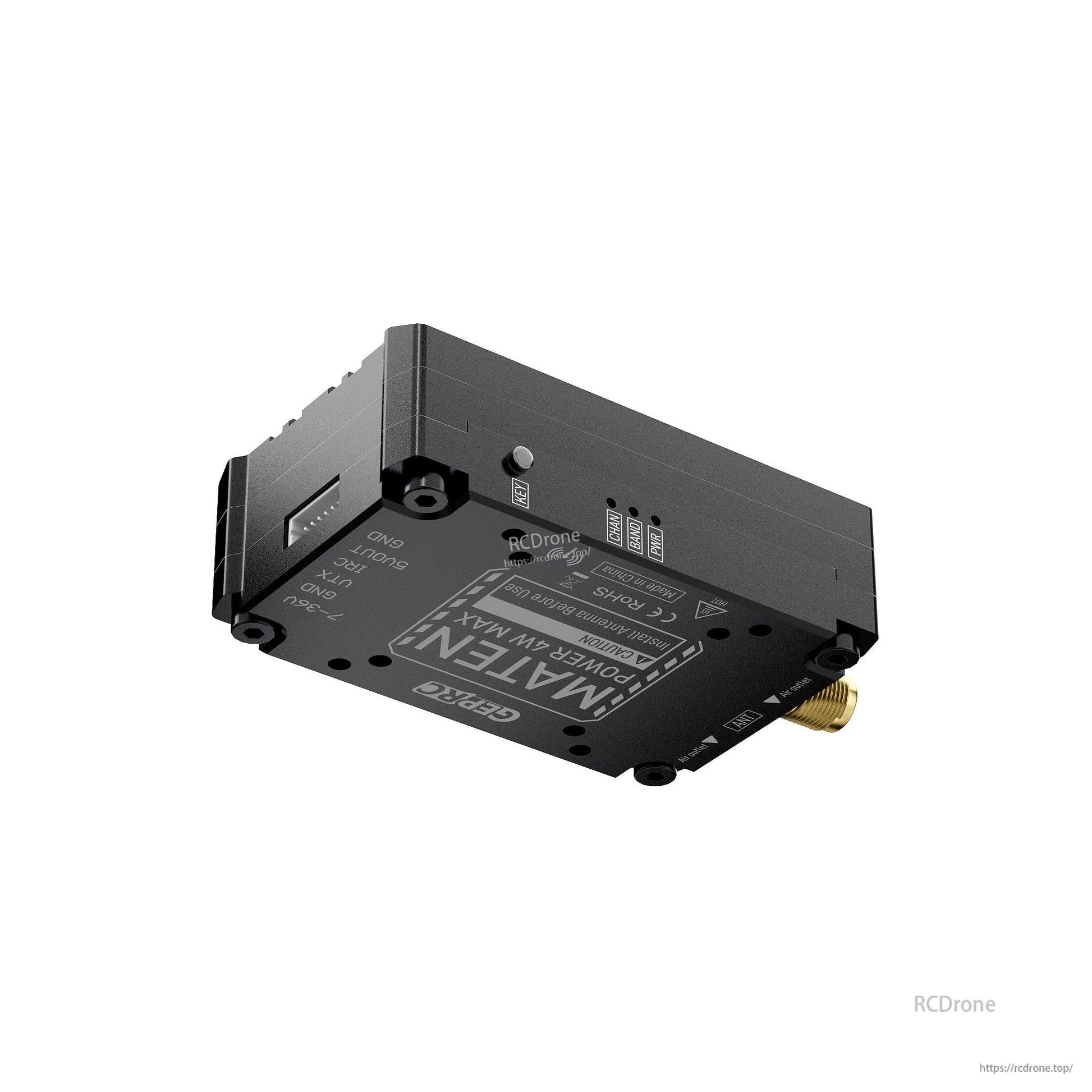

GEPRC MATEN 3.3G 4W VTX از یک محفظه جمع و جور با خنککننده فن و یک کانکتور SMA و دکمههای باند/کانال روی برد برای تنظیمات استفاده میکند.

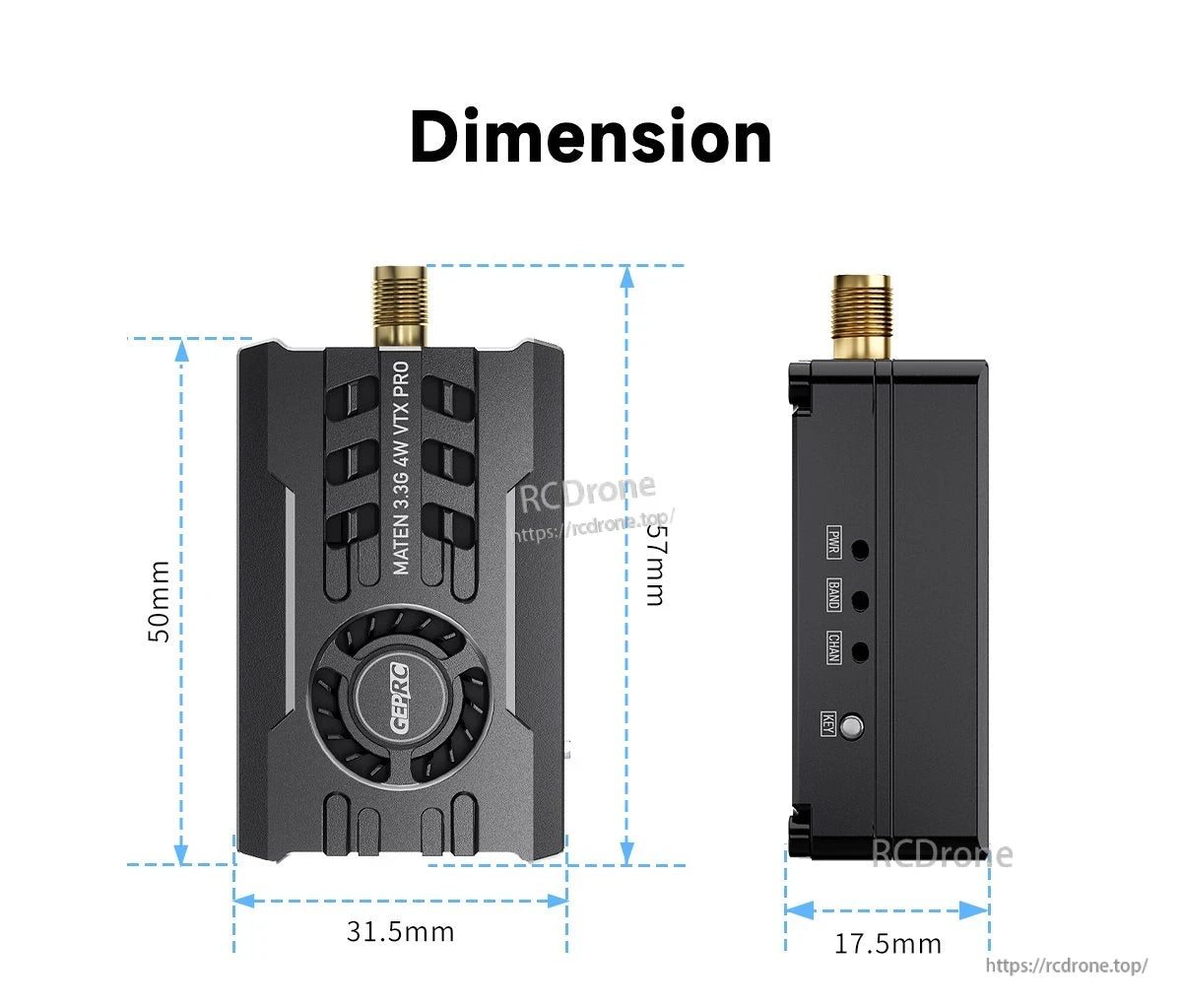

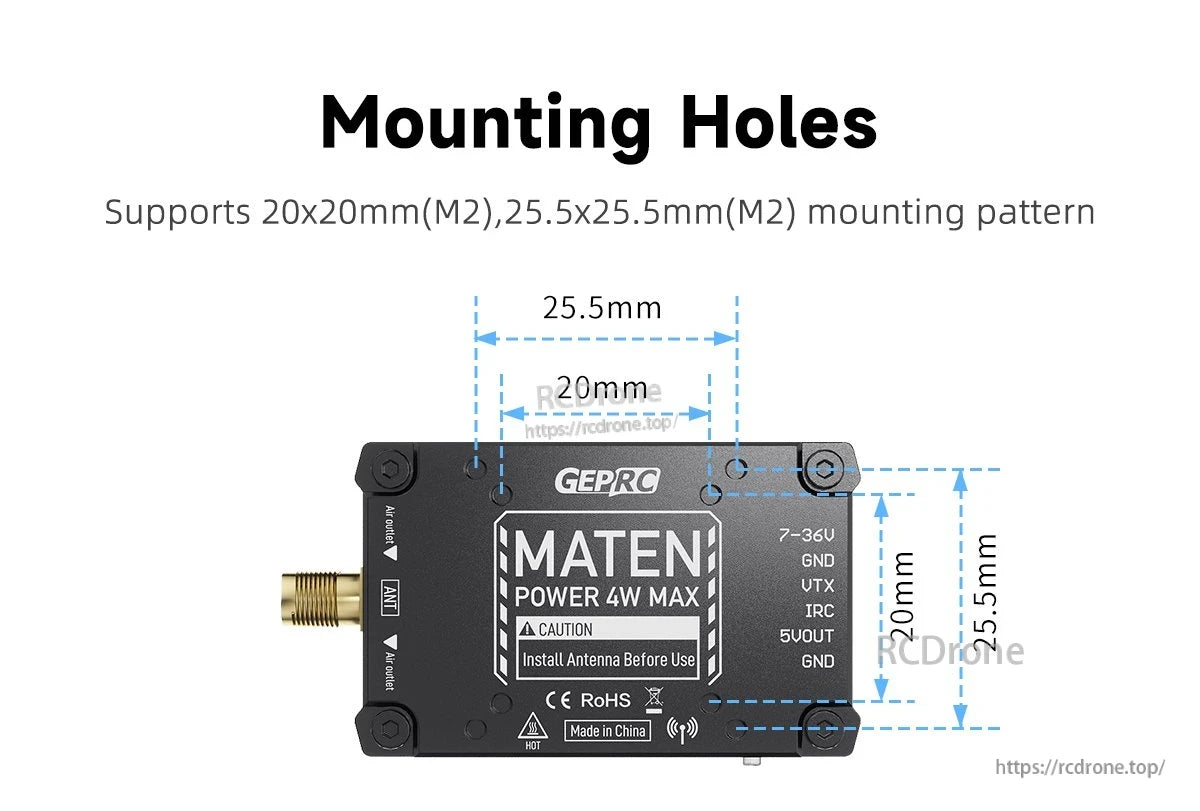

GEPRC MATEN 3.3G 4W VTX از الگوهای نصب 20×20mm (M2) و 25.5×25.5mm (M2) برای نصبهای انعطافپذیر پشتیبانی میکند.

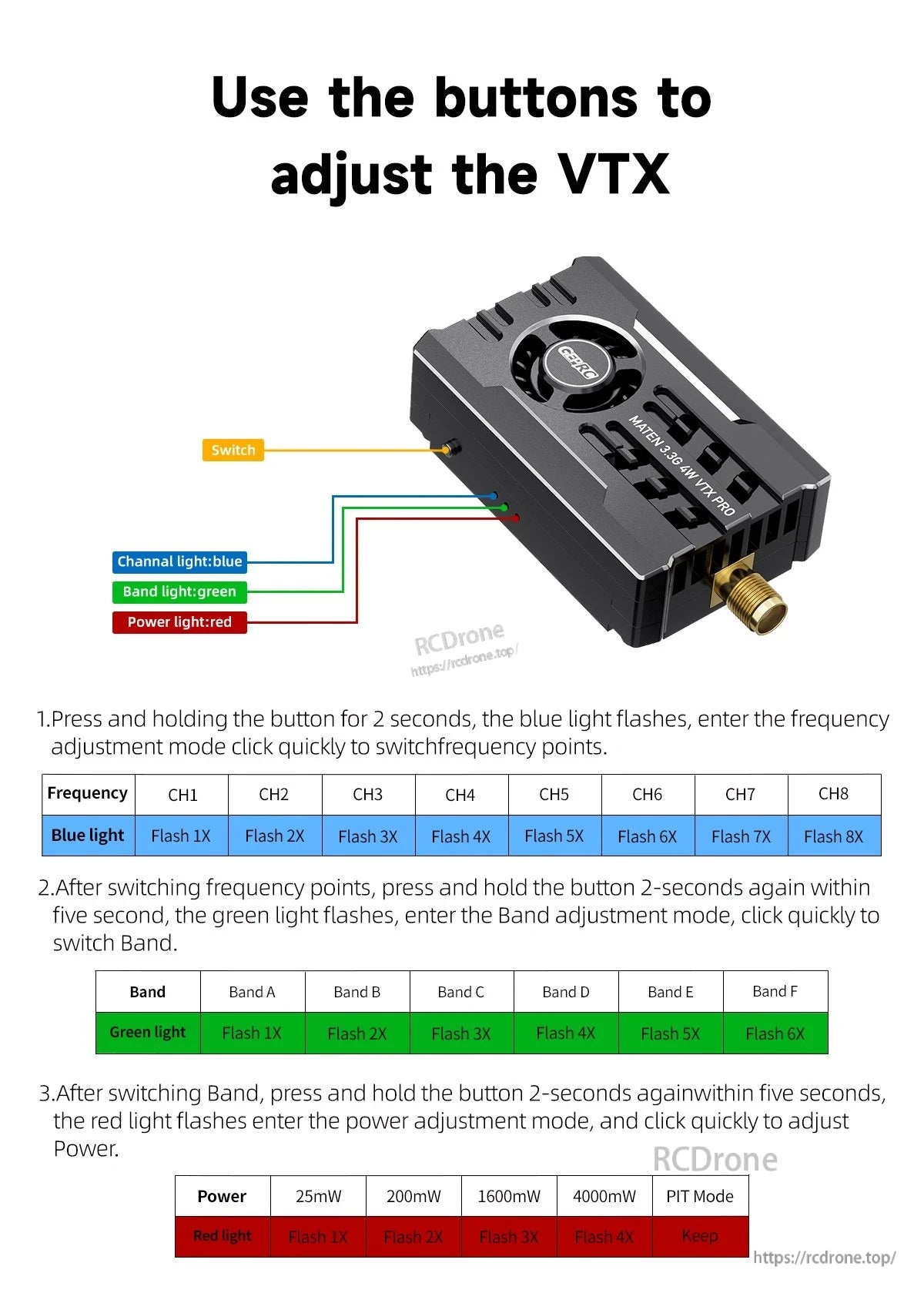

کنترل دکمهای با کدهای فلش LED آبی، سبز و قرمز به شما این امکان را میدهد که کانال (CH1–CH8)، باند (A–F) و قدرت (25mW–4000mW یا حالت PIT) را تنظیم کنید.

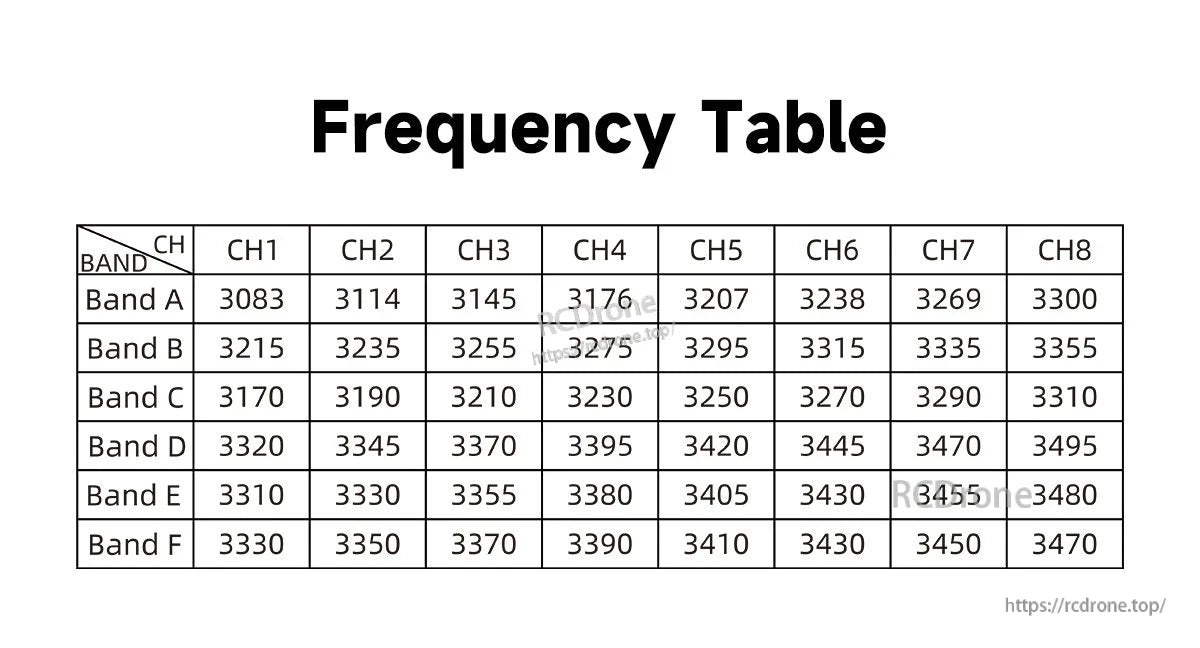

جدول فرکانس GEPRC MATEN 3.3G 4W VTX باندهای A–F را با مقادیر کانال از 3083 تا 3495 MHz برای تنظیم سریع لیست میکند.

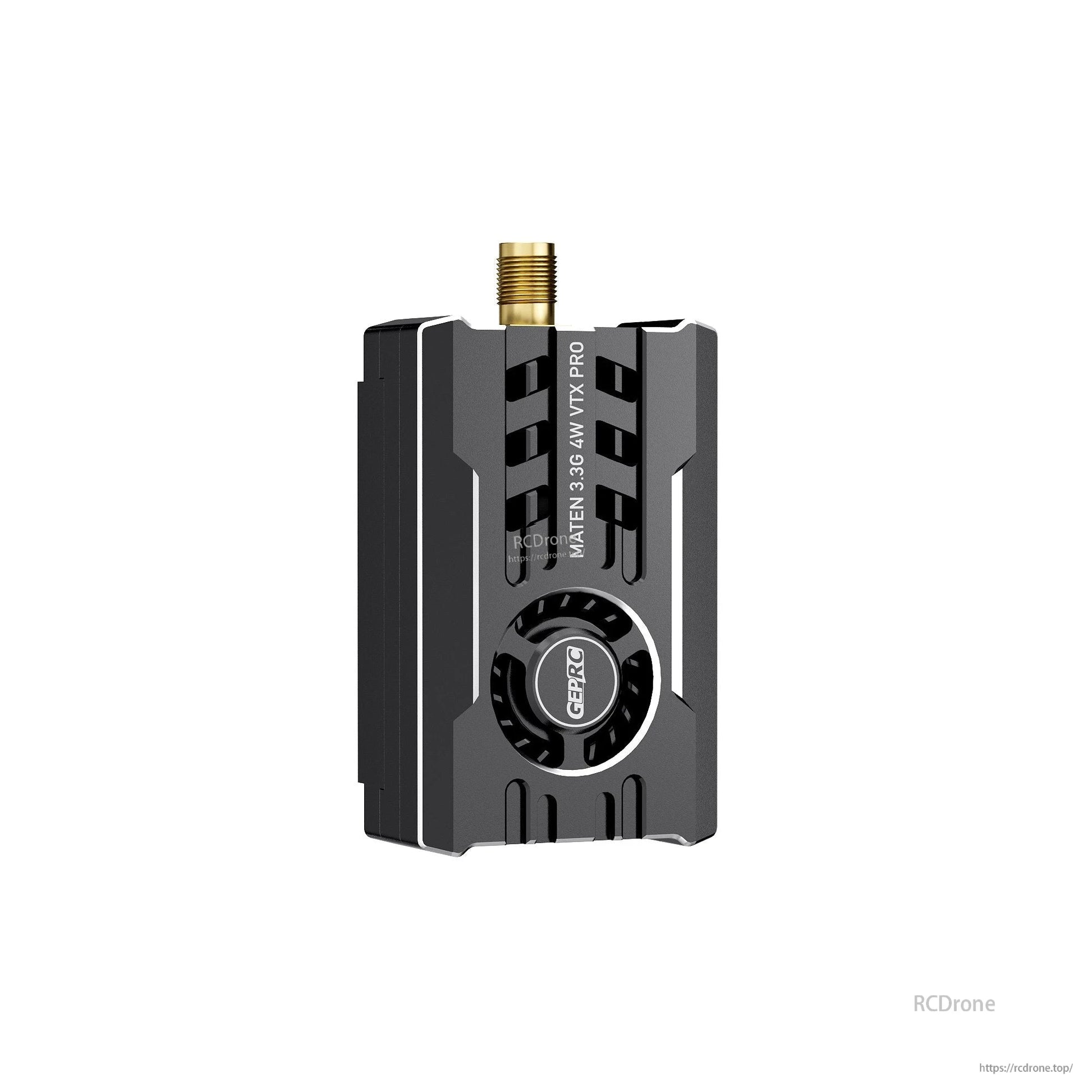

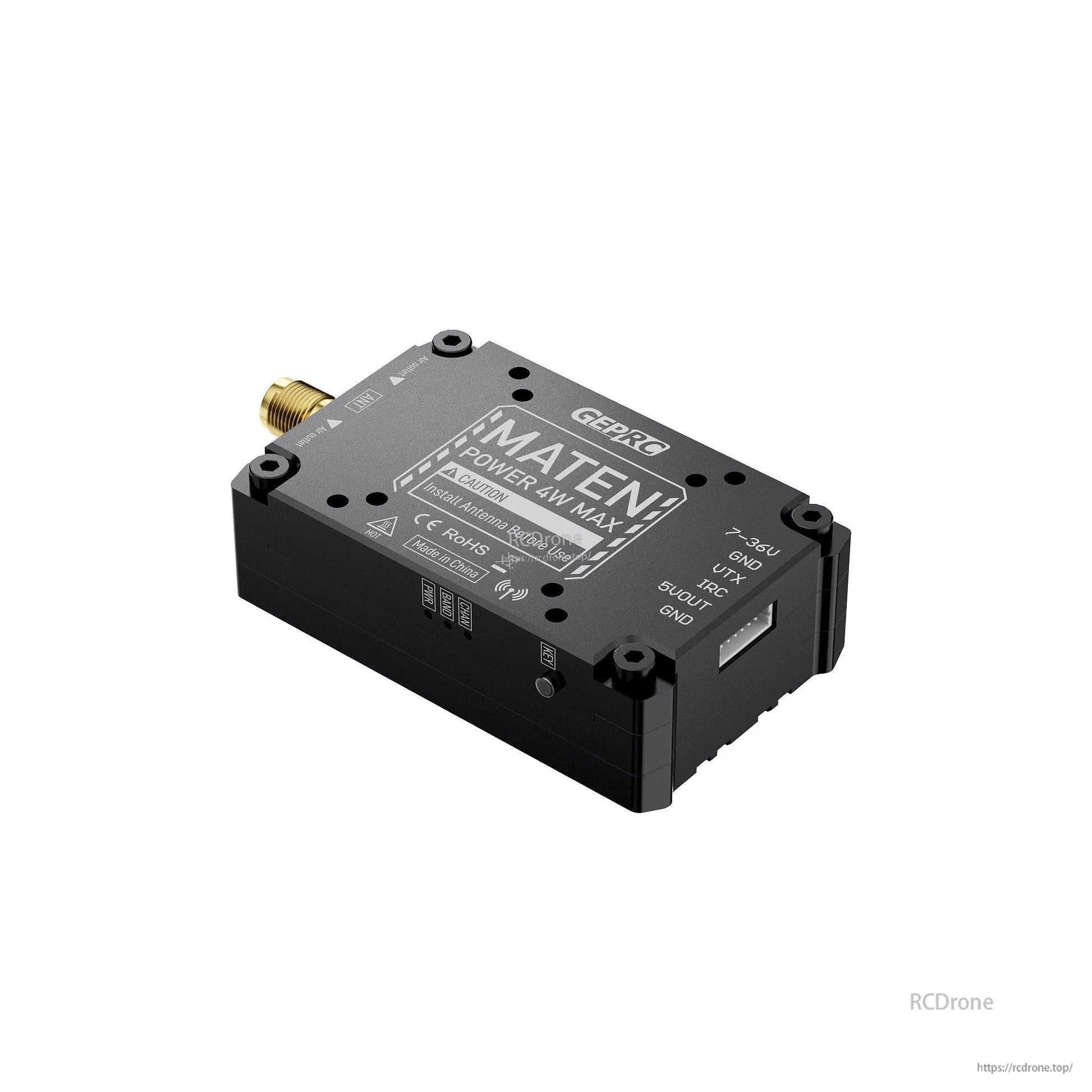

GEPRC MATEN 3.3G 4W VTX دارای یک محفظه فلزی با خنککننده فن و یک کانکتور آنتن SMA برای سیمکشی ساده FPV است.

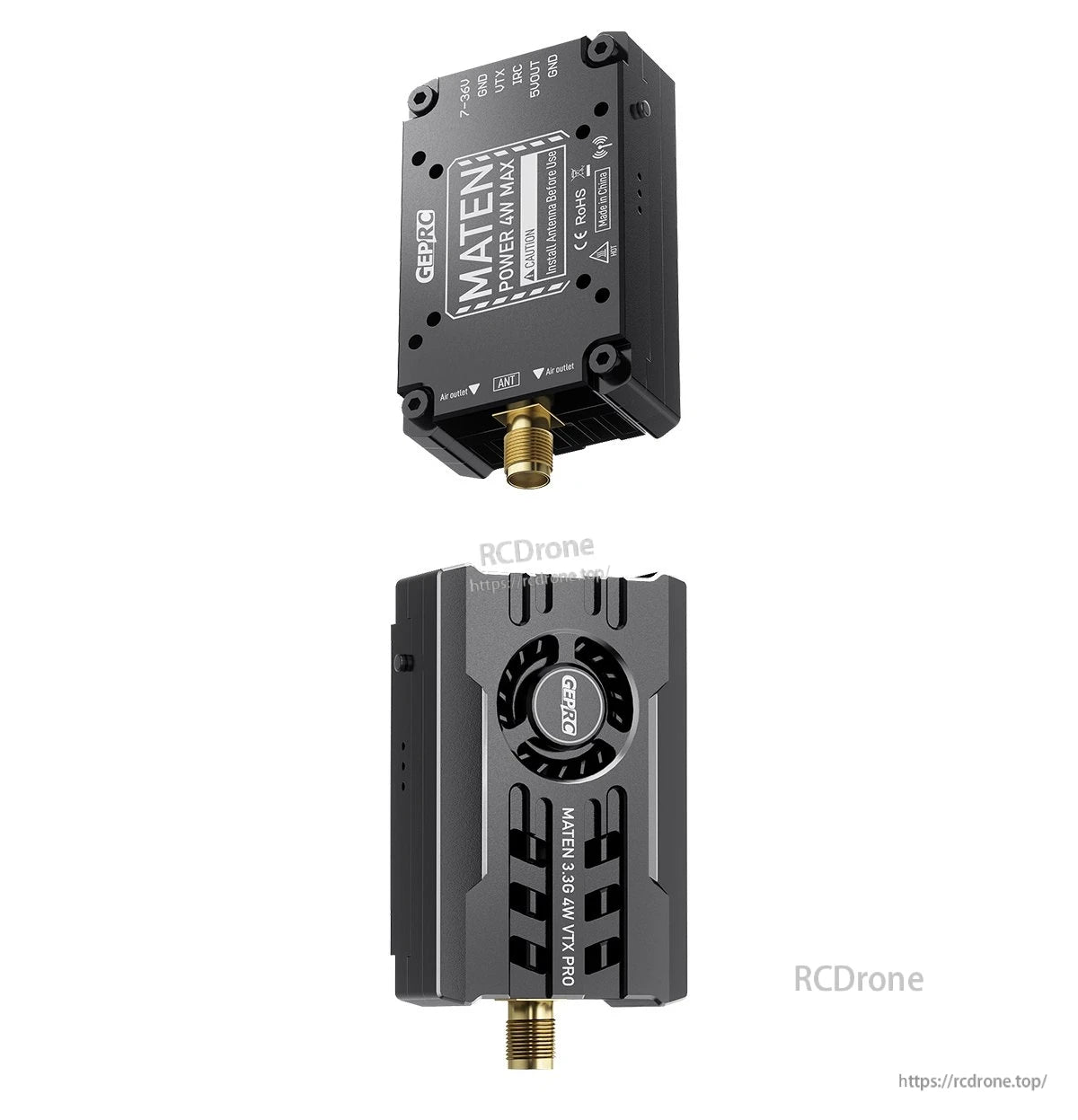

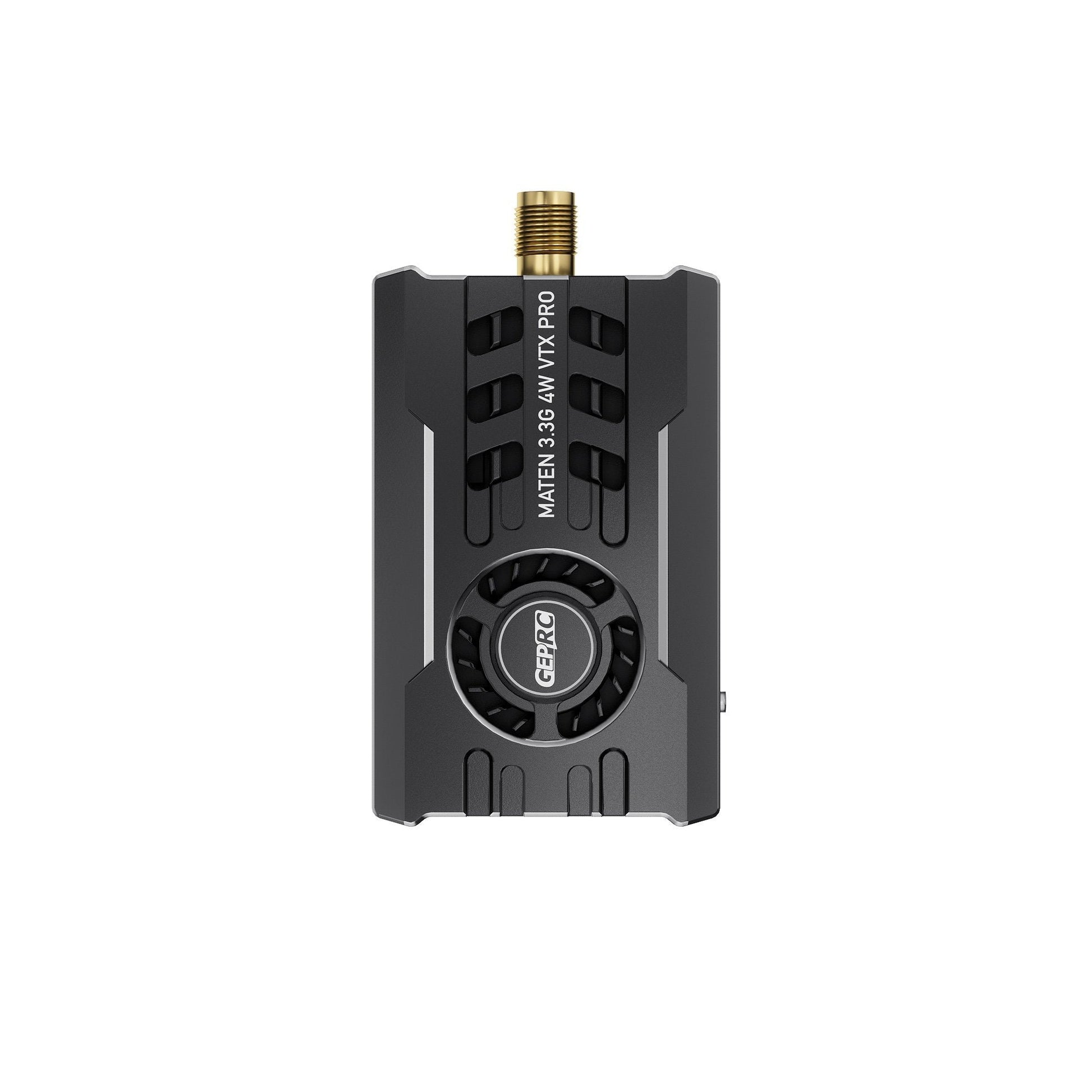

GEPRC MATEN 3.3G 4W VTX Pro از یک محفظه فلزی با خنککننده فن و یک پورت آنتن SMA و پدهای قدرت و سیگنال با برچسب واضح برای سیمکشی استفاده میکند.

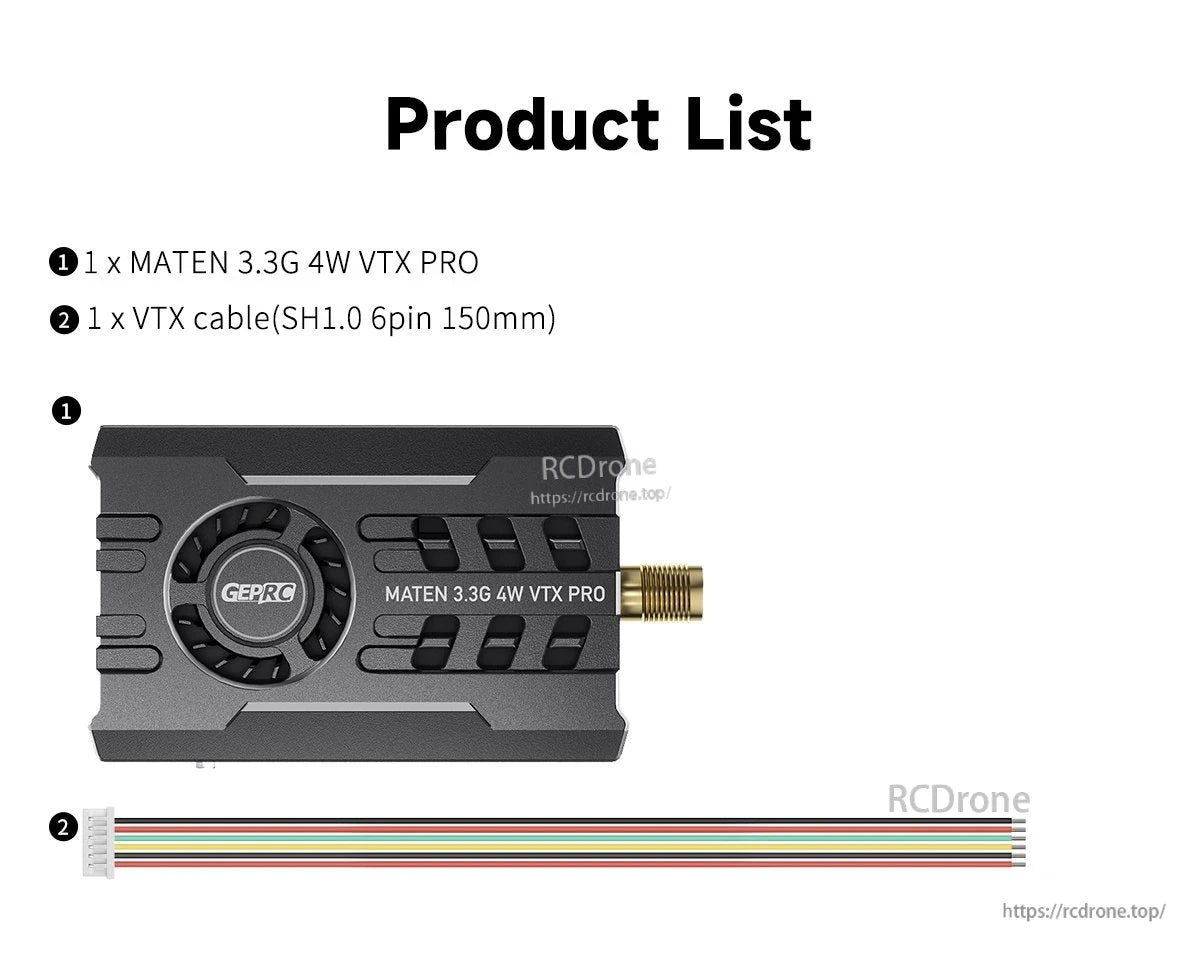

GEPRC MATEN 3.3G 4W VTX PRO شامل واحد فرستنده و یک کابل 6 پین SH1.0 برای سیمکشی است.
