GEPRC MATEN 3.3G 5W VTX PRO یک فرستنده ویدئویی FPV (VTX) با چهار سطح قدرت خروجی قابل تنظیم تا 5000mW است. این دستگاه در فرکانسهای 3083-3495MHz کار میکند، از 48 کانال پشتیبانی میکند و ورودی فرکانس مستقیم را از طریق پیکربندیکننده برای انتقال سیگنال پایدار پشتیبانی میکند.
این واحد از یک بدنه آلومینیومی آلیاژی CNC با استحکام بالا برای دفع حرارت و مقاومت در برابر ضربه استفاده میکند و شامل یک فن میکرو توربینی داخلی برای خنکسازی فعال است. این دستگاه از پروتکل IRC Tramp برای پیکربندی OSD پشتیبانی میکند، شامل حفاظت حرارتی است و ورودی DC7-36V (باتری 2-8S) را میپذیرد.
ویژگیهای کلیدی
- چهار سطح قدرت قابل تنظیم تا 5W (25mW/200mW/1600mW/5000mW) به علاوه حالت Pit
- دامنه فرکانس: 3083-3495MHz; 48CH; ورودی فرکانس مستقیم پشتیبانی میشود
- بدنه آلومینیومی CNC + فن میکرو داخلی برای خنکسازی فعال
- ولتاژ ورودی وسیع: DC7-36V (باتری 2-8S)
- یک دکمه عملکرد + سه LED نشانگر برای عملیات
- پروتکل IRC Tramp، پشتیبانی از پیکربندی OSD
- حفاظت حرارتی (کاهش خودکار قدرت در صورت داغ شدن بیش از حد)
- الگوی نصب 20x20mm (M2)

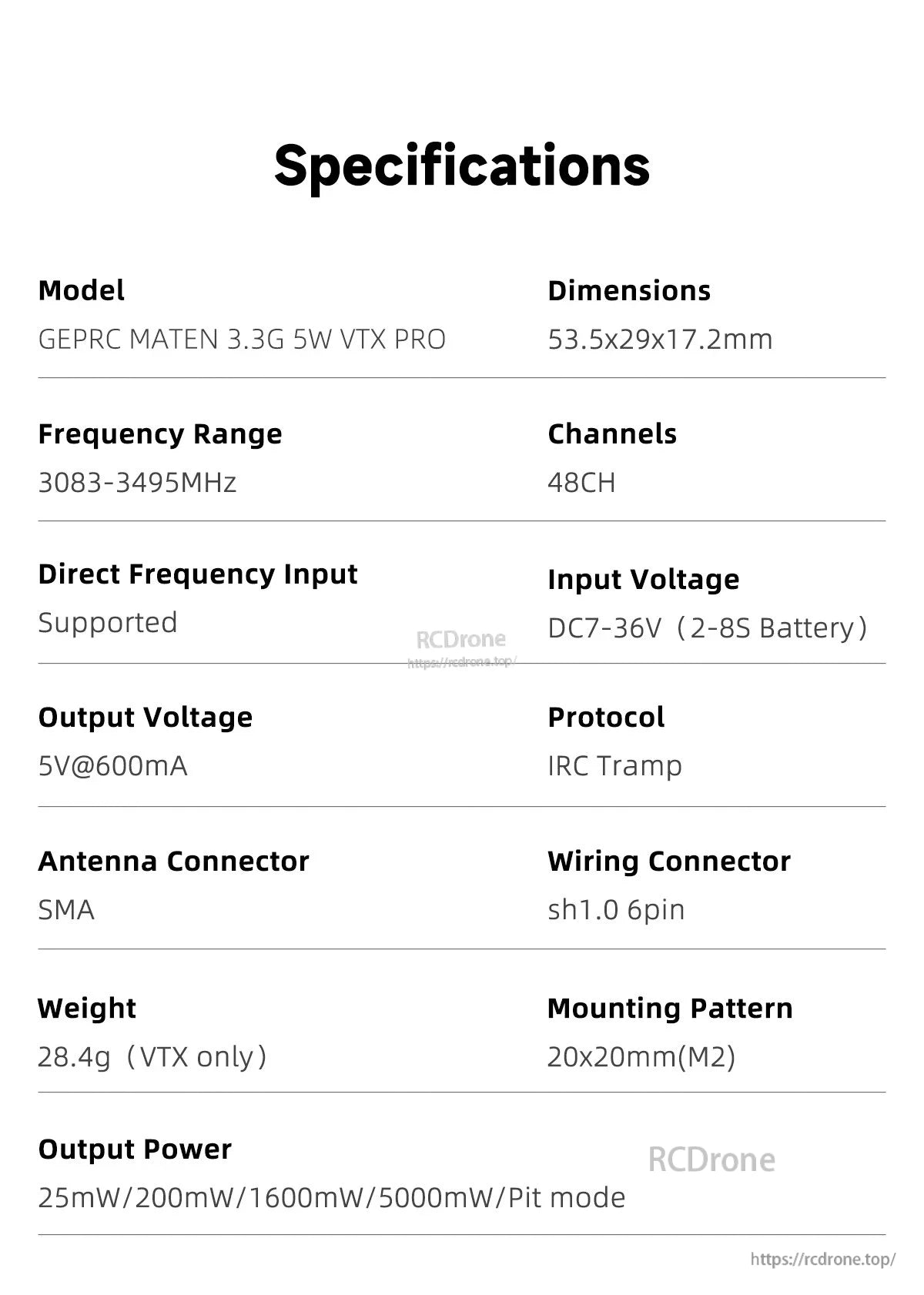

مشخصات
| مدل | GEPRC MATEN 3.3G 5W VTX PRO |
| دامنه فرکانس | 3083-3495MHz |
| کانالها | 48CH |
| توان خروجی | 25mW / 200mW / 1600mW / 5000mW / حالت Pit |
| ورودی فرکانس مستقیم | پشتیبانی شده |
| ولتاژ ورودی | DC7-36V (باتری 2-8S) |
| ولتاژ خروجی | 5V@600mA |
| پروتکل | IRC Tramp |
| کانکتور آنتن | SMA |
| کانکتور سیمکشی | sh1.0 6pin |
| الگوی نصب | 20x20mm (M2) |
| ابعاد | 53.5x29x17.2mm |
| ابعاد اضافی با برچسب | 44.6mm |
| وزن | 28.4g (فقط VTX) |

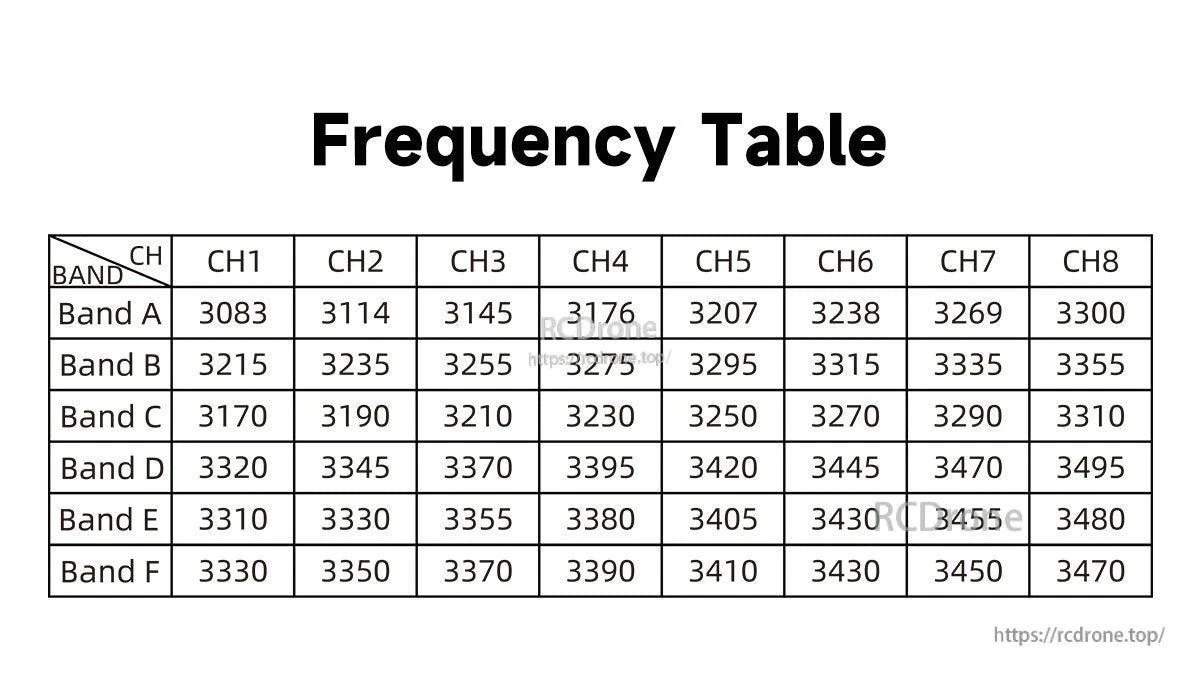

باندهای فرکانسی (48CH)
A: 3083, 3114, 3145, 3176, 3207, 3238, 3269, 3300
B: 3215, 3235, 3255, 3275, 3295, 3315, 3335, 3355
C: 3170, 3190, 3210, 3230, 3250, 3270, 3290, 3310
D: 3320, 3345, 3370, 3395, 3420, 3445, 3470, 3495
E: 3310, 3330, 3355, 3380, 3405, 3430, 3455, 3480
F: 3330, 3350, 3370, 3390, 3410, 3430, 3450, 3470
دکمه & عملکرد LED
- سوئیچ (دکمه عملکرد)
- چراغ کانال: آبی
- چراغ باند: سبز
- چراغ قدرت: قرمز
مرحله 1: انتخاب کانال (چراغ آبی)
دکمه را به مدت 2 ثانیه فشار داده و نگه دارید. وقتی چراغ آبی چشمک میزند، وارد حالت تنظیم فرکانس میشود.به سرعت کلیک کنید تا نقاط فرکانس را تغییر دهید:
| CH1 | فلش 1X |
| CH2 | فلش 2X |
| CH3 | فلش 3X |
| CH4 | فلش 4X |
| CH5 | فلش 5X |
| CH6 | فلش 6X |
| CH7 | فلش 7X |
| CH8 | فلش 8X |
مرحله 2: باند را انتخاب کنید (چراغ سبز)
پس از تغییر نقاط فرکانس، دکمه را برای 2 ثانیه دیگر در عرض پنج ثانیه نگه دارید. وقتی چراغ سبز چشمک میزند، وارد حالت تنظیم باند میشود.به سرعت کلیک کنید تا باند را تغییر دهید:
| باند A | فلاش 1X |
| باند B | فلاش 2X |
| باند C | فلاش 3X |
| باند D | فلاش 4X |
| باند E | فلاش 5X |
| باند F | فلاش 6X |
مرحله 3: انتخاب قدرت (نور قرمز)
پس از تغییر باند، دکمه را برای 2 ثانیه دیگر در عرض پنج ثانیه فشار داده و نگه دارید. وقتی نور قرمز چشمک میزند، وارد حالت تنظیم قدرت میشود.به سرعت کلیک کنید تا قدرت را تنظیم کنید:
| 25mW | فلش 1X |
| 200mW | فلش 2X |
| 1600mW | فلش 3X |
| 5000mW | فلش 4X |
| حالت PIT | نگه دارید |
یادداشتها
- آنتن را قبل از روشن کردن نصب کنید (برچسب: "قبل از استفاده آنتن را نصب کنید").
- حفاظت حرارتی به طور خودکار قدرت خروجی را در صورت گرم شدن بیش از حد کاهش میدهد. اطمینان حاصل کنید که در حین استفاده، جریان هوا و خنککنندگی خوبی وجود دارد. اگر جریان هوا محدود است، در نظر داشته باشید که یک فن خنککننده اضافی اضافه کنید.
- خروجی 5V فقط برای دوربین است. ورودی اصلی برق را به پورت خروجی 5V متصل نکنید، در غیر این صورت VTX آسیب خواهد دید.
سیمکشی / پدها (برچسب)
- 7-36V
- GND
- VTX
- IRC
- 5VOUT
- GND
- ANT (SMA)
موارد موجود
- 1 x MATEN 3.3G 5W VTX PRO VTX
- 1 x کابل VTX (SH1.0 6pin 150mm)
- 1 x دفترچه راهنما
برای پشتیبانی از سفارش و سوالات فنی، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.
جزئیات

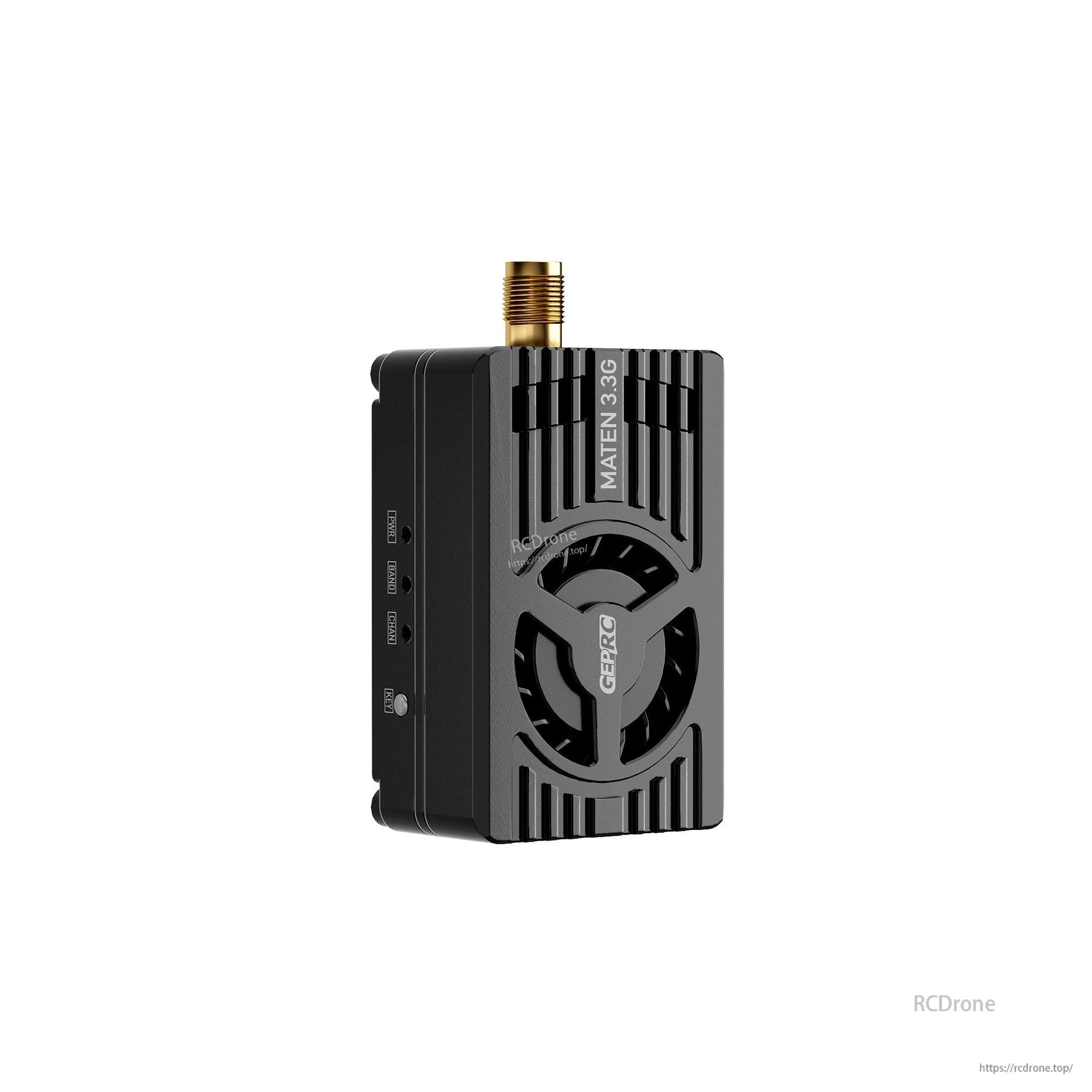

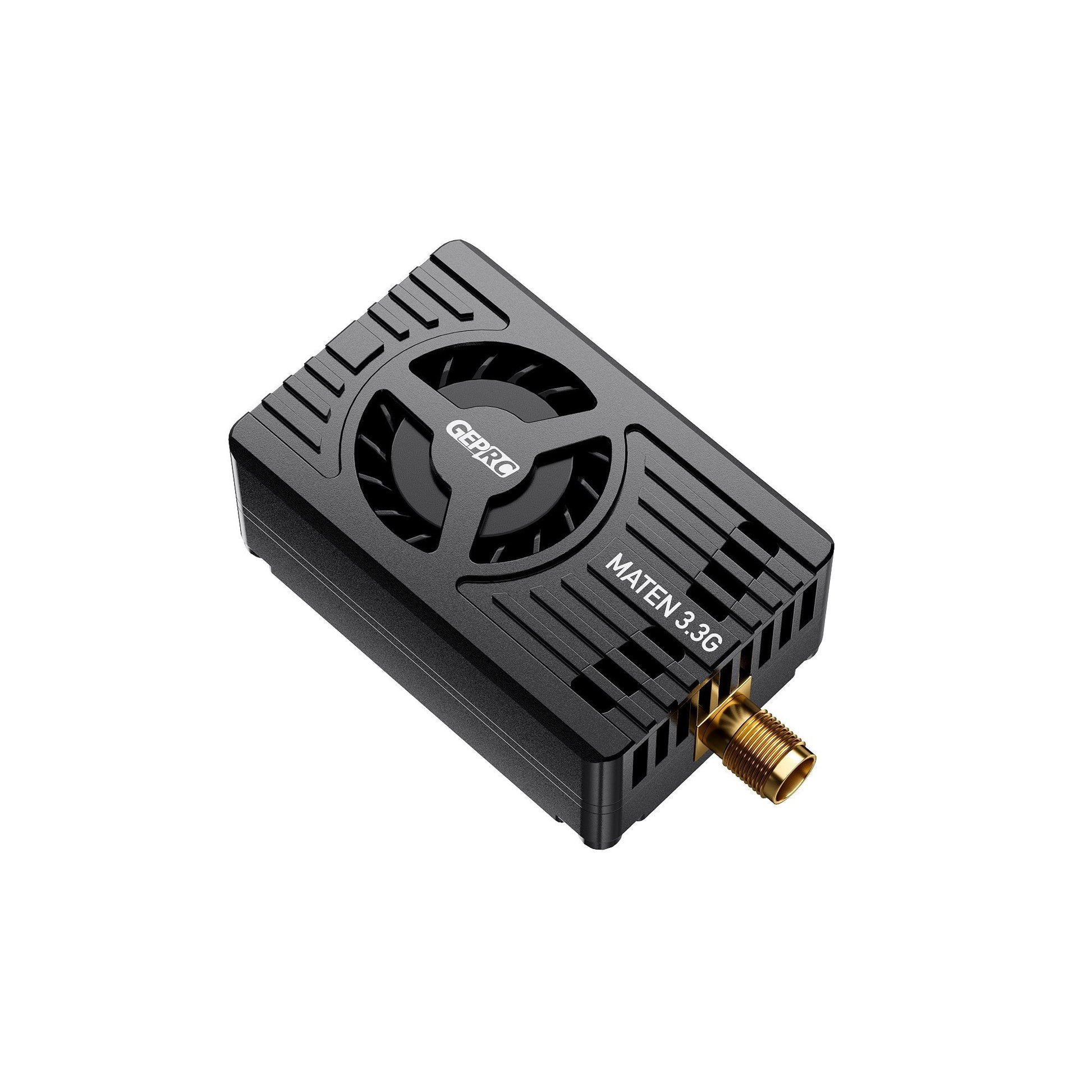

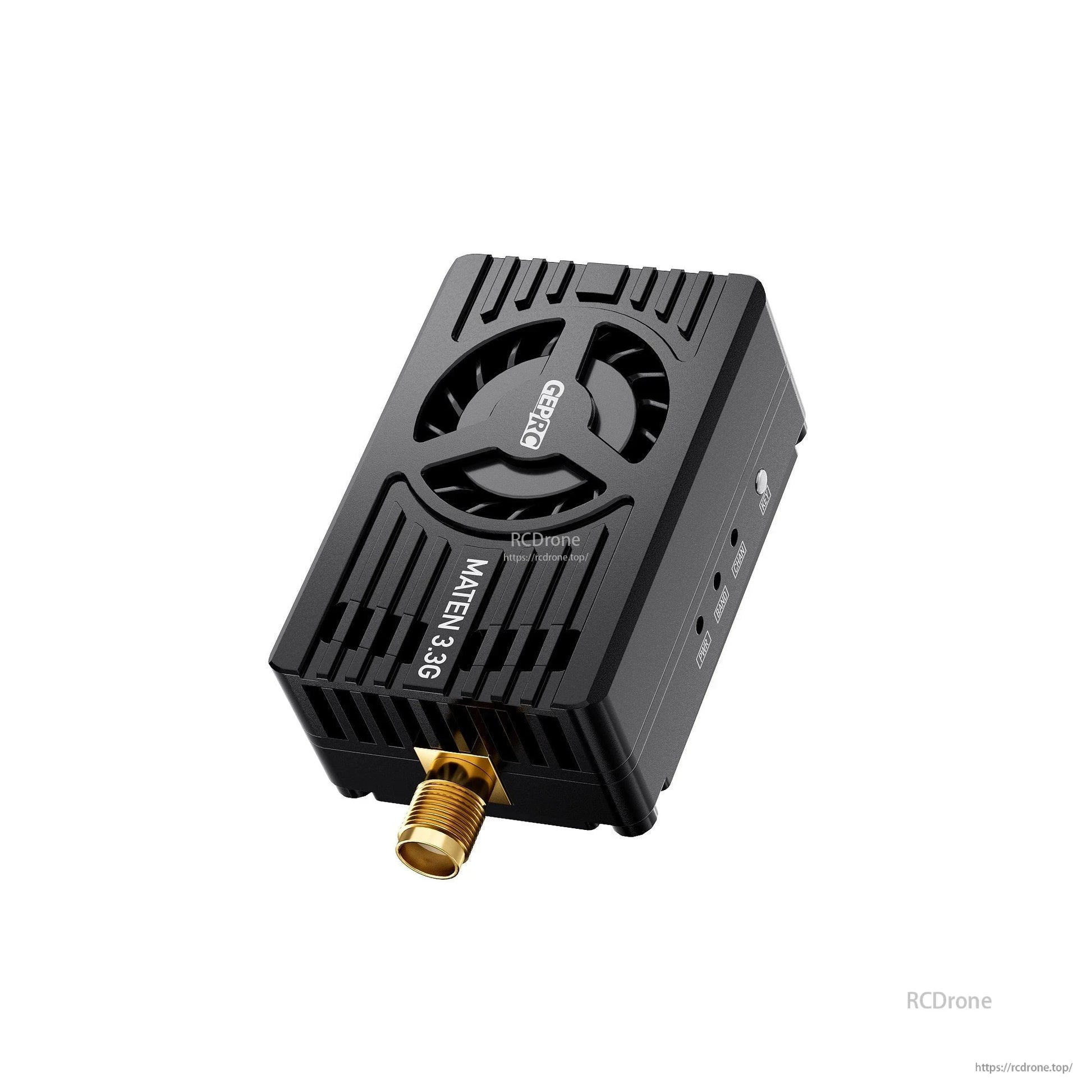

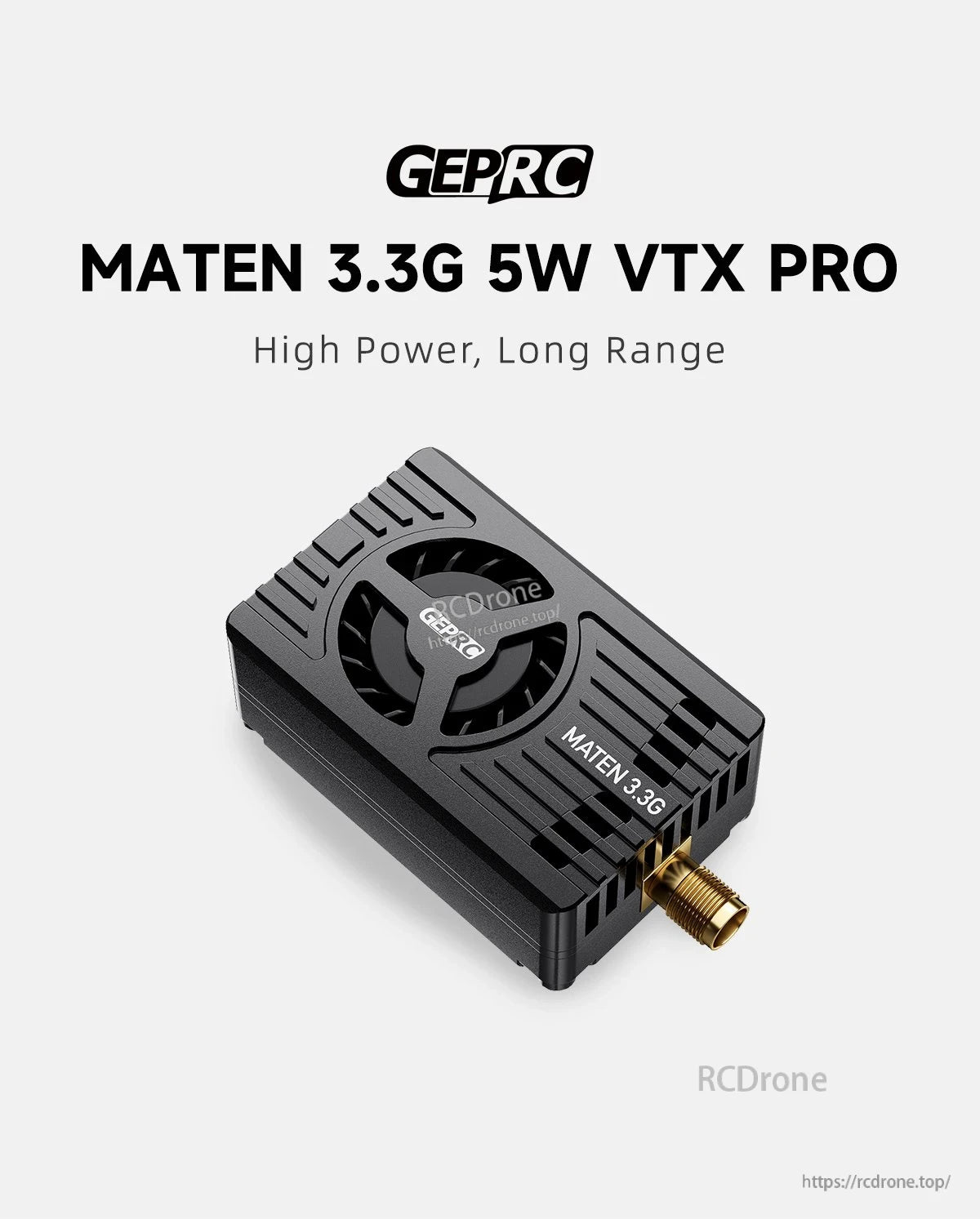

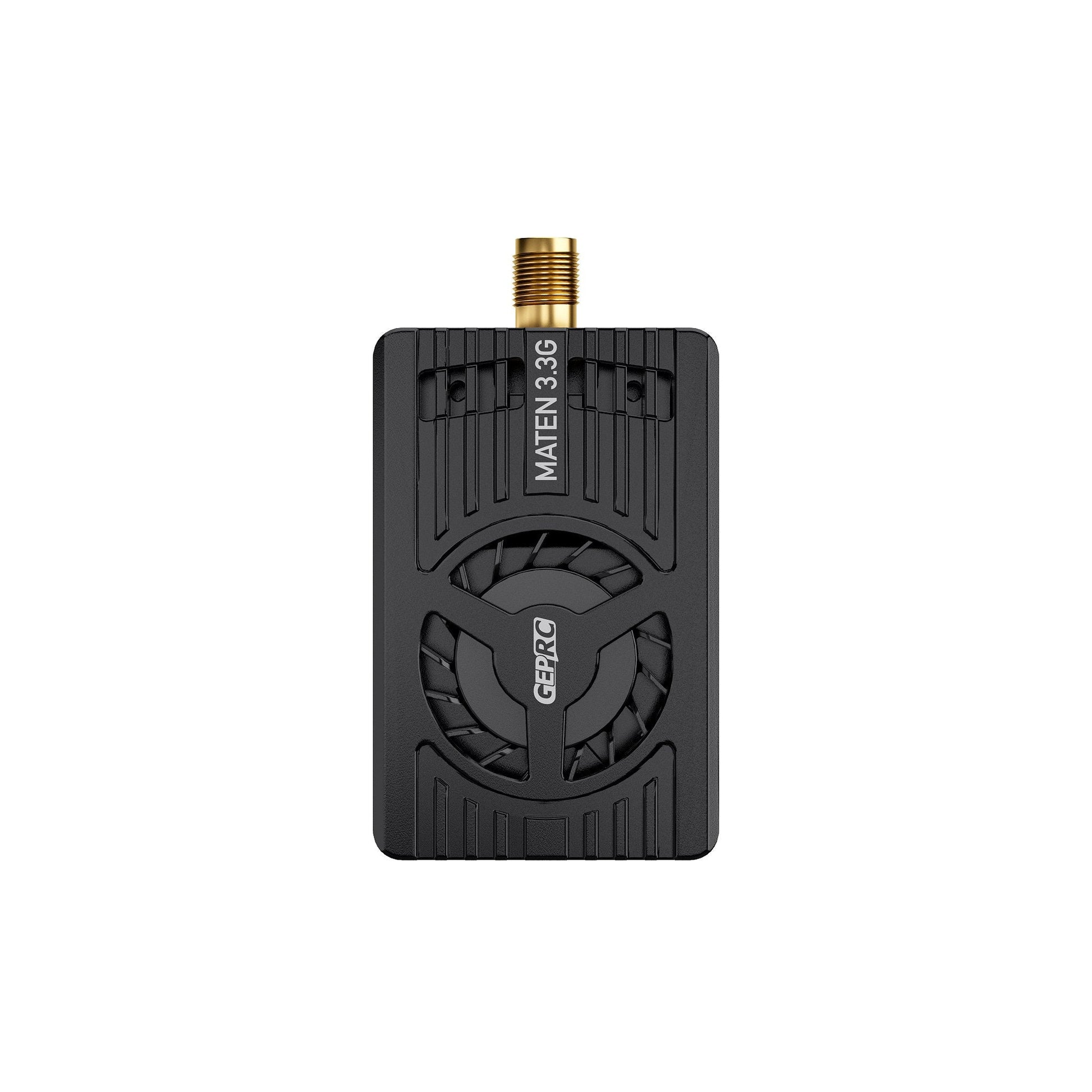

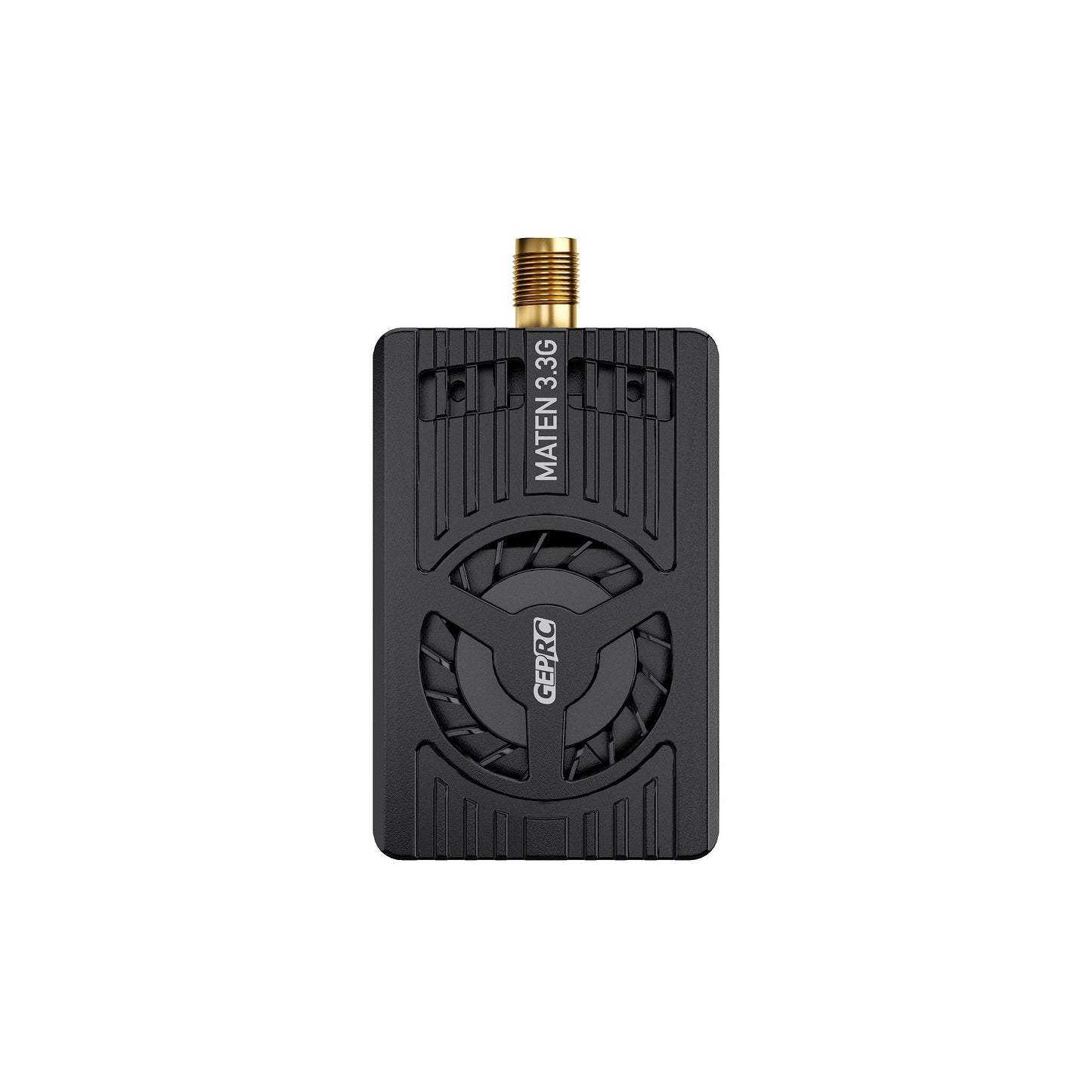

GEPRC MATEN 3.3G 5W VTX Pro از طراحی هیتسینک خنکشونده با فن و کانکتور آنتن SMA برای راهاندازی آسان ویدیو FPV استفاده میکند.
GEPRC MATEN 3.3G 5W VTX Pro از 3083–3495MHz با 48 کانال، ورودی DC7–36V و کانکتور آنتن SMA پشتیبانی میکند.

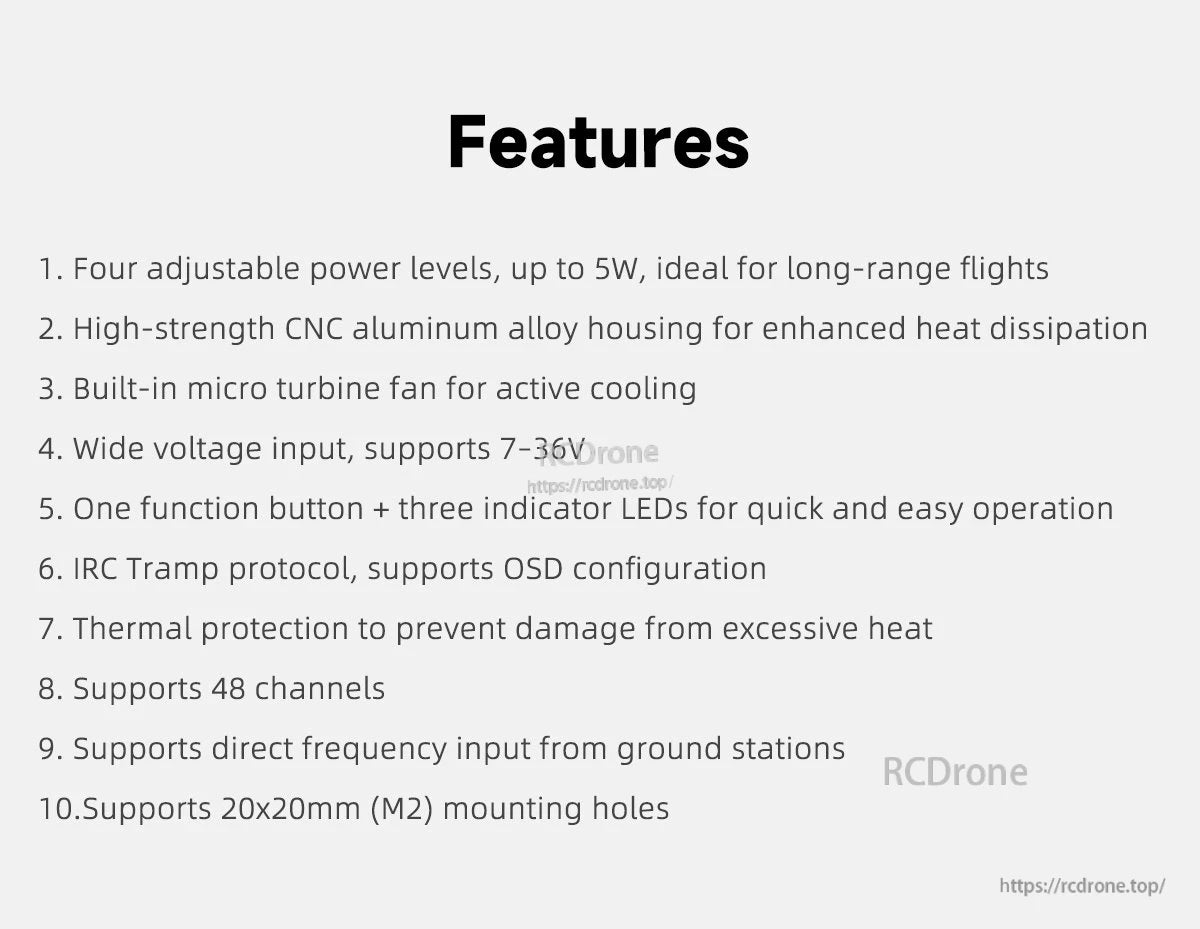

GEPRC MATEN 3.3G 5W VTX قدرت خروجی قابل تنظیم تا 5W، ورودی 7–36V، پشتیبانی از IRC Tramp و نصب 20×20mm (M2) را لیست میکند.

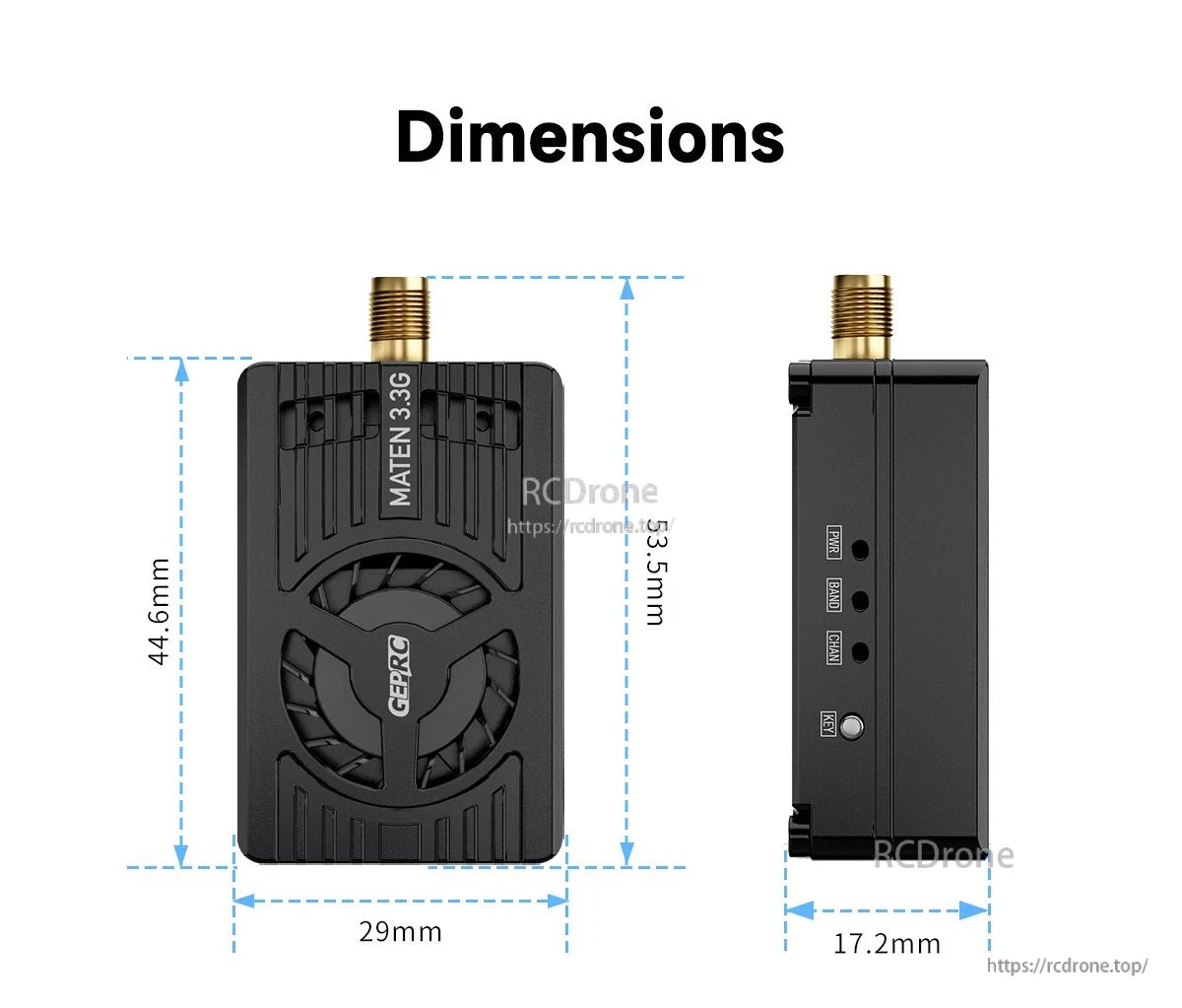

GEPRC MATEN 3.3G VTX ابعاد 53.5 x 29 x 17 را دارد.2 میلیمتر و شامل کنترلهای بدنه برای قدرت، باند و کانال است.

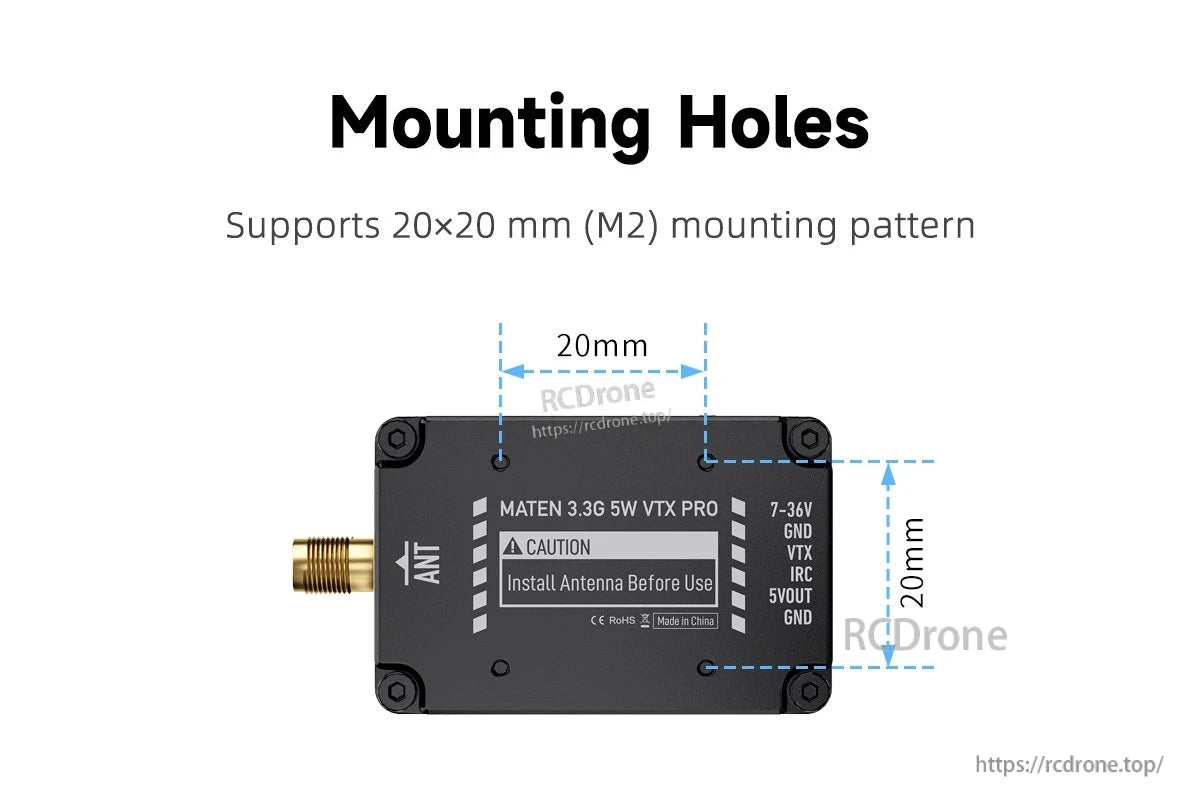

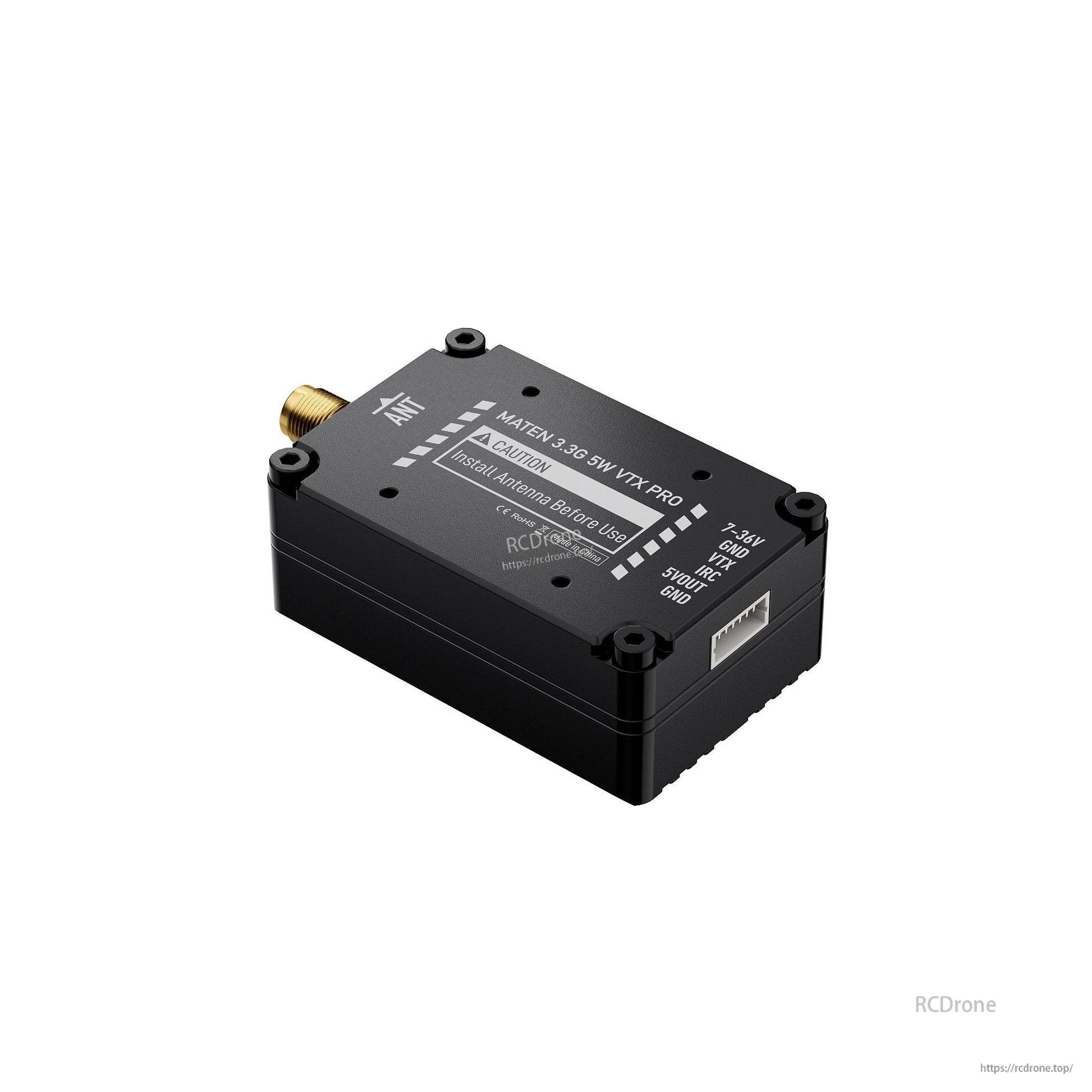

VTX MATEN 3.3G 5W از الگوی نصب 20×20 میلیمتر (M2) و یک کانکتور آنتن SMA جانبی برای نصب آسان استفاده میکند.

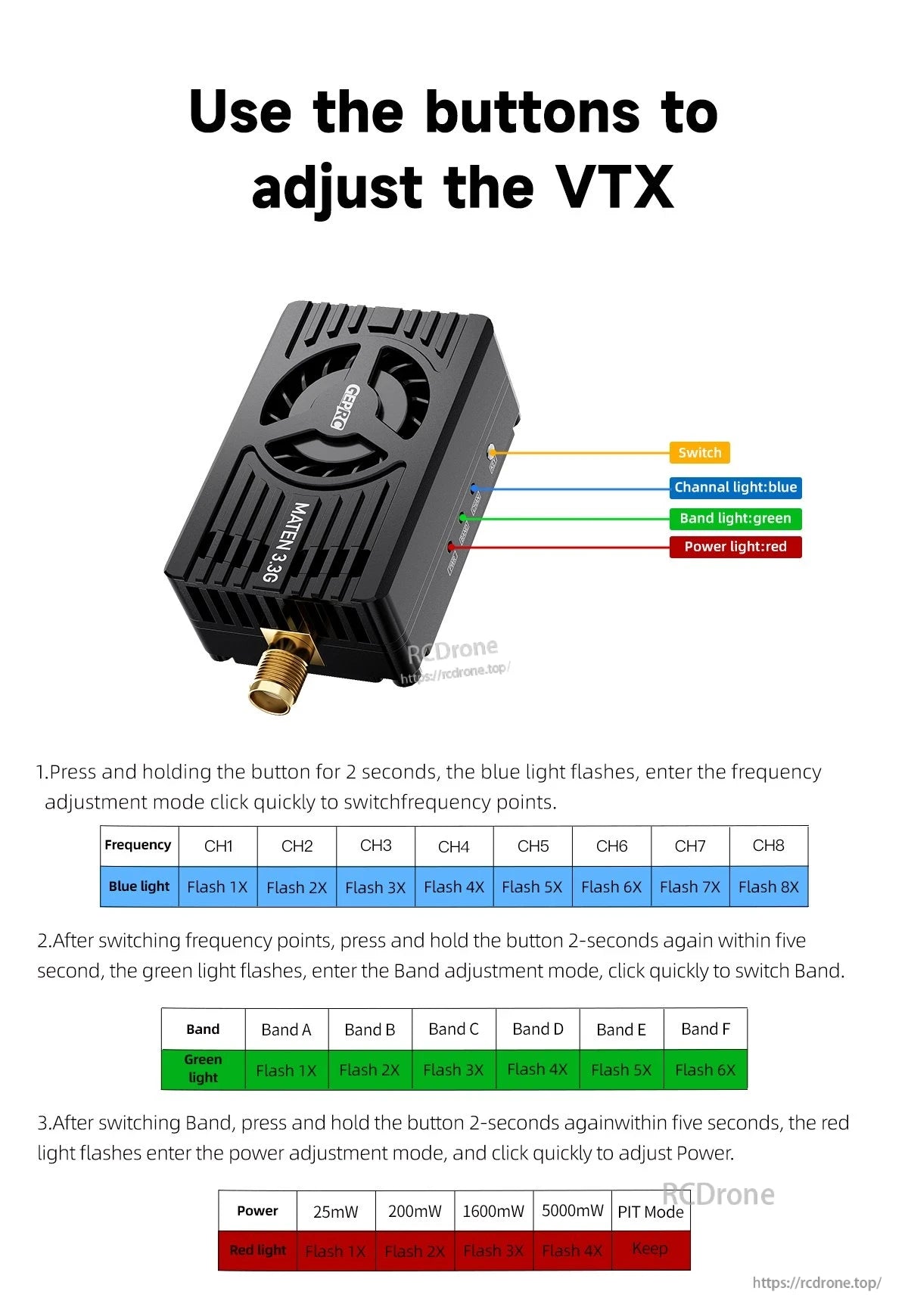

VTX MATEN 3.3G از یک دکمه و فلشهای LED رنگی برای تنظیم کانال، باند و سطوح قدرت از 25mW تا 5000mW، به علاوه حالت PIT استفاده میکند.
فرکانسهای باند و کانال از 3083–3495 مگاهرتز به شما کمک میکند تا VTX MATEN 3.3G را با گیرنده یا عینکهای خود مطابقت دهید.

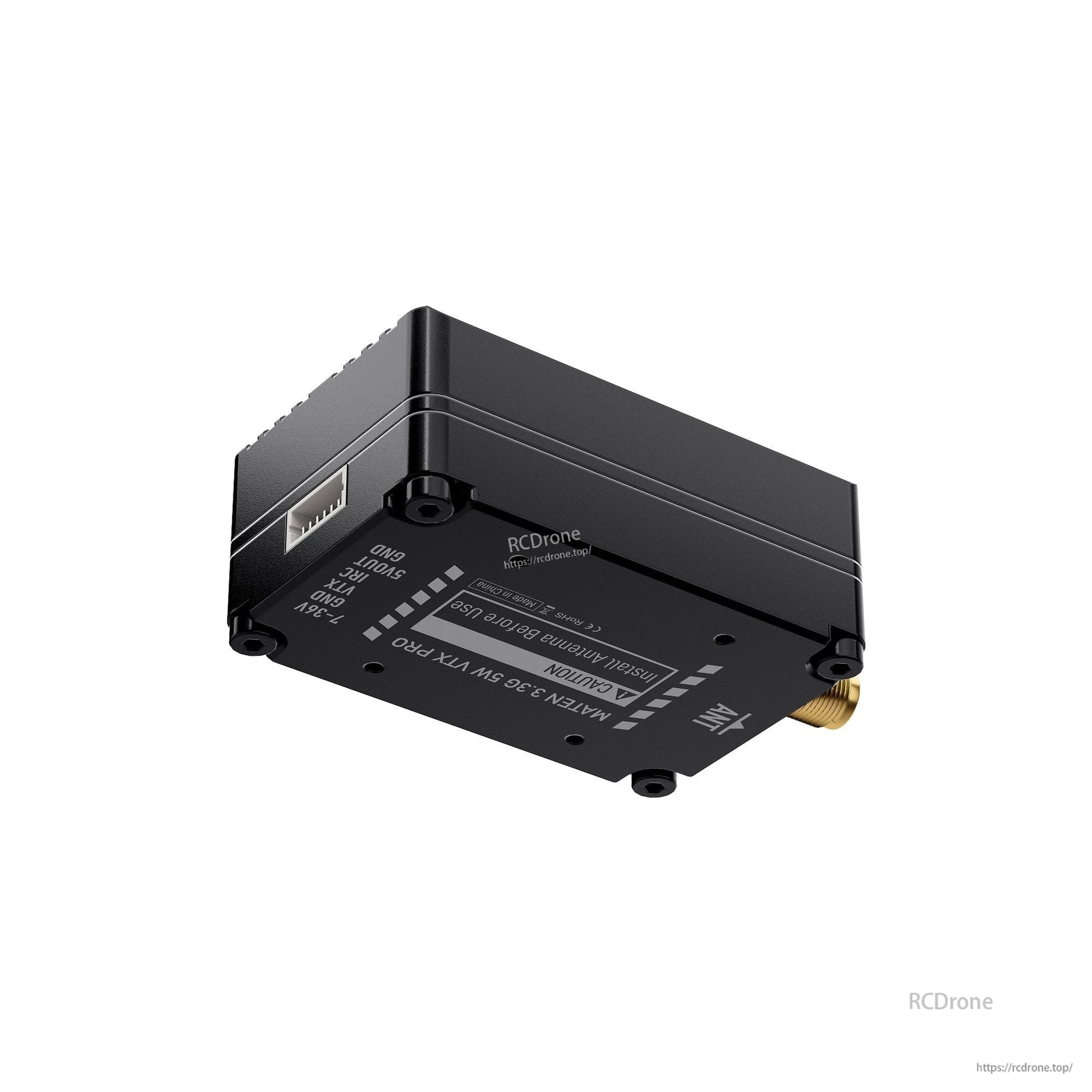

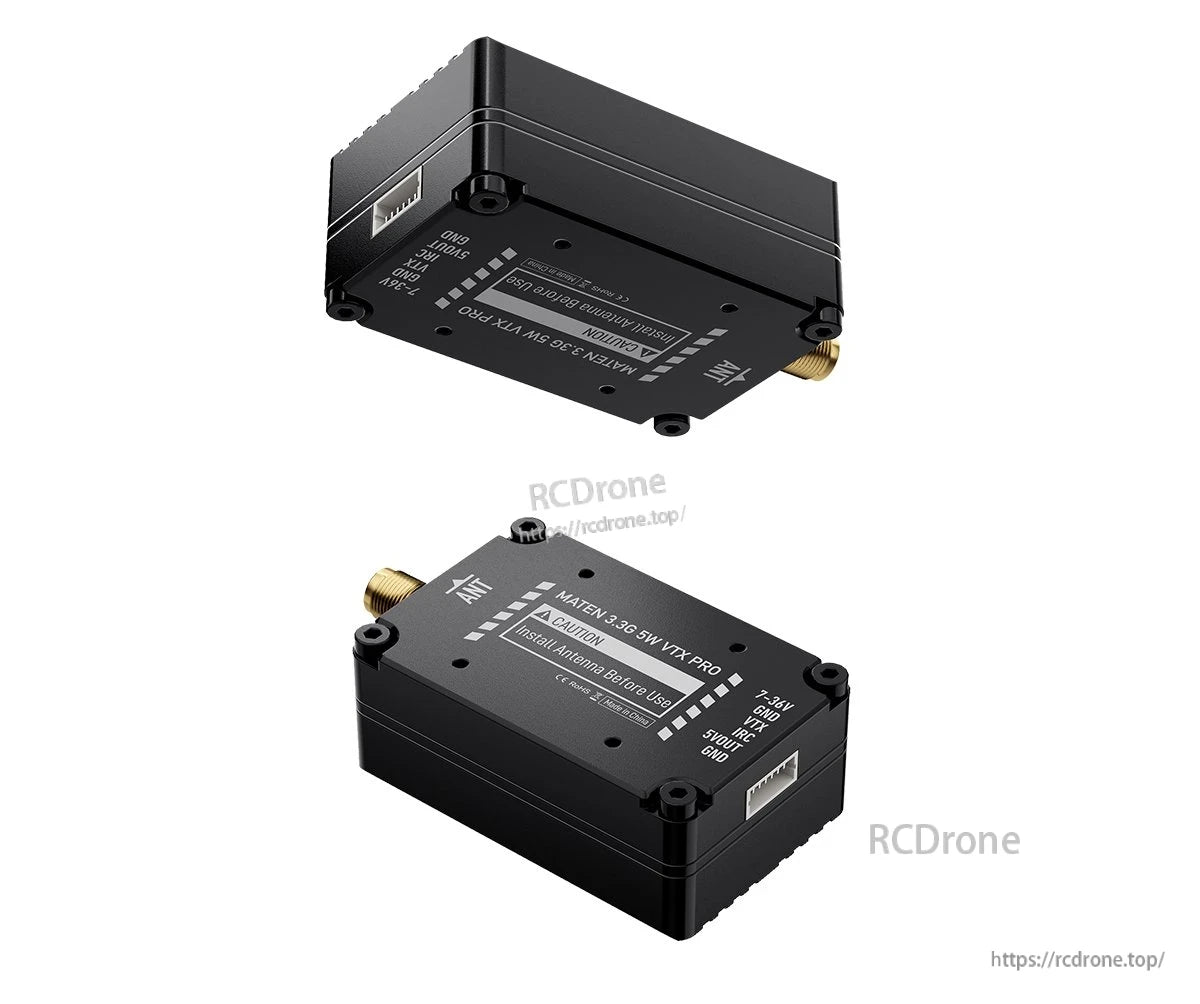

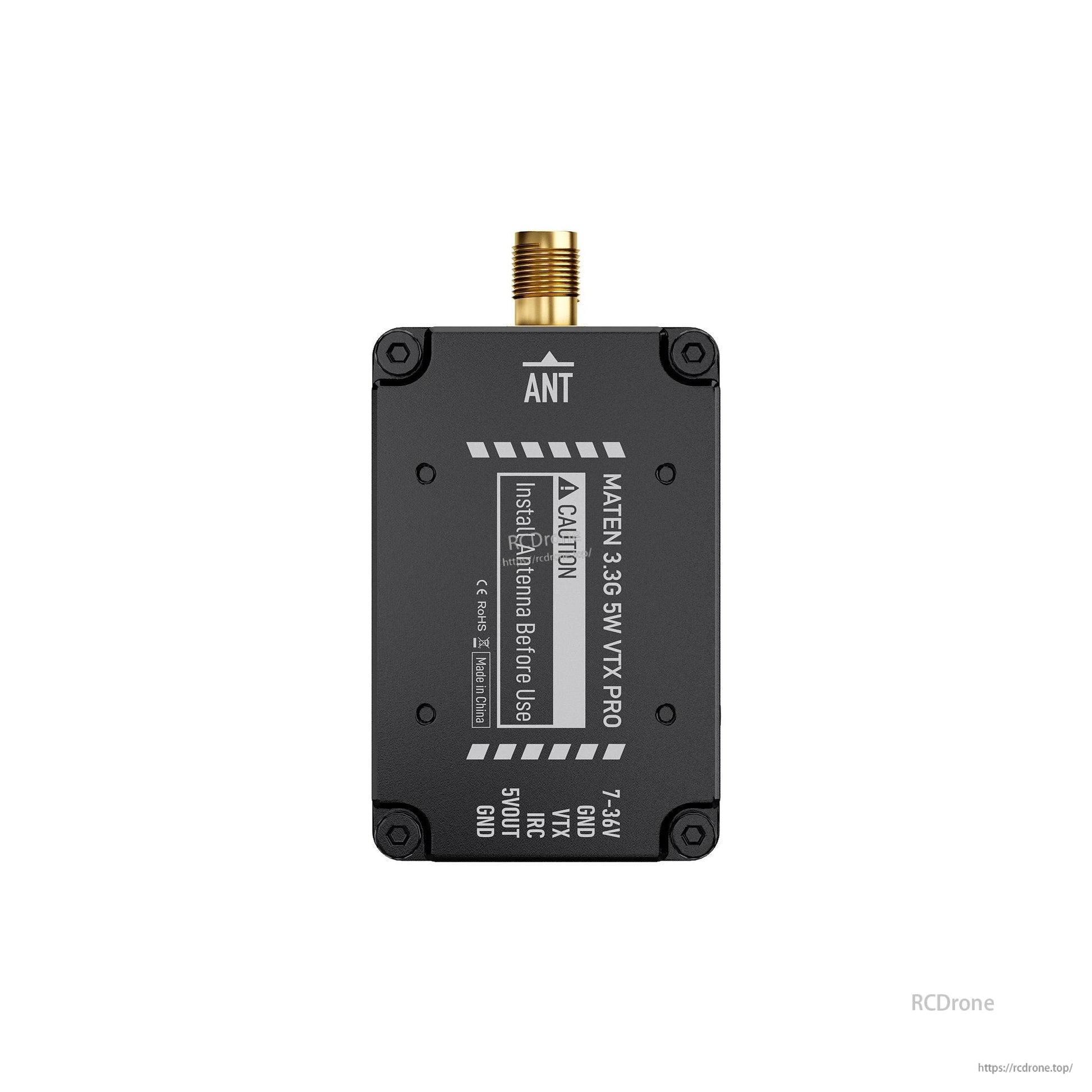

VTX MATEN 3.3G 5W GEPRC دارای یک کانکتور آنتن SMA و پدهای بهوضوح علامتگذاری شده برای ورودی 7–32V، ویدیو، VTX، IRC، خروجی 5V و GND است.

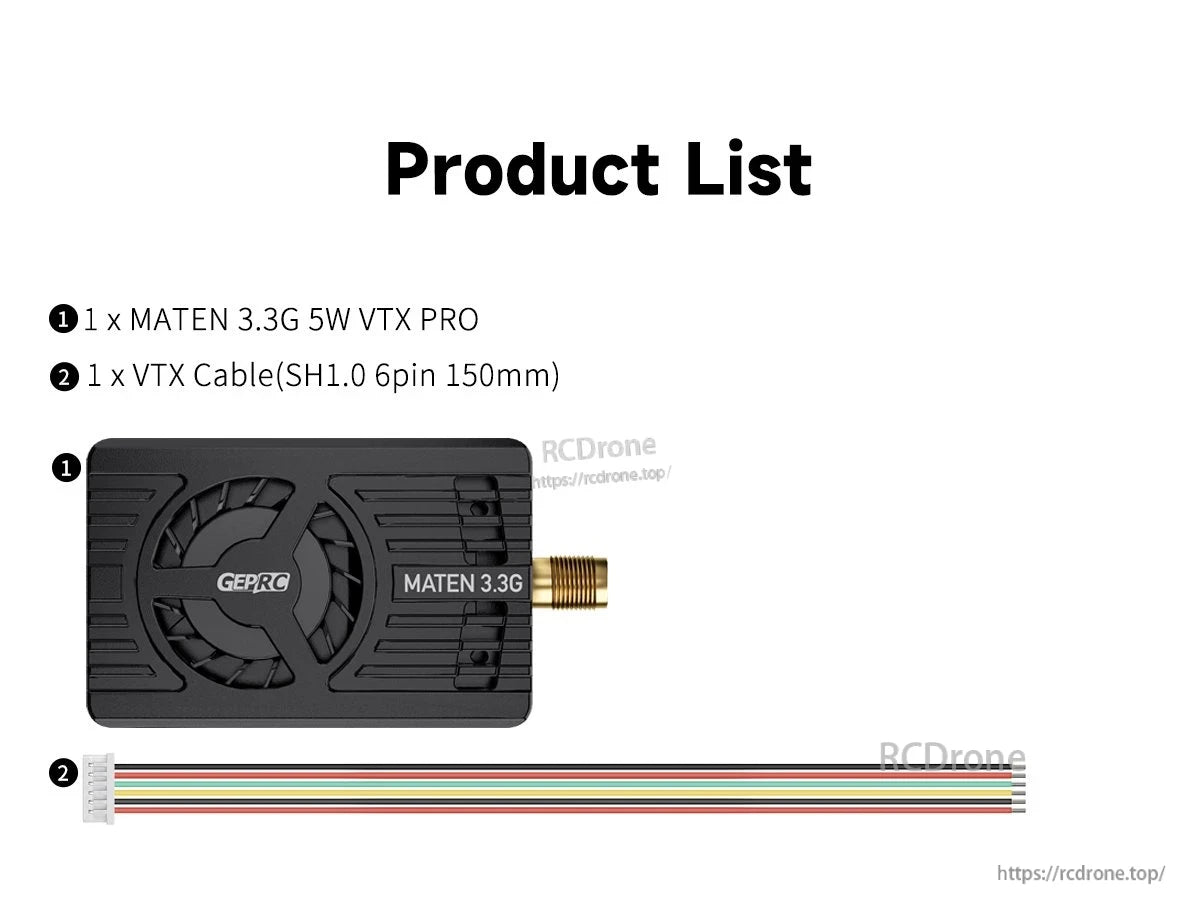

VTX MATEN 3.3G 5W GEPRC شامل واحد VTX MATEN 3.3G Pro و یک کابل سیمکشی 150 میلیمتری SH1.0 6 پین برای نصب است.
