ماژول فرستنده دو بانده GEPRC LINKFLOW 915M/2.4G

خلاصه

ماژول TX دو بانده LINKFLOW 915M/2.4G نسل بعدی که توسط تیم GEPRC بر اساس پروژه متن باز ExpressLRS توسعه یافته است، به طور رسمی منتشر شد.

این ماژول دارای فرم فاکتور استاندارد JR bay است و بر اساس چیپ RF نسل سوم LR1121 از شرکت Semtech ساخته شده است که از باندهای فرکانسی 868/915MHz و 2.4GHz پشتیبانی می‌کند تا عملکرد پیشرفته ارتباطات دو بانده را ارائه دهد.

با حداکثر توان خروجی تا 1000mW و همراه با یک فن خنک‌کننده با سرعت قابل تنظیم برای دفع حرارت مؤثر، این ماژول به طور مؤثری دمای عملیاتی را در حین انتقال با توان بالا کاهش می‌دهد.

یک TCXO برای به حداقل رساندن انحراف فرکانس ناشی از تغییرات دما استفاده می‌شود که ثبات سیستم درازمدت و عملکرد قابل اعتماد را تضمین می‌کند.

این ماژول یک چیپ کوله‌پشتی را ادغام می‌کند که امکان ارتباط با انواع لوازم جانبی و گسترش امکانات عملکردی را فراهم می‌آورد.یک پورت UART اختصاصی نیز ارائه شده است که به ماژول اجازه می‌دهد به عنوان یک تکرارکننده ارتباطی استفاده شود یا به عنوان یک گیرنده با توان بالا پیکربندی شود.

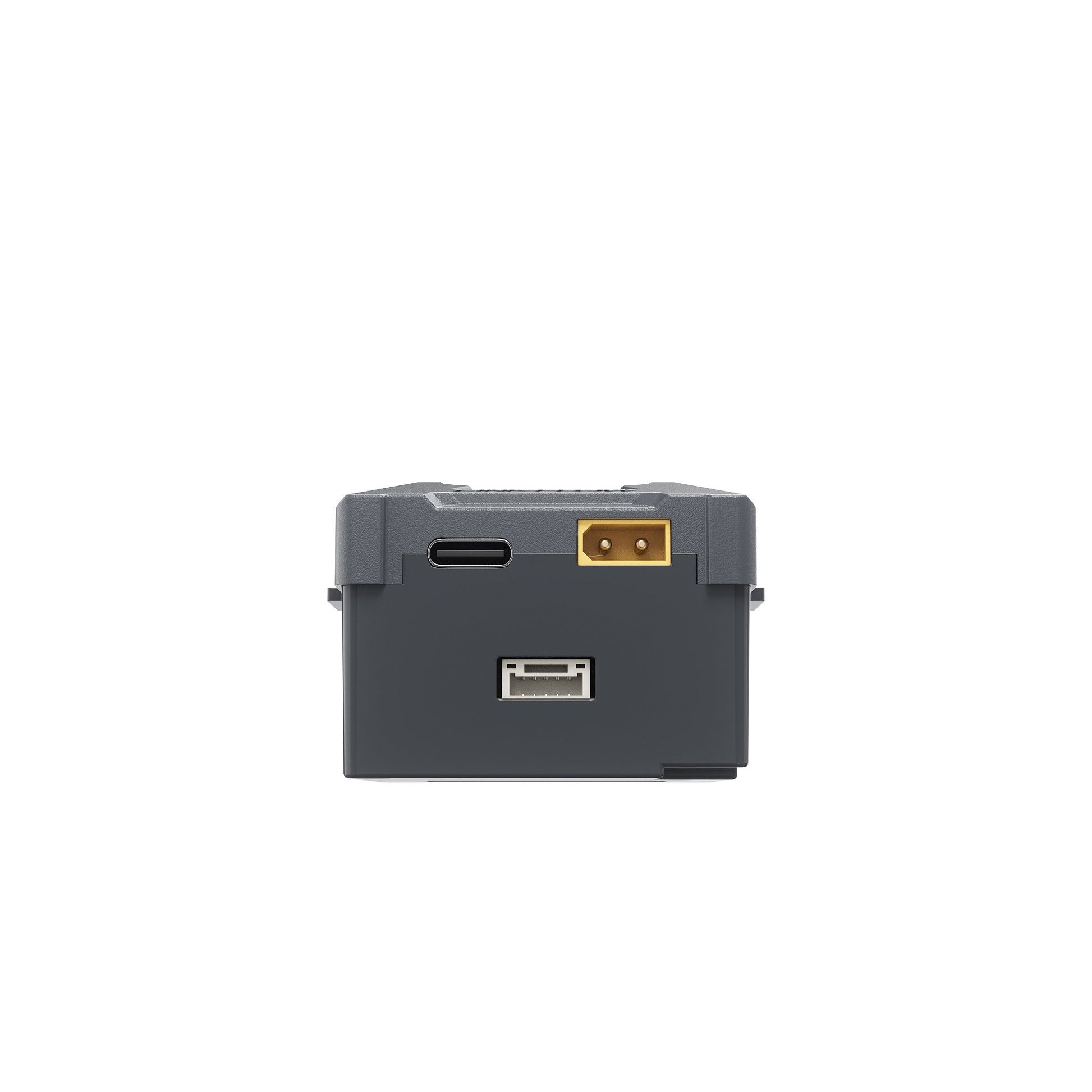

علاوه بر این، ماژول TX دو بانده LINKFLOW 915M/2.4G دارای LEDهای RGB برای نشان دادن وضعیت سیستم، ورودی برق XT30 که از 2–6S پشتیبانی می‌کند و از به‌روزرسانی‌های نرم‌افزاری از طریق USB و WiFi پشتیبانی می‌کند، که عملیات انعطاف‌پذیر و کاربرپسند را ارائه می‌دهد.

ویژگی‌ها

1. ماژول TX نسل بعدی ExpressLRS که دارای طراحی استاندارد JR bay است
2. بر اساس چیپ RF نسل سوم LR1121 شرکت Semtech ساخته شده است
3. از 868M/915M، 2 پشتیبانی می‌کند.حالت عملیاتی 4G
4. قدرت خروجی تا 1000 میلی وات

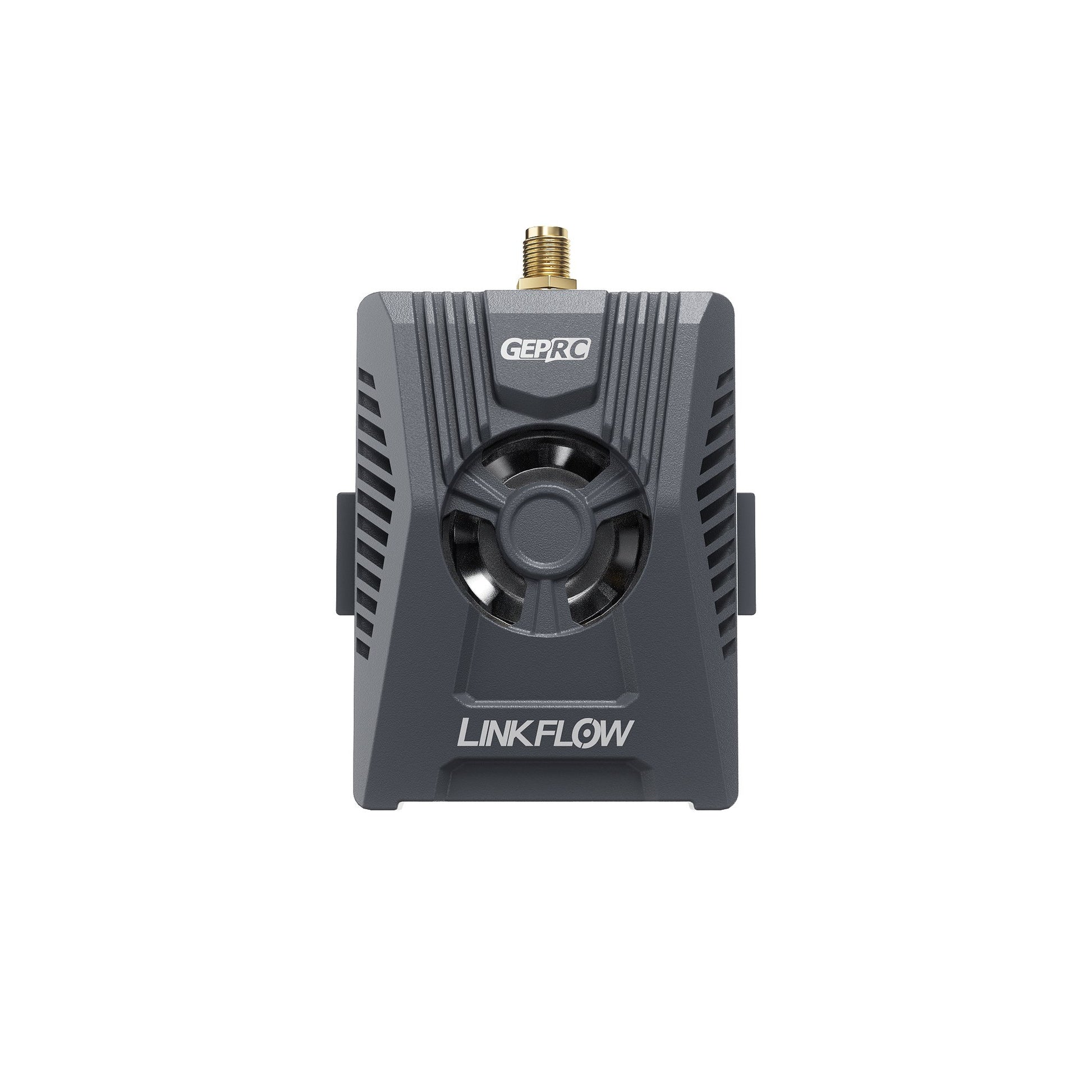

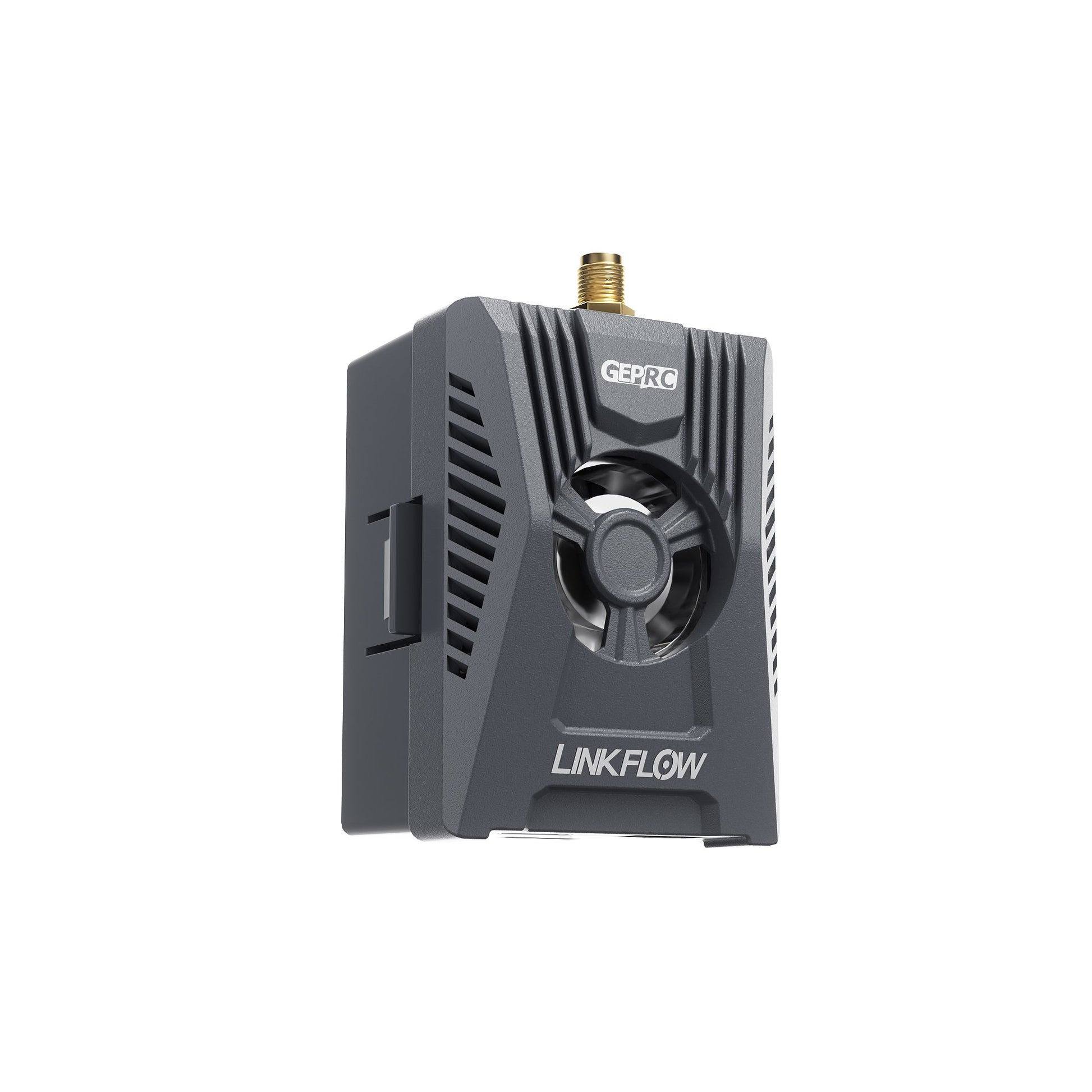

5. خنک‌کننده فعال با فن پرسرعت داخلی
6. مجهز به نوسان‌ساز کریستالی جبران دما (TCXO) برای عملکرد پایدار در دماهای شدید
7. چیپ کوله‌پشتی یکپارچه برای تعامل بهتر با لوازم جانبی
8. پورت UART رزرو شده برای استفاده در تکرارکننده یا پیکربندی گیرنده با توان بالا
9. پشتیبانی از ورودی باتری خارجی 2–6S
10. LEDهای RGB برای نشان دادن وضعیت سیستم
11. به‌روزرسانی‌های آسان نرم‌افزار از طریق USB یا WiFi

مشخصات

• مدل: ماژول TX دو بانده GEPRC LINKFLOW 915M/2.4G
• باندهای عملیاتی: 915MHz(FCC)،868MHz(EU)،2.4GHz(ISM)
• نوع ماژول: JR Bay
• چیپ اصلی: ESP32
• چیپ بک‌پک: ESP32-C3
• چیپ RF: LR1121
• توان خروجی: 1000mW
• نوسان‌ساز: TCXO
• نرخ تازه‌سازی: 50Hz-500Hz(LoRa),1000Hz(FSK)

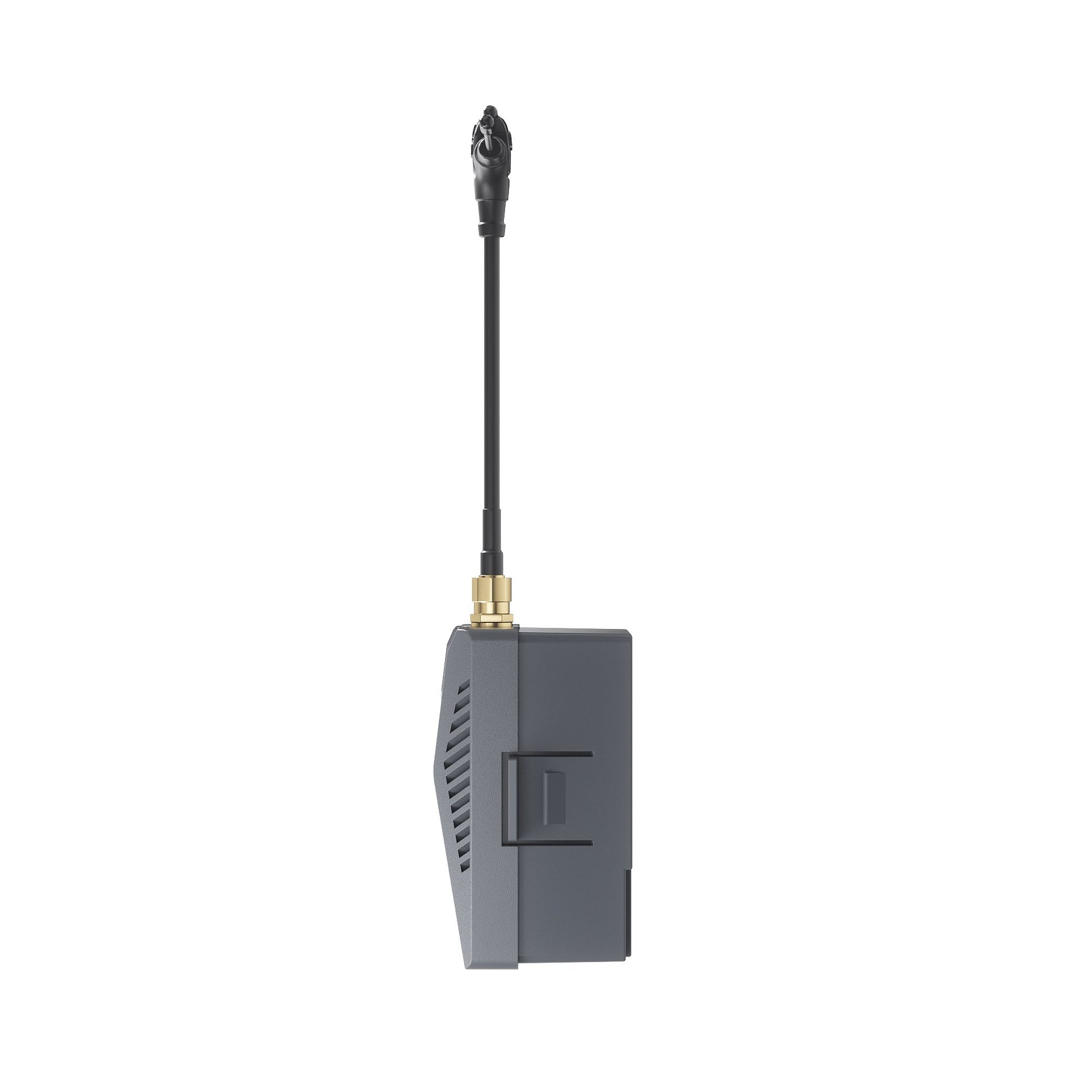

• کانکتور آنتن: SMA
• Wi-Fi: پشتیبانی می‌شود
• شاخص RGB: پشتیبانی می‌شود
• منبع تغذیه خارجی: 2-6S
• وزن: 60g(بدون آنتن)
• فریمور: GEPRC LINKFLOW 900/2400 Dual-Band TX

شامل

1 x ماژول TX دو بانده LINKFLOW 915M/2.4G

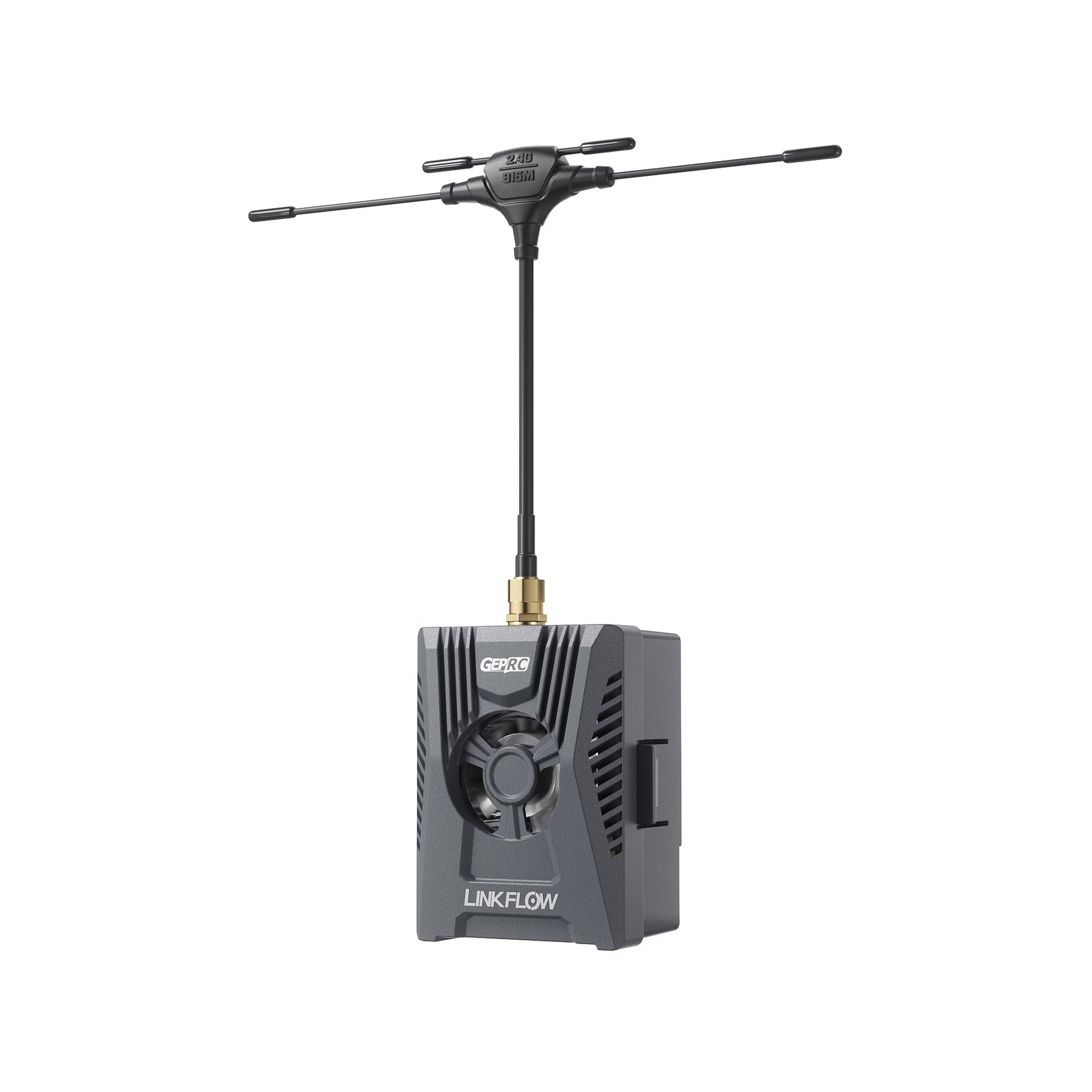

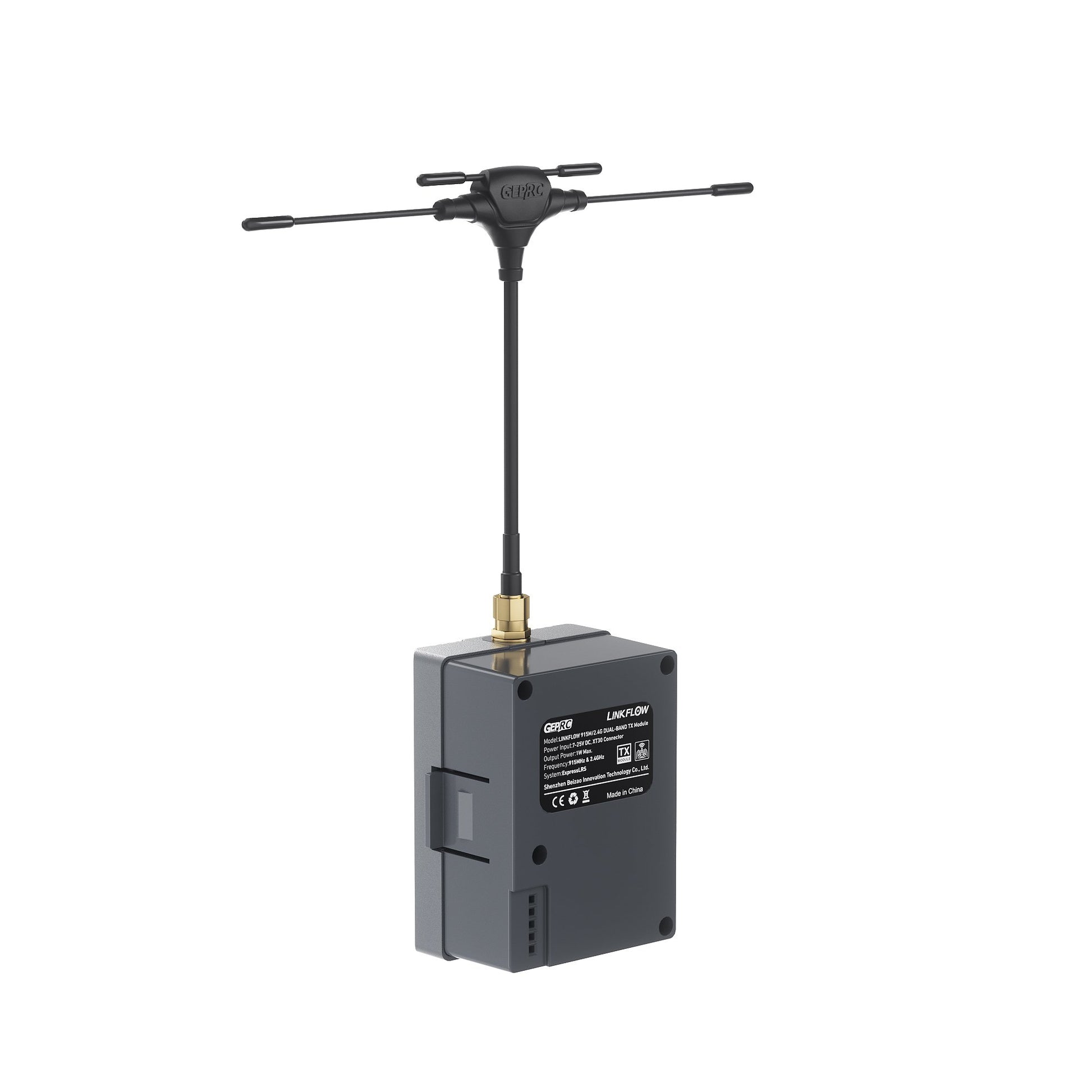

1 x آنتن‌های دو بانده 915M/2.4G T

1 x کابل 3 پین GH1.25

1 x فیلتر مش فلزی گرد و غبار

1 x دفترچه راهنما
