موتور براشلس BrotherHobby Avenger 2816 V5 760KV CW، 6S 12N14P، رزوه M5، وزن 99 گرم، پیچ M3 با فاصله 19x19 میلی‌متر

بررسی

موتور BrotherHobby Avenger 2816 V5 760KV (CW) یک موتور بدون برس 6S است که برای تنظیمات استفاده از پروپیلرهای تاشو طراحی شده است. سری Avenger V5 همچنین با گزینه KV 760KV/770KV فهرست شده است و از یک پیچ شفت آداپتور پروپ M5 با پیکربندی 12N14P استفاده می‌کند.

ویژگی‌های کلیدی

• مفهوم نصب پروانه تاشو برای نصب و حمل و نقل آسان‌تر
• محور فولادی SUS420 با عملیات حرارتی
• کلاهک‌های آلومینیومی 7075 (آنودایز سخت)
• مغناطیس‌های قوسی N52H با فاصله هوایی ثابت
• سیم لعابی درجه TU1
• ورق فولاد سیلیکونی فوق‌العاده نازک و غیر جهت‌دار
• بلبرینگ‌های با دقت بالا طراحی شده برای تحمل بار محوری بیشتر

مشخصات

ابعاد (نقشه)

داده‌های عملکرد (آزمایش تولیدکننده)

Avenger V5 2816-760KV

• پروپ: تاشو 1148 سه‌پره
• ESC: 6S 60A
• گاز: 100%
• ولتاژ: 25.2V
• حداکثر جریان: 57.3A
• حداکثر توان: 1444W
• RPM: 11757 RPM
• حداکثر نیروی کشش: 4490g (نیروی کشش تک‌موتوره تا 4.5kg)
• کارایی کشش: 3.11
• 97°C بعد از 100% گاز در حال کار به مدت 2 دقیقه (دمای محیط.28°C)

Avenger V5 2816-770KV

• پروانه: تاشو 1051 سه‌پر
• ESC: 6S 60A
• گاز: 100%
• ولتاژ: 25.2V
• حداکثر جریان: 49.8A
• حداکثر توان: 1255W
• RPM: 12398 RPM
• حداکثر نیروی رانش: 4028g
• کارایی نیروی رانش: 3.21
• 100.3°C بعد از 100% گاز در حال کار به مدت 2 دقیقه (دمای محیط 28°C)

قطر چرخش پروانه تاشو (مرجع)

• پروانه تاشو 9453 سه‌پر: فاصله سوراخ 23mm; قطر چرخش 244.8mm
• پروانه تاشو 1051 سه‌پر: فاصله سوراخ 23mm; قطر چرخش 259.1mm
• پروانه تاشو 1148 سه‌پر: فاصله سوراخ 23mm; قطر چرخش 285.3mm
• پروانه تاشو 1248 سه‌پر: فاصله سوراخ 23mm; قطر چرخش 311.1mm
• پروانه تاشو 1558 سه‌پر: فاصله سوراخ 23mm; قطر چرخش 379.7mm
• پروانه تاشو 1660 سه‌پر: فاصله سوراخ 23mm; قطر چرخش 395.1mm
• پروپیلر تاشو 1865 Triblade: فاصله سوراخ 23mm؛ قطر چرخش 453.9mm

موارد موجود

لیست بسته بندی تولید کننده برای بسته های پروپیلر تاشو شامل موارد زیر است (بسته ممکن است بسته به نوع پروپیلر متفاوت باشد):

• موتور
• پروپیلر تاشو (دو پره یا سه پره)
• اتصال پروپیلر
• پیچ ها
• فاصله دهنده ها
• مهره فلنج
• شیار استوانه ای با رشته خارجی
• فنر (در لیست بسته بندی پروپیلر تاشو سه پره ذکر شده است)

کاربردها

• ساخت های چند روتوره 6S با استفاده از پروپیلرهای تاشو
• پروژه هایی که به یک آداپتور شفت پروپ M5 و الگوی نصب M3 (19X19mm) نیاز دارند

برای تأیید گزینه CW/CCW و اینکه آیا بسته پروپیلر تاشو دو پره یا سه پره نیاز است، با پشتیبانی تماس بگیرید در support@rcdrone.top or https://rcdrone.top/.

جزئیات

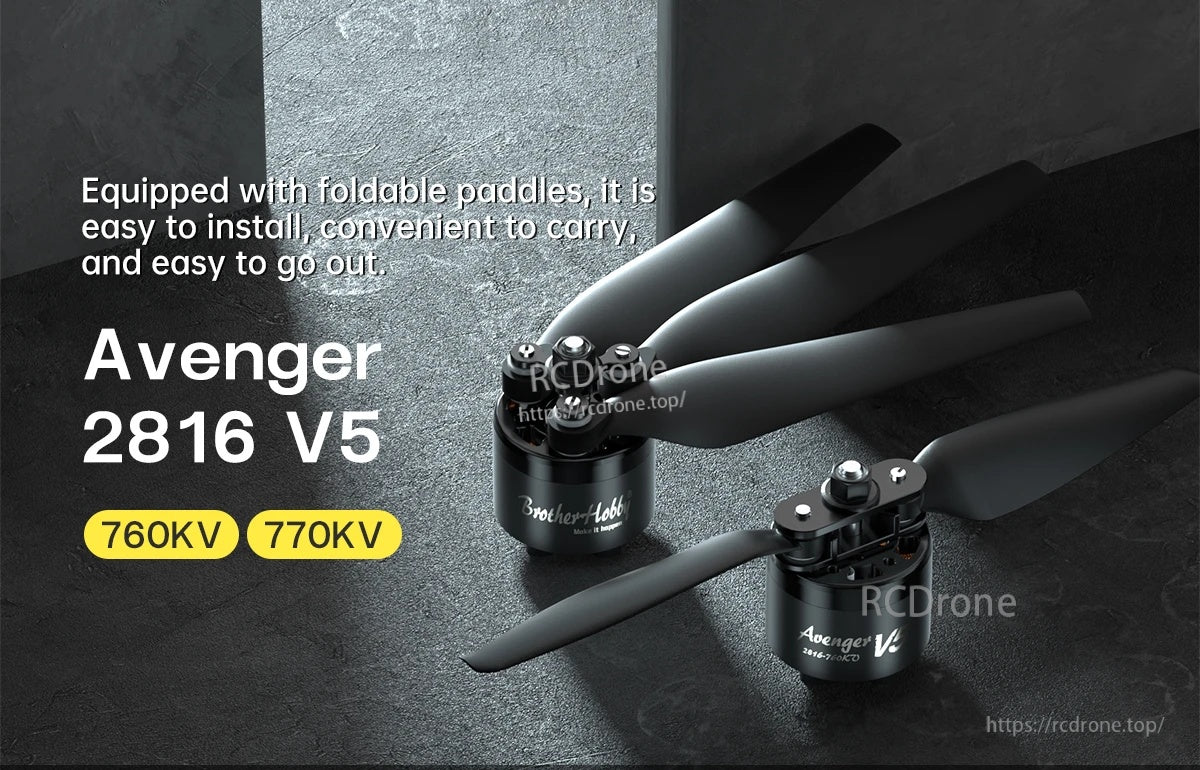

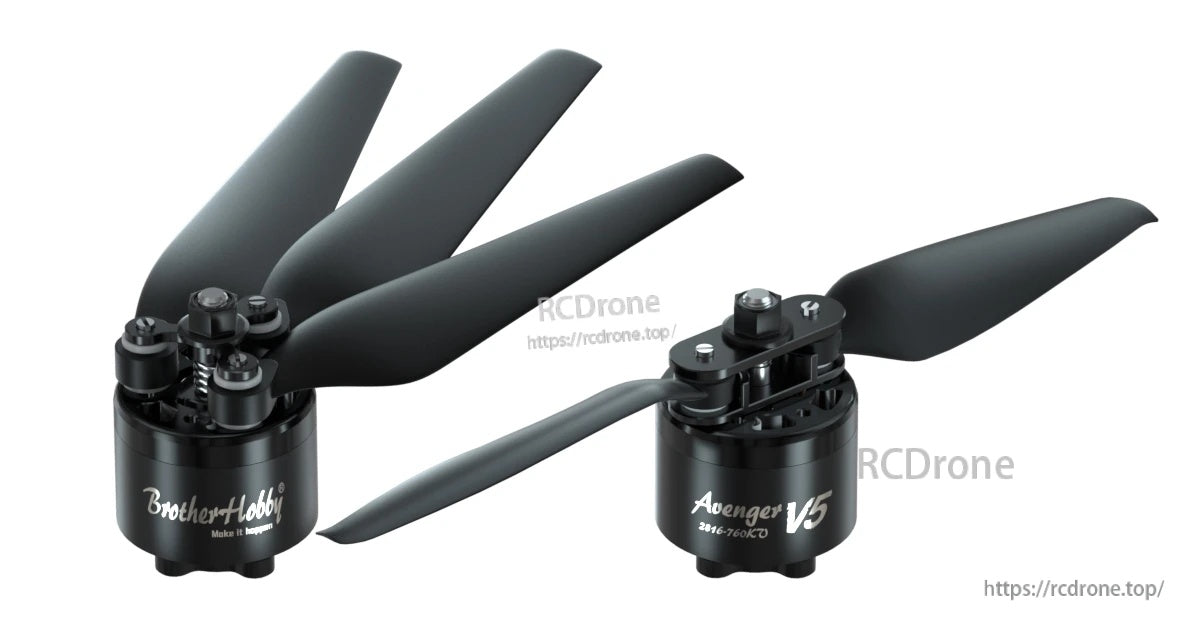

موتور BrotherHobby Avenger 2816 V5 با پروپیلرهای تاشو برای حمل و نقل آسان‌تر و راه‌اندازی سریع‌تر جفت می‌شود.

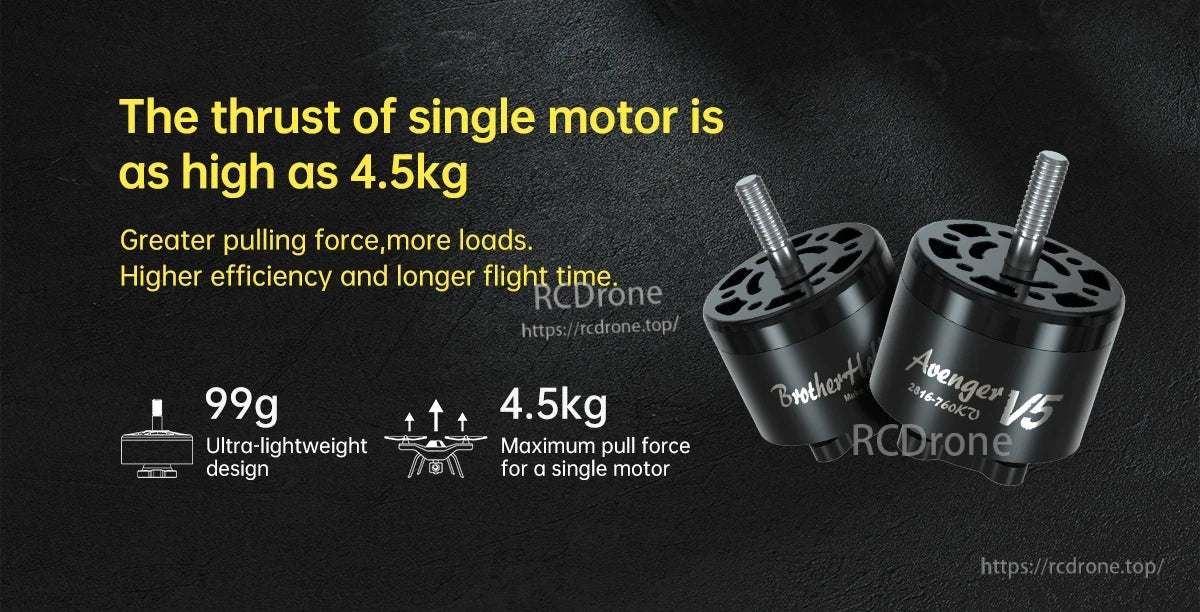

موتورهای BrotherHobby Avenger V5 هر کدام با وزن 99 گرم و با قدرت کشش یک موتوره تا 4.5 کیلوگرم لیست شده‌اند.

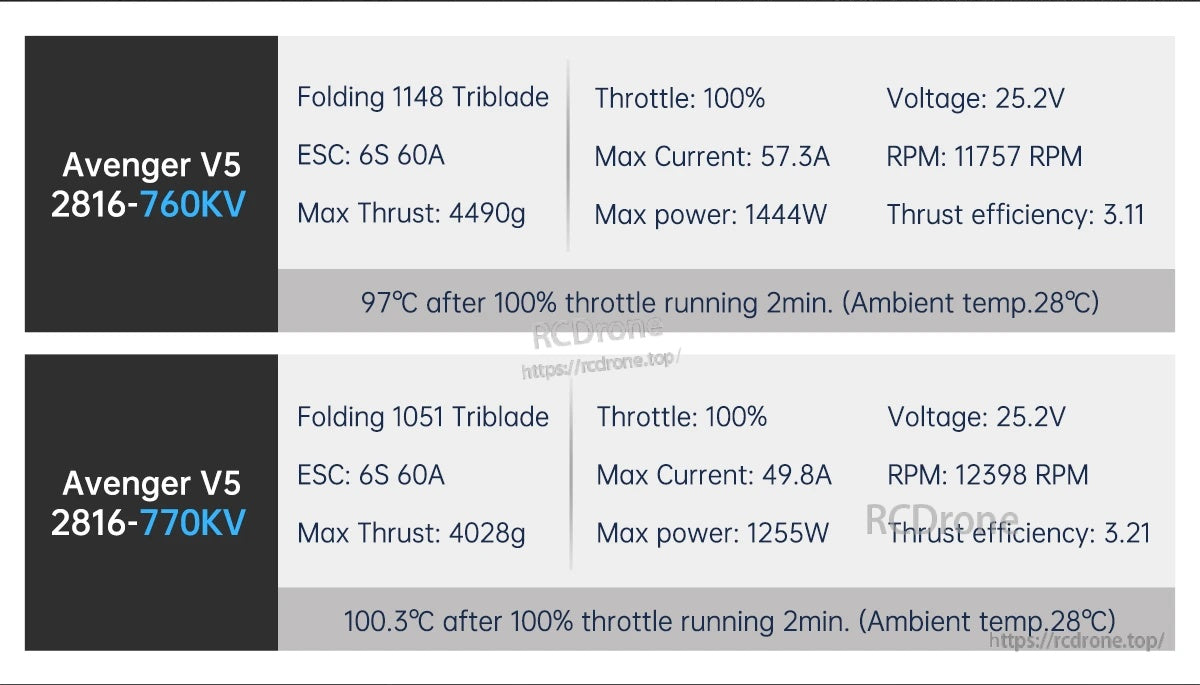

نتایج آزمایش در 25.2V با یک ESC 6S 60A شامل کشش، جریان، RPM، قدرت و کارایی برای تنظیمات Avenger V5 2816-760KV و 2816-770KV است.

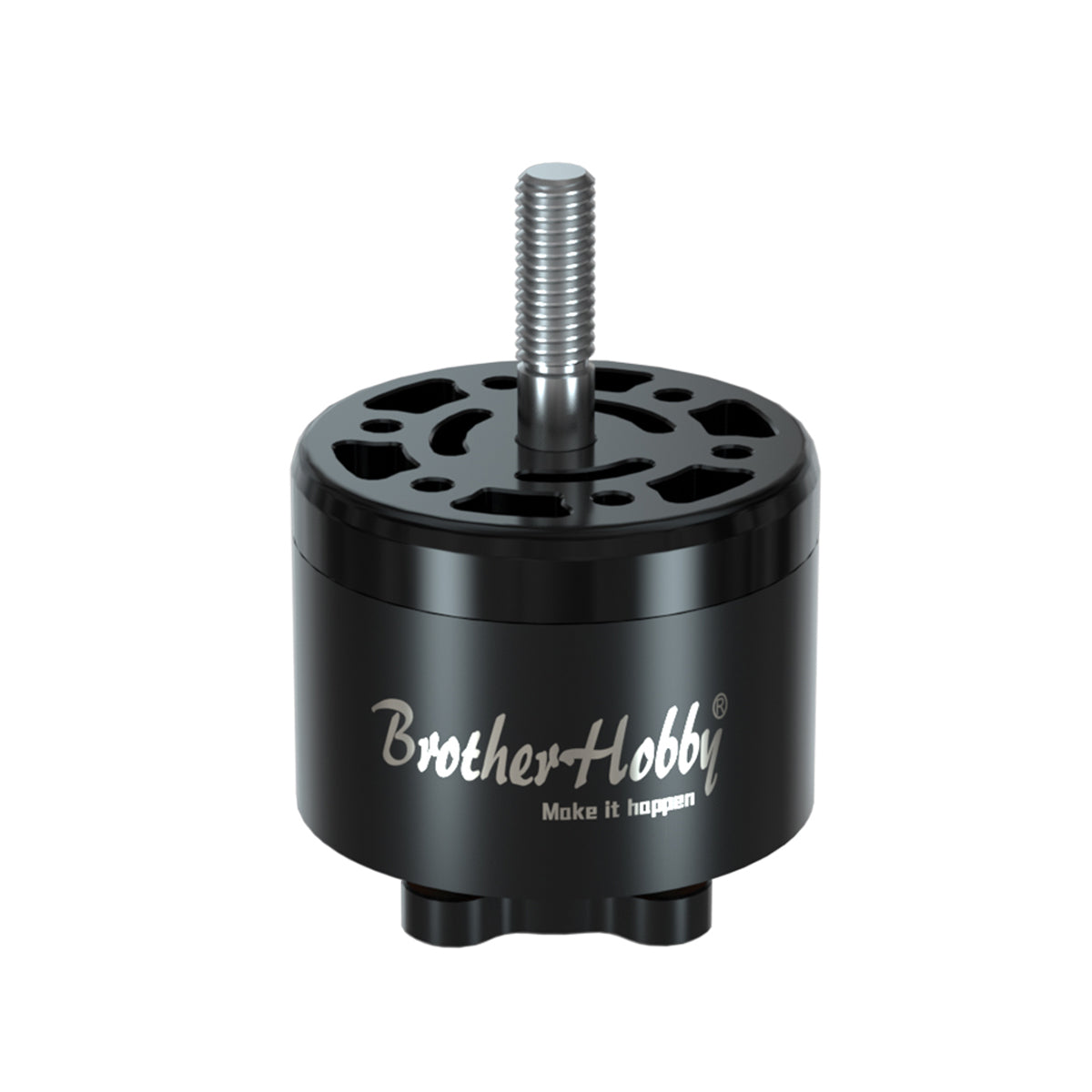

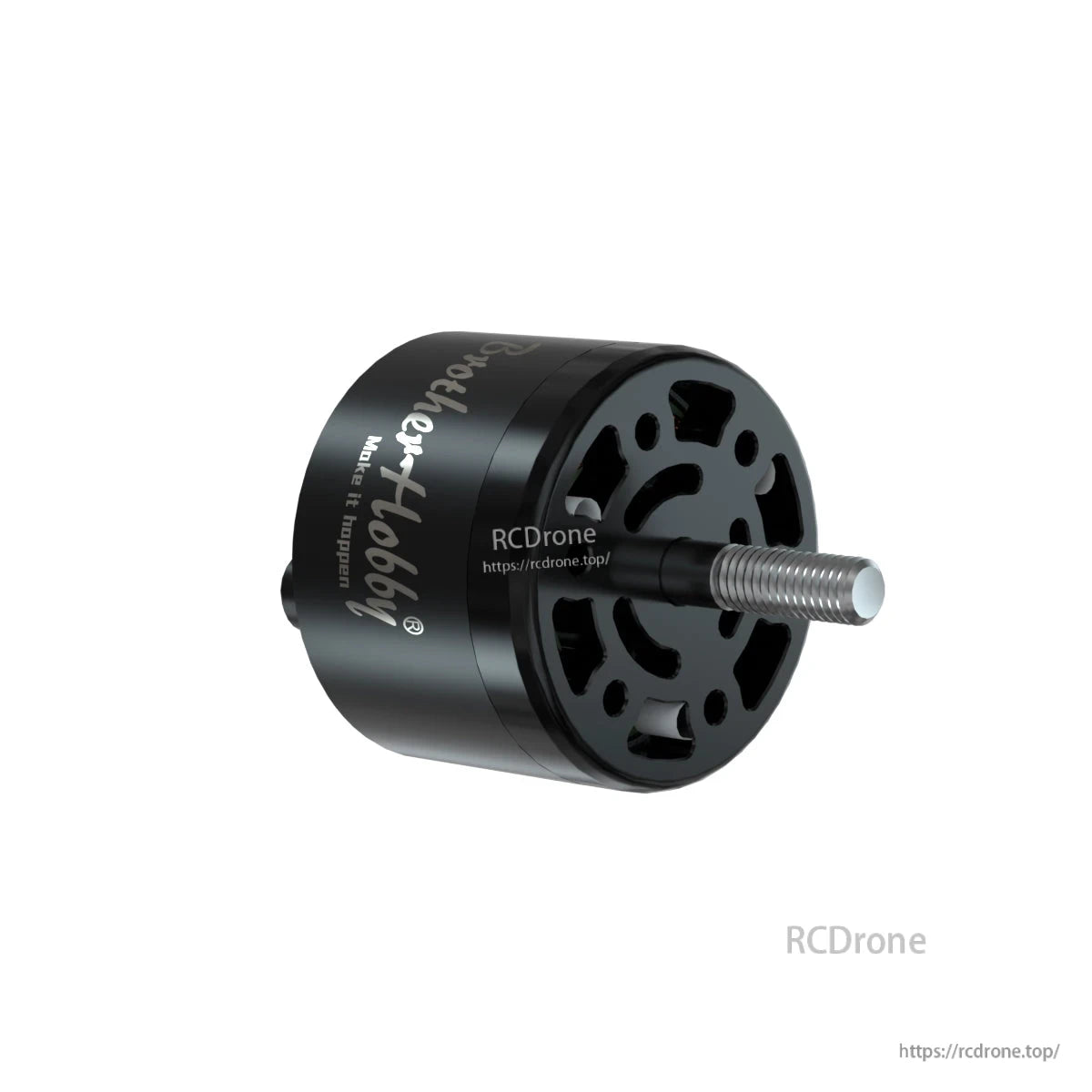

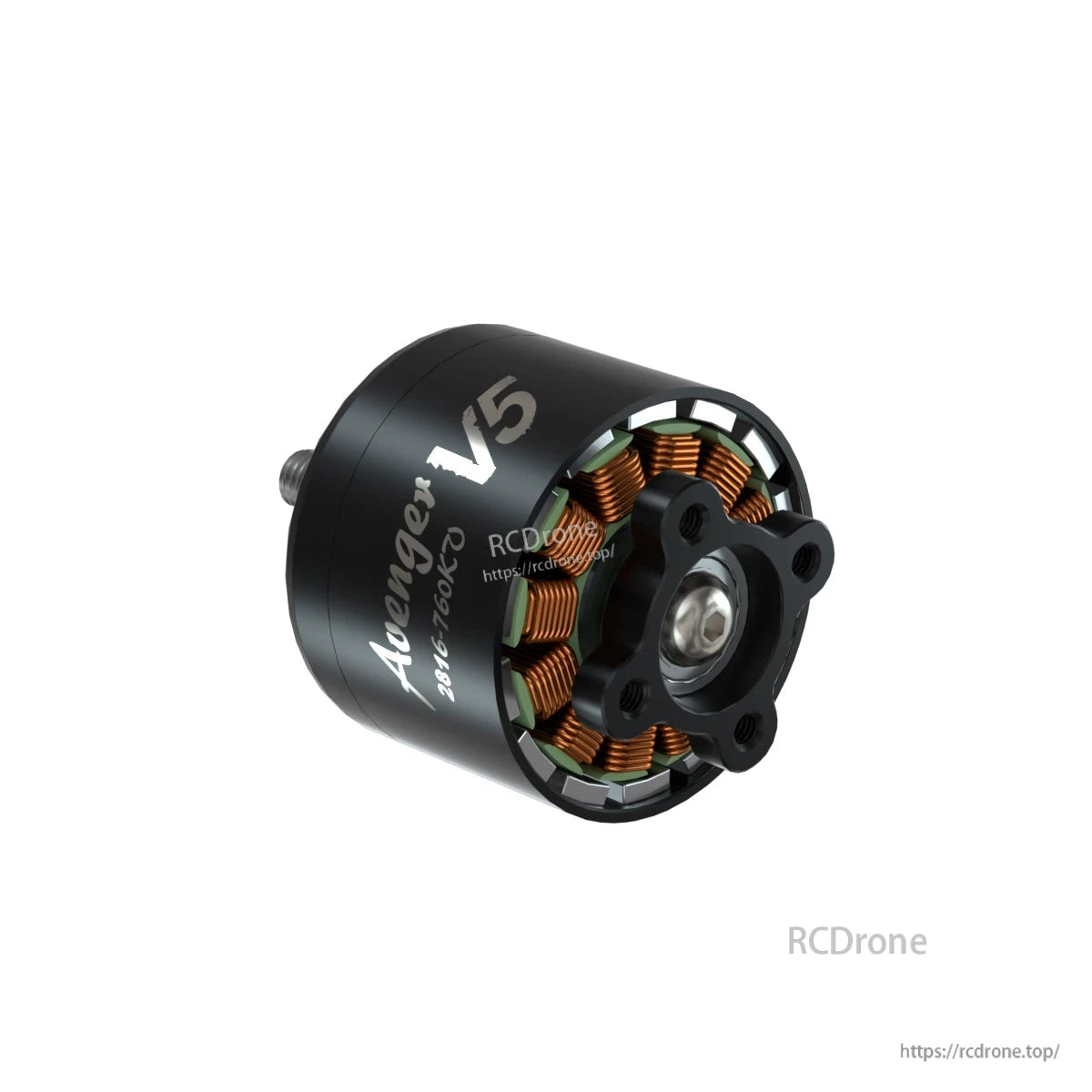

موتور بدون برس Avenger V5 760KV دارای بدنه سیاه جمع و جور و شفت خروجی رزوه‌دار برای نصب آسان پروپ است.

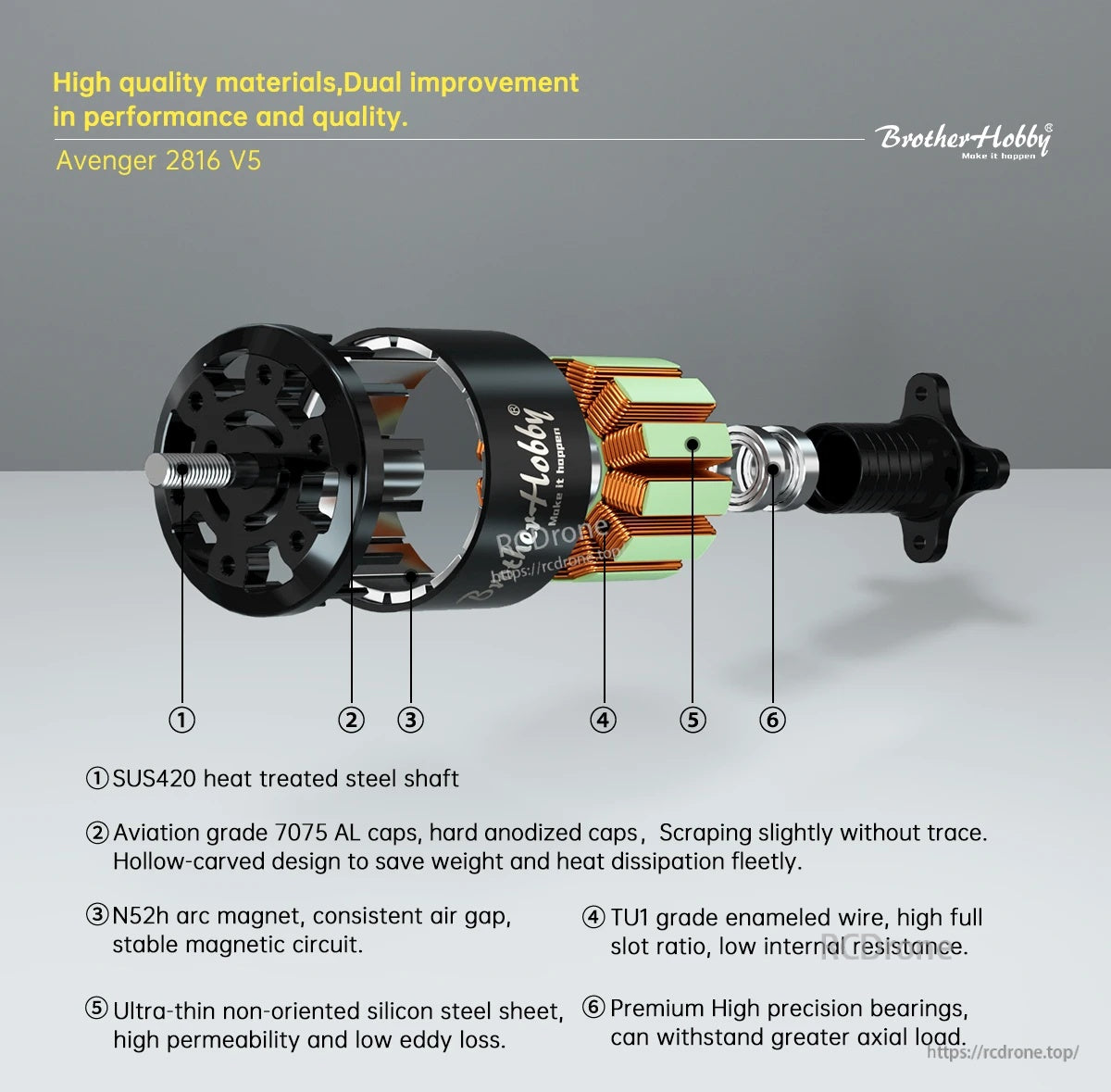

موتور BrotherHobby Avenger 2816 V5 از شفت فولادی حرارت‌دیده، آهنرباهای N52H، سیم‌پیچ‌های مسی لعابی و بلبرینگ‌های دقیق برای ساختی محکم استفاده می‌کند.

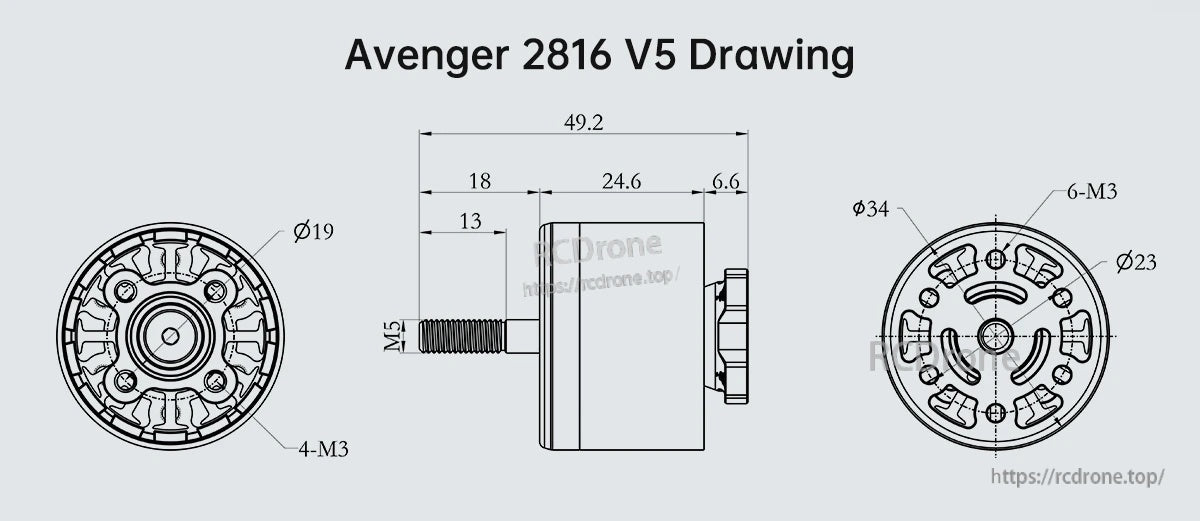

جزئیات اندازه‌گیری موتور Avenger 2816 V5 شامل ابعاد کلیدی به همراه شفت رزوه‌دار M5 و الگوی سوراخ نصب M3 برای بررسی تناسب است.

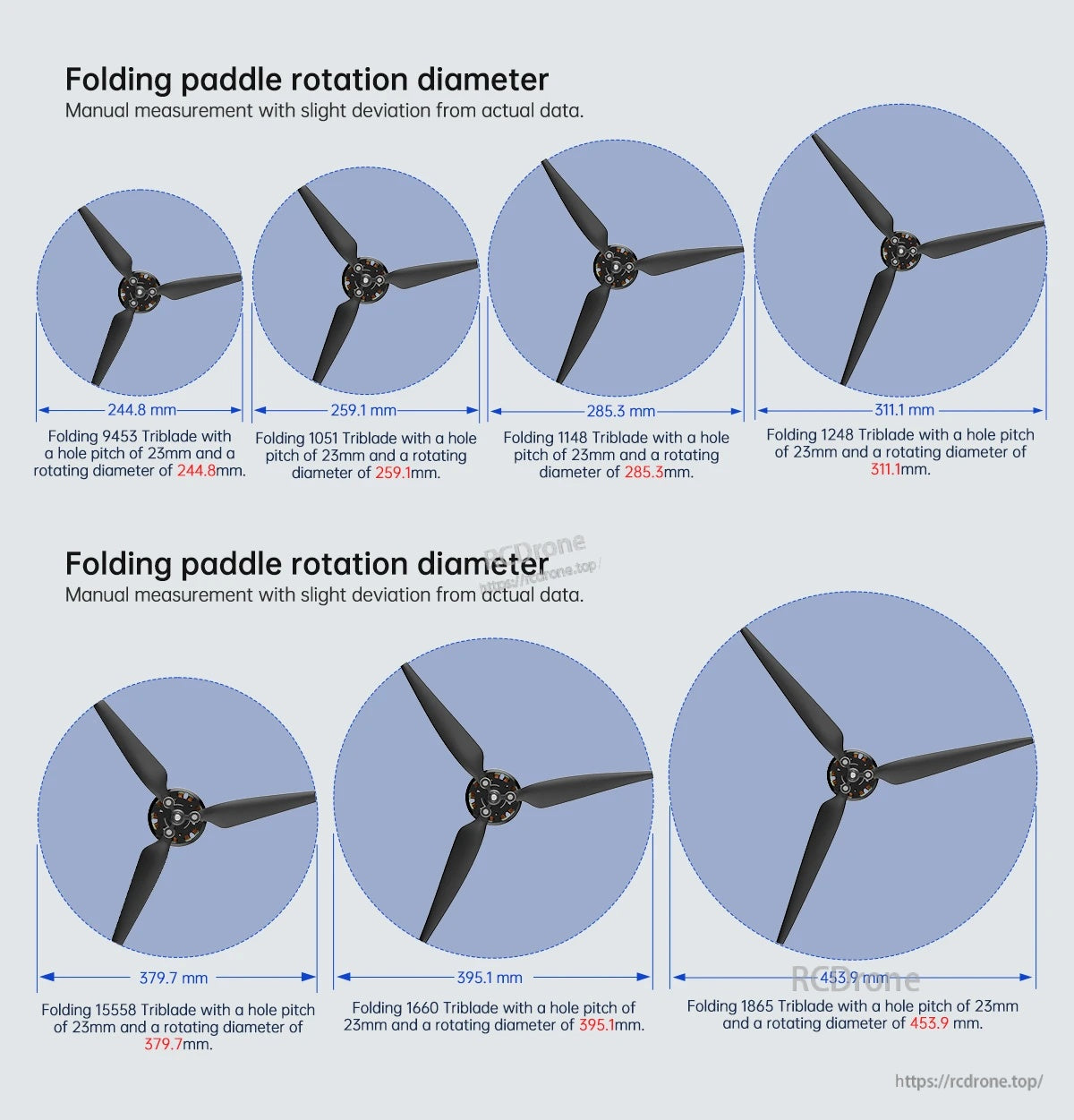

اندازه‌گیری‌های قطر چرخش پروپ‌های تاشو (به میلی‌متر) به شما کمک می‌کند تا فاصله‌گذاری را در بین گزینه‌های مختلف اندازه پروپ مقایسه کنید.

موتور Avenger 760KV با یک پروپ تاشو سه‌پر کربن فیبر نایلونی 14×8 جفت می‌شود تا بالابری کارآمد در ساخت‌های چند روتوره فراهم کند.

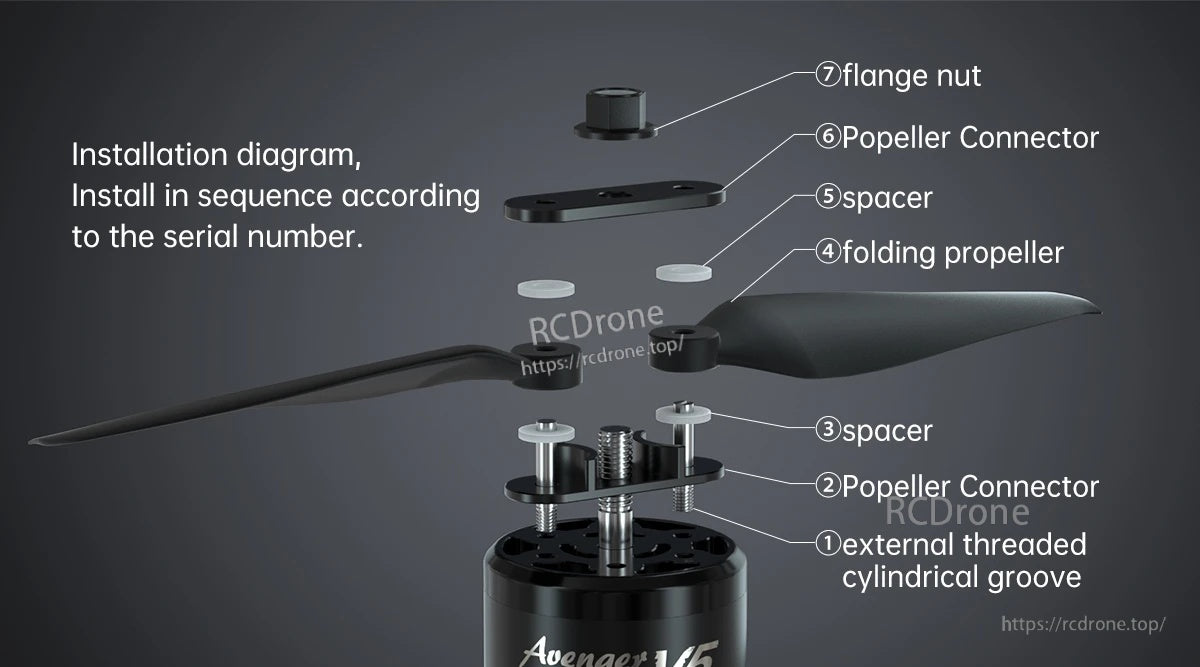

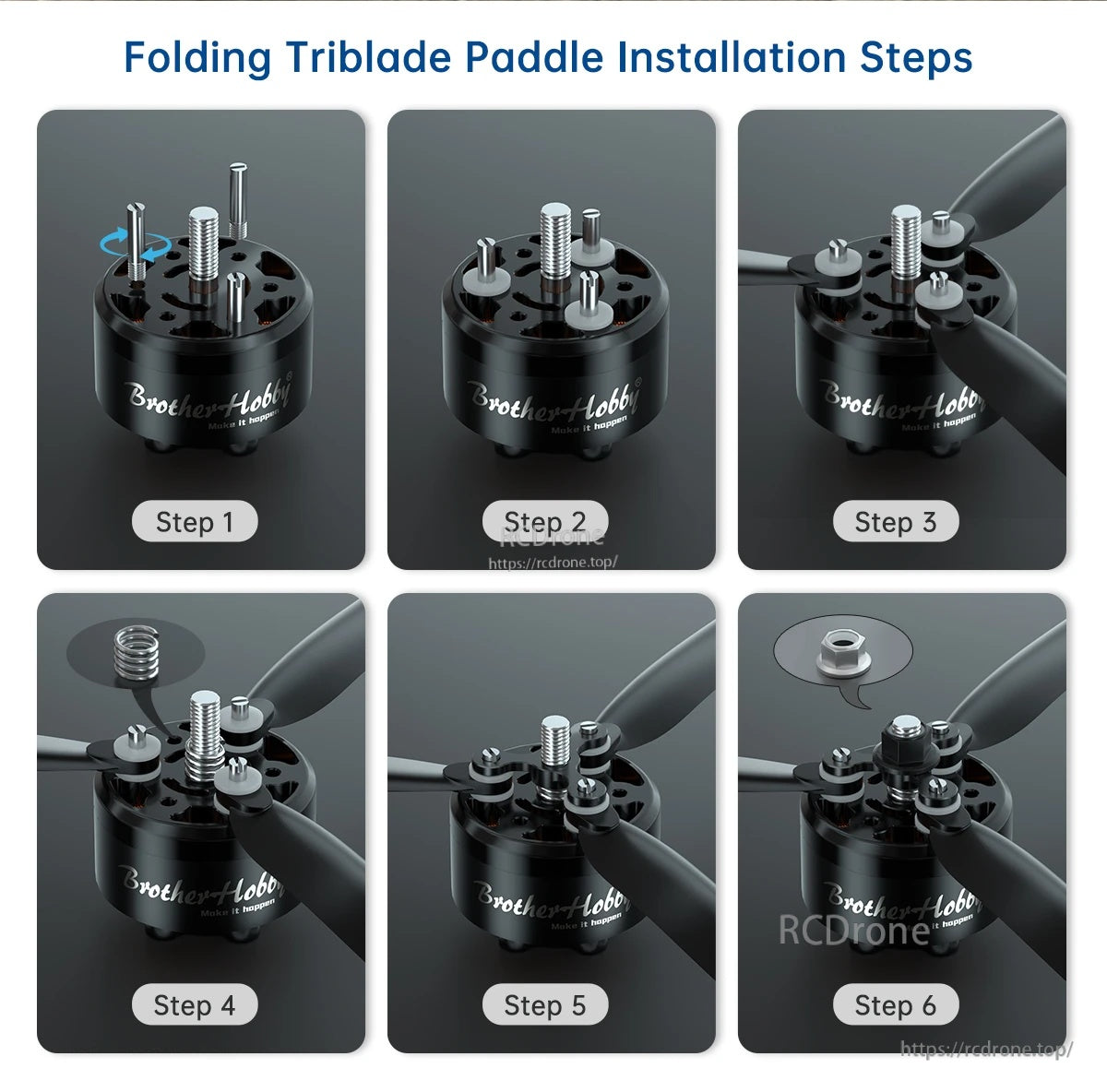

مراحل نصب پروپ تاشو سه‌پر نشان‌دهنده ترتیب هاب پروپ و مهره برای نصب ایمن بر روی شفت موتور است.

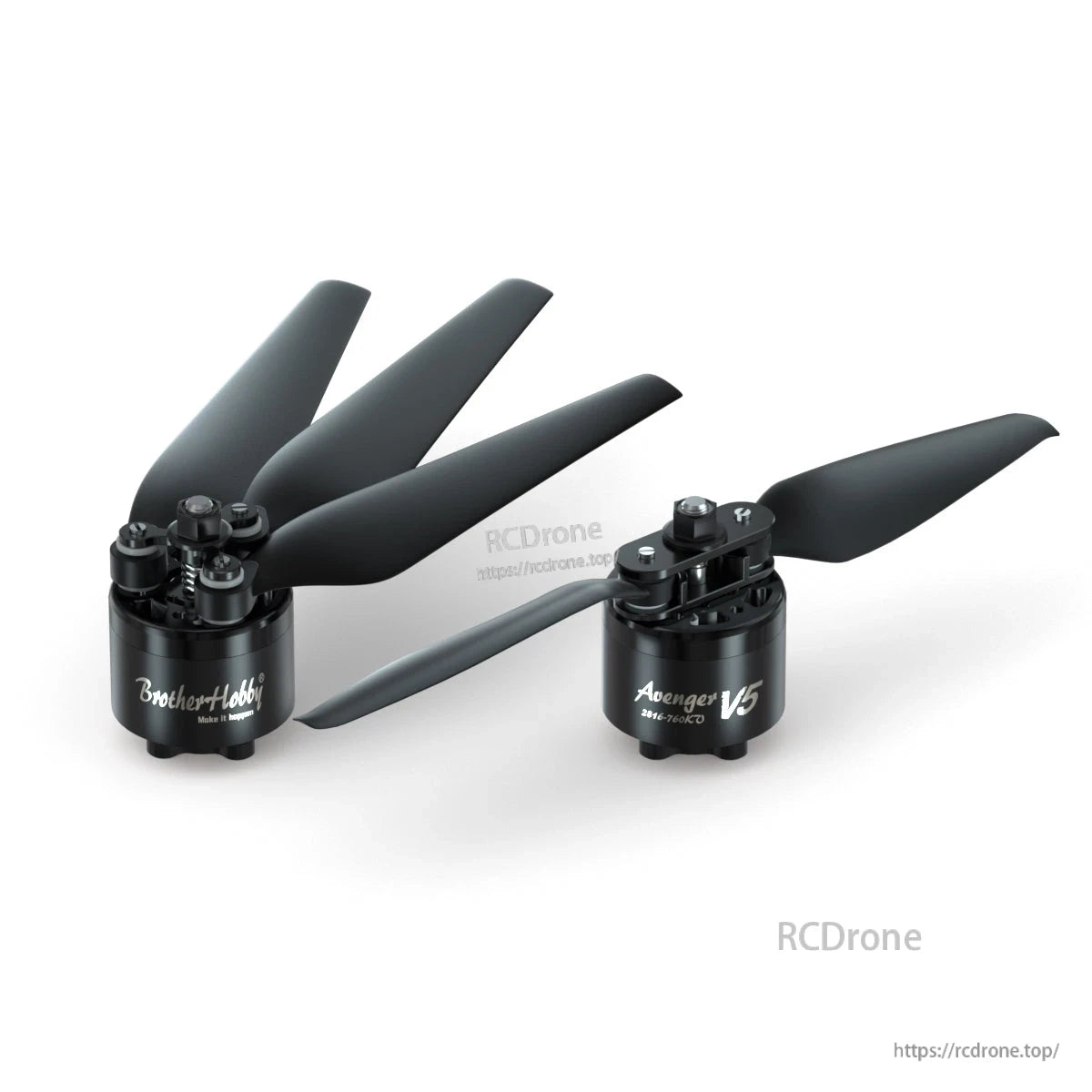

موتورهای بدون برس BrotherHobby Avenger V5 2816 دارای طراحی جمع و جور با بدنه سیاه و هاب پروپ بالایی برای نصب سریع پروپ هستند.

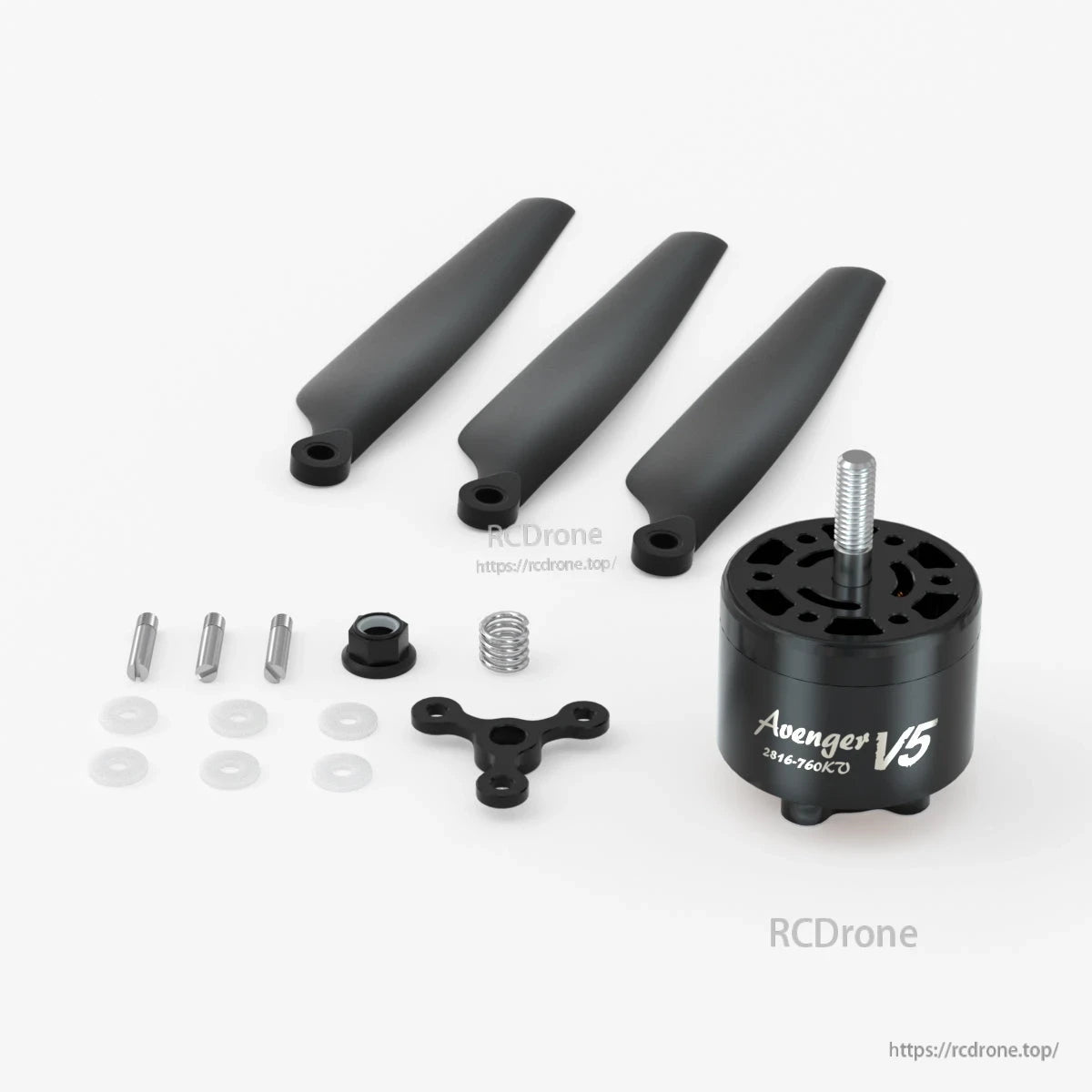

مجموعه سخت‌افزاری موتور Avenger 2816 شامل یک پروپ تاشو، فاصله‌دهنده‌ها، کانکتور پروپ و مهره فلنج برای مونتاژ ایمن است.

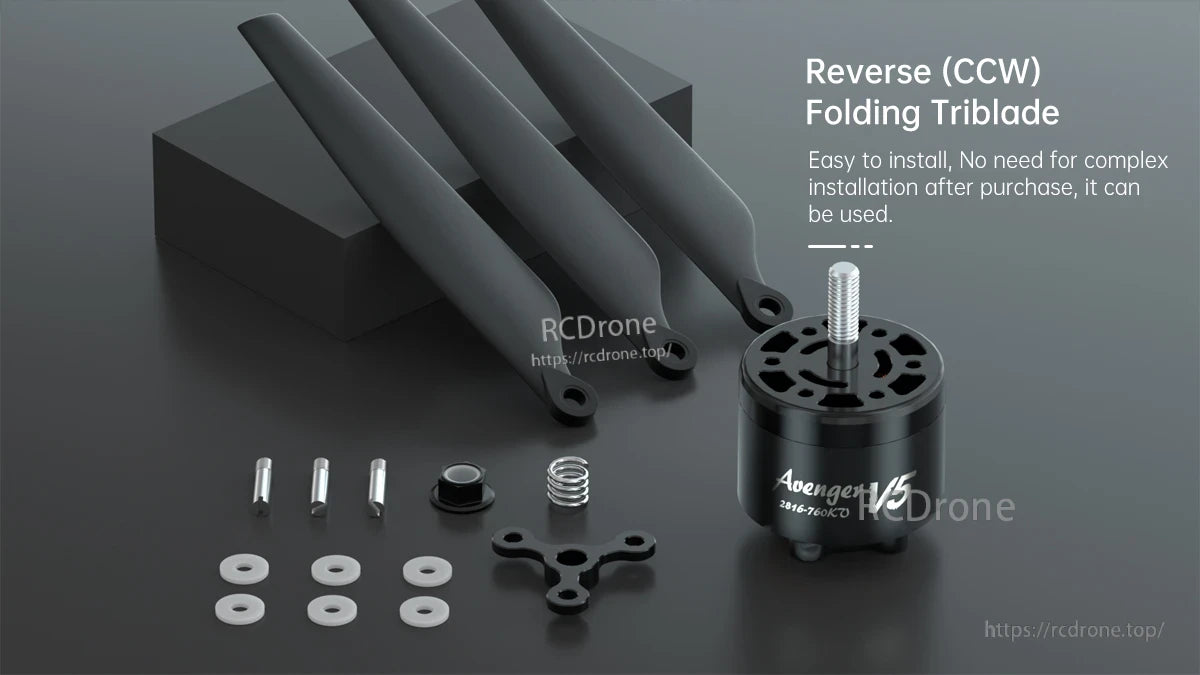

کیت موتور Avenger V5 شامل پروپ‌های تاشو سه‌پر معکوس (CCW) با آداپتور شفت و سخت‌افزار نصب برای یک نصب کامل است.

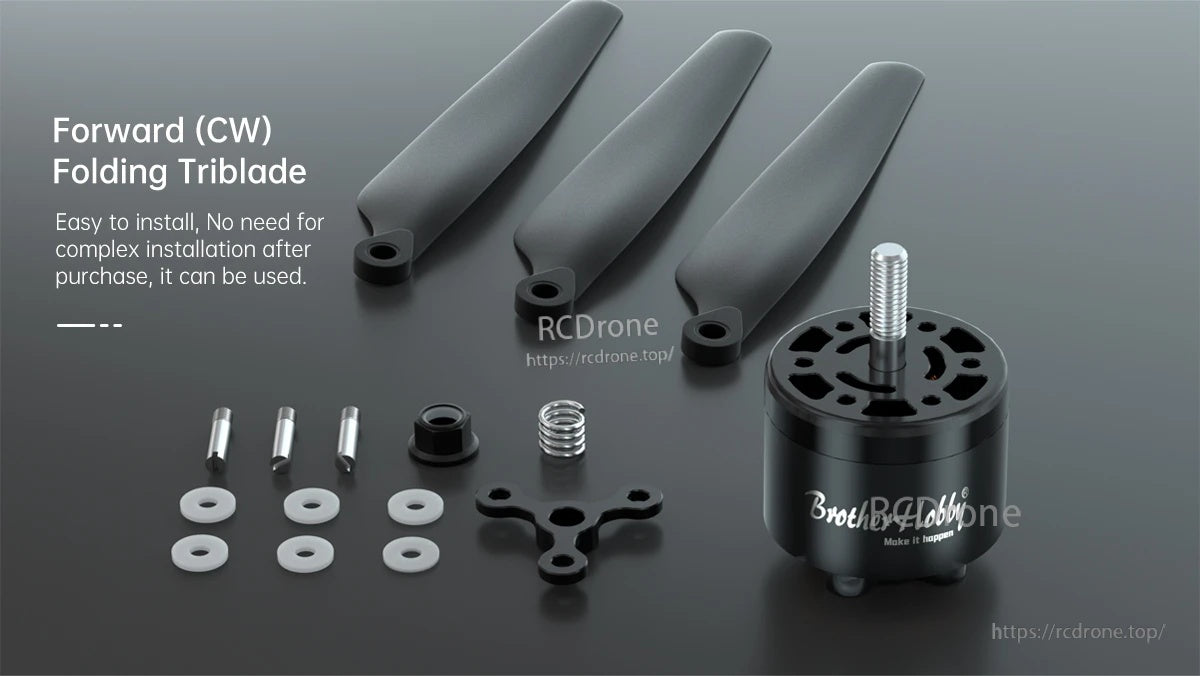

موتور بدون برس BrotherHobby Avenger با یک مجموعه پروپ تاشو سه‌پر و یک مجموعه کوچک از سخت‌افزارهای نصب برای راه‌اندازی همراه است.

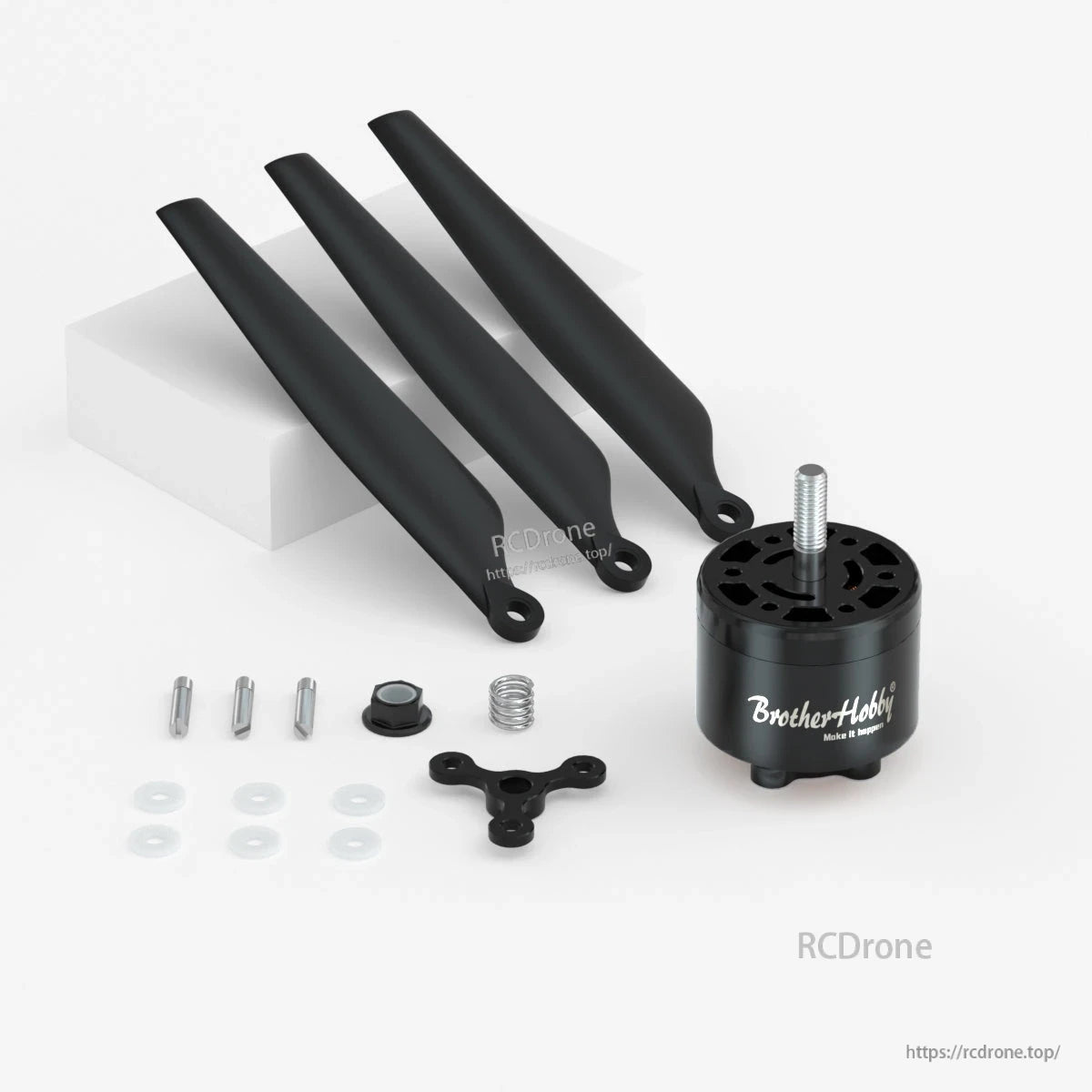

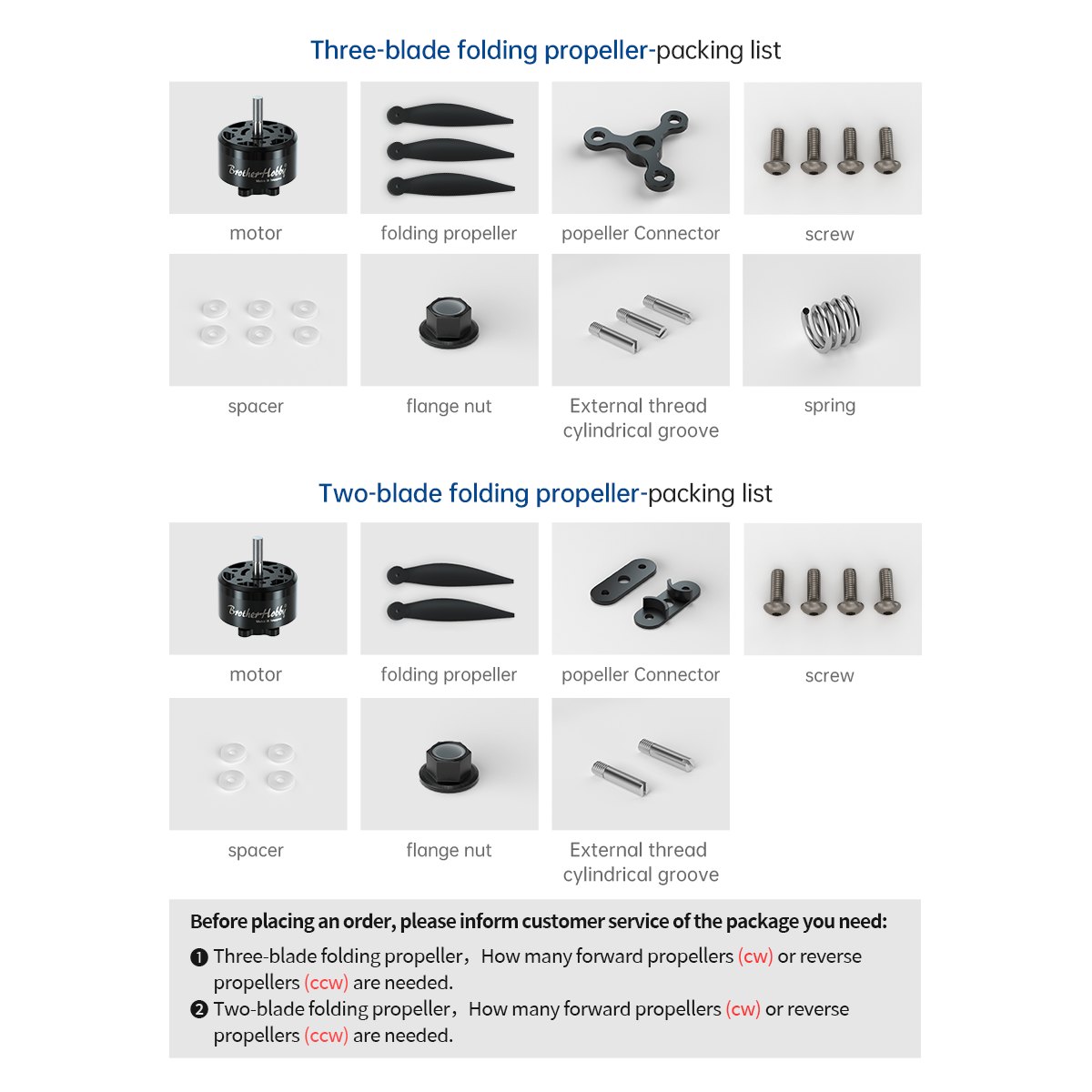

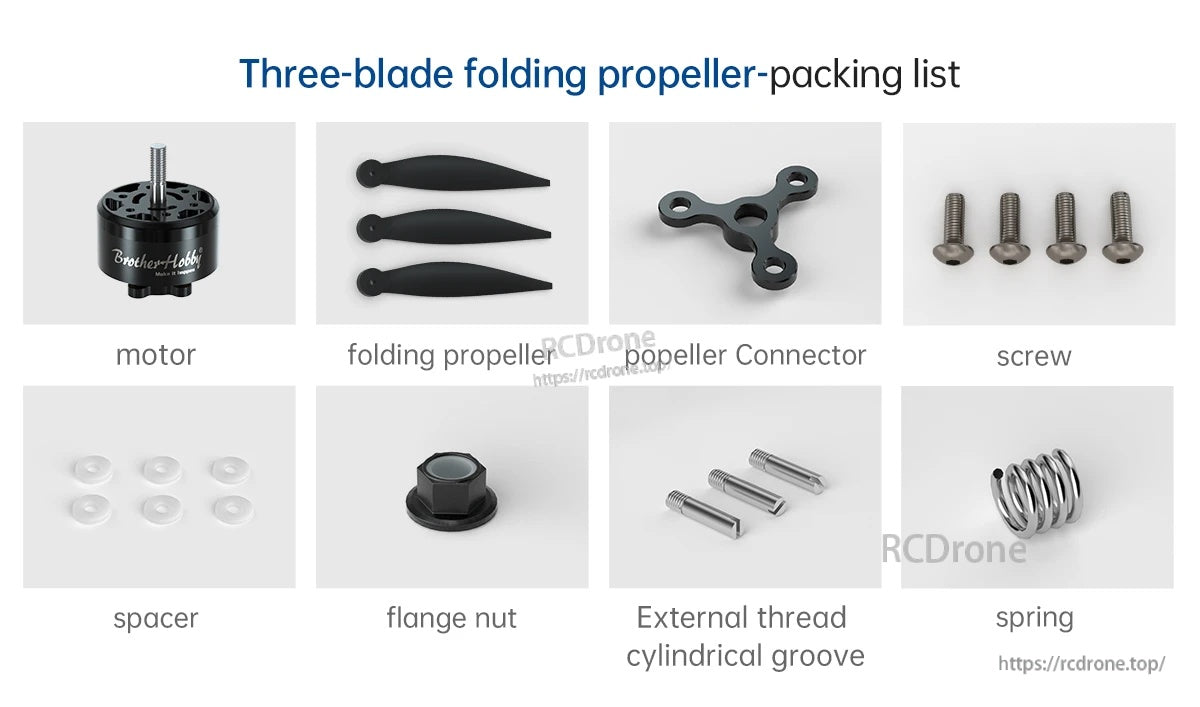

مجموعه پروپ تاشو سه‌پر شامل یک موتور، تیغه‌های تاشو، کانکتور پروپ، پیچ‌ها، فاصله‌دهنده‌ها، مهره فلنج، پین‌های شیار دار و یک فنر است.

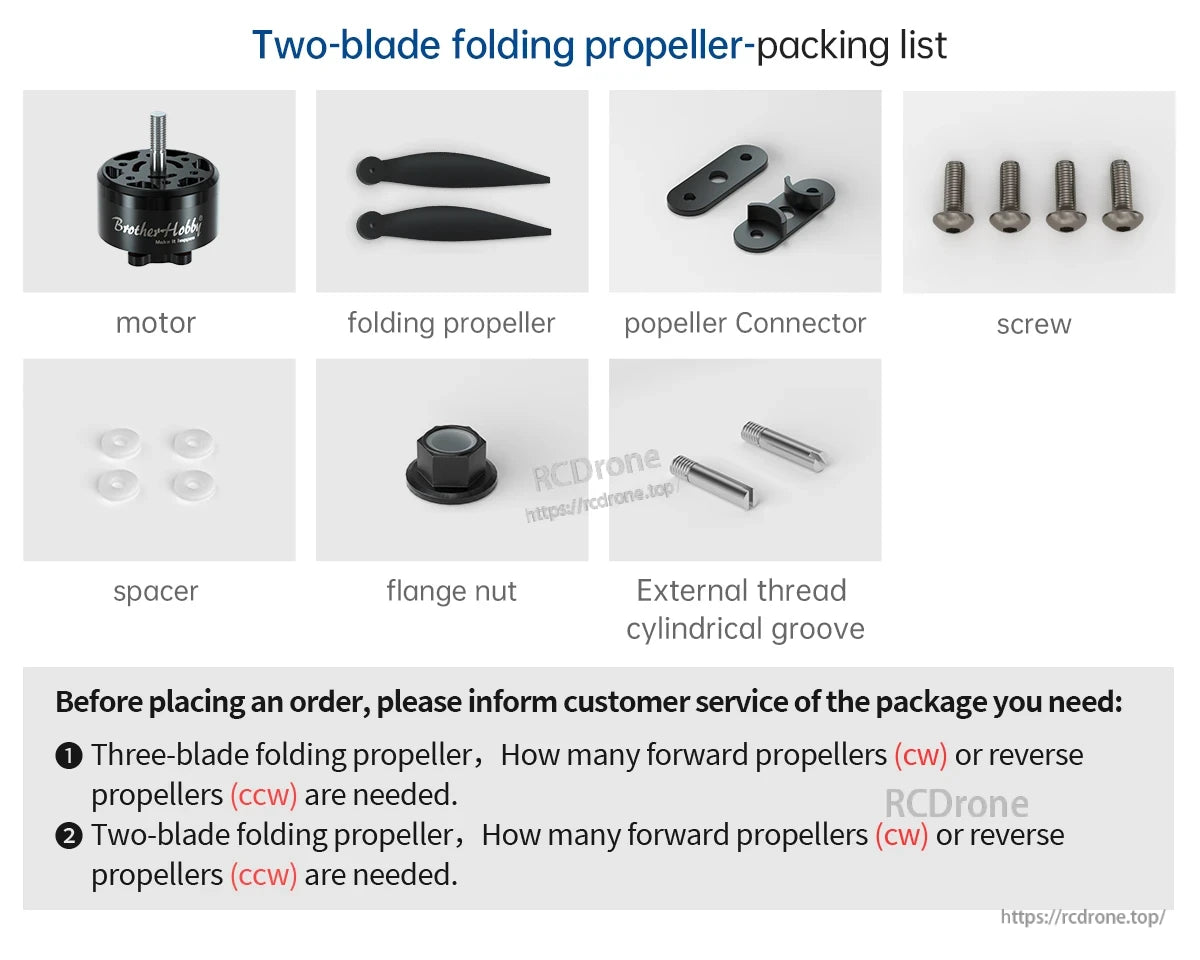

مجموعه پروپ تاشو دوپر شامل موتور، تیغه‌های پروپ تاشو، کانکتور، پیچ‌ها، فاصله‌دهنده‌ها، مهره فلنج و دو شفت شیار دار است.

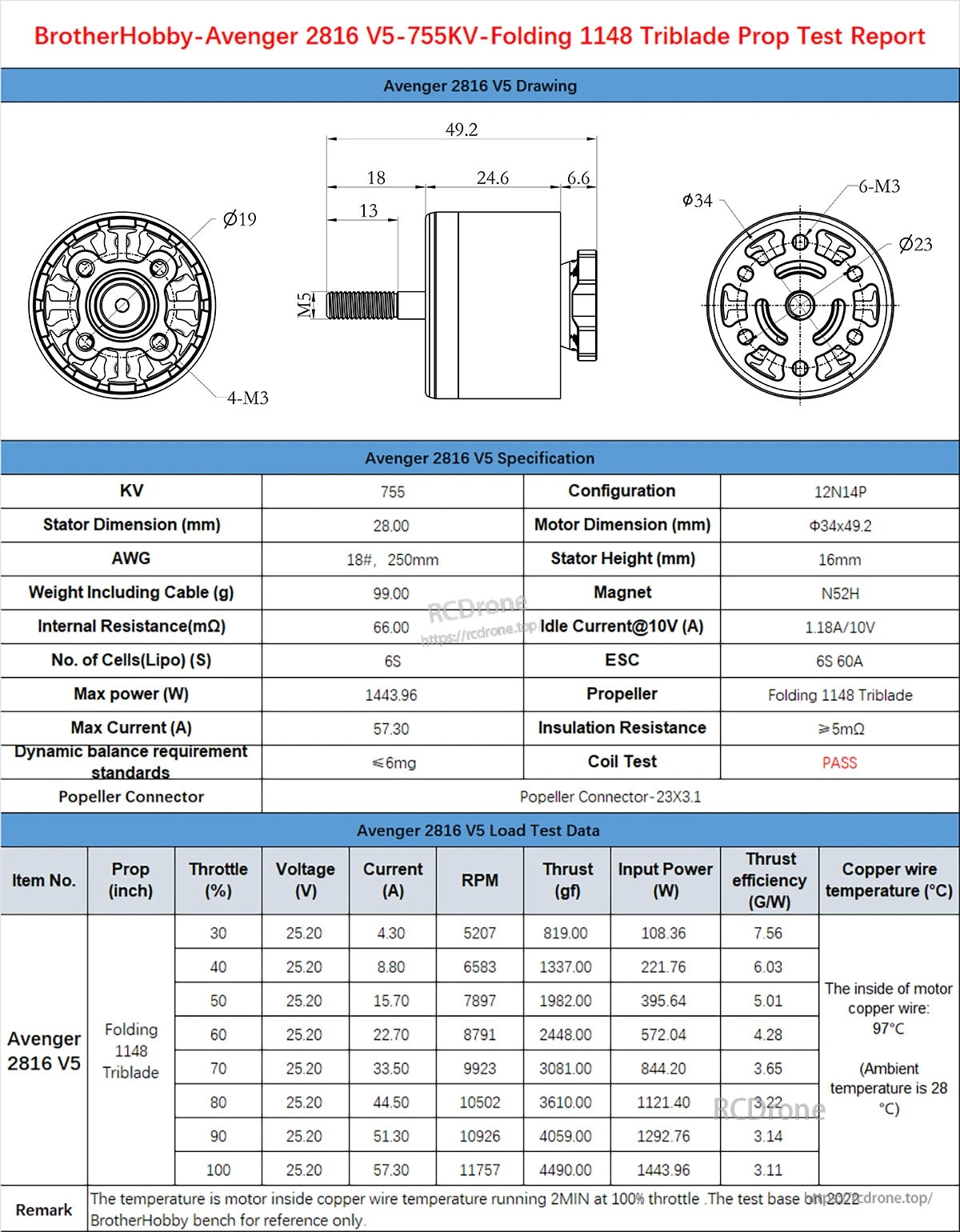

مشخصات Avenger 2816 V5 شامل 755KV، رزوه شفت M5، وزن 99 گرم و داده‌های تست پروپ 25.2V با پروپ سه‌پر 1148 است.

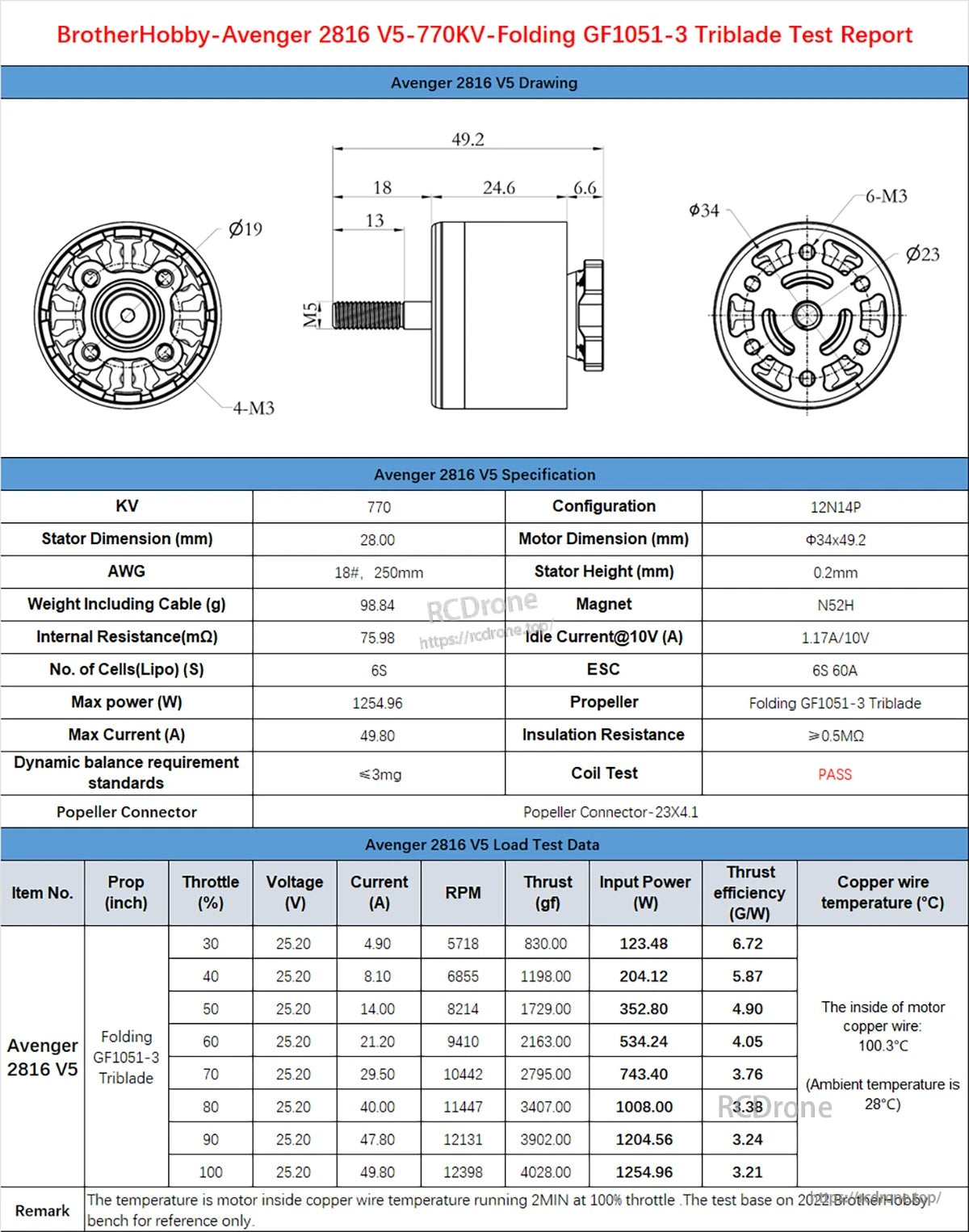

مشخصات موتور BrotherHobby Avenger 2816 V5 770KV شامل پیکربندی 12N14P، استاتور 28×16، شفت M5 و الگوی نصب 19×19mm M3 برای تناسب است.
