موتور براشلس BrotherHobby Avenger 3515 V5 CW با 370KV/520KV/550KV/680KV، مناسب 6-8S، 12N14P
موتور براشلس BrotherHobby Avenger 3515 V5 CW با 370KV/520KV/550KV/680KV، مناسب 6-8S، 12N14P
BrotherHobby
در دسترس بودن پیکاپ بارگیری نشد
بررسی
موتور BrotherHobby Avenger 3515 V5 یک موتور CW برای سیستمهای قدرت UAV/هواپیماهای RC چندملخه است که در ولتاژهای 370KV / 520KV / 550KV / 680KV ارائه میشود. این موتور از تنظیمات 6-8S LiPo پشتیبانی میکند و از پیکربندی 12N14P با رشته آداپتور پروپ M5 استفاده میکند.
ویژگیهای کلیدی
- گزینههای KV: 370KV / 520KV / 550KV / 680KV
- پیکربندی 12N14P
- پشتیبانی از 6-8S LiPo
- رشته شفت آداپتور پروپ: M5
- الگوی پیچ: M3 (25X25mm)
- یادداشتهای مواد/ساختار (از گرافیک ویژگی): شفت فولادی SUS420 حرارتدیده؛ کلاهکهای آلومینیوم 7075 با درجه هواپیما (آنودایز سخت)؛ آهنربای قوس N52H؛ سیم لعابی درجه TU1؛ ورق فولاد سیلیکونی فوقالعاده نازک غیرجهتدار؛ بلبرینگهای با دقت بالا و ممتاز
- یادداشتهای پروپیلر تاشو (از گرافیکها): مجهز به پدالهای تاشو برای نصب/حمل آسانتر؛ گزینههای تاشو سهپره به جلو (CW) و معکوس (CCW) نشان داده شدهاند
مشخصات
| مدل | BrotherHobby Avenger 3515 V5 (CW) |
| KV | 370KV / 520KV / 550KV / 680KV |
| جعبه پایه | Al 7075 | کلاه زنگ | آل 7075 |
| استاتور | 15 میلیمتر |
| پیکربندی | 12N14P |
| رشته آداپتور پروپ شفت | M5 |
| شفت | SUS420 |
| روتور | N52H آهنرباهای قوسدار |
| بلبرینگها | 12X6X4 |
| شماره.سلولها (LiPo) | 6-8S |
| الگوی پیچ | M3 (25X25mm) |
| سیم AWG | 16# طول 35 سانتیمتر |
| وزن | 159 گرم با سیمهای SR به طول 35 سانتیمتر |
ابعاد (از روی نقشه)
| طول کلی (نقشه) | 50.55 |
| طول بدنه (نقشه) | 41.70 |
| طول گام (نقشه) | 18 |
| قطر (نقشه) | Ø41. | 80
| قطر (نقشه) | Ø28 |
| قطر (نقشه) | Ø25 |
| رزوه (نقشه) | M5 |
| علامتگذاری سوراخها (نقشه) | 4xM3; 3xM3 |
دادههای عملکرد (از نمودارهای نیروی محرکه)
| KV موتور | پروانه | ESC | گاز | ولتاژ | حداکثر جریان | RPM | حداکثر قدرت | کارایی نیروی محرکه | حداکثر نیروی محرکه | یادداشت دما |
| Avenger 3515 V5-370KV | پروانه تاشو 15558 سهپر | 8S 50A | 100% | 33.6V | 38.3A | 8240 دور در دقیقه | 1286 وات | 4.27 | 5494 گرم | 112°C بعد از 2 دقیقه کار با 100% گاز (دمای محیط 26°C) |
| Avenger 3515 V5-680KV | پروانه تاشو 1248 سه پره | 6S 80A | 100% | 25.2V | 65.6A | 11154 دور در دقیقه | 1653 وات | 3.28 | 5422 گرم | 78°C بعد از 2 دقیقه کار با 100% گاز (دمای محیط 26°C) |
| Avenger 3515 V5-550KV | پروانه تاشو 15558 سه پره | 6S 65A | 100% | 25.2V | 60.6A | 8156 دور در دقیقه | 1527 وات | 3.56 | 5435 گرم | 68°C بعد از 2 دقیقه کار با 100% گاز (دمای محیط 26°C) |
| Avenger 3515 V5-520KV | پروانه تاشو 1248 سه پره | 8S 60A | 100% | 33.6V | 57.5A | 11896 دور در دقیقه | 1932 وات | 3.13 | 6047 گرم | 92 درجه سانتیگراد پس از 100% گاز در حال کار به مدت 2 دقیقه (دمای محیط 26 درجه سانتیگراد) |
یادداشتهای اضافی در گرافیک نشان داده شده: "نیروی یک موتور به اندازه 6 کیلوگرم است" و "طراحی فوقالعاده سبک 162 گرم."

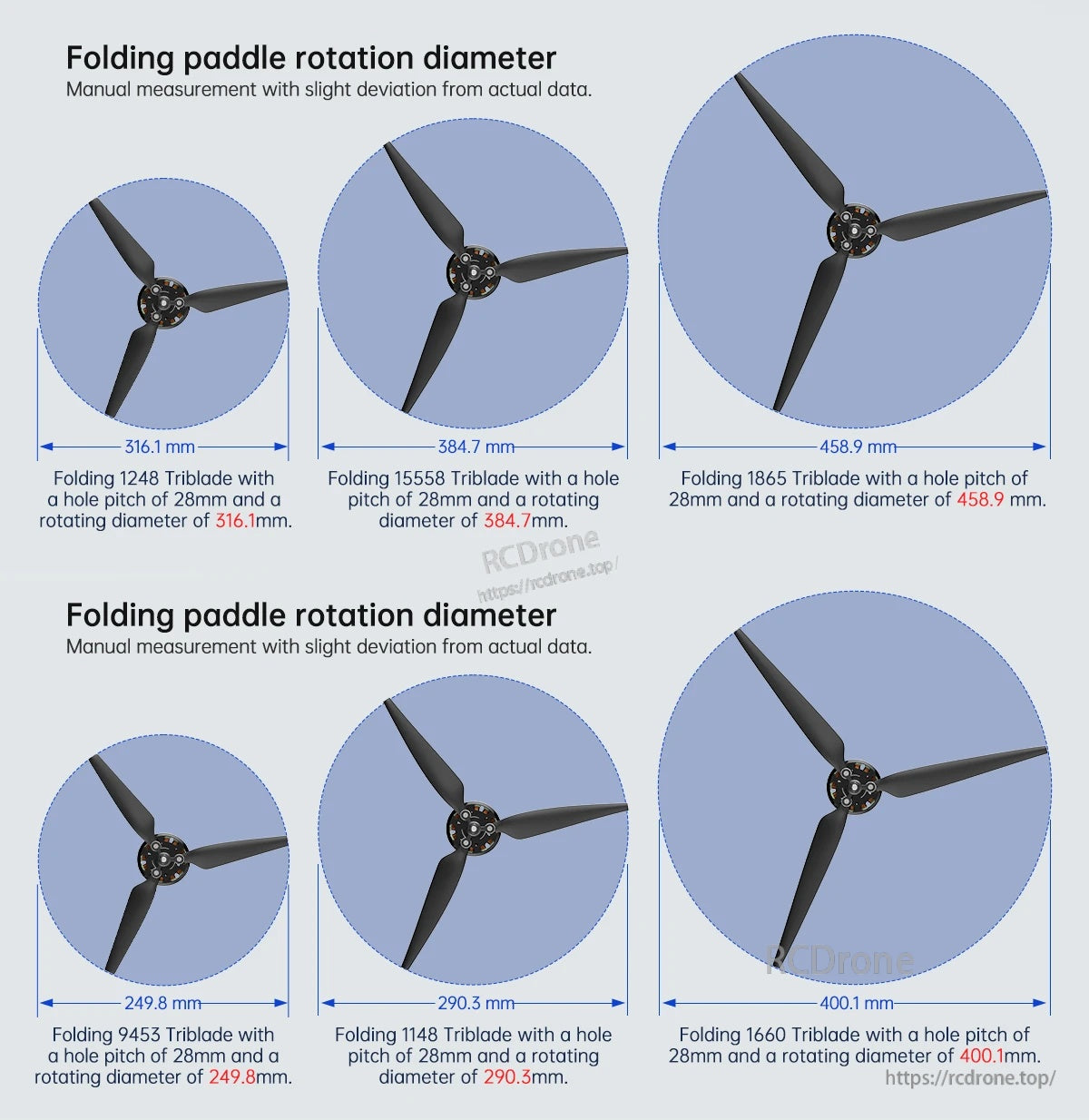

قطر چرخش پارو تاشو (از نمودار)
اندازهگیری دستی با انحراف جزئی از دادههای واقعی.
| پروپ | فاصله سوراخ | قطر چرخش |
| پارو تاشو 1248 سهپره | 28 میلیمتر | 316.1 میلیمتر |
| پارو تاشو 15558 سهپره | 28 میلیمتر | 384.7 میلیمتر |
| پارو تاشو 1865 سهپره | 28 میلیمتر | 458.9 میلیمتر |
| پارو تاشو 9453 سهپره | 28 میلیمتر | 249.8mm |
| تیغه تاشو 1148 | 28mm | 290.3mm |
| تیغه تاشو 1660 | 28mm | 400.1mm |
محتویات بسته
محتویات بسته به بسته پروپیلر نشان داده شده در لیستهای بستهبندی متفاوت است.

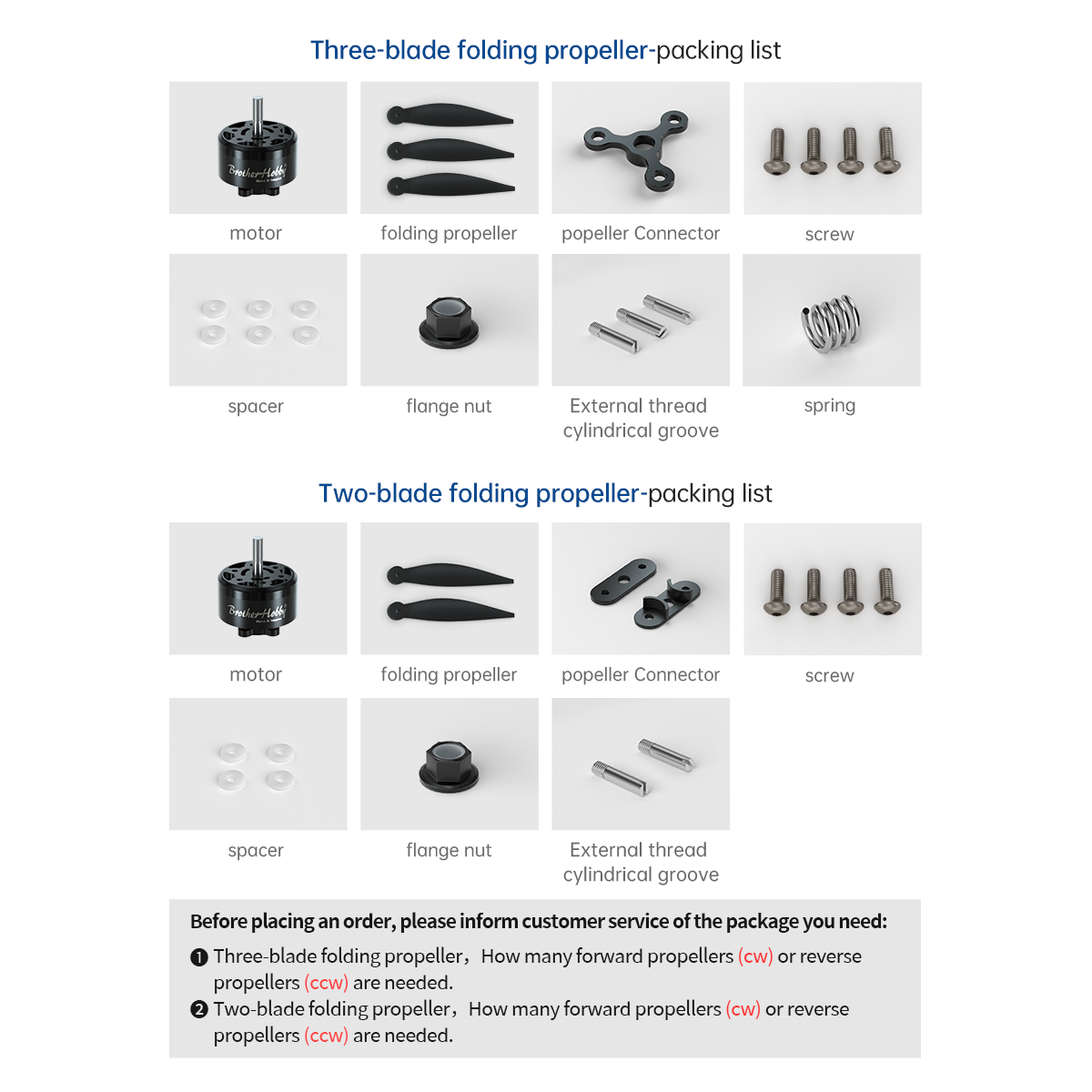

لیست بستهبندی پروپیلر تاشو سهپر (نمایش داده شده)
- موتور
- پروپیلر تاشو
- اتصالدهنده پروپیلر
- پیچ
- فاصلهدهنده
- مهره فلنج
- شیار استوانهای با رشته خارجی
- فنر
لیست بستهبندی پروپیلر تاشو دوپر (نمایش داده شده)
- موتور
- پروپیلر تاشو
- اتصالدهنده پروپیلر
- پیچ
- فاصلهدهنده
- مهره فلنج
- شیار استوانهای با رشته خارجی
برای انتخاب بسته (پروپیلر تاشو دوپر یا سهپر) و مقادیر مورد نیاز پروپیلر در جهت جلو (CW) / معکوس (CCW)، با پشتیبانی تماس بگیرید در https://rcdrone.top/ یا support@rcdrone.top.
کاربردها
- ساخت UAV/هواپیماهای RC چند روتوره با استفاده از سیستمهای قدرت 6-8S LiPo
- پلتفرمهایی که از پیکربندیهای پروانه تاشو استفاده میکنند و نیاز به حمل و نقل جمع و جور دارند
جزئیات

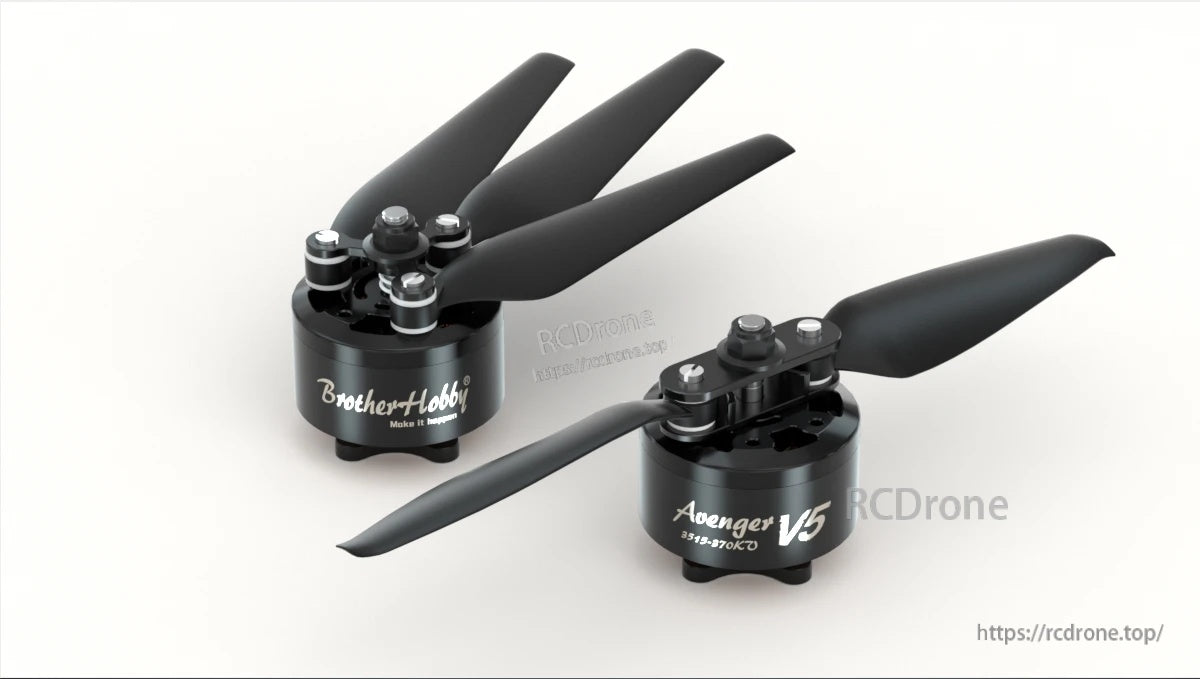

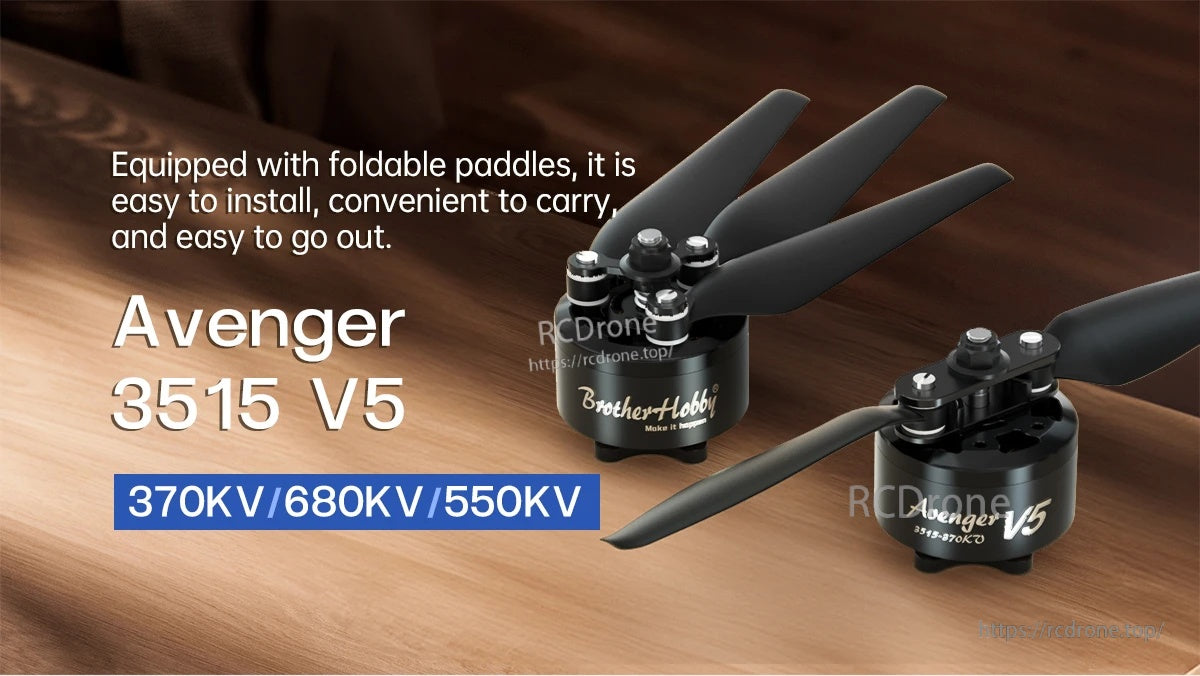

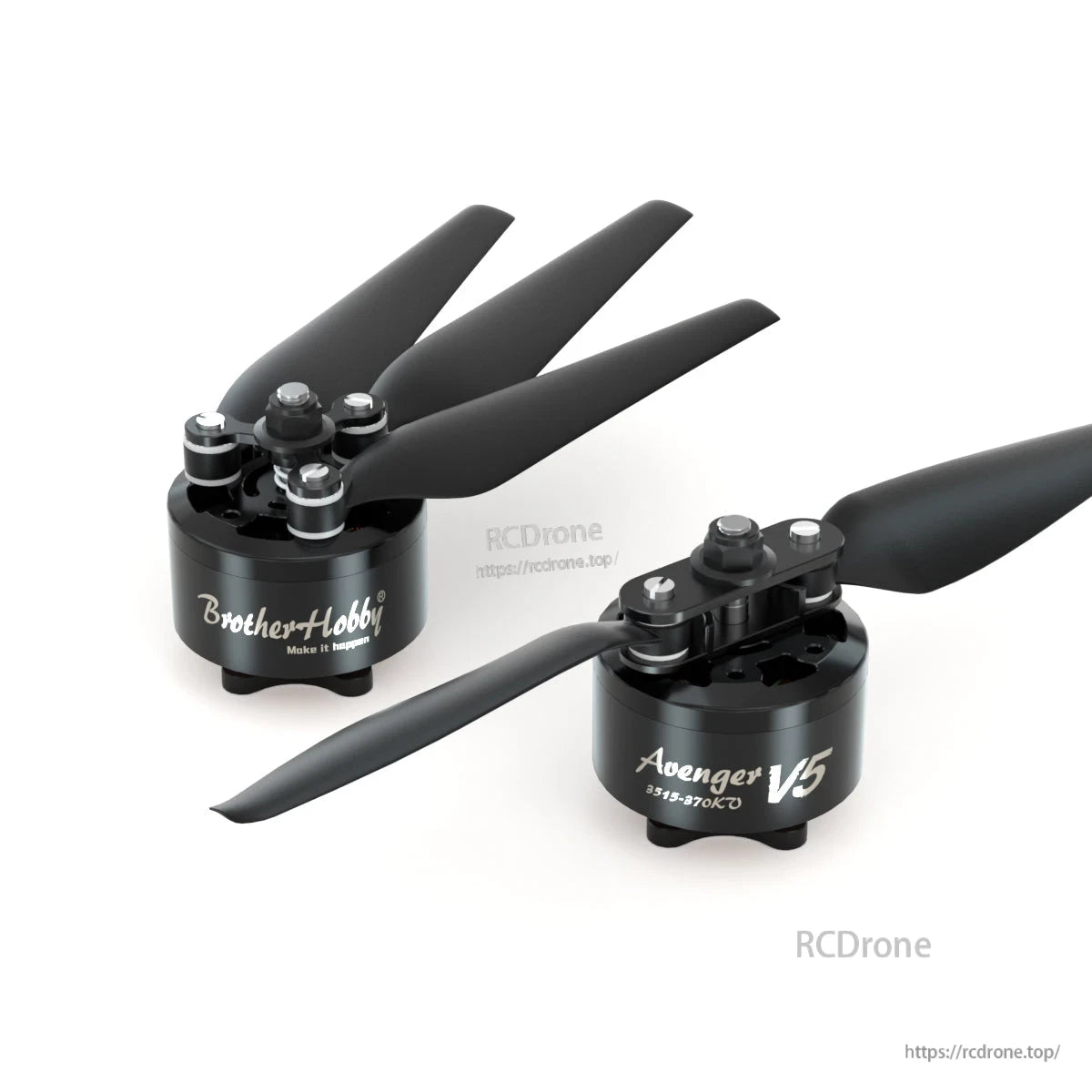

موتورهای بدون براش BrotherHobby Avenger 3515 V5 با پروانههای تاشو و گزینههای KV از 370KV، 550KV یا 680KV نشان داده شدهاند.

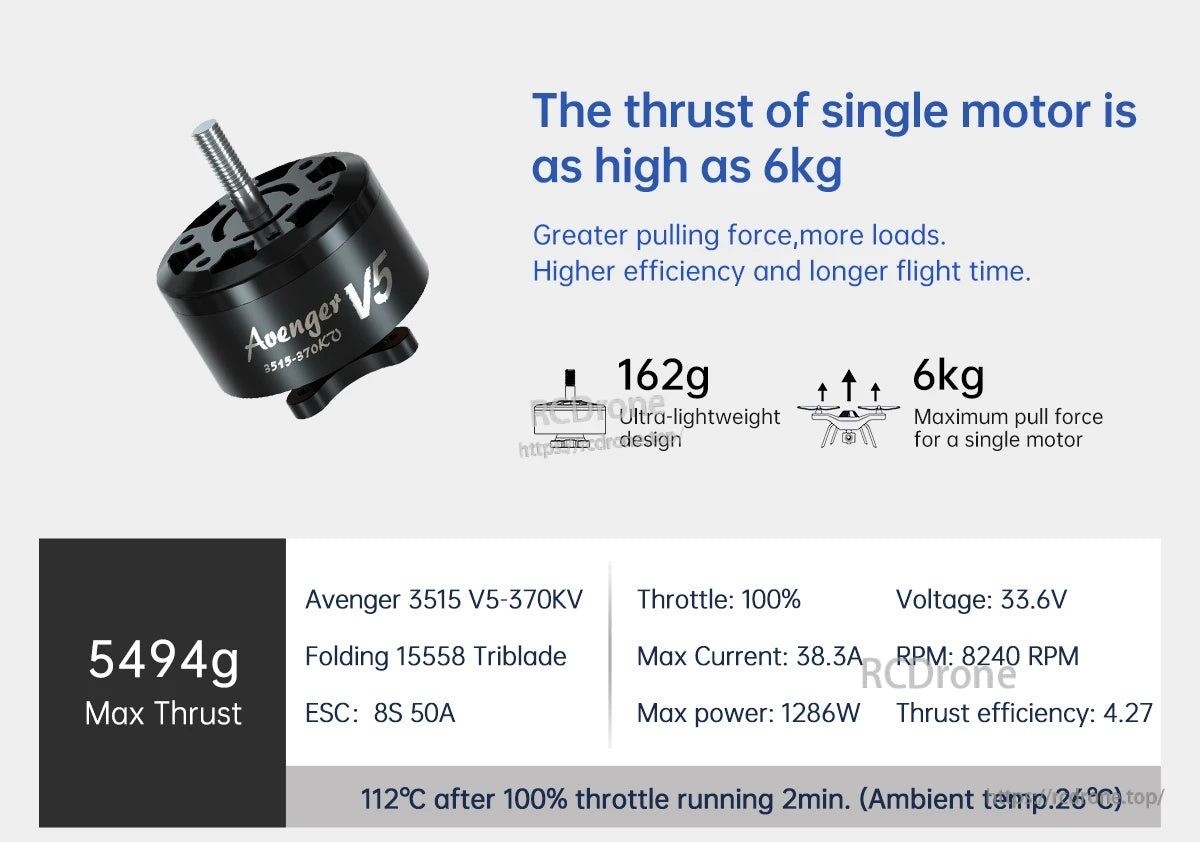

موتور BrotherHobby Avenger 3515 V5 370KV با وزن 162 گرم و حداکثر نیروی کشش 6 کیلوگرم در دادههای آزمایشی ارائه شده فهرست شده است.

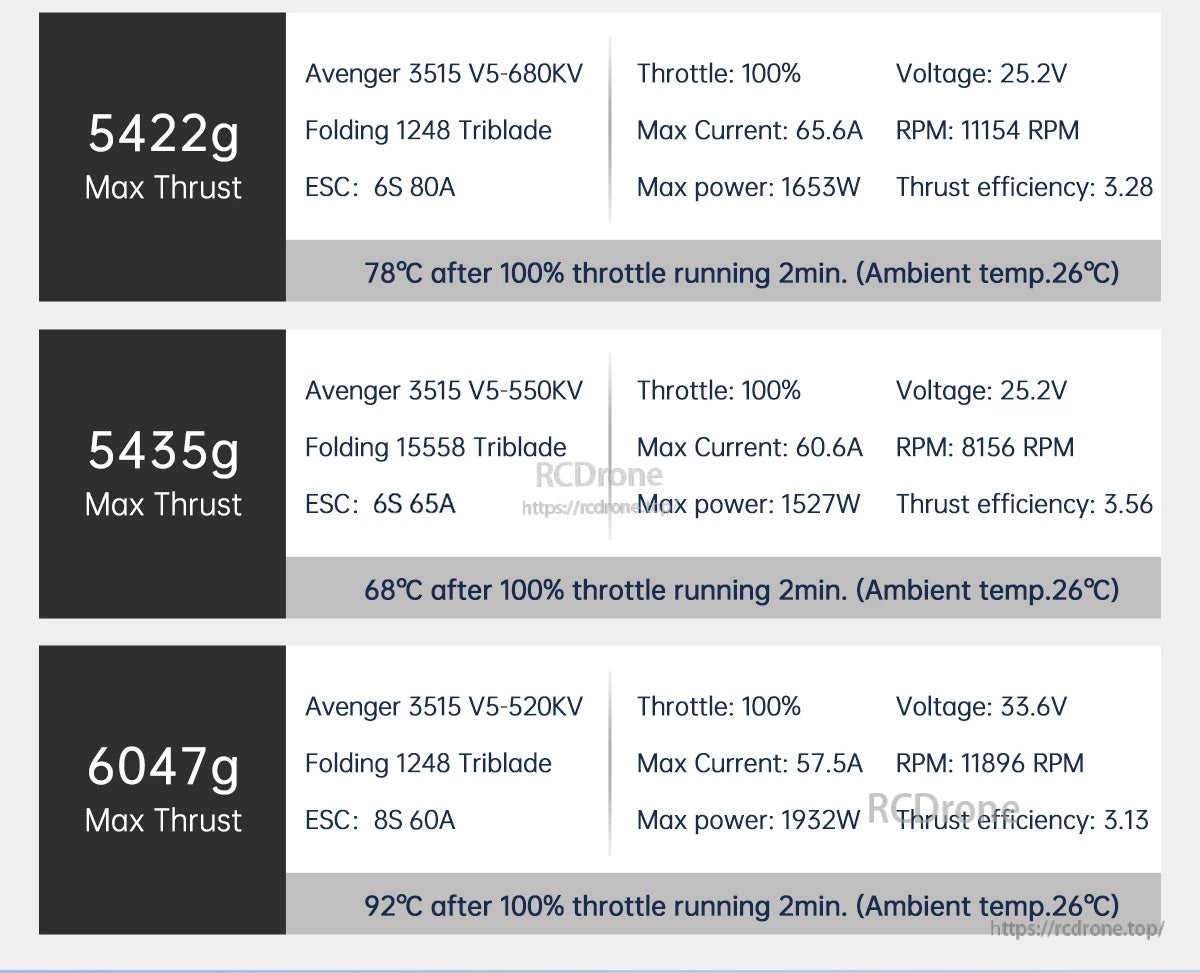

دادههای آزمایشی Avenger 3515 V5 حداکثر نیروی رانش تا 6047 گرم را همراه با گاز، ولتاژ، جریان، RPM و کارایی برای تنظیمات مختلف KV فهرست میکند.

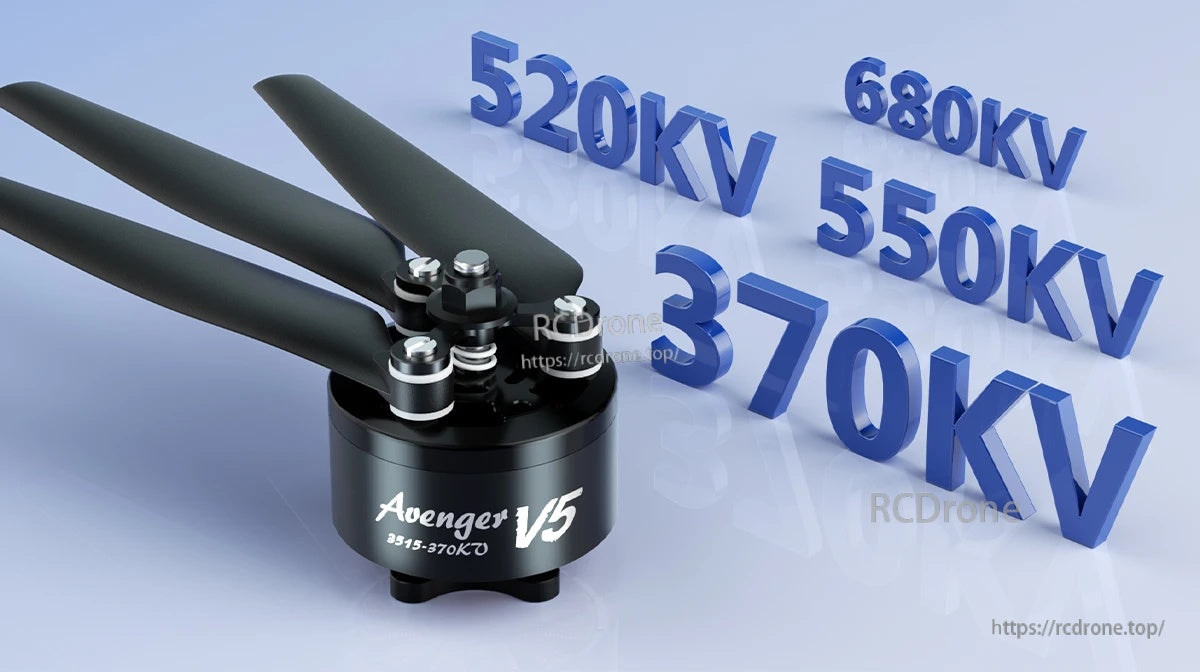

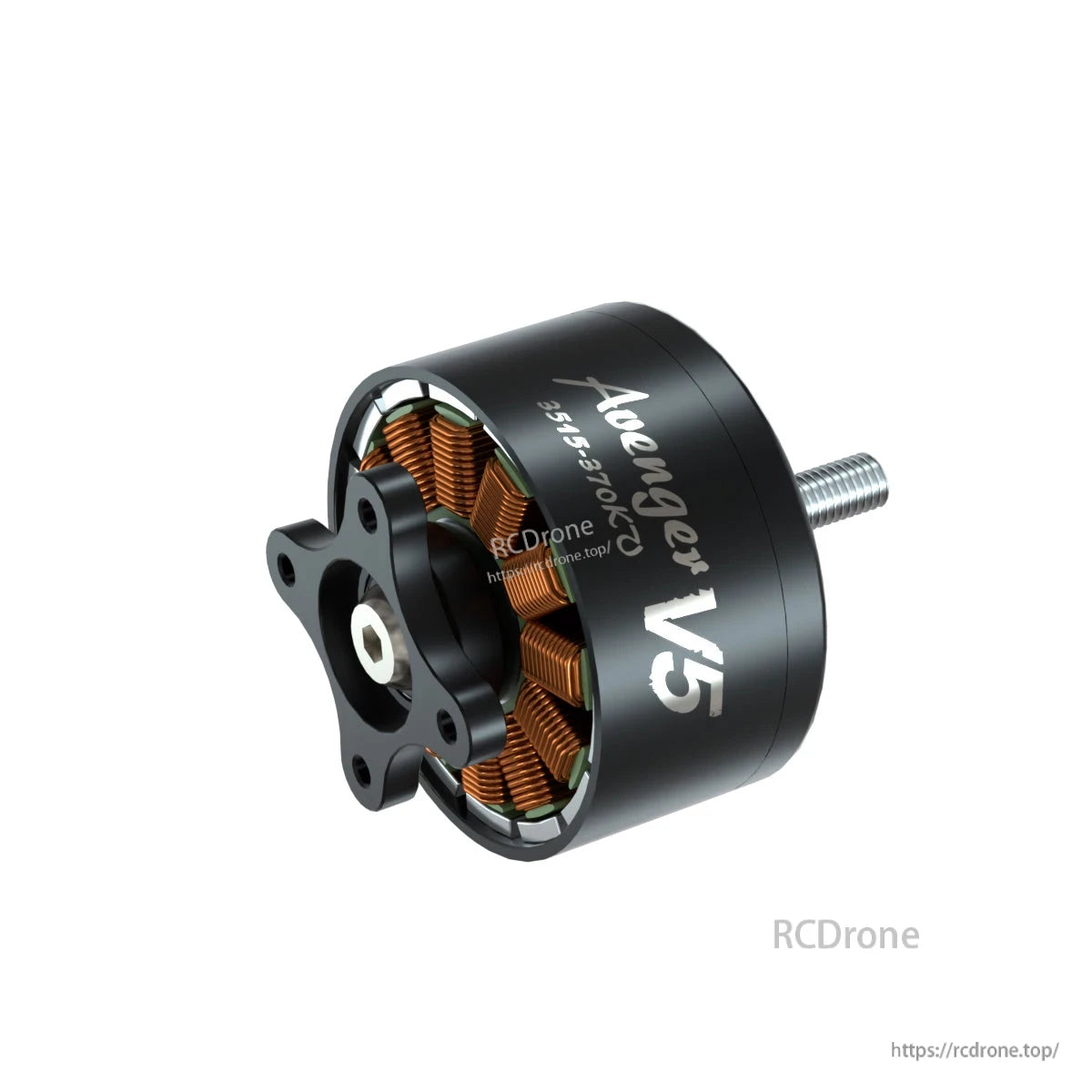

موتور بدون براش Avenger V5 3515 با یک تنظیمات پروانهدار و گزینههای KV شامل 370KV، 520KV، 550KV و 680KV نشان داده شده است.

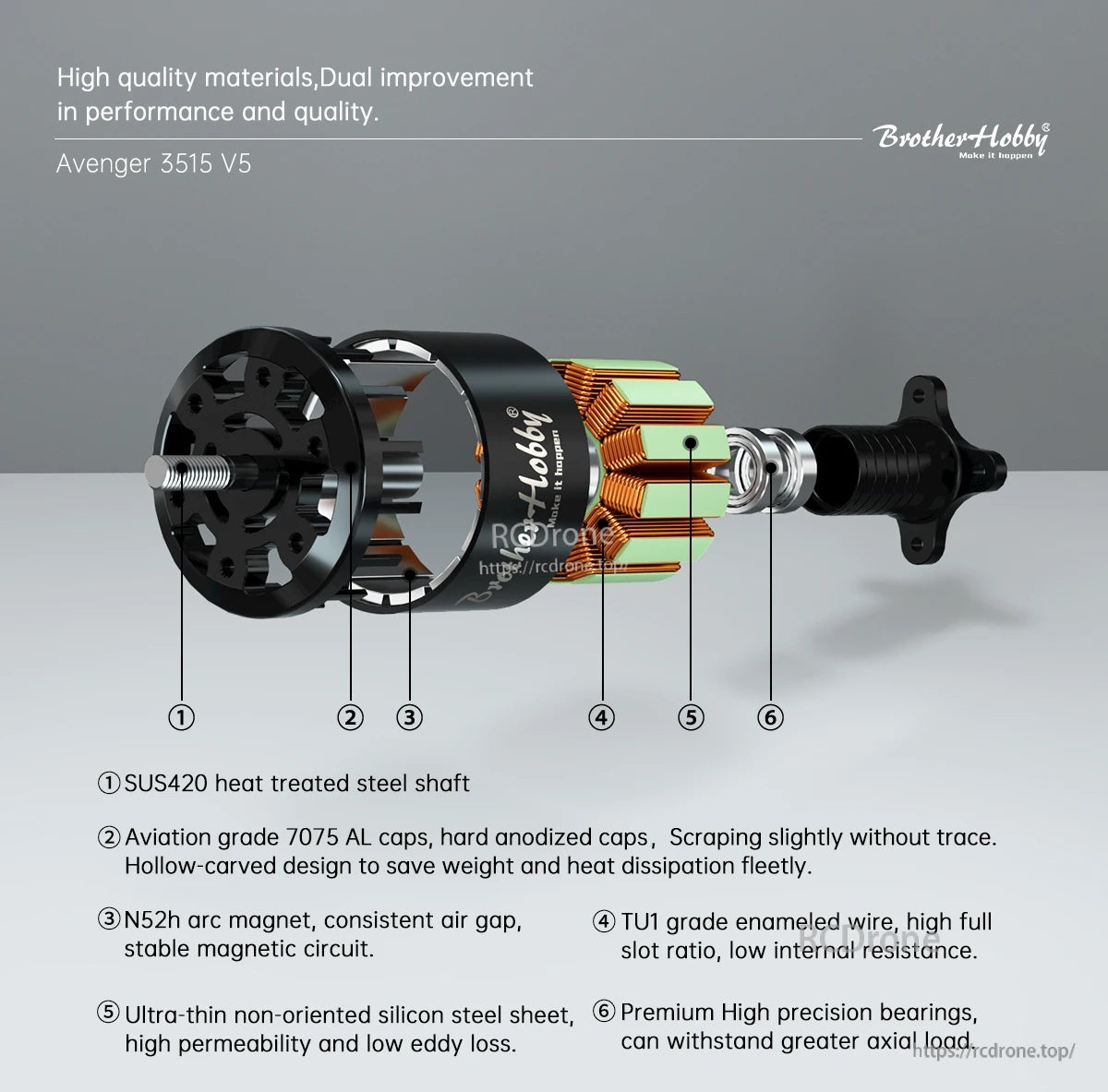

موتور Avenger 3515 V5 از یک شفت فولادی، کلاهکهای آلومینیومی 7075، آهنرباهای قوسی و بلبرینگهای دقیق در ساخت داخلی خود استفاده میکند.

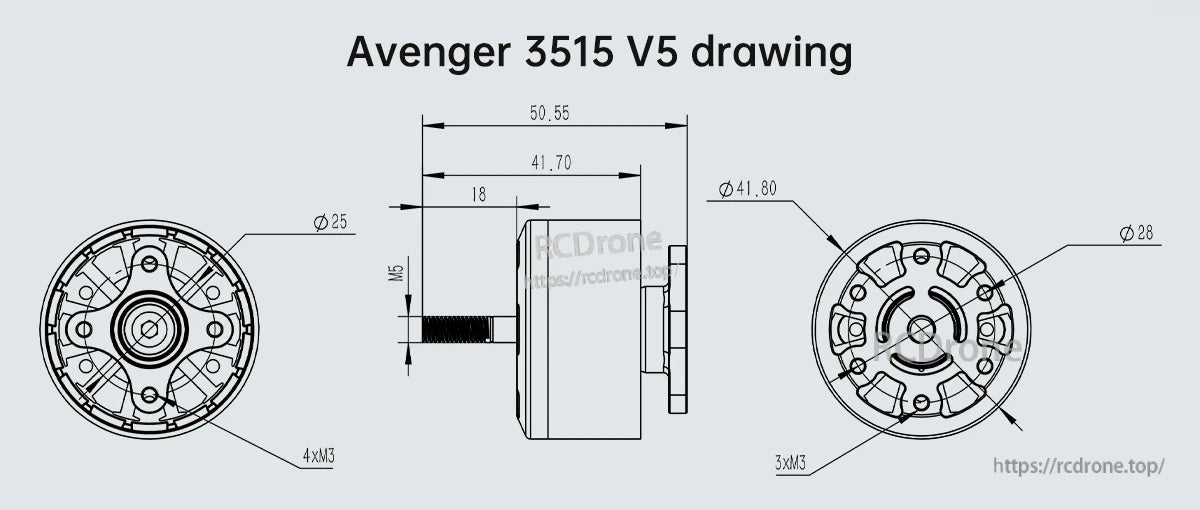

ابعاد موتور Avenger 3515 V5 نشاندهنده بدنهای به قطر 41.80 میلیمتر، طول کلی 50.55 میلیمتر و الگوهای سوراخ نصب M3 برای برنامهریزی نصب است.
پروپهای سهپره تاشو با فاصله سوراخ 28 میلیمتر با قطر چرخش اندازهگیری شده از 249.8 میلیمتر تا 458.9 میلیمتر برای برنامهریزی نصب فهرست شدهاند.

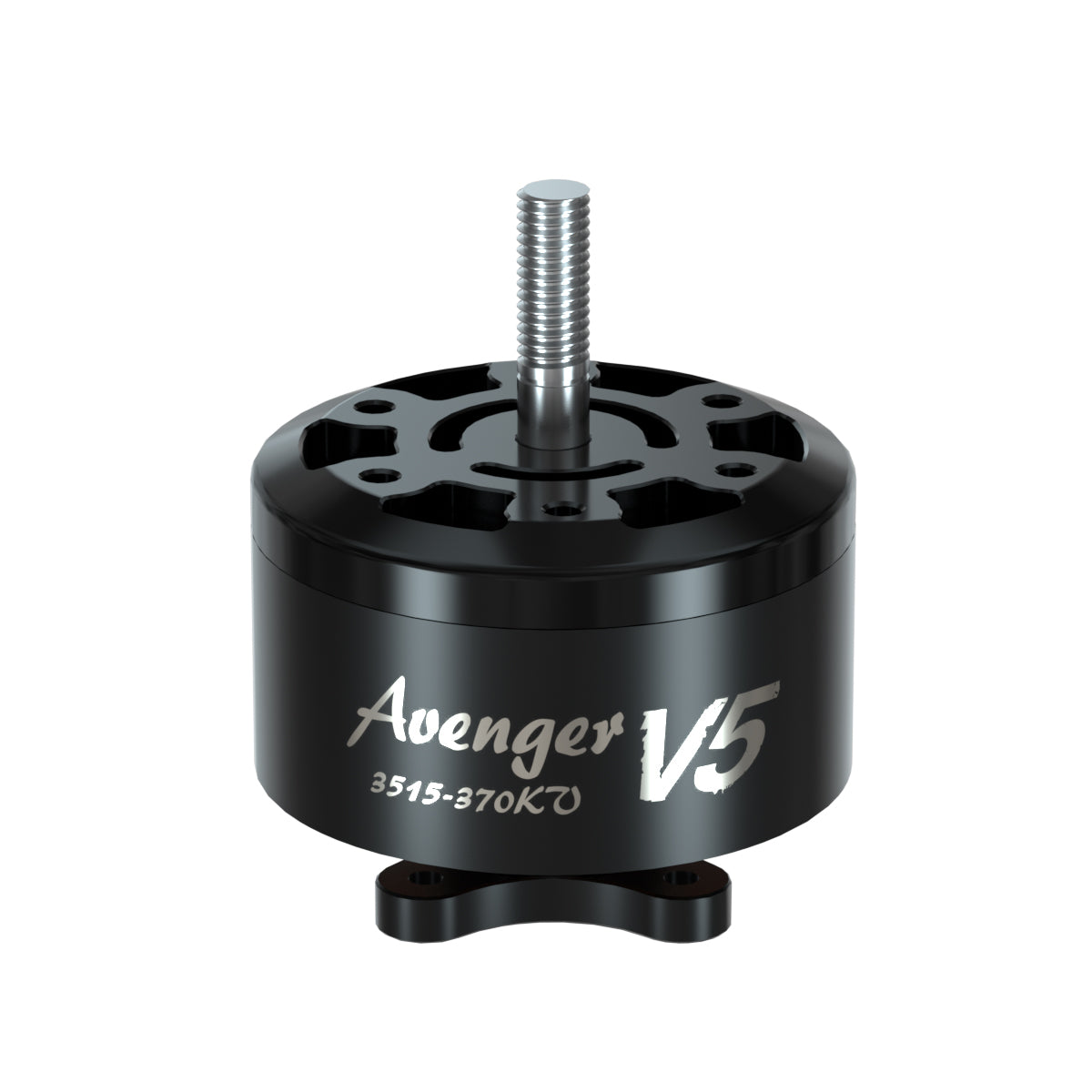

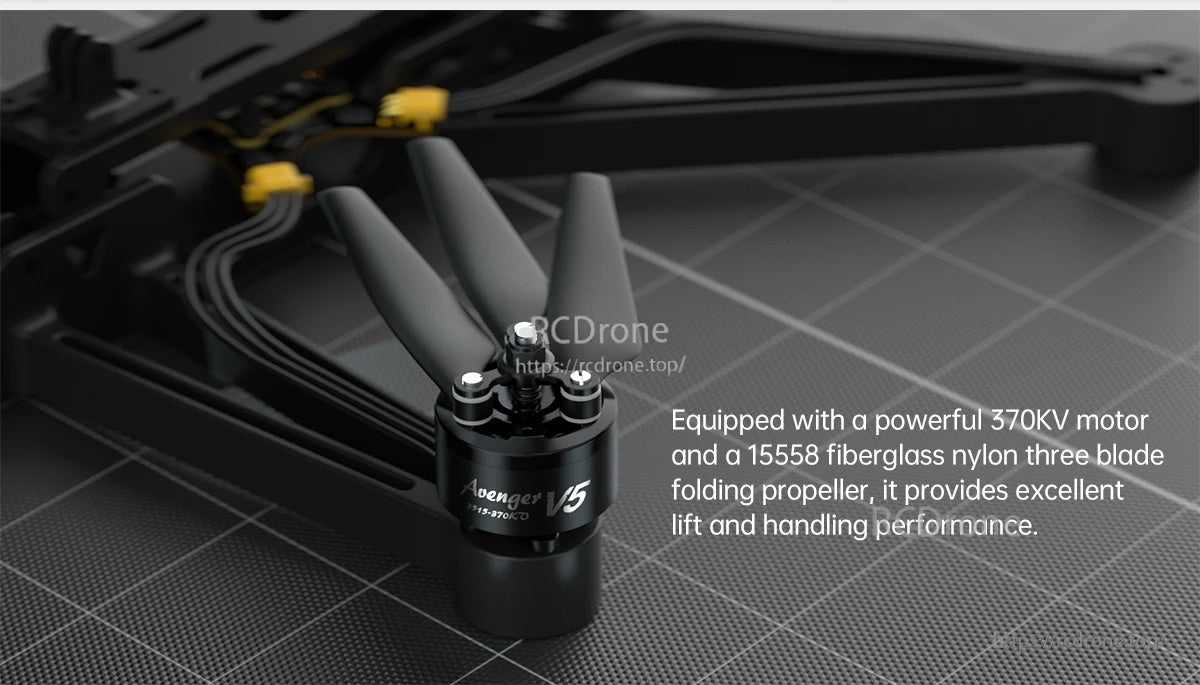

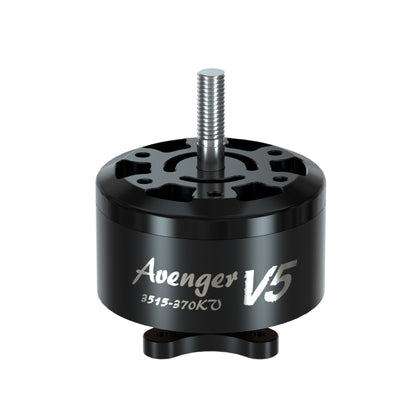

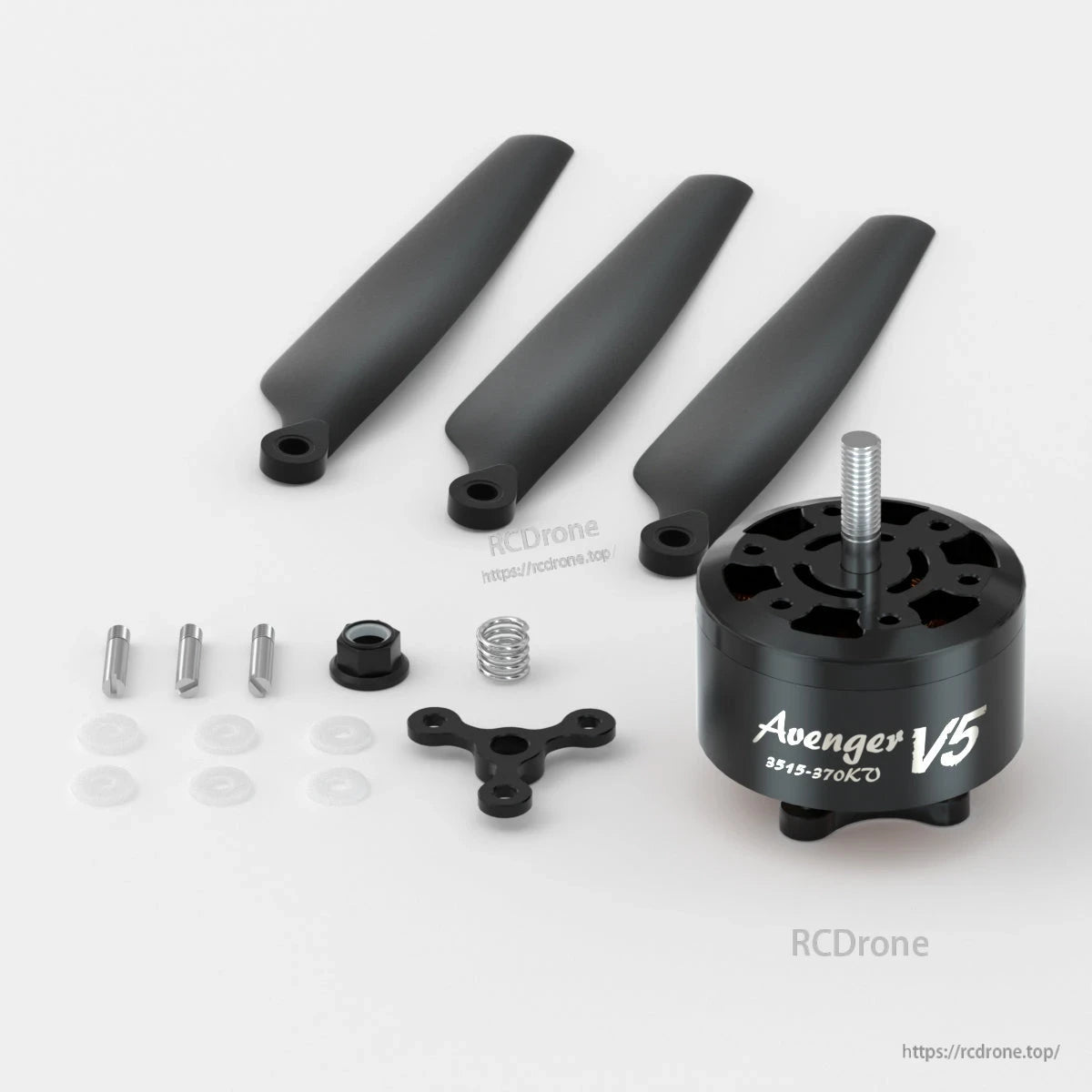

موتور بدون برس BrotherHobby Avenger 3515 V5 با برچسب 370KV مشخص شده و با یک پروپ تاشو سهپره برای ساختهای چند روتوره جفت شده است.

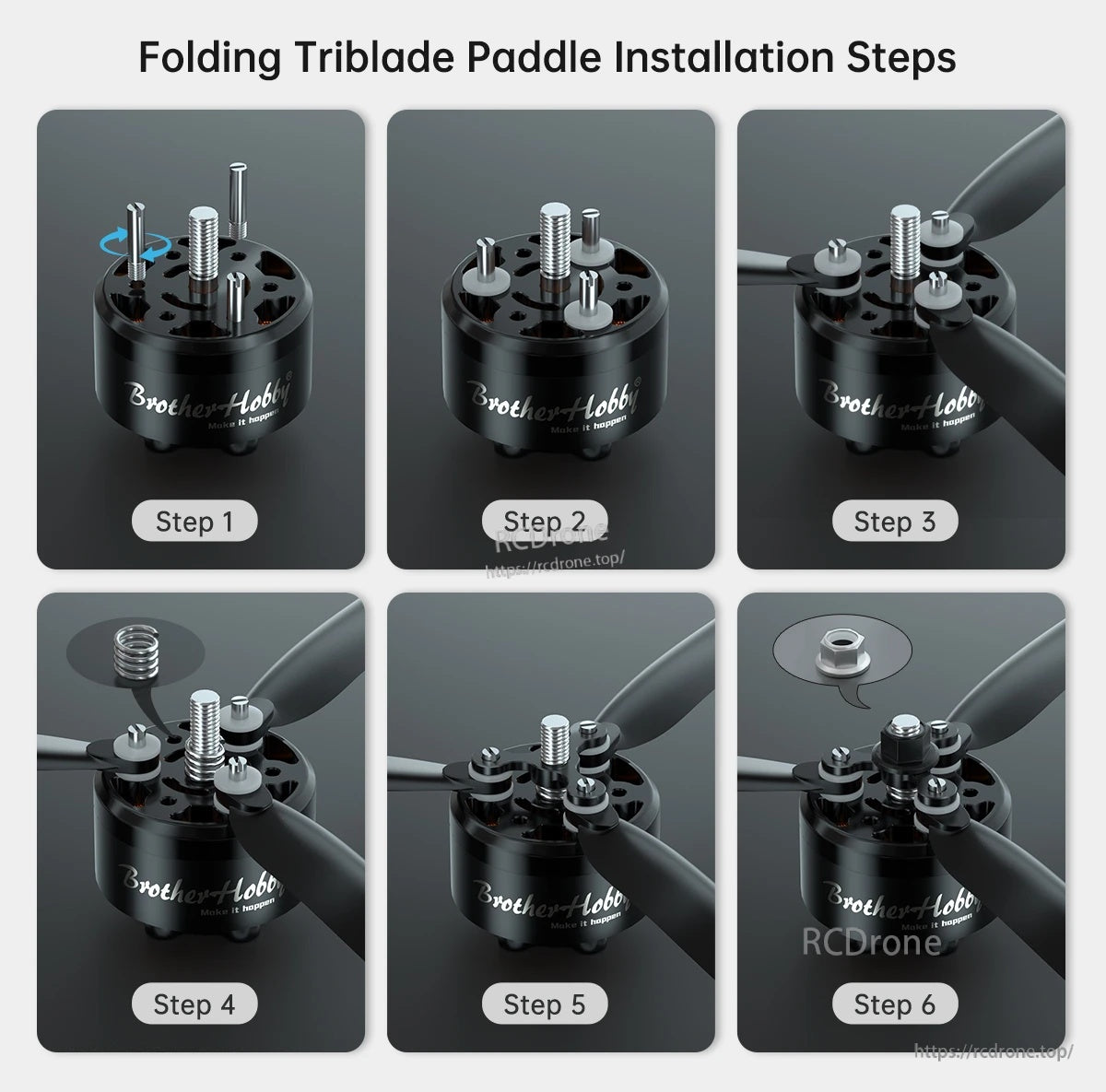

موتور Avenger 3515 V5 CW از یک هاب پروپ تاشو سهپره با پیچها، فنر و یک مهره قفل برای مونتاژ ایمن استفاده میکند.

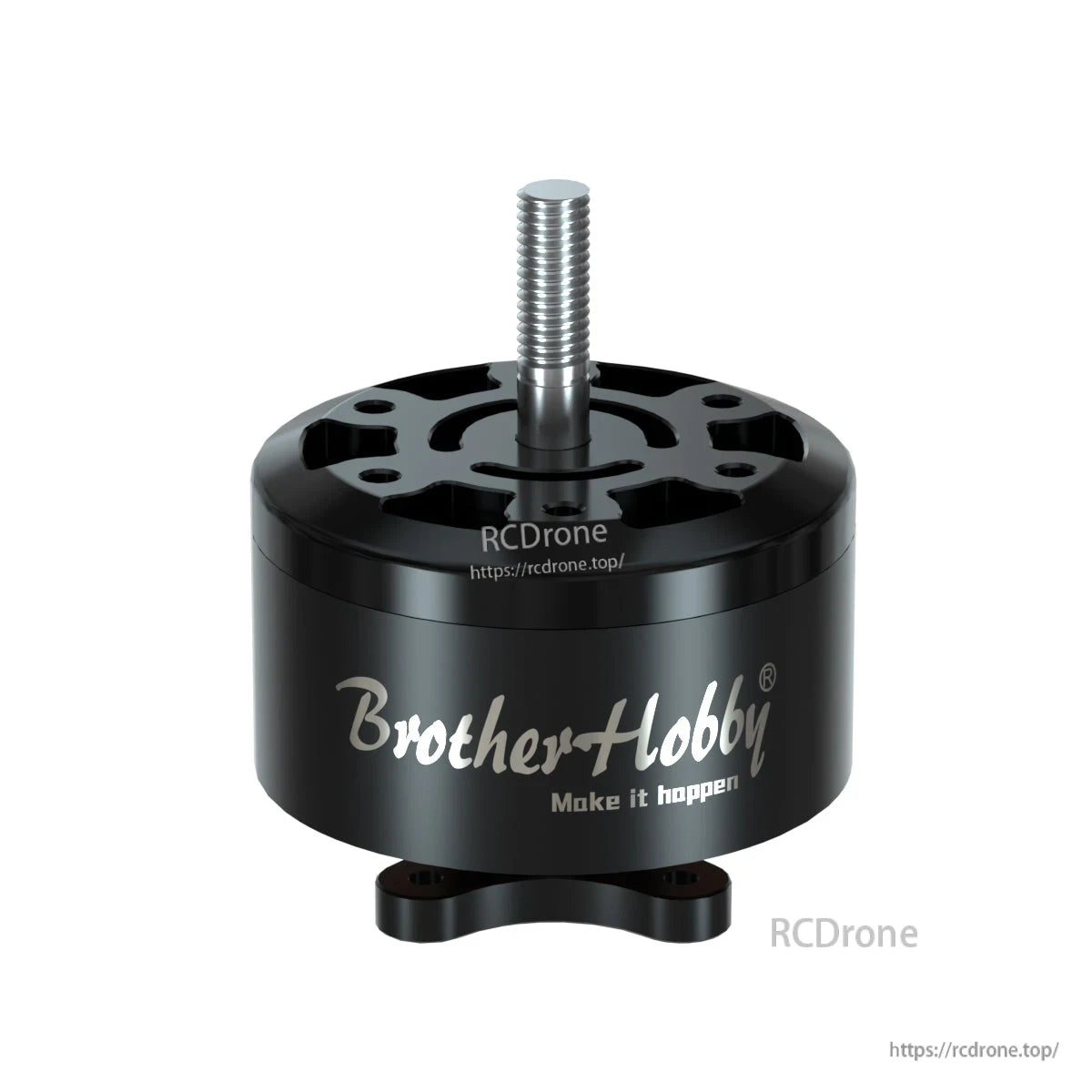

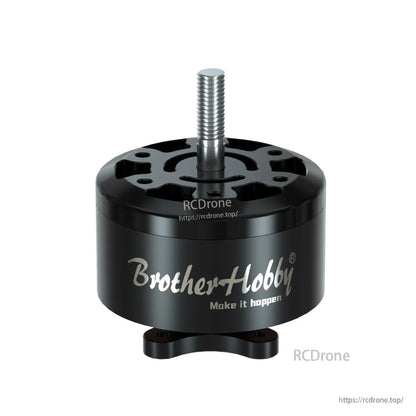

موتورهای بدون برس BrotherHobby Avenger V5 3515 دارای طراحی جمع و جور با آداپتور پروپ بالایی برای نصب ایمن پروپ هستند.

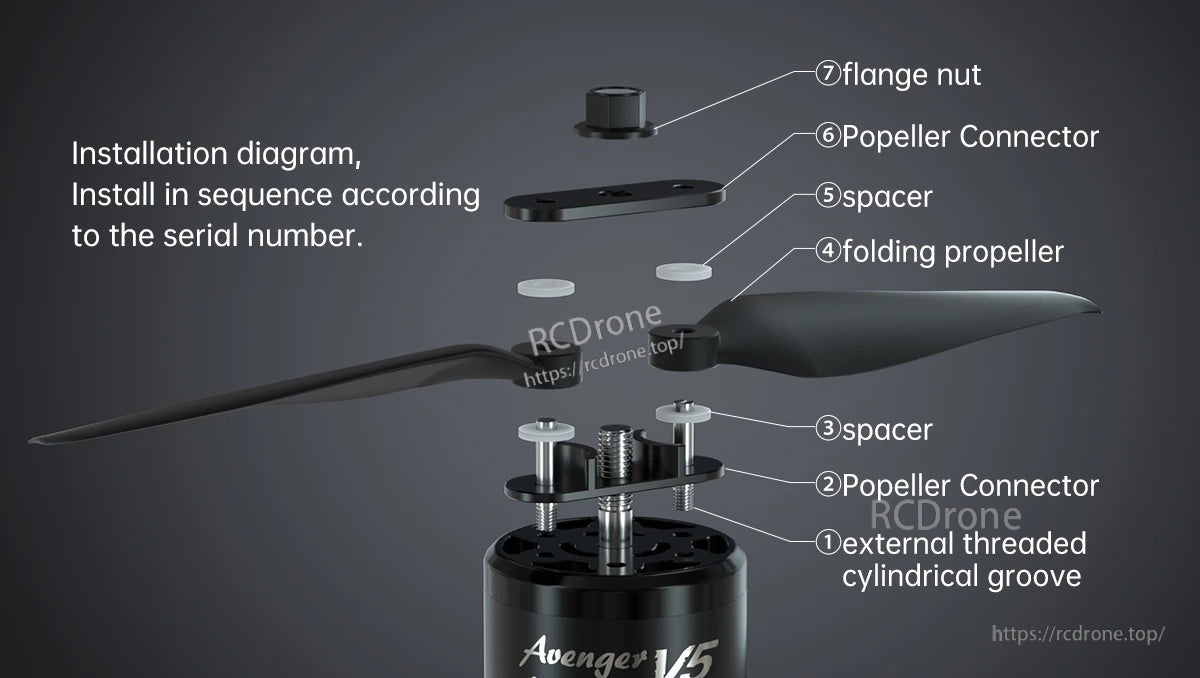

موتور Avenger V5 از یک آداپتور پیچی خارجی با فاصلهگذارها، یک اتصالدهنده پروانه و یک مهره فلنج برای محکم کردن پروانه تاشو استفاده میکند.

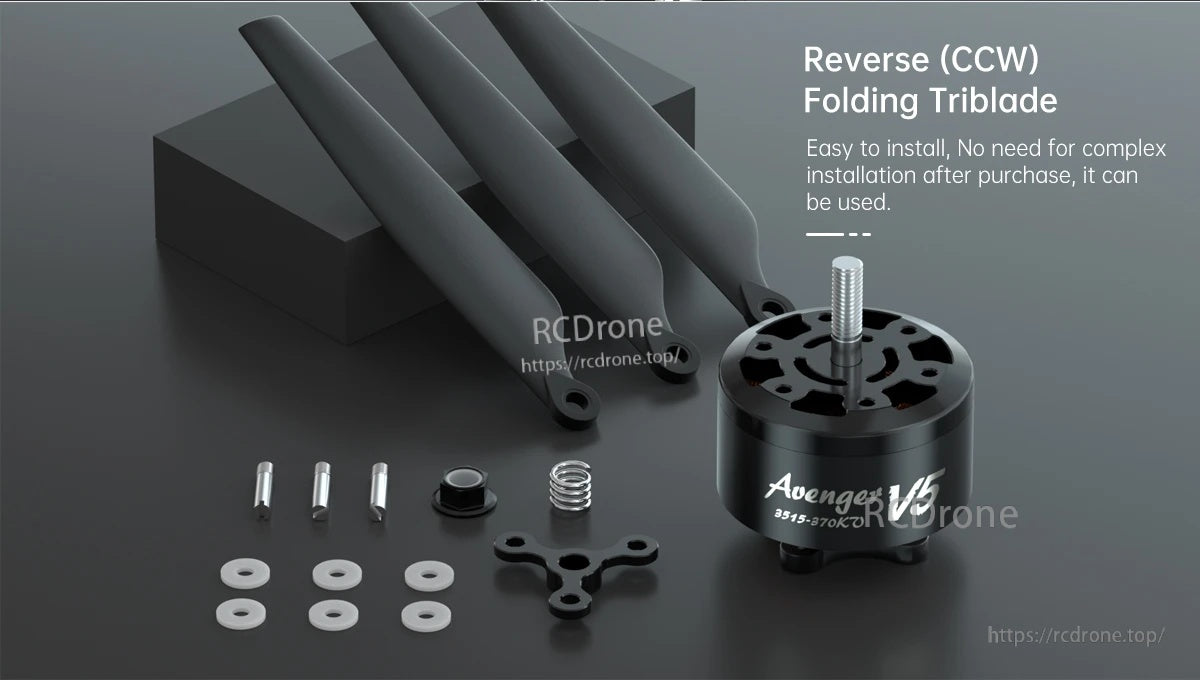

مجموعه موتور Avenger V5 شامل یک پروانه تاشو سهپرچ CCW و سختافزار نصب ضروری برای نصب است.

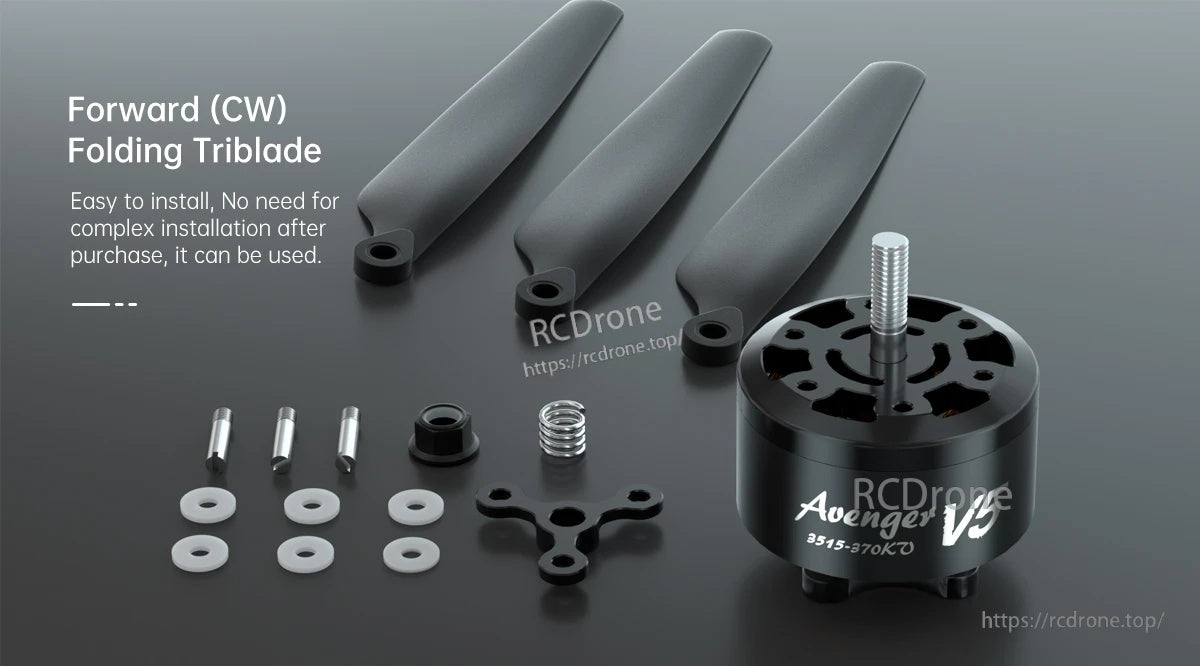

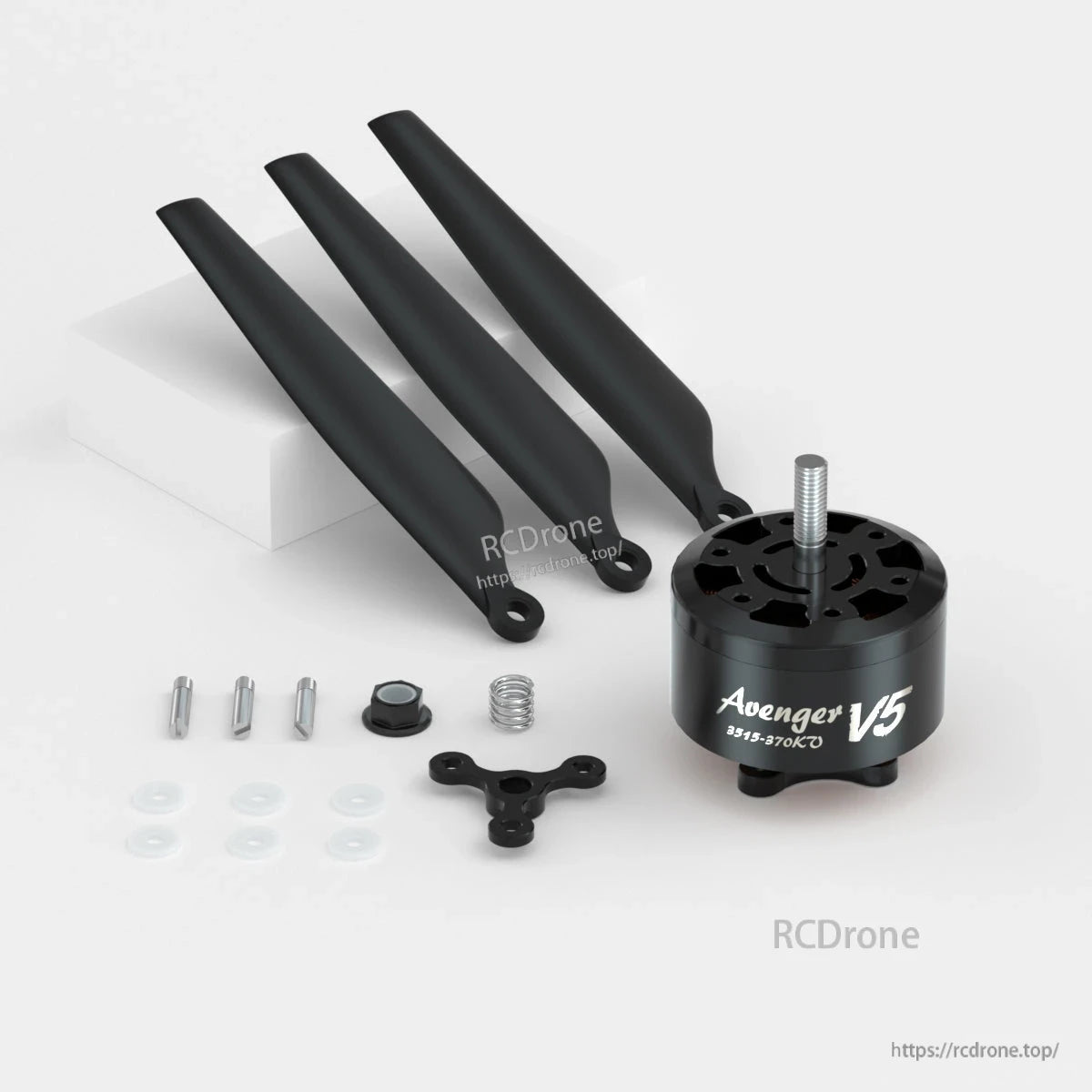

موتور BrotherHobby Avenger 3515 V5 CW با یک مجموعه پروانه تاشو سهپرچ به جلو (CW) و سختافزار نصب برای نصب ارائه میشود.

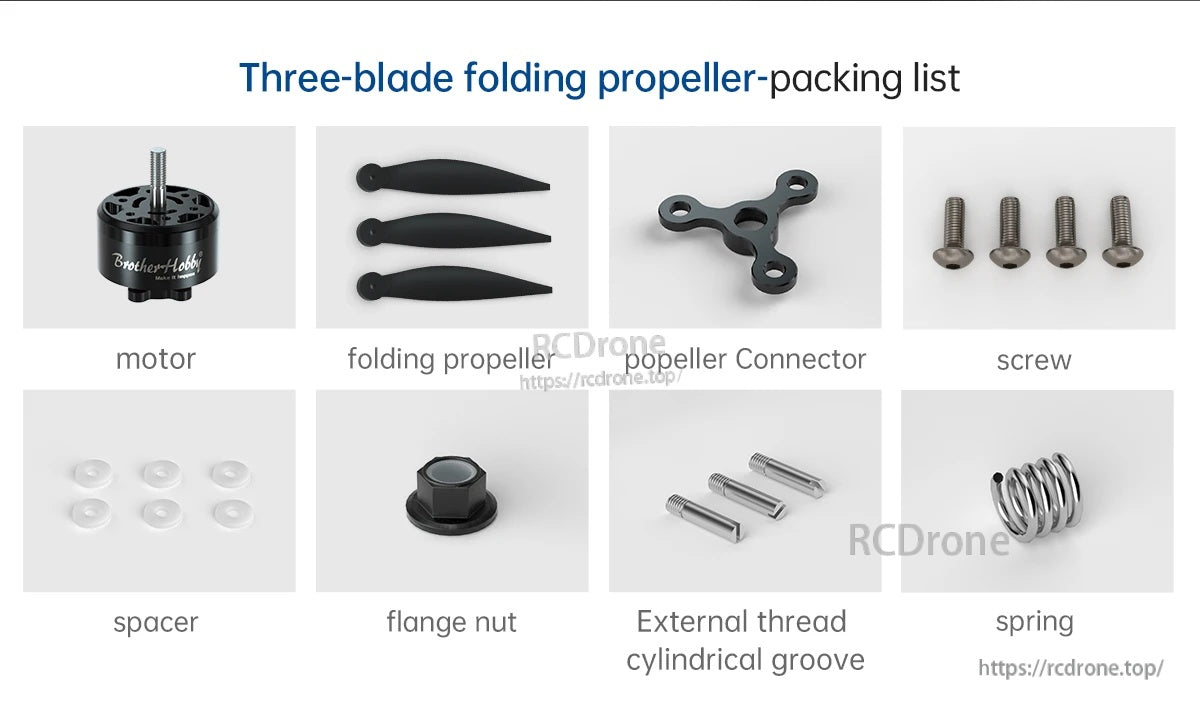

بسته پروانه تاشو سهپرچ شامل موتور به همراه پرههای پروانه، سختافزار اتصال، پیچها، فاصلهگذارها و یک فنر برای مونتاژ است.

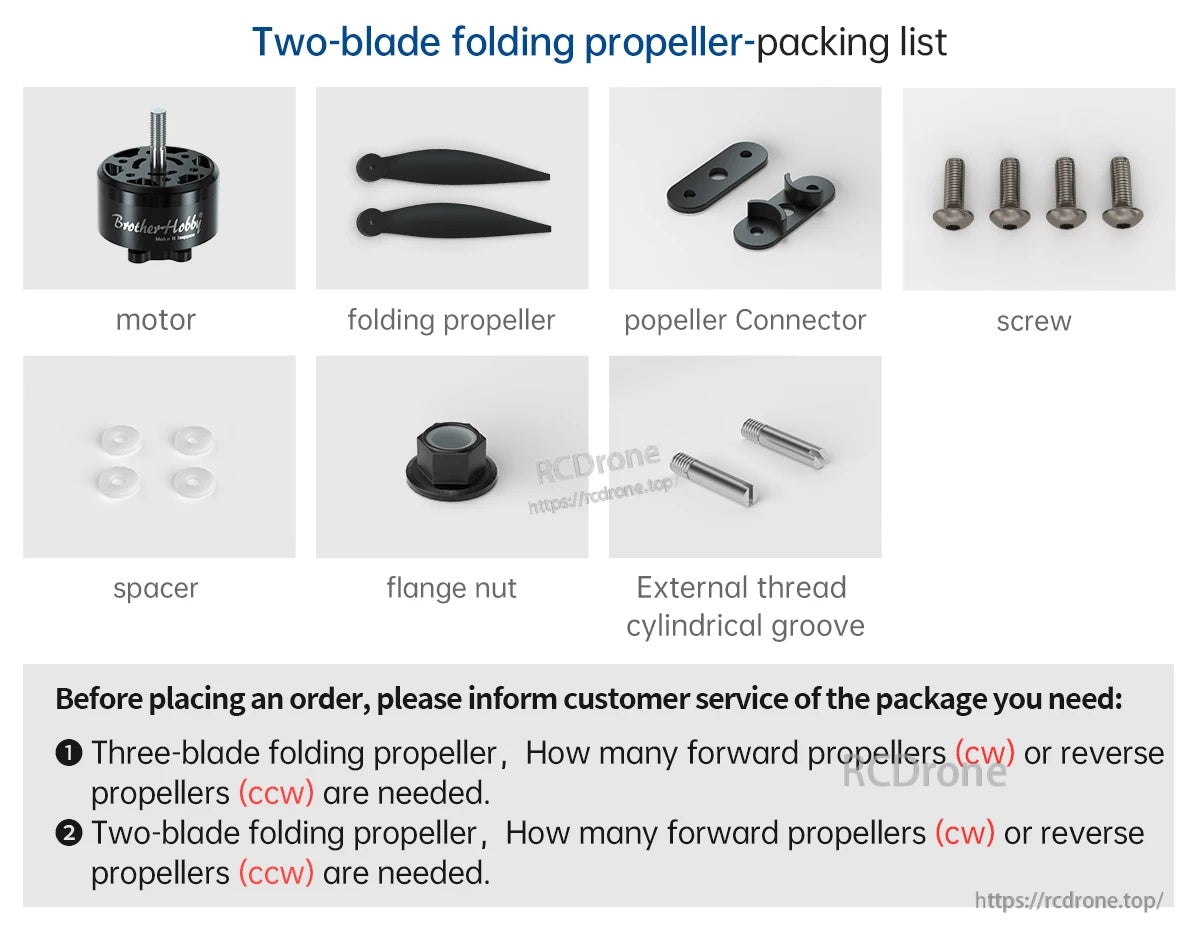

بسته پروانه تاشو دوپرچ شامل موتور، پرههای تاشو، اتصالدهنده پروانه، پیچها، فاصلهگذارها و یک مهره فلنج برای مونتاژ است.

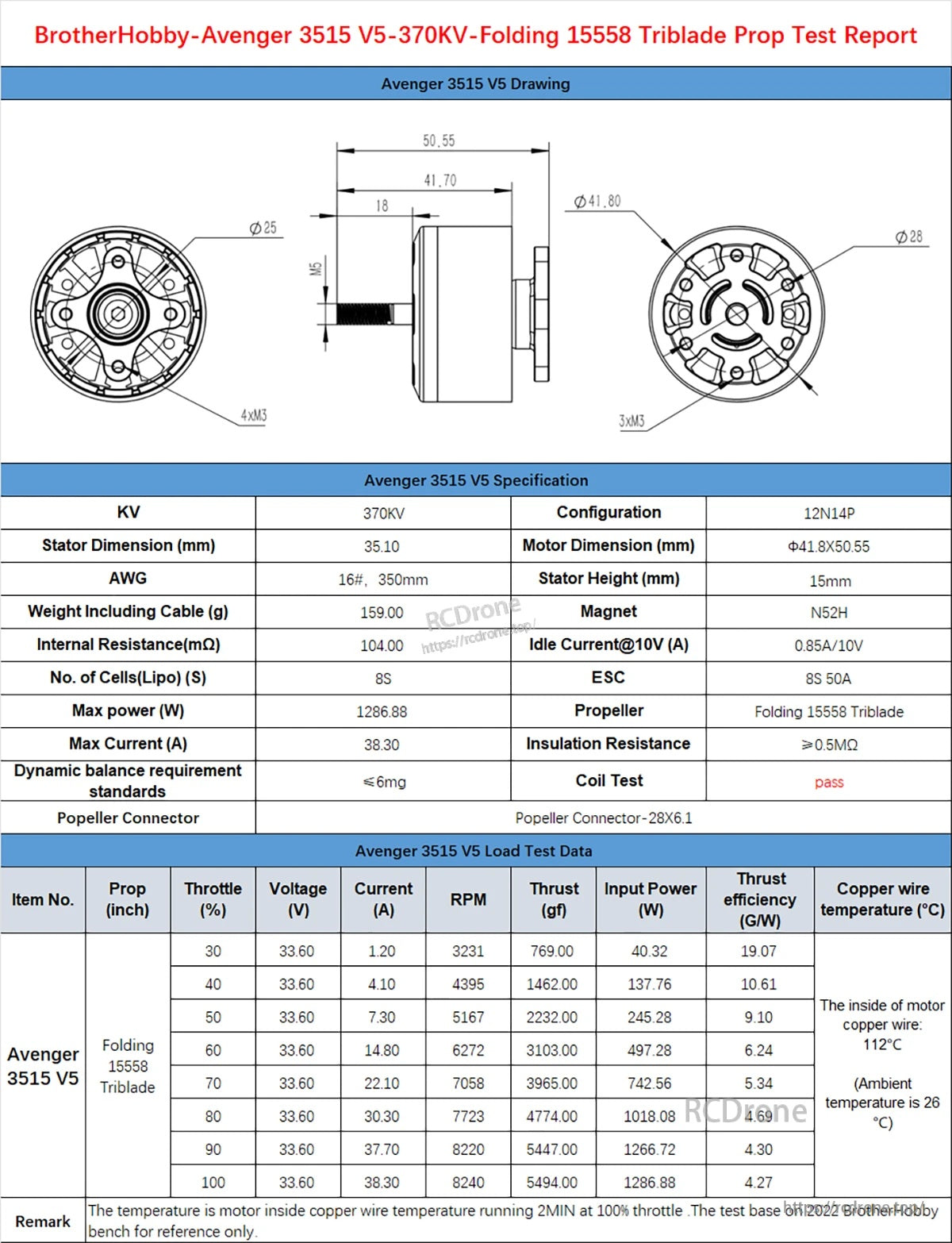

گزارش موتور Avenger 3515 V5 370KV شامل یک نقشه ابعادی و یک جدول آزمایش پروانه با دادههای ولتاژ، نیروی رانش و توان ورودی است.

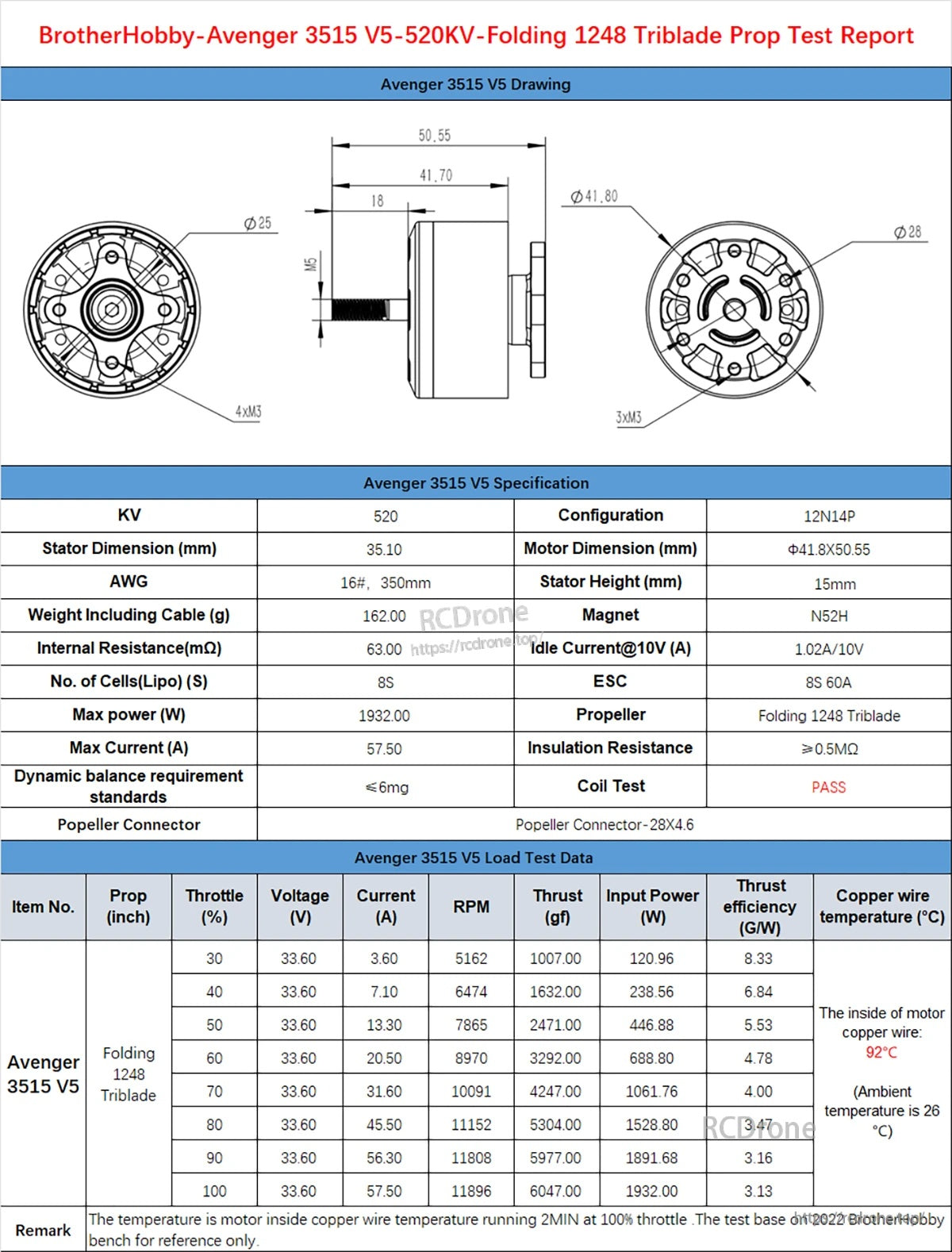

مشخصات و برگه دادههای آزمایش موتور Avenger 3515 V5 شامل جزئیات 520KV و نتایج نیروی/توان با پروپ فلدینگ 1248 سهپره است.
مشخصات موتور BrotherHobby Avenger 3515 V5 550KV به همراه نقشه ابعادی و دادههای عملکرد با استفاده از پروپ سهپره 1555B خلاصه شده است.

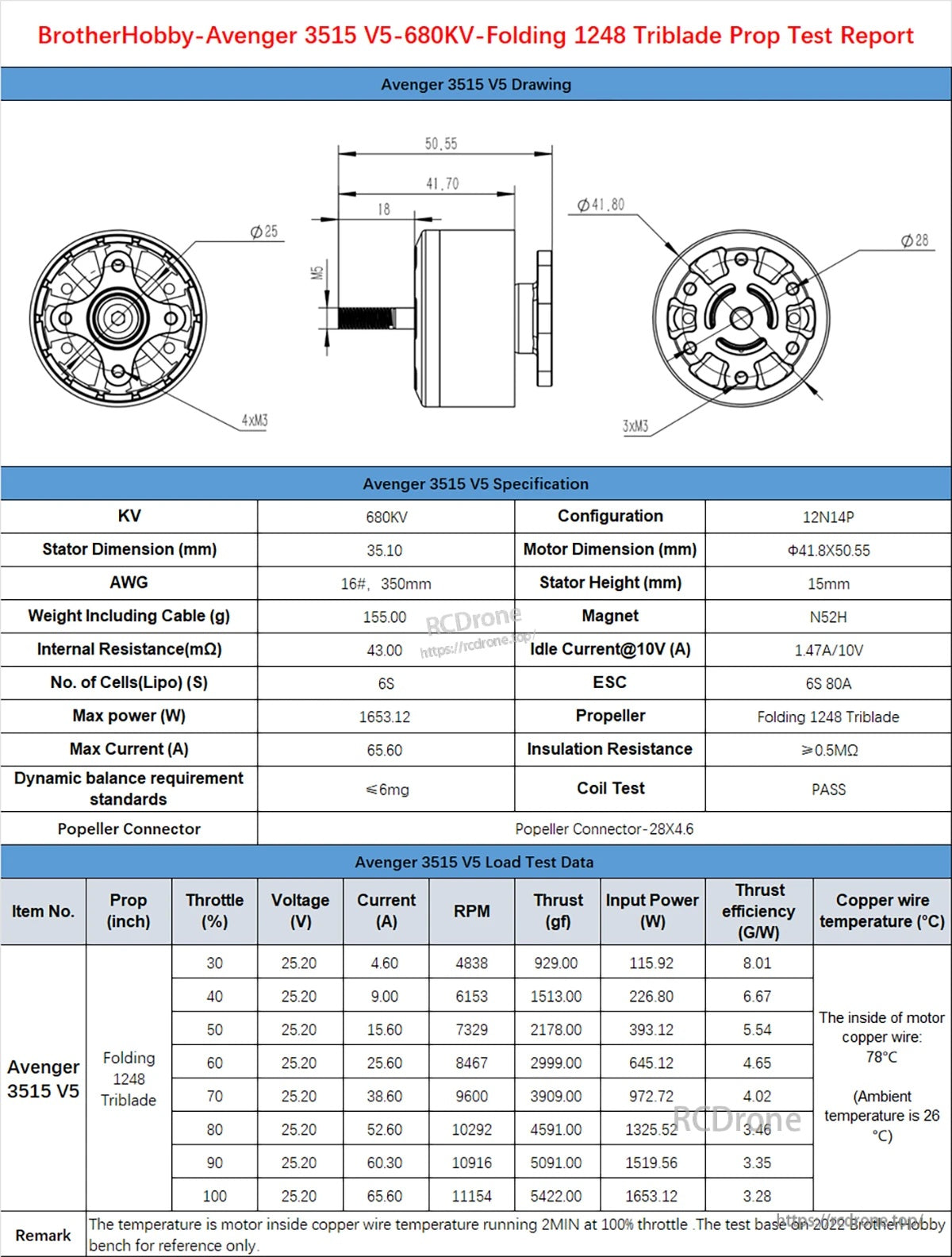

مستندات موتور BrotherHobby Avenger 3515 V5 680KV شامل ابعاد کلیدی به همراه جدول دادههای آزمایش بار پروپ سهپره 12x48 فلدینگ برای برنامهریزی نصب است.

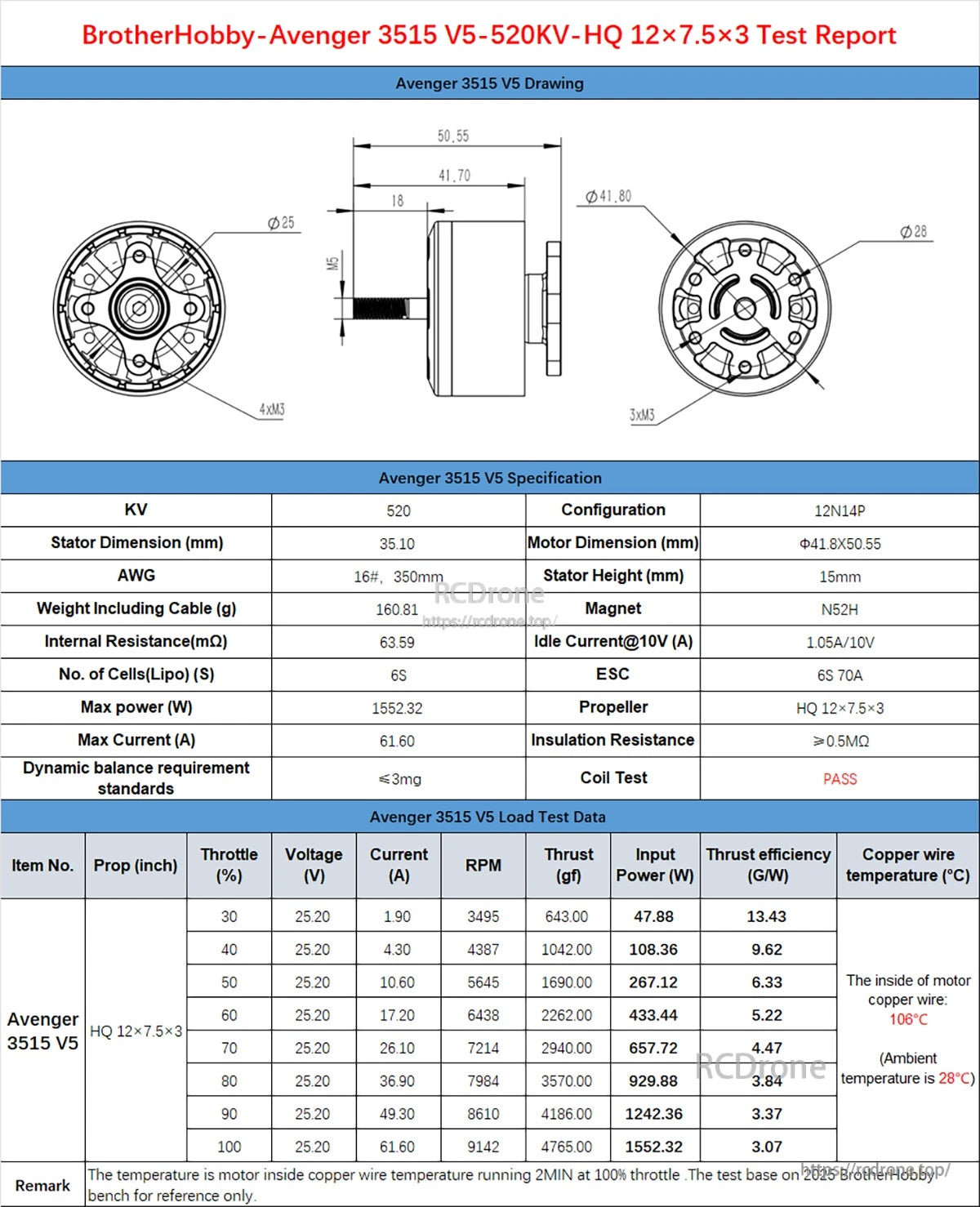

گزارش موتور Avenger 3515 V5 520KV شامل مشخصات کلیدی مانند پیکربندی 12N14P، وزن 160 گرم و نتایج آزمایش با پروپ HQ 12x7.5x3 است.

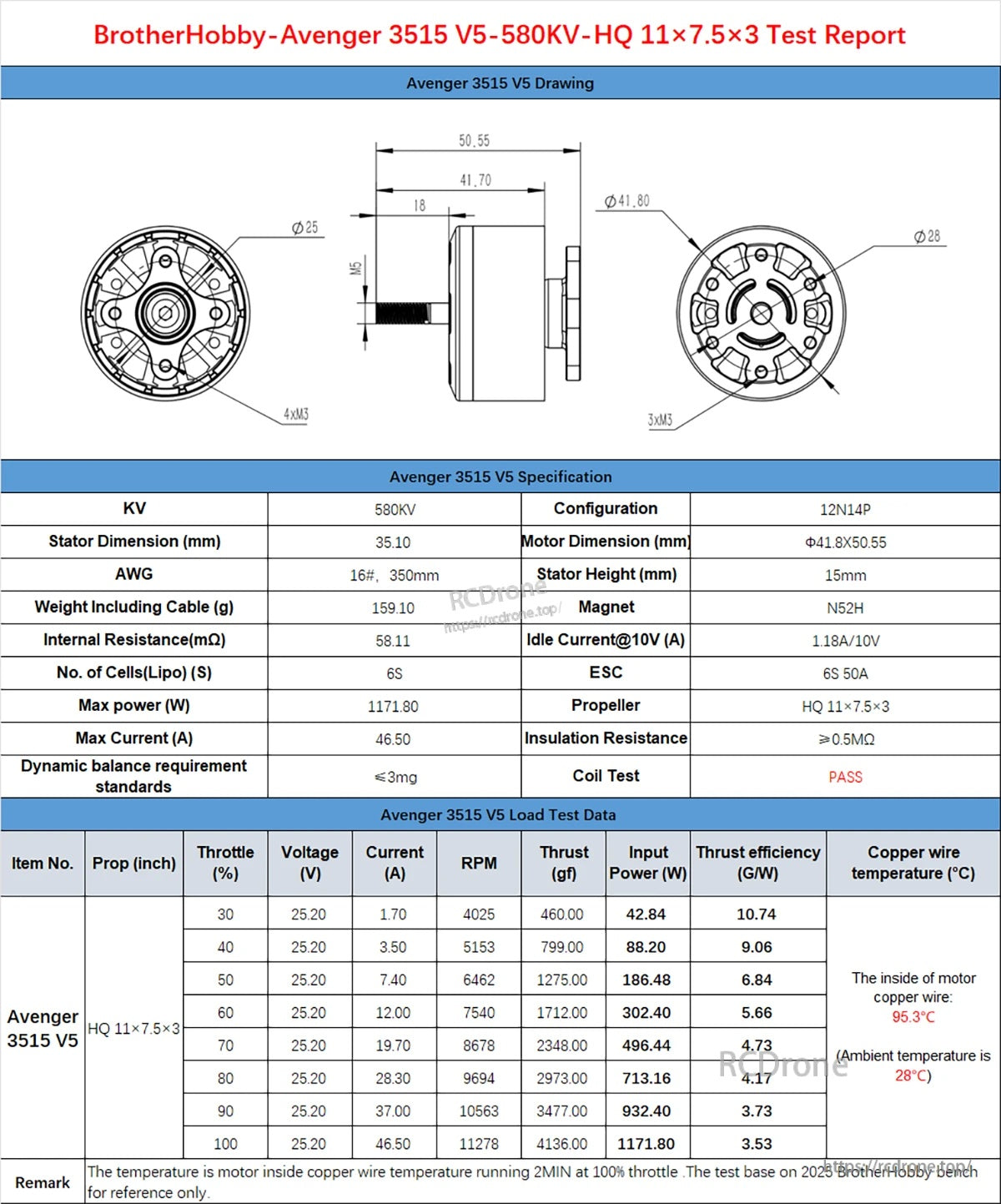

گزارش موتور Avenger 3515 V5 580KV شامل ابعاد کلیدی، مشخصات پایه و نتایج آزمایش بار 6S با استفاده از پروپ HQ 11x7.5x3 است.
