فرستنده ویدیویی BrotherHobby Avenger 3-8S 4.8-6.2G VTX، توان ۷ وات، ۹۶ کانال، IRC Tramp، کانکتور SMA

بررسی اجمالی

برادرهابی Avenger 3-8S 4.8-6.2G VTX 7W یک VTX آنالوگ FPV با توان بالا است که از 96CH پشتیبانی می‌کند، کنترل IRC Tramp و چهار سطح توان قابل انتخاب (PIT/0.6W/3W/7W) دارد. این دستگاه از فرمت‌های ویدیویی NTSC/PAL پشتیبانی می‌کند و از یک کانکتور آنتن SMA استفاده می‌کند.

ویژگی‌های کلیدی

• توان قابل تنظیم در 4 سطح: PIT / 0.6W / 3W / 7W
• پشتیبانی از 96CH کانال
• پروتکل ارتباطی: IRC Tramp
• صوت داخلی، از ضبط پشتیبانی می‌کند؛ میکروفن روی برد برای انتقال صدای واقعی هواپیما به زمین
• طراحی برتر دفع حرارت با پوسته دفع حرارت و فن محوری (طراحی شده برای بهبود اثر دفع حرارت و کمک به حفظ توان انتشار پایدار و ماندگار)

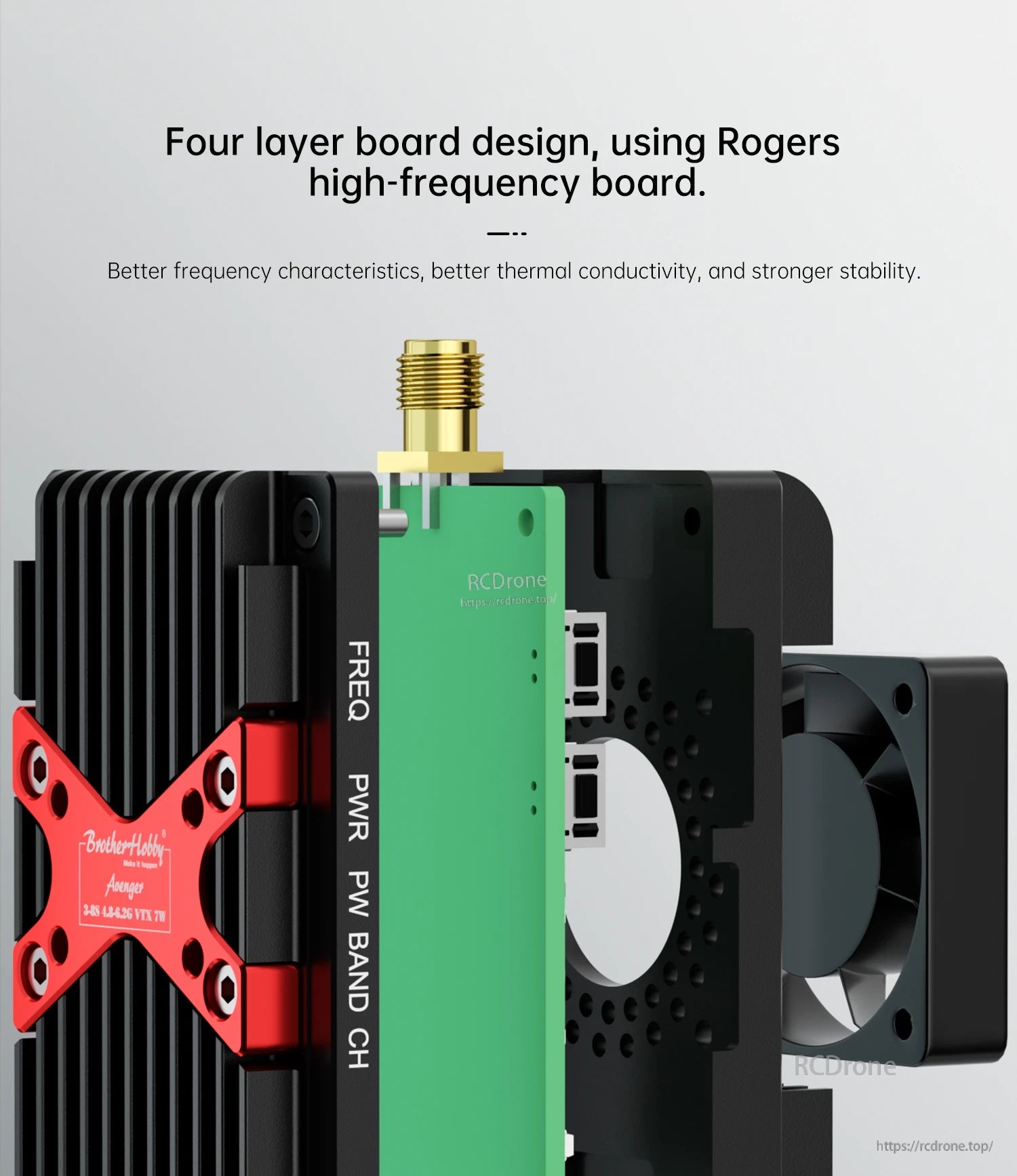

• طراحی برد چهار لایه با استفاده از برد با فرکانس بالا راجرز (ویژگی‌های فرکانسی بهتر، هدایت حرارتی بهتر، پایداری قوی‌تر)

برای سوالات مربوط به سیم‌کشی/سازگاری، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

مشخصات

تعریف رابط

• 12-36V: ورودی مثبت VTX
• GND: الکترود منفی VTX
• IRC: ورودی IRC
• +5V: خروجی برق 5V
• GND: الکترود منفی
• ویدیو: ورودی ویدیو

قدرت انتقال تصویر نسبتاً بالا است؛ تأمین مستقیم برق از باتری توصیه می‌شود. خروجی 5V فقط برای دوربین استفاده می‌شود. ورودی برق را به پورت خروجی 5V متصل نکنید، در غیر این صورت به انتقال ویدیو آسیب می‌زند.

دکمه & عملکرد LED

• برای ورود به حالت تنظیم گروه کانال A-Z، دکمه FREQ را به مدت 3 ثانیه فشار دهید. برای تغییر گروه‌های کانال، دکمه FREQ را به مدت طولانی فشار دهید و برای جابجایی بین چرخه‌های CH1-CH8، آن را به طور کوتاه فشار دهید.
• برای ورود به حالت تنظیم قدرت، دکمه PWR را به مدت 3 ثانیه فشار دهید.دکمه PWR را به‌طور کوتاه فشار دهید تا بین سطوح مختلف قدرت جابجا شوید.
• نشانه‌های نوری سبز در حالت تنظیم قدرت:
  • چراغ سبز یک بار چشمک می‌زند: 600mW
  • چراغ سبز دو بار چشمک می‌زند: 3000mW
  • چراغ سبز سه بار چشمک می‌زند: 7000mW
• دکمه PWR را دوباره به مدت 3 ثانیه نگه دارید تا وارد حالت PIT شوید؛ چراغ سبز چشمک نخواهد زد.
• تنظیم پیش‌فرض: هنگام روشن شدن وارد حالت PIT می‌شود، با کانال BOSCAM_A و فرکانس CH1.

• CH (نقطه فرکانس کانال): تعداد دفعاتی که چراغ قرمز چشمک می‌زند، نقطه فرکانس کانال فعلی است.
• BAND (گروه کانال): تعداد دفعاتی که چراغ آبی چشمک می‌زند، گروه کانال فعلی است.
• PW (قدرت): تعداد چشمک‌های چراغ سبز با سطح قدرت فعلی مطابقت دارد.

جدول فرکانس

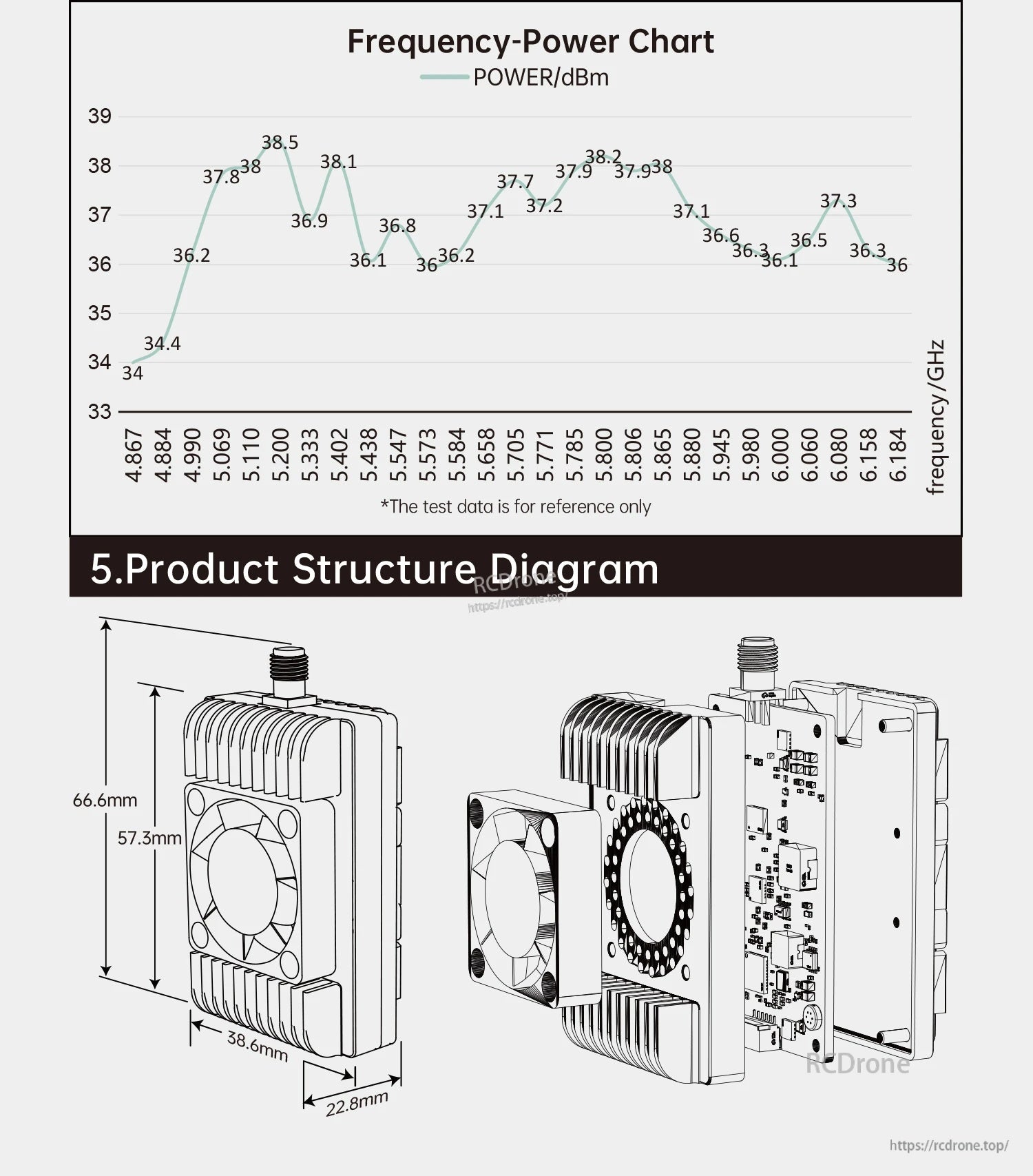

نمودار فرکانس-قدرت (مرجع)

داده‌های آزمایشی فقط برای مرجع است.

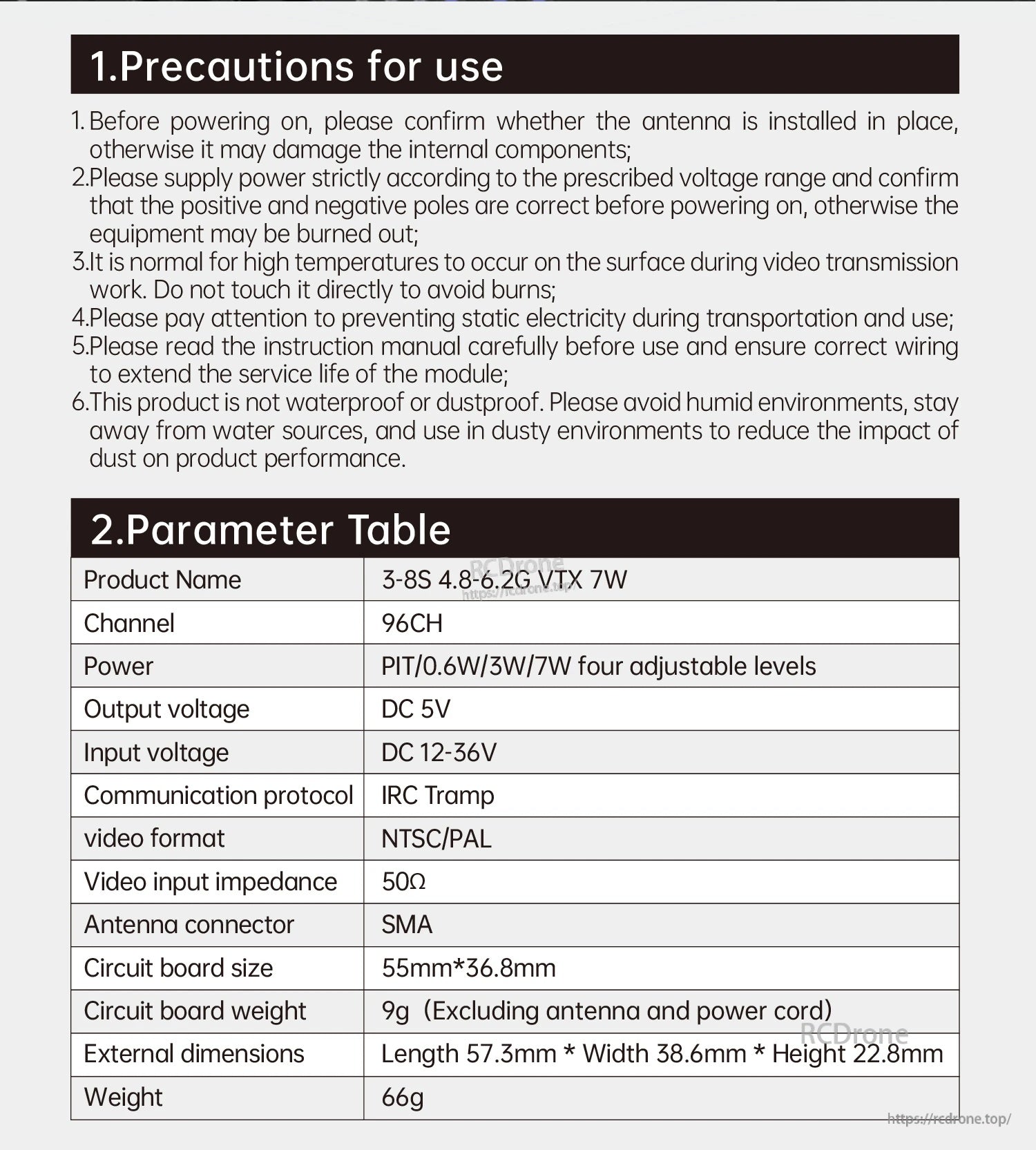

احتیاط‌های استفاده

1. قبل از روشن کردن، تأیید کنید که آنتن در جای خود نصب شده است؛ در غیر این صورت ممکن است به اجزای داخلی آسیب برساند.
2. برق را به‌طور دقیق طبق محدوده ولتاژ تعیین‌شده تأمین کنید و قبل از روشن کردن تأیید کنید که قطب‌های مثبت و منفی صحیح هستند؛ در غیر این صورت ممکن است دستگاه بسوزد.
3. طبیعی است که در حین کار انتقال ویدئو دماهای بالا در سطح ایجاد شود. برای جلوگیری از سوختگی، به طور مستقیم آن را لمس نکنید.
4. به جلوگیری از الکتریسیته ساکن در حین حمل و نقل و استفاده توجه کنید.
5. قبل از استفاده، دفترچه راهنما را به دقت مطالعه کنید و از صحیح بودن سیم‌کشی اطمینان حاصل کنید تا عمر مفید ماژول افزایش یابد.
6. این محصول ضد آب یا ضد گرد و غبار نیست. از محیط‌های مرطوب دوری کنید و از منابع آب فاصله بگیرید؛ استفاده در محیط‌های گرد و غبارآلود را کاهش دهید تا تأثیر گرد و غبار بر عملکرد محصول کاهش یابد.

محتویات

• 3-8S 4.8-6.2G VTX 7W x 1
• کابل ریبون 6 پین تک سر (103.5mm) x 1
• دفترچه راهنما x 1

جزئیات

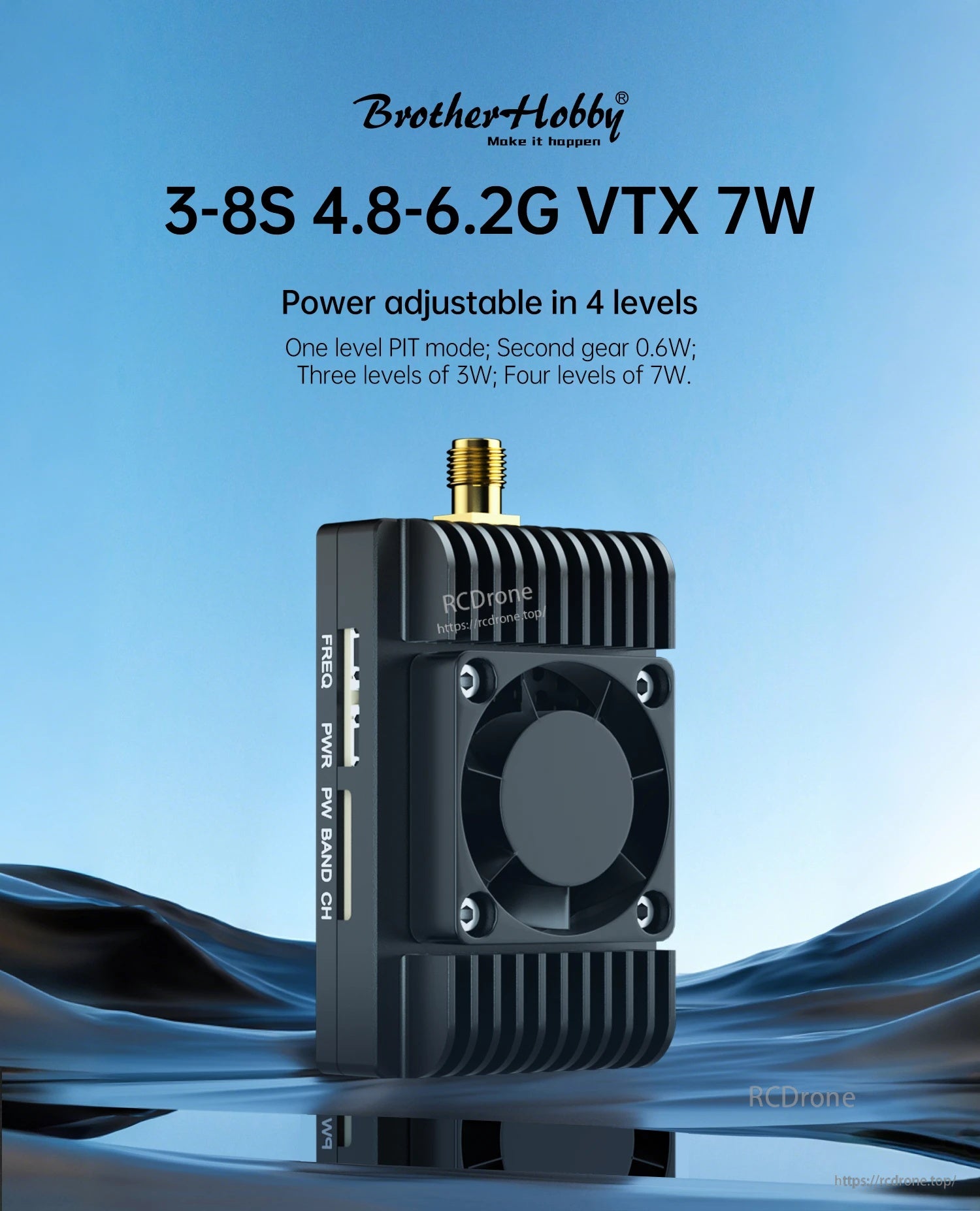

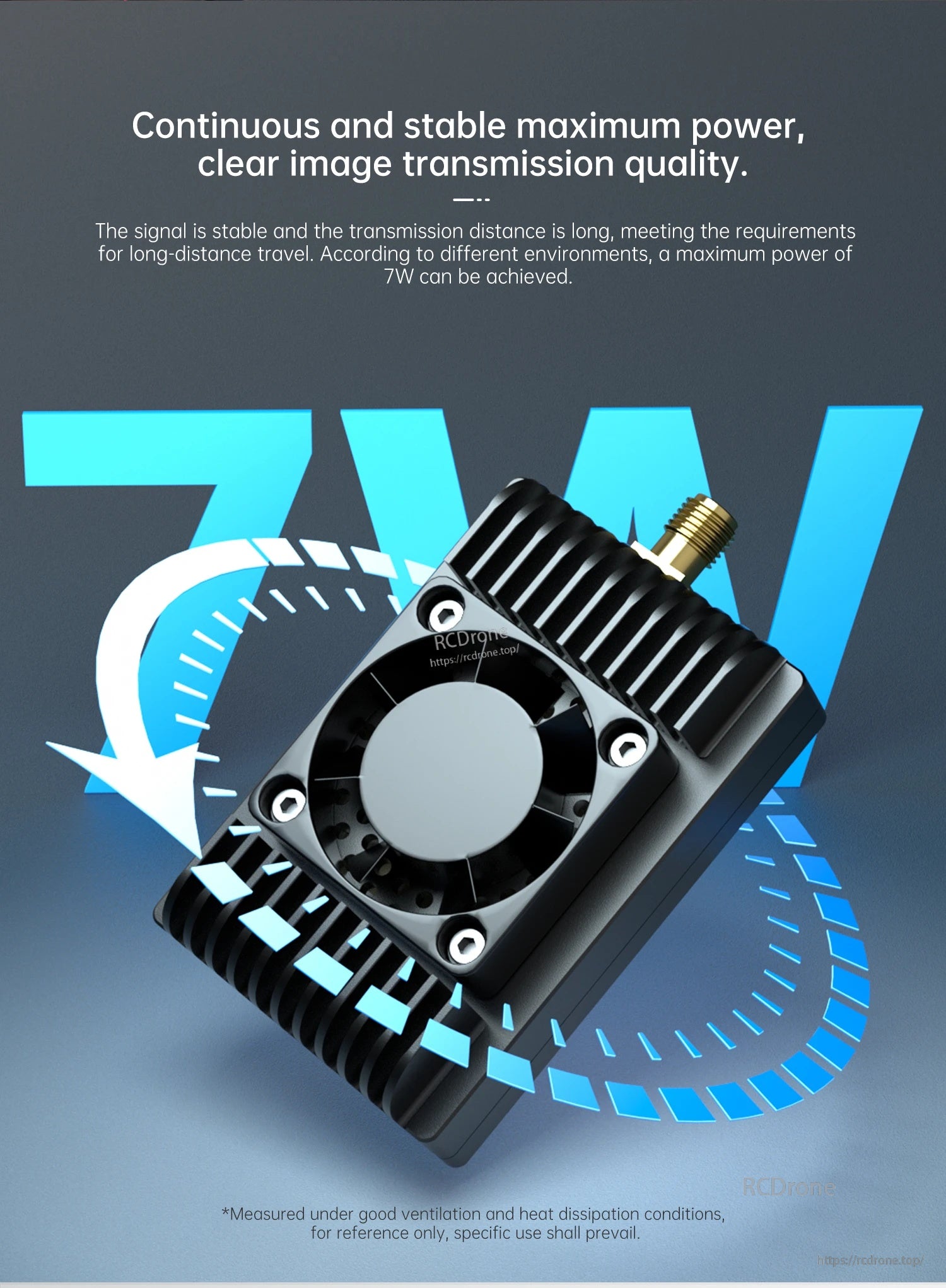

برادرهابی Avenger VTX از ورودی 3–8S، خروجی 4.8–6.2GHz و شش سطح قدرت قابل تنظیم تا 7W پشتیبانی می‌کند.

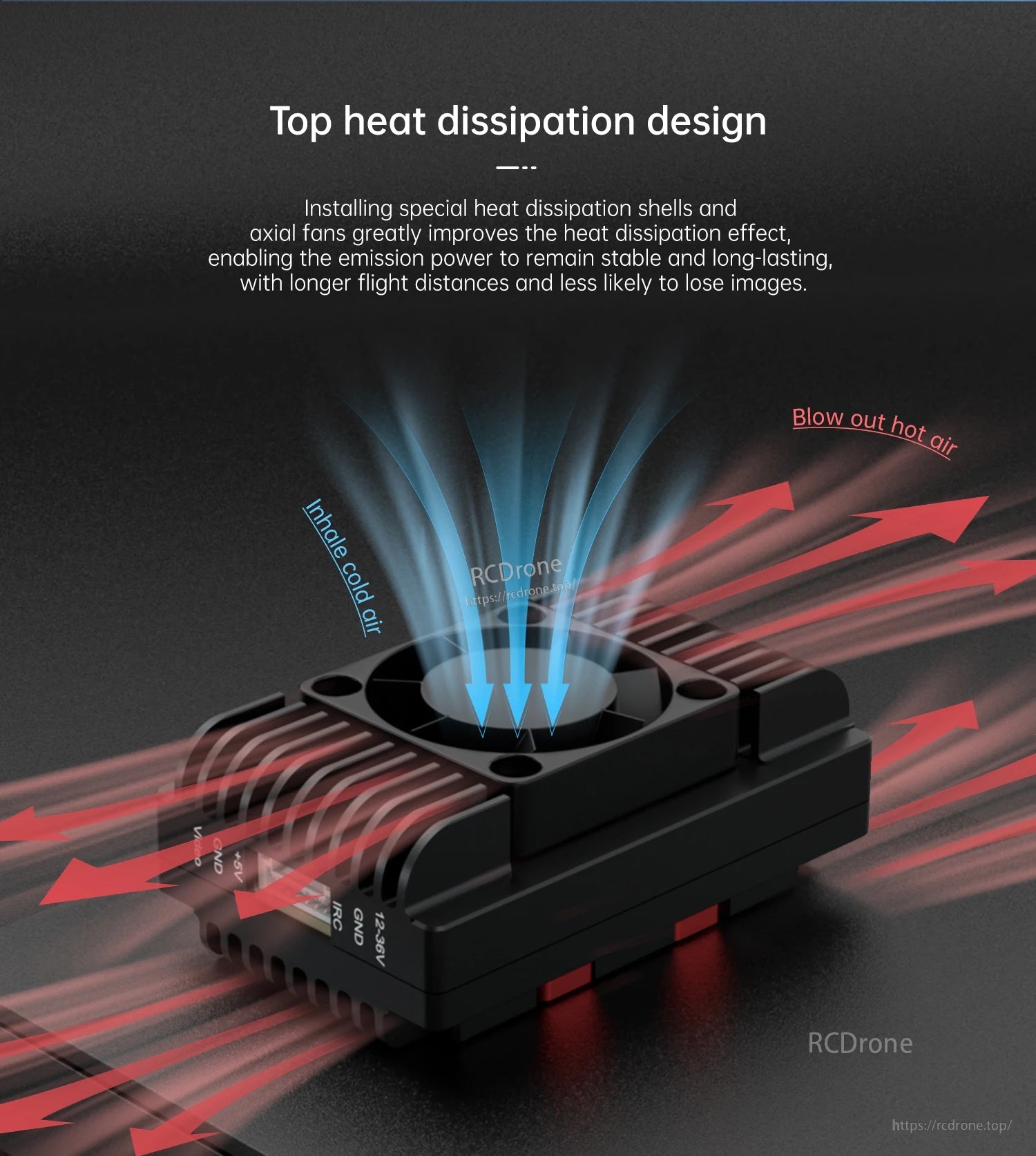

گیرنده ویدئویی Avenger VTX از یک پوسته با قابلیت دفع حرارت بالا با مسیرهای جریان هوا استفاده می‌کند تا دماها در حین استفاده پایدارتر بمانند.

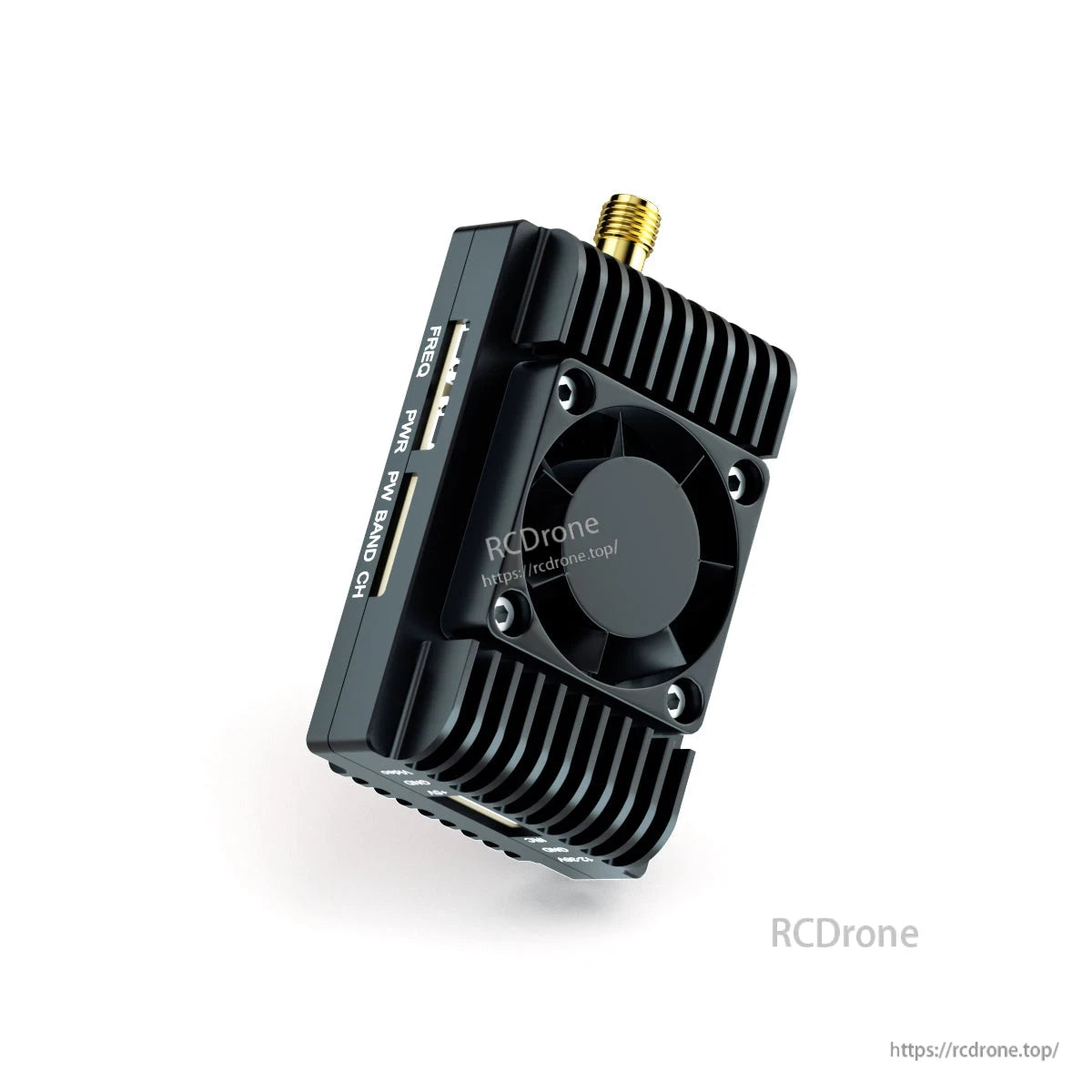

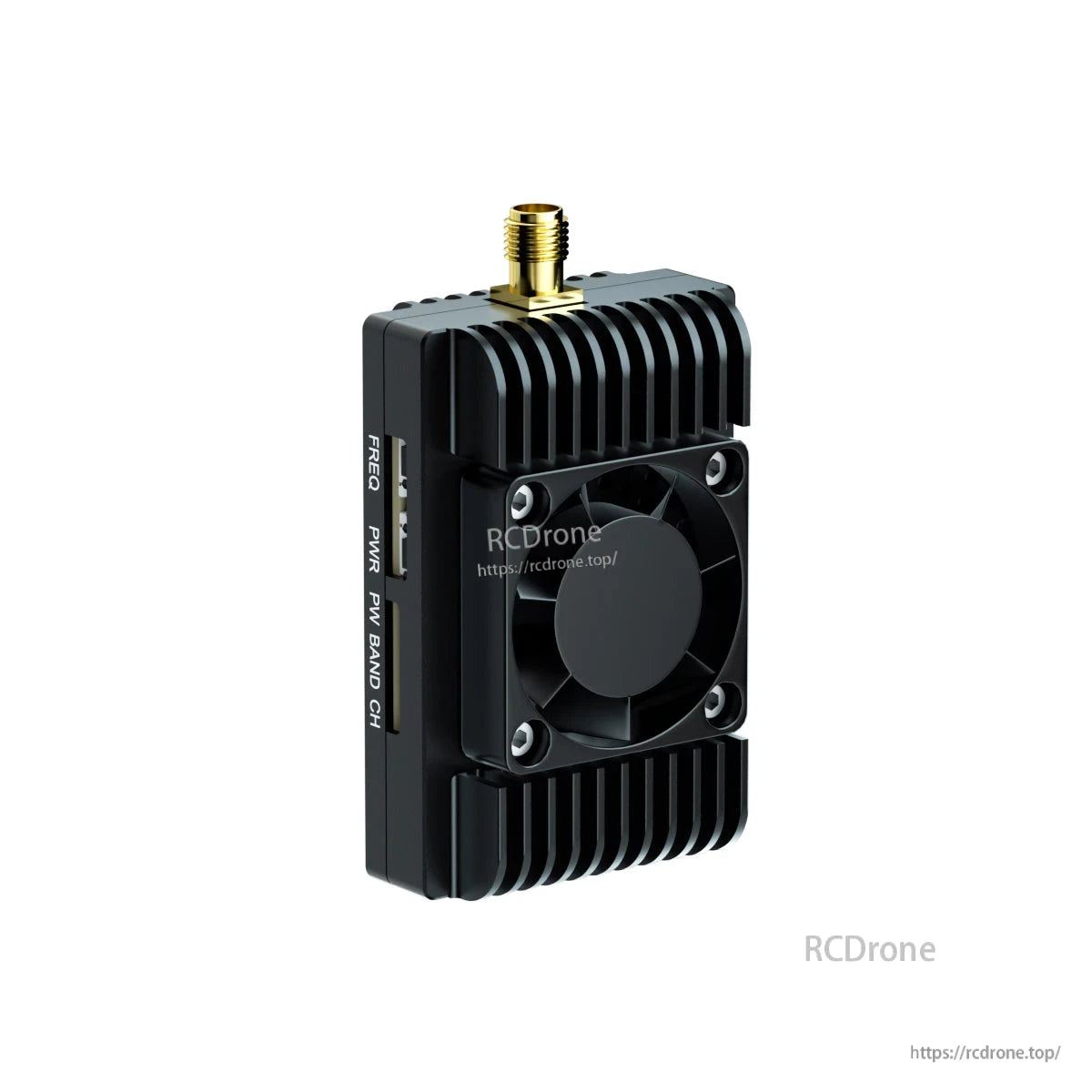

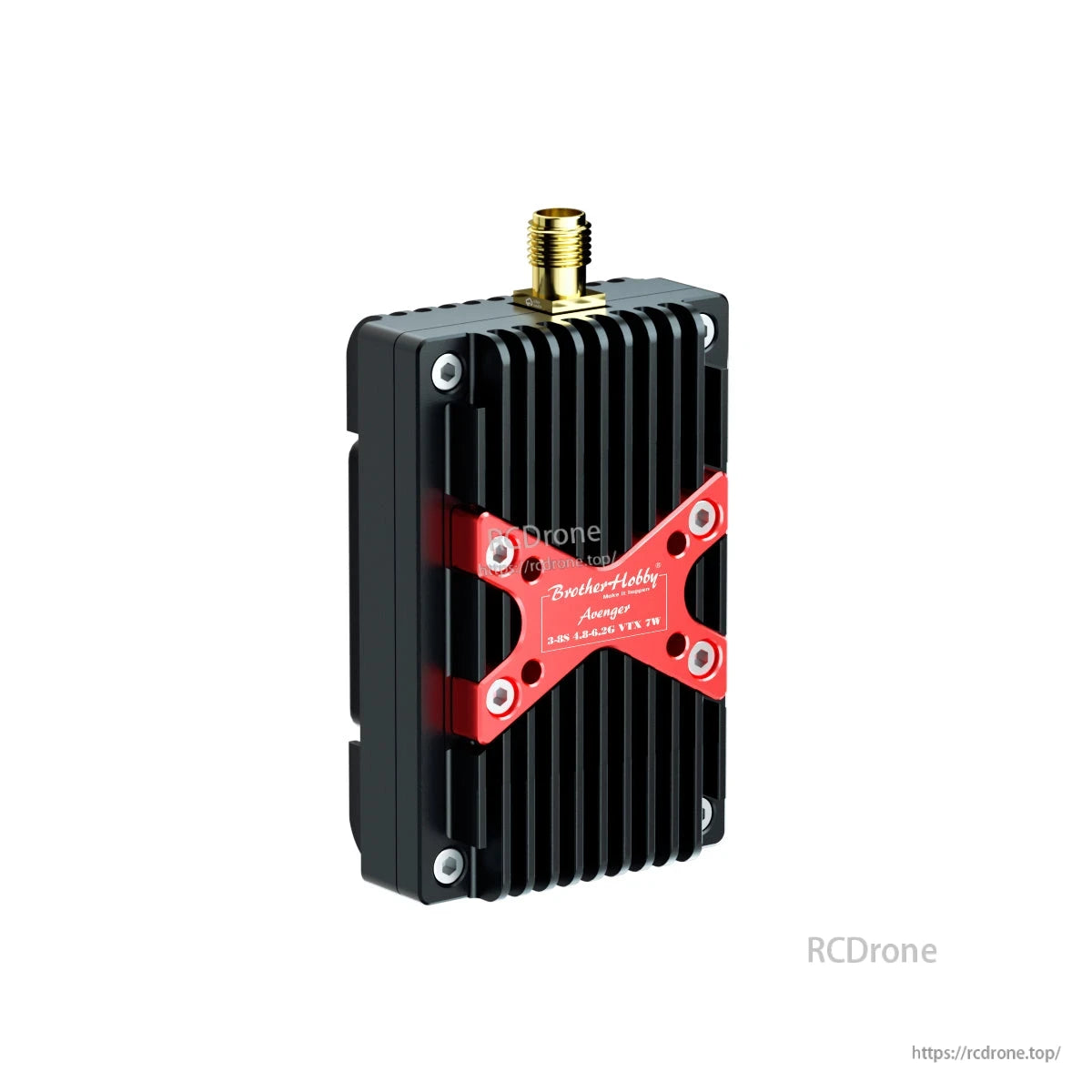

فرستنده ویدئویی BrotherHobby Avenger از یک هیت‌سینک با پره و فن نصب شده در بالا با یک کانکتور SMA برای اتصال آنتن FPV استفاده می‌کند.

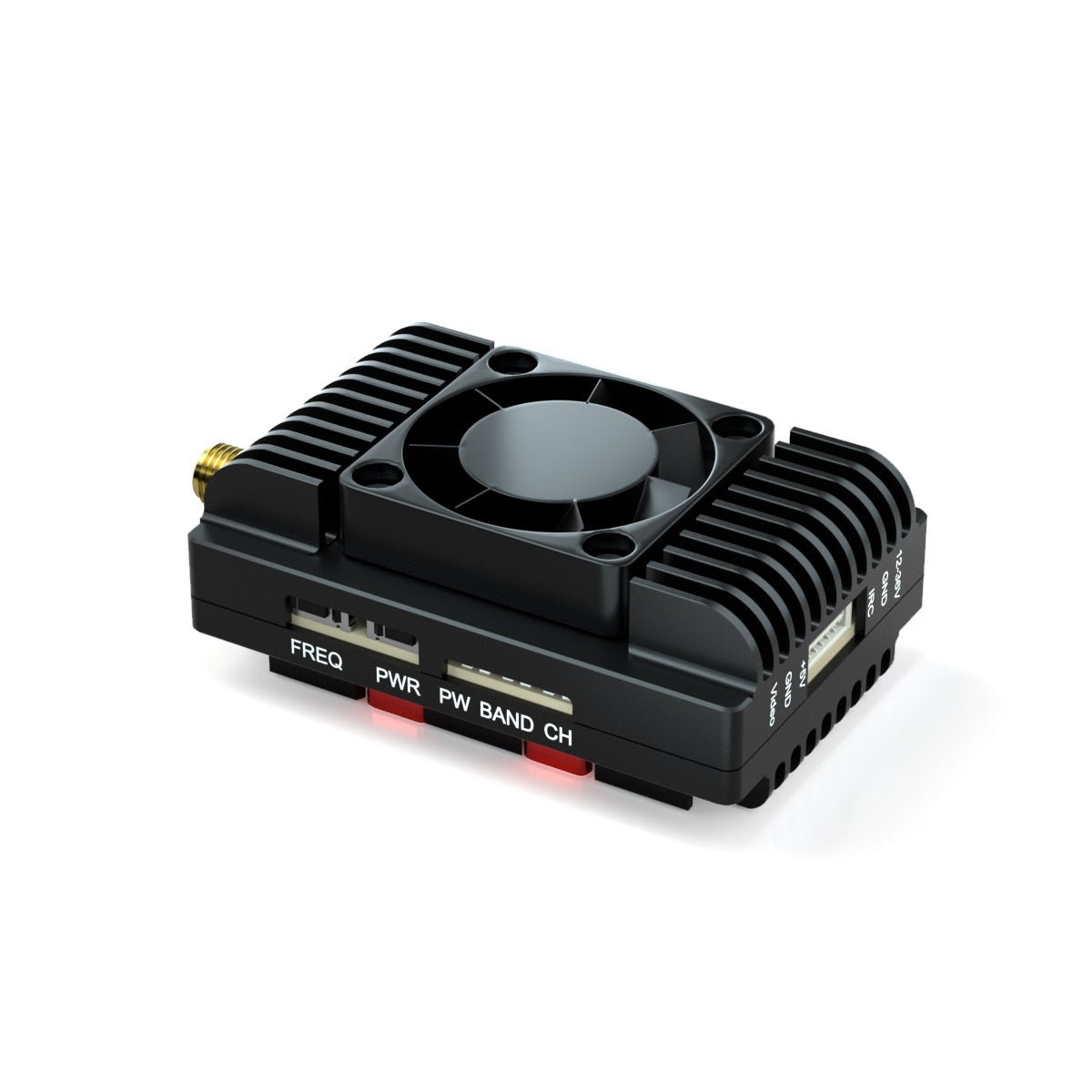

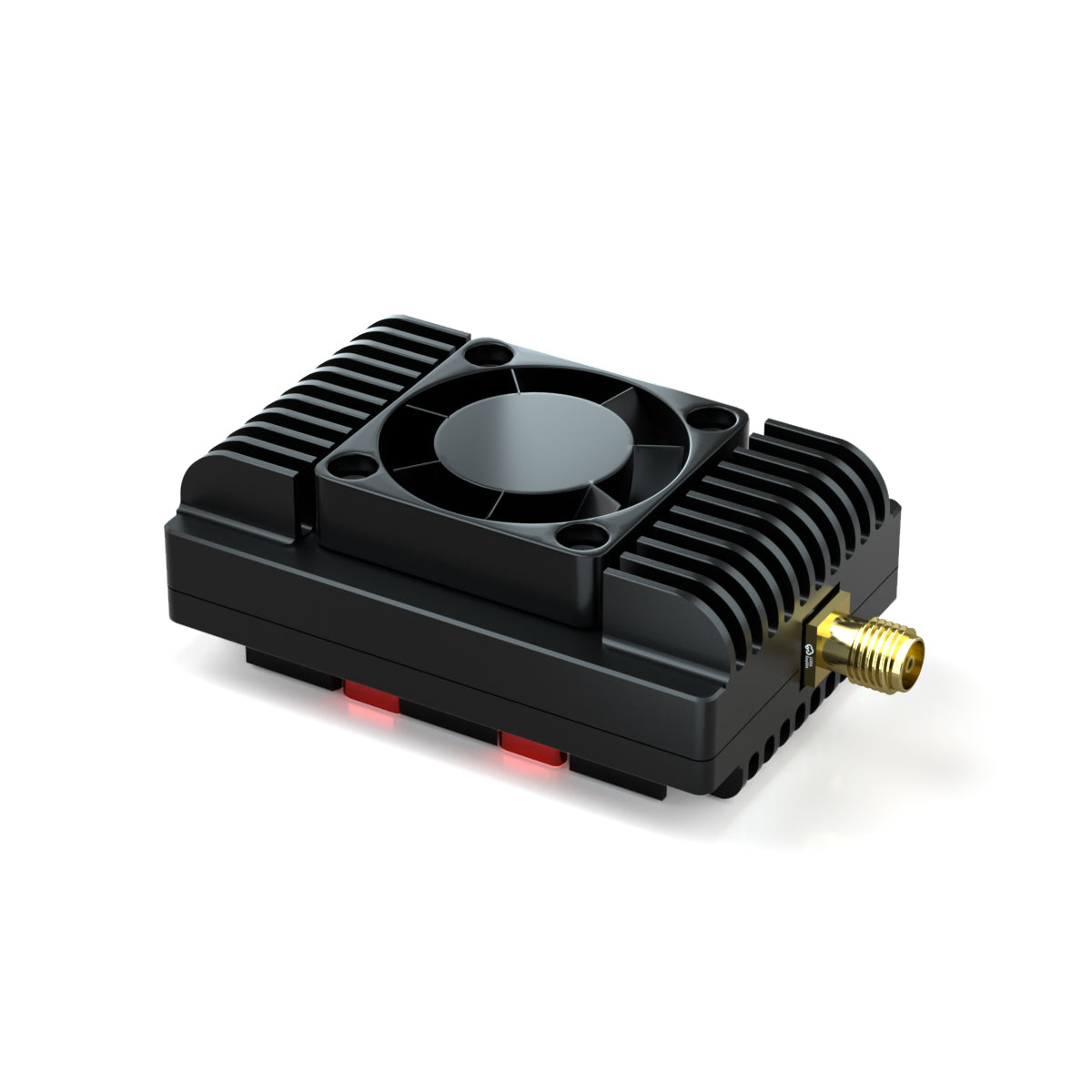

گیرنده ویدئویی Avenger VTX از طراحی هیت‌سینک خنک‌شونده با فن با یک کانکتور آنتن SMA و دکمه‌های کناری برای تنظیمات فرکانس و قدرت استفاده می‌کند.

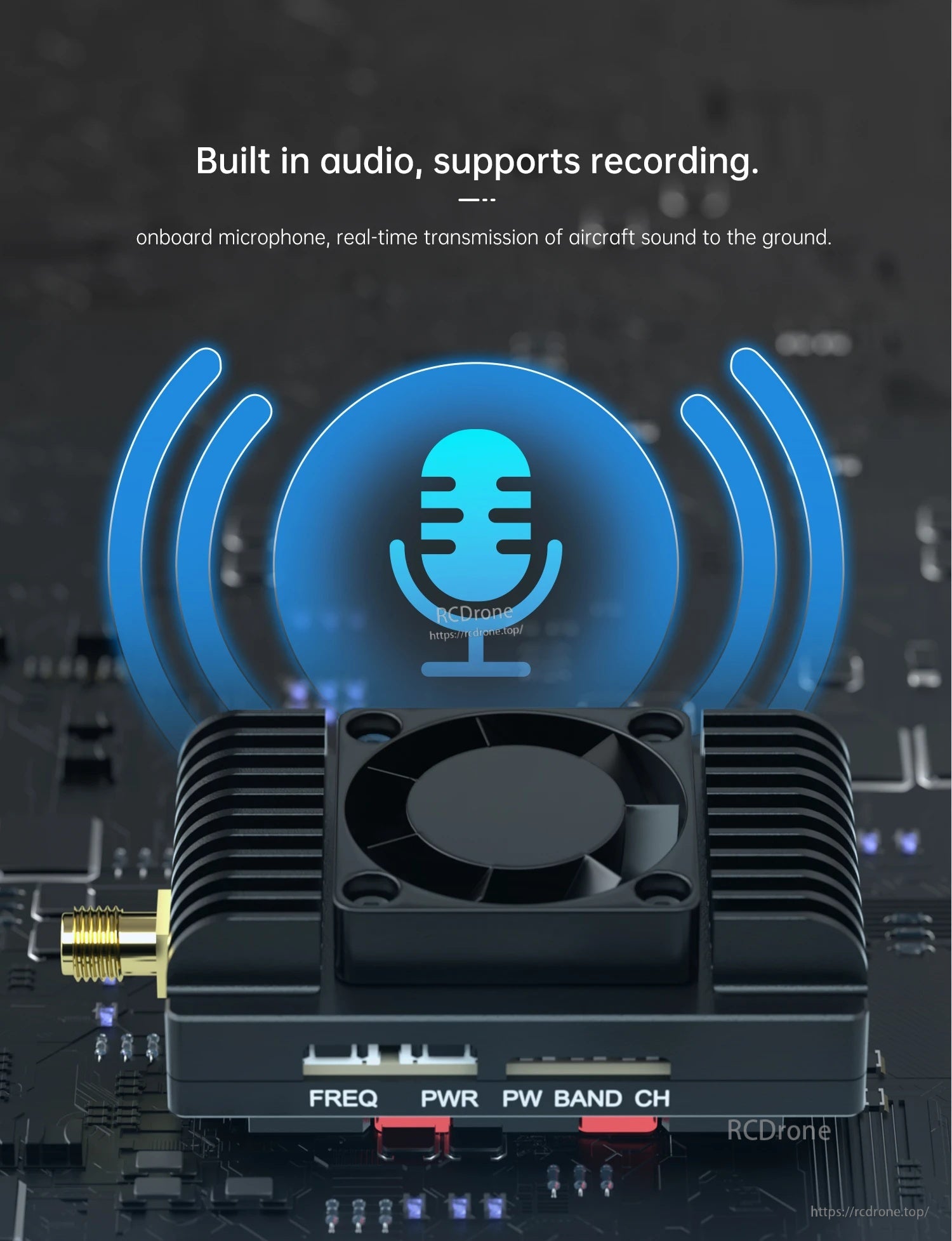

گیرنده ویدئویی Avenger VTX شامل یک میکروفن داخلی برای انتقال و ضبط صوت در زمان واقعی است.

گیرنده ویدئویی Avenger 3–8S 4.8–6.2GHz VTX از 96 کانال با سطوح قدرت PIT/0.6W/3W/7W، کنترل IRC Tramp و یک کانکتور آنتن SMA پشتیبانی می‌کند.

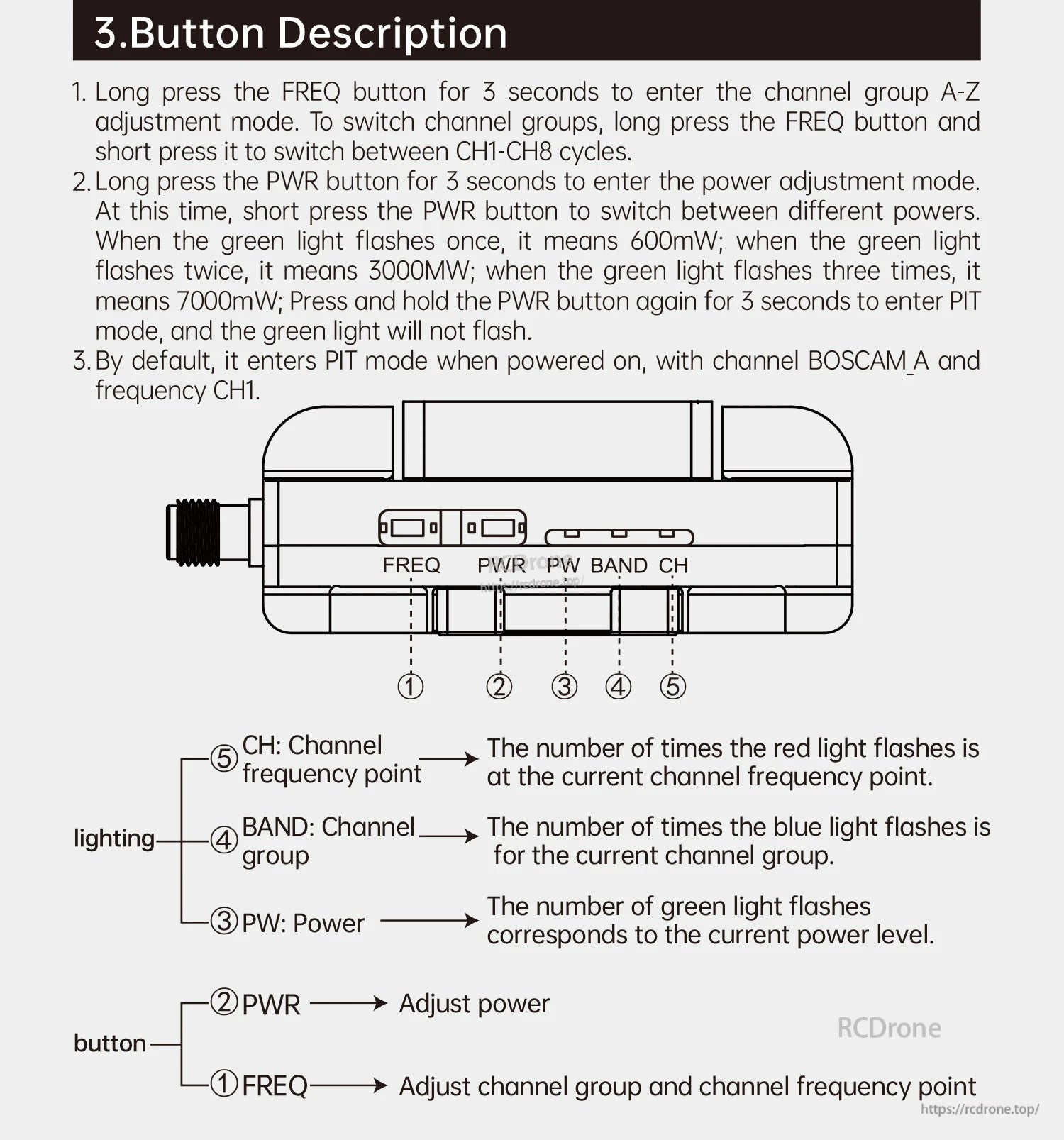

گیرنده ویدئویی Avenger VTX از دکمه‌های FREQ و PWR با کدهای فلش LED برای تنظیم باند، کانال و سطوح قدرت استفاده می‌کند.

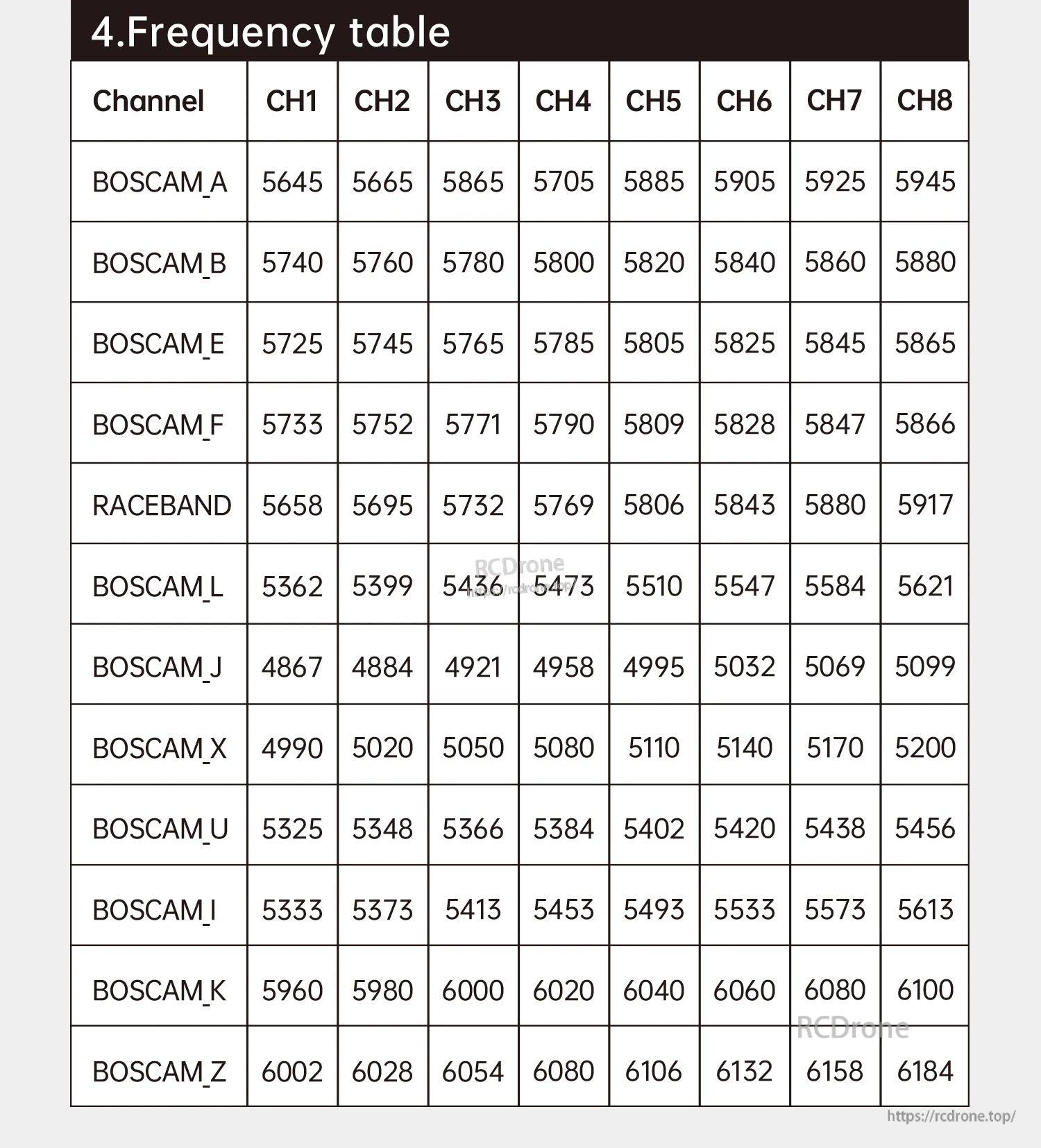

جدول فرکانس 96 کاناله شماره‌های کانال Boscam و Raceband را با مقادیر MHz مربوطه برای تنظیم سریع VTX فهرست می‌کند.

VTX Avenger از طراحی هیت‌سینک با خنک‌کننده فن استفاده می‌کند و ابعاد آن حدود 66.6 × 38.6 × 22.8 میلی‌متر است تا نصب آسان‌تری داشته باشد.

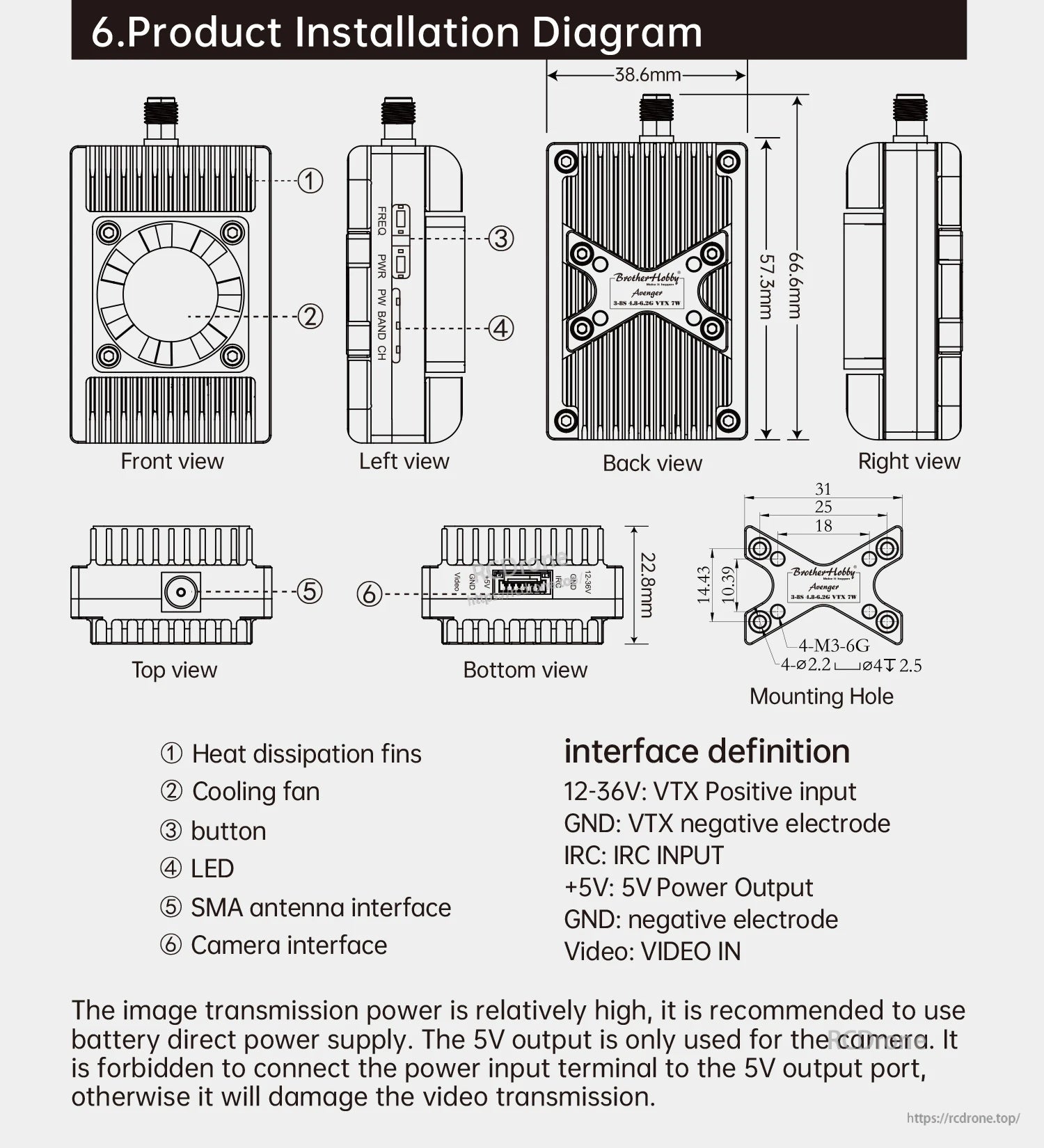

نقشه VTX Avenger BrotherHobby اتصال آنتن SMA، مکان‌های دکمه/LED و پین‌های ورودی 12–36V، خروجی 5V، IRC و ویدیو را برای نصب ساده‌تر مشخص می‌کند.

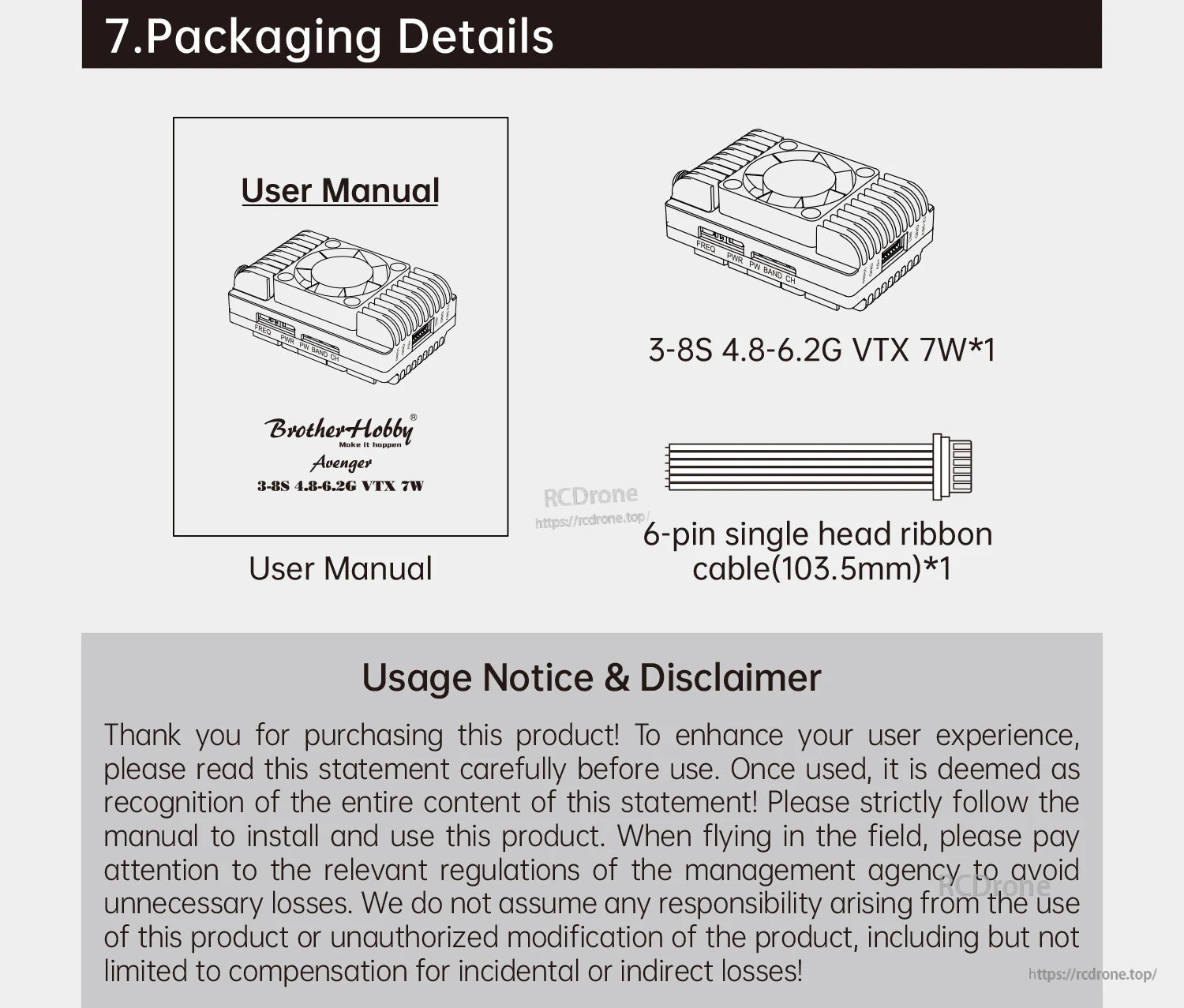

بسته شامل VTX Avenger 3–8S 4.8–6.2G، یک راهنمای کاربر و یک کابل ریبون 6 پین تک‌سر (103.5 میلی‌متر) است.
