پروانه الکتریکی جمفن Vortex 5x7.5E / 5x7.5R، نایلون الیاف شیشه، راستگرد/چپگرد (۲ عدد در هر بسته)
پروانه الکتریکی جمفن Vortex 5x7.5E / 5x7.5R، نایلون الیاف شیشه، راستگرد/چپگرد (۲ عدد در هر بسته)
Gemfan
در دسترس بودن پیکاپ بارگیری نشد
بررسی
پروپیلر الکتریکی Gemfan Vortex 5×7.5E / 5×7.5R از نایلون تقویت شده با الیاف شیشه ساخته شده است و برای پهپادهای چند موتوره کلاس 5 اینچی طراحی شده است که بر عملکرد پرواز نرم و کارآمد تمرکز دارند. با گام 7.5 اینچ، این پروپیلر به دنبال ایجاد نیروی متعادل برای مسابقات غیررسمی و مانورهای چابک است. designation E/R نشاندهنده چرخش در جهت عقربههای ساعت (E) یا خلاف عقربههای ساعت (R) برای تنظیمات چند موتوره است.
ویژگیهای کلیدی
- پروفیل تیغه مدرن و هندسه بهینهسازی شده برای بالابر و عملکرد پرواز پایدار
- طراحی ثبت شده و دارای گواهی (شناخته شده توسط اداره ملی مالکیت معنوی)
- لبه پیشرو یخزده برای افزایش کارایی در سرعتهای بالا و کاهش جدایی جریان هوا
- سطح هاب ضد لغزش برای نصب ایمن و کاهش لغزش در حین عملیات
- هندسه بالابر بهینهسازی شده با CFD، طراحی نوک فوقالعاده نازک و تیغههای streamlined برای کاهش مقاومت و بهبود کارایی
- تعادل دینامیکی دقیق و آزمایش کارخانهای برای چرخش مداوم
- مواد نایلونی با استحکام بالا برای دوام و مقاومت در برابر خمیدگی
مشخصات
| پارامتر | مقدار |
|---|---|
| مدل | 5×7.5E (CW) / 5×7.5R (CCW) |
| قطر پروانه | 5 اینچ |
| شیب | 7.5 اینچ |
| قطر پروانه | 13 میلیمتر |
| ضخامت مرکز | 6 میلیمتر |
| قطر سوراخ مرکز | 6.35 میلیمتر / 0.25 اینچ |
| وزن (تک) | 3.7 گرم |
| وزن محصول (شامل بستهبندی) | 12.48 گرم |
| جنس | نایلون تقویت شده با الیاف شیشهای |

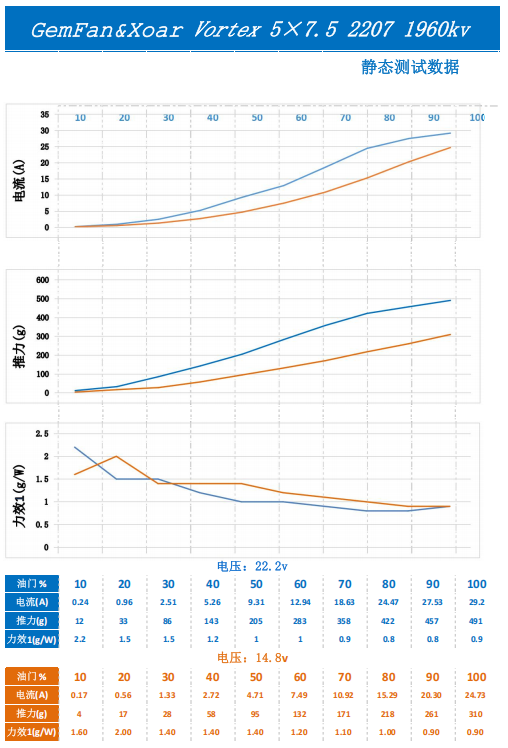

دادههای آزمایش استاتیک (GemFan & Xoar Vortex 5X7.5، موتور: 2207 1960kv)
| ولتاژ: 22.2 V | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| گاز (%) | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| جریان (A) | 0.24 | 0.96 | 2.51 | 5.26 | 9.31 | 12.94 | 18.63 | 24.47 | 27.53 | 29.2 |
| نیروی رانش (g) | 12 | 33 | 86 | 143 | 205 | 283 | 358 | 422 | 457 | 491 |
| کارایی (g/W) | 2.2 | 1.5 | 1.5 | 1.2 | 1 | 1 | 0.9 | 0.8 | 0.8 | 0.9 |
| ولتاژ: 14.8 V | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| گاز (%) | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| جریان (A) | 0.17 | 0.56 | 1.33 | 2.72 | 4.71 | 7.49 | 10.92 | 15.29 | 20.30 | 24.7 |
| نیروی رانش (g) | 4 | 17 | 28 | 58 | 95 | 132 | 171 | 218 | 261 | 310 |
| کارایی (g/W) | 1.60 | 2.00 | 1.40 | 1.40 | 1.40 | 1.20 | 1.10 | 1.00 | 0.90 | 0.90 |
موارد موجود
- Gemfan Vortex 5×7.5E یا 5×7.پروپیلرهای الکتریکی 5R: 2 عدد/کیسه
کاربردها
- هواپیماهای چند موتوره کلاس 5 اینچ (مسابقات غیررسمی و پرواز چابک)
- کاربردهای UAV الکتریکی که در آنها نیروی رانش کارآمد و چرخش نرم مورد نیاز است
ایمنی & مشاوره استفاده
- اندازه پروپیلر را بر اساس راهنمای تولیدکننده انتخاب کنید.
- قبل از پرواز، تعادل و نصب ایمن را بررسی کنید.
- در مناطق ایمن عمل کنید؛ از دستها و چشمها محافظت کنید.
- هرگز از پروپیلرهای آسیبدیده استفاده نکنید.
- کاربران تمام خطرات ناشی از استفاده نادرست را به عهده میگیرند؛ Gemfan مسئولیتی ندارد.
برای سوالات مربوط به سازگاری قبل از خرید (انتخاب CW/CCW، تناسب شفت و توصیههای ساخت)، با support@rcdrone.top.
جزئیات
نمودارهای گاز به رانش، جریان کشش و کارایی به مقایسه عملکرد 4S در مقابل 6S برای یک تنظیم 5 اینچ Vortex با گام 7.5 کمک میکند.

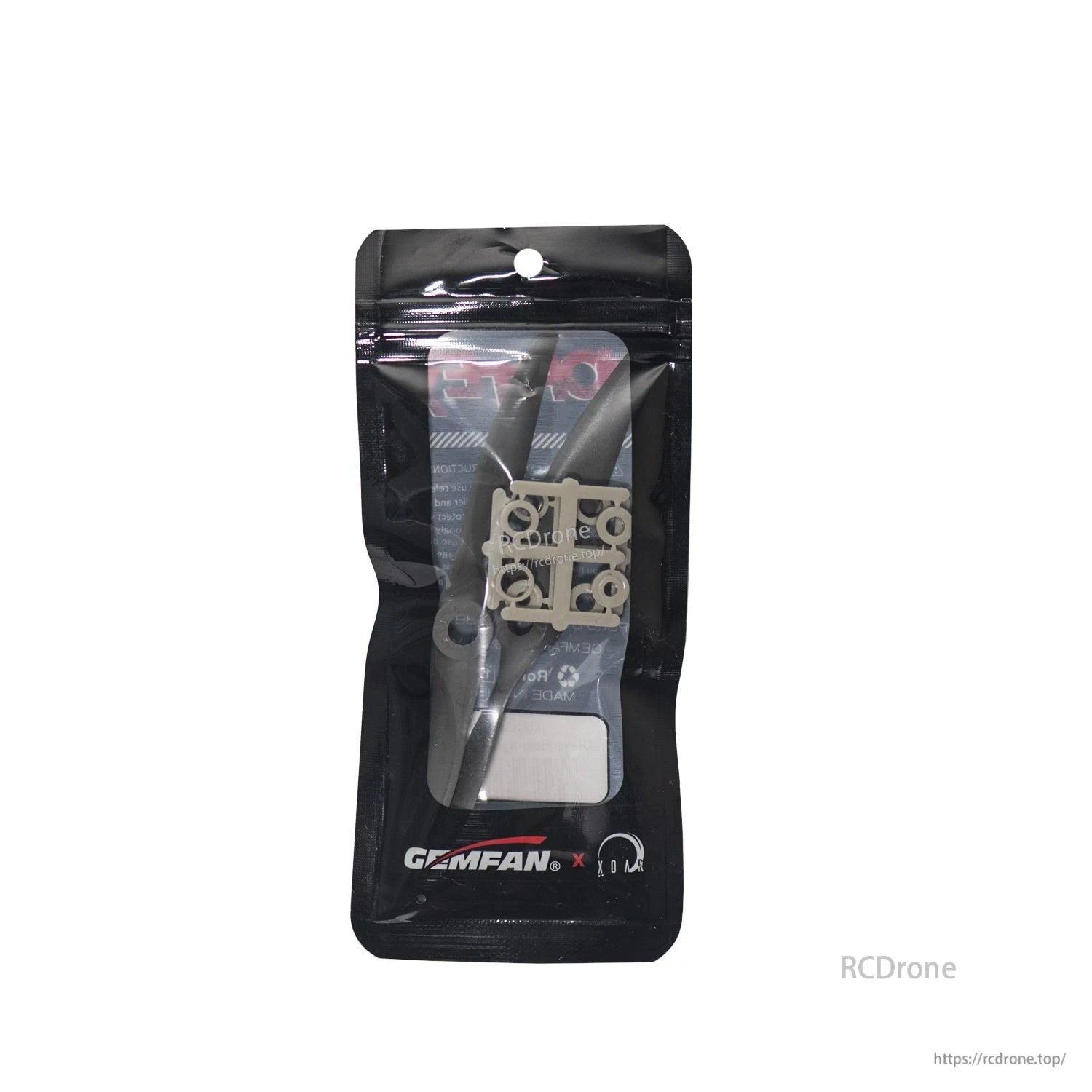

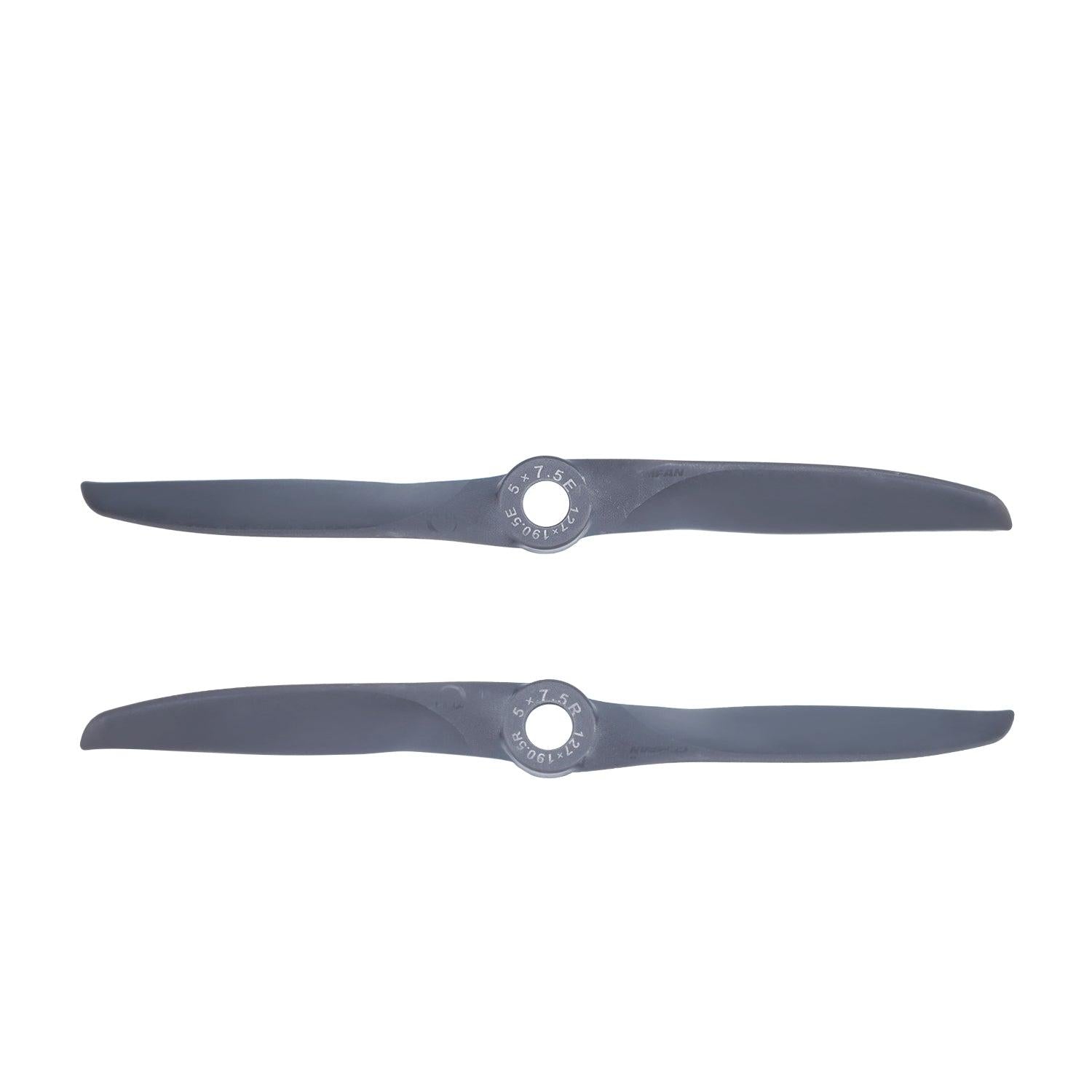

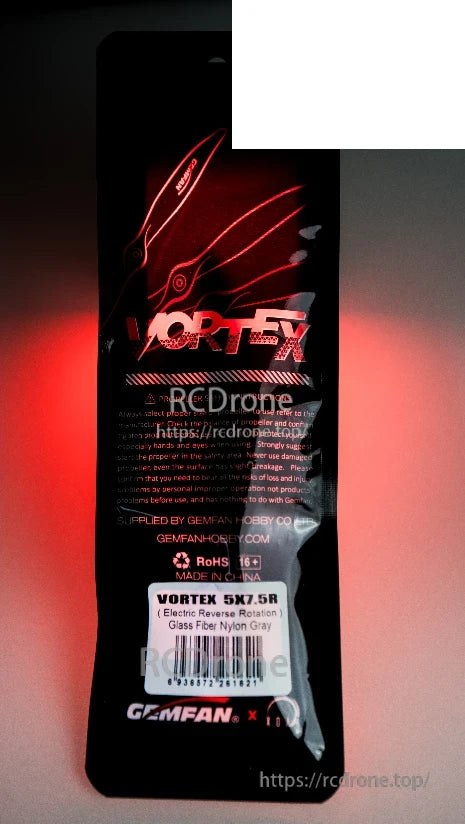

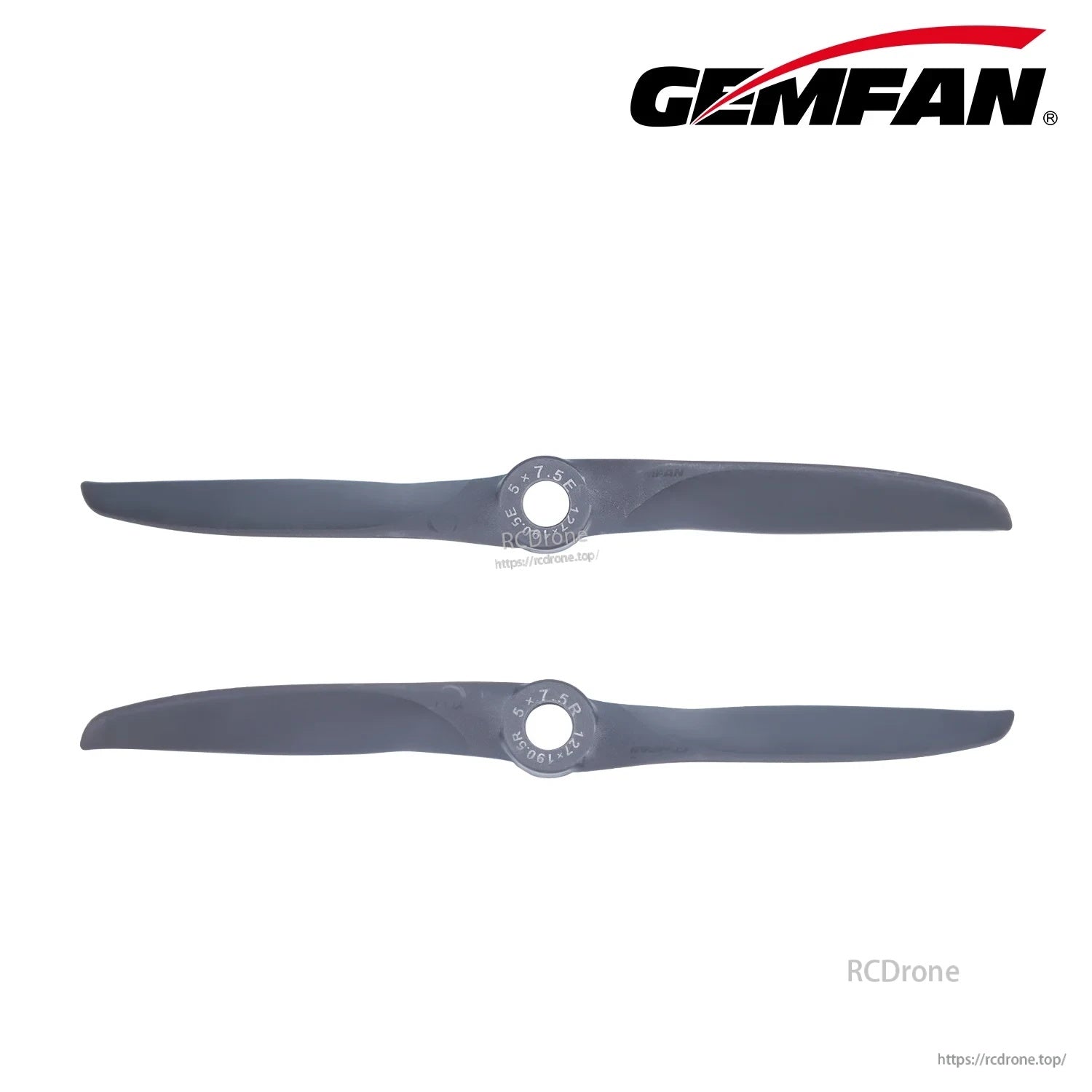

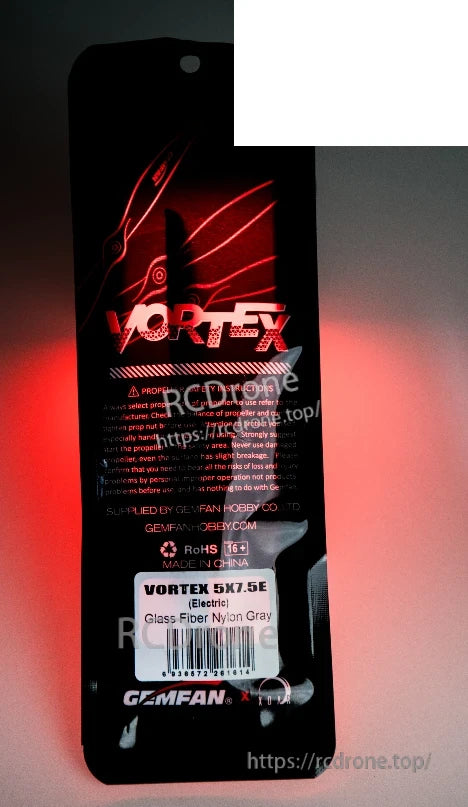

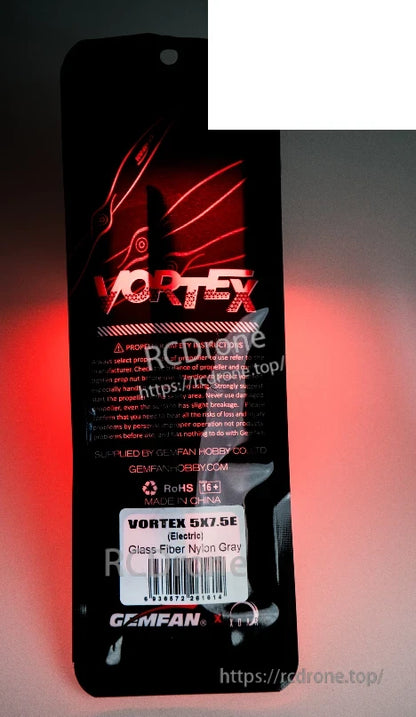

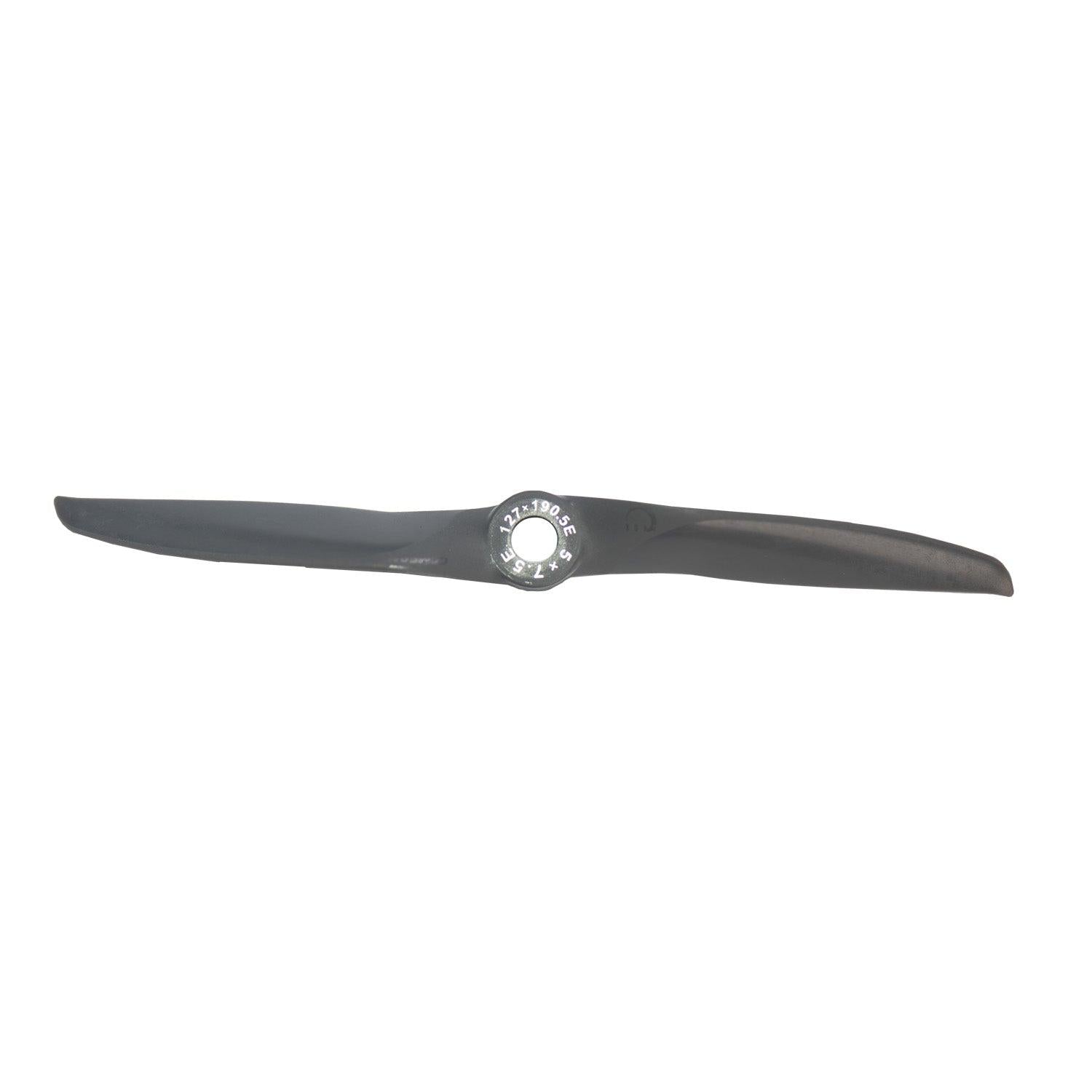

هر کیسه شامل دو پروپ ۵ اینچی از نایلون شیشهای در چرخش CW (E) یا CCW (R) برای ساختهای چند روتوره است.

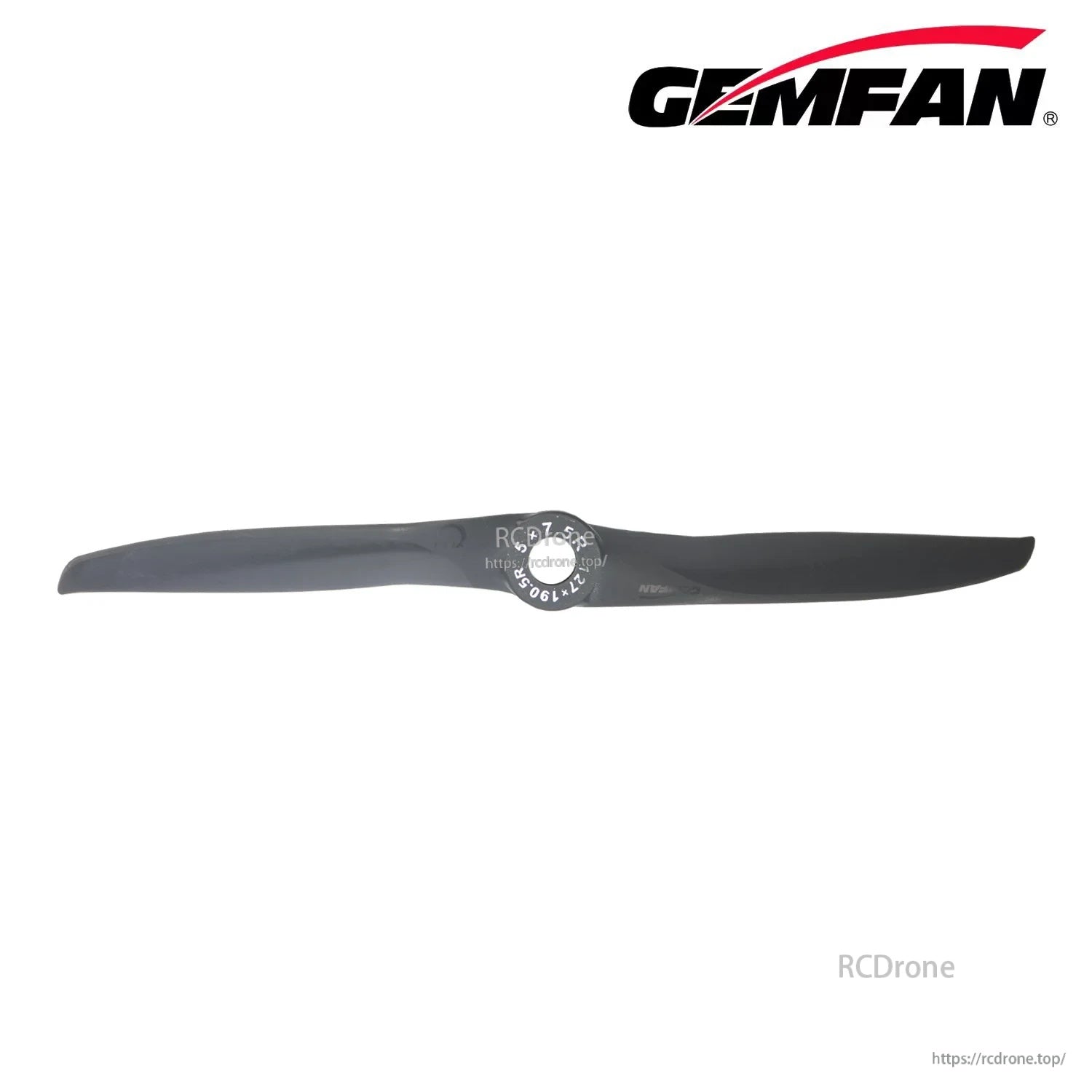

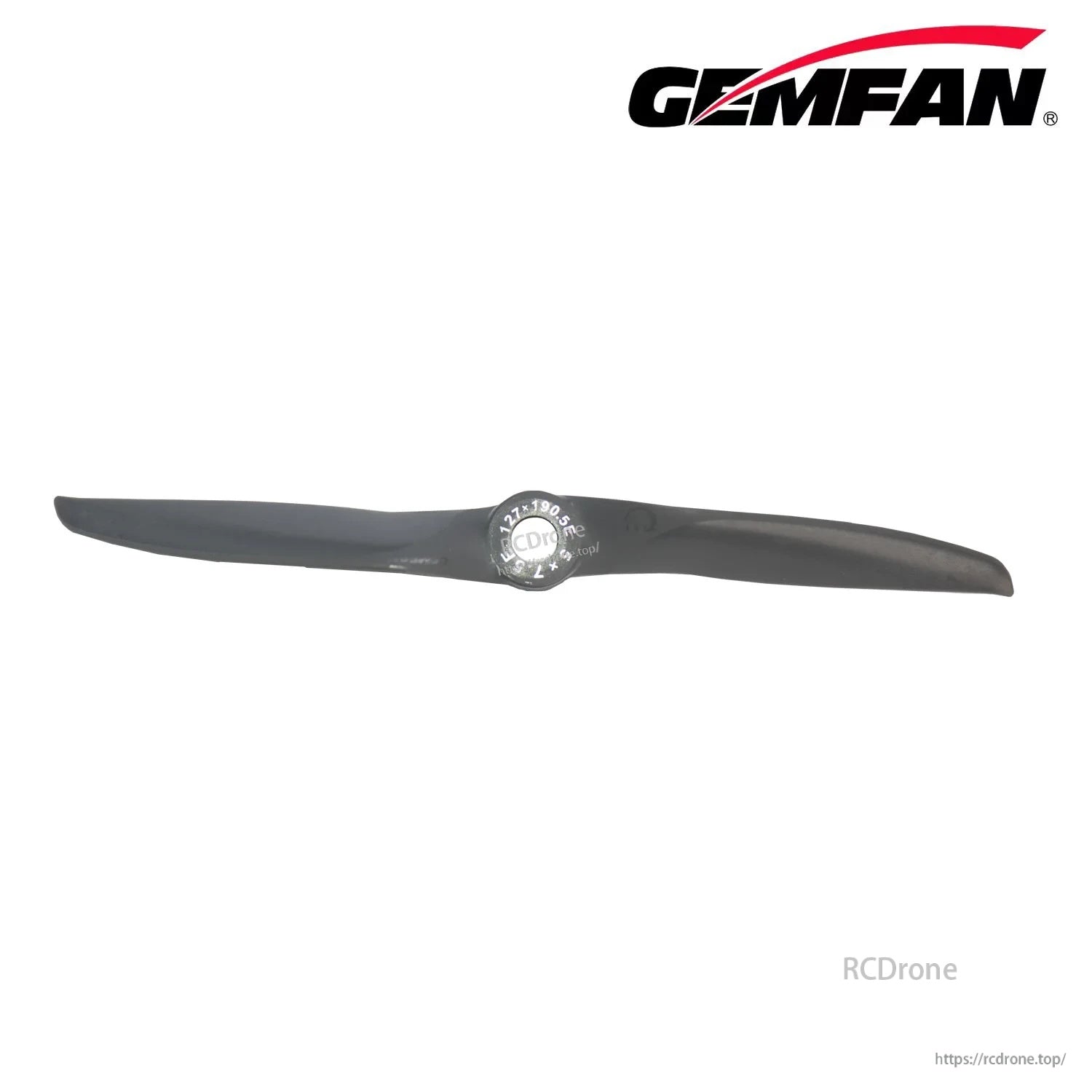

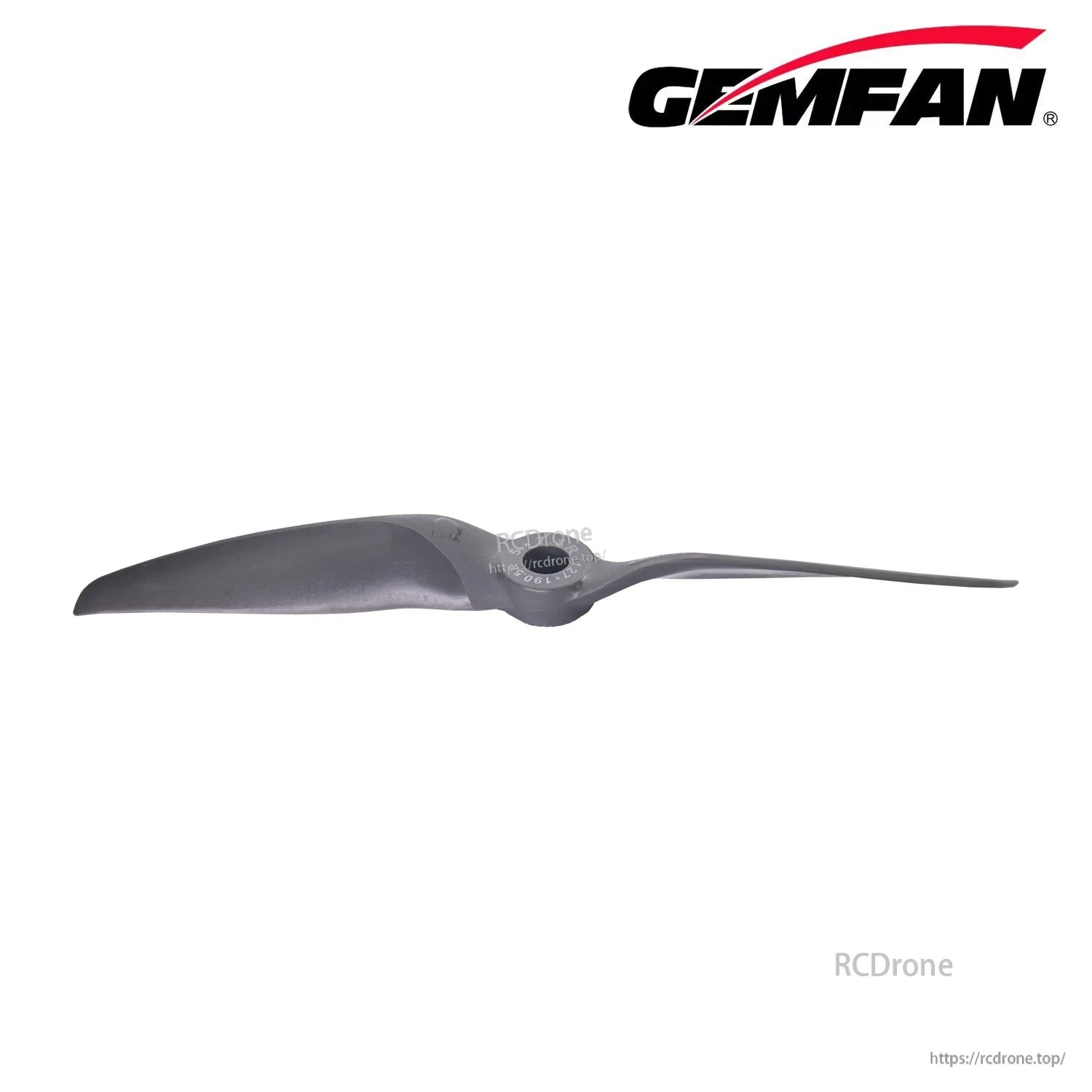

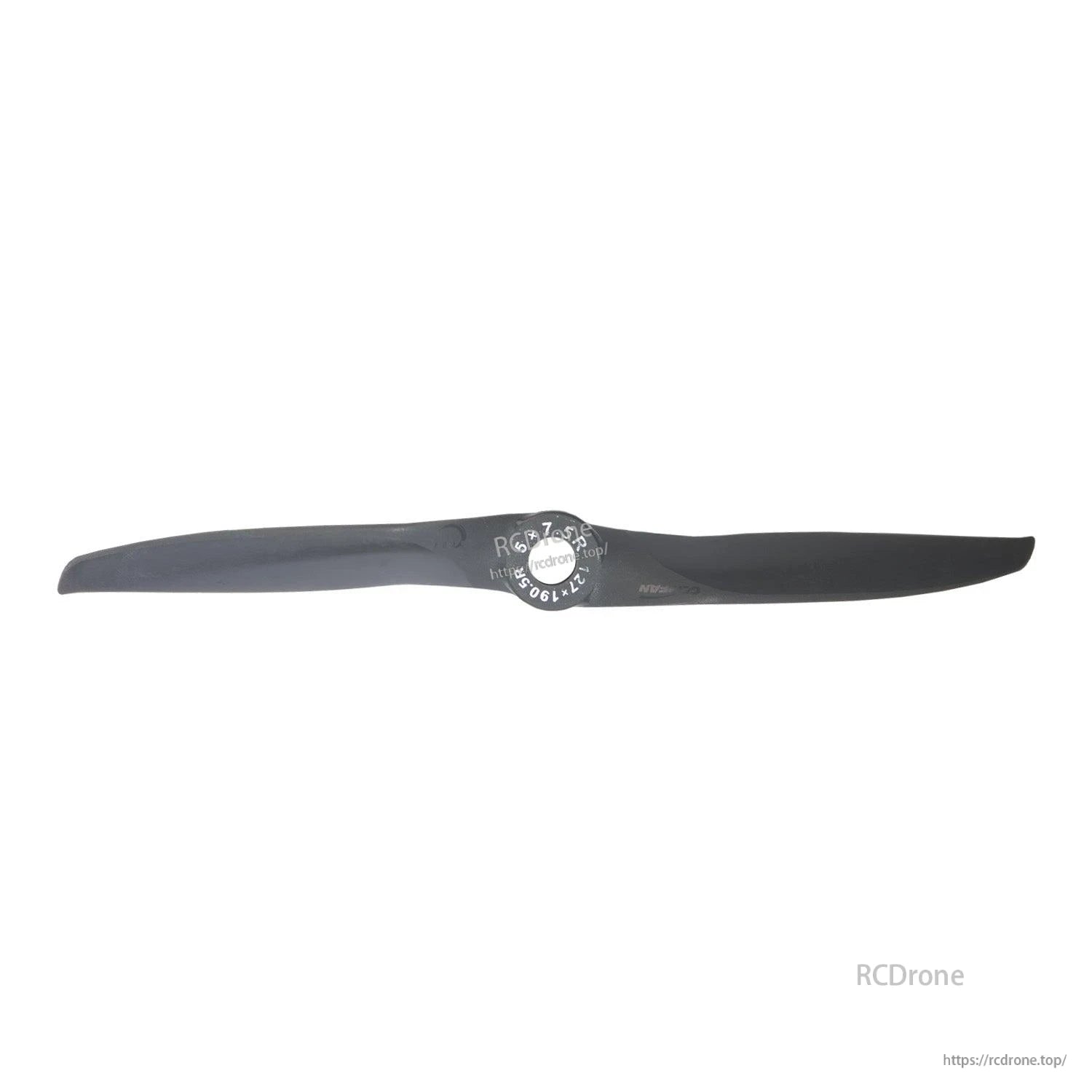

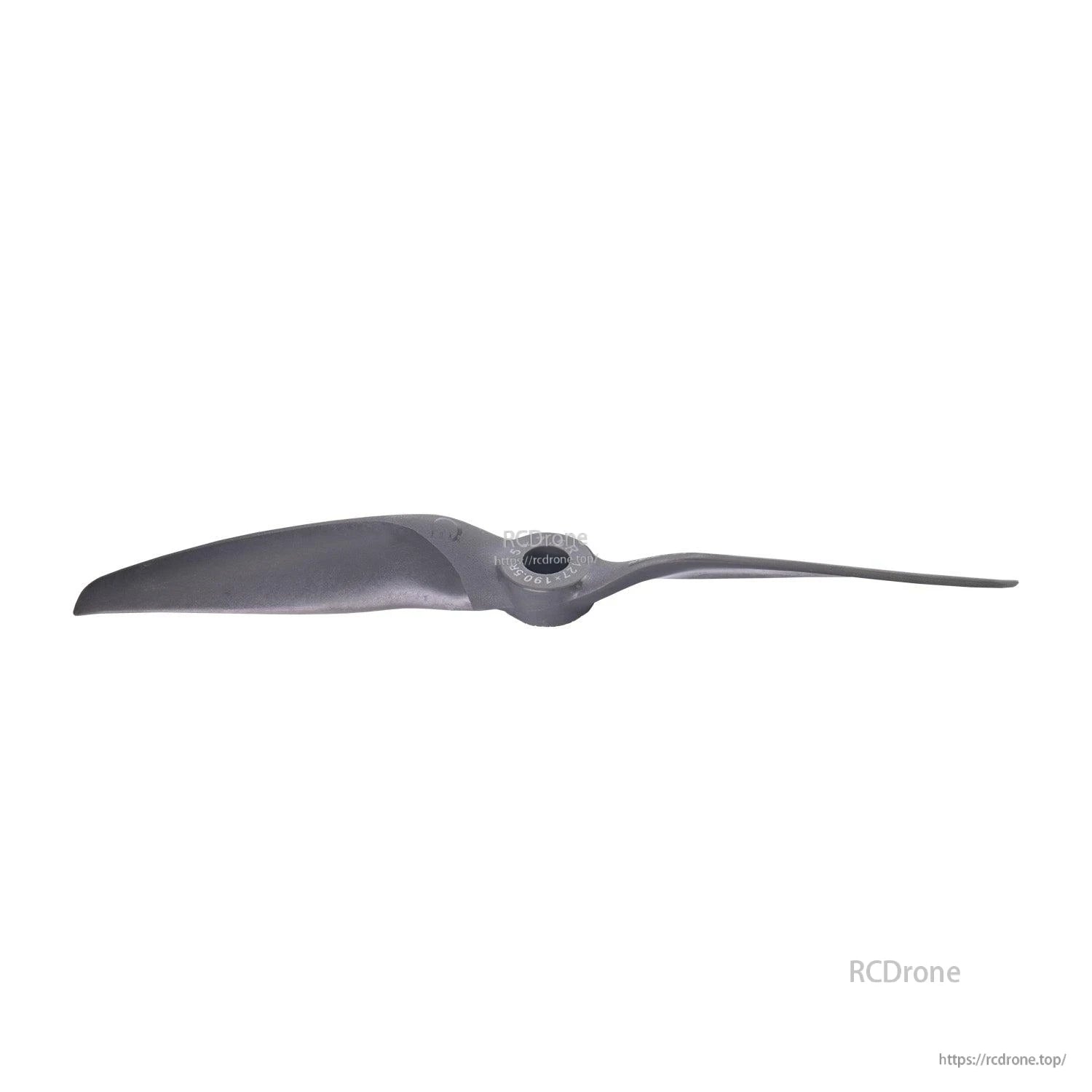

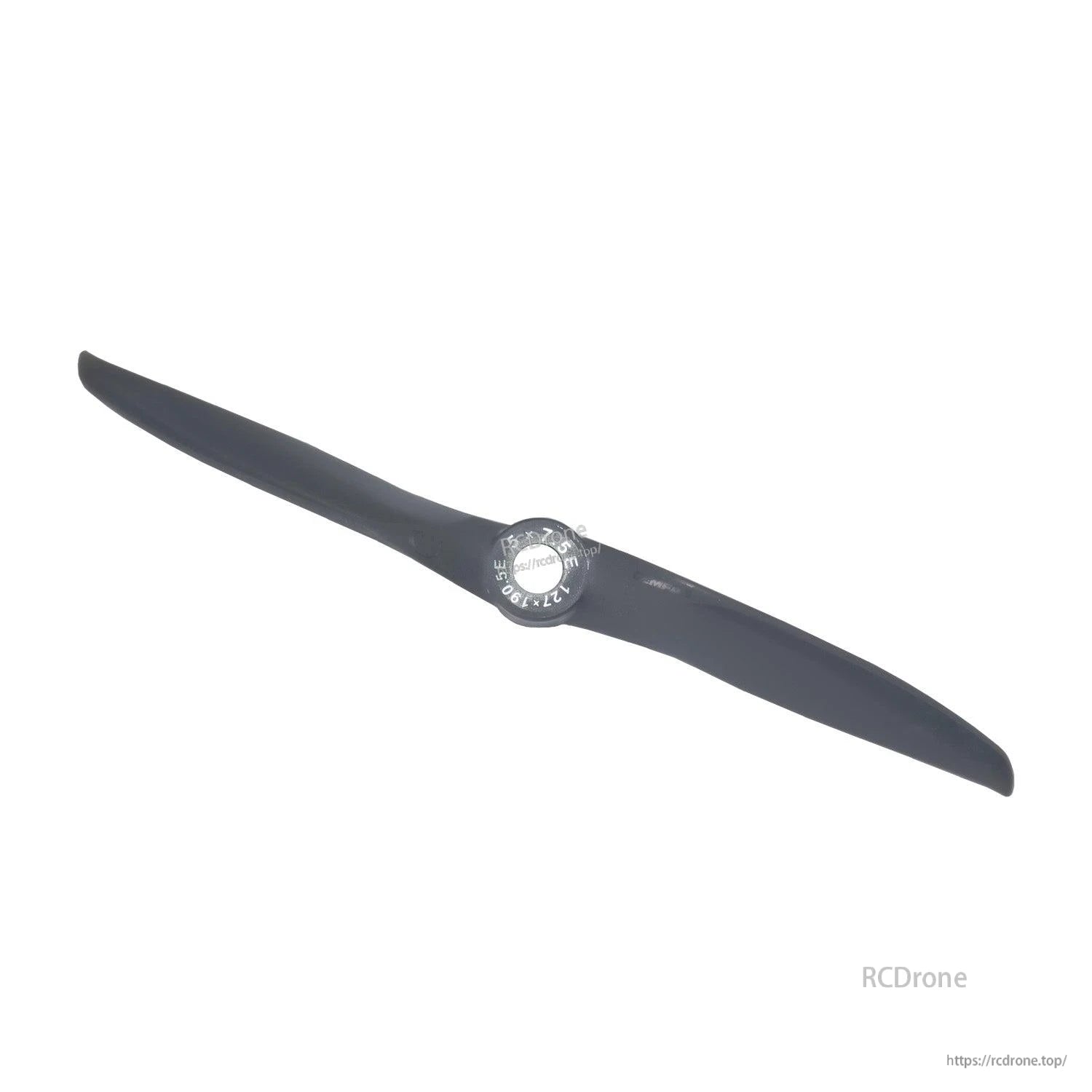

پروفیل مدرن تیغه به گونهای طراحی شده است که نیروی رانش روان و کارآمد و کنترل پایدار در پروازهای چابک را فراهم کند.

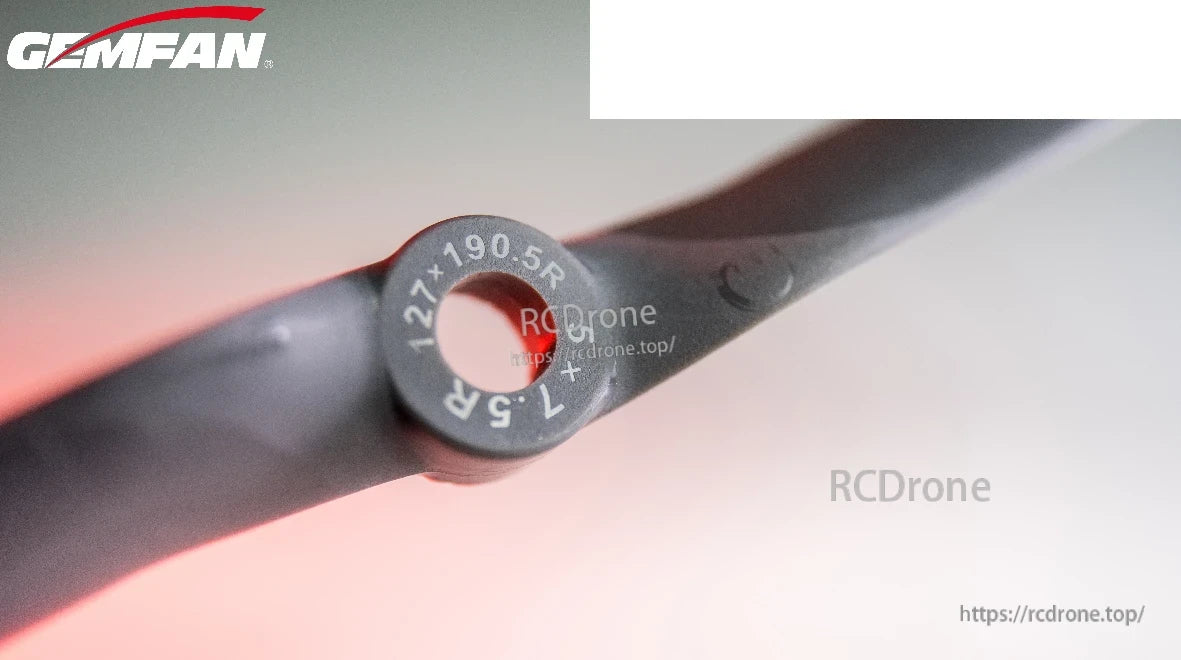

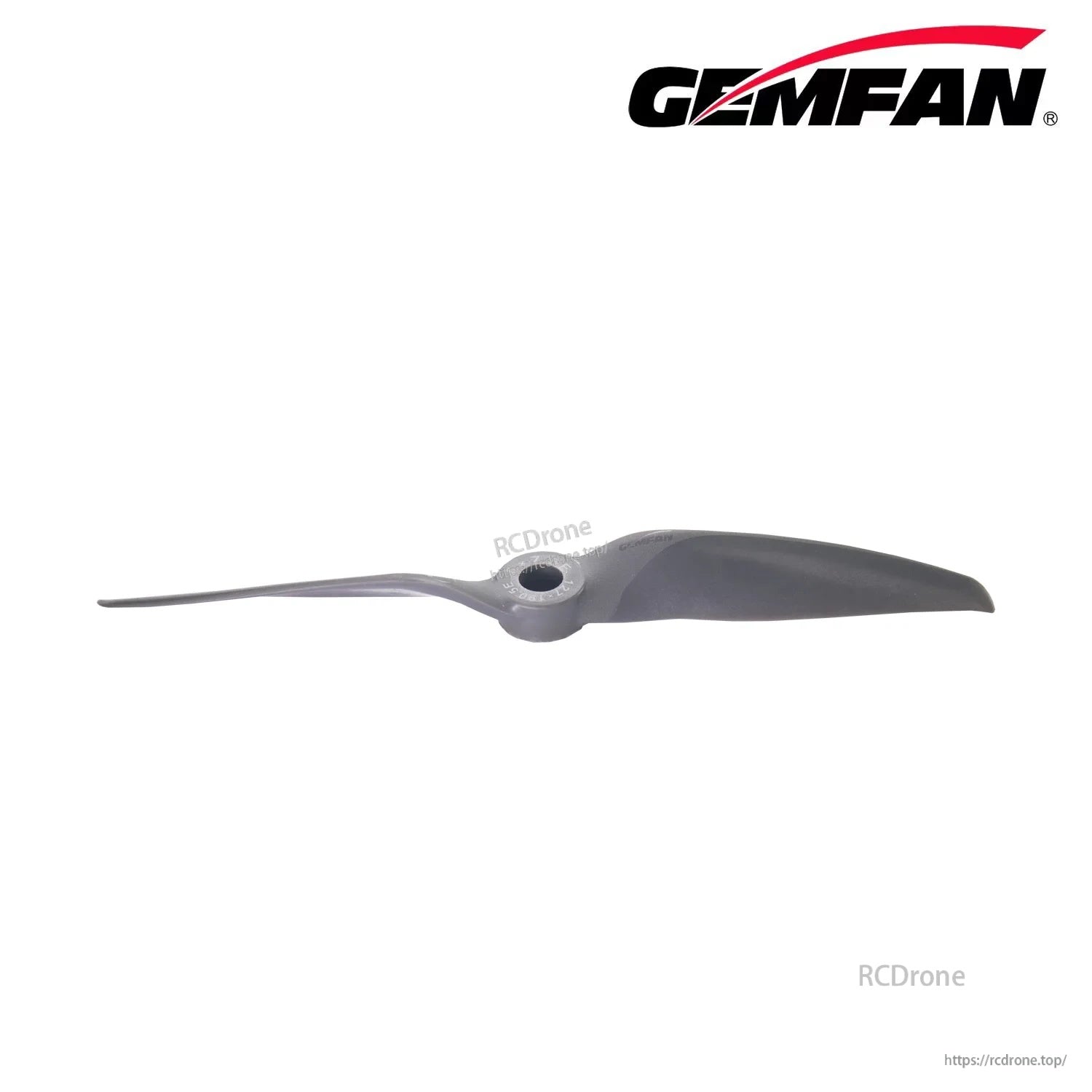

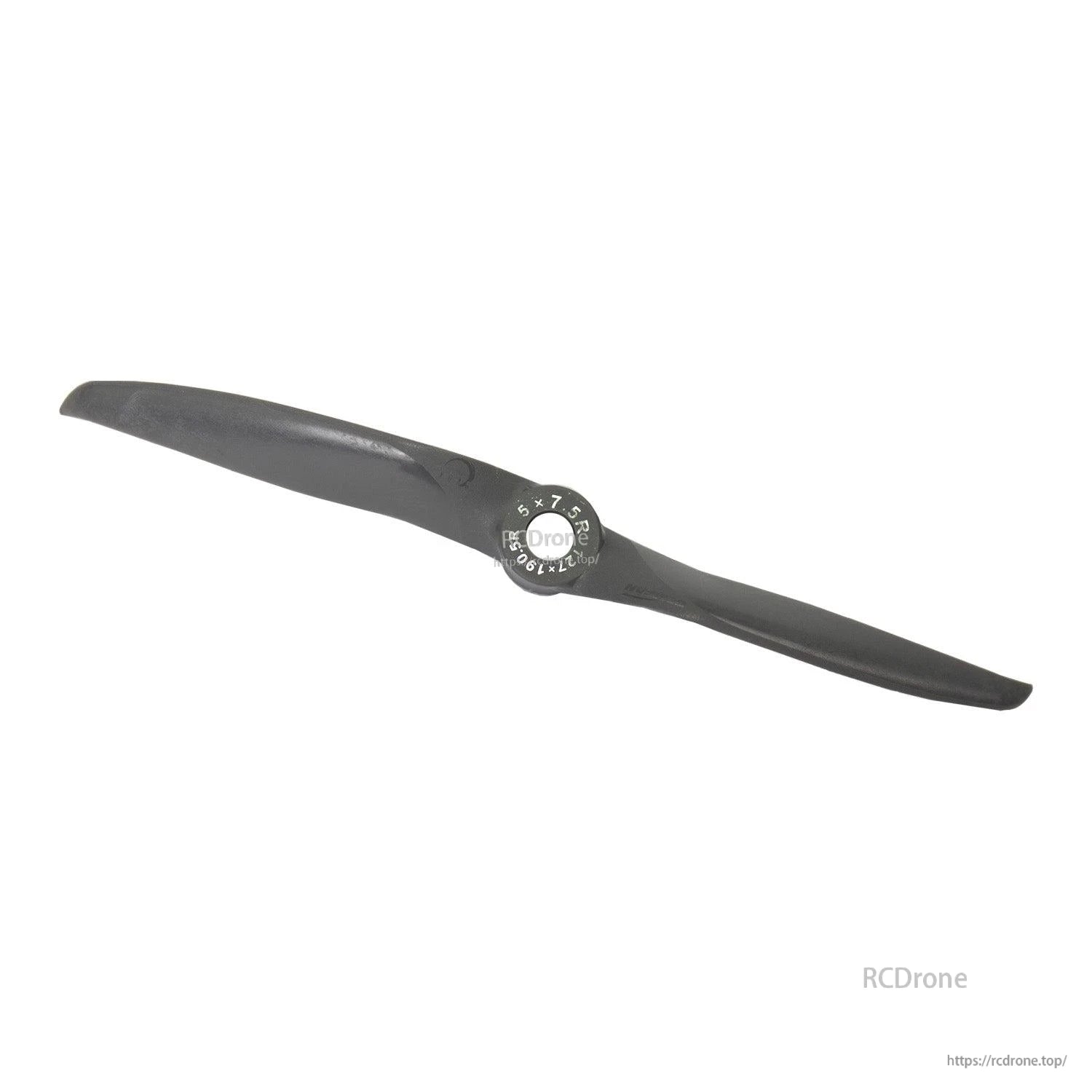

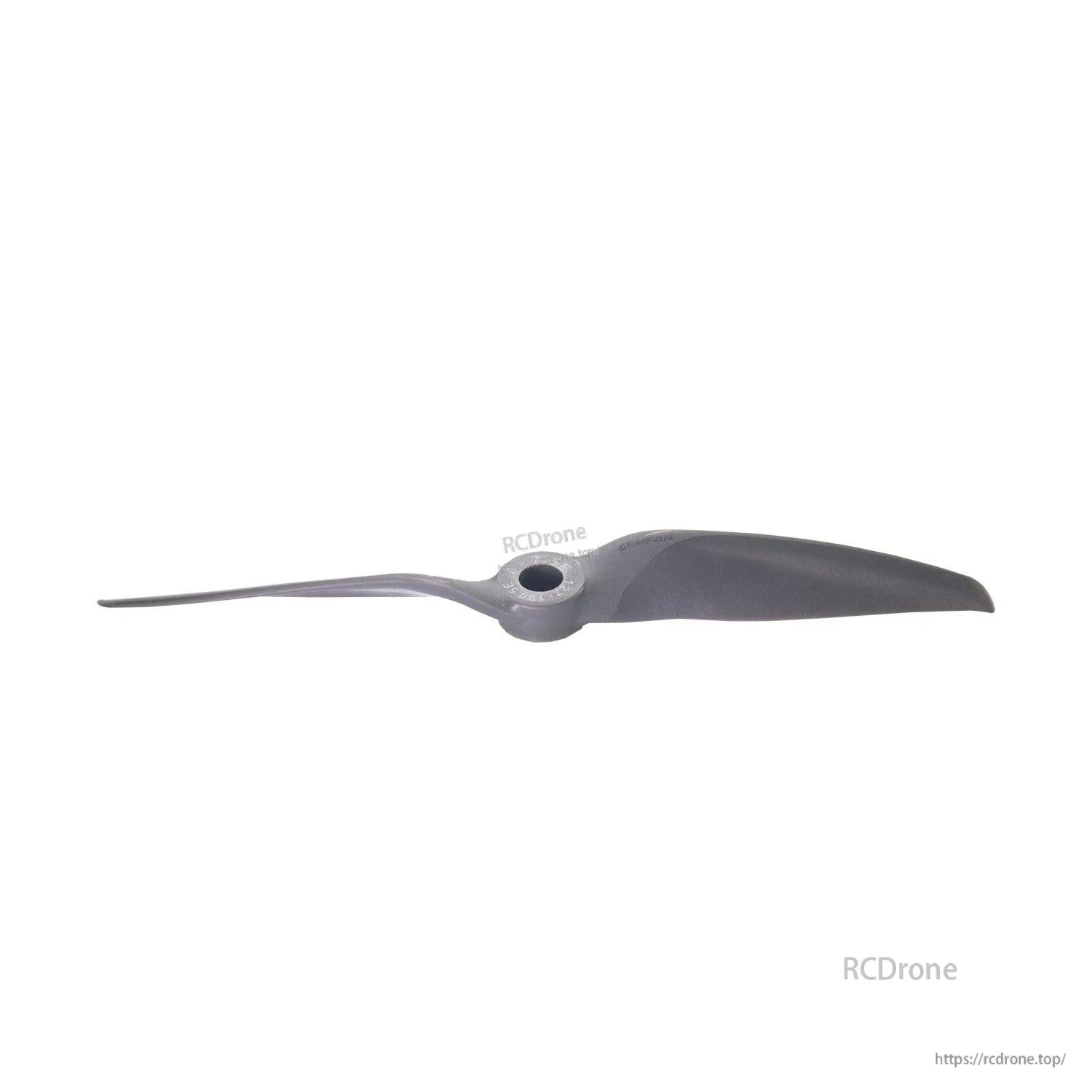

سطح بافتدار هاب به پروپ کمک میکند تا به طور ایمن نشسته و از لغزش در حین عملکرد با گاز بالا جلوگیری کند.
