برنامه‌ریز سروو Flashhobby Smart-03 برای سری سروو Helical، اتصال USB، ورودی ۲ سل/۷.۴ ولت

بررسی اجمالی

برنامه‌نویس سروو Flashhobby Smart-03 یک برنامه‌نویس سروو است که برای سری سروو حلزونی Flash Hobby طراحی شده و از اتصال به کامپیوتر از طریق USB برای تنظیم پارامترها و نوشتن تنظیمات بر روی سروو پشتیبانی می‌کند.

ویژگی‌های کلیدی

• اتصال USB به کامپیوتر (دستگاه دارای پورت USB-C با برچسب "USB" است).
• شاخص نور کار.

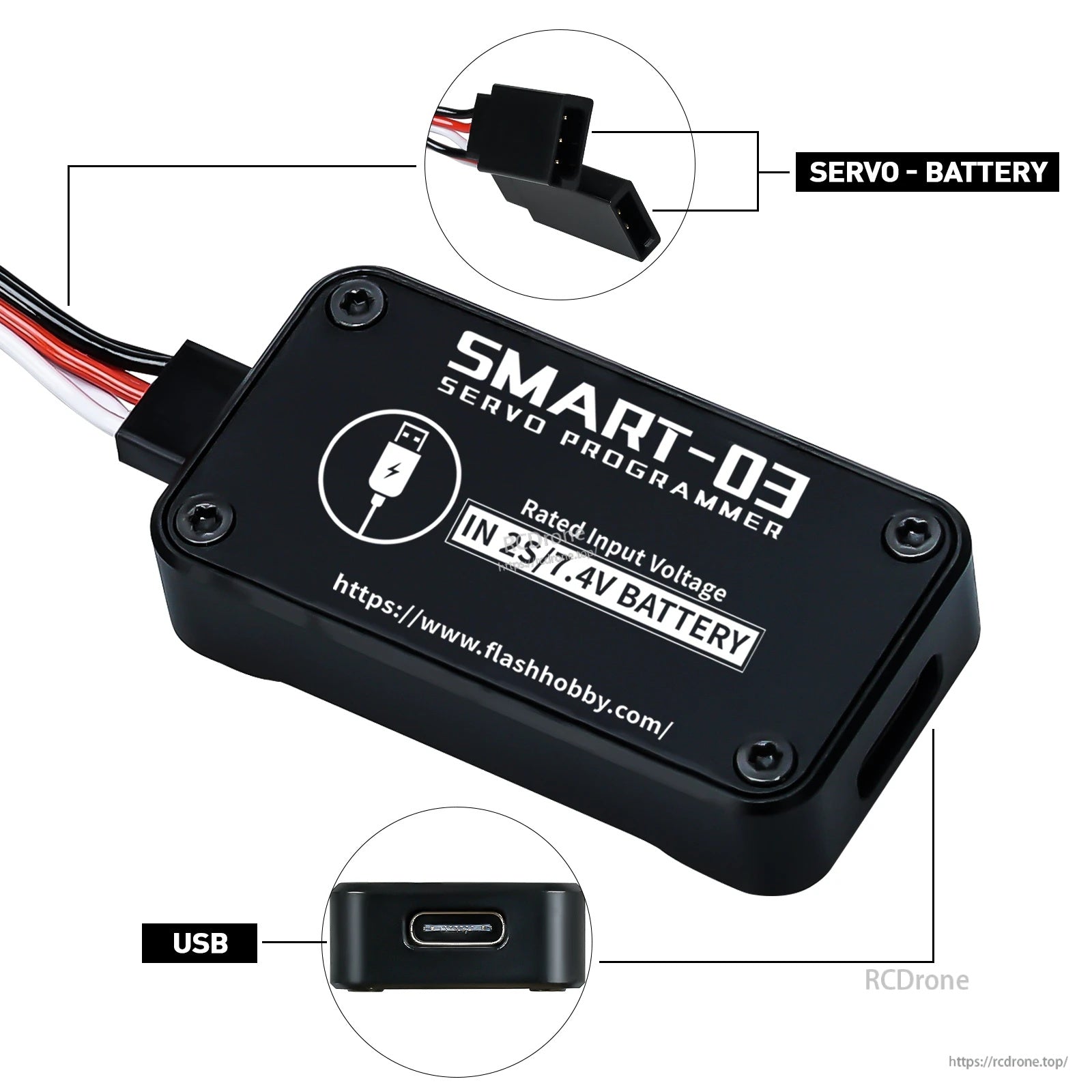

• پشتیبانی از اتصال سروو/باتری (با برچسب "SERVO - BATTERY").
• عملکردهای نرم‌افزار کامپیوتر نشان داده شده: خواندن پارامتر، وارد کردن پارامتر، پارامتر مشتق شده، ذخیره تنظیمات، نوشتن دستگاه.
• منطقه تنظیم انحراف موقعیت زاویه سروو برای PWM پایین / PWM MDN / PWM بالا.
• سوئیچینگ سریع حالت بین سیگنال کنترل دیجیتال عادی و حالت‌های کنترل از راه دور اصلی (نام حالت را انتخاب کنید، سپس از نوشتن دستگاه استفاده کنید).

مشخصات

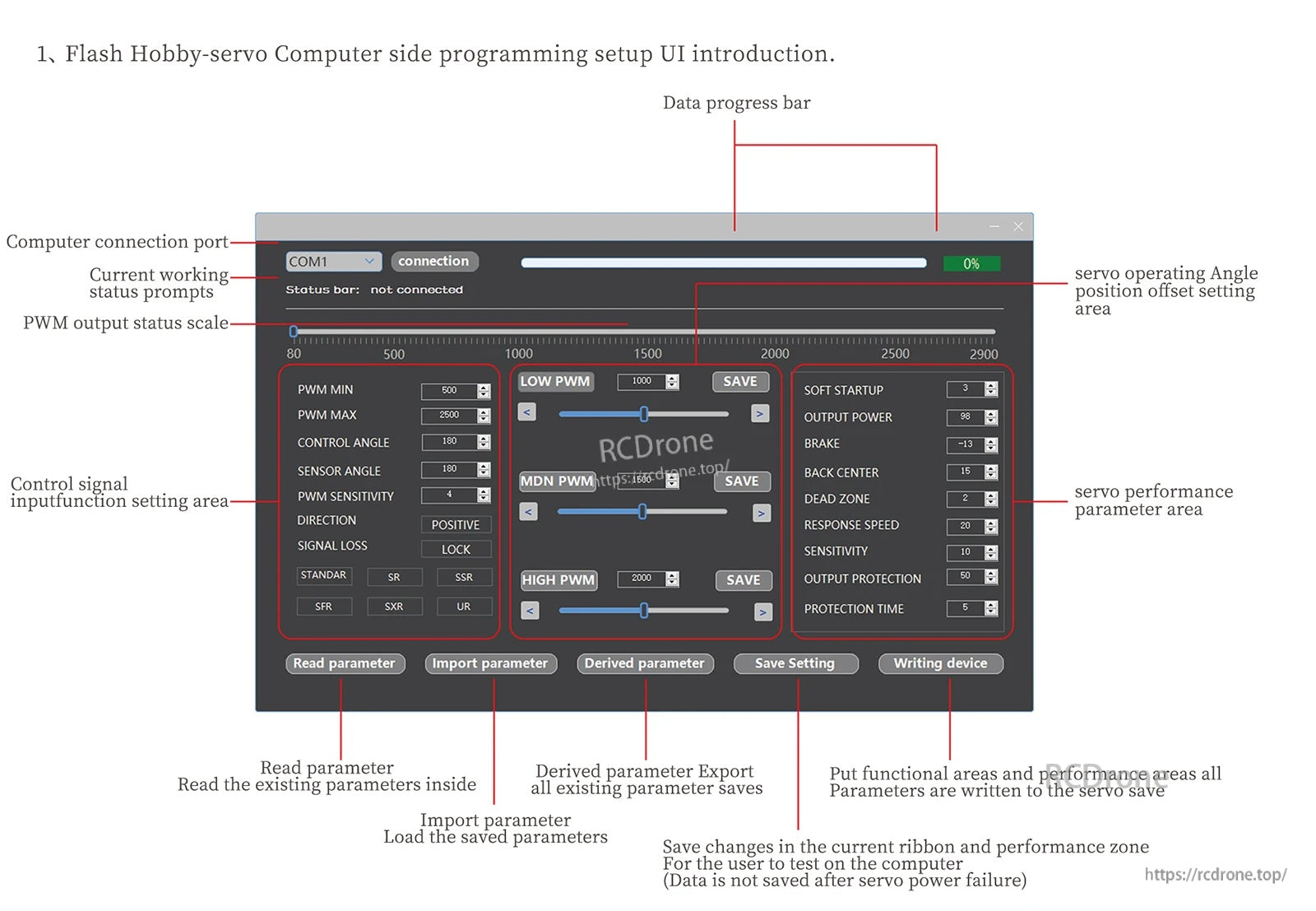

رابط کاربری نرم‌افزار کامپیوتر (فیلدهای قابل مشاهده & دکمه‌ها)

• پورت اتصال کامپیوتر (انتخاب COM) و دکمه "اتصال"; نوار وضعیت وضعیت کاری فعلی را نشان می‌دهد.
• نوار پیشرفت داده.
• مقیاس وضعیت خروجی PWM.
• فیلدهای تنظیم عملکرد ورودی سیگنال کنترل نشان داده شده: PWM MIN، PWM MAX، زاویه کنترل، زاویه سنسور، حساسیت PWM، جهت، از دست دادن سیگنال، به علاوه دکمه‌های حالت: STANDAR، SR، SSR، SFR، SXR، UR.
• فیلدهای تنظیم جابجایی موقعیت زاویه کارکرد سروو: LOW PWM، MDN PWM، HIGH PWM (هر کدام با یک نوار لغزنده و یک دکمه SAVE).
• مناطق پارامتر عملکرد سروو نشان داده شده: راه‌اندازی نرم، توان خروجی، ترمز، مرکز بازگشت، ناحیه مرده، سرعت پاسخ، حساسیت، حفاظت خروجی، زمان حفاظت.
• دکمه‌های پایین نشان داده شده: خواندن پارامتر، وارد کردن پارامتر، پارامتر مشتق شده، ذخیره تنظیمات، نوشتن دستگاه.

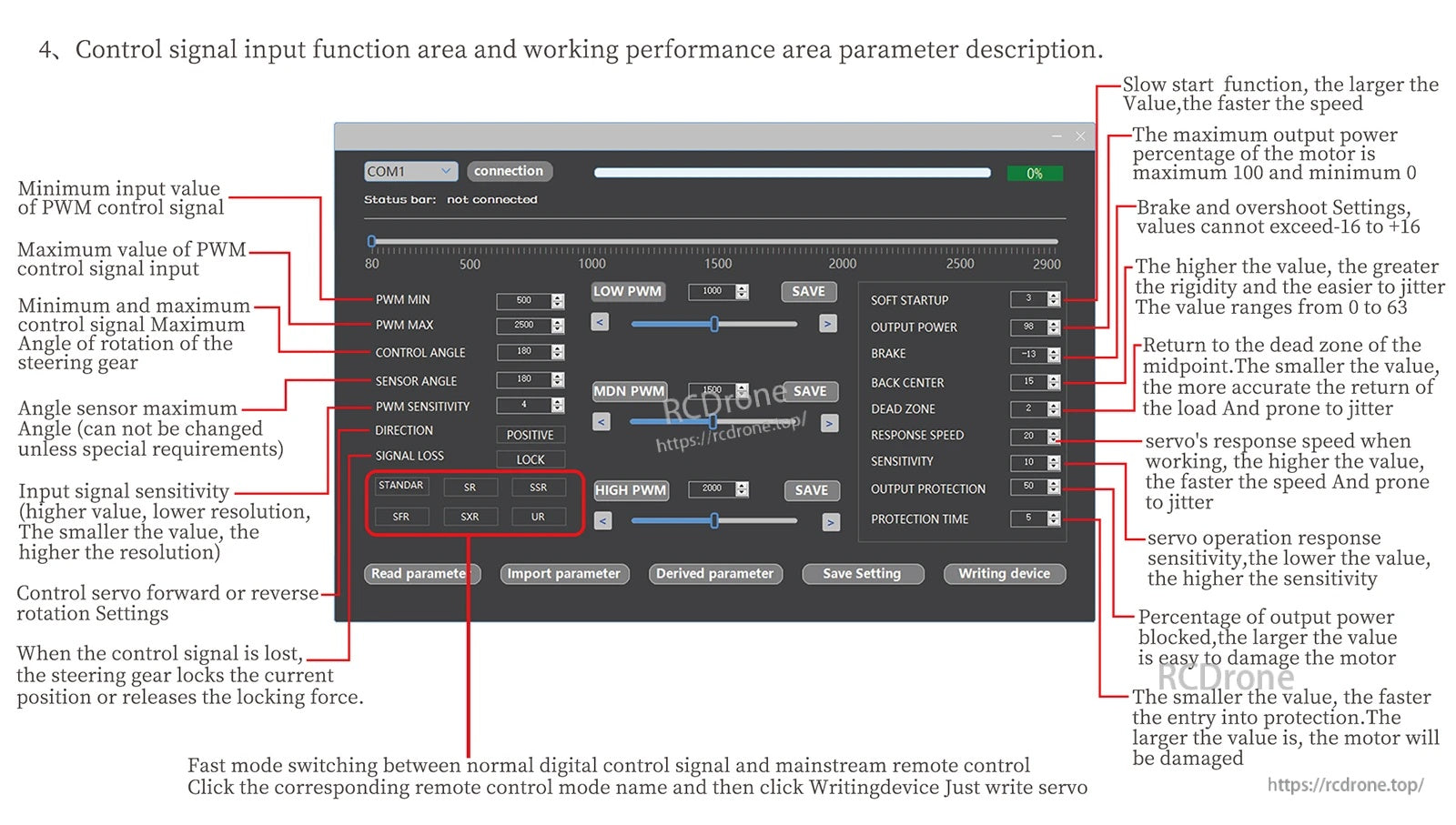

یادداشت‌های پارامتر (توضیحات قابل مشاهده)

• راه‌اندازی نرم: عملکرد شروع آهسته؛ هرچه مقدار بزرگتر باشد، سرعت بیشتر است.
• توان خروجی: حداکثر درصد توان خروجی موتور (حداکثر 100، حداقل 0).
• ترمز: تنظیمات ترمز و اضافه‌برداری؛ مقادیر نمی‌توانند از -16 تا +16 تجاوز کنند.
• یادداشت تنظیم سفتی: هرچه مقدار بالاتر باشد، سفتی بیشتر و لرزش آسان‌تر است؛ دامنه مقدار 0 تا 63.
• ناحیه مرده: بازگشت به ناحیه مرده نقطه میانی؛ مقدار کوچکتر بازگشت دقیق‌تری از بار را فراهم می‌کند و مستعد لرزش است.
• سرعت پاسخ: مقدار بالاتر سرعت بیشتری را فراهم می‌کند و مستعد نوسان است.
• حساسیت: مقدار پایین‌تر حساسیت بالاتری را فراهم می‌کند.
• یادداشت حفاظت خروجی: "درصدی از توان خروجی مسدود شده"; مقدار بزرگ‌تر به راحتی می‌تواند موتور را آسیب بزند.
• یادداشت زمان حفاظت: مقدار کوچک‌تر سریع‌تر وارد حفاظت می‌شود؛ مقدار بزرگ‌تر ممکن است به موتور آسیب بزند.
• حداقل PWM: حداقل مقدار ورودی سیگنال کنترل PWM.
• حداکثر PWM: حداکثر مقدار ورودی سیگنال کنترل PWM.
• زاویه کنترل: حداکثر زاویه چرخش دنده فرمان.
• زاویه سنسور: حداکثر زاویه سنسور (قابل تغییر نیست مگر در صورت نیازهای خاص).
• حساسیت PWM: مقدار بالاتر = وضوح پایین‌تر؛ مقدار کوچک‌تر = وضوح بالاتر.
• جهت: تنظیم چرخش به جلو یا معکوس.
• از دست دادن سیگنال: زمانی که سیگنال کنترل از دست می‌رود، دنده فرمان موقعیت فعلی را قفل می‌کند یا نیروی قفل را آزاد می‌کند.

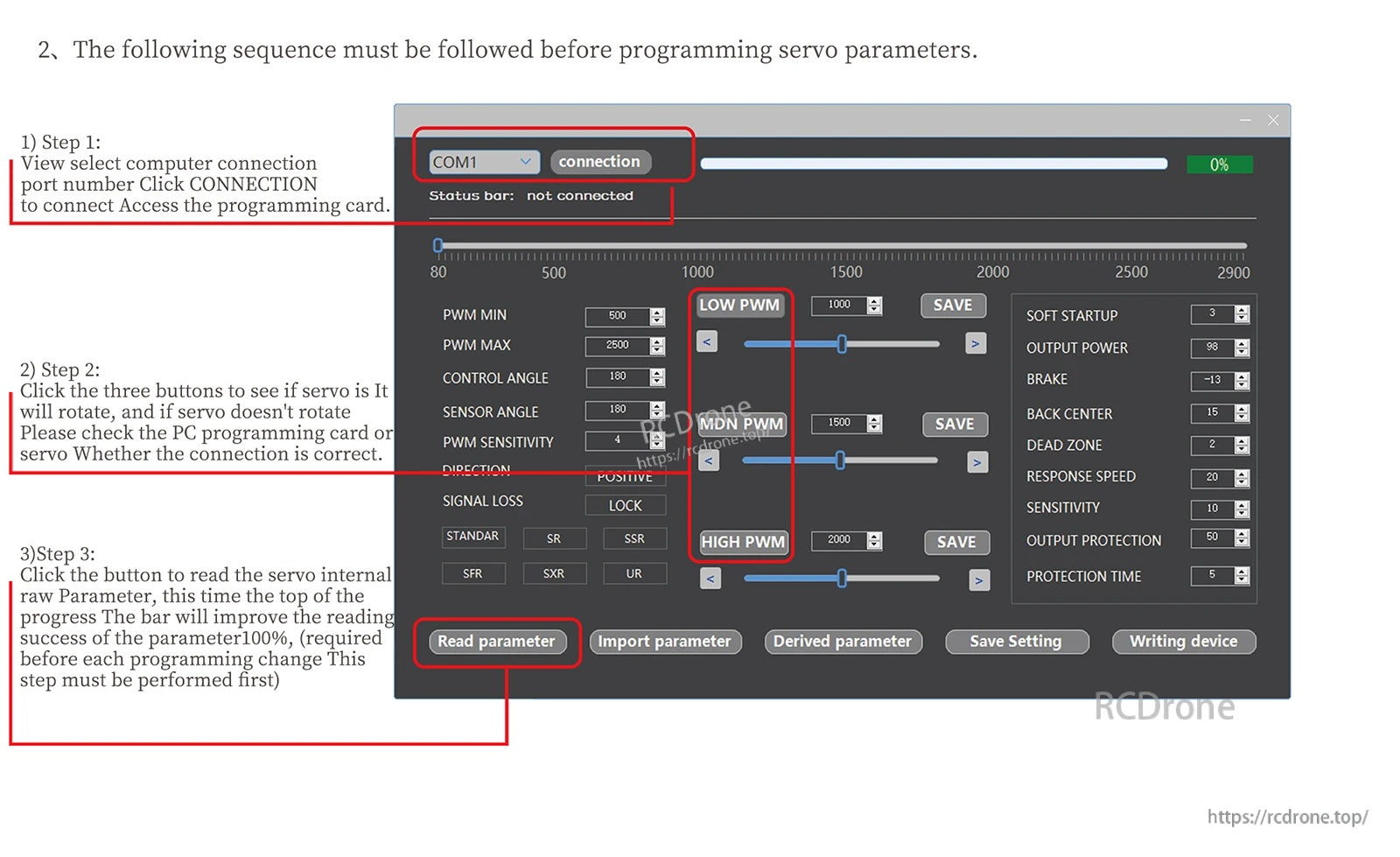

ترتیب برنامه‌نویسی (دستورالعمل‌های قابل مشاهده)

• مرحله 1: شماره پورت اتصال کامپیوتر را انتخاب کرده و روی CONNECTION کلیک کنید تا به کارت برنامه‌نویسی متصل شوید و به آن دسترسی پیدا کنید.
• مرحله 2: روی سه دکمه کلیک کنید تا بررسی کنید که آیا سروو می‌چرخد؛ اگر نمی‌چرخد، بررسی کنید که آیا اتصال کارت برنامه‌نویسی PC و سروو صحیح است.
• مرحله 3: روی Read parameter کلیک کنید تا پارامتر خام داخلی سروو را بخوانید. نوار پیشرفت در بالای صفحه موفقیت خواندن را به 100% افزایش می‌دهد (این مرحله قبل از هر تغییر برنامه‌نویسی الزامی است؛ این مرحله باید ابتدا انجام شود).

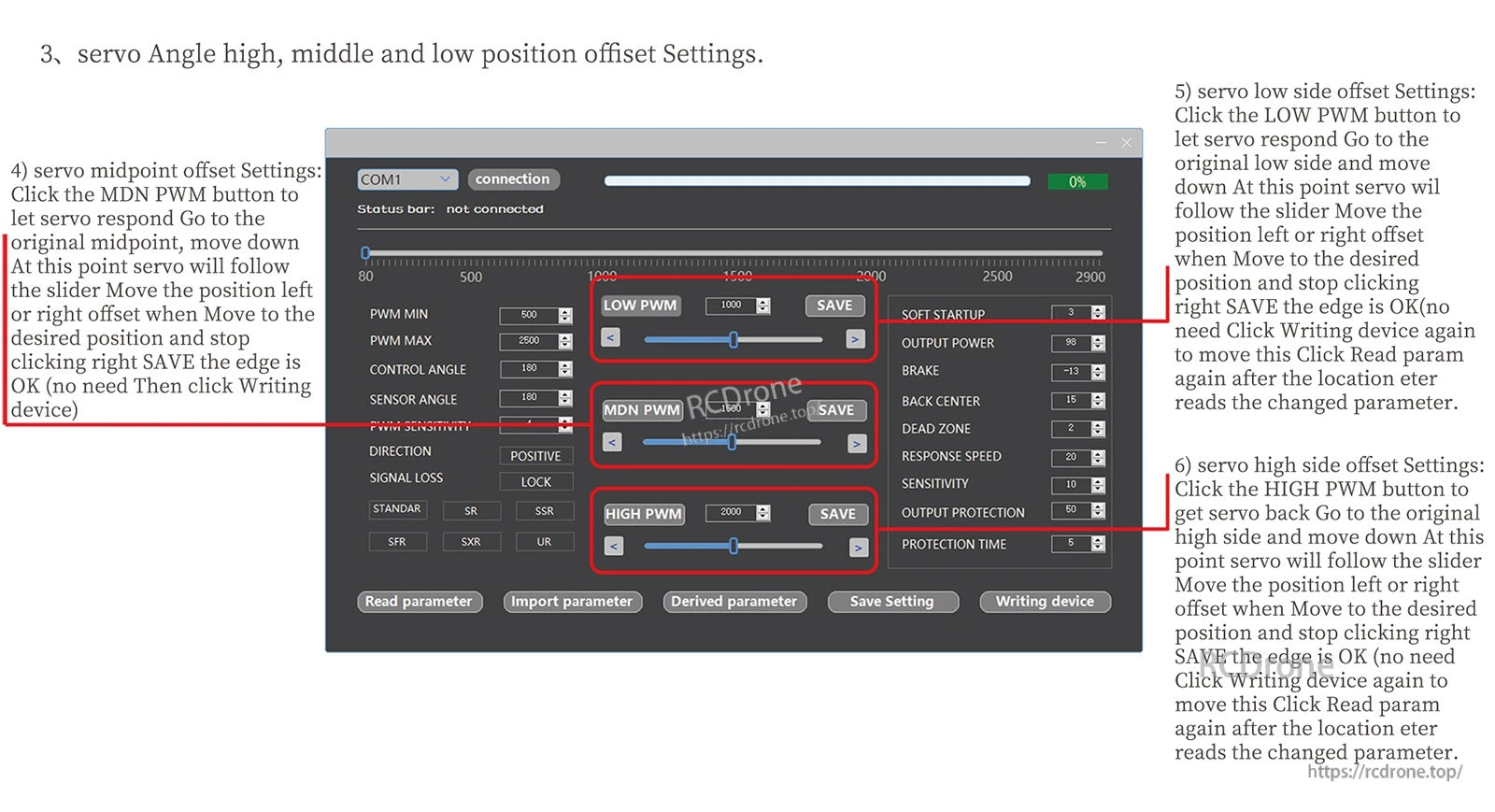

تنظیمات انحراف زاویه (دستورالعمل‌های قابل مشاهده)

• انحراف نقطه میانی: روی MDN PWM کلیک کنید تا سروو پاسخ دهد و به نقطه میانی اصلی برود، سپس با استفاده از نوار لغزنده تنظیم کنید. به چپ یا راست حرکت کنید تا موقعیت مورد نظر را تنظیم کرده و روی SAVE کلیک کنید؛ سپس روی Writing device کلیک کنید (نیازی به کلیک مجدد روی Writing device برای حرکت نیست).
• افزایش جانبی پایین: بر روی LOW PWM کلیک کنید تا سروو پاسخ دهد و به سمت پایین اصلی برود، سپس با استفاده از نوار لغزنده تنظیم کنید. به چپ یا راست حرکت کنید تا موقعیت مورد نظر را تنظیم کنید و بر روی SAVE کلیک کنید (نیازی به کلیک دوباره بر روی Writing device برای حرکت نیست). پس از اینکه مکان پارامتر تغییر یافته را خواند، دوباره بر روی Read parameter کلیک کنید.
• افزایش جانبی بالا: بر روی HIGH PWM کلیک کنید تا سروو پاسخ دهد و به سمت بالا اصلی برود، سپس با استفاده از نوار لغزنده تنظیم کنید. به چپ یا راست حرکت کنید تا موقعیت مورد نظر را تنظیم کنید و بر روی SAVE کلیک کنید (نیازی به کلیک دوباره بر روی Writing device برای حرکت نیست). پس از اینکه مکان پارامتر تغییر یافته را خواند، دوباره بر روی Read parameter کلیک کنید.

چه چیزی شامل می‌شود

• برنامه‌نویس سروو Flashhobby SMART-03
• کابل USB

پشتیبانی

برای کمک در تنظیم یا سوالات مربوط به سازگاری با سری سروو حلزونی، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

جزئیات

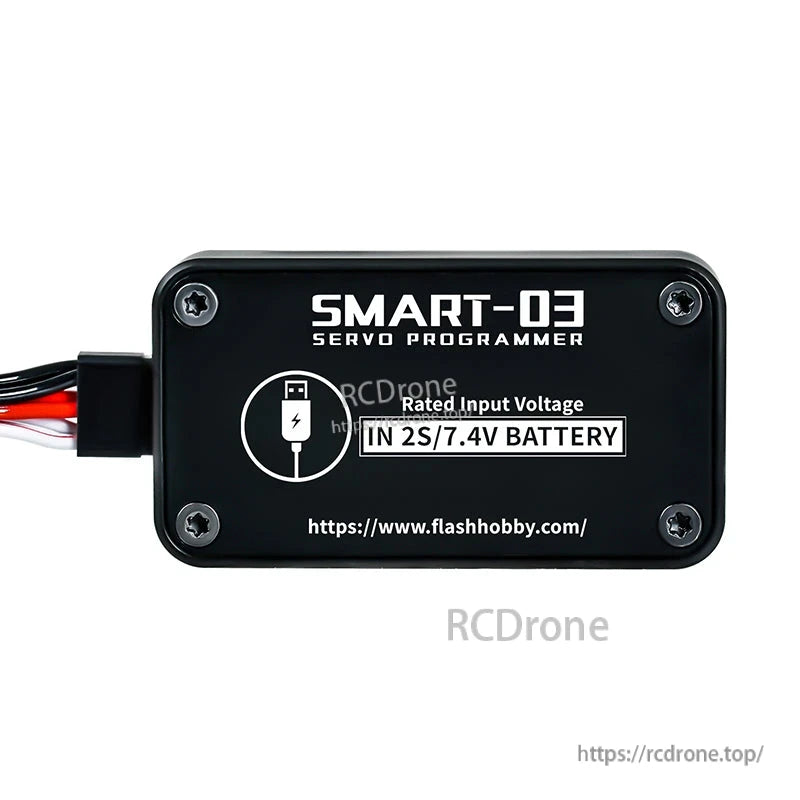

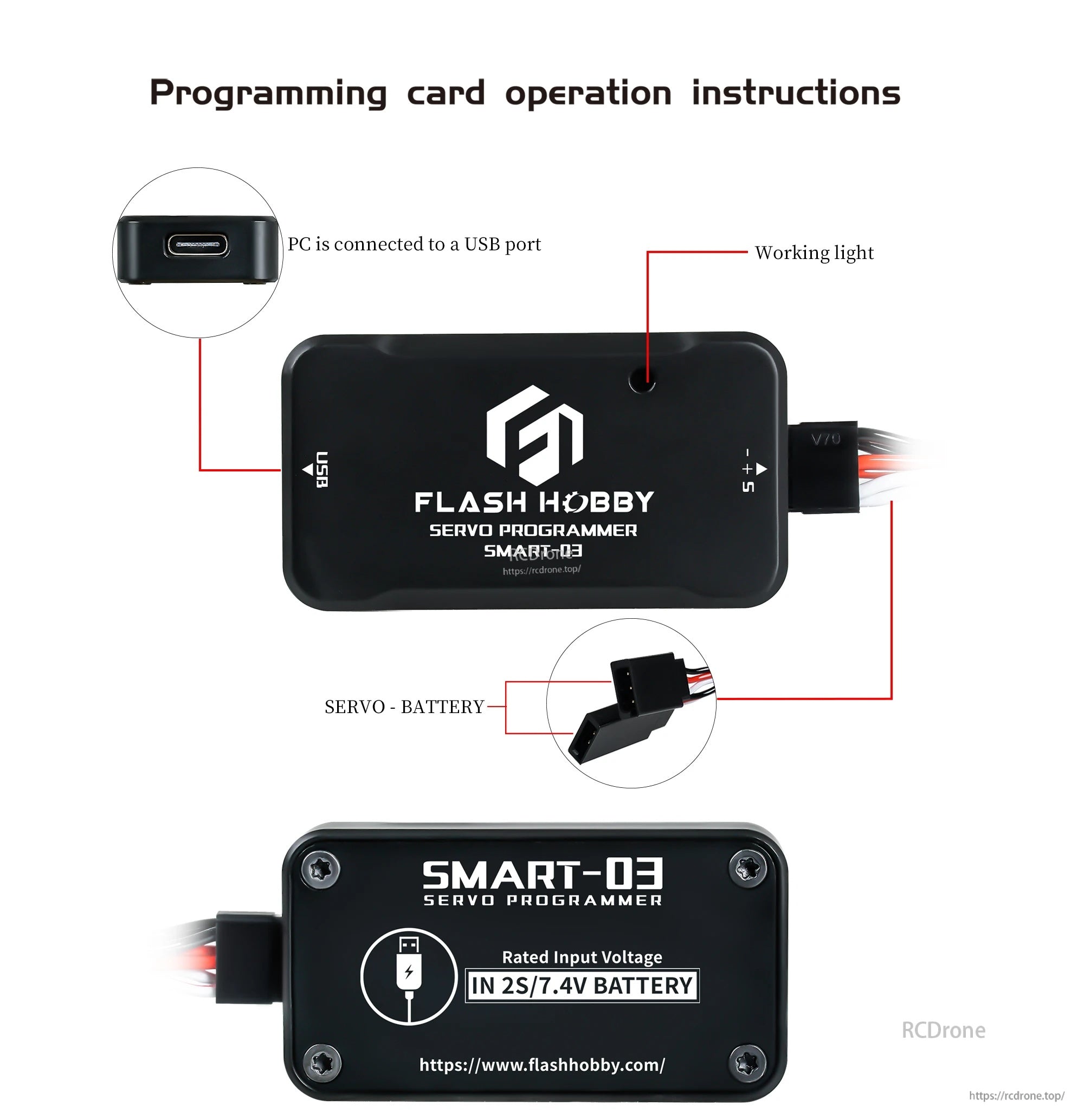

برنامه‌نویس سروو Flashhobby SMART-03 از طریق USB-C متصل می‌شود و شامل یک کابل سروو/باتری است که ورودی آن برای باتری 2S/7.4V تعیین شده است.

نرم‌افزار PC Flashhobby Smart-03 منوهایی برای تنظیم محدودیت‌های PWM، زاویه کنترل، جهت و پارامترهای پاسخ سروو ارائه می‌دهد.

Flashhobby Smart-03 از یک رابط PC با اتصال پورت COM و همچنین کنترل‌های خواندن/ذخیره برای تنظیم محدوده‌های PWM و تنظیمات پاسخ سروو استفاده می‌کند.

نرم‌افزار برنامه‌نویسی Smart-03 به شما این امکان را می‌دهد که نقاط انتهایی PWM، موقعیت‌های مرکز/offset و سایر پارامترهای سروو را قبل از ذخیره‌سازی در دستگاه تنظیم کنید.

نرم‌افزار برنامه‌نویس سروو Smart-03 تنظیمات PWM، زاویه، ناحیه مرده و سرعت پاسخ قابل تنظیمی را برای تنظیم سروو فراهم می‌کند.

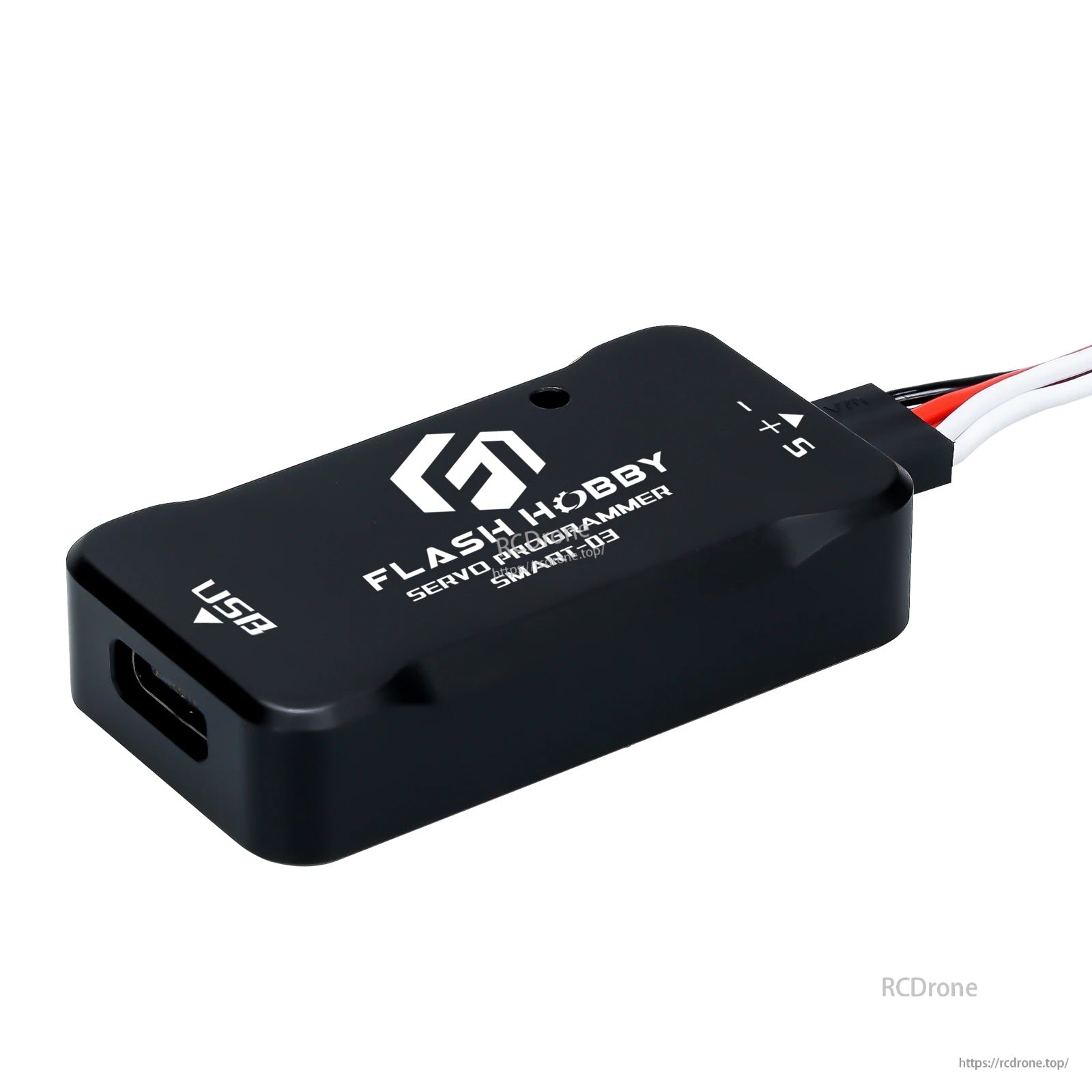

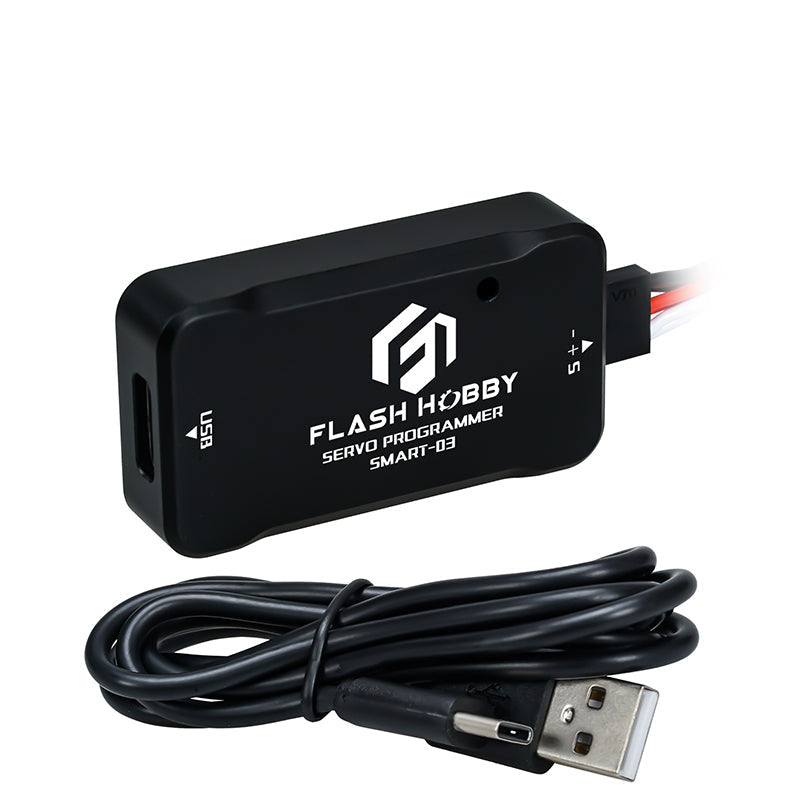

برنامه‌نویس سروو Flashhobby Smart-03 شامل یک ماژول برنامه‌نویسی جمع و جور با اتصال USB-C و یک پورت کابل سروو برای راه‌اندازی سریع است.

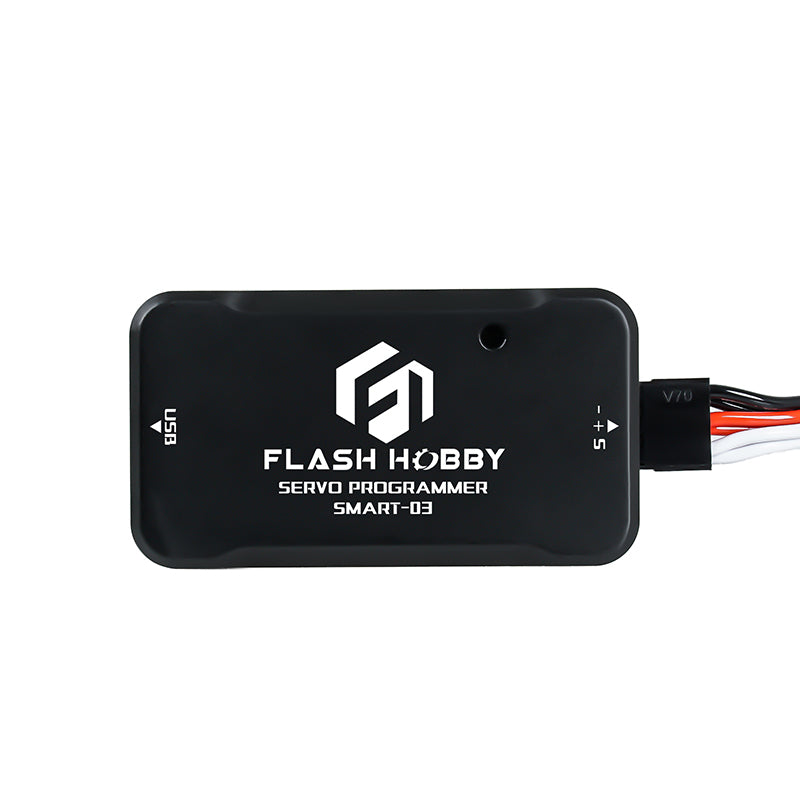

برنامه‌نویس سروو Flashhobby Smart-03 از خروجی S/+/- و اتصال USB به‌طور واضح برای تنظیم ساده سروو استفاده می‌کند.

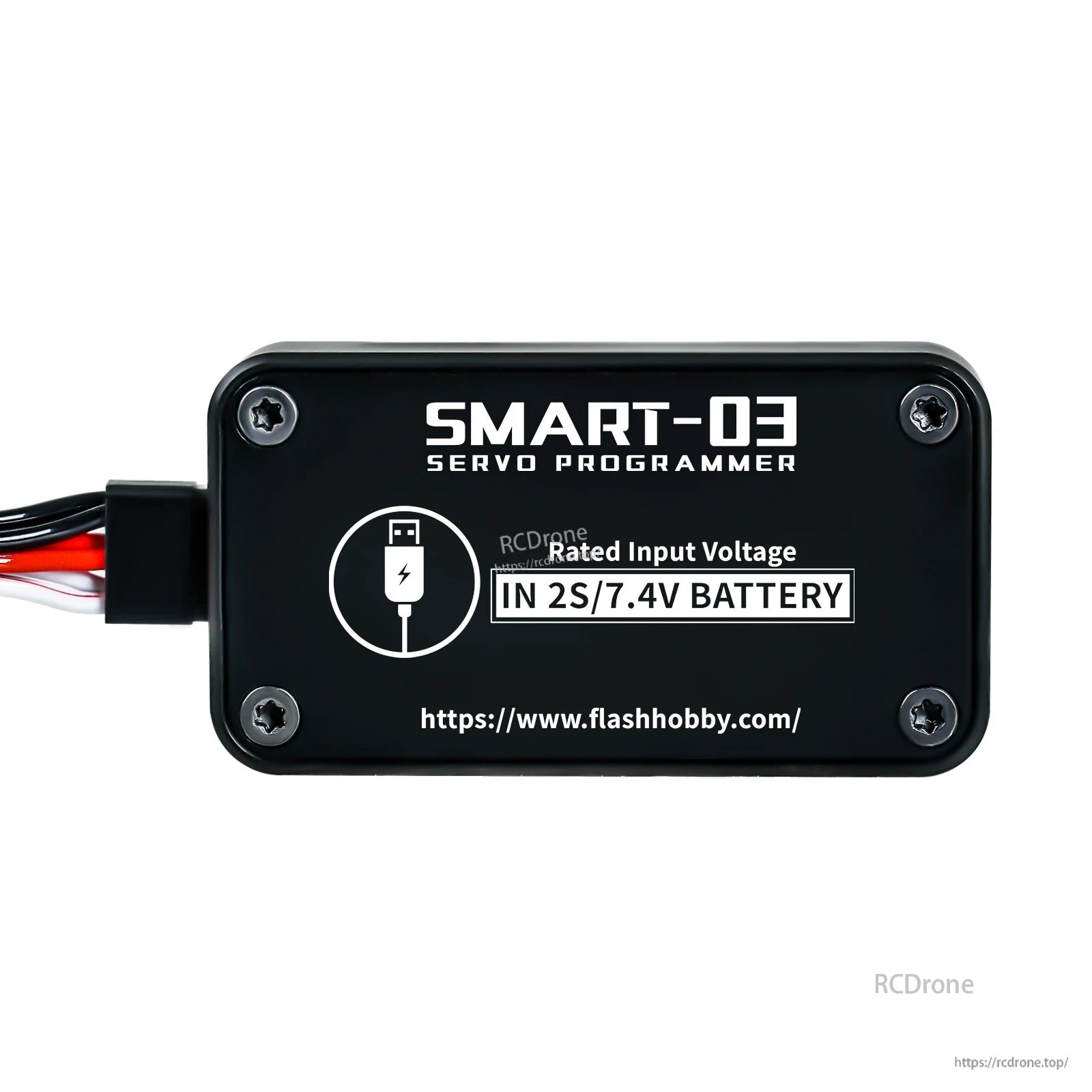

برنامه‌نویس سروو Flashhobby Smart-03 برای ورودی باتری 2S/7.4V برچسب‌گذاری شده است تا در حین برنامه‌نویسی سروو، تنظیمات شما را تأمین کند.

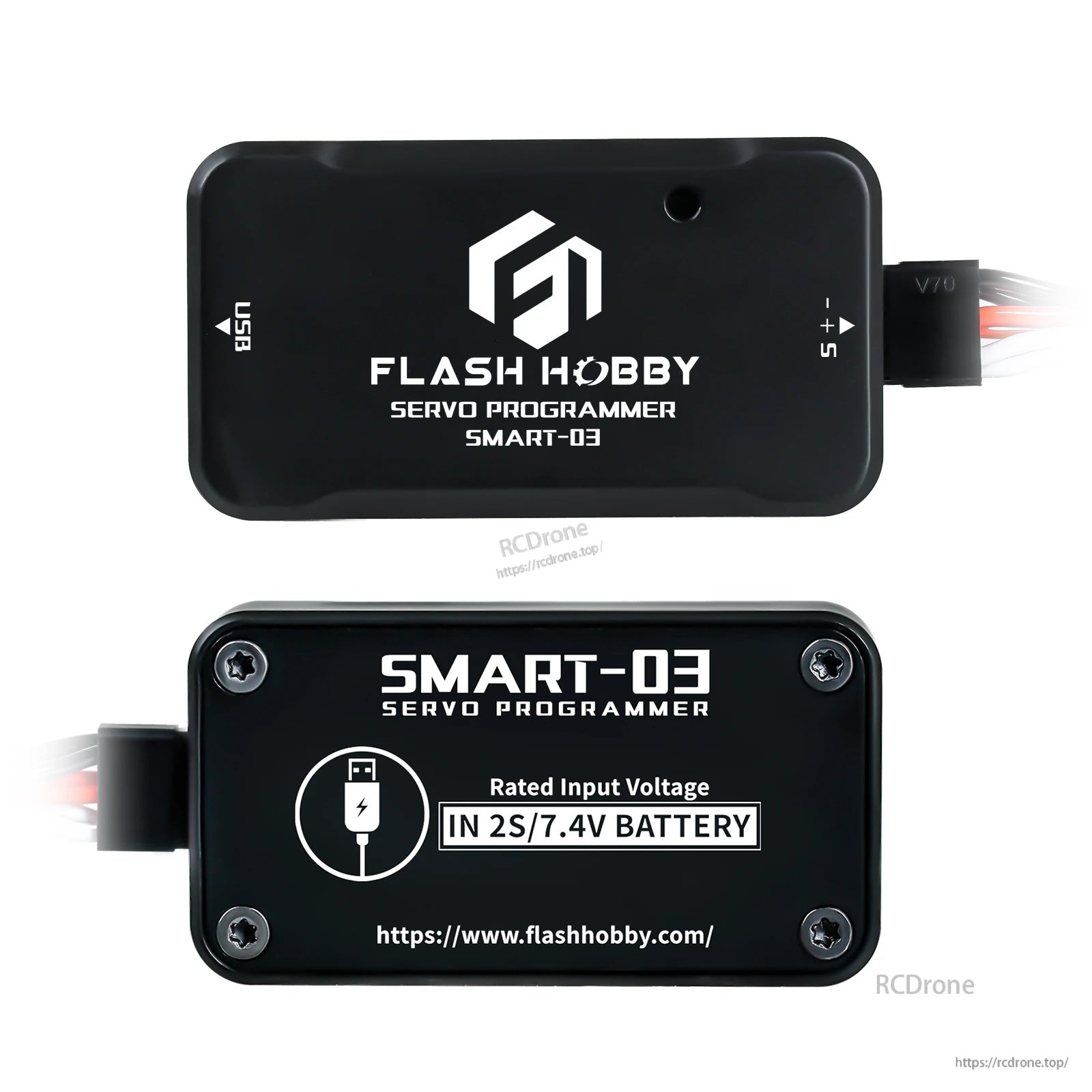

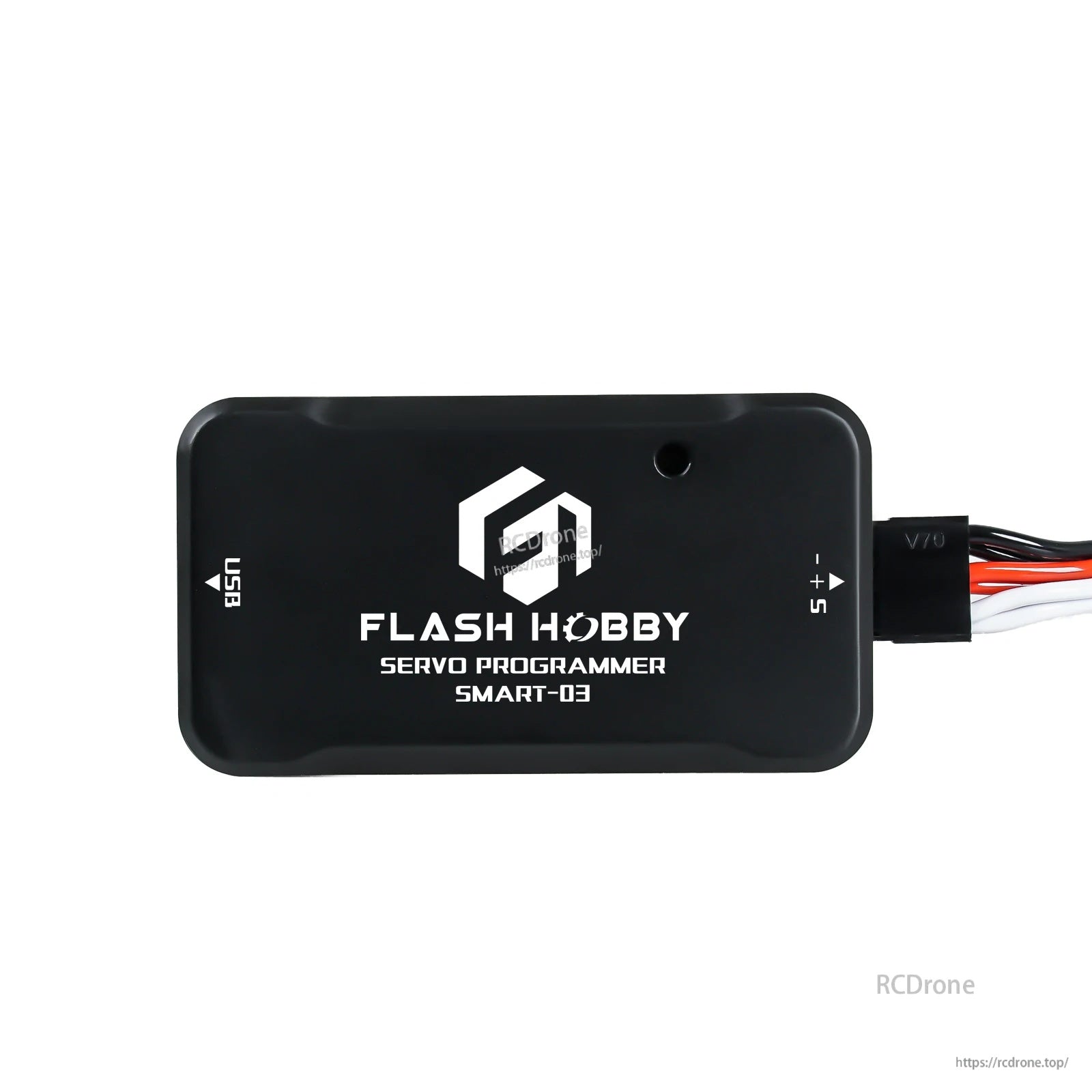

برنامه‌نویس سروو Flashhobby Smart-03 دارای یک پورت USB و یک اتصال سروو +/−/S به‌طور واضح برای تنظیم سریع است.

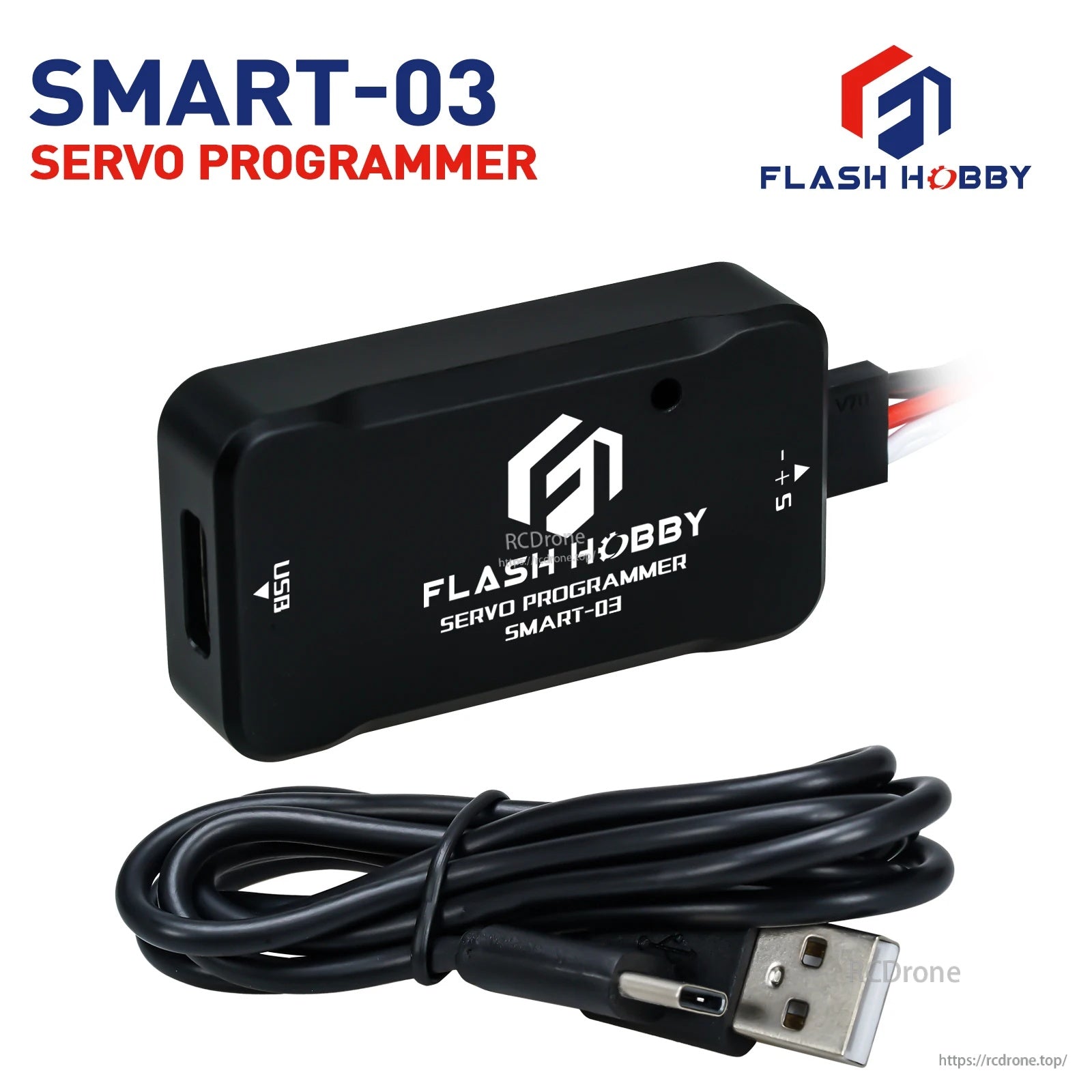

برنامه‌نویس سروو Flashhobby SMART-03 دارای یک پورت USB و یک کابل سروو به باتری برای تنظیم سریع در میز کار با باتری 2S 7.4V است.

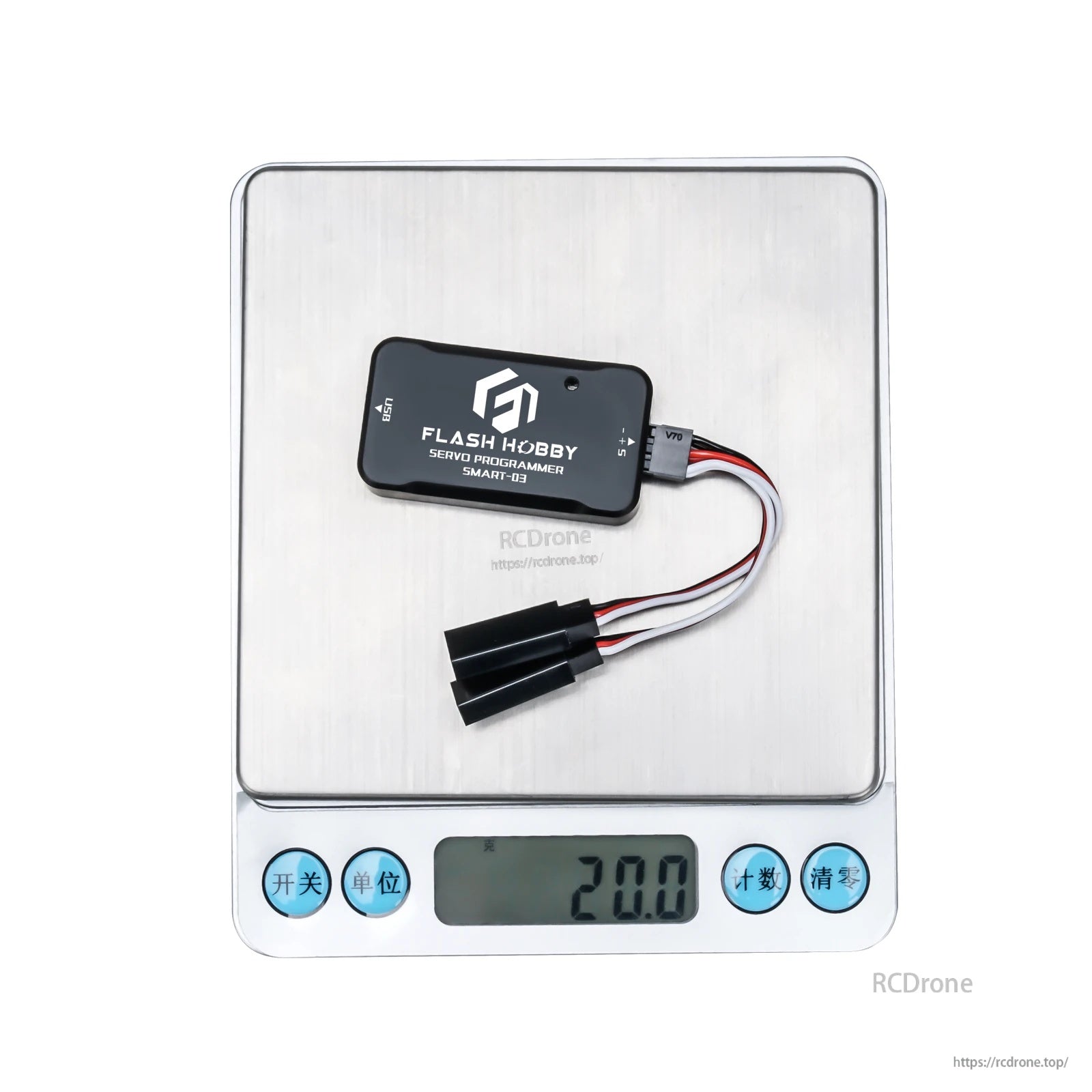

برنامه‌نویس سروو Flashhobby Smart-03 شامل یک پورت USB و آداپتور کابل سروو است و وزن آن حدود 20 گرم می‌باشد.

برنامه‌نویس سروو Flashhobby Smart-03 از اتصال USB استفاده می‌کند و ورودی با قدرت باتری 2S/7.4V را برای تنظیمات و تغییرات پشتیبانی می‌کند.
