موتور درون FPV مدل MAD BSC 2407 با 1900KV/2100KV، پشتیبانی از 12S، وزن 38 گرم، شفت M5، پایه Ø16 M3×4

MAD

$25.00 USD

فروش فروخته شده

Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.

گزینه KV ۱۹۰۰KV 2100KV

گزینه‌ها 1 عدد ۴ عدد

تعداد

مشاهده جزئیات کامل

بررسی اجمالی

MAD BSC 2407 یک موتور پهپاد FPV برای پهپادهای FPV 5 اینچی است که در گزینه‌های 1900KV و 2100KV ارائه می‌شود. وزن آن 38 گرم است و با نیروی پیشرانه پایدار 7~1 کیلوگرم و حداکثر نیروی پیشرانه تا 2.1 کیلوگرم (بسته به نوع) مشخص شده است.

ویژگی‌های کلیدی

گزینه‌های KV: 1900KV / 2100KV
مغناطیس قوس‌دار N52H
طراحی جذب شوک (یادداشت‌های طراحی عمر بلبرینگ و کاهش لرزش ارائه شده است)
نرخ پر شدن بالای شکاف؛ سیم مسی بدون اکسیژن (همانطور که ذکر شده است)
نصب مهره پروپ M5 و الگوی نصب موتور Ø16 M3×4

مشخصات

مدل موتور	MAD BSC 2407 V1.0
تعداد جفت قطب‌ها	12N14P
اندازه موتور	D:35 × 40.1mm
تعادل روتور	<=5 میلی‌گرم
نصب پروپیلر	M5 مهره
سوراخ‌های نصب موتور	Ø16 M3×4
دایره پایه (نقشه)	Ø29
ابعاد نقشه	31.2mm; 12.9mm
قطر شفت	داخل: 4mm
کابل / سیم	150mm (کابل سیلیکونی مشکی 20mm)
وزن	38g
ولتاژ پشتیبانی	1900KV/12S; 2100KV/12S
نوع پهپاد سازگار	پهباد FPV پروازی 5 اینچی
نیروی پیوسته	7~1kg
حداکثر نیروی پیشرانه	2.1کیلوگرم

داده‌های عملکرد (1900KV، تست 6S)

یادداشت‌های تست ارائه شده: اندازه‌گیری شده با ولتاژ ورودی 24 ولت، در دمای 25 درجه سانتی‌گراد و در سطح دریا؛ سرعت چرخش با گاز تنظیم شده است.

RPM/V	1900 KV	مقاومت داخلی	51 میلی‌اهم
جریان بدون بار	1.5 آمپر / 10 ولت	حداکثر نیروی رانش	1.9 کیلوگرم
حداکثر جریان	45.6 آمپر	توان خروجی نامی	215.7 W
وزن موتور	38 گرم	وزن بسته‌بندی محصول	46 گرم

MAD BSC2407 1900KV + GF 5128 (6S)

گاز [%]	ولتاژ [V]	جریان [A]	توان ورودی [W]	RPM	نیرو [gf]	بازدهی [gf/W]
10	23.96	0.36	8.5	4711	30	3.5
20	23.92	1.19	28.4	8820	117	4.1
30	23.88	2.77	66.1	12733	271	4.1
40	23.84	5.16	122.9	16390	461	3.8
50	23.79	8.22	195.6	19453	659	3.4
60	23.74	12.37	293.6	22415	878	3.0
70	23.67	18.2	430.9	25631	1152	2.7
80	23.60	24.82	585.6	28293	1421	2.4
90	23.52	32.52	764.9	30617	1670	2.2
100	23.43	41.6	974.5	32682	1932	2.0

ماد BSC2407 1900KV + GF 51466 (6S)

گاز [%]	ولتاژ [V]	جریان [A]	توان ورودی [W]	RPM	نیرو [gf]	بازده [gf/W]
10	23.96	0.36	8.7	4706	34	3.9
20	23.92	1.26	30.2	8753	129	4.3
30	23.88	3.03	72.3	12610	289	4.0
40	23.83	5.66	134.9	15976	487	3.6
50	23.79	9.07	215.7	18901	693	3.2
60	23.73	13.92	330.3	21802	942	2.9
70	23.67	20.69	489.2	24798	1243	2.5
80	23.57	28.05	661.1	27159	1508	2.3
90	23.48	36.76	863.0	28985	1739	2.0
100	23.39	45.6	1066.5	30826	1889	1.8

داده‌های عملکرد (2100KV، تست 6S)

یادداشت‌های تست ارائه شده: اندازه‌گیری شده با ولتاژ ورودی 24 ولت، در دمای 25 درجه سانتی‌گراد و در سطح دریا؛ سرعت چرخش با گاز تنظیم شده است.

RPM/V	2100 KV	مقاومت داخلی	41 میلی‌اهم
جریان بدون بار	1.8 آمپر / 10 ولت	حداکثر نیروی رانش	2.1 کیلوگرم
حداکثر جریان	56.9 A	قدرت خروجی نامی	272 وات
وزن موتور	38 گرم	وزن بسته‌بندی محصول	46 گرم

MAD BSC2407 2100KV + GF 5128 (6S)

گاز [%]	ولتاژ [V]	جریان [A]	قدرت ورودی [W]	RPM	نیرو [gf]	بازدهی [gf/W]
10	23.67	0.42	10.0	5302	37	3.7
20	23.62	1.48	35.1	9848	143	4.1
30	23.58	3.51	82.7	14118	324	3.9
40	23.53	6.66	156.7	18009	547	3.5
50	23.48	10.56	248.0	21216	767	3.1
60	23.40	16.54	387.1	24724	1065	2.8
70	23.32	23.53	548.9	27768	1352	2.5
80	23.23	32.29	750.2	30268	1628	2.2
90	23.14	41.82	967.6	32690	1907	2.0
100	23.04	52.76	1215.6	34625	2139	1.8

مدل MAD BSC2407 2100KV + GF 51466 (6S)

گاز [%]	ولتاژ [V]	جریان [A]	توان ورودی [W]	RPM	نیرو [gf]	بازده [gf/W]
10	23.67	0.45	10.6	5251	40	3.8
20	23.62	1.63	38.5	9733	153	4.0
30	23.57	3.87	91.2	13923	335	3.7
40	23.52	7.17	168.6	17603	563	3.3
50	23.46	11.61	272.4	20646	794	2.9
60	23.38	18.34	428.9	24099	1126	2.6
70	23.29	26.41	615.1	26842	1431	2.3
80	23.20	35.6	825.8	29205	1664	2.0
90	23.10	45.79	1057.7	31112	1828	1.7
100	23.01	56.93	1309.7	32710	2004	1.5

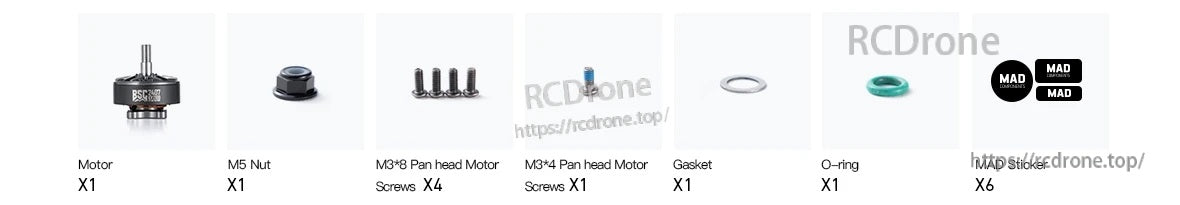

محتویات

موتور x1
مهره M5 x1
پیچ‌های موتور سرپهن M3*8 x4
پیچ‌های موتور سرپهن M3*4 x1
واشر x1
O-ring x1
برچسب MAD x6

کاربردها

ساخت پهپاد FPV 5 اینچی

برای بررسی‌های سازگاری (انتخاب KV، انتخاب پروپ و طول سیم‌کشی) یا کمک‌های پس از فروش، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

جزئیات

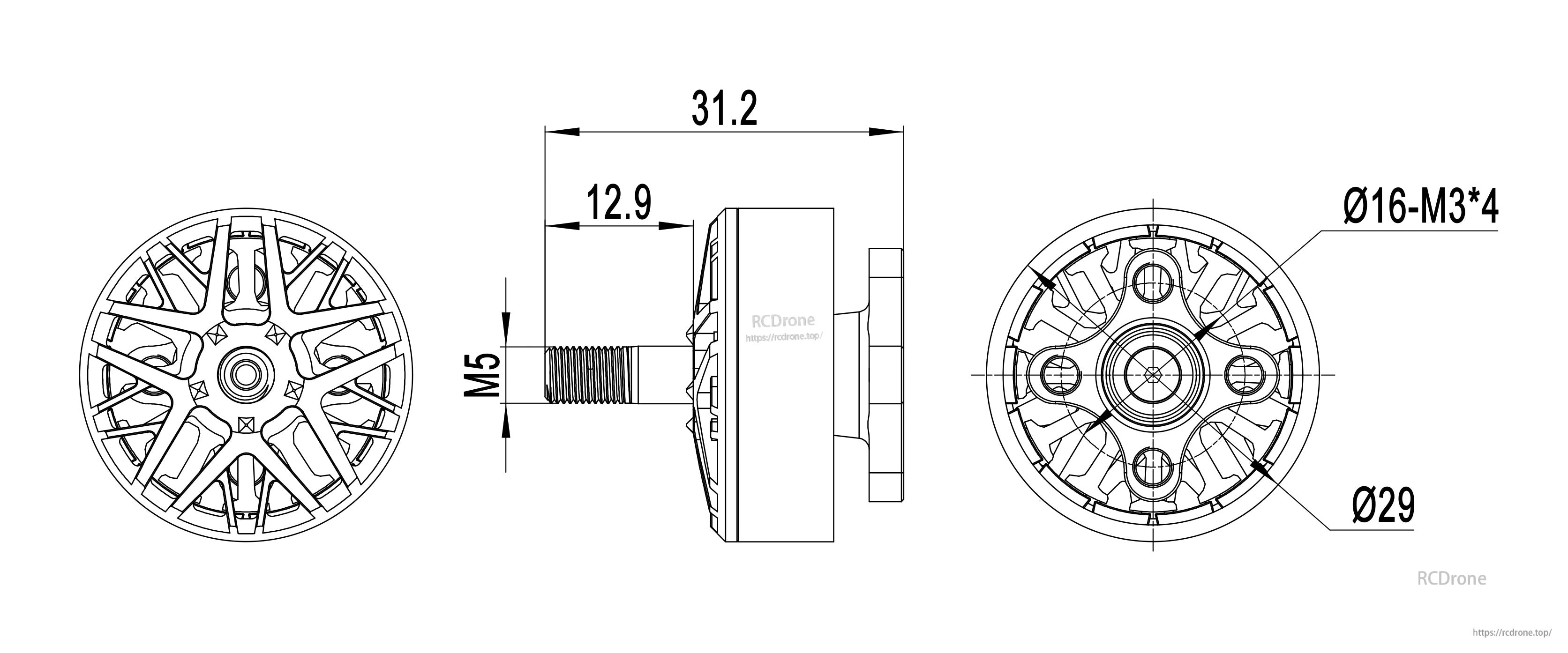

ابعاد موتور پهپاد FPV MAD BSC 2407 شامل قطر بدنه 29 میلی‌متر، ارتفاع 31.2 میلی‌متر و شفت M5 برای بررسی‌های تناسب است.

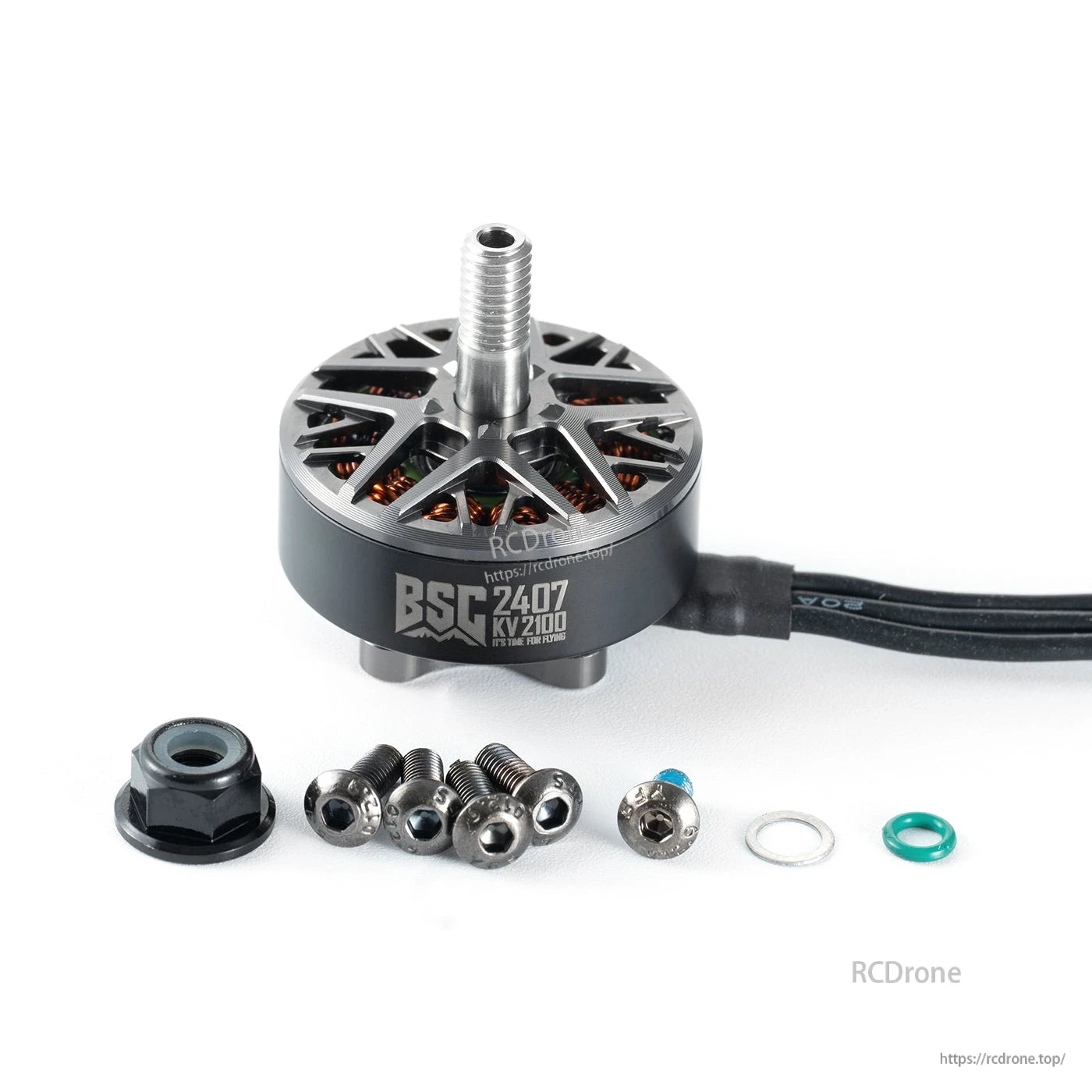

موتور پهپاد FPV MAD BSC 2407 شامل یک مهره M5، پیچ‌های نصب، یک واشر، یک O-ring، یک واشر و برچسب‌ها برای نصب کامل است.

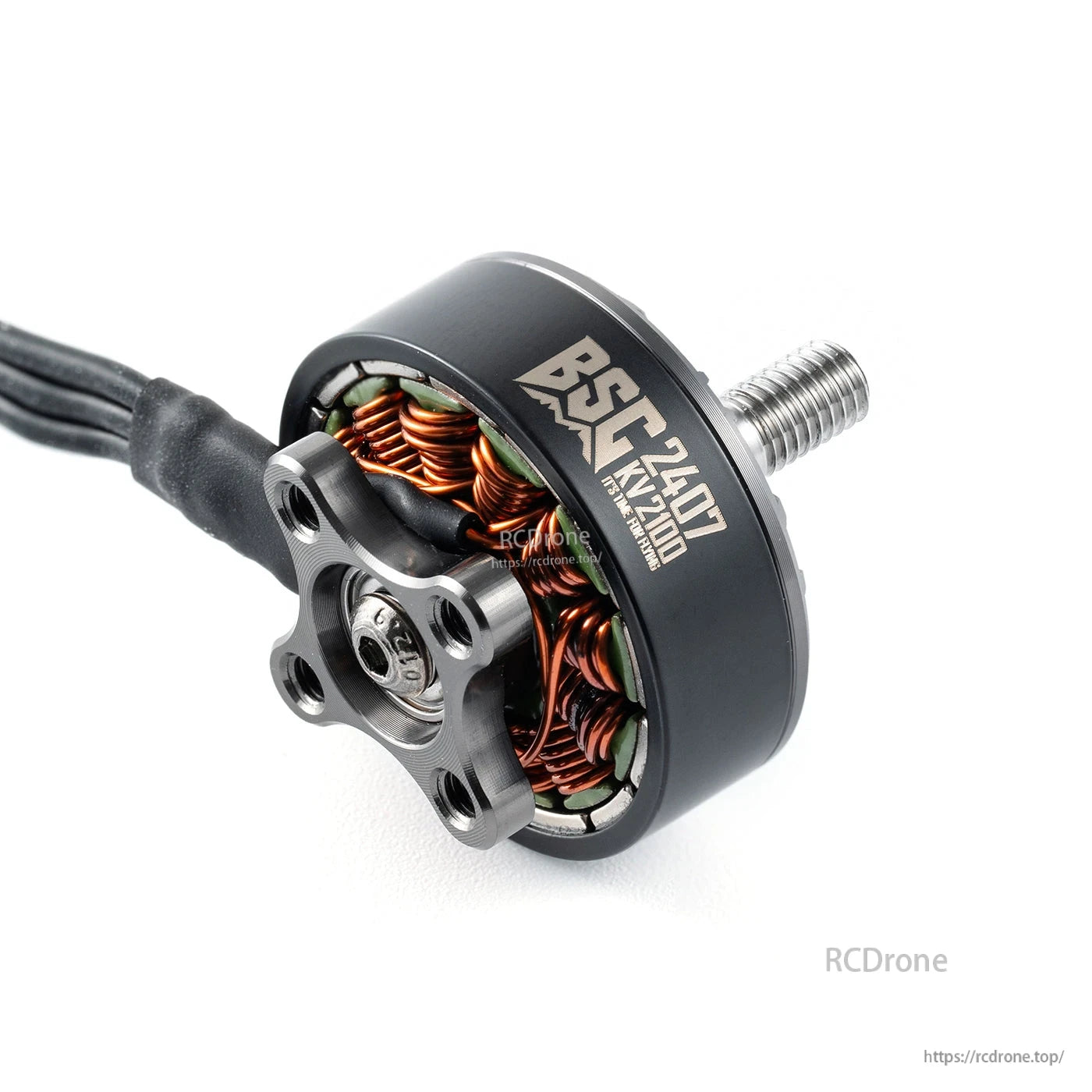

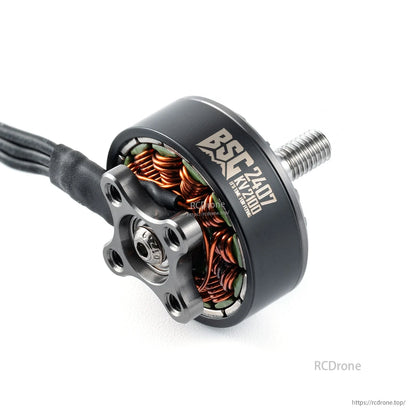

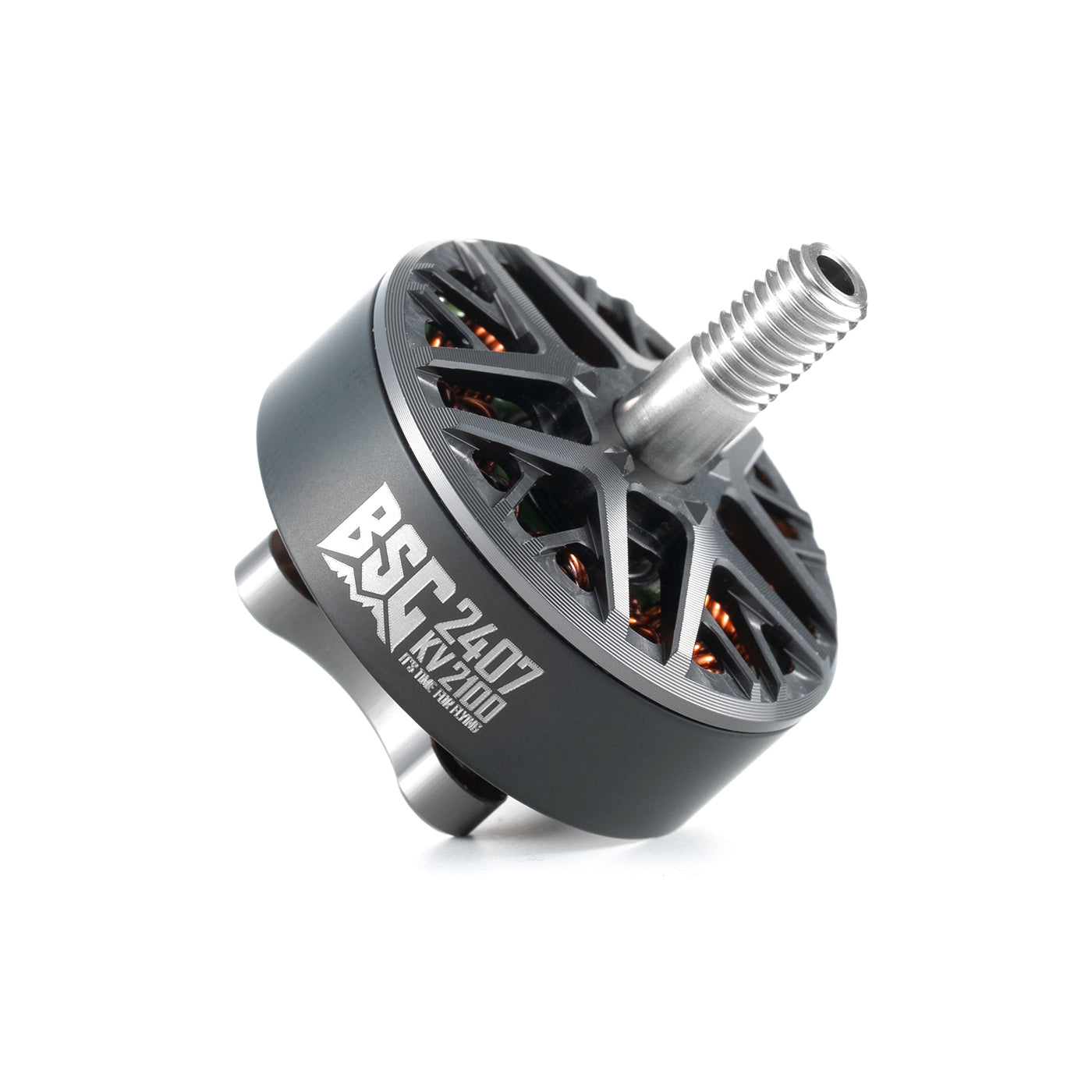

موتور بدون برس MAD BSC2407 دارای بدنه مشکی جمع و جور و سیم‌پیچ‌های مسی قابل مشاهده برای ساخت پهپاد FPV است.

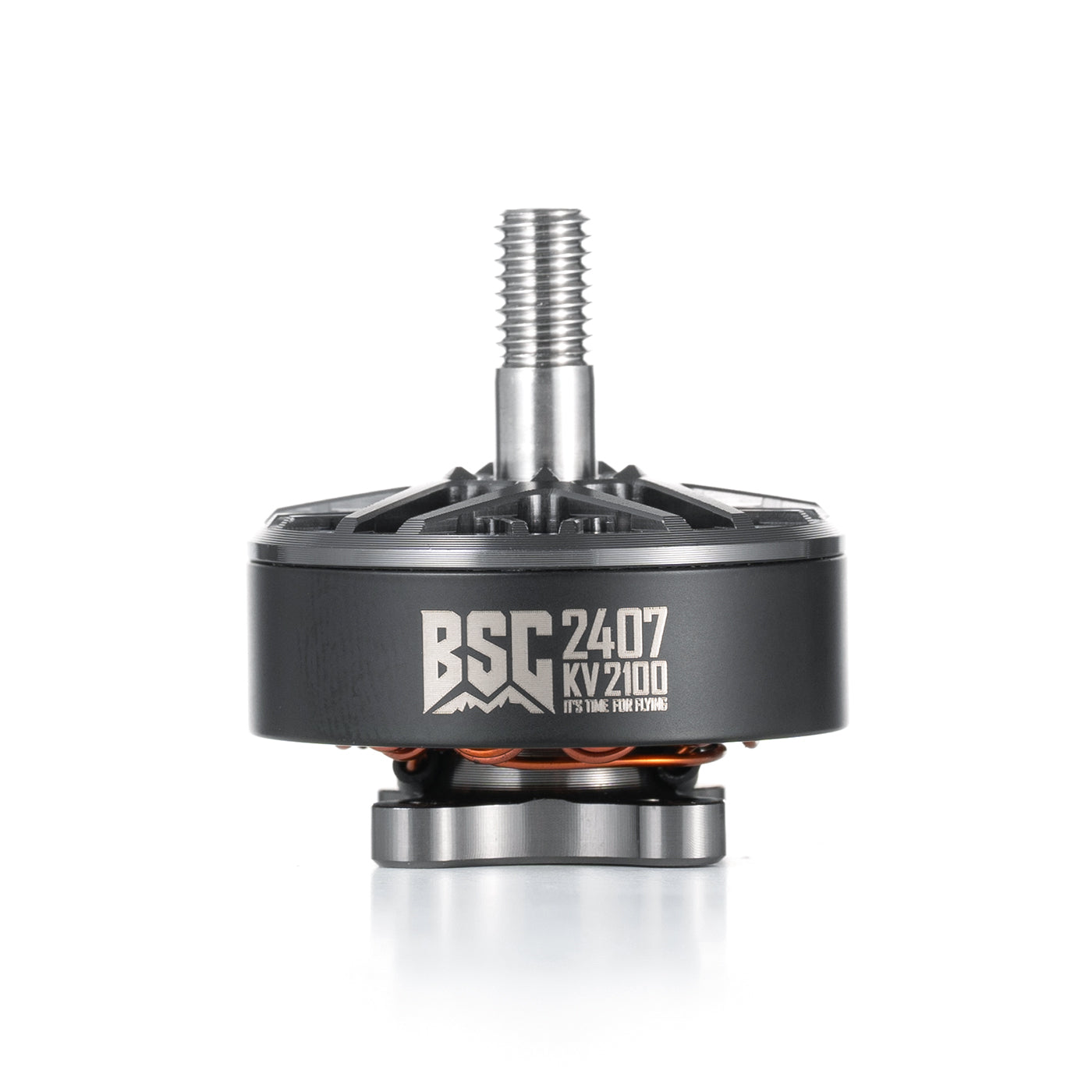

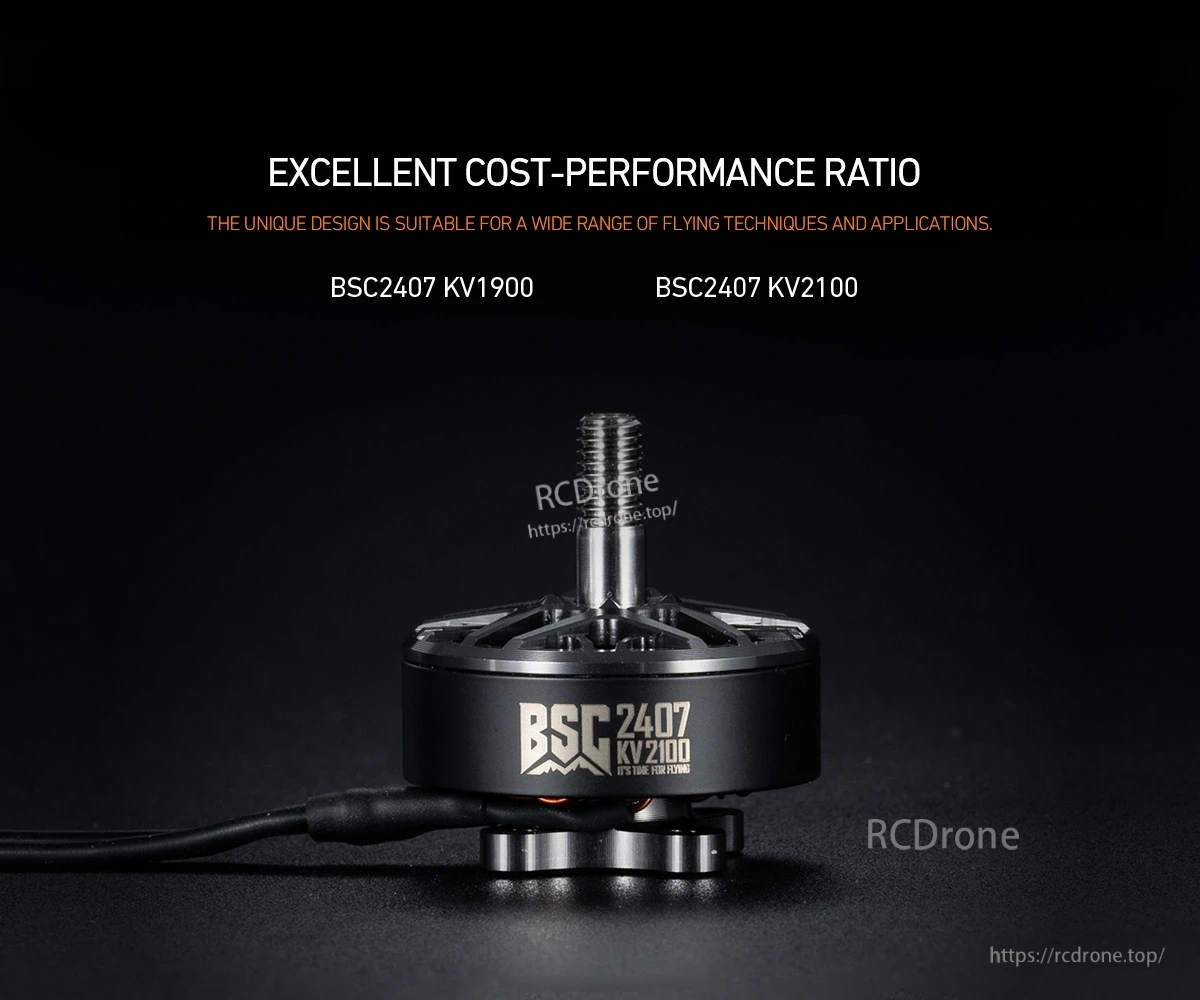

موتور MAD BSC2407 دارای برچسب 2407 KV2100 بر روی بدنه و یک سیم ساده برای نصب آسان است.

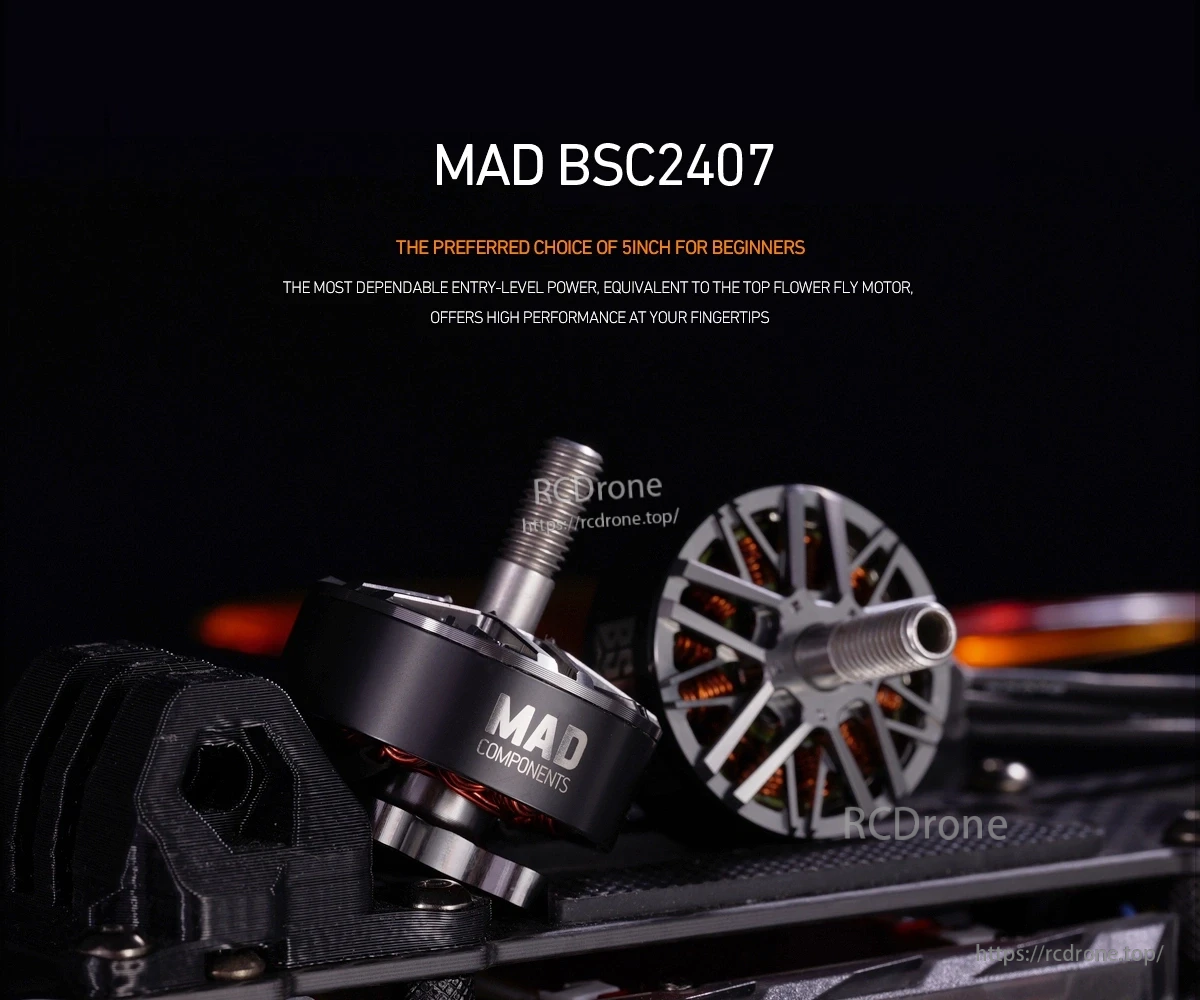

موتور MAD BSC 2407 به طور تمیز بر روی یک بازوی استاندارد کواد نصب می‌شود و با یک پروپ سبک برای ساخت‌های FPV کارآمد جفت می‌شود.

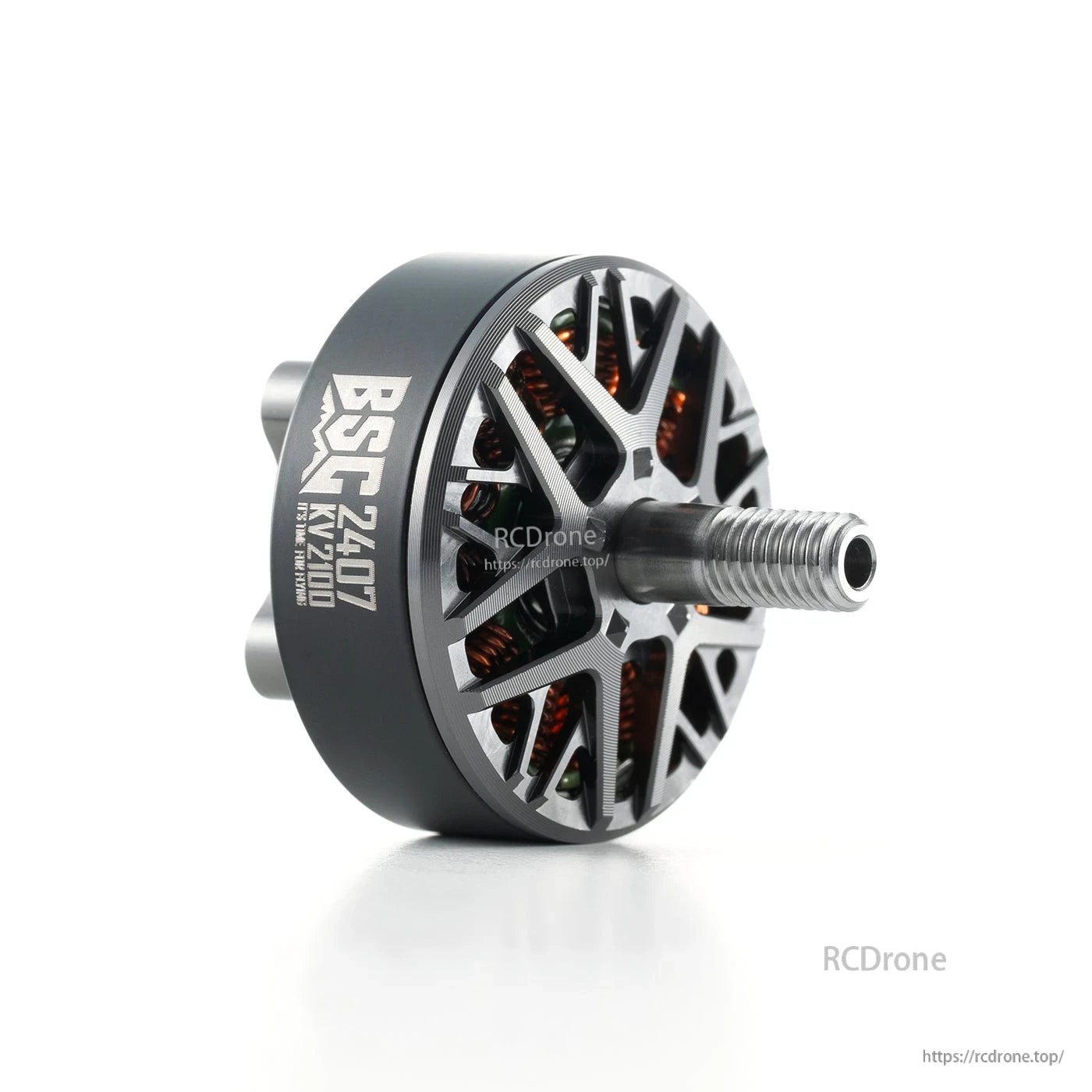

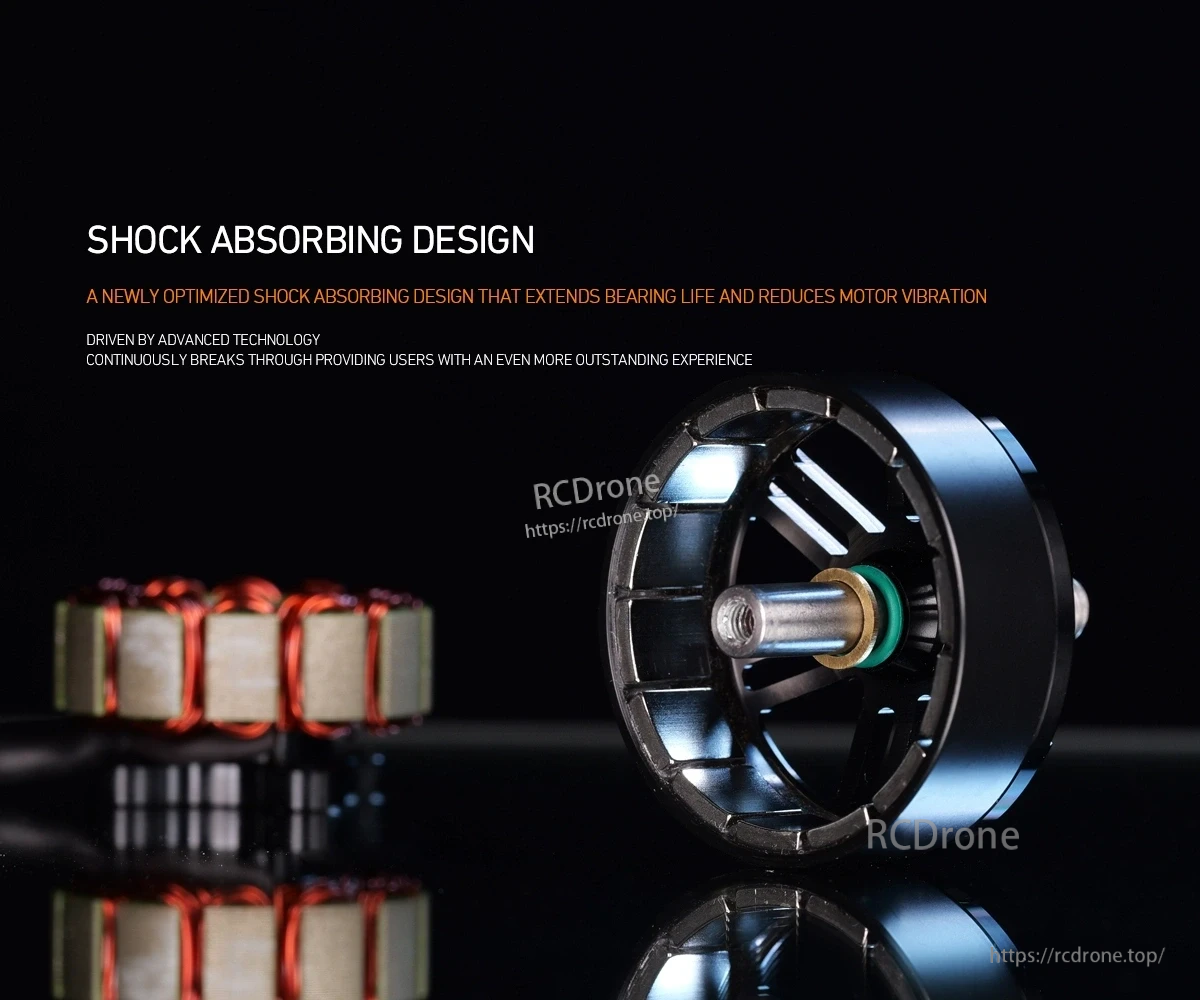

موتور پهپاد FPV MAD BSC 2407 دارای طراحی جذب شوک و چیدمان تمیز زنگ و شفت برای نصب آسان است.

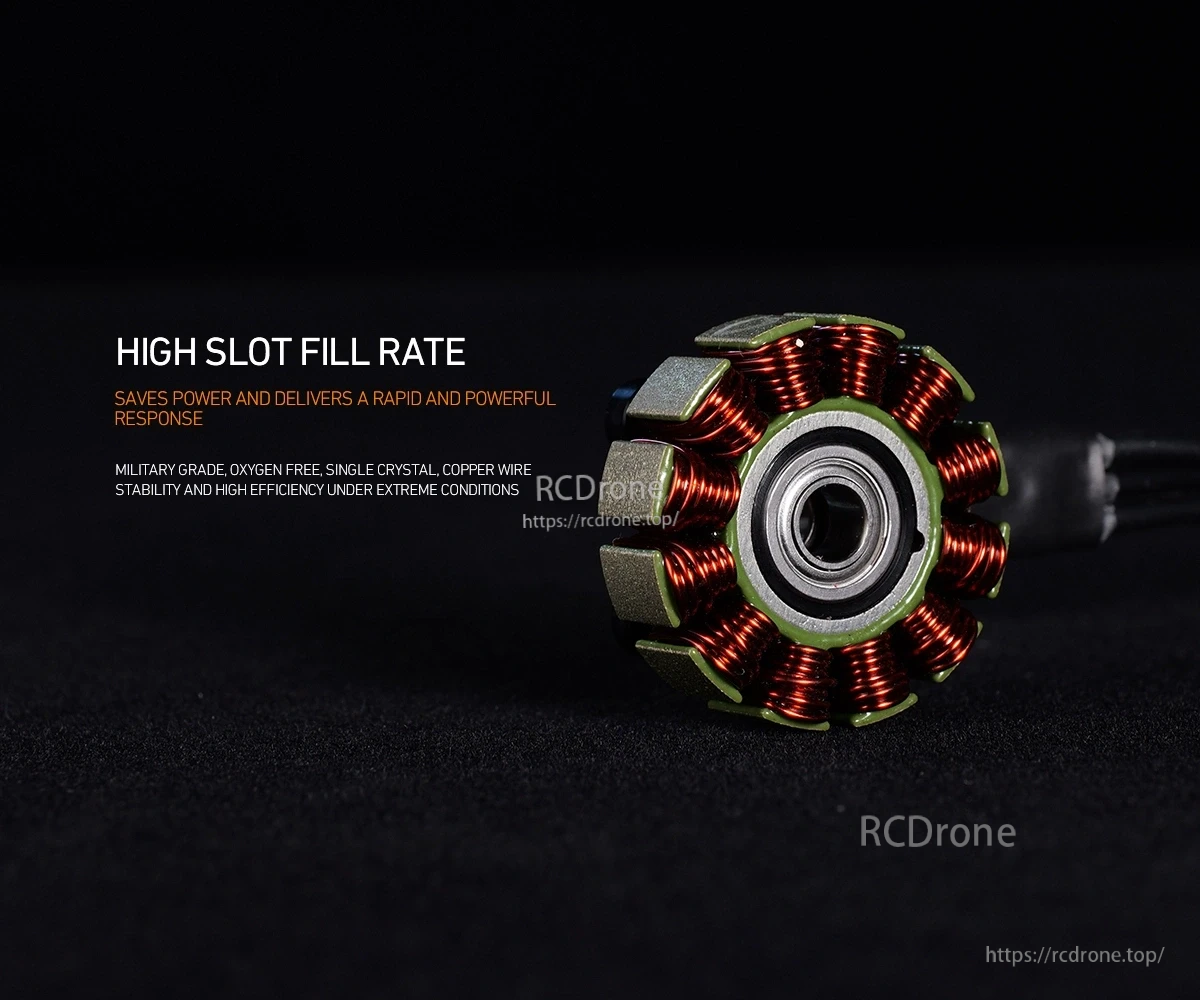

موتور MAD BSC 2407 از چیدمان سیم‌پیچی با نرخ پر کردن بالای شکاف و سیم‌پیچ‌های مسی فشرده برای ساخت FPV جمع و جور استفاده می‌کند.

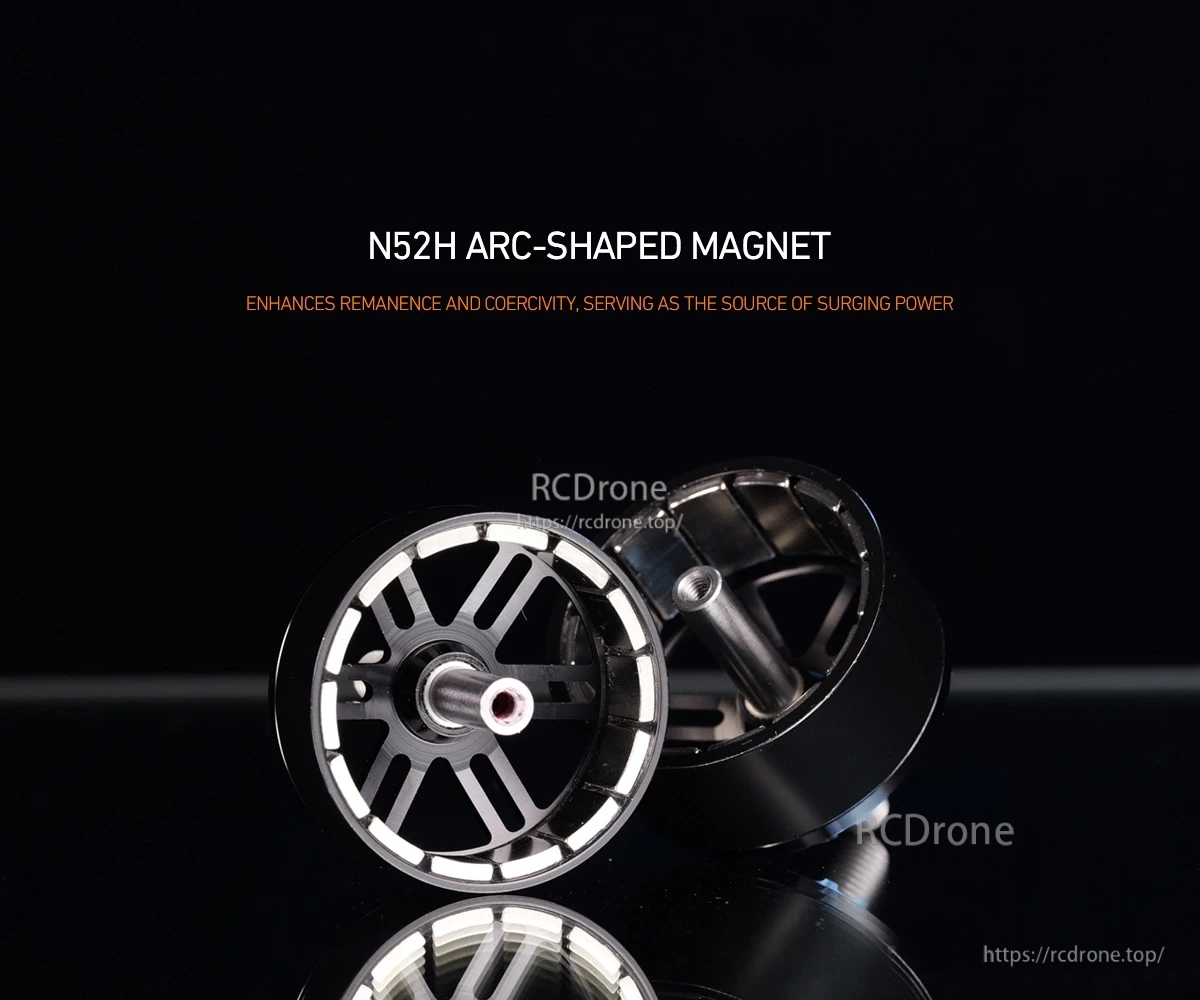

موتور پهپاد FPV MAD BSC 2407 از آهنرباهای قوس‌دار N52H درون زنگ ماشین‌کاری شده برای ساختی تمیز و بادوام استفاده می‌کند.

موتورهای بدون برس FPV MAD در چندین سری مانند BSC، FS، CM و XC در دسترس هستند تا با سبک‌های مختلف ساخت مطابقت داشته باشند.

موتور پهپاد MAD BSC2407 FPV با مشخصات 1900KV و 38 گرم لیست شده است و داده‌های نیروی رانش و کارایی برای چندین پروپ و تنظیمات ولتاژ ارائه شده است.

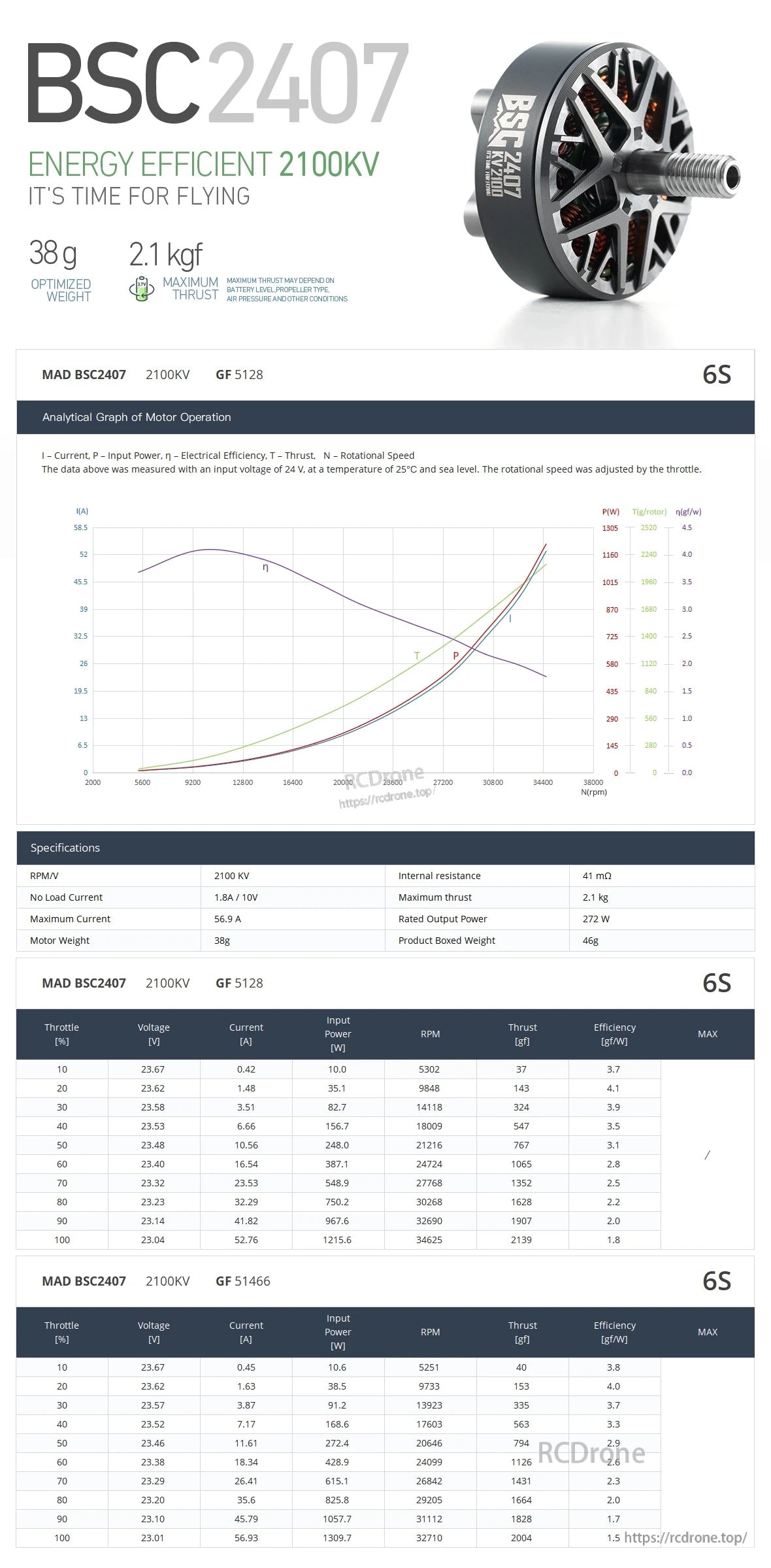

مشخصات موتور MAD BSC 2407 2100KV شامل وزن 38 گرم و داده‌های عملکرد 6S با نتایج تست پروپ GF 5136 است.
