موتور پهپاد هواپیمای eVTOL مدل MAD X4125 IPE V1.0، 250KV 12S / 540KV 6S، IP35، حداکثر 7.1 کیلوگرم نیرو

موتور پهپاد هواپیمای eVTOL مدل MAD X4125 IPE V1.0، 250KV 12S / 540KV 6S، IP35، حداکثر 7.1 کیلوگرم نیرو

MAD

$148.50 USD
$148.50 USD
فروش فروخته شده
Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.
گزینه KV
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
مشاهده جزئیات کامل

بررسی اجمالی

موتور پهپاد هواپیمای eVTOL MAD X4125 در دو نوع ارائه می‌شود: 250KV (12S) و 540KV (6S). این موتور برای نیروی پیشرانه پایدار 2~3 کیلوگرم و حداکثر نیروی پیشرانه تا 7.1 کیلوگرم‌فشار (بسته به نوع) مشخص شده است، با حفاظت IP35 و مجموعه سخت‌افزار نصب ارائه شده.

ویژگی‌های کلیدی

  • مدل موتور: MAD X4125 IPE V1.0
  • درجه حفاظت IP35
  • انتقال حرارت گریز از مرکز: بله
  • استاتور: ورق‌های فولاد سیلیکونی با کیفیت بالا / مقاوم در برابر پوشش فلورین در دمای 180 درجه سانتی‌گراد
  • درجه سیم لاکی: 180 درجه سانتی‌گراد؛ درجه آهنربا: 150 درجه سانتی‌گراد
  • پشتیبانی از ولتاژهای مختلف: 250KV/12S؛ 540KV/6S

مشخصات

موتور (عمومی)

مدل موتور MAD X4125 IPE V1.0
تعداد جفت قطب‌ها 7
اندازه موتور D:50 x 74 mm
درجه حفاظت IP35
طول کابل سیم لاکی 100 mm
انتقال حرارت گریز از مرکز بله
تعادل روتور ≤ 5 mg
تعادل موتور ≤ 10 mg
سوراخ‌های نصب پروپیلر D:20 M3 x 4 / مهره M8
سوراخ‌های نصب موتور D:30 M4 x 4 / D:56 M4 x 4 / D:60 M4 x 4
قطر شفت IN: 6 mm
بلبرینگ MR126 ZZ x 2 / 696ZZ x 1
آزمایش اختلال 500 V
استاتورورق‌های فولادی سیلیکونی با کیفیت بالا / مقاوم در برابر پوشش فلورین در دمای 180C
درجه سیم لاکی 180C
درجه مغناطیسی 150C

نقشه مکانیکی (ابعاد اضافی)

طول کلی 74 میلی‌متر
طول بدنه 50 میلی‌متر
قطر خارجی موتور 850
الگوی نصب عقب 830 - M4 x 4
الگوی پروپ جلو 820 - M3 x 4
صفحه پروپ (OD / سوراخ مرکز / ضخامت) 870 / 815 / 4 میلی‌متر
آداپتور پروپ (طول کلی) 35 میلی‌متر
آداپتور پروپ (طول‌های پله‌ای) 28 میلی‌متر، 18 میلی‌متر
آداپتور پروپ (قطر خارجی) 828

خلاصه عملکرد

نوع نیروی پیوسته حداکثر نیرو ولتاژ پشتیبانی وزن موتور
250KV 2~3 کیلوگرم 7.1 kgf 12S 345 g
540KV 2~3 kg 6.7 kgf 6S 347 g

250KV (12S) مشخصات دیتاشیت

RPM/V 250 KV
ولتاژ نامی باتری لیتیوم پلیمر 12S
جریان بدون بار 1.2 A / 25 V
مقاومت داخلی 58 ma9
وزن موتور 345 g
وزن بسته بندی محصول 669 g (180 x 140 x 85 mm)
جریان حداکثر 47.0 A
قدرت حداکثر 2036 W
نیروی حداکثر 7.1 کیلوگرم
قدرت خروجی نامی 300 وات
ESC پیشنهادی MAD AMPX 80A (5-14S)
پروپیلرهای پیشنهادی APC15X8، APC16X8
وزن برخاست UAV 12S-16"/ 10 کیلوگرم--کوادکوپتر; 15 کیلوگرم--هکسا کوپتر; 20 کیلوگرم--اکتا کوپتر
وزن برخاست روتور تک 2 کیلوگرم - 3 کیلوگرم

داده‌های عملیاتی تحلیلی 250KV (APC 15X8، AMPX 80A)

گاز [%] ولتاژ [V] جریان [A] قدرت ورودی [W] قدرت خروجی [W] گشتاور [N*m] RPM نیرو [gf] بازده [%] بازده [gf/W]
30 44.56 1.33 59.0 35.8 0.114 3000 602 60.70 10.2
35 44.53 1.84 82.0 57.0 0.155 3511 774 69.50 9.4
40 44.50 2.66 118.4 84.9 0.206 3936 1033 71.80 8.7
45 44.47 3.48 154.8 114.6 0.251 4352 1284 74.10 8.3
50 44.44 4.98 221.3 175.1 0.338 4948 1641 79.10 7.4
55 44.41 6.65 295.3 241.8 0.421 5486 2054 81.90 7.0
60 44.32 8.54 378.5 314.4 0.504 5963 2429 83.10 6.4
65 44.27 10.63 470.6 396.2 0.623 6088 2812 84.30 6.0
70 44.20 13.02 575.5 488.5 0.686 6796 3264 84.90 5.7
75 44.14 16.24 716.8 616.0 0.808 7283 3843 85.90 5.4
80 44.06 19.54 861.0 748.5 0.920 7766 4235 86.90 4.9
85 43.98 23.11 1016.3 883.4 1.029 8202 4752 86.90 4.7
90 43.85 27.53 1207.1 1048.2 1.182 8469 5144 86.80 4.3
95 43.75 32.85 1437.3 1216.7 1.315 8836 5548 84.70 3.9
100 43.66 39.60 1728.8 1418.8 1.469 9225 5946 82.10 3.4

250KV داده‌های عملیاتی تحلیلی (APC 16X8، AMPX 80A)

گاز [%] ولتاژ [V] جریان [A] توان ورودی [W] توان خروجی [W] گشتاور [N*m] RPM نیرو [gf] بازده [%] بازده [gf/W]
30 44.59 1.67 74.5 46.9 0.151 2956 717 63.00 9.6
35 44.55 2.41 107.4 74.4 0.206 3454 987 69.30 9.2
40 44.52 3.24 144.2 105.4 0.259 3879 1262 73.10 8.8
45 44.47 4.08 181.4 144.6 0.321 4298 1538 79.70 8.5
50 44.46 5.79 257.4 208.4 0.407 4894 1989 81.00 7.7
55 44.39 8.17 362.6 300.2 0.530 5404 2489 82.80 6.9
60 44.30 10.42 461.6 376.3 0.612 5868 2966 81.50 6.4
65 44.21 12.96 572.9 480.3 0.729 6291 3412 83.80 6.0
70 44.14 15.99 705.8 601.7 0.856 6710 3968 85.20 5.7
75 44.07 19.57 862.4 720.5 0.969 7104 4484 83.50 5.2
80 43.94 23.84 1047.4 860.5 1.088 7554 5067 82.20 4.8
85 43.83 28.13 1232.9 1027.8 1.245 7886 5548 83.40 4.5
90 43.66 33.32 1454.7 1205.0 1.402 8209 6213 82.80 4.3
95 43.53 39.27 1709.2 1405.6 1.577 8512 6725 82.20 3.9
100 43.35 46.96 2035.9 1647.1 1.775 8862 7330 80.90 3.5

یادداشت‌های 250KV (از برگه داده‌ها)

  • افسانه نمودار تحلیلی: I = جریان، P = توان ورودی، b7 = کارایی الکتریکی، T = نیروی رانش، N = سرعت چرخش.
  • یادداشت شرایط اندازه‌گیری: داده‌ها با ولتاژ ورودی ۴۸ ولت، دمای ۲۵ درجه سانتی‌گراد، در سطح دریا اندازه‌گیری شده‌اند؛ سرعت چرخش با گاز تنظیم شده است.
  • یادداشت فقط مرجع: زمانی که دمای اتاق ۲۵ درجه سانتی‌گراد است و هیچ دستگاه خنک‌کننده اضافی وجود ندارد، جریان بالای ۴۷ آمپر یک ناحیه غیرکاری است؛ ۱۳ آمپر تا ۴۷ آمپر یک ناحیه کاری کوتاه‌مدت (حدود ۱۰-۳۰ ثانیه) است؛ زیر ۱۳ آمپر ناحیه کاری پایدار است. زمان کار موتور را بر اساس دمای محیط و شرایط دفع حرارت کنترل کنید.

مشخصات دیتاشیت ۵۴۰KV (۶S)

RPM/V ۵۴۰ KV
ولتاژ نامی باتری لیتیوم پلیمری ۶S
جریان بدون بار ۲.۸۵ A / ۱۰ V
مقاومت داخلی ۱۳ ma9
وزن موتور ۳۴۷ g
وزن بسته‌بندی محصول ۶۷۱ g (۱۸۰ x ۱۴۰ x ۸۵ mm)
حداکثر جریان ۹۲.۵ A
حداکثر توان ۱۸۹۸ W
حداکثر نیروی رانش ۶.۷ kg
توان خروجی نامی ۳۴۷ W
ESC پیشنهادی MAD AMPX 120A (۵-۱۴S)
پروپیلرهای پیشنهادی APC15X8, APC16X8
وزن برخاست UAV ۱۲S-16"/ ۱۰kg--کوادکوپتر; ۱۵kg--هکسا کوپتر; ۲۰kg--اکتا کوپتر
وزن برخاست روتور تک ۲.5 کیلوگرم - 3 کیلوگرم

540KV داده‌های عملیاتی تحلیلی (APC 15X8، AMPX 120A)

گاز [%] ولتاژ [V] جریان [A] توان ورودی [W] توان خروجی [W] گشتاور [N*m] RPM نیرو [gf] بازده [%] بازده [gf/W]
30 22.56 5.54 125.0 77.5 0.193 3842 913 62.00 7.3
35 22.49 7.35 165.3 108.4 0.239 4326 1152 65.60 7.0
40 22.44 10.29 230.9 162.8 0.324 4802 1563 70.50 6.8
45 22.36 12.68 283.5 207.8 0.377 5265 1835 73.30 6.5
50 22.29 15.71 350.1 271.7 0.470 5516 2173 77.60 6.2
55 22.18 18.52 410.7 330.7 0.536 5887 2441 80.50 5.9
60 22.08 22.63 499.7 394.2 0.595 6328 2809 78.90 5.6
65 21.98 26.67 586.2 463.2 0.652 6787 3151 79.00 5.4
70 21.90 32.45 710.5 549.5 0.737 7124 3617 77.30 5.1
75 21.79 38.29 834.1 655.0 0.840 7451 4016 78.50 4.8
80 21.56 45.70 985.5 768.2 0.930 7885 4426 78.00 4.5
85 21.38 51.77 1106.7 885.4 1.020 8293 4783 80.00 4.3
90 21.16 60.98 1290.3 1002.5 1.120 8545 5065 77.70 3.9
95 21.00 69.29 1454.7 1103.5 1.205 8748 5342 75.90 3.7
100 20.71 80.24 1661.9 1258.4 1.345 8935 5608 75.70 3.4

540KV داده‌های عملیاتی تحلیلی (APC 16X8، AMPX 120A)

6
گاز [%] ولتاژ [V] جریان [A] توان ورودی [W] توان خروجی [W] گشتاور [N*m] RPM نیرو [gf] بازده [%] بازده [gf/W]
30 22.49 5.55 124.8 82.9 0.206 3843 1029 66.40 8.3
35 22.43 8.22 184.4 126.8 0.283 4273 1428 68.80 7.8
40 22.36 11.34 253.6 180.3 0.367 4688 1804 71.10 7.1
45 22.28 13.74 306.1 230.9 0.444 4966 2055 75.40 6.7
50 22.19 16.56 367.5 276.4 0.490 5386 2402 75.20 6.5
55 22.07 20.03 442.0 347.1 0.577 5747 2753 78.50 6.2
60 21.96 25.64 563.1 445.9 0.692 6157 3256 79.20 5.8
65 21.87 31.12 680.6 520.8 0.757 6573 3708 76.50 5.5
70 21.70 37.78 820.0 639.1 0.885 6896 4161 77.90 5.1
75 21.54 45.42 978.2 771.1 1.005 7329 4685 78.80 4.8
80 21.35 53.28 1137.4 904.9 1.133 7629 5226 79.60 4.6
85 21.16 62.11 1314.4 991.4 1.191 7945 5624 75.40 4.3
90 20.95 72.06 1509.9 1111.3 1.280 8291 6056 73.60 4.0
95 20.72 84.24 1744.9 1279.3 1.452 8415 6364 73.30 3.7
100 20.52 92.53 1898.4 1370.3 1.527 8571 6784 72.20 3.

یادداشت‌های 540KV (از برگه داده‌ها)

  • افسانه نمودار تحلیلی: I = جریان، P = توان ورودی، b7 = کارایی الکتریکی، T = نیروی رانش، N = سرعت چرخش.
  • یادداشت شرایط اندازه‌گیری: داده‌ها با ولتاژ ورودی 24 ولت، دمای 25 درجه سانتی‌گراد، در سطح دریا اندازه‌گیری شده‌اند؛ سرعت چرخش با گاز تنظیم شده است.
  • یادداشت فقط مرجع: هنگامی که دمای اتاق 25 درجه سانتی‌گراد است و هیچ دستگاه خنک‌کننده اضافی وجود ندارد، جریان بالای 92 آمپر یک ناحیه غیرکاری است؛ 31 آمپر تا 92 آمپر یک ناحیه کاری کوتاه‌مدت (حدود 10-30 ثانیه) است؛ زیر 31 آمپر ناحیه کاری پایدار است. زمان کار موتور را بر اساس دمای محیط و شرایط دفع حرارت کنترل کنید.

چه چیزی شامل می‌شود

  • موتور x1
  • آداپتور پروپ x1
  • 4.0 میلی‌متر کانکتور بولت x3
  • پلیت پروپ x1
  • کلاچ قفل شفت x1
  • پلیت متقاطع x1
  • مهره M8 x1
  • پیچ ماشین M3*3 x1
  • لوله حرارتی جمع شونده x3
  • پیچ‌های آداپتور پروپ M3*8 x4
  • پیچ نصب X-Mount M4*8 x4
  • پیچ‌های موتور M3*8 x4
  • استیکر x2

کاربردها

  • تنظیمات پیشرانه هواپیمای eVTOL
  • مولتی‌روتور (کوادکوپتر، هگزاکوپتر، اوکتوکوپتر) همانطور که در برگه داده اشاره شده است

برای تأیید انتخاب و سازگاری (مطابقت باتری/ESC/پروپ)، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

جزئیات

MAD X4125 eVTOL Airplane Drone Motor

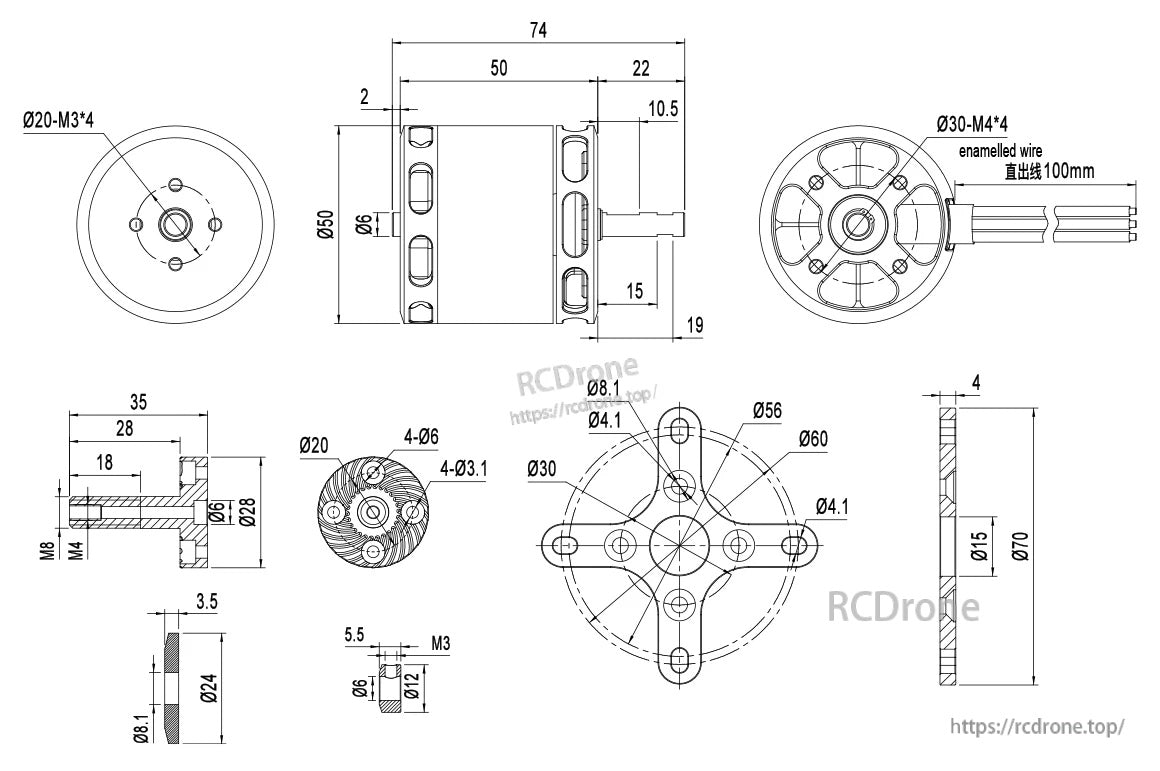

لیست نقشه‌های موتور هواپیمای eVTOL MAD X4125 IPE V1.0 ابعاد کلیدی و الگوی سوراخ‌های نصب را برای نصب دقیق نشان می‌دهد.

MAD X4125 eVTOL Airplane Drone Motor

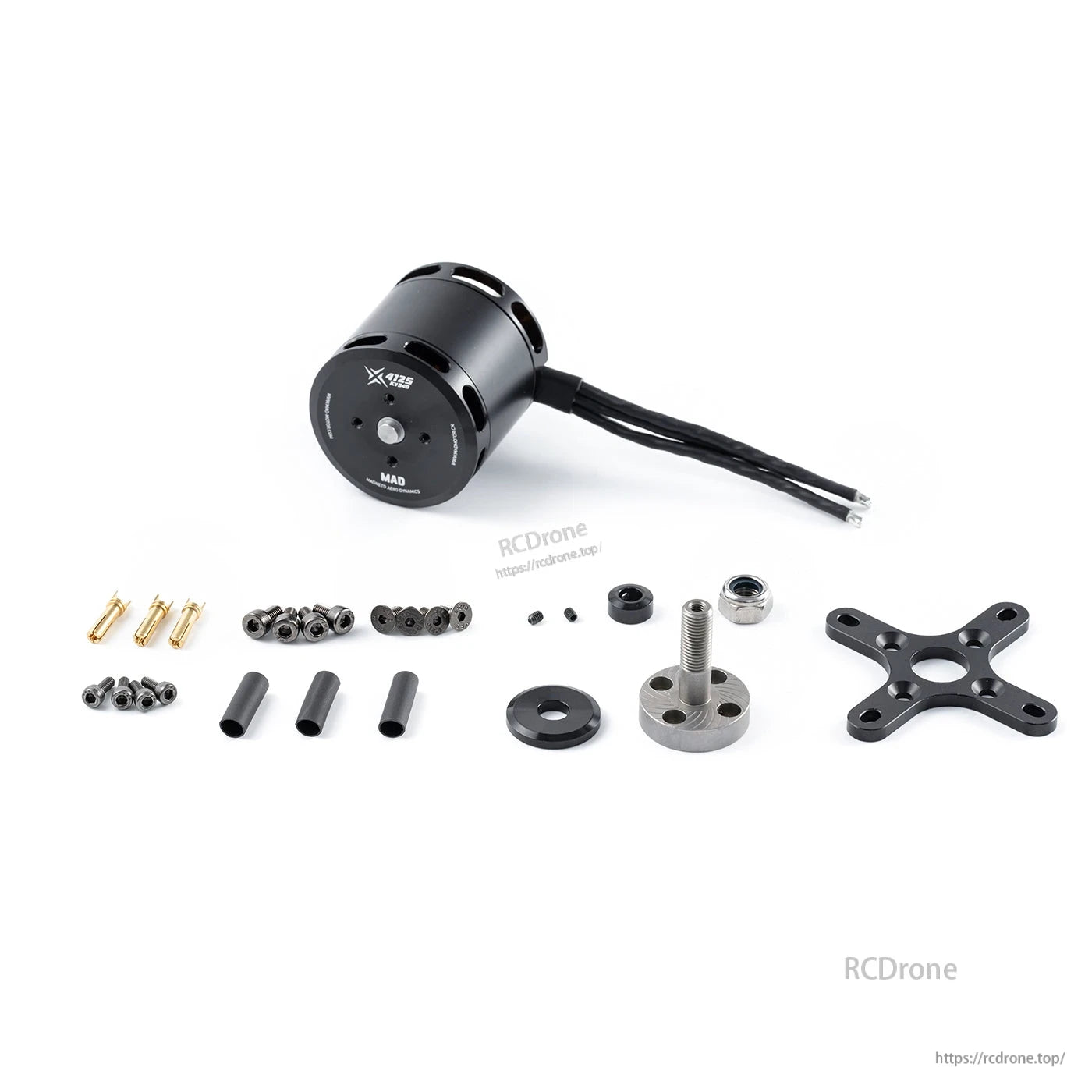

ماد X4125 IPE V1.کیت موتور 0 شامل یک آداپتور پروپ، صفحه متقاطع، مهره پروپ، یقه قفل شفت، کانکتورهای گلوله‌ای و پیچ‌های نصب برای نصب است.

MAD X4125 eVTOL Airplane Drone Motor

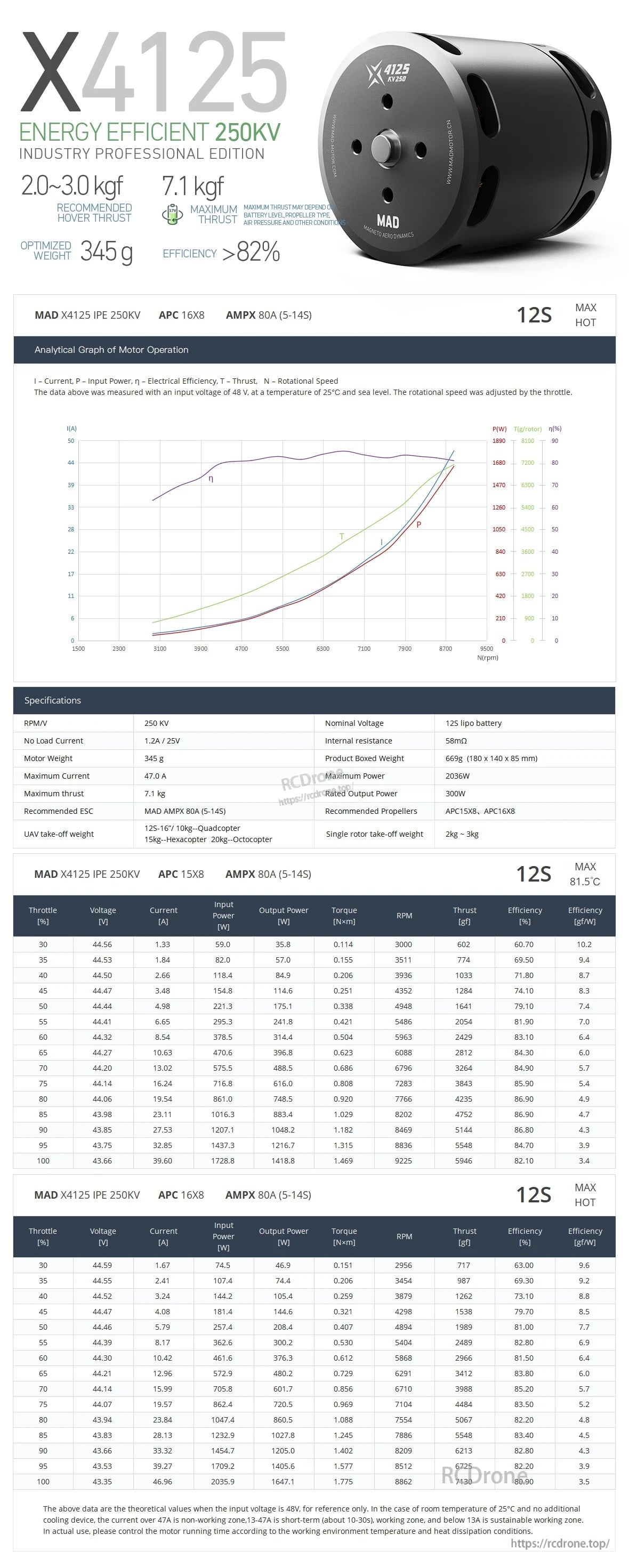

موتور پهپاد MAD X4125 250KV eVTOL برای تنظیمات 12S (20–30V) با وزن اعلام شده 345 گرم و کارایی بیش از 82% فهرست شده است.

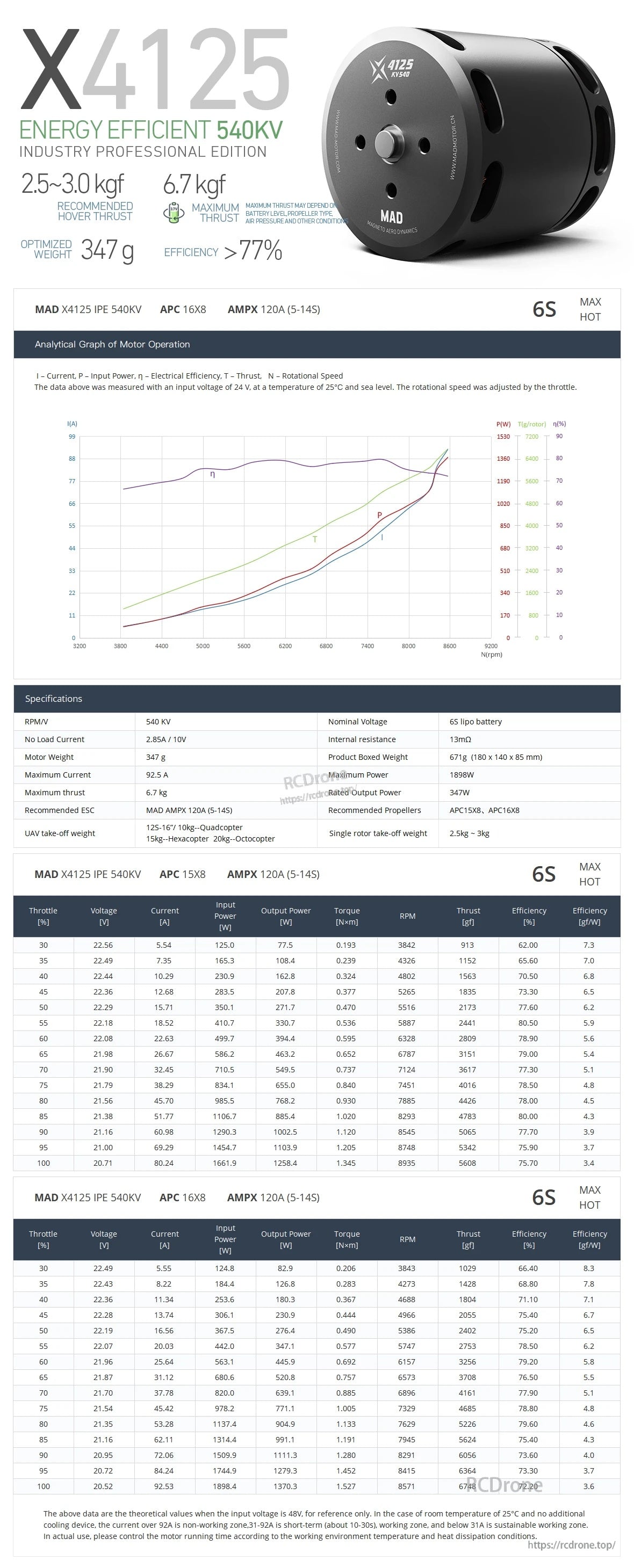

MAD X4125 eVTOL Airplane Drone Motor

موتور MAD X4125 IPE V1.0 با 540KV فهرست شده و شامل یک منحنی کارایی به همراه جداول عملکرد دقیق برای مرجع تنظیم است.
