موتور پهپاد MAD 2806 EEE V1.0 با 400KV (6S) / 650KV (4S)، 12N14P، آلومینیوم 6061-T6، سایز 2806

MAD

$69.00 USD

فروش فروخته شده

Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.

گزینه KV 400KV 650KV

تعداد

مشاهده جزئیات کامل

بررسی اجمالی

MAD 2806 EEE V1.0 یک پلتفرم موتور پهپاد است که در دو نوع 400KV و 650KV ارائه می‌شود و برای تنظیمات با ماندگاری طولانی مانند نظرسنجی و نقشه‌برداری هوایی طراحی شده است، با ساختار توخالی سبک، طراحی بهینه مدار مغناطیسی و حفاظت در برابر باران.

ویژگی‌های کلیدی

پشتیبانی از عملیات 6S (توضیحات ویژگی)؛ داده‌های عملکرد 400KV بر اساس ولتاژ اسمی 6S و داده‌های عملکرد 650KV بر اساس ولتاژ اسمی 4S است.
طراحی استاتور چند شکاف 12N14P برای گشتاور و کارایی روان.
ساخت آلیاژ آلومینیوم 6061-T6 (توضیحات ویژگی).
انتقال حرارت مستقل گریز از مرکز (داده‌های موتور).
حفاظت در برابر باران (داده‌های موتور).

مشخصات

داده‌های موتور (MAD 2806 EEE V1.0)

مدل موتور	MAD 2806 EEE V1.0
تعداد جفت‌های قطب	7
استاتور	12N14P
اندازه استاتور	ورق‌های فولاد سیلیکونی با کیفیت بالا / پوشش مقاوم در برابر دما تا 180°C
درجه سیم لاکی	180°C
اندازه موتور	D:35 × 19.8mm
درجه مغناطیسی	150°C
درجه حفاظت	حفاظت در برابر باران
طول کابل	50 میلی‌متر (سیم‌های لعابی کشیده شده)
انتقال حرارت گریز از مرکز	مستقل
تعادل روتور	≤3 میلی‌گرم
تعادل موتور	≤10 میلی‌گرم
سوراخ‌های نصب پروانه	D:12 M3×4
سوراخ‌های نصب موتور	D:19 M3×4
قطر شفت	IN: 4mm
بلبرینگ	NSK 694ZZMC3*1
آزمایش اختلال	500 V

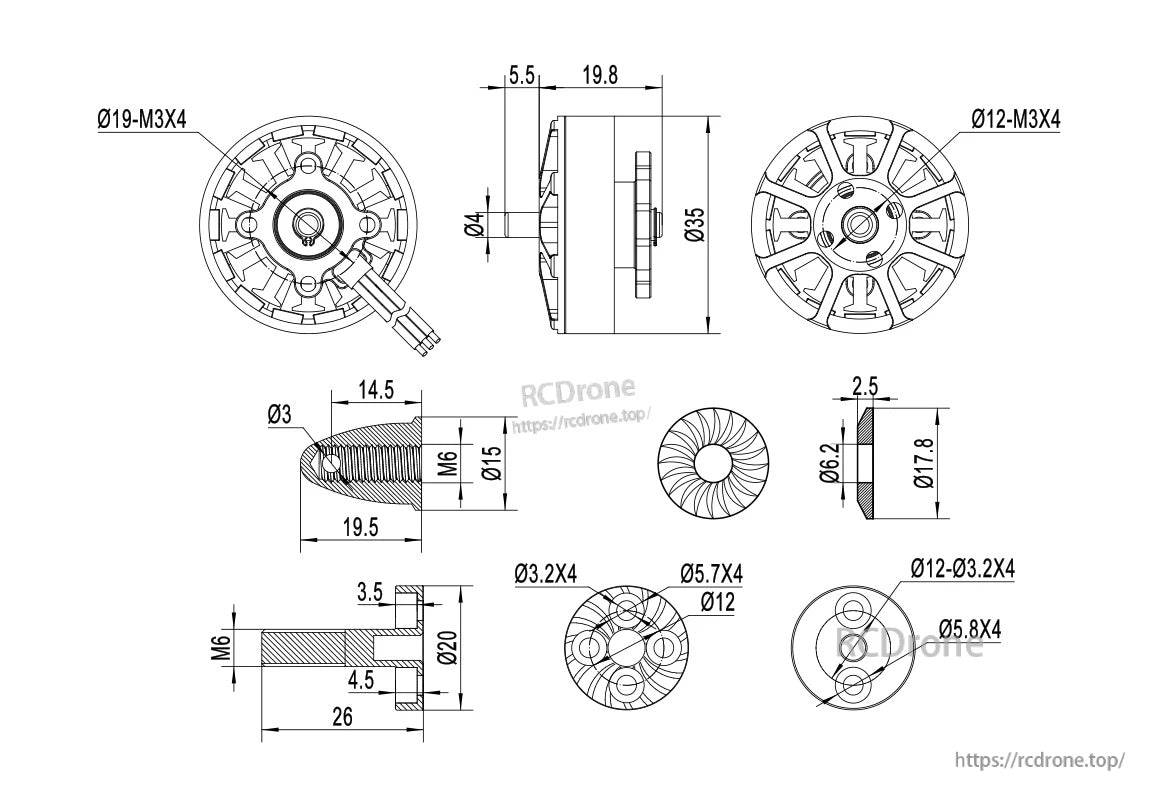

ابعاد نصب / ترسیم (از نقشه)

الگوی نصب	Ø19-M3×4 (نصب موتور)
الگوی نصب پروانه	Ø12-M3×4 (نصب پروانه)
قطر خارجی موتور	Ø35
ابعاد طول موتور	19.۸
ابعاد مرحله / فاصله	۵.۵
قطر شفت (نقشه)	Ø۴
ابعاد اضافی نقشه	Ø۳؛ ۱۴.۵؛ ۱۹.۵؛ M۶؛ Ø۱۵؛ ۲۶؛ Ø۲۰؛ ۳.۵؛ ۴.۵؛ Ø۶.۲؛ ۲.۵؛ Ø۱۷.۸؛ Ø۳.۲×۴؛ Ø۵.۷×۴؛ Ø۱۲؛ Ø۱۲-Ø۳.۲×۴؛ Ø۵.۸×۴

نوع ۴۰۰KV (بسیار کارآمد ۴۰۰KV)

نیروی شناوری پیشنهادی: ۳۰۰~۴۰۰ gf
حداکثر نیروی شناوری: ۱.۱ kgf (توجه: حداکثر نیروی شناوری ممکن است به سطح باتری، نوع پروانه، فشار هوا و شرایط دیگر بستگی داشته باشد)
وزن بهینه: ۴۴ g
کارایی: >۷۴٪

وزن موتور

حداکثر جریان

۷.2 A

RPM/V	۴۰۰KV
جریان بدون بار	۰.۲۲A / ۲۰V
حداکثر نیروی رانش	1.1 کیلوگرم
ESC پیشنهادی	MAD AMPX 30A (2-6S)
وزن برخاست UAV	6S-12" / 1.6 کیلوگرم--کوادکوپتر; 2.4 کیلوگرم--هکساپتر; 3.2 کیلوگرم--اکتاپتر
ولتاژ نامی	باتری لیتیوم پلیمری 6S
مقاومت داخلی	597mΩ
وزن بسته‌بندی محصول	-
حداکثر قدرت	170W
حداکثر گشتاور	0.18 نیوتن متر
پروپیلرهای پیشنهادی	12x4.0, 13x4.4
وزن برخاست روتور تک	300 گرم ~ 400 گرم

650KV نوع (بسیار کارآمد 650KV)

نیروی رانش پیشنهادی برای معلق ماندن: 300~400 gf
حداکثر نیروی رانش: 1.2 کیلوگرم (توجه: حداکثر نیروی رانش ممکن است به سطح باتری، نوع پروانه، فشار هوا و شرایط دیگر بستگی داشته باشد)
وزن بهینه: 45 گرم
بازده: >78%

RPM/V	650KV
جریان بدون بار	0.47A / 20V
وزن موتور	45 گرم
حداکثر جریان	13.4 A
حداکثر نیروی رانش	1.2 کیلوگرم
ESC پیشنهادی	MAD AMPX 30A (2-6S)
وزن برخاست UAV	6S-12" / 1.6 کیلوگرم--کوادکوپتر; 2.4 کیلوگرم--هکسا کوپتر; 3.2کیلوگرم--هلیکوپتر هشت‌پره
ولتاژ اسمی	باتری لیتیوم پلیمری 4S
مقاومت داخلی	218میلی‌اهم
وزن بسته‌بندی محصول	-
حداکثر قدرت	200وات
حداکثر گشتاور	0.2 نیوتن‌متر
پروانه‌های توصیه‌شده	12x4.0، 13x4.4
وزن برخاستن با روتور تک	300گرم ~ 400گرم

داده‌های عملکرد

MAD 2806 EEE 400KV (اندازه‌گیری شده در ولتاژ ورودی 24 ولت، دما 25 درجه سانتی‌گراد، سطح دریا)

افسانه: I = جریان، P = قدرت ورودی، η = کارایی الکتریکی، T = نیروی رانش، N = سرعت چرخش.

400KV • FLUXER PRO 12x4.۰ مَت • AMPX 30A (۲-۶S) • ۶S • حداکثر ۴۵°C

گاز [%]	ولتاژ [V]	جریان [A]	توان ورودی [W]	توان خروجی [W]	گشتاور [N*m]	RPM	نیرو [gf]	بازده [%]	بازده [gf/W]
۳۰	۲۳.۷۶	۰.۳۱	۷.۴	۵.۲	۰.۰۲۰	۲۴۶۹	۱۲۸	۷۰.۳	۱۷.۳
۳۵	۲۳.۷۶	۰.۴۶	۱۰.۹	۸.۰	۰.۰۲۷	۲۸۱۳	۱۷۱	۷۳.۴	۱۵.۷
۴۰	۲۳.۷۶	۰.۶۶	۱۵.۷	۱۱.۸	۰.۰۳۵	۳۲۱۳	۲۲۱	۷۵.۲	۱۴.1
۴۵	۲۳.۷۵	۰.۸۹	۲۱.۱	۱۶.۲	۰.۰۴۳	۳۶۰۳	۲۷۴	۷۶.۸	۱۳.۰
۵۰	۲۳.۷۵	۱.۱۵	۲۷.۳	۲۰.۶	۰.۰۵۰	۳۹۴۱	۳۲۸	۷۵.۵	۱۲.۰
۵۵	۲۳.۷۳	۱.۴۳	۳۳.۹	۲۵.۳	۰.۰۵۷	۴۲۳۵	۳۷۷	۷۴.۶	۱۱.۱
۶۰	۲۳.۷۳	۱.۷۴	۴۱.۳	۳۱.۵	۰.۰۶۷	۴۴۸۶	۴۳۸	۷۶.۳	۱۰.۶
۶۵	۲۳.۷۲	۲.۱	۴۹.۸	۳۸.۱	۰.076	4793	493	76.5	9.9
70	23.7	2.55	60.4	46.9	0.088	5084	568	77.6	9.4
75	23.69	3.15	74.6	56.4	0.100	5386	665	75.6	8.9
80	23.67	3.65	86.4	65.3	0.110	5665	730	75.6	8.5
85	23.66	4.23	100.1	74.7	0.120	5942	799	74.6	8.0
90	23.63	4.84	114.4	84.6	0.131	6166	876	74.0	7.7
95	23.62	5.47	129.2	94.6	0.141	6406	938	73.2	7.3
100	23.59	6.42	151.4	107.9	0.154	6693	1041	71.3	6.9

400KV • FLUXER PRO 13x4.۴ مَت • AMPX ۳۰A (۲-۶S) • ۶S • حداکثر ۵۲°C

گاز [%]	ولتاژ [V]	جریان [A]	توان ورودی [W]	توان خروجی [W]	گشتاور [N*m]	RPM	نیرو [gf]	بازده [%]	بازده [gf/W]
۳۰	۲۳.۷۷	۰.۳۳	۷.۸	۶.۸	۰.۰۲۷	۲۳۹۷	۱۳۹	۸۷.۲	۱۷.۸
۳۵	۲۳.۷۶	۰.۴۹	۱۱.۶	۱۰.۸	۰.۰۳۶	۲۷۱۱	۱۹۴	۸۷.۹	۱۶.۷
۴۰	۲۳.۷۵	۰.۷۲	۱۷.۱	۱۴.۶	۰.۰۴۵	۳۰۹۱	۲۴۹	۸۵.۴	۱۴.6
45	23.75	1.06	25.2	20.6	0.057	3446	329	81.7	13.1
50	23.74	1.4	33.2	27.2	0.069	3759	397	81.9	12.0
55	23.73	1.73	41.1	33.2	0.078	4066	453	80.8	11.0
60	23.72	2.07	49.1	39.1	0.087	4291	513	79.6	10.4
65	23.71	2.45	58.1	46.4	0.097	4564	573	79.9	9.9
70	23.69	2.96	70.1	54.7	0.108	4838	644	78.0	9.2
75	23.67	3.59	85.0	65.0	0.121	5129	739	76.5	8.7
80	23.66	4.2	99.4	75.1	0.134	5352	822	75.6	8.3
85	23.64	4.82	113.9	84.9	0.145	5590	861	74.5	8.0
90	23.62	5.44	128.5	93.3	0.153	5824	922	72.6	7.2
95	23.6	6.23	147.0	105.4	0.168	5990	1006	69.9	6.8
100	23.57	7.19	169.5	118.4	0.181	6249	1101	69.9	6.5

MAD 2806 EEE 650KV (اندازه‌گیری شده در ولتاژ ورودی 16 ولت، دما 25 درجه سانتی‌گراد، سطح دریا)

افسانه: I = جریان، P = توان ورودی، η = کارایی الکتریکی، T = نیروی رانش، N = سرعت چرخش.

650KV • FLUXER PRO 12x4.0 مَت • AMPX 30A (2-6S) • 4S • حداکثر 54°C

گاز [%]	ولتاژ [V]	جریان [A]	توان ورودی [W]	توان خروجی [W]	گشتاور [N*m]	RPM	نیرو [gf]	بازده [%]	بازده [gf/W]
30	15.88	0.57	9.1	7.2	0.026	2654	143	79.1	15.7
35	15.87	0.82	13.0	10.8	0.034	3039	191	83.1	14.7
40	15.86	1.3	20.6	16.3	0.046	3503	264	82.0	12.8
45	15.85	1.75	27.7	22.3	0.055	3870	323	80.5	11.7
50	15.83	2.19	34.7	27.9	0.064	4159	377	80.4	10.9
55	15.82	2.74	43.3	34.2	0.073	4479	440	79.0	10.2
60	15.79	3.49	55.1	43.9	0.087	4820	513	79.7	9.3
65	15.77	4.31	68.0	53.6	0.099	5173	589	78.8	8.7
70	15.74	5.18	81.5	63.4	0.110	5506	663	77.8	8.1
75	15.71	6.27	98.5	76.2	0.126	5773	736	77.4	7.5
80	15.68	7.34	115.1	87.5	0.138	6052	821	76.0	7.1
85	15.65	8.39	131.3	98.0	0.148	6321	895	74.6	6.8
90	15.61	9.53	148.8	108.1	0.158	6579	961	73.2	6.5
95	15.58	10.8	168.3	121.1	0.170	6803	1030	72.0	6.1
100	15.52	12.64	196.2	137.7	0.186	7070	1104	70.2	5.6

650KV • FLUXER PRO 13x4.۴ مَت • AMPX ۳۰A (۲-۶S) • ۴S • حداکثر ۶۴°C

گاز [%]	ولتاژ [V]	جریان [A]	توان ورودی [W]	توان خروجی [W]	گشتاور [N*m]	RPM	نیرو [gf]	بازده [%]	بازده [gf/W]
۳۰	۱۵.۳۲	۰.۶۴	۹.۸	۷.۸	۰.۰۳۰	۲۴۹۰	۱۴۵	۷۹.۶	۱۴.۸
۳۵	۱۵.۳۱	۰.۹۷	۱۴.۹	۱۱.۹	۰.۰۴۰	۲۸۳۳	۲۱۳	۷۹.۹	۱۴.۳
۴۰	۱۵.۲۹	۱.۴۶	۲۲.۳	۱۷.۲	۰.051	3228	274	77.1	12.3
45	15.28	2.04	31.2	24.2	0.064	3615	349	77.6	11.2
50	15.26	2.69	41.0	31.7	0.077	3926	415	77.3	10.1
55	15.24	3.21	48.9	38.0	0.086	4218	482	77.7	9.9
60	15.22	3.86	58.7	44.7	0.095	4494	544	76.1	9.3
65	15.2	4.68	71.1	53.4	0.105	4807	612	75.1	8.6
70	15.17	5.68	86.2	64.3	0.121	5077	690	74.6	8.0
75	15.13	6.77	102.4	75.6	0.135	5346	794	73.8	7.7
80	15.1	7.89	119.1	86.4	0.148	5577	878	72.5	7.4
85	15.07	8.97	135.2	95.5	0.156	5845	930	70.6	6.9
90	15.03	10.16	152.7	106.5	0.168	6053	1001	69.7	6.6
95	15	11.42	171.3	117.8	0.181	6217	1052	68.8	6.1
100	14.94	13.38	199.9	132.0	0.196	6432	1163	66.0	5.8

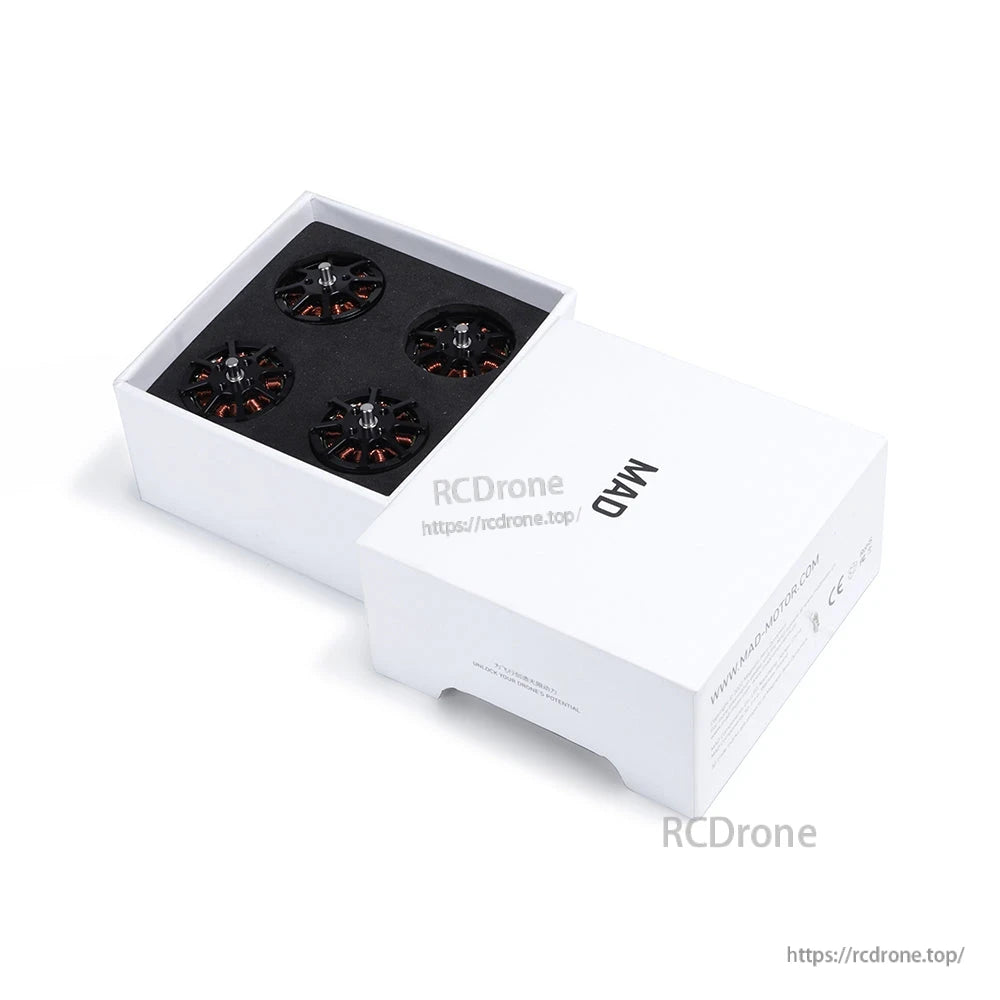

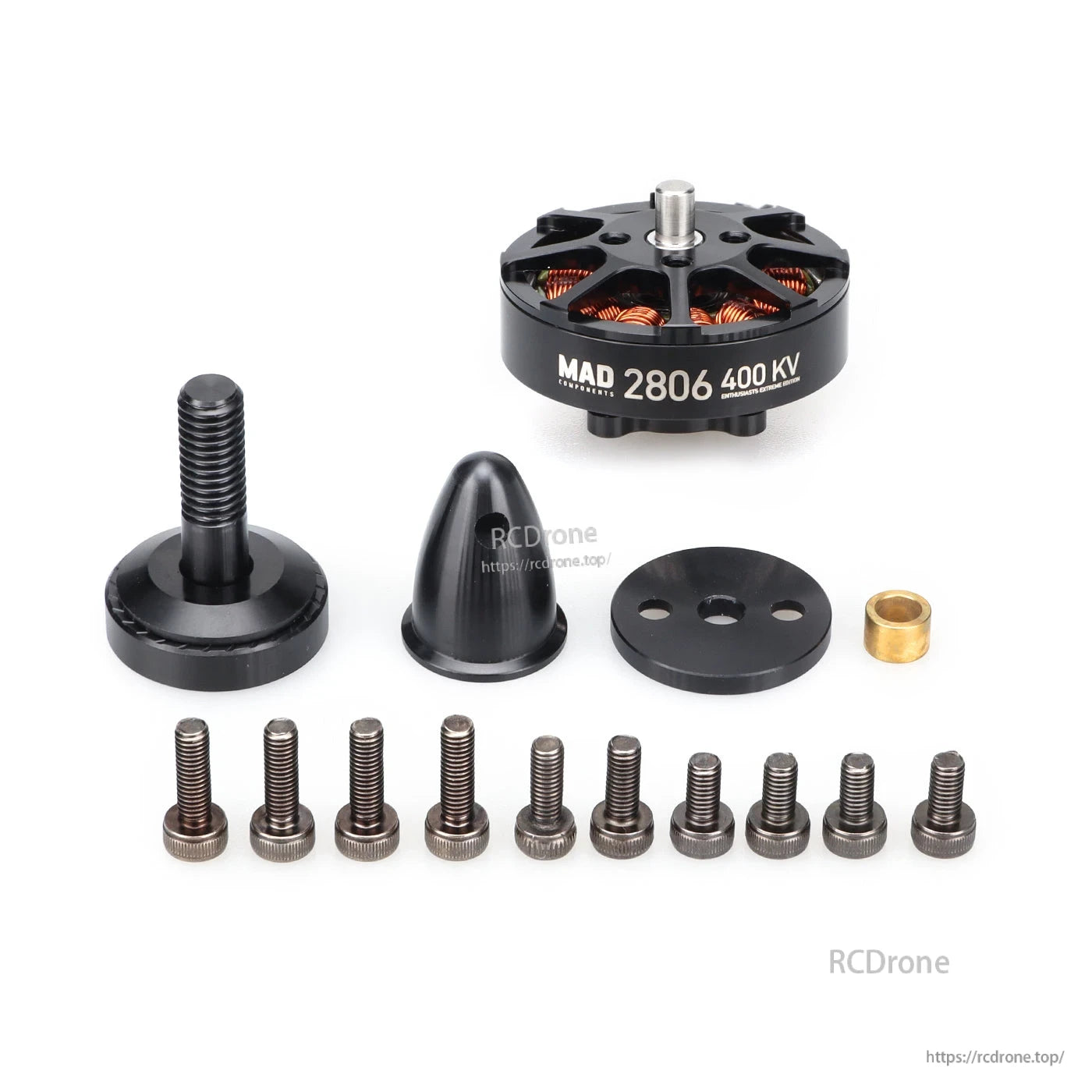

موارد شامل

صفحه پروانه *2
آداپتور پروانه *1
حلقه آداپتور 04-6 *1
M3*omm *4 پیچ موتور
M3*8mm *4 پیچ آداپتور پروانه
M3*8mm *2 پیچ پروانه
برچسب *1

برای بررسی سازگاری (پروانه‌ها، ESC، باتری) و کمک به راه‌اندازی، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/ .

کاربردها

عکاسی هوایی حرفه‌ای و نقشه‌برداری
نقشه‌برداری و اکتشاف در مسافت‌های طولانی
کوادکوپترهای آموزشی

جزئیات

ابعاد دقیق موتور و الگوهای نصب M3 به تأیید تناسب با فریم، آداپتور پروانه و پایه موتور کمک می‌کند.

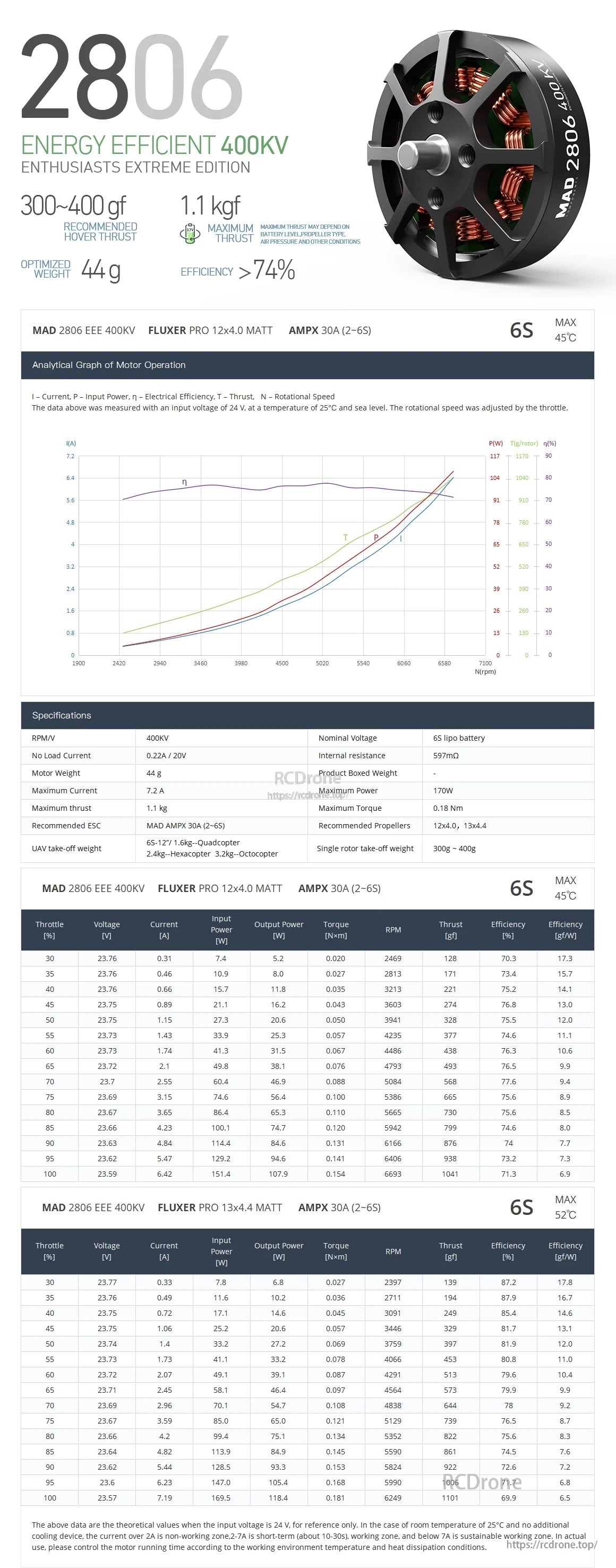

مشخصات موتور MAD 2806 EEE V1.0 شامل سیم‌پیچی 400KV، وزن 44 گرم و سازگاری با 6S به همراه منحنی‌های عملکرد و جداول تست است.

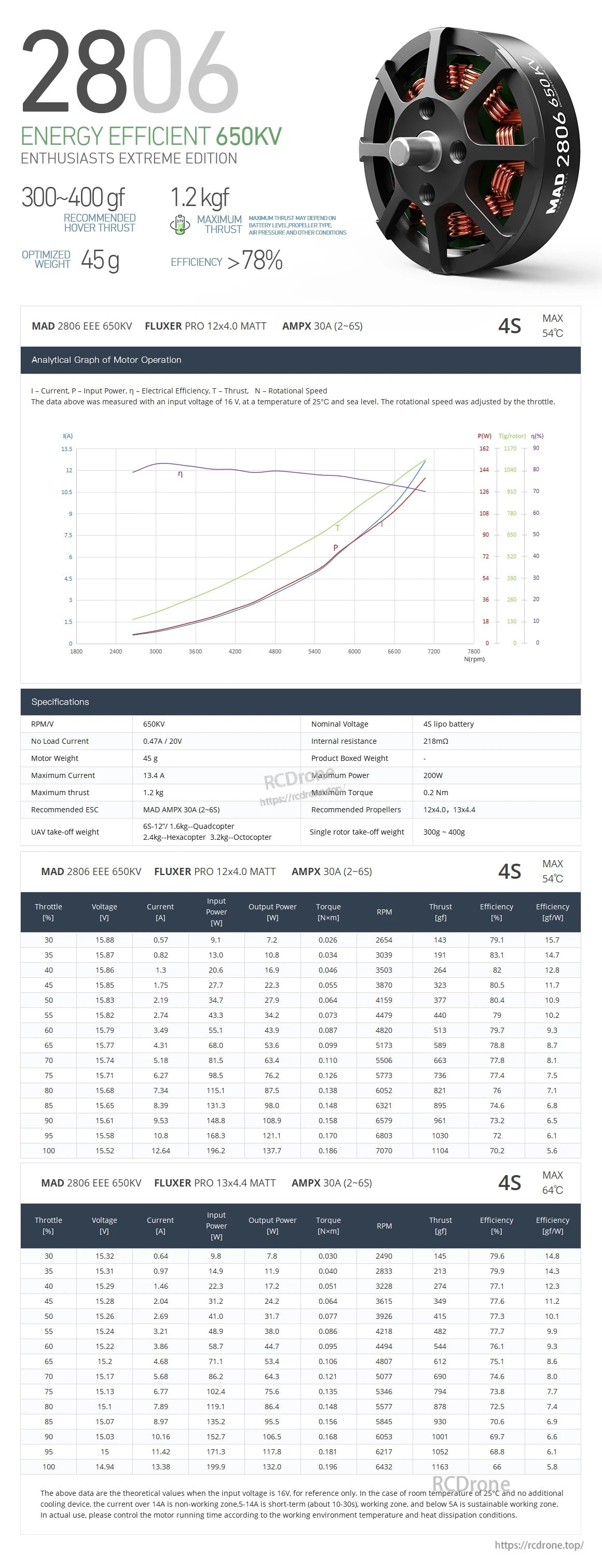

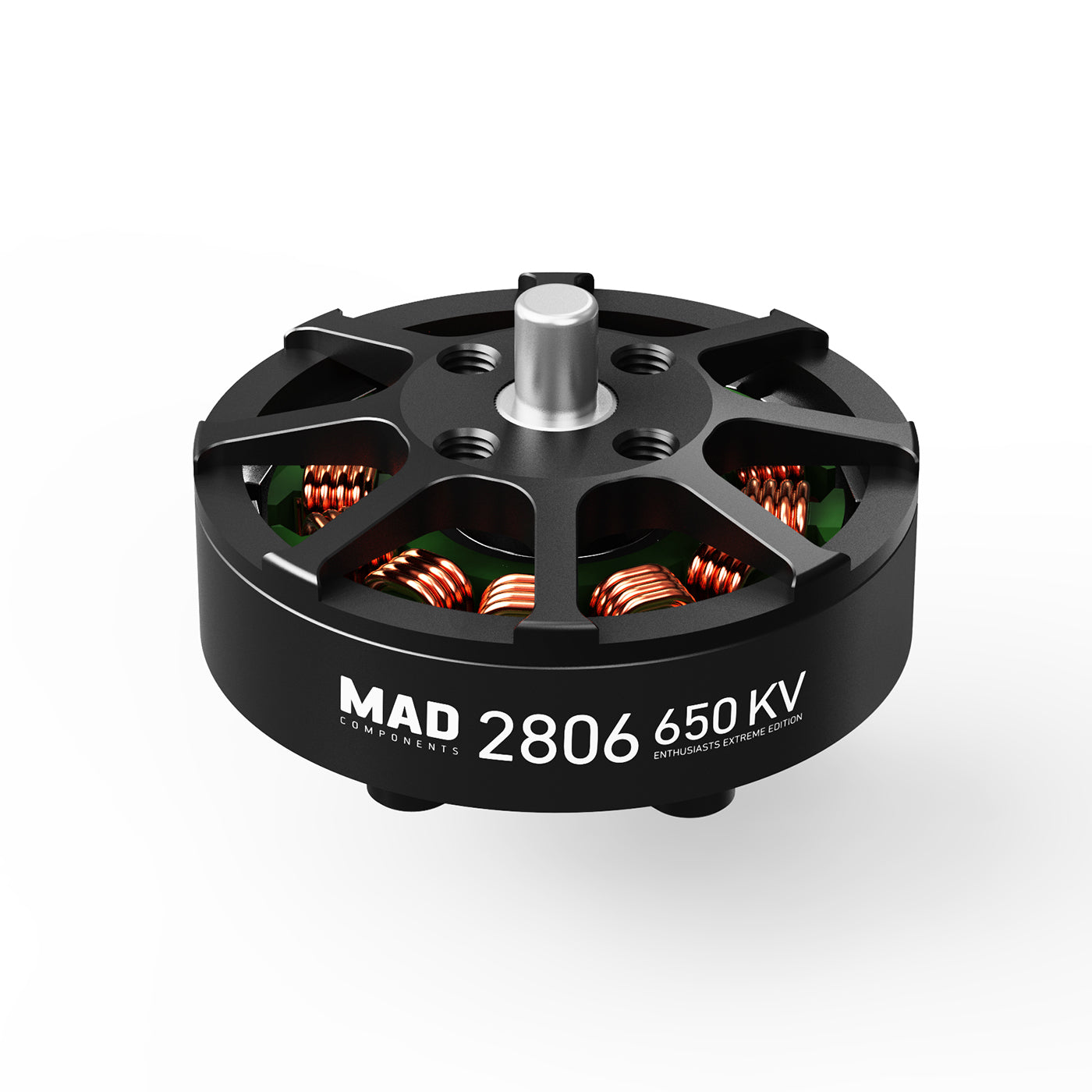

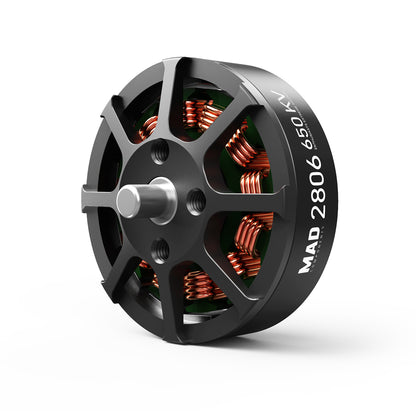

موتور MAD 2806 EEE V1.0 650KV با یک نمودار عملکرد دقیق و جداول مشخصات ارائه می‌شود تا به تطابق پروپ‌ها و تنظیمات قدرت کمک کند.
