موتور پهپاد MAD M10 IPE V2.0 با بلبرینگ زاویهدار، 12S، در مدلهای 90KV/100KV/120KV/150KV/180KV
موتور پهپاد MAD M10 IPE V2.0 با بلبرینگ زاویهدار، 12S، در مدلهای 90KV/100KV/120KV/150KV/180KV
MAD
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی

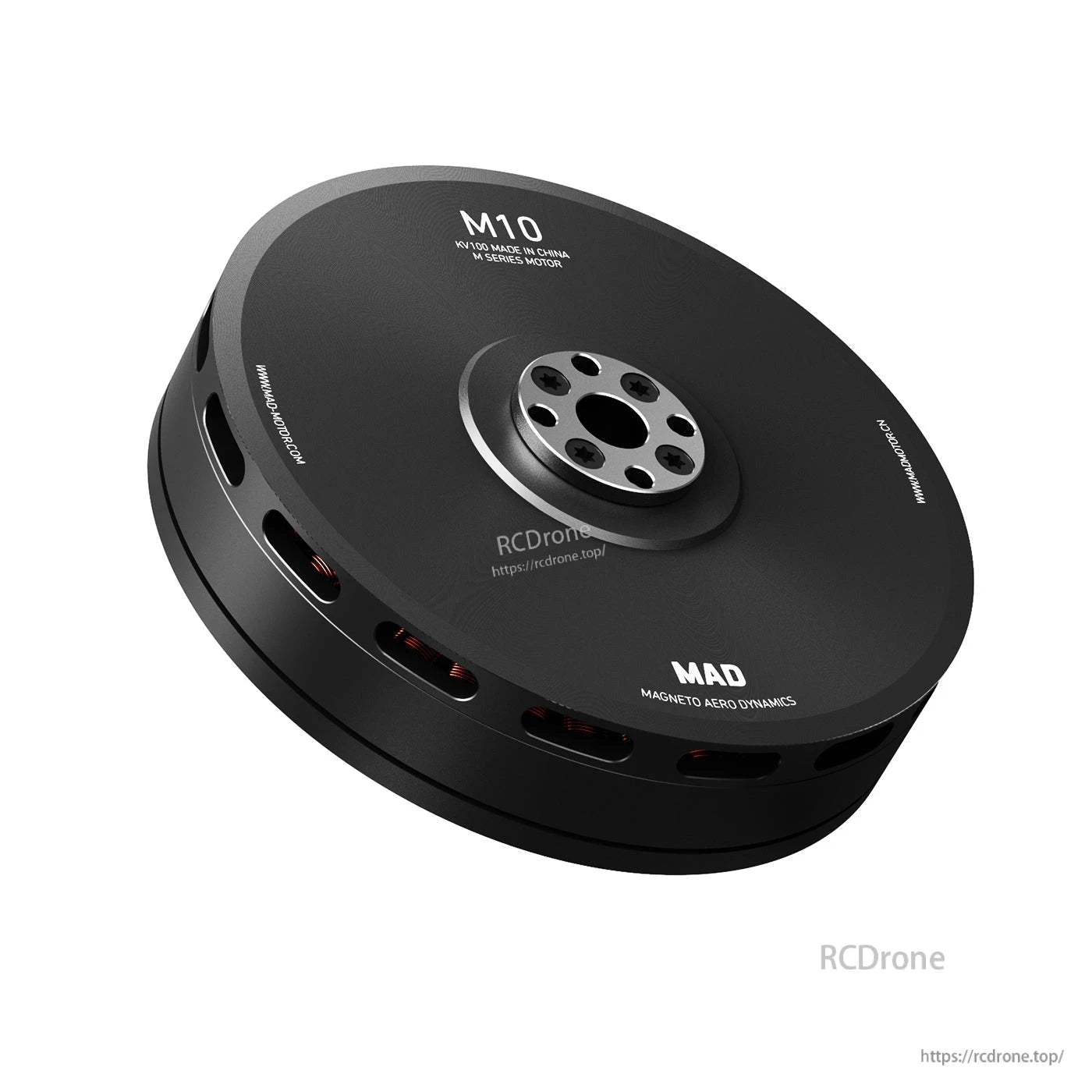

موتور پهپاد MAD M10 IPE V2.0 (نسخه بلبرینگ تماس زاویهای) برای کاربردهای با نیروی بالا طراحی شده است، از جمله بارهای تک محوری 5–6 کیلوگرمی با پروپیلرهای فیبر کربن 24–32 اینچی. این موتور از سیستمهای 12S پشتیبانی میکند و در گزینههای مختلف KV (90KV / 100KV / 120KV / 150KV / 180KV) ارائه میشود.
| نیروی پایدار: | 4~46kg |
| حداکثر نیروی محرکه: | 17.1کیلوگرم |
| ولتاژ پشتیبانی: | 12S |
| وزن: | 614 گرم |
ویژگیهای کلیدی
- بلبرینگهای تماس زاویهای برای دوام و عملکرد روان
- طراحی شده برای پروانههای 24–32 اینچی و بارهای تکمحور 5–6 کیلوگرم
- پشتیبانی از سیستم ولتاژ 12S
- انتقال حرارت گریز از مرکز: بله
مشخصات
دادههای موتور (عمومی)
| مدل موتور | MAD M10 IPE V2.0 | تعداد جفت قطبها | 15 |
| استاتور | ضد زنگ | درجه سیم لاکی | 220°C |
| اندازه موتور | قطر: 118 × 34 میلیمتر | درجه آهنربا | 180°C |
| درجه حفاظت | IP35 | طول کابل | 150 میلیمتر (سیمهای لاکی کشیده شده) |
| انتقال حرارت گریز از مرکز | بله | تعادل روتور | ≤10 میلیگرم |
| سوراخهای نصب پروپیلر | قطر: 23 M3×4 | تعادل موتور | ≤20 میلیگرم |
| قطر شفت | داخل: 15 میلیمتر | سوراخهای نصب موتور | قطر: 50 M4×4، قطر: 76 M4×4 |
| بلبرینگ | 6902ZZ / 7902CTYNSULP4 | آزمایش مخرب | 500 ولت |

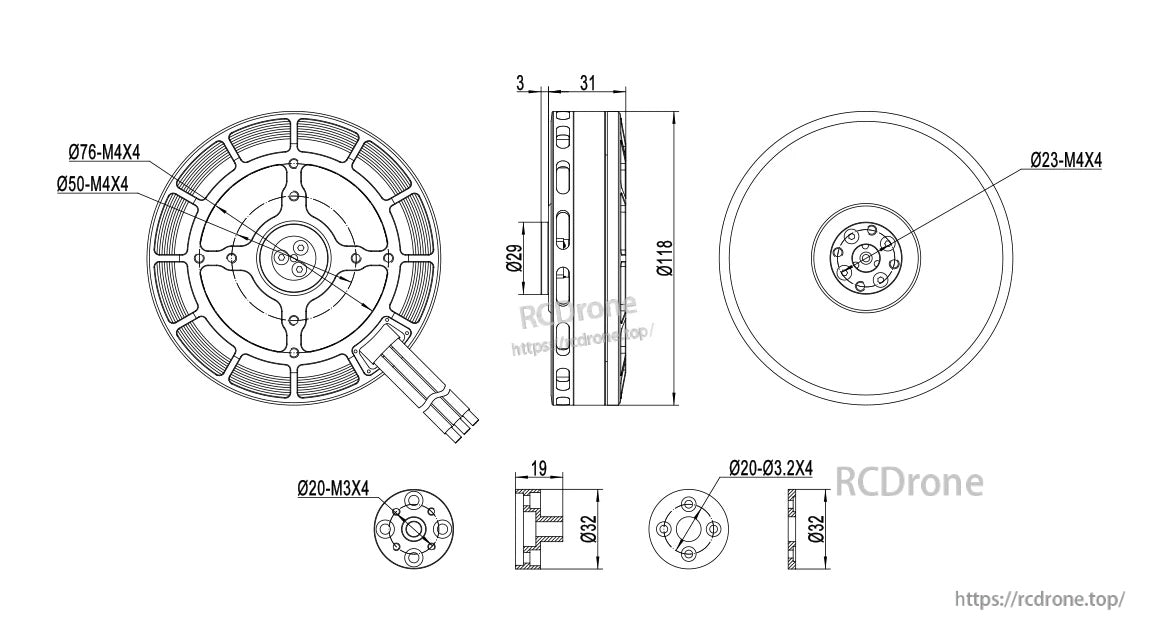

نقشه & ابعاد نصب
| قطر خارجی موتور | Ø118 |
| ضخامت بدنه (نشان داده شده) | 31 + 3 |
| ویژگی داخلی (نشان داده شده) | Ø29 |
| الگوهای سوراخ نصب موتور | Ø50-M4×4; Ø76-M4×4 |
| الگوی سوراخ نصب پروپ (نشان داده شده) | Ø23-M4×4 |
| سوراخهای صفحه جانبی (نشان داده شده) | Ø20-M3×4; Ø20-Ø3.2×4 |

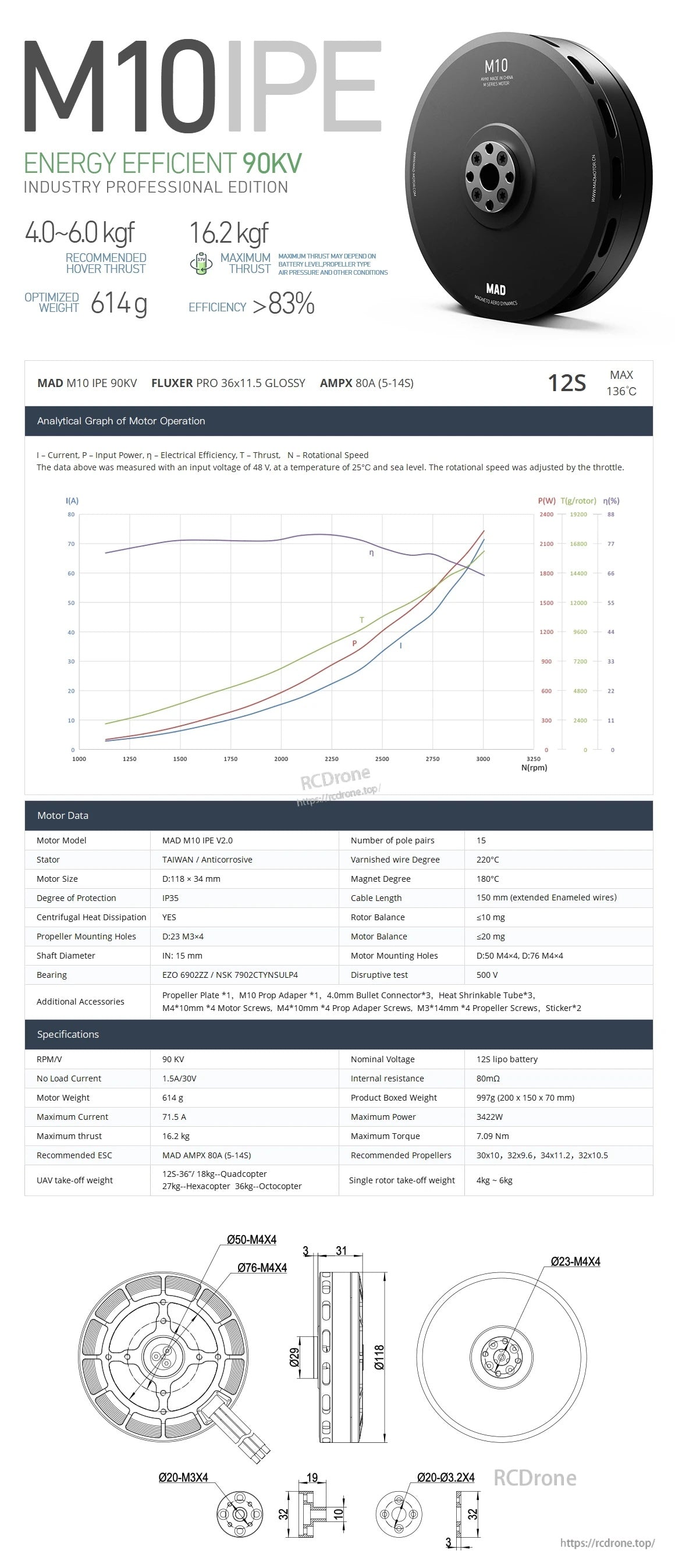

مشخصات 90KV
- بسیار کارآمد 90KV (نسخه حرفهای صنعتی)
- نیروی شناوری پیشنهادی: 4.0~6.0 kgf
- حداکثر نیروی شناوری: 16.2 kgf
- وزن بهینه: 614 g
- بازدهی: >83%
- تنظیمات آزمایش نشان داده شده: FLUXER PRO 36×11.5 GLOSSY; ESC پیشنهادی نشان داده شده: AMPX 80A (5-14S); ولتاژ نشان داده شده: 12S; حداکثر نشان داده شده: 136°C
| RPM/V | 90 KV | ولتاژ اسمی | باتری لیتیوم پلیمری 12S |
| جریان بدون بار | 1.5A/30V | مقاومت داخلی | 80mΩ |
| وزن موتور | 614 g | وزن بستهبندی محصول | 997g (200 x 150 x 70 mm) |
| حداکثر جریان | 71.5 A | حداکثر قدرت | 3422 وات |
| حداکثر نیروی رانش | 16.2 کیلوگرم | حداکثر گشتاور | 7.09 نیوتن متر |
| ESC پیشنهادی | MAD AMPX 80A (5-14S) | پروپیلرهای پیشنهادی | 30x10، 32x9.6، 34x11.2، 32x10.5 |
| وزن برخاست UAV | 12S-36"/18کیلوگرم--کوادکوپتر؛ 27کیلوگرم--هکسا کوپتر؛ 36کیلوگرم--اکتا کوپتر | وزن برخاست روتور تک | 4کیلوگرم ~ 6کیلوگرم |

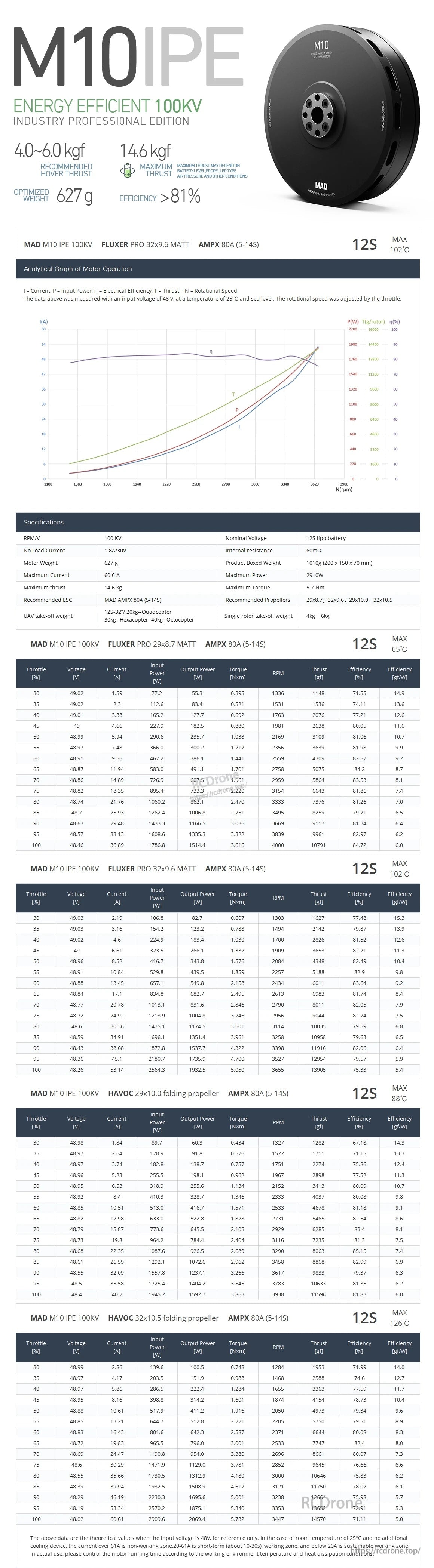

مشخصات 100KV
- 100KV با بهرهوری انرژی (نسخه حرفهای صنعتی)
- نیروی رانش معلق پیشنهادی: 4.0~6.0 کیلوگرم-فشار
- حداکثر نیروی رانش: 14.6 kgf
- وزن بهینه: 627 گرم
- بازده: >81%
| RPM/V | 100 KV | ولتاژ نامی | باتری لیتیوم پلیمری 12S |
| جریان بدون بار | 1.8A/30V | مقاومت داخلی | 60mΩ |
| وزن موتور | 627 گرم | وزن بسته بندی محصول | 1017 گرم (200 x 150 x 70 میلیمتر) |
| جریان حداکثر | 60.6 A | قدرت حداکثر> | 2910 W |
| نیروی حداکثر | 14.6 کیلوگرم | گشتاور حداکثر | 5.7 نیوتن متر |
| ESC پیشنهادی | MAD AMPX 80A (5-14S) | پروپیلرهای پیشنهادی | 29x8.7، 32x9.6، 29x10.0، 32x10.5 |
| وزن برخاست UAV | 12S-32"/16kg--کوادکوپتر; 30kg--هکسا کوپتر; 40kg--اکتا کوپتر | وزن برخاست روتور تک | 4kg ~ 6kg |
مشخصات 120KV
- بسیار کارآمد 120KV (نسخه حرفهای صنعتی)
- نیروی شناور پیشنهادی: 4.0~6.0 kgf
- حداکثر نیروی محرکه: 17.1 kgf
- وزن بهینه: 634 g
- کارایی: >79%
| RPM/V | 120 KV | ولتاژ اسمی | باتری لیتیوم پلیمر 12S |
| جریان بدون بار | 2.1A/30V | مقاومت داخلی | 47mΩ |
| وزن موتور | 634 g | وزن بستهبندی محصول | 1017g (200 x 150 x 70 mm) |
| حداکثر جریان | 85.7 A | حداکثر قدرت | 3752 W |
| حداکثر نیروی رانش | 17.1 kg | حداکثر گشتاور | 6.7 Nm |
| ESC پیشنهادی | MAD AMPX 80A (5-14S); AMPX 120A (5-14S) | پروپیلرهای پیشنهادی | 28x8.4, 29x8.7, 32x9.6 |
| وزن برخاست UAV | 12S-29"/20kg--کوادکوپتر; 30kg--هکسا کوپتر; 40kg--اکتا کوپتر | وزن برخاست روتور تک | 4kg ~ 6kg |

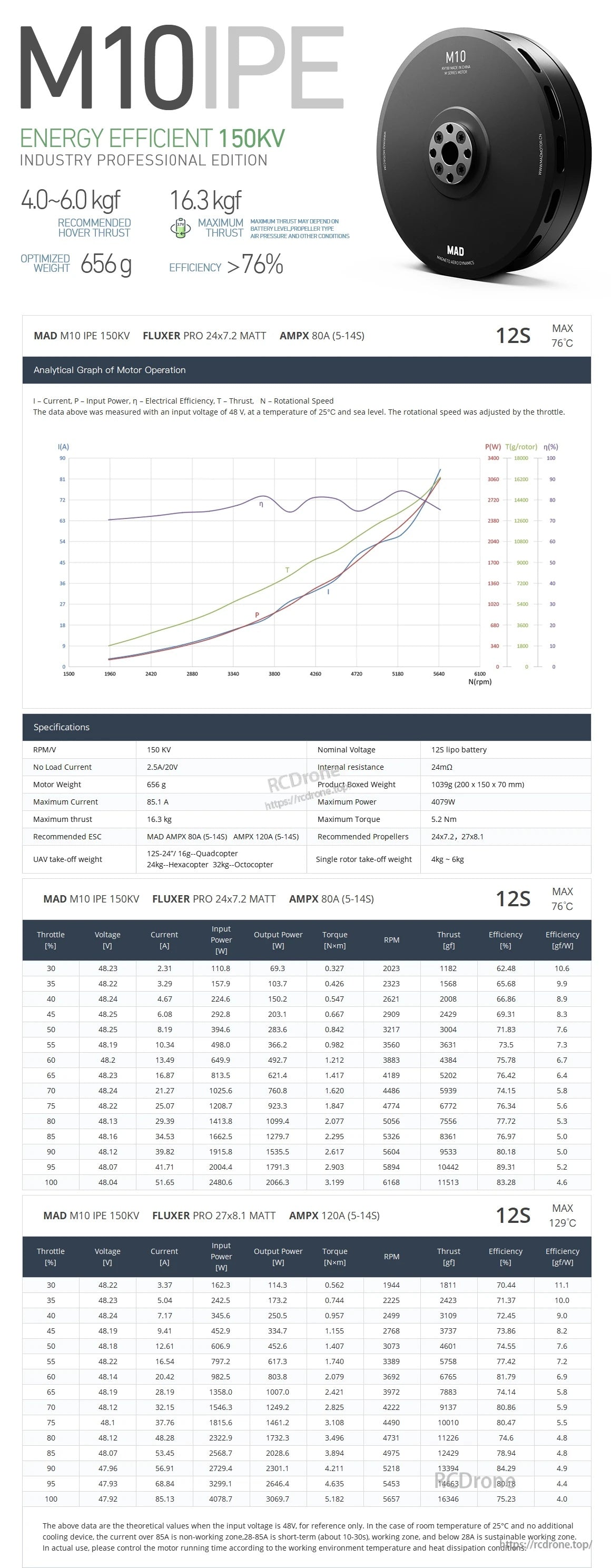

مشخصات 150KV
- 150KV با کارایی انرژی (نسخه حرفهای صنعتی)
- نیروی رانش پیشنهادی برای معلق ماندن: 4.0~6.0 kgf
- حداکثر نیروی رانش: 16.3 کیلوگرم
- وزن بهینه: 656 گرم
- بازدهی: >76%
| RPM/V | 150 KV | ولتاژ نامی | باتری لیتیوم پلیمری 12S |
| جریان بدون بار | 2.5A/20V | مقاومت داخلی | 24mΩ |
| وزن موتور | 656 گرم | وزن بسته بندی محصول | 1039 گرم (200 x 150 x 70 میلیمتر) |
| حداکثر جریان | 85.1 A | حداکثر توان | 4079 W |
| حداکثر نیروی رانش | 16.3 کیلوگرم | حداکثر گشتاور | 5.2 نیوتن متر |
| ESC پیشنهادی | MAD AMPX 80A (5-14S); AMPX 120A (5-14S) | پروپیلرهای پیشنهادی | 24x7.2، 27x8.1 |
| وزن برخاست UAV | 12S-24"/16kg--کوادکوپتر; 24kg--هکساپتر; 32kg--اکتاپتر | وزن برخاست روتور تک | 4kg ~ 6kg |
مشخصات 180KV
- کارآمد انرژی 180KV (نسخه حرفهای صنعتی)
- نیروی شناور پیشنهادی: 4.0~6.0 kgf
- حداکثر نیروی محرکه: 16.6 kgf
- وزن بهینه: 642 g
- کارایی: >72%
| RPM/V | 180 KV | ولتاژ اسمی | باتری لیتیوم پلیمر 12S |
| جریان بدون بار | 4.4A/20V | مقاومت داخلی | 21mΩ |
| وزن موتور | 642 g | وزن بستهبندی محصول | 1025g (200 x 150 x 70 mm) |
| حداکثر جریان | 99.3 A | حداکثر قدرت | 4714 W |
| حداکثر نیروی رانش | 16.6 kg | حداکثر گشتاور | 4.7 Nm |
| ESC پیشنهادی | MAD AMPX 120A (5-14S) | پروپیلرهای پیشنهادی | 24x7.2 |
| وزن برخاست UAV | 12S-24"/22kg--کوادکوپتر; 33kg--هکسا کوپتر; 44kg--اکتا کوپتر | وزن برخاست روتور تک | 4kg ~ 6kg |
یادداشتهای آزمایش نشان داده شده در نمودارهای عملکرد
- افسانه نمودار نشان داده شده: I = جریان، P = قدرت ورودی، η = کارایی الکتریکی، T = نیروی رانش، N = سرعت چرخشی
- دادههای نشان داده شده با ولتاژ ورودی 48 V، در دمای 25 درجه سانتیگراد و سطح دریا اندازهگیری شده است؛ سرعت چرخشی با گاز تنظیم شده است

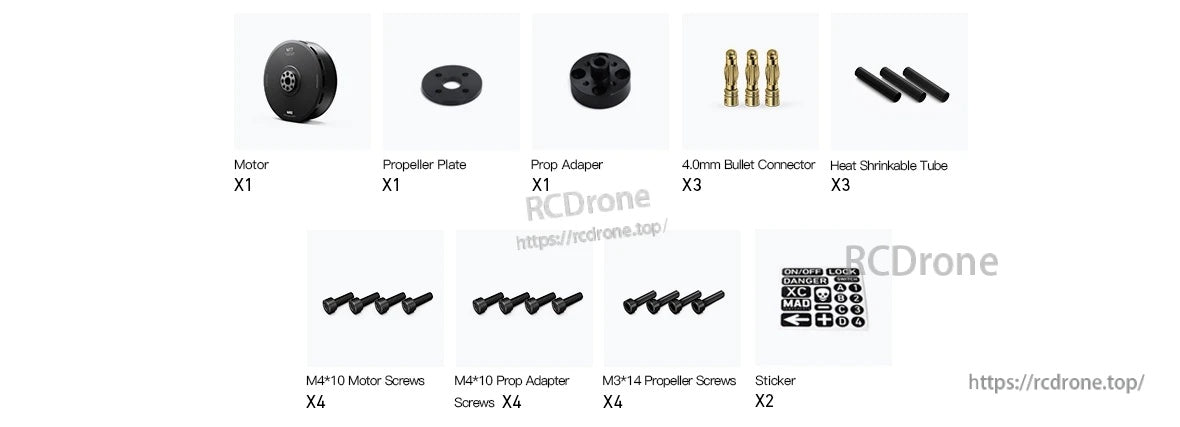

چه چیزی شامل میشود
- موتور x1
- صفحه پروپیلر x1
- آداپتور پروپ x1
- 4.0mm کانکتور بولت x3
- لوله حرارتی جمع شونده x3
- پیچ موتور M4*10 x4
- پیچهای آداپتور پروپ M4*10 x4
- پیچهای پروپیلر M3*14 x4
- برچسب x2
کاربردها
- پاراموتورهای الکتریکی و سیستمهای EPPG
- هواپیماهای بدون سرنشین سنگین با پروپیلرهای بزرگ
- پلتفرمهای پروازی با ماندگاری طولانی که به نیروی بالا و عملکرد 12S نیاز دارند
برای سوالات نصب و سازگاری (انتخاب پروپیلر/ESC، الگوهای نصب، انتخاب KV)، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.
جزئیات
موتور MAD M10 IPE V2.0 از الگوهای پیچ M4 و M3 به وضوح تعریف شده و اندازه بدنه Ø118 mm برای کمک به برنامهریزی نصب و فضای قاب استفاده میکند.
کیت موتور MAD M10 IPE V2.0 شامل یک آداپتور پروپ، صفحه پروپیلر، کانکتورهای بولت 4.0mm، لولههای حرارتی جمع شونده و پیچهای نصب برای نصب است.
MAD M10 IPE V2.مستندات موتور 0 شامل یک رتبه 12S، منحنیهای عملکرد، مشخصات کلیدی و نقشههای ابعادی برای برنامهریزی نصب است.

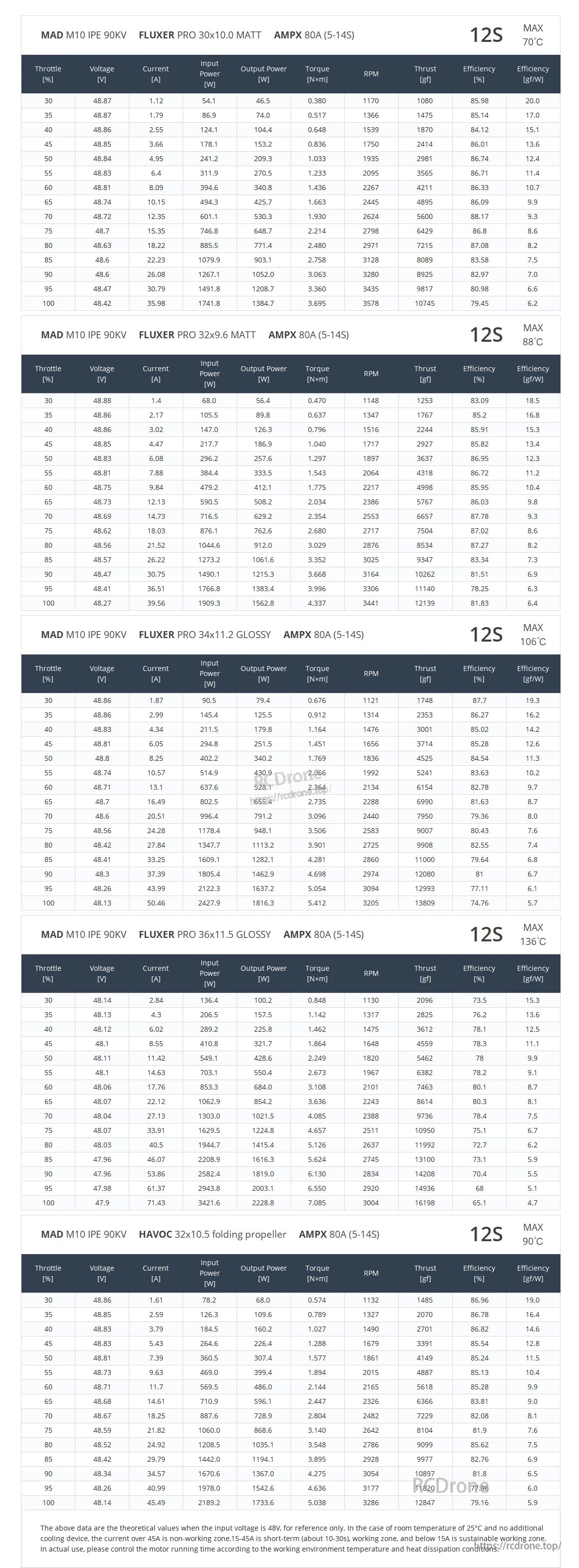

دادههای تنظیم MAD M10 IPE V2.0 12S به مقایسه مقادیر توصیه شده در گزینههای 90KV تا 180KV در حین راهاندازی کمک میکند.
برگه مشخصات موتور MAD M10 IPE V2.0 عملیات 12S را توضیح میدهد و شامل منحنیهای عملکرد و جداول دادههای دقیق برای برنامهریزی راهاندازی است.

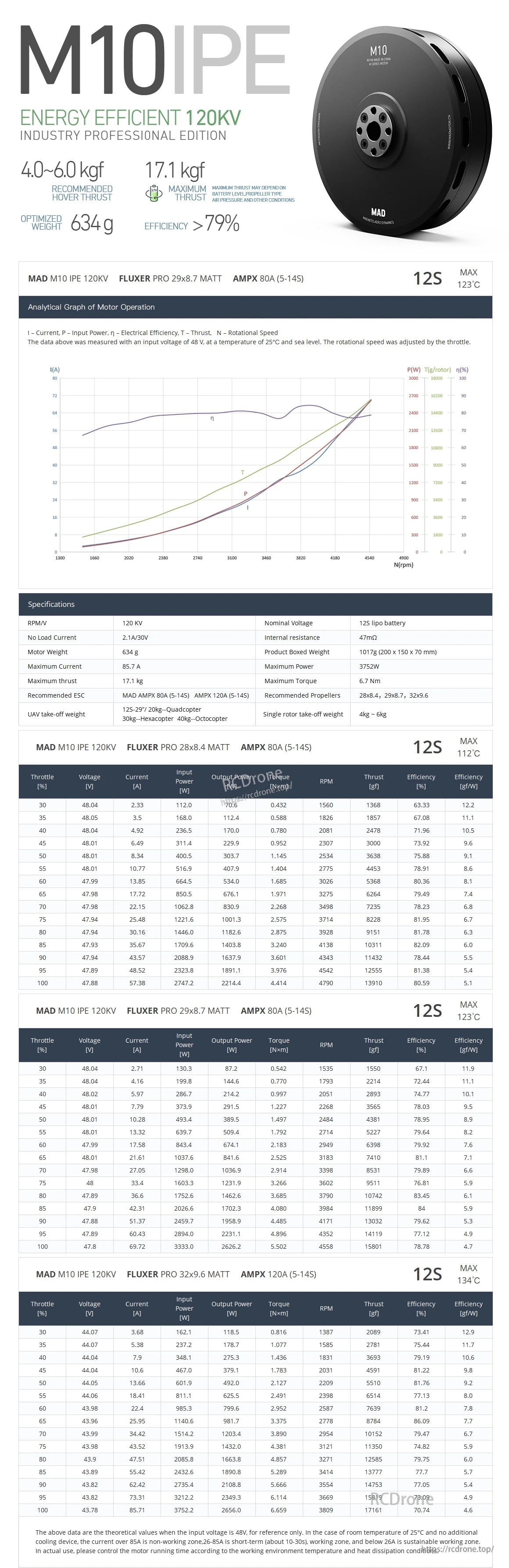

برگه مشخصات موتور MAD M10 IPE V2.0 ارقام کلیدی مانند 120KV، حداکثر 17.1 کیلوگرم نیروی رانش، 63A و 79% کارایی را در کنار منحنیهای عملکرد فهرست میکند.
مستندات موتور MAD M10 IPE شامل منحنیهای تست 12S و جداول مشخصات دقیق برای کمک به مقایسه گزینههای KV و تنظیمات پروپ است.

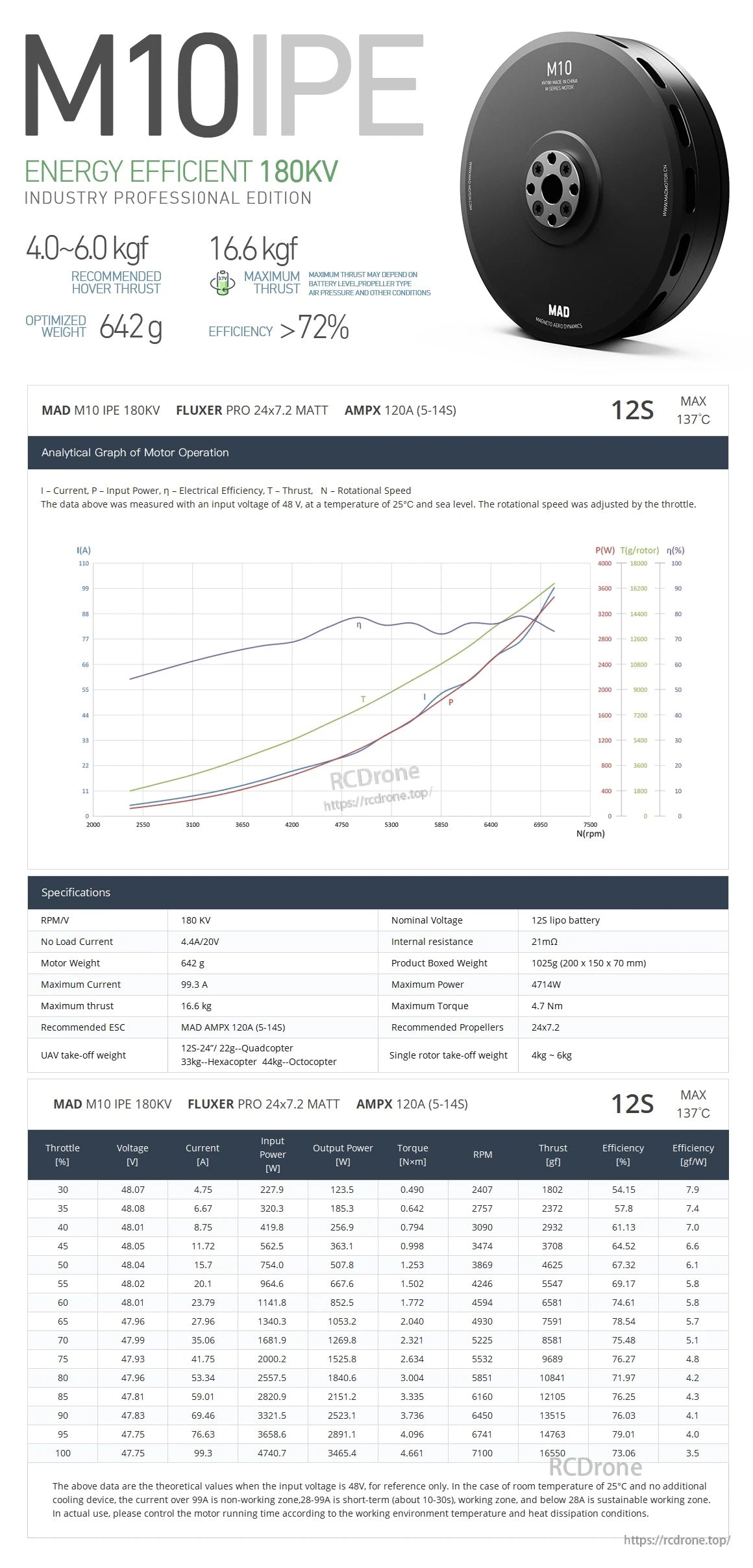

جزئیات عملکرد موتور MAD M10 IPE V2.0 یک دامنه 6–12S، گزینه 180KV با کارایی انرژی بالا و حداکثر نیروی رانش 16.6 کیلوگرمفورس با بیش از 72% کارایی را فهرست میکند.
