موتور درون MAD Antimatter M6C08 IPE V3 با 130KV/180KV/260KV/320KV، مناسب برای 6S-12S، استاندارد IP45
موتور درون MAD Antimatter M6C08 IPE V3 با 130KV/180KV/260KV/320KV، مناسب برای 6S-12S، استاندارد IP45
MAD
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
موتور پهپاد MAD Antimatter M6C08 IPE V3 یک موتور چند روتوره با عملکرد بالا است که برای بارهای 2–4 کیلوگرم/روتور طراحی شده است و گزینههای ولتاژ متعددی در پیکربندیهای 6S تا 12S دارد. این موتور برای پروپیلرهای فیبر کربن 20–24 اینچی بهینهسازی شده و هدف آن تولید نیروی پایدار با مصرف انرژی کمتر است.
| نیروی پایدار | 2~4 کیلوگرم |
| حداکثر نیروی محرکه | 7.6 کیلوگرم |
| گزینههای ولتاژ / KV | 130KV/12S; 180KV/12S; 260KV/6S; 320KV/6S |
| وزن (بر اساس گزینه KV) | 209 گرم، 210 گرم، 220 گرم، 213 گرم |
ویژگیهای کلیدی
- پشتیبانی از سیستمهای ولتاژ 6S، 8S و 12S (بر اساس گزینه KV)
- پیکربندی استاتور: 24N28P
- آزمون شبیهسازی چگالی شار مغناطیسی با موفقیت گذرانده شد (تمرکز بر کارایی انرژی)
- انتقال حرارت گریز از مرکز: بله
مشخصات
عمومی (M6C08 IPE V3.0)
| مدل موتور | MAD M6C08 IPE V3.0 |
| تعداد جفت قطبها | 14 |
| استاتور | ضد زنگ |
| درجه سیم لاکی | 180°C |
| اندازه موتور | قطر: 72 x 31.۴ میلیمتر |
| درجه مغناطیس | ۱۵۰°C |
| درجه حفاظت | IP45 |
| طول کابل | ۱۵۰ میلیمتر ۱۶# AWG (مشکی) سیلیکون |
| تعادل روتور | <= ۵ میلیگرم |
| تعادل موتور | <= ۱۰ میلیگرم |
| سوراخهای نصب پروپیلر | D:۱۲ M3x4، D:۱۸ M3x4، D:۲۲ M3x4 |
| سوراخهای نصب موتور | D:۲۵ M3x4 |
| قطر شفت | <داخل: ۶ میلیمتر|
| بلبرینگ | ۶۹۶ZZ*۲ |
| آزمایش اختلال | ۵۰۰ ولت |
ابعاد نقشه و سوراخهای نصب
- الگوی نصب موتور: Ø۲۵-M3x4
- الگوهای نصب پروپ: Ø۱۲-M3x4، Ø۱۸-M3x4، Ø۲۲-M3x4
- ابعاد اضافی نشان داده شده: ۲۷.۵ میلیمتر؛ ۳.۹ میلیمتر؛ Ø۷۲؛ Ø۴؛ ۳.۵ میلیمتر؛ ۷ میلیمتر؛ Ø۶؛ Ø۲۵.۵؛ Ø۱۲-Ø۳.۲ x۲؛ ۲.۹ میلیمتر
الکتریکی / نیروی محرکه (با گزینه KV)
| گزینه KV | ولتاژ نامی | RPM/V | جریان بدون بار | مقاومت داخلی | وزن موتور | حداکثر جریان | حداکثر قدرت | حداکثر گشتاور | حداکثر نیروی محرکه | ESC پیشنهادی | پروپیلرهای پیشنهادی | وزن برخاست تکروتور | وزن برخاست UAV | وزن بستهبندی محصول |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ۱۳۰KV | باتری لیتیوم پلیمری ۱۲S | ۱۳۰KV | ۰.۳۸A/۲۰V | ۲۳۸mΩ | ۲۰۹ گرم | ۲۰.۱ A | ۹۸۰ W | ۱.۶۵ Nm | ۵.۹ کیلوگرم | MAD AMPX ۴۰A (۵-۱۴S) HV | ۲۱x۶.۳، ۲۲x۶.۶، ۲۲.۱x۷.۴، ۲۴x۷.۲ | ۲ کیلوگرم ~ ۲.۵ کیلوگرم | ۱۲S-22"/۷کیلوگرم--کوادکوپتر؛ ۱۰.5کیلوگرم--هگزاکوپتر; 14کیلوگرم--اکتوکوپتر | 379گرم (110 x 110 x 55 میلیمتر) |
| 180KV | باتری لیتیوم پلیمری 12S | 180KV | 0.51A/20V | 119میلیاهم | 210 گرم | 34 آمپر | 1485 وات | 1.99 نیوتنمتر | 7.1 کیلوگرم | MAD AMPX 40A (5-14S) HV | 20x6.0, 21x5.3, 22x6.6, 22x7.0 | 2 کیلوگرم ~ 3 کیلوگرم | 12S-22"/12کیلوگرم--کوادکوپتر; 16.5کیلوگرم--هگزاکوپتر; 22کیلوگرم--اکتوکوپتر | 380گرم (110 x 110 x 55 میلیمتر) |
| 260KV | باتری لیتیوم پلیمری 6-8S | 260KV | 1.04A/20V | 57میلیاهم | 220 گرم | 50.7 آمپر | 1602.2 وات | 1.96 نیوتنمتر | 7.6 کیلوگرم | MAD AMPX 80A (5-14S) | 21x6.3, 22x6.6, 22.1x7.4, 24x7.2 | 3 کیلوگرم ~ 4 کیلوگرم | 6S-22"/7کیلوگرم--کوادکوپتر; 10.5کیلوگرم--هگزاکوپتر; 14کیلوگرم--اکتوکوپتر | 379گرم (110 x 110 x 55 میلیمتر) |
| 320KV | باتری لیتیوم پلیمری 6S | 320KV | 1.37A/20V | 37میلیاهم | 213 گرم | 63.4 آمپر | 1464.5 وات | 1.91 نیوتنمتر | 6.9 کیلوگرم | XROTOR Pro 60A (4-6S) | 21x6.3، 22x6.6، 22.1x7.4، 24x7.2 | 2.5 کیلوگرم ~ 3.5 کیلوگرم | 6S-22"/9کیلوگرم--کوادکوپتر; 13.5کیلوگرم--هگزاکوپتر; 18کیلوگرم--اکتوکوپتر | 388گرم (110 x 110 x 55 میلیمتر) |

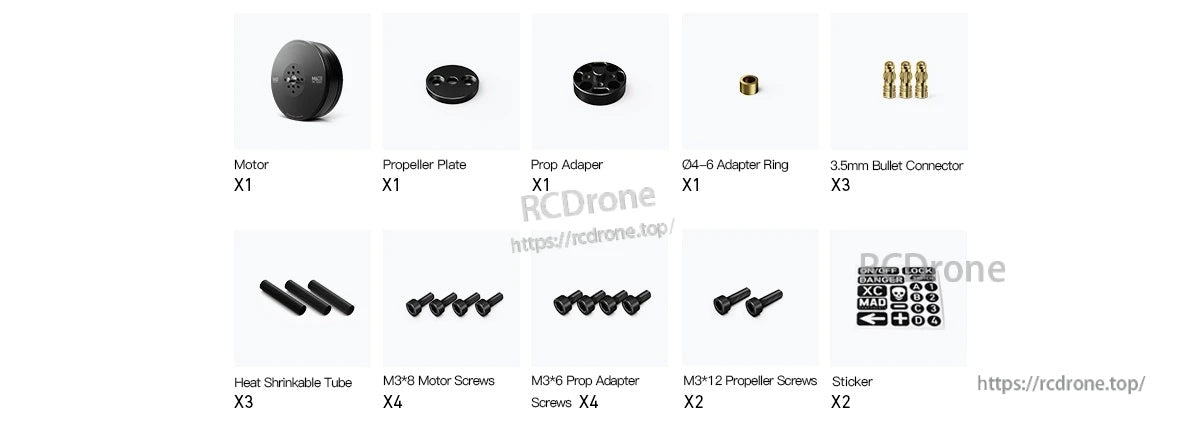

محتویات موجود
- موتور x1
- صفحه پروانه x1
- آداپتور پروانه x1
- حلقه آداپتور Ø4-6 x1
- 3.کانکتور گلولهای 5mm x3
- لوله جمع شونده حرارتی x3
- پیچهای موتور M3*8 x4
- پیچهای آداپتور پروپ M3*6 x4
- پیچهای پروپ M3*12 x2
- برچسب x2
برای بررسیهای سازگاری (KV/ولتاژ/پروپ/تطابق ESC) یا درخواست نمودارهای تست کامل تولیدکننده و جداول گاز، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.
کاربردها
- هواپیماهای چند روتوره با ظرفیت بلند کردن 2–4 کیلوگرم/روتور
- پلتفرمهایی که از پروپهای 20–24 اینچی استفاده میکنند و هدف آنها هم قدرت و هم کارایی است
- ساختهایی که به حفاظت IP45 و طراحی استاتور ضد زنگ نیاز دارند
جزئیات

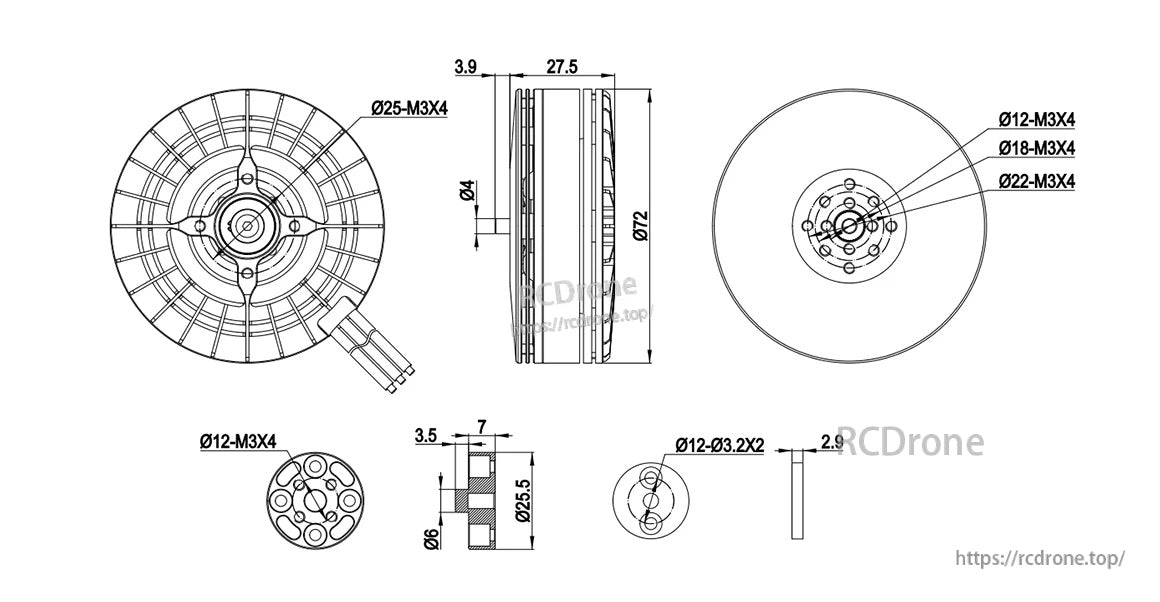

ابعاد موتور MAD Antimatter M6C08 و الگوهای پیچ M3 به تأیید تناسب برای فریم و سختافزار نصب شما کمک میکند.

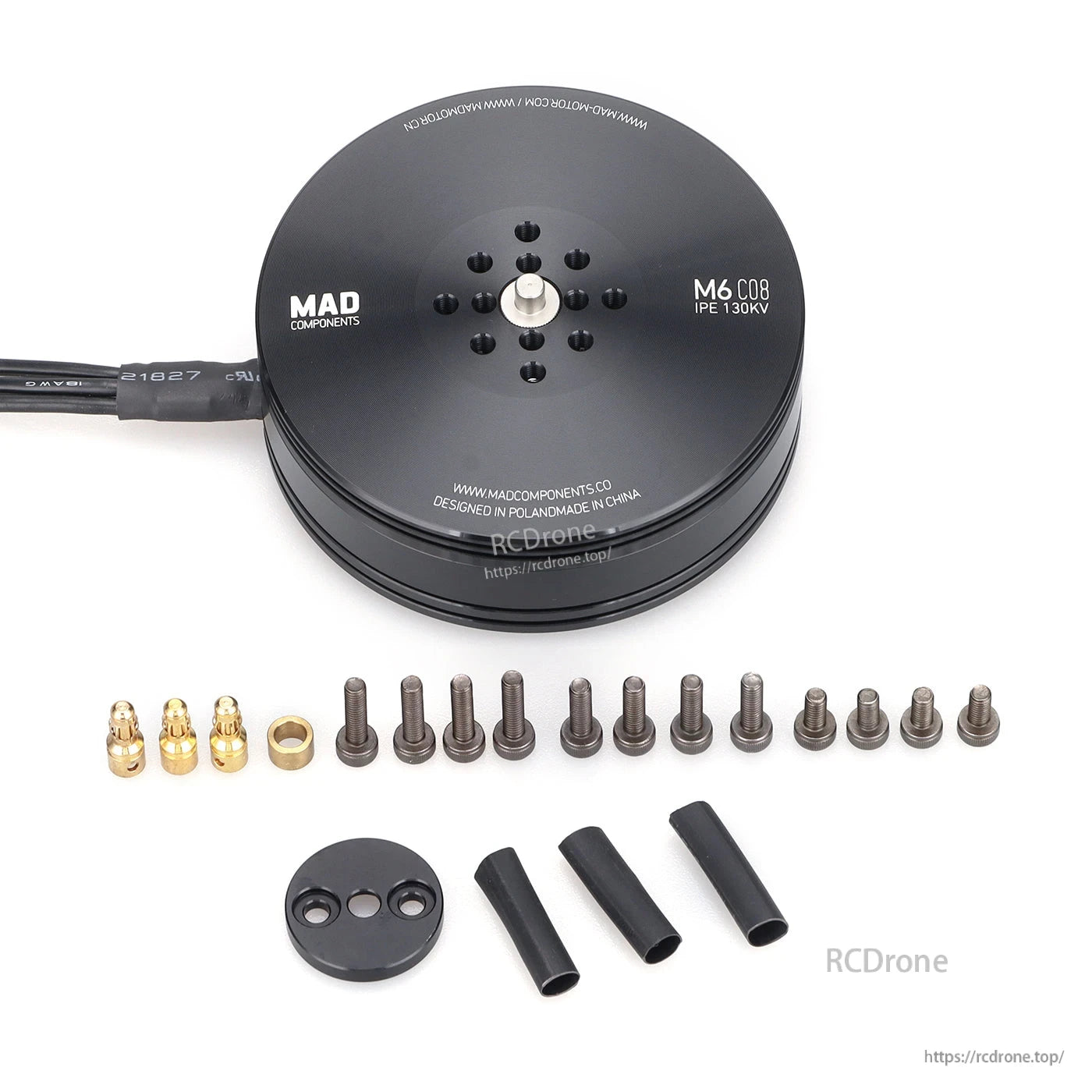

مجموعه موتور MAD Antimatter M6C08 شامل یک صفحه پروپ، آداپتور پروپ، حلقه آداپتور، پیچها، 3.کانکتورهای گلولهای 5 میلیمتری و لولههای حرارتی برای نصب.

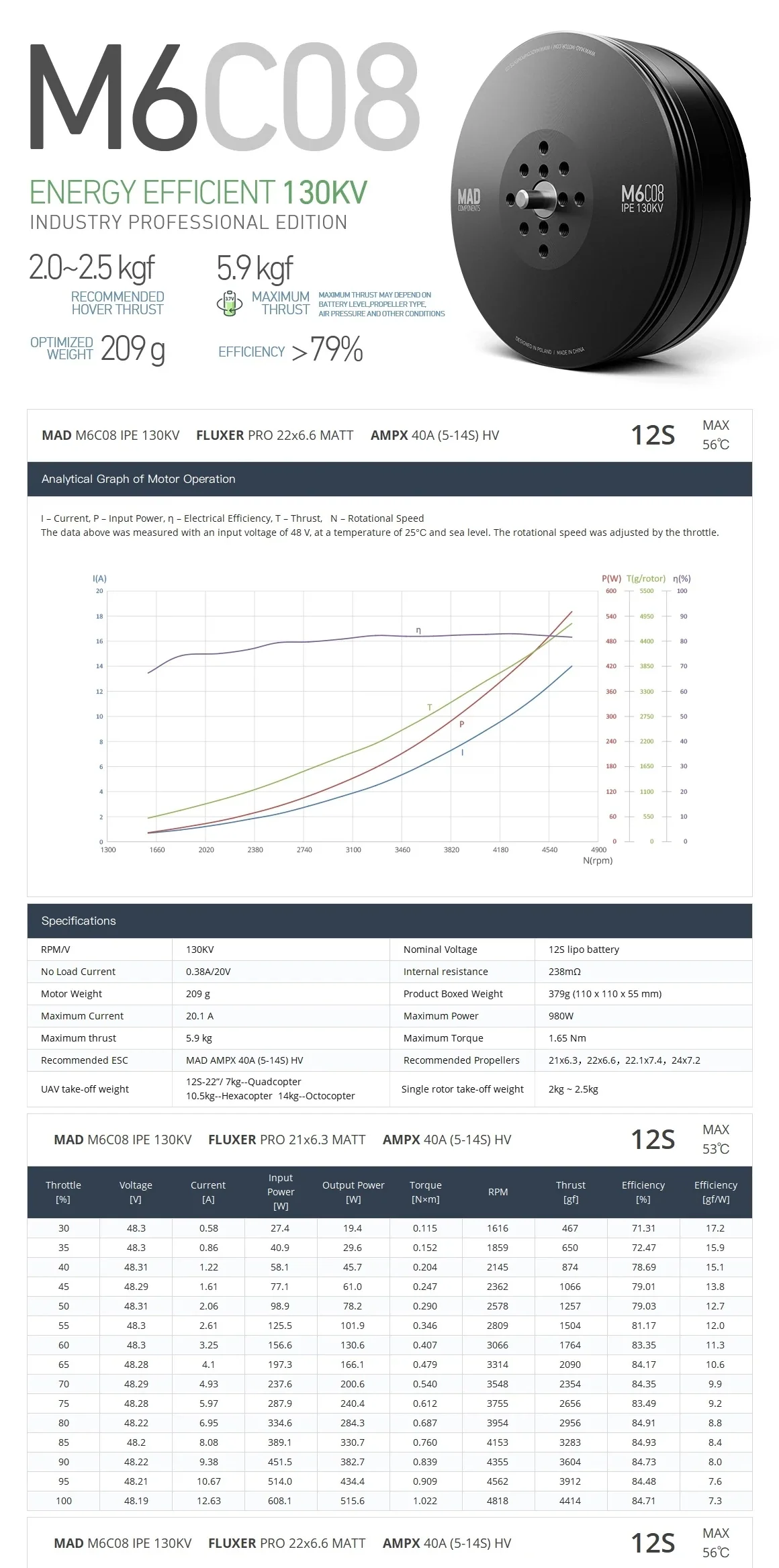

موتور MAD Antimatter M6C08 به عنوان گزینهای با کارایی انرژی 130KV با دامنه نیروی 20–25 kgf و پشتیبانی از ساختهای 12S (حداکثر 56V) برچسبگذاری شده است.

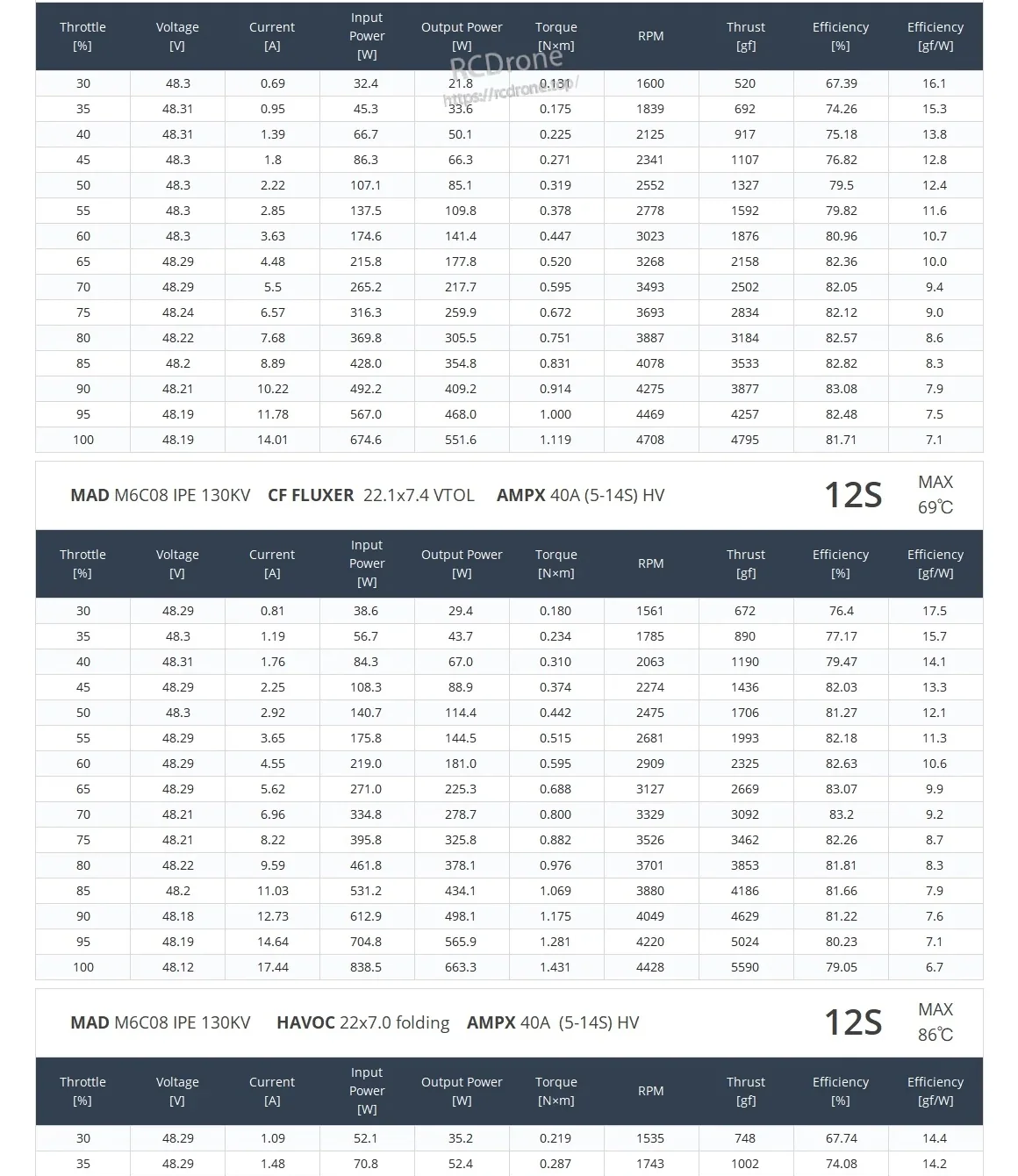

دادههای عملکرد موتور MAD M6C08 IPE V3 شامل ولتاژ، جریان، RPM، نیروی رانش و کارایی در سطوح گاز برای یک تنظیم 12S با پروپ 22.1x7.4 و ESC HV 40A AMPX است.

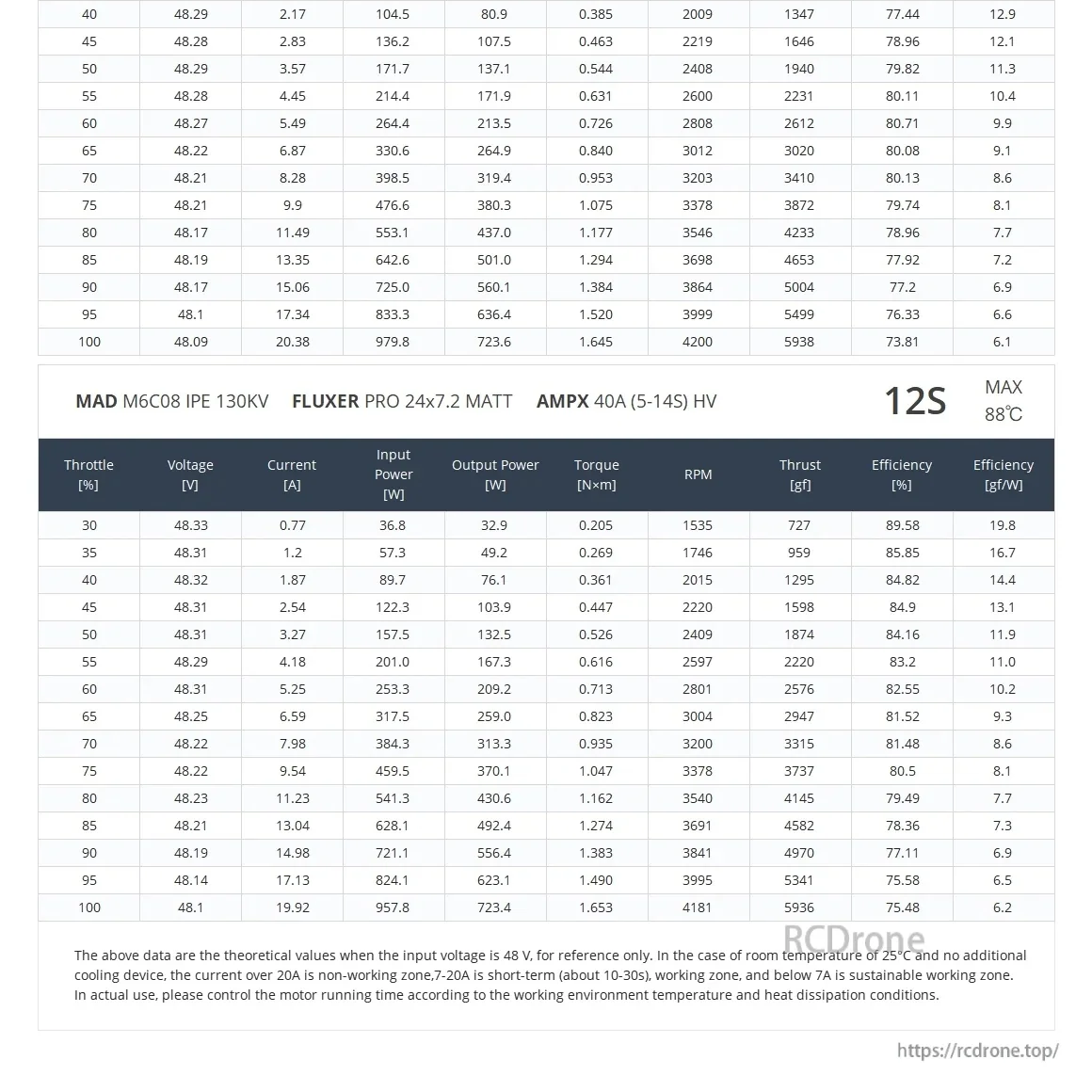

دادههای عملکرد موتور MAD Antimatter M6C08 IPE V3 نتایج 12S را برای گاز، ولتاژ، جریان، RPM، نیروی رانش و کارایی فهرست میکند.
دادههای عملکرد موتور MAD Antimatter M6C08 شامل منحنیهای کارایی و جداول آزمایش دقیق برای کمک به انتخاب پروپ و تنظیمات است.

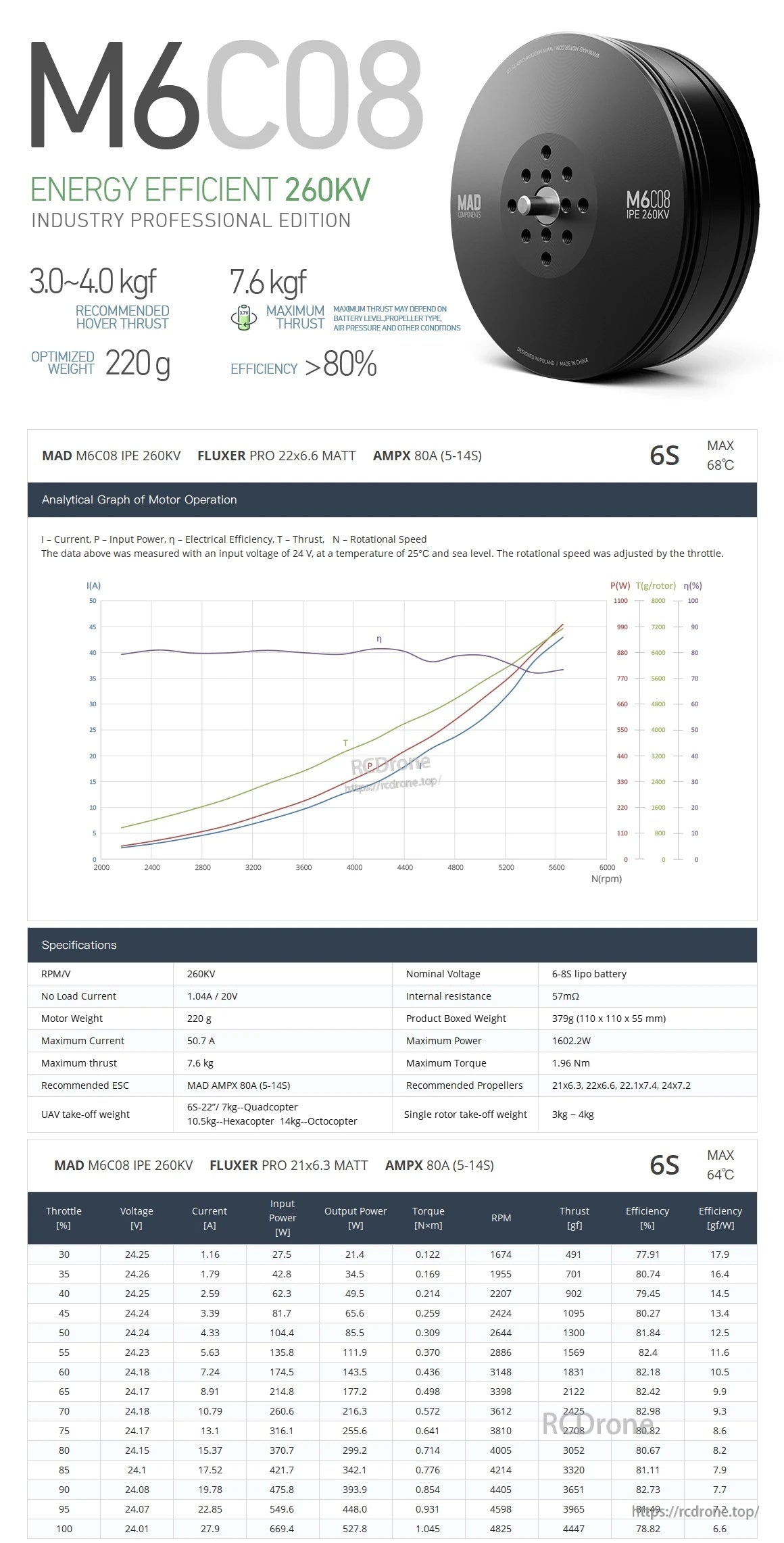

برگه مشخصات موتور MAD Antimatter M6C08 یک رتبه 260KV را به همراه دادههای نیروی رانش و کارایی برای کمک به برنامهریزی تنظیمات شما فهرست میکند.

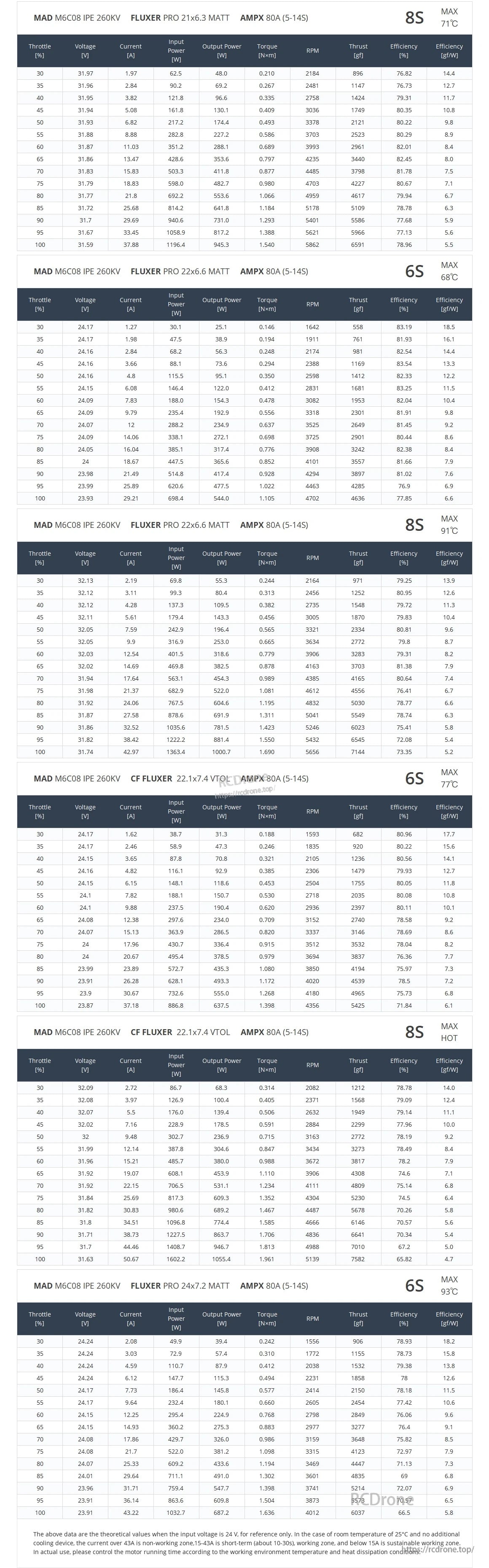

جدولهای داده آزمایشی نیروی رانش، جریان و ارقام کارایی را در گزینههای مختلف پروپ در تنظیمات 6S و 8S لیست میکند.
مستندات موتور MAD Antimatter M6C08 منحنیهای عملکرد و جدولهای آزمایشی را ارائه میدهد تا به برنامهریزی پروپ و تنظیم قدرت کمک کند.
