موتور پهپاد سرنشین‌دار MAD M50C35 PRO EEE (9KV/34KV/40KV) 24S/100S با قابلیت حمل بار سنگین

MAD

$1,798.50 USD

فروش فروخته شده

Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.

گزینه KV 34KV-24S 40KV-24S 9KV-100S موتور+سنسور دما PT1000

تعداد

مشاهده جزئیات کامل

بررسی اجمالی

موتور درون ماندنی MAD M50C35 PRO EEE برای پلتفرم‌های چند روتوره بزرگ، سیستم‌های پاراگلایدری / پاراموتوری الکتریکی و هواپیماهای بزرگ e-VTOL طراحی شده است. این موتور از پروپیلرهای کربنی با اندازه 57–63 اینچ پشتیبانی می‌کند و برای پیشرانه‌های با قدرت بالا و باربری سنگین قرار گرفته است.

نیروی پیشرانه پایدار	30~45 کیلوگرم
حداکثر نیروی پیشرانه	113.7 کیلوگرم
ولتاژ پشتیبانی	24S, 100S
وزن	4200 گرم

ویژگی‌های کلیدی

نیروی پیشرانه پیشنهادی برای معلق ماندن (بسته به نوع): 30~40 کیلوگرم‌فورس (9KV)، 35~45 کیلوگرم‌فورس (34KV)، 30~40 کیلوگرم‌فورس (40KV)
حداکثر نیروی پیشرانه (بسته به نوع): 92.6 کیلوگرم‌فورس (9KV)، 113.7 کیلوگرم‌فورس (34KV)، 90.۹ کیلوگرم نیرو (۴۰ کیلو ولت)
بازده (بسته به نوع): >۷۸٪ (۹ کیلو ولت)، >۸۳٪ (۳۴ کیلو ولت)، >۸۲٪ (۴۰ کیلو ولت)
خروجی توان (توضیحات ارائه شده): ۲۵ کیلو وات
موقعیت‌یابی قطعات صنعتی (توضیحات ارائه شده)

مشخصات

داده‌های موتور (عمومی)

مدل موتور	ماد M50C35 EEE V2.0
تعداد جفت قطب‌ها	31
استاتور	ضد زنگ
درجه سیم لاکی	220°C
اندازه موتور	قطر: 191 × 94 میلی‌متر
درجه آهنربا	180°C
درجه حفاظت	حفاظت در برابر باران
طول کابل	150 میلی‌متر (سیم‌های لاکی کشیده شده)
انتقال حرارت گریز از مرکز	مستقل
تعادل روتور	≤20 میلی‌گرم
تعادل موتور	≤30 میلی‌گرم
سوراخ‌های نصب پروپیلر	قطر: 50 M6×6، قطر: 32 M4×4
سوراخ‌های نصب موتور	قطر: 80 M6×6
قطر شفت	داخل: 25 میلی‌متر
بلبرینگ	NSK 6818ZZCM
آزمایش مخرب	1000 ولت

نقشه & نصب (استخراج شده)

قطر خارجی	Ø191
عرض بدنه	83 + 11 (جمعاً 94)
قطر ویژگی مرکز	Ø90
الگوی نصب موتور	Ø80-M6×6
الگوهای نصب پروپ	Ø50-M6×6; Ø32-M4×4
سوراخ مرکزی	Ø25
طول ویژگی مرکز	22
فراخوانی سوراخ	Ø50-Ø6.2×6
علامت ضخامت صفحه	4

نوع: 9KV

برچسب: M50C35 با کارایی انرژی 9KV (نسخه ویژه طرفداران)
نیروی شناوری پیشنهادی: 30~40 kgf
حداکثر نیروی محرکه: 92.6 kgf
وزن بهینه: 4200 g
کارایی: >78%
برچسب خط آزمایش: MAD M50C35 EEE 9KV; FLUXER PRO 63x22 براق; FOC IGBT 60A (80~440V); 400V; حداکثر 126°C

RPM/V	9 KV
جریان بدون بار	0.92A/30V
وزن موتور	4200 g
حداکثر جریان	49.1 A
حداکثر نیروی محرکه	92.6 کیلوگرم
ESC پیشنهادی	FOC IGBT 60A (80-440V)
پروپیلرهای پیشنهادی	63x22
ولتاژ اسمی	باتری لیتیوم پلیمری 100S
مقاومت داخلی	58.8 میلی‌اهم
وزن بسته‌بندی محصول	5750 گرم (330 x 265 x 135 میلی‌متر)
حداکثر قدرت	19494 وات
حداکثر گشتاور	63.۹ نیوتن متر
وزن برخاست UAV	۲۴۵-۶۳۷ / ۱۴۰ کیلوگرم - کوادکوپتر؛ ۲۱۰ کیلوگرم - هگزاکوپتر؛ ۲۸۰ کیلوگرم - اوکتوکوپتر
وزن برخاست روتور تک	۳۰ کیلوگرم ~ ۴۰ کیلوگرم

۹۵

گاز [%]	ولتاژ [V]	جریان [A]	توان ورودی [W]	توان خروجی [W]	گشتاور [N·m]	RPM	نیرو [kgf]	بازده [%]	بازده [kgf/W]
۳۰	۳۹۸	۲.۷۴	۱۰۹۰.۰	۶۹۶.۷	۷.۹۳۰	۸۳۹	۱۱	۶۳.۹۲	۱۰.۵
۳۵	۳۹۸	۳.۷	۱۴۷۲.۰	۱۱۱۷.۶	۱۰.۸۸۰	۹۸۱	۱۶	۷۵.۹۳	۱۰.7
40	398	5.85	2328.0	1730.3	14.820	1115	21	74.33	8.8
45	398	8.09	3219.0	2360.2	18.090	1246	26	73.32	8.0
50	398	10.23	4071.0	3107.0	21.690	1368	31	76.32	7.7
55	398	12.7	5052.0	3993.6	25.700	1484	37	79.05	7.3
60	398	15.38	6114.0	4991.2	29.810	1599	43	81.64	7.1
65	398	18.79	7471.0	6168.2	34.590	1703	48	82.56	6.5
70	398	22.56	8968.0	7369.9	38.950	1807	56	82.18	6.2
75	397	25.18	9986.0	8364.9	42.200	1893	59	83.77	5.9
80	397	29.22	11586.0	10498.4	49.930	2008	68	90.61	5.8
85	397	34.	۱۳۸۶۱.۰	۱۱۹۹۱.۳	۵۴.۴۸۰	۲۱۰۲	۷۵	۸۶.۵۱	۵.۴
۹۰	۳۹۶	۴۰.۰۴	۱۵۸۶۸.۰	۱۳۵۷۲.۰	۵۹.۱۳۰	۲۱۹۲	۸۱	۸۵.۵۳	۵.۱
۹۵	۳۹۷	۴۸.۱۴	۱۹۱۰۲.۰	۱۵۰۷۲.۸	۶۳.۴۴۰	۲۲۶۹	۸۹	۷۸.۹۱	۴.۶
۱۰۰	۳۹۷	۴۹.۱۴	۱۹۴۹۴.۰	۱۵۳۳۴.۱	۶۳.۹۲۰	۲۲۹۱	۹۳	۷۸.۶۶	۴.۸

توجه (برگه ۹KV): داده‌ها مقادیر نظری هستند زمانی که ولتاژ ورودی ۴۰۰ ولت باشد.برای دمای اتاق 25 درجه سانتی‌گراد و بدون دستگاه خنک‌کننده اضافی، جریان بالای 49 آمپر منطقه غیرکاری، 15 تا 49 آمپر منطقه کاری کوتاه‌مدت (حدود 10 تا 30 ثانیه) و زیر 15 آمپر منطقه کاری پایدار است. زمان کار را بر اساس دمای محیط کار و شرایط دفع حرارت کنترل کنید.

نوع: 34KV

برچسب: M50C35 انرژی کارآمد 34KV (نسخه ویژه طرفداران)
نیروی شناوری توصیه‌شده: 35~45 کیلوگرم‌فشار
حداکثر نیروی فشار: 113.7 کیلوگرم‌فشار
وزن بهینه: 4205 گرم
بازدهی: >83%
برچسب خط تست: MAD M50C35 EEE 34KV; FLUXER PRO 63x22 براق; AMPX 300A (12-24S); 24S

RPM/V	34 KV
جریان بدون بار	3.7A/30V
وزن موتور	4205 گرم
حداکثر جریان	251.5 A
حداکثر نیروی رانش	113.7 کیلوگرم
ESC پیشنهادی	MAD AMPX 300A (12-24S)
پروپیلرهای پیشنهادی	63x22
ولتاژ اسمی	باتری لیتیوم پلیمری 24S
مقاومت داخلی	14.7 میلی‌اهم
وزن بسته‌بندی محصول	5755 گرم (330 x 265 x 135 میلی‌متر)
حداکثر قدرت	24987 وات
حداکثر گشتاور	78.۴ نیوتن‌متر
وزن برخاست UAV	۲۴۵-۶۳۷ / ۱۶۰ کیلوگرم - کوادکوپتر؛ ۲۴۰ کیلوگرم - هگزاکوپتر؛ ۳۲۰ کیلوگرم - اوکتوکوپتر
وزن برخاست روتور تک	۳۵ کیلوگرم ~ ۴۵ کیلوگرم

گاز [%]	ولتاژ [V]	جریان [A]	توان ورودی [W]	توان خروجی [W]	گشتاور [N·m]	RPM	نیرو [gf]	بازده [%]	بازده [gf/W]
۳۰	۱۰۰.۶	۱۰.۶۳	۱۰۶۹.۴	۸۵۵.۵	۸.۸۴۱	۹۲۴	۱۳۳۶۰	۸۰.۰۰	۱۲.۵
۳۵	۱۰۰.۵۴	۱۵.۲	۱۵۲۸.۲	۱۲۴۶.۲	۱۱.۲۵۹	۱۰۵۷	۱۷۰۳۱	۸۱.۵۰	۱۱.1
۴۰	۱۰۰.۷۸	۲۱.۸۲	۲۱۹۹.۰	۱۷۷۵.۰	۱۴.۲۳۲	۱۱۹۱	۲۲۷۷۳	۸۰.۷۰	۱۰.۴
۴۵	۱۰۰.۶۱	۳۰.۵۷	۳۰۷۵.۶	۲۵۱۱.۵	۱۷.۸۵۸	۱۳۴۳	۲۸۸۶۳	۸۱.۷۰	۹.۴
۵۰	۱۰۰.۴۶	۴۲	۴۲۱۹.۳	۳۵۳۴.۷	۲۲.۶۰۸	۱۴۹۳	۳۵۲۶۲	۸۳.۸۰	۸.۴
۵۵	۱۰۰.۵۸	۵۴.۵۵	۵۴۸۶.۶	۴۷۰۶.۲	۲۷.۵۵۴	۱۶۳۱	۴۲۶۴۲	۸۵.۸۰	۷.۸
۶۰	۱۰۰.۵۶	۶۸.۲۲	۶۸۶۰.۲	۵۹۱۹.۳	۳۲.374	1746	49381	86.30	7.2
65	100.52	83.9	8433.6	7198.8	36.761	1870	56551	85.40	6.7
70	100.4	102.19	10259.9	8889.7	42.723	1987	63961	86.60	6.2
75	100.27	122.51	12284.1	10566.1	48.070	2099	72525	86.00	5.9
80	100.2	147.52	14781.5	12591.8	54.532	2205	80002	85.20	5.4
85	100.08	171.25	17138.7	14472.0	59.414	2326	87814	84.40	5.1
90	99.9	203.99	20378.6	16845.9	66.584	2416	96733	82.70	4.7
95	99.58	232.09	23111.5	18677.9	71.430	2497	106740	80.80	4.6
100	99.36	251.48	24987.1	20739.3	78.409	2526	113654	83.00	4.5

نوع: 40KV

برچسب: M50C35 انرژی کارآمد 40KV (نسخه ویژه علاقه‌مندان)
نیروی شناوری پیشنهادی: 30~40 kgf
حداکثر نیروی شناوری: 90.9 kgf
وزن بهینه: 4177 g
کارایی: >82%
برچسب خط آزمایش: MAD M50C35 EEE 40KV; پروپ CB2 60x20 MATT; AMPX 300A (12-24S); 24S; حداکثر 138°C

RPM/V	40 KV
جریان بدون بار	3.6A/20V
وزن موتور	4177 g
حداکثر جریان	216.6 A
حداکثر نیروی شناوری	90.9 کیلوگرم
ESC پیشنهادی	MAD AMPX 300A (12-24S)
پروپیلرهای پیشنهادی	57x19، 60x20
ولتاژ اسمی	باتری لیتیوم پلیمر 24S
مقاومت داخلی	10 میلی‌اهم
وزن بسته‌بندی محصول	5727 گرم (330 x 265 x 135 میلی‌متر)
حداکثر قدرت	20967 وات
حداکثر گشتاور	52.1 Nm
وزن برخاست UAV	245-607 / 140 کیلوگرم - کوادکوپتر؛ 210 کیلوگرم - هگزاکوپتر؛ 280 کیلوگرم - اوکتوکوپتر
وزن برخاست روتور تک	30 کیلوگرم ~ 40 کیلوگرم

جدول عملکرد 40KV (پروپ CB2 57x19 MATT، حداکثر 130°C)

گاز [%]	ولتاژ [V]	جریان [A]	توان ورودی [W]	توان خروجی [W]	گشتاور [N·m]	RPM	نیرو	بازده [%]	بازده
30	98.66	12.3	1213.5	910.8	8.091	1075	12865	75.10	10.6
35	98.68	18.03	1779.2	1361.3	10.569	1230	16662	76.50	9.4
40	98.54	25.34	2497.0	1991.0	13.688	1389	21496	79.70	8.6
45	98.53	36.78	3623.9	2921.9	17.637	1582	27746	80.60	7.7
50	98.37	49.01	4821.1	3998.3	21.830	1749	34236	82.90	7.1
55	98.3	63.68	6259.7	5276.9	26.482	1903	40549	84.30	6.5
60	98.17	77.5	7608.2	6398.5	29.851	2047	46604	84.10	6.1
65	98.17	98.03	9623.6	7949.1	34.791	2182	53790	82.60	5.6
70	98.01	118.31	11595.6	9438.8	38.938	2315	61280	81.40	5.3
75	97.92	140.81	13788.1	11195.9	43.606	2452	68220	81.20	4.9
80	97.94	164.23	16084.7	12996.4	48.407	2564	74006	80.80	4.6
85	97.83	195.21	19097.4	15201.5	54.069	2685	81462	79.60	4.3
90	98.12	229.66	22534.2	17847.1	60.871	2800	85765	79.20	3.8

جدول عملکرد 40KV (CB2 PROP 60x20 MATT، حداکثر 138°C)

گاز [%]	ولتاژ [V]	جریان [A]	توان ورودی [W]	توان خروجی [W]	گشتاور [N·m]	RPM	نیرو	بازده [%]	بازده
30	98.47	12.4	1221.0	895.0	7.117	1201	14430	73.30	11.8
35	98.46	19.2	1890.4	1414.0	10.040	1345	18964	74.80	10.0
40	98.33	26.8	2635.2	1976.4	12.592	1499	22645	75.00	8.6
45	98.33	35.8	3520.2	2678.9	15.571	1643	27640	76.10	7.9
50	98.43	47.4	4665.6	3601.8	19.270	1785	33945	77.20	7.3
55	98.35	59.8	5881.3	4593.3	23.075	1901	39362	78.10	6.7
60	98.26	73.1	7182.8	5753.4	31.419	2024	45693	80.10	6.4
65	98.43	86.5	8514.2	6777.3	32.284	2123	51637	79.60	6.1
70	98.42	100.8	9920.7	7847.3	33.471	2239	56700	79.10	5.7
75	98.49	118.4	11661.2	9200.7	37.012	2374	62129	78.90	5.3
80	98.47	131	12899.6	10100.4	39.211	2460	67134	78.30	5.2
85	98.37	148.6	14617.8	11416.5	42.112	2589	72374	78.30	5.2
90	98.56	169.7	16386.2	12699.3	44.935	2699	78315	77.50	4.8
95	97.35	193	18788.6	14523.5	48.976	2832	86010	77.30	4.6
100	96.8	216.6	20966.9	16102.6	52.129	2950	90980	76.80	4.3

پیکربندی‌های پیشنهادی

34KV: ESC AMPX 300A (12-24S); پروپیلر CB2 63x22
40KV: ESC AMPX 300A (12-24S); پروپیلر CB2 57x19; یا ESC AMPX 200A (12-24S); پروپیلر Fluxer Pro 60x20
9KV: مجموعه بازوی پهپاد FOC combo HB40

چه چیزی شامل می‌شود

موتور x1
صفحه پروپیلر x1
پین موقعیت x1
8.0mm کانکتور بولت x3
لوله حرارتی جمع شونده x3
پیچ موتور M6*25 x6
پیچ های آداپتور پروپ M6*45 x6
پیچ های پروپیلر M6*60 x6
برچسب x2

کاربردها

پهپادهای سرنشین دار و پلتفرم های VTOL هیبریدی
کاربردهای تحرک هوایی الکتریکی (EAM)
پیشرانه چند روتوره بزرگ برای پیکربندی های فوق سنگین
سیستم های پیشرانه پاراگلایدری الکتریکی / پاراموتور / پارا-تریک

برای بررسی های سازگاری (ESC، پروپیلر، سیستم ولتاژ) و پشتیبانی از ادغام، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

جزئیات

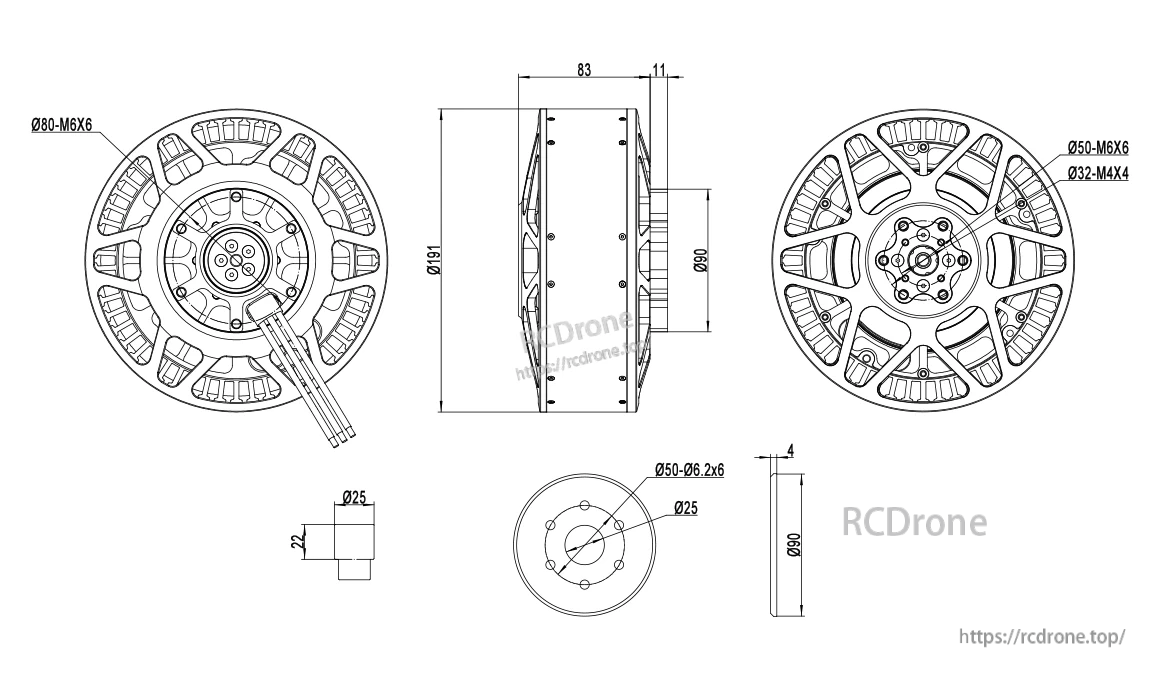

نقشه های موتوری با ابعاد مشخص، جزئیات کلیدی اندازه خارجی و چیدمان سوراخ های نصب را برای کمک به نصب و تناسب قاب ارائه می دهند.

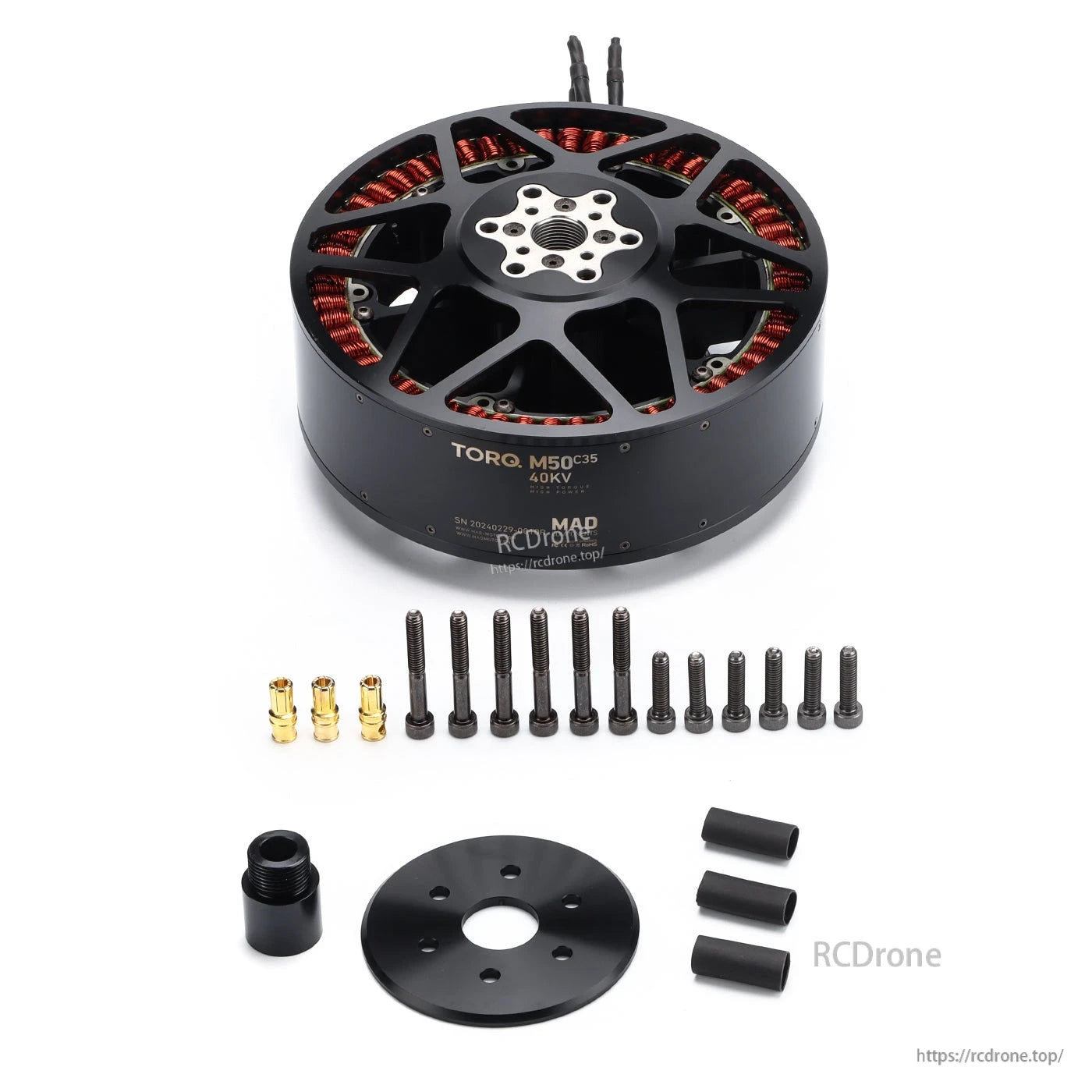

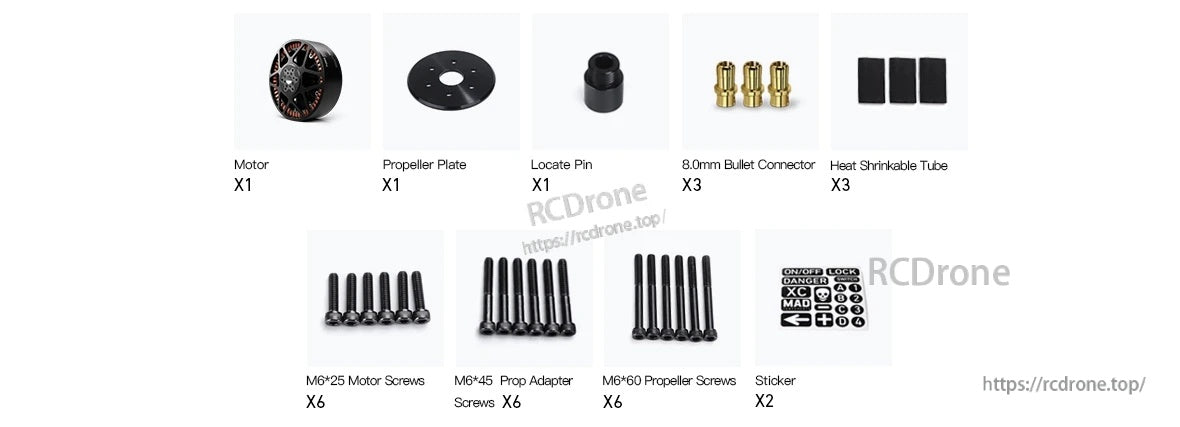

بسته موتور MAD M50C35 PRO EEE شامل یک صفحه پروپیلر، پین مکان یاب، 8.اتصالات گلوله‌ای 0 میلی‌متری، لوله‌های حرارتی و پیچ‌های نصب برای نصب.

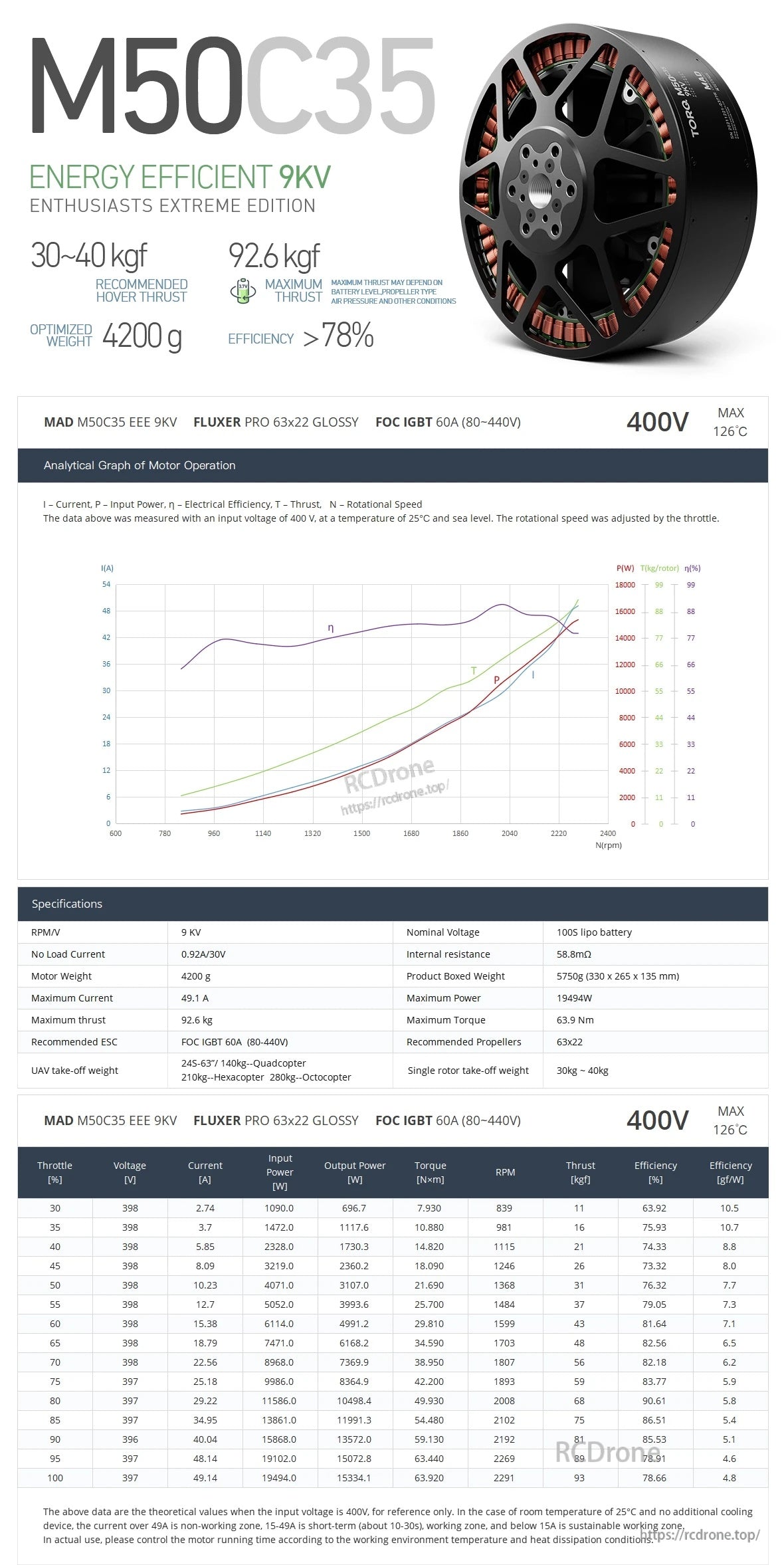

برگه مشخصات موتور پهپاد سرنشین‌دار MAD M50C35 Pro EEE، رده سیستم 400 ولت و محدوده نیروی 30–40 کیلوگرم‌فشار را برای برنامه‌ریزی ساخت لیست می‌کند.

موتور MAD M50C35 PRO 34KV برای تنظیمات 24S ارزیابی شده است، با محدوده نیروی 35–45 کیلوگرم‌فشار، وزن 4205 گرم و >83% کارایی.

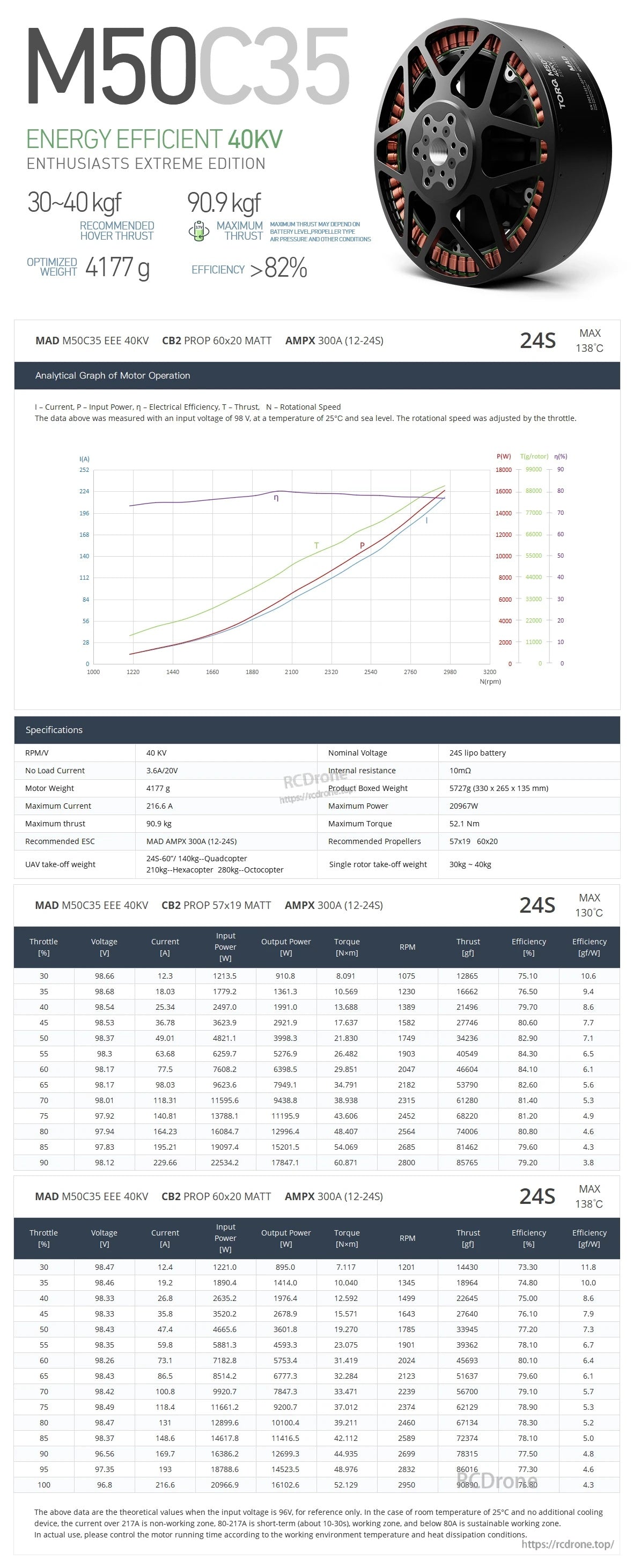

MAD M50C35 PRO EEE یک موتور پهپاد سرنشین‌دار 24S، 40kV است که منحنی‌های نیروی منتشر شده و داده‌های کارایی را برای برنامه‌ریزی ساخت ارائه می‌دهد.
