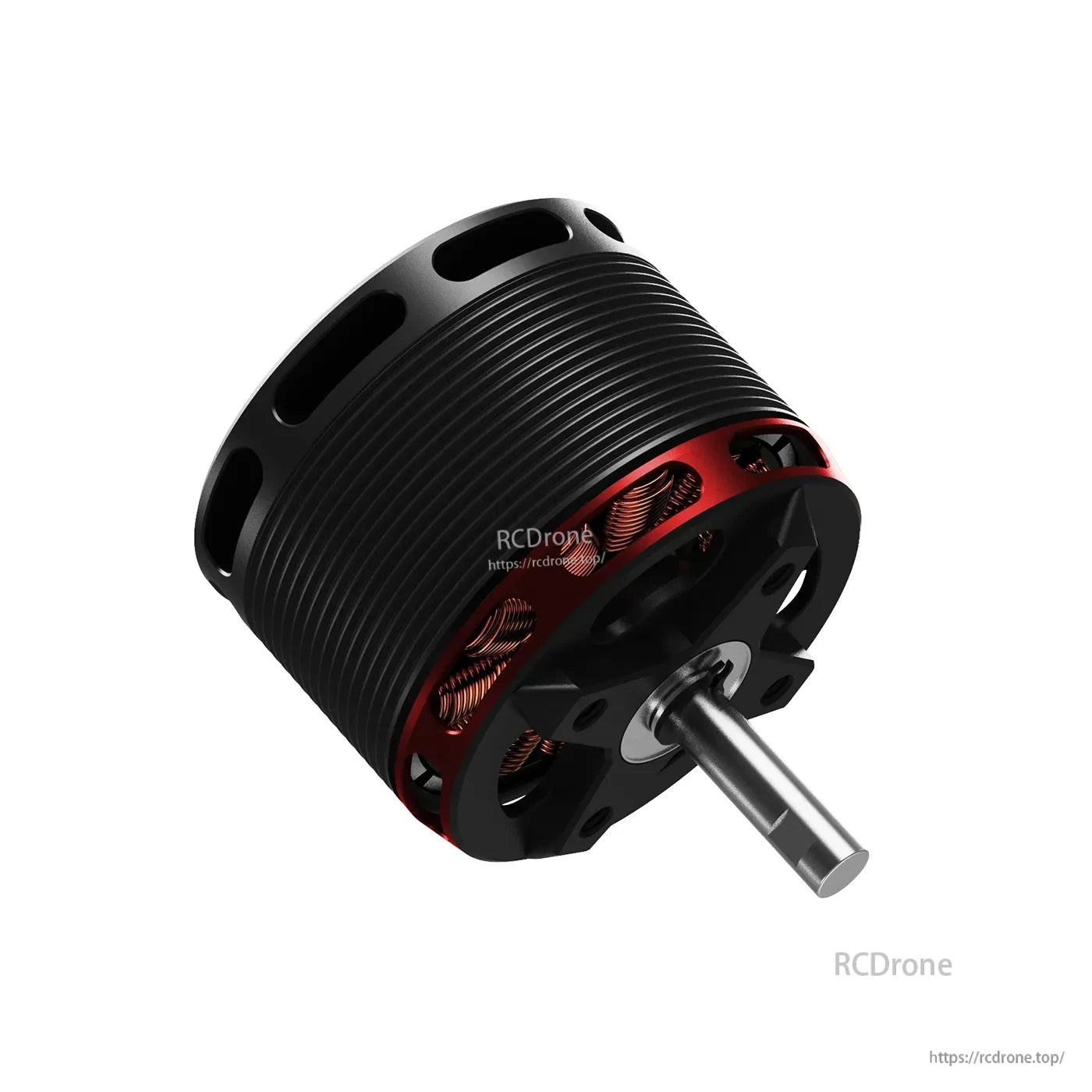

موتور پهپاد هواپیمایی MAD X4219 Long Shaft eVTOL (۲۷۰KV/۵۵۰KV/۶۰۰KV)، IP35، تا ۶.۸ کیلوگرم نیرو

بررسی اجمالی

MAD X4219 (نسخه شفت بلند) یک موتور پهپاد eVTOL طراحی شده برای پروازهای با استقامت و شرایط عملیاتی دشوار است. این موتور به عنوان مقاوم در برابر آب و گرد و غبار با درجه حفاظت IP35 مشخص شده است. نسخه 270KV حداکثر نیروی 6.8 کیلوگرم (6.8 کیلوگرم‌فشار) را لیست می‌کند و نسخه 550KV می‌تواند جایگزین موتور AT4219 550KV شود.

ویژگی‌های کلیدی

• بهره‌وری انرژی / نسخه حرفه‌ای صنعتی (برچسب داده‌نامه)
• درجه حفاظت: IP35
• انتقال حرارت گریز از مرکز: بله (برگه داده)
• ESC پیشنهادی: MAD AMPX 80A (5-14S) (برگه داده)

مشخصات

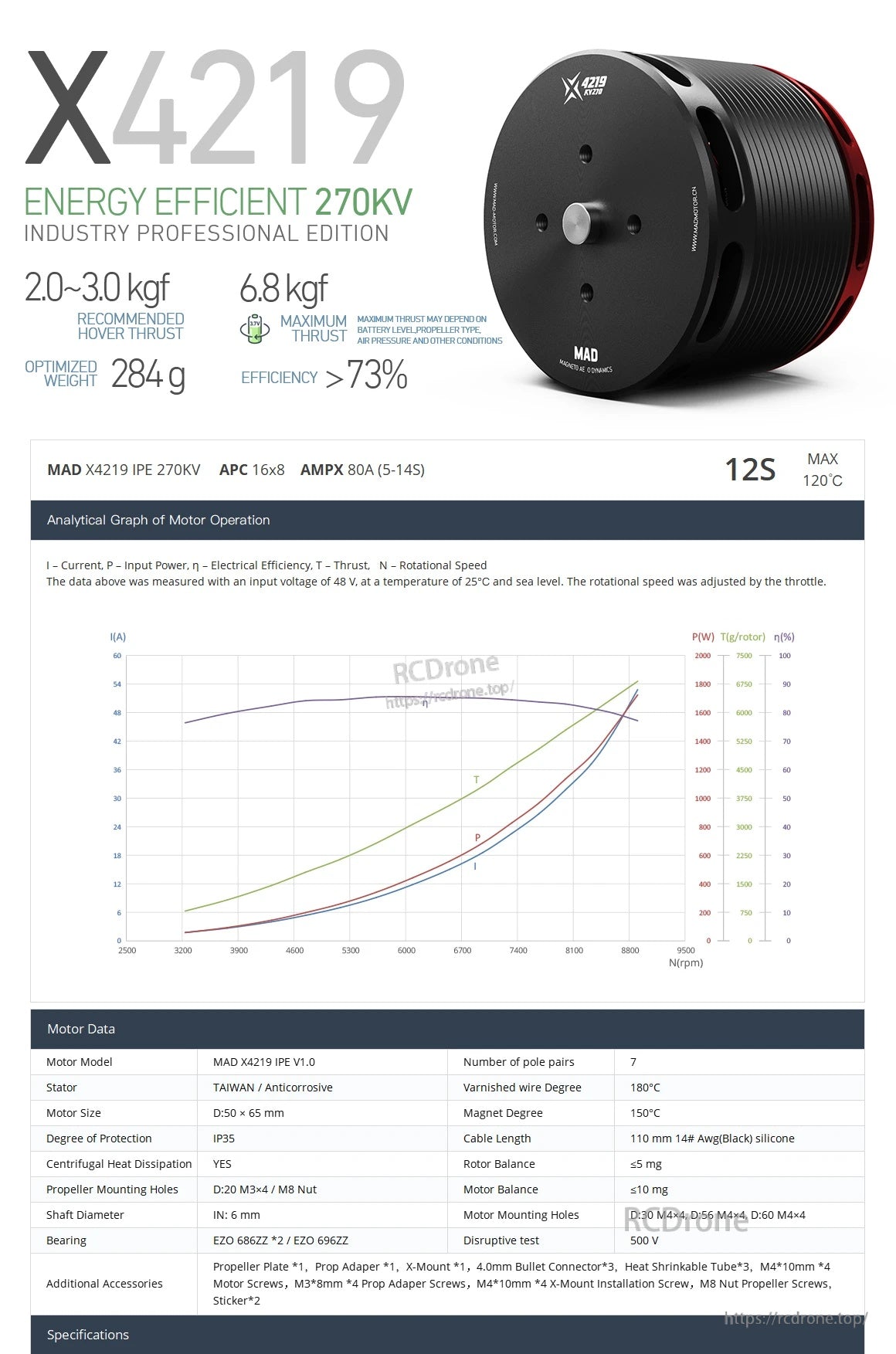

داده‌های موتور (برگه داده MAD X4219 IPE V1.0)

0D:50 x 65 mmIP35بلهسوراخ‌های نصب پروپیلرIN: 6 mmEZO 686ZZ *2 / EZO 696ZZ7180°C150°C110 mm 14# Awg(مشکی) سیلیکون<=5 mg<<=10 mg<

مدل موتور	MAD X4219 IPE V1.
استاتور		تایوان / ضد زنگ
اندازه موتور
درجه حفاظت
انتقال حرارت گریز از مرکز
D:20 M3x4 / M8 Nut			قطر شفت
بلبرینگ
تعداد جفت قطب‌ها
درجه سیم لاکی
درجه آهنربا
طول کابل
تعادل روتور
تعادل موتور
سوراخ‌های نصب موتور		D:30 M4x4، D:56 M4x4، D:60 M4x4
آزمایش مخرب	500 ولت

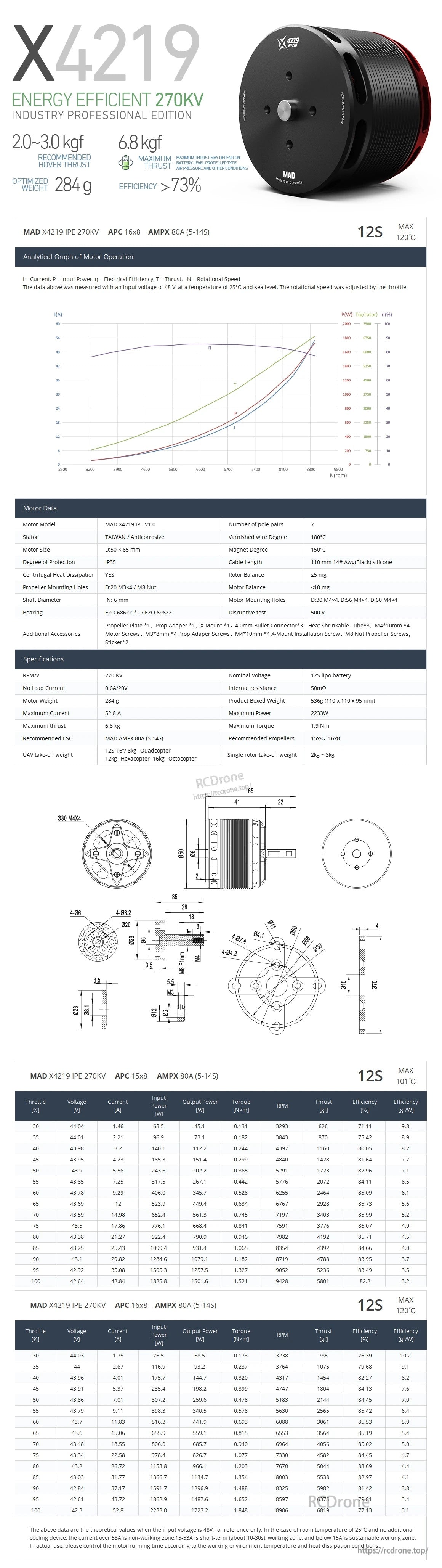

270KV (MAD X4219 IPE 270KV)

بنر (برگه داده)	نسخه حرفه‌ای صنعت انرژی کارآمد 270KV
نیروی شناوری پیشنهادی (برگه داده)	2.0~3.0 kgf
حداکثر نیروی رانش (برگه داده‌ها)	6.8 kgf
وزن بهینه (برگه داده‌ها)	284 g
کارایی (برگه داده‌ها)	>73%
RPM/V	270 KV
جریان بدون بار	0.6A/20V
وزن موتور	284 g
مقاومت داخلی	50 mΩ
ولتاژ نامی	باتری لیتیوم پلیمر 12S
حداکثر جریان	52.8 A
حداکثر توان	2233 W
حداکثر گشتاور	1.9 نیوتن متر
وزن بسته‌بندی محصول	536 گرم (110 x 110 x 95 میلی‌متر)
ESC پیشنهادی	MAD AMPX 80A (5-14S)
پروپیلرهای پیشنهادی	15x8، 16x8
وزن برخاست UAV	12S-16"/8کیلوگرم--کوادکوپتر؛ 12کیلوگرم--هکسا کوپتر؛ 16کیلوگرم--اکتا کوپتر
وزن برخاست روتور تک	2کیلوگرم ~ 3کیلوگرم

یادداشت‌های آزمایش 270KV (برگه داده)

نمودار تحلیلی تعاریف عملکرد موتور: I - جریان، P - توان ورودی، η - کارایی الکتریکی، T - نیروی رانش، N - سرعت چرخش. داده‌ها با ولتاژ ورودی 48 ولت، در دمای 25 درجه سانتی‌گراد و در سطح دریا اندازه‌گیری شده‌اند. سرعت چرخش با گاز تنظیم شده است.

داده‌های فوق مقادیر نظری هستند زمانی که ولتاژ ورودی 48 ولت است، فقط برای مرجع.در صورت دمای اتاق 25 درجه سانتی‌گراد و عدم وجود دستگاه خنک‌کننده اضافی، جریان بالای 53 آمپر در ناحیه غیرکاری، 15-53 آمپر در ناحیه کاری کوتاه‌مدت (حدود 10-30 ثانیه) و زیر 15 آمپر در ناحیه کاری پایدار است. در استفاده واقعی، لطفاً زمان کارکرد موتور را بر اساس دمای محیط کاری و شرایط دفع حرارت کنترل کنید.

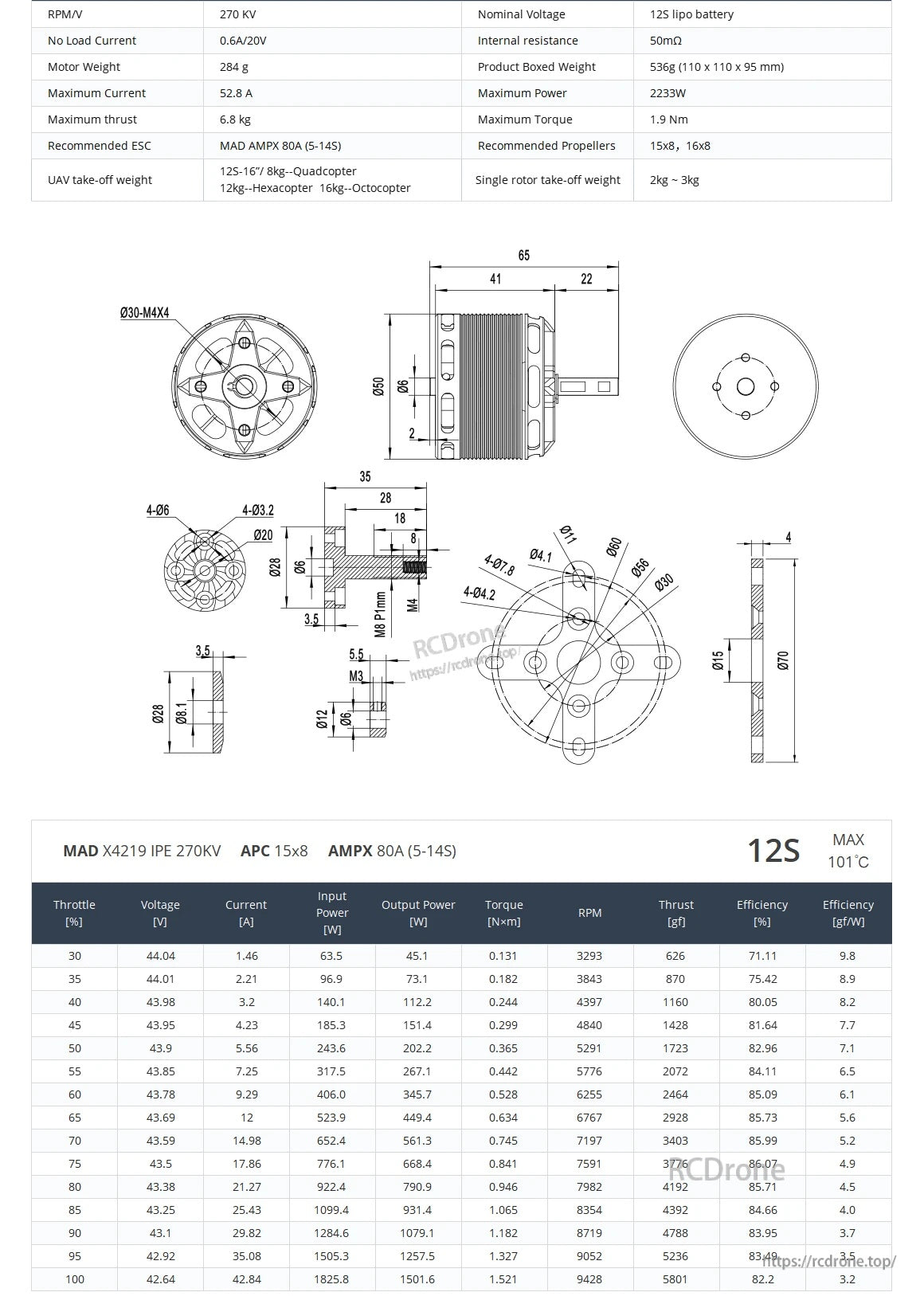

270KV داده‌های عملکرد — MAD X4219 IPE 270KV / APC 15x8 / AMPX 80A (5-14S) / 12S / حداکثر 101 درجه سانتی‌گراد

گاز [%]	ولتاژ [V]	جریان [A]	توان ورودی [W]	توان خروجی [W]	گشتاور [N×m]	RPM	نیرو [gf]	بازده [%]	بازده [gf/W]
30	44.04	1.46	63.5	45.1	0.131	3293	626	71.11	9.8
35	44.01	2.21	96.9	73.1	0.182	3843	870	75.42	8.9
40	43.98	3.2	140.1	112.2	0.244	4397	1160	80.05	8.2
45	43.95	4.23	185.3	151.4	0.299	4840	1428	81.64	7.7
50	43.9	5.56	243.6	202.2	0.365	5291	1723	82.96	7.1
55	43.85	7.25	317.5	267.1	0.442	5776	2072	84.11	6.5
60	43.78	9.29	406.0	345.7	0.528	6255	2464	85.09	6.1
65	43.69	12	523.9	449.4	0.634	6767	2928	85.73	5.6
70	43.59	14.98	652.4	561.3	0.745	7197	3403	85.99	5.2
75	43.5	17.86	776.1	668.4	0.841	7591	3776	86.06	4.9
80	43.38	21.27	922.4	790.9	0.946	7982	4192	85.71	4.5
85	43.25	25.43	1099.4	931.4	1.065	8354	4392	84.66	4.0
90	43.1	29.82	1284.6	1079.1	1.182	8719	4788	83.95	3.7
95	42.92	35.08	1505.3	1257.5	1.327	9052	5236	83.4	3.5
100	42.64	42.84	1825.8	1501.6	1.521	9428	5801	82.2	3.

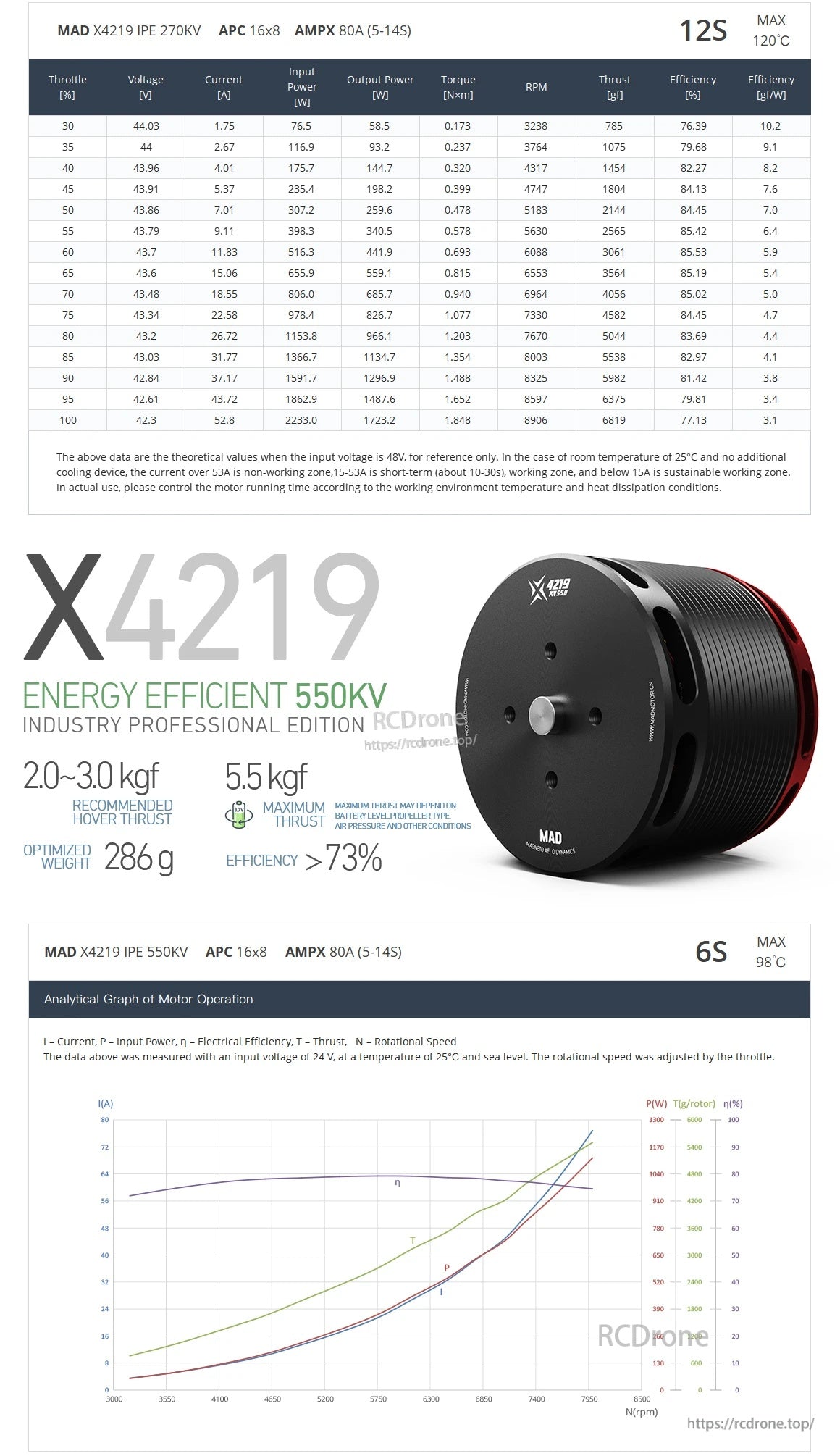

داده‌های عملکرد 270KV — MAD X4219 IPE 270KV / APC 16x8 / AMPX 80A (5-14S) / 12S / حداکثر 120°C

گاز [%]	ولتاژ [V]	جریان [A]	توان ورودی [W]	توان خروجی [W]	گشتاور [N×m]	RPM	نیرو [gf]	بازده [%]	بازده [gf/W]
30	44.03	1.75	76.5	58.5	0.173	3238	785	76.39	10.2
35	44	2.67	116.9	93.2	0.237	3764	1075	79.68	9.1
40	43.96	4.01	175.7	144.7	0.320	4317	1454	82.27	8.2
45	43.91	5.37	235.4	198.2	0.399	4747	1804	84.13	7.6
50	43.86	7.01	307.2	259.6	0.478	5183	2144	84.45	7.0
55	43.79	9.11	398.3	340.5	0.578	5630	2565	85.43	6.4
60	43.7	11.83	516.3	441.9	0.693	6088	3061	85.53	5.9
65	43.6	15.06	655.9	559.1	0.815	6553	3564	85.19	5.4
70	43.48	18.55	806.0	685.7	0.940	6964	4056	85.02	5.0
75	43.34	22.58	978.4	826.7	1.077	7330	4582	84.45	4.7
80	43.2	26.72	1153.8	966.1	1.203	7670	5044	83.66	4.4
85	43.03	31.77	1366.7	1134.7	1.354	8003	5538	82.97	4.1
90	42.84	37.17	1591.7	1296.9	1.488	8325	5982	81.42	3.8
95	42.61	43.72	1862.9	1487.6	1.652	8597	6375	79.81	3.4
100	42.3	52.8	2233.0	1723.2	1.848	8906	6819	77.13	3.1

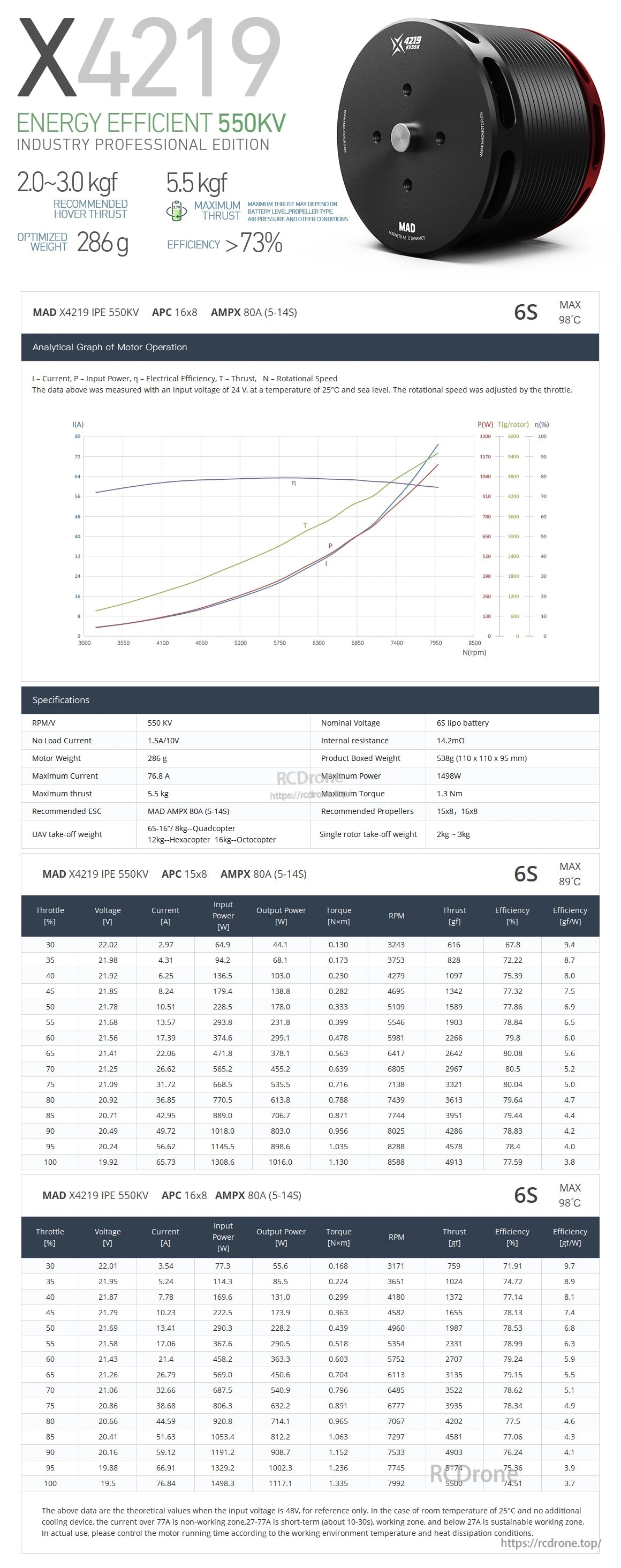

550KV (MAD X4219 IPE 550KV)

بنر (برگه اطلاعات)	نسخه حرفه‌ای صنعتی 550KV / انرژی کارآمد
نیروی شناوری توصیه شده (برگه اطلاعات)	2.0~3.0 kgf
حداکثر نیروی شناوری (برگه اطلاعات)	5.5 کیلوگرم
وزن بهینه (برگه مشخصات)	286 گرم
بازده (برگه مشخصات)	>73%
RPM/V	550 KV
جریان بدون بار	1.5A/10V
وزن موتور	286 گرم
مقاومت داخلی	14.2 میلی‌اهم
ولتاژ نامی	باتری لیتیوم پلیمر 6S
جریان حداکثر	76.8 A
توان حداکثر	1498 W
گشتاور حداکثر	1.3 Nm
وزن جعبه محصول	538 گرم (110 x 110 x 95 میلی‌متر)
ESC پیشنهادی	MAD AMPX 80A (5-14S)
پروپیلرهای پیشنهادی	15x8، 16x8
وزن برخاست UAV	6S-16"/8کیلوگرم--کوادکوپتر؛ 12کیلوگرم--هکسا کوپتر؛ 16کیلوگرم--اکتا کوپتر
وزن برخاست روتور تک	2کیلوگرم ~ 3کیلوگرم

یادداشت‌های آزمایش 550KV (برگه داده)

نمودار تحلیلی تعاریف عملکرد موتور: I - جریان، P - توان ورودی، η - کارایی الکتریکی، T - نیروی رانش، N - سرعت چرخش. داده‌ها با ولتاژ ورودی 24 ولت، در دمای 25 درجه سانتی‌گراد و در سطح دریا اندازه‌گیری شده‌اند. سرعت چرخش با گاز تنظیم شده است.

داده‌های فوق مقادیر نظری هستند زمانی که ولتاژ ورودی 48 ولت است، فقط برای مرجع.در صورت دمای اتاق 25 درجه سانتی‌گراد و عدم وجود دستگاه خنک‌کننده اضافی، جریان بالای 77 آمپر در ناحیه غیرکاری، 27-77 آمپر در ناحیه کاری کوتاه‌مدت (حدود 10-30 ثانیه) و زیر 27 آمپر در ناحیه کاری پایدار است. در استفاده واقعی، لطفاً زمان کارکرد موتور را بر اساس دمای محیط کاری و شرایط دفع حرارت کنترل کنید.

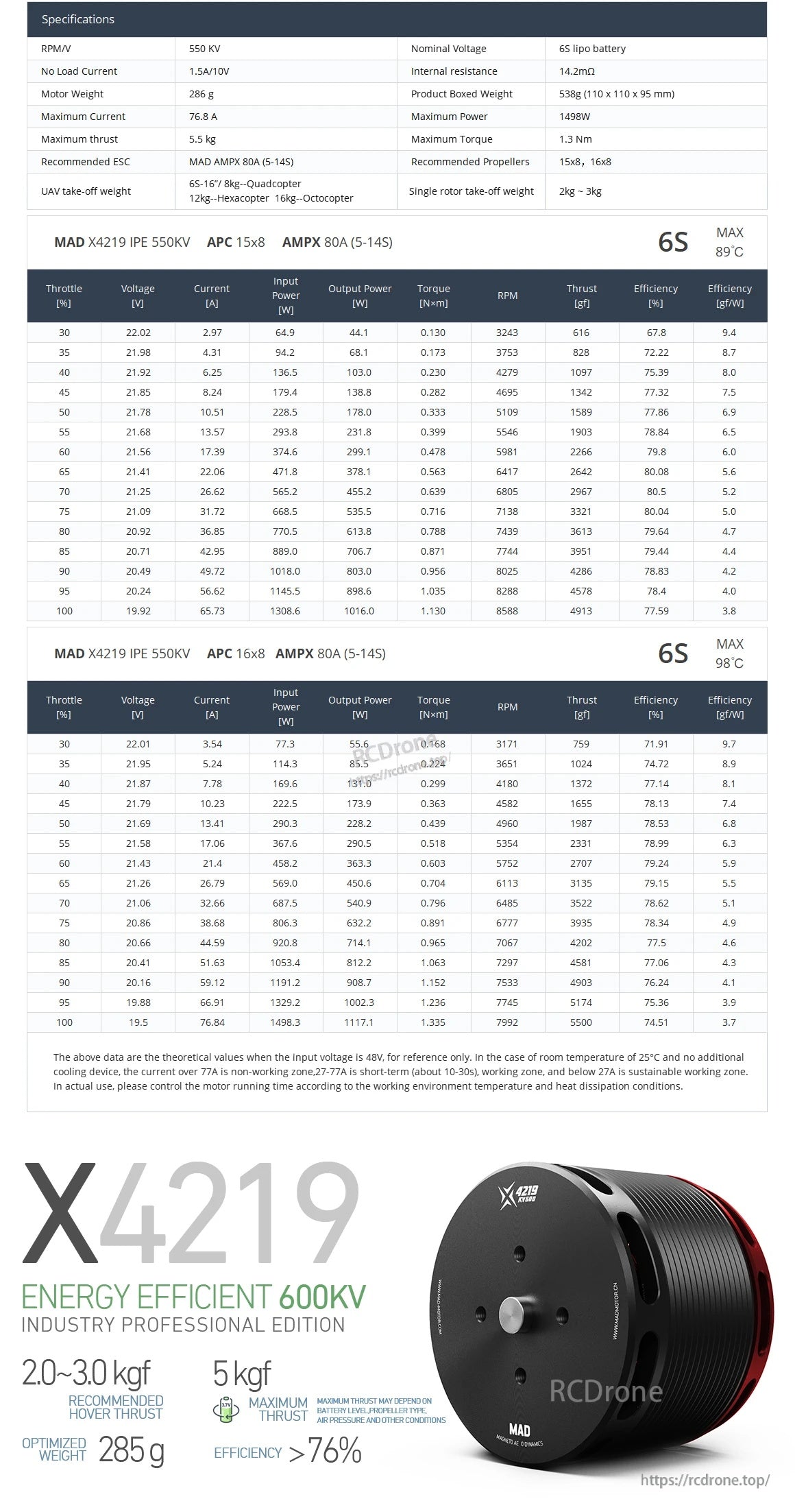

داده‌های عملکرد 550KV — MAD X4219 IPE 550KV / APC 15x8 / AMPX 80A (5-14S) / 6S / حداکثر 89 درجه سانتی‌گراد

گاز [%]	ولتاژ [V]	جریان [A]	توان ورودی [W]	توان خروجی [W]	گشتاور [N×m]	RPM	نیرو [gf]	بازده [%]	بازده [gf/W]
30	22.02	2.97	64.9	44.1	0.130	3243	616	67.8	9.4
35	21.98	4.31	94.2	68.1	0.173	3753	828	72.22	8.7
40	21.92	6.25	136.5	103.0	0.230	4279	1097	75.39	8.0
45	21.85	8.24	179.4	138.8	0.282	4695	1342	77.32	7.5
50	21.78	10.51	228.5	178.0	0.333	5109	1589	77.86	6.9
55	21.68	13.57	293.8	231.8	0.399	5546	1903	78.84	6.5
60	21.56	17.39	374.6	299.1	0.478	5981	2266	79.8	6.0
65	21.41	22.06	471.8	378.1	0.563	6417	2642	80.08	5.6
70	21.25	26.62	565.2	455.2	0.639	6805	2967	80.5	5.2
75	21.09	31.72	668.5	535.5	0.716	7138	3321	80.04	5.0
80	20.92	36.85	770.5	613.8	0.788	7439	3613	79.64	4.7
85	20.71	42.95	889.0	706.7	0.871	7744	3951	79.44	4.4
90	20.49	49.72	1018.0	803.0	0.956	8025	4286	78.83	4.2
95	20.24	56.62	1145.5	898.6	1.035	8288	4578	78.4	4.0
100	19.92	65.73	1308.6	1016.0	1.130	8588	4913	77.59	3.8

داده‌های عملکرد 550KV — MAD X4219 IPE 550KV / APC 16x8 / AMPX 80A (5-14S) / 6S / حداکثر 98°C

گاز [%]	ولتاژ [V]	جریان [A]	توان ورودی [W]	توان خروجی [W]	گشتاور [N×m]	RPM	نیرو [gf]	بازده [%]	بازده [gf/W]
30	22.01	3.54	77.3	55.6	0.168	3171	759	71.91	9.7
35	21.95	5.24	114.3	85.5	0.224	3651	1024	74.72	8.9
40	21.87	7.78	169.6	131.0	0.299	4180	1372	77.14	8.1
45	21.79	10.23	222.5	173.9	0.363	4582	1655	78.13	7.4
50	21.69	13.41	290.3	228.9	0.439	4960	1987	78.53	6.8
55	21.58	17.06	367.6	290.5	0.518	5354	2331	78.99	6.3
60	21.43	21.4	458.2	363.3	0.603	5752	2707	79.24	5.9
65	21.26	26.79	569.0	450.6	0.704	6113	3135	79.15	5.5
70	21.06	32.66	687.5	540.9	0.796	6485	3522	78.62	5.1
75	20.86	38.68	806.3	632.2	0.891	6777	3935	78.34	4.9
80	20.66	44.59	920.8	714.6	0.965	7067	4202	77.5	4.6
85	20.41	51.63	1053.4	812.2	1.063	7297	4581	77.06	4.3
90	20.16	59.12	1191.2	908.7	1.152	7533	4903	76.24	4.1
95	19.88	66.91	1329.2	1002.3	1.236	7745	5174	75.36	3.9
100	19.5	76.84	1498.3	1117.1	1.335	7992	5500	74.51	3.7

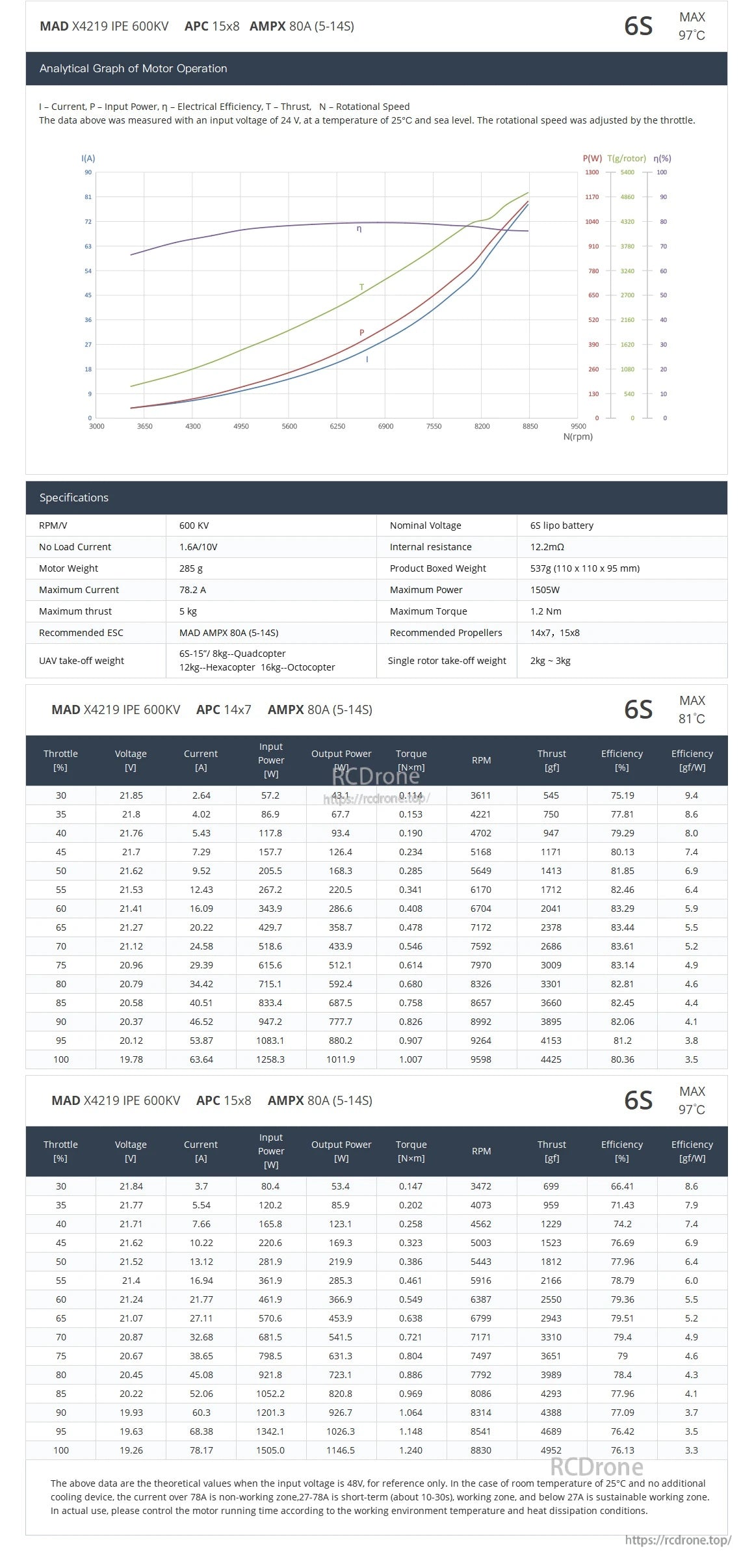

600KV (MAD X4219 IPE 600KV)

بنر (برگه اطلاعات فنی)	بسیار کارآمد انرژی 600KV / ویرایش حرفه‌ای صنعتی
نیروی شناوری پیشنهادی (برگه اطلاعات فنی)	2.0~3.0 kgf
حداکثر نیروی رانش (برگه مشخصات)	5 kgf
وزن بهینه (برگه مشخصات)	285 g
بازدهی (برگه مشخصات)	>76%
RPM/V	600 KV
جریان بدون بار	1.6A/10V
وزن موتور	285 g
مقاومت داخلی	12.2 mΩ
ولتاژ نامی	باتری لیتیوم پلیمر 6S
حداکثر جریان	78.2 A
حداکثر توان	1505 W
حداکثر گشتاور	1.2 نیوتن متر
وزن جعبه محصول	537 گرم (110 x 110 x 95 میلی‌متر)
ESC پیشنهادی	MAD AMPX 80A (5-14S)
پروپیلرهای پیشنهادی	14x7، 15x8
وزن برخاست UAV	6S-15"/8 کیلوگرم--کوادکوپتر؛ 12 کیلوگرم--هکسا کوپتر؛ 16 کیلوگرم--اکتا کوپتر
وزن برخاست روتور تک	2 کیلوگرم ~ 3 کیلوگرم

یادداشت‌های تست 600KV (برگه داده)

نمودار تحلیلی تعاریف عملکرد موتور: I - جریان، P - توان ورودی، η - کارایی الکتریکی، T - نیروی رانش، N - سرعت چرخش. داده‌ها با ولتاژ ورودی 24 ولت، در دمای 25 درجه سانتی‌گراد و در سطح دریا اندازه‌گیری شده‌اند. سرعت چرخش با گاز تنظیم شده است.

داده‌های فوق مقادیر نظری هستند زمانی که ولتاژ ورودی 48 ولت است، فقط برای مرجع.در صورت دمای اتاق 25 درجه سانتی‌گراد و عدم وجود دستگاه خنک‌کننده اضافی، جریان بالای 78 آمپر در ناحیه غیرکاری است، 27-78 آمپر ناحیه کاری کوتاه‌مدت (حدود 10-30 ثانیه) و زیر 27 آمپر ناحیه کاری پایدار است. در استفاده واقعی، لطفاً زمان کارکرد موتور را بر اساس دمای محیط کاری و شرایط دفع حرارت کنترل کنید.

داده‌های عملکرد 600KV — MAD X4219 IPE 600KV / APC 14x7 / AMPX 80A (5-14S) / 6S / حداکثر 81 درجه سانتی‌گراد

2

گاز [٪]	ولتاژ [V]	جریان [A]	توان ورودی [W]	توان خروجی [W]	گشتاور [N×m]	RPM	نیرو [gf]	بازده [%]	بازده [gf/W]
30	21.85	2.64	57.2	43.1	0.114	3611	545	75.19	9.4
35	21.8	4.02	86.9	67.7	0.153	4221	750	77.81	8.6
40	21.76	5.43	117.8	93.4	0.190	4702	947	79.29	8.0
45	21.7	7.29	157.7	126.4	0.234	5168	1171	80.13	7.4
50	21.62	9.52	205.5	168.3	0.285	5649	1413	81.85	6.9
55	21.53	12.43	267.2	220.5	0.341	6170	1712	82.46	6.4
60	21.41	16.09	343.9	286.6	0.408	6704	2041	83.29	5.9
65	21.27	20.22	429.7	358.7	0.478	7172	2378	83.44	5.5
70	21.12	24.58	518.6	433.9	0.546	7592	2686	83.61	5.2
75	20.96	29.39	615.6	512.1	0.614	7970	3009	83.14	4.9
80	20.79	34.42	715.1	592.4	0.680	8326	3301	82.81	4.6
85	20.58	40.51	833.4	687.5	0.758	8657	3660	82.45	4.4
90	20.37	46.52	947.2	777.7	0.826	8992	3895	82.06	4.1
95	20.12	53.87	1083.1	880.	0.907		9264		4153		81.2		3.8
100		19.78		63.64		1258.3		1011.9		1.007		9598		4425		80.36		3.5

داده‌های عملکرد 600KV — MAD X4219 IPE 600KV / APC 15x8 / AMPX 80A (5-14S) / 6S / حداکثر 97°C

ولتاژ [V][V] [A] [W] [W] RPM21.8480.40.147

گاز [%]		جریان	[A]	توان ورودی	[W]	توان خروجی	[W]	گشتاور [N×m]		نیرو [gf]		کارایی [%]		کارایی [gf/W]
30		3.7		53.4		3472	699	66.41	8.6
35	21.77	5.54	120.2	85.9	0.202	4073	959	71.43	7.9
40	21.71	7.66	165.8	123.1	0.258	4562	1229	74.2	7.4
45	21.62	10.22	220.6	169.3	0.323	5003	1523	76.69	6.9
50	21.52	13.12	281.9	219.9	0.386	5443	1812	77.96	6.4
55	21.4	16.94	361.9	285.3	0.461	5916	2166	78.79	6.0
60	21.24	21.77	461.9	366.9	0.549	6387	2550	79.36	5.5
65	21.07	27.11	570.6	453.9	0.638	6799	2943	79.51	5.2
70	20.87	32.68	681.5	541.5	0.721	7171	3310	79.4	4.9
75	20.67	38.65	798.5	631.3	0.804	7497	3651	79	4.6
80	20.45	45.08	921.8	723.1	0.886	7792	3989	78.4	4.3
85	20.22	52.06	1052.2	820.8	0.969	8086	4293	77.96	4.1
90	19.93	60.3	1201.3	926.7	1.064	8314	4388	77.09	3.7
95	19.63	68.38	1342.1	1026.3	1.148	8541	4689	76.42	3.5
100	19.26	78.17	1505.0	1146.5	1.240	8830	4952	76.13	3.3

محتویات شامل

• صفحه پروانه *1
• آداپتور پروانه *1
• X-Mount *1
• کانکتور بولت 40mm *3
• لوله جمع شونده حرارتی *3
• پیچ موتور، M4*10mm *4
• پیچ‌های آداپتور پروانه، M3*8mm *4
• پیچ نصب X-Mount، M4*10mm *4
• پیچ‌های پروانه با مهره M8
• برچسب *2

کاربردها

• هواپیماهای eVTOL و پیشرانه‌های UAV ثابت‌بال/VTOL
• پلتفرم‌های تک‌روتور یا چندروتور (به راهنمای وزن برخاست در مشخصات مراجعه کنید)

برای سوالات مربوط به سازگاری (انتخاب KV، جفت‌سازی پروانه، انتخاب ESC) یا پشتیبانی پس از فروش، با https://rcdrone.top/ تماس بگیرید یا به ایمیل support@rcdrone.top. ارسال کنید.
