موتور براشلس با راندمان بالا MAD X4229 eVTOL برای هواپیمای بدون سرنشین، 230KV/420KV، حداکثر نیروی رانش 7.8 تا 8.3 کیلوگرم

MAD

$163.50 USD

فروش فروخته شده

Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.

گزینه KV 230KV 420KV

تعداد

مشاهده جزئیات کامل

بررسی اجمالی

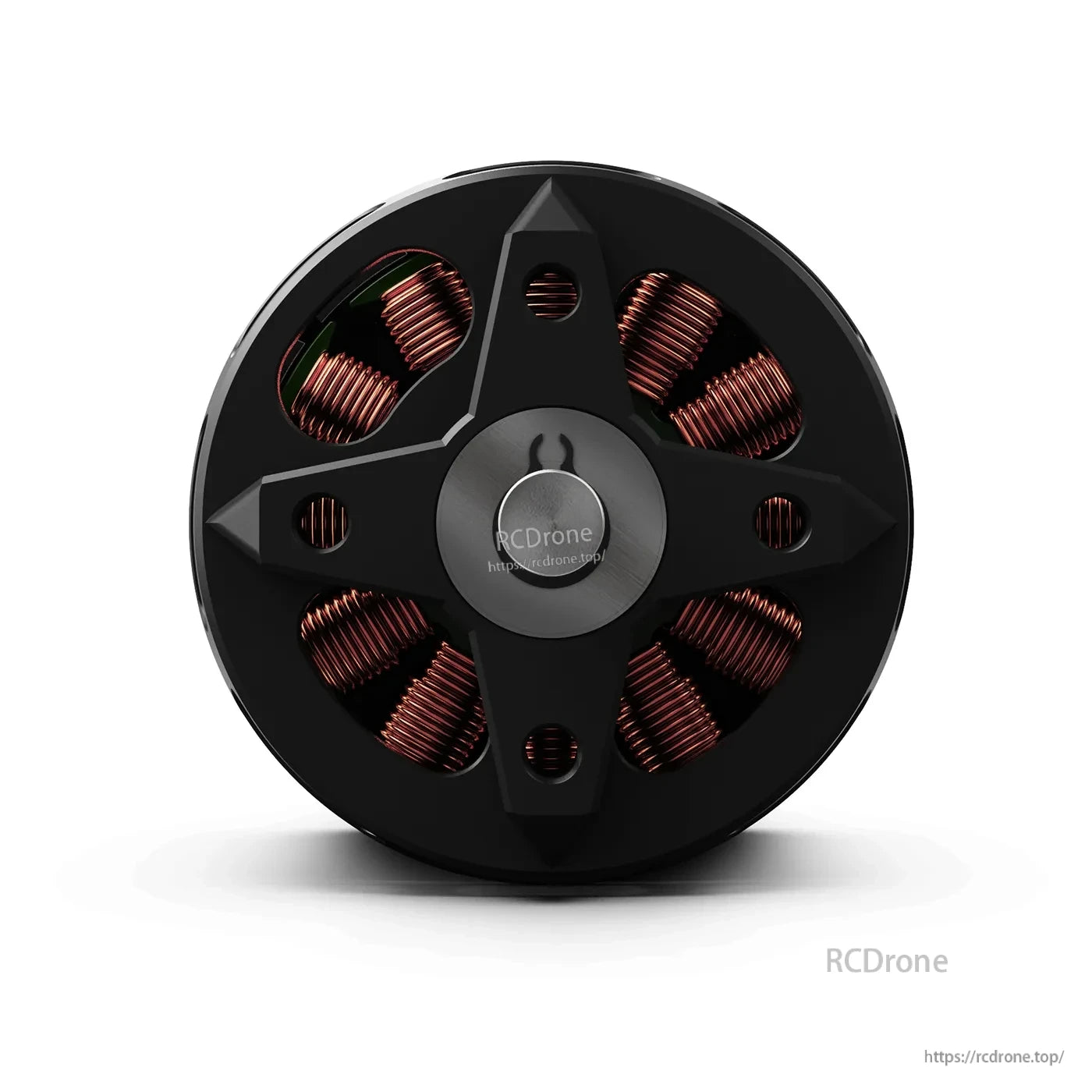

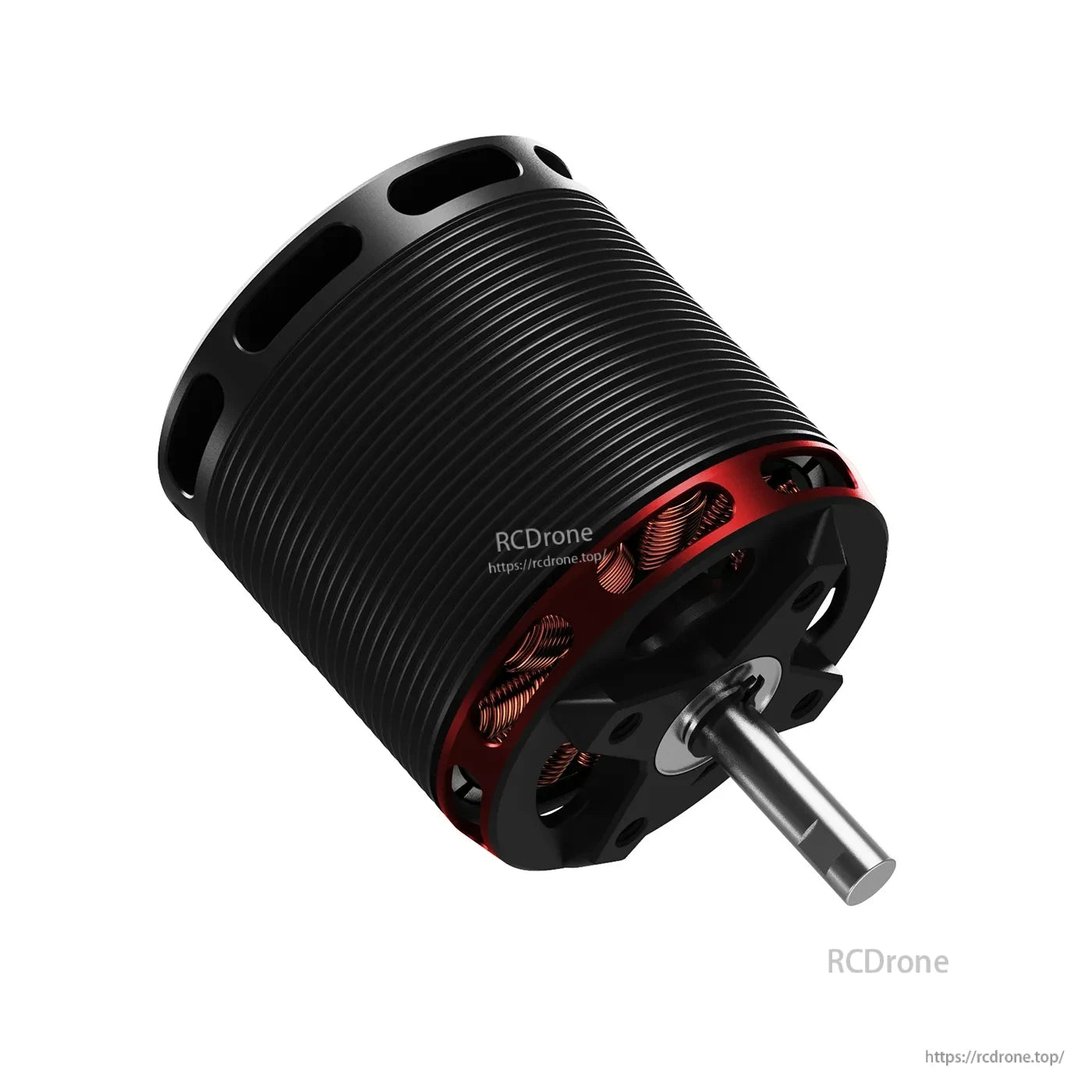

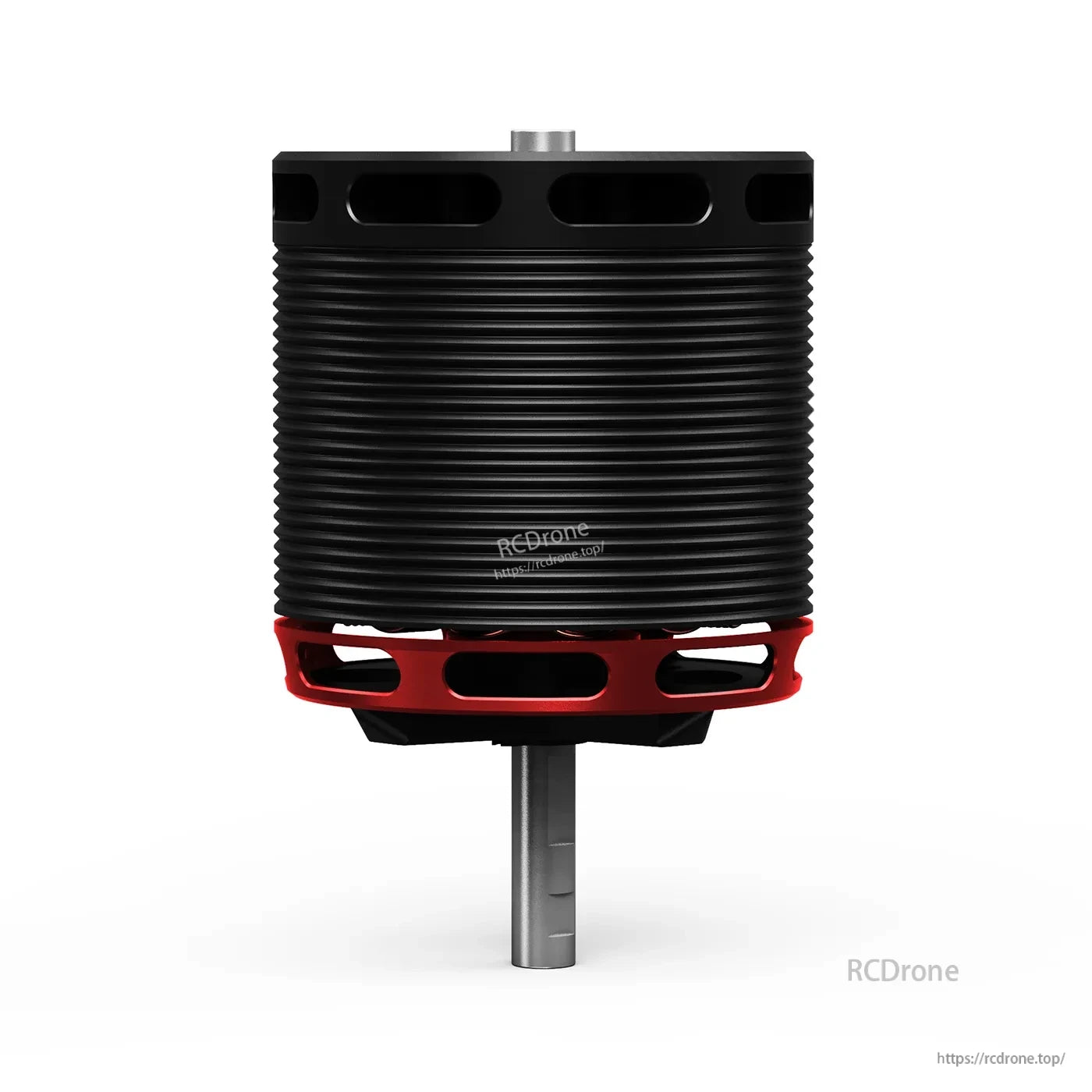

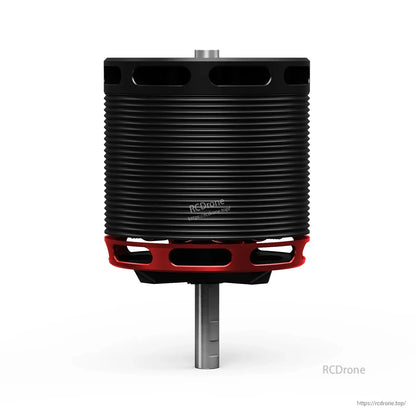

موتور پهپاد هواپیمای eVTOL MAD X4229 برای پیشرانه با کارایی بالا طراحی شده است. موتورهای با شفت بلند می‌توانند برای راه‌اندازی پروانه‌های پشتیبان استفاده شوند (موتور در وسط بدنه قرار دارد و قدرت را از طریق یک محور به دم‌بالا منتقل می‌کند).

ویژگی‌های کلیدی

کارایی انرژی: (230KV: کارایی >81%; 420KV: کارایی >80%).
نیروی شناوری پیشنهادی: 2.5~4.0 kgf (230KV و 420KV).
وزن بهینه: 397 گرم (230KV و 420KV).
ESC پیشنهادی: MAD AMPX 80A (5-14S) (230KV و 420KV).

برای کمک در انتخاب و پشتیبانی از ادغام، با https://rcdrone.top/.

مشخصات

MAD X4229 IPE 230KV (نسخه حرفه‌ای صنعتی)

نیروی شناوری پیشنهادی: 2.5~4.0 kgf
حداکثر نیروی شناوری: 8.3 کیلوگرم
وزن بهینه: 397 گرم
بازده: >81%

اطلاعات موتور (230KV)

مدل موتور	MAD X4229 IPE V1.0	تعداد جفت قطب‌ها	7
استاتور	تایوان / ضد زنگ	درجه سیم لاکی	180°C
اندازه موتور	قطر: 50 × 78.3 میلی‌متر	درجه مغناطیس	150 درجه سانتی‌گراد
درجه حفاظت	IP35	طول کابل	110 میلی‌متر 14# AWG(سیاه) سیلیکون
انتقال حرارت گریز از مرکز	بله	تعادل روتور	≤5 میلی‌گرم
سوراخ‌های نصب پروپیلر	D:20 M3×4 / مهره M8	تعادل موتور	≤10 میلی‌گرم
قطر شفت	داخل: 6 میلی‌متر	سوراخ‌های نصب موتور	D:30 M4×4، D:56 M4×4، D:60 M4×4
بلبرینگ	EZO 686ZZ*2 / EZO 696ZZ	آزمایش مخرب	500 ولت
لوازم جانبی اضافی	صفحه پروپیلر1، آداپتور پروپ1، X-Mount1، 4.0mm کانکتور بولت3، لوله جمع شونده حرارتی3، پیچ موتور M410mm4، پیچ آداپتور پروپ M38mm4، پیچ نصب X-Mount M410mm4، پیچ‌های پروپیلر مهره M8، برچسب2

مشخصات الکتریکی/عملکرد (230KV)

RPM/V	230 KV	ولتاژ نامی	باتری لیتیوم پلیمر 12S
جریان بدون بار	1.2A/25V	مقاومت داخلی	42.5mΩ
وزن موتور	397 g	وزن بسته‌بندی محصول	649g (110 x 110 x 95 mm)
حداکثر جریان	53.4 A	حداکثر قدرت	2323W
حداکثر نیروی رانش	8.3 kg	حداکثر گشتاور	2.1 Nm
ESC پیشنهادی	MAD AMPX 80A (5-14S)	پروپیلرهای پیشنهادی	16x8، 17x10، 18x8
وزن برخاست UAV	6S-18"/ 12kg--کوادکوپتر؛ 18kg--هکسا کوپتر؛ 24kg--اکتا کوپتر	وزن برخاست روتور تک	2.5kg ~ 4kg

برچسب‌های نقشه ابعادی (230KV)

طول کلی: 78.3
طول بدنه: 54.5؛ گسترش: 22
قطر موتور: Ø50
نصب پروپیلر: Ø20-M3×4
برچسب الگوی نصب: Ø30-M4×4
ابعاد/سوراخ‌های اضافی برچسب‌گذاری شده: 4-Ø6، 4-Ø3.2، Ø20، M8 P1mm، M4، Ø11، Ø4.1، Ø60، Ø58، 4-Ø7.8، 4-Ø4.2، Ø15، Ø70، 4

نمودار تحلیلی عملکرد موتور (230KV)

I = جریان، P = توان ورودی، η = کارایی الکتریکی، T = نیروی رانش، N = سرعت چرخش.داده‌های اندازه‌گیری شده با ولتاژ ورودی 48 ولت، در دمای 25 درجه سانتی‌گراد و در سطح دریا. سرعت چرخشی با گاز تنظیم شده است.

داده‌های آزمایش (230KV، 12S) — MAD X4229 IPE 230KV + MAD AMPX 80A (5-14S)

APC 16x8 (حداکثر 91 درجه سانتی‌گراد)

گاز (%)	ولتاژ (V)	جریان (A)	توان ورودی (W)	توان خروجی (W)	گشتاور (N·m)	RPM	نیرو (gf)	بازده (%)	بازده (gf/W)
30	44.62	1.46	65.1	43.7	0.143	2920	671	67.1	10.3
35	44.58	2.17	96.7	70.5	0.196	3434	926	72.9	9.6
40	44.58	2.98	132.8	102.2	0.254	3844	1189	77	9.0
45	44.56	3.88	172.9	136.0	0.306	4245	1444	78.7	8.4
50	44.53	5.28	235.1	189.9	0.385	4710	1811	80.8	7.7
55	44.5	7.13	317.3	261.6	0.478	5226	2227	82.4	7.0
60	44.46	9.09	404.1	337.6	0.568	5676	2633	83.5	6.5
65	44.4	11.34	503.5	424.5	0.666	6086	3070	84.3	6.1
70	44.34	14.02	621.6	530.8	0.786	6449	3558	85.4	5.7
75	44.29	16.98	752.0	644.2	0.901	6828	4022	85.7	5.3
80	44.22	20.2	893.2	764.6	1.010	7229	4495	85.6	5.0
85	44.14	23.97	1058.0	901.7	1.133	7600	4922	85.2	4.7
90	44.04	28.58	1258.7	1071.2	1.284	7967	5480	85.1	4.4
95	43.93	33.78	1484.0	1253.5	1.441	8307	5739	84.5	3.9
100	43.79	40.01	1752.0	1471.4	1.630	8620	6234	84	3.6

APC 17x10 (حداکثر 103°C)

گاز (%)(Throttle)	ولتاژ (V)	جریان (A)	توان ورودی (W)	توان خروجی (W)	گشتاور (N·m)	RPM	نیرو (gf)	بازده (%)	بازده (gf/W)
30	44.6	2.02	90.1	64.9	0.218	2841	909	72	10.1
35	44.57	3.11	138.6	105.8	0.302	3345	1276	76.3	9.2
40	44.56	4.26	189.8	149.2	0.380	3750	1589	78.6	8.4
۴۵	۴۴.۵۲	۵.۶۱	۲۴۹.۸	۲۰۱.۲	۰.۴۶۵	۴۱۳۱	۱۹۳۲	۸۰.۵	۷.۷
۵۰	۴۴.۴۸	۷.۵۴	۳۳۵.۴	۲۷۵.۹	۰.۵۷۸	۴۵۵۹	۲۳۶۴	۸۲.۳	۷.۰
۵۵	۴۴.۴۳	۱۰.۲۸	۴۵۶.۷	۳۷۹.۲	۰.۷۲۱	۵۰۲۲	۲۹۶۳	۸۳	۶.۵
۶۰	۴۴.۳۷	۱۲.۹۸	۵۷۵.۹	۴۸۰.۲	۰.۸۴۱	۵۴۵۲	۳۴۴۴	۸۳.۴	۶.۰
۶۵	۴۴.۳۲	۱۵.۸	۷۰۰.۳	۵۸۰.۹	۰.952	5827	3887	83	5.6
70	44.24	19.16	847.6	703.2	1.088	6172	4386	83	5.2
75	44.16	23.08	1019.2	848.0	1.242	6520	4933	83.2	4.8
80	44.07	27.21	1199.1	990.1	1.375	6876	5351	82.6	4.5
85	43.95	32.72	1438.0	1178.3	1.570	7167	5722	81.9	4.0
90	43.82	39.06	1711.6	1380.1	1.761	7484	6007	80.6	3.5
95	43.68	45.67	1994.9	1588.9	1.949	7785	6527	79.6	3.3
100	43.51	53.39	2323.0	1817.4	2.149	8076	7035	78.2	3.0

APC 18x8 (حداکثر 121°C)

گاز (%)	ولتاژ (V)	جریان (A)	توان ورودی (W)	توان خروجی (W)	گشتاور (N·m)	RPM	نیرو (gf)	بازده (%)	بازده (gf/W)
30	44.6	1.96	87.4	62.5	0.210	2840	948	71.5	10.8
35	44.58	2.99	133.3	102.3	0.292	3347	1326	76.7	10.0
40	44.57	4.1	182.7	145.3	0.370	3749	1689	79.5	9.2
45	44.53	5.41	240.9	195.1	0.451	4130	2060	81	8.6
50	44.5	7.28	324.0	268.5	0.561	4570	2542	82.9	7.8
55	44.44	9.9	440.0	367.7	0.696	5045	3157	83.6	7.2
60	44.38	12.69	563.2	475.4	0.830	5470	3719	84.4	6.6
65	44.31	15.79	699.7	593.3	0.972	5829	4310	84.8	6.2
70	44.23	19.11	845.2	715.3	1.105	6180	4898	84.6	5.8
75	44.16	22.75	1004.6	845.3	1.235	6536	5452	84.1	5.4
80	44.06	26.9	1185.2	991.9	1.374	6894	5996	83.7	5.1
85	43.98	31.24	1373.9	1137.9	1.499	7249	6517	82.8	4.7
90	43.87	36.67	1608.7	1325.2	1.668	7587	7172	82.4	4.5
95	43.72	43.33	1894.4	1539.1	1.865	7882	7951	81.6	4.2
100	43.57	50.47	2199.0	1755.6	2.050	8178	8257	79.8	3.8

داده‌های فوق مقادیر نظری هستند زمانی که ولتاژ ورودی 48 ولت است، فقط برای مرجع. در صورت دمای اتاق 25 درجه سانتی‌گراد و عدم وجود دستگاه خنک‌کننده اضافی، جریان بالای 50 آمپر منطقه غیرکاری، 16-50 آمپر منطقه کاری کوتاه‌مدت (حدود 10-30 ثانیه) و زیر 16 آمپر منطقه کاری پایدار است. در استفاده واقعی، لطفاً زمان کار موتور را بر اساس دمای محیط کاری و شرایط دفع حرارت کنترل کنید.

MAD X4229 IPE 420KV (نسخه حرفه‌ای صنعتی)

نیروی شناوری پیشنهادی: 2.5~4.0 کیلوگرم‌فورس
حداکثر نیروی شناوری: 7.8 kgf
وزن بهینه: 397 گرم
کارایی: >80%

مشخصات الکتریکی/عملکرد (420KV)

RPM/V	420 KV	ولتاژ اسمی	باتری لیتیوم پلیمر 6S
جریان بدون بار	2.3A/20V	مقاومت داخلی	13.7mΩ
وزن موتور	397 گرم	وزن بسته بندی محصول	649 گرم (110 x 110 x 95 میلی‌متر)
جریان حداکثر	85.9 A	قدرت حداکثر	2049W
نیروی حداکثر	7.8 kg	گشتاور حداکثر	1.9 نیوتن متر
ESC پیشنهادی	MAD AMPX 80A (5-14S)	پروپیلرهای پیشنهادی	17x10، 18x8
وزن برخاست UAV	6S-18"/ 12 کیلوگرم--کوادکوپتر؛ 18 کیلوگرم--هکسا کوپتر؛ 24 کیلوگرم--اکتا کوپتر	وزن برخاست روتور تک	2.5 کیلوگرم ~ 4 کیلوگرم

نمودار تحلیلی عملکرد موتور (420KV)

I = جریان، P = توان ورودی، η = کارایی الکتریکی، T = نیروی رانش، N = سرعت چرخش. داده‌ها با ولتاژ ورودی 24 ولت، در دمای 25 درجه سانتی‌گراد و در سطح دریا اندازه‌گیری شده‌اند. سرعت چرخش با گاز تنظیم شده است.

داده‌های آزمایشی (420KV, 6S) — MAD X4229 IPE 420KV + MAD AMPX 80A (5-14S)

APC 16x8 (حداکثر 99°C)

گاز (%)(Throttle)	ولتاژ (V)	جریان (A)	توان ورودی (W)	توان خروجی (W)	گشتاور (N·m)	RPM	نیرو (gf)	بازده (%)	بازده (gf/W)
30	25.46	3	76.3	46.2	0.147	2994	644	61.83	8.6
35	25.45	4.17	106.1	70.1	0.197	3407	875	67.44	8.4
40	25.39	5.96	151.3	110.0	0.268	3917	1218	73.94	8.2
45	25.34	7.9	200.2	153.6	0.338	4339	1566	77.89	7.9
50	25.31	9.98	252.6	198.5	0.402	4715	1858	79.6	7.5
55	25.3	12.56	317.7	254.2	0.477	5086	2197	80.98	7.0
60	25.24	16.15	407.5	330.9	0.570	5542	2604	81.99	6.5
65	25.07	20.3	509.0	418.2	0.670	5964	3030	82.41	6.0
70	25.05	25.12	629.4	516.3	0.775	6362	3495	83	5.6
75	25	30.43	760.7	619.5	0.881	6713	3937	82.39	5.2
80	24.88	35.67	887.3	723.1	0.981	7036	4344	84.49	5.1
85	24.79	41.47	1028.2	834.9	1.085	7348	4763	83.87	4.8
90	24.6	48.37	1189.9	962.4	1.202	7645	5208	82.89	4.5
95	24.54	55.81	1369.3	1095.4	1.319	7930	5644	81.77	4.2
100	24.26	66.57	1615.3	1278.6	1.475	8279	6182	80	3.9

APC 17x10 (حداکثر 108°C)

گاز (%)	ولتاژ (V)	جریان (A)	توان ورودی (W)	توان خروجی (W)	گشتاور (N·m)	RPM	نیرو (gf)	بازده (%)	بازده (gf/W)
30	25.46	3.91	99.4	67.6	0.224	2882	831	69.37	8.5
35	25.43	5.45	138.5	100.1	0.292	3278	1127	73.71	8.3
40	25.38	8	203.0	156.4	0.397	3766	1597	78.28	8.0
45	25.33	10.92	276.7	217.4	0.495	4195	2013	79.73	7.4
50	25.29	13.93	352.2	281.5	0.591	4549	2398	80.86	6.9
55	25.21	17.56	442.8	355.3	0.692	4905	2810	80.97	6.4
60	25.13	22.23	558.5	450.7	0.813	5295	3281	81.11	5.9
65	24.94	27.8	693.2	561.3	0.949	5647	3806	83.6	5.7
70	24.91	33.59	836.8	673.1	1.070	6005	4264	83.51	5.3
75	24.79	40.36	1000.5	798.8	1.206	6324	4791	82.45	4.9
80	24.68	47.1	1162.4	919.3	1.328	6613	5209	81.32	4.6
85	24.53	54.32	1332.4	1041.9	1.448	6872	5631	79.89	4.3
90	24.35	63.11	1536.8	1187.7	1.599	7094	5945	78.39	3.9
95	24.18	72.5	1753.1	1332.6	1.742	7304	6154	76.56	3.5
100	23.92	85.65	2048.8	1534.6	1.934	7577	6411	77.9	3.3

APC 18x8 (حداکثر 118°C)

گاز (%)	ولتاژ (V)	جریان (A)	توان ورودی (W)	توان خروجی (W)	گشتاور (N·m)	RPM	نیرو (gf)	بازده (%)	بازده (gf/W)
30	25.47	3.89	99.0	67.2	0.222	2892	966	69.31	10.0
35	25.44	5.41	137.6	99.5	0.289	3284	1275	73.75	9.5
40	25.39	7.84	199.1	152.6	0.386	3775	1710	77.95	8.7
45	25.34	10.77	272.9	214.7	0.488	4204	2173	79.83	8.1
50	25.29	13.66	345.5	275.8	0.577	4565	2514	80.81	7.4
55	25.23	17.18	433.4	348.0	0.675	4924	2977	81.05	6.9
60	25.15	21.79	548.2	442.9	0.796	5313	3503	81.31	6.4
65	25.05	27.05	677.4	549.0	0.923	5680	4044	81.19	6.0
70	24.94	33.01	823.0	663.3	1.049	6038	4566	83.74	5.8
75	24.8	39.72	985.1	790.1	1.186	6359	5148	82.86	5.4
80	24.69	46.34	1144.2	910.3	1.308	6646	5624	81.84	5.1
85	24.57	53.46	1313.8	1031.6	1.425	6913	6103	80.38	4.8
90	24.41	61.32	1496.9	1165.2	1.553	7166	6644	79.16	4.5
95	24.25	69.93	1695.7	1300.1	1.676	7406	7141	77.45	4.3
100	23.99	82.16	1971.1	1488.6	1.845	7704	7757	77.61	4.

داده‌های فوق مقادیر نظری هستند زمانی که ولتاژ ورودی 24 ولت است و فقط برای مرجع می‌باشند. در دمای اتاق 25 درجه سانتی‌گراد و بدون دستگاه خنک‌کننده اضافی، جریان بالای 82 آمپر منطقه غیرکاری، 27-82 آمپر منطقه کاری کوتاه‌مدت (حدود 10-30 ثانیه) و زیر 27 آمپر منطقه کاری پایدار است. در استفاده واقعی، لطفاً زمان کار موتور را بر اساس دمای محیط کاری و شرایط دفع حرارت کنترل کنید.

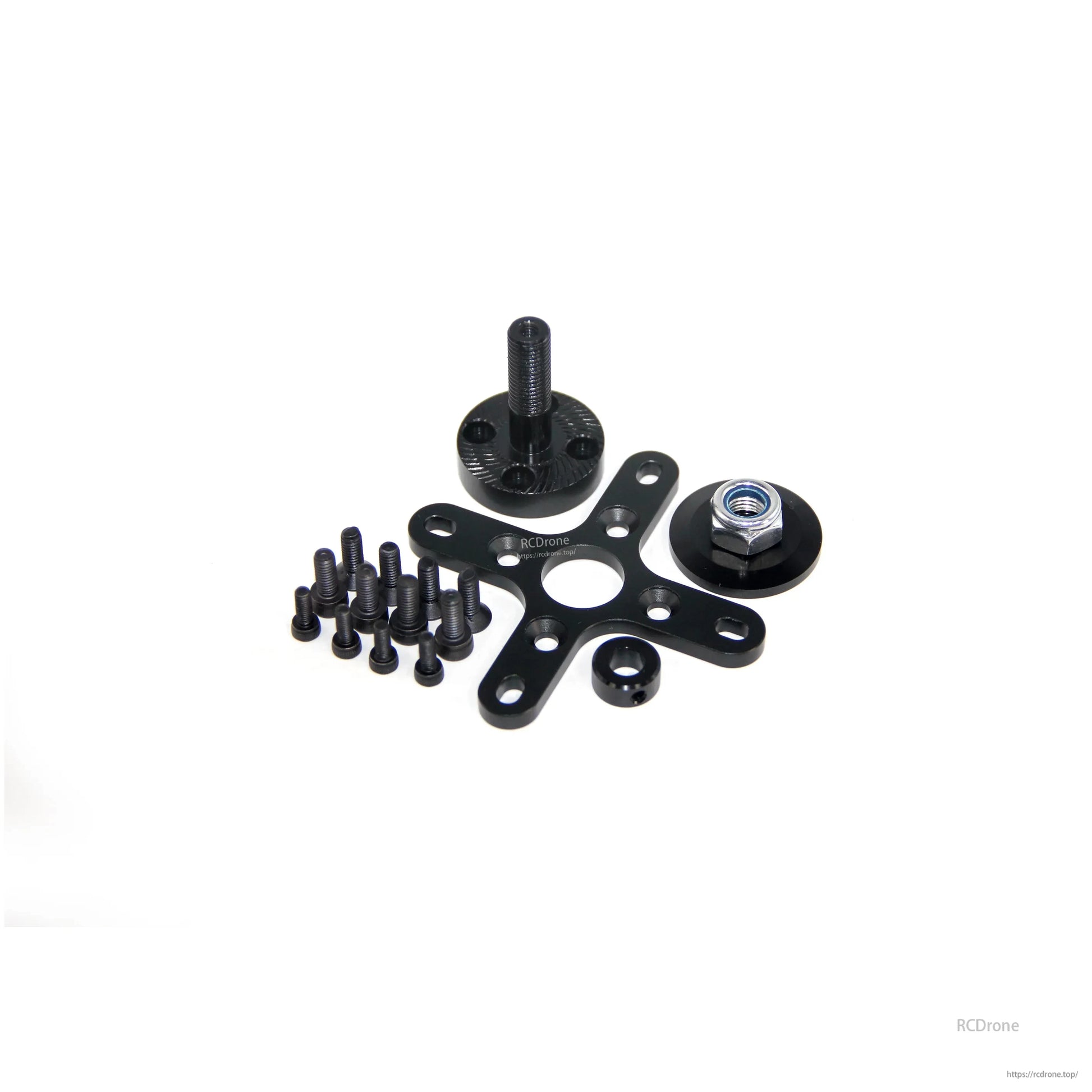

شامل چه مواردی است

صفحه پروانه*1
آداپتور پروانه*1
پایه X*1
4.0mm کانکتور بولت*3
لوله حرارتی جمع شونده*3
پیچ موتور M4*10mm*4
پیچ های آداپتور پروپ M3*8mm*4
پیچ نصب X-Mount M4*10mm*4
پیچ های پروپلر M8 Nut
برچسب*2

کاربردها

هواپیماهای eVTOL و پلتفرم‌های VTOL بال ثابت (شامل پیکربندی‌های پشتی با انتقال محور)
تنظیمات بالابر تک روتور (وزن برخاست تک روتور: 2.5kg ~ 4kg)
پلتفرم‌های UAV چند روتور (6S-18"/ 12kg--کوادکوپتر; 18kg--هکسا کوپتر; 24kg--اکتا کوپتر)

جزئیات

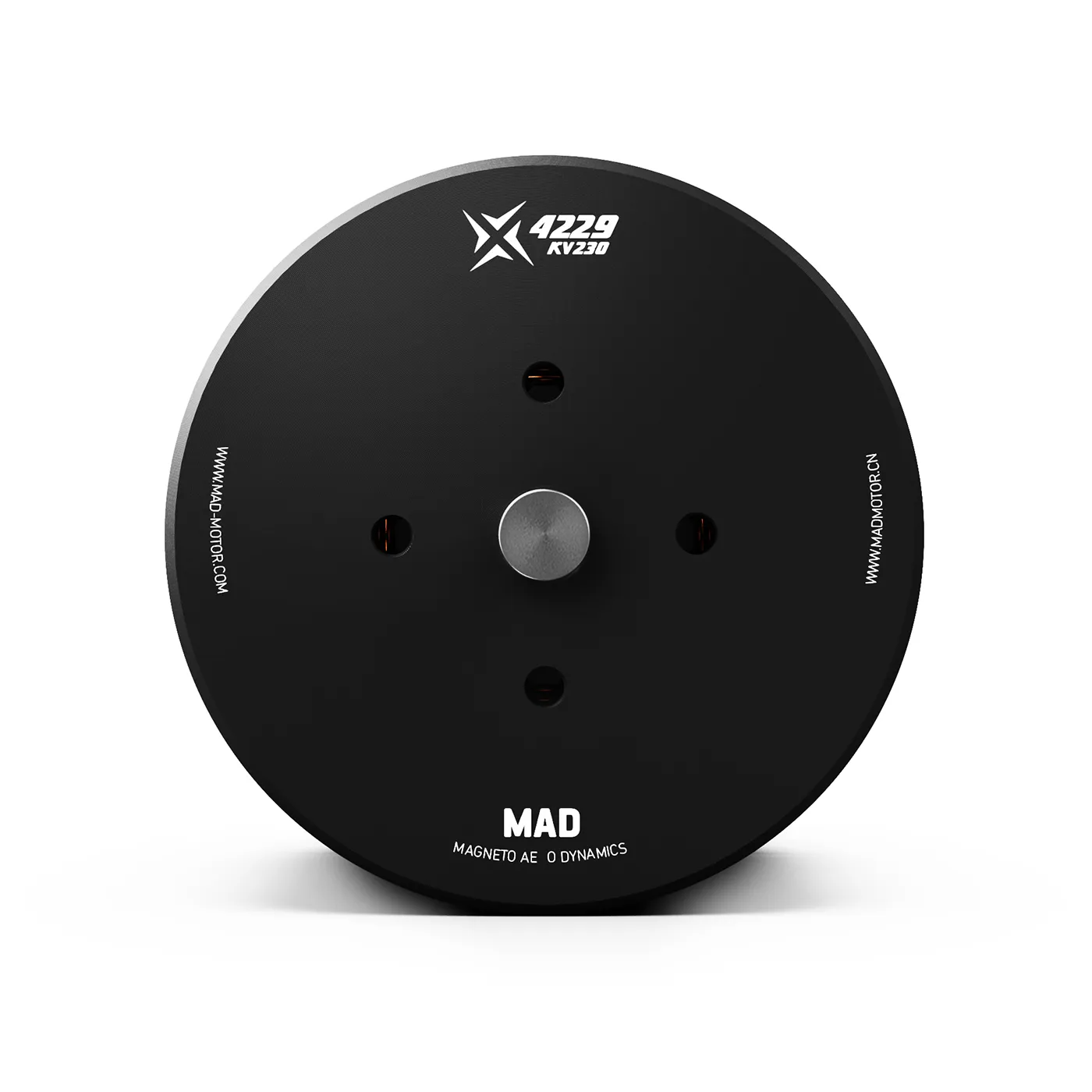

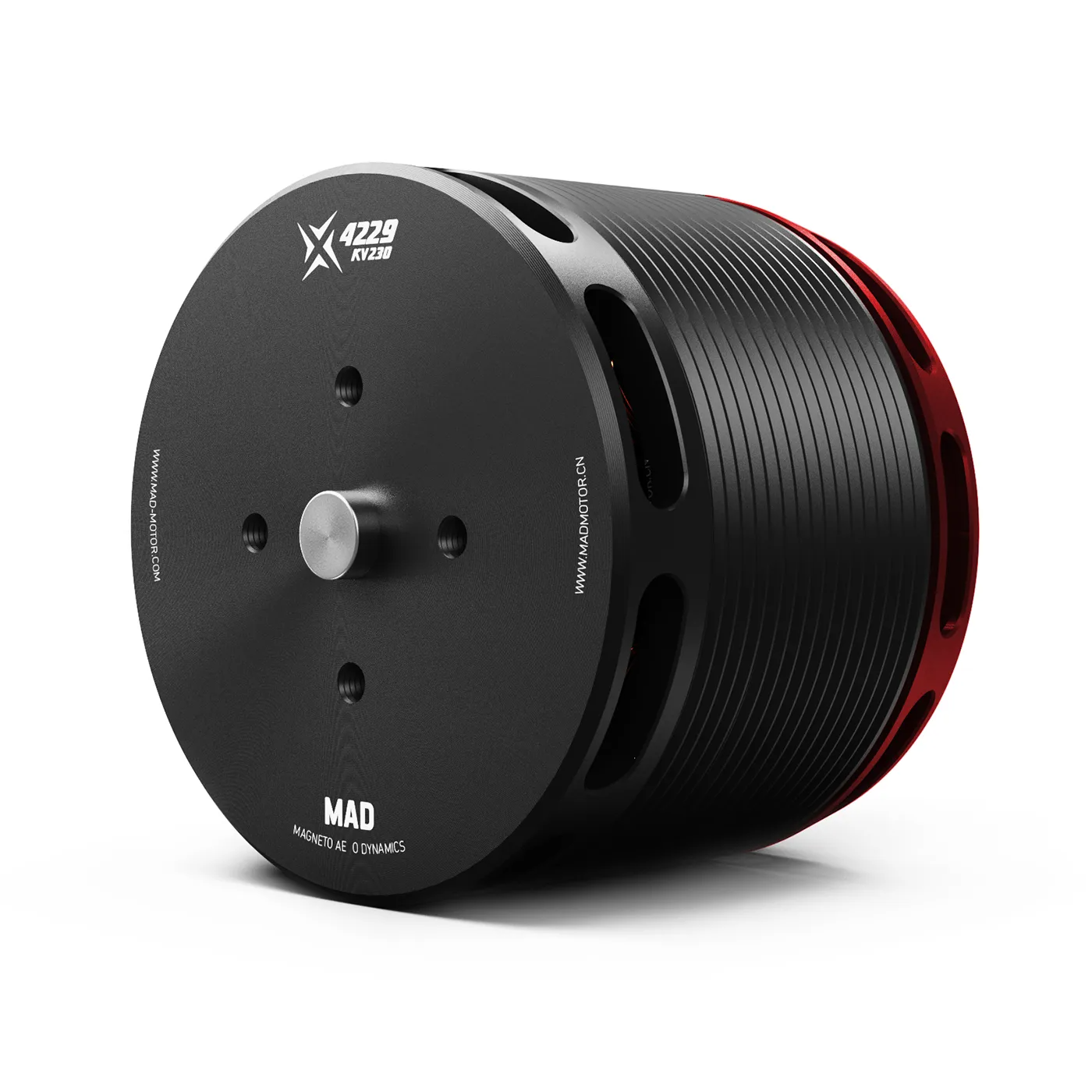

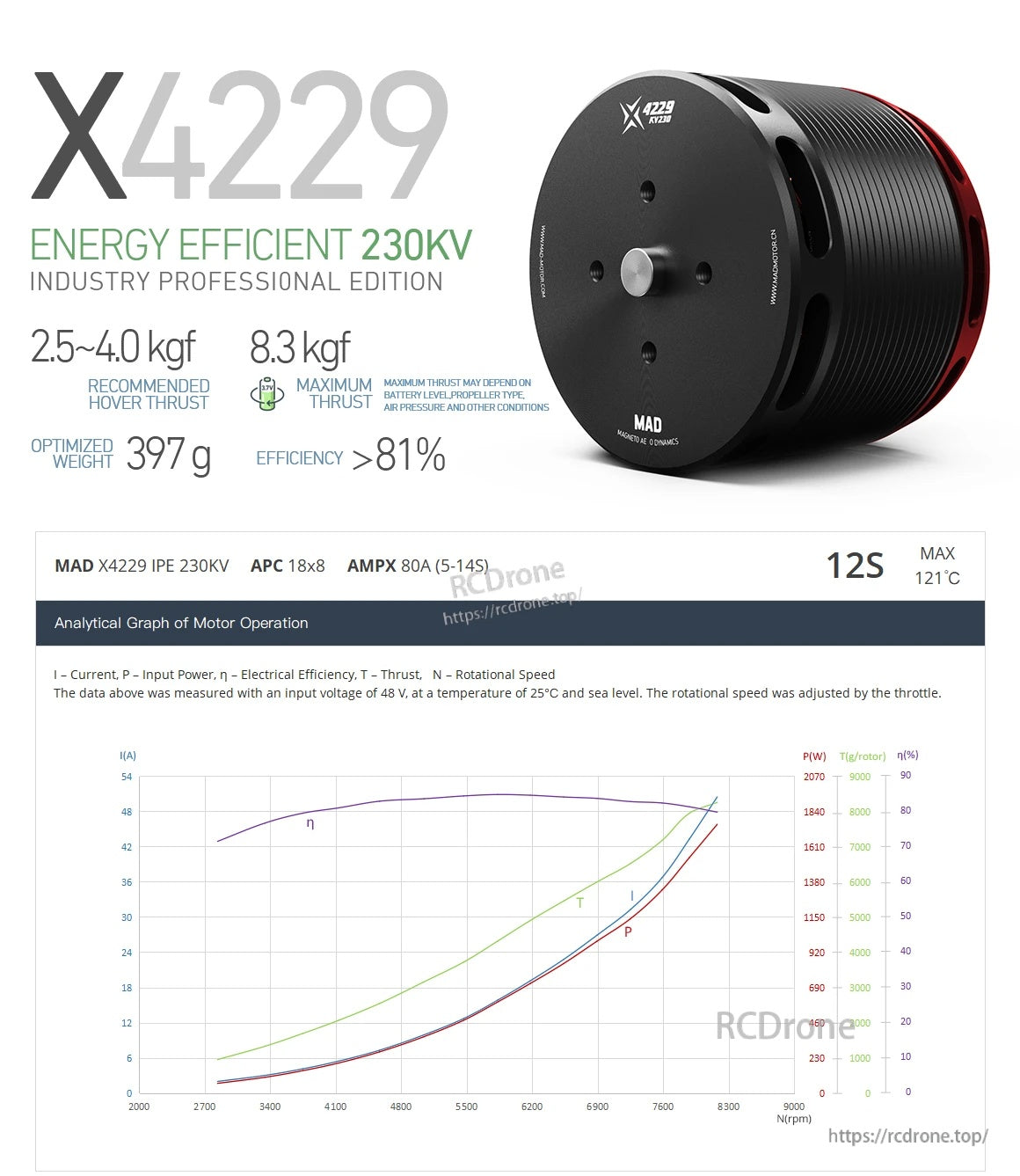

موتور MAD X4229 230KV برای تنظیمات 12S طراحی شده و وزن آن 397 گرم، بیش از 81% کارایی و حداکثر نیروی 8.3 kgf را ارائه می‌دهد.

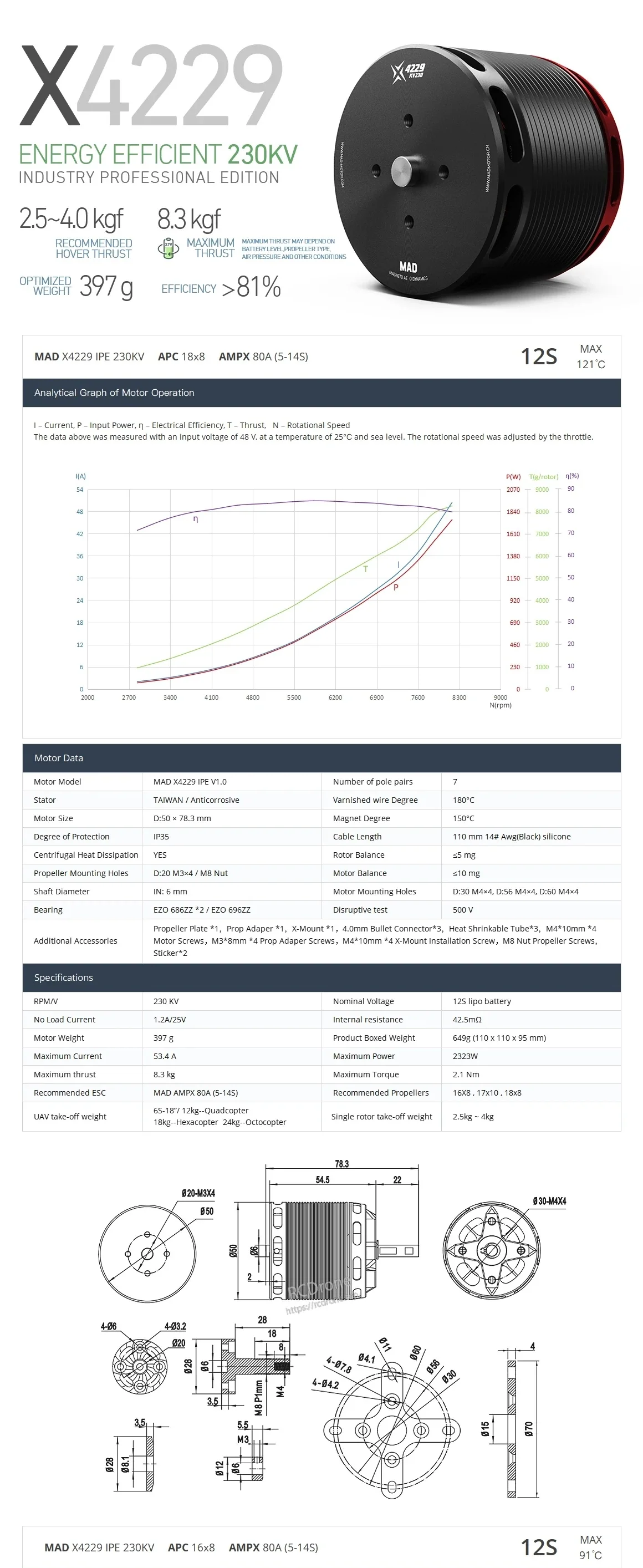

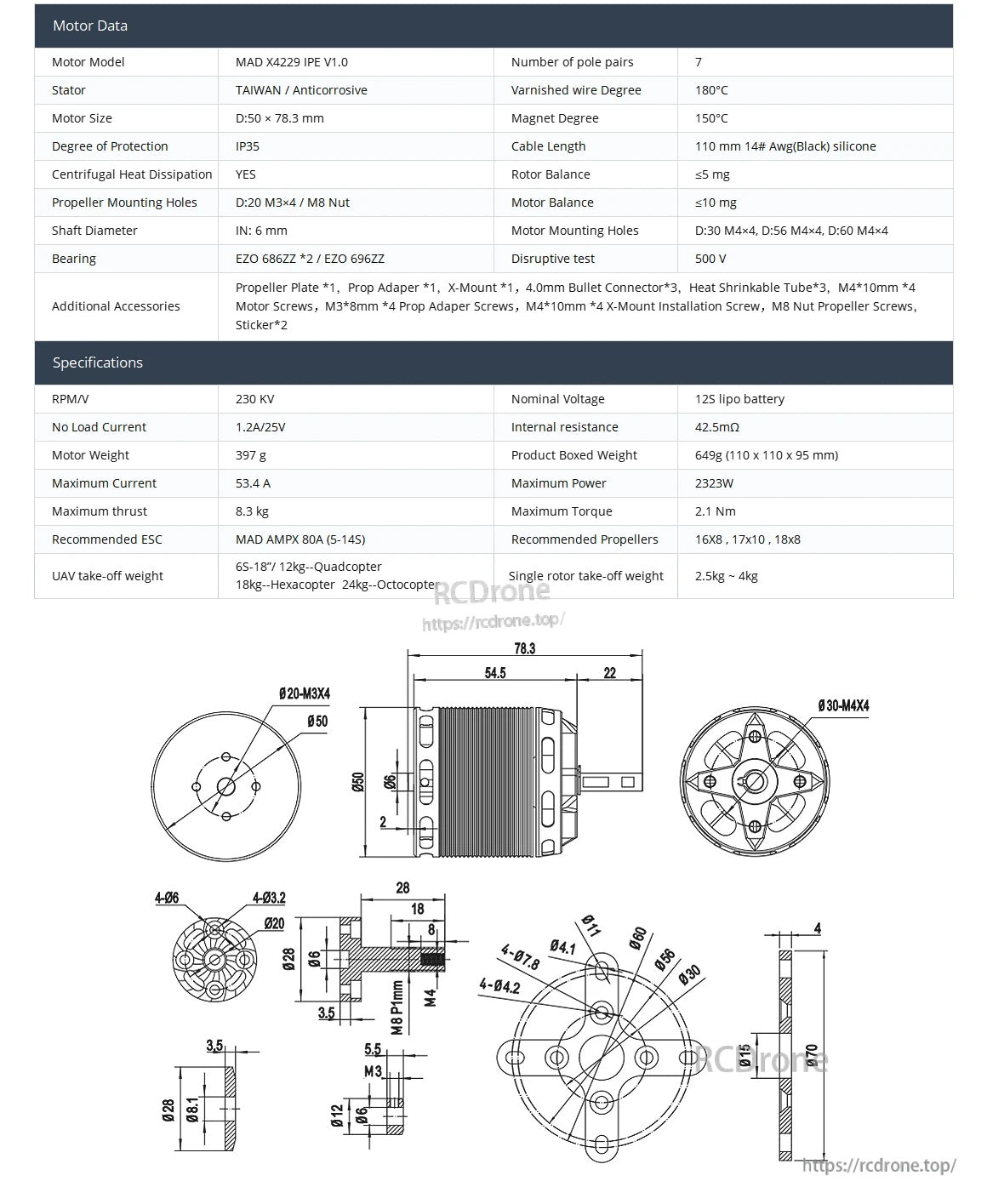

برگه مشخصات موتور MAD X4229 مشخصات کلیدی مانند 230KV و شفت 6mm را لیست می‌کند، همراه با ابعاد نصب دقیق برای برنامه‌ریزی بدنه هواپیما.

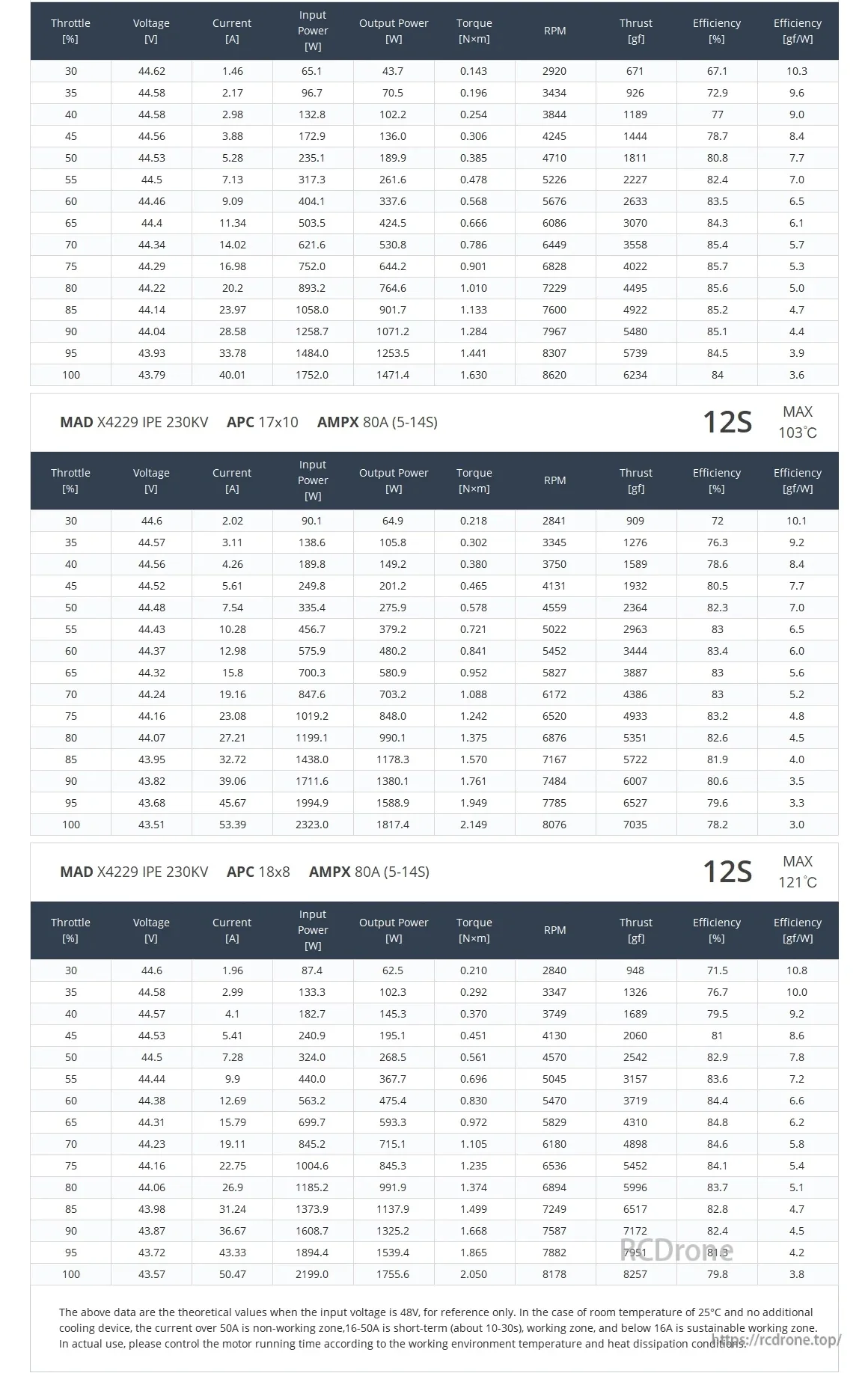

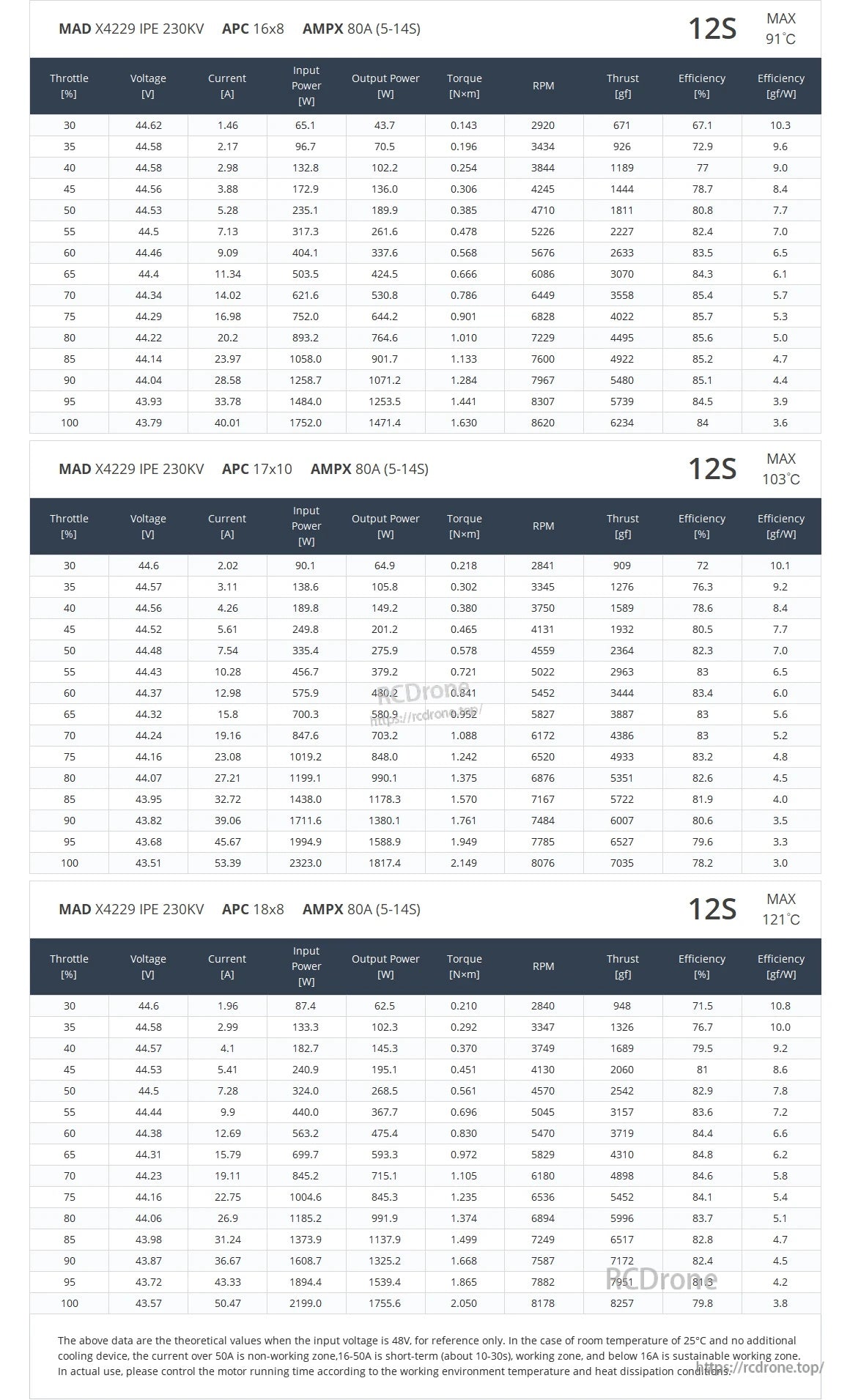

جدول‌های تست موتور MAD X4229 IPE 230KV شامل داده‌های گاز 12S از جمله RPM، نیروی رانش، جریان مصرفی و کارایی با پروپ‌های APC 16x8، 17x10 و 18x8 است.

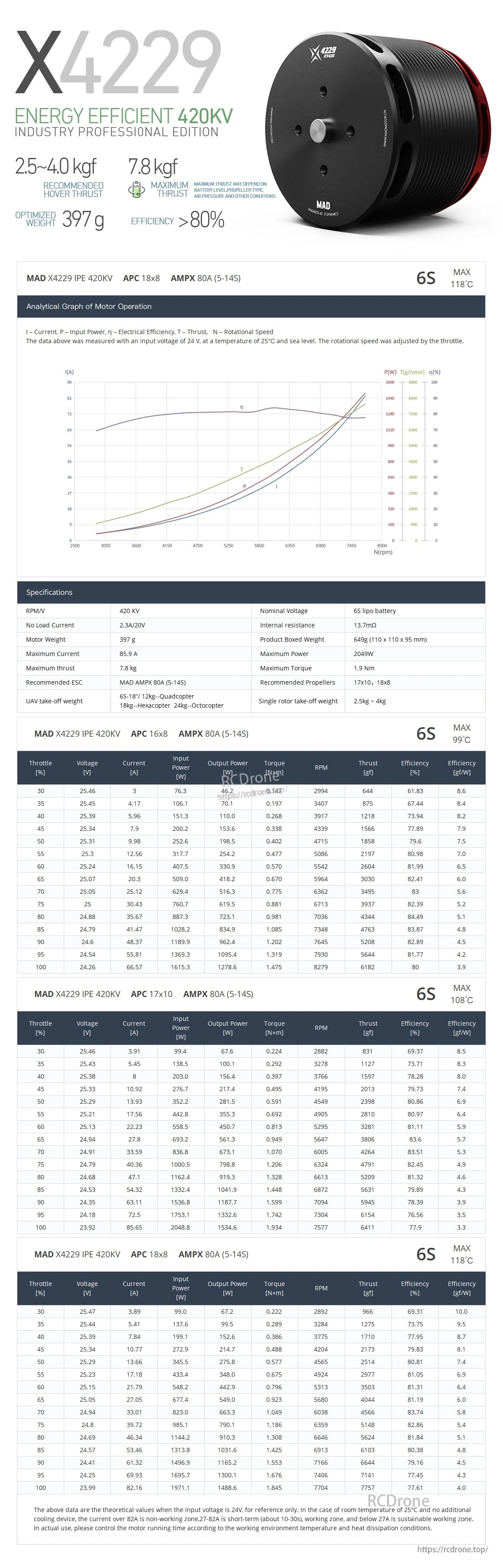

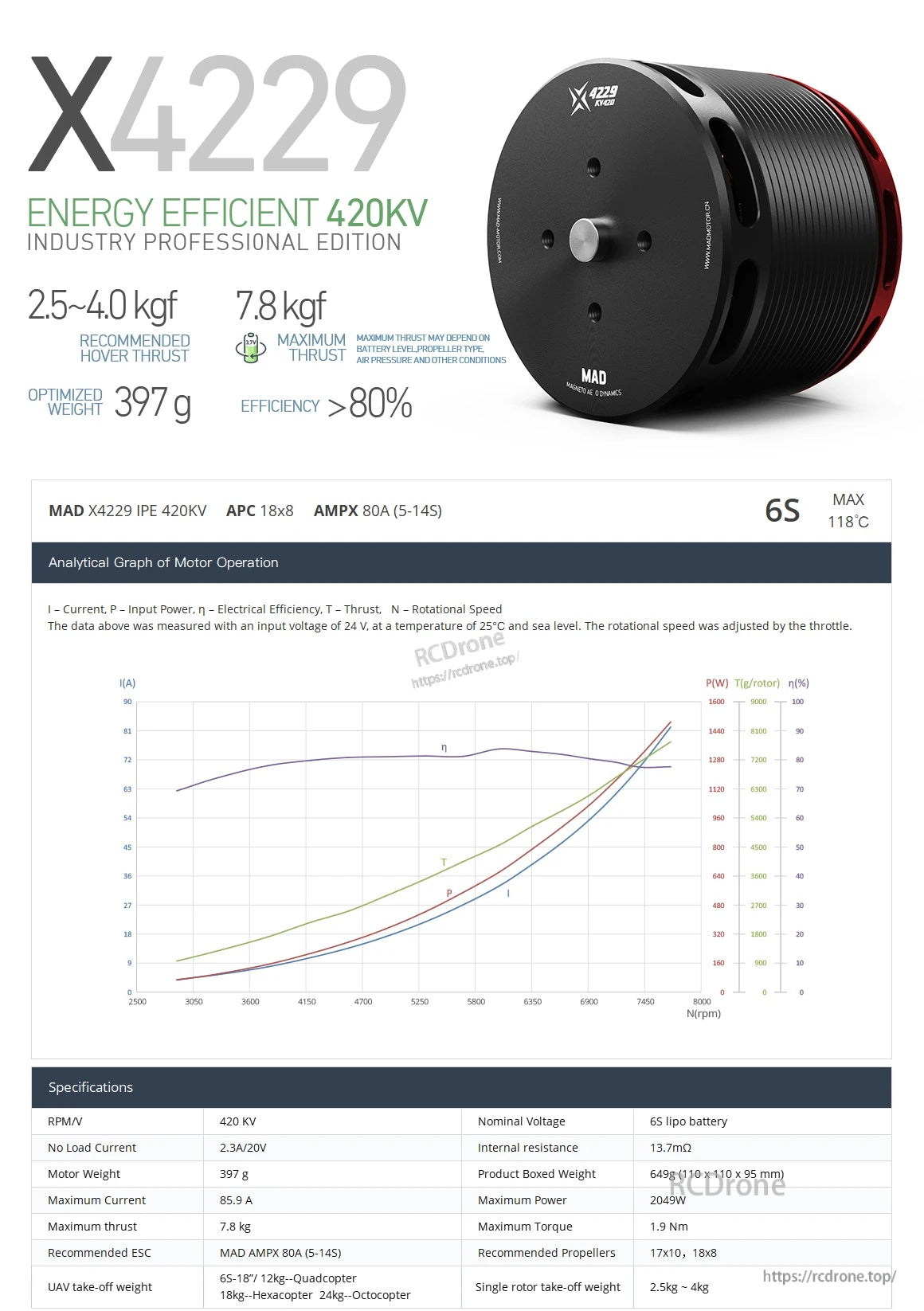

موتور MAD X4229 420KV eVTOL با وزن 397 گرم و نیروی رانش تا 7.8 کیلوگرم و کارایی بالای 80% معرفی شده است.

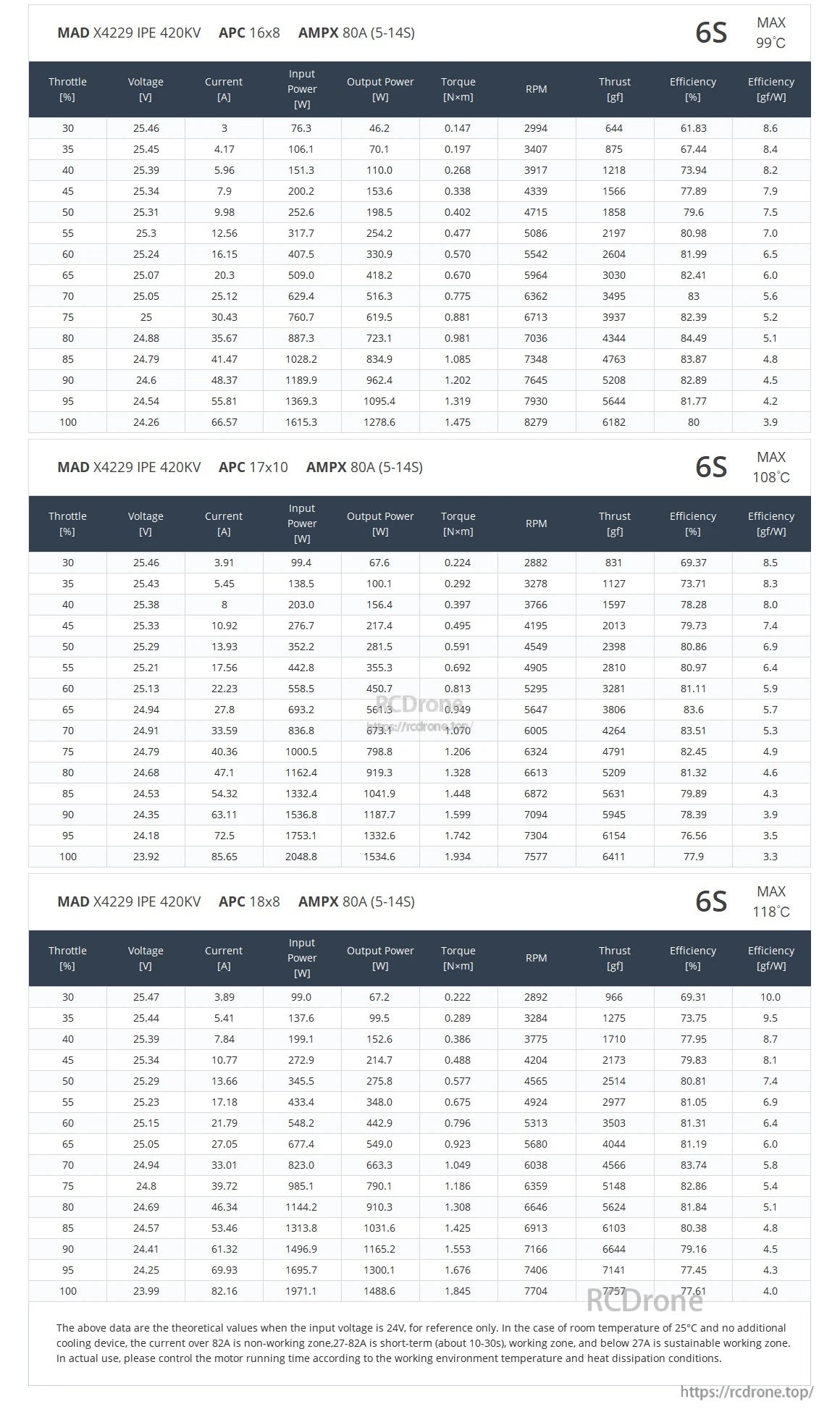

داده‌های تست موتور MAD X4229 IPE 420KV شامل RPM، نیروی رانش (gf)، جریان و کارایی در 6S با پروپ‌های APC 16x8، 17x10 و 18x8 و یک ESC AMPX 80A است.

موتور MAD X4229 230KV برای تنظیمات 12S ارزیابی شده و نیروی رانش حداکثر 8.3 کیلوگرم با وزن بهینه 397 گرم را لیست می‌کند، به همراه ابعاد نصب دقیق برای برنامه‌ریزی نصب.
