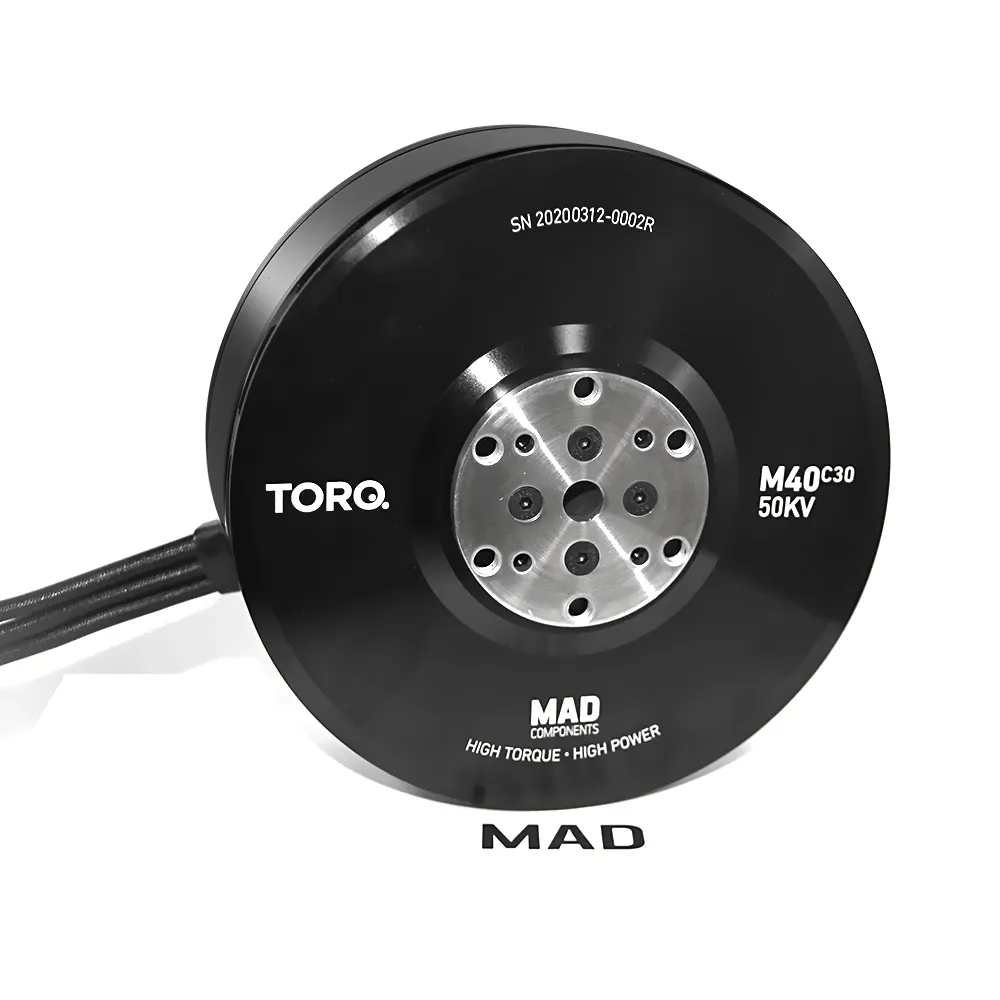

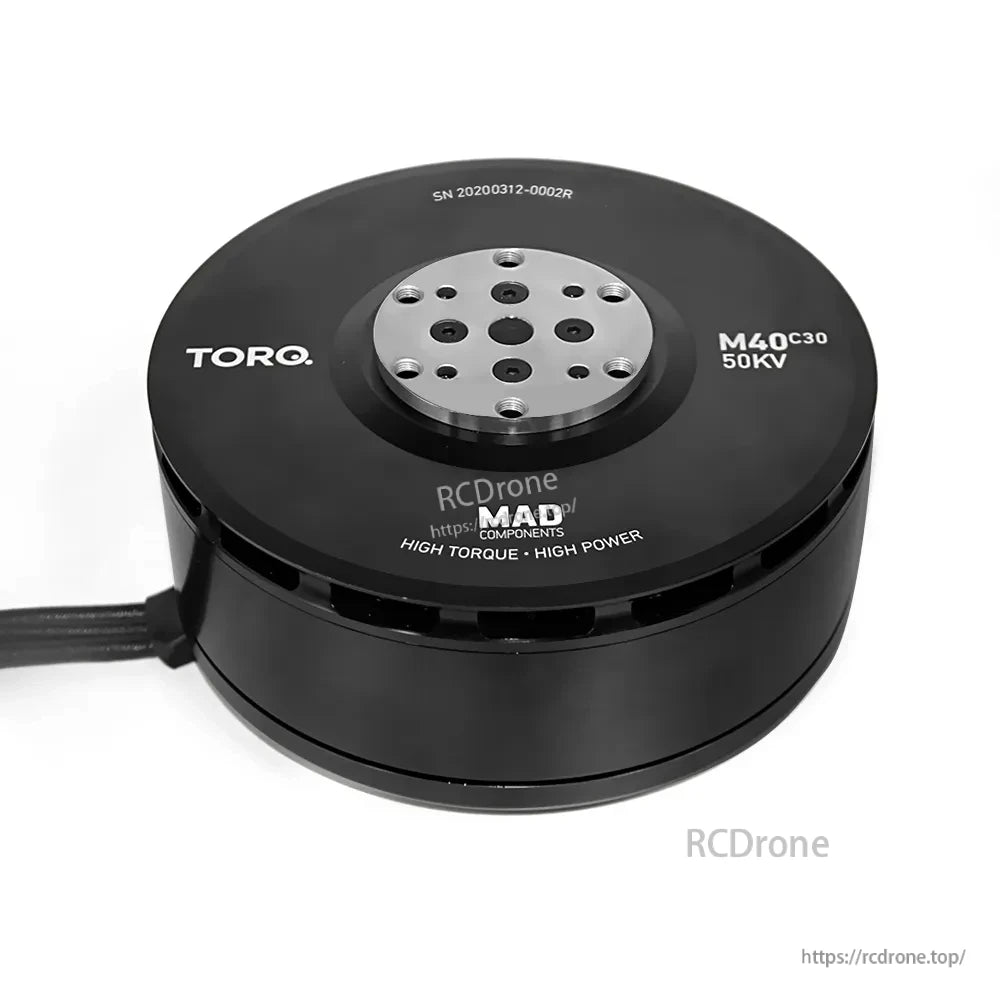

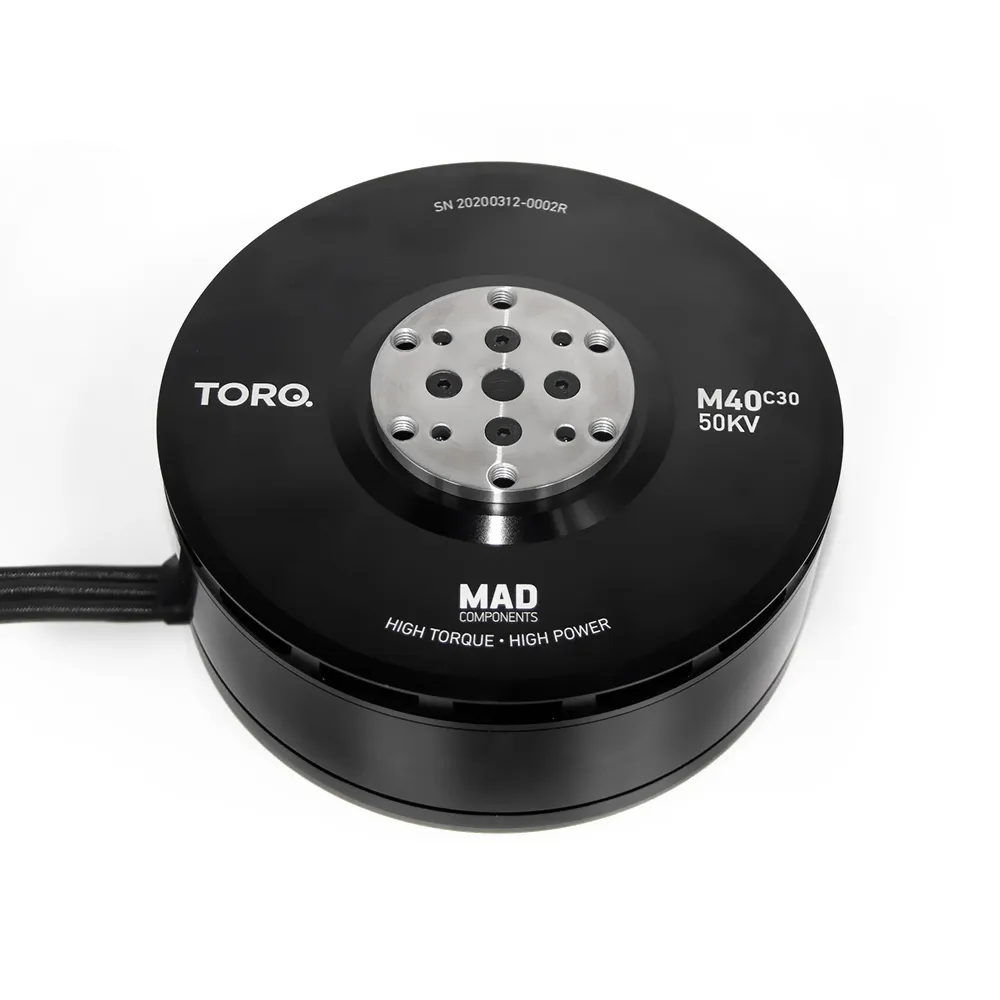

موتور براشلس MAD TORQ M40C30 50KV v2.1 برای پاراموتور، ۲۴S، IP35، وزن ۲۷۸۹ گرم، حداکثر نیروی رانش ۷۰ کیلوگرم

MAD

$1,498.50 USD

فروش فروخته شده

Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.

گزینه KV 50KV

تعداد

مشاهده جزئیات کامل

بررسی اجمالی

MAD TORQ M40C30 V2.1 50KV یک موتور بدون برس برای تنظیمات پاراموتور است که برای پیشرانه الکتریکی با نیروی بالا در سیستم‌های قدرت تا 24S طراحی شده است.

نیروی پایدار	20~28 کیلوگرم
حداکثر نیروی محرکه	70 کیلوگرم
ولتاژ پشتیبانی	24S
وزن	2789 گرم

ویژگی‌های کلیدی

مدل موتور: MAD M40C30 IPE V2.1
50 KV
درجه حفاظت: IP35
انتقال حرارت گریز از مرکز: بله
سیم‌های لعابی گسترش‌یافته: طول کابل 150 میلی‌متر
مشخصات تعادل: تعادل روتور ≤20 میلی‌گرم؛ تعادل موتور ≤30 میلی‌گرم

توضیحات

موتور بدون برس سری پاراموتور TORQ M40C30 V2.1 50KV (نسخه سبک).بازخوردهای آزمایش شده که در توضیحات منبع اشاره شده شامل عملکرد با یک ESC 450A بر روی 18S LiPo و یک پروپیلر 125 سانتی‌متری است که در این پیکربندی 59 کیلوگرم نیروی رانش گزارش شده است، به علاوه چندین پرواز 15 دقیقه‌ای با عملکرد کارآمد و دمای پایین.

برای کمک در انتخاب محصول و پشتیبانی پس از فروش، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

مشخصات

داده‌های موتور

مدل موتور	MAD M40C30 IPE V2.1
تعداد جفت قطب‌ها	15
استاتور	ضد زنگ
درجه سیم لاکی	220°C
اندازه موتور	قطر: 152 × 65 mm
درجه آهنربا	180°C
درجه حفاظت	IP35
طول کابل	150 mm (سیم‌های لاکی کشیده شده)
انتقال حرارت گریز از مرکز	بله
تعادل روتور	≤20 mg
تعادل موتور	≤30 mg
سوراخ‌های نصب پروپیلر	قطر: 50 M6×6; قطر: 38 M4×4
قطر شفت	داخل: 15 mm
سوراخ‌های نصب موتور	قطر: 50 M6×6
بلبرینگ	HR30202J / 3202A-2RZTN
آزمون اختلالی	500 ولت

مشخصات برگه آزمون

RPM/V	50 کیلو ولت
ولتاژ نامی	باتری 24S LiPo
جریان بدون بار	2.۳ A/۳۰ V
مقاومت داخلی	۲۰.۳ میلی‌اهم
وزن موتور	۲۷۸۹ گرم
وزن بسته‌بندی محصول	۴۰۰۸ گرم (۲۶۰ × ۲۱۰ × ۱۲۰ میلی‌متر)
حداکثر جریان	۱۹۷.۲ آمپر
حداکثر توان	۱۹۰۸۹ وات
حداکثر نیروی رانش	۷۰ کیلوگرم
حداکثر گشتاور	۴۷.1 Nm
ESC پیشنهادی	MAD AMPX 200A (12-24S)
پروپیلرهای پیشنهادی	47×13
حداکثر دما (عنوان برگه آزمایش)	120°C
وزن برخاست UAV (24S-47")	100 کیلوگرم (کوادکوپتر)؛ 150 کیلوگرم (هکسا کوپتر)؛ 200 کیلوگرم (اکتا کوپتر)
وزن برخاست روتور تک	20 کیلوگرم ~ 30 کیلوگرم

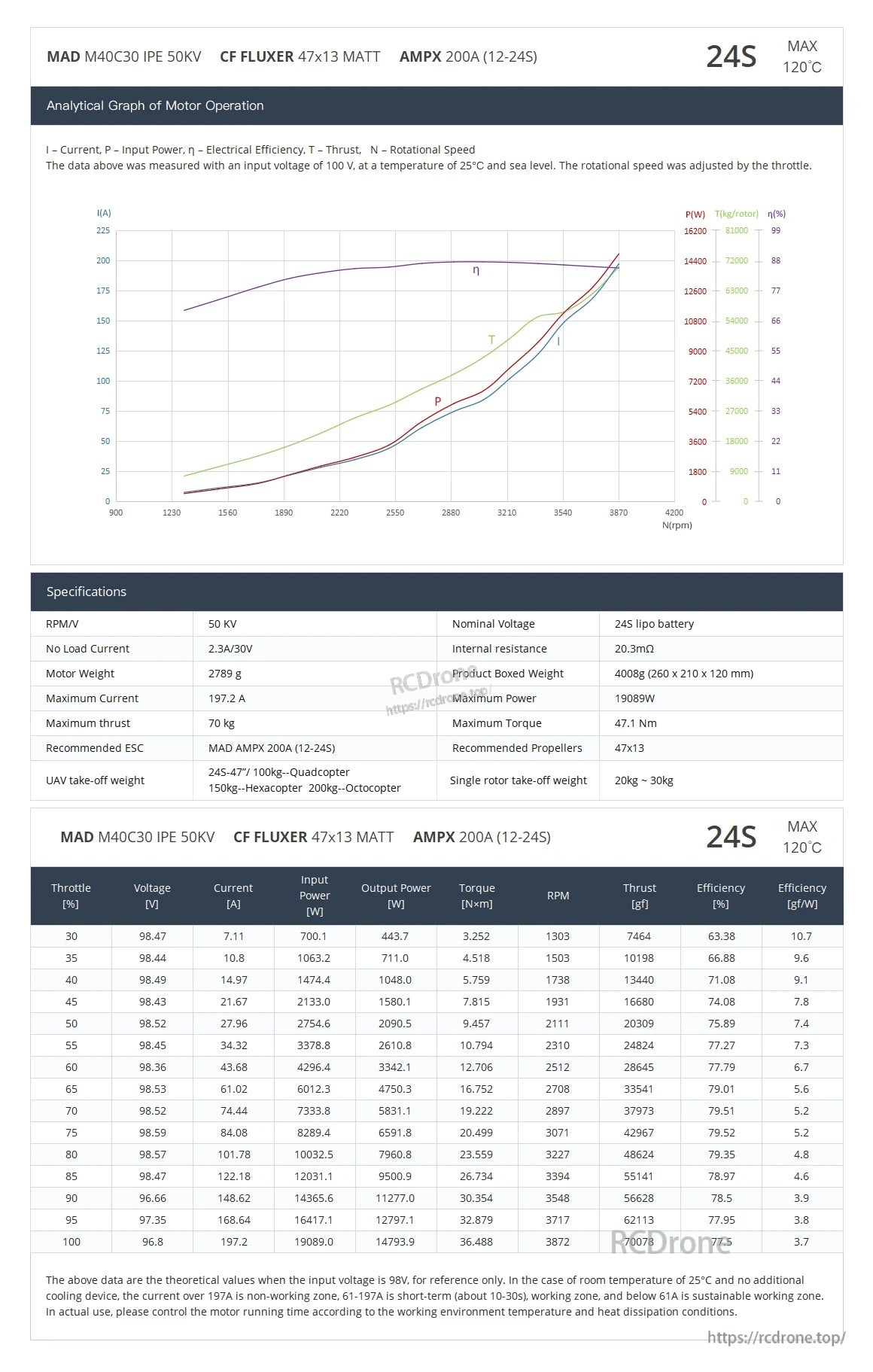

داده‌های عملکرد (جدول برگه آزمایش)

گاز (%)	ولتاژ (V)	جریان (A)	توان ورودی (W)	توان خروجی (W)	گشتاور (N·m)	RPM	نیرو (gf)	بازده (%)	بازده (gf/W)
30	98.47	7.11	700.1	443.7	3.252	1303	7464	63.38	10.7
35	98.44	10.8	1063.2	711.0	4.518	1503	10198	66.88	9.6
40	98.49	14.97	1474.4	1048.0	5.759	1738	13440	71.08	9.1
45	98.43	21.67	2133.0	1580.1	7.815	1931	16680	74.08	7.8
50	98.52	27.96	2754.6	2090.5	9.457	2111	20309	75.89	7.4
55	98.45	34.32	3378.8	2610.8	10.794	2310	24824	77.27	7.3
60	98.36	43.68	4296.4	3342.1	12.706	2512	28645	77.79	6.7
65	98.53	61.02	6012.3	4750.3	16.752	2708	33541	79.01	5.6
70	98.52	74.44	7333.8	5831.1	19.222	2897	37973	79.51	5.2
75	98.59	84.08	8289.4	6591.8	20.499	3071	42967	79.52	5.2
80	98.57	101.78	10032.5	7960.8	23.559	3227	48624	79.35	4.8
85	98.47	122.18	12031.1	9500.9	26.734	3394	55141	78.97	4.6
90	96.66	148.62	14365.6	11277.0	30.354	3548	56628	78.50	3.9
95	97.35	168.64	16417.1	12797.1	32.879	3717	62113	77.95	3.8
100	96.8	197.2	19089.0	14793.9	36.488	3872	70078	77.50	3.7

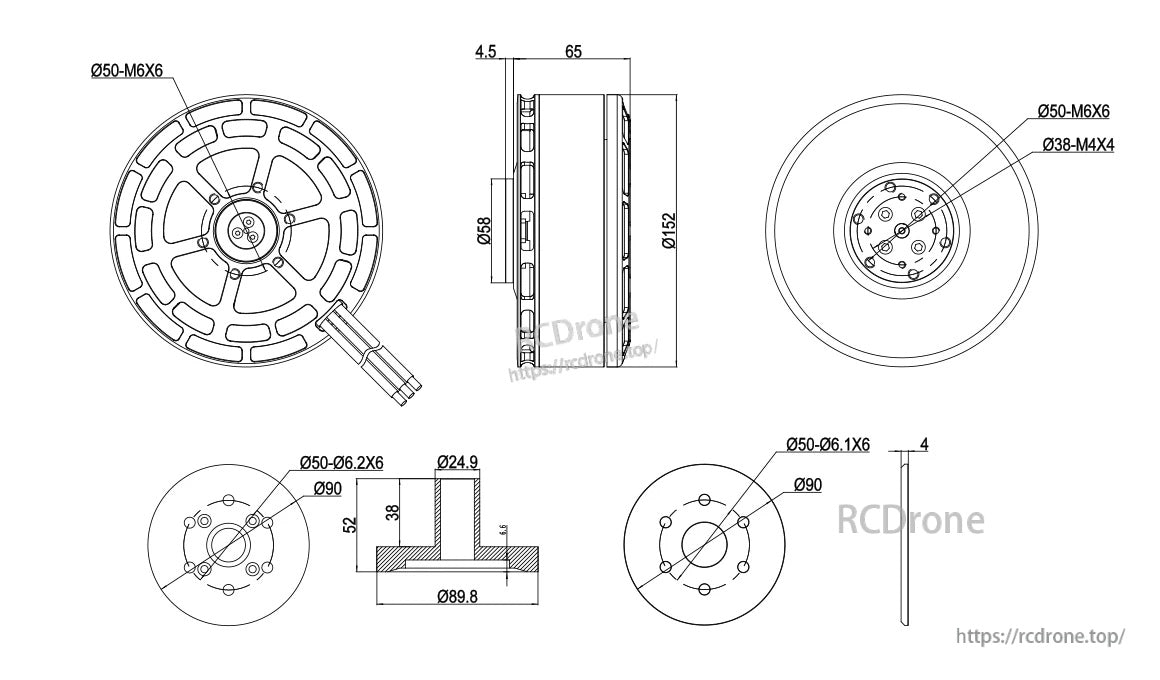

ترسیم & داده‌های سوراخ نصب

ابعاد اصلی نشان داده شده: قطر 152 میلی‌متر؛ طول 65 میلی‌متر؛ قطر مقطع 58 میلی‌متر؛ ویژگی 4.5 میلی‌متر نشان داده شده در ترسیم
سوراخ‌های نصب پروانه نشان داده شده: Ø50-M6×6؛ Ø38-M4×4
اطلاعات اضافی ترسیم نشان داده شده: Ø50-Ø6.2×6؛ Ø50-Ø6.1×6؛ Ø90؛ Ø24.9؛ Ø89.8؛ 52؛ 38؛ 6.6؛ 4

کاربردها

سیستم‌های پیشرانه پاراموتور برقی (قابل استفاده با 24S)
کاربردهای بالابر تک‌روتور (وزن برخاست 20 کیلوگرم ~ 30 کیلوگرم بر اساس برگه آزمایش)
پلتفرم‌های چندروتور (مراجع وزن برخاست در برگه آزمایش ارائه شده است)

یادداشت‌های آزمایش

برچسب‌های نمودار تحلیلی: I = جریان، P = توان ورودی، η = کارایی الکتریکی، T = نیروی رانش، N = سرعت چرخش.
یادداشت‌های ورق آزمایش: داده‌ها با ولتاژ ورودی 100 ولت در دمای 25 درجه سانتی‌گراد و در سطح دریا اندازه‌گیری شده‌اند؛ سرعت چرخش با گاز تنظیم شده است.
یادداشت جدول: مقادیر نظری در ولتاژ ورودی 98 ولت برای مرجع است. در دمای 25 درجه سانتی‌گراد بدون خنک‌سازی اضافی، جریان بالای 197 آمپر یک ناحیه غیرکاری است؛ 61–197 آمپر یک ناحیه کاری کوتاه‌مدت (حدود 10–30 ثانیه) است؛ زیر 61 آمپر یک ناحیه کاری پایدار است. زمان کارکرد را بر اساس دمای محیط و دفع حرارت کنترل کنید.
