موتور پهپاد MAD BSC2812 V1.0 با ۹۲۵KV یا ۱۱۵۵KV، ۱۲N۱۴P، ۱۹میلی‌متر M3x4، M5، شفت ۵میلی‌متر، کابل ۲۵۰میلی‌متر

MAD

$43.35 USD

فروش فروخته شده

Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.

گزینه KV 925KV-6S 1155KV-4~6S روتور + پیچ قفل شفت + اورینگ + گسکت‌ها

گزینه‌ها 1 عدد ۴ عدد

تعداد

مشاهده جزئیات کامل

بررسی اجمالی

MAD BSC2812 V1.0 یک موتور پهپاد FPV از سری BSC (سطح مبتدی) است که برای ساخت پهپادهای FPV با برد بلند 8–9 اینچی طراحی شده است. دو گزینه KV نشان داده شده است: 925KV (6S) و 1155KV (4–6S).

ویژگی‌های کلیدی

طراحی جذب شوک که به منظور افزایش عمر بلبرینگ و کاهش لرزش موتور طراحی شده است
طراحی سیم‌پیچی با نرخ پر شدن بالا برای پاسخ سریع و قدرتمند
طراحی آهنربای قوسی شکل N52H
تعادل روتور: <= 5 میلی‌گرم
نصب مهره پروپیلر M5، الگوی نصب موتور 19 میلی‌متر M3x4، شفت 5 میلی‌متر

مشخصات

داده‌های موتور

مدل موتور	MAD BSC2812 V1.0
تعداد جفت قطب‌ها	12N14P
اندازه موتور	D:33.6 x 41.7 mm
تعادل روتور	<= 5 mg
نصب پروپیلر	M5 مهره
سوراخ‌های نصب موتور	D:19 M3x4
قطر شفت	IN: 5 mm
طول کابل	250 mm 18# AWG (سیاه) سیلیکون

925KV (6S)

RPM/V	925 KV
جریان بدون بار	1.35A / 10V
جریان حداکثر	50.5 A
مقاومت داخلی	69 mOhm
حداکثر نیروی رانش	2.9 کیلوگرم
حداکثر قدرت	1262 وات
وزن موتور	76 گرم
وزن بسته‌بندی محصول	90 گرم

عملکرد 925KV (6S) – HQ 8040-3

گاز [%]	ولتاژ [V]	جریان [A]	قدرت ورودی [W]	RPM	نیرو [gf]	بازدهی [gf/W]	حداکثر
30	25	3.16	79.0	7923	420	5.3	91°C
35	25	4.06	101.5	8683	515	5.1
40	25	5	125.0	۹۴۰۳	۶۰۶	۴.۹
۴۵	۲۵	۵.۹۶	۱۴۹.۰	۱۰۰۱۲	۶۹۹	۴.۷
۵۰	۲۵	۶.۹۲	۱۷۳.۰	۱۰۵۷۶	۷۹۳	۴.۶
۵۵	۲۵	۷.۸۹	۱۹۷.۳	۱۱۱۵۱	۸۸۹	۴.۵
۶۰	۲۵	۹.۳۲	۲۳۳.۰	۱۱۷۸۰	۱۰۰۱	۴.۳
۶۵	۲۵	۱۰.۸۴	۲۷۱.۰	۱۲۵۸۷	۱۱۵۳	۴.۳
۷۰	۲۵	۱۳.۱۳	۳۲۸.۳	۱۳۴۲۵	۱۳۲۸	۴.۰
۷۵	۲۵	۱۵.81	395.3	14187	1512	3.8
80	25	18.48	462.0	14972	1684	3.6
85	25	21.72	543.0	15698	1885	3.5
90	25	25.09	627.3	16403	2073	3.3
95	25	28.46	711.5	17064	2260	3.2
100	25	32.26	806.5	17694	2454	3.0

عملکرد 925KV (6S) – HQ 9050-3

گاز [%]	ولتاژ [V]	جریان [A]	توان ورودی [W]	RPM	نیرو [gf]	بازدهی [gf/W]	حداکثر
30	25	3.74	93.5	6056	520	5.6	96°C
35	25	4.59	114.8	6645	639	5.6
40	25	6.34	158.5	7360	800	5.0
45	25	8.33	208.3	8056	987	4.7
50	25	10.7	267.5	8788	1194	4.5
55	25	14.65	366.3	9392	1377	3.8
60	25	17.43	435.8	9928	1566	3.6
65	25	20.36	509.0	10604	1773	3.5
70	25	24.36	609.0	11228	1986	3.3
75	25	28.13	703.3	11625	2153	3.1
80	25	32.91	822.8	12111	2389	2.9
85	25	37.28	932.0	12514	2575	2.8
90	25	41.77	1044.3	12864	2715	2.6
95	25	46.35	1158.8	13139	2842	2.5
100	25	50.49	1262.3	13349	2927	2.3

1155KV (4–6S)

RPM/V	1155 KV
جریان بدون بار	1.۸۵A / ۱۰V
حداکثر جریان	۵۴ A
مقاومت داخلی	۴۷ mOhm
حداکثر نیروی رانش	۳ kg
حداکثر قدرت	۱۳۵۰ W
وزن موتور	۷۶ g
وزن بسته‌بندی محصول	۹۰ g

عملکرد ۱۱۵۵KV (۴S) – HQ 9050-3

گاز [%]	ولتاژ [V]	جریان [A]	قدرت ورودی [W]	RPM	نیروی رانش [gf]	بازدهی [gf/W]	حداکثر
۳۰	۱۶	۳.۹۱	۶۲.۶	۵۳۲۳	۳۷۳	۶.0	88°C
35	16	5.1	81.6	5863	465	5.7
40	16	6.48	103.7	6368	561	5.4
45	16	8.17	130.7	6892	677	5.2
50	16	9.75	156.0	7424	811	5.2
55	16	12.26	196.2	8041	963	4.9
60	16	15.63	250.1	8606	1123	4.5
65	16	19.29	308.6	9149	1275	4.1
70	16	22.75	364.0	9655	1439	4.0
75	16	26.82	429.1	10144	1608	3.7
80	16	30.77	492.3	10598	1761	3.6
85	16	35.28	564.5	11062	1931	3.4
90	16	40.51	648.2	11435	2088	3.2
95	16	45.22	723.5	11764	2225	3.1
100	16	50.44	807.0	12069	2355	2.9

عملکرد 1155KV (6S) – HQ 8040-3

گاز [%]	ولتاژ [V]	جریان [A]	توان ورودی [W]	RPM	نیرو [gf]	بازدهی [gf/W]	حداکثر
30	25	5.32	133.0	9386	604	4.5	101°C
35	25	6.84	171.0	10228	736	4.3
40	25	8.45	211.3	11019	871	4.1
45	25	10.07	۲۵۱.۸	۱۱۸۰۸	۱۰۰۶	۴.۰
۵۰	۲۵	۱۱.۸۹	۲۹۷.۳	۱۲۵۱۲	۱۱۵۳	۳.۹
۵۵	۲۵	۱۳.۵۵	۳۳۸.۸	۱۳۲۴۳	۱۲۸۸	۳.۸
۶۰	۲۵	۱۶.۳	۴۰۷.۵	۱۴۱۱۴	۱۴۷۱	۳.۶
۶۵	۲۵	۱۹.۶۱	۴۹۰.۳	۱۴۹۹۱	۱۶۹۲	۳.۵
۷۰	۲۵	۲۴	۶۰۰.۰	۱۵۹۸۶	۱۹۴۹	۳.۲
۷۵	۲۵	۲۹.۱۷	۷۲۹.۳	۱۶۸۱۶	۲۱۹۱	۳.0
80	25	33.87	846.8	17451	2403	2.8
85	25	38.42	960.5	18139	2595	2.7
90	25	43.62	1090.5	18711	2820	2.6
95	25	49.18	1229.5	19430	3022	2.5
100	25	54.02	1350.5	19736	3153	2.3

موارد شامل

موتور BSC2812 x 1
مهره M5 x 1
پیچ سرکاسه‌ای M3 x 8 mm x 4
گسکت برنجی x 1
اورینگ x 1
پیچ مته‌دار M3 x 8 mm x 1
برچسب MAD x 6

کاربردها

ساخت پهپاد FPV با برد بلند 8–9 اینچی
چند روتور FPV DIY و تعمیرات

برای کمک به سازگاری ساخت (انتخاب KV، تطابق پروپ و نصب)، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

جزئیات

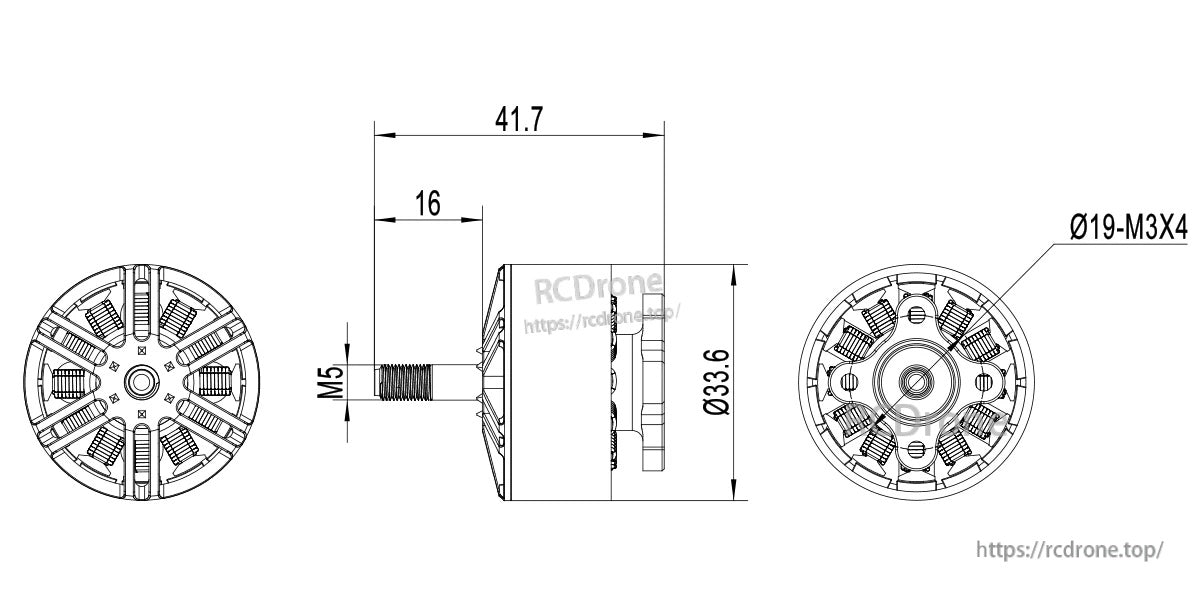

جزئیات اندازه‌گیری موتور MAD BSC2812 V1.0 شامل طول کلی 41.7 mm، قطر 33.6 mm و شفت M5 است.

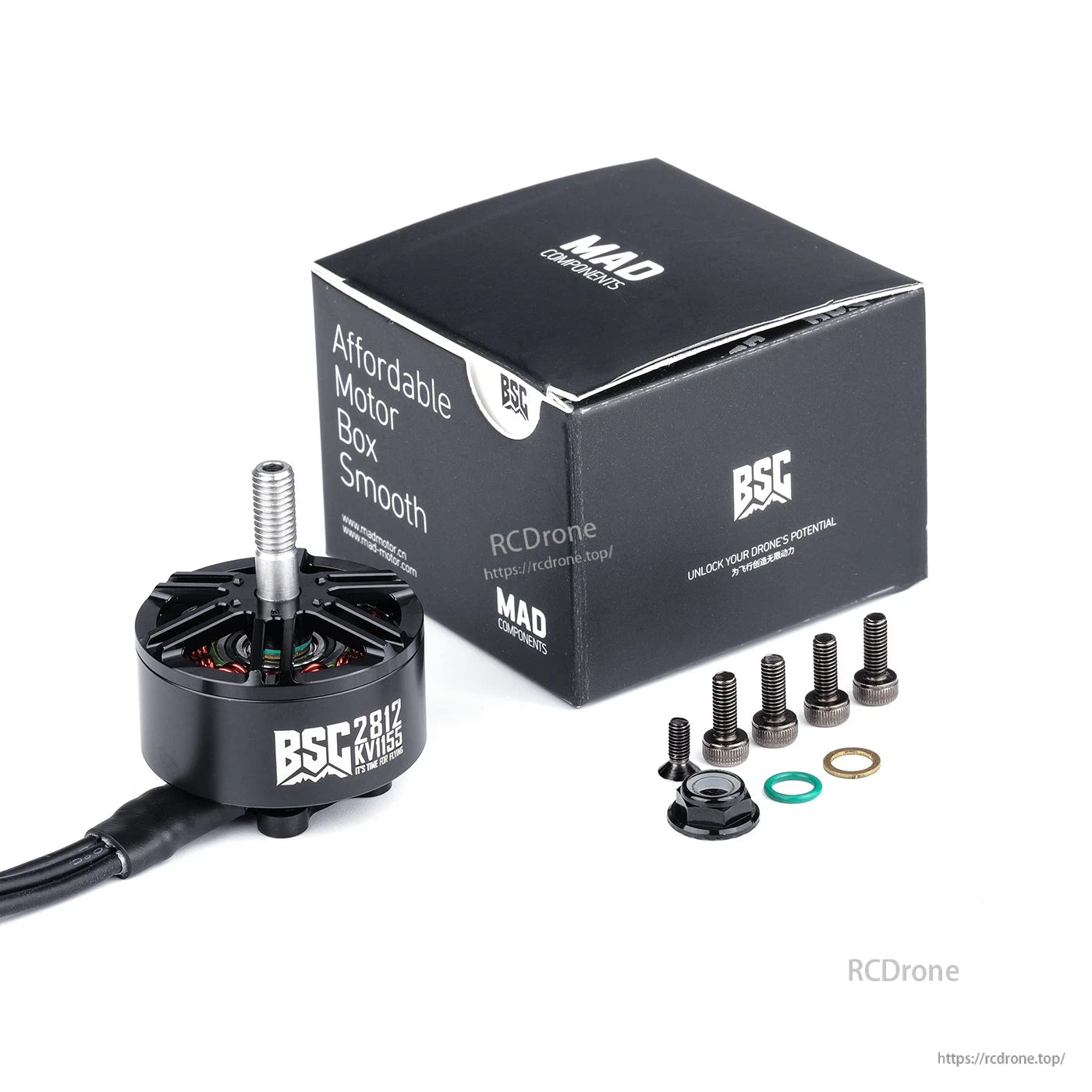

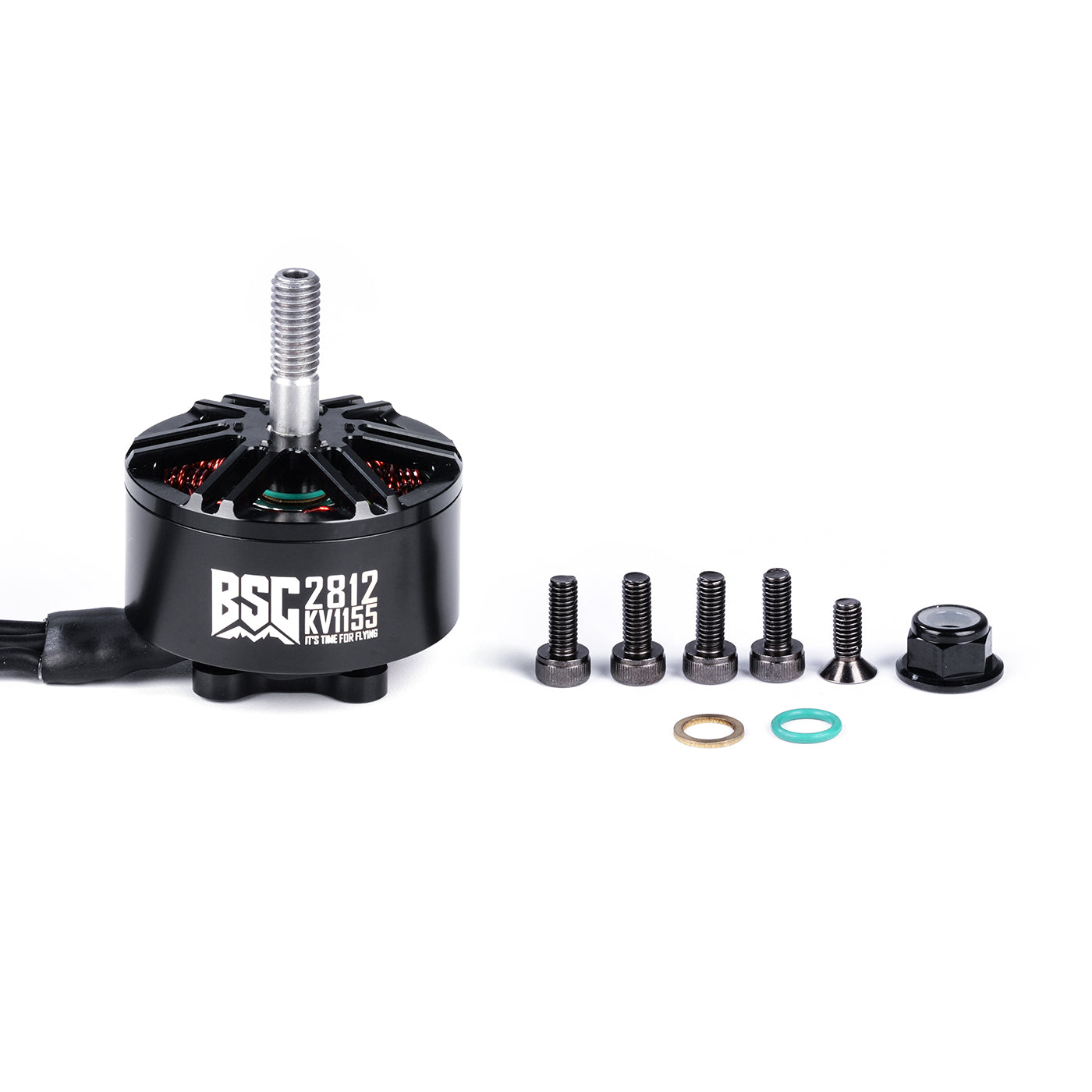

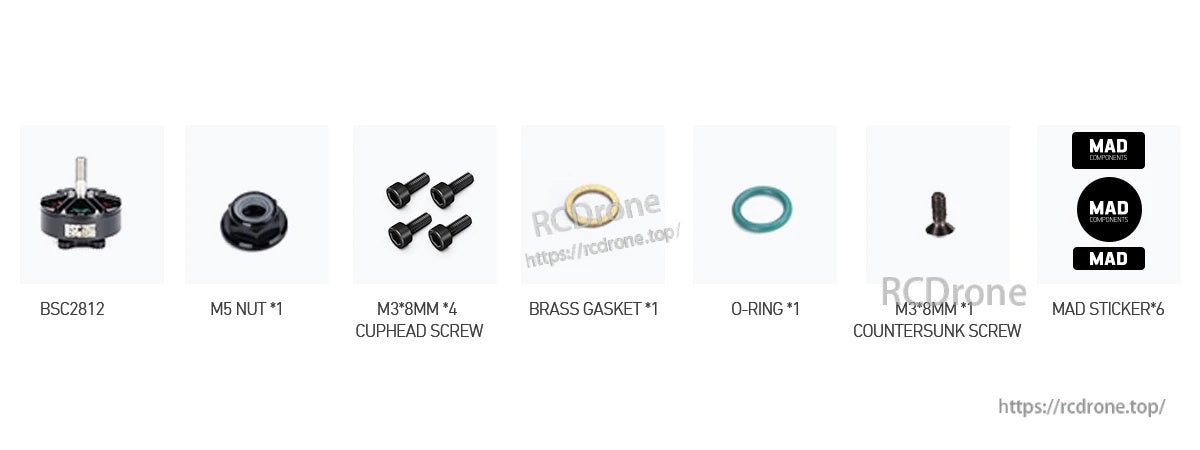

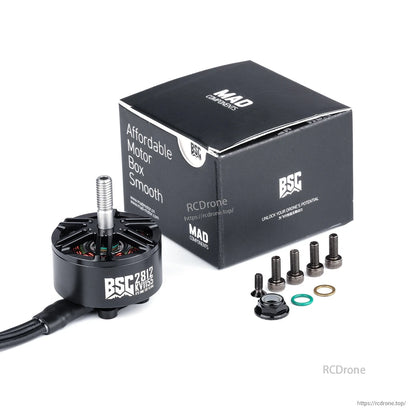

موتور پهپاد FPV MAD BSC2812 V1.0 با سخت‌افزار نصب، گسکت برنجی، اورینگ و برچسب‌های MAD برای نصب ارائه می‌شود.

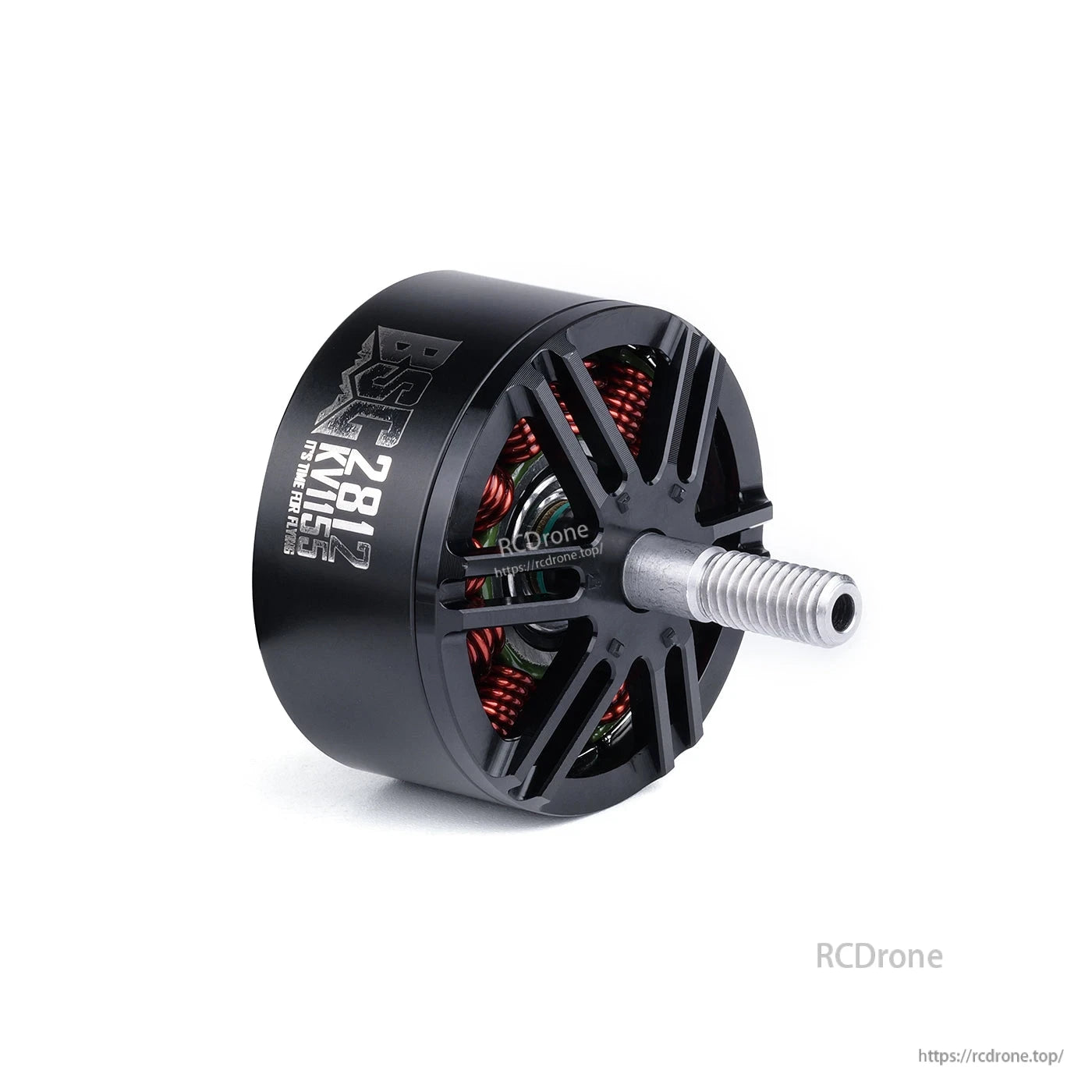

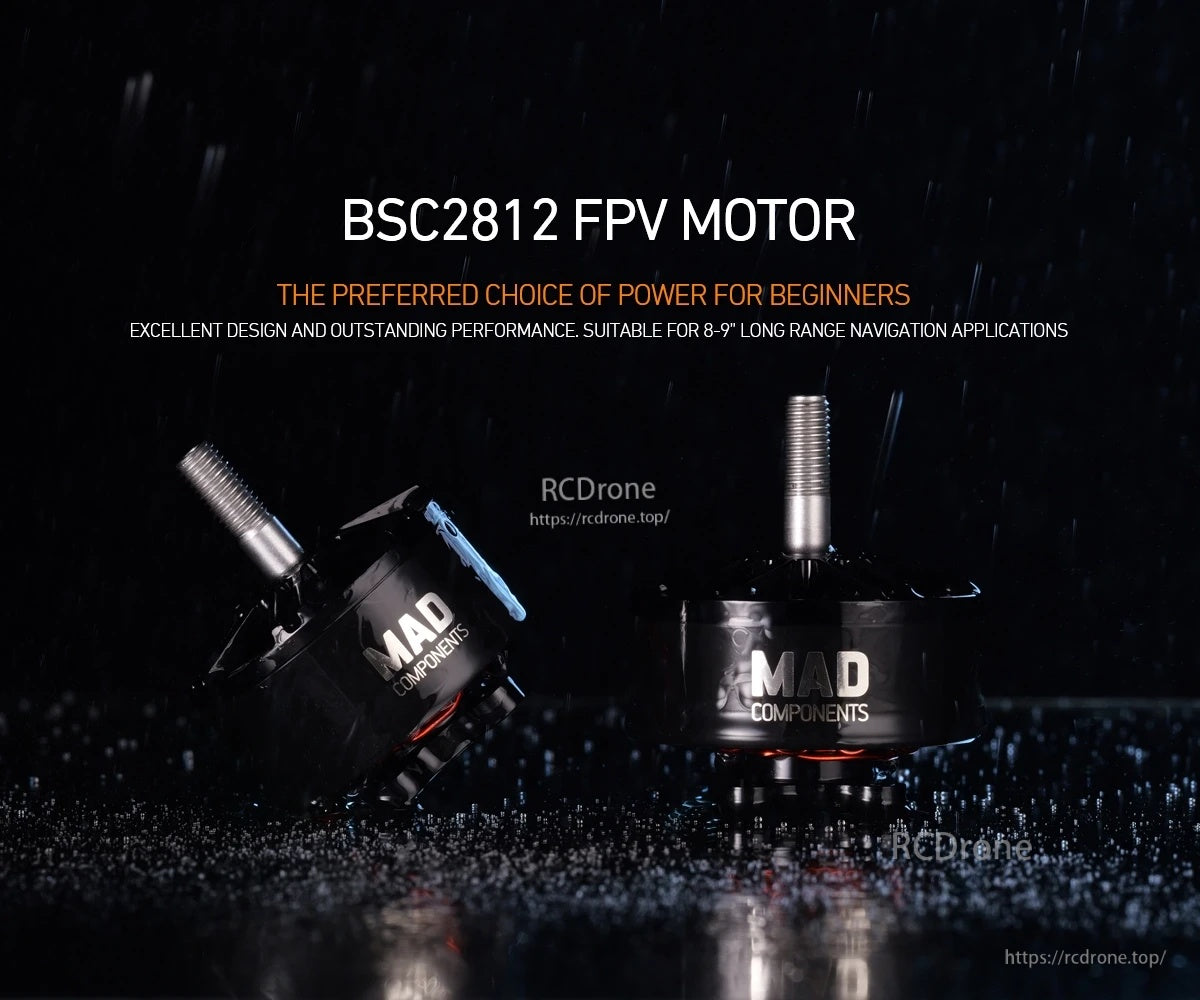

موتور FPV مدل BSC2812 MAD Components دارای یک بدنه مشکی جمع و جور با یک شفت خروجی نقره‌ای برای ساخت پهپادهای FPV است.

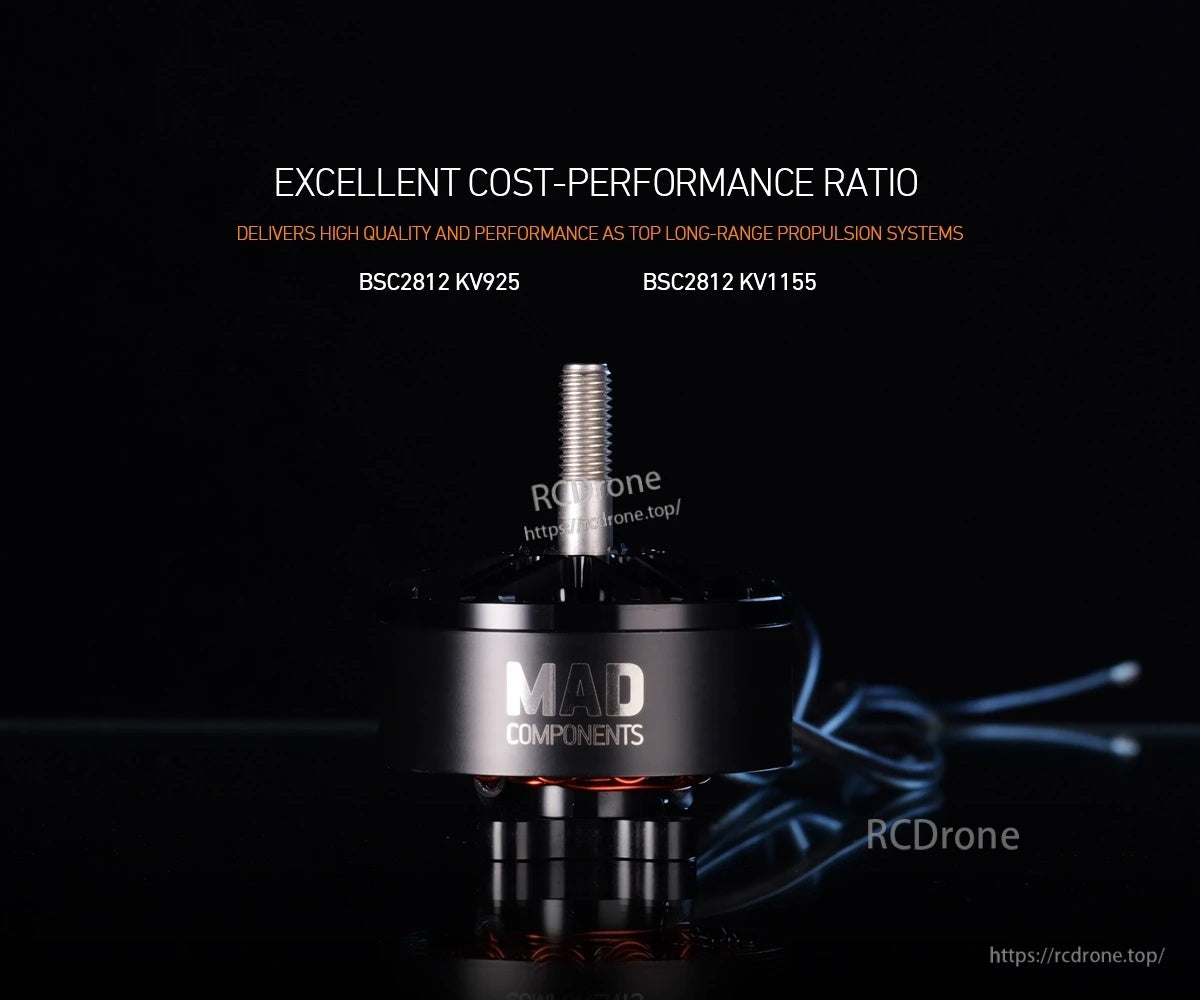

MAD موتور FPV مدل BSC2812 V1.0 دارای طراحی بدنه MAD Components با گزینه‌های KV925 و KV1155 برای تنظیمات مختلف ساخت است.

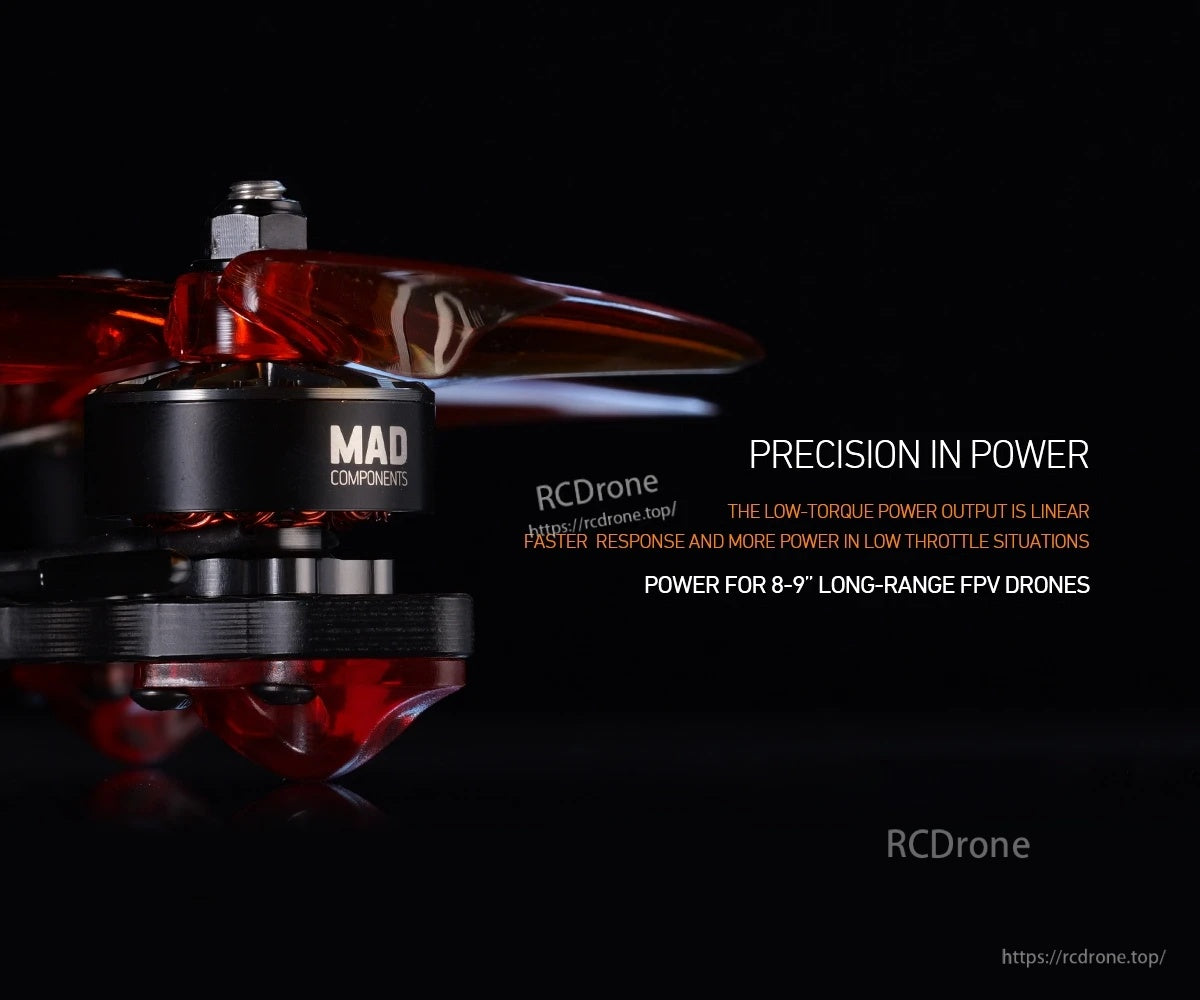

موتور BSC2812 V1.0 MAD به عنوان منبع قدرت برای ساخت پهپادهای FPV با طول 8–9 اینچ ارائه شده است.

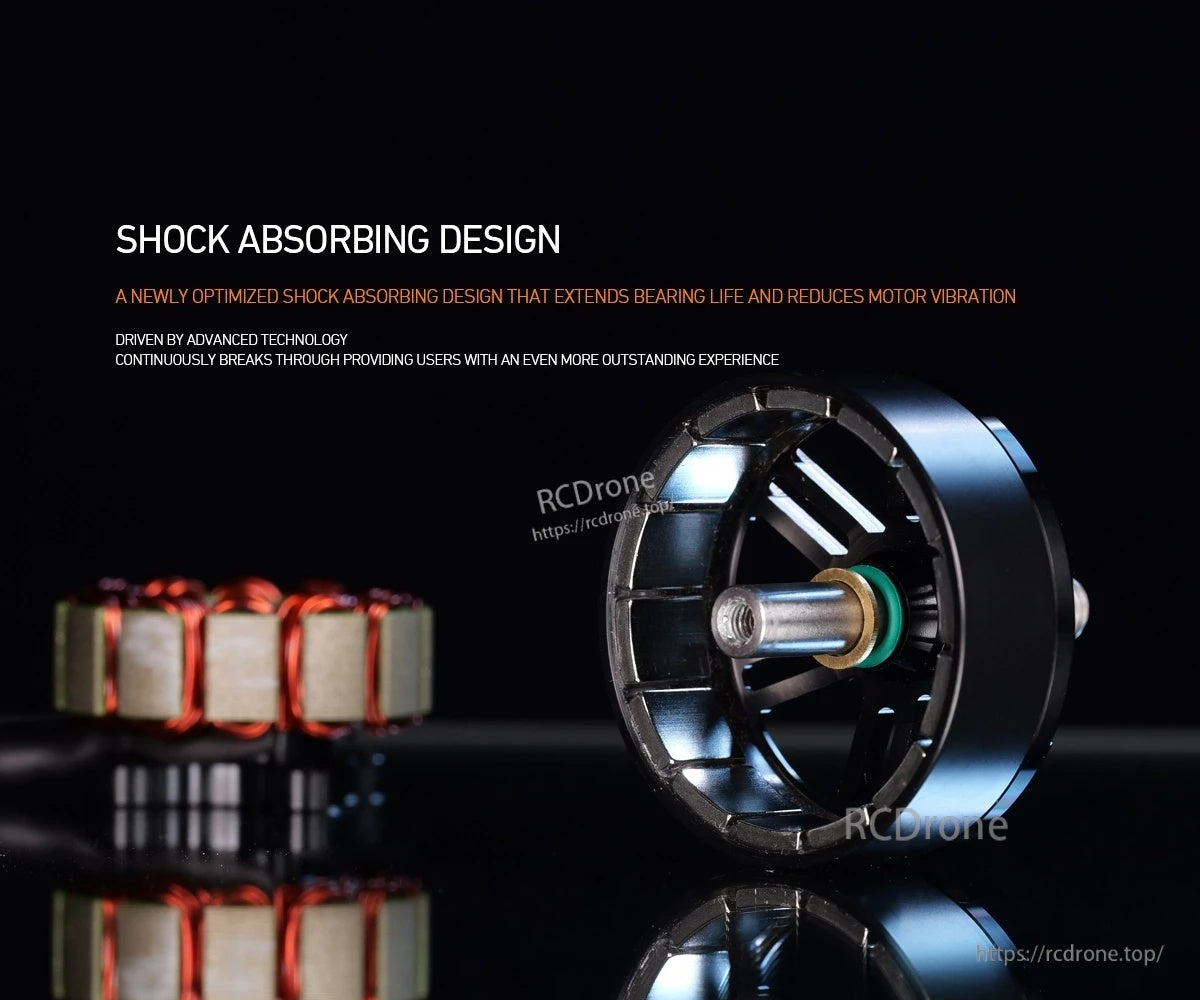

موتور FPV مدل BSC2812 V1.0 MAD دارای طراحی جذب شوک است که به کاهش لرزش موتور کمک می‌کند.

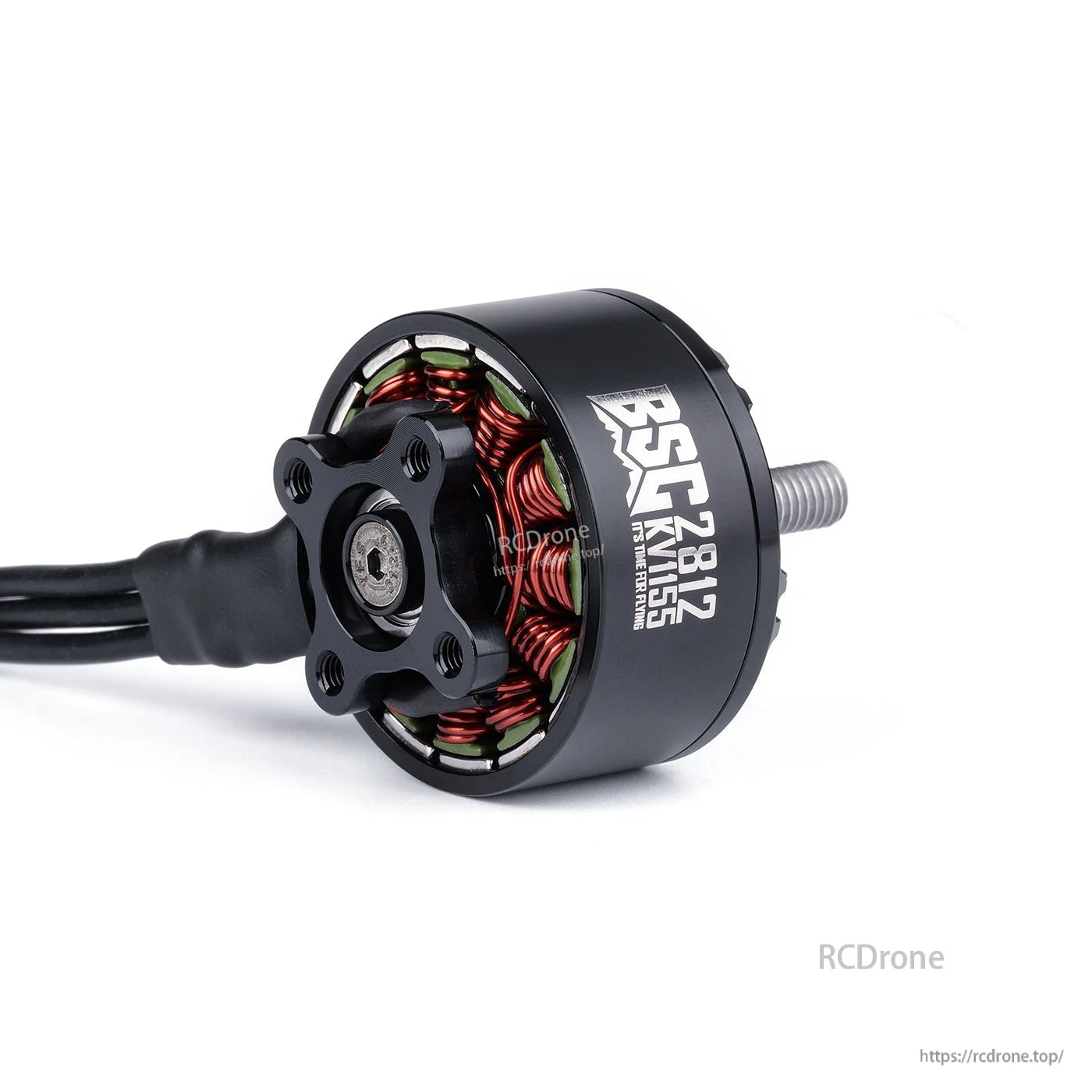

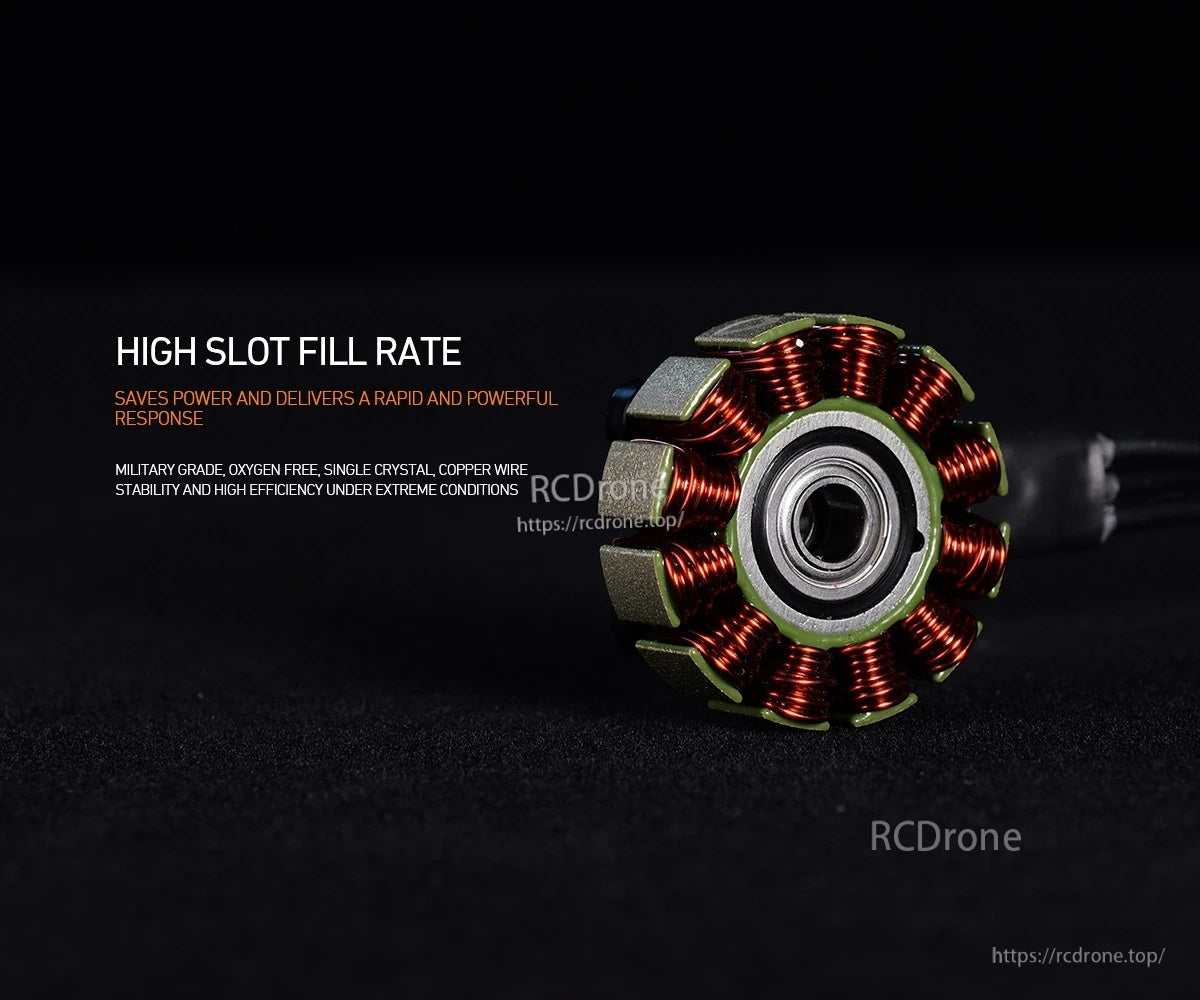

موتور FPV مدل BSC2812 V1.0 MAD دارای نرخ پر شدن بالای شیار با سیم‌پیچ‌های مسی به‌دقت پیچیده شده برای تحویل کارآمد قدرت است.

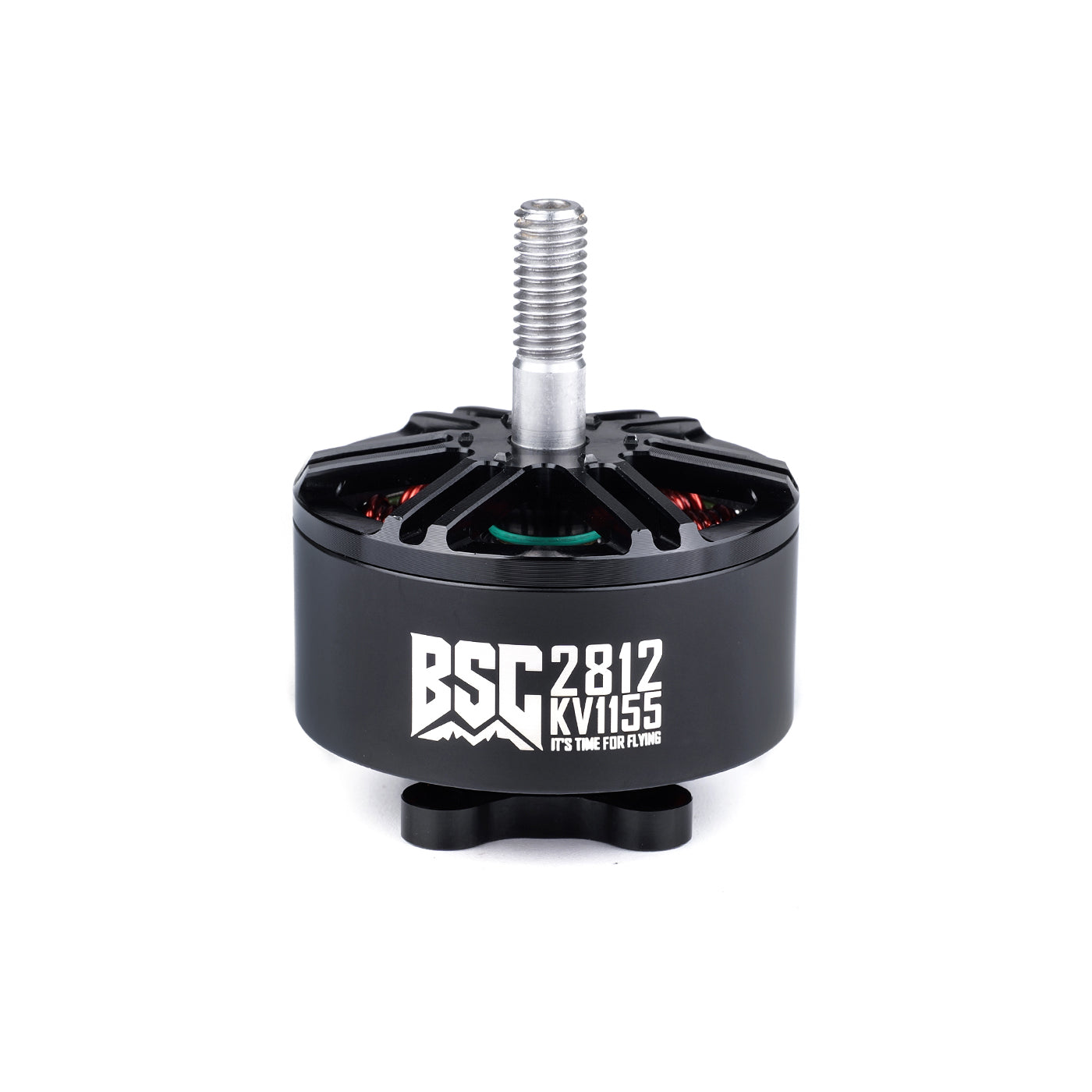

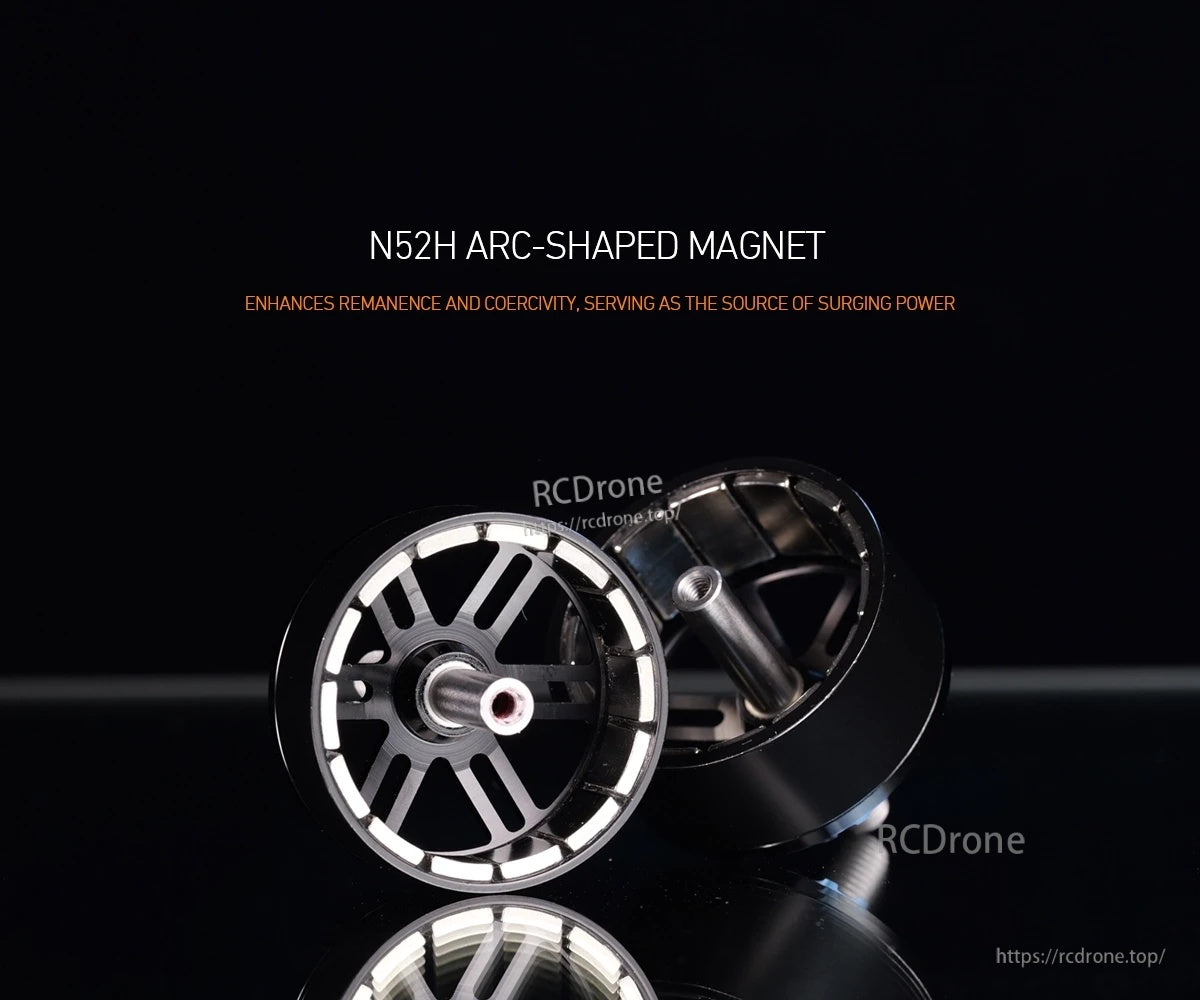

موتور BSC2812 V1.0 MAD دارای طراحی روتور مغناطیسی به شکل قوس و یک محفظه بوقی تهویه‌دار در اطراف شفت مرکزی برای ساخت پهپادهای FPV است.

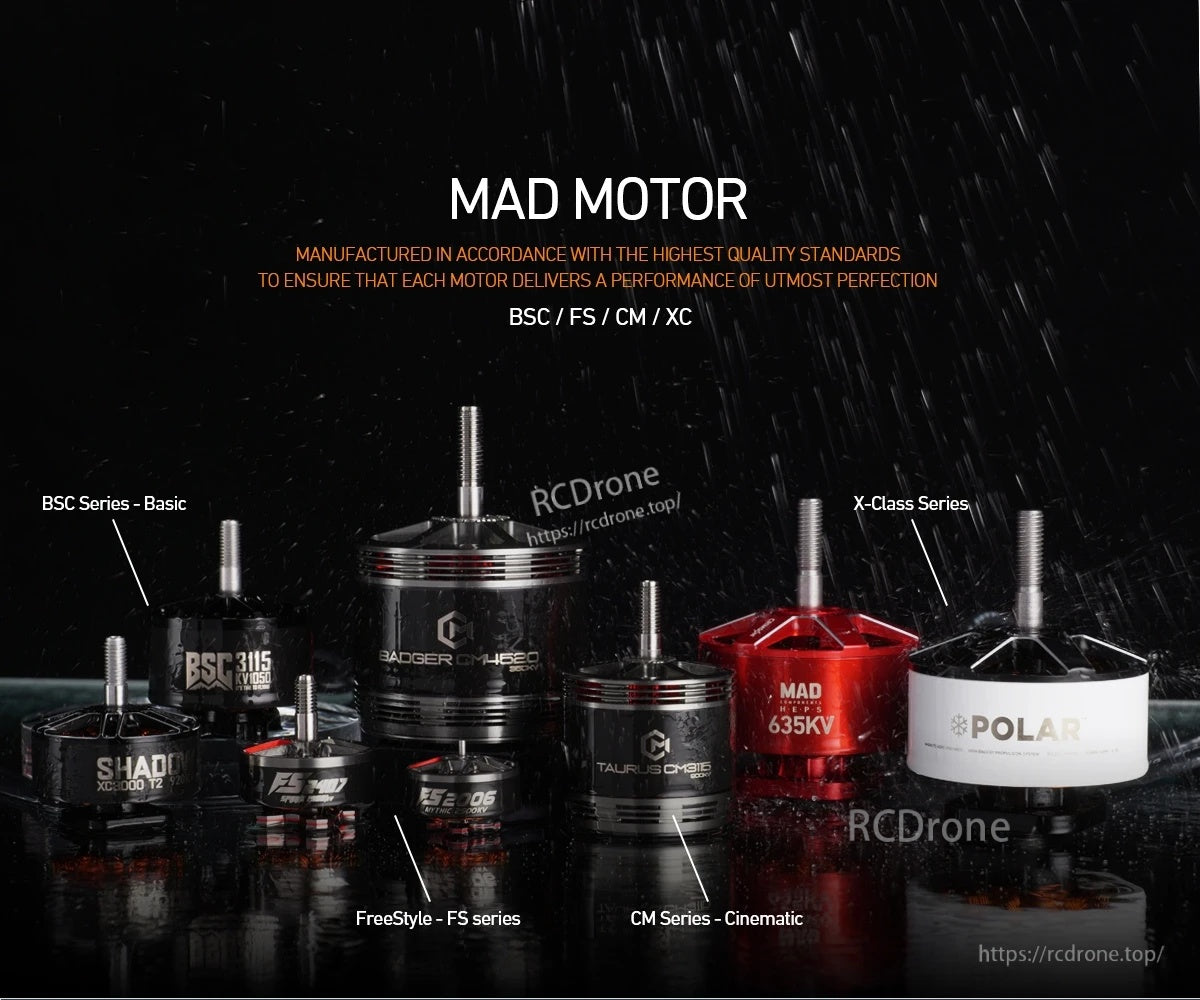

موتور MAD مجموعه‌ای از موتورها بدون برس FPV را در سری‌های BSC، FS، CM و X-Class ارائه می‌دهد تا با سبک‌های مختلف ساخت سازگار باشد.

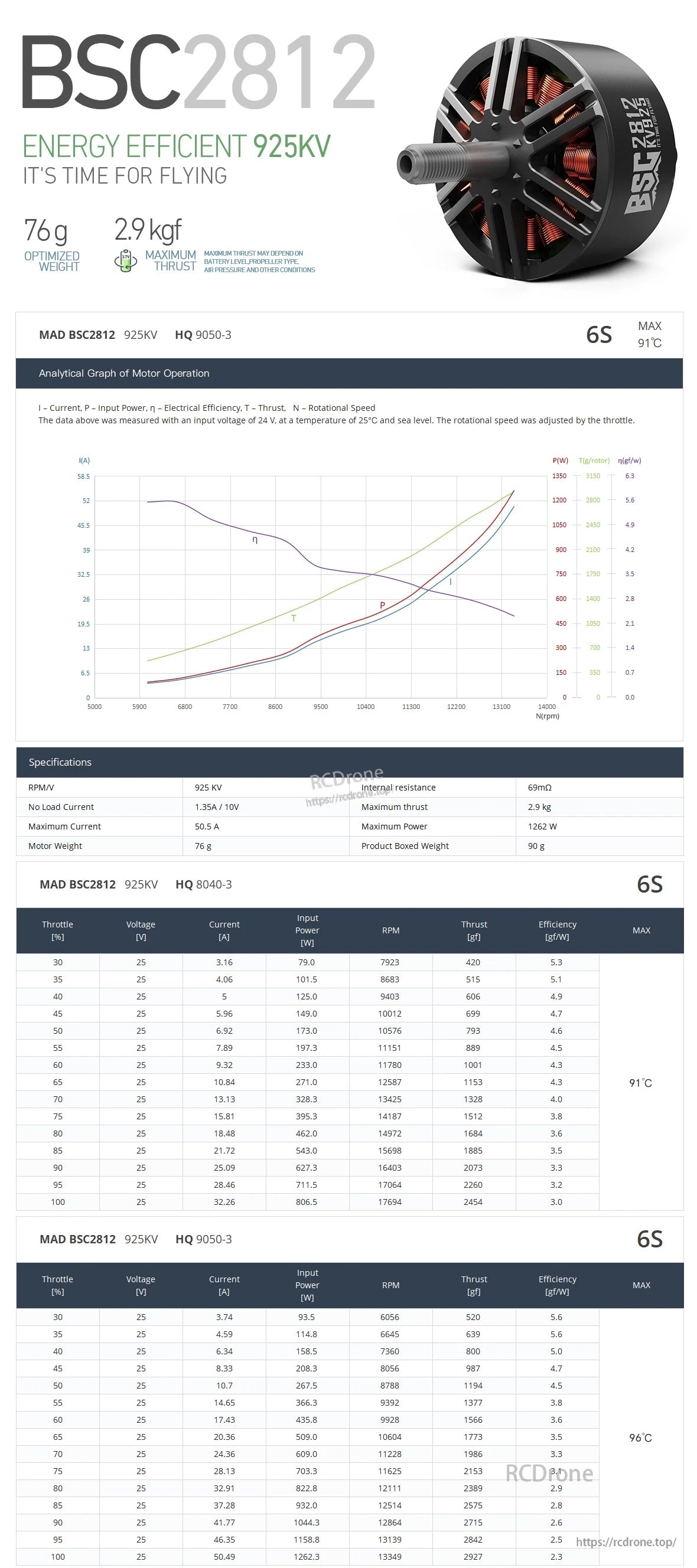

موتور MAD BSC2812 V1.0 با 925KV رتبه‌بندی شده و وزن آن 76 گرم است که انتخابی واضح و مبتنی بر مشخصات برای تنظیمات است.

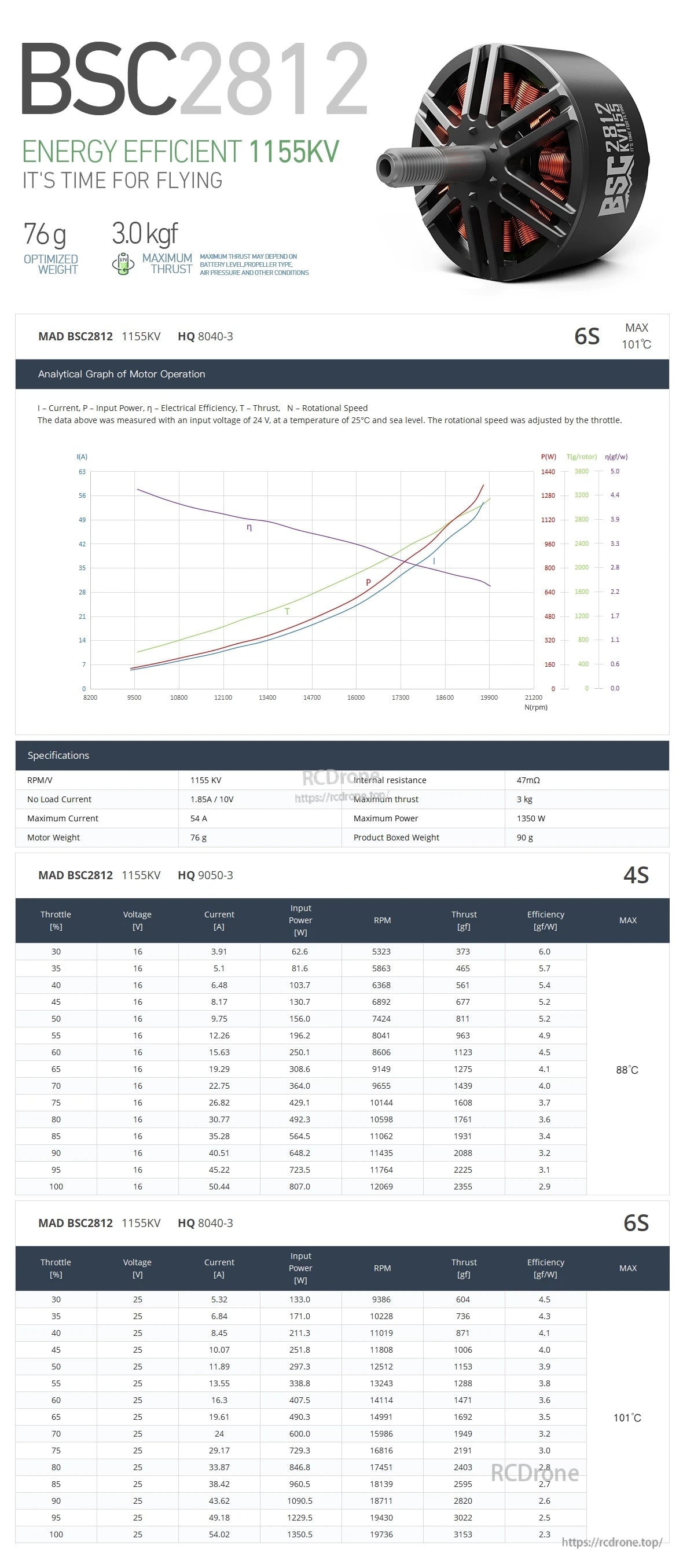

مستندات موتور MAD BSC2812 V1.0 شامل جزئیات 1155KV و 76 گرم به همراه جداول داده‌های عملکرد برای تنظیمات 4S و 6S است.
