موتور پهپاد MAD BSC3110 V1.0 900KV FPV، 12N14P، ابعاد 37.1×43.9 میلیمتر، مهره M5، شفت 5 میلیمتر، سیم 300 میلیمتر
موتور پهپاد MAD BSC3110 V1.0 900KV FPV، 12N14P، ابعاد 37.1×43.9 میلیمتر، مهره M5، شفت 5 میلیمتر، سیم 300 میلیمتر
MAD
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
MAD BSC3110 V1.0 یک موتور پهپاد FPV 900KV در سری BSC (سطح مبتدی) است که برای تعادل بین هزینه و کیفیت ساخت طراحی شده است. این سری برای کاربردهای پهپاد FPV با برد بلند 9–10 اینچی قرار دارد.
ویژگیهای کلیدی
- طراحی جذب شوک که به منظور افزایش عمر بلبرینگ و کاهش لرزش موتور است
- طراحی با نرخ پر شدن بالای شکاف برای پاسخ سریع
- طراحی آهنربای قوسی شکل N52H
- توضیحات خروجی توان گشتاور پایین خطی برای بهبود پاسخ در گاز کم
مشخصات
دادههای موتور
| مدل موتور | MAD BSC3110 V1.0 |
| KV | 900KV |
| تعداد شکافهای موتور | 12N14P |
| اندازه موتور | D:37.1 × 43.9 mm |
| تعادل روتور | <=5 mg |
| نصب پروپیلر | M5 مهره |
| تعادل موتور | D:19 M3×4 |
| قطر شفت | IN: 5 mm |
| طول کابل | 300 mm 18# Awg(سیلیکون سیاه) |
علامتگذاری ابعاد (از نقشه)
| علامتگذاری طول کلی | 43.9 |
| علامتگذاری طول | 16.8 |
| علامتگذاری قطر | Ø37.1 |
| علامتگذاری الگوی نصب | Ø19-M3×4 |
| علامتگذاری رشته | M5 |
خلاصه تست (BSC3110 900KV)
| RPM/V | 900KV |
| جریان بدون بار | 1.4A / 10V |
| حداکثر جریان | 59.3 A |
| مقاومت داخلی | 78 mΩ |
| وزن موتور | 87.5 g |
| وزن بستهبندی محصول | 101.5 g |
| حداکثر نیروی رانش | 3.6 kg (به عنوان 3.6 kgf نشان داده شده است) |
| حداکثر توان | 1484.3 W |
یادداشتهای عملکرد موتور (از برگه تست)
- I = جریان، P = توان ورودی، η = کارایی الکتریکی، T = نیروی رانش، N = سرعت چرخش
- با ولتاژ ورودی 24 ولت، در دمای 25 درجه سانتیگراد و در سطح دریا اندازهگیری شده است؛ سرعت چرخش با گاز تنظیم شده است
جدول عملکرد: MAD BSC3110 900KV (پروپ: 9x5x3، باتری: 6S، حداکثر: 73 درجه سانتیگراد)
| گاز [%] | ولتاژ [V] | جریان [A] | توان ورودی [W] | RPM | نیروی رانش [gf] | کارایی [gf/W] |
|---|---|---|---|---|---|---|
| 30 | 25 | 2.46 | 61.5 | 4982 | 428 | 7.0 |
| 35 | 25 | 3.07 | 76.8 | 5695 | 581 | 7.6 |
| 40 | 25 | 4.3 | 107.5 | 6417 | 714 | 6.6 |
| 45 | 25 | 5.9 | 147.5 | 7164 | 870 | 5.9 |
| 50 | 25 | 8.12 | 203.0 | 8025 | 1058 | 5.2 |
| 55 | 25 | 10.68 | 267.0 | 8933 | 1220 | 4.6 |
| 60 | 25 | 14.08 | 352.0 | 9686 | 1508 | 4.3 |
| 65 | 25 | 16.01 | 400.3 | 10838 | 1709 | 4.3 |
| 70 | 25 | 20.25 | 506.3 | 11048 | 1937 | 3.8 |
| 75 | 25 | 25.4 | 635.0 | 12271 | 2195 | 3.5 |
| 80 | 25 | 29.73 | 743.3 | 12515 | 2474 | 3.3 |
| 85 | 25 | 36.65 | 916.3 | 13005 | 2747 | 3.0 |
| 90 | 25 | 40.85 | 1021.3 | 13559 | 2864 | 2.8 |
| 95 | 25 | 49.42 | 1235.5 | 14027 | 3160 | 2.6 |
| 100 | 25 | 54.47 | 1361.8 | 14518 | 3387 | 2.5 |
جدول عملکرد: MAD BSC3110 900KV (پروپ: 1050-3R، باتری: 6S، حداکثر: 87°C)
| گاز [%] | ولتاژ [V] | جریان [A] | توان ورودی [W] | RPM | نیرو [gf] | بازدهی [gf/W] |
|---|---|---|---|---|---|---|
| 30 | 25 | 5.06 | 126.5 | 7652 | 460 | 3.6 |
| 35 | 25 | 5.67 | 141.8 | 8293 | 613 | 4.3 |
| 40 | 25 | 7.2 | 180.0 | 8934 | 746 | 4.1 |
| 45 | 25 | 9.9 | 247.5 | 9575 | 902 | 3.6 |
| 50 | 25 | 12.12 | 303.0 | 10216 | 1090 | 3.6 |
| 55 | 25 | 14.68 | 367.0 | 10857 | 1336 | 3.6 |
| 60 | 25 | 18.08 | 452.0 | 9086 | 1624 | 3.6 |
| 65 | 25 | 20.91 | 522.8 | 10238 | 1839 | 3.5 |
| 70 | 25 | 25.15 | 628.8 | 10440 | 2067 | 3.3 |
| 75 | 25 | 30 | 750.0 | 11663 | 2342 | 3.1 |
| 80 | 25 | 34.33 | 858.3 | 11822 | 2621 | 3.1 |
| 85 | 25 | 41.55 | 1038.8 | 12312 | 2896 | 2.8 |
| 90 | 25 | 45.75 | 1143.8 | 12866 | 3087 | 2.7 |
| 95 | 25 | 54.32 | 1358.0 | 13334 | 3383 | 2.5 |
| 100 | 25 | 59.37 | 1484.3 | 13825 | 3616 | 2. |

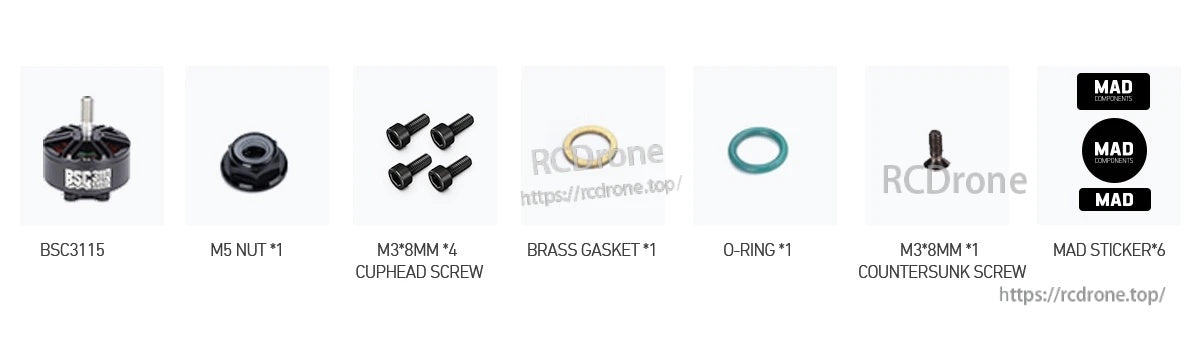

موارد شامل
- واحد موتور x1 (برچسب تصویر کیت: BSC3115)
- مهره M5 x1
- پیچ سرکاسهای M3*8mm x4
- واشر برنجی x1
- O-ring x1
- پیچ countersunk M3*8mm x1
- برچسب MAD x6
کاربردها
- ساخت پهپاد FPV با برد بلند 9–10 اینچ
برای سوالات مربوط به نصب پیشفروش (تناسب پروانه، نصب، طول سیمکشی) یا پشتیبانی از سفارش، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.
جزئیات

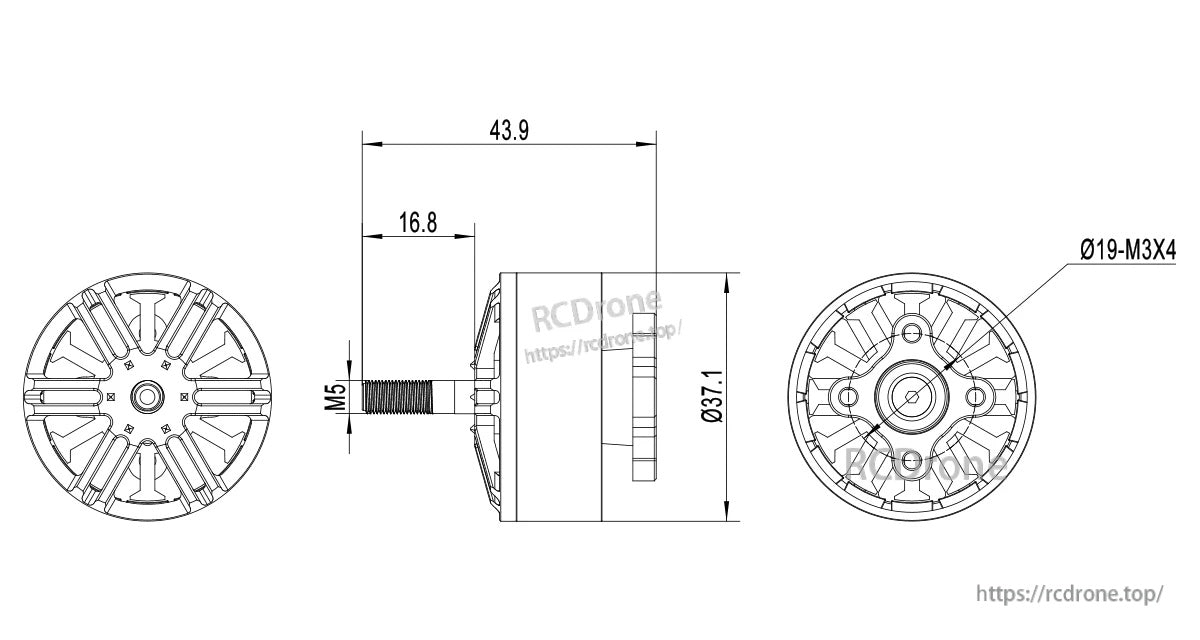

موتور MAD BSC3110 V1.0 900KV از یک شفت M5 و الگوی نصب Ø19mm M3x4 با طول کلی 43.9mm برای بررسیهای نصب آسانتر استفاده میکند.

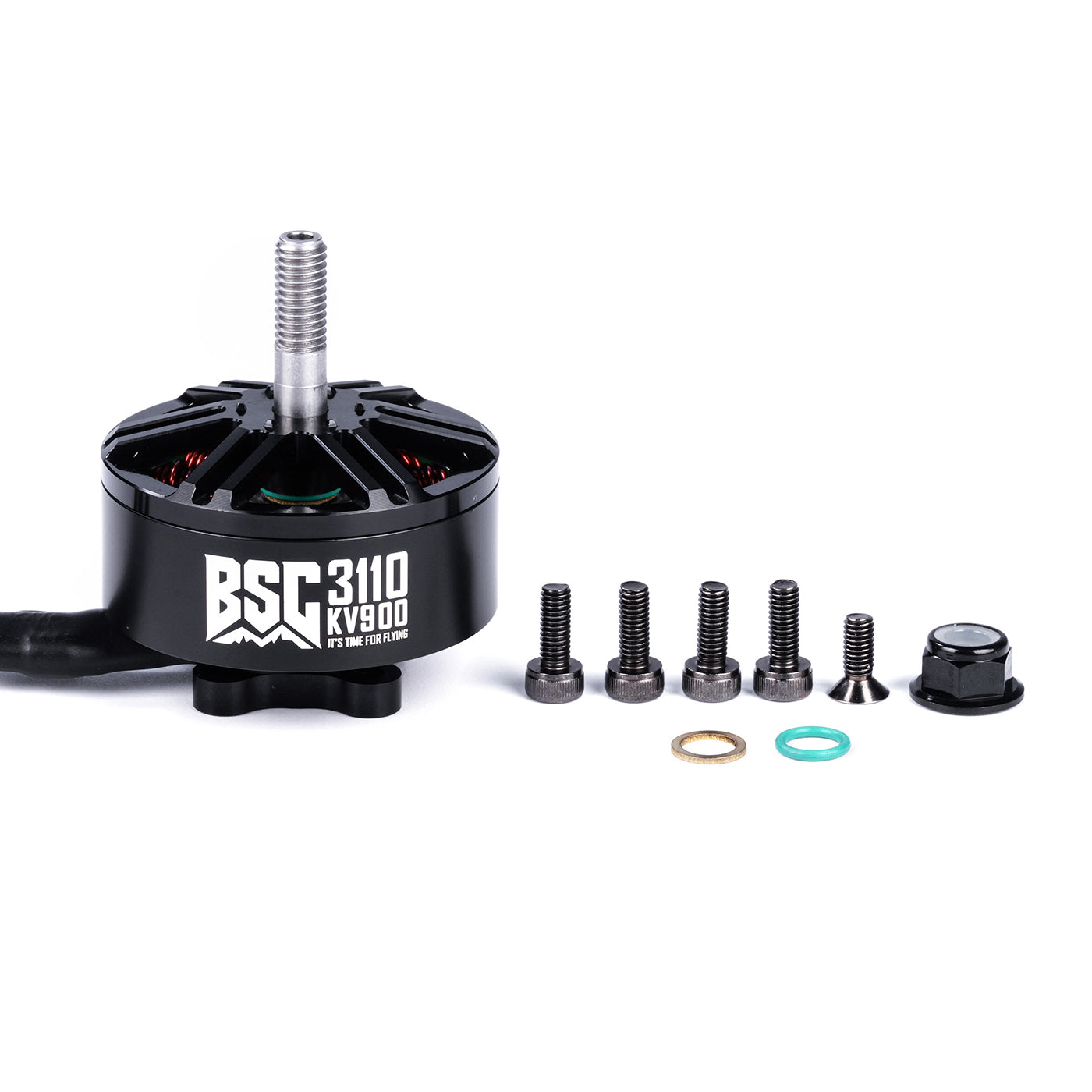

موتور MAD BSC3110 شامل یک مهره M5، پیچهای نصب M3، یک واشر برنجی، یک O-ring و برچسبهای MAD برای نصب کامل است.

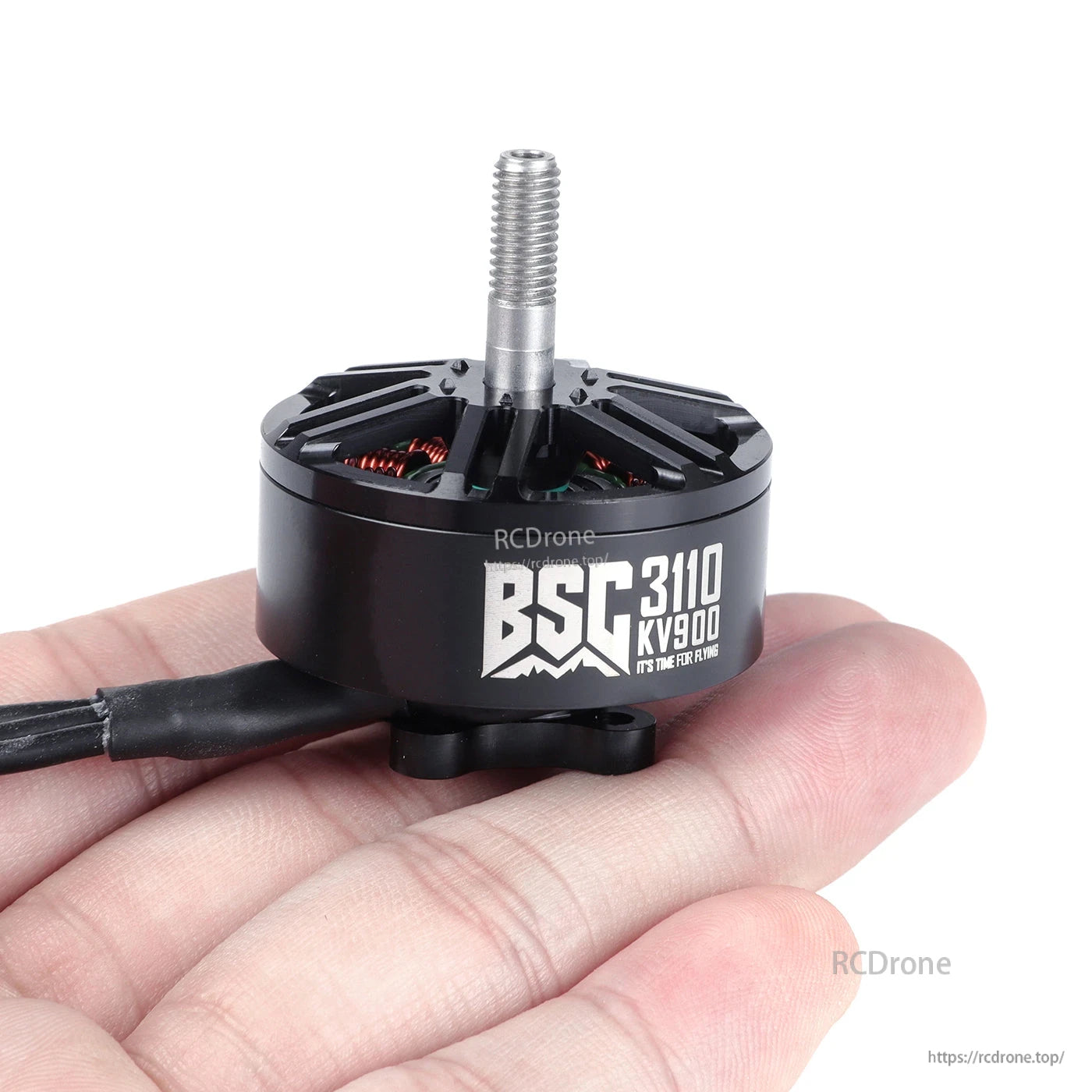

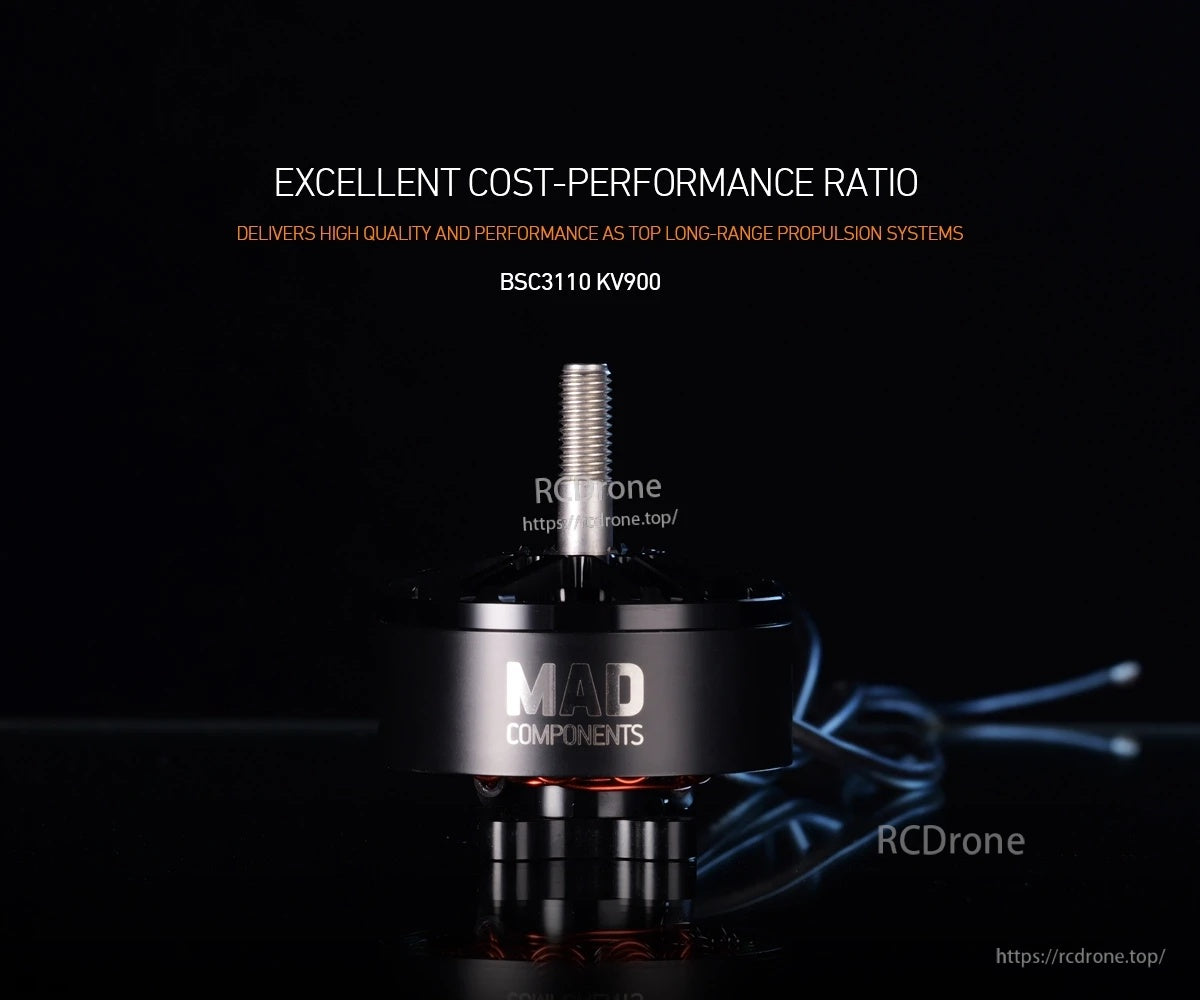

موتور FPV BSC3110 MAD Components دارای یک بدنه مشکی جمع و جور با یک شفت خروجی نقرهای برای ساختهای استاندارد FPV است.

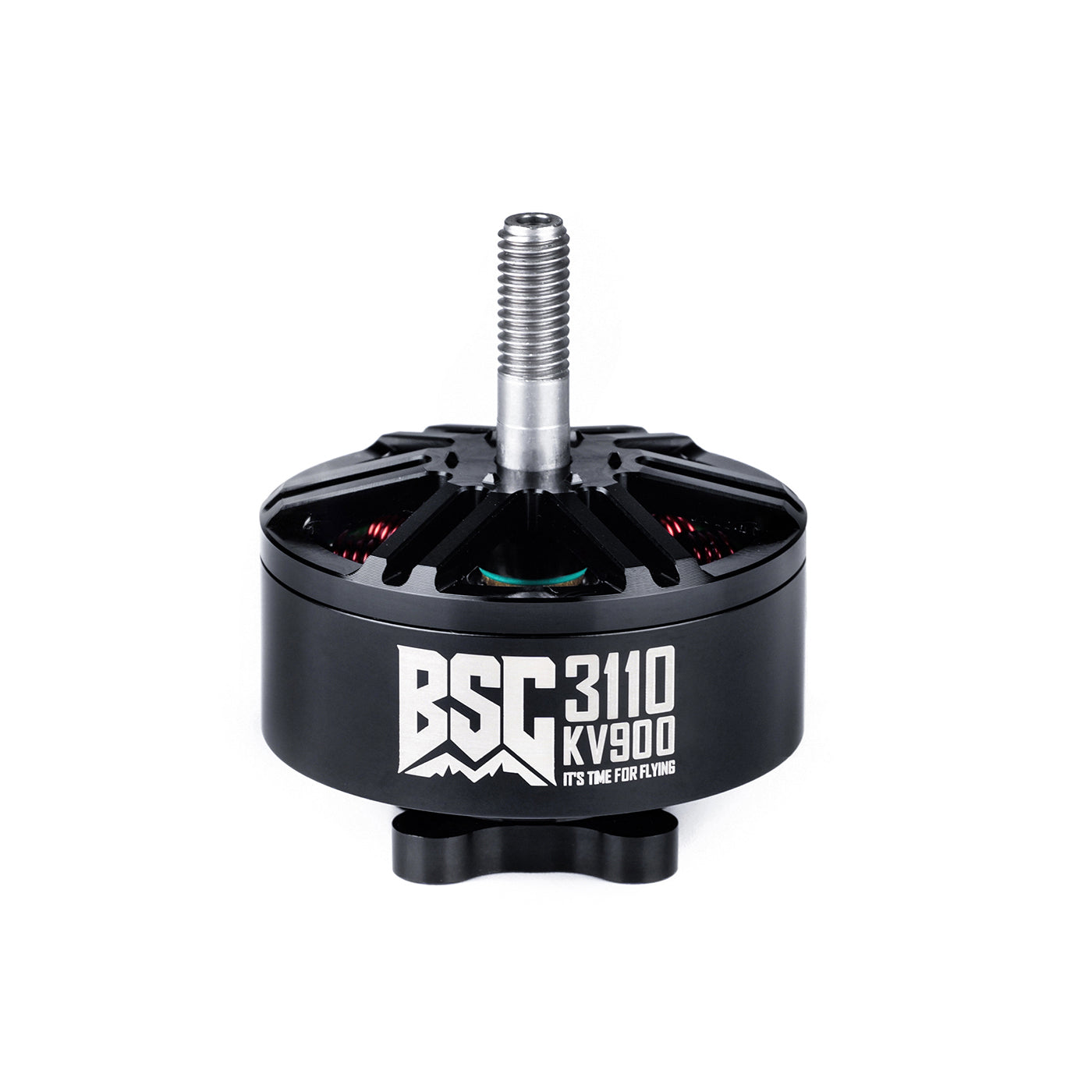

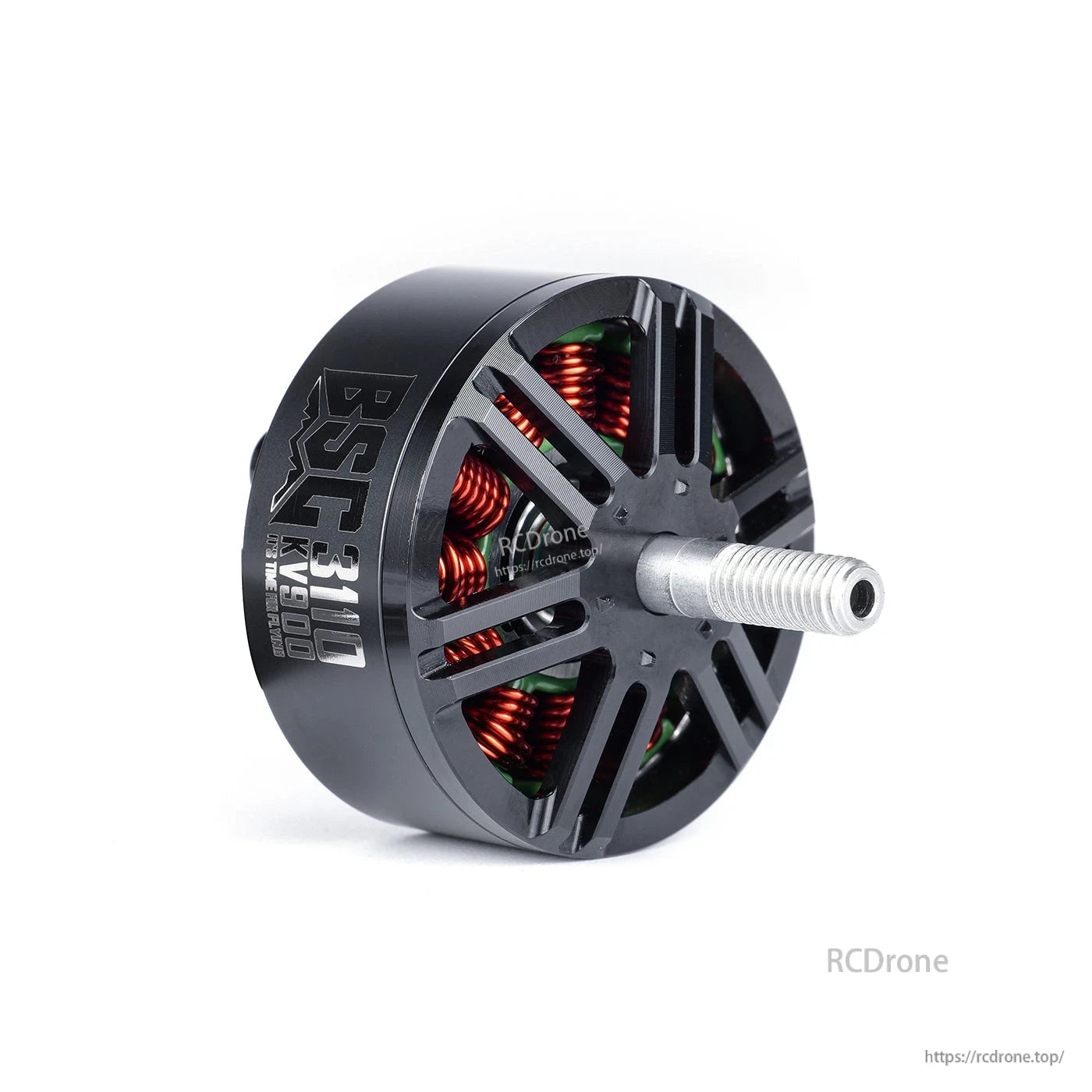

موتور BSC3110 KV900 MAD Components دارای یک شفت رزوهدار و طراحی زنگولهای جمع و جور برای تنظیمات پیشرانه FPV است.

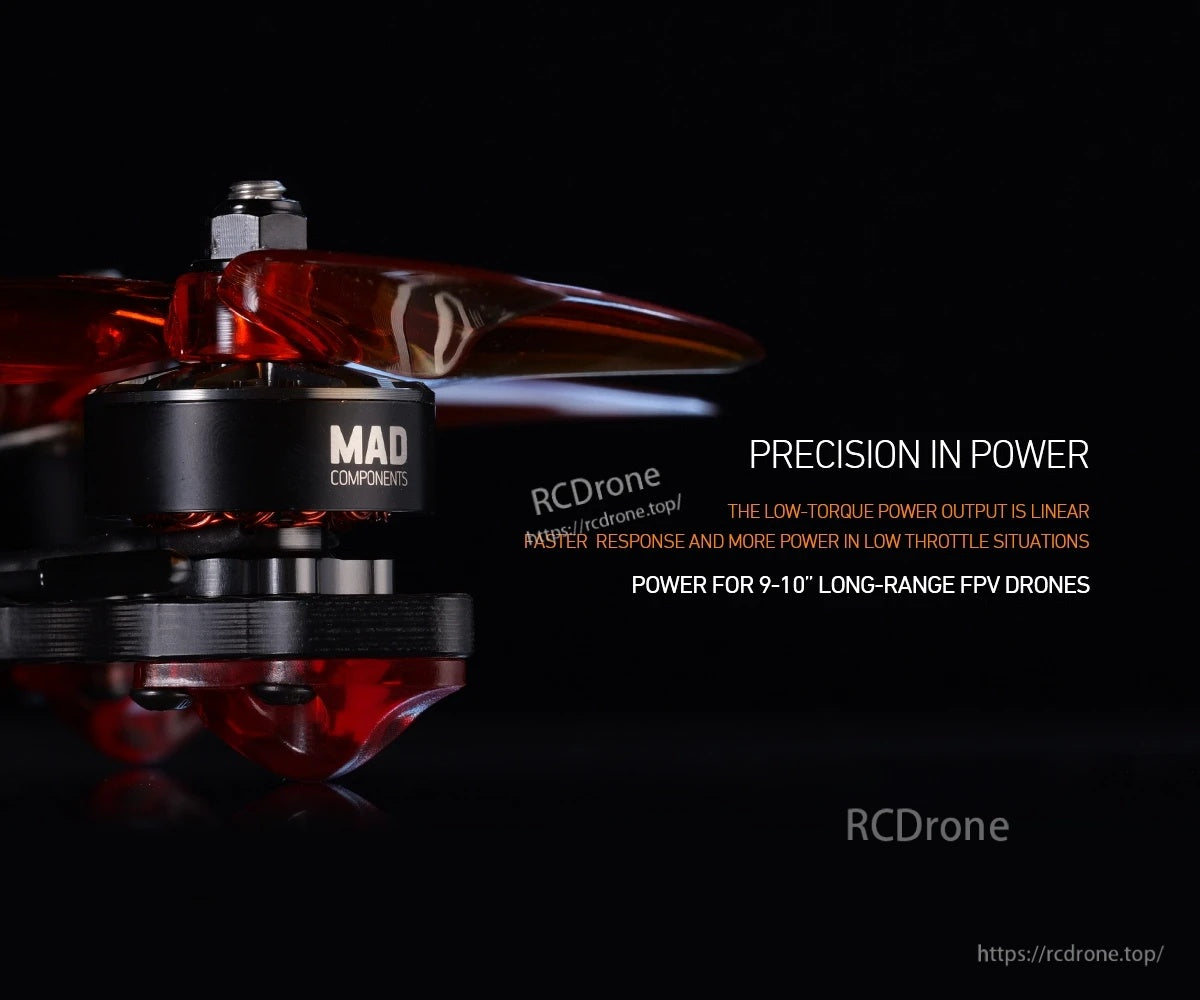

موتور MAD Components برای ساختهای FPV با برد بلند 9 تا 10 اینچ طراحی شده است و بر تحویل قدرت نرم در دور پایین تأکید دارد.

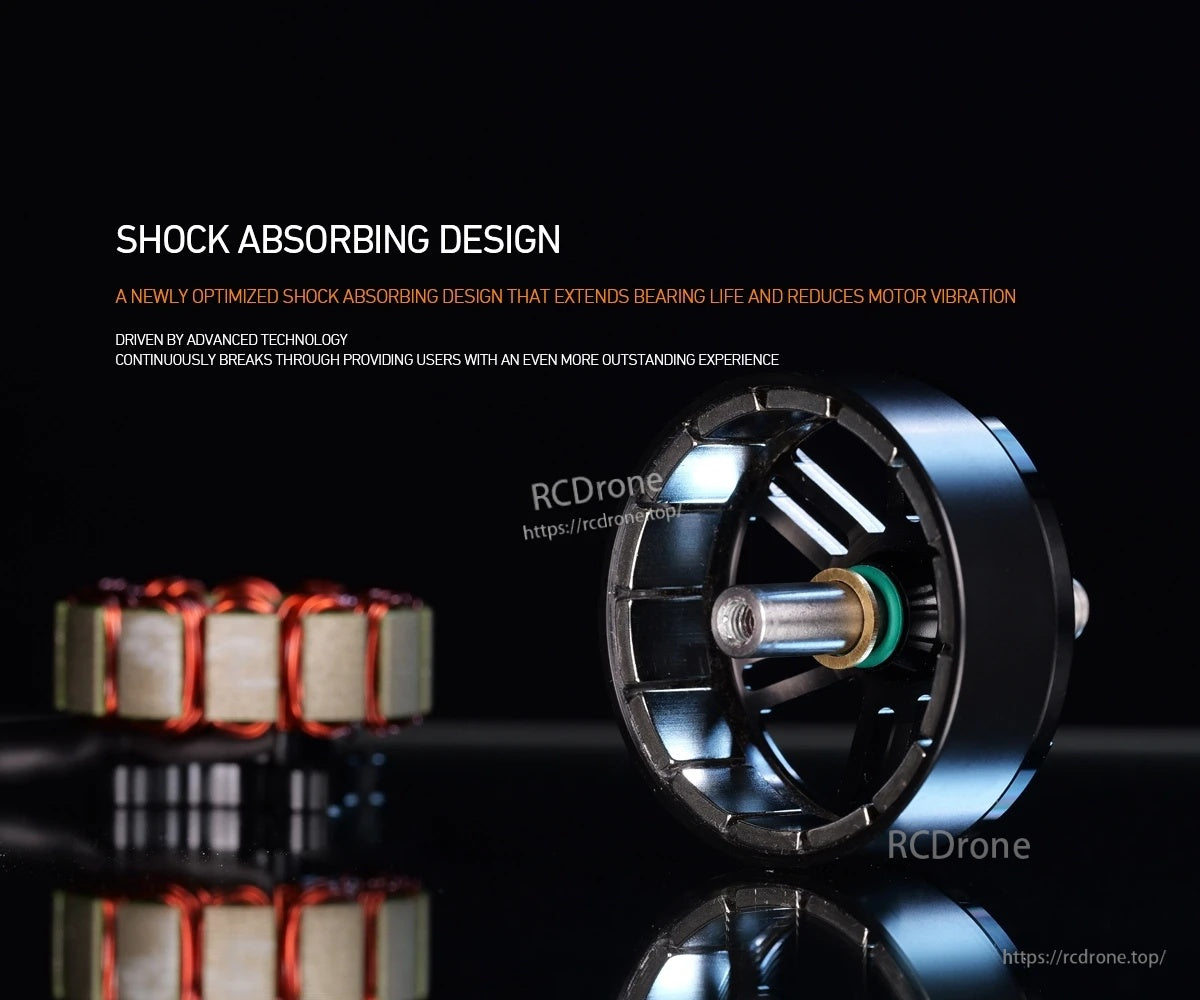

موتور MAD BSC3110 V1.0 900KV دارای طراحی جذب شوک است که به کاهش لرزش و افزایش عمر بلبرینگ کمک میکند.

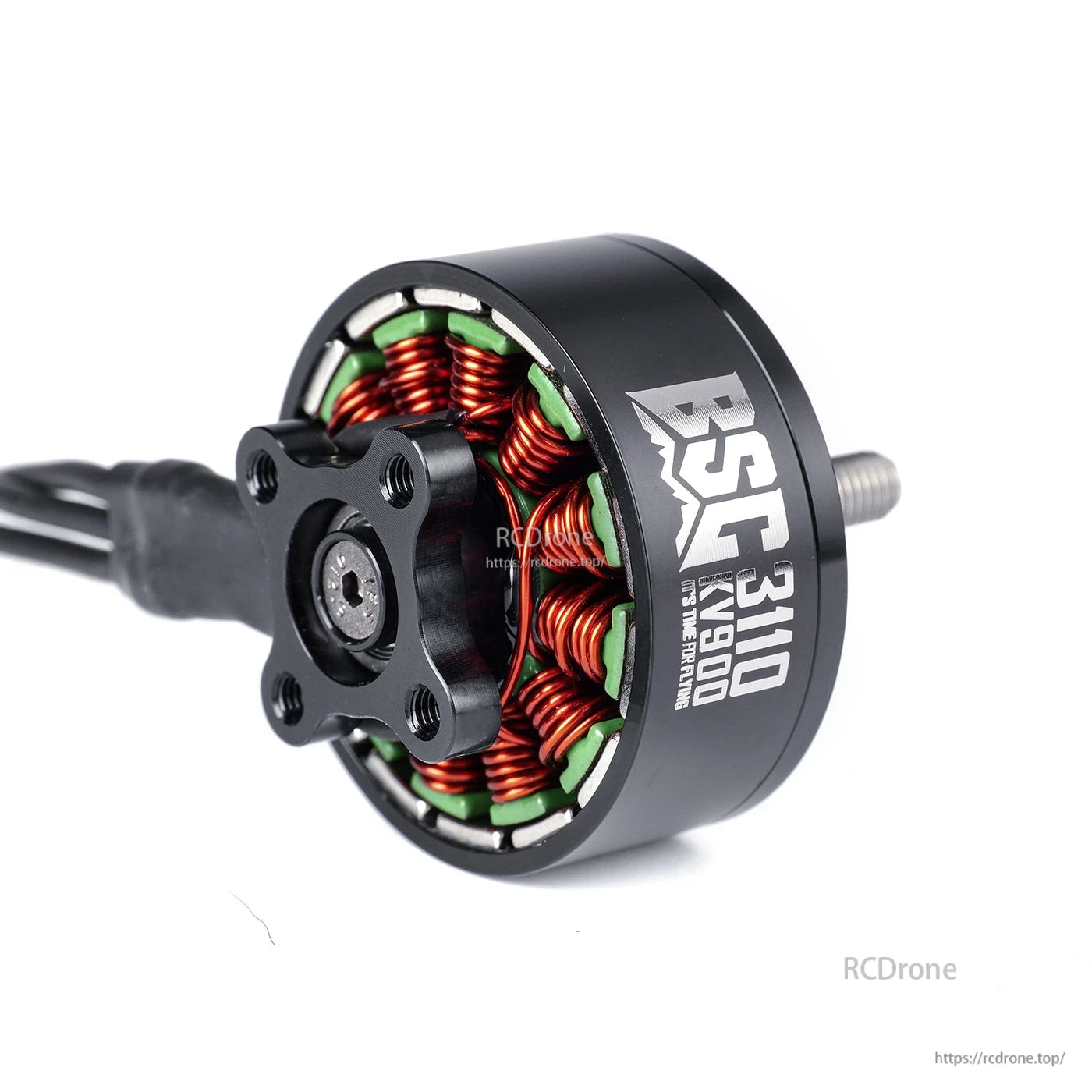

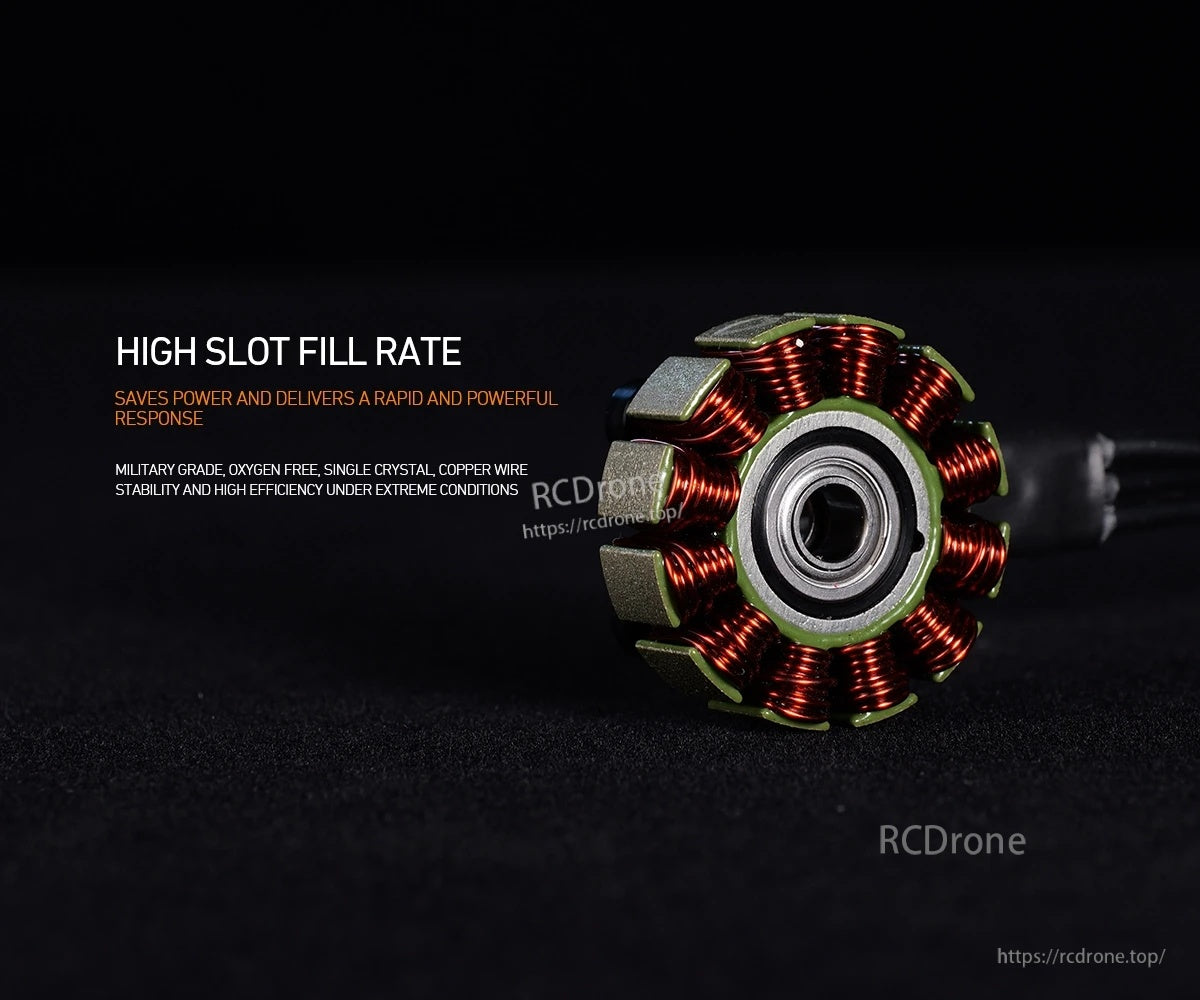

سیمپیچیهای مسی با نرخ پر شدن بالای شکاف به تحویل کارآمد قدرت و کنترل پاسخگو بر روی گاز کمک میکند.

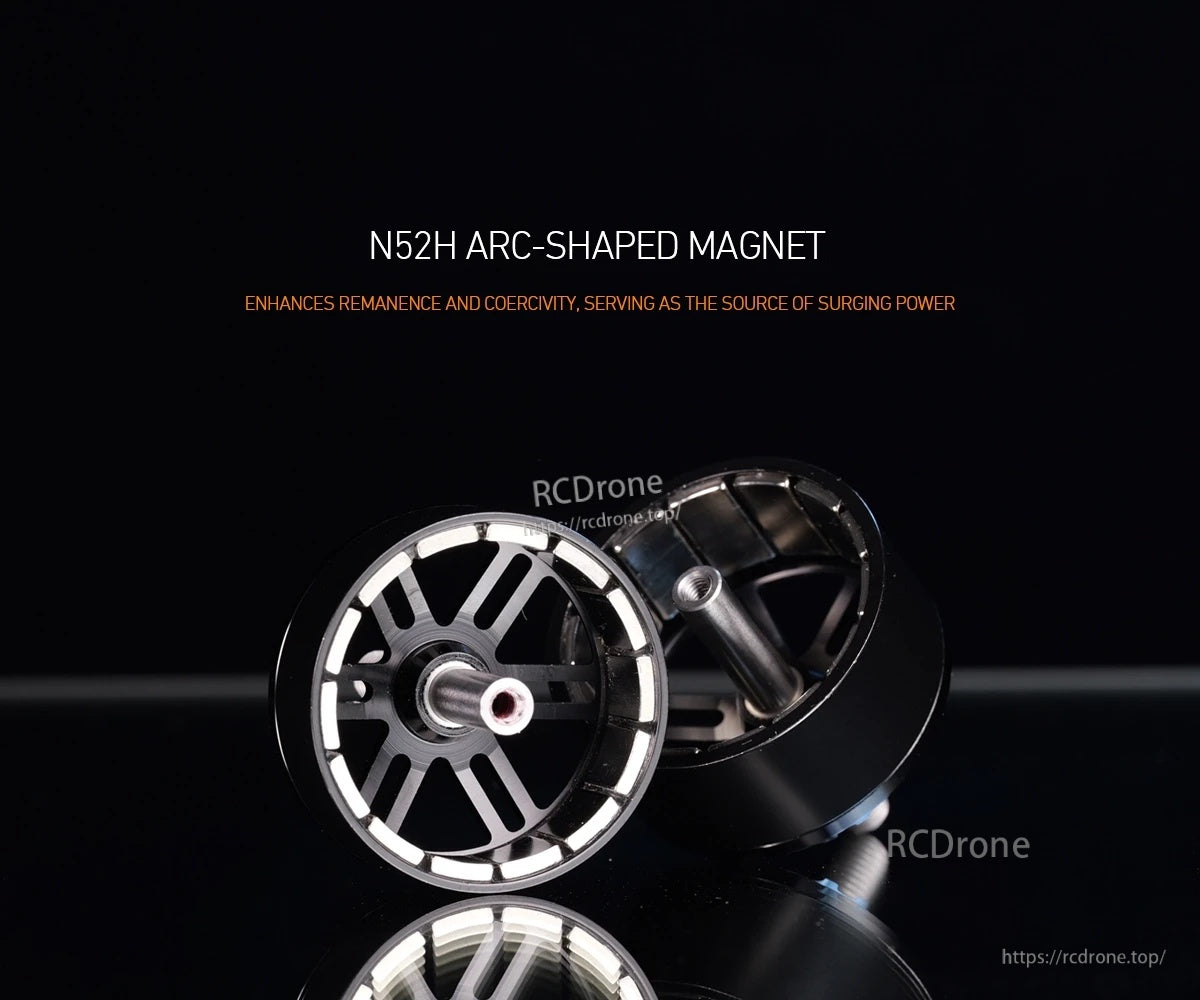

موتور FPV BSC3110 V1.0 900KV MAD از طراحی روتور مغناطیسی قوسی N52H استفاده میکند که برای یک چیدمان داخلی جمع و جور و تمیز مناسب است.

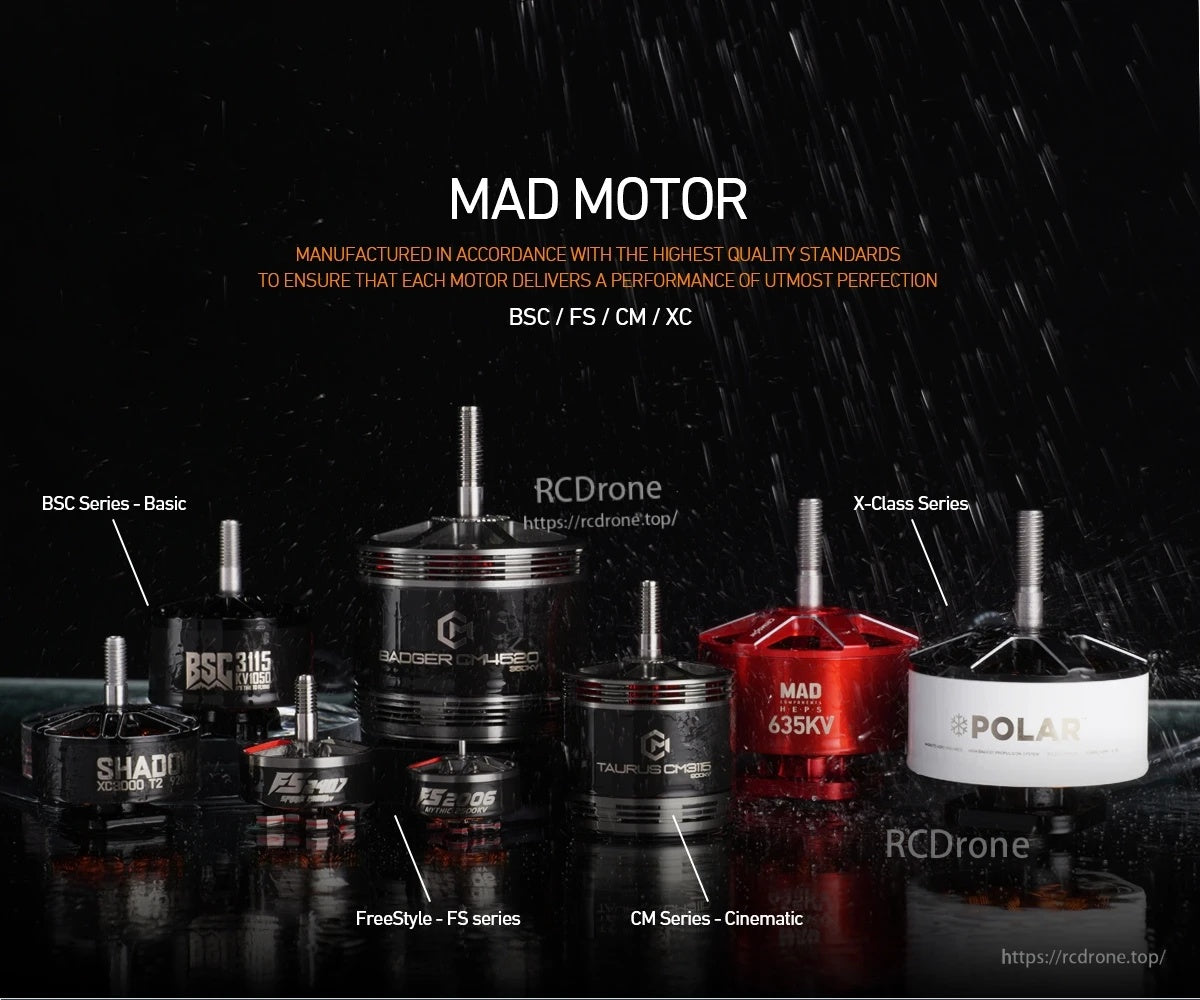

موتورهای بدون برس FPV MAD در سریهای BSC Basic، Freestyle FS، CM Cinematic و X-Class برای سبکهای مختلف ساخت در دسترس هستند.

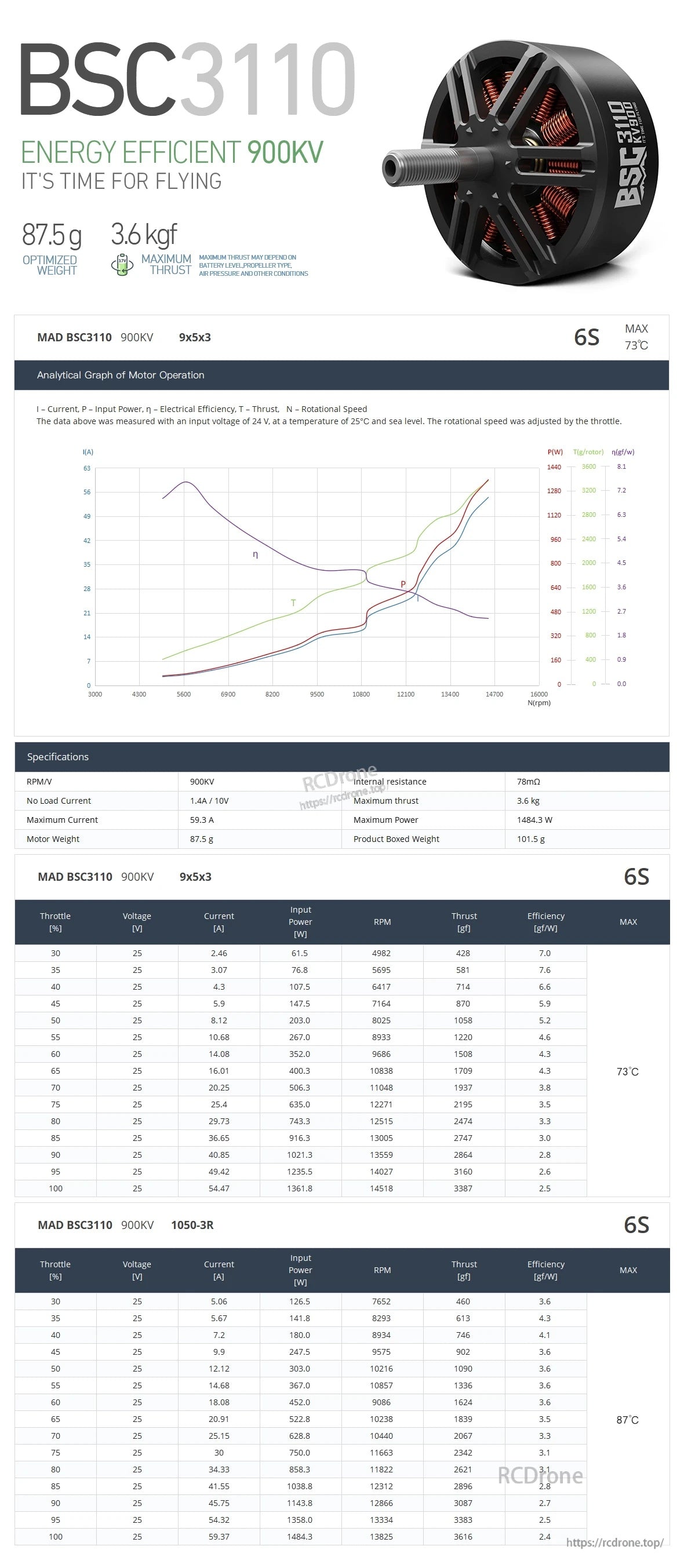

دادههای موتور MAD BSC3110 V1.0 900KV شامل منحنی عملکرد و جداول تست دقیق 6S برای نیروی رانش، جریان و کارایی است.
