موتور پهپاد هواپیمای eVTOL مدل MAD X4219 IPE V1.0 با شفت کوتاه، IP35، ۲۷۰KV/۵۵۰KV/۶۰۰KV

بررسی اجمالی

MAD X4219 IPE V1.0 (شفت کوتاه) یک موتور پهپاد eVTOL است که برای پرواز با استقامت در شرایط سخت طراحی شده است. این موتور دارای حفاظت IP35 است و از گزینه‌های KV متعددی (270KV / 550KV / 600KV) با داده‌های آزمایش پروپیلر منتشر شده پشتیبانی می‌کند.

ویژگی‌های کلیدی

• درجه حفاظت: IP35 (مقاوم در برابر آب و گرد و غبار)
• حداکثر نیروی رانش (بر اساس گزینه KV): 6.8 کیلوگرم‌فشار (270KV)، 5.5 کیلوگرم‌فشار (550KV)، 5.0 کیلوگرم‌فشار (600KV)
• نیروی رانش معلق توصیه شده: 2.0–3.0 کیلوگرم‌فشار
• انتقال حرارت گریز از مرکز: بله
• استاتور ضد زنگ
• درجه سیم لاکی: 180°C؛ درجه آهنربا: 150°C
• تعادل: تعادل روتور ≤5 میلی‌گرم؛ تعادل موتور ≤10 میلی‌گرم

مشخصات

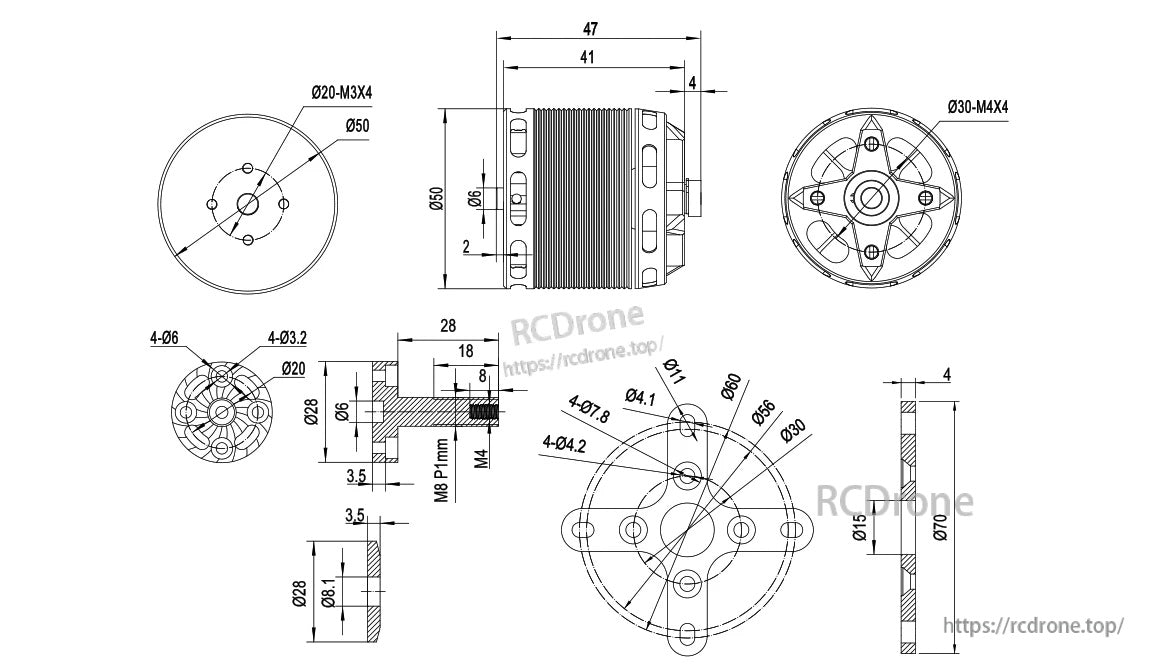

نقشه و سوراخ‌های نصب (ابعاد)

• الگوی نصب پروپیلر: Ø20-M3×4; صفحه Ø50
• قطر بدنه موتور: Ø50
• طول کلی: ۴۷ میلی‌متر / ۴۱ میلی‌متر / ۴ میلی‌متر
• قطر شفت: Ø۶.1
• الگوی نصب موتور: Ø30-M4×4
• اطلاعات اضافی نشان داده شده: 4-Ø6، 4-Ø3.2، Ø20، Ø28، Ø6، 3.5، 28، 18، 8، M8 P1mm، M4، 4-Ø7.8، 4-Ø4.2، Ø4.1، Ø60، Ø56، Ø70، Ø15

برای راهنمایی در ادغام (تطابق پروپ/ESC، سازگاری نصب و سوالات سیم‌کشی)، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

چه چیزی شامل می‌شود

• موتور ×1
• آداپتور پروپ ×1
• صفحه پروپیلر ×1
• توری متقاطع ×1
• میله پشتیبانی ×1
• 4.0mm کانکتور بولت ×3
• لوله حرارتی قابل جمع شدن ×3
• پیچ موتور M4×10 ×4
• پیچ‌های آداپتور پروپ M3×8 ×4
• پیچ سر فرورفته براکت M4×10 ×4
• پیچ ماشین M3 ×1
• مهره M8 ×1
• برچسب ×2

گزینه‌های KV & داده‌های آزمایشی

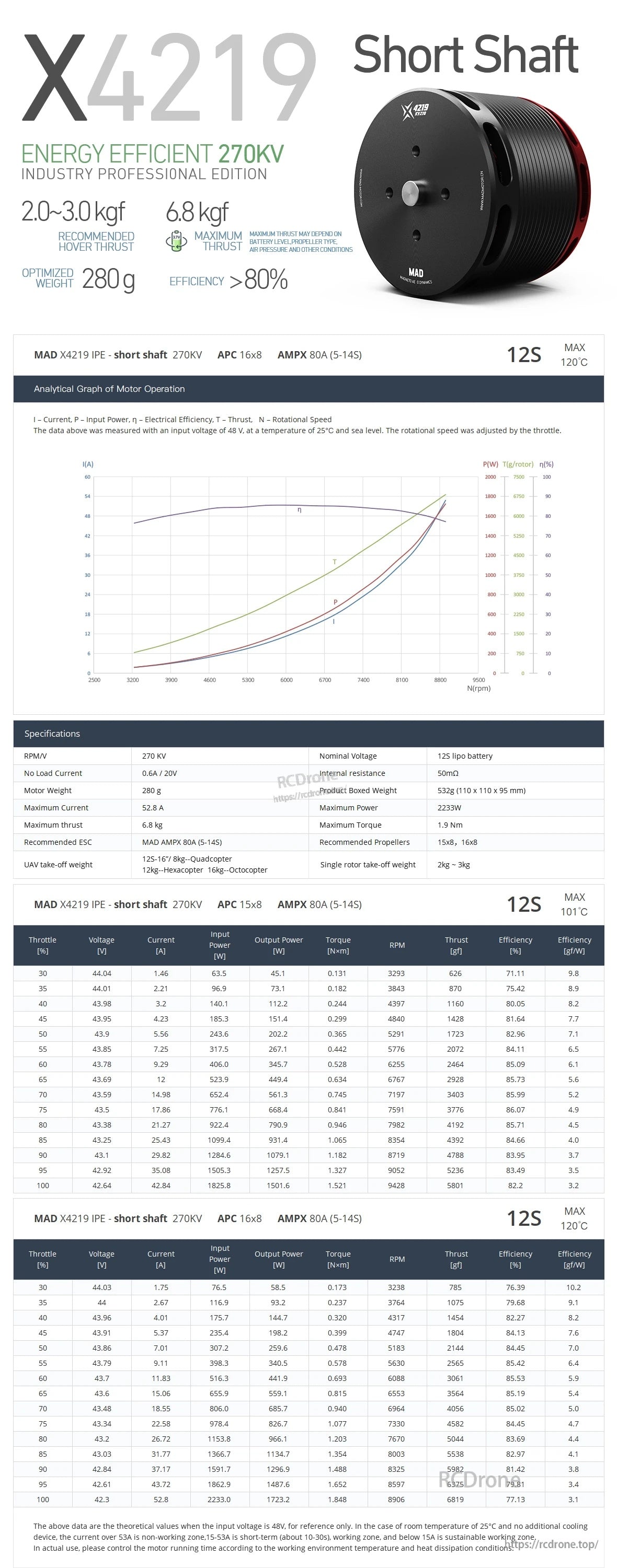

270KV (12S)

• 270KV با بهره‌وری انرژی (نسخه حرفه‌ای صنعتی)
• نیروی شناوری توصیه‌شده: 2.0–3.0 kgf; حداکثر نیروی شناوری: 6.8 kgf
• وزن بهینه: 280 گرم; کارایی >80%
• ولتاژ اسمی: باتری لیتیوم پلیمر 12S
• جریان بدون بار: 0.6A / 20V; مقاومت داخلی: 50mΩ
• حداکثر جریان: 52.8 A; حداکثر توان: 2233W; حداکثر گشتاور: 1.9 نیوتن متر
• ESC پیشنهادی: MAD AMPX 80A (5-14S)
• پروپیلرهای پیشنهادی: 15x8، 16x8
• وزن برخاست UAV: 12S-16"/ 8 کیلوگرم--کوادکوپتر؛ 12 کیلوگرم--هکسا کوپتر؛ 16 کیلوگرم--اکتا کوپتر
• وزن برخاست روتور تک: 2 کیلوگرم ~ 3 کیلوگرم
• وزن بسته بندی محصول: 532 گرم (110 x 110 x 95 میلیمتر)

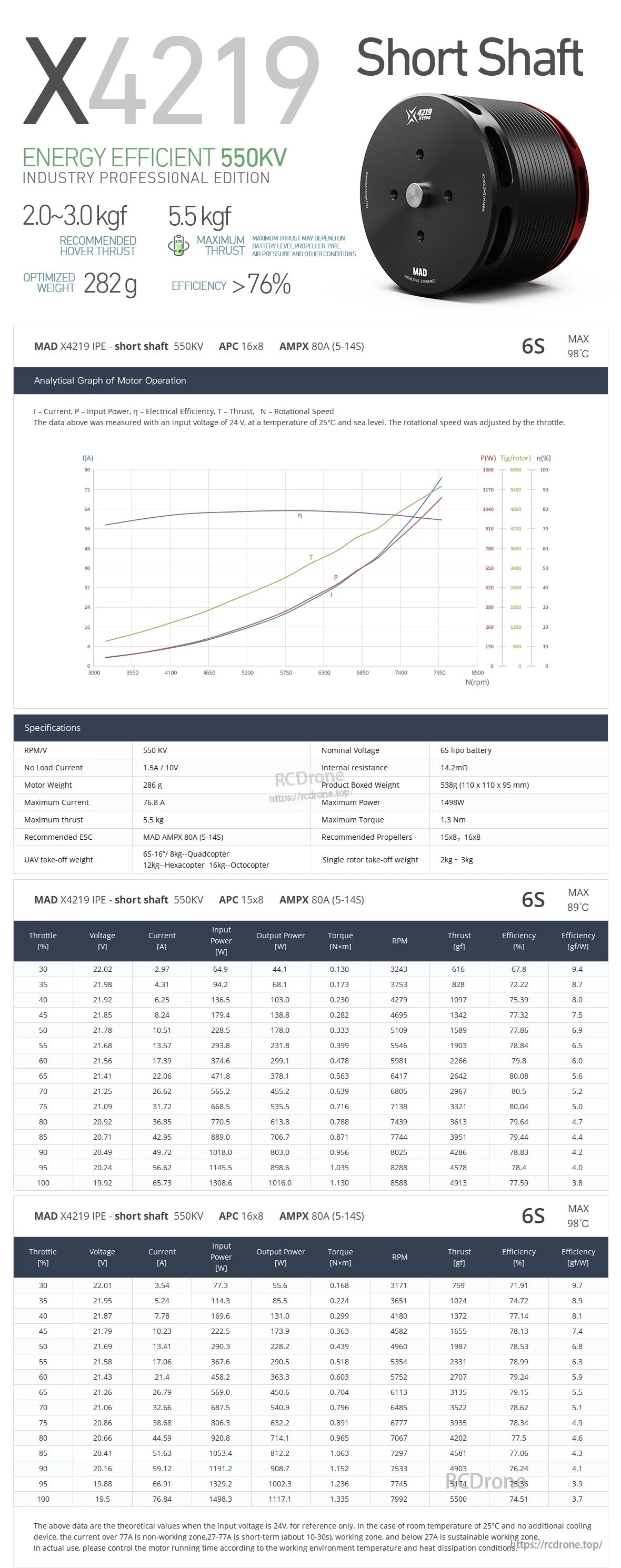

550KV (6S)

• 550KV با بهره‌وری انرژی (نسخه حرفه‌ای صنعتی)
• نیروی شناور پیشنهادی: 2.0–3.0 کیلوگرم‌فورس؛ حداکثر نیرو: 5.5 کیلوگرم‌فورس
• وزن بهینه: 282 گرم؛ کارایی >76%
• ولتاژ اسمی: باتری لیتیوم پلیمر 6S
• جریان بدون بار: 1.5A / 10V؛ مقاومت داخلی: 14.2mΩ
• حداکثر جریان: 76.8 A؛ حداکثر توان: 1498W؛ حداکثر گشتاور: 1.3 Nm
• ESC پیشنهادی: MAD AMPX 80A (5-14S)
• پروپیلرهای پیشنهادی: 15x8، 16x8
• وزن برخاست UAV: 6S-16"/ 8kg--کوادکوپتر؛ 12kg--هکسا کوپتر؛ 16kg--اکتا کوپتر
• وزن برخاست روتور تک: 2kg ~ 3kg
• وزن موتور (جدول مشخصات): 286 g؛ وزن بسته بندی محصول: 538g (110 x 110 x 95 mm)

600KV (6S)

• 600KV با بهره‌وری انرژی (نسخه حرفه‌ای صنعتی)
• نیروی شناور پیشنهادی: 2.0–3.0 kgf؛ حداکثر نیروی شناور: 5.0 kgf
• وزن بهینه: 281 g؛ کارایی >79%
• ولتاژ اسمی: باتری لیتیوم پلیمر 6S
• جریان بدون بار: 1.6A / 10V؛ مقاومت داخلی: 12.2mΩ
• حداکثر جریان: 78.2 A؛ حداکثر توان: 1505W؛ حداکثر گشتاور: 1.2 Nm
• ESC پیشنهادی: MAD AMPX 80A (5-14S)
• پروپیلرهای پیشنهادی: 14x7، 15x8
• وزن برخاست UAV: 6S-15"/ 8kg--کوادکوپتر؛ 12kg--هکساپتر؛ 16kg--اکتاپتر
• وزن برخاست روتور تک: 2kg ~ 3kg
• وزن بسته‌بندی محصول: 537g (110 x 110 x 95 mm)

یادداشت‌های داده‌های آزمایش (از نمودارهای ارائه شده)

• میدان‌های گراف تحلیلی: I (جریان)، P (توان ورودی)، η (کارایی الکتریکی)، T (نیرو)، N (سرعت چرخشی).
• نمودارهای 270KV یادداشت اندازه‌گیری‌ها در 48 V، 25°C، سطح دریا؛ سرعت چرخشی با گاز تنظیم شده است.
• نمودارهای 550KV/600KV یادداشت اندازه‌گیری‌ها در 24 V، 25°C، سطح دریا؛ سرعت چرخشی با گاز تنظیم شده است.

جزئیات

موتور شفت کوتاه MAD X4219 از قطر قوطی 50 میلی‌متر استفاده می‌کند و الگوهای نصب M3/M4 به وضوح اندازه‌گیری شده‌اند تا نصب آسان بر روی بدنه و براکت فراهم شود.

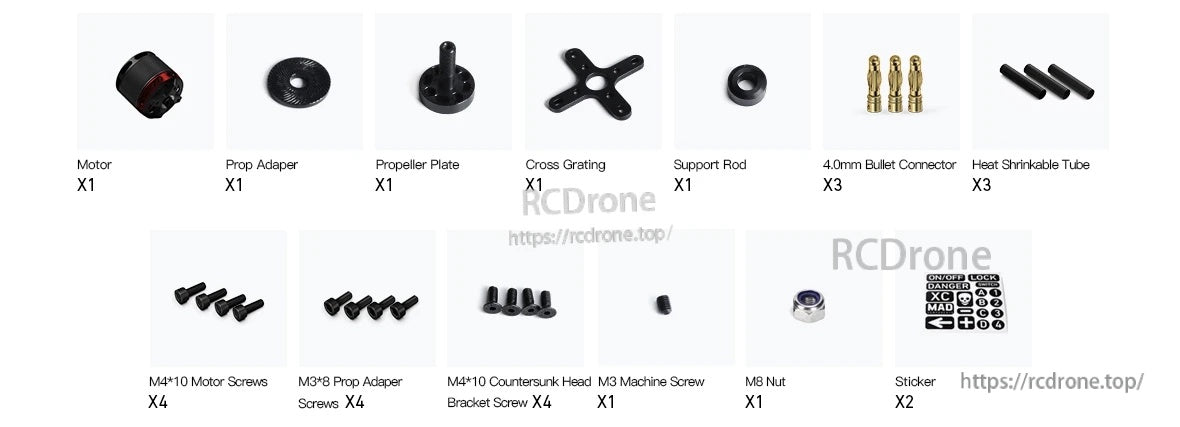

پکیج موتور کوتاه شفت MAD X4219 IPE V1.0 شامل آداپتور پروپ، سخت‌افزار نصب، کانکتورهای گلوله‌ای و لوله‌های حرارتی برای نصب است.

موتور کوتاه شفت MAD X4219 با وزن 280 گرم و >80% کارایی، با منحنی‌های عملکرد و داده‌های آزمایشی برای تنظیم و انتخاب پروپ ارائه شده است.

داده‌های آزمایشی موتور کوتاه شفت MAD X4219 حداکثر نیروی 5.5 کیلوگرم، وزن 282 گرم و منحنی‌های کارایی برای برنامه‌ریزی تنظیم را لیست می‌کند.

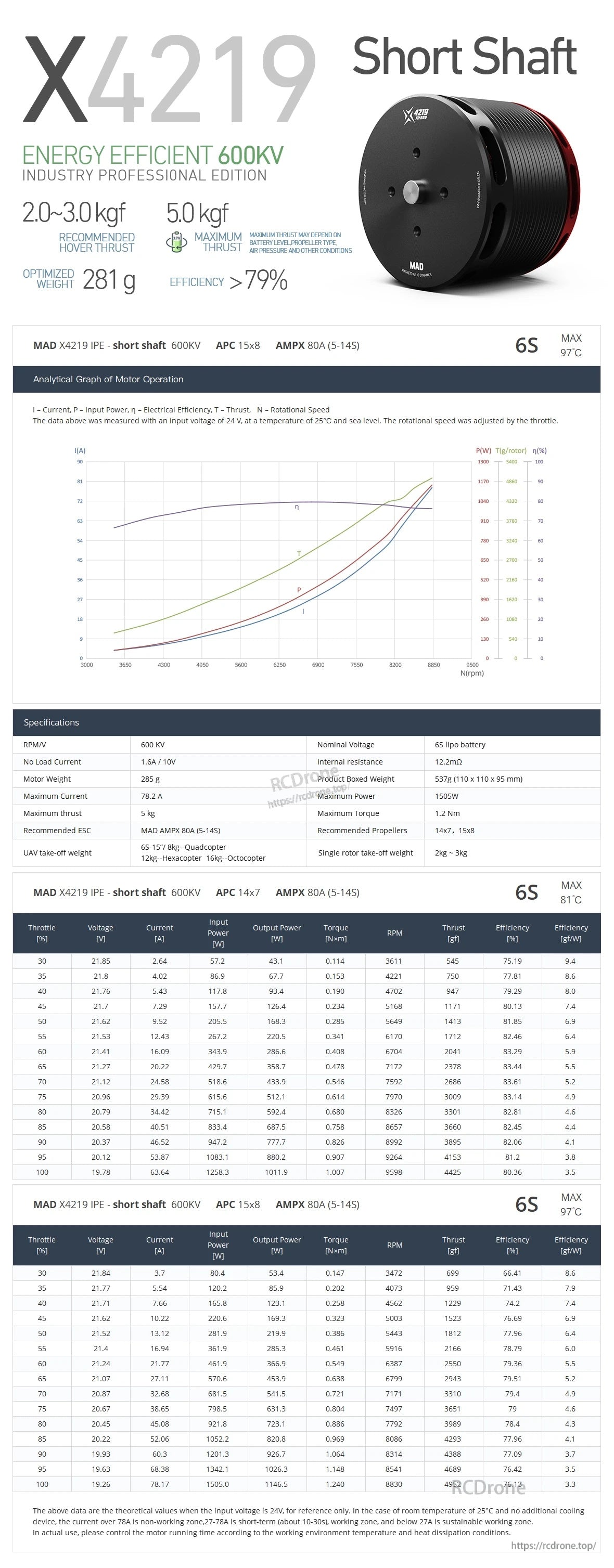

برگه مشخصات موتور eVTOL کوتاه شفت MAD X4219 گزینه 600KV، وزن 281 گرم و دامنه‌های نیروی 20–30 کیلوگرم و تا 50 کیلوگرم را لیست می‌کند.
